пошаговая инструкция для LG, Sony, Panasonic, Philips

Хотите наслаждаться просмотром фильмов в отличном качестве, не выходя из дома? Домашний кинотеатр – ваш лучший помощник в этом. Нужно разрушить миф о том, что подключение сильно разнится в зависимости от фирмы-производителя телевизора, будь то Sony, Samsung, LG, Panasonic, Philips и т.д. Отнюдь – схема едина, но есть некоторые нюансы в используемых разъемах, и зависят они не от марки, а от возраста телевизора. «КП» расскажет о том, как подключить домашний кинотеатр к телевизору быстро и правильно.

ВАЖНО!

Убедитесь, что во время подключения домашнего кинотеатра к телевизору все приборы отсоединены от электросети и обесточены!

HDMI

Самый удобный и современный вариант, но он отсутствует у более старых моделей телевизоров. Такой формат подходит для передачи аудио и видео в высоком качестве и избавляет вас от большого количества проводов и долгих настроек.

На ресивере необходимо подключить кабель к разъему HDMI с пометкой «OUT», а на телевизоре к разъему с пометкой «IN». Удобство этого способа, как уже сказано, заключается в том, что одним проводом мы подключаем и видео- и аудиосигнал.

Теперь необходимо соединить ресивер с источником сигнала и аудиосистемой. Для начала подключаем приставку к DVD или Blue-ray плееру. Для этого, на задней панели плеера находим разъем HDMI или аналоговые разъемы (простые «тюльпаны») с пометкой «OUT» и соединяем их с соответствующим гнездом на ресивере, но с пометкой «IN».

Далее, подключим колонки и сабвуфер к приставке. Встречаются два типа соединения – зажимные (провода крепятся под небольшие прищепки) и резьбовые (провода прикручиваются к контактам). Важно соблюдать порядок – например, не подключить центральную колонку на место сабвуфера или задние динамики на место передних.

Хотите наслаждаться просмотром фильмов в отличном качестве, не выходя из дома? Домашний кинотеатр – ваш лучший помощник в этом. Фото: pixabay.com

Оптический кабель

Если HDMI или SCART при подключении домашнего кинотеатра к телевизору позволяют сразу настраивать и видео- и аудиосигнал, то в случае использования аналогового способа подключения видео, звук нужно подключать дополнительно. Оптический (или оптоволоконный) кабель – по качеству лучший для этого вариант. Преимущество такого кабеля в устойчивости к электромагнитным излучениям.

Для того, чтобы подключить домашний кинотеатр, нужно подсоединить один конец кабеля к гнезду «OUT» на ресивере, а другой к «IN» на телевизоре. Это позволит сделать звучание чистым, без каких-либо помех. Правда, не все телевизоры обладают возможностью приема сигнала через оптоволокно – иногда они работают только на «выход».

После успешного подключения звука нужно подключить передачу видео от ресивера к телевизору (можно при помощи HDMI или «тюльпанов»), а затем соединить приставку с источником сигнала и аудиосистеме по алгоритму, указанному в первом пункте.

Коаксиальный кабель

Еще один способ передачи аудиосигнала при подключении домашнего кинотеатра к телевизору – через коаксиальный разъем. По качеству он немногим хуже оптоволоконного, но сам кабель является более громоздким и менее гибким, что может доставить определенные сложности при монтаже.

Данный вид кабеля нужно подключать к гнезду «Coaxial OUT» ресивера и «Coaxial IN» телевизора. По виду он напоминает «антенный» вход.

После успешного подключения звука, необходимо подключить передачу видео от ресивера к телевизору, а затем подсоединить к приставке источник сигнала и аудиосистему.

Аналоговые разъемы

Самый старый и низкокачественный способ подключения домашнего кинотеатра к телевизору, применять который стоит, только если нет возможности использовать другой метод. Провода-«тюльпаны» следует подключать к аудио- и видео-гнездам ресивера с пометкой «OUT». Другие концы проводов подключаются к аналогичным гнездам на телевизоре, но с подписью «IN».

Фото: www.sony.ru

Важно при этом соблюдать цветовую маркировку – она поможет вам правильно разобраться с подключением. Чаще всего желтый «тюльпан» отвечает за видео, а красный и белый – за аудио. Таким образом, подключать их следует к разъемам соответствующего цвета.

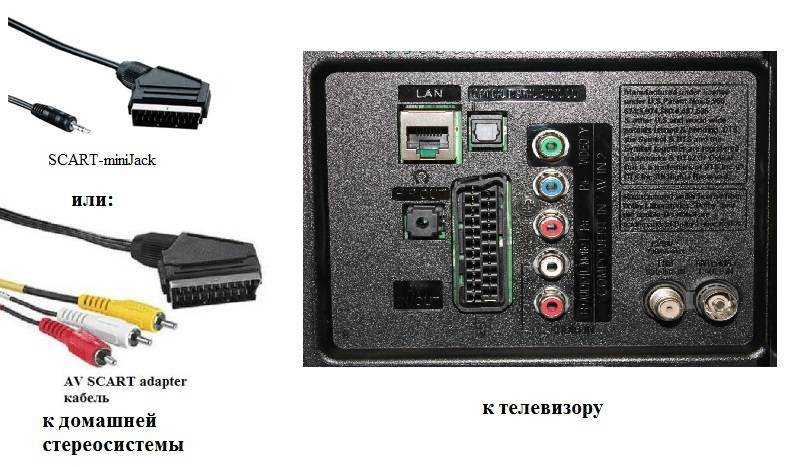

Разъем SCART

Этот способ подключения домашнего кинотеатра к телевизору чем-то напоминает подключение через HDMI, но имеет худшее качество передачи. Как правило, такой разъем используется на старых моделях телевизоров и оборудования.

Один конец провода подсоединяем к разъему SCART на телевизоре. Обычно он один, но все равное убедитесь, что на нем пометка «IN». Находим соответствующее гнездо на задней панели ресивера. Если его нет (такое может быть, если домашний кинотеатр нового поколения), то потребуется переходник SCART-RCA (обычные «тюльпаны»), либо уже готовый кабель такого типа. «Тюльпаны» подключаем к ресиверу, к гнездам с пометкой «OUT». Здесь важно соблюдать цветовую маркировку. Как правило, желтый «тюльпан» отвечает за видео, а красный и белый – за аудио.

После этого? по уже известной схеме подключаем источник сигнала и аудиосистему к ресиверу.

Разъем S-video

Подключение домашнего кинотеатра к телевизору через аналоговый разъем S-Video (separate video) является достаточно старым, как и способ подключения через «тюльпаны». Достаточно сказать, что в наши дни данный разъем есть далеко не на каждом устройстве. Учитывая это, стоит понимать, что передача видеоизображения будет низкокачественной, как и при работе с упомянутыми «тюльпанами».

Чтобы подключить кинотеатр к телевизору этим способом, необходимо один конец специального провода S-Video подключить к ресиверу, к гнезду с пометкой «OUT», а другой – к телевизору, к гнезду с пометкой «IN». Стоит отметить, что перепутать гнезда практически невозможно – данный разъем обладает специфичным интерфейсом Mini-DIN.

После успешного подключения видео через S-Video остается подключить звук от ресивера к телевизору (посредством оптического, коаксиального или аналогового кабеля), а затем собрать установку кинотеатра. Для этого, как уже сказано выше, нужно подключить к ресиверу источник питания и аудиосистему.

Как вывести звук с телевизора на аудиосистему?

Для того чтобы использовать качественные колонки не только для просмотра фильмов с домашнего кинотеатра, но и для обычного просмотра ТВ, нужно провести небольшие манипуляции с подключением кабелей аудио. Если при подключении кинотеатра вы присоединили провод (или провода в случае использования «тюльпанов») к гнезду «OUT» ресивера и «IN» телевизора, то теперь нужно сделать наоборот. То есть, подключить аудио к «OUT» на телевизоре и к «IN» на приставке. После этого в настройках аудио на ТВ нужно поменять «Динамики» на «Внешнюю аудиосистему».

Приятного просмотра!

Как вывести звук с телевизора на домашний кинотеатр/ AV ресивер + видео.

Современные телевизоры способны передавать великолепное качество картинки, вплоть до разрешения 4K, могут воспроизводить 3D видео, оснащаются встроенными спутниковыми ресиверами, но вот качество звука, даже у дорогих моделей, хромает. Это и понятно, ведь телевизоры становятся все тоньше и хорошую акустику туда физически не поставишь. Но решение есть- покупка домашнего кинотеатра или AV ресивера с качественными колонками. Даже с помощью бюджетной акустики вы получите хорошее качество звука. В этой статье я хотел бы подробно рассказать о том, как вывести звук от телевизора на ресивер домашнего кинотеатра.

Внимание!!! Не важно, каким из способов подключения вы пользуйтесь, перед подключением кабеля, вся техника должна быть выключена и обесточена.

Вывести звук от телевизора к домашнему кинотеатру/ ресиверу с помощью HDMI кабеля.

Один из самых современных способов передать звук в высоком качестве (не только звук, но и видео) является интерфейс HDMI. Что касается передачи звука от телевизора к ресиверу этот интерфейс так же подойдет, но с небольшими оговорками – ваш телевизор и домашний кинотеатр должны поддерживать технологию Audio Return Channel (ARC).

ARC (Audio Return Channel) технология, с помощью которой можно передавать объёмный звук, с телевизора на домашний кинотеатр/ ресивер с помощью HDMI-кабель v 1.4.

Но для того что бы воспользоваться этой технологией у вашего телевизора должен быть разъем HDMI (ARC).

HDMI разъем с поддержкой ARC должен быть и на ресивере домашнего кинотеатра, эту информацию вы можете узнать из технической документации к аудиосистеме.

Если ваш телевизор и аудиосистема поддерживает ARC осталось подключить их между собой кабелем HDMI версии 1.4, желательно 1.4b. Обратите внимание на то, что кабель должен быть высокого качества, поскольку при низком качестве кабеля, возможны проблемы при воспроизведение аудио на домашнем кинотеатре, в частности звук может пропадать на несколько секунд.

После того, как вы подключили ТВ и домашний кинотеатр/ ресивер качественным HDMI кабелем v 1.4, убедитесь что ARC включен как на телевизоре, так и на аудиосистеме. Осталось в настройках телевизора выбрать- воспроизводить звук с аудиосистемы (вместо встроенных колонок) и наслаждаться качественным звуком.

Данный способ позволяет добиться отличного качество звучание без использования лишних проводов и, на мой взгляд, является наиболее предпочтительным.

Воспроизведение аудио с телевизора на аудиосистеме с помощью оптического кабеля.

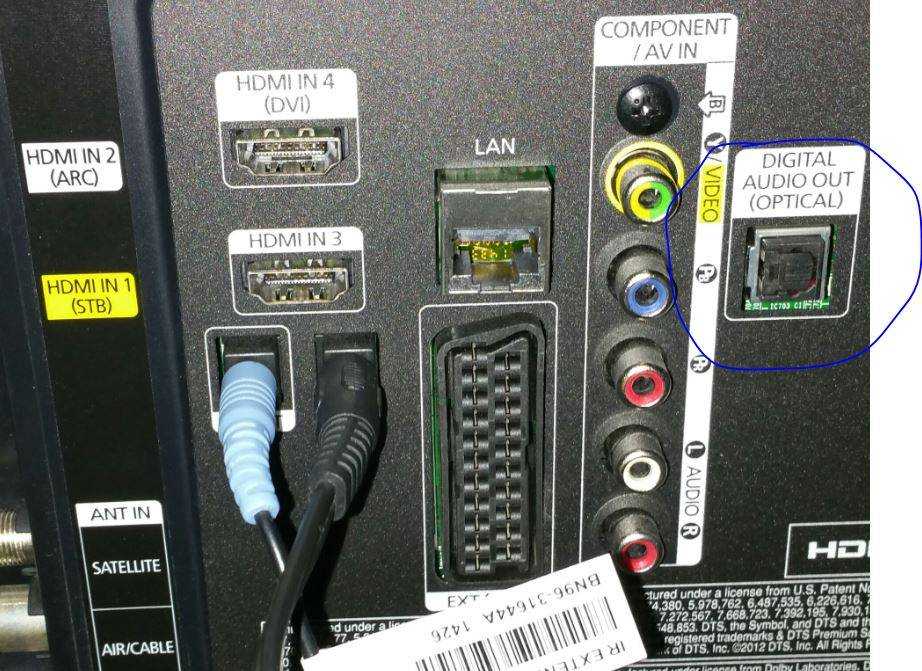

Еще один способ передавать звук с ТВ на аудиосистему- с помощью оптического кабеля. Для этого убедитесь, что на телевизоре и ресивере домашнего кинотеатра есть разъем для подключения оптического кабеля. На телевизоре должен быть разъем – OPTICAL OUT, а на ресивере домашнего кинотеатра – OPTICAL IN.

Если таковые разъемы имеются, осталось приобрести оптический кабель нужной длины и подключить ТВ и домашний кинотеатр.

В чем преимущество данного способа- оптический кабель не “боится” электромагнитного излучения, поэтому помех при его использовании не будет, плюс ко всему он способен передавать великолепное качество звука.

Вывести звук с телевизора на ресивера домашнего кинотеатра с помощью коаксиального кабеля.

Если первые два способа вам не подходят, то подключение с помощью коаксиального кабеля (RCA-RCA)- ваше спасение.

Первым делом посмотрите присутствует ли такой разъем на вашем телевизоре и аудиосистеме.

После этого подключите с помощью кабеля разъем COAXIAL OUT (S/PDIF — OUT COAXIAL) на телевизоре и разъем COAXIAL IN на ресивере кинотеатра. После этого можно наслаждаться многоканальным звуком на домашнем кинотеатре.

Настроить воспроизведение аудио с телевизора на ресивер с помощью аналогового подключения.

Если все выше описанные способы вам не подошли, можно воспользоваться самыми простыми способами, а именно использовать аналоговое подключение, например подключение с помощью RCA (в простонародии – тюльпан).

С его помощью подключите порт AUDIO IN на ресивере и AUDIO OUT (LINEOUT) на телевизоре. Помимо “тюльпана” можно использовать различные переходники, например mini Jack – 2RCA, SCART — 2RCA (если 3RCA, то желтый (передает видео) не нужно подключать) и т. д. главное подобрать аудио разъем на телевизоре с приставкой OUT а на ресивере домашнего кинотеатра с приставкой IN.

Хочу добавить, что подключение через аналоговые разъемы снижает качество звука, и если есть возможность, то лучше использовать любой из первых трех способов.

Итог.

Как вы могли убедиться для того, что бы настроить воспроизведение аудио с телевизора на домашнем кинотеатре есть довольно много способов. Вам решать каким из них воспользоваться.

Видео настройки звука с телевизора на домашний кинотеатр.

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:

Как подключить оптический кабель

Home Cinema Guide может получить комиссию, если вы покупаете по ссылке, отмеченной * на этой странице: о рекламе

Автор Руководство по домашнему кинотеатру / 20 августа 2021 г. 13 февраля 2023 г.

Обновлено: 13 февраля 2023 г.

Оптический звук может звучать великолепно, но как подключить оптический кабель к вашей системе? Узнайте, как подключить оптический кабель к телевизору, саундбару и домашнему кинотеатру.

Оптические аудиосоединения могут стать отличным способом улучшить качество звука в фильмах и телепередачах.

Когда дело доходит до лучшего звука, динамики вашего телевизора не помогут. Поэтому лучше всего подключить телевизор к звуковой панели или системе домашнего кинотеатра.

Есть несколько способов сделать это, но если ваше оборудование имеет оптические аудиоразъемы, это может быть отличным способом соединить все вместе.

Хотя использование оптического аудио для подключения вашего оборудования относительно просто, есть несколько подводных камней, о которых вам следует знать.

Итак, следуйте этому руководству и узнайте, как подключить оптический аудиокабель к телевизору, системе домашнего кинотеатра, кабельной приставке или саундбару.

Содержание

Как подключить оптический кабель

Проверьте, есть ли на разъеме оптического выхода защитный колпачок
Найдите соединение оптического входа на усилителе домашнего кинотеатра или звуковой панели
Подключите оптический аудиокабель к телевизору или кабельной приставке
Подключите оптический аудиокабель к усилителю или звуковой панели

Включите телевизор или кабельную приставку
Включите усилитель или звуковую панель

Какой оптический кабель купить?
Часто задаваемые вопросы

Что делать, если у вашего телевизора нет оптического выхода?
Можно ли одновременно использовать HDMI и оптическое аудио?
Что лучше: подключить звуковую панель через HDMI или через оптический кабель?

Как подключить оптический кабель

Независимо от того, подключаете ли вы телевизор к звуковой панели или системе домашнего кинотеатра, основные шаги одинаковы. И источником не обязательно должен быть телевизор — вы также можете подключить проигрыватель Blu-ray, проигрыватель DVD или кабельную приставку к звуковой системе с оптическим звуком.

Помните, что для вашего телевизора, проигрывателя Blu-ray или кабельного телевидения потребуется оптический адаптер . вывод . И вы будете подключать их к звуковой панели, домашнему кинотеатру или усилителю с оптическим аудиовходом .

Однако подключить оптический кабель несложно, если выполнить следующие простые шаги:

Общее время: 5 минут

1. Проверьте, есть ли на разъеме оптического выхода защитный колпачок

когда они не используются.

Если такой есть на вашем телевизоре – вытащите его. Положите его в безопасное место на случай, если в будущем вы перестанете использовать оптическое соединение.

Другие телевизоры могут иметь просто защитную дверцу, которая отодвигается, когда вы вставляете кабель.

То же самое верно, если вы подключаете кабельную приставку или DVD-плеер – убедитесь, что защитная крышка снята.

2. Найдите оптический вход на усилителе или звуковой панели домашнего кинотеатра

Как и в случае с телевизором, убедитесь, что на оптическом входе звуковой панели или усилителя нет пластиковой заглушки.

Если есть, то удалите. Если нет, вы сможете легко подключить кабель.

3. Подсоедините оптический аудиокабель к телевизору или кабельной приставке

Некоторые кабели также имеют защитный колпачок, поэтому снимите его, прежде чем пытаться подключить его.

Подсоедините один конец оптического аудиокабеля к оптическому выходу на задней панели телевизора. Просто убедитесь, что форма разъема кабеля соответствует разъему на вашем устройстве.

Конструкция оптического порта означает, что он подключается только при правильном расположении. Не заставляйте это.

Если вы выровняете его правильно, он довольно легко встанет на место.

4. Подсоедините оптический аудиокабель к усилителю или звуковой панели

Проложите оптический кабель от телевизора или кабельной коробки к усилителю или звуковой панели.

Найдите оптический аудиовход на задней панели системы домашнего кинотеатра и подключите к нему кабель.
Их может быть несколько, поэтому обратите внимание на этикетку — в данном случае AV1 и AV4.

Это поможет вам выбрать правильный источник звука позже.

Опять же, разъем кабеля подходит только в одном направлении, поэтому совместите его с формой порта.

Старайтесь не путать его с другими проводами в вашей системе.

5. Включите телевизор или кабельную приставку

Перейдите в меню аудио телевизора и убедитесь, что аудиовыход установлен на «цифровой выход». меню. В этом случае обычно рекомендуется отключить динамик телевизора в меню аудио.

Приставка кабельного телевидения часто имеет уже включенный оптический порт, но если у вас нет звука, проверьте аудиоменю приставки и посмотрите, не нужно ли включить цифровой выход.

6. Включите усилитель или звуковую панель

Для усилителя выберите правильный источник аудиовхода. Это будет оптический порт, который вы подключили ранее.

Может быть только один, но некоторые системы имеют несколько цифровых входов, поэтому убедитесь, что вы выбрали правильный.

Звуковая панель обычно имеет только один оптический вход и должна работать без выбора каких-либо входов.

Комплект поставки:

1x штекерный оптический цифровой аудиокабель

Инструменты:

Инструменты не требуются — возможно, какие-нибудь кабельные стяжки 2 Купить?
Вам не нужно тратить целое состояние на оптический кабель.
Покупка очень дешевого провода может привести к проблемам с подключением из-за плохой конструкции, материалов и контроля качества.
Впрочем, в то же время и чрезмерной суммы тратить тоже не нужно, лучше от этого не будет.
Единственный случай, когда иногда стоит потратить немного больше, это если вы ищете очень длинный кабель.
Для коротких тиражей подойдет почти все.
Вот несколько популярных оптических кабелей, которые отлично справятся со своей задачей.
Помимо цены, необходимо учитывать некоторые факторы, такие как доступная длина кабеля и материалы, используемые для экранирования и разъемов.
