Содержание

подготовка, выбор места, установка бойлера

Для того чтобы в периоды отсутствия в кране горячей воды иметь возможность принимать душ или с комфортом мыть посуду на кухне, многие люди устанавливают в квартире водонагреватель. В магазинах они предлагаются самых разных моделей от различных производителей. Процедура монтажа не представляет большой сложности, поэтому любой владелец квартиры может своими руками выполнить установку этого прибора.

Подготовка к монтажу

При выполнении монтажных работ самое главное – обеспечить правильное соединение труб. Кроме этого, необходимо подобрать наилучшее место для установки водонагревателя. Также следует выполнить еще одно условие — запитать от электрощитка кабель, к которому и следует подключать бойлер, ведь это устройство требует отдельной электрической схемы для своего подключения.

Необходимые материалы

При выполнении установки оборудования используются самые простые материалы. Обычно для качественного выполнения монтажа необходимо применять:

  • отрезок пластиковой трубы;
  • латунные краны;
  • переходники.

Для того чтобы выполнить работы по электрической части, достаточно заранее приобрести:

  • медный кабель;
  • необходимые элементы для крепежа к стенке;
  • саморезы.

Схема подключения к водопроводу

Схема подключения водонагревателя к системе водопровода состоит из нескольких этапов. Первый этап предполагает подключение прибора к системе водоснабжения. На втором проводятся работы по созданию отдельной электрической линии для водонагревателя. В схеме подключения нет сложных моментов. Если следовать инструкции производителя, то все можно выполнить правильно, не допустив ошибок.

Последовательность работ

Решив подключать нагреватель к водопроводу, необходимо первым делом установить фильтр на холодную воду. Его монтируют на вводе. Для горячей воды ничего устанавливать не нужно, поскольку бойлер будет подсоединяться только в системе холодного водоснабжения.

Если вы планируете использовать горячую воду только из бойлера, то можно вообще перекрыть ветку с горячим водоснабжением.

Если устройство выступает в качестве резервного варианта получения горячей воды, то необходимо убедиться в том, что установленный экран герметичен.

Как можно ближе к квартирному вводу следует расположить вводную трубу. При этом другие разветвители не должны уменьшать общий напор. Труба, подключаемая к водонагревателю, должна использоваться только для подачи в прибор холодной воды и не применяться для чего-то другого. Для подключения устройства к водоснабжению следует использовать трубы из ПВХ с армирующим слоем. Применять металлические изделия для бойлеров нельзя, поскольку они не отвечают основным требованиям по эксплуатации, которые предъявляются к этим приборам. Для подвода труб к прибору необходимо использовать латунные переходники, а кроме этого краны. Они просты в использовании. Открывать их легко, как и закрывать.

Снизу начинается схема подключения бойлера к водоснабжению и постепенно идет вверх. Кран необходимо напаять на вводную трубу. Когда это будет сделано, выполняется установка переходника. После этого приступают к монтажу обратного клапана. Он необходим для того чтобы был исключён перелив воды из бака в обратный водопровод. Стоит сказать, что клапан обеспечивает обратный сброс воды при повышенном давлении в водонагревателе. Переходную гайку необходимо смонтировать на выходе из емкости. Она соединяется с общим краном. Таким образом, выполняется разводка горячей воды.

Схема подключения к электросети

Каких-либо сложностей электрическая схема подключения водонагревателя не содержит, но все же есть ряд моментов, которые необходимо принимать во внимание, когда вы начнете подключать нагреватель. Самый важный нюанс — мощность бака должна полностью соответствовать типу используемого для подключения прибора кабеля. Лучше всего для подключения к электрической сети бойлера применять медный провод. Его сечение должно варьироваться от 2,2 до 2,5 мм 2.

Чтобы в процессе эксплуатации водонагреватель работал надежно и не доставлял проблем, необходимо протянуть отдельную линию от электросчетчика. В этом случае оборудование будет абсолютно безопасным для пользователя. Отдельный автомат следует установить у самого бака. Он должен иметь мощность, которая должна быть аналогичной этому параметру используемого оборудования.

Если водонагреватель имеет кабель с вилкой, то в этом случае электрическая схема подключения устройства будет еще проще. Все, что потребуется сделать владельцу – вывести отдельный кабель, чтобы потом можно было подключать с его помощью водонагреватель. Выполняя установку прибора, необходимо не забывать о создании заземления. Однако в городских квартирах эта проблема не является актуальной. В том случае, если заземление имеется, все, что нужно сделать – подключиться к нему. Если же его нет, то в этом случае лучше провести работу по его созданию.

Такое оборудование, как водонагреватель можно установить своими руками за короткое время. При выполнении работ владельцу понадобятся самые простые материалы и инструменты. Больше всего придется потратиться только на медный кабель. Если прибегнуть к услугам специалиста, то в этом случае на работу по подключению оборудования придется отдать 3000 р. Однако эта сумма может быть как меньше, так и больше. Все зависит от места установки бойлера и условий выполнения монтажа.

Как выбрать место для установки?

Каждый человек, который приобрёл бойлер, конечно же, хочет, чтобы после монтажа он работал бесперебойно. Для обеспечения этого необходимо правильно подойти к задаче выбора места его установки. В большинстве случаев такие приборы устанавливают в санузлах в непосредственной близости от подводов воды.

Обычно их размещают в туалете, где и проходят стояки водопровода. Ванная комната реже всего используется для размещения таких приборов. Близость к стоякам — главное условие, выполнение которого обеспечивает достаточный напор воды. Для установки водонагревателя его закрепление следует производить только на капитальную стенку, поскольку тонкая перегородка может не выдержать нагрузку в виде бойлера и рухнуть.

При выполнении установки в туалете его необходимо расположить таким образом, чтобы он не создавал препятствий для пользования санузлом. В некоторых квартирах планировка недостаточно удобная, поэтому для размещения этого оборудования приходится

устанавливать два разных бака:

  • один используется для кухни;
  • другой предназначен для санузла.

Заметим, что это приводит к увеличению затрат по монтажу оборудования. Занятие по протягиванию трубы в этом случае лишено всякого смысла. Поэтому стоит отказаться от такой идеи и выполнить установку двух водонагревателей. В таких случаях в туалете устанавливают бойлер большего объема, что связано со значительным расходом именно в санузле. На кухне располагают небольшой бак. Размещая водонагреватель в этом помещении, его лучше всего установить под мойкой. В этом случае он не будет занимать свободное пространство этой комнаты. Если бойлер устанавливается в ванной комнате или в туалете, то лучшими местами для его расположения будет место над унитазом или раковиной.

Когда место для размещения прибора для нагрева воды выбрано, необходимо определиться подходящей схемой подключения. Следует убедиться, что рядом с местом установки нет посторонних предметов, проводки, труб водопровода. Кроме этого, желательно, чтобы вблизи места монтажа водонагревателя располагались стойки для подключения бака и установки устройства для регулировки температуры воды.

Самостоятельный монтаж бойлера

Если вы решили не прибегать к услугам специалиста и выполнить работы по установке водонагревателя своими силами, то в этом случае начинать выполнение работ необходимо с того, что размечают место под крепёж. В одиночку с этой работой не справиться, поэтому необходимо привлечь к установочным работам помощника. Вам может помочь кто-то из друзей или близких родственников. Один человек должен держать бойлер, а в это время другой выполняет разметку.

Примеряя место, где будет располагаться бойлер, необходимо оставить расстояние между верхом агрегата и потолком. Оно должна быть не меньше 10 см. Необходимость в таком зазоре связана с тем, что с его помощью можно без проблем снять или навесить бойлер, когда в этом возникнет необходимость. В этом случае достаточно легко приподнять его, и устройство снимется с крепления.

Существует достаточно простой способ, который позволяет выполнить без каких-либо затруднений разметку под крепеж. В виде прямоугольника на большинстве моделей выполнены отверстия для крепежа. Необходимо приложить прибор к стене, а потом обвести их по внутреннему контуру. Далее в каждом из них следует провести диагональную линию, на пересечении которых и будет находиться оптимальная точка для сверления отверстия для крепежа. Если этот вариант вас не устраивает, то в этом случае необходимо, используя рулетку, разметить место под отверстия, замерив расстояние между потолком и крепежной планкой.

Выполнять скручивание крепежных винтов не следует до упора. Гораздо лучше оставить некоторое расстояние до стены, примерно 1,5 см, на случай если стена имеет определенные неровности. Когда оборудование будет навешено, и вы увидите, что она шатается, то для обеспечения устойчивости можно закрутить крепежи еще на виток.

Заключение

Перебои с подачей воды в городских квартирах случаются довольно часто. Особенно летом, когда проводятся плановые ремонтные работы сетей водопровода. Каждый человек решает эту проблему по-своему. Многие владельцы городских жилищ приобретают бойлеры, которые помогают обеспечить и в такие периоды возможность пользоваться горячей водой в достаточных количествах.

Приобрести водонагреватель в настоящий момент не представляет большой проблемы. Большое разнообразие моделей позволяет подобрать наиболее подходящий вариант. Чтобы не ошибиться с выбором, необходимо не спешить с покупкой этого прибора. Сначала следует ознакомиться с основными видами бойлеров и моделями, доступными в магазинах. Нелишним будет узнать о преимуществах этих устройств.

Однако только правильного выбора водонагревателя недостаточно. Чтобы это устройство работало длительное время и не доставляло проблем, обеспечивало безопасность для владельца при пользовании им, необходимо правильно выполнить его монтаж. Значение имеет не только грамотное подключение установки к водопроводу, но и создание для него правильной электрической схемы. Многие при установке водонагревателя прибегают к его подключению при помощи сетевого кабеля к розетке. Такой вариант удобен, но подходит не для всех бойлеров. Обычно его применяют для установок небольшой мощности.

Для приборов с большой величиной этого показателя необходимо проводить отдельный кабель от электрощитка, к которому и следует подключать устройство. Если пренебречь этой рекомендацией, то быстро возникает проблема не только в ремонте оборудования, но и в замене проводки в доме, которая просто не выдержит высокой нагрузки. Поэтому, если вы выполняете монтаж бойлера своими руками, следует сначала ознакомиться со всеми рекомендациями по монтажу от специалистов, а потом уже переходить непосредственно к монтажным работам. В этом случае ошибки будут исключены. Бойлер будет надежно работать, а вы сможете пользоваться всеми его функциями, получая горячую воду в достаточном количестве.

Схема подключения бойлера (э/м) своими руками: как правильно сделать?

Схема подключения бойлера очень важна, так как только при правильном подключении бойлера он порадует вас безотказной, и долговечной работай.

Подключение бойлера можно выполнит самостоятельно, но следует учесть все тонкости и нюансы подключения как к водопроводу, так и к электросети.

Известно, что при отсутствии газа. Самым простым решением обеспечением горячей водой является электробойлер.

В этой статье рассказ о его установке и подключении электро и монтажной схемы, а также есть видео пояснение.

Монтаж бойлера

Установку бойлера необходимо выполнять в таком месте, где он будет меньше всего мешать: например, в углу над унитазом.

  1. Определившись с местом установки бойлера, высверливаем в стене два отверстия, забиваем в них два дюбеля и вкручиваем кронштейны.
  2. Вешаем бойлер на кронштейны.
  3. Врезаемся в водопровод.
  4. Устанавливаем запорный (аварийный) кран.
  5. Монтируем фильтр воды с картриджем 5 мк, можно 1 мк, но он
    требует более частой замены.
  6. Ставим тройник, ведем отводку к крану с холодной водой. Следующая отводка идет к бойлеру с установкой второго запорного (аварийного) крана, последующим подсоединением к заранее установленному на бойлере клапану избыточного давления с подсоединенной к нему цангой.
  7. Краны «А» и «Б» — служат для слива воды из бойлера для профилактических работ. Замены нагревательного элемента, например. Да и при отключении водопровода, что бывает, 80 – 100 л воды будут кстати. Чтобы слив работал, кранов должно быть именно два. Для этого открываем кран «Б» — сбрасываем давление, затем открываем кран «А» (можно использовать кран Маевского) для подачи воздуха и нейтрализации трубного гидразатвора.
    Все — получаем воду из крана «Б».
  8. От цанги, подсоединенной к выходу горячей воды, делаем нужную нам разводку.
  9. По ходу прокладки труб высверливаем отверстия для установки крепежных клипс.
  10. Электричество подводим изолированным проводом.
  11. Подключаем заземление.

Важно!

Электробойлер обязательно должен быть подключен к сети через двойной, спаренный  автоматический выключатель. Электросхема подключения бойлера находящаяся внизу предназначена для квартиры (смотрите защитное зануление), частный сектор должен быть оборудован заземляющим контуром. Сейчас установка водонагревателя не обходится без УЗО.

к оглавлению ↑

Схемы подключения бойлера:

к оглавлению ↑

Электросхема подключения бойлера

Увеличить рис.

к оглавлению ↑

Электросхема подключения бойлера с элементами защиты

Увеличить рис.

к оглавлению ↑

Монтажная схема подключения бойлера

На рисунке представлен монтаж бойлера к водопроводу, как видно для нагрева холодной воды используется ТЭН, а раздача горячей воды, подключенным потребителям, осуществляется   параллельно .

Увеличить рис.

к оглавлению ↑

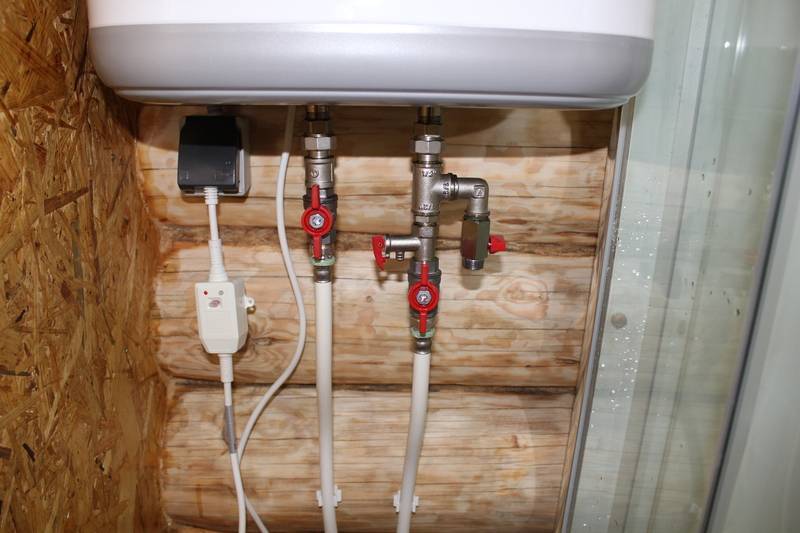

Фото пример подключения бойлера к водопроводной сети


На фото, вы наглядно видите, как подключается бойлер к водопроводу.

Монтаж бойлера, схема подключения бойлера — видео пояснение:

Электроподключение бойлера — видео пояснение:

Вы ознакомились с основными понятиями установки водонагревателя (бойлера) и как оптимально провести его монтаж.

Удачного, вам монтажа!

Подключение бойлера к электрической сети

Современный человек привык жить в комфортных условиях и горячее водоснабжение является одним из важнейших факторов в их обеспечении. Если в городской квартире горячая вода подается централизовано, то владельцам частного дома или дачи приходится решать данный вопрос самостоятельно. Для этой цели современный рынок предлагает широкий выбор водонагревательных агрегатов в различных исполнениях, известных как “бойлеры”.

Конструкции бойлеров отличаются по устройству, производительности и условиям эксплуатации, но все они представляют собой котлы с теплоносителем, подогрев которого осуществляется внутри агрегата, либо за пределами его конструкции.

Работа косвенного бойлера подразумевает использование внешнего источника нагрева. В этом случае для нагрева воды, циркулирующей по змеевику, требуется постоянное сжигание топлива.

Бойлер прямого действия обеспечивает нагрев воды с использованием внутреннего источника тепла. Именно такие бойлеры наиболее широко используются в качестве бытовых водонагревателей. Эти устройства, подключаемые к электросети и работающие по принципу нагрева воды ТЭНами, либо с применением эффекта электромагнитной индукции.

Устройство электрического бойлера

Конструкция герметично закрытого котла, внутри которого циркулирует вода, включает в себя электрическую схему, которая состоит из следующих элементов:

водонагреватель, который, как правило, представляет собой резистивный ТЭН;
датчик контроля температуры теплоносителя (воды), на основании показаний которого система подает напряжение на нагревательный элемент, либо отключает его;
термовыключатель, который представлен в виде одно- или двухполюсного коммутационного аппарата;
индикатор нагрева – подключенная параллельно ТЭНу лампочка или светодиод.

У бойлеров старых моделей подача напряжения к нагревательному элементу осуществлялась при помощи механических регуляторов с биметаллическими элементами. В современных же исполнениях управление коммутацией возлагается на электронные регуляторы.

Одно из таких устройств – электронный терморегулятор ТК-5, снабженный двумя датчиками температуры, микроконтроллером и дисплеем.

Подключение бойлера через электрическую розетку

Выпускаемые отечественными и зарубежными производителями бойлеры сравнительно небольших мощностей (в пределах 2 кВт), как правило, подключаются именно через розетку. В этом случае обеспечивается безопасная и бесперебойная работа устройства при соблюдении некоторых условий:

1. Техническое состояние бойлера – допускается подключение к сети только исправного, полностью готового к эксплуатации устройства. Если в системе водонагревательного котла обнаружена неисправность, его дальнейшее использование (до устранения поломки) недопустимо, во избежание возникновения аварий в электросети или поражения электрическим током;

2. Применение электрической розетки соответствующей конструкции – учитывая тот факт, что силовые разъемы коммутационного аппарата рассчитываются на довольно высокие показатели тока (6, 10 или 16 ампер), мощность розетки должна соответствовать прилагаемой нагрузке. Если этим условием пренебречь, контакты подвергнутся перегреву и разрушению;

3. Контроль состояния электропроводки – вся нагрузка ТЭНа передается на провода, проложенные от распределительного щитка до розетки бойлера. Поэтому их материал и толщина должны быть правильно подобраны. Рекомендуемая толщина медного провода составляет не менее 2,5 мм кв.

4. Защитные устройства – большинство современных моделей бойлеров на этапе производства оснащаются защитами от пробоя электрической изоляции и от превышения давления в баке. Это необходимо для предотвращения поломки бойлера при возникновении аварий в электросети. Если же они не предусмотрены в конструкции заводом-изготовителем, владельцу бойлера следует произвести установку защитных устройств в квартирном щитке самостоятельно.

Подключение бойлера к квартирному щитку

Такой вариант подключения бойлера к электрической сети наиболее широко применим, поскольку чаще всего мощность приобретенного бойлера превышает два киловатта.

В данном случае также выполнение всех рекомендаций, приведенных выше, обязательно. Это обеспечит безопасную и бесперебойную работу водонагревательного агрегата.

Данный способ подключения требует прокладки отдельного кабеля от квартирного щитка к бойлеру. Его параметры должны соответствовать прилагаемой нагрузке.

В качестве защитных устройств используется автоматический выключатель и УЗО (либо дифавтомат).

Подключение бойлера с учетом ограничения выделенной мощности

Монтаж любой проводки осуществляется с учетом прилагаемой нагрузки. Нормальное функционирование современной жилплощади сопряжено с эксплуатацией целого ряда электроприборов, увеличение количества которых может привести к превышению допустимой потребляемой мощности. Эксплуатация проводки в таких условиях опасна и потому крайне не рекомендуема.

Для того чтобы предотвратить перегрев проводки и возникновение пожароопасной ситуации, мощные потребители, такие как ТЭН бойлера, нужно отключать при создании критических нагрузок. Это никак не скажется на комфортности владельца квартиры или частного дома, т. к. теплоноситель в системе остывает довольно медленно, и не нуждается в постоянном подогреве.

Для подобных целей современный рынок предлагает ряд специально разработанных устройств, одним из примеров которым служит ограничитель мощности ОМ-110. Он обладает следующим функциональным набором:

• снятие показаний текущей потребляемой мощности;
• сравнение полученных результатов со значением мощности критической перегрузки;
• отключение потребителей в соответствии с заданным алгоритмом;
• при восстановлении условий нормальной работы возобновление питания отключенных электроприборов в автоматическом режиме.

Применение данного устройства обеспечивает нормальный режим энергопотребления для всех бытовых приборов, предотвращая частые отключения сети автоматическим выключателем от перегрузок.

Подключение бойлера: как провести монтажные работы своими руками

В этой статье рассмотрим:
Подключение бойлера к полипропиленовому водопроводу своими руками
Как подключить водонагреватель к водопроводу из металлопластиковой трубы
Подключение водонагревательного бака к стальным трубам

Подключение бойлера к водопроводу осуществляется по одной схеме, которая подразумевает установку запорной арматуры на вход холодной и выход горячей воды, монтаж обратного клапана и системы слива бака. Различия могут появляться только при подключении нагревательного бака к разным системам трубопроводов – хотя и здесь принципы остаются теми же, а изменяются только нюансы. Вместе с сайтом stroisovety.org мы займемся изучением этих особенностей. В данной статье мы разберем, как подключается водонагревательный бак к полипропиленовому, металлопластиковому и металлическому водопроводу своими руками.

Подключение бойлера своими руками

Подключение бойлера к полипропиленовому водопроводу своими руками

Схема подключения бойлера к полипропиленовому водопроводу выглядит довольно просто – для ее осуществления из инструмента понадобится паяльник для полипропилена и труборез. Что касается материала, то кроме трех кранов с американками и тройника В/Н/Н диаметром полдюйма, придется еще купить пару тройников, стабилизированные трубы диаметром 20мм, повороты и оконечные муфты МРН.

Если трубы не замурованы в стену, то все что необходимо сделать для врезки бойлера в водопровод из полипропилена, это разрезать в выбранном месте трубы холодной и горячей воды и впаять в них тройники, от которых проложить дополнительные трубопроводы к водонагревательному баку и соединить их с кранами при помощи оконечной муфты МРН.

Подключение водонагревателя к полипропиленовому водопроводу фото

Немного сложнее дела обстоят с замурованным в стену трубопроводом – его придется вскрыть, выполнить врезку, вывести патрубки наружу и замуровать все назад. Сложность этого процесса заключается в том, что спаять нераздвигающиеся в стороны трубы просто невозможно. Выход в таких ситуациях только один – совместно с тройниками нужно использовать разъемные ремонтные муфты. Американка под пайку отлично решает эту проблему – одна ее сторона припаивается к тройнику, а другая к свободному концу трубы. Когда стыки застынут, разъемное соединение собирается, а все остальное подключение бойлера к водопроводу выполняется, как и в предыдущем случае.

Подключение накопительного водонагревателя к полипропиленовым трубам фото

Как подключить водонагреватель к водопроводу из металлопластиковой трубы

Схема подключения водонагревателя к водопроводу из металлопластика является самой простой и, как правило, не вызывает никаких проблем. Дело в том, что обычно металлопластиковый водопровод никогда не прокладывается скрытым образом. Также простому подключению бойлера к водопроводу из металлопластика способствует его конструкция и схема сборки, которая предусматривает использование фитингов.

Все что необходимо для подключения бойлера к металлопластиковому водопроводу, это разрезать пару труб и вставить тройники, после чего протянуть от них трубы к накопительному нагревателю. Если все сделать согласно правилам работы с металлопластиковой трубой, то проблем не должно возникнуть вообще никаких.

Как подключить бойлер к металлопластиковым трубам

Подключение водонагревательного бака к стальным трубам

Пожалуй, это самый трудоемкий процесс – если вам предстоит врезать бак в металлический водопровод, то готовьтесь к худшему. Для любителей простых решений есть замечательный способ, который предусматривает подключение бойлера через патрубки смесителя для мойки на кухне. На каждый из них навинчивается тройник, что позволяет без нарезания резьбы и установки «вампиров» подключить к одной и той же трубе и кухонный смеситель, и бойлер.

В силу некоторых причин такой подход к делу не всегда осуществим, и подключение накопительного водонагревателя к металлическим трубам приходится делать иначе. Существует одно очень интересное изделие, называемое в народе «вампиром» а в науке «врезка» – она представляет собой мощный хомут с резьбовым патрубком. Хомут устанавливается на трубу с использованием резиновой прокладки, после чего с помощью специальной втулки и дрели со сверлом через патрубок в трубе высверливается отверстие. Все, врезка готова, и нет никаких сложных процессов с нарезанием резьбы и установкой сгонов. Эти врезки сразу же оборудуются отдельными кранами, от которых и протягиваются трубы из удобного для вас материала к водонагревательному баку.

Врезка для стальных труб фото

Следует отметить, что установка «вампира» имеет некоторые нюансы:

  • Во-первых, в месте его установки металлическую трубу следует тщательно очистить от старой краски. В противном случае тонкая резина не сможет уплотнить это изделие.
  • Во-вторых, высверливая отверстие в трубе, следует понимать важность его диаметра – втулка, идущая в комплекте, как раз и обуславливает его в полной мере. Высверлить отверстие меньшего диаметра не пытайтесь – даже если это у вас получится, то со временем оно забьется мусором, и подача воды в нагревательный бак будет затруднена.
  • В-третьих, при установке «вампира» позаботьтесь о том, чтобы направить его патрубок в нужном направлении. Тут необходимо исходить из нескольких факторов – нужно смотреть и на удобство подключения трубопроводов, и на удобство высверливания отверстия. Как правило, их направляют немного под углом от стены.

Подключение бойлера к водопроводу своими руками

Ну и в завершение темы для тех, кто не знает, как подключить бойлер своими руками, скажу пару слов о запорной арматуре водонагревательного бака, а вернее о последовательности ее установки.

  1. Холодная вода. Если смотреть от патрубка бака, то на него сначала накручивается тройник, на боковой отвод которого ставится кран для слива воды с бака. Потом на тройник монтируется обратный или взрывной клапан, после которого ставится отсекающий кран, который и соединяется с врезкой в водопровод. В некоторых случаях приходится позаботиться о давлении воды в баке – в этом случае устанавливается редуктор, но монтировать его лучше на вводе холодной воды в квартиру.
  2. Горячая вода. Кроме отсекающего крана, на патрубке бака, через который выходит горячая вода (обычно он намечен красным кольцом), ничего не ставится.

Как подключить водонагревательный бак своими руками

Вот, в принципе, и все. Именно так выполняется подключение бойлера к разным типам водопроводных систем. Надеюсь, вы нашли ответ на свой вопрос и, вооружившись этими знаниями, теперь легко справитесь с установкой водонагревателя своими руками.

Автор статьи Александр Куликов

схема, установка, обвязка с котлом

Поскольку централизованное горячее водоснабжение жилых зданий становится неактуальным, на смену приходят автономные накопительные водонагреватели. Важный плюс указанных бытовых приборов – простой монтаж, не требующий специальных разрешений. Предлагаем помочь вам реализовать это преимущество и рассмотреть, как правильно установить и подключить бойлер к водопроводу частного дома или квартиры.

Материалы и комплектующие

Как правило, накопительные и проточные водонагреватели комплектуются креплениями – скобами или кронштейнами, предназначенными для подвеса агрегата на стену. Остальные комплектующие и трубопроводную арматуру придется купить самостоятельно.

Для установки и правильного подключения электрического бойлера по стандартной схеме подготовьте комплект материалов:

  • 3 крана шаровых Ду15;
  • 2 американки идентичного диаметра;
  • тройник Ду15;
  • предназначенный для бойлеров предохранительно-обратный клапан;
  • трубы из металлопластиковые (также подойдет сшитый полиэтилен, гофрированная нержавейка либо полипропилен) с присоединительными фитингами;
  • кабель трехжильный медный ВВГ сечением проводников 2,5 мм²;
  • выключатель автоматический двухполюсный, рассчитанный на ток 20 ампер.

Примечание. Некоторые производители комплектуют свои изделия предохранительными клапанами с резиновыми прокладками.

Так выглядит клапан сброса давления из бака

Если трубные подводки к накопительному водонагревателю планируется муровать в стену, лучше взять трубу из металлопластика, нержавеющей стали или сшитого полиэтилена. Разводку из ППР скрыто прокладывать не рекомендуется. Не забудьте о кронштейнах крепления труб к стенам – подводки не должны нагружать патрубки бойлера собственным весом.

Длина кабеля для присоединения к электросети зависит от удаленности главного щитка управления, откуда придется вести отдельную линию электропитания. Второй вариант подключения – к ближайшей распределительной коробке розеточной сети. Для прокладки проводки открытым способом подготовьте пластиковые кабель-каналы или гофрированный рукав.

При скрытой прокладке трубы сразу уходят в стену

Вариант подсоединения бойлера косвенного нагрева зависит от типа котла и схемы отопления. Но вам однозначно понадобятся трубы с фитингами и циркуляционный насос малой мощности, развивающий давление 4 м водного столба (0,4 Бар).

Установка водонагревателя

Перед тем как подключить водонагреватель к электросети и водопроводу, агрегат следует надежно закрепить на стену в удобном месте. Дадим несколько рекомендаций по размещению бойлера:

  1. Место установки нагревателя в частном доме или на даче – рядом с вводом холодной воды. Обычно это котельная либо кухня, реже – санузел.
  2. Единственное помещение, пригодное для монтажа накопительного бака в квартире – ванная комната. Иногда бойлер малого объема (35 литров) ставится на кухне.

    Расположение аппарата в углу ванной комнаты

  3. Максимальная высота установки – 10 см от потолка. В идеале низ бытового прибора располагается на уровне 1,5—1,8 м от пола для удобства управления и обслуживания.
  4. В стесненных условиях городской квартиры бойлер лучше подвесить над ванной со стороны смесителя, чтобы во время купания не ударяться головой. В случае аварии и протечки вода уйдет в канализацию, а не к соседям снизу.
  5. Если стена построена из пористого материала, неспособного удержать приличный вес аппарата, нужно приобрести специальный крепеж либо изготовить металлическую подставку, как сделано на фото.

Справка. В многоквартирных домах – новостройках под размещение водогрейного оборудования зачастую предусматривается отдельное помещение.

Выбрав место и высоту подвеса водонагревателя, отметьте на стене точки крепления. Задача облегчается конструкцией штатного кронштейна в виде полосы с прорезями для крюков, приваренной к корпусу бойлера. Пробурите отверстия глубиной 12 см, забейте пластиковые пробки и вкрутите крючки диаметром 8 мм. Второй вариант крепежа — анкерные болты Ø10 мм. Вместе с помощником поднимите тяжелый агрегат и подвесьте за кронштейн.

Изделия некоторых брендов комплектуются специальными бумажными шаблонами, облегчающими первоначальную разметку точек крепления. Есть бойлеры с отдельной монтажной пластиной, фиксируемой на стене несколькими дюбелями. Корпус привинчивается к ней обычными болтами.

Как подсоединить аппарат к сети водоснабжения

Конструкция электрического или газового бойлера предусматривает отбор воды на нужды ГВС из верхней зоны резервуара, где она достигает максимальной температуры. Подпитка из холодного водопровода осуществляется в нижнюю зону. Отсюда возникают следующие проблемы с опорожнением бака:

  • с «горячей» стороны слив невозможен – конец трубки расположен слишком высоко, поэтому из емкости вытечет буквально 2 литра;
  • если подключить трубу с «холодной» стороны напрямую, то для опорожнения придется откручивать американку;
  • сливать воду через штатный клапан неудобно и долго – сечение штуцера чересчур мало.

Представленная схема подключения бойлера решает перечисленные проблемы и позволяет опорожнить бак в любой момент, затратив буквально 15 минут. Каждый элемент обвязки четко выполняет свою функцию:

  1. Шаровые краны на основных магистралях служат для отсечения водонагревателя от сети водоснабжения и ГВС.
  2. Тройник с третьим шаровым краном на «холодной» стороне предназначен для полного опорожнения резервуара.
  3. Предохранительный (он же – обратный) клапан занимается сбросом излишков воды, чей объем увеличивается при нагреве. Вторая функция – не позволить опустошение бака обратно в подающий трубопровод.
  4. Американки позволяют отсоединить аппарат без разборки системы.

Чтобы правильно собрать обвязку электрического бойлера, достаточно подсоединить трубы согласно схеме и прикрепить их к стене хомутами. В последнюю очередь прикручиваются американки, на «носик» предохранительного клапана надевается гибкий шланг, направляемый в канализацию. Процесс монтажа накопительного водонагревателя наглядно продемонстрирован в видеосюжете:

После сборки проверьте герметичность стыков, открыв подачу холодной воды. Заполнение бака производится при открытом «горячем» кране смесителя, дабы выпустить воздух. Убедившись в надежности соединений, переходите к электромонтажу.

Подключение к домовой электросети

Мощность подавляющего большинства водонагревателей не превышает 3,5 кВт. Если потребление вашего бытового прибора находится в указанных пределах, смело выполняйте подключение бойлера через стандартную розетку, оснащенную контактом заземления (обязательно!). Работа несложная: проведите от распределительной коробки трехжильный кабель, используя гофру либо пластиковый короб, и поставьте рядом с нагревателем розетку.

Открытая проводка и набалдашники розеток нравятся не всем домовладельцам. Чтобы сделать подключение электричества к водонагревателю более добротно, следуйте нашей инструкции:

  1. Проложите кабель скрытым способом – в бороздах стен или под обшивкой из гипсокартона, подсоединив его к ближайшей коробке розеточной сети либо прямо к электрощиту.
  2. Установите в удобном месте двухполюсный автомат номиналом 20 А, поместив его в декоративную пластиковую коробку.
  3. С помощью зажимов подключите к автомату кабель.
  4. Открутив винты крепления, снимите крышку снизу бойлера. Под ней прячется разъем, куда необходимо присоединить провода. Не забудьте о заземляющем контакте – он должен подключаться к соответствующей шине.

Заполненный водой бойлер включите в сеть и проверьте работоспособность. Поскольку на бюджетных версиях аппаратов температура нагрева регулируется прямо на ТЭНе, не торопитесь ставить крышку. Дождитесь, пока вода достигнет комфортной температуры (смотрите по указателю) и поверните регулировочный рычажок на торце нагревательного элемента, чтобы ТЭН отключился.

Подключаем бойлер косвенного нагрева

Агрегат представляет собой резервуар со встроенным змеевиком, нагревающим основной объем воды. Соответственно, теплообменник соединяется с котлом, а резервуар подключается к системе горячего водоснабжения. Для отвода излишнего количества воды, расширяющейся при нагреве, используется тот же предохранительный клапан.

Проще всего подключить бойлер косвенного нагрева к одноконтурному котлу, оборудованному специальными патрубками. Внутри теплогенератора стоит трехходовой переключающий клапан, который распределяет поток теплоносителя на отопление либо загрузку бойлера ГВС – как распорядится электронный блок управления. В данном случае змеевик нагревателя просто соединяется с соответствующими патрубками.

Примечание. Речь идет о газовых котлах, укомплектованных собственным циркуляционным насосом. В напольных версиях – твердотопливных и газовых – насосов и трехходовых клапанов, как правило, не предусматривается.

Типовая схема присоединения водонагревателя к источнику тепла включает такие элементы:

  • отдельный циркуляционный насос, гоняющий теплоноситель через змеевик бойлера;
  • погружной термостат, отключающий насос при нагреве воды до установленной температуры;
  • 2 обратных клапана, препятствующих образованию паразитных потоков через контуры отопления и ГВС;
  • группа безопасности водогрейного бака;
  • запорная арматура.

Работой насосного агрегата управляет термостат, встроенный в бойлер (в нем предусматривается специальное гнездо). Когда начинается водоразбор, емкость остывает и термоэлемент запускает насос, при достаточном нагреве – останавливает.

Важный момент. Подключение к двухконтурному котлу производится по аналогичной схеме. Не допускается «вешать» бойлер на второй контур теплогенератора, действующий от проточного теплообменника. Как правильно производится обвязка в подобных случаях, смотрите на видео от эксперта:

Заключение

Вы можете абсолютно не читать инструкций, не использовать обвязочной арматуры и подвести воду к электрическому нагревателю напрямую. Агрегат будет успешно функционировать до первой неполадки или ремонта водопровода, когда вам придется сливать воду из емкости. Но есть одна деталь, которую нужно ставить обязательно – предохранительно-обратный клапан. Без него расширяющаяся вода способна разорвать любое слабое соединение или сам бак.

схемы подключения к водопроводу и электросети

После долгой процедуры выбора подходящей модели наступает ответственный момент установки водонагревателя и подключение к электросети. Если не знаете, как установить накопительный электрический бойлер, то лучше обратиться к специалисту. Услуга обойдется в пределах 100$. Если в доме установлен старый электроприбор, и его надо заменить, придется дополнительно заплатить за демонтаж. Желающие сэкономить домашний бюджет могут воспользоваться инструкцией, как установить и подключить водонагреватель без посторонней помощи за пару часов.

Правила установки

Если решено установить бойлер своими руками, то надо четко знать, как это сделать. Допущенные ошибки при монтаже приведут к перегоранию проводки, затоплению жилья, а также выходу прибора из строя. Рассмотрим основные правила установки водонагревателя:

  • Сначала требуется подобрать оптимальное месторасположение прибора. Устанавливается бойлер обычно в ванной комнате, туалете или на кухне. К электроприбору обеспечивают свободный доступ.
  • Стена или любая другая опора под бойлер должна выдержать двойной вес, например, при емкости 80 л показатель нагрузки составляет 160 кг.
  • Старая проводка подлежит обязательной замене, иначе она просто не выдержит нагрузки.
  • Разводку из металлических труб десятилетней давности аналогично придется менять.

Другие правила, и нюансы монтажа будут оговорены в инструкции по монтажу.

Необходимые для монтажа инструменты и материалы

Когда предполагается установка водонагревателя своими руками, без инструментов не обойтись. Неважно, какой фирмы бойлер. Пусть будет «Термекс», «Электролюкс» или «Аристон». Принцип монтажа накопительных водонагревателей одинаков.

Понадобится следующий инструмент:

  • разводной и набор гаечных ключей;
  • ударная дрель или перфоратор;
  • прямая, а также фигурная отвертка;
  • пассатижи;
  • рулетка;
  • уровень.

Понадобятся следующие материалы:

  • лен или фум лента для паковки резьбовых соединений;
  • шаровые краны;
  • соединительные тройники;
  • два гибких шланга или пластиковая труба для подсоединения к патрубкам водонагревателя.

Если монтаж бойлера нельзя выполнить без замены проводки, потребуется кабель, УЗО, розетка, автомат на 16 А.

Выбираем место, где лучше установить водонагреватель

Выбор места монтажа водонагревателя зависит от типа прибора. Накопительные бойлеры бывают напольные, настенные и встраиваемые модели. По названию уже ясно, где их устанавливать:

  • Напольные водонагреватели накопительного типа рассчитаны на большой объем воды и чаще всего используются в больших загородных домах. Бойлеры напольного типа устанавливают на подставку.
  • Объем прибора встраиваемого типа небольшой. Такие водонагреватели ставят под мойкой или в специально отведенную нишу.
  • Для квартиры оптимальна установка вертикального или горизонтального водонагревателя настенного типа. Прибор не занимает полезную площадь пола, а объема горячей воды хватит для кухонной мойки и принятия ванны.

Водонагреватель любого типа располагают по максимуму ближе к водоразборным точкам. Температура воздуха в помещении должна быть плюсовая, иначе вода будет быстро остывать, а при отключении электроэнергии жидкость превратится в лед.

Высота установки бойлера на стене особой роли не играет, если он подключается к центральному водопроводу. Выбирают удобное легкодоступное для обслуживания место. В случае автономного водоснабжения высота крепления водонагревателя на стене зависит от расположения накопительного бака для воды.

Особенности настенного крепления

Настенные водонагреватели самые распространенные и их монтаж стоит подробней рассмотреть. Крепят приборы к стене металлическими кронштейнами. Для вертикальных моделей используют два крепежа, а горизонтальный бойлер фиксируют четырьмя элементами. К прибору прилагается инструкция завода изготовителя, где оговорены все нюансы монтажа.

При установке горизонтального водонагревателя применяют крепежи с петлями. Накопительные нагреватели нельзя ставить в обратном порядке, то есть, горизонтальные модели в вертикальном положении и наоборот. Неправильное расположение приведет к поломке прибора, а также затоплению помещения.

Крепежные кронштейны вкручивают в просверленные отверстия, забив перед этим пластиковые дюбеля. Бойлер с водой имеет большой вес и его выдержит только прочная стена из бетона, кирпича, шлакоблока или дерева. На гипсокартонные перегородки монтаж запрещен. К исключению относится гипсокартонная стена, за которой расположена несущая конструкция. Для крепления используют удлиненные кронштейны, способные пройти гипс и погрузится в прочный материал.

Подключение бойлера к системе водоснабжения

Когда крепление бойлера к стене будет завершено, наступает важный процесс подключения к водопроводу. Здесь важно учесть тип водоснабжения. Существует схема подключения водонагревателя к центральному водопроводу и автономной системе. Для получения из крана горячей воды сразу после его открытия предусматривают рециркуляцию. В таком варианте обвязка бойлера выполняется по специальной схеме.

Подключение к водопроводу

Сначала рассмотрим, как подключить накопительный водонагреватель к централизованному водопроводу, так как этот вариант наиболее распространен для квартир. В системе постоянно присутствует давление воды не менее двух атмосфер, что позволяет хозяину закрепить прибор к стене на любой высоте и это не повлияет на работоспособность бойлера.

Осуществляется подключение бойлера к водопроводу гибкими шлангами или пластиковой трубой, но сначала собирают группу безопасности. Узел состоит из набора тройников, клапанов, кранов и фитингов. Патрубки ХВС и ГВС прибора выступают снизу из корпуса. Отсюда и начинают подключение водонагревателя к централизованному водопроводу:

  • На резьбу патрубка входа холодной воды накручивают разъемный переходник из двух гаек. Фитинг сантехники называют «американкой».
  • На резьбу переходника накручивают тройник. К нижнему выходу монтируют обратный клапан. На его корпусе есть стрелка, указывающая направление воды, и она должна быть расположена вверх. Клапан пропускает жидкость внутрь бака, но не дает воде обратно сливаться в трубопровод.
  • К боковому выходу тройника подсоединяют еще один тройник. Боковое отверстие этого элемента направляют вниз и накручивают компрессионный фитинг, а к нему крепят кусок пластиковой трубы, отведенный в канализацию. Через патрубок будет происходить слив лишней воды при избыточном давлении.
  • На свободный выход второго тройника ставят предохранительный клапан.
  • К входному отверстию обратного клапана присоединяют кран подачи холодной воды.

Для упрощения схемы можно узел безопасности заменить одним элементом, имеющим внутри корпуса обратный и предохранительный клапан, а также носик для слива воды. Деталь сразу накручивают на американку, а за ней ставят кран холодной воды.

На второй патрубок водонагревателя, предназначенного для выхода горячей воды, накручивают «американку» и ставят кран. Между двумя этими элементами разумно поставить тройник и к боковому выходу прикрутить еще один кран. Запорная арматура пригодится для подачи воздуха в бак при сливе воды с бойлера. Если производитель предусмотрел пробку подачи воздуха, дополнительный кран не нужен.

После монтажа группы безопасности, а также запорной арматуры начинают заниматься трубопроводами холодной и горячей воды. Для подключения к системе оптимально выбрать пластиковые трубы. Куски нужной длины подсоединяют к кранам на водонагревателе с помощью компрессионных фитингов. Второй конец труб подсоединяют к тройникам, врезанным в водопроводную систему.

Правильная схема обвязки бойлера предусматривает врезку еще двух кранов, отсоединяющих квартирный трубопровод ХВС и ГВС от общих стояков жилого дома. Во время работы водонагревателя кран холодной воды будет постоянно открыт. Запорную арматуру возле стояка ГВС переводят в закрытое положение. Если этот кран не закрыть, горячая вода из бойлера направится по стояку в соседние квартиры.

Подключение к системе автономного водоснабжения

В системе автономного водоснабжения схема подключения бойлера бывает двух типов, что зависит от месторасположения накопительной емкости. Бак в частном доме располагают на чердаке или внутри одной из комнат второго этажа.

Чтобы знать, какую схему выбрать, измеряют расстояние между дном накопительной емкости и навешенным на стену водонагревателем. Если показатель составляет менее 2 м, то тройник подключения разветвления трубопровода ХВС ставят выше уровня бойлера. Группу безопасности монтируют на патрубке прибора.

Когда расстояние между накопительной емкостью и прибором более 2 м, тройник разветвления трубопровода ХВС ставят ниже уровня водонагревателя. Группу безопасности накручивают на входной патрубок.

Любая из рассмотренных схем может дополняться понижающим редуктором. Узел предназначен для снижения давления воды в трубопроводе, если показатель превышает 6 Бар.

Схема подключения с рециркуляцией

Когда выполняется установка накопительного водонагревателя косвенного нагрева для частного дома, используют схему, где предусмотрена рециркуляция. Система позволяет получать горячую воду из смесителя сразу после открывания крана.

Система представляет собой замкнутый контур. Обычно его делают через полотенцесушитель. При отсутствии этого элемента допускается выполнение тупой рециркуляции. Вместо полотенцесушителя используют ровную трубу. Главное в схеме – замкнуть кольцо. По кругу горячую воду гоняет циркуляционный насос. В системе предусмотрен расширительный бак, а также три клапана: обратный, предохранительный и для стравливания воздуха.

Рециркуляция постоянно поддерживает воду в горячем состоянии, даже если человек долгое время не пользуется прибором.

Подключение к электросети

Для подключения бойлера к электросети понадобится электросхема и точный расчет сечения проводов. Любой кабель не подойдет. При расчетах надо учесть мощность нагревательного элемента, и взять провод с небольшим запасом сечения. Обычно бытовые модели комплектуют ТЭНами мощностью 1–3 кВт. Подключение такого водонагревателя к электросети выполняют медным трехжильным проводом сечением 2,5 мм2. Для удобства выбора кабеля пользуются монтажной таблицей.

В электрической схеме установки водонагревателя присутствует три важных узла: УЗО, автомат, и розетка с вилкой. Все элементы рассчитаны на номинальный ток 16 А. Независимо от наличия автомата защиты, подключение через розетку обязательно. По технике безопасности во время ремонта электрооборудования должен быть видимый разрыв электроцепи.

Давайте подробней рассмотрим, как подключить бойлер к электричеству, не обращаясь за помощью к специалисту:

  • На стенке ставят розетку с классом защиты не ниже IP44 и УЗО. Чтобы добраться до контактов водонагревателя снизу снимают декоративную крышку. От бойлера до розетки замеряют расстояние, чтобы вычислить длину кабеля.
  • Согласно замеру с небольшим запасом отрезают кусок трехжильного провода. Собирают цепочку из вилки, УЗО и последнее подключение делают на контактах водонагревателя. При подключении важно не попутать третий провод – заземление. Он обычно маркирован желтыми полосами на зеленом фоне.
  • От розетки прокладывают трехжильный кабель к защитному автомату, а от него ведут линию в электрощит.

Еще до того, как бойлер будет подсоединен к сети, измеряют сопротивление контура заземления. Оптимальный показатель находится в пределах 4 Ом. Если возникнет вопрос, можно ли подключить бойлер без заземления, плохую мысль лучше отбросить. Это личная безопасность. Заземление защищает человека от поражения электричеством во время пробоя ТЭНа и металлические части прибора от разрушения блуждающими токами.

Некоторые умельцы приспосабливаются выключать нагреватель из розетки во время купания, если отсутствует заземление. Вариант неплохой, но это придется делать при каждом мытье рук или посуды, что крайне неудобно.

Включение и проверка бойлера после установки

По завершению установки и подключения водонагревателя остался последний вопрос – как проверить прибор на работоспособность:

  • после стояков закрывают кран ГВС и открывают кран ХВС;
  • на входе бойлера открывают запорную арматуру и кран горячей воды смесителя;
  • под давлением вода заполнит бак, вытесняя воздух из системы через открытый смеситель;
  • когда напор воды будет идти непрерывно без хлопков воздуха, кран смесителя закрывают.

Прибор находится под давлением. Осталось проверить все стыки на отсутствие течи.

После успешного заполнения водой на водогрейный прибор подают напряжение и выставляют желаемый режим работы. Время нагрева зависит от мощности ТЭНа и емкости бака. Если примерно через 1 час из смесителя появится горячая вода – монтаж осуществлен правильно.

Подключение бойлера косвенного нагрева: схемы обвязки

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Содержание статьи

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других  котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

  • При поступлении от датчика информации о том, что  температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
  • Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
  • Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

С рециркуляцией теплоносителя

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

electric - Где я могу подключить C-образный провод к моему электрическому котлу (Slant / Fin Monitron Boiler)

На этикетке трансформатора написано «PRIMARY: BLK & WHT». Таким образом, его черный и белый провода - это соединения на 120 В («первичный»). Остальные его провода являются «вторичными», т. Е. Соединениями 24 В. Теория достаточно проста: один из вторичных проводов трансформатора должен вести прямо к клемме R; другой - C. Я не уверен, но похоже, что оба вторичных провода могут быть синими.

Выяснить, что есть что, и разобраться, перепутаны ли провода вашего термостата, немного сложнее.Начните с отключения термостата от его проводки. Мы подключим его позже.

Теперь давайте определим, какая из клемм термостата является клеммой R. Начните с любого из выводов и проследите проводку, двигаясь к трансформатору. Также может помочь начать с трансформатора и проследить один из проводов, идущих к клеммам термостата. В конце концов вы обнаружите, что между одним из вторичных проводов и одной из клемм термостата будет непрерывная проводка. Этот терминал является терминалом R.Если ваш провод W подключен к нему, поменяйте местами соединения проводов R и W.

Наконец, отследите соединение C от вторичной обмотки трансформатора до места, удобного для подключения. Просто следуйте по нему, пока не дойдете до клеммы, к которой можно было бы разумно прикрепить провод C. В идеале он должен быть с правой стороны от этого барьера, который отделяет низковольтный термостат от сетевого напряжения. Когда вы найдете подходящее место, подключите к нему запасной (синий?) Провод термостата.

Теперь пора протестировать. Не отключая термостат, включите питание системы. Измерьте напряжение переменного тока между проводами R и W термостата и между проводами R и C. Вы должны найти что-то вроде 24-28 вольт между каждой из этих пар и около 0 вольт между W и C. Затем замкните R на W, чтобы вызвать тепло. Система должна начать нагрев обычным образом и продолжать до тех пор, пока замкнуты R и W.

После того, как эти проверки пройдены, подключите термостат.

% PDF-1.7 % 4690 0 объект > эндобдж xref 4690 75 0000000016 00000 н. 0000003379 00000 п. 0000003530 00000 н. 0000004304 00000 н. 0000004370 00000 н. 0000004485 00000 н. 0000007137 00000 н. 0000009907 00000 н. 0000012783 00000 п. 0000015547 00000 п. 0000015773 00000 п. 0000016418 00000 п. 0000017058 00000 п. 0000017173 00000 п. 0000017286 00000 п. 0000017480 00000 п. 0000020146 00000 п. 0000020760 00000 п. 0000020789 00000 п. 0000021403 00000 п. 0000021502 00000 п. 0000021642 00000 п. 0000021782 00000 п. 0000021983 00000 п. 0000022012 00000 н. 0000022213 00000 п. 0000025554 00000 п. 0000025697 00000 п. 0000025841 00000 п. 0000026006 00000 п. 0000026148 00000 п. 0000028916 00000 п. 0000031260 00000 п. 0000052688 00000 п. 0000052759 00000 п. 0000053247 00000 п. 0000053732 00000 п. 0000053803 00000 п. 0000054060 00000 п. 0000054292 00000 п. 0000054376 00000 п. 0000054433 00000 п. 0000054513 00000 п. 0000092940 00000 п. 0000093196 00000 п. 0000131761 00000 н. 0000168424 00000 н. 0000183870 00000 н. 0000185209 00000 н. 0000191927 00000 н. 0000193493 00000 н. 0000193762 00000 н. 0000193831 00000 н. 0000194085 00000 н. 0000194114 00000 н. 0000194494 00000 н. 0000196267 00000 н. 0000196538 00000 н. 0000196607 00000 н. 0000196833 00000 н. 0000196862 00000 н. 0000197224 00000 н. 0000198774 00000 н. 0000199045 00000 н. 0000199114 00000 н. 0000199327 00000 н. 0000199356 00000 н. 0000199705 00000 н. 0000204744 00000 н. 0000205001 00000 н. 0000217359 00000 н. 0000241788 00000 н. 0000264962 00000 н. 0000003126 00000 н. 0000001837 00000 н. трейлер ] >> startxref 0 %% EOF 4764 0 объект > поток x ڬ UmL [U ~ ρAe \ -uFBù (sJiK-A ݨ @ KS} A7_KL4m.̠KML \ f̖i {n0C. =

Электрические водонагреватели - Как установить водонагреватель

Водонагреватель, особенно электрическая модель, очень простое устройство. С одной стороны бака поступает ненагретая вода. Вода нагревается парой элементов электрического сопротивления, которые проходят со стороны бака в середину воды. А потом по запросу вода выходит с другой стороны резервуара.

К сожалению, на его установку такая простота не распространяется.Хотя установка электрического водонагревателя совсем не сложна, она требует выполнения сантехнических и электромонтажных работ, которых может быть достаточно, чтобы отпугнуть многих людей. Не должно. Навыки, необходимые для такой работы, не так сложны, как для других обычных занятий домовладельца, таких как ремонт мебели или выращивание успешных овощей или цветов.

Сначала спланируйте установку на бумаге. Это отличный способ свести к минимуму количество необходимой вам фурнитуры и количество походов в строительный магазин, чтобы купить то, что вы забыли.

Для этой работы мы заменяли резервуар и перемещали его местоположение в рамках более крупной реконструкции. Если вы просто поставите новый резервуар на то же место, у вас будет еще меньше работы. Начните с того, что достаньте резервуар из коробки и прочтите всю прилагаемую к нему литературу по продукту. Обязательно включите в свои планы какие-либо конкретные инструкции производителя, особенно если это не приведет к аннулированию гарантии на продукт.

Шаг 1. Постройте платформу

Выберите удобное место для резервуара и поместите два или три бетонных блока на пол.Эти блоки помогают предотвратить повреждение от незначительных наводнений и значительно облегчают доступ к водостоку.

Шаг 2: Центрируйте резервуар

Затем сдвиньте резервуар поверх блоков, убедившись, что сливной кран находится впереди. Слегка покачивайте бак вперед-назад, чтобы блоки не двигались. Если блоки все же перемещаются или резервуар качается на них, перемещайте все, пока резервуар не станет устойчивым.

Шаг 3: Основы пайки

Пайка медных труб и фитингов - действительно один из самых простых строительных навыков.Все, что вам нужно (помимо трубок и фитингов), - это пропановая или газовая горелка Mapp (мы предпочитаем газ Mapp, потому что он горит сильнее и лучше расплавляет бессвинцовый припой), резак для труб, немного флюса для пасты, несколько подушечек из стальной ваты, проволочную щетку для очистки концов фитингов и немного бессвинцового припоя. Все эти предметы обычно доступны в местных магазинах бытовой техники и домашних центрах. Правила просты: сопрягаемые поверхности должны быть тщательно очищены и покрыты флюсом, срезы труб должны быть абсолютно квадратными, а фитинги не должны изгибаться или деформироваться.

Для начала нужно отрезать кусок от 6 до 8 дюймов диаметром 3/4 дюйма. трубка для входа холодной воды на резервуар. Используйте труборез, а не пилу, и держите колесо перпендикулярно трубе во время работы.

Затем очистите конец трубки куском стальной мочалки. Протрите поверхность не менее 1 дюйма длиной и убедитесь, что, когда вы закончите, виден только яркий медный цвет.

Затем покройте очищенную область небольшим количеством паяльного флюса и отложите деталь в сторону.

Вы также можете использовать стальную мочалку для очистки внутренней части всей вашей фурнитуры, но гораздо удобнее использовать простую проволочную щетку, предназначенную для этой цели. Просто вставьте щетку в конец фитинга и поворачивайте, пока поверхность не станет чистой.

Добавьте флюс внутрь фитинга, а затем наденьте фитинг на конец трубки.

Начните нагревание соединения, включив горелку и отрегулировав пламя так, чтобы внутреннее синее пламя было длиной около 3/4 дюйма. Поднесите кончик пламени прямо к верхней части стыка и нагрейте эту область, пока флюс не расплавится и не выгорит.Вам не нужно перемещать горелку вокруг сустава. Медь - отличный проводник тепла, и удерживать пламя в одном положении - это все, что требуется для нагрева всего соединения.

Как только флюс исчезнет, ​​прикоснитесь к верхней части соединения небольшим количеством припоя. Если трубка достаточно горячая, припой сразу же расплавится. Если нет, просто снимите припой, продолжайте нагревать соединение и попробуйте снова.

Как только припой начнет плавиться, продолжайте вталкивать припой в соединение, пока он не потечет вниз.Это означает, что сустав заполнен. Немедленно уберите пламя и сотрите излишки припоя мягкой тряпкой. Обязательно наденьте плотные перчатки, чтобы избежать ожогов.

Поскольку мы хотели иметь возможность легко перемещать резервуар для обслуживания или ремонта, мы решили установить штуцер на холодную и горячую линии, когда они покидают резервуар. Чтобы установить эти соединения, просто очистите все концы трубок и фитинги, как и раньше, добавьте немного флюса и припаяйте детали.

Когда сборка будет завершена и остынет на ощупь, используйте тефлоновую ленту для уплотнения трубной резьбы на ниппеле резервуара.Вставьте ленту по часовой стрелке.

Навинтите блок трубок и переходника на резервуар, а затем плотно затяните на месте разводным ключом.

Затем соедините две половинки муфты вместе, установите и плотно затяните гайку.

Затем очистите и нанесите флюс на запорный клапан для холодной стороны, наденьте его на место конца трубки и припаяйте на место. Для этой цели мы использовали шаровой кран, но также можно использовать задвижку с фитингами на обоих концах.

Шаг 4: Клапан T&P

Клапан T&P (клапан сброса температуры и давления) - это предохранительное устройство, которое создает путь для выхода воды, если давление внутри резервуара по какой-либо причине достигает опасного уровня.Важно, чтобы у клапана, который вы покупаете, был такой же рейтинг, как у вашего водонагревателя. В документации по продукту для обоих будет описано, что требуется. В нашем случае мы просто сопоставили рейтинги ANSI (Американский национальный институт стандартов) для обоих.

Чтобы начать установку, временно ввинтите клапан в резервуар и измерьте расстояние между дном клапана и полом.

Вычтите 4 дюйма из этого измерения и отрежьте трубку соответствующей длины. После измерения снимите клапан сброса температуры и давления.Затем закройте нити тефлоновой лентой, натягивая ее на место.

Установите клапан в резервуар с помощью разводного ключа. Убедитесь, что открытый конец клапана направлен вниз.

Отрежьте трубку предохранительного клапана до нужной длины и припаяйте переходник с наружной резьбой к одному концу. Закройте резьбу адаптера тефлоновой лентой.

Вкрутите сливную трубку в предохранительный клапан и затяните. Открытый конец трубы должен находиться на высоте 3–4 дюйма над полом.

Шаг 5: Электроэнергия

Для водонагревателя всегда требуется отдельная цепь 220 В, а в нашем случае автоматический выключатель на 30 А и кабель цепи 10/2 (с заземлением).Они уже были на месте во время нашей работы, но кабель заканчивался почти в 20 футах от нашего нового местоположения резервуара.

Мы принесли новый кабель от распределительной коробки на балке к месту нового резервуара, просверлив отверстия в середине подвесных балок и проложив кабель вдоль балок там, где это удобно. Не забудьте закрепить кабель на месте каждые 2 фута.

Чтобы получить доступ к электрическим проводам в резервуаре, снимите верхнюю крышку. и вытащите черный и белый провода, которые вы там найдете.

Найдите выбоину в верхней части бака и надавите на нее отверткой и молотком. Отломите его плоскогубцами.

Вставьте конец соединителя кабелепровода с резьбой в выбивное отверстие и затяните его на месте гайкой соединителя.

Затем измерьте расстояние от верха резервуара до балок выше и добавьте примерно 4 дюйма, чтобы трубопровод можно было прикрепить к стороне балки или к блоку, прибитому между двумя балками.

После разрезания кабелепровода вставьте свободный конец кабеля в верхнюю часть трубы и вытяните кабель из нижней части.

Затем протяните конец кабеля через соединитель в отверстие резервуара и вставьте кабелепровод в соединитель.

Затяните его на месте с помощью соединительного винта и прикрепите заземляющий провод от кабеля к заземляющему винту внутри отверстия резервуара.

Соедините два белых провода вместе с разъемами и два черных провода вместе с разъемами. Замените защитную пластину, и установка завершена.

Проверьте свою работу, сначала наполнив резервуар водой и убедившись, что в сантехнических работах нет утечек.Не забудьте закрыть сливной кран перед включением воды. Только когда бак будет полным, вы можете включать автоматический выключатель и подавать питание на нагревательные элементы. Если вы включите элементы до того, как резервуар наполнится водой, они выйдут из строя, и их придется заменить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Замена и установка электрического водонагревателя

Общая проблема с установка электрического водонагревателя включает питание перед бак полностью заполнен водой. После сантехники подключения завершены, но перед подключением электроэнергии, полностью открыть кран с горячей водой, пока "горячая" вода не потечет ПОЛНОСТЬЮ ПОТОК в течение трех минут. При первом открытии вы можете получить только воздух из крана, то брызги воды.Подождите, пока потечет вода полный и дайте воде стечь полностью в течение трех минут. Если танк не полностью заполнен при включении питания, верхний нагрев элемент перегорит и у вас не будет горячей воды (до верхнего элемент заменен). Примечание - Вам также понадобится схема тестер или вольтметр для проверки наличия электроэнергии.


Посмотрите видео «Замена
» Стандартный электрический водонагреватель »

ВАЖНО - Прочтите и следуйте напечатанным Инструкции по установке, прилагаемые к вашему водонагревателю.В напечатанные инструкции и этикетки продукта содержат информация, важные предупреждения и указания по технике безопасности. Если вам не хватает необходимые навыки для установки, устранения неполадок или ремонта воды обогреватель, обратитесь за помощью к квалифицированному специалисту.

Общие проблемы

Вновь установленные электрические водонагреватели обычно вызывают неисправность бесплатно. Самая частая проблема с электрическими водонагревателями - это сгорел верхний нагревательный элемент («Dry Fired»).Верхний элемент выгорит, если бак не полностью заполнен водой, когда питание включено. К счастью, запасные элементы широко распространены. доступны и не дорогие.

Вторая по частоте проблема - проблема с питанием (нет электричество, неправильное напряжение или проблемы с домашним проводка).

Утечки почти всегда связаны с перебоями в подаче воды. соединения.

Электрические котлы

Strom Руководство пользователя

  Strom Electric System Boilers Руководство пользователя

ВВЕДЕНИЕ

Пожалуйста, прочтите и соблюдайте эти инструкции по установке, а также соблюдайте правильные инструкции по эксплуатации, чтобы обеспечить долгий срок службы вашего электрического бойлера Strom.Эти инструкции необходимо сохранить и передать любому новому пользователю.

На все котлы предоставляется полная гарантия 2 года со дня регистрации. Гарантия распространяется на любые производственные дефекты и покрывает замену любых неисправных деталей и затраты на рабочую силу. Гарантия не распространяется на повреждения котла из-за неправильной установки и любое последующее повреждение воды или утечки в котел. Перед тем, как передать котел конечному пользователю, необходимо проверить всю водопроводную сеть на предмет нормальной работы и водонепроницаемости.Гарантия не распространяется на расходы, которые не были организованы Strom Ltd.

.

Этот прибор не предназначен для использования кем-либо (включая детей) с ограниченными физическими, сенсорными или умственными способностями или не имеющим опыта работы с прибором, если они не находятся под наблюдением или не прошли инструктаж со стороны компетентного лица, ответственного за их безопасность.

ПОДГОТОВКА / БЕЗОПАСНОСТЬ

Этот электрический котел должен быть установлен в соответствии со следующим: -

  • Местные строительные нормы и правила
  • Строительные нормы Великобритании

BS EN 12828
Системы отопления в зданиях: Проектирование систем водяного отопления.

BS EN 12831
Системы отопления в зданиях: Метод расчета расчетной тепловой нагрузки

BS EN 14336
Системы отопления в зданиях: Монтаж и ввод в эксплуатацию систем водяного отопления

BS7671
Требования к электроустановкам. Правила проводки IEE. Семнадцатое издание

BS EN 7593
Практические правила для обработки воды в системах отопления

  1. Проверка нагрузки
    Проверка нагрузки следует учитывать при установке котлов большой мощности
  2. Проектирование центрального отопления
    Подробные рекомендации приведены в BS EN 12828 и BS EN 6700
  3. Местоположение
    Котел можно установить практически в любом месте, но следует учитывать возможность мороза или сырости, а также необходимость технического обслуживания оборудования в будущем.Следует предусмотреть свободное пространство для снятия передней панели, если это необходимо, и для поступления воздуха в котел. Котел должен быть установлен в вертикальном положении, в противном случае гарантия будет аннулирована. Стена, на которой устанавливается котел, должна быть достаточно прочной, чтобы выдержать вес котла, когда он наполнен. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
ДОПОЛНИТЕЛЬНЫЕ ПРОВЕРКИ, НЕОБХОДИМЫЕ ПЕРЕД УСТАНОВКОЙ
  1. Убедитесь, что напряжение на индикаторной пластине котла совпадает с напряжением сети, к которой он будет подключен.
  2. Воздухозаборники и вентиляционные отверстия котла обеспечивают его правильную работу и защищают устройство от перегрева. В результате они никогда не должны покрываться.
  3. Перед выполнением любых внутренних ремонтов котел необходимо отключить от электросети.
  4. Котел всегда должен быть заземлен.
  5. В цепи электропитания должно быть устройство защитного отключения.
  6. Сливные клапаны должны быть установлены в самой нижней точке трубопроводов системы в доступном месте.Они должны быть установлены в соответствии с BS 2879.
  7. Неправильное использование котла запрещено.
  8. Все модели оснащены различными элементами безопасности. Если один или несколько из них активированы, они вызовут код ошибки на котле. Проконсультируйтесь с разделом об устранении неполадок в этом руководстве, и если проблема не исчезнет, ​​обратитесь в Strom.
  9. Можно установить подходящий внешний таймер / комнатный термостат, если внутреннее программирование котла не используется.
  10. Все компоненты герметичной системы центрального отопления встроены.Подходящий заправочный контур должен быть установлен снаружи на патрубке для пополнения воды в соответствии с правилами водоснабжения.
  11. Для любых предохранительных клапанов требуется трубопровод к безопасной точке слива
ВНУТРЕННИЕ КОМПОНЕНТЫ ТЕПЛОВОГО КОТЛА

  1. Автоматический выключатель
  2. Стекло доступа с электроприводом
  3. Теплообменник с запатентованной системой отопления
  4. Термовыключатели
  5. Обогрев расширительного бака
  6. Датчик температуры теплового потока
  7. Датчик температуры обратного тепла
  8. Автоматический воздухоотводчик (доступ за насосом)
  9. Насос
  10. Манометр
  11. Датчик давления (связанный с манометром)
  12. Клапан ограничения давления и расширения
  13. Клапан подпитки системы отопления
  14. Термовыключатели
  15. Теплообменник ГВС
  16. Датчик температуры на выходе горячей воды
  17. Датчик температуры на входе холодной воды
  18. Датчик расхода горячей воды
УСТАНОВКА
  1. Общие требования
    Котел должен устанавливаться квалифицированным и сертифицированным сантехником или инженером-теплотехником, а подключение к электросети должен производить квалифицированный электрик.Для трехфазных требований это должен выполнять электрик, сертифицированный по BS 7671 17-го или 18-го издания.
    Системы должны быть спроектированы в соответствии с действующими строительными нормативами, действующими на момент установки. Перед подачей тока в устройство необходимо заземлить прибор. Strom Limited не несет ответственности за неправильную установку, выполненную неквалифицированными специалистами.
  2. Подвешивание котла
    Подвесьте котел в вертикальном положении на предусмотренных точках крепления рамы так, чтобы соединения подающей и обратной линии были направлены в нижнюю часть агрегата.
    Подключите котел к системе отопления, убедившись, что запорные клапаны установлены на подающем и обратном трубопроводе.
    СМОТРИТЕ ПРОЦЕДУРУ ПОДВЕСКИ НА НАД КРЫШКОЙ.
  3. Запорные клапаны
    Для облегчения демонтажа из системы рекомендуется установить полнопроходные запорные клапаны на подающем и обратном трубопроводах от котла. Не используйте стандартные шаровые краны, так как это может ограничить поток в котел и из него, что приведет к ухудшению рабочих характеристик.
  4. Auto Air Vents
    Автоматический воздухоотводчик уже встроен в котел.Однако, если котел будет использоваться в паре с водонагревателем, необходимо установить дополнительный воздухоотводчик рядом с змеевиком водонагревателя.
  5. Конструкция системы
    Необходимо установить внешний байпасный клапан, чтобы система могла циркулировать, когда все радиаторы закрыты. По возможности следует использовать термостаты
    для управления отоплением, а в соответствии со строительными нормами также следует использовать статистику баллонов (при необходимости). Радиатор следует установить и запереть открытым в комнате, где установлен комнатный термостат (если он установлен), чтобы избежать перегорания системы отопления.
  6. Подключение к водопроводу
    Для заполнения системы отопления следует обращаться к BS EN 14336. Не должно быть соединения между системами центрального отопления и основным водоснабжением, и должны соблюдаться все местные законы о водоснабжении. Любое соединение между водопроводной водой и системой отопления должно быть отключено после использования.
  7. Промывка
    Система должна быть промыта до 10% PPM в сети (хлорид и др.) Или ниже, чтобы гарантировать, что водная система не повлияет на срок службы котла.Если котел устанавливается в существующую систему отопления, необходимо выполнить промывку радиаторов и трубопроводов для удаления любого потенциального мусора.
ДИАГРАММА ПОДВЕСКИ ДЛЯ РУКОВОДСТВА ПО УСТАНОВКЕ

Убедитесь, что стена, предназначенная для монтажа котла, имеет конструктивную целостность, позволяющую поддерживать агрегат в заполненном состоянии.

  1. Используйте ударную дрель, чтобы просверлить 6 отверстий в соответствии со схемой настенного монтажа. Верхние отверстия должны иметь диаметр Φ8, а нижние отверстия могут быть идентичными или вместо этого могут иметь диаметр Φ6.
  2. Просверлите в общей сложности 6 распорных винтов диаметром Φ8 в верхних отверстиях и либо диаметром Φ8, либо Φ6 в нижних. Оттуда просверлите 3 подвесных винта в 3 верхних отверстия.
  3. Подвесьте котел на 3 закрепленных верхних винта, а затем закрепите на месте 3 дополнительными винтами снизу
ЗАЗОРЫ

Котел должен иметь зазор 100 мм со всех сторон от потолка, пола, боковой стены или неподвижных препятствий. Это должно быть соблюдено для безопасной и подходящей работы.

ПОДКЛЮЧЕНИЕ К ВОДЕ
  • Подключения подающей и обратной линии должны выполняться в соответствии с цветовой схемой и маркировкой, нанесенной на котел.
  • Подключения на входе и выходе сетевой воды должны выполняться в соответствии с цветовой схемой и маркировкой, нанесенной на котел.
  • При затяжке или ослаблении резьбовых соединений всегда используйте подходящие инструменты, такие как гаечные ключи с открытым зевом. Не используйте трубные ключи, удлинители или неподходящие инструменты, которые могут вызвать повреждение или утечку воды.
  • Установить продувку в радиаторах и любых высоких точках системы отопления.

Регулируемое заправочное соединение входит в состав котла. Его необходимо закрыть, когда в системе будет достигнуто давление и будет удален воздух. В качестве альтернативы он может быть заблокирован открытым, и для заполнения системы отопления и замены воды, потерянной во время обслуживания или удаления воздуха из системы, можно использовать традиционный контур наполнения. Контур заполнения должен быть установлен в непосредственной близости от котла или подключен к штуцеру подпитки воды.Контур наполнения должен быть установлен в соответствии с действующими правилами водоснабжения и должен быть удален после наполнения, а клапаны закрыты подходящими колпачками.

ПОТОК И ВОЗВРАТ ОТОПЛЕНИЯ

Эти соединения имеют размер ¾ ”для подключения к трубе диаметром 22 мм. На подающей и обратной линии должны быть установлены рабочие клапаны подходящего диаметра, чтобы можно было изолировать котел для обслуживания без опорожнения всей системы отопления. Мы рекомендуем гибкие шланги, так как зажимы для чрезмерной затяжки могут повредить внутренние детали котла, на что не распространяется гарантия.

ВХОД И ВЫПУСК ГОРЯЧЕЙ ВОДЫ

Эти соединения имеют размер 1/2 дюйма для подключения к 15-миллиметровой трубе с рабочим клапаном на входе для ограничения потока. Мы рекомендуем гибкие шланги, так как зажимы для чрезмерной затяжки могут повредить внутренние детали котла, на что не распространяется гарантия.

ТОЧКА СЛИВА

Точка слива должна быть установлена ​​в самой нижней точке системы отопления. Слив воды из котла через предохранительный клапан недопустим, так как мусор может помешать правильной работе клапана.

НАЧАЛЬНОЕ ЗАПОЛНЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ

Убедитесь, что запорные клапаны подачи и возврата открыты. Подсоедините заправочный контур к штуцеру пополнения воды, полностью откройте клапан и дайте системе медленно заполниться, пока манометр не покажет от 1 до 1,5 бар, после чего клапан пополнения должен быть закрыт. Удалите воздух из всех клапанов ручного выпуска, пока из системы не будет удален весь воздух. Во время этой операции необходимо будет пополнить систему.

РАСШИРИТЕЛЬНЫЙ СОСУД

Внутри котла установлен расширительный бак, чтобы обеспечить пространство для теплового расширения воды при нормальных рабочих условиях.Однако, если система содержит значительные объемы воды, необходимо установить дополнительный расширительный бак для обогрева снаружи.

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Завершите все трубопроводы перед подключением котла к электросети.

Убедитесь, что доступное сетевое напряжение совпадает с указанным на паспортной табличке.

Важно убедиться, что общая мощность, подаваемая в здание, имеет достаточную нагрузочную способность для обеспечения котла требуемой тепловой мощностью в дополнение ко всем другим приборам, которые могут быть подключены одновременно.

Кабель питания котла должен быть достаточного сечения, чтобы выдерживать требуемую нагрузочную способность. Он должен быть подключен через связанный изолирующий выключатель с минимальным зазором между контактами 3 мм на каждом полюсе, а система должна быть защищена автоматическим выключателем подходящего номинала.

Важно, чтобы котел был правильно заземлен, а проводка была проверена на соответствие действующим нормам IEE.

РАЗМЕР ЭЛЕКТРОПИТАНИЯ

В следующей таблице приведены технические характеристики для полного выбора электрокотлов Strom

.

ПОДКЛЮЧЕНИЕ К КОТЛУ

Клеммная колодка находится в верхней правой части котла и доступна после снятия передней панели.Кабель питания должен быть безопасно проложен к этой точке через кабельный ввод в верхней части правой панели котла.

Убедитесь, что соединительные кабели правильно подключены к нужным клеммам и надежно закреплены.

ПРОВОДКА ВНЕШНИХ УПРАВЛЕНИЙ

Рекомендуется подключение котла к внешнему блоку управления, например, комнатному термостату или программатору каналов. Коммутационное соединение блока управления должно быть без напряжения и подключено к соответствующим клеммам, как показано на электрической схеме.

ВВОД В ЭКСПЛУАТАЦИЮ

Включить электропитание котла. Убедитесь, что программатор установлен в нейтральное состояние, в котором он не требует нагрева.

НАСОС

Насос уже установлен в котле как часть отопительного контура и будет подключен к плате. При включении котла насос должен обеспечивать нормальную циркуляцию в рамках проверки работоспособности.

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Внешние контроллеры следует подключать в соответствии со схемами подключения, показанными ниже.Любые радиочастотные контроллеры могут быть подключены согласно инструкции по установке от производителя.

СОЕДИНЕНИЯ КОТЛА

  1. Клеммная колодка
  2. Предохранитель на 6 А
  3. Плата питания обогрева
  4. Гидравлическая плата
  5. Температура воды на выходе. Датчик
  6. Температура воды на входе. Датчик
  7. Датчик расхода воды
  8. Сенсорная панель управления
  9. Реле давления
  10. Прерыватель нагрева
  11. Температура подачи в системе отопления
  12. Температура обратной линии отопления
  13. Зуммер
  14. Мощность теплообменника
  15. Батарея внутренней памяти
ЭЛЕКТРИЧЕСКАЯ СХЕМА

Все электромонтажные работы должны выполняться в соответствии с действующими правилами электропроводки IEE BS7671.
Все электрические соединения должны выполняться квалифицированным электриком.

ЭКСПЛУАТАЦИЯ КОТЛА
Панель управления котлом

Первоначальное включение - ввод в эксплуатацию системы отопления

При первом включении котел выполняет самопроверку. Если обнаружены какие-либо неисправности, они будут отображаться на дисплее, и их можно будет определить в разделе «Поиск и устранение неисправностей» в данном руководстве. При подключении внешнего контроллера убедитесь, что он надежно подключен к котлу в соответствии со схемами подключения в данном руководстве, прежде чем включать питание котла.

При первом подключении питания к котлу, панель управления котла загорается, но питание не включается. В этом состоянии «Выкл.» Установщик может настроить время, день недели и температуру отопления на выходе из котла, а также желаемую температуру «приближения» на обратной линии отопления.

  1. Удерживайте кнопку меню в течение 2 секунд.
  2. Отображение изменится на «Часы». Регулировка с помощью знаков + и - позволит пользователю настроить день недели. Нажатие кнопки меню подтвердит настройку дня и затем вызовет мигание времени, нажатие знаков + и - соответственно изменит час, нажатие кнопки меню подтвердит час и вызовет мигание минут, и это можно соответственно отрегулировать и подтвердить. нажав кнопку меню.
  3. Нажатие кнопки Power вернет котел в исходное меню дисплея «Часы». Нажатие кнопки меню переключит дисплей на «Нагрев» и отобразится температура. Это желаемая температура нагрева, которой будет достигаться поток нагрева при выходе из котла, и ее следует устанавливать только в начале срока службы котла. Это должно быть установлено соответственно в зависимости от размера отопительного контура. Для небольшого дома это значение не должно быть выше 60-65 градусов.Однако для больших жилищ это значение должно быть установлено на уровне 65-70 градусов.
  4. Когда выбрана правильная температура, нажатие кнопки «Меню» будет циклически переключать дисплей на «diff» с другим числом, отображаемым ниже. Это разница в температуре подачи и обратной линии системы отопления, при которой котел выключится, чтобы остановить любые избыточные потери энергии или потенциальный перегрев системы. Котел перестанет работать независимо от того, будет ли достигнута желаемая температура в обогреваемых помещениях. Как правило, дифференциальную температуру следует установить на уровне 10-15 градусов, чтобы избежать нежелательного отключения системы во время периода нагрева, но ее можно отрегулировать в соответствии с требованиями конечного пользователя.
  5. Меню удержания вернет котел в исходное состояние, при этом удерживание кнопки Power в течение 2 секунд включит котел для начальной самопроверки. После завершения этой проверки убедитесь, что система правильно реагирует, запрашивая тепло через подключенный контроллер отопления (обычно повышая желаемую температуру в помещении).
Первое включение - ввод в эксплуатацию системы горячего водоснабжения

Комбинированный котел Strom будет отдавать приоритет производству горячей воды для любого питьевого оборудования, такого как душевые и краны, как и любой газовый комбинированный котел.Расход воды следует регулировать с помощью предлагаемого рабочего клапана на входе холодной воды, чтобы обеспечить достаточное повышение температуры от бойлера для любых бытовых применений. Ниже приведены рекомендации по расходу для повышения температуры на 30 ° C для каждой модели котла:

Пользователь может изменить желаемую настройку температуры горячей воды на выходе из пароконвектомата только при включенном выходе горячей воды с помощью кнопок увеличения и уменьшения на панели управления.По умолчанию установлено значение 45 ° C.

УСТРАНЕНИЕ НЕПОЛАДОК

По любым другим вопросам обращайтесь в компанию Strom ltd по телефону 0333 344 2474.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Электрокотлы Strom не требуют особого обслуживания, кроме следующих:

  • Система отопления должна заполняться и поддерживаться в рабочем состоянии при холодной воде при давлении 1–1,5 бар. Частое наполнение системы может вызвать образование накипи, коррозию и повреждение системы отопления, и этого следует по возможности избегать.Регулярная потеря давления может указывать на утечку в системе и должна быть исследована.
  • НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ ДОПУСКАЕТСЯ ВКЛЮЧАТЬ КОТЛ, КОГДА СИСТЕМА СУХАЯ.
  • В котле установлена ​​программа защиты от замерзания. Для того, чтобы это работало, к котлу необходимо постоянно подавать электроэнергию. В систему отопления можно добавить антифриз (не более 20% по объему), если котел будет простаивать длительное время. В противном случае необходимо отключить котел от электросети и полностью слить воду из системы, чтобы избежать повреждений от мороза.
ИНФОРМАЦИЯ О ГАРАНТИИ:

Все продукты Strom поставляются в соответствии со стандартными положениями и условиями (доступны по запросу или через наш веб-сайт). Настоящая Политика также применяется в дополнение к нашим условиям и положениям к любым электрическим котлам Strom, и, устанавливая этот продукт, вы соглашаетесь соблюдать эти Положения и условия и настоящую Политику. Настоящая Политика устанавливает гарантийный срок и исключения, которые применяются к электрическим котлам, для других продуктов, пожалуйста, посетите наш веб-сайт или соответствующие руководства.Настоящая Политика регулируется нашими Стандартными положениями и условиями, и ее следует читать вместе с этими условиями. Мы оставляем за собой право вносить изменения в эту политику в любое время.

Сведения о гарантии:
С учетом исключений, изложенных ниже, и любых применимых пунктов в наших Положениях и условиях, неисправные детали и продукты будут бесплатно заменены или отремонтированы компанией Strom или одним из ее представителей в течение применимого Гарантийного периода. Если работа выполняется персоналом, не связанным со Strom, или без ведома Strom, мы не сможем покрыть связанные с этим расходы, запчасти и оплату труда.Если компания Strom или ее представители не могут своевременно явиться на вашу собственность в поместье, мы оставляем за собой право разрешить выполнение работ третьим лицам после того, как предварительно согласованная стоимость будет согласована напрямую со Strom (соглашения, заключенные через третьих лиц, не принимаются).

Исключения:

  1. Эта политика применяется только в следующих случаях:
    • Продукт установлен и используется строго в соответствии с Условиями и инструкциями, прилагаемыми к продукту; и
    • неисправность не связана с несчастным случаем, неправильным использованием, неправильным обращением, неподходящими условиями воды (включая загрязнение или несоответствующее давление воды), накоплением известкового налета или любыми изменениями, модификациями или ремонтом какой-либо стороной, явно не указанной компанией Strom.
    • К неподходящим водным условиям относятся:
      1. Частное водоснабжение, не регулируемое органами водоснабжения
      2. Жесткая необработанная вода
      3. Добавки к воде, вызывающие коррозию продукта
      4. Отсутствие ингибитора коррозии в отопительных контурах
  2. Настоящая гарантия не распространяется на ущерб, возникший в результате простоя продукта или косвенный ущерб другим товарам, мебели или имуществу.
  3. Настоящая гарантия не распространяется на расходные материалы, связанные с продуктом.
  4. Установки, которые не выполнялись лицами, не обладающими соответствующей квалификацией, необходимой в их области для выполнения предпринятых работ (мы оставляем за собой право запросить копию сертификата на установку электроустановок)
  5. Гарантия
  6. не подлежит передаче и должна быть приобретена как новая у одного из наших дистрибьюторов.

Гарантийные сроки:
На все котлы Strom распространяется стандартная гарантия сроком 1 год, однако после завершения процедуры гарантии (см. Гарантийный ярлык) гарантия будет продлена до 2 лет бесплатно.

ПРИМЕЧАНИЯ:

_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________


Руководство пользователя котлов электрической системы Strom

- Оптимизированный файл
Руководство пользователя котлов электрической системы Strom - Исходный файл

Электрокотлов для промышленности и жилых домов. Широкий диапазон.

Электрокотлы широкого ассортимента для промышленности и строительства. Все, от погружного нагревателя на 1,5 кВт до самого большого электрокотла мощностью 750 кВт. Подключаемые на 10 МВт и более.

Сейчас он часто используется, например, в качестве дополнительного обогрева для одного или нескольких тепловых насосов. Стоимость установки электрического котла невысока, а работа выполняется быстро и легко. Когда на улице холодно и тепловой насос не может поддерживать тепло, дополнительный нагрев от электрического бойлера неоценим.

Резервное отопление тепловых насосов с помощью электрокотлов.

Тепловые насосы - это энергоэффективная альтернатива другим источникам тепла. Они работают, используя электричество для извлечения тепла из земли или воздуха снаружи. Тепловые насосы с воздушным источником прекрасно работают при определенной температуре наружного воздуха, но когда на улице очень холодно, тепловые насосы начинают терять свою эффективность и эффективность. На этом этапе тепловой насос испытывает трудности с отбором энергии извне, достаточной для поддержания заданной температуры.

Это когда для обогрева используется резервный источник тепла, пока наружная температура не повысится до приемлемого уровня. Выбор источника энергии, теплового насоса или электрического бойлера, выполняется системой автоматически и не требует внимания.

Дополнительный нагрев

Вспомогательное тепло включается автоматически, когда тепловой насос больше не может эффективно передавать тепло от внешней земли или воздуха к зданию. Он используется, когда что-то не так с тепловыми насосами.Это может быть техническая проблема или просто низкий КПД теплового насоса.

Использование электрических котлов Värmebaronen в качестве резервного источника энергии по отношению к другим источникам энергии обеспечивает не только удобство эксплуатации, но и надежную страховку от последующих повреждений системы в результате потери тепловой энергии.

Погружные нагреватели
Экономично и надежно. Подходит для большинства систем отопления. Также, например, для индивидуальных решений для промышленности.

Патроны электрические
Мощность 13-15 кВт.Легко подключается к системе отопления.

Электрокотлы EP 26 E & EP 42 E
Мощность 26-42 кВт. Компенсатор наружной температуры УТК-Э доступен в качестве принадлежности.

Электрокотлы EP 31-750 кВт
Для многоквартирного дома, коммерческого помещения или гостиницы или просто как дополнительное отопление для системы теплового насоса.

Соединяемые
Несколько электрических котлов EP могут быть соединены вместе с мощностью 10 МВт и более.

Индивидуальный заказ
Мы также изготавливаем котлы из разных материалов для различных температур и вариантов напряжения (230-690 В). Температура до 150 ° C.

Электрокотлы

В соответствии с пунктом 1 статьи 12 Регламента № 2016/679 Европейского парламента и Совета (ЕС) от 27 апреля 2016 г. о защите физических лиц в отношении обработки персональных данных и о свободном перемещении таких данных ( Общие правила защиты данных) и отменяющую Директиву 95/46 / WE (Dz.Урз.У.Л. № 119, с. 1) сообщаем, что:

1. Администратором ваших личных данных является Kospel SA с головным офисом в Кошалине, улица Ольхова 1, зарегистрированная в судебном реестре KRS под номером 0000047150, НДС: 6691311816, электронная почта: info @ kospel .pl, тел. 94 346 38 08.

2. Kospel S.A использует файлы cookie в аналитических, коммерческих и маркетинговых целях.

3. Ваши личные данные - в соответствии с пунктом 1 а) статьи 6 вышеупомянутой Директивы и в соответствии со статьей 173 - Закон о телекоммуникациях - будут обрабатываться на основе нашей информации об использовании файлов cookie и вашего согласия на обрабатывать ваши персональные данные для вышеуказанных целей.

4. Ваши личные данные будут храниться до отзыва вашего согласия на обработку данных. Вы имеете право отозвать свое согласие в любое время, не влияя на законность обработки персональных данных, на которые было дано согласие до его отзыва.

5. Вы имеете право просматривать, изменять и удалять свои личные данные, право ограничивать обработку ваших личных данных, право возражать против обработки ваших данных, а также право на переносимость данных.

6.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
