Подключение проходного переключателя: Подключение проходного выключателя – 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Подключение проходного выключателя

Иногда требуется управлять освещением с различных мест, точек. Например это может быть длинный коридор, где на входе и выходе устанавливаются выключатели, с помощью которых можно включать и выключать свет отдельно с каждого подключенного проходного выключателя, то есть при входе в коридор свет включается первым выключателем, а при выходе выключается вторым, или на оборот. Такую схему управления освещением также часто применяют на сходовых, когда нужно управлять освещением на каждом этаже отдельно, в спальнях часто устанавливают выключатели при входе, и возле кровати, чтоб можно было включить свет войдя в комнату, и выключить у кровати. Причем количество таких выключателей не ограничено.

На самом деле проходной выключатель – это не совсем выключатель, а переключатель.

Если в обычном выключателе контакта два, и они просто замыкаются и размыкаются, то в проходном выключателе контакта три, и один контакт просто переключается между вторым и третьим. Есть еще и перекрестный переключатель, с четырьмя контактами. Перекрестный переключатель используют когда нужно подключить более двух выключателей, схему такого подключения мы также рассмотрим в этой статье.

При подключении проходного выключателя стоит учитывать количество контактов, и закладывать не двухжильный кабель (как для обычного), а трёхжильный от выключателя до распределительной коробки, а в случае с перекрестным выключателем количество проводов в кабеле должно быть четыре. В остальном сам монтаж проходного выключателя практически ничем не отличается от монтажа обычного выключателя.

Подключить проходной выключатель очень просто, достаточно лишь знать схему. Для двух проходных выключателей эта схема выглядит так.

А так выглядят выключатели в работе.

Когда требуется подключить более двух проходных выключателей, то в схему добавляется перекрестный выключатель, сама схема будет выглядеть так.

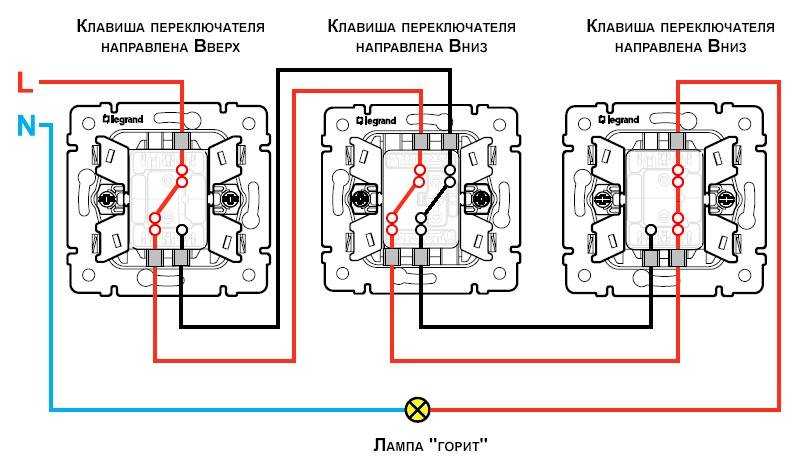

Работа трех проходных выключателей.

Если же нужно организовать управление освещением от четырех и более выключателей, тогда в схему добавляется еще нужное количество перекрестных выключателей.

Следует также отметить, что перед тем как покупать проходные выключатели нужно уточнить у продавца входят ли такие выключатели в серию понравившихся Вам выключателей и розеток, чтоб не иметь в дальнейшем разные выключатели в одном доме. В нашем магазине можно купить проходные выключатели, с розетками и выключателями одной серии компании Viko. Серия Carmen имеет обтекаемую и мягкую форму и гармонично сочетается со всеми видами декора. Серия Karre для тех, кто предпочитает красоту четких линий. Серия Vera для наружного монтажа.

И если у Вас все еще остались какие-то вопросы по поводу выбора проходных выключателей, розеток и прочего, то Вы всегда можете связаться с нами через форму обратной связи, либо заказать обратный звонок, и наш консультант ответит на все Ваши вопросы.

На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5

Который продается в наших интернет-магазинах:

1) Для физических лиц – это https://cable-ok.com.ua/kabel-vvg-p-ng-3kh35-gal-kat/

2) Для юридических лиц – это https://ptk-veles.in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3







схема управление светом с 2-х мест

Вопрос, как подключить проходной выключатель, возникает не только у владельцев просторных апартаментов. В любых интерьерных решениях проходной выключатель добавит комфорт в дизайн.

Схема переключателя отличается от разводки с обычным выключателем, хотя используются стандартные коробки. В статье рассмотрены особенности монтажа одноклавишного выключателя с двух мест на один светильник и разобраны варианты соединений.

Содержание

Конструкция и принцип работы

Проходной выключатель представляет собой коммутационное устройство с нормально-разомкнутыми контактами.

Имеет ручной привод, работает в сетях с напряжением 1000 вольт. Существуют два типа выключателя: для внутренней и для внешней проводки.

Для внутренней проводки выключатели убираются под штукатурку. Коробка для внешней коробки более объемная, так как содержит наполнение и крепится поверх стены.

Схема переключателя отличается от схемы разводки электропроводки с обычным выключателем. Хотя в монтаже используются стандартные коробки, кабеля и распределительные щитки.

На одну лампу возможно подсоединение, как проходного выключателя двухклавишного, так и одноклавишного

Внешне проходной переключатель напоминает обычный выключатель.

Это пластмассовая круглая или квадратная коробка с одной клавишей. Отличие находится внутри и заключается в способе присоединения контактов.

Цепь проходного переключателя имеет свою последовательность замыкания фазы, которая заключается в одновременном соединении и размыкании линий. Управлять лампой в таких случаях возможно с разных мест, и вам не придется подниматься по темной лестнице или идти в коридор выключать свет. Но проходные выключатели работают только в паре.

Также возможно подключение системы из 3 переключателей. В этом случае, с помощью перемычки, напряжение  можно контролировать даже из разных комнат.

Схемы подключения

Проходной выключатель, согласно схеме подключение на 2 коробки, основывается на различиях коммутации при работе.

И разораться в схеме подключения проходных выключателей означает избежать многие ошибки.

Схема электрическая

Поможет правильно понять систему порядка действия схема с одноклавишным выключателем.

Линейные проводники создают связь с коммутирующими точками. В это время перекидные контакты отключены и подсоединены к неактивным линейным проводам.

Когда нажимается на клавишу 1-го проходного переключателя, происходит замыкание подачи тока к лампе, и она гаснет. Параллельный выключатель переходит в выключенный режим.

Следует сразу предусматривать электрическую разводку с учетом схемы подключения проходных выключателей.

Монтажная схема с распредкоробкой

Монтажная схема проходного выключателя с двух мест представляет собой наглядное подробное изображение последовательности соединений и разрывов.

На схеме проходного выключателя кругом выделены распределительные коробки. Задействование коробки позволяет разорвать контакт между проводниками.

Проводники синего цвета подводят ноль, а желтые – фазу, черным отмечены коммутационные соединения.

Схема подключения проходного выключателя с двух мест

Схема подключения проходного выключателя с 2 мест будет удобна в многоуровневом помещении, большом доме, в отдельной комнате, где один выключатель можно расположить у входа, а другой – возле зоны отдыха.

К лампе подсоединяются одновременно земля и ноль. Ток подходит к выходу первого выключателя, провод второго выключателя подключается к лампе.

Выходы проходных выключателей соединяются друг с другом.

Принцип схемы подключения проходного выключателя с 2х мест прост. Когда размыкает цепь, один выключатель размыкает соединение, и второй выключатель тоже переходит в выключенное положение.

Заключение

Монтаж проходного одноклавишного выключателя нужно проводить сразу во время ремонта.

Отмерьте провода и подсоедините к коробкам выключателя, внимательно проверяя правильность подсоединения контактов.

Провода закладывают под штукатурку. Стену красят или заклеивают обоями.

Общие требования к прокладыванию проводки следует также учесть.  Провода не стоит размещать ближе, чем на 15 см к потолку.

Используйте монтажные коробки и аккуратно скрутите провода, закрепите стяжками, закройте изолентой оголенные места.

Серьезный подход к монтажу проходного выключателя во время ремонта позволит избежать многие ошибки и принесет пользу вашему дому. Ведь переходной выключатель очень удобное изобретение.

Много полезной информации — в видео.





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Схема подключения выключателя света Полное руководство и бесплатные шаблоны

Знания

Знайте все о схеме подключения выключателя света

Хотите нарисовать схемы подключения переключателей?

Программное обеспечение EdrawMax Wiring Diagram Software позволяет бесплатно создавать профессиональные электрические схемы с помощью легко редактируемых шаблонов и символов. Попробуйте!

Попробуйте бесплатно

В этой статье мы предлагаем полезных шаблонов проводки выключателя света для бесплатного использования , а также ввести типовые обозначения проводки в световую проводку для дальнейшего использования. Если вы мало знаете о схеме выключателя света, мы предлагаем базовую информацию о выключателях света для быстрого просмотра. Прочтите сейчас!

Схемы подключения выключателя света [Скачать бесплатно]

Ниже приведены некоторые практические иллюстрации проводки выключателя света , чтобы сделать наши мысли и концепции более точными. Вы можете использовать бесплатные шаблоны и редактировать их самостоятельно.

Подключение однополюсного выключателя

Это разводка однополюсного выключателя, в данном случае источник питания с выключателем, плюс два провода идут от выключателя к светильнику. Мы видим две латунные клеммы, оба черных провода под напряжением подключены к двум клеммам выключателя. Нейтральный белый, то есть белый провод, исходит от источника и соединяется с белым проводом и идет к свету. На свету к клемме подключаются и белый, и черный провода.

Источник: www.do-it-yourself-help.com

Схема подключения одного выключателя света

Вы должны понимать, как подключить схему подключения одного выключателя света при подключении выключателя света. Одиночные выключатели света, соединенные последовательно. Это означает, что когда один выключатель света в цепи включен, каждый выключатель света также будет включен. Но когда один выключатель света выключается, все выключатели света в цепи тоже будут выключены. Итак, если у вас есть четыре выключателя света в цепи, каждый из них будет управлять четырьмя выключателями света.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Проводка Два выключателя и две лампочки

Вам не нужно сильно разбираться в этой фигуре, так как уточнение упомянуто выше.

Здесь два переключателя находятся в одной коробке. Два провода, идущие от каждого выключателя, подключаются к свету. Белый провод подключается к одному выводу лампы, а черный провод подключается ко второму выводу.

Источник: www.do-it-yourself-help.com

Схема подключения 2-ходового переключателя

Схема подключения 2-позиционного переключателя изображает проводку, которая позволяет подключать входящие и исходящие цепи таким образом, чтобы их можно было включать и выключать с любого конца. Двусторонняя коммутация обычно осуществляется между двусторонней радиосвязью и передатчиком/приемником. Эта схема — быстрый способ показать вам, как работает двухпозиционный переключатель.

Подключение нескольких выключателей света

Здесь, на этой иллюстрации, случай уникален, поскольку мы подключаем несколько источников света к одному и тому же выключателю. От клеммы выключателя идут два провода, причем горячие, белые, а нулевой провод проходит к каждой клемме освещения.

Этот тип проводки заставляет несколько лампочек светиться одновременно. точнее

Источник: www.do-it-yourself-help.com

Схема подключения 3-ходового переключателя

Схема подключения трехходового выключателя представляет собой электрическую схему трехходового выключателя или трехходового автоматического выключателя. 3-позиционные переключатели управляют освещением, таким как настенные светильники, потолочные вентиляторы и комнатное освещение. Он может переключать электрические приборы, такие как кофеварки или обогреватели. Эти переключатели работают с трехштырьковой вилкой и могут иметь замочную скважину. Обычно они состоят из двух клавишных переключателей и центральной кнопки. Некоторые переключатели имеют одно положение вместо двух тумблерных переключателей.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Изучите символы электрической схемы выключателя света

Многие символы схем подключения можно выбрать для использования при создании схем подключения выключателей света. И на электрической схеме для всего этого всегда есть свои строгие правила обозначения. Таким образом, важно изучить их значения и использование, прежде чем использовать их, и вы можете щелкнуть и изучить символы схемы подключения здесь.

Создайте схему подключения света с помощью EdrawMax Diagram Maker [видеоурок]

Очень важно правильно подключить выключатель освещения . Неправильная его проводка часто приводит к пожару в распределительном щите, что приводит к значительным авариям. Это также может привести к поражению электрическим током. Таким образом, всегда лучше проконсультироваться с электриком, чтобы подключить свет и выключатель.

Разработчики света и выключателей должны сделать свой продукт эффективным и без дефектов. Таким образом, хорошо разработать их электрические схемы с помощью программного обеспечения, доступного в Интернете. И вот он!

Подробнее см. в видеоуроке:

Узнайте, как легко нарисовать электрическую схему выключателя света! Попробуйте программное обеспечение EdrawMax Wiring Diagram, чтобы использовать готовые шаблоны и редактировать их самостоятельно!

Программное обеспечение EdrawMax Wiring Diagram — это лучшее простое в использовании программное обеспечение, которое используется для создания диаграмм. EdrawMax предназначен для всех, независимо от того, являетесь ли вы инженером-электриком или человеком без технического образования. Вы можете легко разработать свою диаграмму, потому что программное обеспечение предоставляет вам все функции, которых вам будет достаточно при создании диаграмм. EdrawMax бесплатен для первоначального проектирования диаграммы, но если вы хотите более тщательно подготовить свою диаграмму, лучше выбрать ценовой вариант программного обеспечения.

Посмотрите это видео, чтобы узнать, как легко нарисовать электрическую схему выключателя света!

[Бонус] Узнайте больше о выключателе света — быстрое обучение

Совет 1: Что такое выключатель света?

Выключатель освещения — это электрический компонент, используемый для управления и управления освещением, лампочками, подключенным к нему оборудованием и любой подключенной к нему электрической розеткой. Выключатели бывают разных типов и используются для разных целей. Обычно переключатели только ВКЛЮЧАЮТ или ВЫКЛЮЧАЮТ устройство, которое к ним подключено. Но с течением времени с переключателем появились более продвинутые функции, такие как диммерные выключатели, которые затемняют свет и также включают / выключают его, переключатель, зависящий от времени, который срабатывает в указанное время, дистанционно управляемый переключатель, которым вы можете управлять с пульта дистанционного управления. место.

Вы можете увидеть выключатели света во многих устройствах, таких как автомобили, бытовая техника, машины и т. Д. Но выключатель света был изобретен для включения или выключения домашнего освещения, и они являются настенными выключателями.

Что находится внутри выключателя света?

Внешняя часть переключателя обычно выполнена из пластика. Внутри выключателя света есть пружина, которая заставляет кнопку двигаться вверх и вниз. Переключатель содержит два винта с латунными клеммами. Один находится в том месте, где черный провод, также известный как горячий, соединяет цепь, а другой — на стороне, где его соединяет черный провод источника питания.

Источник: wikipedia.org

Цвета проводов в выключателе света

Выключатель света имеет три провода.

• Белый провод также известен как нейтральный провод, и этот провод соединяется с серебряным винтом.
• Черный провод или иногда красный провод , также известный как горячий провод, входит в латунный винт.
• зеленый провод , заземляющий провод, соединяется с зеленым винтом в выключателе или электрической коробке.

Источник: www.belkin.com

Если вы хотите использовать эффективный инструмент для создания схемы соединений, попробуйте это!

Все в одном инструменте для создания диаграмм

EdrawMax

Программное обеспечение для создания электрических схем EdrawMax >>

• Предлагайте готовые шаблоны для создания диаграмм из выключатель света, проводка генератора, проводка потолочного вентилятора, проводка дома, проводка дверного звонка или другие схемы без особых усилий

• Импорт и экспорт карт чертежей в файлы различных форматов, например Visio.

• Кроссплатформенная поддержка — (Windows, Mac, Linux, Интернет)

Совет 2: Как работает выключатель света?

Когда ток проходит через выключатель к нагрузке, то есть к лампочкам, потолочным светильникам и т. д., он включает свет. Но когда вы нажимаете кнопку ВЫКЛЮЧЕНИЯ света, цепь полностью разрывается, и подача электричества прерывается. Что происходит, так это то, что между горячим проводом и выключателем всегда есть пространство. Когда мы замыкаем переключатель, он контактирует с горячим проводом, подающим питание на нагрузку, а затем со стандартным проводом на источник питания.

Подключение выключателя света

В этом разделе мы поговорим о том, как подключить выключатель света. Как правило, мы покупаем переключатель на рынке, но в некоторых уникальных ситуациях, когда вам нужно сделать его своими руками, выполните следующие действия.

Для подключения выключателя необходимо иметь эти инструменты и оборудование.

• Выключатель света на 15 ампер
• Проволочные гайки
• Универсальный нож
• крестовая отвертка
• Инструмент для зачистки проводов
• Плоскогубцы с игольчатыми губками

Мы рассмотрим две основные конфигурации подключения выключателя света.

Питание коммутатора

На первом этапе питание поступает на выключатель, а затем на свет. Для этой конфигурации вам придется работать с тремя проводами, упомянутыми выше.

• Снимите оболочку провода примерно на 6 дюймов, после чего вы увидите черный, зеленый и белый провода. Кроме того, очистите черный и белый провод примерно на ¾ дюйма.
• Соедините два медных провода дополнительным медным проводом.
• Вы должны сделать петлю для медных проводов внутри черных проводов, вращая их острогубцами.
• Подсоедините петлю черного провода, придав форму крючка винту клеммы, и поверните винт по часовой стрелке.
• Проделайте вышеуказанный шаг и с другими черными проводами.
• Теперь у вас есть свободный оголенный медный провод, создайте из него петлю, как описано выше, придайте петле форму крючка, зацепите ее зеленым винтом и снова поверните винт по часовой стрелке.
• Теперь вставьте всю систему в пластиковую коробку, затяните винты и включите питание, чтобы проверить свет.

Сила света

Теперь нужно настроить выключатель таким образом, чтобы питание исходило от света. Вы должны работать с белым, черным и одним оголенным проводом, идущим от коробки, которую вы настроили выше.

• Подсоедините петлю оголенного провода в форме крюка к коробке и выключателю.
• Теперь подключите петлю черного провода к клемме в нижней части переключателя.
• Подсоедините белый провод в форме крюка в верхней части клеммы переключателя.
• Вставьте конфигурацию внутрь коробки, затяните винт и снова включите свет для проверки.
