Как работает греющий кабель?

Как работает греющий кабель?

Бесплатный подбор оборудования и оптимизация проектов: [email protected]

Саморегулирующийся кабель имеет в основе полимерную матрицу, способную менять сопротивление в зависимости от окружающей температуры. Выше температура – меньше линейная мощность кабеля. Таким образом саморегулирующийся кабель контролирует тепловыделение на любом участке длины. Бытовой саморегулирующийся кабель – низкотемпературный, максимальная рабочая температура (при +10°С) это 65°С, то есть при +10°С включенный в сеть греющий кабель способен нагреться до 65°С. Максимальная температура воздействия (та температура внешней среды, при которой кабель сохраняет свои свойства) – 85°С, это имеет значение при обогреве кровли, где в летнее время кровля может разогреваться от солнечных лучей.

Кабель, включенный в сеть стремится к разогреву до 65°С, при положительной температуре он снижает мощность и сокращает энергопотребление. Но подключенный кабель работает, хоть и минимально постоянно.

Просто при положительных температурах мощность тепловыделение незначительно. Поэтому любую систему обогрева экономичней подключать через простейшее устройство типа СМП10, которое будет полностью отключать обогрев при +5°С например. Но удобство греющего кабеля заключается в том, что он исключает локальный перегрев, сам регулирует свою температуру в рамках заданного диапазона (что гораздо экономичней, чем при использовании, например, резистивного кабеля).

Таким образом – вручную его нужно отключать только в теплый период, в остальное время он может работать без вмешательства человека.

Совет инженера: Максим Селезнев

Ведущий инженер-проектировщик ООО «СКО Альфа-проджект»

WhatsApp

Задать вопрос специалисту

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Оставьте заявку на расчет
и получите скидку 5%

Спасибо, наш менеджер свяжется с вами в ближайшее время

Имя

Телефон

Почта

Город

Краткое описание проекта

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Ответим в течение 3 минут

Спасибо, наш менеджер свяжется с вами в ближайшее время

Ваше имя

Телефон

Суть вопроса

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Вышлем прайс через 5 минут

Спасибо, наш менеджер свяжется с вами в ближайшее время

Ваше имя

Телефон

Суть вопроса

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Оформление заказа оптом

Спасибо за заказ, наш менеджер свяжется с вами в ближайшее время

Ваше имя

Телефон

Комментарий к заказу

Поле “Телефон” обязательно для заполнения

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Стать партнером

Спасибо, наш менеджер свяжется с вами в ближайшее время

Ваше имя

Телефон

Сообщение

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Подобрать аналог товара

Спасибо, наш менеджер свяжется с вами в ближайшее время

Ваше имя

Телефон

Подобрать по товару

Поле “Телефон” обязательно для заполнения

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Выберите город

Саморегулирующийся греющий кабель – всё что нужно знать!

			Бытовые трубы: монтаж на трубу	Бытовые трубы: монтаж в трубу	Кровля, водостоки	Резервуары	Промышленные трубопроводы до 300 м
Без оплетки	Низкотемпературный	Полеолефин	16-30 Вт/м
C оплеткой	Низкотемпературный	Полеолефин					16-90 Вт/м
		Фторполимер		16-30 Вт/м
		UV-защита			24-40 Вт/м
	Среднетемпературный					24-60 Вт/м
	Высокотемпературный
	Взрывозащищенный

Нагревательным элементом саморегулирующегося кабеля является матрица из полупроводникового материала, сопротивление которого зависит от температуры окружающей среды и температуры объекта, на котором кабель установлен.

Появление греющего кабеля способного к саморегуляции линейной мощности и температуры нагрева без дополнительно контрольного оборудования позволило значительно расширить сферу применения кабельного обогрева в промышленной и бытовой сферах.

Производим греющий кабель

Саморегулирующийся кабель SAMREG 16-2

Розничная цена: 95 р. / м

Саморегулирующийся кабель SAMREG 16-2CR

Розничная цена: 270 р. / м

Саморегулирующийся кабель SRL 16-2

Розничная цена: 83 р. / м

Саморегулирующийся кабель SRL 16-2CR

Розничная цена: 200 р.

/ м

Саморегулирующийся кабель ALPHATRACE ATMI-CP17

Розничная цена: 705 р. / м

Саморегулирующийся кабель ALPHATRACE ATMI-CF17

Розничная цена: 1 020 р. / м

Перейти в каталог

Основные преимущества самрега

• Не боится перегрева на любом отдельном участке, запирания, даже при пересечении кабеля;
• эффект саморегуляции обеспечивает безопасный температурный режим объекта, что делает систему более надежной и долговечной;
• экономия электроэнергии за счет изменения линейной мощности на каждом отдельном участке обогрева;
• удобство монтажа, кабель можно нарезать на секции любой длины прямо на месте установки;
• возможность эксплуатации без терморегуляторов и систем автоматики.

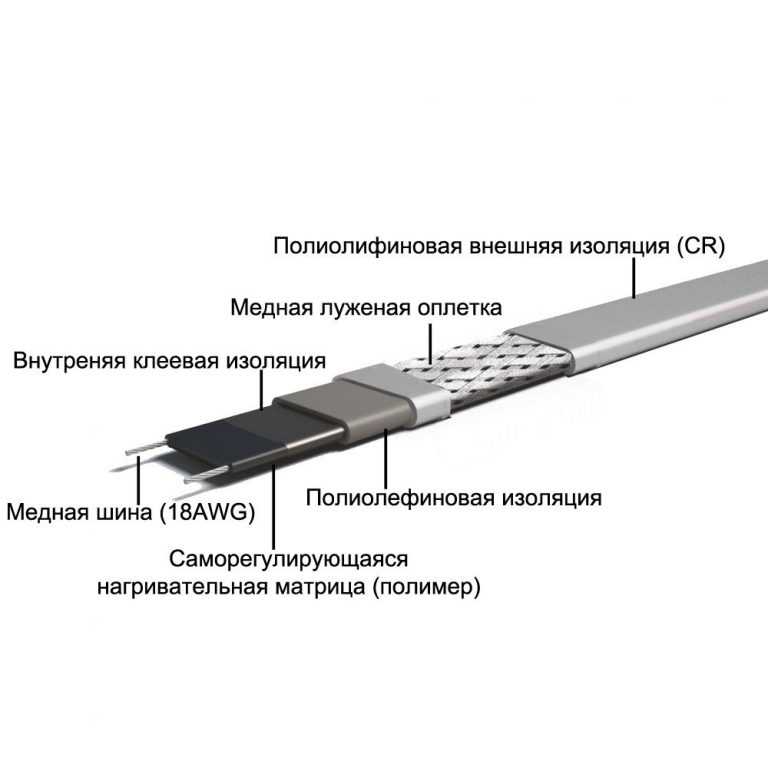

Строение греющего кабеля

Эффект саморегуляции

Вид готовой секции

Применение самрега

• Защиты от замерзания бытовых и промышленных трубопроводов, стартового разогрева и поддержания технологической температуры производственных процессов, в том числе водо-, нефте- и газо-проводов, канализационных, технологических и иных наземных и подземных труб;
• обогрева резервуаров, емкостей различного назначения, сепараторов, ресиверов, бункеров и технологических линий;
• защиты от замерзания системы внешних и внутренних водостоков кровли, а также в системах снеготаяния кровли малоэтажных и многоэтажных зданий, объектов коммерческой недвижимости, производственных и складских помещений.

В зависимости от максимальной рабочей температуры, самрег может быть

• Низкотемпературный (температурный класс Т6) – максимальная температура воздействия 85°С, рабочая температура 65°С;
• Среднетемпературный (температурный класс Т5) – максимальная температура воздействия 135°С, рабочая температура 110°С;
• Среднетемпературный (температурный класс Т4) – максимальная температура воздействия 190-200°С, рабочая температура 120°С;
• Высокотемпературный (температурный класс Т3) – максимальная температура воздействия 232-250°С, рабочая температура 190°С;

В бытовых системах кабельного обогрева, а также в системах обогрева кровли используется низкотемпературный греющий кабель. Среднетемпературный греющий кабель применяется в обогреве трубопроводов и резервуаров для поддержания технологических процессов. Высокотемпературный греющий кабель применяется в нефте-газовой промышленности, обычно для трубопроводов и резервуаров подверженных пропарке высокой температурой.

По степени взрывозащиты самрег делится

• Взрывозащищенный саморегулирующийся кабель имеет сертификат взрывозащиты международного таможенного союза и знак знак Ex (Explosion-proof), который содержит информацию о степени и виде взрывозащиты кабеля. Взрывозащищенный кабель применяется на объектах с повышенной пожаро- и взрывоопасностью. Подробнее
• Без взрывозащиты, применяется в системах обогрева промышленного и бытового обогрева, не требующих повышенных мер взрывозащиты или пожаробезопасности.

По конструктивному исполнению кабель может быть

• Экранированный – под внешней оболочкой кабеля расположена оплетка из луженых медных проволок, выполняющая функцию защиты от механических повреждений, а также функцию заземления кабеля. Кабель данного типа используется для систем обогрева, размещенных на открытом воздухе (кровле, водостоках), либо на объектах требующих дополнительной безопасности к эксплуатации электрооборудования (например, резервуаров, трубопроводов, производственных линий).
• Неэкранированный – без защитной оплетки. Данный типа кабеля используется для бытового обогрева трубопровода и монтируется только под теплоизоляционный материал.

Тип внешней оболочки греющего кабеля зависит от сферы его применения

• Полеолефиновая оболочка применяется в саморегулирующемся греющем кабеле бытового назначения для укладки под теплоизоляцию.
• Фторполимерная оболочка применяется в кабеле, допустимом к использованию в химически агрессивных средах, а также внутри трубопроводов и резервуаров с питьевой водой.
• Оболочка с защитой от UV-излучения содержит в составе UV-абсорберы, обычно это частицы мелкодисперсной сажи (не менее 2%), предохраняющие полеолефин от разложения под действием солнечной радиации. Подробнее

Кабель с полеолефиновой оболочкой

Кабель с фторполимерной оболочкой

Кабель с UV-защитой

Мощность греющего кабеля может быть различной, в зависимости от сферы применения и конструкции

• Саморегулирующийся греющий кабель для кровли применяют обычно от 24-40 Вт/м.
• Для обогрева бытового трубопровода – 16-40 Вт/м.
• Обогрев промышленного трубопровода и резервуаров – 15-90 Вт/м.

Форма поставки саморегулирующегося кабеля

Греющий кабель в бухтах 180-300 м

На отрез – кабель поставляется отрезками необходимой длины, либо в бухтах 180-300м.

Готовый комплект

Готовые комплекты – уже смуфтированные секции греющего кабеля, имеющие концевую заделку и силовой провод для подключения к системе питания. Смуфтированные секции готовы к работе, требуется только установить их согласно инструкции.

Срок службы греющего кабеля

Узнать подробнее

Срок службы греющего кабеля зависит от качества материала полупроводниковой матрицы, скорости её деградации, так называемого «старения матрицы». Фактически кабель работает 10-15 лет, но постепенно мощность кабеля снижается в результате потери матрицей своих проводящих свойств.

Чтобы компенсировать этот процесс, при производстве кабеля закладывается 30-40% запаса мощности. Скорость износа матрицы зависит от нескольких факторов, определяющим является количество включений системы, «холодных пусков». Идеальный режим работы системы обогрева – поддержание температуры, а именно – включение в начале сезона и постоянная работа в штатном режиме автономного управления. Подробнее

Управление системой на основе саморегулирующегося кабеля

В системах бытового электрообогрева обогрева трубопровода (водопровода, канализации) дополнительные приборы контроля не требуются, в случае подключение одной линии обогрева длиной до 20м. Системы, состоящие из нескольких линий требуют дополнительных мер безопасности в виде автоматов дифференциальной защиты. Для управления обогревом промышленных трубопроводов и резервуаров применяются шкафы управления. Подробнее

В системах обогрева кровли применяют шкафы управления различных типов от простых бытовых, объединяющих в себе контроллеры и терморегулятор, до сложных систем с многоуровневой защитой, устройствами плавного пуска и так далее. Подробнее

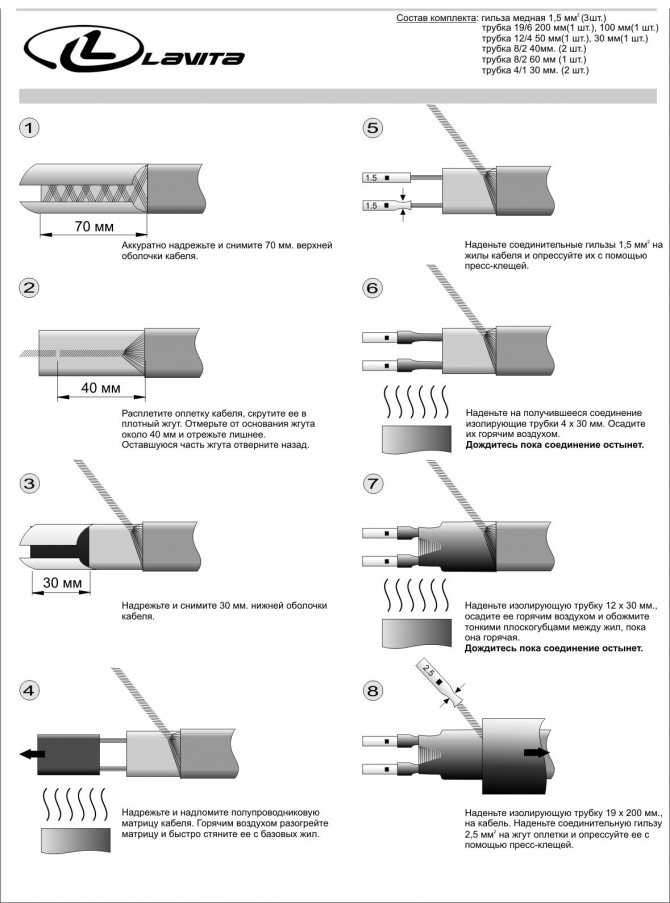

Особенности монтажа греющего кабеля

Монтаж саморегулирующегося греющего кабеля в системах бытового трубопровода можно осуществлять самостоятельно, используя инструкцию по установке нагревательных секций.

В случае работы с греющим кабелем на отрез, секции изготавливаются посредством муфтирования (заделки концевой и соединительной части). Для подключения отрезка кабеля к сети используют силовой провод необходимой длины.

Готовые комплекты кабеля снабжены концевой и соединительной муфтой, имеют питающий провод (2-2,5м) и евровилку для включения в сеть.

Монтаж греющего кабеля на кровле и водостоков требует специальных знаний и опыта работы с электротехнической продукцией. Особенности устройства обогрева кровли, а также правила подбора комплектующих и монтажа мы приводим в отдельном разделе. Подробнее

Расчет длины кабеля для системы обогрева

Способы расчета количества самрега для различных систем обогрева определяется типом объекта (кровля, трубопровод, водосток, резервуар), требований к системе, исходных данных (минимальной температуры), и так далее.

Количество кабеля для обогрева края кровли рассчитывается исходя из требования 250-300 Вт/м2, в зависимости от сложности участка и материала из которого изготовлена кровля. При этом линейная мощность кабеля может варьироваться от 24 до 40 Вт/м. Общая мощность регулируется шагом укладки кабеля.

Водосточные трубы, лотки и ливневки обогреваются кабелем 30Вт/м (для пластиковых труб), в 40 Вт/м для металлических. В 1 нитку обогреваются водостоки менее 150мм, более 150мм – в 2 нитки. Ливневки и водосборные лотки менее 150мм – в 2 нитки, более широкие – в 3 нитки. Подробнее о расчете системы обогрева кровли

Мощность кабеля для системы обогрева труб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала, и минимальной температуры окружающей среды. Существует таблица для расчета мощности кабеля для обогрева трубопровода, приведенная в соответствующем разделе.

Длина греющего кабеля для бытовых труб зависит от мощности выбранного кабеля, чтобы обеспечить соответствующую параметрам мощность системы. Если, например по таблице рассчитаная мощность кабеля 36 Вт/м, то в системе можно применить 2 нитки греющего кабеля линейной мощностью 16 Вт/м. На отдельных участка трубопровода, нуждающихся в дополнительном обогреве (чаще всего это запорная арматура), кабель укладывается по правилам, указанным в соответствующем разделе. Подробнее

Для резервуаров применяется экранированный кабель 15-90 Вт/м, укладывается змейкой на поверхность резервуара, образуя витки. Обогревается часть поверхности резервуара в зависимости от теплопотерь. Подробнее

Максимальная длина секции греющего кабеля

Узнать подробнее

Для проектирования кабельного электрообогрева необходимо знать количество отрезков (линий), объединенных системой управления. Максимальная длина секции определяется линейной мощностью кабеля, превышение этой длины приводит к преждевременному выходу системы из строя, нарушению работы автоматики и в конечном итоге может стать причиной аварийной ситуации. Таблица стартовых токов для кабеля различной мощности в следующей статье.

Стартовый ток саморегулирующегося кабеля

Узнать подробнее

Пусковой ток – максимальный ток, возникающий при включении кабеля в систему. Он зависит от линейной мощности кабеля и температуры окружающей среды в момент включения системы, так называемого «холодного старта». Особенностью саморегулирующихся нагревательных лент являются значительные СТ, иногда в 4-5 раз превышающие номинальное значение. От величины стартового тока зависит номинал автоматики, а также энергопотребление системы. Чем длиннее секция греющего кабеля, тем выше стартовый ток в момент включения. Подробнее

Качество саморегулирующегося кабеля

Узнать подробнее

Требования по безопасности и качеству кабельно-проводниковой продукции распространяются и на нагревательный кабель. Российские стандарты обязуют производителей сертифицировать электротехнические изделия, поставляемые на территории РФ. Сертификат Таможенного Союза подтверждает соответствие изделия требованиям пожаро- и электробезопасности, а также соблюдения технологий производства. Под качеством кабеля в данном случае подразумевается лишь его безопасность при эксплуатации.

Соответствие заявленным характеристикам, таким как мощность, срок службы, удобство монтажа, экономичность – сертификаты не подтверждают. Чтобы оценить качество кабеля, необходимо ознакомиться с его характеристиками или даже в некоторых случаях запросить у производителя или дилера протоколы испытаний. Подробнее

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

WhatsApp

Бесплатный расчет проекта

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Саморегулирующиеся нагревательные кабели с регулируемой производительностью • eltherm

Саморегулирующиеся нагревательные кабели являются частью нашего широкого ассортимента продукции. Будь то защита от замерзания для предотвращения замерзания трубопровода или среды или поддержание температуры

— у нас есть правильное решение для вашего применения. В нашей серии ELSR (ELtherm-саморегулирующийся) мы предлагаем вам саморегулирующийся нагревательный кабель для различных диапазонов и температурных классов. Основное преимущество: саморегулирующиеся тепловые кабели могут быть отрезаны от рулона по длине и имеют постоянную мощность на метр. Кроме того, они очень просты в установке.

• Низкотемпературный: до 80 °C
• Среднетемпературный: до 110 °C
• Высокотемпературный: до 250 °C

К нашим продуктам

• Саморегулирующийся с регулируемой мощностью
• 0 различные температурные диапазоны (низкие, средние и высокие температуры)
• Градация мощности в соответствии с потребностями
• Высокая химическая стойкость
• Не требуется ограничение температуры (важно для опасных зон)
• Простота установки
• Может быть отрезана по длине от рулона
• Соединение с помощью разъемов

Trace heater with protective tin-plated copper braid for all low-temperature and medium-temperature applications.”> БО

АО

БОТ

АФ

“> БФ

Продукция в области саморегулирующихся тепловых кабелей

Для высокотемпературных применений позвольте нашим инженерам по применению проконсультировать вас без каких-либо обязательств. Свяжитесь с нами сейчас.

---

ELSR-N

Универсальный саморегулирующийся нагревательный кабель ELSR-N предназначен для предотвращения замерзания и поддержания температуры в…

Больше информации

ELSR-LS

Универсальный саморегулирующийся нагревательный кабель ELSR-LS — это наша «облегченная» версия для температур до 80 °C. Это отопление…

Больше информации

ELSR-M

Греющий кабель ELSR-M очень гибкий и используется для специальных применений, где необходимы монтажные размеры…

Больше информации

ELSR-R

Серия ELSR-R используется там, где ее круглая форма облегчает установку в уплотнительные и дверные профили. Типичный…

Больше информации

ELSR-W

ELSR-W используется для поддержания температуры на трубопроводах горячей воды и линиях удаления жира в столовых или коммерческих…

Больше информации

ELSR-Ramp

ELSR-Ramp для защиты от замерзания специально разработан для бетонных пандусов и наружных поверхностей.

Больше информации

ЭЛСР-ФХП

Под фундаментами охлаждаемых складских помещений возможно промерзание и морозное пучение. Это может привести к деформации…

Больше информации

ELSR-H

Серия высокотемпературных электронагревателей ELSR-H предназначена для поддержания температуры в промышленных процессах и…

Больше информации

ELSR-SH

Линейка высокотемпературных электронагревателей ELSR-SH предназначена для поддержания температуры в промышленных процессах и…

Больше информации

ELSR-SHH

Линейка высокотемпературных электронагревателей ELSR-SHH предназначена для поддержания температуры в промышленных процессах и…

Больше информации

ELSR-M-AF/BF

ELSR-M-AF/BF Предназначен для защиты от замерзания труб и трубопроводов с сезонным воздействием. Типичные области применения:…

Больше информации

Ящик для инструментов

В новом ящике для инструментов eltherm есть все необходимое для подключения и подключения саморегулирующихся электронагревателей eltherm…

Больше информации

---

• 1

Саморегулирующийся кабель обогрева применяется в различных отраслях промышленности. От обогрева бункера для сахара для предотвращения образования конденсата до обогрева желоба – мы найдем индивидуальное решение для ваших требований. Саморегулирующийся нагревательный кабель проектируется индивидуально и изготавливается по индивидуальному заказу нашими инженерами. Например: По трубопроводу техническая вода проходит через зал. Для защиты воды от замерзания в зимнее время трубопроводы необходимо утеплять. Это предотвращает замерзание труб без необходимости обогрева всего зала. Для этой цели подходит нагревательный кабель ЭЛСР-Н (например).

Типичные приложения в:

• Химия и нефтехимия (ЭЛСР-Н,-LS, -H, SH, -SHH)
• Пищевая промышленность (ЭЛСР-N,-LS, -M)
• Морская и шельфовая (ЭЛСР-N,-LS )
• Трубы и гибкие трубки питьевой воды (ЭЛСР-М-АФ/БФ)
• Открытая площадка (ЭЛСР-Пандус)
• Криогенные резервуары для хранения (ЭЛСР-ПТН)
• Нефть и газ (ЭЛСР-Н, -Ш, ШХ)

Саморегулирующийся или самоограничивающийся? Эти термины часто используются как синонимы, причем самоограничение наиболее точно описывает, как это работает. Саморегулирующиеся нагревательные кабели состоят из двух параллельных токопроводящих жил, встроенных в нагревательную матрицу, легированную углеродными частицами. Над ней находится изоляция и (в зависимости от конструкции) алюминиевая фольга или защитная оплетка и, наконец, внешняя оболочка. При повышении температуры во время работы молекулярное расширение увеличивает расстояние между частицами углерода. Сопротивление увеличивается, а мощность падает. Когда температура падает, этот процесс меняется на обратный, и производительность увеличивается. Эта процедура регулирует или ограничивает нагрев в зависимости от температуры окружающей среды и предотвращает перегрев электронагревателя.

Как работает саморегулирующийся нагревательный кабель

Вам нужен регулятор температуры?

Благодаря тому, как работает кабель , устраняется необходимость в регулировке с помощью дополнительных аксессуаров. Тем не менее, саморегулирующиеся нагревательные кабели также могут эксплуатироваться с соответствующей технологией измерения и контроля ( напр. ЭЛТК-14 ). С помощью системы управления кабели не включены постоянно и, следовательно, потребляют меньше энергии. Мы будем рады обсудить с вами, является ли работа с системой управления или без нее правильным выбором для вашего приложения. Кроме того, некоторые нагревательные кабели ELSR имеют допуск для использования во взрывоопасных зонах , и мы также можем предложить специальный ассортимент продукции для США и Канады.

Электронагреватель ELSR (саморегулирующийся) используется для предотвращения замерзания и поддержания температуры на Сосуды, трубы, клапаны и т. д. Может быть погружен в жидкости. Оснащен химически стойким защитным кожухом * (см. вариант «ВОТ»), возможен обогрев трубы не только внутри водопровода, но и в агрессивных средах . Дополнительную информацию о номинальном напряжении, радиусе изгиба или температуре окружающей среды можно найти на веб-страницах, посвященных продуктам. Там вы также найдете дополнительные документы, такие как технические паспорта и разрешения / сертификаты. Не стесняйтесь проверить наш канал YouTube для получения инструкций по сборке.

*Список химической стойкости для саморегулирующихся электронагревателей

Кабель нагревательный саморегулирующийся ЭЛСР-Н для прокладки в трубопроводе.

Одобрения

Нагреватель трассировки

ЭЛСР-Н, ЭЛСР-ЛС, ЭЛСР-М, ЭЛСР-Р, ЭЛСР-З, ЭЛСР-Н

Комплект для подключения

эл. г. El-Clic-P (или ELVB-…)

Комплект концевой заделки

ЭЛ-ЕС…

Распределительная коробка

напр. ЭЛАК-РС

Фитинг для монтажа на трубу

ELMW-…, ELB-…

Крепеж и самоклеящиеся ленты, пленки

ELB-…

Изоляционная втулка

ЭЛИСД-. ..

Предупреждающий знак

ЭЛЬ-ВС…

Регулятор температуры

ЭЛТК-14

1. Нагреватель трассы:

   ЭЛСР-Н, ЭЛСР-ЛС, ЭЛСР-М, ЭЛСР-Р, ЭЛСР-З, ЭЛСР-Х

2. Комплект для подключения:

   е. г. El-Clic-P (или ELVB-…)

3. Комплект концевой заделки:

   ЭЛЬ-ЕС. ..

4. Распределительная коробка:

   напр. ЭЛАК-РС

5. Монтажный фитинг на трубу:

   ЭЛМВ-…, ЭЛБ-…

6. Крепеж и самоклеящиеся ленты, пленки:

   ЭЛБ-…

7. Изоляционная втулка:

   ЭЛИСД-. ..

8. Предупреждающий знак:

   ЭЛЬ-ВС…

9. Регулятор температуры:

   ЭЛТК-14

10. Датчик температуры:

    ЭЛТФ-…

Приезжаете из США или Канады?

Ознакомьтесь с нашим портфолио для Северной Америки.

Разработка вашего преимущества

Ваши процессы в руках экспертов

Мы разрабатываем комплексные решения для процессов производства, хранения, обработки и транспортировки. Наши инженеры стремятся точно понять ваши технические требования. Они гордятся тем, что разрабатывают наилучшее решение для обогрева.

Найдите свой контакт сейчас!

элтерм дизайнер 2.01

eltherm Designer предоставляет инструменты для расчета, выбора и планирования систем и решений EHT для сосудов и резервуаров. Выбор подходящего электронагревателя eltherm, выбор сопутствующих принадлежностей и расчет ключевых элементов конструкции EHT никогда не были такими простыми. Это программное обеспечение предоставляется бесплатно.

Это программное обеспечение предоставляется бесплатно.

Загрузить сейчас

Саморегулирующиеся нагревательные кабели состоят из двух параллельных питающих проводов, встроенных в сшитый резистивный нагревательный элемент, легированный углеродными частицами. По мере повышения температуры расстояния между этими углеродными частицами увеличиваются из-за молекулярного расширения. При увеличении сопротивления мощность уменьшается и наоборот. Благодаря этому процессу будет регулироваться нагрев и предотвращаться перегрев электрообогрева.

Мы здесь для вас

Контактное лицо

В пути по всему миру
всегда в пределах досягаемости

Телефон: +49 (0) 27 36 / 44 13-0

Факс: +49 (0) 27 36 / 44 13-50

Электронная почта: [email protected]

Связаться с нами

Саморегулирующийся нагревательный кабель | Heat-Line

Главная » Видеоблог » Электрические требования к саморегулирующимся нагревательным кабелям

22 декабря 2021 г. | by JPosti

На протяжении многих лет нас часто спрашивают об электрических требованиях к саморегулирующимся нагревательным кабелям Heat-Line и саморегулирующимся кабелям. Наш основатель и главный электрик Лорн Хейз отвечает на эти важные вопросы о наших саморегулирующихся кабелях.



Какую электрическую цепь следует использовать?

Наши клиенты спрашивают: «Зачем нам нужна выделенная цепь для наших систем защиты от замерзания?» Выделенная цепь означает, что если это цепь на 240 вольт, мы защищаем цепь особым образом, так что система защиты от замерзания защищена только одним 2-полюсным прерывателем цепи на 15 или 20 ампер в зависимости от приобретаемого продукта.

Автоматический выключатель на 15 А в жилом доме, предназначенный для EDGE-CUTTER Heat-Line и Paladin для кабельной системы обогрева крыши

Причина, по которой требуются выделенные розетки и выделенные каналы, заключается в том, что защита от замерзания — это то, чему мы не хотим помех. Например, осветительные и другие нагревательные приборы не должны быть подключены к той же цепи, что и защита от замерзания, потому что они могут непреднамеренно создать слишком большую нагрузку на цепь и вывести ее из строя. Когда у нас есть выделенная цепь, это цепь, которая предназначена только для защиты от замерзания, и не будет проблем с неприятным отключением, и не будет помех от других приборов или нагрузок в этой конкретной цепи.

Можно ли подключить саморегулирующуюся систему нагревательного кабеля к удлинителю?

Другой вопрос, который нам часто задают: «Почему мы не рекомендуем использовать удлинители?» Мы никогда не рекомендуем использовать удлинители с нашими саморегулирующимися кабелями по следующим причинам. Удлинительный шнур добавляет к цепи еще 2 соединения, и качество удлинительного шнура не может быть подтверждено в соответствии с электрическими требованиями для нагревательной нагрузки. Саморегулирующиеся системы нагревательных кабелей всегда должны подключаться непосредственно к розетке или розетке, от которых они питаются.

Система нагревательного кабеля не должна подключаться к удлинителю, а должна быть подключена непосредственно к розетке. которые не подключаются к розетке, а вместо этого жестко подключены к распределительной коробке. Комплект шнура должен быть профессионально установлен, поэтому удлинители не требуются.

Комплект шнура и варианты нагревательного кабеля с вилкой на конце

Защита от замерзания системы водоснабжения является важной нагрузкой

Цепи в вашем доме могут иметь до 12 устройств в одной цепи. Если вы перегрузите эту цепь, вы можете потерять свет, вы можете потерять телевизор или звуковую систему, но для защиты от замерзания важно не потерять нашу воду. Мы не хотим, чтобы наши трубы замерзали, препятствуя подаче воды в дом. Если трубы замерзнут, это может привести к поломке, а также к другим повреждениям. Вот почему выделенная цепь и выделенная розетка чрезвычайно важны при использовании наших саморегулирующихся кабелей. Когда мы имеем дело с защитой от замерзания, мы считаем, что это важный источник воды в вашем доме, и он должен быть защищен одним контуром и выделенным выходом.
