Ваттметр схема подключения

Измерив напряжение U и силу тока в цепи постоянного тока, мощность ее можно определить по формуле Эту мощность можно также измерить электродинамическим ваттметром. Электродинамический ваттметр состоит из измерителя той же системы, шкала которого проградуирована в значениях мощности. Неподвижная катушка ваттметра называется токовой или последовательной, так как соединяется последовательно с приемниками энергии рис. Подвижная катушка ваттметра и безреактивное добавочное сопротивление из манганина представляет собой цепь напряжения или параллельную цепь ваттметра, так как она присоединяется параллельно приемнику энергии рис. Схема устройства электродинамического ваттметра.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Ваттметры. Виды и применение. Работа. Примеры и параметры
• Включение ваттметра в измеряемую цепь
• Аналоговый и цифровой ваттметр
• Измерение мощности тока. Схема включения ваттметра. Схемы измерения мощности.
• Цифровой ваттметр
• Какую мощность измеряет ваттметр
• Как подключить ваттметр

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Обзор ваттметра P06S-20, P06S-100

Ваттметры. Виды и применение.

Работа. Примеры и параметры

Думаю, все вы курсе, что электрический ток может выполнять работу. Например, вскипятить воду в электрочайнике, перемолоть кофе в кофемолке, согреть курицу в микроволновке и так далее.

Все эти бытовые приборы являются нагрузкой для домашней сети. Дело в том, что чайник обладает большей мощностью, чем лампочка. В этом случае можно сказать, что мощность чайника будет больше, чем мощность лампы в единицу времени, например, за секунду. Чтобы точно измерить, во сколько раз чайник потребляет электрической энергии больше, чем лампочка, нам нужно измерить мощность чайника и лампочки. Ваттметр — это прибор, который измеряет потребляемую мощность какой-либо нагрузки.

Выделяют три группы ваттметров:. Так как наш сайт посвящен электронике и электротехнике, то мы будем в этой статье рассматривать только ваттметры постоянного тока и низкой частоты. Под низкой частотой подразумевается частота в Герц. Итак, вы уже все в курсе, что любая нагрузка для электрического тока потребляет какую-либо мощность.

Мощность постоянного тока выражается формулой:.

P — это мощность, которая выражается в Ваттах Вт,W. I — сила тока, которую потребляет нагрузка, выражается в Амперах. U — напряжение, которое подается на нагрузку, выражается в Вольтах. Поэтому, чтобы найти мощность какой-либо нагрузки, которая подсоединена к постоянному току, достаточно перемножить значение силы тока и напряжения.

Например, на этом фото мы видим вентилятор от компьютера, который подцепили к лабораторному блоку питания. Вы ведь не будете каждый раз таскать с собой громоздкий блок питания или два мультиметра , которые будут измерять и ток и напряжение?

Поэтому, в настоящее время ваттметры представляют из себя законченные приборы, которые очень легко соединяются с потребляемой нагрузкой. Все элементарно и просто! Некоторые из них идут в комплекте со шунтом. Схема подключения источника постоянного тока и нагрузки в таком ваттметре выглядит так.

Ну и самый бюджетный вариант — это взять ампервольтметр и просто умножать значения тока и напряжения. То есть, теоретически, он может измерять мощность до 5 кВт. Мощность переменного тока вычисляется по формуле:. P — мощность, Ватт.

I — сила тока, Ампер. U — напряжение, Вольты. Что еще за косинус фи? И что он вообще означает? Если вспомнить осциллограмму переменного напряжения из нашей домашней розетки, то она будет выглядеть вот так:. Если же запитать какую-нибудь нагрузку, типа лампочки накаливания, то у нас в дело пойдет также такой параметр как сила тока. Так как лампочка накаливания не обладает никакой емкостью или индуктивностью, то сила тока у нас будет синфазно меняться с напряжением. Например, синхронное плавание.

Там участники все делают вместе и одинаково. Так вот, такой параметр как сила тока и напряжение на лампочке тоже действуют синфазно. Она начинается в этом же месте, где и напряжение. Сила тока равняется нулю и напряжение тоже равняется нулю в том месте, где пересекаются эти синусоиды, значит и мощность в этот момент тоже будет равняться нулю.

Но весь прикол в том, что каким-то чудом радиоэлементы, обладающие индуктивной или емкостной составляющей конденсаторы, катушки, трансформаторы и тд умудряются сдвигать синусоиду силы тока. И у нас осциллограмма силы тока уже будет принимать примерно вот такой вид:.

Что здесь произошло? Так как первичная обмотка трансформатора обладает индуктивностью, то эта самая индуктивность сдвинула осциллограмму силы тока. Более подробно можете прочитать в статье активное и реактивное сопротивление. В зависимости от значения индуктивной или емкостной составляющей, сила тока может либо опережать либо отставать от напряжения.

Короче говоря, не будем рассматривать тригонометрию, скажу просто, что для расчета мощности берут косинус значения этого угла. Ну что же, давайте познакомимся с ним поближе.

Первая строка на ваттметре — это часы. Они начинают счет только тогда, когда в розетку ваттметра включена какая-либо нагрузка. Нагрузкой в нашем случае может быть любой электробытовой прибор: утюг, паяльник, светильник и так далее. Третья строка — это расчет стоимости электроэнергии. Измеряется в Киловаттах умноженных на Час КВатт х час.

Запомните, там знак не деления, а умножения! Вот за эти киловатт-часы мы и платим денежку провайдерам электрической энергии ;-. Сейчас никакая нагрузка не включена в розетку ваттметра. Смотрим на дисплей:. Ничего себе, почти вольт. Можно замерить частоту. Ну и мощность также будет равняться нулю. Напряжение сразу идет на первичную обмотку трансформатора. Включаю свой трансформаторный блок питания в сеть Вольт. Итак, напряжение в розетке ,8 Вольт:. К блоку питания я подцепил лампочку на 12 вольт.

Итого, нагруженный блок питания у нас потребляет 0, Ампера. Power Factor — коэффициент мощности, он же косинус фи. Почти все сходится с небольшой погрешностью. Давайте проведем еще один опыт. Возьмем лампу накаливания на Вольт и подцепим ее через ваттметр в сеть. Так как лампочка накаливания у нас не обладает ни индуктивностью, ни емкостью, то на графике синусоида силы тока и напряжения будет примерно выглядеть вот так.

То есть синхронно:. Фи в этом случае равен нулю сдвига фаз между ними нет. Вспоминаем школьный курс тригонометрии и помним, что косинус нуля — это единичка! Проверяем на опыте. Power Factor, он же косинус фи , высвечивает единичку.

Все верно! Замеряем потребляемую силу тока:. Замеряем напряжение:. Все также сходится с небольшой погрешностью ;-. Немного отходя от темы, давайте еще напоследок глянем, какую мощность потребляет светодиодная лампа. Всего 6 Ватт! А светит она даже получше 25 Ваттной, которую я использовал в опытах. Вывод делайте сами. Как я уже сказал, брал на Али. Выбирайте любой понравившийся на сетевое напряжение.

А вот здесь ваттметры на постоянный ток. Выбирайте на ваш вкус и цвет! Оглавление 1 Что такое ваттметр 2 Мощность постоянного тока 3 Ваттметры для постоянного тока 4 Мощность переменного тока 5 Ваттметр цифровой на сетевое напряжение 6 Косинус фи и реактивная нагрузка 7 Косинус фи и активная нагрузка 8 Где купить ваттметр. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

Включение ваттметра в измеряемую цепь

Одной из важнейших характеристик электрической цепи является ее мощность. С помощью данного параметра определяется величина работы, которую электрический ток выполняет за определенную единицу времени. Все устройства включаемые в цепь должны иметь мощность, соответствующую мощности конкретной сети. Для замеров мощности электрического тока применяется специальный измерительный прибор — ваттметр. В основном он нужен в сетях переменного тока, определяя мощность включенных приборов, а также для тестирования сетей и их отдельных участков, контроля и слежения за режимом работы электрооборудования, учета потребленной электроэнергии. До того, как выполняется измерение мощности ваттметром, на исследуемом участке предварительно измеряется сила тока и напряжение.

Дан ваттметр на номинальный ток 5 А и номинальное напряжение В. Как Значение сопротивления шунта для подключения ваттметра для схемы.

Аналоговый и цифровой ваттметр

Ваттметр, — энергомер, компактный счётчик мощности Ватты. Более крупный аналог — стационарный счётчик, устанавливаемый на входе электрической сети в помещение. Ответственен за суммарную мощность всех потребителей энергии. Бытовой прибор применяется частным порядком для отдельного потребителя, в мастерских по ремонту бытовой электротехники, электронных устройств. Представляет собой компактное устройство, параллельно подключаемое в сеть. Чаще всего, совмещает в одном корпусе измерительный блок и розетку. Оснащены функцией определения потреблённой мощности минимальную и максимальную в единицу времени. Отражают величину напряжения сети, время работы потребителя электроэнергии, расчёт стоимости электричества за рабочий промежуток времени. Прибор для контроля за расходом электроэнергии из бытовой сети одним потребителем.

Измерение мощности тока. Схема включения ваттметра. Схемы измерения мощности.

Думаю, все вы курсе, что электрический ток может выполнять работу. Например, вскипятить воду в электрочайнике, перемолоть кофе в кофемолке, согреть курицу в микроволновке и так далее. Все эти бытовые приборы являются нагрузкой для домашней сети. Дело в том, что чайник обладает большей мощностью, чем лампочка. В этом случае можно сказать, что мощность чайника будет больше, чем мощность лампы в единицу времени, например, за секунду.

Схема включения ваттметра приведена на фиг. Схемы включения ваттметров и счетчиков приведены в любом учебнике по электротехнике.

Цифровой ваттметр

Для правильного показания ваттметра оба генераторных зажима должны быть присоединены к одному проводу со стороны генератора источника тока, а не нагрузки. Затем другим проводом включается последовательно в цепь неподвижная катушка; при этом в зависимости от предела тока этот провод подключается к зажиму 1А — при измеряемом токе не превышающем 1А, или 5А при токе, не превышающем 5А. Затем включается параллельно цепи рамки; для этого предварительно к зажиму подключается одно из дополнительных сопротивлений в зависимости от предела напряжения: 30V — до 30В, V — до В и V — В. В передний паз крышки прибора устанавливается рабочая шкала так, чтобы лицевая сторона прибора была обращена к шкале с пределом измерения, равным произведению предела по току на предел по напряжению. Ниже описаны только отдельные опыты, характеризующие возможности демонстрационного ваттметра. Для выполнения этого опыта собирают электрическую цепь по схеме, приведённой на рисунке 3.

Какую мощность измеряет ваттметр

Одним из важных параметров, характеризующим состояние электрической сети является мощность. Она показывает величину работы, выполняемую электрическим током в единицу времени. Мощность всех бытовых устройств, одновременно включаемых в сеть переменного тока, должна быть в рамках допустимой мощности сети. Иначе возможны неприятности и проблемы — от выхода из строя техники до короткого замыкания и пожара в квартире. Измеряют мощность специальным прибором называемым ваттметром. И если в цепи постоянного тока ее легко рассчитать умножением силы тока на напряжение, то в сети переменного тока не все так просто.

Статья о том, как правильно подключить ваттметр в электрическую цепь. Краткая инструкция по подключению и использованию.

Как подключить ваттметр

Электрика и электрооборудование, электротехника и электроника — информация! Одно из свойств, которое дает характеристику состояния электрической цепи — это мощность. Это свойство отражает значение работы, выполненное электрическим током за определенное время.

Мощность оборудования, входящего в электрическую цепь, не должна выходить за рамки мощности сети.

Студенческий блог для электромеханика. Обучение и практика, новости науки и техники. В помощь студентам и специалистам. Вы можете следить за обновлениями блога по RSS.

Дан ваттметр на номинальный ток 5 А и номинальное напряжение В.

Довольно часто возникает необходимость измерять мощность, потребляемую из сети, или же генерируемую в сеть. Это необходимо для учета потребляемой или генерируемой энергии, а также для обеспечения нормальной работы энергосистемы избежание перегрузок. Измерять мощность можно несколькими способами — прямым и косвенным. При прямом измерении применяют ваттметр, а при косвенном амперметр и вольтметр. Из-за отсутствия реактивной и активной составляющей в цепях постоянного тока для измерения мощности ваттметр применяют очень редко. Как правило, величину потребляемой или отдаваемой энергии измеряют косвенным методом, с помощью последовательно включенного амперметра измеряют ток I в цепи, а с помощью параллельно подключенного вольтметра измеряют напряжение U нагрузки.

Чтоб уменьшить погрешность измерений из-за влияний внутренних сопротивлений устройств, приборы могут подключать по различным схемам, а именно при относительно малом сопротивлении нагрузки R применяют такую схему включения:.

Один из параметров, который характеризует состояние электрической сети — это ее мощность. Она отражает величину работы, выполняемую электрическим током в единицу времени. Мощность устройств, включаемых в электрическую цепь, должна быть в рамках мощности сети. Иначе возможны неприятные сюрпризы — от выхода из строя оборудования до короткого замыкания и пожара.

Схема подключения ваттметра

Схема включения ваттметра приведена на фиг. Схемы включения ваттметров и счетчиков приведены в любом учебнике по электротехнике. На рис. Схема включения ваттметра показана на фиг. Неподвижная катушка электродинамического прибора включается в цепь последовательно, как амперметр, и является токовой катушкой ваттметра.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Измерение мощности тока. Схема включения ваттметра. Схемы измерения мощности.
• Включение ваттметра в измеряемую цепь
• Ваттметр для измерения мощности: назначение, типы, подключение, применение
• Ваттметр и измерение мощности схема
• Измерение электрической мощности и энергии
• Как подключить ваттметр
• Ваттметр-счётчик электроэнергии для электровелосипеда. Схема подключения ваттметра

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: [Natalex] Ваттметр PZEM-051. ..

Измерение мощности тока. Схема включения ваттметра. Схемы измерения мощности.

Мощность в электрических цепях постоянного и однофазного переменного тока, измеряют в основном ваттметрами электродинамической системы.

На рис. В цепях напряжения включено добавочное сопротивление R Д. Начало токовой обмотки напряжения, так же как и в последующих схемах, показано, соответственно, левой и верхней точками на обмотках ваттметра W ; перемена полярности одной из обмоток приведет к отклонению стрелки ваттметра в обратную сторону.

Если включить ваттметр в цепь постоянного тока рис. Мощность Р определяют по формуле. При включении рис. Таким образом, систематической погрешности, возникающей в следствии того, что цепи тока и напряжения измерительного механизма должны включаться также, как и приборы для измерения тока и напряжения избежать не удается.

Если ожидаются значительные колебания мощности за счёт колебаний тока, то предпочтительней будет схема а. При включении ваттметра рис. Кроме того, появляется дополнительная погрешность за счет электростатического взаимодействия обмоток. Такую схему не следует применять. Для расширения пределов измерения по току и напряжению применяют шунты, добавочные сопротивления и измерительные трансформаторы рис. Цену деления ватт-метра при пользовании измерительными трансформаторами определяют по уравнению:.

На сверхвысоких частотах СВЧ способы измерения мощности, рассмотренные выше очень трудно реализуемы, поэтому применяются другие способы измерения мощности. Несмотря на кажущееся разнообразие, все они сводятся к преобразованию энергии электромагнитных колебаний в другой вид энергии, более применяемый для измерения тепловую, механическую и другие с последующим вторичным преобразованием в электрический сигнал.

Измерение производится в основном цифровыми приборами. При измерении активной мощности в трёхфазных цепях три фазовых провода и один нулевой – четырех проводная сеть используют три однофазных ваттметра, включенных в отдельные фазы; измеряемую мощность определяют как сумму мощностей всех фаз.

В, этом случае не следует пользоваться ваттметром, включенным в одну из фаз, так как велика вероятность неравномерности нагрузки, и погрешность измерения может оказаться значительно больше допустимой. В трехфазных цепях без нулевого провода возникает затруднение с подключением цепи напряжения ваттметра, потому что в цепи имеется линейное напряжение. Однако при симметричной, нагрузке можно измерить мощность одним ваттметром.

Для этого в месте измерения создается искусственная нулевая точка. Сопротивления всех фаз, образующие звезду, должны быть равными. Мощность в этом случае равна утроенному показанию ваттметра. В несимметричных трехфазных трехпроводных цепях мощность можно измерить так же, как и в четырехпроводных цепях, то есть как сумму трех мощностей. Здесь также необходима искусственная нулевая точка, однако ее можно очень просто создать соединением в звезду трех одинаковых!

Более универсальным и точным методом измерения трехфазной мощности является метод двух ваттметров или так называемая схема Арона рис. Построим векторную диаграмму рис. В этом случае один из ваттметров будет показывать отклонение в противоположную сторону. Чтобы получить отсчет, надо изменить направление тока в одной из обмоток этого ваттметра. Показания берут со знаком минус, то есть общая мощность равна алгебраической сумме показаний.

При измерении реактивной мощности однофазные реактивные ваттметры применяют для лабораторных измерений и поверки индукционных счетчиков. Тогда угол отклонения подвижной части будет пропорционален реактивной мощности. В соответствии с этим, например в несимметрично нагруженной трех- и четырехфазной сети, реактивную мощность Q определяют по схеме трех активных ваттметров, включенных по напряжению на “чужие” фазы рис. При равномерной нагрузке можно ограничиться одним из ваттметров.

В трехфазной сети с равномерной нагрузкой рис. Реактивную мощность в трехфазной сети с равномерной и неравномерной загрузкой фаз Q находят по схеме с искусственной нулевой точкой рис. Сопротивление, включенное на свободную фазу R , подбирают так, чтобы оно вместе с обмотками напряжения ваттметров образовало симметричную звезду, а к ваттметрам были подведены фазовые напряжения:. Для определении реактивной мощности указанными выше методами необходимо знать порядок чередования фаз сети.

Если он окажется обратным, показания ваттметров во многих случаях будут отрицательными. Запомнить меня. Главная Электрические измерения 4. Измерение мощности. Мощность измеряют различными способами. Основное меню Аппараты коммутации Безопасность жизнедеятельности Ветроэнергетика Документация Инструкции по охране труда Качество электроэнергии в системах электроснабжения Надёжность электроэнергетических сетей и систем Конструкции линий электрических сетей Основы энергосбережения Парогазовые установки в энергетике Практикум домашнего электрика Принципы проектирования электроэнергетических систем и сетей Проектирование и расчет систем автоматики Технология конструкционных электротехнических материалов Управление электрохозяйством предприятий Характеристика испытаний электрических машин и трансформаторов Экономика и управление в современной электроэнергетике России Эксплуатация электродвигателей Электрические измерения Электромагнитные переходные процессы Энергетический комплекс РФ Ядерная энергетика.

Авторизация Логин Пароль Запомнить меня Забыли пароль? Забыли логин? Все права защищены.

Включение ваттметра в измеряемую цепь

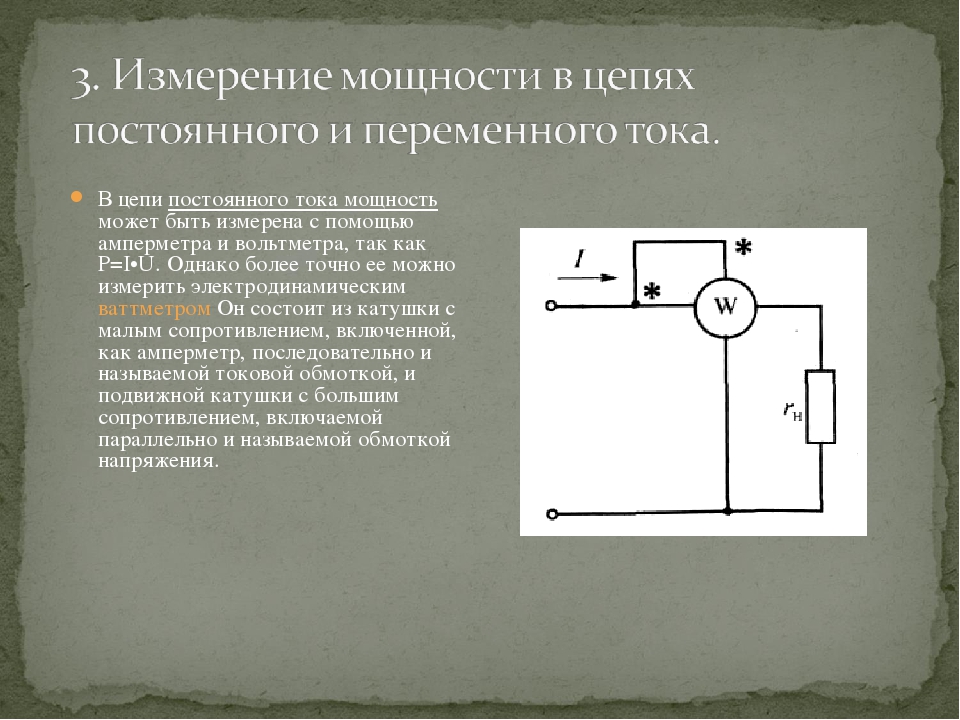

Для измерения мощности постоянного тока достаточно измерить напряжение и ток. Результат определяется по формуле:. Чаще всего измерение мощности осуществляется одним прибором — ваттметром. Как было сказано ранее, для измерения мощности лучшей является электродинамическая система. Ваттметр снабжен двумя измерительными элементами в виде двух катушек: последовательной и параллельной. По первой катушке течет ток, пропорциональный нагрузке, а по второй — пропорциональный напряжению в сети. Угол поворота подвижной части электродинамического ваттметра пропорционален произведению тока и напряжения в измерительных катушках:.

Рис. Принципиальная схема электродинамического ваттметра Кроме электродинамических ваттметров, для измерения мощности в цепях.

Ваттметр для измерения мощности: назначение, типы, подключение, применение

Мощность — важный параметр, характеризующий электрическую цепь. Он отображает объем работы, осуществляемой током за некоторый период времени. Замеряется этот параметр специальными приборами. Для выяснения мощности постоянного тока берутся амперметр и вольтметр, а затем полученные величины умножаются между собой. В случае переменного тока производится непосредственное измерение. Для решения этой задачи используются ваттметры. Ваттметры по своей конструкции классифицируются на цифровые и аналоговые. Первые замеряют активную и реактивную мощность. Они дополнительно отображают силу тока, напряжение, удельное расходование электроэнергии.

Ваттметр и измерение мощности схема

Схема Арона: а – схема измерения активной мощности методом двух ваттметров; б – схема измерения реактивной мощности методом двух ваттметров; в – диаграмма для определения коэффициента мощности по отношению измеренных значений. Изменяя подключение цепи напряжения на обратное, делают отклонение вновь положительным и вычитают показание этого прибора из показания другого ваттметра. В сетях с заземляющим проводом измерения по схеме Арона дают недостоверный результат, так как не выполняется условие равенства нулю суммы линейных токов. Для точных измерений в сомнительных случаях применяют меюд трех ваттметров. В трехфазных четырехпроводиых цепях может использоваться двойная схема Арона.

Думаю, все вы курсе, что электрический ток может выполнять работу. Например, вскипятить воду в электрочайнике, перемолоть кофе в кофемолке, согреть курицу в микроволновке и так далее.

Измерение электрической мощности и энергии

Наличие двух катушек у электродинамического прибора и возможность включения их в две разные цепи позволяет использовать эти приборы для измерения мощности электрического тока, т. Из выражения для угла поворота подвижной системы электродинамического прибора 2. Такой прибор называют ваттметром. Его шкала равномерная. Для измерения электрической мощности в цепях переменного тока используют ваттметры активной и реактивной мощности.

Как подключить ваттметр

Одной из важнейших характеристик электрической цепи является ее мощность. С помощью данного параметра определяется величина работы, которую электрический ток выполняет за определенную единицу времени. Все устройства включаемые в цепь должны иметь мощность, соответствующую мощности конкретной сети. Для замеров мощности электрического тока применяется специальный измерительный прибор — ваттметр. В основном он нужен в сетях переменного тока, определяя мощность включенных приборов, а также для тестирования сетей и их отдельных участков, контроля и слежения за режимом работы электрооборудования, учета потребленной электроэнергии.

На рис. приведены схемы включения ваттметра для измерения мощности, потребляемой сопротивлением нагрузки RНАГ в цепях.

Ваттметр-счётчик электроэнергии для электровелосипеда. Схема подключения ваттметра

Для непосредственного измерения мощности цепи постоянного тока применяется ваттметр. Неподвижная последовательная катушка или катушка тока ваттметра соединяется последовательно с приемниками электрической энергии. Подвижная параллельная катушка или катушка напряжения, соединенная последовательно с добавочным сопротивлением, образует параллельную цепь ваттметра, которая присоединяется параллельно приемникам энергии. Угол поворота подвижной части ваттметра:.

Из формулы видно, что мощность в цепи переменного тока можно определить косвенным путем, если включить три прибора: амперметр, вольтметр и фазометр. Однако в этом случае нельзя рассчитывать на большую точность измерения, так как погрешность измерения мощности будет зависеть не только от суммы погрешностей всех трех приборов, но и от погрешности метода измерения, вызванной способом включения амперметра и вольтметра. Поэтому данный метод можно применять только в случае, когда не требуется большая точность измерений. Если активную мощность нужно измерить точно, то лучше всего применить ваттметры электродинамической системы или электронные ваттметры. При грубых измерениях могут быть использованы ферродинамические ваттметры. Если напряжение в цепи меньше предела измерений ваттметра по напряжению, ток нагрузки меньше допустимого тока измерительного прибора, то схема включения ваттметра в цепь переменного тока аналогична cхеме включения ваттметра в цепь постоянного тока.

Для правильного показания ваттметра оба генераторных зажима должны быть присоединены к одному проводу со стороны генератора источника тока, а не нагрузки.

Для измерения электрической мощности применяют следующие методы: амперметра — вольтметра; одного ваттметра; двух и трех ваттметров и с помощью переносных ваттметров. Существуют две схемы подключения приборов рис. Схемы подключения приборов для замера мощности на постоянном токе и симметричной нагрузки на переменном токе Измеренная по схеме на рис. При измерении по схеме на рис. Первая схема используется при сравнительно больших сопротивлениях, вторая — при малых. Необходимо учитывать, что погрешность измерения мощности методом амперметра — вольтметра больше суммы приведенных погрешностей обоих приборов. Метод одного ваттметра применяют для измерения мощности в цепи постоянного тока или активной мощности однофазного переменного тока ваттметр включается по схеме, изображенной на рис.

Однако на практике измерение мощности обычно производится при помощи специальных приборов – ваттметров. Ваттметр рис. При включении ваттметра ток нагрузки проходит через неподвижную катушку, последовательно включенную в цепь, а подвижная катушка включается параллельно потребителю. Для уменьшения потребляемой мощности в параллельной обмотке и уменьшения веса подвижной катушки последовательно с ней включается добавочное сопротивление 3 из манганина.

Схема подключения и подключение ваттметра

В этой статье мы рассмотрим схему подключения ваттметра и подключение. Здесь мы увидим, как соединить ваттметр с нагрузкой и источником питания. Ваттметр – это электрическое измерительное оборудование, которое помогает измерять электрическую мощность в единицах ватт, киловатт или мегаватт. Как правило, ваттметр имеет две катушки — катушки тока и катушку давления или напряжения. С помощью катушки тока измеряется протекание электрического тока, а с помощью катушки давления или напряжения измеряется напряжение питания. Комбинируя напряжение и ток, он измеряет электрическую мощность. Итак, сначала посмотрим внутреннюю схему ваттметра, это поможет сделать подключение ваттметра.

Внутренняя цепь ваттметра

Как вы видите на рисунке выше, счетчик воды имеет две катушки – катушку тока и катушку напряжения или давления. Катушка тока должна быть подключена последовательно с нагрузкой, а катушка напряжения или давления должна быть подключена к источнику питания или нагрузке.

Две клеммы катушки тока обозначены M и L. Клемма M должна быть подключена к источнику питания, а клемма L должна быть подключена к нагрузке. Две клеммы катушки напряжения или давления обозначены C и V. Клемма C должна быть подключена к фазе, а клемма V должна быть подключена к нейтрали.

Некоторые характеристики катушки тока в ваттметре:

1. В ней меньше витков, чем в катушке давления

2. Она имеет очень низкое сопротивление

3. Она позволяет протекать через нее полному току нагрузки.

4. Восполняет потери меди.

Некоторые характеристики катушки давления или напряжения в ваттметре:

1. В ней больше витков, чем в катушке тока почти нет тока

4. Так как он проводит очень малый ток, поэтому потери в меди не происходит.

Схема подключения ваттметра

Если ваш ваттметр имеет четыре клеммы и они отмечены цифрами 1,2,3,4, то необходимо следовать следующей схеме подключения.

В этом ваттметре клеммы 1 и 2 для катушки напряжения или давления, а клеммы 3, 4 для катушки тока. Поэтому сначала замкните клеммы 1 и 3. Затем подключите фазу к клемме 1, а нейтраль к клемме 2. Теперь подключение источника питания завершено. Подключите фазную клемму нагрузки к клемме 4, а нейтраль нагрузки подключите к клемме 2. Здесь, на рисунке выше, мы взяли лампочку в качестве нагрузки.

Теперь, если ваш ваттметр имеет четыре клеммы и обозначен как M, L, C, V, то необходимо следовать следующей схеме подключения.

Как видно из приведенной выше схемы подключения, сначала замкните клеммы M и C. Подключите фазу к клемме M и нейтраль к клемме V. Подключите фазу нагрузки к клемме L, а нейтраль нагрузки к клемме V. продолжайте посещать для получения дополнительных обновлений.

Метод измерения трехфазной мощности с помощью трех ваттметров

12 мая 2021 г.

Ваттметр — это прибор, используемый для измерения электрической мощности, потребляемой нагрузкой. Он состоит из катушки напряжения, подключенной параллельно нагрузке, и катушки тока, соединенной последовательно с нагрузкой.

Для измерения трехфазной мощности, потребляемой нагрузкой, требуется только один ваттметр. Но этот метод ограничен только для трехфазных сетей со сбалансированной нагрузкой. Так, для измерения мощности в трехфазной сети с несимметричной нагрузкой применяют метод двух ваттметров или метод трех ваттметров.

Метод трех ваттметров используется при несбалансированной нагрузке. При несимметричной нагрузке мощность в каждой фазе будет разной, поэтому для каждой фазы используются три разных ваттметра. Здесь сумма трех ваттметров даст общую мощность, потребляемую нагрузкой.

Метод трех ваттметров в основном используется в 3-фазной 4-проводной системе (нагрузка, соединенная звездой), а также может использоваться в нагрузке, соединенной треугольником, путем замыкания треугольником токовых катушек ваттметров.

В этом методе каждый ваттметр, подключенный по фазе, измеряет мощность, потребляемую нагрузкой, соответствующей этой конкретной фазе. Ниже показано подключение для метода трех ваттметров с нагрузкой, соединенной звездой.

На приведенном выше рисунке видно, что катушки тока (CC) трех ваттметров соединены последовательно с тремя фазами R, Y и B. Катушки напряжения или катушки давления (PC) каждого ваттметра подключены так, что один конец к соответствующей фазе, а другой конец к нейтральной линии. Векторная диаграмма всех трехфазных напряжений и токов показана ниже.

Ваттметры, подключенные к фазам R, Y и B, измеряют потребляемую мощность как Вт

_R , W _Y и W _B соответственно. Следовательно, общая потребляемая мощность P цепи равна, Аналогично, схема подключения для измерения трехфазной мощности методом трех ваттметров с нагрузкой, соединенной треугольником, показана ниже . Здесь также сумма всех трех показаний ваттметра дает общую мощность, потребляемую нагрузкой.

Недостатки метода трех ваттметров:

• Трудно измерить мощность в нагрузках, соединенных звездой, где нет нейтральной точки для подключения катушек напряжения. В таких условиях другие концы катушек напряжения соединяются вместе, образуя искусственную нейтральную точку.
• Для нагрузок, соединенных треугольником, трудно использовать метод трех ваттметров. Поскольку токовые катушки необходимо вставлять в фазы нагрузки по схеме замкнутого треугольника, как показано выше.
• Необходимость трех ваттметров является одним из недостатков по сравнению с методом двух ваттметров.

Кроме того, метод трех ваттметров имеет преимущество измерения трехфазной мощности как при сбалансированной, так и при несбалансированной нагрузке. Но из-за своих ограничений поэтому используется только в 3-фазной 4-проводной схеме. Этот недостаток можно преодолеть, используя метод двух ваттметров для измерения мощности как при симметричной, так и при несимметричной нагрузке.
