Датчик движения подключение схема: Схема подключения датчика движения

схема, монтаж, правильные настройки и советы установки

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Содержание

1. Основные функции и принцип работы
2. Двухпроводное подключение датчика движения
3. Монтаж
4. Настройка
5. Преимущества
6. Недостатки
7. Трехпроводная схема подключения датчика движения
8. Монтаж
9. Настройка и регулировка чувствительности
10. Преимущества и нюансы использования
11. Недостатки
12. Схема включения датчика движения с выключателем
13. Подключение трехпроводного датчика к двум проводам
14. Недостатки
15. Схема с двумя датчиками
16. Схема с пускателем или контактором
17. Неполадки в работе или ошибки подключения
18. Заключение

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
2. Распределительная коробка (обычно утапливаемая в стене/потолке).
3. Датчик движения.
4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).

2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.

3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.

4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.

5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).

6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.

7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.

8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).

9. Вторая жила заводится в гнездо с маркировкой «нагрузка».

10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

1. Прокрутите первый регулятор для установки в режим авто.

2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.

3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.


Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

• Простую установку и пошаговую настройку;
• Универсальность;
• Автоматическое включение света без монтажа дополнительных включателей;
• Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).

• Один вывод – обозначается литерой А.


Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.

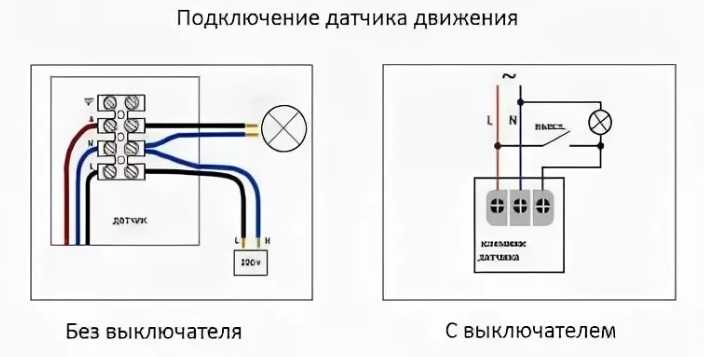

3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:

4. Немного наглядности вот на этом рисунке.

5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.

6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.


Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.

2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.


Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.



Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

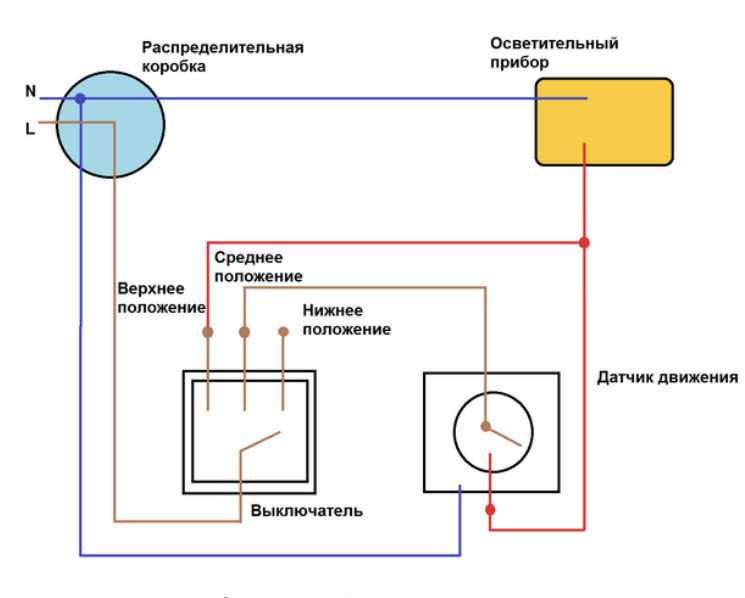

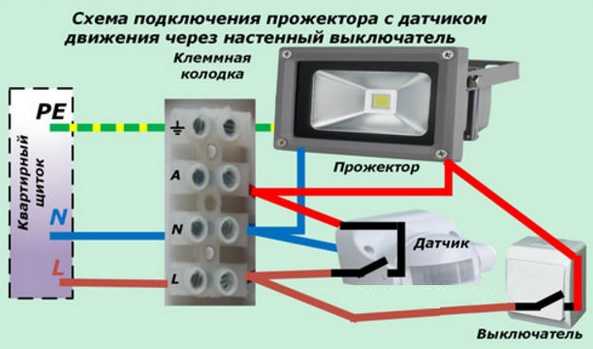

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

• Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
• Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).



Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

• Диод VDI 1N4007;
• Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

1. Не работает со всеми подряд светодиодными лампами.
2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
4. Максимальная мощность данного освещения — 80Вт.

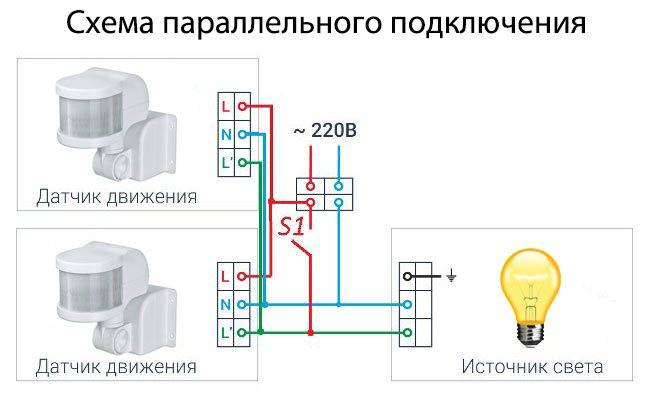

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

• Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
• Дошли до зоны активации второго сенсора – освещение не прекратилось.
• Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
• Покинув коридор полностью, освещение прекращается.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

1. Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
2. Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
3. Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
4. Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
5. Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
6. Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Заключение

В статье рассмотрен вопрос, как подсоединить датчик движения к лампочке с применением различных схем. Простым и универсальным является подключение датчика с двумя клеммами. Но чтобы добиться беспроблемного освещения с применением светодиодных и энергосберегающих лампочек, рекомендуется использовать датчики с тремя клеммами и подключать по трехпроводной схеме соединения.

Если же трехпроводную схему дополнить параллельным соединением однокнопочного выключателя, можно вне зависимости от работы датчика включать и выключать искусственный свет в комнате вручную.

Схема подключения датчика движения для освещения с выключателем

Основной функцией датчика движения является мгновенное включение света, когда какой-либо объект попадает на определенный участок, называемый зоной обнаружения. Вариантом его использования довольно много и одним из них является схема подключения датчика движения для освещения с выключателем. Правильно подключить прибор вполне возможно самостоятельно, зная основные принципы его работы и общее устройство.

Содержание

Принцип действия сенсорного выключателя

В настоящее время существуют различные типы детекторов, применяемых для регулировки освещения. Звуковые датчики реагируют на уровень шума, колебательные приборы включают свет при обнаружении поблизости объекта, находящегося в движении. В основе работы инфракрасных датчиков лежит реагирование на выделяемое тепло.

При устройстве наружного освещения лучше всего использовать датчики движения колебательного действия. Кроме того, они достаточно эффективны в подъездах или квартирах. Инфракрасные и звуковые конструкции применяются в основном для охранных систем. Принцип действия всех приборов очень простой: обнаружив звуки, повышенную температуру или какой-то объект, детектором подается специальный сигнал, воздействующий на реле. Далее происходит замыкание цепи и включение светильника.

Как подключить датчик движения

Большое значение в дальнейшей эксплуатации придается правильно выбранной схеме подключения. Среди нескольких вариантов, наиболее простым считается прямое соединение датчика со светильником. Однако, несмотря на свою простоту, этот способ меньше всего подходит для квартиры или частного дома. Во всех случаях свет будет включаться только после обнаружения объекта.

Лучше всего использовать схему с выключателем, в которой возможно переключение цепи и управление светом с помощью обыкновенного клавишного устройства. Поступление тока будет происходить, минуя детектор и помещение становится освещенным, пока цепь вновь не разомкнется вручную. В обоих случаях не требуется выведения отдельной линии из распределительной коробки, не нужно дополнительно штробить стены. Датчик движение легко соединяется с розеткой, с помощью электрического шнура с вилкой. Иногда он врезается напрямую в месте соединения люстры с электрической сетью. Существуют современные беспроводные модели, функционирующие от обычных батареек.

Если вместе с детектором планируется использование мощных источников света, то в электрическую схему включается магнитный пускатель. Это связано с номинальной мощностью датчиков движения, составляющей 0,5-1,0 кВт. В случае превышения светильниками номинальной мощности сенсора, необходимо обязательно воспользоваться магнитным пускателем.

Довольно часто применяется схема подключения сразу с несколькими детекторами. Действие обычного детектора распространяется на расстояние не более 12 м. Поэтому для контроля значительной территории одного датчика будет недостаточно. То же самое касается длинных извилистых коридоров и лестничных маршей. Здесь любой поворот создает преграду, лишающую возможности контроля. Чтобы обеспечить устойчивую работу системы, детекторы подключаются сразу в нескольких точках.

Монтаж детектора движения

После того как выбрана наиболее подходящая схема подключения датчика, можно приступать к монтажным работам. В первую очередь выбирается самая оптимальная точка для установки детектора. Как правило, это потолок или угловая часть комнаты. При устройстве наружного освещения монтаж осуществляется, исходя из конкретных условий. Главным фактором является угол обзора, который полностью зависит от размещения сенсора. Количество мертвых зон должно быть минимальным.

Перед подключением нужно обесточить электрическую сеть. Затем три провода соединяются со светильником и соответствующими клеммами в датчике, расположенными на корпусе. Чтобы правильно выполнить подключение нужно пользоваться цветовой маркировкой проводов и обозначениями разъемов. Если фаза и ноль будут подключены неправильно, можно серьезно повредить не только проводку, но и сам прибор.

Регуляторы, находящиеся на корпусе должны быть настроены и выставлены в оптимальное положение. Обычно выставляются регуляторы уровня освещенности, времени задержки отключения света, чувствительности к срабатыванию и уровень шума, обеспечивающий замыкание цепи. Правильно отрегулированная схема подключения датчика движения для освещения с выключателем позволит включать свет лишь на строго необходимое время, способствуя существенной экономии электроэнергии.

После монтажа и подключения системы, необходимо включить питание и протестировать работу оборудования. Может понадобиться изменение регулировок или место расположения самого прибора.

Типовые схемы подключения датчиков движения

Подключение датчиков движения : Konnected Help & Support

Монтажная область 1

Справка и поддержка

Введите поисковый запрос здесь. ..

Введите поисковый запрос здесь…

Купить сейчасОтправить билет

Изменено: пн, 15 августа 2022 г., 14:42

Датчики движения , или, точнее, пассивные инфракрасные (PIR) датчики движения, используют инфракрасный свет для обнаружения больших движущихся объектов (например, человека) внутри вашего дома. Обычно их монтируют в углу комнаты у потолка в жилых помещениях вашего дома. Большинство датчиков движения, устанавливаемых для систем безопасности, работают от источника постоянного тока 12 В и подключаются к четыре провода : два для питания и два для сигнала движения.  Красный и черный провода обычно представляют собой положительный и отрицательный провода питания соответственно. Другая пара проводов может быть любого цвета и передавать сигнал обнаружения движения. Они работают как нормально закрытый (NC) переключатель : когда движение не обнаружено, сигнальная цепь замыкается. При обнаружении движения сигнальная цепь размыкается.

Определите провода для датчика движения

1. Если вы переподключаете существующую систему сигнализации, провода питания вашего датчика движения (красный и черный провода), скорее всего, уже подключены к выходу питания вашей панели сигнализации.
2. Другая пара проводов для сигнала обнаружения движения, скорее всего, подключена к одному из зонных входов на имеющейся у вас охранной панели. Они могут быть подключены к оконечным резисторам на панели сигнализации или во время движения, их необходимо удалить, чтобы преобразование работало правильно. Отсоедините эту пару проводов от существующей сигнализации, удалите и выбросьте резисторы (или сохраните их для другого проекта).

Подключение датчиков движения

Если вашим датчикам движения требуется питание, вы можете получать питание от базы подключенных устройств , если вы питаете устройство правильным напряжением . Большинство датчиков движения и компонентов системы охранной сигнализации работают от 12 В постоянного тока, поэтому в этом случае подключите подключенное устройство к источнику питания 12 В постоянного тока. Затем вы можете получать питание для своих датчиков движения от AUX и AUX в нижней левой части основания устройства.

  Всегда проверяйте напряжение перед подключением электроники!

После того, как вы подключили провода питания датчика движения, подключите сигнальные провода к G (круглый) и зонам 1-5 в нижней правой части платы.

Датчики движения с конфигурируемыми контактами

Большинство датчиков движения систем охранной сигнализации жестко подключены к нормально замкнутому (НЗ) . Некоторые датчики движения имеют как НЗ , так и нормально разомкнутый (НО) контакт. Если ваше оборудование имеет эту опцию, используйте НЗ контакт.

  Следующий шаг: подключение сигнализации

Вы нашли это полезным? Да Нет

Отправить отзыв

Извините, мы не смогли быть полезными. Помогите нам улучшить эту статью своими отзывами.

Связанные статьи

• Питание вашей Konneded Board
• Монтаж и позиционирование
• Подключение оконных и дверных датчиков
• Подключение сирены

Посмотреть все 9Тема 0004 от Breezy Themes

Программное обеспечение службы поддержки через службу поддержки Freshdesk

Как подключить датчик движения к существующему источнику света

БЛОГ

Гораций Хе

6 мин чтения

Последнее обновление: 12 августа 2022 г. опыт освещения. В большинстве случаев выключатель света с датчиком движения является оптимальным решением для использования в помещении, потому что его легко модернизировать и заменить существующий настенный выключатель, а настенный датчик более доступен для пользователей, чтобы иметь возможность ручного управления.

Содержимое

• Шаг 1. Подготовка инструментов для установки
• Шаг 2. Разместите датчик движения
• Шаг 3. Подключите датчик движения к светильнику
• . Шаг 4. Настройка датчика движения

Иногда нам нужно обнаружить движение в более широком диапазоне, когда выключатель света с датчиком движения не справляется с ограниченной областью обнаружения на стене. В этом случае потолочный датчик движения или автономный датчик движения, размещенный на стене, способный обнаруживать людей с углом обзора до 360 градусов с большей зоной чувствительности, прекрасно решит нашу задачу.

Еще одним преимуществом добавления датчика движения, т. е. датчика присутствия, к имеющемуся освещению является то, что вы можете автоматически включать и выключать освещение, которое полностью освобождает руки и подходит для общественных помещений и офисов. Кроме того, потолочный датчик присутствия требует только доступной проводки для установки и более гибок в зависимости от места его размещения, в то время как переключатели настенного датчика должны быть установлены в уже существующую настенную коробку.

Шаг 1. Подготовка инструментов для установки

Прежде чем добавить датчик движения к светильнику, сначала подготовьте эти инструменты, чтобы мы могли ускорить процесс.

• Датчик движения A
• Отвертка
• Дополнительно
  • Кусачки: для обрезки проводов, если необходимо и убедитесь, что напряжение отключено
  • Изоленты: для маркировки провода под напряжением
  • Распределительная коробка: для крепления и установки датчика движения

Шаг 2. Разместите датчик движения

Отключите питание светильника, к которому хотите добавить датчик движения. Найдите место, где вы хотите установить датчик движения между источником питания от вашего дома до света.

Установите распределительную коробку и, при необходимости, отрежьте горячий провод и нейтральный провод для установки и фиксации датчика движения.

Теперь размечаем горячий провод и провод нагрузки.

1. Включите питание и используйте бесконтактный тестер напряжения для проверки каждого черного провода в распределительной коробке. Горячий провод имеет питание, но провод нагрузки к вашему свету не имеет питания.
2. Отключите питание и используйте бесконтактный тестер напряжения для подтверждения.
3. При необходимости пометьте горячий провод изолентой.

Шаг 3. Подсоедините датчик движения к светильнику

Схема подключения типичного потолочного датчика движения

Это стандартная схема подключения датчика движения, и вы можете применить почти все подключения, как указано выше. Проводка довольно проста, похожа на установку выключателя света с датчиком движения.
