Как подключить люстру к двухклавишному выключателю. Статья с фото.
Прочитав эту статью вы наконец-то узнаете, как подключить люстру к двухклавишному выключателю. Более того, вы ее наконец-то подключите на радость родным и близким. Предельно понятную пошаговую инструкцию, а так же подробные фото в процессе, сделанные в процессе подключения вы найдете в этой статье!
Зачем нужны две клавиши для люстры?
Речь пойдет о квартирах не первой свежести, в которых проектом для подключения светильника большой комнаты предусматривалась трехжильная алюминиевая проводка и 2-к клавишный выключатель.
Объекты: люстра рожковая на шесть ламп, выключатель двухклавишный. На месте люстры могло бы оказаться также настенное бра или торшер. Суть бы не поменялась.
Изначально все лампы в люстре работают от одной клавиши. Вторая клавиша не используется.
Задача: подключить часть ламп на вторую клавишу для возможности управления яркостью люстры.
Возможно и такое решение 4+2 (одна- две лампы нужны для просмотра телевизора).
Даже если вы не электрик, а юрист, то некоторые самостоятельные действия отверткой и пассатижами и, как следствие, достигнутый положительный результат конвертируется в:
– удовлетворение собой;
– удовлетворенность жены и, как следствие, удовлетворение ею вами;
– сэкономленные деньги на «разливные напитки из кег»;
– басенки сыну, о всемогуществе папы.
Для решения этой задачи вам потребуется всего ничего: указатель напряжения (индикаторная отвертка), пассатижи, изолента и специальные, но ооочень распространенные соединители проводов СИЗы (цветные колпачки) самые маленькие и чуть побольше по две штуки.(чтоб в магазин дважды не бегать, если первые не подойдут)
Подготовка места работы, снятие напряжения с люстры
Прежде всего, проверьте наличия всего необходимого, чтобы из-за отсутствия чего-либо «дело не встало».
Если Вы с этим справились, то считайте, что полдела сделано.
Далее по списку:
1. Щелкая выключателем, отключаем свет в люстре.
2. Снимаем (лучше всего) или укутываем в «пупырку» все хрупкие детали люстры, которые могут разбиться. По возможности, под место работы положите плотное одеяло, коврик. Это пригодится, когда вы, стоя на табуретке будете ронять то болтик, то отвертку, то хрустальную подвеску люстры (из личного опыта). Одеяло не даст им отлететь далеко и больно удариться. Не стоит класть мягкую ткань типа простыни – будете запинаться об нее.
3. Откручивая фиксирующий болт, приспускаем чашку потолочного крепления, обнажая клеммник люстры с подводящими тремя жилами провода извне.
4. Убеждаемся, что выключатель снимает напряжение на люстре. Для этого прикасаемся индикаторной отверткой по очереди к каждому проводу. Большой палец руки при этом должен касаться противоположного тупого конца отвертки. Если напряжение присутствует, то неоновая лампочка внутри отвертки будет светиться. Значит, выключатель подсоединен неправильно, но это не беда.
Раз такое дело, то выключаем автомат в щитке. Ослабив болты в клеммнике, высвобождаем из него питающие, то есть приходящие извне три провода и разводим в стороны таким образом, чтобы их не изолированные части не соприкасались ни чем.
5. Теперь снова включаем обе клавиши выключателя. Два из трех проводов должны показывать наличие напряжения. Это «фазы». Третий провод без напряжения «ноль». Примечаем его, пометив маркером, например.
6. Выключаем свет на обеих клавишах. На выключатель вешаем бумажку (лепим стикер) с надписью «Не включать, убью»
Работа с нижней частью люстры
7. Открутив центральную декоративную гайку, разбираем нижнюю часть люстры. Добираемся до распределительной коробки люстры. Изучаем содержимое.
8. Видим, что присутствует центральный провод, который состоит из трех цветных жил, одна из которых желто-зеленого цвета. Это была «земля», которая станет у нас «фазой». Откручиваем ее от болта заземления.
9. Видим, что из каждого рожка люстры приходит по два провода, синий и коричневый и каждый цвет сходится в пучок, соединенный с одной жилой главного провода.
Раздербаниваем аккуратно один из пучков, например коричневый, стараясь не повредить изоляцию проводов. Высвобождаем из пучка все коричневые провода.
10. Теперь необходимо правильно соединить провода «по-новому». Исходя из выбранной стратегии будущей работы люстры (3+ 3 или 4+2) собираем путем скрутки нужное кол-во освобожденных коричневых проводов в два новых пучка, например 3+3 провода. К одному из пучков подматываем желто-зеленый «ноль», а к другому свободную красную жилу центрального провода и плотно скручиваем их изолированные части вместе. После, для крепости пучка, рекомендуем обмотать его скрученную изолированную часть несколько раз изо-лентой. Накручиваем до упора на голый конец пучка СИЗ что поменьше. Если скрученные вместе жилы в него не входят, то возьмите СИЗ размером побольше (вот для чего вы их купили 4 штуки). Слетать он не должен. Голые части проводов торчать из него не должны. Если будут торчать, намотайте на них еще изо-ленты.
Работа с верхней частью люстры
11. Переходим к последней части. Перебираем верхнюю часть люстры. Откручиваем и выбрасываем желто-зеленый «огрызок» провода от клеммника и заземляющего болта в чашке. Основной, идущий снизу желто-зеленый провод остается в клеммнике. Вставляем и затягиваем с его другой стороны одну из «фаз» (провод, который «светился»).
12. Вставляем и затягиваем в клеммник вторую «фазу» напротив красного провода.
13. Вставляем и затягиваем в клеммник «ноль», напротив последнего, нетронутого нами синего провода, идущего снизу. Все! Свободных концов больше нет, все провода под контролем.
14. Щелкаем поочередно клавишами выключателя. Ураа!!! Работает!
15.
Автор: Интернет-магазин светильников и электрики Новосвет 74.
При копировании материала ссылка на источник novosvet74.ru обязательна
Как подключить люстру с 2 проводами к выключателю с 2 клавишами?
Довольно распространенная ситуация – вы решили подключить к двухклавишному выключателю, однорежимную люстру. При этом у люстры для подключения есть всего 2 провода, а вот из потолка, в месте монтажа, выходят 3 или даже 4. Давайте рассмотрим, какие основные варианты решения этой задачи у нас есть.

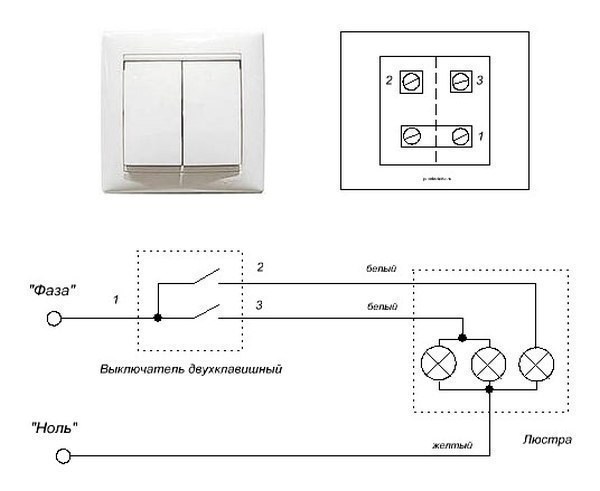

Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:
Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.
Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.
Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.
Вот от куда берутся 4 провода на потолке для подключения люстры – это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.
У люстры же два имеющихся провода для подключения – это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.
Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.
1. Подключаем как есть.
При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.
Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.
Порядок пподключения при этом будет следующий :
Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.
Выглядит это так:
Но не спешите подключать так, есть еще один вариант монтажа.
2. Переделываем люстру под двухклавишный выключатель
Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя.
Звучит грозно, но на самом деле это довольно легко сделать.
Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт – это фазный проводник и нулевой.
В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода, а к месту подключения питающего кабеля уже приходит всего два провода.
Наша задача:
1. Найти место соединения всех проводов в люстре
2. Разделить лампы люстры на две группы
Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.
Теперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:
– Нулевые провода остаются соединены все друг с другом, их трогать не нужно
– Фазные провода рассоединяем и формируем из них две группы, вместо одной.
Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.
Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:
Вместо двух соединений, получится три – (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.
Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру.
Как видите все довольно просто.
Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!
Как подключить люстру к выключателю
Освещение квартир с помощью люстр нам знакомо с детства. Такие лампы довольно легко подключаются и долго работают даже при определенных погрешностях монтажа.
Однако, если отдельные нарушения технологии монтажа не влияют на работоспособность, они могут привести к электротравме владельца при контакте с металлическими частями корпуса или при замене сгоревшей лапки.
Чтобы избежать типичных ошибок домашних мастеров, ознакомьтесь с содержанием статьи и сравните ее рекомендации со схемой включения ваших светильников.
Четыре совета по безопасности люстры
1. Всегда собирайте проводку так, чтобы фаза приходилась на дальний контакт патрона, а ноль на ближний контакт.
Этот прием убережет вас от поражения электрическим током тому, кто заменит лампочку в люстре при подаче на нее напряжения и случайно коснется ближайшей токоведущей части.
2. Все провода спрятаны внутри металлических трубок. Для предотвращения попадания сетевого потенциала на корпус светильников необходимо контролировать качество их изоляции: исключать открытые участки без диэлектрического слоя. Обратите внимание, что существуют разновидности изоляционной ленты ПВХ, клеевой слой которой со временем высыхает и ослабевает.
3. Сборка проводов от патронов производится в одном месте люстры. В конструкции, представленной на картинке, он расположен снизу. От него через трубку выходят два проводника: нулевой и фазный, которые подключаются к клеммнику. К нему подключается третий провод – защитный РЕ-проводник. Но в моделях старой сборки его может не быть. Все контакты в месте соединения должны быть надежно зажаты и изолированы;
4. Выключатель должен обрывать фазу, а не ноль.
Подключение люстры к одноклавишному выключателю
Способы крепления светильников на потолке рассматривать не будем. Они подробно описаны в этой статье: Способы установки светильников на потолок
Здесь и далее будем использовать люстру с тремя лампами накаливания. Использование галогенных, люминесцентных или светодиодных источников не вносит существенных отличий в схему, за исключением случая работы приборов с пониженным напряжением 6, 12 или 24 вольт, когда для работы требуется понижающий трансформатор.
Если в люстре больше лампочек, то они соединяются дополнительными параллельными цепочками, как показано пунктиром на рисунке.
В этой схеме три кабеля из:
1. корпусной щиток;
2. автоматический выключатель;
3. люстры.
Защитный РЕ-проводник и рабочий ноль N идут напрямую и к выключателю не подключаются.
В зданиях старой постройки, оборудованных по системе TN-C и не прошедших модернизацию электропроводки, защитная шина РЕ-проводника и он сам не монтируются.
По этой причине система уравнивания потенциалов с защитой от напряжения на корпусе не реализована, работать не сможет.
Провод фазы L от квартирного щитка входит в распределительную коробку и соединяется в ней с кабелем выключателя, возвращаясь обратно к другой жиле. После этого он идет к клеммнику люстры.
Часто бывают случаи, когда проводка проложена длинной и выполнена со сплошными жилами. Визуально не возможно проследить принадлежность каждого провода, и не возможно протянуть полости стены и потолка.
В этом случае необходимо их определение электрическими методами. Фазный провод покажет дешевая индикаторная отвертка с неоновой лампочкой. Он загорится при контакте с одной из трех жил при включенном выключателе и не загорится при выключенном. Оговоримся: если правильно собрана проводка. Жилка найденной фазы должна быть отмечена.
Затем нужно отличить рабочий ноль от защитного. При подключении к электроприборам их нельзя путать. В противном случае не только теряется функция РЕ-проводника, но и создаются условия для выхода из строя защит.
Для этого в квартирном щитке провода отходящего кабеля снимаются с шин РЕ и Н и вызываются в точке подключения люстры. Не забудьте предварительно пометить концы, чтобы правильно вернуть их на прежнее место, чтобы не создавать дополнительных проблем.
Если нет приборов, работающих в режиме омметра, то это можно сделать с помощью простой батарейки и лампочки.
Не забывайте маркировать каждый провод после звонка. Это облегчит работу и исключит ошибки.
Особенности эксплуатации выключателей с подсветкой и низковольтных ламп
Индикаторы светодиодные
Сейчас многие стремятся модернизировать систему освещения и установить выключатели с подсветкой, оснащенные светодиодами, хорошо заметными в сумерках.
Такие конструкции оправданы при использовании ламп накаливания и галогенных ламп. А при эксплуатации энергосберегающих или светодиодных источников часто возникает их слабое свечение или мерцание.
Особенно это касается дешевых моделей, выполненных с низким качеством.
Причина дефекта – блок питания светильника и чувствительный источник, реагирующий на незначительные токи, необходимые для работы светодиода, создающие передачу потенциала на лампочки люстры.
В этой ситуации многие умельцы используют конденсаторы или резисторы для уменьшения мерцания. Но можно кардинально решить проблему:
1. отказ подсветки, для чего нужно будет демонтировать плату с выключателя;
2. установка повторителя команд на базе электромагнитного реле.
Встроенная светодиодная подсветка имеет конструкцию, показанную на фотографиях.
Во втором случае светодиоды остаются в работе за счет тока, проходящего через обмотку реле, а блоки питания лампочек включены в отдельную схему.
В данной ситуации реле лучше установить возле люстры, а не выключатель из-за необходимости подключения нулевого провода к обмотке. Но для этого потребуется дополнительное пространство.
Лампы низкого напряжения
По такому же принципу включают галогенные и другие лампы, работающие при пониженном напряжении. Используйте только реле вместо электронного трансформатора. Его мощность должна соответствовать подключаемой нагрузке.
Можно разместить внутри люстры или, если место ограничено, то перед ней.
Подключение люстры к двухклавишному выключателю
Предыдущая схема усложняется:
1. добавлением проводников в кабелях к выключателю и люстре;
2. необходимость переподключения проводов светильников к двум группам освещения;
3. модернизация клеммной колодки;
4. с использованием дополнительной клеммы в распределительной коробке;
5. установка выключателя с двумя ключами.
Все остальное не меняется.
Подключение люстры к трехклавишному выключателю
В этой схеме еще раз последовательно дополняются элементы предыдущей, а алгоритм работы остается прежним.
Как подключить диммер к люстре
Обычный одноклавишный выключатель позволяет регулировать уровень освещения в квартире, только выкрутив часть лампочек. Это не всегда удобно. Поэтому производители светотехники выпускают диммеры различных конструкций, совмещающих функции:
- автоматический выключатель
;
- диммер
.
Более сложные модели позволяют выполнять другие задачи:
Вариант подключения диммера к монтажной коробке обычного выключателя показан на рисунке.
Однако это не единственный способ, ведь существует большое разнообразие диммеров, которые устанавливаются внутри распределительной коробки или на DIN-рейку в квартирном шкафу.
При выборе модели диммера обращают внимание на его совместимость с источниками света в зависимости от их типа и нагрузки. Для светодиодных ламп и люминесцентных источников выпускаются собственные специальные конструкции, отличные от других моделей.
Самые простые устройства работают только с лампами накаливания и галогенными лампами.
Способы дистанционного управления люстрой
Современные светильники позволяют создавать различные световые эффекты и при этом экономить электроэнергию. Для управления ими используются дистанционные методы, основанные на передаче и приеме команд по радиоканалам.
В люстре установлен контроллер с антенной и радиоприемником, а управление осуществляется малогабаритным пультом со встроенным передатчиком. Эти устройства работают на одной частоте и используют уникальные алгоритмы шифрования.
Настройки контроллера и пульта, выполненные на заводе, исключают замену неисправного пульта или контроллера на другое аналогичное устройство. Они работают только в установленных парах.
Однако функциональным контроллером можно управлять с помощью простого переключателя без дистанционного радиоуправления. Для этого достаточно выключить и подать на него напряжение.
Эта отдельная и обширная тема подробно раскрыта в другой статье: Как работают люстры с дистанционным управлением?
Еще одним интересным способом дистанционного управления люстрой является использование системы управления освещением NooLite.
Для управления люстрой потребуется специальный пульт с определенным набором команд и блок питания с радио и антенной. Подробнее об этом читайте здесь: NooLite Lighting Technology
Что такое трехпозиционный переключатель? Детали и проводка
К
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 23.09.22
Трехпозиционный переключатель используется для управления потолочными светильниками или другими светильниками и бывает трех типов.
Наиболее распространенным является однополюсный переключатель, тип электрического переключателя, используемый для управления осветительным прибором из одного места. Следующим по распространенности является трехпозиционный переключатель. При использовании в сочетании с другим типом выключателя — четырехпозиционным выключателем — вы можете расположить выключатели для управления осветительными приборами из трех или более мест.
Что такое трехпозиционный настенный выключатель?
Трехпозиционные выключатели обычно используются для управления одним светильником из двух разных мест. Например, в длинном коридоре или лестнице можно использовать трехпозиционный переключатель на каждом конце, чтобы можно было включать свет при приближении к одному концу коридора или лестницы, а затем выключать его на другом конце.
Когда оба переключателя подняты или оба опущены, цепь замкнется и осветительная арматура загорится. Когда тумблеры находятся в противоположных положениях, цепь прерывается и светильник выключается.
Это позволяет любому переключателю управлять функцией включения-выключения светильника в любое время.
Как узнать, есть ли у вас трехпозиционный переключатель? Есть два четких преимущества, которые идентифицируют переключатель как трехсторонний:
- На переключателе нет маркировки ON/OFF. Такая маркировка не требуется для этого типа выключателя, как для однополюсного выключателя. На трехпозиционном переключателе нет маркировки, поскольку нет истинного положения ВКЛ или ВЫКЛ.
- В дополнение к зеленому винту заземления на корпусе коммутатора имеются три винтовых контакта. Один винт, известный как общий, имеет более темный цвет, чем другие. Два других винта, обычно более светлого латунного цвета, известны как контактные клеммы.
Смотреть сейчас: объяснение 5 основных типов электрических переключателей
Части трехпозиционного переключателя
Трехпозиционный переключатель имеет четыре разных винтовых клеммы на корпусе:
Зеленый винт, прикрепленный к металлической планке выключателя, всегда предназначен для заземляющего провода (это оголенный медный или зеленый изолированный провод внутри цепи).
Заземляющие винты на переключателях не всегда требовались, поэтому, если вы заменяете старый трехпозиционный переключатель, вы можете найти его без заземляющего винта.
Два более легких винта цвета латуни называются ходовыми винтами. Ходовые провода, подключенные к этим винтам, обеспечат два разных пути для передачи питания от одного переключателя к другому.
Последний винт является общей клеммой. Это более темный цвет, чем у путников, обычно темно-латунный, медный или черный. Этот винт служит одной из двух целей в зависимости от того, где он расположен в цепи: либо он принимает входящий черный (горячий) провод от источника питания, либо соединяется с черным (горячим) проводом, который ведет к светильнику. .
Иллюстрация: Ель / Хайме Кнот
Винтовые клеммы заземления
В целях безопасности всегда устанавливайте трехпозиционный переключатель с заземляющим винтом. Он подсоединяется непосредственно к металлической планке переключателя и может располагаться в нижней части переключателя, как показано здесь, сбоку или в другом месте.
Если вы столкнулись со старым коммутатором без заземляющего винта, его следует заменить на более новый коммутатор с заземлением.
Проводка трехпозиционного переключателя
Трехпозиционные выключатели могут быть подключены по-разному, в зависимости от того, где они расположены относительно светильника в кабельных трассах цепи. Например, их можно расположить так, чтобы питающий кабель шел к первому трехпозиционному выключателю, затем к корпусу светильника, затем ко второму трехпозиционному выключателю.
Или, как показано здесь, их можно подключить так, чтобы кабели проходили через оба трехпозиционных выключателя, а затем к светильнику. Это относительно распространенная конфигурация, в которой соединения проводки выполняются следующим образом:
- В месте первого выключателя питающий провод от источника питания представляет собой двухжильный кабель с заземлением. Это означает, что есть черный горячий провод, белый нейтральный провод и оголенный медный провод заземления.
На этом первом переключателе черный провод питания подключен к общему винту на переключателе. Заземляющий провод подключается как к выключателю с помощью косички, так и ко второй кабельной трассе, идущей далее к следующему выключателю. Если распределительная коробка металлическая, ее также необходимо соединить косичками с заземляющими проводами. - Кабельная трасса, соединяющая два выключателя, выполнена трехжильным кабелем. Черный и красный провода являются «путешественниками» и подключаются к винтовым клеммам на двух переключателях. Это обеспечивает два альтернативных пути прохождения горячего тока между переключателями — это то, что позволяет переключателям гибко включать и выключать свет.
- Поскольку выключатели не имеют соединений нейтрального провода белого цвета, нейтральные провода в распределительных коробках просто соединяются вместе, чтобы они проходили дальше к коробке осветительных приборов.
- Во втором распределительном щитке проводка аналогична первому переключателю, при этом клеммы бегунка подключены к проводам бегунка, идущим от первого переключателя.
На этом первом переключателе черный провод питания подключен к общему винту на переключателе. Заземляющий провод подключается как к выключателю с помощью косички, так и ко второй кабельной трассе, идущей далее к следующему выключателю. Если распределительная коробка металлическая, ее также необходимо соединить косичками с заземляющими проводами.
