Здравствуйте, уважаемые читатели сайта sesaga. Сегодня мы рассмотрим практичные схемы последовательного и параллельного соединения ламп накаливания. В статье схемы подключения трех и более ламп я рассказывал про параллельное соединение, а вот про последовательное упустил. В этой статье мы рассмотрим оба вида соединений используемых в быту. Пойдем от простого к сложному.
У людей, чья работа связана с электрикой, люди такой профессии сталкиваются с различными электрическими соединениями:. Каждый человек сам по себе индивидуален и делает все по своему, — также, это наблюдается и по части электрики. При работе, следует обращать свое внимание, как допустим соединен:. Если выключатель подключен к нейтральному проводу, то в процессе выполнения электрических соединений, — Вы можете попасть под напряжение.
Как выполнить последовательное подключение светильников? Процедура, схема
Эй, в этой статье мы узнаем, как выполнить последовательное подключение ламп, а также увидим схему последовательного подключения ламп. Свет – это устройство, преобразующее электрическую энергию в энергию света. Существуют различные типы фонарей или электрических лампочек в зависимости от их принципа работы, конструкции, свойств. В любом случае, есть два типа или метода подключения нескольких лампочек — последовательное соединение и параллельное соединение. Оба способа подключения имеют свои преимущества и недостатки. Кроме того, они полезны для различных приложений. Хотя в прежние времена в основном использовалось последовательное соединение, в настоящее время в основном используется параллельное соединение.
Последовательное подключение светильников

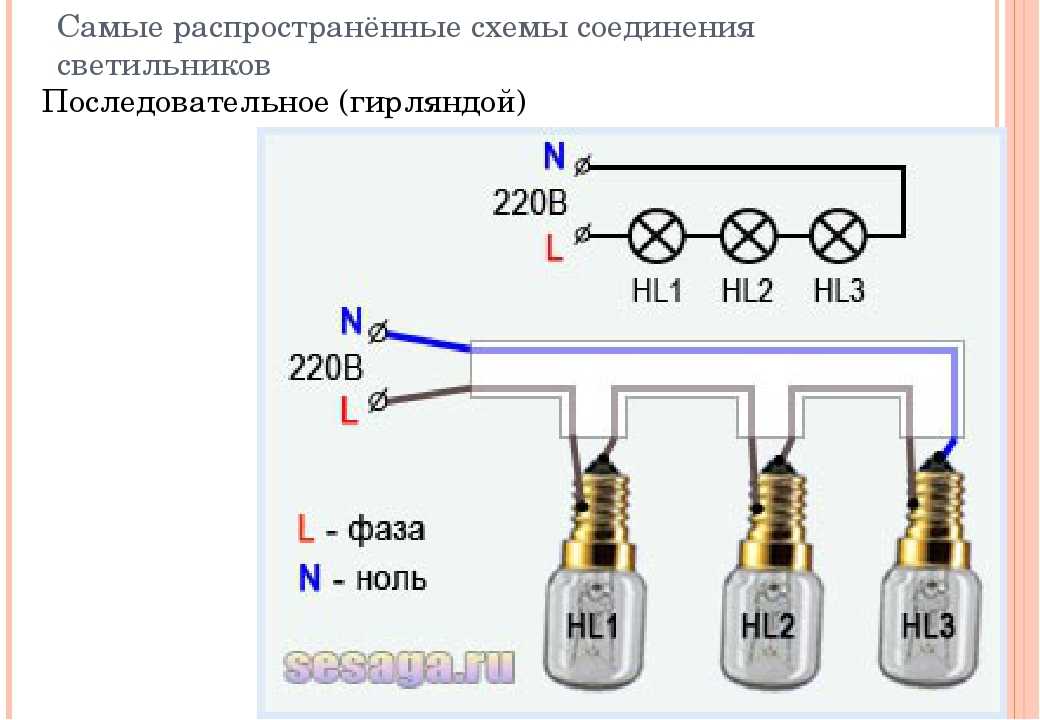

Во-первых, давайте рассмотрим базовую схему последовательного подключения нескольких светильников.
Здесь вы можете видеть, что три лампы соединены последовательно. Фазовая клемма светильника 1 должна быть подключена к фазовой клемме источника питания. Нейтральная клемма светильника 1 подключена к фазовому зажиму светильника 2. Таким образом, светильник 3 также подключен. Нейтральная клемма фонаря 3 является конечной нейтралью всей цепи и должна быть подключена к нейтрали источника питания. Помните, что не должно быть слабого контакта или неплотного соединения. Что касается ламп переменного тока, для большинства ламп нет конкретной идентификации фазной нейтрали, поэтому любую клемму можно использовать в качестве фазы и нейтрали.
Читайте также: Как подключить свет параллельно? Процедура, схема
Последовательное подключение ламп с выключателем
Здесь вы можете увидеть схему последовательного подключения нескольких ламп с работающим выключателем.
Процедура подключения
1. Подключите фазную клемму источника питания к любой клемме переключателя.
2. Подсоедините остальную клемму выключателя к клемме фазы лампы 1.
3. Подсоедините нейтраль лампы 1 к клемме фазы лампы 2.
4. Подсоедините нейтраль лампы 2 к фазе лампы 3.
5. Подсоедините нейтраль лампы 3 к нейтрали источника питания.
Читайте также:
Преимущества и недостатки последовательного соединения лампочки
Преимущества
1. Для подключения проводки требуется меньше проводов.
2. Для включения всех светильников достаточно одного выключателя.
Недостатки
1. Напряжение необходимо увеличить, если количество лампочек при последовательном соединении увеличивается.
2. Неисправность в одной лампочке или в любом месте может остановить работу всей цепи.
Последовательное соединение — это старый метод, используемый в определенных приложениях. При последовательном соединении потери мощности больше и возникают сложности с управлением освещением. Он не обеспечивает высокой эффективности. При последовательном соединении в цепи всегда протекает постоянный ток. Сопротивление всей цепи зависит от каждой нагрузки цепи. Последовательное соединение ламп обеспечивает лучшую производительность, если мощность и сопротивление каждой лампы равны. Низкое сопротивление любой лампы цепи может снизить сопротивление всей цепи.
Читайте также:
Благодарим вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.
Последовательное и параллельное подключение ламп
В этой статье мы рассмотрим схему подключения ламп. Есть несколько разных мест или приложений, где нам нужно подключить лампы либо параллельно, либо последовательно. Итак, мы должны знать, как правильно подключиться. По сути, мы узнаем о токе, потребляемой мощности и других важных факторах.
Последовательное подключение лампы
Лампа имеет две клеммы для переменного тока, которые мы можем рассматривать как фазу и нейтраль. Таким образом, когда нейтральная клемма первой лампы подключена к нейтральной клемме второй лампы, и все лампы подключены таким образом, это соединение будет называться последовательным соединением. Здесь вы можете увидеть схему последовательного включения лампочек.
Здесь вы можете видеть, что нейтральная клемма первой лампы подключена к фазовой клемме второй лампы, а нейтральная клемма второй лампы подключена к фазовой клемме третьей лампы. Здесь мы показали лампу мощностью 100 Вт, лампу мощностью 80 Вт и лампу мощностью 60 Вт.
Теперь вопрос в последовательном соединении какая лампочка будет светиться ярче. Помните, что яркость лампочки зависит от ее потребляемой мощности. Большее энергопотребление означает большую яркость. При последовательном соединении ток через все лампочки одинаков или одинаков. А мощность, рассеиваемая лампочкой, зависит от внутреннего сопротивления лампочки и тока, протекающего через лампочку. Для номинального входного напряжения сопротивление лампы малой мощности будет больше, чем у лампы высокой мощности, его можно измерить, 92/P или I = V/Rs
Таким образом, при последовательном соединении лампочка с меньшей мощностью рассеивает большую мощность, поэтому она будет светиться ярче.
Итак, согласно приведенной выше диаграмме, 60-ваттная лампочка будет светиться с наибольшей яркостью, а 100-ваттная – с меньшей яркостью.
Подключение ламп при параллельном соединении
Когда фазные клеммы всех лампочек соединены вместе, а нейтральные клеммы всех лампочек соединены вместе, это называется параллельным соединением.
