Различные типы постоянных резисторов и их функции

Резисторы считаются одними из наиболее важных компонентов электронной схемы. Их функция может варьироваться от обеспечения питания до предотвращения коротких замыканий. Таким образом, резисторы являются неотъемлемой частью каждого источника питания и встроены в электронику, которую вы используете на регулярной основе.

Постоянные резисторы являются наиболее часто используемыми резисторами в электронных схемах, как видно из названия, они имеют фиксированные значения сопротивления, которые нельзя изменять. Другими словами, это омическое сопротивление, которое нельзя регулировать. Они обычно доступны в осевых светодиодах и корпусах для поверхностного монтажа, а также в других индивидуальных вариантах, в основном в зависимости от их применения. Раньше были популярны осевые светодиодные резисторы, но в настоящее время резисторы для поверхностного монтажа делают фиксированные резисторы более популярными.

1 Типы постоянных резисторов

1.1 Резисторы с проволочной обмоткой

1.2 Резисторы из углеродного состава

1.3 Резисторы из углеродной пленки

1.5 Металлооксидные пленочные резисторы

1.6 Металл Глазуровочные резисторы

1.7 Фольгированные резисторы

2 Заключение

2.1 Похожие сообщения:

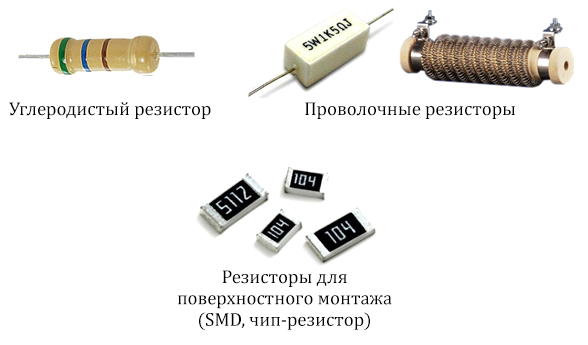

На рынке доступны различные типы постоянных резисторов. Вот некоторые из основных типов:

• Резисторы с проволочной обмоткой
• Резисторы из углеродного состава
• Резисторы из углеродной пленки
• Резисторы из металлической пленки
• Резисторы из металлооксидной пленки
• Резисторы из металлической глазури
• Фольгированные резисторы

Проволока Резистор с обмоткой представляет собой компонент, который состоит из намотки металлического провода вокруг металлического сердечника. Металлическая проволока выступает в качестве резистивного элемента к электрическому току. Сопротивление создается металлической проволокой. Металлический сердечник выполняет роль проводящего материала, но не пропускает через себя электрический ток. Металлические проволоки обычно из нихрома или манганина из-за их высокого сопротивления электрическому току.

Резистор из углеродного композита также является пассивным компонентом, который в определенной степени ограничивает электрический ток. Они состоят из цилиндрических резистивных элементов со встроенными металлическими торцевыми крышками. Цилиндрический резистивный элемент изготовлен из смеси керамического и угольного порошка. Этот угольный порошок обладает хорошими свойствами электропроводности. Эти резисторы были наиболее используемыми типами в начале 1960-х годов. Однако в настоящее время они редко используются из-за их низкой стабильности и высокой стоимости.

Резисторы из углеродной пленки обычно используются в электрических цепях. эти резисторы изготавливаются путем размещения углеродной пленки на керамической подложке. Углеродная пленка обладает резистивными свойствами, благодаря чему она используется в качестве основного резистивного элемента в этих резисторах. В то время как керамика выполняет функцию изоляционного материала для электрического тока.

Резистивный элемент имеет металлические заглушки на обоих концах. Выводы изготовлены из меди и прикреплены к двум концам торцевых заглушек. Резисторы из углеродной пленки создают меньше шума, чем резисторы из углеродного состава.

Металлопленочные резисторы представляют собой Пассивные компоненты , в которых используется металлическая пленка для ограничения протекания электрического тока до определенной степени. По конструкции они аналогичны резисторам из углеродной пленки. Основное отличие заключается в материале, который используется в составе пленки. Пленка изготовлена ​​из металла для регулировки электрического потока.

Металлопленочные резисторы имеют низкотемпературный коэффициент сопротивления. Скорость, с которой сопротивление материала претерпевает некоторые изменения при повышении температуры, называется TCR.

Материалы, используемые для формирования резистивной пленки, изготовлены из оксида металла, такого как оксид олова. Они имеют конструкцию, аналогичную металлическим пленочным резисторам, за исключением материала, из которого изготовлена ​​пленка. Они менее дороги по сравнению с резисторами из углеродного состава. Они известны тем, что работают при высоких температурах.

В этом резисторе используется смесь металлических частиц и стеклянного порошка для ограничения протекания электрического тока до определенной степени. Эти Резисторы имеют пониженный TCR, также известный как температурный коэффициент сопротивления. Из TCR мы можем сказать, что при повышении температуры сопротивление материала также будет меняться. Металло-глазурованные резисторы, обычно используемые в ядерных устройствах, преобразователях ИК-изображений, устройствах связи, навигационных радарах, ускорителях частиц, делителях напряжения и т. д.

Фольговые резисторы являются наиболее точными и стабильными компонентами, используемыми для ограничения протекания тока. . Эти резисторы сравнительно меньше шумят, чем другие типы резисторов.0005 Фиксированные резисторы . Другое название, используемое для фольгированных резисторов, – высокоточные резисторы, и они имеют пониженный TCR. Они используются в аудиокомпонентах, маслосъемных кольцах, авиации, продаже электроники и т. д.

После краткого ознакомления с различными типами резисторов у вас будет некоторое представление об их составе и применении. Всегда важно хорошо знать такие электронные компоненты перед их покупкой, так как это поможет вам избежать неправильных покупок. Поэтому убедитесь, что выбранные вами постоянные резисторы подходят для приложения, в котором вы будете их использовать.

Электроника – Постоянные резисторы

Резисторы – это компоненты, препятствующие прохождению электрического тока. ток или, другими словами, резисторы ограничивают ток. Идеальный резистор подчиняется закону Ома, который гласит, что напряжение (или потенциал) через резистор пропорционален ток течет через резистор. Ом – это маленький значение, поэтому обычно вы будете работать в омах, кОм или м Ом.

Обычно резисторы состоят из непроводящего сердечника (керамический или стеклянный стержень), намотанный на токопроводящий материал и покрыты изоляционным слоем. Проводящий материал определяет рабочие характеристики резистора и то, как намотка определяет номинал резистора. Углеродная пленка дешевая, но металлическая пленка или оксид металла позволяют увеличить точность; они будут использоваться в наиболее типичной схеме Приложения. Проволочная намотка чрезвычайно точна и может быть сконструирован для сильноточных применений; они будут использоваться в измерительной технике и источниках питания.

Резисторы бывают разных размеров, форм, корпусов и композиции.

• Резисторы могут быть фиксированными (иметь одно значение сопротивления) или переменная (можно настроить так, чтобы она имела одно значение из диапазон значений сопротивления). На этой странице будут обсуждаться только постоянные резисторы.
• На принципиальной схеме изображены постоянные резисторы символом    (Север Америка, Япония; традиционный) или (Европа; современный).
• На печатной плате постоянные резисторы обычно помечен буквой R, за которой следует буквенно-цифровой код который соответствует метке на схеме, как на этом участок поверхностного монтажа печатная плата.
• Резисторы могут быть выводными или сквозными (используется для макетов и печатных плат со сквозными отверстиями) или для поверхностного монтажа (используется для поверхностного монтажа печатных плат).
Резисторы
• обычно упаковываются по отдельности. дискретный компонент . Однако группа резисторов может поставляются в одном пакете, называемом сетевыми резисторами (с выводами) или блок резисторов (с выводами) или массив резисторы (поверхностный монтаж). Сетевые пакеты резисторов все похожи внешне, но имеют различные внутренние конфигурации. Точно так же пакеты массивных резисторов имеют различные внутренние конфигурации.

Характеристики резистора

1. Сопротивление

Идеальный резистор характеризуется своим сопротивлением измеряется в Омах (например, 1,2 Ом или 1,2 Ом). как это не практично изготовить все возможные номиналы резисторов, резисторы доступны в предварительно выбранных диапазонах, известных как предпочтительные значения или стандартные значения . Е12 серия, которая является наиболее распространенной серией (12 значений на 100) обозначаются как: 10 Ом, 12 Ом, 15 Ом, 18 Ом, 22 Ом, 27 Ом, 33 Ом, 39Ом, 47 Ом, 56 Ом, 68 Ом, 82 Ом. Это не ограничивает диапазон резисторов общим из двенадцати значений, но каждое значение резистора должно начинаться с число из ряда и умножить на степень 10, т. е. 1,5 Ом, 15 Ом, 150 Ом, 1500 Ом, 15000 Ом и т. д. Стандартные значения EIA для Е12, Е24, Е96, Е192, может быть найден на каждом веб-сайте производителя резисторов.

2. Допуск

Физические компоненты резистора будут отличаться от идеальных из-за изменчивость изготовления, состав резистора и, с течением времени, деградация из-за старения. Чтобы охарактеризовать резистор разнообразие состава и изготовления, производители резисторов всегда указывайте допуск. допуск определяет точность сопротивления как “плюс-минус заданное процента от номинальной стоимости». Другими словами, допуск – это максимально допустимое отклонение от заявленного значение сопротивления. Например, резистор с маркировкой 1,2 Ом ±10% имеет номинальное сопротивление 1,2 Ом, допуск ±10% номинального сопротивления и фактического сопротивления в диапазон

1,2 Ом -10 % до 1,2 Ом +10 %
= 1,2 Ом – 0,12 Ом до 1,2 Ом +0,12 Ом
= от 1,08 Ом до 1,32 Ом.

Если допуск не указан, обычно предполагается быть ±20%. Допуски, выраженные в виде простых процентов, например. 10%, всегда следует интерпретировать как «±» данного процент.

Обратите внимание, что стандартные значения EIA относятся к допуск резистора: E6 (20%), E12 (10%), E24 (5%), E96 (1%), и Е192 (0,5%).

3. Мощность

4. Интенсивность отказов

Некоторые композиционные резисторы можно приобрести за гарантии максимальной частоты отказов. Показана частота отказов только на резисторах установленной надежности и указать процент отказов на 1000 часов. Например, отказ 0,01 % скорость будет интерпретироваться как отказ одного резистора из 10 000. за 1000 часов.

5. Температурный коэффициент

Температурный коэффициент сопротивления (TCR) определяет максимальное изменение сопротивления при изменении температура, измеряемая в частях на миллион на градус Цельсия (частей на миллион/Кл). Чтобы преобразовать PPM в %, разделите число PPM на 10 000. Например, TCR, равный 100 ppm/C, совпадает с TCR. 0,01%/с. Температурный коэффициент указывается только на более точные резисторы. Для этих резисторов резисторы с наиболее популярны температурные коэффициенты 100 PPM/C, и будет работать для большинства разумных температурных условий. другие специально разработаны для критической температуры Приложения.

Резисторы с выводами или сквозными отверстиями

Резисторы с выводами или сквозными отверстиями бывают небольших размеров, цилиндрические пакеты с осевыми выводами (провода совмещены с главной осью цилиндра; параллельно основному ось) или большие прямоугольные упаковки с осевым или радиальным проволочные выводы (провода выровнены по радиусу цилиндр; перпендикулярно главной оси). Входят резисторы разный состав и, следовательно, разные рабочие характеристики.

В зависимости от физических размеров резистора значение резистор либо напечатан на резисторе, либо закодирован в серия цветных полос. Четырехполосный цветовой код используется для Резисторы из углеродного композита, углеродной пленки и металлооксидной пленки и часто упоминается как EIA [Electronic Industries Ассоциация] стандарт цвета. 5-полосный код используется для более точные металлопленочные резисторы. 6-полосный цветовой код включает диапазон температурного коэффициента.

Для правильного считывания полос резистор должен быть ориентирован чтобы полоса 1 была слева, а полосы читались слева направо. верно. Для 4-полосных резисторов с цветовой маркировкой и более крупных 5-, 6-полосных резисторов резисторы с цветовой маркировкой, цветные полосы будут благоприятствовать одному концу резистор. Расположите резистор так, чтобы полосы сгруппировались левая сторона резистора. Для 5-, 6-полосной цветовой маркировки резисторы и некоторые 4-полосные резисторы, может быть место пошире между множителем и диапазоном допуска. Резисторы с более полосы или физически меньшие резисторы используют ширину полосы вместо расстояние между полосами для указания ориентации; наденьте широкую ленту на верно.

Резистор только с одной черной полосой является резистором с нулевым сопротивлением. А Резистор с нулевым сопротивлением представляет собой просто перемычку. Этот резистор существует для упрощения конструкции печатной платы. Вместо того, чтобы использовать специальную машину для размещения одного провода перемычка, обычная система автоматического размещения резистора может быть используется с резистором с нулевым сопротивлением. Каждый производитель резисторов возьми резистор с нулевым Омом.

Резисторы также могут иметь маркировку в соответствии с военными спецификации (например, MIL-HDBK-217). По сути, система нумерации деталей, она используется как военные и коммерческие фирмы.

Цвет корпуса резистора

Для более старых резисторов с 4-полосной цветовой кодировкой цвет корпуса может использоваться как один из четырех диапазонов, как показано в RMA Resistor и Цветовые коды гибких резисторов [старые вариации на 4-полосной системе]. Новый 4-полосный цвет кодированные резисторы соответствуют цветовому стандарту EIA, описанному выше. Изолированные резисторы с осевыми выводами обозначаются корпусом любого цвета, кроме черного. Обычный цвет – натуральный загар (бежевый) или коричневый для 4-полосных резисторов. Обычный цвет бледный синий для 5-полосных резисторов. Черные тела используются для неизолированные резисторы композиционного типа.

Для более новых резисторов можно использовать цвет корпуса для идентификации определенный тип резистора. На некоторых неотраслевых веб-страницах указывается что синие резисторы негорючие, а белые резисторы плавкий. На самом деле, вы можете купить плавкие резисторы с белым корпусом (IEC стандартный?), или бежевый корпус, или вы можете заказать резисторы специального назначения и запросить синий добавить огнезащитное покрытие.

Резисторы для поверхностного монтажа

Резисторы для поверхностного монтажа (SMT) бывают крошечными “чиповые” корпуса с керамическим корпусом и проволочные выводы. Резисторы для поверхностного монтажа имеют серию цифры для обозначения номинала резистора. Первый За n-1 цифрами следует указанное количество нулей по последнему номеру. Например, резистор для поверхностного монтажа. с кодом 1-0-5 будет означать, что первые две цифры (1-0) будет сопровождаться 5 нулями, чтобы дать значение 1000000 Ом или 1 МОм.

Если номер содержит буквы R (1), K (1000) или М (1000000) в ряду чисел интерпретировать букву в виде десятичной точки и умножить на необходимое. Например, код 3R5 будет интерпретироваться как 3,5 Ом, 3K5 будет интерпретироваться как 3,5 кОм, а 3M5 будет интерпретируется как 3,5 МОм. Это обозначение также используется на схематические диаграммы, когда десятичные точки могут быть трудными читать.

За номером может следовать буква, указывающая толерантность.
