Основы, работа, конструкция и применение
Содержание

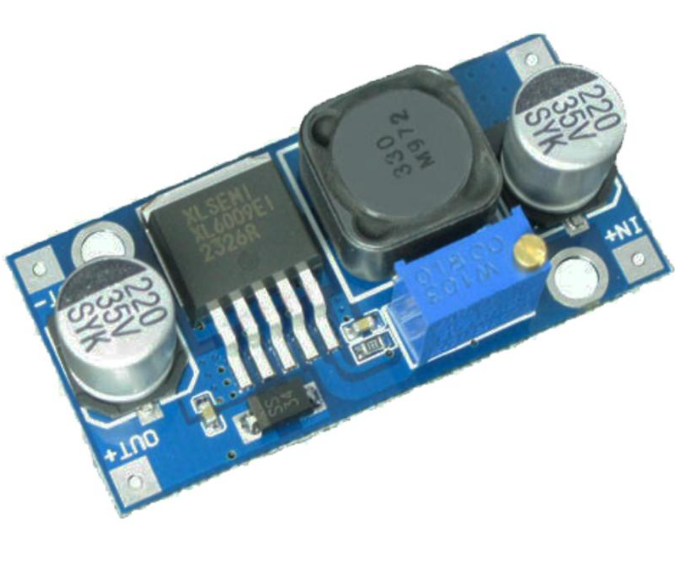

Введение Повышающий преобразователь представляет собой преобразователь постоянного тока, предназначенный для выполнения повышающего преобразования подаваемого на вход постоянного тока.
В повышающем преобразователе поставляемый фиксированный вход постоянного тока усиливается (или увеличивается) до регулируемого выходного напряжения постоянного тока, т. е. выходное напряжение повышающего преобразователя всегда больше, чем входное напряжение. Таким образом, повышающий преобразователь также называют повышающим преобразователем или повышающим прерывателем. Он получил название «повышение», потому что полученное выходное напряжение выше, чем подаваемое входное напряжение. Он выполняет обратную операцию понижающего преобразователя, который преобразует более высокий входной постоянный ток в более низкий выходной постоянный ток.
Повышающий преобразователь используется для повышения входного напряжения до некоторого более высокого уровня в соответствии с требованиями нагрузки. Это повышающее преобразование в повышающем преобразователе достигается за счет накопления энергии в катушке индуктивности и передачи ее на нагрузку при более высоком напряжении. Повышающие преобразователи широко используются в устройствах с батарейным питанием, где, возможно, пара батарей обеспечивает 3 В, но должна питать цепь 5 В.
Как мы знаем, произведение напряжения и тока дает мощность, увеличение напряжения на выходе повышающего преобразователя означает уменьшение выходного тока через цепь.
Имеется как минимум два полупроводника (например, диод и транзистор) и как минимум один элемент накопления энергии (например, катушка индуктивности, конденсатор или и то, и другое). Другие полупроводниковые устройства, такие как силовые MOSFET, силовые BJT, IGBT и т. д., используются в качестве переключателей в схемах повышающих преобразователей. Тиристоры обычно не используются для преобразователей постоянного тока в постоянный, потому что при использовании тиристоров требуется другая внешняя цепь связи.
Принцип действия повышающего преобразователя
Работа повышающего преобразователя основана на принципе накопления энергии в катушке индуктивности. Падение напряжения на катушке индуктивности пропорционально изменению электрического тока, протекающего через устройство.
Схема работает таким образом, что помогает поддерживать регулируемый и повышенный выход постоянного тока на нагрузке.
Принципиальная схема типичного повышающего преобразователя показана на рисунке ниже.
В этой схеме твердотельное устройство, такое как силовой МОП-транзистор, который работает как переключатель, подключено к источнику. В качестве второго ключа используется диод. Диод подключен к конденсатору и нагрузке. Конденсатор и нагрузка соединены параллельно, как показано на приведенной выше принципиальной схеме. Катушка индуктивности включена последовательно с источником напряжения питания, что приводит к постоянному входному току. Таким образом, повышающий преобразователь действует как источник входного постоянного тока, а нагрузки действуют как источник постоянного напряжения.
Управляемый переключатель S включается и выключается с помощью ШИМ (широтно-импульсной модуляции). ШИМ может быть временным или частотным. Модуляция на основе времени в основном используется для Boost Converter, потому что она проста в создании и использовании.
В этом типе ШИМ-модуляции частота остается постоянной. В то время как частотная модуляция имеет широкий диапазон частот для достижения желаемого управления переключателем и имеет сложную конструкцию LC-фильтра нижних частот.
Есть два режима работы преобразователя Boost. Их:
- Режим I: переключатель S включен, а диод D выключен
- Режим II: переключатель S выключен, а диод D включен
Режим I: переключатель S включен, а диод D выключен
В этом режиме работы переключатель S находится в замкнутом состоянии, т. е. в состоянии ON, а диод D находится в разомкнутом состоянии, т. е. в выключенном состоянии. Таким образом, переключатель S позволяет протекать через него току. Весь ток будет протекать по замкнутому контуру, включая катушку индуктивности L, переключатель S и обратно к источнику постоянного тока. Принципиальная схема для этого режима показана на рисунке ниже.
Здесь полярность индуктора будет соответствовать направлению тока.
В этом режиме работы диод D находится в состоянии обратного смещения, так что диод не пропускает ток через него в цепь. В этом случае напряжение на переключателе S появится на сопротивлении нагрузки и, следовательно, на выходном напряжении.
Допустим, переключатель S включен на время Ton и выключен на время Toff.
Тогда общий период времени T представляет собой комбинацию времени Ton и Toff.
$$
\text { т.е. } \mathrm{T}=T_{o n}+T_{o f f}
$$
Тогда частота переключения определяется как:
$$
f_{\text {переключение} }=\frac{1}{T}
$$
И рабочий цикл определяется как:
$$
\mathrm{D}=\frac{T_{o n}}{T}
$$
Применяя КВЛ в приведенной выше схеме, получаем:
$$
V_{i n}=V_L
$$
Имеем:
$$
V_L=\mathrm{L} \frac{d I_L}{d t}
$$
$$
V_L=\mathrm{L} \frac{d I_L}{d t}=V_{i n}
$$
$$
\frac{d I_L}{d t}=\frac{V_{i n}}{L }
$$
Кроме того,
$$
\frac{d I_L}{d t}=\frac{\Delta I_L}{\Delta t}=\frac{\Delta I_L}{D t}=\frac{ V_{i n}}{L}
$$
Поскольку переключатель S находится в замкнутом состоянии в течение времени Ton = DT , поэтому 𝚫t = DT .
Тогда
$$
\Delta I_L=\left(\frac{V_{i n}}{L}\right) \mathrm{DT}
$$
Это уравнение дает изменение тока в цепи, когда переключатель S замкнут. то есть в режиме I.
Режим II: переключатель S выключен, а диод D включен
В этом режиме работы переключатель S находится в разомкнутом состоянии, т. е. выключен, а диод D закрыт, т. е. включен. Таким образом, переключающий диод D позволяет протекать через него току, тогда как переключение S блокирует протекание тока через него. Принципиальная схема для этого режима показана на рисунке ниже.
Как мы знаем, катушка индуктивности в цепи хранит энергию в виде магнитного поля, катушка индуктивности действует как источник, когда переключатель S разомкнут. Следовательно, диод D закрывается. В этом режиме работы индуктор высвобождает энергию, накопленную в предыдущем режиме, когда переключатель S был замкнут. Во время высвобождения энергии, накопленной в катушке индуктивности, полярность катушки индуктивности меняется на обратную, что приводит к тому, что диод D переходит в состояние прямого смещения.
Таким образом, это позволяет протекать току в цепи через диод D. Способ протекания тока показан на рисунке выше.
Высвобожденная энергия в конечном итоге рассеивается на сопротивлении нагрузки, что помогает поддерживать протекание тока в том же направлении через нагрузку, а также повышает выходное напряжение. Ток через индуктор имеет убывающий характер и затухнет через определенный момент времени.
Теперь, применив КВЛ к приведенной выше схеме, где мы сохранили исходное соглашение для анализа схемы, получаем:
$$
V_{in}-V_L-V_o=0
$$
$$
V_L= В_{ин}-В_о
$$
$$
\text { Также имеем, } V_L=\mathrm{L} \frac{d I_L}{d t}
$$
$$
\text { Итак, } V_L=\ mathrm{L} \frac{d I_L}{d t}=V_{i n}-V_o
$$
$$
\frac{d I_L}{d t}=\frac{V_{i n}-V_O}{L }
$$
Из вышеизложенного известно, что:
$$
\mathrm{T}=T_{\text {on }}+T_{\text {off}}
$$
$$
\mathrm{T}=\mathrm{DT}+T_{\text {off}}
$$
$$
\mathrm{T}-\mathrm{DT}=T_{o f f}
$$
$$
(1-\mathrm{D}) \mathrm{T}=T_{o f f}
$$
$$
T_{o f f}=(1-\mathrm{D}) \ mathrm{T}
$$
$$
T_{o f f}=\Delta \mathrm{t}=(1-\mathrm{D}) \mathrm{T}
$$
$$
\text { Теперь } \ frac {d I_L} {d t} = \ frac {\ Delta I_L} {\ Delta t} = \ frac {\ Delta I_L} {(1-D) T} = \ frac {V_ {i n} – V_o}{L}
$$
Затем
$$
\Delta I_L=\left(\frac{V_{i n}-V_o}{L}\right)(1-\mathrm{D}) \mathrm {T}
$$
Это уравнение дает изменение тока в цепи, когда переключатель S разомкнут.
то есть в режиме II.
Поскольку чистое изменение тока через индуктор за один полный цикл равно нулю, то есть сумма скорости изменения тока в режиме I и режиме II становится равной нулю
$$
\text { т.е. } \Delta i_L(\ text {Mode I})+\Delta i_L(\text {Mode II})=0
$$
$$
\left(\frac{V_{i n}}{L}\right) \mathrm{DT} +\left(\frac{V_{i n}-V_o}{L}\right)(1-\mathrm{D}) \mathrm{T}
$$
При упрощении получаем:
$$
\ frac{V_O}{V_{in}}=\frac{1}{1-D}
$$
Мы знаем, что значение рабочего цикла D изменяется от 0 до 1. Для этого диапазона D выходное напряжение больше, чем входное напряжение. Таким образом, повышающий преобразователь увеличивает входное напряжение. Однако при D=1 отношение выходного напряжения к входному в установившемся режиме стремится к бесконечности, что физически невозможно. На практике значение D поддерживается на уровне более 0,7, что приводит к нестабильности, поскольку повышающий преобразователь представляет собой нелинейную схему.
Форма импульса повышающего преобразователя показана на рисунке ниже:
