отличие от ЭмПРА, как работают, как выбрать

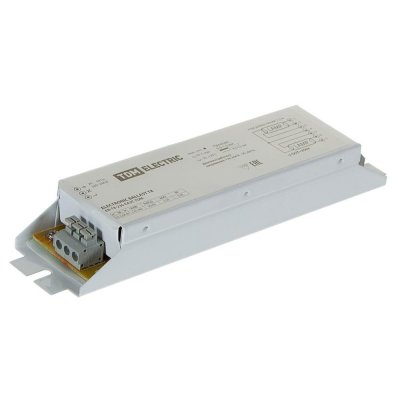

Несмотря на появление светодиодов, в эксплуатации все еще довольно большое количество светильников с люминесцентными лампами штырькового типа. Они тоже позволяют тратить меньше на электроэнергию, особенно если в светильнике применяется электронный балласт — ЭПРА для люминесцентных ламп.
Электронный пускорегулирующий аппарат (ЭПРА, электронный балласт) — электронное устройство, осуществляющее пуск и поддержание рабочего режима газоразрядных осветительных ламп.
Содержание статьи
- 1 Как работает люминесцентная лампа с дросселем (ЭмПРА)
- 1.1 Люминесцентная лампа: устройство и условия для работы
- 1.2 Как заставить люминесцентную лампу светиться
- 1.3 Как работает светильник дневного света с ЭмПРА (электромагнитным балластом)
- 1.4 Недостатки ЭмПРА
- 2 Устройство ЭПРА — электронного балласта
- 2.1 Как происходит преобразование постоянного напряжения в высокочастотное
- 2.1.1 Блок-схема инверторного преобразователя в ЭПРА
- 2.1.2 Как работает инверторный преобразователь в электронном балласте
- 2.1 Как происходит преобразование постоянного напряжения в высокочастотное
- 3 ЭПРА для люминесцентных ламп: основы подбора
- 4 Схемы ЭПРА
Как работает люминесцентная лампа с дросселем (ЭмПРА)
ЭмПРА — электромагнитный пускорегулирующий аппарат или просто «дроссель». Поняв принцип работы ЭмПРА, будет проще разобраться с устройством и принципом работы ЭПРА.
Для начала стоит разобраться с тем, как работает лампа дневного света. Речь пойдет о длинных лампах типа Т-8. Кроме источника света есть еще стартер (газоразрядная лампа) и пускорегулирующее устройство (дроссель и конденсаторы).
Устройство лампы дневного света
Люминесцентная лампа: устройство и условия для работы
Несколько слов о люминесцентных лампах трубчатого типа. Это полая стеклянная трубка, покрытая изнутри слоем люминофора. На края трубки надеты металлические колпачки с двумя штырьками. Эти штыри — выводы катодов. Катоды соединены попарно вольфрамовой спиралью со специальным эмиссионным покрытием. Лампа заполнена смесью инертных газов с парами ртути (воздуха внутри нет). Для того чтобы люминофор засветился, необходимо:
При наличии переменного поля, электроны и ионы активно движутся, наталкиваясь на стенки колбы, заставляя тем самым светиться нанесенный на них люминофор. Вроде все просто. Но при включении необходимо создать условия для появления в инертной среде свободных заряженных частиц. В выключенном состоянии их там просто нет. И даже если на катоды напрямую подать 220 В, ничего не произойдет. Переменное электрическое поле будет, а несвязанных ионов и электронов — нет. И света тоже не будет.
Как заставить люминесцентную лампу светиться
Итак, для того чтобы лампа зажглась, необходимо чтобы в ней появились свободные заряженные частицы. Инициировать их высвобождение можно двумя способами:
Обычно используют второй вариант. На него требуется больше времени и энергии, но сами лампы «живут» дольше. Холодный пуск популярен среди самодельщиков. Но этот способ «вырывает» из структуры частицы, что приходит к быстрому выходу лампы из строя. Чем он хорош, так это тем, что можно заставить работать лампы с перегоревшими спиралями. Но использовать его нерационально, так как катоды быстро перегорают.
Как работает светильник дневного света с ЭмПРА (электромагнитным балластом)
Для того чтобы обеспечить появление свободных частиц используют дроссель, который называют еще электромагнитный балласт и стартер. Для стабилизации работы используют конденсаторы (на схеме ниже С1 и С2). Дроссель представляет собой набор ферромагнитных пластин, обмотанных эмалированным медным проводом. Дроссель похож на трансформатор, только имеет одну обмотку. Стартер представляет собой газоразрядную лампу с подвижным биметаллическим контактом.
Блок-схема
Пока лампа холодная, вольфрам имеет высокое сопротивление, поэтому, при включении, ток течет слабый — порядка 35-50 мА. Его не хватает на разогрев катодов, но для работы газоразрядной лампы стартера он достаточен. Протекающий через стартер ток разогревает контакты газоразрядной лампы. По мере нагрева биметаллический контакт изгибается и в какой-то момент соприкасается со вторым — неподвижным контактом. В этот момент ток мгновенно возрастает до сотен миллиампер (500-800 мА). Тлеющий разряд в стартере гаснет, биметаллический контакт остывает и размыкает цепь. Но несколько секунд ток в цепи очень высокий. Этого времени достаточно для разогрева катодов лампы и начала эмиссии свободных частиц. Возле катодов образуется облако из свободных ионов и электронов.
Но это еще не старт лампы. Она все еще не светится. При размыкании контакта в стартере, в дросселе возникает электродвижущая сила (ЭДС), которая совпадает по фазе с напряжением в сети. Это приводит к мгновенному скачку напряжения до киловольт (1000 В и больше). Такое высокое напряжение вызывает зажигание дуги, пробой газа в лампе и активное высвобождение свободных частиц. Частицы, ударяются в люминофор, вызывают его свечение. Лампа зажигается.
Недостатки ЭмПРА
В свое время такая схема была популярна: расходы электроэнергии на освещение снижались примерно в два-три раза. И это притом что служили такие светильники дольше, свет давали более четкий. Но есть у них и серьезные недостатки:
Все эти минусы устранены в ЭПРА (электронных пускорегулирующих аппаратах). Плюс — они еще и электричества потребляют меньше, что делает люминесцентные светильники более экономичными.
