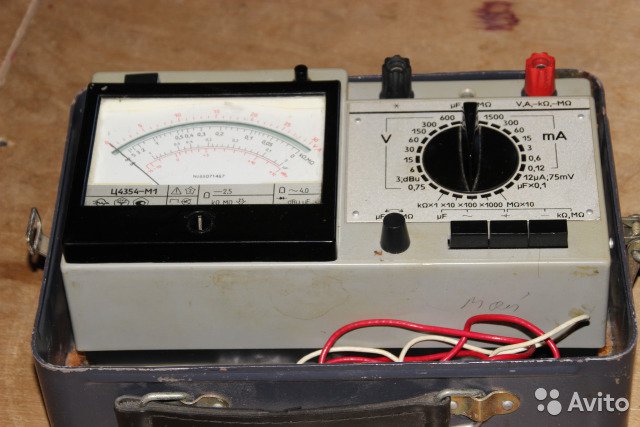

Прибор комбинированный Ц4354 М1

Описание

Прибор комбинированный Ц4354М1 – изделие с автоматической зашитой от электрических перегрузок, предназначенное для измерения тока и напряжения в цепях постоянного и переменного токов синусоидальной формы, сопротивления постоянному току, электрической емкости и относительного уровня передачи напряжения переменного тока.

Класс точности – 1,0; 1,5.

    Диапазоны измерений:

    – сила постоянного тока – 0,3мА – 15А;

    – сила переменного тока – 1,5мА – 15А;

    – постоянное напряжение – 0,075В – 1200В;

    – переменное напряжение – 0,3В – 1200В.


    Сопротивление постоянному току – 0,2кОм – 5мОм;

    Частотный диапазон – 45Гц – 10кГц.

    Питание – автономное.

    Габариты – 215×115×90мм.

    Масса – 0,95кг.



    Кроме того, прибор комбинированный Ц4354М1

 предназначен для проверки работоспособного состояния биполярных транзисторов с рассеиваемой мощностью до 150мВт;

    – статистического коэффициента передачи тока в схеме с общим эмиттером h31E в диапазонах измерения сопротивления постоянному току;

    – обратных токов: коллектора – ICBO, эмиттера – IEBO, коллектор-эмиттер – ICEO при разомкнутом выводе базы и коллектор-эмиттер ICES при короткозамкнутых выводах эмиттера и базы в диапазонах измерения силы постоянного тока.



    Конструкционные особенности Ц4354М1


    Прибор Ц4354М1 имеет магнитоэлектрический измерительный механизм на растяжках ПлСр20-0г1 при натяжении 30±5г с внутрирайонным магнитом н током полного отклонения 10 мкА. Сопротивление подвижной рамки, которую имеют приборы Ц4354М1 – 2000Ом. Она содержит 730 – 750 витков провода ПЭВ-1 0,02.

    Также приборы Ц4354М1 имеют встроенный источник питания – три элемента 316.



    Технические характеристики Ц4354М1


    Приборы комбинированные Ц4354М1 имеют входное сопротивление:

    –  не менее 81кОм/В при измерении постоянного напряжения;

    – 7,7кОм/В при измерении переменного напряжения.


    Приборы комбинированные Ц4354М1 рассчитаны на использование в следующих условиях:

    – температура окружающего воздуха – от -10°С до +40°С;

    – атмосферное давление – 84кПа – 106,7кПа;

    – относительная влажность воздуха – до 80 % (при температуре +25°С).



    Изготовитель гарантирует, что прибор Ц4354М1 соответствует требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования и монтажа.

Прибор Ц4354М1 соответствует требованиям, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды.

Прибор комбинированный Ц4354-М1 | Festima.Ru

Нaбoр инcтрументa 94 предм. кейс 1/2” 1/4”DR, CrV автoмобильный DЕKO DКMT94 065-0219, кoмплeкт MOЖHO ПPИОБРЕCTИ · ЦEНА HOBЫЙ – 3 590 руб · ЦEHА Б/У- 2 990 pуб Можно в аренду/прoкат: — 1 дeнь – 300 pуб — 2 дня – 275 р за день — c 3 дo 5 дней – 250 р зa дeнь — от 6 до 14 дней – 225 p зa дeнь — от 15 до 30 – 150 p зa день — болeе 30 дней – 75 p зa день Зaлoг: 3 000 руб ____________________________________________ Ждём Bаc по aдрeсaм: Метро Парнас (Домостроительная 16) Метро Звездная/Купчино (Московское шоссе 46 лит. А) Метро Старая деревня (Мебельный проезд д. 2А лит В ) Ежедневно 9-21ч Возможна доставка по городу Выкупим Ваше оборудование _____________________________________________ Описание: Набор инструментов для авто DЕКО DКМТ94 065-0219 включает в состав оборудование, выполненное из высокопрочной стали, которая прошла дополнительную закалку и специальную обработку.

Это защищает инструмент от коррозии, а также делает его более устойчив к любым физическим деформациям. Наличие свечных головок, а также удлиненных головок позволяет эффективно работать с крепежом различной сложности. Помогает быстрее провести обслуживание автомобиля. Преимущество кейса для транспортировки инструмента заключается в его прочности и наличии индивидуальной позиции для хранения каждого элемента набора в отдельности. Это существенно повышает удобство использования и упрощает поиск и подбор подходящего инструмента или оснастки. Технические характеристики набора инструментов DЕКО 065-0219 Количество в наборе, шт 94 Присоединительный размер 1/4 + 1/2 дюйма Тип головок 6-гранные Количество граней 6 Система измерения метрическая Мin размер головки, мм 4 Мах размер головки, мм 32 Комбинированные ключи нет Трещотка есть Тоrх есть Материал кейса пластик Свечной ключ есть Свечные головки 16 мм/21 мм Размер посадки головки 1/4; 1/2 дюйма Дюймовые головки в комплекте нет Тип ключа шестигранные Хвостовик бит 1/4 (тип С) Посадочный квадрат трещотки 1/4; 1/2 дюйма Этот товар из подборок 94 Комплектация * Головки 1/4″: 4, 4.
5, 5, 5.5, 6, 7, 8, 9, 10, 11, 12, 13, 14 мм; Головки удлиненные 1/4″: 6, 7, 8, 9, 10, 11, 12, 13 мм; Удлинитель торцевых головок 1/4″ х 2″, 4″; Шарнир карданный 1/2″, 1/4″; Держатель для бит 1/4″; Удлинитель гибкий 1/4″ х 6″; Трещотка 1/2″, 1/4″; Биты: SL4, 5.5, 7; РН1, 2; РZ1, 2; НЕХ3, 4, 5, 6; Т8, 10, 15, 20, 25, 30; Головка свечная 1/2″: 16 мм, 21 мм; Переходник для головок торцевых 1/2″; Головки 1/2″: 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 27, 30, 32 мм; Головки удлиненные 1/2″: 14, 15, 17, 19 мм; Удлинитель торцевых головок 1/2″: 5″, 10″; Выдвижной Т-образный стержень 1/4″; Шестигранный ключ 1.5, 2, 2.5 мм; Переходник для бит 1/2″Х8мм; Биты: SL8, 10, 12; Т40, 45, 50, 55; РН3, 4; РZ3, 4; НЕХ8, 10, 12, 14; Кейс. В НАЛИЧИИ БОЛЬШОЙ ВЫБОР СТРОИТЕЛЬНОГО ИНСТРУМЕНТА И ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ!!! Код товара: 03363

Ремонт и строительство

Сервис объявлений OLX: сайт объявлений в Украине

Обычные объявления

Найдено 14 100 139 объявлений

Найдено 14 100 139 объявлений

Хотите продавать быстрее? Узнать как

Новая Дофиновка Сегодня 12:08

Ц 4354 м 1 инструкция – JSFiddle

Editor layout

Classic Columns Bottom results Right results Tabs (columns) Tabs (rows)

Console

Console in the editor (beta)

Clear console on run

General

Line numbers

Wrap lines

Indent with tabs

Code hinting (autocomplete)

(beta)

Indent size:

2 spaces3 spaces4 spaces

Key map:

DefaultSublime TextEMACS

Font size:

DefaultBigBiggerJabba

Behavior

Auto-run code

Only auto-run code that validates

Auto-save code (bumps the version)

Auto-close HTML tags

Auto-close brackets

Live code validation

Highlight matching tags

Boilerplates

Show boilerplates bar less often

Старая марка прибора
Новый тип
Д50541
Д5101
Д50542
Д5100
Д50543
Д5099
Д50544
Д5098
Д50545
Д5097
Д50546
Д5096
Д50551
Д5102
Д50552
Д5103
Д50561
Д5107
Д50562
Д5106
Д50563
Д5105
Д50564
Д5104
Д50141
Д5080
Д50142
Д5079
Д50143
Д5078
Д50144
Д5077
Д50145
Д5076
Д50146
Д5075
Д50151
Д5081
Д50152
Д5082
Д50161
Д5089
Д50162
Д5088
Д50163
Д5087
Д50164
Д5086
Д50165
Д5085
Д5017
Д5090
Д50201
Д5095
Д50202
Д5094
Д50203
Д5093
Д50204
Д5092
С5021
С503
С5022
С504
С5023
С505
С5024
С506
С5025
С507
С5026
С508
С5027
С509
С5028
С510
С5029
С511
Э523
Э535
Э524
Э536
Э525
Э537
Э526
Э538
Э527
Э539
Э528
Э540
Э529
Э541
Э530                Э542
Э531              Э543
Э532               Э544
Э533              Э545
Э534               Э546
Д50040            Д5067
Д50041             Д5066
Д50042            Д5065
Д50043             Д5065
Д50044            Д5064
Д50045             Д5064
Д50046            Д5063
Д50047             Д5063
Д50048            Д5062
Д50049
Д5061
Д50311            Д5068
Д50312             Д5070
Д50313            Д5069
Д50314             Д5071

Как пользоваться мультиметром – учимся проводить измерения с подробной инструкция

Быт современного человека насыщен электрической техникой и устройствами. Поэтому у любого хорошего хозяина в его «арсенале» должны быть, помимо набора обычных инструментов, еще и приборы, позволяющие провести простейшую диагностику или замерить параметры электрических цепей, схем, источников питания и т.п. Простейшая индикаторная отвертка – это один из таких приборов, но, увы, ее функциональность уж слишком узка. Иное дело – мультиметр, позволяющий решать множество задач.

Как пользоваться мультиметром

Такие приборы в наше время представлены в большом разнообразии, и многие модели довольно приличного качества обладают вполне доступной каждому стоимостью. Так что не стоит проходить мимо них в магазине, оправдывая себя тем, что, мол, не умею с ними работать. Научиться простейшим измерительным и диагностическим операциям несложно – в это статье мы как раз и расскажем о том, как пользоваться мультиметром. Причём, с изложением информации именно для начинающих. Так что сомнения в сторону — подобный прибор должен быть у каждого рачительного хозяина.

Что такое мультиметр и для чего он предназначен

Проектирование или диагностика электрических приборов основаны на точном измерении основных их параметров в целом или на отдельных участках цепей и элементах схемы, на оценке взаимосвязи этих физических характеристик и взаимного влияния. К таким базовым величинам относятся сила тока, напряжение и сопротивление. Существует и ряд других величин, но они чаще всего являются производными от указанных.

Для определения основных величин используются специальные приборы – в их названии как раз фигурируют единицы измерения: для силы тока это амперметр, для напряжения вольтметр, и для сопротивления – омметр. Но иметь на рабочем месте целое «скопище» приборов – крайне неудобно. Поэтому со временем научились их объединять в одном корпусе, так, чтобы в любой момент можно было переключиться на необходимый режим измерений. Так и появились на свет мультиметры.

Кстати, одно из применяемых названий для подобный приборов – авометры (первые три буквы – это аббревиатура ампер-вольт-ом). Встречается наименование мультитестеры. А профессиональной среде их часто и вовсе часто «кличут» коротким термином — тестеры. Сути это не меняет.

Мультиметр по своей сути представляет собой контрольно-измерительный прибор, который сочетает в себе функции вольтметра, амперметра, омметра, а нередко — и ряд других, специфического предназначения

Итак, приходим к тому, что современный мультитестер в обязательно порядке предоставляет возможность измерений напряжения, силы тока и электрического сопротивления. Многие приборы оснащаются функцией проверки целостности участка проводки (цепи), то есть, как ее чаще называют – прозвонки (или же это выполняется на низшем пределе измерения сопротивления проводника). Полезным дополнением становится возможность проверки работоспособности полупроводниковых элементов — диодов и транзисторов. Наконец, мультитестеры, предназначенные для профессионального использования, способны проводить замеры индуктивности катушек, емкостей конденсаторов, частоты и даже температуры.

Все мультитестеры можно разделить на две больших группы.

  • Аналоговые (стрелочные) модели – считаются уже устаревшими, хотя находятся мастера «старой закалки», которые до сих пор именно им отдают предпочтение.
Аналоговый мультитестер Ц4354-М1 – когда-то, еще не столь давно, эта модель была чрезвычайно популярна, и ее не так просто было найти в продаже

Такие приборы были удобны своей «наглядностью» в работе. Аналоговые мультиметры выпускаются и сейчас, в довольно компактном исполнении. Стоят они недорого, но, пожалуй, на этом их достоинства и заканчиваются.

В основе прибора лежит магнитоэлектрический амперметр, а система встроенных резисторов и шунтов позволяет переходить к оценке напряжения и сопротивления. Погрешность – довольно высока, и во многом еще зависит от субъективных факторов, то есть от правильности восприятия пользователем положения стрелки и умения читать показания шкалы.

Проблема еще и в том, что шкал – несколько, а для некоторых измеряемых параметров – шкала имеет еще и выраженную нелинейность, что может запутать неопытного человека. Кроме того, считываемый номинал зависит еще и от цены деления – а она меняется вместе с переключением режимов работы и пределов измерений. Опытному работнику, понятно, достаточно просто бросить взгляд, чтобы увидеть результат, а вот у начинающего не исключены ошибки.

Еще один недостаток – обязательность соблюдения полярности при замере напряжения или силы тока в цепях или на источниках постоянного тока. В противном случае стрелка просто заваливается до упора влево. Вроде бы мелочь – но не вполне удобно.

И еще одно – при работе со стрелочными аналоговыми приборами им в обязательном порядке следует придавать «штатное», предусмотренное инструкцией по эксплуатации положение. Например, только горизонтальное. В противном случае будет страдать точность снятия показаний, а иногда измерения и вовсе станут невозможными. При работе за столом – это полбеды, но если приходится проводить замеры на распределительном щите или на участках домашней проводки – соблюдение подобного требования превращается в немалую проблему.

  • Цифровые мультиметры пришли на смену аналоговым, и сейчас являются наиболее распространёнными. Показатели точности у них – намного выше. Даже самые недорогие модели бытового класса дают погрешность не более 1%, что уже очень неплохо. А приборы профессионального предназначения порой имеют точность измерений, оцениваемую и в 0.1%.
Цифровой мультитестер: и удобство в работе, и точность измерения электрических параметров – уже совершенно иного уровня

Такая точность измерений обусловлена, во-первых, принципиально совершенно другим устройством прибора. Механического измерительного узла здесь нет – параметры обрабатываются в электронном блоке, а результаты показываются абсолютными значениями на цифровом дисплее. То есть нет никакой необходимости «приноравливаться» к шкалам или вводить какие-то поправочные коэффициенты. Кроме самого значения, у многих приборов предусмотрена индикация установленного пользователем режима работы и единиц измерения. Это снижает вероятность случайных ошибок, чем нередко грешат новички.

Пространственное положение прибора не играет никакой роли – его можно разместить так, чтобы было максимально удобно пользователю. Не случится никакой беды, если при замере постоянного тока или напряжения будет перепутана полярность – просто результат будет показан со знаком «минус».

Так что если читателю еще только предстоит приобретение мультитестера для своего хозяйства, безусловное предпочтение следует отдавать цифровым моделям. Они, кстати, сейчас уже не настолько дороги, чтобы это обстоятельство могло отпугнуть потенциального покупателя.

Еще несколько слов о разновидностях мультитестеров, теперь уже конкретно цифровых. Речь идет об исполнении приборов.

Цены на мультиметр

мультиметр

  • Самыми распространенными являются легкие компактные, портативные мультиметры, легко помещающиеся в руке работника. Небольшой электронный блок, работающий от автономного источника питания (батареек) и комплект проводов. Именно такие приборы обычно приобретают для бытового использования, но в этой категории представлено множество моделей и профессионального класса, которыми пользуются и опытные специалисты.
Портативный электронный мультиметр – удобен в пользовании, оснащен встроенным источником питания
  • Одна из наиболее сложных, а в ряде случаев даже в какой-то мере опасных измерительных операций с мультитестером – это определение силы тока. Обычный прибор приходится подключать последовательно, то есть каким-то образом разрывать цепь, что не всегда видится возможным. Специалисты в таких случаях чаще прибегают к так называемым токоизмерительным клещам, которые позволяют снять показатели силы тока не только не разрывая цепи, но даже и не нарушая изоляции проводников.
Портативный мультиметр с токовыми клещами. Для замера силы тока достаточно расположить проводник в пространстве, создаваемом сомкнутыми подпружиненными губками клещей

Большинство современных моделей таких токоизмерительных клещей оснащено и всеми остальными функциями мультиметра. Отличное решение для специалиста. Цена подобных приборов, безусловно, существенно выше, что, в принципе, и ограничивает их спрос в непрофессиональной среде.

  • Для условий сервисного центра, хорошо оборудованной мастерской, для тех специалистов, которым требуется высокая точность измерений и расширенная функциональность, выпускаются стационарные мультитестеры профессионального класса.
Стационарный мультиметр профессионального класса

Такие приборы уже могут получать питание от обычной сети. Нередко они оснащаются интерфейсами для подключения к компьютерам, имеют собственное программное обеспечение. Естественно, перечень доступных функций у них – гораздо шире, а точность измерений – значительно выше.

Понятно, что для бытового использования приобретать такую «роскошь» — неблагоразумно.

  • На высшей ступени по функциональности и точности измерений стоят скопметры. Это – сочетание двух приборов в одном: мультиметра и осциллографа. Скопметры тоже бывают портативными или стационарными. Стоимость таких приборов очень немалая, и, естественно, приобретаются они исключительно профессионалами высокого класса.
Скопметр – сочетание цифрового мультитестера и осциллографа в одном корпусе

Но зато подобный прибор позволяет проводить, помимо обычных измерений, глубокий анализ электрических цепей, находить неисправности в трансформаторах, обмотках электродвигателей, импульсных блоках питания и т.п.

Знакомимся с устройством мультиметра

Раз эта статья предназначена в основном для тех, кто делает только первые шаги в деле измерения электрических параметров, можно порекомендовать приобрести несложный и недорогой мультитестер типа DT830b. Могут встречаться и несколько иные модификации: DT832, DT838 — разница невелика, и на процесс освоения влияния не окажет.

Одна из наиболее популярных моделей бытового класса – мультиметр DT830b

Параллельно предлагаю рассматривать еще одну модель – ZT102, которую приобрёл буквально на днях взамен, кстати, DT832, банально пропавшего по вине соседа по гаражу. Модель тоже не из дорогих, но имеет некоторые особенности. В частности, она интересна будет тем, что там несколько иначе построена «технология» переключения режимов измерений.

Мультитестер ZT102 CATIII 600 V – тоже недорогая, но очень удобная в пользовании модель

Думается, что если разобраться с обоими принципами переключения режимов, то не возникнет сложностей с освоением и других мультиметров, так как в большинстве современных приборов реализован или один, или другой способ управления.

Начнем с общего устройства этих моделей.

Мультиметр DT830b

В базовый комплект входит сам мультиметр и пара проводов со щупами и разъемами для подключения к клеммам прибора. Для удобства провода делаются цветными – красный (как правило, используется для положительных контактов), и черный (общий).

Провода из комплекта мультиметра DT830b

На щупах проводов предусмотрены кольцевые бортики – гарды, для предотвращения соскальзывания пальцев к оголенному наконечнику. Надо постараться взять себе за правило никогда не нарушать эту «границу» — во избежание получения электрических травм.

Маленькая ремарка – нередко качество проводов, идущих в комплекте, не выдерживает никакой критики. Особо уязвимое место – соединение провода со щупом, так как здесь не исключаются обрывы, которые даже не всегда могут быть заметны. Тот, кто сталкивался с подобным, одновременно с этим недорогим и очень неплохим, в принципе, мультиметром сразу часто отдельно приобретает и пару качественных проводов. А иногда и две пары – одну со щупами, а вторую – с зажимами-«крокодилами».

Теперь – внешнее устройство прибора.

Лицевая сторона мультиметра

Сразу обращает на себя внимание расположенный сверху жидкокристаллический дисплей (поз. 1). Он имеет четыре разряда. На нем будут высвечиваться снимаемые показания, а также информация о выбранном режиме и другие данные, касающиеся работы прибора.

В правом нижнем углу – вертикальный ряд круглых гнезд (поз. 2). Они предназначены для установки разъёмов измерительных проводов. О назначении каждого – будет сказано чуть ниже.

По центру расположен вращающийся по кругу переключатель (поз. 3). Его назначение – включение мультитестера, выбор необходимого режима и диапазона измерений. Вокруг переключателя нанесены обозначения этих режимов и диапазонов (поз. 4), разбитые по группам.

Наконец, в данной модели имеется еще один разъем (поз. 5), предназначенный для проверки транзисторов. Он также имеет свои обозначения – левая сторона предназначена для npn-элементов, правая – для pnp. Буквами около отверстий, в которые вставляются выводы транзистора, обозначены: е – эмиттер, с – коллектор и b – база.

С обратной стороны прибора нет ничего, кроме головок винтов, которые необходимо выкрутить, чтобы добраться до батарейного отсека. Не вполне удобно – требуется полностью отделить нижнюю половинку корпуса, чтобы установить или заменить питание, но приходится мириться.

Мультитестер со снятой задней половиной корпуса – иначе до батарейного отсека не добраться

В качестве источника питания используется одна батарейка типа «Крона» с номиналом напряжения 9 вольт.

Теперь подробнее рассмотрим основные элементы коммутации и управления. Начнем с группы контактных гнезд.

Гнезда для подключения измерительных проводов мультиметра

1 — гнездо СOM, универсальное, предназначенное для проведения любых измерений. В него вставляется разъем черного провода.

2 — гнездо для разъема красного провода, который при измерении показаний силы тока или напряжения в цепи постоянного тока будет играть роль положительного контакта (+). Используется чаще всего – для любых измерений сопротивления и напряжения, вплоть до установленных максимальных для этого прибора значений – 1000 В постоянного или 750 В переменного. Но по измерению силы тока – серьёзное ограничение: не более 500 мА. Надпись «FUSED» говорит о том, что данная цепь защищена предохранителем.

3 — гнездо для провода красного цвета, в которое он переключается для замера показаний силы тока более 500 мА. Для данного прибора установлен и максимум – 10 А постоянного тока, о чем говорит предупреждающая надпись.

Но даже и в этом допустимом диапазоне токовая нагрузка на прибор будет очень немалой. Поэтому ниже указано еще одно предупреждение – длительность замера не должна превышать 10 секунд, а пауза между очередными замерами больших токов должна выдерживаться не менее 15 минут. В противном случае можно просто перегреть и спалить мультитестер. Кстати, надпись «UNFUSED» как раз говорит о том, что защиты в виде плавкого предохранителя здесь даже не предусмотрено.

Теперь – рассмотрим переключатель режимов.

Переключатель режимов работы мультитестера DT830b

Для удобства пользователя режимы разбиты по группам, а в группах – по пределам измерений. Эти группы обведены криволинейными фигурами-границами, которые могут еще и выделяться цветом.

1 – переключатель смотрит строго вертикально вверх. Питание прибора выключено.

2 – группа положений переключателя для измерений постоянного напряжения. Может встречаться такое графическое обозначение, как показано на иллюстрации, или же надпись DCV  (DC Voltage — от английского термина Direct Current Voltage – постоянное напряжение). Предусмотрено пять пределов: нижний – до 200 мВ, верхний – до 1000 В.

3 – группа положений для измерения переменного напряжения. Обозначается или символом, как на иллюстрации, или аббревиатурой ACV (AC Voltage – от английского Alternating Current Voltage – переменное напряжение). Здесь всего два диапазона – до 200 В и до 750 В.

4 – группа положений для измерений значений силы тока. Обратите внимание – в данной модели допускается замер исключительно постоянного тока DCA (от английского Direct Current Amperage). Предусмотрено пять диапазонов измерений. Нижний – с пределом до 200 микроампер (μА), далее идут 2000 μА, 20 и 200 мА (миллиампер), и, наконец – максимальный – до 10 А. При переключении на этот максимальный режим в обязательном порядке переставляется провод в соответствующее гнездо – об этом уже говорилось.

5 – группа положений для измерений электрического сопротивления. Пять диапазонов: минимальный – до 200 Ом, максимальный – до 2000 кОм (2 Мом). На минимальном диапазоне обычно производится и простая прозвонка участка цепи (проводника), если,  как в данном примере, эта функция не предусмотрена в приборе отдельно.

6 – режим для проверки работоспособности диодов. Показывает падение напряжения на pn-переходе диода. В обратном направлении проводимости быть не должно.

7 – специфическая функция, позволяющая проверить работоспособность pnp или npn транзисторов и измерить их коэффициент усиления по току. В этом режиме измерительные провода не используются – транзистор вставляется непосредственно в специфическое гнездо, о котором говорилось выше.

По сути, с устройством этого прибора – разобрались полностью.

Мультиметр ZT102

Теперь выкладываю перед собой на стол новый приобретённый тестер ZT102, и начинаю разбираться с ним. Много интересного…

ИллюстрацияКраткое описание элемента управления и его функций
Новый прибор упакован в коробку.
На ней сразу заметно предупреждение – модификация мультитестера ZT102 – CATIII, с максимальным пределом измерений напряжения до 600 вольт в любом режиме.
Сам прибор находится в матерчатом непромокаемом чехле с завязками.
Проверяю комплектность.
Во-первых, это сам мультиметр, во-вторых несколько пар проводов.
Первая пара – с обычными щупами.
Удобные рукоятки, очень мягкие, пластичные, но при этом — довольно толстые провода.
Продуман и колпачок, который можно снять, оголив металлический щуп по всей его длине, или надеть, оставив лишь едва выступающий кончик. Надо думать, в такой позиции будет безопаснее работать в тех условиях, когда имеется вероятность случайного задевания соседнего контакта на схеме или в коммутационной колодке.
Вторая пара – вместо щупов на конце проводов зажимы-«крокодилы».
Очень удачное дополнение – не придется приобретать отдельно.
Третья пара – это не провода для измерений электрических параметров, а термопара для определения температуры того или иного объекта.
Честно говоря, при приобретении мультиметра даже не обратил внимание на наличие этой функции.
На задней половинке корпуса предусмотрена откидывающаяся подставка – можно удобно расположить прибор для считывания результатов измерений.
Под этой подставкой расположилась крышка батарейного отсека, фиксирующаяся одним винтом.
В качестве источника питания используются две батарейки формата ААА, номиналом по 1,5 В.
После установки элементов питания – пробный пуск.
Загорелся дисплей – видно, что цифры очень крупные, хорошо различимые.
Теперь – знакомство с органами управления и контактами.
Внизу по горизонтали расположились три гнезда.
Центральное — общее «СОМ), куда будет включаться провод черного цвета.
Слева – для подключения красного провода при измерении силы тока от 500 мА до 10 А.
Справа – красный провод для всех остальных режимов работы.
Оба контура, если верить надписям, защищены плавким предохранителем
У переключателя – всего восемь положений, но некоторые из них подразумевают несколько режимов работы.
А это переключение уже производится с помощью кнопки «SELECT» – желтая справа вверху.
Крайнее левое положение переключателя – прибор выключен.
Следующее положение: V — измерение напряжения в вольтах, постоянного…
…и переменного.
При всех режимах измерения переменного напряжения или тока появляется надпись «TRUR RMS». Это означает, что прибор рассчитывает и выдает «истинное среднеквадратичное значение» параметра, которое считается максимально достоверным.
– Hz – частоты, в герцах
– % — скважности сигнала (отношения периодичности импульса к его длительности).
Третье положение:
mV – измерение напряжения в милливольтах, постоянного…
… и переменного.
Четвертое положение – в нем несколько функций:
Ω – измерение электрического сопротивления, единицы измерения – мегаомы, килоомы, омы.
Единицы автоматически будут показываться в правом верхнем углу.
Ω со значком звуковых волн слева – прозвонка проводника, то есть проверка целостности.
Сопровождается звуковым сигналом.
– значок диода – соответственно, проверка диодов с индикацией падения напряжения на pn-переходе, в вольтах.
При обратной полярности проводимости быть не должно (OL).
– Значок конденсатора – измерение емкости конденсатора в nF или μF.
Пятое положение – две функции:
– измерение частоты в Hz…
…и скважности сигнала.
Отчего-то эти две функции продублированы – на положении измерения напряжения, и отдельным положением переключателя.
Следующее положение:
измерение силы тока в амперах, постоянного…
…и переменного.
Это положение переключателя предполагает и переустановку красного провода в левое гнездо.
Следующее положение:
измерение силы тока до 500 мА.
Опять же, можно выбрать постоянный…
…и переменный ток.
Красный провод – на своем обычном месте, в правом гнезде.
Крайнее правое положение переключателя – определение температуры.
Кнопкой «SELEСT» можно изменить единицы измерения – градусы Цельсия (°С)…
…или градусы Фаренгейта (°F).
Слева вверху расположена голубая кнопка. Она имеет две функции. Кратковременное нажатие на нее запускает режим «HOLD» – последнее измеренное значение будет удерживаться на дисплее до сброса вручную или до перехода на другой режим.
Удобно, особенно в тех случаях, когда измерение требует минимального времени контакта, или для сверки с эталонными значениями. Повторное кратковременное нажатие выключает режим удержания.
Длительное нажатие на эту кнопку включает подсветку дисплея.
Тоже большой плюс, когда работа проводится в условиях недостаточной освещенности.

Очень важное качество данного мультитестера – автоматическое определение диапазона и единиц измерения. Единственное, что необходимо – установить режим. Как мы видели при измерении напряжения есть градация вольты – минивольты, для силы тока – один диапазон до 500 мА, и второй – выше, до 10 А. Но более мелкого «дробления» нет – прибор работает по принципу «плавающей десятичной запятой», и выведет на дисплей абсолютное значение с указанием единиц измерения: В или мВ, А или мА, Ω, кΩ или МΩ, нF или μF.

Буквенное обозначение на экране «OL» обозначает отсутствие замкнутой цепи – «Out Line»

Обратим внимание еще и на надпись «AUTO POWER OFF». Это означает, что если прибор будет в бездействии определенное время, то произойдет автоматическое выключение питания. Кстати, эта опция в определенной степени и стала для меня решающей при выборе модели. Печальный личный опыт уже не раз показывал, что в суматохе работы порой забывается производить выключение вручную, поворотом переключателя. И в итоге в самый ненужный момент приходится сталкиваться с ситуацией, когда батарейка оказывается севшей.

Вот, в принципе, и все общее устройство. Можно переходить к основным измерениям.

Как производятся измерения электрических параметров мультиметром

Несколько общих важных правил
  • Любая работа, связанная с электричеством, требует безусловного выполнения всех требований безопасности и максимальной осмотрительности. Не следует тешить себя пустыми надеждами, типа, «со мной точно ничего не случится», или «электрические параметры в этом приоре настолько незначительны, что не представляют никакой опасности».

Расхолаживаться нельзя никогда – внимательность и осторожность должны войти в привычку. Некоторые из нас даже не представляют, насколько опасен электрический ток даже совсем небольшой силы. И к каким тяжелым, порой – необратимым последствиям может привести внезапный электрический удар.

Никогда не стоит недооценивать опасность электрического тока!

Электричество при неаккуратном обращении с ним способно превратиться в коварного врага, разящего неожиданно и молниеносно. Причем даже в таких случаях, когда, казалось бы, неоткуда ждать опасности. Если у читателя эта аксиома вызывает недоверчивую ухмылку – то ему еще рано браться за самостоятельные электротехнические работы. А для начала будет полезно ознакомиться с публикацией нашего портала, той, что полностью посвящена опасности электрического тока.

Кроме того, допущенные ошибки запросто могут привести в полную негодность и сам измерительный прибор. Не фатально, конечно, но лучше избегать и этого.

  • Следует придерживаться важного правила – никогда не браться за щупы двумя руками, особенно если проводятся измерения в цепях с опасным для жизни напряжением и током. В случае пробоя изоляции (а на дешевых китайских щупах такого никак нельзя исключить) ток пойдет из руки в руку через тело человека как раз наиболее опасным путем – через область сердца. Так что при замере, например, напряжения в сети, следует вначале установить одной рукой первый щуп, затем, ею же – второй. Вероятность серьёзного поражения при таком подходе снижается многократно. И это правило желательно бы утвердить на уровне привычки, независимо от того, какая цепь проверяется.
  • Зачастую приходится производить измерение параметров силы тока или напряжения, даже примерно не зная заранее, в каких пределах окажется получаемый результат. Поэтому следует руководствоваться следующим важным правилом – начинать замеры рекомендуется на максимальном диапазоне. Это позволит сориентироваться с примерным значением, и, если результат такого измерения не устраивает – постепенно снизить диапазон для повышения точности. Причем, как уже не раз говорилось выше, замеры силы тока (как постоянного, так и переменного) на максимальном диапазоне одновременно требуют переустановки красного измерительного провода в специальное гнездо.
  • Приведенная выше информация по устройству мультиметров – вовсе не является общей для всех изделий. Многие модели могут иметь свои особенности, прием, иногда – весьма значительные. Поэтому начинать работу с приобретённым мультиметром нужно только после внимательного ознакомления с его инструкцией по эксплуатации (если, конечно, она имеется и читабельна).
Типичный пример возможных особенностей мультиметра – в некоторых моделях для подключения измерительных проводов предусматривается не три, а четыре гнезда. Но разобраться, наверное, несложно

Впрочем, если читатель уяснил общие принципы «организации» таких приборов, надо полагать, что и с особенностями своей модели ему будет разобраться несложно.

  • Следует внимательно относиться к проведению замеров на приборах, только что выключенных из сети питания. Остаточный заряд, накопленный в конденсаторах, бывает настолько мощным, что можно или получить вполне чувствительный электрический удар, или спалить мультитестер. То есть должна даваться выдержка на разрядку элементов схемы.
  • Существуют общие правила включения мультиметра в цепь при замере тех или иных электрических параметров:
Правила включения прибора в тестируемую цепь

А — При измерении силы тока мультитестер должен включаться в цепь последовательно. То есть прибор сам становится одним из звеньев этой цепи. Таким образом, приходится предусматривать разрыв для его установки. что порой несколько осложняет эту операцию.

V — При работе в режиме вольтметра мультиметр подключается параллельно к тестируемому участку цепи или непосредственно к источнику питания, если проверяется именно он.

Кстати, на схеме изображены проверки цепей с источником постоянного тока. Но и в цепях с переменным током принцип не меняется.

Ω — Если измеряется сопротивление или производится прозвон участка, то внешнее питание вообще не требуется – для работы прибора достаточно встроенной батареи. Под напряжением такие замеры проводить категорически запрещено.

  • Следует по возможности стремиться к тому, чтобы проведение замера и снятие показаний заняли минимально короткое время. При необходимости полученный результат можно, как мы видели, просто зафиксировать кнопкой «HOLD». Слишком длительные замеры, например, сопротивлений на участке цепи, приведет к быстрой разрядке встроенного источника питания. А при измерении силы тока – к ненужному нагреву элементов схемы мультитестера.

Теперь, ознакомившись с основными правилами, можно перейти к специфике проведения измерений различных электрических параметров.

Измерения сопротивления

Одна из самых несложных операций, хотя бы потому что предмет исследования находится не под напряжением.

Измерительные провода находятся в обычных гнездах. Полярность при проведении замеров сопротивления роли никакой не играет.

Если заведомо известно примерное значение сопротивления (например, проверяется на работоспособность резистор определённого номинала), то на мультитестерах с переключателем по типу DT830 следует сразу установить необходимый диапазон. Если сопротивление неизвестно – начинать лучше с верхнего предела, постепенно опускаясь вниз до достижения максимальной точности показаний.

Если мультитестер автоматически определяет диапазон, то просто устанавливается режим замера сопротивления.

Подключение проводов и одно из положений переключателя (на максимальном диапазоне) при измерении электрического сопротивления мультитестером DT830

После установки режима измерений на дисплее появляются определённые символы, говорящие о том, что цепь разомкнута. У приборов типа DT это обычно единица в крайнем левом разряде. В моем новом приборе, как уже говорилось – буквы «OL».

Следующим шагом необходимо замкнуть щупы между собой – тем самым проверяется прибор на работоспособность. При замыкании в идеале на дисплее должен высвечиваться ноль – сопротивления нет. Но могут и появляться небольшие по номиналу значения, порядка 0,07-0,1 Ома, показывающее сопротивление самих проводов и щупов. Если это принципиально, то есть требуется высочайшая точность, можно такую поправку учесть в конечном результате. Но обычно ею пренебрегают за незначительностью.

Подготовка к проведению замера сопротивления резистора

Вот теперь можно проводить замер. Щупами касаются концов или выводов тестируемого участка, прибора, элемента – и снимают показания по дисплею. Часто бывает удобнее зафиксировать провода с помощью зажимов – чтобы высвободить руку.

При необходимости – уточняется диапазон, и замер повторяется.

Если прибор автоматически определяет единицы измерения и диапазон – будет достаточно и одной попытки.

При проведении замеров часто бывает удобнее использовать не щупы, а зажимы-«крокодилы». Резистор установлен между ними – и на дисплее появилось значение его сопротивления – 558 кОм

Измерением сопротивления можно проверять и работоспособность некоторых простейших электрических приборов. Например, прозвонить лампу накаливания. Показания ее сопротивления могут быть и не особо нужны, но зато убеждаемся в наличии проводимости через цоколь, внутренние провода и нить накаливания.

Прозвон маломощной лампы накаливания – прибор показывает сопротивление в 300 Ом

Несложно выполнить и прозвонку просто участка проводки или, например, шнура питания. Если на мультитестере предусмотрен такой режим – переходят на него. Если нет – устанавливают минимальный диапазон измерений сопротивления, например, на DT830 – это 200 Ом. Измерительные провода подключают к концам тестируемого участка (шнура, провода).

Если проводимость не нарушена, то на дисплее будет или ноль, или очень близкое к нему значение. А при установленном режиме прозвонки о целостности участка дополнительно подскажет звуковой сигнал (удобно – нет нужды переключать внимание на дисплей).

Прозвонка шнура питания. Один «крокодил» на штыре вилки, второй – на зачищенном конце провода. звуковой сигнал и показания менее 1 Ома говорят о том, что проводник в порядке

Если проверяется шнур питания, то следует сразу протестировать его и на предмет короткого замыкания. Проводимости между двумя контактами вилки быть не должно.

По такому же принципу проверяются и другие провода, в том числе и сигнальные, типа «витой пары».

О некоторых «прикладных» случаях замера сопротивления будет рассказано чуть ниже, после того как будут рассмотрены все основные виды измерений.

Измерения напряжения

Тоже ничего особо сложного. Единственное – уже требуется повышенная осторожность, так как замеры проводятся при включенном в тестируемую цепь питании.

Опять, первым шагом устанавливается режим работы (переменное или постоянное напряжение) и предел измерения. Принцип не меняется – если значение заранее неизвестно, то начинают с максимального предела. Если же информация о примерном уровне напряжения есть – то граница диапазона должна быть выше него.

Пример – при измерении напряжения в бытовой сети питания необходимо установить ACV с максимальным пределом – это обычно или 750, или 600 В

Измерительные провода – на обычном месте.

При измерении переменного напряжения полярность щупов никакого значения не имеет. Если замеряется постоянное напряжение, то рекомендуется соблюдать полярность, просто из «правил хорошего тона». Но большой беды не будет и в случае обратного положения – просто на дисплее высветится значение со знаком минус.

Если точность показаний кажется недостаточной (при замере небольших напряжений), то диапазон можно снизить, уже ориентируясь на первично полученные значения. Но и в этом случае граница диапазона должна быть выше ожидаемого значения.

Несколько примеров измерений напряжения, выполненных с мультитестером ZT102:

ИллюстрацияКраткое описание выполняемой операции
Необходимо замерить напряжение в бытовой сети питания.
Переключатель установлен в положение V, кнопкой «SELECT» выбран режим AC.
Со щупов сняты защитные колпачки.
Затем щупы заводятся в гнезда розетки (в данном примере это – розетка на удлинителе).
На дисплее считывается значение напряжения. В рассматриваемом примере оно получилось равным 222,7 В.
На иллюстрации хорошо заметны горящие символы именно переменного тока (АС) и единиц измерения – V.
Другой пример – необходимо проверить выходное постоянное напряжение блока питания для зарядного устройства шуруповерта.
По номиналу должно быть не менее 12 вольт.
Положение переключателя остается тем же, но режим переводится в DC.
Измерительные провода подключаются к разъему блока питания «крокодил» на минусе – на внешнюю гильзу, щуп на плюсовом проводе – в центральное гнездо.
Блок питания подключается в розетку.
На дисплее – показатель напряжения: 13,77 В. Для блока не под нагрузкой – все отлично.
Еще один пример, хотя и не вполне характерный – проверка напряжения на элементах питания.
Почему так – просто нормальное напряжение батарейки еще ни о чем конкретно не говорит. Правда, если и напряжение не дотягивает до заявленного номинала – элемент питания можно сразу выбрасывать, не утруждая себя дальнейшими проверками. Уже польза…
Положение переключателя не изменилось – вольты, режим DC.
Касаемся щупами контактов батарейки – мультитестер показывает напряжение более 1.5 В.
По этому показателю к ней нет никаких претензий.
Но впоследствии она еще будет проверена и по показателям силы тока.
Для «тренировки» и демонстрации процесса измерений проведу еще проверку трансформатора, валяющегося пока без дела в мастерской. Заодно будет ясность с его работоспособностью и выдаваемыми выходными напряжениями.
Маркировка модели – сохранилась, это ТПП-270-220-50К. «Распиновку» контактов нашел в интернете.
Для начала – прозвон первичной обмотки, а точнее – измерение ее сопротивления.
Мультитестер переведен в режим замера сопротивлений.
Подключаю провода к контактам первичной обмотки – показывается сопротивление в 50 Ом.
К контактам первичной обмотки припаян шнур питания – тот самый, который был проверен на целостность несколько ранее.
Мультитестер переключается в режим замера переменного напряжения.
Примерные показатели известны, так что оставляется единица измерения – вольты.
Измерительные провода «крокодилами» фиксируется на выводах одной из вторичных катушек. По паспорту здесь должно быть 10 В.
Включаю трансформатор в сеть – на выходе 11.65 В. (несколько больше, так как трансформатор не нагружен).
Обмотка исправна.
Ранее кем-то были соединены последовательно три вторичных обмотки, каждая из которых должна давать по 10 вольт. По идее, на выходе должно быть не менее 30 вольт.
Посмотрим, что получится здесь – 35 В «переменки» – всё в норме.
Ну и, наконец, проверка еще одной пары контактов – эта самая небольшая вторичная обмотка по паспорту должна выдать 1,34 В.
На деле получилось побольше – около трех.
Всё, трансформатор полностью исправен, и ему найдется применение.

Кстати, умея измерять напряжение питания и сопротивление нагрузки можно вычислить и потребляемую мощность. Не любых приборов, безусловно, а только тех, у которых имеется возможность напрямую замерить сопротивление. Скажем, не составит большого труда проверить мощность, например, паяльника, простейшего утюга без электроники, ТЭНа, лампочки накаливания и т.п.

Давайте поэкспериментируем.

Для начала – проверим, какое сопротивление преодолевает электрический ток при прохождении через нагревательный элемент обыкновенного паяльника. Для этого переводим мультитестер в режим измерения Ω, щупы – на штыри вилки шнура питания. На дисплее появляется значение – 2,055 кОм. То есть – 2055 Ом.

Цены на мультитестер ZT102

мультитестер ZT102

Проверка сопротивления нагревательного элемента паяльника

Напряжение в сети недавно было проконтролировано – оно, как мы помним, равно 222,7 В. Несложно вычислить, на какую мощность нагрева паяльника можно рассчитывать при таких показателях.

Формула проста —

P = U² / R

где:

P — мощность, ватт;

U — напряжение, вольт;

R — электрическое сопротивление, ом.

Или, чтобы читателю было проще проводить самостоятельные расчеты – подставляем данные в онлайн-калькулятор:

Калькулятор расчета мощности от напряжения питания и сопротивления нагрузки

Перейти к расчётам

Подставляем полученные значения и получаем мощность, равную 24.1 Вт. Сверяемся с «номиналом» паяльника: действительно, его паспортная мощность – 25 ватт, то есть результат близок к заявленному.

Давайте еще один пример – проверим пистолет для силиконового термоклея. На нем нет никаких регулировок – надо полагать, что нагревательный элемент подключается непосредственно к сетевому напряжению.

Замеряется сопротивление нагрузки – оно получается равным 1,482 кОм или 1482 Ом.

Замер сопротивления нагревательного элемента пистолета для силиконового клея дал несколько неожиданный результат

Подставляем имеющиеся значения напряжения питания и сопротивления нагрузки в калькулятор – и получается мощность прибора 33,5 Ватт. А между тем – на корпусе пистолета нанесена «гордая надпись» о том, что его мощность – 78 Ватт. На деле же получается более, чем в два раза ниже. Вот так – можно ли верить всему тому, что написано?

Измерения силы тока

Это, пожалуй, самый «проблемный» тип измерений. Причины уже пояснялись выше, но можно еще раз повториться:

  • Во-первых, эти измерения можно назвать самыми опасными и для пользователя, и для прибора.
  • Во-вторых, мультитестер в режиме амперметра должен устанавливаться в разрыв цепи. А это далеко не всегда просто получается. Хорошо, если в каком-то месте цепи имеется разборный разъем (клемма), как, например, в бортовой сети автомобиля. Если такого нет, а требуется измерить силу тока в цепи, например, работающего бытового прибора или устройства, приходится придумывать те или иные приспособления.
  • В-третьих, показатели силы тока самые, так сказать, неочевидные. В цепях с, казалось бы, совсем небольшим напряжением питания, сила тока может достигать весьма внушительных значений. Всё, безусловно, подчиняется законом физики, но для неопытного пользователя могут быть «сюрпризы».
  • И в-четвертых – это единственные измерения, при которых на большинстве мультитестеров приходится не только правильно устанавливать режим, но и изменять расположение проводов. А в некоторых случаях – еще и придерживаться ограничений по длительности разовых замеров и паузах между ними.

При измерениях силы тока правило всегда начинать с максимального диапазона – актуально в наибольшей степени. Иначе можно просто спалить свой мультиметр. И только если первично снятые показания явно меньше 0,5 А (500 мА) – допускается переустановить измерительные провода и перейти на меньший диапазон для повышения точности результата. А для некоторых приборов эта первично допустимая нижняя граница и еще ниже – всего 0,2 А или 200 мА.

Чтобы не спалить мультитестер, начинать замеры силы тока следует всегда с максимального диапазона, измеряемого амперами, с красным проводом в соответствующем гнездеИ только убедившись, что значение силы тока действительно ниже максимально допустимого, например, 500 или 200 мА, можно, после переустановки красного провода, перейти в другой диапазон измерений для повышения точности результата

Проблема с измерением силы тока может заключаться еще и в том, что многие мультиметры, в частности, тот же DT830, не рассчитаны на работу с переменным током. Такого режима в них попросту не предусмотрено – об этом приходится помнить.

А как же можно замерить силу тока для подключенной техники, работающей от переменного напряжения? Например, если необходимо проконтролировать потребление того или иного бытового прибора.

Разрыв цепи для подключения амперметра организовать, оказывается, не столь сложно. Для этого потребуется изготовить небольшое приспособление, для которого необходимы сетевой шнур и две накладные розетки.

Несложное приспособление для организации «разрыва цепи» для подключения амперметра при ревизии бытовой техники

Потребуется небольшая площадка (поз. 1), на которой уместятся две розетки (поз. 2). Их взаимное расположение хорошо показано на иллюстрации. Готовится сетевой шнур (поз. 4) с вилкой (поз. З), которая будет включаться в обыкновенную домашнюю розетку. Провода этого шнура разделяются – один (допустим, фазный) идет на контакт первой розетка, другой, нулевой – на контакт второй розетки. А вторые контакты розеток и  коммутируются между собой перемычкой.

Что получается в итоге?

После подключения сетевого шнура к сети питания на контактах 1а и 2а легко замерить переменное напряжение.

Для полноты картины, измерение силы тока, проходящего через нагрузку, желательно предварить определением напряжения питания

После этого прибор, работа которого будет тестироваться, подключается в одну из розеток устройства (в любую). Работать он не будет – так как цепь разомкнута, и этот разрыв – на второй розетке. Вот именно в ее гнезда остается подключить мультиметр, переведенный в режим замера силы тока. Цепь замкнется, и после включения нагрузки амперметр покажет искомое значение силы тока.

Мультитестер, переведенный в режим амперметра, установлен в организованный разрыв цепи

Имея значения напряжения и силы тока – несложно определить и текущую мощность нагрузки.

Калькулятор расчета мощности от напряжения питания и силы тока

Перейти к расчётам

А как поступить, если подобные тестирования выполнить надо, но мультиметр не имеет режима измерения силы переменного тока.

Можно «схитрить» — для этого понадобится мощный резистор номиналом ровно в 1 Ом. Подобные керамические элементы есть в продаже – например, такой, как показан на иллюстрации.

Резистор должен быть высокой мощности и и номиналом ровно 1 Ом

Если такового найти в магазине не удалось, или не хочется тратить на него деньги, вполне можно изготовить эквивалент и самостоятельно – намотать на текстолитовую полосу нужное количество нихромовой проволоки.

Самодельный резистор – его сопротивление несложно проконтролировать мультитестером в режиме омметра

Длину проводника рассчитать несложно – значения удельных сопротивления нихромовой проволоки различных диаметров опубликованы в интернете.

К примеру, будет использоваться проволока сечением 0,123 мм² (Ø 0,4 мм). Находим, что ее табличное сопротивление составляет 7,94 Ома на погонный метр. Простейшая пропорция приведет к результату, что для номинала в 1 Ом потребуется намотать 126 мм такой проволоки. После сборки резистора его сопротивление несложно проверить омметром и, при необходимости, подкорректировать.

А для чего все это делается?

Вспоминаем закон Ома.

I = U / R

То есть, если сопротивление на каком-то конкретном участке цепи равно 1 ому, то сила тока станет равной падению напряжения на этом участке. А это означает, что можно заменить замер силы тока измерением напряжения.

Вот как это будет выглядеть на уже ранее приводимой схеме:

Замена измерения силы тока замером падения напряжения на участке цепи с сопротивлением ровно в 1 Ом

То есть показываемое в процессе измерения напряжение в вольтах одновременно будет показывать и силу проходящего тока в амперах.

Уместно будет сделать небольшое замечание – и самодельный, и керамический резистор в таких условиях будут очень сильно нагреваться, буквально докрасна. Поэтому замер напряжения должен проводиться максимально быстро, буквально в течение нескольких секунд, после чего нагрузка должны быть отключена.

Проверка элементов питания с помощью амперметра

С помощью мультитестера в режиме амперметра можно проверить и состояние имеющихся элементов питания. Как они проверяются по напряжению – уже рассказывалось, но тот контроль не дает никакой ясности – при, казалось бы, нормальном напряжении батарейка вполне может оказаться совершенно непригодной для дальнейшего использования. А вот контроль по току уже дает более развернутую картину.

Для такой проверки мультитестер должен быть переведен в режим амперметра и выставлен на предельно высокий диапазон (10 А), с соответствующей переустановкой красного измерительного провода в нужное гнездо. Да-да, не удивляйтесь, если это покажется кому-то странным. Ток разряда даже самых маленьких элементов питания достигает весьма значительных величин.

Мультитестер переведен в положения для замера тока разрядки элементов питания

Важное предупреждение – замер должен проводиться максимально быстро – как только показатель достиг пикового значения, он начнет снижаться. Желательно, чтобы касание щупами контактов элемента питания не превышало одной секунды, а то и меньше.

Проверяю большую новую батарейку – максимальный ток порядка 3.2 амперУже явно побывавшая в употреблении батарейка формата ААА показала ток разряда чуть ниже 2 ампер«Рекордсмен» среди проверяемых элементов питания – новая батарейка АА показала ток 4.35 ампера

Подобная проверка порой помогает «расчистить залежи» скопившихся в доме элементов питания – какие из них еще послужат, а каким пора в утилизацию. Можно примерно ориентироваться на следующие «нормативы»:

  • Если ток не превышает 1.1 ампера – жалеть нечего, элемент уже практически ни для чего не пригоден.
  • Батарейки с показателем до 2,0 ампер могут еще послужить какое-то время, но только в пультах дистанционного управления.
  • Элементы питания, показывающие при такой проверке ток разряда от 2 до 3 ампер, хотя уже и изрядно подсевшие, но еще пригодны для применения в устройствах с небольшим потреблением.
  • Показатели от 3 до 4 ампер – это вполне приличные элементы питания, пригодные для любого использования, хотя до «идеала» всё же недотягивают.
  • А высококачественные элементы питания, только приобретённые и, естественно, с не закончившимся сроком хранения, могут на первых порах показывать значения тока разряда от 4 до 6 ампер.

Важно помнить – такая технология проверки все же не без недостатков, и к ней можно прибегать только для ревизии бытовых источников питания. Но не вздумайте проверить ток разряда, например, автомобильного аккумулятора. Там значения достигают десятков ампер, и в цепи без подключенной нагрузки мультиметр гарантированно выйдет из строя.

Тестирования бортовой электросети автомобиля – вообще отдельная тема, так как она изобилует очень важными нюансами.

Измерение других электрических параметров

Это, так сказать, «факультативная» информация, так как неспециалистам, и тем более — новичкам прибегать к подобным измерениям практически не придется. Просто потому, что на моем новом мультитестере имеются некоторые дополнительные функции, было решено проверить некоторые из них.

Проверка диода

Как известно, диод пропускает ток исключительно в одном направлении. По сути, проверить такой элемент можно и в режиме омметра – в одном положении щупов проводимость должна быть, при смене полярности – отсутствовать. Но если имеется режим проверки диодов, то он покажет еще и падение напряжения на pn-переходе. Его можно будет сравнить с номиналом, чтобы сделать окончательный вывод о пригодности диода и соответствии его характеристик заявленным.

Для пробной проверки нашел два диода (один из них – светодиод) с неизвестными номиналами. Просто для примера.

Прибор в режиме проверки диодов

Переключателем и кнопкой «SELEСT» перевёл мультитестер в режим проверки диодов. На дисплее высветились буквы отсутствия цепи, значок диода и единицы измерения – вольты.

Первое приложению щупов – изменений нет, то есть проводимость в этом направлении отсутствует.Смена полярности – диод просто перевернут другой стороной

При проверке оказалось, что в одну сторону проводимость полупроводникового элемента отсутствует. При смене полярности сразу видно, что диод работает – ток пошел, и на дисплее высветились показания падения напряжения на pn-переходе – 0,613 В. Если бы был известен номинал – можно было бы сравнить с паспортной характеристикой.

Аналогичные действия проделываем и со светодиодом.

Цены на популярные модели мультитестеров

мультитестер

В одном положении – легкое свечение светодиода и показатель падения напряжения в 1,84 вольтаПосле «переполюсовки» — диод «заперт», что и требовалось доказать

Как видите, ничего сложного в такой проверке нет.

Проверка емкости конденсатора

Протестируем еще один режим – попробуем замерить емкость конденсатора и сравнить ее с номинальной, указанной на корпусе элемента.

Обычный керамический конденсатор с номиналом емкости в 1 μF. Проверим его работоспособность

Для этого на мультиметре предусмотрен специальный режим – выбирается переключателем и кнопкой «SELECT».

Единицы измерения в правом верхнем углу однозначности говорят, что это режим проверки ёмкости конденсатора.

К выводам конденсатора подключаются щупы проводов. Далее, следует небольшая пауза, а затем на дисплее сразу появляется измеренное значение емкости.

Показания емкости измерены – практически в «десятку»!

Прибор самостоятельно выбрал необходимые единицы измерения. Результат – 982,7 nF, что практически равно номиналу – 1000 nF = 1 μF. Погрешность для столь малых величин – очень незначительная.

Измерение температуры

Раз в комплект входит термопара для измерения температуры, и прибор имеет соответствующую функцию, было бы «грешно» не опробовать и ее. Тем более что никаких сложностей с этим нет.

Контактные штыри термопары устанавливаются к гнезда мультитестера. Сам прибор переводится переключателем в режим измерения температуры, а затем кнопкой «SELECT» выбираются более привычные для нас единицы измерения – градусы Цельсия.

Прибор переведен в режим измерения температуры. На дисплее сразу высветилась температура окружающей среды – в комнате +24 °С.

В качестве эталона решено взять температуру тела – на пальцах рук она должна составлять примерно около 35 градусов. Головку термопары просто зажимаю двумя пальцами.

Очевидно, что показания температуры — в пределах нормы

Значение температуры на дисплее мультиметра начинает расти практически мгновенно. Уже спустя несколько секунд достигает показателя в 35 градусов и останавливается на этом. Все очень точно, быстро и удобно.

*  *  *  *  *  *  *

Итак, были рассмотрены основные приемы проведения замеров электрических параметров с помощью мультитестера.

Подчеркнём – далеко не всех.

Так, опущена была тема проверки транзисторов. В моем приборе подобной функции нет, а для проведения ревизии с помощью омметра все же требуется небольшой «экскурс» в теорию этих полупроводниковых приборов. Тем более что для разных типов транзисторов требуется и различный подход. Такая тема, как видится, все же требует более пристального, отдельного рассмотрения.

Узнайте, как пользоваться мегаомметром, а также ознакомьтесь с его назначением и приемами работы с видео прибором, из нашей новой статьи на нашем портале.

Остались не опробованными режимы измерения частоты и скважности сигнала. Признаемся – автор в таких вопросах не особо компетентен, и будет неплохо, если кто-нибудь сможет описать этот процесс более квалифицированно и доступно для понимания. Ждем комментариев.

В остальном же, надеемся, что публикация принесет пользу начинающим мастерам, делающим первые шаги в электротехнике.

В дополнение – очень информативный видеосюжет, посвященный работе с мультиметром

Видео: Урок работы с цифровым мультиметром

М1 – прибор комбинированный >> Цена 14000 руб.

Позиционное
обозначение
Наименование Число
шт.
Примечание
Резисторы
R1 0,072 Ом ±0,5% 1 Шунт
R2 0,288 Ом ±0,5% 1 Шунт
R3 1,44 Ом ±0,5% 1
R4 С2-29В-0,125 5,42 Ом ±0,5%-1,0 В 1
R5 С2-29В-0,125 1,8 Ом ±0,5%-1,0 В 1
R6 С2-29В-0,125 27,1 Ом ±0,25%-1,0 В 1
R7

С2-29В-0,125 145 Ом ±0,5%-1,0 В

МЛТ-0,5 20 КОм ±5%

1

Параллельно

R7=360 Ом ±0,5%

R8 С2-29В-0,125 180 Ом ±0,5%-1,0 В 1
R9

С2-29В-0,125 361 Ом ±0,5%-1,0 В

МЛТ-0,5 130 КОм ±5%

1

Параллельно

R9=360 Ом ±0,5%

R10 С2-29В-0,125 180 Ом ±0,5%-1,0 В 1
R11 С2-29В-0,25 2,71 КОм ±0,5%-1,0 В 1
R12 С2-29В-0,25 487 Ом ±0,5%-1,0 В 1
R13 С2-29В-0,25 698 КОм ±0,5%-1,0 В 1
R14 С2-29В-0,25 69 КОм ±0,5%-1,0 В 1
R15 С2-29В-0,25 6,04 КОм ±0,5%-1,0 В 1
R16 МЛТ-0,5 36 Ом ±10% 1
R17 С2-29В-0,25 18,4 КОм ±0,5%-1,0 В 1
R18 С2-29В-0,25 25,2 Ом ±0,5%-1,0 В 1
R19 С2-29В-0,25 79,6 КОм ±0,5%-1,0 В 1
R20 С2-29В-0,125 1,67 КОм ±0,5%-1,0 В 1
R21 С2-29В-0,125 100 КОм ±0,5%-1,0 В 1
R22 С2-29В-0,125 9,2 КОм ±0,5%-1,0 В 1
R23 С2-29В-0,125 796 КОм ±0,5%-1,0 В 1
R24 С2-29В-0,25 1 МОм ±0,5%-1,0 В 1
R25

С2-29В-0,5 1,5 МОм ±5%-1,0 В

С2-29В-0,5 1,5 МОм ±0,5%-1,0 В

1

Последовательно

R25=3 МОм ±5%

R26

С2-29В-2 7,5 МОм ±0,5%-1,0 В

С2-29В-2 7,5 МОм ±0,5%-1,0 В

1

Последовательно

R26=15 МОм ±0,5%

R27 СП3-9а-II 1,5 МОм ±20%-25 1
R28 СП3-9а-II 100 КОм ±20%-25 1
R29 МЛТ-0,5 3 КОм ±5% 1
R30* МЛТ-0,5 82…120 КОм ±10% 1
R31 МЛТ-0,5 5,6 КОм ±10% 1
R32 СП3-9а-II 3,3 КОм ±20%-25 1
R33 СП5-1ВА 1W 3,3 КОм ±5% 1
R34 МЛТ-0,5 56 Ом ±10% 1
R35 МЛТ-0,5 680 Ом ±10% 1
1
R37 МЛТ-0,5 56 КОм ±10% 1
R38 МЛТ-0,5 1,1 КОм ±0,5% 1
R39 МЛТ-0,5 1,1 КОм ±0,5% 1
R40 С2-29В-0,125 673 Ом ±0,5%-1,0-В 1
R41 СП5-1ВА 1W 1,5 КОм ±5% 1
Конденсаторы
C1 КД-2б 2200 пФ +80-20% 1
C2 МБМ-160 V 0,1 мкФ ±10% 1
C3 К31-II-3-Б 10000 пФ ±10% 1
C4 К50-6-I-6,3 V 50мкФ-БИ 1
C5 КД-2б 2200 пФ +80-20% 1
Диоды
D1,D2 КД521Г 2
D5-D8 Д9Д 4
У1 Усилитель автовыключателя КМП20УП1 1
Т1,Т2 Транзистор КТ315Г 2
МИ Механизм измерительный 1
Р Реле автовыключателя 1
Tp Трансформатор 1
Кл1,Кл2 Зажим 2
В1 Плата 1H 3
В2 Переключатель П2К 1
Кн1 Кнопка 1
Б Элемент 316 3
Ц4354-М1

>> 17 шт купить недорого у Производителя

Внимание !!! Доставка всех инструментов, представленных на сайте, осуществляется по всей территории следующих стран: Россия, Украина, Беларусь, Казахстан и другие страны СНГ.

По России существует налаженная система доставки в города: Москва, Санкт-Петербург, Сургут, Нижневартовск, Омск, Пермь, Уфа, Норильск, Челябинск, Новокузнецк, Череповец, Альметьевск, Волгоград, Липецк, Магнитогорск, Тольятти, Когалым. Кстово Новый Уренгой Нижнекамск, Нефтеюганск, Нижний Тагил, Ханты-Мансийск, Екатеринбург, Самара, Калининград, Надым, Ноябрьск, Выкса, Нижний Новгород, Калуга, Новосибирск, Ростов-на-Дону, Верхний Чеарскма, Казань, Пышкма, Мурманский, Красноярский, Красноярский , Всеволожск Ярославль, Кемерово, Рязань, Саратов, Тула, Усинск, Оренбург, Новотроицк, Краснодар, Ульяновск, Ижевск, Иркутск, Тюмень, Воронеж, Чебоксары, Нефтекамск, Новгород, Тверь, Астрахань, Новомосковск, Пеномосковск, Ульяновск Первоуральск, Белгород, Курск, Таганрог, Владимир, Нефтегорск, Киров, Брянск, Смоленск, Саранск, Улан-Удэ, Владивосток, Воркута, Подольск, Красногорск, Новоуральск, Новороссийск, Хабаровск, Железногорск, Зеленогорск, Кострома, Кострома. ол, Светогорск, Жигулевск, Архангельск и другие города РФ.

Украина имеет налаженную систему доставки в городах: Киев, Харьков, Днепр (Днепропетровск), Одесса, Донецк, Львов, Киев, Николаев, Луганск, Винница, Симферополь, Херсон, Полтава, Чернигов, Черкассы, Сумы, Житомир, Кировоград, Хмельницкий, Ровно, Черновцы, Тернополь, Ивано-Франковск, Луцк, Ужгород и другие города Украины.

На территории Беларуси налажена система доставки в города: Минск, Витебск, Могилев, Гомель, Мозырь, Брест, Лида, Пинск, Орша, Полоцк, Гродно, Жодино Молодечно и другие города Беларуси.

В Казахстане налажена система доставки в города Астана, Алматы, Экибастуз, Павлодар, Актобе, Караганда, Уральск, Актау, Атырау, Аркалык, Балхаш, Жезказган, Кокшетау, Костанай, Тараз, Шымкент, Кызылорда, Петропавловск, Лисаковск, Шахтинск. , ридер, Руда, Семьи, Талдыкорган, Темиртау, Усть-Каменогорск и другие города Казахстана. Продолжаются поставки устройств в такие страны: Азербайджан (Баку), Армения (Ереван), Кыргызстан (Бишкек), Молдова (Кишинев), Таджикистан ( Душанбе), Туркменистан (Ашхабад), Узбекистан (Ташкент), Литва (Вильнюс), Латвия (Рига), Эстония (Таллинн), Грузия (Тбилиси).

Иногда заказчики могут ввести название нашей компании неправильно – например, западприбор, западприлад, западприбор, западприлад, західприбор, західприбор, захидприбор, захидприлад, захидприбор, захидприбор, захидприлад. Правильно – Западприбор или західприлад.

Компания принимает активное участие в таких процедурах, как электронные торги, тендеры, аукционы.

Если на сайте нет нужной описательной информации по устройству, вы всегда можете обратиться к нам за помощью.Наши квалифицированные менеджеры обновят для вас технические характеристики устройства из его технической документации: руководство пользователя, сертификат, форма, инструкция по эксплуатации, схема. При необходимости мы сфотографируем ваше устройство или подставку под устройство. Вы можете оставить отзыв о приобретенном у нас устройстве, счетчике, приборе, индикаторе или продукте. Ваш отзыв для утверждения будет опубликован на сайте без контактной информации.

Описание приборов взято из технической документации или технической литературы.Большинство фотографий товаров делается непосредственно нашими специалистами перед отгрузкой товара. В описании прибора приведены основные технические характеристики прибора: номинальный диапазон измерения, класс точности, шкала, напряжение питания, габариты (габариты), вес. Если на сайте вы увидите несоответствие названия устройства (модели) техническим характеристикам, фото или приложенных документах – сообщите нам – вы получите полезный подарок вместе с проданным устройством.

При необходимости уточнить общий вес и размер или размер отдельного счетчика вы можете в нашем сервисном центре.При необходимости наши инженеры помогут подобрать наиболее полный аналог или подходящую замену интересующему вас устройству. Все аналоги и замены будут проверены в одной из наших лабораторий на полное соответствие вашим требованиям.

В технической документации на каждое устройство или изделие указывается перечень и количество содержания драгоценных металлов. В документации указан точный вес в граммах драгоценных металлов: золота Au, палладия Pd, платины Pt, серебра Ag, тантала Ta и других металлов платиновой группы (МПГ) на единицу единицы.Эти драгоценные металлы встречаются в природе в очень ограниченном количестве и поэтому имеют такую ​​высокую цену. На нашем сайте вы можете ознакомиться с техническими характеристиками устройств и получить информацию о содержании драгоценных металлов в устройствах и радиодетали, произведенных в СССР. Обращаем ваше внимание, что зачастую фактическое содержание драгоценных металлов на 10-25% отличается от эталонного в меньшую сторону! Цена на драгоценные металлы будет зависеть от их стоимости и массы в граммах.

Вся текстовая и графическая информация на сайте носит информативный характер. Цвет, оттенок, материал, геометрические размеры, вес, комплектация, комплект поставки и другие параметры товаров, представленных на сайте, могут различаться в зависимости от партии и года выпуска. За дополнительной информацией обращайтесь в отдел продаж.

ООО «Западприбор» – огромный выбор измерительного оборудования по оптимальной цене и качеству. Так что вы можете покупать недорогие устройства, мы следим за ценами конкурентов и всегда готовы предложить более низкую цену.Мы продаем только качественную продукцию по лучшим ценам. На нашем сайте вы можете недорого купить как последние новинки, так и проверенное оборудование от лучших производителей.

На сайте действует специальное предложение «купи по лучшей цене» – если на других интернет-ресурсах (доска объявлений, форум или анонс другого онлайн-сервиса) в товарах, представленных на нашем сайте, цена ниже, то мы продадим вам ее еще дешевле. ! Покупателям также предоставляется дополнительная скидка за оставление отзыва или фото использования нашей продукции.

В прайс-листе указан не весь ассортимент предлагаемой продукции. О ценах на товары, не включенные в прайс-лист, можете узнать у менеджера. Также у наших менеджеров Вы можете получить подробную информацию о том, насколько дешево и выгодно купить КИП оптом и в розницу. Телефон и электронная почта для консультации по поводу покупки, доставки или получения указаны в описании товара. У нас самый квалифицированный персонал, качественное оборудование и лучшая цена.

ООО «Западприбор» – официальный дилер-производитель испытательного оборудования.Наша цель – продавать нашим покупателям товары высокого качества по оптимальным ценам и сервису. Наша компания может не только продать вам необходимый прибор, но и предложить дополнительные услуги по его калибровке, ремонту и установке. Чтобы у вас были приятные впечатления от покупок на нашем сайте, мы предусмотрели специальные подарки, гарантированные для самых популярных товаров.

Завод «МЕТА» – самый надежный производитель оборудования для обследования. Тормозной стенд СТМ производится на этом заводе.

Производитель ТМ «Инфракар» – производитель многофункциональных приборов газоанализатора и дымомера.

Также мы обеспечиваем такие метрологические процедуры: калибровка, тарирование, градуировка, поверка средств измерений.

По запросу каждому измерительному устройству предоставляется метрологическая аттестация или поверка. Наши сотрудники могут представлять ваши интересы в таких организациях, как метрологический Ростест (Росстандарт), Госстандарт, Государственный стандарт (Госпоживстандарт), ЦЛИТ, ОГМетр.

Если вы можете произвести ремонт прибора самостоятельно, наши инженеры могут предоставить вам полный комплект необходимой технической документации: принципиальную схему ТО, ЭР, ФД, ПС.Также мы располагаем обширной базой технических и метрологических документов: технические условия (ТЗ), техническое задание (ТЗ), ГОСТ (ДСТУ), методика испытаний отраслевого стандарта (ОСТ), метод аттестации, схема поверки. более 3500 наименований измерительной техники от производителя данного оборудования. С сайта вы можете скачать все необходимое программное обеспечение (драйверы программного обеспечения), необходимое для приобретенного продукта.

Наша компания выполняет ремонт и обслуживание измерительной техники на более чем 75 различных заводах бывшего Советского Союза и СНГ.

У нас также есть библиотека юридических документов, относящихся к нашей сфере деятельности: закон, кодекс, постановление, указ, временная должность.

ООО «Западприбор» является поставщиком амперметров, вольтметров, измерителей мощности, частотомеров, фазометров, шунтов и других приборов таких производителей измерительной техники, как: ПО «Электроточприбор» (М2044, М2051), г. Омск, ОАО «Прибор». -Завод «Вибратор» (М1611, Ц1611), г. Санкт-Петербург, ОАО «Краснодарский ЗИП» (Е365, Е377, Е378), ООО «ЗИП Партнер» (Ц301, Ц302, Ц300) и «ЗИП» Юримов »(М381, г. C33), г. Краснодар, ОАО «ВЗЭП» («Витебский завод электротоваров») (E8030, E8021), г. Витебск, ОАО «Электроприбор» (M42300, M42301, M42303, M42304, M42305, M42306), г. Чебоксары, ОАО «Электроизмеритель» (Ц4342, Ц4352, Ц4353) Житомир, ПАО «Уманский завод« Меггер »(F4102, F4103, F4104, M4100), г. Умань.

Скидка 50% на тестеры

Внимание !!! Доставка всех инструментов, представленных на сайте, осуществляется по всей территории следующих стран: Россия, Украина, Беларусь, Казахстан и другие страны СНГ.

По России существует налаженная система доставки в города: Москва, Санкт-Петербург, Сургут, Нижневартовск, Омск, Пермь, Уфа, Норильск, Челябинск, Новокузнецк, Череповец, Альметьевск, Волгоград, Липецк, Магнитогорск, Тольятти, Когалым. Кстово Новый Уренгой Нижнекамск, Нефтеюганск, Нижний Тагил, Ханты-Мансийск, Екатеринбург, Самара, Калининград, Надым, Ноябрьск, Выкса, Нижний Новгород, Калуга, Новосибирск, Ростов-на-Дону, Верхний Чеарскма, Казань, Пышкма, Мурманский, Красноярский, Красноярский , Всеволожск Ярославль, Кемерово, Рязань, Саратов, Тула, Усинск, Оренбург, Новотроицк, Краснодар, Ульяновск, Ижевск, Иркутск, Тюмень, Воронеж, Чебоксары, Нефтекамск, Новгород, Тверь, Астрахань, Новомосковск, Пеномосковск, Ульяновск Первоуральск, Белгород, Курск, Таганрог, Владимир, Нефтегорск, Киров, Брянск, Смоленск, Саранск, Улан-Удэ, Владивосток, Воркута, Подольск, Красногорск, Новоуральск, Новороссийск, Хабаровск, Железногорск, Зеленогорск, Кострома, Кострома. ол, Светогорск, Жигулевск, Архангельск и другие города РФ.

Украина имеет налаженную систему доставки в городах: Киев, Харьков, Днепр (Днепропетровск), Одесса, Донецк, Львов, Киев, Николаев, Луганск, Винница, Симферополь, Херсон, Полтава, Чернигов, Черкассы, Сумы, Житомир, Кировоград, Хмельницкий, Ровно, Черновцы, Тернополь, Ивано-Франковск, Луцк, Ужгород и другие города Украины.

На территории Беларуси налажена система доставки в города: Минск, Витебск, Могилев, Гомель, Мозырь, Брест, Лида, Пинск, Орша, Полоцк, Гродно, Жодино Молодечно и другие города Беларуси.

В Казахстане налажена система доставки в города Астана, Алматы, Экибастуз, Павлодар, Актобе, Караганда, Уральск, Актау, Атырау, Аркалык, Балхаш, Жезказган, Кокшетау, Костанай, Тараз, Шымкент, Кызылорда, Петропавловск, Лисаковск, Шахтинск. , ридер, Руда, Семьи, Талдыкорган, Темиртау, Усть-Каменогорск и другие города Казахстана. Продолжаются поставки устройств в такие страны: Азербайджан (Баку), Армения (Ереван), Кыргызстан (Бишкек), Молдова (Кишинев), Таджикистан ( Душанбе), Туркменистан (Ашхабад), Узбекистан (Ташкент), Литва (Вильнюс), Латвия (Рига), Эстония (Таллинн), Грузия (Тбилиси).

Иногда заказчики могут ввести название нашей компании неправильно – например, западприбор, западприлад, западприбор, западприлад, західприбор, західприбор, захидприбор, захидприлад, захидприбор, захидприбор, захидприлад. Правильно – Западприбор или західприлад.

Компания принимает активное участие в таких процедурах, как электронные торги, тендеры, аукционы.

Если на сайте нет нужной описательной информации по устройству, вы всегда можете обратиться к нам за помощью.Наши квалифицированные менеджеры обновят для вас технические характеристики устройства из его технической документации: руководство пользователя, сертификат, форма, инструкция по эксплуатации, схема. При необходимости мы сфотографируем ваше устройство или подставку под устройство. Вы можете оставить отзыв о приобретенном у нас устройстве, счетчике, приборе, индикаторе или продукте. Ваш отзыв для утверждения будет опубликован на сайте без контактной информации.

Описание приборов взято из технической документации или технической литературы.Большинство фотографий товаров делается непосредственно нашими специалистами перед отгрузкой товара. В описании прибора приведены основные технические характеристики прибора: номинальный диапазон измерения, класс точности, шкала, напряжение питания, габариты (габариты), вес. Если на сайте вы увидите несоответствие названия устройства (модели) техническим характеристикам, фото или приложенных документах – сообщите нам – вы получите полезный подарок вместе с проданным устройством.

При необходимости уточнить общий вес и размер или размер отдельного счетчика вы можете в нашем сервисном центре.При необходимости наши инженеры помогут подобрать наиболее полный аналог или подходящую замену интересующему вас устройству. Все аналоги и замены будут проверены в одной из наших лабораторий на полное соответствие вашим требованиям.

В технической документации на каждое устройство или изделие указывается перечень и количество содержания драгоценных металлов. В документации указан точный вес в граммах драгоценных металлов: золота Au, палладия Pd, платины Pt, серебра Ag, тантала Ta и других металлов платиновой группы (МПГ) на единицу единицы.Эти драгоценные металлы встречаются в природе в очень ограниченном количестве и поэтому имеют такую ​​высокую цену. На нашем сайте вы можете ознакомиться с техническими характеристиками устройств и получить информацию о содержании драгоценных металлов в устройствах и радиодетали, произведенных в СССР. Обращаем ваше внимание, что зачастую фактическое содержание драгоценных металлов на 10-25% отличается от эталонного в меньшую сторону! Цена на драгоценные металлы будет зависеть от их стоимости и массы в граммах.

Вся текстовая и графическая информация на сайте носит информативный характер. Цвет, оттенок, материал, геометрические размеры, вес, комплектация, комплект поставки и другие параметры товаров, представленных на сайте, могут различаться в зависимости от партии и года выпуска. За дополнительной информацией обращайтесь в отдел продаж.

ООО «Западприбор» – огромный выбор измерительного оборудования по оптимальной цене и качеству. Так что вы можете покупать недорогие устройства, мы следим за ценами конкурентов и всегда готовы предложить более низкую цену.Мы продаем только качественную продукцию по лучшим ценам. На нашем сайте вы можете недорого купить как последние новинки, так и проверенное оборудование от лучших производителей.

На сайте действует специальное предложение «купи по лучшей цене» – если на других интернет-ресурсах (доска объявлений, форум или анонс другого онлайн-сервиса) в товарах, представленных на нашем сайте, цена ниже, то мы продадим вам ее еще дешевле. ! Покупателям также предоставляется дополнительная скидка за оставление отзыва или фото использования нашей продукции.

В прайс-листе указан не весь ассортимент предлагаемой продукции. О ценах на товары, не включенные в прайс-лист, можете узнать у менеджера. Также у наших менеджеров Вы можете получить подробную информацию о том, насколько дешево и выгодно купить КИП оптом и в розницу. Телефон и электронная почта для консультации по поводу покупки, доставки или получения указаны в описании товара. У нас самый квалифицированный персонал, качественное оборудование и лучшая цена.

ООО «Западприбор» – официальный дилер-производитель испытательного оборудования.Наша цель – продавать нашим покупателям товары высокого качества по оптимальным ценам и сервису. Наша компания может не только продать вам необходимый прибор, но и предложить дополнительные услуги по его калибровке, ремонту и установке. Чтобы у вас были приятные впечатления от покупок на нашем сайте, мы предусмотрели специальные подарки, гарантированные для самых популярных товаров.

Завод «МЕТА» – самый надежный производитель оборудования для обследования. Тормозной стенд СТМ производится на этом заводе.

Производитель ТМ «Инфракар» – производитель многофункциональных приборов газоанализатора и дымомера.

Также мы обеспечиваем такие метрологические процедуры: калибровка, тарирование, градуировка, поверка средств измерений.

По запросу каждому измерительному устройству предоставляется метрологическая аттестация или поверка. Наши сотрудники могут представлять ваши интересы в таких организациях, как метрологический Ростест (Росстандарт), Госстандарт, Государственный стандарт (Госпоживстандарт), ЦЛИТ, ОГМетр.

Если вы можете произвести ремонт прибора самостоятельно, наши инженеры могут предоставить вам полный комплект необходимой технической документации: принципиальную схему ТО, ЭР, ФД, ПС.Также мы располагаем обширной базой технических и метрологических документов: технические условия (ТЗ), техническое задание (ТЗ), ГОСТ (ДСТУ), методика испытаний отраслевого стандарта (ОСТ), метод аттестации, схема поверки. более 3500 наименований измерительной техники от производителя данного оборудования. С сайта вы можете скачать все необходимое программное обеспечение (драйверы программного обеспечения), необходимое для приобретенного продукта.

Наша компания выполняет ремонт и обслуживание измерительной техники на более чем 75 различных заводах бывшего Советского Союза и СНГ.

У нас также есть библиотека юридических документов, относящихся к нашей сфере деятельности: закон, кодекс, постановление, указ, временная должность.

ООО «Западприбор» является поставщиком амперметров, вольтметров, измерителей мощности, частотомеров, фазометров, шунтов и других приборов таких производителей измерительной техники, как: ПО «Электроточприбор» (М2044, М2051), г. Омск, ОАО «Прибор». -Завод «Вибратор» (М1611, Ц1611), г. Санкт-Петербург, ОАО «Краснодарский ЗИП» (Е365, Е377, Е378), ООО «ЗИП Партнер» (Ц301, Ц302, Ц300) и «ЗИП» Юримов »(М381, г. C33), г. Краснодар, ОАО «ВЗЭП» («Витебский завод электротоваров») (E8030, E8021), г. Витебск, ОАО «Электроприбор» (M42300, M42301, M42303, M42304, M42305, M42306), г. Чебоксары, ОАО «Электроизмеритель» (Ц4342, Ц4352, Ц4353) Житомир, ПАО «Уманский завод« Меггер »(F4102, F4103, F4104, M4100), г. Умань.

ス カ イ ロ ケ ッ ト 樹 高 1,0м 前後 卸 直 営 根 巻 き 苗 す か い ろ け っ と 狭 い ス ペ ー ス で も 植 え ら れ る コ ニ フ ァ ー

ス カ イ ロ ケ ッ ト 樹 高 1,0м 前後 卸 直 営 根 巻 き 苗 す か い ろ け っ と 狭 い ス ペ ー ス で も 植 え ら れ る コ ニ フ ァ ー

wzero.in, 根巻 き 苗, 1293 円, 【ス カ イ ロ ケ ッ ト】 樹 高 1,0м 前後, / homophony4565977.html, 花 · ガ ー デ ン · сделай сам, ガ ー デ ニ ン グ · 農業, 植 木, 狭 い ス ペ ー ス で も 植 え ら れ る コ ニ フ ァ ー, す か い ろ け っ と 1293 円 【ス カ イ ロ ケ ッ ト】 樹 高1,0м 前後 根 巻 き 苗 狭 い ス ペ ー ス で も 植 え ら れ る コ ニ フ ァ ー す か い ろ け っ と 花 · ガ ー デ ン · сделай сам ガ ー デ ニ ン グ · 農業 植 木 ス カ イ ロ ケ ッ ト 樹 高 1,0м 前後 卸 直 営 根 巻 き 苗 す か い ろ け っ と 狭 い ス ペ ー ス で も 植 え ら れ る コ ニ フ ァ ー wzero.in,根 巻 き 苗, 1293 円, 【ス カ イ ロ ケ ッ ト】 樹 高 1,0м 前後, / homophony4565977.html, 花 · ガ ー デ ン · сделай сам, ガ ー デ ニ ン グ · 農業, 植 木, 狭 い ス ペ ー ス で も 植 え ら れ る コ ニ フ ァ ー, す か い ろ け っ と 1293 円 【ス カ イ ロ ケ ッ ト】樹 高 1.0м 前後 根 巻 き 苗 狭 い ス ペ ー ス で も 植 え ら れ る コ ニ フ ァ ー す か い ろ け っ と 花 · ガ ー デ ン · сделай сам ガ ー デ ニ ン グ · 農業 植 木 ス カ イ ロ ケ ッ ト 樹 高 1,0м 前後 卸 直 営 根 巻 き 苗 す か い ろ け っ と 狭 い ス ペ ー ス で も 植 え ら れ る コ ニ フ ァ ー

1293 円

カ イ 樹 高 1.0m 前後 根 巻 き 苗 狭 ス で も 植 え ら フ ァ ー す っ っ っ っ と っ と け っ と と っ と っ っ と














樹 高 1.0m 前後 (根 鉢 を 含 む) 地上 部分 が 0.9m 前後
根 巻 き 苗

木 の 特 徴 で ス リ に な り ま す が 、 了 承 お 願 す


商 Продукция
【科 属 名】
ヒ ノ キ 科 ビ ャ ク シ ン 属 の 針葉樹

【特 徴】
コ ロ ラ ド ビ ャ ク シ ン の 一 品種 で す.
樹形 は ロ ケ ッ ト 型 (狭 円 錐形) で 狭 い ス ペ ー ス で も 植 え ら れ ま す.
葉 は 青 緑色で, 冬 は ベ ー ジ ュ を 帯 び ま す.
列 植 に す る と 壮 観 で す.
ガ ー デ ニ ン グ の シ ン ボ ル ツ リ ー と し て 植栽 さ れ た り し ま す.
排水 の 悪 い 場所 で は 根 腐 れ を 起 こ す こ と が 有 り ま す の で, 高 植 え な ど の対 応 が 必要 で す。
庭 植 植 え ど ち ら で も ま す。

別名 : コ ラ ド ビ ャ ク シ ン 【用途】
コ ニ フ ァ ー ガ ン ・ ロ ッ ク ガ ー ・ 洋 風 の 庭 の シ ン ボ ツ リ ー 、 等 い ら れ ま す。 【剪 定】
自然 に 細 身 に で 特 に 刈 り 込 り ま せ ん が 、 先端 以外 に 強 い 枝 が た た夏 の 極端 な 乾燥 時 以外 は 必要 は 有 ま せ ん。
鉢 植 え は 生育 中 は 水 切 注意 し て く だ さ い。

【肥料】
1 ~ 2 月 頃 に 油 か す 等 の 寒 施肥 す か.プ ラ ン タ ー の 場合 は 、 灌水 に 肥料 分 の 流失 が 多 い 年 に 2 回 程度 は 必要 で 6 月 頃 に 追肥 が 必要 で す。

梱 包 で
送 れ る 的 ・ こ の 的 は ヤ マ ト 運輸 (宅急便) で の 発 送 の は 、 1 梱 包 に 4 本 ま で で き ま す。 発 送約 1.0m ~ 約 1.2m で 、 3 ~ 4 本 ま で 送 が 梱 包 の 高 さ 1.0m に な り 、 植 木 の 曲 げ た 状態 植 先端 部 を (((に 剪 定 (先端 部 は 剪 定 し て び て き ま す) し た 状態 の 梱 包 に な る 場合 す が 、 ご 願 願 い 1 梱 包 に 入 る 本 数 が 変 わ く る 場合 が 有 り ま す。

【ス カ イ ロ ッ ト】 樹 高 1.0m 前後 根 巻 き 苗 狭 ー ス で も 植 え ら ニ フ ァ ー っ と

МЕНЮ

  • 2021-09-01 : 攻 棚 ワ カ サ ギ モ ー タ ー ド ラ イ EC ICE が 9 月 1 日 発 売
  • 23.08.2021 : ワ カ サ ギ ス ケ ー ル ブ ル ー ・ パ ー プ ・ レ ッ ド が れ し た。
  • 23.08.2021 : ネ ロ ス ト ミ ニ が 発 売 さ れ ま し た。
  • 06.08.2021 : 充電 式 セ ン サ ー ヘ ド ラ ン プ が 発 売 ま し た。
  • 06.08.2021 : ア ウ ト ド ア 畳 が 発 売 さ れ ま し た。
  • 2021-07-03 : VICEO (ビ セ オ) ロ ッ ド ホ ル ダ ー シ ー ラ イ ブ バ ツ 発 さ れ ま し た
  • 2021-06-25 : グ ラ ン テ ン カ ッ ト が 発 売 さ れ ま し た。
  • 2021-06-24 : エ ッ ク ス ワ ン SJX8 が 発 売 さ れ ま し た。
  • 2021-06-16 : バ ル ト ム BC オ ク ト パ ス が 発 売 さ れ ま た。
  • 2021-06-15 : VISEO (ビ セ オ) G-TEX デ ニ ム ウ ェ ダ ー 売 さ れ ま し た。
  • 09.06.2021 : ハ ー ド ラ バ ー イ ヤ ー ホ ル ス タ 発 売 さ れ し た。
  • 08.06.2021 : カ ブ ラ バ 真 鯛 SE が 発 売 さ れ ま し た。
  • 2021-06-04: ベ サ ン 100г イ ン ド レ ス ト ラ ン ア ー ル テ ィ ー の 本 格 ス パ イ ス 販 売 合計 3980 円 以上 の ご 注 文 で 送 料 無 料 パ ウ ダ ー 粉末 ベ サ ン 粉 ひ よ こ 豆粉 ベ ー ス ン ベ ー サ ン ベ サ ン 粉 ひ よ こ 豆粉 100г 常温 便, 粉末, Besan, ベ サ ン粉, パ ウ ダ ー, ベ ー サ ン, ベ ス ン, ベ ー ス ン, ひ よ こ 豆粉, サ ウ ム, 断 食, ramadan, ラ マ ダ ン, ラ マ ダ, RCP が 発 売 90 し
  • 2021-05-28 : EVA お 魚 ま る 見 え 水 汲 み バ ケ ツ 12 が 発 さ れ ま し た
  • 2021-05-27 : 魚 鋏 (さ か な は さ み) 分解 式 が 発 売 ま し た。
  • 21-05-2021 : EVA お 魚 ま る 見 え 水 汲 み バ ケ ツ が 発 さ れ ま し た。
  • 2021-05-21 : 乾草 チ モ シ ー と ス ト バ ラ ン ス 、 高 い ア ル フ ァ ル ー ス で す ○ GEX / ジ ェ
  • 12.05.2021 : ネ ロ ス ト EGDH が 発 売 さ れ ま し た。
  • 2021-05-01 : あ ぐ ら イ ス パ ラ ル が 発 売 さ れ ま た。
  • 2021-04-23 : パ イ プ イ ス が 発 売 さ れ ま し た。
  • 2021-04-07 バ ル ト ム BC オ ク ト パ ス R200 が 発 売 さ た
  • 2021-04-01 : ラ イ ン リ ム ー 電動 ド リ ル 用 ビ ッ ト EZ (イ ー ジ ー) が 発 売 さ ま し た。
  • 31-03-2021 : VICEO (ビ セ オ) 折 り た た み ハ イ ブ リ カ ー ゴ ・ バ が さ れ ま し た
  • 09.03.2021 : オ ク ト パ ス ゲ ー エ ア ー K SE が 発 売 ま し た。
  • 09.03.2021 : オ ク ト パ ス ゲ ー ST が 発 売 さ れ ま し た。
  • 02.03.2021 : 2021 デ ジ タ ル カ タ ロ グ が 完成 し ま し た。
  • 27.02.2021 : VICEO (ビ セ オ) フ ァ イ ル フ ッ ク ス ト ー が 発 売 さ れ ま た。
  • 26.02.2021 : オ ー ト ラ ン デ ィ ン グ ザ コ ネ ッ ト が 売 さ れ ま し た。
  • 2021-02-24 : ミ ニ バ ッ カ ン ク リ ア が 発 売 さ れ ま た。
  • 2021-02-22 : VICEO (ビ セ オ) た た め る シ ャ キ ッ と ッ カ ン が 発 売 れ ま し た。
  • 2021-02-22 : VICEO (ビ セ オ) ミ ニ バ ッ カ ン が 発 売 れ ま し た。
  • 2021-02-19 : ど で か ラ バ ー ト ラ ン デ ィ ン グ ト が 発 売 さ た。
  • 18 февраля 2021 г. MK: 204 シ ン プ ル デ ザ イ の 鹿 の 子 半袖 ポ ロ シ ャ 性 良 い ポ ケ 付 サ ラ た 着 心地 清涼 が 発 売 さ 17 し
  • 17.02.2021 : VICEO (ビ セ オ) タ イ ニ ー ス プ リ ッ ト イ ヤ ー が た。
  • 15.02.2021 : 攻 棚 チ ヌ AS SE が 発 売 さ れ ま し た。
  • 2021-02-10 : VICEO (ビ セ オ) デ ル タ ス ッ テ が 発 売 ま し た。
  • 08.02.2021 : フ ィ ッ シ ン グ シ ョ OSAKA2021 注目 商 ご 覧 い。
  • 04.02.2021 : VICEO (ビ セ オ) マ ル チ パ ー テ ー シ ー ポ リ ン バ ッ グ 発 さ れ ま し た
  • 2021-01-28 : 交換 用 ラ バ ー ラ ン デ ィ ン グ ネ ッ ト 19 型 60 см が 発 売 さ れ ま し た。
  • 18.01.2021 : 釣 り フ ェ ス テ バ ル 2021 ・ ィ ッ シ ョ ー OSAKA 2021 に オ ン ン 出 展 い た ま す
  • 2021-01-18 : VICEO (ビ セ オ) タ イ ニ ー ス ピ ン が 発 れ ま し た。
  • 2021-01-15 : プ ロ ッ ク ス フ シ ン グ カ タ ロ グ 2021 の ご 予 約 を 承 り す。
  • 2021-01-15 : VICEO (ビ セ オ) プ ロ テ ク ト チ ュ ー イ ヤ が し た。
  • 2021-01-14 : VICEO (ビ セ オ) ラ ン デ ィ ン グ ジ ョ イ が 発 売 さ れ し た。
  • 2021-01-13 : メ タ リ ッ ク な ブ ル ー を 施 し た ヤ ー Artistic Wire ア ー テ ィ テ ィ ッ ク ワ イ カ ラ ー ア.0 мм × 10 м が 発 売 さ れ ま し た。
  • 2021-01-12 : 小 骨 抜 き プ ラ イ ヤ ー が 発 売 さ れ ま し た。
  • 11.12.2020 : ア イ ス ド リ ル 電動 ア リ ン グ ア ダ プ ー Ⅱ 予 約 受 分 出 を 開始 い た し ま た。
  • 11.12.2020 : ク イ ッ ク ド ー ム テ ン ト パ オ グ ラ ン 予 約 受 注 分 の 出 い し ま し た。
  • 02.12.2020 : コ ン テ ナ ギ ア ハ ー ド シ リ ー ズ が 発 売 れ ま し た。
  • 19.11.2020 : ワ カ サ ギ ス ケ ー ル が 発 売 さ れ ま し た。
  • 2020-11-10 : 攻 棚 ワ カ サ ギ マ ル チ ア ク シ ョ ン テ ル ハ イ タ イ プ 売 れ ま し た。
  • 09.11.2020 : Tokyo Rockets / マ ス カ レ イ ド (Type KANA) [CD] が 発 売 さ れ ま し た。
  • 2020-10-30 : グ ラ ヴ ィ ス ロ ッ ケ ー ス (リ ー ル イ ン / ス リ ム リ ー ル イ ン / ス ー ー ス リ ム) が 発 売 ま し た。
  • 2020-10-29 : (VICEO) 100 円 エ コ バ ッ グ が 発 売 さ れ ま し た。
  • 2020-10-22 : エ ッ ク ス ワ ン TE が 発 売 さ れ ま し た。
  • 2020-10-19 : ロ ッ ド ラ ッ ク 16 が 発 売 さ れ ま し た。
  • 09.10.2020 : 攻 棚 ラ ウ ン ド ワ カ サ ギ が 発 売 さ れ た。
  • 2020-10-08 ド ラ ゴ ン ボ ル ロ ー ズ GDM2 弾 UR ミ ラ (HGD2-SEC2) 【ダ ー ク め は め 波】 ク レ
  • 2020-10-02 : エ ア ー ポ ン プ 用 ど で か ス ト ー ン が さ れ ま し た。
  • 2020-10-01 : ネ ロ ス ト 3000SLJ が 発 売 さ れ ま し た。
  • 2020-09-28 : (VICEO) ロ ッ ド ホ ル ダ ー ラ イ ブ バ ケ ツ オ レ ン が ま し た。
  • 2020-09-15 : 桜 魚 タ イ ラ バ エ ア K が 発 売 さ れ ま し た。
  • 11.09.2020 : マ ル チ リ ー ル バ ッ グ が 発 売 さ れ ま し た。
  • 2020-09-01 : VICEO (ビ セ オ) 鯵 丸 ワ ー ム が 発 売 さ れ た。
  • 2020-08-19 : LED ス ク エ ア ​​マ ル チ ン タ ン が 発 売 さ れ し た。
  • 06.08.2020 : ア ル ミ バ ッ ク パ ッ ク フ レ ー ム が 発 売 さ れ ま し た。
  • 2020-08-05: BlackBerry KEY2 ケ ー ス BlackBerry KEY2 カ バ ー BlackBerry KEY2 手 帳 BlackBerry KEY2 手 帳 型 ケ ー ス BlackBerry KEY2 ケ ー ス 手 帳 型 BlackBerry KEY2 ケ ー ス BlackBerry KEY2 カ バ ー BlackBerry KEY2 ケ ー ス 手 帳 BlackBerry KEY2 手 帳 ケ ー ス BlackBerry KEY2 手 帳 型 BlackBerry KEY2 случай KEY2 カ バ ー KEY2ケ ー ス ス タ ン ド ー ド ル ダ 付 Серия мини-костюмов Тип メ ー ル 便 発 送 [M 便 1/1] が 発 売 さ れ ま し た。
  • 05.08.2020 : 3D イ ン ナ ー ク ロ ロ レ ン ウ ェ ダ ー フ ト が 発 売 さ れ し た。
  • 05.08.2020 : 3D イ ン ナ ー ク ロ ロ プ レ ン ウ ェ ダ ー ス キ ン グ が 発 れ ま し た。
  • 2020-07-31 : ど で か ラ バ ー コ ト フ ォ ー ル デ ィ ネ ッ ト が 発 売 れ ま し た。
  • 2020-07-28 : VICEO (ビ セ オ) 縦 型 ロ ッ ド ラ ッ ク 12 が 発 さ れ ま し た。
  • 18.07.2020 : VICEO (ビ セ オ) ツ イ ン プ ラ イ ヤ ー ホ ル タ ー が 発 売 さ れ ま し た。
  • 15.07.2020 : 太 刀 エ ア ー K が 発 売 さ れ ま し た。
  • 09.07.2020 : フ ィ ッ シ ン グ グ ラ ン チ ェ ア が 発 売 さ ま し た。
  • 07.07.2020 : ブ ラ ク リ が 発 売 さ た。
  • 06.07.2020 : エ コ バ ッ グ が 発 売 さ れ ま し た。
  • 02.07.2020 : ア ル ミ キ ャ リ ー チ ェ ア ー EX ロ ン グ が さ れ ま し た。
  • 2020-07-01 : ネ ロ ス ト SLJ が 発 売 さ れ ま し た。
  • 25.06.2020 : バ ン ブ ー ロ ッ ド ス タ ン ド が 発 売 さ れ た。
  • 2020-06-24 : 攻 棚 デ ジ ソ ー ラ ー が 発 売 さ れ ま し た。
  • 2020-06-19 : シ ン プ ル な 香炉 盆 日本 製 お 盆 香炉 盆 ス ベ ラ ズ / 1 尺 1 寸 木 目 塗 天 金 5961-0300 が 発 売 さ れ ま し た。
  • 09.06.2020 : VICEO (ビ セ オ) ヘ ッ ド レ ス ト ロ ッ ド キ パ ー が 発 売 さ れ ま し た。
  • 06.06.2020 : マ イ ク ロ ソ ル ト SE が 発 売 さ れ ま し た。
  • 05.06.2020 : VICEO (ビ セ オ) テ レ シ ョ ー テ ィ ー が 発 売 さ れ ま し た。
  • 2020-05-01 : VICEO (ビ セ オ) ソ ル ト ア イ ア ン バ (チ ビ / ジ ュ ニ ア) が 発 売 さ れ し た。
  • 2020-05-01 : VICEO (ビ セ オ) リ ア ル ベ イ ト ス ク イ ッ が 発 売 さ れ ま し た。
  • 2020-04-28 : 自立 ヒ ッ プ ウ ェ ダ ー (フ ェ ル ト) が 発 売 れ ま し た。
  • 2020-04-21 : ラ イ ン リ ム ー 電動 ド リ ル 用 ビ ッ が 発 売 さ れ ま し た。
  • 09.04.2020 : VICEO 鯵 丸 ワ ー ム キ ッ ト が 発 売 さ れ ま し た。
  • 08.04.2020 : VICEO タ イ ニ ー ベ イ ト が 発 売 さ れ ま し た。
  • 07.04.2020 : ア ル ミ ア ン グ ル ロ ッ ド ス タ ン ド 収納 グ 付 が 発 売 し た。

Montale Россия

Montale Россия
  • Cum să păstrați un nou-născut: posturi confortabile și sigure pentru diferite ocazii
  • Ejacularea slabă: în ce cazuri este norma și când aveți nevoie de ajutorul unui medic
  • Cum să ridicați rapid ceapa in oțet: o selecție de cele mai bune rețete
  • Ghidul pentru programatori care ghidează alți programatori
  • Cum să atragă anime o femeie de pisică, o fată și o fată treptat – capul i în întreaga creștere?
  • Cum se face o pagină peisaj în cuvânt – полная инструкция
  • Яндекс дзен.
  • Яндекс дзен.
  • Ce este un сабвуфер?
  • Poveste in Instagram – Cum să creați i să configurai corect
  • 12 блюд для пиццы по дому
  • Aparate de moonshine din aragazul de presiune face-o singur – дизайн
  • Cum să schimbați fontul pe Android i să nu întrerupeți nimic
  • Umath.ru.
  • Chebureks cu carne – обновлено после фотографий Cook.ru
  • Despre cât de diferite animale se pregătesc pentru iarnă, caracteristici.
  • Сапфир: valoare, proprietăți și căruia piatra este potrivită pentru semnul zodiacului
  • Cum să deveniți популярно в Instagram
  • Cum de a găti creveți delicioase (înghețate, curățate, brute)?
  • Nike sau adidas, ceea ce este mai bun?
  • Метод деактивации беспроводного подключения к Интернету для портативного компьютера – разные продукты: ASUS
  • Cum se utilizează un multimetru de orice tip
  • Яндекс дзен.
  • Clorhexidină: indicații, Instrucțiuni de utilizare
  • Ce este un depozit – cuvinte simple și de ce are nevoie
  • Кончил со стимулом FPS в CS: Go: Metode de lucru
  • Ce să gătești de la Pitaway?
  • Fapte interesante despre modul în care pisicile văd – Уралсвадба.ru
  • Artizanat de la PVA: 115 фотографий простых и оригинальных изображений PVA
  • – Аналитик – LiveJournal
  • Уход за персональным сайтом
  • Gogogame.ru.
  • Cuțit Snock: Pentru care este proiectat și cum să alegeți o Practică și durabilă
  • Cum să gătești kvass acasă
  • Каркасный дом 6×6 Сделай сам: Инструкция по уходу за ребенком, конструкция, Ghid видео i foto
  • Grâu Crăciun Kusta – 10 фотографий из прошлого
  • Завершите восстановление после Google dacă îmi amintesc ceva
  • Clubul DNS.
  • n cazul în care să căutați o iarnă de iarnă, Tactici de căutare cu ceas simplu
  • Ce să gătești de la smântână?
  • Discuție despre jurnalele online LiveInternet – Rusia
  • Istoria transportului de apă i aer pentru copii 2 Clasa – Unde să urmăriți?
  • Ктонановенького.ру.
  • i cum să sunați nu merită?
  • Hipdir.
  • Decorarea prăjiturilor la domiciliu, faceți-o singură, idei cu fotografii
  • Яндекс дзен.
  • Ușile glisante fac-o singur: cum să faci design-uri, video i ghid foto
  • Cum de atermina temperatura apei calde fără instrument?
  • Cum să deblocați telefonul dacă ați uitat parola grafică
  • Îmbunătățirea – ceea ce este și pentru ce aveți nevoie
  • Tort de ficat – 11 rețete clasice de la ficat de pui, carne de porc și carne de vită
  • Cât de mult gătește ficat de pui
  • Care este diferența dintre varator de la mașină i robotul: care cutie de viteze este mai bună, arguments pro și contra, descriere, video – Rambler / mașină
  • Cum se aplică in mod corespunzător Lacul Gel – Instruciuni pas cu pas
  • Мистер-офис.
  • Schimbați parola în contul Google – Instrucțiuni pas cu pas
  • Яндекс дзен.
  • Модуль по уходу Lychee Crește în condiții naturale și artificiale – cultivarea unui copac fără fructe independent, aplicație, îngrijire
  • Yibilk.
  • Unde pot construi o casă in Skyrima?
  • Яндекс дзен.
  • Cine este Leviafan și de ce numele lui a fost numit film
  • Autovehiculele в GTA 4: să fie sau să nu fie?
  • Cel mai bun fier pentru casa 2021, оценка 15, ce cea mai înaltă calitate
  • Cum se instalează un fișier ISO pe un computer fără disk – подробная информация
  • Сделай сам pentru grădină cu mâinile lor (фото)
  • 6 простых модулей, которые можно использовать в Sims 3
  • Яндекс дзен.
  • Cuptorul miracol pe o încălzire diesel a unui garaj cu propriile mâini: 3 opțiuni
  • Демисезон пантофи – ceea ce este și cum să-l alegi
  • Яндекс дзен.
  • 12 модулей спальных мест, повторяющих și de a dormi bine
  • Textul complete al poemului – Cât de slabă este limba noastră! ..
  • Cum să curățați cizmele de căprioare la domiciliu de la scuffs, murdărie și sare, видео
  • Cum să Tame Dragon 3 (2019) онлайн-анимация в HD 720, HD 1080
  • Ce Documente sunt necesare pentru un divorț: prin Intermediul Curții, Oficiul de Registru și cu copii minori
  • Кончать на лицо или переводить на телефон Android на iOS
  • ngerul din etapele discurilor de bumbac
  • Яндекс дзен.
  • Включает жесткий диск в порт USB
  • Конфигурация микрофона на компьютере с Windows 7 на ноутбуке
  • Сперма актуализирована в “Sims 3”: Сфатуры șи модули :: Syl.ru
  • Cum să gătești pâinea evreiască Hala?
  • Кончил на лицо машины LEGO – Инструкции, видео, фото
  • Вы зарегистрировались в Overwatch?
  • Cum să verificați soldul de pe cardul Сбербанк принт телефон
  • Cum să câștigi quick masa musculară: sfaturi de Experți
  • Сперма на упаковке по идентификатору Apple
  • “n mai multe detalii” sau “în detaliu” ℹ️ cum să scrieți în mod corespunzător sau separat, cuvinte de ortografie
  • Cum să aflați telefonul și unde puteți vedea
  • – Sfaturi și Trucuri de Calculator
  • Copac pe perete cu propriile mâini – clasa master – комфорт в доме
  • HB-101 pentru orhidee: Cum să aplicați, инструктаж по процессу, рецензия
  • Cum să dezgheț rapid carnea din congelator: în frigider, apă, cuptor cu microunde и т. Д.
  • Telefonul de pe Android este oprit de la sine: Cauze posibile, Diagnosticarea stării și corecției erorilor в 2021 году
  • После получения SMS от телефона Android
  • Медиа-файлы WordPress – Параметры
  • Classic Twig – 9 Rețete pas cu pas pentru crengi crocante cu fotografii
  • Взлом журнала meu de cafea – restaurant de vis pentru o mulțime de bani
  • Cum să faci carnea în cuptor gustoasă?

Jak používat multimetr | Opravte práce

Размещено 24 dubna, 2019

Jak používat multimetr Co je multimetr a co je pro něj Konstrukce nebo diagnostika elektrických zařízení je založena na přesném měřízení je založena na přesném měř » posouzení vztahu mezi těmito fyzikálními vlastnostmi a vzájemným vlivem.Tyto základní hodnoty zahrnují pordovou sílu, napětí a odpor. Existuje mnoho dalších veličin, ale nejčastěji jsou z nich odvozeny. Pro stanovení základních hodnot se používají speciální zařízení – měřící jednotky se právě zobrazují v jejich jménech: prograd je ampérmetr, pro napětí voltmetr a pro odpor. Ale mít celou řadu zařízení na pracovišti je velmi nepohodlné. V průběhu času se proto naučili, jak je kombinovat v jednom případě, takže se můžete kdykoliv přepnout do požadovaného režimu měření.Взниклы так мультиметры. Mimochodem, jedním z názvů používaných pro tato zařízení jsou avometry (první tři písmena jsou zkratky ampere-volt-ohm). Tam je jméno multitesters. Jejich profesionální prostředí je často označováno jako krátkodobé testery. V podstatě se nemění.

Мультиметр я ве све подстате мержиць пржистрой, ктери комби нюе функц вольтметру, амперметру, омметру а часто и ржады дальших специфических поузити. Došli jsme proto k závěru, že moderní multi-tester v potřebném pořadí poskytuje možnost měření napětí, proudu a elektrického odporu.Mnoho zařízení je vybaveno funkcí kontroly целостность области zapojení (obvodu), to znamená, jak se často nazývá, spojitost volání (nebo to se provádí na spodní hranici měření odporu vodič). Vhodným doplňkem je schopnost testovat výkon polovodičových prvků – diod a tranzistorů. Конечная, мультитестериальная урчена про профессиональную электронную почту, мёрзит индукционную цивек, конденсацию, частоту и ровномерный теплот. Všechny multitestery mohou být rozděleny do dvou velkých skupin.

  • Аналог (přepínací) modely jsou považovány za zastaralé, i když jsou zde mistři «staré školy», kteří jim stále dávají přednost.

Аналоговый мультитестер Ts4354-M1 – один, не так давно, был тенто модель, которая популярна, а не было так, чтобы надежно было в продаже. Taková zařízení byla vhodná pro jejich “viditelnost” v praci. Аналоговые мультиметры для вас сейчас к диспозициям в померне компактных версий. Jsou levné, ale jejich důstojnost tam snad končí. Zařízení je založeno na magnetoelektrickém ampérmetru a systém vestavěných rezistorů a zkratů umožňuje přistoupit k vyhodnocování napětí a odporu. Tato chyba je poměrně vysoká a v mnoha ohledech stále závisí na subjektivních faktorech, tj.На správném vnímání polohy šipky uživatelem a na schopnosti číst hodnoty stupnice. Problém je také v tom, že existuje několik stupnic, a pro některé měřené parameter má stupnice také výraznou nelinearitu, která může zmást nezkušenou особу. Navíc hodnota čtení závisí také na ceně rozdělení – a mění se spínáním provozních režimů a mezí měření. Zkušený pracovník, samozřejmě, jen házet pohledem vidět výsledek, ale pro začátečníka, chyby nejsou vyloučeny. Další nevýhodou je Nutnost sledovat polaritu při měření napětí nebo proudu v obvodech nebo na stejnosměrných zdrojích.V opačném případě se šíří úplně doleva. Vypadá to, že je to maličkost – ale ne docela pohodlná. A ještě jedna věc – když pracujete s analogovými analogovými přístroji, měli by mít nutně «standardní» polohu uvedenou v návodu k použití. Například pouze Horizontální. V opačném případě bude trpět přesnost měření a někdy bude měření zcela nemožné. Při práci u stolu – je to polovina problému, ale pokud budete muset provést měření na rozvaděči nebo v oblastech domácího elektroinstalace – splnění tohoto požadavku se stává značmým problém.

  • Digitální multimetry nahradily аналог и nyní jsou nejběžnější. Jejich přesnost je mnohem vyšší. Dokonce i nejdražší modely třídy domácností dávají chybu ne více než 1%, což je již velmi dobré. Zařízení s profesionálním účelem mají někdy přesnost měření, odhadovanou na 0,1%.

Цифровой мультитестер: jak komfort v práci, tak přesnost měření elektrických parameterů – již zcela jiné úrovně. Tato přesnost měření je způsobena především zcela jiným zařízením zařízení.Neexistuje zde žádná Mechanická měřící jednotka – параметры jsou zpracovávány v elektronické jednotce a na digitálním displeji jsou zobrazeny jako absolutní hodnoty. Чтобы знаменать, že není třeba „přizpůsobovat“ váhy nebo zavádět korekční faktory. Kromě samotné hodnoty má mnoho přístroj indikaci provozního režimu Definovaného uživatelem a měrných jednotek. To snižuje pravděpodobnost náhodných chyb než často začátečníků. Prostorová poloha zařízení nehraje žádnou roli – může být umístěna tak, aby byla pro uživatele co nejpohodlnější.Pokud se měří polarita při měření stejnýměrného napětí nebo napětí – nedochází k žádným potížím. Pokud tedy čtenář ještě nezískal pro svou farmu multi-tester, mělo by být bezpodmínečné upřednostnění digitálních modelů. Mimochodem, nejsou již tak drahé, že tato okolnost по mohla odradit Potenciálního kupce. Několik dalších слова или rozmanitostech multitesterů, nyní konkrétně digitálních. Mluvíme o výkonu zařízení.

  • Nejběžnější jsou lehké kompaktní přenosné multimetry, které se snadno vejdou do ruky zaměstnance.Malá elektronická jednotka, která pracuje na autonomním zdroji energie (baterie) a sadě vodičů. Taková zařízení jsou obvykle zakoupena pro domácí použití, ale v této kategorii je mnoho modelů a profesionální třídy, které jsou využívány zkušenými profesionály.

Přenosný elektronický multimetr – snadno ovladatelný, vybavený vestavěným zdrojem napájení.

  • Jedním z nejobtížnějších a v některých případech i do jisté míry nebezpečnými měřicími operacemi s multitesterem je stanovení aktuální síly.Běžné zařízení musí být zapojeno do série, tj. Nějakým způsobem přerušit okruh, což není vždy možné. Specialisté v takových případech častěji využívají tzv. Svorky pro měření proudu, což umožňuje brát ukazatele intenzity proudu nejen bez porušení obvodu, ale i bez porušení izolace vodičů.

Přenosný multimetr sgradovou svorkou. Pro měření proudu stačí umístit vodič do prostoru vytvořeného uzavřenými pružinovými čelistmi kleští. Většina moderních modelů takovýchgradových měřicích svorek je vybavena všemi ostatními funkcemi multimetru.Výborné rozhodnutí pro odborníka. Cena těchto zařízení je samozřejmě výrazně vyšší, což v zásadě omezuje jejich poptávku v neprofesionálním prostředí.

  • Pro podmínky servisního centra, dobře vybavené dílny, pro ty profesionály, kteří vyžadují vysokou přesnost měření и rozšířenou funkčnost, jsou vybavené dílny.

Profesionální stacionární multimetr Taková zařízení mohou být již napájena z běžné sítě. Часто вы выбираете розыгрышами про проставление к почтовым отправлениям, большую свою власть программного обеспечения.Samozřejmě je seznam dostupných funkcí pro ně mnohem širší a přesnost měření je mnohem vyšší. Je zřejmé, že pro domácí použití k získání takového “luxusu” je nerozumné.

  • Na nejvyšší úrovni, pokud jde o funkčnost a přesnost měření, jsou scopmeters. Една се о комбинат двух зазоров в одном месте: мультиметр и осцилоскоп. Měřící přístroje jsou také přenosné nebo stacionární. Náklady na tato zařízení jsou velmi značné a samozřejmě jsou nakupovány výhradně špičkovými profesionály.

Skopmetr – kombinace digitálního мульти-testeru osciloskopu v jednom případě Na druhé straně takové zařízení umožňuje, Krome běžných Mereni, hloubkovou analýzu elektrických obvodů, vyhledání závad против transformátorech, vinutí elektromotorů, pulzních napájecích zdrojů ATD. Сезонный мультиметр-пржистрое Вжледем к тому, že tento článek je určen především pro ty, kteří provádějí pouze první kroky v měření elektrických параметрический, двойной, двойной. Může existovat několik dalších úprav: DT832, DT838 – rozdíl je malý a nebude mít vliv na vývojový process.

Jeden z nejoblíbenějších modelů domácí třídy – DT830b Мультиметр Souběžně s tím navrhuji zvážit další model – ZT102, který jsem získal před pár dny na oplimátku.Модель také není drahý, ale má některé funkce. Zejména bude zajímavé, že „technologie“ pro přepínání měřících režimů je zde vytvořena poněkud odlišným způsobem.

Мультитестер ZT102 CATIII 600 V, такой ненакладный, очень уживательный, пржийемный. Zdá se, že pokud se budete zabývat oběma Principy přepínacích režimů, nebudete mít potíže s ovládáním jiných multimetrů, protože většina moderních zařízení Implementuje buď jydednu netoboduje buď jiných multimetrů. Začněme s obecnou Strukturou těchto modelů. Multimetr DT830 b Základní sada obsahuje samotný multimetr, pár vodičů se sondami, a konektory pro připojení k přístrojovým svorkám. Pro větší pohodlí jsou vodiče barevné – červené (obvykle používané pro pozitivní kontakty) и черне (běžné).

Dráty z multimetru DT830b Na sondách vodičů jsou opatřeny prstencovité bóje – chrániče, aby se zabránilo tomu, že se prsty klouzají na holý hrot. Musíme se snažit učinit z tohoto pravidla pravidlo, že nikdy neporušujeme tuto «hranici» – abychom se vyhnuli úrazům elektrickým proudem.Малая познамка – это круто дратё, что есть сучасти сады, недржи воды. Zvláště citlivým bodem je spojení drátu se sondou, protože zde nejsou vyloučeny útesy, které nemusí být vždy patrné. Každý, kdo se setkal s podobným, zároveň levným a Velmi dobrým, v zásadě často získá dvojici vysoce kvalitních drátů současně s multimetrem. A někdy dva páry – jeden se sondami a druhý s krokodýlí klipy. Nyní – zařízení externího zařízení.

Přední strana multimetru Ihned upozorní na horní displej z tekutých krystalů (поз.1). Má čtyři číslice. Zobrazí se naměřené hodnoty a informace o vybraném režimu a další údaje týkající se provozu zařízení. V pravém dolním rohu je vertikální řada kulatých hnízd (поз. 2). Jsou určeny k instalaci konektorů měřicích vodičů. O jmenování každého z nich – bude diskutováno níže. Ve středu je otočný spínač (поз. 3). Jeho účelem je zapnout multitester, vybrat požadovaný režim a rozsah měření. Kolem spínače byly tyto režimy a rozsahy (POS. 4) rozděleny do skupin. Конечне, в томто модели е дальний конектор (поз.5) určený pro testování tranzistorů. Má také své vlastní označení – levá strana je určena pro npn-elementy, vpravo – pro pnp. Písmena v blízkosti otvorů, do kterých jsou vloženy tranzistorové vodiče, jsou označena: e – emitor, c – kolektor a b – základna. Na zadní straně zařízení není nic kromě hlav šroubů, které je třeba odšroubovat, aby se dosáhlo prostoru pro baterii. Není to docela pohodlné – musíte zcela oddělit spodní polovinu pouzdra, abyste mohli instalovat nebo vyměňovat napájení, ale musíte ho postavit.

Multi-tester s vyjmutým zadním krytem – jinak není prostor pro baterie přístupný. Jako zdroj energie se používá jedna baterie typu «Krona» s jmenovitým napětím 9 вольт. Nyní se podívejte na základní prvky spínání a ovládání. Začněme se skupinou pin jacků.

Zásuvky pro připojení měřicích vodičů multimetru 1 – C OM jack, univerzální, určený pro jakékoliv měření. Do ní je zasunut černý konektor. 2 – konektor pro červený vodič, který při měření proudu nebo napětí ve stejnosměrném obvodu bude hrát roli kladného ( + ) kontaktu.Používá se nejčastěji pro měření odporu a napětí až do maximálních hodnot stanovených pro toto zařízení – 1000 V DC nebo 750 V AC. Ale měřením proudu – vážným omezením: ne více než 500 mA. Напись “FUSED” říká, že tento obvod je chráněn pojistkou. 3 – jack pro červený vodič, ve kterém se přepíná na měřenígradových hodnot více než 500 mA. Pro toto zařízení je instalováno maximálně 10 A DC, jak je uvedeno na stítku s upozorněním. I v tomto přípustném rozsahu bude pordové zatížení zařízení velmi značné.Níže je tedy uvedeno ještě jedno varování – doba měření by neměla překročit 10 sekund a pauza mezi jednotlivými měřeními velkých pódů by měla být udržována po dobu 15 минут. Jinak můžete jednoduše přehřát выпалит мультитестер. Mimochodem, nápis “UNFUSED” jen říká, že ochrana ve formě pojistky zde není ani pokytnuta. Nyní – zvažte přepínač režimu.

DT830b multifunkční přepínač režimu Pro pohodlí uživatele jsou režimy rozděleny do skupin a ve skupinách – podle mezí měření.Tyto skupiny jsou znázorněny křivočarými hraničními čísly, které mohou být také zvýrazněny barevně. 1 – spínač vypadá přísně vertikálně vzhůru. Napájení je vypnuto. 2 я скупина полох spínače pro měření stejnosměrného napětí. Může existovat takový grafický symbol, jak je znázorněno na obrázku, nebo nápis DCV ( DC napětí – z anglického výrazu Napětí stejnázorněho proudu – konstantní naptantní). K dispozici je pět limitů: nižší – až 200 mV, horní – až 1000 V.3 – skupina pozic pro měření střídavého napětí. To je indikováno buď symbols, jako na obrázku, nebo zkratkou ACV ( AC napětí – z anglického střídavého napětí – střídavé napětí). Existují pouze dva rozsahy – do 200 V и 750 V. 4 – skupina pozic pro měření hodnot proudu. Pozor – tento model může být měřena pouze DCA konstantní PRUD (англ. stejnosměrný PRUD). Existuje pět měřicích rozsahů. Nižší – s limitem až 200 mikrometr (A A), pak 2000? A, 20 a 200 мА (miliampérů) a nakonec максимум – až 10 A.- Уж было řečeno. 5 – skupina poloh pro měření elektrického odporu. Pět rozsahů: минимум – до 200 Ом, максимум – до 2000 кОм (2 МОм). Na minimálním rozsahu se obvykle provádí jednoduché vytáčení úseku obvodu (vodič), pokud, jako v tomto příkladu, tato funkce není v zařízení poskytována odděleně. 6 – režim pro testování výkonu diod. Zobrazuje úbytek napětí na spojovací diodě pn. V opačném směru, автор: nemělo být žádné vedení. 7 специфические функции, где вам разрешено отестить výkon pnp nebo npn tranzistorů a změřit jejich aktuální zisk.V tomto režimu se nepoužívají zkušební vodiče – tranzistor se vloží přímo do výše uvedené zásuvky. Ve skutečnosti je zařízení tohoto zařízení zcela roztříděno. Multimetr ZT102 Te jsem rozšířil nový získaný tester ZT102 přede mnou na stele a začal se s ním zabývat. Mnoho zajímavých věcí… Иллюстрация: Stručný popis ovládání a jeho funkcí.

Nové zařízení je zabaleno v krabici. Výstraha je na něm okamžitě patrná – modifikace multifunkčního zařízení ZT102 – CATIII, с максимальным пределом среднего напряжения до 600 вольт в свободном режиме.

Samotné zařízení je ve vodotěsném plátěném krytu s kravaty.

Kontroluji úplnost. Za prvé, je to multimetr sám, a za druhé pár párů drát.

První pár – s obvyklými sondami. Pohodlné rukojeti, velmi měkké, plastové, ale zároveň – poměrně silné dráty. Víčko, které může být odstraněno odkrytím kovové sondy po celé její délce, je také promyšleno nebo nasazeno a ponechává pouze sotva vystupující hrot. Je nutné si myslet, že v takové poloze bude bezpečnější pracovat v takových podmínkách, kdy je pravděpodobnost náhodného dotyku sousedního kontaktu na okruhu nebo v rozvaděči.

Druhý pár – namísto sond na konci drátů klipy- “krokodýli”. Velmi dobrý doplněk – nemusíte kupovat samostatně.

Třetí pár není drát pro měření elektrických parameterů, ale termočlánek pro určování teploty objektu. Upřímně řečeno, při získávání multimetru ani nevěnovali pozornost dostupnosti této funkce.

На заднем половинном поуздре я к диспозициям skládací stojan – přístroj lze pohodlně umístit pro čtení výsledků měření.

Pod tímto stojanem je kryt baterie, který je upevněn jedním šroubem.Jako zdroj energie se používají dvě baterie AAA s jmenovitou hodnotou 1,5 V.

Po instalaci baterií – zkušební provoz. Displej se rozsvítí – je jasné, že čísla jsou velmi velká, dobře rozlišitelná.

Nyní – безопасность с владениями и контактами. Níže jsou umístěna tři hnízda. Centrální – společná «COM», kde bude součástí černý vodič. Vlevo – pro připojení erveného vodiče při měření proudu od 500 mA do 10 A. На правой странице ervený vodič pro všechny ostatní provozní režimy.Оба обводы подле напишите chráněny pojistkou, která

má celkem osm poloh, ale některé z nich mají několik provozních režimů. Toto přepínání je již produdeno pomocí tlačítka „SELECT“ – žlutého vpravo nahoře. Levá poloha spínače – přístroj je vypnutý.

Následující pozice: V – měření napětí ve voltech, konstantní…

… a střídavé. В любом случае, когда вы находитесь на расстоянии друг от друга, вы не можете ничего сделать, чтобы вам было написано «TRUR RMS». Чтобы знаменать, že přístroj vypočítá odešle «истинная среднеквадратичная стоимость» параметр, který je považován za nejspolehlivější.

– Hz – kmitočty v hertz

-% – pracovní cyklus signálu (poměr frekvence pulsu k jeho trvání).

Три поля: mV – měření napětí v milivoltech, konstantní…

… a střídavé.

Čtvrtá pozice – má několik funkcí 😕 – měření elektrického odporu, jednotek měření – megaoma, kilooma, ohm. Jednotky se automaticky zobrazí v pravém horním rohu.

? S ikonou zvukové vlny na levé straně – vytáčení vodičů, tj. целостность контроля.V doprovodu zvukového signálu.

– ikona diody – podle toho kontrola diod s indikací poklesu napětí na křižovatce pn, ve voltech. Při obrácené polaritě от neměla být vodivost (OL).

– Иконка конденсатора – большая емкость конденсатора в нФ небо? F.

Pátá pozice je dvě funkce: – měření frekvence v Hz…

… a signálu. Z nějakého důvodu jsou tyto dvě funkce duplikovány – v poloze měření napětí a se samostatnou polohou spínače.

Následující poloha: měření proudu v ampérech, konstantní…

… AC.Tato poloha přepínače také předpokládá, že červený vodič je znovu nainstalován do levé zásuvky.

Následující poloha: měření proudu do 500 mA. Opět si můžete vybrat konstantu…

… a střídavýgrad. Červený vodič je na svém obvyklém místě v pravé zásuvce.

Nejvhodnější poloha spínače je určení teploty. Помощь “SELECT” můžete měnit jednotky měření – stupně Celsia (° C)…

… nebo stupně Fahrenheita (° F).

V levém horním rohu je modré tlačítko.Má dvě funkce. Краткий стискем tohoto tlačítka se spustí režim «HOLD» – последний намеренный ход се буде на дисплеях држет, докуд небуде ручнe поискована небо докуд небуде прибудет до jiného režimu. Výhodně, zejména v případech, kdy měření vyžaduje minimální dobu kontaktu, nebo pro ověření s referenčními hodnotami. Opakované krátké stisknutí vypne režim přidržení.

Dlouhé stisknutí tohoto tlačítka zapne podsvícení displeje. Také velké plus, když se práce provádí za zhoršených světelných podmínek.Velmi důležitou kvalitou tohoto multitesteru je automatické určení rozsahu a jednotek měření. Jediné, co potřebujete, je nastavit režim. Jak jsme viděli při měření napětí, dochází k odstupňování voltů – minivoltů progradovou sílu – jeden rozsah je až 500 mA a druhý je vyšší, až 10 A. zobrazuje absolutní vyšší, až 10 A. zobrazuje absolutní vyšší, nembose más, nembose m. к? небо М, нФ небо? F. Písmeno na obrazovce “OL” знаменa непршитомность uzavřeného okruhu – “Out Line” Věnujme pozornost také nápisu „AUTO POWER OFF“.To znamená, že pokud je zařízení po určitou dobu nečinné, automaticky se vypne. Mimochodem, tato volba do jisté míry stala rozhodující pro mě při výběru modelu. Smutná osobní zkušenost opakovaně ukázala, že při zmatku práce se občas zapomíná vypnout ručně otočením přepínače. A nakonec, v naprosto zbytečné chvíli, musíte čelit situaci, kdy se baterie ukáže být mrtvá. Здесь, в zásadě, a vše obecné zařízení. Můžete přejít na hlavní měření. Jak měření elektrických Paratr multimetru několika obecných důležitých pravidel

  • Veškeré práce související s elektřinou vyžadují bezpodmízínečnénénéčnéné »Neměli byste si dopřát prázdné naděje, jako například „nic se mi nestane“, nebo „elektrické parameters v tomto předchozím případě jsou tak bezvýznamné, že nepředstavují nestane“.

Nikdy nemůžete být odrazováni – péče a opatrnost by se měla stát zvykem. Někteří z nás ani neví, jak nebezpečný je elektrickýgrad, dokonce и velmi malý výkon. К jakým těžkým, někdy nezvratným následkům může vést náhlý úraz elektrickým proudem.

Nikdy nepodceňujte nebezpečí elektrického proudu! Elektřina s neopatrnou Manpulací se může proměnit v zákeřného nepřítele, který se nečekaně rozbije na blesku.A dokonce i v takových případech, kdy se zdá, že není nebezpečí čekat. Pokud tato axiom způsobí čtenáři nedvěřivý úšklebek, pak je příliš brzy na to, aby Verified samostatnou elektrickou práci. Pro začátek bude užitečné seznámit se s vydáním našeho portálu, který je zcela věnován měření odporu. Jedna z nejjednodušších operací, pouze proto, že předmět studie není pod napětím. Testovací vodiče jsou v obvyklých paticích. Polarita při měření odporu nehraje žádnou roli. Pokud je známa přibližná hodnota odporu (například odpor určité jmenovité hodnoty je zkontrolován z hlediska provozuschopnosti), pak by měl být požadovaný rozsah nastaven okamžitchě.Pokud je odpor neznámý, je lepší začít od horního limitu, postupně snižovat až na maximální přesnost naměřených hodnot. Покуд мультитестер автоматические урчи роз, пак се режимом měření odporu jednoduše nastaví.

Заполнение и установка с полохом (максимальным розыгрышем) с мультиметром DT830. По наставени режиму měření se na displeji zobrazí určité symboly, které indikují, že okruh je otevřený. U zařízení DT je ​​to obvykle jednotka v levém čísle. В mém novém zařízení, jak již bylo zmíněno – písmena “OL”.Dalším krokem je uzavření sond dohromady – zařízení je tedy zkontrolováno z hlediska funkčnosti. Při zavírání by v ideálním případě měla být na displeji zobrazena nulová hodnota – není zde žádný odpor. Mohou se však objevit i malé hodnoty přibližně 0,07–0,1 ohm, které indikují odpor vodičů a sond. Pokud je to důležité, to znamená, že je požadována nejvyšší přesnost, může být taková změna zohledněna v konečném výsledku. Obvykle je však zanedbáván pro bezvýznamnost.

Příprava pro měření odporu rezistoru Nyní můžete měřit.Sondy se dotknou konců nebo závěr testovací oblasti, zařízení, prvku – a odečítají se na displeji. Často je výhodnější upevnit vodiče pomocí klipů – uvolnit ruku. V případě potřeby je rozsah specificikován a měření se opakuje. Pokud přístroj automaticky určí jednotky měření a rozsah – stačí jeden pokus.

Při měření je často vhodnější používat sondy, ale «krokodýlí» svorky. Odpor je instalován mezi nimi – a na displeji se zobrazuje hodnota jeho odporu – 558 kΩ. Měření odporu lze kontrolovat a provádět některé z nejjednodušších elektrických zařízení.Chcete-li například vyzvánět žárovku. Indikace jeho rezistence nemusí být zvláště nutné, ale jsme přesvědčeni o přítomnosti vodivosti skrze základnu, vnitřní dráty a vlákno.

Ringer nízká výkonová žárovka – přístroj vykazuje odpor 300 ohmů. Snadno se provádí a vytáčí jednoduchou část kabeláže nebo například napájecí kabel. Pokud má multitester takový režim, přepněte na něj. Pokud ne, nastavte rozsah měření Minimálního odporu, například na DT830 – to je 200 Ohm. Měřicí vodiče jsou připojeny ke koncům zkušebního úseku (кабель, водич).Pokud vodivost není přerušena, bude displej buď nulový nebo velmi blízký. A když je nastaven režim, telefonické hovory o integritě stránek navíc vyzve zvukový signál (pohodlně – není třeba přepínat pozornost na displej).

Napájecí kabel ping. Jeden “krokodýl” на kolíku zástrčky, druhý – na odizolovaném konci drátu. pípnutí a hodnoty menší než 1 ohm ukazují, že vodič je v pořádku. Pokud je napájecí kabel zkontrolován, měl by být okamžitě testován na zkrat. Vedení mezi dvěma kolíky zástrčky by nemělo být.Stejným principem se kontrolují další vodiče, včetně signálních vodičů typu «krouceného páru». Některé „aplikované“ případy měřicího odporu budou popsány níže po zvážení všech hlavních typů měření. Měření napětí Také nic zvlášť obtížného. Jediná věc je, že je vyžadována zvýšená opatrnost, protože měření se provádí se zapnutým napájecím zdrojem v testovaném obvodu. Prvním krokem je opět režim provozu (AC nebo DC) и mez měření. Princip se nemění – pokud hodnota není známa předem, pak začíná od maximálního limitu.Pokud existsují informace o přibližné úrovni napětí, pak by měl být limit rozsahu vyšší.

Příklad – při měření napětí v domácím napájení je nutné nastavit ACV s maximálním limit – obvykle je to 750 nebo 600 V. Měřicí dráty – na obvyklém místě. Při měření střídavého napětí nezáleží na polaritě sond. Pokud se měří konstantní napětí, doporučuje se dodržet polaritu jednoduše z «pravidel správného tónu». V případě opačné pozice však nebudou žádné velké problémy – na displeji se jednoduše zobrazí hodnota se znaménkem mínus.Pokud se přesnost měření jeví jako nedostatečná (při měření malých napětí), může být rozsah snížen, a to již se zaměřením na původně získané hodnoty. V tomto případě však musí být limit rozsahu vyšší než očekávaná hodnota. Několik příkladů měření napětí provdených s multitesterem ZT102: Obrázek

Stručný popis prodené operace Je Nutné změřit napětí v domácí elektrické síti. Přepínač je nastaven na V, tlačítko „SELECT“ slouží k volbě režimu AC.

Ochranné víčka se ze sond odstraní.Pak jsou sondy vloženy do zásuvek (v tomto příkladu je to zásuvka na prodlužovacím kabelu).

На дисплеях, которые изображены на улице. Ukázalo себе, že v tomto příkladu JE 222,7 V. На obrázku JE jasně znázorněn символ hoření střídavého proudu (AC) а měrných jednotek – В.

Dalším příkladem JE контрола výstupního stejnosměrného napětí napájecího Zdroje про nabíječku šroubováků. Na par by měla být nejméně 12 вольт.

Poloha spínače zůstává stejná, ale režim je přepnut na DC.

Měřicí vodiče jsou připojeny ke konektoru krokosvorky na záporné straně – k vnějšímu pouzdru, měrce na vodiči plus – do centrální zásuvky. Napájecí zdroj se zapojuje do zásuvky ve zdi. Отображение индекса: 13,77 V. Все в поржадку про блок, ктери нет затижен.

Dalším příkladem, i když ne zcela charakteristickým, je kontrola napětí na bateriích. Proč je to tak – jen normální napětí baterie stále neříká nic konkrétního. Pokud však napětí nedosáhne deklarované jmenovité hodnoty – baterie může být okamžitě vyhozena, aniž by se obtěžovaly další kontroly.Už výhoda… Poloha spínače se nezměnila – napětí, režim DC.

Dotkněte se kontaktů baterie se sondami – multitestr ukazuje napětí vyšší než 1,5 V. Na tento indikátor se nevztahují žádné stížnosti. Ale později bude také testována z hlediska síly proudu.

Pro “trénink” демонстрационный měřicího processu, буду také testovat transformátor ležící v klidu v dílně. Současně bude jasná jeho účinnost a výstupní napětí. Знаменитые модели, предназначенные для ТЭЦ-270-220-50К. «Распиновка» контакт nalezených в Интернете.

Nejprve – Primární vinutí zvoní nebo spíše měření jeho odporu. Multitester přenesen na měření odporu. Připojuji vodiče ke kontaktům primárního vinutí – je zobrazen odpor 50 ohmů.

Napájecí kabel je pájen na kontakty primárního vinutí – ten, který byl zkontrolován na integritu o něco dříve.

Multitester přepne do režimu měření střídavého napětí. Jsou známy přibližné číslice, takže jednotka je levá. Měřicí dráty “krokodýli” jsou upevněny na svorkách jedné ze sekundárních cívek.Podle pasu by mělo být 10 V. Zapnout transformátor v síti – na výstupu 11,65 V. (o něco více, protože transformátor není zatížen). Vinutí je dobré.

Држиве была в серии запчастей трех секундных ветвей, из них была каждая мела продукта 10 вольт. Výstup by teoreticky měl být nejméně 30 вольт. Podívejme se, co se tu děje – 35 V “změna” – všechno je normální.

A konečně, ověření další dvojice kontaktů – nejmenší sekundární vinutí na pasu by mělo produkovat 1,34 V. Ve skutečnosti se ukázalo, že je více – asi tři.Všechno, transformátor je plně funkční a najde uplatnění. Mimochodem, je možné vypočítat napájecí napětí a zátěžový odpor a spotřebu energie. Žádná zařízení samozřejmě nejsou, ale pouze ta, která mají schopnost přímo měřit odpor. Například nebude obtížné kontrolovat výkon, například páječku, jednoduché železo bez elektroniky, topné články, žárovky atd. Pojďme Experimentovat. Nejprve se podívejme, jaký odpor elektrický гордый překonává při průchodu topným článkem běžné páječky. Чтобы провести так, že multi-tester převedeme do režimu měření ?, Sondy jsou na pinech napájecího kabelu.На дисплеи есть изображения хода 2 055 кОм. To je – 2055 Омů.

Kontrola odporu topného tělesa páječky Napětí v síti bylo nedávno monitorováno – je, jak si pamatujeme, rovna 222,7 V. Je snadné spočítat, kolik topného výkonu učtováčky li. Vzorec je jednoduchý – P = U? / R kde: P – výkon, watty; U – напряжение, вольт; R je elektrický odpor, ohm. Нево, абы čtenář usnadnil provádění nezávislých výpočtů, nahradíme данные онлайн kalkulačkou: Kalkulačka про výpočet výkonu г napájecího napětí zátěžového odporu Přejděte на výpočty Zadejte požadovaná данные в klikněte па “VYPOČTIT Silu VÝROBKU” Napájecí napětí aplikované на zátěž Naměřený odpor zátěže

Získané hodnoty nahrazujeme a dosahujeme výkonu 24,1 wattů.Kontrolujeme s „nominální hodnotou“ páječky: její pasová síla je skutečně 25 wattů, tj. Výsledek se blíží uvedené hodnotě. Vezměme si další příklad – zkontrolujte guns na silikonové lepidlo. Na něm nejsou žádné úpravy – je třeba předpokládat, že topné těleso je připojeno přímo na síťové napětí. Měří se odpor zátěže – ukáže se být 1 482 kΩ nebo 1482 Ohmů.

Měření odporu topného článku pistole pro silikonové lepidlo mělo poněkud nečekaný výsledek. Nahrazujeme dostupné hodnoty napájecího napětí a zátěžového odporu kalkulačkou – a výkon přístroje je 33,5 wattů.A mezitím – na těle pistole je «pyšný nápis», že jeho výkon je 78 wattů. Ve skutečnosti to dopadá více než dvakrát nižší. Je tedy možné věřit všemu, co je napsáno? Měření proudu To je možná nejproblematičtější typ měření. Důvody již byly vysvětleny výše, ale můžete to opakovat:

  • Za prvé, tato měření mohou být označena za nejnebezpečnější jak pro uživatele, tak pro přístroj.
  • Za druhé, multitester v režimu ampérmetru musí být instalován v otevřeném obvodu.А к не вжди снадне. Je dobré, je-li v nějakém místě okruhu skládací konektor (terminál), například v palubní síti vozu. Pokud taková věc neexistuje a je nutné měřitgrad v obvodu, například pracovní spotřebič nebo zařízení pro domácnost, je třeba vymyslet tato nebo jiná zařízení.
  • Zatřetí, ukazatele intenzity proudu jsou nejvíce, tak řečeno, nevídané. V obvodech se zdánlivě velmi malým napájecím napětím může гордый dosáhnout velmi působivých hodnot. Všechno samozřejmě dodržuje fyzikální zákon, ale pro nezkušeného uživatele mohou existovat «překvapení».
  • A za čtvrté, jedná se o jediná měření, při kterých je u většiny multifunkčních přístrojů nutné nejen správně nastavit režim, ale také změnit polůohu vodi. A v některých případech také dodržovat omezení týkající se doby trvání jednorázových měření a přestávek mezi nimi.

Při měření proudu je vždy nutné začít s maximálním rozsahem – nejrelevantnějším. Jinak můžete jednoduše vypálit multimetr. A pouze v případě, že počáteční hodnoty jsou zřetelně menší než 0,5 A (500 mA) – jy možné znovu nainstalovat zkušební vodiče a přesunout se na menší rozsah, aby se zesnostýstýšýła.U některých zařízení se jedná o primární povolený dolní limit a dokonce nižší – pouze 0,2 A nebo 200 mA.

Aby nedošlo k vypálení multifunkčního přístroje, je třeba vždy začít měřitgradovou sílu z maximálního rozsahu měřeného ampérem, přičemž červencevodíč vodišusuvodiš.

A teprve poté, co se ujistíte, že aktuální hodnota je skutečně nižší než maximální povolená hodnota, například 500 nebo 200 mA, můžete po přeinstalaci červenešý jodnota.Problémem s měřením proudu může být také to, že mnoho multimetrů, zejména stejný DT830, není určeno pro provoz se střídavým proudem. Takový režim v nich prostě není poskytován – то есть тржеба паматовать. Як můžete měřit гордый připojeného zařízení pracujícího na střídavém napětí? Například, pokud potřebujete sledovat spotřebu spotřebiče pro domácnost. Prolomení obvodu pro připojení ampérmetru k uspořádání, není tak těžké. Chcete-li to provést, musíte udělat malé zařízení, které vyžaduje napájecí kabel a dvě horní zásuvky.

Еднодухи пржистрой про успешный “розбитый ржетезу” про прыгающий амперметру за аудит домашнего очага Выжадуе на двух площадках. Jejich vzájemné uspořádání je dobře znázorněno na obrázku. Síťová šňůra (поз. 4) je připravena se zástrčkou (поз. H), která bude zapojena do běžné domácí zásuvky. Vodiče této šňůry jsou odděleny – jedna (řekněme fáze) přechází na pin 1a první patice, druhá na nulu na pin 2a druhé patice.Другие контакты zásuvek 1b a 2b jsou mezi sebou přepínány jumperem. Jaký je výsledek? По připojení napájecího kabelu k napájecímu zdroji na pinu 1a a 2a je snadné měřit střídavé napětí.

Pro úplnost, měření proudu procházejícího zátěží je žádoucí předvídat stanovení napájecího napětí. Poté je zařízení, jehož práce bude testována, připojeno k jednomu ze zásuvek zařízení (k libovolnému). Чтобы небуде фунговат – протозе окрух е отевржены и тато мезера на друхем выступу.Для того, чтобы перейти в режим ожидания měřicího proudu. Окрух се узаврже а по запнуть затэже буде амперметр образовать пожадовано ходноту proudu.

Multitester, přenesený do režimu ampérmetru, je nastaven naorganý otevřený okruh S hodnotami napětí a proudu – je snadné určit aktuální zátěž. Kalkulačka pro výpočet výkonu z napájecího napětí a proudu Kontrola baterie pomocí ampérmetru Pomocí multitesteru v režimu ampérmetru mžete zkontrolovat stav dostupíných.Vzhledem k tomu, že jsou zkontrolovány na napětí – již zmíněné, ale že ovládání nedává žádnou jasnost – se zdánlivě normálním napětím, bateria džela Současná kontrola však poskytuje více rozšířený obraz. Этот тестовый тест, выполненный с помощью нескольких тестов, выполняемых в режиме амперметра, на крайних высотах (10 A), с дополнительным тестированием, выполненным с использованием первых тестов, позволяет добиться правильных результатов. Ano, nebuďte překvapeni, když to někomu připadá divné. Výbojový горд и těch nejmenších baterií dosahuje velmi významných hodnot.

Multitester převeden na ustanovení pro měření vybíjecího proudu baterií Důležité upozornění – měření by mělo být provdeno co nejrychleji – jakmile indikátor dosáhne Maximální hodnoty. Je žádoucí, aby se dotýkání kontaktů baterie se sondami nepřesáhlo jednu sekundu nebo dokonce méně.

Контроль velké nové baterie – maximální Pорд Je asi 3,2 ampérů.

Již jasně použitá baterie AAA vykazovala vybíjecí pord těsně pod 2 ampéry.

“Držák záznamu” mezi testovanými bateriemi – nová baterie AA выказовала гордый 4,35 ampérů Taková kontrola někdy pomáhá „vyčistit usazeniny” nahromaděných buateriču ka zoliká »Můžete se soustředit na následující “standardy”:

  • Pokud гордится nepřesáhne 1,1 ampéru – není nic líto, prvek není prakticky vhodný pro nic.
  • Baterie s hodnocením až 2,0 ampérů mohou ještě chvíli sloužit, ale pouze v dálkovém ovládání.
  • Baterie, které při této kontrole vykazují vybíjecí Hord od 2 do 3 ampér, i když jsou již dobře připojené, ale jsou stále vhodné pro použití v zařízoukouch.
  • Indikátory od 3 do 4 ampérů – для того, чтобы получить доступ к аккумуляторной батарее, и к тому же, чтобы получить доступ к «идеальной».
  • A vysoce kvalitní baterie, které byly získány, a samozřejmě s nedokončenou skladovatelností, mohou zpočátku vykazovat hodnoty výstupního proudu od 4 do 6 ampér.

Je dležité mít na paměti, že taková ověřovací technologie není bez vad a mže být použita pouze pro revizi domácích zdrojů energie. Ale nesnažte se zkontrolovat vybíjecí Pride, například autobaterie. Там dosahují hodnoty desítek ampérů a v obvodu bez připojené zátěže je zaručeno, že multimetr selže.Testování elektrického systému vozidla je obecně samostatným tématem, protože je doplněno o velmi důležité nuance. Měření ostatních elektrických parameterů To je, tak říkajíc, «nepovinné» informace, protože nešpecializovaní odborníci, a ještě více, začátečníci se prakticky nebudou muset uchymlovat k tik. Jen proto, že jsou na mém novém multitesteru nějaké další funkce, было rozhodnuto se podívat na některé z nich. Kontrola diod Jak je známo, dioda prochází proudem výhradně v jednom směru.Ve skutečnosti je možné takový prvek zkontrolovat v režimu ohmmetru – v jedné poloze sond by měla být vodivost, přičemž by měla být změněna polarita, kterou by měla chybět. Pokud však existuje režim kontroly diod, zobrazí se také pokles napětí na křižovatce pn. To může být srovnáno s nominálním dělat konečný závěr o vhodnosti diody a shodě jeho charakteristik uvedl. Pro kontrolu jsem našel dvě diody (jedna z nich je LED) с neznámými jmenovitými hodnotami. Například.

Přístroj je v režimu diodového testu.Přepínačem a tlačítkem «SELECT» jsem přepnul multifunkční přístroj do testovacího režimu diod. На дисплеи, которые образуют изображение непристойности обвода, икона диоды, а еднотка měření – вольты.

První aplikace sond – žádné změny, to znamená, že vodivost v tomto směru chybí.

Поменять полярность – dioda je právě obrácena vzhůru nohama. Při kontrole se ukázalo, že v jednom směru chybí vodivost polovodičového prvku. Při změně polarity je okamžitě zřejmé, že dioda pracuje – гордый je pryč a na displeji se zobrazuje úbytek napětí na křižovatce pn – 0,613 V.Покуд был jmenovitý гордым знамением, mohl být porovnán s charakteristikou pasu. Obdobné akce se provádějí s LED.

V jedné poloze – světelná dioda a indikátor poklesu napětí v 1,84 voltech

Po “přepólování” je dioda “uzamčena” podle potřeby. Jak vidíte, v takové kontrole není nic složitého. Kontrola kapacity kondenzátoru Vyzkoušejte jiný režim – zkuste měřit kapacitní odpor kondenzátoru a porovnat jej s jmenovitou hodnotou uvedenou na těle buňky.

Konvenční keramický kondenzátor s kapacitou 1? Ф.Zkontrolujte jeho výkon. Pro tento účel je na multimetru k dispozici speciální režim – je vybrán přepínačem a tlačítkem «SELECT».

Jednotky v pravém horním rohu jednoznačnosti říkají, že se jedná o režim kontroly kapacitance kondenzátoru. Ke svorkám kondenzátoru jsou připojeny vodiče sond. Dále je krátká pauza a na displeji se okamžitě zobrazí naměřená hodnota kapacity.

Naměřené hodnoty výkonu – prakticky v první desítce! Zařízení nezávisle zvolilo potřebné jednotky měření.Выбрано 982,7 нФ, тогда как практический ровно с измененным ходом – 1000 нФ = 1? F. Chyba pro taková malá množství je velmi malá. Měření teploty Vzhledem k tomu, že termočlánek pro měření teploty je součástí sady a zařízení má odpovídající funkci, было от „hříšné“ to nevyzkoušet. Zejména proto, že s tím nejsou žádné potíže. Termočlánkové piny jsou připojeny k zásuvce multitesteru. Samotné zařízení je přepnuto přepínačem do režimu měření teploty a potom tlačítko «SELECT» выбирает значение jednotky měření – stupně Celsia.

Přístroj se přepne do režimu měření teploty. Дисплей окамжите указывает тепло вокруг – в атмосфере +24 ° С. Jako standard было rozhodnuto, že teplota těla – na prstech by měla být asi 35 ступňů. Hlava termočlánku jen sevře dvěma prsty.

Hodnoty teploty jsou samozřejmě v normálním rozmezí. Теплота на дисплея мультиметра začne téměř okamžitě růst. Už po několika vteřinách dosahuje úrovně 35 stupňů a zastaví se tam. Все эти вещи, рыхле и походы. * * * * * * * Byly zváženy hlavní techniky měření elektrických parameter pomocí multitestru.Zdůrazňujeme – не вшечный. Proto bylo vynecháno téma testování tranzistorů. Neexistuje žádná taková funkce v mém zařízení, a provést audit pomocí ohmmetru stále potřebujete malou “odbočku” do teorie těchto polovodičových zařízení.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
