Принцип работы оптопары в импульсном бп: Принцип работы оптрона в блоке питания

Оптопара в импульсном блоке питания

Открытие фототранзистора зависит от освещенности светодиодом. Как это происходит более подробно я разберу в следующей статье где в экспериментах подавая сигналы с генератора и анализируя его при помощи осциллографа можно понять более точную картину работы оптопары. Еще в других статьях я расскажу о нестандартном использовании оптрона первая в роли реле -RS триггера с фиксацией состояний , а во второй генератор периодических сигналов. И используя эти схемные решения соберу очень простой тестер оптопар.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Оптрон PC817 схема включения, характеристики
• Импульсные БП. Технология ремонта.
• Импульсный БП — из зарядного устройства
• Ремонт импульсных блоков питания своими руками
• Метод проверки оптопары PC817
• Импульсные блоки питания – устройство и ремонт
• Всё об импульсном блоке питания
• Оптопара PC817
• Как устроен блок питания, часть 5

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить оптопару (оптрон) мультиметром

Оптрон PC817 схема включения, характеристики

Войти через uID.

Добавлено Ср, Проверь диоды. Потом подключи тестер в режиме прозвонки,подключи один щуп на минус,а вторым поочередно проверь все линии на выходе на короткое замыкание. А вообще самое увязвимое место в етих блоках ето конденсаторы. Стопудово,причина во вторичных цепях. Насчет оптопары-может и вылетела,но сначала проверь то что написал выше,если ничего не найдеш,то тогда пробуй менять оптопару. Чт, Оптопаре хана? Если подкличить прибор в режиме измерения сопротивлений на выводы 3 и 4,то при подаче питания на выводы 1и2, сопротивление на выводах 3 и 4 должно уменьшаться.

Можеш закоротить выводы 3 и 4 резистором примерно на 10 ом, и проверить,запустится блок или нет. Но только отсоедени все выходы что идут на плату. Оптопара выполнят роль контроля напряжения для стабилизации.

Пн, При подаче напруги сопротивление не меняется. Резистор в 10ом не дал результатов тоже. Может излучатель всё таки сгорел? Если нет то где рыть дальше? Сб, В ней есть защита от перегрузки. Получше будет чем просто как в схеме зарядки.

Встречал еще мостовую схемку на двух таких микрах и 4 транзисторах на мощность больше киловата. Сам думал сделать такой блочок с защитой,только окончательно со схемой не определился. Их вроде 3 или 4 варианта есть. И у самого есть задумка как защиту сделать Пт, Например: TDA Мы рады вас видеть. Пожалуйста зарегистрируйтесь или авторизируйтесь! Войти через uID Старая форма входа. Забыл пароль Регистрация. Ксюня , Не проскакивает вообще.

Думаю обвязка из оптопары и далее должна включать напругу, может оптопара вылетела вместе с микрой? Я читал она легко вылетает, а вернее сам излучатель. Во вторичных цепях у меня меньше кондёров и диодов Оптопару можно замкнуть перемычками?

На оптопару поступает напряжение, которое колеблется от 0 до 2в а с неё уже Цитата drodigy. Ксюня , выводы 3 и 4 1. Файлы: Регистрация для просмотра. У меня стоит задача сваять импульсник для своего уся,транс просчитал,детали лежат,займусь разводкой платы,кто что думает:.

Встречал я ету схемку. И у самого есть задумка как защиту сделать. Ксюня , ну наверное буду “первопроходцем”,на вид работать должна нормуль,да и частота мне нравится. Войти через uID Старая форма входа E-mail:[ ]. Модератор форума: Электродыч , Igoran. Импульсный блок питания. Цитата drodigy ? Пт, Все права защищены.

Импульсные БП. Технология ремонта.

Если вы ремонтировали ИБП, то вы наверняка сталкивались с такой ситуацией: все неисправные элементы заменены, оставшиеся вроде бы проверены, а включаете телевизор и… бац… и все надо начинать сначала! В радиотехнике чудес не бывает и, если что-то не работает, то на это есть причина! Наша задача — найти ее! ИБП — самый ненадежный узел в современных радиоустройствах. Оно и понятно — огромные токи, большие напряжения — ведь через ИБП проходит вся мощность, потребляемая устройством.

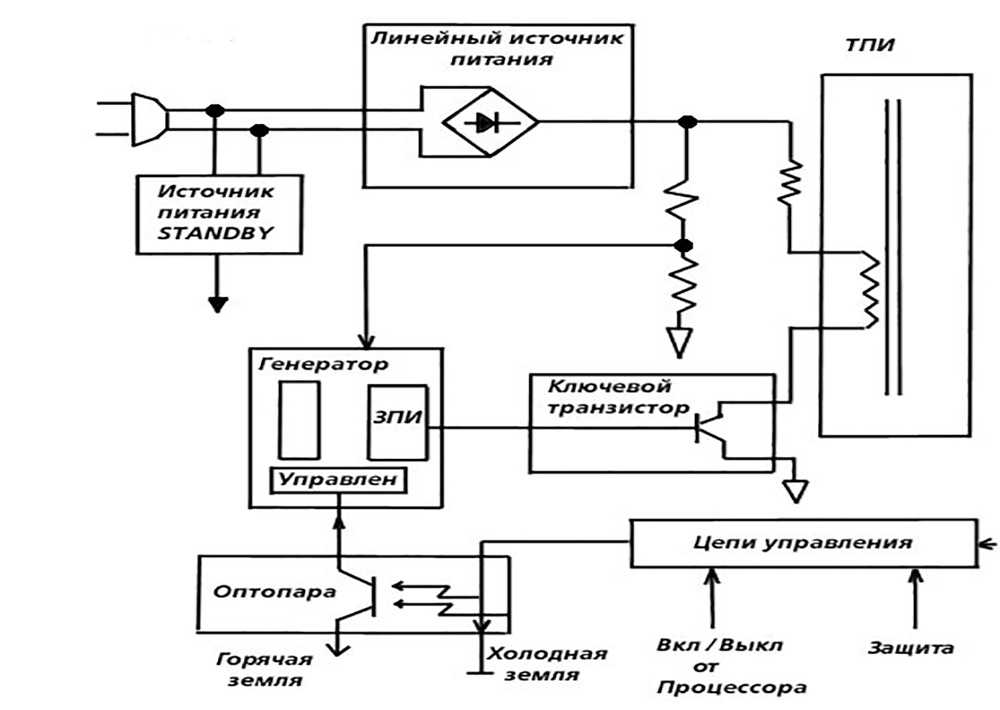

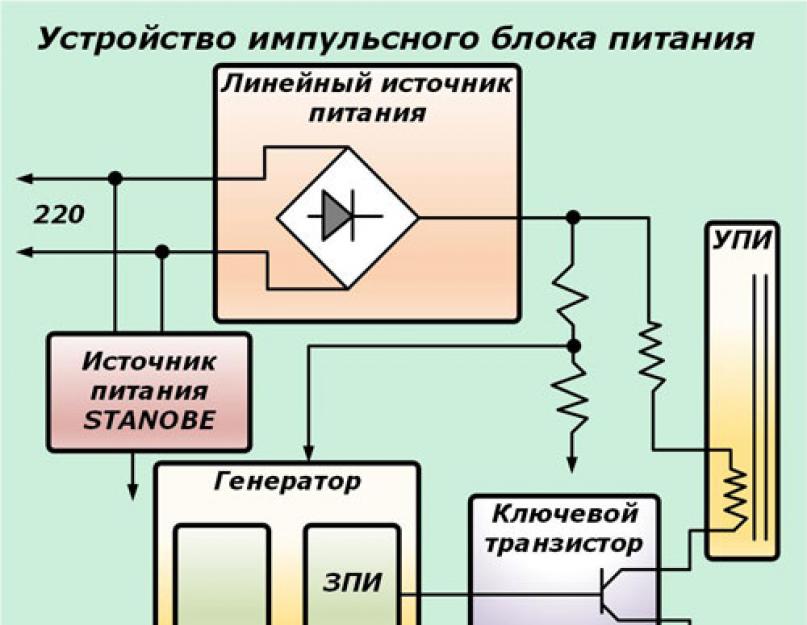

Рассмотрим более подробно, как устроен импульсный блок питания. В блоках питания чаще всего используется оптопара, содержащая в себе.

Импульсный БП — из зарядного устройства

Регистрация Вход. Ответы Mail. Вопросы – лидеры Квадрокоптер летит токо в верх модель YH 1 ставка. Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. А разве понятие “эфир” можно всерьёз рассматривать в электронике? Задача по физике 1 ставка. Лидеры категории Антон Владимирович Искусственный Интеллект. Кислый Высший разум.

Ремонт импульсных блоков питания своими руками

Принцип реализации вторичной мощности за счёт применения дополнительных устройств, обеспечивающих энергией схемы, уже достаточно давно используется в большей части электроприборов. Этими устройствами являются блоки питания. Они служат для преобразования напряжения до необходимого уровня. БП могут быть как встроенными, так и отдельными элементами. Принципов преобразования электроэнергии существует два.

Помните, что при ремонте блока питания следует пользоваться развязывающим трансформатором. За основу для приведения конкретных примеров, взят наиболее массовый источник питания.

Метод проверки оптопары PC817

Часто причины отказов импульсных источником напряжения кроется в некачественном сетевом напряжении. Понижение и повышение напряжения сети, скачки напряжения, отключение сети, негативно сказываются на надежности электронных компонентов схем питания. Особенно болезненно переносят такие скачки и отключения сети — это силовые диоды, мощные транзисторы, ШИМ контроллеры, конденсаторы. Хорошо, когда у вас преобразователь напряжения выполнен без заливки компаундом. Ремонт таких импульсных блоков питания можно сделать своими руками.

Импульсные блоки питания – устройство и ремонт

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

что он стоит практически в каждом импульсном блоке питания для В оптопаре PC он определяется буквой после основного кода.

Всё об импульсном блоке питания

Импульсный блок питания мощностью Вт на контроллере CRS. Защитный треугольник на варисторах. Простой импульсный блок питания. Импульсные источники питания ИИП обычно являются достаточно сложными устройствами, из-за чего начинающие радиолюбители стремятся их избегать.

Оптопара PC817

В идеале ИБП не рассеивает никакой мощности в противоположность линейному БП, при этом он намного меньше его. Блок питания современной аппаратуры могут выдавать на выходе несколько различных напряжений. Часто напряжения 1,8, 2,5, 3,3 формируются уже на основной плате, а на выходе БП имеется 5В. В блоке питания может быть “несколько блоков питания”. Например отдельный блок для питания дежурки – питание микропроцессора в дежурном режиме, для питания фотоприёмника.

Здесь мы поговорим об импульсных блоках питания ИБП , которые на сегодняшний день получили самое широкое распространение и с успехом используются во всех современных радиоэлектронных устройствах. Прежде всего, эта статья посвящена для начинающих специалистов по ремонту электронной техники, поэтому материал будет изложен в упрощенной форме и поможет понять основные принципы работы ИБП.

Как устроен блок питания, часть 5

А вы хотели бы узнать, как устроен блок питания компьютера? Сейчас мы попытаемся разобраться в этом вопросе. Для начала отметим, что компьютеру , как и любому электронному устройству, необходим источник электрической энергии. Вспомним, что бывают. Потребление тока при этом невелико порядка единиц микроампер , поэтому энергии батареи хватает на несколько лет. После исчерпания энергии такие источник энергии восстановлению не подлежат. В отличие от элементов литий-ионные аккумуляторы являются возобновляемыми источниками.

В последнее время мне задавалось некоторое количество вопросов по теме стабилизации напряжения. Или о том как светодиоды надо запитать. Хочу изложить свой теоретический взгляд на взаимодействие компонентов в схеме блока питания. В блоке питания есть микросхема.

Сюрпризы схем китайских блоков питания эконом класса.

Обслуживая очередной объект с щитами управления бассейном. На достаточно не бедном объекте, с удивлением обнаружил, что используемый блок питания оперативных цепей построен не на закрытом модульном БП а открытом БП в корпусе. Отчего сборщику того щита пришлось его колхозить стяжками на перекрест к дин рейке. Это какой-то китайский NoName HSM-15-12, который благополучно сдох и обесточил цепи управления. Кстати, из цепей управления питал он только одно промежуточное реле 1Вт мощности, потому причина его гибели при такой низкой нагрузки для меня неясна.

Заменять на подобный нет желания, потому предложил поставить там, проверенный временем модульный MeanWell HDR-15-12 на 15Вт/12В, с таким БП проблем быть не должно.
При том, что этот блок питания дешёвый внешне он выполнен аккуратно, штамповка и сборка сделана на высоком технологическом уровне. На алюминиевых деталях, заусенцев нет, присутсвуют различные пазы, для фиксации платы, и перфорированной крышки. При сборки ничего не перекошено, и не играет в руках, внешне алюминий матовый, врннутри полированн.
В целом в руках держать приятно.

Не в последнюю очередь, по этой причине я, решил по-быстрому его отремонтировать, тем более список поломок таких БП банален:
— Электролиты, как первичных так и вторичных цепей питания.
— Силовой ключ первичной цепи + ШИМ, либо просто интегрированный ШИМ с обвязкой.
— В редких случаях первичка трансформатора.
— Оптрон ОС, и/или микросхема TL431.

Когда открыл этот БП, то выяснялось, что он построен, на автогенераторной схеме без микросхем ШИМ.
Электролиты первичной и вторичной цепи вздуты, предохранитель цел, входной диодный мост и ключ первичной цепи целы, при подключении ни каких признаков жизни не демонстрирует.

Имея определенный опыт ремонта таких изделий обольщаться простой ремонта не стал. Заменил вздутые конденсаторы проверил силовой ключ первичной цепи, мост и предохранитель — целы. Включил через балласт, чтобы избежать взрывов, если что. БП признаков жизни так и не поддал.

Решил проверить оптопару, для этого надо выпаять. Но тут выяснилась первая «тупость» а точнее говоря сознательная подлость конструкции – оптопара находится под силовым трансформатором… стало быть надо выпаять и его!

Вот как это выглядело после ремонтных работ о чем будет ниже:

Ну что-ж, «надо, значить надо», аккуратно выпаиваю трансформатор и оптрон.
Подключаю его выводы 1-2 к лабороторнику, задав ограничение по напряжению в 1.2В а току в 20мА. На выводах оптрона 3-4 мерим сопротивление, и получаем – 1.2кОм (обычно порядка 40-65 Ом) значит сдохла и оптопара.

Тут я допустил оплошность, будучи уверенным в том, что все позади, запаял трансформатор на место и включил БП на прямую. Слава Богу, ничего не произошло, но БП так и не подал признаков жизни.

Пришлось делать того чего, не хотелось в рамках данного проекта — срисовывать схему по образцу платы. Так как, входные цепи были уже проверены решил сэкономить время и вычерчивать только ту часть схемы где много всякой обвязки и не очевидно, как она устроена.

Где-то потихоньку начал высокую сторону реставрировать…

Но походу работы решил сделать ход конем. Подключить к выходу БП, параллельно лабораторник, и начать подымать напряжение до номинала, чтобы проверить вторичную цепь. Только начал наращивать напряжение, как лабороторник уперся в ограничение тока 1А.
Проверяю диод вторичной цепи – пробит!
Заменяю безимяный китайский 3IDQ 100E, на аналогичный по корпусу SR560.

Снова поддаю и увеличиваю напряжения.
Все хорошо, загорелся светодиод, в защиту уже не уходим, но замечаю, что при 12В потребляемый ток аж 130мА! Для 15Вт БП, это слишком лихо для холостого хода. Нащупываю плату, в первую очередь баластные резисторы, но они холодны. Тем временем где-то выделяются 1.5Вт тепла. Вдруг неожиданно обжигаю палец об поверхность платы, под… трансформатором, там где, стоит перепаянный оптрон… и парочка резисторов. Но, не оптрон горяч, а резистор возле него. Отключил все.

Выпаял трансформатор для расследования причин.
Начинаю срисовывать всю вторичку, чтобы понять, что там за резисторы стоят ну и в целом как она устроена.

Проверяю микросхему TL431А – пробит по всем направлениям. Это конечно плохо, но еще не причина потерь мощности аж в целые 1.5Вт.
И тут барабанная дробь… номинал сопротивления в цепи оптрона R11 – 100Ом, это при 12вольтах номинала напряжения! И спрятан этот резистор вместе с оптроном прямо под силовой трансформатор!
Мое мнение, что это какое-то сознательное вредительство.
И действительно, если принять падение напряжение на открытом оптроне в 1.2В, и микросхеме TL431A в 2.5В, то мы имеем ток I=(Uin-DUopt-DU431)/R11=(12-1.2-2.5)/100= 0.083А = 83mA (при сгоревшем TL431 этот ток будет выше — 108mA). При максимально допустимом токе оптрона в 50mA, очевидно что проживет, он не долго. Сколько прожил этот БП на том объекте, не знаю. Судя по чистому корпусу его поставили не давно. Поэтому перепаял сгоревший TL431A и заменил R11 со 100 на 680Ом.

Снова запаял трансформатор на место,

включил блок питания в сеть и он заработал.

Нагрузил его лентой – полет нормальный. Все!

Вот такие, вот дела. Китайцы, не просто «экономят» а тупо в цепь ОС закладывают такой резистор из-за которого впоследствии вылетит целый набор компонентов. Чтобы ремонтнику было веселее, проблемные компоненты прячутся под трансформатор!!!

По просьбе трудящихся добавляю всю принципиальную схему:

Работа оптопары

Google Ads

• Изучив этот раздел, вы должны уметь:
• Описать Различные режимы смещения, используемые в оптронах:
• • Режим насыщения.
• • Линейный режим.
• • Аналоговый режим.
• Список преимуществ и недостатков транзисторных и диодных оптронов:

Оптопары/оптоизоляторы

Оптопары или оптоизоляторы используются для передачи сигналов между двумя изолированными цепями с использованием различных методов, в основном в зависимости от типов соединяемых сигналов. Компьютерной системе и ее периферийным устройствам может потребоваться цифровой сигнал, такой как сигнал широтно-импульсной модуляции, приводящий в движение двигатель. В этом случае оптопара будет использоваться в режиме насыщения.

Импульсному источнику питания может потребоваться выборочное напряжение постоянного тока переменного значения для обратной связи с выхода в систему управления напряжением во входной цепи источника питания при сохранении полной гальванической развязки между входной и выходной цепями. В этом случае будет использоваться линейный режим, поскольку схема управления должна обнаруживать небольшие изменения напряжения постоянного тока.

Для соединения цепей, таких как аудиоусилители, где напряжение сигнала быстро меняется, но необходимо избегать насыщения и искажения, оптопары могут передавать сигналы в аналоговом режиме, чтобы можно было безопасно передавать звук, например, с устройства аудиовхода на высоковольтное устройство. мощный усилитель.

Рис.

5.1.1 Режим насыщения

Режим насыщения

В режиме насыщения выходной транзистор оптопары либо полностью включен (условия насыщения), либо полностью выключен (непроводящий). Оптопары, работающие в режиме насыщения, широко используются, например, для защиты выходных контактов микроконтроллеров, где они могут использоваться для управления выходными устройствами, такими как двигатели, которым может потребоваться больший ток и/или более высокое напряжение, чем может быть подано непосредственно от микроконтроллера. порт.

В этом случае микроконтроллер фактически управляет только инфракрасным светодиодом, используя такие сигналы, как широтно-импульсная модуляция, данные шагового двигателя или простые сигналы включения и выключения. Изоляция, обеспечиваемая оптопарой, означает, что микроконтроллер также защищен от любых внешних высоких напряжений, таких как противо-ЭДС, которая может возникнуть при отключении индуктивной нагрузки, такой как двигатель. Оптопары также находят применение в модемах, обеспечивающих изоляцию между компьютерами и внешними телефонными линиями.

Рис. 5.1.2 Линейный режим

Линейный режим

Оптопары могут использоваться для обратной связи по напряжению в цепях, таких как импульсные источники питания, где светодиод загорается от образца выходного напряжения, так что любые изменения напряжения вызывают изменение свечения светодиода оптопары и, следовательно, изменение проводимости выходного транзистора оптопары, которое можно использовать для обозначения ошибки в схеме управления источником питания, позволяя ей компенсировать изменение выходного сигнала. Практический пример этой обратной связи и гальванической развязки, которую она обеспечивает с помощью оптопары в линейном режиме, можно увидеть в нашем модуле источников питания 3.4, где IC3 (4N25) обеспечивает выборку выходного напряжения, которая подается обратно на усилитель ошибки, управляющий схема регулятора напряжения внутри IC1, обеспечивающая автоматическое управление напряжением, обеспечивая при этом полную электрическую изоляцию между выходной цепью 5 В постоянного тока и входной цепью более высокого напряжения.

Рис. 5.1.3 Аудиовход в аналоговом режиме

Аналоговый режим

Как и в линейном режиме, фототранзисторы, используемые в аналоговом режиме, не могут насыщаться, но постоянное напряжение смещения постоянного тока, составляющее около половины напряжения питания, модулируется звук, как показано на рис. 5.1.3, или какой-либо другой быстро меняющийся сигнал. Это создает переменный ток в светодиоде, который, в свою очередь, создает переменный ток в выходном компоненте оптопары. Это может быть фототранзистор или очень часто фотодиод. Фототранзисторы, используемые в оптронах для звуковых целей, также могут использовать базовое соединение, доступное в некоторых оптронах, для приложения подходящего смещения к фототранзистору, чтобы обеспечить получение неискаженного выходного аудиосигнала. Специализированные аудиооптопары, такие как IL300, показанные на рис. 5.1.4, могут использовать один или несколько фотодиодов для обеспечения более линейного отклика, чем те, которые используют только фототранзисторы.

Рис. 5.1.4 Аудиосистема IL300

Оптопара

В дополнение к обеспечению более линейного отклика (с меньшими искажениями) второй диод используется для обеспечения (изолированной) обратной связи во входной цепи, чтобы IL300 мог автоматически компенсировать колебания в CTR из-за изменения температуры и/или старения входного светодиода.

Рис. 5.1.5 Аудиовход в аналоговом режиме

Фототранзистор и фотодиодные оптопары

Оптопары, использующие фототранзисторные выходы, могут передавать аналоговые аудиосигналы с частотой до нескольких десятков кГц. Изменение луча инфракрасного света от светодиода на этих частотах приводит к изменению величины тока, генерируемого на базе выходного фототранзистора, при этом выход транзистора следует за изменениями на входе и усиливает их.

Однако оптопары, использующие фототранзисторы, не имеют такой хорошей линейной зависимости между изменениями входного и выходного светового тока, как фотодиодные типы, как показано на рис. 5.1.5, поэтому могут возникать некоторые искажения сигнала. Устройства вывода с фотодиодами предпочтительны для использования в большинстве аудио (и некоторых цифровых) приложений, даже несмотря на то, что амплитуды их выходного сигнала намного меньше, чем это возможно при усилении, обеспечиваемом фототранзистором; причиной этого являются искажения фототранзистора и плохая работа на высоких частотах.

Это связано с тем, что фототранзистор имеет значительно увеличенную площадь основания, что, повышая светочувствительность, также значительно увеличивает емкость перехода база/эмиттер. Эта увеличенная емкость также усугубляется «эффектом Миллера», который приводит к умножению емкости база/эмиттер транзистора на коэффициент усиления по току (h _fe ) транзистора. Поэтому более высокие частоты постепенно уменьшаются по амплитуде, потому что реактивное сопротивление емкости база/эмиттер уменьшается по мере увеличения частоты намного выше звукового диапазона.

Цифровые сигналы также подвержены этому эффекту, поскольку прямоугольные формы цифровых сигналов будут содержать много высокочастотных гармоник, которые способствуют быстрому времени нарастания и спада прямоугольной волны, так что нарастающие фронты сигнала становятся закругленными, а переключение время между 0 и 1 увеличивается.

Высокоскоростные цифровые оптопары, используемые на частотах в сотни кГц, и те, которые используются для работы со звуком, обычно используют фотодиоды в качестве чувствительного элемента, потому что, хотя должно быть обеспечено некоторое дополнительное усиление либо снаружи, либо внутри самой микросхемы оптопары, это компенсируется с быстрым временем нарастания и спада для цифровой работы и более линейным откликом, создающим меньше искажений при использовании с аналоговым звуком.

Основной функцией оптопары, независимо от типа используемого сигнала, является обеспечение полной гальванической развязки между входной и выходной цепями. Важным преимуществом оптронов по сравнению с трансформаторами, также часто используемыми для изоляции, является то, что оптроны могут использоваться как с сигналами переменного, так и постоянного тока, тогда как трансформаторы могут работать только с переменным током.

К началу страницы

Выбор и использование оптопары для изоляции широтно-импульсной модуляции

13 июня 2017 г. Джанет Хит

Оптопара (или оптоизолятор) — это устройство, которое гальванически разделяет цепи и не только отлично изолирует, но и позволяет взаимодействовать с цепями с разными плоскостями заземления или с разными уровнями напряжения. Оптопары являются «отказоустойчивыми» в том смысле, что при воздействии напряжения, превышающего максимальное номинальное значение, известно, что они разрываются как разомкнутая цепь. Оптопара достигает этой изоляции, принимая сигналы, которые он получает на свой вход, и передавая сигналы с помощью света на свой выход. Оптопара преобразует сигнал на своем входе в инфракрасный световой луч с помощью инфракрасного светодиода (LED). Инфракрасный луч проходит через зазор внутри корпуса оптопары к светочувствительному устройству (например, фотодиоду, фототранзистору и т. д.), которое снова преобразует свет в сигнал и посылает его из оптопары в качестве выходного сигнала. Внутри оптопары имеется воздушный зазор или изолирующее стекло для пересечения луча, поэтому между входной и выходной сторонами оптопары нет электрического соединения. Обычно используется оптопара ON Semiconductor 4N25 (ранее Fairchild), как показано на рис. 1.9.0003 Рисунок 1. ON Semi 4N25 — хороший базовый пример, но официально он устарел. Тем не менее, доступно множество вариаций оригинального номера детали. (Источник: спецификация ON Semiconductor) Оптопары

обеспечивают полную гальваническую развязку между цепями на входных и выходных клеммах оптопары. Выход оптопары отражает вход, и подключение оптопары похоже на работу со светодиодом, для которого может потребоваться использование токоограничивающего резистора (см. техническое описание оптопары). Хотя оптопары ограничены частотой, на которой они могут работать (что в основном зависит от типа фоторецептора внутри), оптопары обеспечивают защиту от перенапряжения, переходных процессов высокого напряжения и могут использоваться для устранения шума за пределами рабочего диапазона оптопары. Кажется, что оптопары лучше всего использовать в цифровой среде, однако можно использовать оптопары для изоляции сигналов с широтно-импульсной модуляцией (ШИМ). Однако скорость оптопары является ключевой; минимальная ширина импульса ШИМ должна быть больше, чем скорость переключения оптопары. Но как получить эту информацию из паспорта оптопары?

Проще говоря, частота ШИМ (F _ШИМ ) (Гц) связана с максимальным числом шагов, которые оптопара должна достичь. Возможно, было бы лучше просто выполнить некоторые расчеты, чтобы сначала поэкспериментировать с возможностями на бумаге, что более эффективно, чем гадать и покупать оптопары, чтобы увидеть, работают ли они.

Можно выполнить быстрый расчет, если известны частота ШИМ (F _ШИМ ), время нарастания (t _R ) и время спада (t _F ) оптопары: F _PWM = 2/n(t _R +t _F ), где n — количество дискретных шагов, которые может разместить оптрон. Решите для n:

n=2/[F _PWM (t _R +t _F )]

, и вы получите количество ступеней, которые оптопара должна быть в состоянии приспособить, исходя из заданного повышения и время спада в техническом описании оптопары.

Пример 1: 4N25

В списках 4N25 указано только время включения и выключения 2 мкс и 10 мкс (макс.). Решив n, находим, что при частоте ШИМ 2кГц оптрон 4N25 может видеть максимум 83 ступени. Если вы не готовы перейти на гораздо более низкую частоту от вашего ШИМ, количество шагов, которые оптрон 4N25 сможет разрешить, будет недостаточным. Однако 4-битный ШИМ дает 16 шагов (2 ⁴ = 16) и, поскольку 4N25 может достигать 83 шагов, эти параметры могут работать вместе. Но если вы хотите работать на более высокой частоте или разрешении, лучше использовать высокоскоростную оптопару.

Пример 2: FOD8012A

Давайте рассмотрим более дорогой оптрон, такой как ON Semi FOD8012A, у которого t _R и t _F составляют 13 нс вместе, с той же частотой ШИМ 2 кГц. Решение для n дает нам 7692 шага. Следовательно, эта оптопара может разрешать 7,692 шага от ШИМ, работающего на частоте 2 кГц. Если у вас есть 10-битный ШИМ, который имеет 1024 шага (2 ¹⁰ = 1024), эта высокоскоростная оптронная пара будет излишним, поскольку оптрон может обрабатывать более 7000 шагов при этой частоте ШИМ 2 кГц. Дело в том, что следующим шагом будет поиск оптрона с более низкой стоимостью и повторный расчет до тех пор, пока вы не найдете оптопару с наименьшей стоимостью, но все еще значительно превышающую разрешение ШИМ на вашей конкретной частоте. (Я всегда считал, что «цена» — это «спецификация», но производители не любят так думать.) В качестве альтернативы вы можете видеть, что если увеличить частоту ШИМ до 20 кГц, вы получите 769.шагов от Fairchild FOD8012A. После нескольких итераций вычислений вы начинаете понимать, что может сработать.

Имейте в виду, что оптопары сильно различаются по многим параметрам, в том числе по характеристикам устройств от производителя к производителю. Выше приведен эскиз того, как сузить выбор перед тестированием оптопары в вашей схеме.

Применение

Оптопары используются в регуляторах электропитания, для защиты входов в микропроцессоры и другие чувствительные устройства, а также во многих других приложениях. Оптопары также интегрируются в другие устройства, такие как переключатели и реле (и продаются как изолированные переключатели и изолированные реле) для использования в измерениях, контрольно-измерительных приборах, промышленных элементах управления и испытательном оборудовании.
