Содержание

Базовые материалы для производства печатных плат

Качество поставляемых материалов соответствует стандарту IPC4101B, система управления качеством производителей подтверждена международными сертификатами ISO 9001:2000.

FR4 – стеклотекстолит класса огнестойкости 94V-0 – является наиболее распространенным материалом для производства печатных плат. Наша компания поставляет следующие виды материалов для производства одно-, и двусторонних печатных плат:

  • Стеклотекстолит FR4 с температурой стеклования 135ºС, 140ºС и 170ºС для производства односторонних и двухсторонних печатных плат. Толщиной 0,5 — 3,0 мм с фольгой 12, 18, 35, 70, 105 мкм.
  • Базовый FR4 для внутренних слоев МПП с температурой стеклования 135ºС, 140ºС и 170ºС
  • Препреги FR4 с температурой стеклования 135ºС, 140ºС и 170ºС для прессования МПП
  • Материалы XPC, FR1, FR2, CEM-1, CEM-3, НА-50
  • Материалы для плат с контролируемым отводом тепла:
    • Ламинаты на металлическом основании (алюминий, медь, нержавеющая сталь) с диэлектриком теплопроводностью от 1 Вт/м*К до 3 Вт/м*К производства Totking и Zhejiang Huazheng New Material Co.
    • Материал HA-30 CEM-3 с теплопроводностью 1 Вт/м*К для производства одно- и двухсторонних печатных плат.

Для некоторых целей бывает необходим высококачественный нефольгированный диэлектрик, обладающий всеми достоинствами FR4 (хорошие диэлектрические свойства, стабильность характеристик и размеров, высокая устойчивость к воздействию неблагоприятных климатических условий). Для этих применений мы можем предложить нефольгированный стеклотекстолит FR4.

Во многих случаях, где требуются достаточно простые печатные платы (при производстве бытовой аппаратуры, различных датчиков, некоторых комплектующих к автомобилям и т.п.) превосходные свойства стеклотекстолита оказываются избыточными, и на первый план выходят показатели технологичности и стоимости. Здесь мы можем предложить следующие материалы:

  • XPC, FR1, FR2 — фольгированные гетинаксы (основа из целлюлозной бумаги, пропитанной фенольной смолой), широко применяется при изготовлении печатных плат для бытовой электроники, аудио-, видео техники, в автомобилестроении (расположены в порядке возрастания показателей свойств, и, соответственно, цены). Прекрасно штампуются.
  • CEM-1 — ламинат на основе композиции целлюлозной бумаги и стеклоткани с эпоксидной смолой. Прекрасно штампуется.

Также в нашем ассортименте есть электроосажденная медная фольга для прессования МПП производства Kingboard. Фольга поставляется в рулонах различной ширины, толщина фольги 12, 18, 35, 70, 105 мкм, фольга толщиной 18 и 35 мкм практически всегда доступна с нашего склада в России.

Все материалы произведены в соответствии с директивой RoHS, содержание вредных веществ подтверждено соответствующими SGS сертификатами и RoHS тест-репортами. Также все материалы UL-сертифицированы, на многие позиции имеются сертификаты VDE, JET и др.

Также материалы прошли сертификацию в системе ГОСT Р.

  • Сертификат соответствия ГОСТ Р на материалы FR4 производства Kingboard
  • Протокол испытаний материалов FR4 производства Kingboard
  • Сертификат соответствия ГОСТ Р на материалы FR4 производства Zhejiang Huazheng
  • Протокол испытаний материалов FR4 производства Zhejiang Huazheng

Для уточнения стоимости материалов
отправляйте заявку: [email protected] ru

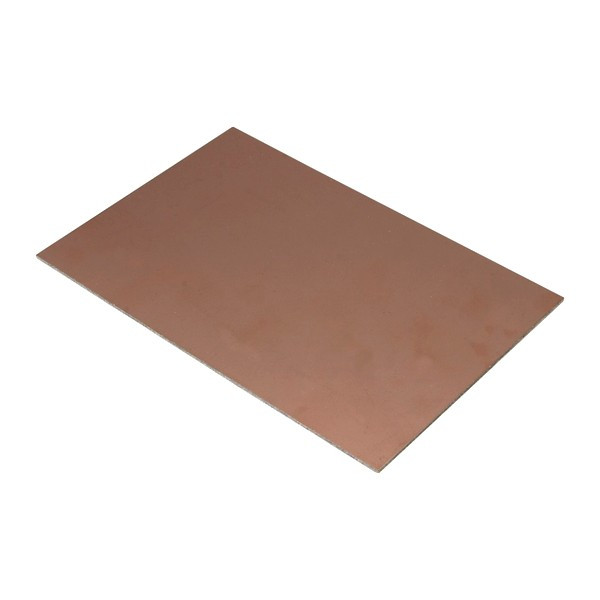

Фольгированный стеклотекстолит FR-4 БИЗ

В основу производства FR-4 БИЗ заложены самые современные технологии обеспечивающие высокое качество фольгированных стеклотекстолитов и препрегов (для производства МПП), необходимого для постоянного повышающихся требований к печатным платам. Строгий входной контроль четко подобранных сырьевых компонентов и отработанный технологический процесс гарантирует стабильное качество материала.

Инновационные технологии применяемые при производстве материала обеспечивают высокое качество поверхности и стабильность и параметров по всей площади фольгированного стеклотекстолита.

Материал изготавливается на основе стеклоткани пропитанной эпоксидной бромированной смолой с температурой стеклования 135-170°С.

Фольгированный диэлектрик FR-4 БИЗ производится с диапазоном толщин от 0,06 до 3 мм с интервалом 0,01 мм. Использование препрега производства ОАО БИЗ в комплексе с тонкими фольгированными диэлектриками для производства МПП гарантирует однородность и оптимальное соотношение смолы и материала при прессовании. FR-4 БИЗ предназначен для изготовления печатных плат V класса точности до 20 и более слоёв.

Предлагаемый диапазон толщин позволяет спроектировать любую конструкцию многослойной печатной платы.

FR-4 БИЗ изготавливается по ТУ 2296-019-76495180-2006, которые разработаны в соответствие с ГОСТ 26246.05-89 (для толщин от 0,5 до 3 мм) и ГОСТ 26246.11-89, а также в соответствии с международным стандартом IPC, NEMA-Li1 . Контроль технологического процесса производства фольгированного диэлектрика FR-4 БИЗ осуществляется на всех операциях современными методами согласно действующей системе управления качеством ISO-9001-2015.

В настоящее время на АО Бобровском изоляционном заводе разработана и внедрена система сертификации «Военэлектросерт», система менеджмента качества, соответствующая требованиям ГОСТ РВ 20.57.412 (РД в 319.015-2006).

FR-4 БИЗ изготавливается на медной электролитической фольге, толщиной: 18, 35, 50, 70 мкм.

Формат листов: 1000х1200 мм ± 10 мм.

По согласованию с потребителем возможен выпуск других форматов.

Нить основы направлена на короткой стороне формата листа. При раскрое заготовок направление нити основы указывается дополнительно.

Каждая партия выпускаемого материала сопровождается паспортом качества.

Толщина материалов до 0,8 мм указывается без учета толщины фольги. Применяемая система связующего состава обеспечивает УФ-блокировку материала.

Маркировка



На каждую картонную коробку должна быть нанесена фирменная маркировка с указанием основных параметров, каждая партия материала сопровождается паспортом качества.

Хранение



FR-4 БИЗ должен храниться на складе в горизонтальном положении в закрытом отапливаемом помещении на стеллажах, расположенных на расстоянии не менее 5 см от пола.

Температура воздуха в помещении должна быть от + 5°С до + 40°С, относительная влажность воздуха не должна превышать 75%.

Основные технические характеристики по нормативным документам для FR-4 «БИЗ»

NEMA-L1 1-2001, раздел 8
FR-4
IEC 60249 IEC, 60249-2-5 FV-EP-GC-Cu
  Условия испытания Единицы измерения Нормативное Достигнутое
Поверхностное электрическое сопротивление, не менее С 96/40/93+1/23/75 Ом 1×1011 2×1012
Е 1/125; Т-125 5×109 4×1011
Удельное объёмное электрическое сопротивление, не менее С 96/40/93+1/23/75 Ом×м 5×1010 1×1013
Е 1/125; Т-125 5×109 3×1010
Диэлектрическая проницаемость при частоте 1 МГц, не более A   —- —-
С 96/40/93+1/23/75 5,5 4,1
Тангенс угла диэлектрических потерь при частоте 1 МГц, не более A   —- —-
С 96/40/93+1/23/75 0,035 0,017
Прочность на отслаивание фольги, не менее
w после теплового удара в течение 30 с при 288°С A Н/мм 1,6 2,3
w после воздействия сухого тепла при 125 °С A 1,5 2,1
w после воздействия растворителя A 1,6 2,2
w после воздействия гальванического раствора А 1,4 2,1
Время устойчивости к воздействию расплавленного припоя при 288°С, не менее А с 30 >60
Горючесть (вертикальный метод испытания) А   VO
Коробление одностороннее A % 0,7 0,3-0,7
Коробление двухстороннее A 0,5 0,2-0,5
Температура стеклования °С 135-155
Толщина медной фольги мкм 18; 35; 50; 70; 105

Значения показателей приведены для листов материала толщиной 1,5 мм с фольгой 35 мкм.


Пояснения:
А – без предварительной обработки; С – предварительная влажная обработка; D – предварительная обработка в дистиллированной воде; Е – предварительная обработка при температуре; Т – условия измерения.
Последующие за буквами цифры обозначают: первое число – продолжительность предварительной обработки в часах, второе число – температура предварительной обработки в °С , третье число – относительная влажность воздуха в %.
Указанные в таблице значения являются информационными. Исходя из этого, претензии по качеству не могут считаться обоснованными.

G10 FR4 Стеклопластиковые эпоксидно-слоистые листы, FR4, G 10

775-283-4400
800-475-2214

Что такое материал G10

G-10 FR-4 представляет собой термореактивный промышленный композитный ламинат из стекловолокна, состоящий из стеклоткани с непрерывной нитью и связующего из эпоксидной смолы. Этот продукт, впервые представленный в 1950-х годах, обладает такими характеристиками, как высокая прочность, низкое влагопоглощение, отличные электрические свойства и химическая стойкость.

Эти свойства сохраняются не только при комнатной температуре, но и во влажных или влажных условиях. NEMA G10 — это обозначение, присвоенное стеклянно-эпоксидному листовому композиту Национальной ассоциацией производителей электротехники (NEMA) для определения совместимости продукта между производителями.

Micarta — это торговая марка Westinghouse для своих материалов Micarta Sheet. Одни только материалы Micarta могут относиться к любому из нескольких сортов промышленного ламината NEMA, если только не указано Micarta G10.

В современном листе ламината G10 используется двухфункциональная или трифункциональная эпоксидная смола, составляющая основную часть тяжелого листа, а затем используется более тонкая стеклоткань с высокотемпературной стойкой тетрафункциональной эпоксидной смолой, обеспечивающей высокоэффективную внешнюю отделку.

Сегодня то, что называется композитом G10, на самом деле является FR4, бромированной огнестойкой версией G 10. Материал FR 4 обычно можно использовать там, где указан материал G10, однако ламинат G10 не следует использовать там, где указан FR-4.

Другим вариантом листа из стекловолокна G10 является ламинат G10 CR, используемый в криогенных приложениях.
Как G-10, так и FR-4 рассчитаны на непрерывную рабочую температуру 285 градусов по Фаренгейту. Поскольку они являются термореактивными, с этими марками не происходит плавления, однако после продолжительных периодов времени выше этой номинальной температуры будет наблюдаться обугливание. FR-4 имеет рейтинг воспламеняемости UL 94 V-0.

Трубка G-10 имеется на складе Polymer Plastics в ограниченном количестве, но обычно изготавливается на заказ. Этот процесс выполняется с использованием той же стеклоткани, пропитанной эпоксидной смолой, что и лист, но наматывается на оправки и отвердевает, а внешний диаметр отшлифован до размера.

G-10 FR-4 Пруток обычно обтачивают и шлифуют из листового материала. Вы можете заказать катаную и формованную катанку марки Mil Spec по индивидуальному заказу.

Благодаря этим выдающимся характеристикам легко понять, почему G-10 FR-4 является таким универсальным материалом и используется в самых разных областях.

Properties “, Application s” и “ Availability ” для G10-FR-4 Sheet внизу этой страницы.

ДЛЯ ЗАКАЗА G-10/FR-4 ЭПОКСИДНАЯ ПОМОДА
Заполните форму(ы) ниже и “Добавить заказ в корзину”.
Нажмите здесь , чтобы связаться с нами, и мы ответим на ваши вопросы как можно скорее.

  Лист G10 FR-4
Размер листа:
Выберите один 3 фута X 4 фута Пользовательский 4 фута X 8 футов
Толщина листа:
Выбрать один .005 .010 .015 .020 .031 .047 .062 .093 .125 .187 .250 .312 .375 .438 .500 .562 .625 .7 1.2005 1.2005 .7 51 .875 1.500 1.750 2.000
Цвет листа:
Зеленый
Тип пластика:
Выберите один лист G-10/FR-4
Пользовательский лист:
Ширина, дюймы   Длина в дюймах   Допуск на разрез: +/-. 010-.029 +/-.030-.059 +/-.060-   Круглые заготовки Нет Да
Количество: Цена за квадратный фут: $ Цена за штуку:  долл. США Цена: $

Скидка:  $
—————
Общая стоимость:  $
  G10 FR-4 Стержень
Длина штанги (футы):
Выбрать One4 Std3 Custom2 Custom1 Custom
Диаметр стержня:
Выберите один .062 .093 .125 .156 .187 .250 .312 .375 .437 .500 .562 .625 .750 .875 1.000 1.1255550 1.375 1.500 1.625 1.750 2.000 2.250 2.550,550 3.550 3,000 3,000 3.000 3.550 3. 550 3.550 3.550 3.550 3.550 3.550 3.550 3.550 3.550 3.550 3.550 3.550 3.550 3.550 3.550. 3.500 3.750 4.000 4.500 5.000 6.000
Цвет стержня:
Зеленый
Тип пластика:
Выберите один стержень G-10/FR-4
Количество: Цена за фут: $ Цена за штуку: $ Цена: $

Скидка:  $
—————
Общая стоимость:  $
Краткое описание заказа Общая сумма: $

ЗАКАЗЫ ПОДЛЕЖАТ ПОДТВЕРЖДЕНИЮ
Минимум $75,00 для интернет-заказов. При заказе на сумму менее 75 долларов США взимается плата за обслуживание в размере 25 долларов США.
Цена, указанная на этой странице, является исключительно ценовой. Это не включает дополнительные сборы за обработку в магазине.

УСЛОВИЯ ПРОДАЖИ



Свойства материала G10, области применения и наличие листов, стержней и труб G10 FR4 I-24768/27 ТИП GEE-F, LP-509, UL 94V-0, IEC60893-3-2-EP GC 202


G-10 и G10-CR Соответствует MIL-I-24768/2 ТИП GEE , UL 94-HB

Свойства

Приложения

Наличие

Высокая диэлектрическая прочность Электрооборудование Стержень: от 0,062 дюйма до 4,500 дюйма
Стойкий к радиации Аэрокосмические условия Лист: от 0,005″ до 3,000″
Высокая прочность на растяжение Корпуса для ракет Трубка: Внутренний диаметр от 0,187 дюйма до 6,00 дюйма, толщина стенки от 0,62 дюйма до 1,50 дюйма
Низкая холодная текучесть или ползучесть Антенные изоляторы Стандартный цвет: Зеленый. Спецзаказ, черный, красный, синий, желтый,
Химически стойкий Тестовые платы     с минимальным объемом заказа.
Высокая прочность на изгиб Торцевые пластины
Размерная стабильность Криогенная изоляция
Низкое влагопоглощение Рамки для пайки
Низкий коэффициент рассеяния Испытательные приспособления
Высокая ударопрочность Медицинская диагностика
Криогенная работоспособность Держатели печатных плат
  Клеммные колодки
  Подводные условия

• View Glass Epoxy G-10 MSDS Sheet
• Обзорное стекло Эпоксидная смола G-10 Лист данных



Технические характеристики

NEMA
GRADE
ФЭД. СПЕЦ.
Л-Л-31
МИЛ МИЛ СПЕЦИФИКАЦИЯ
ТИП
JAN-P-13
ТИП LTS
АРМИЯ
СПЕЦ.
ASTM D-709
ТИП

ТЕМНО-СИНИЙ
СПЕЦ.

Г-10 СОРТА: Н/Д МИЛ-I-24768/2 ГЭЭ Н/Д Н/Д IV ГЭЭ
  ТИП IV МИЛ-П-18177

ФР-4 СОРТА: Н/Д МИЛ-И-24768/27 ГЭЭ-Ф Н/Д Н/Д IV ГЭЭ-Ф
  ТИП IV

ФР-4 СОРТА: Н/Д МИЛ-И-24768/28 ГЭБ-Ф Н/Д Н/Д IV ГЭБ-Ф
  ТИП IV


G10 Обработка стеклопластика | FR4 Прецизионная обработка эпоксидной смолы для стекла



Эпоксидная смола электрического класса G10/FR4, также известная как стекловолокно G10, стеклоэпоксидная смола FR4 или стеклоткань FR4, демонстрирует чрезвычайно высокую прочность, стабильность размеров и сопротивление ползучести даже при высоких температурах. Этот композитный материал обычно используется для печатных плат (печатных плат), изоляторов в электромеханических устройствах и других подобных приложений. Известно, что стекловолокно G10 сложно обрабатывать, но Upland Fab обладает навыками, опытом и технологиями для производства высокоточных деталей и компонентов из этого уникального материала.



Эпоксидная смола электрического класса G10/FR4

Тип фенольного ламината, стеклоэпоксидная смола FR4 производится путем воздействия тепла и давления на несколько слоев разрозненных специальных материалов, пропитанных синтетическими термореактивными смолами. Под воздействием тепла и давления отдельные слои полимеризуются в единый многослойный материал.



Подобно другим фенольным ламинатам, эпоксидная смола электрического класса G10/FR4 чрезвычайно прочная и жесткая. Стеклоткань FR4 также обладает низким коэффициентом теплового расширения и выдающимися электрическими свойствами, что делает ее идеальным материалом для электронных и электромеханических компонентов. Он огнестойкий и с очень низким влагопоглощением хорошо подходит для использования в условиях высокой влажности и является одним из наших самых надежных изделия из ламината  с которыми мы работаем.



Мы также активно работаем с эпоксидной смолой G11 .



Прецизионная обработка деталей из стекловолокна G10

Как уже отмечалось, стекловолокно G10 очень трудно обрабатывать с высокой точностью. Upland Fab использует передовые системы многоосевой обработки со специальными инструментами, которые позволяют нам изготавливать детали из стеклопластика G10 с исключительной точностью, жесткими допусками и идеальной повторяемостью. Наша технология обработки с ЧПУ позволяет нам производить детали с минимальными требованиями к обработке и креплению; во многих случаях даже очень сложные детали могут быть изготовлены за одну операцию.



Мы используем процессы DPD/MBD (цифровое определение продукта/определение на основе модели) , которые позволяют нам работать непосредственно с вашими моделями САПР. Работая прямо с вашими файлами цифрового дизайна, мы можем устранить ошибки обработки и повысить точность. Конечный результат? Более точные и экономичные детали.



Выделенные менеджеры по работе с клиентами

В Upland Fab общение является главным приоритетом. Мы обеспечиваем постоянную и надежную связь с одним контактным лицом на протяжении всего вашего проекта, чтобы держать вас в курсе по мере продвижения вашего проекта. Мы остаемся на связи на каждом этапе пути.



Другие материалы, с которыми мы работаем

Вам нужен другой материал? У нас есть возможность обрабатывать множество различных материалов. Посмотрите ниже на некоторые другие пластики, с которыми мы работаем.



  • ФР4
  • G10
  • G11

Вы заинтересованы в более глубоком изучении того, какой материал следует использовать? Свяжитесь с нами, и мы будем рады лично связаться с вами и более подробно обсудить вашу заявку!



Свяжитесь с нами сегодня, чтобы открыть для себя Upland Edge

Мы являемся лидерами в области обработки эпоксидной смолы для стекла FR4. Запросите предложение , чтобы начать работу над вашим проектом, или свяжитесь с нами , чтобы узнать, что мы можем сделать для вас.



Свойства стеклоэпоксидной смолы FR4

Тест ASTM или UL Недвижимость Г-3 Г-5/Г-9 Г-7 Г-10 Г-11
  ФИЗИЧЕСКИЙ
Д792 Плотность (фунт/дюйм³)
(г/см³)
0,065
1,80
0,067
1,85
0,065
1,80
0,065
1,80
0,065
1,80
Д570 Водопоглощение, 24 часа (%) 2,65 0,60 0,10 0,10 0,20
  МЕХАНИЧЕСКИЕ
Д638 Прочность на растяжение (psi)
– по длине
42 000
34 000
61 600
51 100
20 000
45 000
38 000
43 000
37 000
Д790 Прочность на изгиб (psi)
— в продольном направлении
— в поперечном направлении
40 500
34 000
61 600
51 100
30 000
75 000
65 000
80 000
70 000
Д790 Модуль упругости при изгибе (кфунт/кв. дюйм)
— в продольном направлении
— в поперечном направлении
1 800
1 400
2 000
1 700
1 600
2 700
2 400
3 000
2 700
Д256 Ударная нагрузка по ИЗОД (ft-lb/in)
– продольная
– поперечная
12,0
11,0
12,5
8,5
13,0
14,0
12,0
12,0
9,0
Д695 Прочность на сжатие (psi) 55 000 65 000 50 000 65 000 63 000
Д785 Твердость, Rockwell M М110 М115 М105 М110 М112
  ТЕРМИЧЕСКИЙ
Д696 Коэффициент линейного теплового расширения
(x 10 -5 дюйм/дюйм/°F)
– продольный
– поперечный
0,83
1,00
0,83
1,00
0,72
0,90
0,55
0,66
0,72
0,83
Максимальная рабочая температура (°F / °C) 340/170 285 / 140 430/220 284 / 140 329/165
С177 Теплопроводность
(БТЕ-дюйм/фут²-ч-°F)
(x 10 -4 кал/см-сек-°C)
2,0
7,0
2,0
7,0
2,0
7,0
2,0
7,0
2,0
7,0
UL94 Рейтинг воспламеняемости Н-Б В-0 Н-Б Н-Б Н-Б
  ЭЛЕКТРИЧЕСКАЯ
Д149 Диэлектрическая прочность (В/мил) на короткое время, толщина 1/8 дюйма 460 300 350 800 900
Д150 Диэлектрическая проницаемость при 1 МГц 7,3 6,3 4,5 5,0 4,5
Д150 Коэффициент рассеяния при 1 МГц 0,023 0,019 0,018 0,019 0,020
Д495 Дуговое сопротивление (сек) 180 180 240 100 120

[Таблица материалов G10/FR4]



Свяжитесь с Upland Fab, чтобы узнать больше о G10 Fiberglass Machining

Upland Fab обеспечивает первоклассную обработку пластмасс и композитов в Южной Калифорнии с 19 лет.
