Параметрические стабилизаторы напряжения. Расчёт простейшего параметрического стабилизатора на стабилитроне — radiohlam.ru

Параметрический стабилизатор напряжения — это устройство, в котором стабилизация выходного напряжения достигается за счет сильной нелинейности вольт-амперной характеристики электронных компонентов, использованных для построения стабилизатора (т.е. за счет внутренних свойств электронных компонентов, без построения специальной системы регулирования напряжения).

Для построения параметрических стабилизаторов напряжения обычно используются стабилитроны, стабисторы и транзисторы.

Из-за низкого КПД такие стабилизаторы находят применение в основном в слаботочных схемах (с нагрузками до нескольких десятков миллиампер). Наиболее часто они используются как источники опорного напряжения (например, в схемах компенсационных стабилизаторов напряжения).

Параметрические стабилизаторы напряжения бывают однокаскадными, многокаскадными и мостовыми.

Рассмотрим простейший параметрический стабилизатор напряжения, построенный на основе стабилитрона (схема приведена ниже):

Iст — ток через стабилитрон
Iн — ток нагрузки
Uвых=Uст — выходное стабилизированное напряжение
Uвх — входное нестабилизированное напряжение
R₀ — балластный (ограничительный, гасящий) резистор

Работа стабилизатора основана на том свойстве стабилитрона, что на рабочем участке вольт-амперной характеристики (от Iст min до Iст max) напряжение на стабилитроне практически не изменяется (на самом деле конечно изменяется от Uст min до Uст max, но можно считать, что Uст min = Uст max = Uст).

В приведенной схеме, при изменении входного напряжения или тока нагрузки — напряжение на нагрузке практически не меняется (оно остаётся таким же, как и на стабилитроне), вместо этого изменяется ток через стабилитрон (в случае изменения входного напряжения и ток через балластный резистор тоже). То есть, излишки входного напряжения гасятся балластным резистором, величина падения напряжения на этом резисторе зависит от тока через него, а ток через него зависит в том числе от тока через стабилитрон, и таким образом, получается, что изменение тока через стабилитрон регулирует величину падения напряжения на балластном резисторе.

Уравнения, описывающие работу данной схемы:

Uвх=Uст+IR₀, учитывая, что I=Iст+Iн, получим

Uвх=Uст+(Iн+Iст)R₀ (1)

Для нормальной работы стабилизатора (чтобы напряжение на нагрузке всегда было в пределах от Uст min до Uст max) необходимо, чтобы ток через стабилитрон всегда был в пределах от Iст min до Iст max. Минимальный ток через стабилитрон будет течь при минимальном входном напряжении и максимальном токе нагрузки. Зная это, найдём сопротивление балластного резистора:

R₀=(Uвх min-Uст min)/(Iн max+Iст min) (2)

Максимальный ток через стабилитрон будет течь при минимальном токе нагрузки и максимальном входном напряжении. Учитывая это и сказанное выше относительно минимального тока через стабилитрон, с помощью уравнения (1) можно найти область нормальной работы стабилизатора:

Перегруппировав это выражение, получим:

Или, по другому:

Если считать, что минимальное и максимальное напряжение стабилизации (Uст min и Uст max) отличаются незначительно, то первое слагаемое в правой части можно считать равным нулю, тогда уравнение, описывающее область нормальной работы стабилизатора, примет следующий вид:

(3)

Из этой формулы сразу виден один из недостатков такого параметрического стабилизатора — мы не можем сильно менять ток нагрузки, поскольку это сужает диапазон входного напряжения схемы, более того, можно увидеть, что диапазон изменения тока нагрузки не может быть больше, чем диапазон изменения тока стабилизации стабилитрона (поскольку в этом случае правая часть уравнения вообще становится отрицательной)

Если ток нагрузки постоянен или изменяется незначительно, тогда формула для определения области нормальной работы становится совсем элементарной:

(4)

Далее, давайте рассчитаем КПД нашего параметрического стабилизатора. Он будет определяться отношением мощности, отдаваемой в нагрузку к входной мощности: КПД=Uст*Iн/Uвх*I. Если учесть, что I=Iн+Iст, то получим:

(5)

Из последней формулы видно, что чем больше разница между входным и выходным напряжением, а также чем больше ток через стабилитрон — тем хуже КПД.

Чтобы понять, что значит «хуже» и насколько вообще плохо обстоит дело с КПД у этого стабилизатора — давайте, используя формулы выше, попробуем прикинуть, что будет, если понижать напругу скажем с 6-10 Вольт до 5-ти. Возьмём самый обычный стабилитрон, скажем КС147А. Ток стабилизации у него может меняться в пределах от 3-х до 53-х мА. Чтобы при таких параметрах стабилитрона получить область нормальной работы шириной в 4 Вольта — нам нужно взять балластный резистор на 80 Ом (воспользуемся формулой 4, как будто ток нагрузки у нас постоянный, поскольку если это не так, то всё будет ещё хуже). Теперь из формулы 2 можно посчитать на какой именно ток нагрузки мы можем в этом случае рассчитывать.

Получается всего 19,5 мА, а КПД в этом случае будет, в зависимости от входного напряжения, в пределах от 14% до 61%.

Если для этого же случая посчитать на какой максимальный выходной ток мы можем рассчитывать при условии, что выходной ток не постоянный, а может меняться от нуля до Imax, то решив совместно системы уравнений (2) и (3), получим R₀=110 Ом, Imax=13,5 мА. Как видите, максимальный выходной ток получился почти в 4 раза меньше максимального тока стабилитрона.

Более того, выходное напряжение, полученное на таком стабилизаторе, будет обладать значительной нестабильностью в зависимости от выходного тока (у КС147А на рабочем участке ВАХ напряжение меняется от 4,23 до 5,16В), что может оказаться неприемлемым. Единственный путь борьбы с нестабильностью в данном случае — взять более узкий рабочий участок ВАХ — такой, на котором напряжение меняется не от 4,23 до 5,16В, а скажем от 4,5 до 4,9В, но в этом случае и рабочий ток стабилитрона будет уже не 3..53мА, а скажем 17. .40мА. Соответственно, и без того небольшая область нормальной работы стабилизатора станет ещё меньше.

Итак, единственный плюс такого стабилизатора — это его простота, тем не менее, как я уже говорил, такие стабилизаторы вполне себе существуют и даже находят активное применение в качестве источников опорного напряжения для более сложных схем.

Простейшая схема, позволяющая получить существенно больший выходной ток (или существенно более широкую область нормальной работы, или и то и другое) — параметрический стабилизатор на транзисторе.

Стабилитрон. Параметрические стабилизаторы напряжения | HomeElectronics

Доброго времени суток. Сегодня мой пост о стабилизаторах напряжения. Что же это такое? Прежде всего, любой радиоэлектронной схеме для работы необходим источник питания. Источники питания бывают разные: стабилизированные и нестабилизированные, постоянного тока и переменного тока, импульсные и линейные, резонансные и квазирезонансные. Такое большое разнообразие обусловлено различными схемами, от которых будут работать электронные схемы. Ниже приведена таблица сравнения схем источников питания.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Показатель	Линейный источник питания	Импульсный источник питания
Стоимость	Низкая	Высока
Масса	Большая	Небольшая
ВЧ-шум	Отсутствует	Высокий
КПД	35 — 50 %	70 — 90 %
Несколько выходов	Нет	Есть

Для питания электронных схем, которые не требуют высокой стабильности питающего напряжения постоянного тока или большой выходной мощности, целесообразно применять простые, надёжные и дешевые линейные источники напряжения. Основой любого линейного источника напряжения является параметрический стабилизатор напряжения. Основой таких устройств является элемент с нелинейной вольт-амперной характеристикой, у которого напряжение на электродах мало зависит от протекающего через элемент тока.

Одним из таких элементов является стабилитрон.

Стабилитрон представляет собой особую группу диодов, режим работы которых характеризуется обратной ветвью вольт-амперной характеристики в области пробоя. Рассмотрим поподробнее вольт-амперную характеристику диода.

Вольт-амперная характеристика диода

Принцип работы стабилитрона

Когда диод включён в прямом направлении (анод – «+», катод – «–»), то он свободно начинает пропускать ток при напряжении U_пор, а при включении в обратном направлении (анод – «–», катод – «+») через диод может проходить лишь ток I_обр, который имеет значение нескольких мкА. Если увеличивать обратное напряжение U_обр на диоде до определённого значения U_обр.max произойдёт электрический пробой диода и если ток достаточно вели, то происходит тепловой пробой и диод выходит из строя. Диод можно заставить работать в области электрического пробоя, если ограничить ток, который проходит через диод (напряжение пробоя для разных диодов составляет 50 – 200 В).

Стабилитрон же разработан таким образом, что его вольт-амперная характеристика в области пробоя обладает высокой линейностью, а напряжение пробоя достаточно постоянно. Таким образом можно сказать, что стабилизация напряжения стабилитроном осуществляется при его работе на обратной ветви вольт-амперной характеристики, в области же прямой ветви стабилитрон ведёт себя аналогично обыкновенному диоду. Стабилитрон обозначается следующим образом

Обозначение стабилитрона

Основные параметры стабилитрона

Рассмотрим основные параметры стабилитрона по его вольт-амперной характеристике.

Вольт-амперная характеристика стабилитрона

Напряжение стабилизации U_ст определяется напряжением на стабилитроне при протекании тока стабилизации I_ст. В настоящее время выпускаютя стабилитроны с напряжением стабилизации от 0,7 до 200 В.

Максимально допустимый постоянный ток стабилизации I_{ст. max} ограничен значением максимально допустимой рассеиваемой мощности P_max, зависящей в свою очередь от температуры окружающей среды.

Минимальный ток стабилизации I_ст.min определяется минимальным значением тока через стабилитрон, при котором ещё полностью сохраняется работоспособность прибора. Между значениями I_ст.max и I_ст.min вольт-амперная характеристика стабилитрона наиболее линейна и напряжение стабилизации изменяется незначительно.

Дифференциальное сопротивление стабилитрона r_СТ – величина, определяемая отношением приращения напряжения стабилизации на приборе ΔU_CT к вызвавшему его малому приращению тока стабилизации Δi_CT.

Стабилитрон, включённый в прямом направлении, как обычный диод, характеризуется значениями постоянного прямого напряжения U_пр и максимально допустимого постоянного прямого тока I_пр.max.

Параметрический стабилизатор

Основная схема включения стабилитрона, которая является схемой параметрического стабилизатора, а также источником опорного напряжения в стабилизаторах других типов приведена ниже.

Схема включения стабилитрона

Данная схема представляет собой делитель напряжения, состоящий из балластного резистора R1 и стабилитрона VD, параллельно которому включено сопротивление нагрузки R_Н. Такой стабилизатор напряжения обеспечивает стабилизацию выходного напряжения при изменении напряжения питания U_П и тока нагрузки I_Н.

Рассмотрим принцип работы данной схемы. Увеличении напряжения на входе стабилизатора приводит к увеличению тока который проходит через резистор R1 и стабилитрон VD. За счёт своей вольт-амперной характеристики напряжение на стабилитроне VD практически не изменится, а соответственно напряжение на сопротивлении нагрузки R_н тоже. Таким образом практически всё изменение напряжение будет приложено к резистору R1. Таким образом достаточно легко подсчитать необходимые параметры схемы.

Расчёт параметрического стабилизатора.

Исходными данными для расчёта для расчёта простайшего параметрического стабилизатора напряжения являются:

входное напряжение U0;

выходное напряжение U1 = U_st – напряжение стабилизации;

выходной ток I_H = I_ST;

Для примера возьмём следующие данные: U0 = 12 В, U1 = 5 В, I_H = 10 мА = 0,01 А.

1. По напряжению стабилизации выбираем стабилитрон типа BZX85C5V1RL (U_st = 5,1 В, дифференциальное сопротивление r_st = 10 Ом).

2. Определяем необходимое балластное сопротивление R1:

3. Определяем коэффициент стабилизации:

4. Определяем коэффициент полезного действия

Увеличение мощности параметрического стабилизатора

Максимальная выходная мощность простейшего параметрического стабилизатора напряжения зависит от значений I_ст.max и P_max стабилитрона. Мощность параметрического стабилизатора может быть увеличена, если в качестве регулирующего компонента использовать транзистор, который будет выступать в качестве усилителя постоянного тока.

Параллельный стабилизатор

Схема ПСН с параллельным включением транзистора

Схема представляет собой эмиттерный повторитель, параллельно транзистору VT включено сопротивление нагрузки R_H. Балластный резистор R1 может быть включён как в коллекторную, так ив эмиттерную цепи транзистора. Напряжение на нагрузке равно

Схема работает следующим образом. При увеличении тока через резистор R_H, а соответственно и напряжения (U1 = U_CT) на выходе стабилизатора, происходит увеличение напряжения база-эмиттер (U_EB) и коллекторного тока I_K, так как транзистор работает в области усиления. Возрастание коллекторного тока приводит к увеличению падения напряжения на балластном резисторе R1, что компенсирует рост напряжения на выходе стабилизатора (U1 = U_CT). Поскольку ток I_СТ стабилитрона является одновременно базовым током транзистора, очевидно, что ток нагрузки в этой схеме может быть в h_21e раз больше, чем в простейшей схеме параметрического стабилизатора. Резистор R2 увеличивает ток через стабилитрон, обеспечивая его устойчивую работу при максимальном значении коэффициента h31e, минимальном напряжении питания U0 и максимальном токе нагрузки I_Н.

Коэффициент стабилизации будет равен

где R_VT – входное сопротивление эмиттерного повторителя

где R_e и R_b – сопротивления эмиттера и базы транзистора.

Сопротивление R_e существенно зависит от эмиттерного тока. С уменьшением тока эмиттера сопротивление R_e быстро возрастает и это приводит к увеличению R_VT, что ухудшает стабилизирующие свойства. Уменьшить значение R_e можно за счёт применения мощных транзисторов или составных транзисторов.

Последовательный стабилизаттор

Параметрический стабилизатор напряжения, схема которого представлена ниже, представляет собой эмиттерный повторитель на транзисторе VT с последовательно включённым сопротивлением нагрузки R_H. Источником опорного напряжения в данной схеме является стабилитрон VD.

Схема ПСН с последовательным включением транзистора

Выходное напряжение стабилизатора:

Схема работает следующим образом. При увеличении тока через резистор R_H, а соответственно и напряжения (U1 = U_ST) на выходе стабилизатора происходит уменьшение отпирающего напряжения UEB транзистора и его базовый ток уменьшается. Это приводит к росту напряжения на переходе коллектор – эмиттер, в результате чего выходное напряжение практически не изменяется. Оптимальное значение тока опорного стабилитрона VD определяется сопротивлением резистора R2, включённого в цепь источника питания U0. При постоянном значении входного напряжения U0 базовый ток транзистора I_B и ток стабилизации связаны между собой соотношением I_B + I_ST = const.

Коэффициент стабилизации схемы

где R_k – сопротивление коллектора биполярного транзистора.

Обычно k_ST ≈ 15…20.

Коэффициент стабилизации параметрического стабилизатора напряжения может быть существенно увеличен при введении в его схему отдельного вспомогательного источника с U’0 > U1 и применении составного транзистора.

Схема ПСН с составным транзистором и питанием стабилитрона от отдельного источника напряжения

Теория это хорошо, но необходимо отрабатывать это всё практически ПОПРОБЫВАТЬ МОЖНО ЗДЕСЬ

Параметрический регулятор напряжения Электроника, микроэлектроника…

Параметрический регулятор напряжения

Во многих радиоэлектронных устройствах, где используются вторичные источники питания, предъявляются требования по поддержанию напряжения или тока на определенном постоянном уровне. необходимо, независимо от возможных изменений входного напряжения и выходного тока. Для этого используются стабилизаторы напряжения или тока. В данном учебно-методическом пособии рассматривается параметрический стабилизатор напряжения на полупроводниковом стабилитроне. Параметрические стабилизаторы имеют простую конструкцию и высокую надежность, но имеют низкий КПД.

Схема параметрического регулятора напряжения рис. 4 состоит из балластного резистора Rбал (для ограничения тока через стабилитрон) и стабилитрона, включенного параллельно нагрузке, выполняющего основную функцию стабилизации.

Рис. 4 Параметрический параметрический регулятор напряжения
Основные соотношения токов и напряжений в стабилизаторе определяются первым и вторым законами Кирхгофа:

Принцип действия параметрического стабилизатора

Принцип работы параметрического стабилизатора постоянного напряжения удобно пояснить на рис. 5, где приведены вольт-амперная характеристика (ВАХ) стабилитрона и «перевернутая» ВАХ балластного резистора. Работа регулятора напряжения заключается в следующем. При изменении напряжения на входе стабилизатора U происходит соответствующее изменение тока I, а, следовательно, изменяются токи стабилитрона и нагрузки. Однако при изменении тока стабилитрона напряжение на нем изменится на очень небольшую величину в соответствии с вольт-амперной характеристикой стабилитрона (рис. 5), т.е. практически не изменится. Согласно второму закону Кирхгофа, при изменении входного напряжения падение напряжения на балластном сопротивлении изменяется пропорционально току, равному приращению входного напряжения.

Другими словами, все приращение входного напряжения падает на балластное сопротивление, а напряжение на стабилитроне и на нагрузке почти не меняется. Запишем сказанное выше математически:

U ± ∆U = (Ist + In ± ∆Ist) • Rbal + Un

Принимая, что U = const и Rn = const, получаем In = const, при этом условие сохранения рабочей точки стабилитрона в участок АВ ВАХ (рис. 5) определяется по формуле:
± ∆U = ± ∆IstRbal

Рис. 5. Объяснение принципа действия регулятора напряжения

Отсюда следует, что нормальная работа должна быть обеспечена соответствующим выбором величины балластного сопротивления. Тогда при изменении напряжения на входе стабилизатора нормальные пределы стабилизации выходного напряжения Un не нарушаются.
При стабилизации напряжения взятием, In = var и Rn = var и U = const происходит перераспределение токов на входе стабилизатора между нагрузкой и стабилитроном при сохранении одинакового напряжения на стабилитроне и падения напряжения на балластное сопротивление по уравнению:

U = I • Rbal + Un = ((In ± ∆In) + (Iast ± ∆Ist)) • Rbal + Un

Для нормальной работы стабилизатора, при переменных нагрузках, изменение тока не должно приводить к выходу тока стабилитрона за пределы его максимально и минимально допустимых значений.
При условии, что U = const и Rh = const, расчет стабилизатора сводится к выбору стабилитрона и выбору Rbal, тогда из системы уравнений (1) получаем формулу расчета Rbal:

Сопротивление стабилизатора резистор должен быть таким, чтобы ток стабилитрона был не менее Iст мин, т.е. не выходил за пределы рабочего участка АВ (рис.5) вольтамперной характеристики стабилитрона.
Балластное сопротивление определяет основные потери стабилизатора, поэтому параметрические стабилизаторы применяются только в маломощных цепях.
Стабилитрон выбирается по параметрам из справочника:
1. Ist max – максимально допустимый ток стабилитрона;
2. Усть – стабилизация напряжения;
3. Ist min – минимальный ток стабилитрона.

Основные параметры стабилизатора:

1. Коэффициент стабилизации равен отношению приращений входного и выходного напряжения. Коэффициент стабилизации характеризует качество стабилизатора.

2. Стабилизатор выходного сопротивления
Rout = Rdiff
Для нахождения Kst и Rout рассматривается схема замены стабилизатора для приращений рис.6. Нелинейный элемент работает на участке стабилизации, где его сопротивление переменному току Rdif является параметром стабилизатора.

Рис. 6 Схема замещения параметрического регулятора напряжения
Дифференциальное сопротивление Rdif определяется из уравнения:

Для схемы замещения получаем коэффициент стабилизации с учетом того, что Rn >> Rdif и Rbal >> Rdif:

Коэффициент стабилизации параметрического регулятора напряжения Кст = 5 ÷ 30
Для получения повышения стабилизируемого напряжения используется последовательное соединение стабилитронов.
Параллельное включение стабилитронов не допускается. Для увеличения коэффициента стабилизации возможно каскадирование нескольких параметрических регуляторов напряжения

Стабилизатор напряжения.

Схема, описание

преобразователи, датчики, датчики – Информационный портал 2011 – 2023 Использование материала возможно, путем размещения активной ссылки

Стабилизатор напряжения. Схема, описание

Для питания различных преобразователей, приборов, электроники (СЕА), в большинстве случаев применяют стабилизаторы напряжения. Стабилизатор напряжения представляет собой устройство, предназначенное для автоматического поддержания постоянного значения напряжения на входе приемника электроэнергии независимо от колебаний сетевого напряжения и нагрузки.

По принципу действия стабилизаторы напряжения делятся на параметрические и компенсационные. Применять параметрические стабилизаторы, в которых управляющий элемент воздействует на регулируемую переменную с целью приведения ее значения к значению заданной величины без учета разницы между заданной величиной и регулируемой.

Самый простой и в то же время самый распространенный параметрический стабилизатор – это стабилизатор, использующий вольтамперную характеристику стабилитрона. Он представляет собой делитель напряжения, состоящий из балластного резистора Rb и стабилитрона VD1 (рис. 1).

При расчете параметров элементов параметрического стабилизатора заранее известные величины являются пределами изменения питающего напряжения; напряжение стабилитрона равно выходному напряжению, минимальный и максимальный ток стабилизации, динамическое сопротивление стабилитрона.

• Представлена информация о различных преобразователях и датчиках физических величин, параметров различных физических процессов.

• Электрофизические свойства и эффекты в различных электротехнических материалах.

• Теория, экспериментальные результаты, практическое применение

Контакты: [email protected]

Рис. 1. Параметрический стабилизатор

Рис. 2. Параметрический стабилизатор на транзисторе

Рис. 3. Комплект расширения с последовательным переключающий транзистор

Рис. 4. Шунтовой регулятор

Сопротивление балласта Rb = ( U н – Uст ) / Irn

где U н – номинальное значение питающего напряжения, В; Uст – напряжение стабилитрона, Iрн – номинальный рабочий ток стабилитрона, мА.

При выборе номинального рабочего тока стабилитрона следует соблюдать ограничения:

Iст.мин. < Ирн < Ист.макс.,

Где Ист.мин. – минимальный ток стабилитрона, мА; Ист.макс. – максимальный ток стабилитрона, мА; Irn – Номинальный рабочий ток стабилитрона, мА.

Ист.мин. значения. и Ист.макс. указаны в паспортных данных применяемого для данного типа стабилитрона.

Номинальный рабочий ток стабилитрона

Irn = Iст.макс. (U н – Uст ) / (Uп.макс – Uст )

где Uп.макс – максимальное значение питающего напряжения, В.

Важными параметрами стабилизатора являются соотношение напряжения стабилизации и максимального тока нагрузки.

Коэффициент стабилизации показывает, во сколько раз изменение напряжения превышает изменение электрического напряжения на нагрузке:

Кст = Δ U н / Δ Vвых

где Δ U н – изменение входного напряжения; Δ Vвых – выходное напряжение.

Максимально допустимый ток нагрузки

Ин. макс. = (U н – Uст – Iст.мин.Rb ) / Rb

Небольшая грузоподъемность и относительно небольшой коэффициент стабилизации накладывают определенные ограничения на применение параметрических стабилизаторов. К отрицательным факторам можно отнести температурную нестабильность, относительно большой разброс напряжения стабилизации одного типа прибора, невозможность изменения выходного напряжения.

Если нагрузочную способность параметрического стабилизатора можно повысить за счет использования каскада усиления тока (рис. 2), то негативное воздействие на другие факторы весьма затруднено.

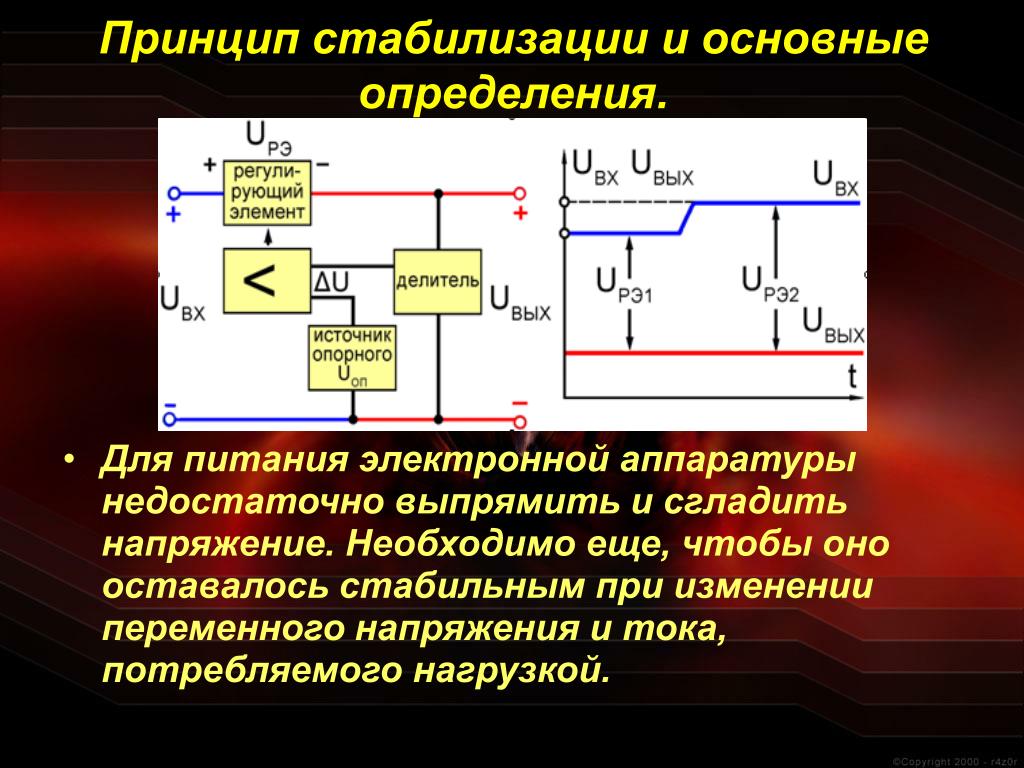

Характеристики значительно лучше компенсационных стабилизаторов. Компенсационным стабилизатором напряжения называют стабилизатор, влияние которого на величину регулируемого напряжения зависит от разницы между значениями выходного и эталонного (опорного) напряжения.

Одна из разновидностей компенсационного стабилизатора напряжения – стабилизатор непрерывного действия с последовательным включением регулирующего элемента, в котором используется принцип замкнутой системы автоматического регулирования.

В схеме стабилизатора, представленной на рисунке 3, можно выделить основные функциональные узлы: элемент управления VT1, источник опорного напряжения R2VD1 и усилитель постоянного тока VT2, принцип взаимодействия описан ниже.

Эмиттерное напряжение транзистора VT2 поддерживается постоянным по величине за счет напряжения стабилитрона VD1, рабочий ток задается резистором R2.

При снижении напряжения на выходе стабилизатора ниже заданного уровня и базовое напряжение транзистора VT2, снимаемое с делителя напряжения RZR4. И так как после этого эмиттерное напряжение транзистора VT2 остается прежним, уменьшается напряжение и база – эмиттер, что вызывает закрытие транзистора. Коллекторное напряжение транзистора VT2 увеличивается и, воздействуя на базу транзистора VT1, открывает последний. Напряжение коллектор – эмиттер напряжение VT1 транзистора уменьшается, что вызывает увеличение выходного напряжения регулятора до заданной величины.

Если во время работы выходное напряжение стабилизатора увеличивается, транзистор VT2 открывается, напряжение на его коллекторе уменьшается, что вызывает запирание транзистора VT1 и, как следствие, снижение выходного напряжения стабилизатора.

Изменяя соотношение резисторов R3 и R4 можно регулировать выходное напряжение стабилизатора в определенных пределах.

Коэффициент стабилизации в стабилизаторах непрерывного действия выше, чем коэффициент стабилизации в стабилизаторах параметрических, и достигает 200 , при увеличении коэффициента усиления усилителя постоянного тока, использовании отдельного опорного напряжения и т.п. может достигать нескольких тысяч. Внутреннее сопротивление таких стабилизаторов может иметь величину до нескольких миллиметров, что позволяет использовать их для питания низкоомной нагрузки.

Следующим представителем этого класса стабилизаторов является компенсационный стабилизатор непрерывного действия с параллельным регулирующим элементом (рис. 4). Использование таких стабилизаторов целесообразно только при незначительном изменении тока нагрузки в процессе эксплуатации. В противном случае эффективность таких стабилизаторов становится крайне низкой, что накладывает ограничения на их использование.
