Программы для проектирования
В наше время, на рынке программного обеспечения для проектировщиков имеется огромный выбор программ. Вначале рынок был захвачен зарубежными производителями программного обеспечения. Программы были на английском языке, все учебные материалы и пособия также были на английском. Постепенно стали появляться программы русификации, учебники были переведены на русский язык. После на рынке стали появляться отечественные программы, а иностранные производители стали выпускать русскоязычные версии своих программ.
Постараемся разобраться в этом многообразии программного обеспечения для проектировщиков. Для удобства разделим все программы на следующие группы.
Программы для черчения.
Программы для черчения появились, пожалуй, первыми и были широко востребованы как в России, так и за рубежом. Одной из первых таких программ был AutoCAD. Принцип их действия был довольно похож на обычное черчение, с той лишь разницей, что линии проводились не на бумаге, а на экране.
После выполнения чертежа на экране, его можно было распечатать на принтере. Главным плюсом можно назвать возможность копирования чертежа или его фрагментов для новых проектов. Качество чертежей распечатанных на принтере было несравнимо лучше, чем чертежи, выполненные вручную карандашом.
Программы для разработки 3D.
Программы для 3D проектирования сразу же, как только возможности компьютеров стали позволять выполнять рендеринг. Первыми были такие программы как 3D MAX и т.п. Они сразу же нашли широкое применение у архитекторов и дизайнеров. Профессиональные программы позволяли получать очень реалистичное изображение. Затем возможности работать с трехмерной графикой стали появляться у программ, которые первоначально предназначались для разработки чертежей, например, такие программы как AutoCAD и КОМПАС. Возможности построения трехмерных изображений постоянно увеличивались, а набор инструментов для работы с трехмерной графикой пополнялся. Качество графики этих программ достигло профессионального уровня, возможности этих программ с успехом используются для получения реалистичных трехмерных изображений.
Программы для разработки чертежей КМ и КМД
Специализированные программы для разработки рабочей документаций на металлические конструкции появились не случайно. Специфика этой документации такова, что при разработке чертежей, проектировщик тратит много времени на выполнение таких примитивных операций как вычерчивание простых отдельных деталей, подсчет спецификаций и т.п. Построение же самой трехмерной модели металлического каркаса занимает относительно не большое количество времени. Конечная цель таких программ была изначально проста и конкретна: инженер делает трехмерную модель, а программа автоматически формирует комплект готовых к применению чертежей. Но путь к этой цели для многих программ был долгий. Первые версии были очень далеко от этой цели. Чертежи требовали очень большой доработки. В настоящее время, некоторые программы при грамотной настройке позволяют получать чертежи с очень высоким процентом готовности. Время, потраченное на разработку чертежей в таких специализированных программах, может быть в десять раз меньше чем в обычных чертежных программах с использованием двухмерного черчения.
Программы для разработки чертежей КЖ
Программы для разработки рабочей документации на железобетонные конструкции появились почти одновременно с программами для разработки чертежей КМ и КМД. По сути задача одна и та же: На основании трехмерной модели получить готовый пакет рабочей документации. Разница между этими программами заключается в конструктивных особенностях трехмерной модели и структурой конечной рабочей документации. Учитывая современные требования нормативных документов, добиться получение чертежей КЖ в автоматическом режиме очень не просто. Но в конечном итоге эта проблема будет решена.
Программы для расчета конструкций
Использование компьютеров для расчетов строительных конструкций началось с их появления. Пожалуй, это первое, что научились делать компьютеры. Произошло это еще в советское время с появлением первых ЭВМ. (Электронно-вычислительных машин). В наше время эти программы распространились до такой степени, что многие инженеры-проектировщики давно разучились выполнять эти расчеты вручную.
Достаточно ввезти исходные данные и компьютер выдает сертифицированный результат расчета.
Программы для проектирования по технологии BIM
Концепция проектирования по технологии BIM появилась относительно недавно, а теперь активно внедряется при мощнейшей поддержке государства. Суть технологии в том, что бы в модель содержала полную информацию о здании, начиная с подготовительных работ, конструкций, коммуникаций и кончая периодом обслуживания и эксплуатации объекта. Одни эту технологию ругают, другие хвалят. А причина очень простая, чем крупнее объект, тем целесообразнее использовать технологию BIM. Если проектировать ларьки, небольшие магазинчики, частные коттеджи, то применение этой технологии не принесет много пользы и чем меньше объект, тем бессмысленней применять эту технологию. И наоборот, чем крупнее объект, тем больший эффект принесет применение этой технологии BIM, особенно при строительстве крупных уникальных зданий и сооружений с большим сроком возведения и эксплуатации.
Обзор программ для чертежей
Конструкторские чертежные программы можно условно разделить на 2 класса – профессиональные (платные) и упрощенные (как правило бесплатные). Кроме того программы для создания чертежей могут подразделяться в зависимости от вида деятельности: САПР, 3д-моделирование, архитектурные, дизайн интерьеры, стальные конструкции, расчтеные и т.п. Приведем основные:
Профессиональные конструкторские программы (САПР)Autocad – одна из самых популярных программ двух и трехмерного проектирования и черчения.
SolidWorks – мощный комплекс трехмерного проектирования, часто используется профессиональными конструкторами. Полная версия включает в себя много модулей, в том числе расчеты.
Inventor – конкурент Солида, также мощная система автоматизированного проектирования 2D и 3D.
KOMPAS 3D – отечественная программа САПР, заточенная под российские стандарты.
ThinkDesign 2013 – последняя версия САПР, позволяет решать задачи разработки конструкторской документации различной степени сложности. При этом можно использовать наработки, созданные в других системах (от AutoCAD до CATIA). Языки: многоязычный (русского нет).
3ds Max (3D Studio MAX) – полнофункциональная профессиональная программная система для работы с трёхмерной графикой, располагает обширными средствами по созданию разнообразных по форме и сложности трёхмерных компьютерных моделей реальных или фантастических объектов окружающего мира с использованием разнообразных техник и механизмов.
CATIA – полноценная САПР, включающая модули для автоматизации проектирования, для управления инженерными данными и коллективной работы, для инженерного анализа и для цифрового производства. Продукт того же производителя, который создал SolidWorks. Сайт программы
NX (ранее «Unigraphics» или «UG») – CAD/CAM/CAE-система, включает конструирование, промышленный дизайн (в том числе автомобильный), 2D и 3D проектирование, инженерный анализ, проектирование оснастки и много других профессиональных модулей.
Широко используется в машиностроении. Сайт программы
Pro/ENGINEER – полнофункциональная САПР для разработки изделий любой сложности. 3D CAD проектирование. Развитые возможности моделирования, создания чертежей, проектирования сборок, деталей из листового металла и т.д. Сайт программы
Бесплатные программы для черчения
Google SketchUp – это бесплатная программа для облегченного моделирования трехмерной графики

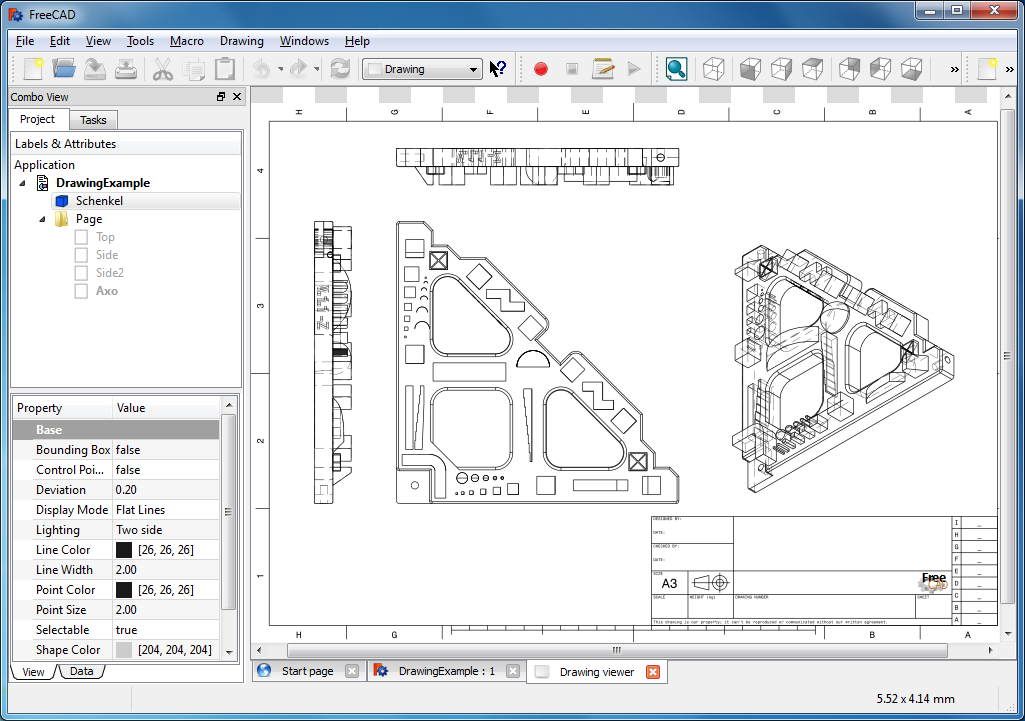

FreeCAD – это бесплатная и свободная САПР для 3D/2D-моделирования и черчения
LidreCAD
Популярные архитектурные системы и программы для дизайна интерьера
ArchiCAD – интеллектуальное архитектурное проектирование в 3D пространстве. Сайт программы
ArCon – современное, динамично развивающееся программное средство в области архитектурного проектирования и дизайна, предназначенное для архитекторов, дизайнеров, производителей готовых домов и мебели, риэлтеров, строителей, одним словом, для всех, кто связан с проектированием, дизайном и строительством.
МАЭСТРО
Sweet Home 3D – это бесплатная программа для 3D-моделирования архитектурных сооружений и дизайна интерьера
Системы проектирования стальных конструкций
StruCad
Advance Steel (HyperSteel)
REAL Steel
Проверьте лучшее инженерное программное обеспечение 2023 года!
По данным Бюро статистики труда, к 2029 году будет работать более 330 000 инженеров-механиков. Эти люди проектируют, разрабатывают, строят и испытывают всевозможные механические устройства, инструменты, двигатели и машины.
Совсем недавно многие стали полагаться на сложное программное обеспечение и программы для эффективного выполнения своей работы. Эти инструменты позволяют им работать непосредственно на производстве. Хотя для этой области не существует отраслевого стандарта, существуют определенные пакеты, с которыми должны быть знакомы специалисты в этой области.
Ознакомьтесь со списком ниже, чтобы узнать больше о лучшем программном обеспечении для машиностроения в 2023 году .
- Узнайте больше о получении степени по программному обеспечению в NEIT! Подайте заявку сегодня!
Содержание
Маткад
Mathcad остается очень популярным программным обеспечением во всем мире. Можно с уверенностью сказать, что большинство инженеров-механиков имели некоторый опыт работы с программой. Mathcad позволяет людям выполнять базовые математические операции в документе и добавлять изображения или текст для дальнейшего объяснения работы.
Уравнения могут быть связаны с графиками, диаграммами и другими массивами данных. Другие функции включают преобразование единиц измерения, решатель символьных уравнений, а также возможность писать и вычислять уравнения и выполнять линейную алгебру.
Матлаб
Matlab позволяет инженерам-механикам выполнять сложный численный анализ для решения инженерных задач.
Он в первую очередь ориентирован на расчеты с матрицами и векторами. Он также может похвастаться сложными возможностями построения графиков, позволяющими выполнять расчеты и быстро отображать результаты.
Запишитесь на нашу программу получения степени младшего специалиста по технологиям машиностроения сегодня. NEIT поможет подготовить вас к нескольким должностям технолога, включая дизайнера продукта, дизайнера САПР, специалиста по исследованиям и разработкам и разработчика инструментов.
Matlab также позволяет анализировать передачу тепла от силового баллона в окружающую среду, разрабатывать систему управления для посадки ракеты на баржу и анализировать характеристики отклика пружинно-массового демпфера на внешнее воздействие. Другие дополнения доступны для покупки.
Программное обеспечение для анализа методом конечных элементов (МКЭ)
Анализ методом конечных элементов (FEA) — отличное программное обеспечение для инженеров-механиков, которым необходимо выполнять структурный анализ.
Большинство пакетов напрямую интегрируются с пакетами САПР, что означает, что пользователи могут избежать экспорта модели CAB в формат файла, который впоследствии будет интерпретирован программным обеспечением для анализа методом конечных элементов.
Программное обеспечение для автоматизированного проектирования (САПР)
Программное обеспечениедля автоматизированного проектирования (САПР) особенно популярно среди инженеров-механиков, занимающихся проектированием. Это программное обеспечение позволяет создавать 3D-модели деталей и сборок. Большинство пакетов программного обеспечения САПР позволяют инженерам разрешать движение деталей и проверять наличие помех между частями.
Существует также компонент черчения, который позволяет пользователям создавать 2D-чертежи деталей для изготовления. Подавляющее большинство программных инструментов САПР напрямую интегрируются в пакет FEA (анализ методом конечных элементов), чтобы помочь преодолеть разрыв между проектированием и анализом.
Питон
Это отличная программа для инженеров-механиков, которые много занимаются научным программированием. Популярная альтернатива Matlab, Python содержит ряд полезных библиотек, которые активно разрабатываются и поддерживаются членами его сообщества.
Программное обеспечение также может привлечь инженера-механика из-за языка программирования общего назначения. Это позволяет пользователям выполнять другие функции помимо численного анализа, такие как работа с файловой системой, управление базой данных или создание веб-сайта.
Носорог
Провозглашенный «самым универсальным средством 3D-моделирования в мире», Rhino доступен как для Windows, так и для Mac.
Программное обеспечение содержит тысячи инструментов моделирования и редактирования, позволяя инженерам создавать, редактировать, анализировать, документировать, визуализировать, анимировать и переводить бордюры NURBS, поверхности и твердые тела, облака точек и полигональные сетки, не влияя на их сложность.
Заинтересованы в карьере разработчика САПР? Узнайте, как сегодня. В нашей новой статье мы обсудим требования к образованию, перспективы работы и зарплатный потенциал.
Visual Basic для приложений (VBA)
Visual Basic для приложений (VBA) используется инженерами-механиками, которым необходимо автоматизировать файлы Excel, файлы Access, файлы Word и любые другие файлы, созданные с помощью пакета MS Office. Это язык программирования, встроенный во все продукты Microsoft Office. Это делает внедрение небольших скриптов для выполнения основных задач автоматизации невероятно простым для пользователей.
Microsoft Excel
Каждый инженер-механик знаком с Microsoft Excel. Этот популярный инструмент может выполнять быстрые вычисления, табулировать данные, рисовать с помощью фигур или выполнять базовое программирование.
ANSYS DesignSpace
Этот простой в использовании инструмент моделирования позволяет разработчикам концептуализировать, проектировать и проверять свои идеи со своего рабочего стола.
Инженеры-конструкторы могут выполнять реальные, статические структурные и тепловые, динамические расчеты, оптимизацию веса, вибрационный режим и моделирование факторов безопасности в конструкциях.
ЗВ3Д
Этот поставщик решений CAD/CAM поможет инженерам завершить процессы проектирования и разработки продуктов. Этот инструмент инженерного проектирования имеет простой в использовании модуль 3D CAD, который значительно сокращает время проектирования.
Платформа в полной мере использует существующие чертежи с мощным обменом данными при планировании продукта, предоставляет несколько методов проверки, чтобы гарантировать качество вашего проекта, и помогает улучшить внутреннее и внешнее сотрудничество при изготовлении образцов.
Геомагический дизайн
Это программное обеспечение разработано, чтобы помочь инженерам-механикам создавать цифровые модели физических объектов для обратного проектирования, проектирования изделий, проверки и анализа. Платформа предоставляет комплексные инструменты 3D CAD для проектирования, разработки и подготовки к производству.
S Они делают возможным быстрое и точное проектирование и разработку продукта.
Geomagic Design позволяет создавать 3D-модели, фотореалистичную визуализацию и создавать гибкие проекты, которые можно повторно использовать и настраивать с использованием глобальных параметров. Он также включает в себя набор инструментов прямого редактирования.
МерчДизайнер
Этот инструмент инженерного проектирования специально предназначен для проектирования и анализа машин и изделий с движущимися частями. Платформа обеспечивает плавное и точное перемещение конструкций, даже когда речь идет о машинах со сложными движениями, несколькими взаимодействующими механизмами, кулачками, шестернями или деталями, разработанными в САПР.
BricsCAD
Это программное обеспечение предлагает знакомые функции САПР .dwg и инструменты для экономии времени, а также прямое 3D-моделирование, включая 3D-дизайн, моделирование, производство, управление проектированием и многое другое.
Его синхронная технология сочетает в себе скорость и простоту прямого моделирования с гибкостью и контролем параметрического проектирования.
Лучшее программное обеспечение для 3D-моделирования 2023
Программное обеспечение для 3D-моделированиястало важным инструментом в машиностроительной отрасли. 3D-печать стала особенно полезной для производства, прототипирования и других элементов, связанных с производственным процессом.
На рынке представлен ряд вариантов визуализации, которые могут предоставить инженерам отличный обзор любого проекта, над которым они работают. Эти инструменты использовались для создания точных, термостойких и хорошо спроектированных деталей в автомобильной, авиационной и аэрокосмической отраслях.
Читайте дальше, чтобы узнать больше о некоторых из самых популярных пакетов на рынке.
Создатель ключей
Этот программный инструмент для 3D-моделирования отлично подходит инженерам-механикам, которые хотят создавать концепции 3D-проектирования.
Эта ориентированная на геометрию программа предлагает прямое моделирование в САПР, 2-х и 3-х осевую обработку и гибкую стратегию проектирования. С помощью этой программы САПР люди могут работать над 2D- и 3D-проектами для разработки инженерных проектов.
Solid Edge
Solid Edge — еще одно 3D-программное обеспечение, обычно используемое инженерами-механиками, работающими над сложными проектами. Он поставляется с функциями двумерного орфографического просмотра, а также с мощными возможностями инженерного моделирования для автоматизированного проектирования.
КАТИЯ
Catia — это профессиональный программный инструмент, обычно используемый для аэрокосмических проектов. Программа позволяет инженерам-механикам создавать сложные и детализированные конструкции и создавать 3D-модели CAD.
DesignSpark Механический
DesignSpark Mechanical, одна из немногих бесплатных программ в списке, предоставляет широкий набор инструментов, позволяющих инженерам-механикам быстро создавать прототипы и реконструировать проекты.
Программа позволяет профессионалам легко пройти весь процесс проектирования, начиная с эскизов, быстрого прототипирования и заканчивая окончательным производством. Это также позволяет инженерам-механикам подготовить свои проекты для 3D-печати.
Фьюжн 360
Поскольку этот программный инструмент САПР упрощает взаимодействие по механическим проектам, он остается особенно популярным среди команд. Программа содержит передовые программные инструменты, позволяющие пользователям работать над твердотельным моделированием, сеточным моделированием и параметрическим моделированием.
Математика
Эта система технических вычислений позволяет инженерам создавать твердые детали для будущих механических деталей, напечатанных на 3D-принтере. Он может похвастаться впечатляющими расширенными функциями, включая визуализацию 2D и 3D данных, функции и геовизуализацию, а также инструменты анимации.
S Эта программа остается популярным выбором для всех, кто работает над научными, математическими или инженерными проектами.
ПроЕ
Это программное обеспечение 3D CAD, также известное как PTC Creo, обеспечивает моделирование сборок, анализ методом конечных элементов и моделирование поверхности NURBS. Это особенно полезно для тех, кто нуждается в быстром прототипировании механических деталей.
TurboCAD Делюкс
Это программное обеспечение для машиностроения позволяет людям работать в 2D и 3D, настраивать пользовательский интерфейс и использовать специализированные механические инструменты для инженерных проектов. Поскольку он предлагает различные варианты рендеринга, включая различные материалы и освещение, он остается особенно привлекательным для тех, кто занимается дизайном продукта.
Пользователи могут легко делиться своей работой с другим программным обеспечением для 3D и подготавливать 3D-модели для 3D-печати.
Автокад Механика
Это программное решение САПР позволяет пользователям документировать модели САПР, повторно использовать инструменты детализации механических чертежей, создавать прямоугольники на ленте, восстанавливать и изолировать группы слоев и многое другое.
Программа также предоставляет библиотеку, содержащую более 700 000 стандартных деталей и поддержку международных стандартов черчения. Модели можно легко модифицировать на основе новых идей и отзывов клиентов.
НХ
Это компьютерное программное решение, разработанное Siemens PLM Software, позволяет инженерам-механикам с легкостью работать над концепцией, моделированием и производством. Пользователи могут работать с конструкциями произвольной формы, конструкциями на основе шаблонов и даже с деталями из листового металла.
Что нужно, чтобы стать техником по КИПиА? Узнайте в нашей новой статье. Узнайте, как NEIT может помочь вам подготовиться к захватывающей карьере в этой области.
Что нужно, чтобы стать техником по КИПиА? Узнайте в нашей новой статье. Узнайте, как NEIT может помочь вам подготовиться к захватывающей карьере в этой области.
СолидВоркс
SolidWorks — отличный инструмент для работы над проектированием машин. Программное обеспечение для 3D-моделирования имеет удобный интерфейс, который можно использовать для создания конструкций или деталей машин.
Программа использовалась производителями автомобилей, такими как The Knapheide Manufacturing Company, для работы над кузовами грузовых автомобилей и производителем мотоциклов Orange County Choppers.
SimScale
SimScale — первое в мире готовое к производству приложение SaaS для инженерного моделирования. Программное обеспечение предоставляет пользователям мгновенный доступ к вычислительной гидродинамике (CFD) и анализу методом конечных элементов (FEA). Он также предлагает сложное и непомерно дорогое настольное приложение для удобного веб-приложения.
FreeCAD
Это программное обеспечение с открытым исходным кодом предоставляет инженерам возможность работать с модульной архитектурой для проектирования станков и архитектурных проектов в 2D и 3D, а также для создания готовых к производству чертежей.
AutoDesk Inventor
AutoDesk Inventor, один из самых популярных 3D-пакетов САПР, предлагает профессиональные инструменты для 3D-проектирования, документирования и моделирования изделий.
Комсол Мультифизика
Это программное обеспечение содержит ряд геометрических инструментов, операций и других функций. Платформа, которую лучше всего использовать для людей, занимающихся биомедицинской инженерией, позволяет пользователям проектировать устройства, специфичные для их экспериментов, с большей точностью и меньшим математическим трудом.
Программа помогла создать устройства для электростимуляции клеток, нагревательную пластину, камеру влажности и аппарат магнитного пинцета.
Алибре
Эта программа 3D CAD содержит ряд инструментов проектирования для создания механических систем. Программное обеспечение позволяет инженерам создавать сложные детали. Он также содержит надежный инструмент рендеринга и другие функции, помогающие разрабатывать, создавать прототипы или создавать сложные проекты.
SolveSpace
Инженер-механик может использовать это параметрическое 2D/3D программное обеспечение для подготовки данных CAM, проектирования механизмов, использования плоскостей и твердотельной геометрии.
Основные функции включают в себя ограничения и размеры расстояния, проецируемого расстояния, длины в имперских и метрических единицах, а также различные инструменты эскиза.
Пользователи также могут анализировать модели и готовить проекты для 3D-печати.
