Простейшая преобразователи для освещение: Преобразователи напряжения. Блок питания и драйвер, стабилизация напряжения и тока.

Преобразователи напряжения. Блок питания и драйвер, стабилизация напряжения и тока.

Содержание

Итак, мы знаем, чем отличаются постоянное и переменное напряжение и ток, а также знаем, где они встречаются. То есть домой к нам приходит 220В переменного напряжения. Но что если нам нужно 12В постоянного напряжения для питания какого-либо прибора? А ведь существует масса бытовых приборов, рассчитанных на постоянное напряжение. Ноутбуку нужно 19В, мобильному телефону 5В, а материнской плате компьютера вообще нужно сразу несколько постоянных напряжений питания. Для того, чтобы получить постоянное напряжение из переменного существуют преобразователи напряжения.



Рисунок 1 – Выпрямитель.

Начнем с самого простого, если нам просто нужно сделать из переменного напряжения постоянное, без понижения. Для этого можно использовать диод (радиодеталь, пропускающая ток только в одном направлении, синий график), или диодный мост (пропускает прямой ток и «разворачивает» обратный, красный график).

Как мы видим, напряжение все равно меняется, но теперь оно всегда остается положительным, а значит, будет иметь полярность и называться постоянным.



Рисунок 2 – Графики поведения напряжения.

Выпрямитель на одном диодном мосту встречается, например, в светодиодных елочных гирляндах или вилках для ленты 220В.



Рисунок 3 – Встроеный в шнур диодный мост.

Диодный мост – это простой, компактный и легкий преобразователь, но при этом имеющийбольшие пульсации (мерцание), а также высокое и единственно возможное напряжение на выходе, равное входному, то есть все скачки в сети передаются к нагрузке.

В большинстве же случаев, 220В – это много для бытовых приборов и мобильных устройств. И вот тут нам на помощь приходят блоки питания. Самым простейшим блоком питания будет трансформатор, который понизит переменные 220В, например, до 12В (по-прежнему, переменных), которые затем можно выпрямить при помощи диодного моста.

Плюсы трансформатора в простоте конструкции и отсутствии высокочастотных помех. Минусы же в том, что напряжение будет понижаться при подключении нагрузки, плавать, если меняется сетевое напряжение. А трансформатор, рассчитанный на большой ток нагрузки, будет иметь огромные размеры, вес и стоимость.



Рисунок 4 – Трансформатор.

В последнее время очень популярными стали импульсные стабилизированные блоки питания, которые в своем составе имеют и выпрямитель, и схему понижения напряжения, и стабилизатор, и всевозможные механизмы защиты. Такие блоки питания легче и компактнее трансформаторных собратьев, имеют стабилизированное напряжение на выходе, независимо от сетевого напряжения и величины нагрузки.



Рисунок 5 – Блок питания.

Для некоторых приборов требуется стабилизировать не напряжение, а именно ток. Например, при питании светодиодов. Здесь нам помогут те же импульсные блоки питания, но уже со стабилизаторами тока. Их выходное напряжение может меняться, но ток в цепи всегда будет оставаться одинаковым. В светодиодной технике, блоки питания со стабилизированным выходным током называются драйверами.



Рисунок 6 – Драйвер.

Отдельно можно выделить такой класс преобразователей, как инверторы (повышающие преобразователи). Они нужны, чтобы, например, из 12В постоянного напряжения, сделать 220В переменного, для подключения кухонного тостера в вашем автомобиле.



Рисунок 7 – Инвертор.

Вопросы для самопроверки:

1. Можно ли подключить к бытовой сети ноутбук через диодный мост? Почему?
2. Назовите 5 преимуществ импульсного блока питания перед трансформатором.
3. Чем отличается блок питания и драйвер?

10.26.2022

Наша компания участвует в выставке Art Dom 2022

Новости

06.03.2022

Светодиодные модули. Устройство. Виды модулей. Монтаж и подключение

Освещение в квартире

06.03.2022

ТОП 6 идей по использованию светодиодной ленты SWG в интерьере

Освещение в квартире

06.03.2022

220В лента, особенности подключения и монтажа

Освещение в квартире

06.03.2022

Освещение для большого офиса в центре Москвы: подбор и особенности

Освещение в квартире

06.03.2022

НЕСКУЧНОЕ ОСВЕЩЕНИЕ ЗАГОРОДНОГО ДОМА

Освещение в квартире

06.03.2022

ОСВЕЩЕНИЕ ФИТНЕС ЦЕНТРА

Освещение в квартире

06.02.2022

Почему нет бина на RGB ленте?

Освещение в квартире

04.29.2022

Сколько светильников нужно в офис, размеры которого заставляют сотрудников ездить на самокатах?

Вопрос-ответ

04.29.2022

Традиционные источники света (лампы). Их питание и диммирование

Освещение в квартире

04. 28.2022

Слои освещения на примере кухонной зоны

Освещение в квартире

04.27.2022

Блоки питания. Требования по безопасности, особенности подключения и монтажа

Освещение в квартире

Спасибо,
ваша заявка принята!

Подписаться на рассылку

Ваш e-mail*

Согласен на обработку персональных данных

Спасибо,
за подписку!

Преобразователь напряжения 12 на 220 и 220 на 12 вольт своими руками — ВикиСтрой

Корпус для инвертора

Первое, что нужно учесть — потери преобразования электричества, выделяющиеся в виде тепла на ключах схемы. В среднем эта величина составляет 2–5% от номинальной мощности устройства, но показатель этот имеет свойство расти из-за неправильного подбора или старения комплектующих.

Отвод тепла от полупроводниковых элементов имеет ключевое значение: транзисторы очень чувствительны к перегреву и выражается это в быстрой деградации последних и, вероятно, их полному отказу. По этой причине основанием для корпуса должен служить теплоотвод — алюминиевый радиатор.

Из радиаторных профилей хорошо подойдёт обычная «расчёска» шириной 80–120 мм и длиной около 300–400 мм. к плоской части профиля винтами крепятся экраны полевых транзисторов — металлические пятачки на их задней поверхности. Но и с этим не всё просто: электрического контакта между экранами всех транзисторов схемы быть не должно, поэтому радиатор и крепления изолируются слюдяными плёнками и картонными шайбами, при этом по обе стороны диэлектрической прокладки металлсодержащей пастой наносится термоинтерфейс .

Определяем нагрузку и закупаем компоненты

Крайне важно понимать, почему инвертор — это не просто трансформатор напряжения, а также почему существует столь разнообразный перечень подобных устройств. Прежде всего помните, что подключив трансформатор к источнику постоянного тока, вы ничего не получите на выходе: ток в АКБ не меняет полярности, соответственно, явление электромагнитной индукции в трансформаторе отсутствует как таковое.

Первая часть схемы инвертора — входной мультивибратор, имитирующий колебания сети для совершения трансформации. Собирается он обычно на двух биполярных транзисторах, способных раскачать силовые ключи (например, IRFZ44, IRF1010NPBF или мощнее — IRF1404ZPBF), для которых важнейший параметр — предельно допустимый ток. Он может достигать нескольких сотен ампер, но в целом вам достаточно умножить значение тока на вольтаж аккумуляторной батареи, чтобы получить ориентировочное количество ватт выходной мощности без учёта потерь.

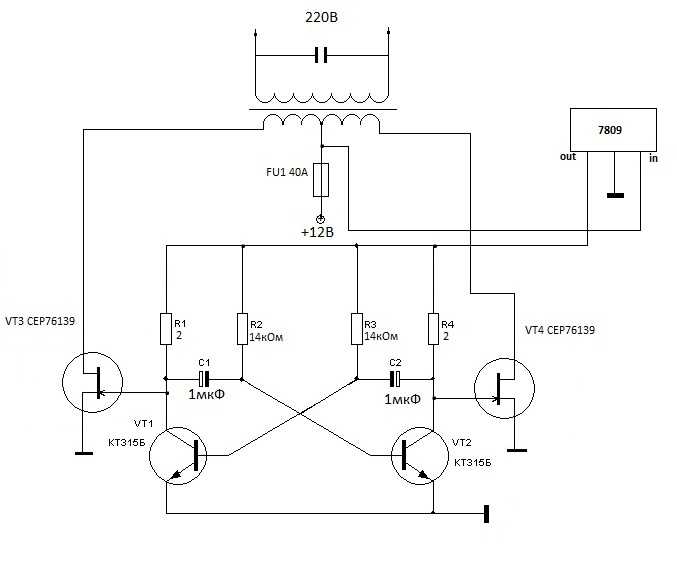

Простой преобразователь на основе мультивибратора и силовых полевых ключей IRFZ44

Частота работы мультивибратора непостоянна, рассчитывать и стабилизировать её — пустая трата времени. Вместо этого ток на выходе трансформатора снова превращается в постоянный с помощью диодного моста. Такой инвертор может быть пригоден для питания чисто активных нагрузок — ламп накаливания или электрических нагревателей, печек.

На основе полученной базы можно собирать и другие схемы, отличающиеся частотой и чистотой выходного сигнала. Подбор компонентов для высоковольтной части схемы сделать проще: токи здесь не такие высокие, в ряде случаев сборку выходного мультивибратора и фильтра можно заменить парой микросхем с соответствующей обвязкой. Конденсаторы для нагрузочной сети следует использовать электролитические, а для цепей с низким уровнем сигнала — слюдяные.

Вариант преобразователя с генератором частоты на микросхемах К561ТМ2 в первичном контуре

Стоит также заметить, что для увеличения итоговой мощности вовсе не обязательно закупать более мощные и стойкие к нагреву компоненты первичного мультивибратора. Задачу можно решить увеличением числа преобразовательных контуров, включенных параллельно, но для каждого из них потребуется собственный трансформатор.

Вариант с пареллельным подключением контуров

Борьба за синусоиду — разбираем типовые схемы

Инверторы напряжения сегодня используются повсеместно как автолюбителями, желающими пользоваться бытовой техникой вдалеке от дома, так и обитателями автономных жилищ, питающихся солнечной энергией. И в целом можно сказать, что от сложности устройства преобразователя напрямую зависит ширина спектра токоприёмников, которые можно к нему подключить.

К сожалению, чистый «синус» присутствует только в магистральной электросети, добиться преобразования постоянного тока в него очень и очень сложно. Но в большинстве случаев этого и не требуется. Чтобы подключать электрические двигатели (от дрели до кофемолки), достаточно пульсирующего тока с частотой от 50 до 100 герц без сглаживания.

ЭСЛ, светодиодные лампы и всевозможные генераторы тока (блоки питания, зарядные устройства)более критичны к выбору частоты, поскольку именно на 50 Гц основана схема их работы. В таких случаях следует включать во вторичный вибратор микросхемы, зовущиеся генератором импульсов. Они могут коммутировать небольшую нагрузку непосредственно, либо исполнять роль «дирижёра» для серии силовых ключей выходной цепи инвертора.

Но даже такой хитрый план не сработает, если вы планируете использовать инвертор для стабильного питания сетей с массой разнородных потребителей, включая асинхронные электрические машины. Здесь чистый «синус» очень важен и реализовать такое под силу лишь преобразователям частоты с цифровым управлением сигналом.

Трансформатор: подберём или сами

Для сборки инвертора нам не хватает всего одного элемента схемы, выполняющего трансформацию низкого напряжения в высокое. Вы можете использовать трансформаторы из блоков питания персональных компьютеров и старых ИБП, их обмотки как раз рассчитаны на трансформацию 12/24–250 В и обратно, остаётся лишь правильно определить выводы.

И всё же лучше намотать трансформатор своими руками, благо что ферритовые кольца дают возможность сделать это самому и с любыми параметрами. Феррит обладает отличной электромагнитной проводимостью, а значит, потери при трансформации будут минимальными даже если провод намотан вручную и не плотно. К тому же вы легко рассчитаете необходимое количество витков и толщину провода по имеющимся в сети калькуляторам.

Перед намоткой кольцо сердечника нужно подготовить — снять надфилем острые кромки и плотно обмотать изолятором — стеклотканью, пропитанной эпоксидным клеем. Далее следует намотка первичной обмотки из толстого медного провода расчётного сечения. После набора нужного количества витков их необходимо равномерно распределить по поверхности кольца с равным интервалом. Выводы обмотки соединяются согласно схеме и изолируются термоусадкой.

Первичная обмотка покрывается двумя слоями лавсановой изоленты, затем наматывается высоковольтная вторичная обмотка и ещё один слой изоляции. Важный момент — мотать «вторичку» нужно в обратном направлении, иначе трансформатор работать не будет. В завершение к одному из отводов нужно припаять в разрыв полупроводниковый термопредохранитель, ток и температура срабатывания которого определяются параметрами провода вторичной обмотки (корпус предохранителя нужно плотно примотать к трансформатору). Сверху трансформатор обматывается двумя слоями виниловой изоляции без клейкой основы, конец закрепляется стяжкой или цианакрилатным клеем.

Монтаж радиоэлементов

Осталось собрать устройство. Поскольку компонентов в схеме не так много, можно размещать их не на печатной плате, а навесным монтажом с креплением к радиатору, то есть к корпусу устройства. К штыревым ножкам подпаиваемся моножильным медным проводом достаточно большого сечения, затем место соединения укрепляется 5–7 витками тонкой трансформаторной проволоки и небольшим количеством припоя ПОС-61. После остывания соединения оно изолируется тонкой термоусадочной трубкой.

Схемы высокой мощности и со сложным вторичным контуром могут потребовать изготовления печатной платы, на краю которой в ряд размещены транзисторы для свободного крепления к теплоотводу. Для изготовления печатки пригоден стеклотекстолит с толщиной фольги не менее 50 мкм, если же покрытие более тонкое — усиливайте цепи низкого напряжения перемычками из медного провода.

Изготовить печатную плату в домашних условиях сегодня просто — программа Sprint-Layout позволяет рисовать обтравочные трафареты для схем любой сложности, в том числе и для двухсторонних плат. Полученное изображение распечатывается лазерным принтером на качественной фотобумаге. Затем трафарет прикладывается к очищенной и обезжиренной меди, проглаживается утюгом, бумага размывается водой. Технология получила название «лазерно-утюжной» (ЛУТ) и описана в сети достаточно подробно.

Вытравливать остатки меди можно хлорным железом, электролитом или даже поваренной солью, способов предостаточно. После вытравливания припекшийся тонер нужно смыть, просверлить монтажные отверстия сверлом в 1 мм и пройтись по всем дорожкам паяльником (под флюсом), чтобы залудить медь контактных площадок и улучшить проводимость каналов.

рмнт.ру

16.09.16

Краткое и простое руководство

Светодиодное освещение — это новейшее технологическое достижение на рынке освещения. Светодиоды предлагают множество выдающихся преимуществ, поскольку они работают иначе, чем традиционные люминесцентные лампы и лампы накаливания. По сравнению с традиционными формами освещения, светодиоды не только более долговечны, но и имеют более длительный срок службы и потребляют лишь часть энергии, которую используют другие лампочки на рынке.

Светодиоды служат на 80 % дольше, чем стандартные лампочки, освещая помещение до 30 000–50 000 часов. Точно так же светодиодные лампы используют только часть электричества, которое потребляют другие лампы, преобразуя большую часть электричества, которое они используют, в свет, и лишь небольшое количество теряется в виде тепла.

Популярность светодиодного освещения растет из-за его экологических преимуществ и преимуществ, позволяющих экономить деньги. Светодиодное освещение не придется часто заменять из-за его длительного срока службы, что экономит деньги клиентов, а также не создает отходов. Кроме того, светодиодные лампы значительно сократят счета за электроэнергию из-за небольшого количества электроэнергии, которую они потребляют. Благодаря этим преимуществам светодиодное освещение становится все более популярным во всем мире.

Поскольку все больше и больше людей переходят с люминесцентного освещения на светодиодное, возникает ряд вопросов. Вот руководство по некоторым из наиболее распространенных вопросов, которые возникают у клиентов, когда речь идет о преобразовании флуоресцентного освещения в светодиодное.

Можно ли использовать светодиодные лампы в люминесцентных светильниках?

Обычно. Почти все осветительные приборы могут содержать светодиодные лампы. Чтобы убедиться, что светодиодные лампы могут быть размещены в люминесцентном светильнике, ищите светодиодные лампы, которые «совместимы с балластом», это означает, что они могут работать с балластами, которые уже установлены в вашем текущем светильнике. Или вы можете выполнить преобразование обхода балласта, используя комплект модернизации, такой как комплект Magnilumen, который можно установить всего за 15 минут.

По сравнению с лампами накаливания, галогенными и люминесцентными лампами светодиодное освещение является лучшим выбором. Светодиоды не только экономят энергию и деньги, но и ярче. Ниже приведены сравнения между стандартными формами света и светодиодным светом.

Флуоресцентное освещение T8 по сравнению со светодиодным освещением T8

«T» относится к трубчатому, когда речь идет о люминесцентном освещении, а число, следующее за ним, представляет собой диаметр лампы в восьмой части дюйма. Самый популярный размер люминесцентного освещения — T8, что означает, что трубка составляет восемь восьмых дюйма или один дюйм. Другие размеры люминесцентных ламп включают T5 и T12; они чаще всего встречаются в старых осветительных приборах.

То же самое относится и к светодиодному освещению, когда речь идет о диаметре трубки; однако светодиоды T8 не излучают УФ/ИК-излучение так, как флуоресцентные лампы T8. Светодиодные лампы T8 могут быть размещены в светильниках, которые подходят для люминесцентных ламп T8, так как их размеры одинаковы. Отличия только в излучаемом свете. Светодиодные лампы T8 преобразуют больше электроэнергии в свет, действуя как более экономичная и энергоэффективная форма освещения, чем люминесцентные лампы T8.

Варианты преобразования флуоресцентного освещения в светодиодное

Переход от флуоресцентного освещения к светодиодному может быть запутанным процессом, но это не обязательно. Фактически, преобразование флуоресцентного освещения в светодиодное может быть простым, особенно при использовании магнитного комплекта для модернизации Magnilumen. Существует несколько вариантов преобразования флуоресцентного освещения в светодиодное. Вот самые быстрые и простые варианты:

Выключение всего осветительного прибора люминесцентное освещение на светодиодное. Почти все новые осветительные приборы, представленные сегодня на рынке, могут вмещать светодиодные лампы, или вы можете выбрать осветительный прибор, специально разработанный для размещения светодиодных ламп. Однако замена всего осветительного прибора может стать дорогостоящей. Хотя покупка нового троффера не очень дорогая, оплата труда по его установке может дорого обойтись; это особенно верно, если вы заменяете освещение во всем здании.

Если ваши осветительные приборы в хорошем состоянии и не нуждаются в замене в ближайшее время, стоит подумать о простой модификации существующего осветительного прибора с помощью комплекта для модернизации.

Модификация существующего светильника

Модификация уже существующего светильника дешевле, чем замена всего светильника для установки светодиодных ламп. Существуют различные способы преобразования люминесцентных светильников в светодиодные. Тем не менее, самый простой способ — использовать какой-либо комплект для модернизации. Эти комплекты крепятся к уже существующим осветительным приборам и позволяют размещать в них светодиодные лампы. Существует множество таких комплектов для модернизации светодиодов, рекомендуемый выбор — комплект для модернизации Magnilumen от ZLEDLighting, который позволяет преобразовать люминесцентный светильник в светодиодный примерно за 15 минут.

Различные розетки представляют собой проблему

При модификации существующего осветительного прибора для размещения светодиодных ламп часто возникает проблема, с которой люди сталкиваются: в светодиодных лампах используются нешунтированные розетки, а люминесцентные осветительные приборы имеют либо нешунтированные, либо шунтированные.

Шунтирующие розетки получают напряжение по одному набору проводов и подают его на оба контакта. Розетки без шунта, напротив, получают энергию отдельно. Обычно более старые люминесцентные светильники T12 имеют нешунтированные розетки, а в светильниках T8 и T5 используются шунтированные розетки (за исключением тех, которые оснащены диммирующими балластами или используют быстрый запуск).

Если люминесцентный светильник, который вы пытаетесь переоборудовать, имеет шунтированную розетку, модификация существующего светильника может оказаться сложной задачей и может потребовать совершенно нового светильника. Тем не менее, комплекты модернизации Magnilumen решают эту проблему, позволяя вам сохранить ваш осветительный прибор. Комплекты модернизации Magnilumen представляют собой магнитную и быстросъемную систему модернизации, которую можно прикрепить к любому осветительному прибору.

Преобразование обхода балласта

Преобразование обхода балласта буквально означает, что осветительная арматура должна быть перемонтирована для обхода балласта. Существенным преимуществом этого является то, что человеку не придется заменять балласт при преобразовании своего люминесцентного светильника в светодиодный. Продукты Magnilumen делают это, сокращая время, необходимое для модификации существующего светильника, а также экономя деньги клиентов; это особенно полезно для масштабных ремонтов и реконструкций коммерческого освещения.

Односторонние и двухсторонние трубы для перепуска балласта

Преобразование перепускных труб балласта обычно легко выполнить; тем не менее, одна из распространенных проблем, возникающих при переоборудовании балластного байпаса, – это сравнение труб с одним и двумя концами. В одноцокольной лампе и проводка под напряжением, и нейтраль будут идти прямо к розеткам на одном конце светильника, оставляя розетки на другом конце неподключенными.

При подключении двусторонней трубы необходимо подключить все нейтральные провода к одному концу, а все провода под напряжением к другому концу. Замена двусторонних трубок обычно занимает меньше времени.

Комплекты магнитной модернизации Magnilumen

Комплекты магнитной модернизации Magnilumen представляют собой отличное решение для модификации уже существующего осветительного прибора благодаря небольшим усилиям, требующим установки, и огромным преимуществам, которые они обеспечивают. Все продукты Magnilumen являются магнитными, что позволяет быстро и легко крепить их к любому осветительному прибору. Продукты Magnilumen снижают энергопотребление примерно на 50% и могут работать до 100 000 часов. Комплекты модернизации Magnilumen также можно установить примерно за 15 минут. Ниже представлено изображение одного из недавних проектов, завершенных ZLED, по установке системы Magnilumen, позволяющей использовать светодиодное освещение в люминесцентных светильниках.

Использование Magnilumen для замены люминесцентных ламп

Замена люминесцентных ламп упрощается благодаря продукции Magnilumen. Продукты Magnilumen обладают рядом существенных преимуществ, в том числе:

• Входное напряжение 120–305 В переменного тока
• Магнитное крепление и быстроразъемная проводка
• Освещение со сроком службы до 100 000 часов при мощности 150 люмен/ватт.
• Нет необходимости менять проводку крепления
• 5-летняя гарантия
• Энергопотребление меньше, чем у люминесцентных ламп

Mangilumen предлагает несколько размеров и дизайнов продуктов для модернизации:

• Troffer Lighting
• Внутренние вывески
• Паровые колготки
• Аварийное резервное копирование
• Торговая витрина
• Рабочее освещение
• Хай Бэйс
• Поверхностный монтаж
• Канальные огни
• Освещение бухты
• Прямое и непрямое освещение
• Защита от несанкционированного доступа

Способы замены люминесцентных ламп путем модернизации светодиодов

При замене люминесцентного освещения комплектом для модернизации светодиодов существует ряд различных видов и конструкций комплектов, которые можно применять к существующим осветительным приборам. Тип комплекта модернизации, в котором нуждается человек, зависит от местоположения заменяемой люминесцентной лампы.

Комплекты для преобразования люминесцентных ламп в светодиодные

На рынке представлено огромное количество комплектов для преобразования люминесцентных ламп в светодиодные. Комплекты для преобразования светодиодов бывают разных стилей и размеров, поэтому в осветительных приборах можно разместить светодиодную лампочку. Эти комплекты для переоборудования могут быть дорогостоящими, особенно если в цену включена стоимость услуг электрика.

В среднем электрик берет 50-100 долларов в час. После того, как стоимость электрика будет добавлена ​​к стоимости комплекта для преобразования светодиодов и светодиодной лампы, стоимость может быть немного высокой и составит около 160-506 долларов. Тем не менее, выбор комплекта модернизации Mangliumen является доступным вариантом из-за отсутствия трудозатрат на установку.

Как преобразовать 4-футовые люминесцентные лампы в светодиодные

Доступны комплекты для модернизации различных размеров и конструкций, чтобы обеспечить возможность преобразования практически любого люминесцентного светильника в светодиодный; однако наиболее распространенный размер люминесцентной лампы составляет 4 фута. Преобразование 4-футового люминесцентного светильника может быть особенно простым при использовании комплекта модернизации Magnilumen; есть 7 простых шагов:

1. Отключите питание прибора(ов) от коробки выключателя.
2. Снимите существующие люминесцентные лампы и крышку балласта.
3. Отключите питание от существующего балласта. Балласт можно оставить в приспособлении. См. электрические нормы.
4. Подключите входящий источник питания (обычно черный) и нейтраль (обычно белый) к быстроразъемному разъему, входящему в комплект жгута проводов.
5. Установите на место крышку балласта и выведите жгут проводов в зону крепления на одном конце.
6. Поместите намагниченные платы светодиодов в светильник, убедитесь, что они сбалансированы и ровны.
7. Подсоедините жилу жгута к магнитным полосам.
8. Включите питание, чтобы протестировать только что модернизированное устройство.

Сделайте переход на светодиодное освещение сегодня

Переход с люминесцентного освещения на светодиодное никогда не был таким простым и доступным. Чтобы узнать больше о наших комплектах для модернизации люминесцентных ламп, нажмите здесь. Они доступны для четырехфутовых светильников, а также для двух-, трех- и пятифутовых светильников. Мы также предлагаем комплекты для модернизации нескольких других типов светильников, которые можно найти в нашем меню «Продукты».

Начните экономить деньги и энергию прямо сейчас, свяжитесь с вашим представителем ZLED Lighting сегодня, если вы хотите переоборудовать свои люминесцентные лампы в светодиодные.

Трехуровневые DC-DC преобразователи с одним переключателем для диммируемого светодиодного освещения

• title={Трехуровневые преобразователи постоянного тока с одним переключателем для диммируемого светодиодного освещения}, автор = {Вэнсун Юй и Конг Чжэн и Джи-Шэн Джейсон Лай и Хунбо Ма}, journal={2011 Двадцать шестая ежегодная конференция и выставка IEEE по прикладной силовой электронике (APEC)}, год = {2011}, страницы = {735-740} }
  • Wensong Yu, Cong Zheng, Hongbo Ma
  • Опубликовано 6 марта 2011 г.
  • Engineering
  • 2011 Двадцать шестая ежегодная конференция и выставка прикладной силовой электроники IEEE (APEC)

  A ) предлагается преобразователь для диммируемого светодиодного освещения. По сравнению со стандартными преобразователями TL предлагаемая топология не только сохраняет преимущество использования силового ключа с более низким номинальным напряжением, рассчитанного на половину входного напряжения, но также устраняет один активный переключатель и связанную с ним схему управления. Кроме того, он может естественным образом решить проблему дисбаланса напряжений из-за резонансного летящего конденсатора. Принцип работы и схема диммирования…

  Посмотреть на IEEE

  doi.org

  Новый трехуровневый преобразователь постоянного тока с адаптивной вспомогательной цепью ZVS

  Простая, но новая вспомогательная схема ZVS, которая обеспечивает ZVS даже без нагрузки, может оптимизировать циркуляционную вспомогательную цепь ток, необходимый для ZVS, в зависимости от нагрузки, таким образом максимизируя эффективность преобразователя для всех условий нагрузки.

  Обзор преобразователей переменного тока в постоянный и постоянного тока для светодиодного освещения

  • М. Ариас, А. Васкес, Х. Себастьян

  • Информатика

  • 2012

  Будут объяснены основные характеристики HB-LED, подчеркнуто, как они влияют на конструкцию их источников питания, и будут представлены основные топологии от самых простых до самых сложных, анализируя их преимущества и недостатки.

  Новое многофазное многофазное предложение для трехуровневого понижающего преобразователя с фиксированной нейтральной точкой

  В этом документе представлен новый многофазный многофазный трехуровневый понижающий преобразователь с фиксированной нейтральной точкой (NPC). По сравнению с обычным трехфазным понижающим преобразователем эта новая топология позволяет разделить…

  Анализ и проектирование трехуровневого преобразователя постоянного тока с адаптивной к нагрузке вспомогательной цепью ZVS

  Многоуровневые преобразователи широко используются для преобразования высокого напряжения постоянного тока (обычно выше 500 В) в изолированное выходное напряжение постоянного тока, которое может варьироваться от 12 В до 300 В, в зависимости от применения. В настоящее время 80…

  Простой драйвер светодиодов с низким напряжением переключения диммирования

  В этой статье исследуется низкое напряжение переключения светоизлучающего диода (LED) и представлена ​​схема с низким напряжением переключения, которая действует путем изменения обратной связи. путь вместо отключения основного потока мощности и не нуждается в переключателе уровня мощности.

  ПОКАЗАНЫ 1–10 ИЗ 20 ССЫЛОК

  СОРТИРОВАТЬ ПОРелевантности Наиболее влиятельные документыНедавность

  Трехуровневый повышающий преобразователь постоянного тока с широтно-импульсной модуляцией при нулевом напряжении и активной фиксацией

  • J. P. Rodrigues, I. A. Perin

  • Машиностроение

  • 2010

  Повышающие преобразователи постоянного тока для приложений с высоким выходным напряжением обычно требуют высоковольтных устройств, что приводит к высоким потерям проводимости и коммутации. Этот выявленный спрос побудил исследования по…

  Трехуровневый преобразователь постоянного тока в постоянный с нулевым напряжением и нулевым током

  • F. Canales, P. Barbosa, F. Lee

  • Engineering

  • 2002

  Трехуровневый DC/DC преобразователь коммутации напряжения и нулевого тока (ZVZCS). Этот преобразователь устраняет недостатки, присущие обычному переключению при нулевом напряжении…

  Трехуровневые преобразователи — новый подход к преобразованию постоянного тока в постоянный высокого напряжения и большой мощности

  • X. Ruan, Bin Li, Qianhong Chen

  • Engineering

    2002 IEEE 33-я ежегодная конференция специалистов по силовой электронике IEEE. Proceeds (Cat. No.02Ch47289)

  • 2002

  Важнейшим преимуществом полумостового (HB) трехуровневого (TL) преобразователя мощности является то, что напряжение на ключах составляет только половину входного Напряжение. В данной статье представлен…

  Трехуровневый ШИМ-преобразователь с переключением при нулевом напряжении и двумя фиксирующими диодами

  Предложен новый преобразователь ZVS PWM TL, который вводит два фиксирующих диода в базовый преобразователь TL для устранения колебаний и фиксации выпрямленного напряжения по отраженному входному напряжению; тем временем все коммутаторы продолжают реализовывать ZVS.

  Трехуровневый ШИМ-преобразователь ZVS — новая концепция высоковольтного преобразования постоянного тока в постоянное и Автоматизация

• 1992

Представлен новый высокочастотный преобразователь постоянного тока в постоянный для высокого напряжения и большой мощности, отличающийся переключением при нулевом напряжении (ZVS) на постоянной частоте, регулированием по ширине импульса…

High Драйвер светодиодов с высоким коэффициентом затемнения и повышающим преобразователем с быстрым переходным процессом

В этой статье был предложен, изготовлен и испытан контроллер драйвера светодиодов с высоким коэффициентом затемнения без проблем со сдвигом цвета. Он состоит из каскада повышения мощности и нескольких цепей управления диммированием. Подходит…

Высокоэффективный драйвер диммируемых светодиодов для маломощных осветительных приборов

В этом документе представлен драйвер диммируемых светодиодов (LED) с адаптивным управлением обратной связью для маломощных осветительных приборов. Усовершенствованный метод диммирования с широтно-импульсной модуляцией исследуется для…

Комбинированный трехуровневый DC/DC-преобразователь с коммутацией нулевого напряжения и нулевого тока

Предлагаемый комбинированный трехуровневый DC/DC-преобразователь ZVZCS PWM имеет следующие преимущества: все силовые ключи страдают только от половины входного напряжения; напряжение на выходном фильтре очень близко к выходному напряжению, что может значительно снизить индуктивность выходного фильтра; а также снижается напряжение выпрямительных диодов, так что преобразователь очень подходит для приложений с высоким входным напряжением и широким диапазоном входного напряжения.

Трехуровневый понижающий преобразователь с чередующимся нулевым током

• M. Ilic, B. Hesterman, D. Maksimovic

• Engineering

  Twenty-First Annual IEEE Applied Power Electronics Conference and Exposition, 2006. APEC ’06.

• 2006

В этом документе представлен трехуровневый понижающий преобразователь с чередующимся нулевым током (ZCT TL) с четырьмя переключателями и двумя наборами переключателей, которые работают в противофазе и распределяют мощность нагрузки поровну.
