Самодельный драйвер для светодиодов от сети 220в

Самодельный драйвер для светодиодов от сети 220В. О преимуществах светодиодного освещения говорилось уже много раз. Множество положительных отзывов от пользователей светодиодного освещения волей-неволей заставляет задуматься о собственных лампочках. Все бы хорошо, но когда дело доходит до расчета перевода квартиры на светодиодное освещение, цифры немного “напрягают”.

Вместо обычной 75-ваттной лампы накаливания используется 15-ваттная светодиодная лампа, и эти лампы нужно менять десятками. При средней стоимости около $10 за лампу выходит приличный бюджет, да и риск купить китайский “клон” со сроком службы 2-3 года нельзя исключать. В свете этого многие рассматривают возможность самостоятельного производства этих устройств.

Теория питания светодиодных ламп от 220В

Самый бюджетный вариант можно собрать своими руками из этих диодов. Дюжина этих крошечных штучек стоит меньше доллара, а яркость эквивалентна 75-ваттной лампе накаливания. Собрать все вместе — не проблема, но нельзя подключать их напрямую — они перегорят. В основе каждой светодиодной лампы лежит драйвер питания. Это влияет на то, как долго и как хорошо будет светить лампа.

Это позволит собрать светодиодную лампу своими руками на 220 вольт, поняв схему драйвера питания.

Параметры сети намного выше, чем потребности светодиода. Чтобы заставить светодиод работать от сети, потребуется уменьшить амплитуду напряжения, ток и преобразовать переменное напряжение сети в постоянное.

Для этого используется делитель напряжения с резисторной или емкостной нагрузкой и стабилизаторы.

Компоненты диодного светильника

Для схемы светодиодной лампы 220 В потребуется минимальное количество доступных компонентов.

• Светодиоды 3,3 В 1 Вт — 12 шт;
• Керамический конденсатор 0,27 мкФ 400-500 В — 1 шт;
• 500кОм — 1мг резистор 0,5 — 1Вт — 1шт;
• Диод 100 В — 4 шт;
• Электролитические конденсаторы 330 мкФ и 100 мкФ 16 В — 1 шт;
• Регулятор напряжения 12 В L7812 или аналогичный — 1 шт.

Изготовление драйвера светодиодов на 220В своими руками

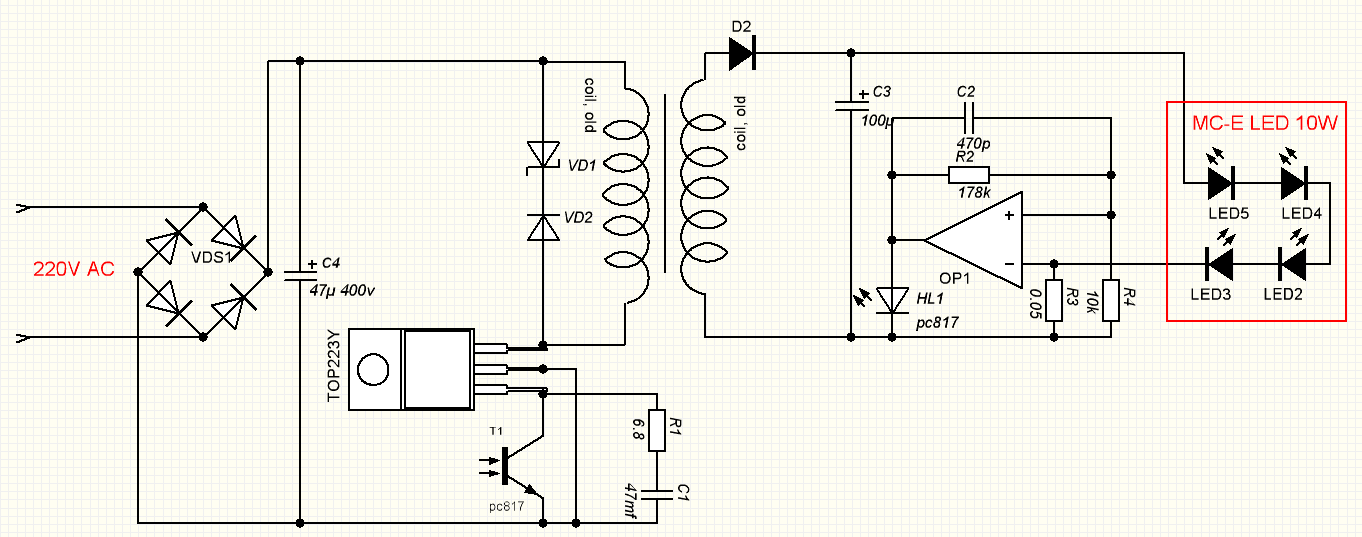

Схема светодиодного драйвера на 220 В — это не что иное, как импульсный источник питания.

Рассмотрим простой импульсный источник питания без гальванической развязки в качестве домашнего светодиодного драйвера на 220 В. Основным преимуществом таких схем является простота и надежность. Однако при построении этой схемы необходимо соблюдать осторожность, так как она не имеет ограничения по току. Светодиоды потребляют свои положенные 1,5 ампера, но если прикоснуться рукой к оголенным проводам, ток достигнет десяти ампер, и этот всплеск тока очень заметен.

Схема простого светодиодного драйвера на 220 В состоит из трех основных этапов:

• Емкостный резисторный делитель напряжения;
• Диодный мост;
• Каскад регулирования напряжения.

Первый каскад представляет собой емкостной резистор на конденсаторе C1 с резистором. Резистор необходим для саморазряда конденсатора и не влияет на работу схемы. Его номинал не критичен и может составлять от 100 кОм до 1 МОм при мощности 0,5-1 Вт. Конденсатор должен быть неэлектролитическим на 400-500 В (эффективная амплитуда сетевого напряжения).

Когда через конденсатор проходит полуволна напряжения, он проводит ток, пока обмотка не зарядится. Чем меньше его емкость, тем быстрее происходит полный заряд. При емкости 0,3-0,4 мкФ время зарядки составляет 1/10 часть периода полуволны сетевого напряжения. Проще говоря, через конденсатор пройдет только десятая часть входящего напряжения.

Второй каскад представляет собой диодный мост. Он преобразует переменное напряжение в постоянное. После отсечения большей части полуволнового напряжения конденсатором, на выходе диодного моста мы получим около 20-24 В постоянного тока.

Третий этап — сглаживающий стабилизирующий фильтр.

Конденсатор и диодный мост действуют как делитель напряжения. При изменении сетевого напряжения выход диодного моста также изменит амплитуду.

Чтобы сгладить пульсации напряжения, подключите параллельно цепи электролитический конденсатор. Его емкость зависит от мощности нашей нагрузки.

Бестрансформаторный БП для светодиодной лампы

В схеме драйвера напряжение питания светодиодов не должно превышать 12 В. В качестве стабилизатора можно использовать популярный элемент L7812.

Эта схема будет работать сразу же, но перед подключением изолируйте все оголенные провода и припаянные детали.

Вариант драйвера без стабилизатора тока

Существует огромное количество схем для светодиодов 220 В в сетевых драйверах, не имеющих регулятора тока.

Питание светодиодного светильника без драйвера

Проблемой любого драйвера без регулятора тока является пульсация выходного напряжения и, соответственно, яркость светодиодов. Конденсатор после светодиодного моста частично решает эту проблему, но не решает ее полностью.

На светодиодах будет наблюдаться пульсация амплитудой 2-3 В. Когда мы устанавливаем в схему стабилизатор 12в, даже с учетом пульсаций, амплитуда входящего напряжения будет выше диапазона отсечки.

Диаграмма напряжения цепи без регулятора

Принципиальная схема с регулятором

Поэтому у драйвера для светодиодных ламп, даже собранного своими руками, уровень пульсаций будет не хуже, чем у аналогичных узлов дорогих заводских ламп.

Как видите, собрать драйвер своими руками не так уж и сложно. Изменяя параметры компонентов схемы, мы можем варьировать значение выходного сигнала в широком диапазоне.

Если вы хотите собрать схему светодиодной фары на 220 В на основе этой схемы, лучше преобразовать выходной каскад в 24 В с помощью подходящего регулятора, поскольку L7812 имеет выходной ток 1,2 А, что ограничивает потребляемую мощность до 10 Вт. Для источников с большим током следует либо увеличить количество выходных каскадов, либо использовать регулятор с большим выходным током до 5А и установить его на радиатор.

Как сделать LED драйвер для светодиодов из “повышайки” – модуля повышающего DC-DC преобразователя « ЭлектроХобби

Сделать простой драйвер для светодиодов, которые планируется питать от батареек или аккумулятора, можно из дешевого модуля повышающего DC-DC преобразователя. А именно, допустим вы хотите собрать простой светодиодный фонарик, состоящий из нескольких супер ярких светодиодов. Желаете, чтобы он питался от литиевого аккумулятора типа 18650 или же от обычных батареек. Но прямое подключение (даже через токоограничивающий резистор) такого источника питания к светодиоду или группе светодиодов будет иметь некоторые существенные недостатки и проблемные моменты, а именно.

Дело в том, что даже один обычный супер яркий светодиод белого цвета нуждается в напряжении не менее 3,2-3,4 вольта. Причем, даже при незначительном уменьшении напряжения (хотя бы на 0,3 вольта) яркость светодиода уже заметно снизиться. При питании светодиодов от батареек или литиевых аккумуляторов неизбежно будет происходить постепенное снижение напряжения источника питания в процессе его разряда при работе.

К примеру, одна банка литиевого аккумулятора при полном заряде имеет напряжение 4,2 вольта, а при пороге, когда уже нужно начинать заряжать этот аккумулятор (не доводя до критического разряда) величина напряжения будет около 3,5 вольт. Поскольку 4,2 вольта – это многовато для одного светодиода, то поставив дополнительный токоограничительный резистор мы значительно снижаем КПД такого фонарика. Некоторая часть электрической энергии будет расходоваться на нагрев этого резистора. Плюс к этому этот резистор раньше времени начнет снижать яркость светодиода при уменьшении напряжения при разряде аккумулятора.

Если говорить о питании от обычных батареек, то для питания одного светодиода понадобиться как минимум 2, а то и 3 батарейки (соединенные последовательно для суммирования напряжения), имеющие в начале своей работы (новые) напряжение по 1,6 вольт. И все равно остается проблема постепенного уменьшения рабочего напряжения при все том же разряде этих батареек.

Следовательно, чтобы работа нашего светодиодного фонарика была правильной, нам нужно использовать драйвер питания. LED драйвер выполняет одну главную функцию – это поддержание одного уровня рабочего тока на всем временном диапазоне разряда источника питания. То есть, если при разряде батареи напряжение питания также падает, следовательно и при неизменном сопротивлении нагрузки рабочий ток также будет уменьшаться. Но если при помощи электрических преобразований поддерживать на нагрузке один уровень напряжения, то и ток будет постоянно один и тот же. Несмотря на уменьшение напряжения на самом источнике питания.

Для светодиодов собираются и продаются готовые LED драйвера, стабилизирующие ток. Но можно воспользоваться и обычным модулем повышающего DC-DC преобразователя, что сейчас достаточно популярны и продаются практически в любом магазине электронных компонентов. Такие модули не мешало бы иметь у себя в запасе, поскольку они позволяют повышать напряжение постоянного тока до нужного уровня. И могут быть использованы для многих задач. Стоят они копейки. Да к тому же их можно использовать в роли LED драйвера для светодиодов.

Теперь о том, как это работает. К примеру, возьмем такую “повышайку” – повышающий DC/DC преобразователь MT3608.

Этот модуль рассчитан на максимальный выходной ток до 2 ампер. Диапазон входного напряжения от 2 до 24 вольта, диапазон выходного напряжения от 5 до 28 вольт. Мы берем литиевый аккумулятор типа 18650 (рабочий диапазон напряжения 3,5-4,2 вольта). Подключаем его ко входу этого преобразователя. А на выходе модуля, допустим, выставляем напряжение 9,6 вольт. При этом берем три супер ярких светодиода белого цвета (напряжение питания каждого из них по 3,2 вольта) и соединяем их последовательно. Вот и все, наш модуль преобразователя будет увеличивать напряжение во всем рабочем диапазоне аккумулятора, при этом на выходе модуля напряжение будет все время одного и того же уровня (9,6 вольт). В итоге мы получаем высокий КПД такого фонаря (около 90%), а также постоянную яркость свечения от полного заряда батареи до минимально допустимого разряда.

Некоторые могут возразить, что подобные DC-DC преобразователи не являются стабилизаторами тока. Теоретически это так, но в силу высокой стабильности выходного напряжения при неизменной активной нагрузке эти преобразователи имеет достаточно постоянный уровень тока на выходе. Для примера, я брал один из таких модулей, выставлял на выходе ровно 9,6 вольт, подключал к выходу модуля три последовательно соединенный ярких светодиода и при этом ток в цепи был ровно 21 миллиампер. При этом на вход повышающего модуля подавал от 3 до 9 вольт. И на всем этом диапазоне входного напряжения (3-9 вольт) ток на выходе модуля изменялся всего на 2 миллиампера. Что на работу светодиодов никак не влияет. Другими словами, “повышайка” вполне пригодна для использования в роли LED драйвера для светодиодов. И у этого повышающего модуля вполне стабильный выходной ток при неизменной нагрузке.

Когда же я подключал к выходу модуля одно ваттные светодиоды (ток потребления около 300 миллиампер), то изменение тока было около 5-10 миллиампер. Что также достаточно хорошо.

Конечно, если трех, последовательно соединенных светодиодов мало, то это количество можно увеличить до 8 штук. Это ограничено максимальным выходным напряжением самого модуля (28 вольт). То есть, 8 штук умножаем на напряжение питания каждого светодиода (3,2 вольта), и получаем 25,6 вольт. Если нужно больше светодиодов, то тут уж из соединяем параллельно между собой с добавление токоограничительного резистора. При этом не забываем о максимальном токе своего преобразователя (не выходим за его пределы).

НИЖЕ ВИДЕО ПО ЭТОЙ ТЕМЕ

Как сделать драйвер для питания светодиодов из модуля DC-DC преобразователя повышающего типа, его возможности в этой роли

Ссылка для просмотра этого видео на моем канале в Дзене

Ссылка на эту статью в Дзене — https://dzen.ru/a/Y4UVBnUQuy4x4-PV

Трехканальный мощный светодиодный драйвер

В этой заметке описывается драйвер светодиода, который я разработал для проекта освещения. Я решил на специальном решении, потому что я не смог найти подходящие платы, доступные для купить по разумной цене. Предполагаемое приложение (которое я опишу в другое примечание) требуется 12 мощных (~ 1 Вт) светодиодов для индивидуального управления 3 на 3 сетка размером примерно 1 квадратный метр, с каждой из девяти ячеек содержит красный, зеленый, синий и белый светодиод.

Я приступил к этому проекту без опыта проектирования печатных плат и с относительно небольшие познания в электронике, так что это был крутой, но фантастический опыт обучения. Я хотел записать некоторые детали этого проекта для другие, которые могут найти их полезными, как я сделал с некоторыми из ресурсов, которые я связано в конце. Все файлы дизайна печатной платы и прошивки процессора доступно на GitHub.

Плата разработана на основе следующих основных компонентов ИС:

• Микрочип PIC12F1572 для управления светодиодами PWM и последовательной связи. Это было самый простой PIC, который я мог найти, который имел несколько выходов PWM и последовательный порт UART коммуникационная способность. Это 8-битное устройство с 16-битным ШИМ и 3,5 КБ памяти. программная память.

• Maxim MAX485 для связи с несколькими из этих плат. Эта ИС обеспечивает полудуплексная связь по 2-проводной дифференциальной паре с использованием RS485 протокол, позволяющий общаться на больших расстояниях. главное поддерживает несколько отводов, поэтому несколько плат можно соединить вместе с шиной. Я выбрал это потому, что его очень просто интегрировать без дополнительных компонентов, по сравнению с конденсаторами, необходимыми для MAX232. Разговаривая с КВС, это может поддерживать скорость передачи 115 200 бит/с.

• ON Semiconductor CAT4101 для управления светодиодами с постоянным током до 1А с ШИМ управлением. Поскольку колебания температуры мощных светодиодов влияет на их прямое напряжение, приводя их в движение постоянным током. важно, чтобы избежать повреждения из-за перенапряжения. Эти чипы аккуратно интегрируются это с возможностью управления PWM. Единственным их недостатком была их стоимость (~ 2 фунта стерлингов). каждый – 36 из них понадобились для моего проекта освещения, они были самыми большими единый расход) и упаковка, которая не предназначена для ручной пайки.

Прочие характеристики:

• Заголовок для внутрисхемного программирования PIC. Чтобы отключить контакты UART (требуется для программирования) и чтобы присоединить подтягивающий резистор 10K, я включил три заголовки перемычек. Однако я обнаружил, что для программирования подключение подтяжки не требуется.

• Винтовые клеммы для всех монтажных соединений.

• Светодиодные индикаторы для направлений UART TX и RX и питания.

Я спроектировал печатную плату с помощью превосходного KiCAD и он очень дешево изготовлен Seeed Studio в Шэньчжэне, Китай.

Вот схема:

Количество	Пакет	Описание
3	ТО-263	Драйверы светодиодов CAT4101 5,5 В
1	ДИП-8	Микроконтроллер PIC12F1572
1	ДИП-8	Последовательный интерфейс MAX485
3	0805	Зеленые светодиоды
3	0805	Резистор 10K
3	0805	Резистор 1. 4K
3	0805	Резистор 510
5	0805	Конденсатор 0,1 мкФ
3	СОТ-23	2N7002 N-канальный МОП-транзистор 300 мА
4	–	2-контактные клеммные колодки с шагом 5 мм
1	–	3-контактные клеммные колодки с шагом 5 мм
12	–	Вилки с шагом 2,54 мм
3	–	2,54-мм перемычки для штыревых разъемов

Измерительные резисторы CAT4101 выбраны для обеспечения постоянного тока, близкого к 300 Ом. мА, при 1,4 кОм. Дополнительные сведения см. в техническом описании CAT4101.

Для справки я принял следующие параметры светодиодов I используется (тем не менее, вы должны проверить техническое описание для конкретного светодиода):

CAT4101 — это линейный драйвер, поэтому он эффективно действует как переменный резистор для подачи постоянного тока с эффективностью $V_{светодиод}/V_{поставка}$. Недостатком управления каждым светодиодом по отдельности является то, что его эффективность может быть низкой, вплоть до 50%. Мощность, подаваемая на светодиод, $I_{led} \times V_{led}$, а мощность, рассеиваемая драйвером, равна $I_{led} \times V_{supply}$ (без учета мощности покоя).

Измерения каждого из светодиодных каналов с помощью токоизмерительных клещей показали что потребляемый ток находится в диапазоне от 357 мА до 370 мА.

Целью микроконтроллеров PIC является реакция на простой набор команды, отправляемые через последовательный интерфейс. При развертывании массив этих драйверов платами будет управлять другой процессор, транслирующий по шине RS485. Для этого я использовал Raspberry Pi с экраном RS485.

Как минимум, PIC должны установить яркость каждого светодиода, которым они управляют, что является текущей операцией прошивки. Однако они могут быть вызваны выполнять более сложные модуляции. Это уменьшит передачу данных требования к шине RS485, потенциально улучшающие качество анимации созданный массивом.

Микроконтроллеры PIC запрограммированы на C, что я и сделал, используя Microchip XC компилятор и программное обеспечение MPLab IDE. Для того, чтобы каждая плата могла однозначно идентифицировать это контрольные данные, они компилируются с уникальным идентификатором. При развертывании 12 платы, обновление прошивки немного трудоемко, особенно с учетом того, что два перемычки также необходимо удалить.

Я обнаружил, что эффективный протокол связи между массивом плат а основной контроллер (Raspberry Pi) представляет собой последовательность байтов с первым однозначно определяющий заголовок и последующие 36 определяющие интенсивность каждого отдельного светодиода. Каждая доска использует свой идентификатор для выбора трех значений в полезной нагрузке. При скорости 115 200 бит/с это теоретически позволяет до 389 бит/с.команды быть отправлено в секунду. Обратите внимание, что платы не отправляют подтверждение, так как это значительно снижает пропускную способность. В Python пакет можно отправить с помощью (фрагмент отсюда):

 def set_color(полезная нагрузка):
    утверждать len(полезная нагрузка) == (3*12)
    usart.write(bytearray([chr(255)]+полезная нагрузка))
    usart.flush()


PIC получают данные UART и таким образом устанавливают выходные ШИМ (фрагмент отсюда):

...
// Сбрасываем, если видим маркер начала пакета.
если (RCREGbits.RCREG == START_PACKET) {
  uart_count = 0;
} еще {
  // Полезная нагрузка пакета.
  uart_data[uart_count++] = RCREGbits.RCREG;
  // Когда мы получили полезную нагрузку, обновляем PWM и настраиваем для следующего пакета.
  если (uart_count == PAYLOAD_SIZE) {
    // Установите рабочие циклы, масштабируйте 8-битный диапазон до 16 бит.
    PWM1DC = uart_data[DRIVER_OFFSET+0] * 256;
    PWM2DC = uart_data[DRIVER_OFFSET+1] * 256;
    PWM3DC = uart_data[DRIVER_OFFSET+2] * 256;
    // Перезагрузить ШИМ.
    ШИМ1LD = 1;
    ШИМ2ЛД = 1;
    PWM3LD = 1;
    uart_count = 0;
  }
}
...


• Отрегулируйте чувствительный резистор CAT4101, чтобы обеспечить подачу ближе к 300 мА (1,5–1,6 кОм).
• Удалите подтягивающий резистор 10K для программирования PIC, так как он не нужен.
• Обновите несуществующий URL-адрес шелкографии на мой новый домен jameswhanlon.com.

• Дизайн платы и исходный код микроконтроллера на GitHub
• RGBW LED Controller v3.1 (Пользовательский гик).
• Создание контроллера освещения RGB (Bigclivedotcom)
• Драйвер светодиодов Easy CAT4101 (инструкции)
• Схемы мощных драйверов светодиодов (инструкции)
• Мощные светодиоды — простейший источник света с цепью постоянного тока (инструкции)
• Re: Помогите понять электрический КПД светодиодов с ШИМ-регулированием (форумы Candle Power)

Пожалуйста, свяжитесь (почта @ этот домен) с любым комментарии, исправления или предложения.

Драйвер белого светодиода с 1 ячейкой | США

Для работы белых светодиодов обычно требуется от 3,5 до 5,5 вольт, так как же использовать
один щелочной элемент на 1,5 В для освещения?.

That’s it – 2 Transistors, 1 резистор и простой трансформатор

Для белых светодиодов требуется от 2,9От 5 В до 4,5 В для работы, поэтому в небольших светодиодных фонариках обычно используются три щелочных элемента для их освещения. Если это элементы типа ААА, то внутренний импеданс батареи (читай: эквивалент встроенного внутреннего резистора в химическом составе элемента) ограничивает ток. Ячейки большего размера (C и D) требуют какого-либо управляющего или балластного резистора. АА находятся прямо на краю, и хотя светодиод ярко светит, он рано гаснет. Типичный номинальный ток для небольшого светодиода составляет около 20-30 мА, а для более мощных светодиодов — до ампера.

Существуют специализированные микросхемы, которые точно контролируют ток, и другие, которые также повышают напряжение питания, так что одна ячейка может зажечь мощный светодиод. Их недостатками (помимо того, что они являются специализированными ИС), как правило, являются их крошечный размер, специально подобранные дополнительные компоненты и критически важные схемы печатных плат.

Схема:
Я видел много дискретных драйверов светодиодов, многие из которых используют таймер 555, но в моей коллекции есть один исключительный дизайн. К сожалению, это не мой дизайн. Это одно из тех «Конечно! Я должен был подумать об этом!» Он был создан Джимом Грантом и был представлен в выпуске Design Ideas EDN от 15 февраля 2007 года. В схеме используется всего четыре компонента (не считая светодиода и батарейки) –
2 common NPN transistors
1 resistor
1 transformer

Хорошо, я уже слышу стоны (даже по сети), но есть хорошие новости! Я только что получил большую ставку по моей страховке. . . Нет, нет, это не так. «Трансформатор» очень и очень простой — небольшой, очень стоковый, открытой формы (они же и самые дешевые), дроссель 100мкГн с добавленными к нему восемью витками провода.

​

​

​

Several Different coils, the form не критично

Для повышения эффективности последовательное сопротивление катушки индуктивности должно быть как можно меньше. Три хороших недорогих кандидата:

Изготовление трансформатора:
 Чтобы модифицировать индуктор, сначала снимите термоусадочную трубку, закрывающую катушку. (Некоторые индукторы будут разомкнуты, и этот шаг не потребуется.) Будьте осторожны, чтобы не перерезать провод под ним. Помогает наклон ножа X-acto.

Обратите внимание на направление наматывания провода и определите «начало намотки». Мы назовем его контактом 1. Это тот, который вы будете подключать к аккумулятору.

. #36 – #26), и намотайте 8 вокруг существующей обмотки в том же направлении.

​

​

We’ll call the start of this контакт 3 обмотки и конечный контакт 4. Контакт 4 будет подключен к соединению резистора / базы транзистора, контакт 1 к батарее, контакт 2 к светодиоду и коллектору Q2, и, наконец, контакт 3 к базе Q2. . Как только новые обмотки будут на месте, повторно оберните их лентой. (Или используйте новую ленту, если хотите.)

Now, wire up the circuit using a proto-board, перфокарта или просто спаяйте детали в произвольной форме. Убедитесь, что все подключено правильно, и подключите к аккумулятору. Если схема не работает, и вы убедились, что все подключено так, как показано на схеме, возможно, перепуталась полярность выводов трансформатора, поэтому попробуйте поменять местами 3 и 4.

Операция:
При первой подаче питания ток протекает через R1 и 8 добавленных витков провода в базу Q2, включая его. Это позволяет току начать протекать через основные обмотки катушки индуктивности. По мере увеличения тока через катушку индуктивности транзистор Q2 в конце концов переходит в режим насыщения (через него проходит максимальное количество тока, которое он может пропустить при этом напряжении), и магнитное поле катушки индуктивности перестает увеличиваться. (Увеличение магнитного поля индуцирует положительный ток, а уменьшение магнитного поля индуцирует отрицательный ток.) ​​Если ток в катушке индуктивности не меняется, то магнитное поле не меняется, и ток во вторичной обмотке с 8 витками не индуцируется. . Это уменьшает ток, протекающий через базу Q2, что, в свою очередь, начинает уменьшать ток коллектора и, следовательно, ток через катушку индуктивности и 8 витков.

Теперь все наоборот. При разрушении магнитного поля индуктора во вторичной обмотке 8 витков индуцируется обратный ток, и транзистор Q2 полностью отключается. Теперь вся эта магнитная энергия в катушке индуктивности должна куда-то уходить, поэтому, поскольку магнитное поле продолжает разрушаться, напряжение на аноде светодиода увеличивается до тех пор, пока не потечет ток и светодиод не загорится.

В конце концов, магнитное поле индуктора достигает нуля, сбросив свою энергию через светодиод, и обратный ток во вторичной обмотке из 8 витков также прекращается, позволяя R1 пропускать ток на базу Q1, начиная цикл заново.

Итак, какова роль Q1 во всем этом? Очевидно, что это не коммутационный элемент, у которого база и коллектор связаны между собой. Q1 обеспечивает точку смещения и температурную компенсацию для Q2. Так как это транзистор того же типа, падение напряжения на его базе будет близко к падению напряжения на транзисторе Q2. Это означает, что очень маленькое напряжение на 8-витковой вторичной обмотке будет иметь большое влияние на Q2.
