Содержание

Монтаж электропроводки своими руками. Прокладка проводки

С чего нужно начинать монтаж проводки

Перед тем, как будут штробиться канавки для кабелей и устанавливаться подрозетники, нужно составить схему электропроводки. В этой схеме указывается точное размещение розеток, выключателей, распределительных коробок и проводов.

Желательно точно предусмотреть размещение и размеры мебели, и даже той, которую планируется покупать в будущем. Это очень важно для правильного размещения розеток и выбора их количества.

Совет! Если пока точно неизвестно, сколько электроприборов будет находиться в комнатах, то нужно ориентироваться на нормативные требования: в жилых комнатах — 1 розетка на 6 м2, ванной и кухне — 2 розетки на 6 м2.

При составлении схемы нужно особое внимание уделить ванной комнате, так как здесь всегда повышена влажность и нужно по максимуму защитить все электроустройства и проводку.

После создания схемы, где все размеры примерные, нужно сделать на стенах разметку, где точно будут указаны все параметры — это поможет правильно проложить кабельную трассу.

При разметке нужно обязательно соблюдать нормативные расстояния между горизонтальной проводкой и потолком (не менее 10.5 см от потолка) и между плинтусами (не менее 15-20 см). Проводка, расположенная вертикально, должна располагаться на расстоянии 10 см от оконных и дверных проемов.

Очень важно, чтобы проводка не соприкасалась с металлическими строительными конструкциями и газовыми трубами (расстояние не менее 40 см).

Все провода должны быть проложены или вертикального, или горизонтально — сокращать путь, прокладывая кабель по диагонали стены до ближайшей розетки, нельзя. Хаотично расположенная электропроводка, в дальнейшем станет сильной помехой во время сверления стен для каких-либо нужд.

Способы прокладки проводов

Существует 3 метода прокладки проводки:

  1. Скрытый

  2. Открытый

  3. Комбинированный

Самым распространенным считается скрытый метод, когда проводка прокладывается под штукатурным слоем в штробах, либо же в гипсокартонных перегородках в специальном рукаве. Однако он и самый непрактичный, так как для ремонтных работ придется разрушать штукатурный слой.

Комбинированный способ наиболее распространен в офисных помещениях, а открытый — в домах (обычно очень старых или деревянных), где невозможна скрытая прокладка.

Как прокладывается скрытая проводка

Скрытая проводка располагается в специальных пустотах элементов здания: перегородках, подвесных потолках, в полу, плитах перекрытия. Для прокладки проводки в квартире нужно проштробить канавки глубиной до 2 см и сделать углубления для выключателей и розеток. Далее штроба заштукатуривается предварительно приготовленным раствором.

Очень удобно, когда провод проложен в защитном рукаве.

Это позволяет в дальнейшем без разрушения штукатурного слоя заменять или ремонтировать проводку.

При прокладке проводов в ванной, нужно обязательно защитить их ПВХ-оболочкой.

Важно! Защита проводов оболочкой из металла или стальными трубами — является грубейшим нарушением электробезопасности.

Как прокладывается открытая проводка

Открытая проводка располагается в плинтусах или пластиковых трубах на любой удобной высоте. Все, что нужно при прокладке такой проводки — это максимальная защита от возможного возгорания во время различных неполадок.

Обеспечить такую защиту можно, выполняя следующие правила:

  • Не компонуйте вместе силовой, слаботочный и осветительный провода

  • Выбирайте плинтус из электроизоляционных негорючих материалов

  • Не размещайте провода в местах частого перемещения людей

Установка УЗО — устройств защитного отключения

Установка УЗО в современной квартире стала обязательной, поскольку благодаря им повышается электробезопасность и скорость ремонта неполадок в электросети.

  1. Выбирая УЗО для ванной комнаты, нужно смотреть только на приборы класса А, которые могут выдержать силу тока до 30 мА.

  2. Для розеток нужны автоматы класса B на 25 А и на 30 А.

  3. Для осветительной линии нужны УЗО класса B на 10-16 А.

Наиболее удобными являются УЗО, совмещенные с автоматическим выключателем, который сможет обезопасить электролинию от кроткого замыкания и утечки.

Как правильно выбрать провод

Для прокладки электропроводки лучше всего выбирать медный провод, так как он обладает самой лучшей электропроводностью, лучше гнется и при этом считается менее ломким.

В квартире понадобится несколько типов таких проводов:

ВВГ-5*6 — 5-жильный провод с сечением в 6 мм2 (для 3-фазного питания).

ВВГ-3*2.5 — 3-жильный провод с сечением 2.5 мм2 (соединяет щиток с распределительной коробкой, а распределительную коробку с розетками).

ВВГ-3*1.5 — 3-жильный провод с сечением 1.5 мм2 (необходим для соединения распределительной коробки с выключателями и осветительными приборами).

ВВГ-2*6 — 2-жильный провод с сечением 6 мм2 (соединяет распределительный щит со щитом освещения).

Монтаж скрытой и открытой электропроводки

Монтаж скрытой проводки в квартире

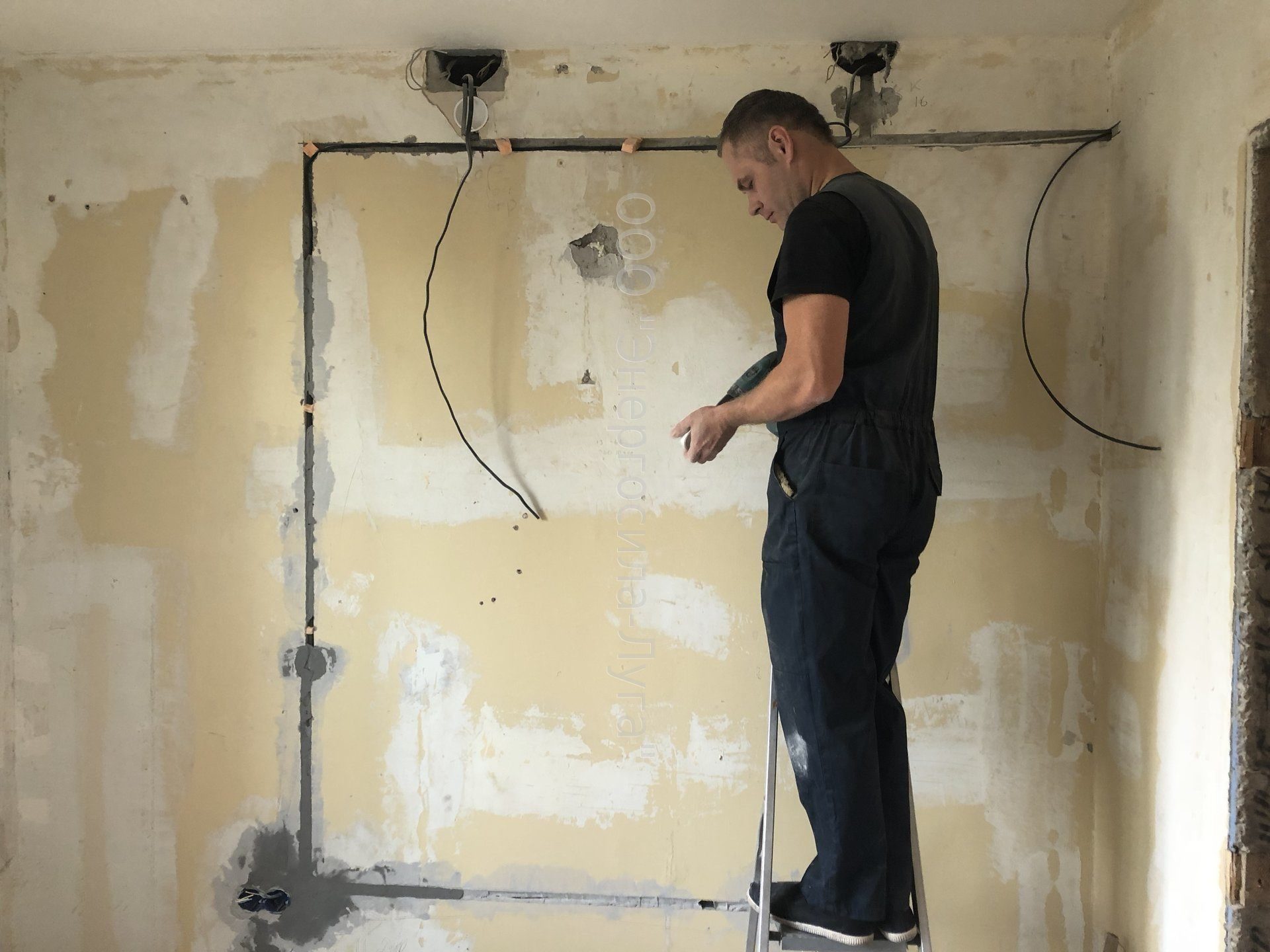

Для монтажа скрытой проводки нужно проштробить отверстия в стенах. Для этого понадобятся соответствующие инструменты: болгарка с алмазным диском, режущим бетон, молоток и монтажное зубило.

При помощи этих инструментов выдалбливаются углубления в стене с такими параметрами:

После того как углубления будут подготовлены, необходимо нарезать все кабеля на нужные куски кабеля (+10 см к каждому куску для соединения их между собой). Все кабеля после нарезки затягиваются в гофру.

Теперь все кабеля нужно вставить в штробу и закрепить в ней при помощи строительной смеси. Смесь укладывается небольшими отрезками — через каждые 50 см.

В тех местах, где провода будут отходить к выключателям и розеткам, производится установка распределительных коробок.

После установки распределительного короба, в него заводятся, соединяются и изолируются все провода.

Затем провода протягиваются к розеткам и выключателям и заводятся в подрозетники, которые после этого обмазываются вокруг раствором.

Монтаж открытой проводки

При монтаже открытой проводки нужны будут специальные короба или же кабель-каналы. Именно в них будет укладываться провод.

Первое, что нужно сделать — это наметить места прокладки проводов и просверлить отверстия под дюбели на промежутках по 0.5 метра. Затем можно поставить короба, проложив в них провод, и закрепить их саморезами.

Далее устанавливаются розетки, выключатели и распределительные короба — все точно так же, как и в случае со скрытой проводкой, разве что не нужно штробить отверстия.

Важно! После соединения всех проводов (и для закрытой, и для открытой проводки), нужно обязательно проверить верность прокладки проводки тестером, а уже потом закрывать короба крышками и подключаться к общей сети.

Как устанавливаются розетки и выключатели

Монтаж розеток и выключателей также разделяется на: открытый и скрытый способы.

При скрытом при помощи специальных насадок на перфораторе выдалбливаются отверстия. Размер насадок подбирается в соответствии с размерами подрозтеника.

При открытом способе подрозетники просто крепятся к стене на клей или при помощи саморезов, шурупов.

Подключение к общей электросети

Чтобы в доме, наконец, появилось электричество, и все труды на прокладку проводку оправдали себя, нужно подключиться к общей электросети. Для этого нужно получить разрешение на подачу электроэнергии и напряжения. Как это сделать? Для этого потребуется заключить договор с компанией, которая проведет приемо-сдаточное испытания и вынесет решение о подключении дома к источникам электроэнергии.

Все приведенные здесь указания являются общими, поэтому каждый владелец квартиры или дома должен, прежде всего, ориентироваться на индивидуальные особенности своего жилища, и в соответствии с ними начинать прокладку электропроводки.

Видео по монтажу проводки

В помощь каждому хозяину 4 части видеоролика о правильной прокладке проводки. Подробный и понятный пошаговый курс.

Часть I:

Часть II:

Часть III:

Часть IV:

Больше информации

Задать вопрос

Монтаж электропроводки

Монтаж скрытой и открытой электропроводки

Вы начали ремонт в квартире или новое строительство загородного дома в Санкт-Петербурге или Ленинградской области, наметили план работ, определились с количеством и мощностью электропотребителей. Если принято решение все делать самостоятельно то пришло время провести монтаж электропроводки своими руками. Открытый или скрытый способ монтажа проводки в квартире, загородном доме, частном коттедже или на даче зависит от материала строительства и финансовых возможностей.

Содержание статьи

Электромонтажные работы мы будем проводить согласно разработанному проекту, в котором прописан способ монтажа электропроводки.

В основу этого документа, который в последствии облегчит Вам жизнь, положим два принципа: удобство использования и безопасность. Если для самостоятельного выполнения электромонтажных работ не не хватает времени или квалификации, дам пору советов, что нужно учитывать при определении технического задания для организации занимающейся монтажом электропроводки в Санкт-Петербурге. Один из важнейших факторов для выбора подрядчика, время работы на рынке. Помните, компании долгое время занимающиеся монтажом и заменой электропроводки имеет большой опыт и берегут свое честное имя. Варианты некачественного монтажа исключены практически полностью. Все отработано до мельчайших нюансов. Проводя монтаж электропроводки своими руками можно немного выиграть в цене, но качество и скорость могут пострадать. Мы в своей компании за счет быстрой и слаженной работы коллектива способны держать низкие цены на монтаж электропроводки, без ухудшения качества. За многие годы работы сданы в эксплуатацию десятки промышленных объектов, выполнен монтаж электропроводки в сотнях частных домах и коттеджах, тысячи отработанных заказов в панельных кирпичных и монолитных домах по монтажу электропроводки квартирах типовых и элитных планировок.
Второй, немаловажный фактор, является стоимость работ. Прайс-лист на монтаж электропроводки можно посмотреть в разделе Цены.

Монтаж кабельных трасс

Монтаж кабельных трасс при монтаже электропроводки осуществляется в соответствии с существующим проектом. Кабели прокладываются различными способами. В зданиях и сооружениях применяется скрытый или открытый монтаж кабельных линий. Монтаж скрытой электропроводки бывает двух видов, сменяемой и несменяемой (замоноличенной). Несменяемый монтаж электропроводки в квартире допускается в зданиях со строительными конструкциями, выполненными из негорючих материалов (ПУЭ Глава 7.1 Раздел: Электропроводки и кабельные линии. Пар. 7.1.37.). Во всех остальных случаях должна быть предусмотрена замена кабеля. Открытый монтаж осуществляется в коробах, кабель-каналах, по лоткам или непосредственно по поверхности строительных конструкций. Правила монтажа отрытой электропроводки подробно описаны в ПУЭ (Глава 2. 1. Электропроводки Раздел: Открытые электропроводки внутри помещений).

Монтаж и установка коробок

Виды монтажных коробок

Электрические коробки для работы с проводами и кабелями подразделяются на несколько видов: по функционалу – распределительные, протяжные и установочные (подрозетники), и по способу монтажа – наружные и внутренние. Далее мы рассмотрим, для чего необходима та или иная коробка, способы использования и правила монтажа.

Распределительная коробка

Название говорит само за себя – распределительная. В коробке осуществляется соединение проводов и кабелей по определенной проектом схеме для распределения электропитания по потребителям. Обычно в распред коробку приходит от трех до пяти шести кабелей которые расключаются определенным образом для правильной работы электрических цепей. Встречаются коробки и с большим количеством проводов, но они получаются достаточно громоздкие и неудобные в обслуживании. Особенно когда производивший монтаж электропроводки электрик не занимается текущим обслуживанием дома ими квартиры.

Протяжные коробки

Обычно протяжные коробки применяются при крупнопанельном домостроении и представляют пластиковую коробку круглого или прямоугольного сечения замурованную в бетоне. К ним подходят трубки соединенные с распределительными и монтажными коробками через которые после возведение здания электромонтажники протягивают провода или кабели. Проектировщики плит перекрытий стеновых панелей совмещают протяжные коробки для более быстрого монтажа электропроводки. После проведения электромонтажных работ все штукатурится легко удаляемым раствором. Обычно это гипсовые смеси или гарцовка.

Установочные коробки (подрозетники)

Для монтажа оконечных устройств, розеток, выключателей, диммеров, переключателей и различных регуляторов используются установочные коробки или в быту подрозетники. Обычно круглые, выполненные из негорючей пластмассы, имеют два или четыре отверстия для винтового крепежа. В некоторых магазинах еще можно купить металлические установочные коробки под разжимной крепеж. Но современные производители сейчас практически не выпускают розеток с подобной системой монтажа, и соответственно в строительстве металлические монтажные коробки использовать не целесообразно.

Подробнее…

Монтаж скрытой электропроводки

Практически всегда при монтаже вновь возводимых зданий применяется скрытая электропроводка. Отсутствие прямого доступа к проводим и кабелям не специалистов обеспечивает надежность скрытого типа монтажа. Эстетическая сторона тоже имеет немаловажное значение. Для прокладки на этапе строительства в стены и потолки закладываются специальное трубы, монтируются установочные, распределительные и протяжные коробки. Скрытая проводка прокладывается по этим каналам с применением специальных «кондукторов». Монтаж электропроводки осуществляется быстро, технологично и с минимальными затратами.

Рекомендации и вопросы по монтажу скрытой проводки

Штробление под скрытую электропроводку

Нам часто задают вопрос о штроблении стен для скрытой проводки. В интернете полно сайтов с утверждениями о запрещении штробления несущих стен, или невозможности горизонтальных штроб. Пишут об этом те, кому не хочется выполнять тяжелую работу или нет профессионального алмазного оборудования. С полной ответственностью заявляю, резать штробы под скрытую проводку можно (прямого запрете нет ни в Гостах, ни в СНиПах, ни в ПУЭ). Правда одно ограничение есть, не должна быть задета несущая арматура, которая расположена примерно на глубине 20 мм. Единственные, кто действительно запретил в законе от 2011 года штробление стен и потолков – это правительство Москвы. Заметьте, не ГосСтрой, не эксперты, а правительство Москвы. В их понимании обычные люди, которые решили поменять проводку в квартире, должны проложить ее открыто и с этим жить долго и счастливо.

Скрытая проводка в стяжка пола

Подробнее. ..

Монтаж открытой проводки

В каких случаях целесообразно выполнять монтаж скрытой проводки? Такой вопрос нам задают достаточно часто. Ответить однозначно достаточно сложно, все зависит от массы факторов. При заказе компании для монтажа электропроводки необходимо понимать, что должно быть на выходе, расставлены приоритеты. Открытая проводка имеет свои достоинства и недостатки. К достоинствам относятся, простота монтажа и дальнейшего технического обслуживания. Но наверное основное это низкая стоимость работ. Недостатком является эстетическая сторона проводов проложенных по стенам и потолкам, в определенных случаях легкий доступ может сыграть злую шутку. К сожалению, у нас еще много различных вандалов и охотников за цветными металлами которые могут повредить открытую проводки или сдать ее на металлолом.

Открытая проводка в квартире и офисе

Применение открытой электропроводки в квартире является не целесообразным. Обычно при ремонте любой человек знает, какое будет электрооборудование, места расположения мебели, поэтому правильно рассчитать нагрузки и расположение розеток несложно. Плюс в квартире играют маленькие дети, у многих живу домашние животные, а это не только аквариумные рыбки. Кошки и собаки вполне могут повредить открытую проводку.

В офисных помещениях монтаж открытой проводки осуществляется значительно чаще. Обычно кабели прокладывают в кабель каналах и закрывают крышками. Это дает возможность, в случае необходимости, модернизировать электропроводку, добавить дополнительное рабочее место, провести дополнительное освещение. Скрытая проводки не дает такого пространства для маневров, без серьезных «разрушений». Да и к дизайну в офисе предъявляются меньшие требования

Вывод
Монтаж открытой проводки лучше применять в офисных и производственных помещениях, в квартирах более актуальна скрытая электропроводка.

Подробнее…

Электропроводка в квартире своими руками + фото

Главным видом энергии в частных домах и квартирах по-прежнему остается электричество. С каждым годом число электроприборов стремительно растет, а соответственно и меняются требования к качеству проводки.

Помните, что электропроводка в квартире проводится индивидуально, поэтому можно рассмотреть лишь основные принципы. Электричество ведется через распределительный щит, который может располагаться на стене, либо в нише. Оптимальным вариантом является расположение щита около входа в квартиру.

Проводка в гофре

При расположении распределительного щитка за пределом квартиры, от него протягивается провод из меди к щиту в помещении. Для удобства доступа лучше расположить щит на высоте не более 2 м от пола. Внутри должны располагаться автоматы, УЗО и непосредственно электрический счетчик.

В квартирах используется несколько линий электропроводов, используемых для питания потребителей: осветительные приборы, розетки, кухонная бытовая техника.

Обратите внимание! Для подключения стиральной машины также стоит предусмотреть отдельную линию питания.

Правила проведения электричества

Проводка по квартире В квартирах предусматривают электрические провода, скрытые слоем штукатурки. При частичной отделке стен сайдингом, гипсокартонном или вагонкой, провода из штукатурки протягивают в гофре. Чтобы сделать скрытую электропроводку в поверхности стены проделывают штробу глубиной до 2 см с помощью зубила и молотка, или болгаркой. Все зависит от материала стен. Чтобы уменьшить количество пыли, поверхность увлажняют.

Прежде чем начать штробирование, необходимо нанести разметку. В изготовленную лунку укладывают провод, замазывают алебастром, а затем оштукатуривают. Для дополнительной защиты провода, его можно протянуть в рукаве или трубе, но стоимость монтажных работ при этом увеличится.

Замена электропроводки
Обратите внимание! Вся проводка должна проходить прямо, без углов и наклонов, чтобы в дальнейшем у вас не возникло трудностей с вбиванием гвоздей в стену при необходимости.

Для протягивания электрической проводки в квартиру стоит остановиться на одножильном электропроводе из меди в ПВХ изоляции. В этом случае снижается риск окисления по сравнению с многожильными проводами. А медь обладает более высокими прочностными характеристика и меньшим сопротивлением, чем алюминий.

Что касается розеток и выключателей, то здесь предпочтение отдается пластмассовым коробкам соответствующего размера. Коробки под розетки фиксируются в стену с помощью алебастра.

Освещение, розетки и выключатели

Двухклавишные выключатели
  1. Распределение проводки из распредкоробки Для оптимального количества искусственного света в комнате должен быть один общий источник света и при необходимости дополнительные приборы. При монтаже розеток рассчитывайте их количество с учетом того, что на 6 кв. м должна быть одна розетка. Если их будет больше, это только повысит функциональность и удобство помещения.
  2. Поскольку кухня оснащена множеством бытовых приборов, то в ней монтируют не меньше 3 розеток, независимо от метража. В ванной комнате хватит двух розеток, защищенных УЗО. В комнатах стоит сделать 4 розетки, к которым будет свободный доступ.
  3. Сделайте выбор в пользу двухклавишных широких выключателей, которые очень удобны в использовании. Их располагают внутри комнаты рядом с дверью на высоте 0,75 м. Учтите, что при открытой двери доступ к выключателям не должен быть прегражден.
Розетка с латунными контактами и керамическими внутренностями
Обратите внимание! При покупке розеток и выключателей стоит остановиться на изделиях с латунными контактами и внутренностями из керамики.

Монтажные работы

Распредкоробка с проводами

При наличии одной линии питания, магистральный провод проводится от распределительного щита на лестничной площадке в квартиру. Уже от провода с помощью распределительной коробки и электропроводки проводится электричество во все комнаты.

Обратите внимание! Следует оставить 10 см запас провода в коробке для проведения возможных ремонтных работ.
Схема подключений линий электропроводки

На сегодняшний день новостройки имеют несколько линий питания. В этом случае от защитного прибора электросети протягиваются несколько проводов индивидуально к каждой линии потребления. Такой вариант увеличивает затраты электропроводки, приборов, финансовые затраты, но в разы увеличивает надежность электрической сети и облегчает выявление поломок.

Обратите внимание! Прежде чем начинать работы с электричеством, необходимо обесточить сеть.

Как выбрать провод

Распредкоробка с состыковкой квартирного и подъездного кабелей

Сечение электрического провода зависит от допускаемой плотности тока. Выбирая из стандартного ряда сечений, необходимо делать округление в сторону увеличения. При соединении электропроводов в соединительной коробке используют паяльник со сплавом олова. Для проведения этой работы вам потребуется много времени, однако это значительно повышает надежность соединения. Флюсом может выступать любая кислота, за исключением канифоли. Недопустимо использовать скрутку для соединения проводки, поскольку это не только опасно, но и значительно затрудняет процесс ремонта в ходе эксплуатации.

Завершающим этапом проведения электропроводки в квартире станет протягивание провода к автомату питания, после того, как вы удостоверитесь в работоспособности электрической цепи.

Рекомендуем:

Видео

Узнайте, как соединить провода в распредкоробке:

Фото

Замазанная алебастром проводка Установка выключателя Установка розетки при монтаже электропроводки Схема подключений линий электропроводов к электроприборам Распредкоробка Проводка в штробе Проводка в комнате в штробах Проводка в гофрированной трубе Проводка скрытая под плинтусом Прокладка проводки в коробе из гипсокартона Пластмассовые коробки под розетки Отвод фазы со стояка к новому автомату Дифференциальный аппарат для проводки

Монтаж и замена проводки в квартире по доступной стоимости в Екатеринбурге

Предлагаем скидку на наши услуги для жителей домов, относящихся к управляющим компаниям:
  • УК “ЮГ-энерго”
  • УК “Евразийский расчетный центр”
  • УК “Адмиральский”
Скачать льготный прайс-лист

Цены на Замену, монтаж электропроводки без скидки

виды работ ед. изм. стоимость, руб

Установка звонка шт. 100
Установка клеммной группы шт. 100
Переборка щита на лестничной клетке шт. 1000
Установка и Подключение щита  до 12 модулей шт. 1250
Монтаж соединений в распаячной коробке (пайка) шт. 150
Установка распаячной коробки в кирпичной стене шт. 150
Уставновка внейшей распаячной коробки шт. 200
Установка протяжной коробки шт. 200
Укладка стальных труб ДУ15 2.8 мм (сварка, изгиб) м п. 250
Установка распаячной коробки в бетонной стене шт. 250
Монтаж автомата однополюсного шт. 300
Установка автомотических выключателей, УЗО, ДИФ шт. 300
Монтаж стальных лотков м п. 300-500
Монтаж рубильника шт. 3100
Подключение силовой линии в щите шт. 350
Установка и расключение распределительной коробки шт. 350
Установка и Подключение щита  до 24 модулей шт. 4000-5000
Монтаж электрощита навесного шт. 500
Монтаж автомата трехполюсного шт. 600
Установка и Подключение щита  до 48 модулей шт. 6000-10000
Монтаж DIN рейки в электрощите шт. 70
Монтаж соединений в распаячной коробке (клеммы) шт. 70
Монтаж электрощита встроенного (кирпич) шт. 700
Установка трансформатора тока шт. 700
Монтаж электрощита встроенного (бетон) шт. 800
Прокладка кабеля
Прокладка кабель-канала пластик свыше 40 мм м.п. 100
Прокладка провода на изоряторах (ретро) м п. 100
Прокладка кабеля общим сечением до 13 мм в сплошных перекрытиях м. п. 110
Затяжка кабеля общим сечением до 13 мм в трубу м.п. 20
Прокладка кабеля общим сечением до 13 мм в металлическом лотке м.п. 25
Прокладка металлического лотка м.п. 250
Прокладка гофротрубы до 25 мм м.п. 30
Прокладка кабеля общим сечением до 13 мм в кабель – канале м.п. 35
Прокладка гофротрубы свыше 25 мм м. п. 40
Прокладка слаботочного кабеля (ТВ, телефон, интернет) м п. 40
Прокладка пластиковой трубы до 25 мм м.п. 70
Прокладка кабель-канала пластик до 40 мм м.п. 80
Прокладка кабеля общим сечением до 13 мм м.п. 80
Прокладка силового провода м п. 80
Прокладка пластиковой трубы свыше 25 мм м. п. 85
Штробление, пробивка отверстий
Проходные отверстия под кабель до 350 мм  пеноблок, гипс шт. 100
Пробивка ниш в стенах(600*600*150)  пеноблок, гипс шт. 1200
Проходные отверстия под кабель до 350 мм  бетон шт. 150
Штроба  пеноблок, гипс м.п. 150
Пробивка гнезд под монтажную коробку пеноблок, гипс шт. 200
Пробивка ниш в стенах(600*600*150)  кирпич шт. 2000
Штроба  кирпич м.п. 250
Пробивка гнезд под монтажную коробку кирпич шт. 300
Штроба  бетон м.п. 300
Пробивка ниш в стенах(600*600*150)  бетон шт. 3000
Пробивка гнезд под монтажную коробку бетон шт. 400
Проходные отверстия под кабель до 350 мм  кирпич шт. 80



Монтаж электрической проводки

Компания оказывает комплекс услуг по замене электропроводки в Екатеринбурге и другим видам электромонтажа:

  • розеток и выключателей;
  • осветительных приборов;
  • подключению крупной бытовой техники;
  • устройству заземления;
  • обустройству теплого пола;
  • установке антенн;
  • распределительного щита.

Отключение от электропитания выявляет всю степень зависимости жителей города от него. Наша деятельность направлена не только на устранение мелких неполадок. Мы производим полную реставрацию старой проводки, осуществляем проведение коммуникаций в новостройках.



Особенности замены проводки

Электрические коммуникации в домах, построенных четверть века назад и раньше, совсем не рассчитаны на тот уровень потребления энергии, которым пользуется в настоящее время каждая семья. Мы проводим доступную по стоимости замену электропроводки в квартирах Екатеринбурга. После наших мероприятий можно спокойно пользоваться электроприборами, видео- и аудиоаппаратурой, не опасаясь коротких замыканий в сети.

В новостройках необходимо еще до финишной отделки выполнить электромонтажные работы. В новой квартире сразу прокладываются на основании разработанной схемы качественные медные провода. Мощность закладывается с запасом, с расчетом приобретения новинок техники. Цена монтажа электропроводки, установки розеток, люстр и других светильников представлена в нашем прайс-листе.



Преимущества заказа услуг в нашей компании

Электрика – тот сегмент деятельности, где работу должны выполнять профессионалы. Грамотная разводка, подключение к электрощитку с соблюдением всех нормативов – залог безаварийной и безопасной эксплуатации системы на долгие годы вперед. Вызов электрика от компании «Сказано-Сделано» дает заказчику следующие выгоды:

  • сотрудничество на основании договора;
  • гарантийные обязательства фиксируются официально;
  • оказывается помощь в расчете необходимых точек подключения, мощности проводов;
  • проводим все мероприятия в комплексе, включая штробление стен;
  • стоимость работ на замену электропроводки в квартире доступна каждой семье.
Модернизация электрооборудования

| RAND Engineering Architecture, ЦОД

Я живу в довоенном кооперативе с очень старой электрической системой. Предохранители регулярно перегорают даже при включении осветительных приборов, таких как тостер или утюг. Несколько других акционеров, с которыми я разговаривал, сталкиваются с той же проблемой. Как совет директоров определяет, нужно ли всему зданию модернизировать свою электрическую систему или проблема заключается в отдельных квартирах? И кто несет ответственность за стоимость обновления: кооператив или акционеры, которых это коснулось?

Субметры измеряют потребление электроэнергии в отдельных квартирах.

Если вы и другие акционеры постоянно перегораете предохранители в старом здании, скорее всего, проблема распространяется на все здание, особенно если исходная электрическая система не заменялась или не модернизировалась в течение длительного времени (если вообще). Модернизация электрической системы здания увеличит общую электрическую мощность. Эта увеличенная мощность даст акционерам возможность использовать больше электроэнергии, но только в том случае, если существующая проводка в отдельных единицах может справиться с этим. Таким образом, даже после капитальной модернизации акционерам может потребоваться устранение недостатков в электрических компонентах в своих квартирах.

В Нью-Йорке компания Consolidated Edison обеспечивает электроэнергией объекты недвижимости. В типичной установке основные обслуживающие устройства Con Ed входят в здание в пределах границы собственности или конечной зоны. Эта точка является началом внутренней электрической системы здания. Основные проводники проходят от оконечной коробки через кабелепровод или кабельные каналы к сервисным выключателям, которые, в свою очередь, обеспечивают питание различных панелей, центров нагрузки оборудования и / или блоков счетчиков.

Главный счетчик и субметры

В некоторых случаях используется главный счетчик для измерения количества электроэнергии, используемой в здании в целом. Жители оплачивают эту стоимость как часть своего ежемесячного счета за техническое обслуживание, который распределяется в зависимости от использования. В других случаях предоставляются индивидуальные банки счетчиков квартир, и жители платят за собственное потребление электроэнергии непосредственно Con Ed или другой фирме, занимающейся подсчетом.

Из блоков счетчиков (или главных щитовых щитов) общие или индивидуальные электрические стояки обеспечивают обслуживание либо ряда квартир, либо отдельных блоков, соответственно. В случае стояков общей линии ответвления соединяют стояки с каждой квартирной панелью.В любом случае электричество подается к блоку предохранителей или панели автоматического выключателя в каждой квартире, после чего электрическое питание передается в отдельные цепи, которые подают питание на розетки и освещение.

Выделенные цепи рекомендуются для тяжелых устройств, таких как кондиционеры, посудомоечные машины и сушилки.

Во многих довоенных зданиях было всего два или четыре контура на квартиру, что было более чем достаточно, когда здания были построены. Однако современные требования к электричеству часто превышают возможности старых электрических конфигураций. Часто перегорающие предохранители могут быть признаком того, что существующей установки в вашей квартире недостаточно для обычного использования электроэнергии.

Добавление новых цепей и, следовательно, большего количества розеток в вашем блоке снизит нагрузку на существующие цепи. В частности, вы можете подумать о выделенных схемах для сверхмощных приборов, таких как кондиционеры, посудомоечные машины, сушилки и тому подобное.Такие цепи большой мощности помогут предотвратить перегрузку и снизить вероятность электрического пожара, особенно в старых системах электропроводки, которые могут изнашиваться.

В любом случае, первым шагом в определении того, какие компоненты необходимо модернизировать, является проведение корпорацией собственников обследования электрической системы здания для оценки выявленных недостатков и жалоб и определения состояния, ожидаемого срока службы и ожидаемой стоимости замены электрического оборудования. компоненты. Жители, которые испытывают проблемы, могут также захотеть провести оценку электрических компонентов в своих собственных квартирах, особенно если будет установлено, что общая электрическая система здания способна выдерживать текущие нагрузки.

Расчет нагрузки

Если акционеры запрашивают дополнительную мощность в здании из-за увеличения использования, электрическая оценка должна включать расчет нагрузки, чтобы определить, какая дополнительная мощность, если таковая имеется, требуется. Строительный кодекс Нью-Йорка определяет три типа электрических нагрузок: осветительную и общую нагрузку на розетку, нагрузку на кухонные приборы и нагрузку для кондиционирования воздуха. Также часто рассчитываются текущее использование и требования для разумных будущих требований.Допустимая нагрузка для всех квартир и мест общего пользования суммируется и сравнивается с существующей нагрузочной способностью здания, чтобы определить, требуется ли модернизация электрооборудования.

Если потребляемая нагрузка превышает мощность, основная мощность в здании должна быть увеличена на
.

Если потребляемая нагрузка превышает мощность, то в конечном итоге необходимо увеличить основную мощность здания. Однако перед установкой дополнительных электрических услуг корпорация владельцев должна подать запрос в Con Ed, указав, почему требуется дополнительная мощность (например, для установки оконных кондиционеров).Если только несколько жителей хотят больше энергии для своих квартир, спрос может не оправдать потребность в большей мощности от Con Ed.

Иногда потребность в повышенной мощности находится в пределах общей вместимости здания, за исключением нескольких жителей, которые особенно загружены. В таких случаях модернизация будет ограничиваться подачей дополнительной энергии в эти отдельные квартиры, обычно за счет новых стояков. Однако, как только некоторым жильцам будет разрешено увеличить электрическую мощность, другие могут запросить то же самое. Корпорация собственников может тогда оказаться в положении, когда ей потребуется больше мощности для здания в целом, и, как описано выше, ей придется запросить ее у Con Ed.

Кто платит за обновление?

Ответ на вопрос, кто оплачивает стоимость обновления электрического оборудования, определяется причинами и объемом обновления. Если модернизация вызвана общим спросом акционеров на большую мощность, особенно если спрос превышает текущую мощность, корпорация собственников обычно берет на себя расходы.(В такую ​​модернизацию обычно включаются две цепи электроприборов на кухне каждой квартиры). Однако индивидуальные акционеры несут ответственность за любые расходы, связанные с подведением дополнительной мощности к своей квартирной распределительной коробке из-за особых требований или чрезмерно интенсивного использования. Аналогичным образом, модернизация электрических компонентов, расположенных после сервисной коробки квартиры (например, новые цепи или проводка в квартире, помимо стандартных двух цепей устройства), также обычно оплачивается акционером.

После модернизации корпорация собственников должна будет решить, как взимать плату за дополнительную электрическую мощность. Если в каждой квартире есть свой субсчетчик, акционер будет платить за электричество напрямую Con Ed или фирме, занимающейся подсчетом. Если, однако, корпорация собственников взимает плату за электроэнергию как часть ежемесячной платы за обслуживание, ей необходимо будет определить, как распределить затраты, чтобы справедливо отразить различные уровни использования среди жителей.

Наконец, имейте в виду, что модернизация электрооборудования – это разрушительный процесс, включающий временное отключение электричества, снос стен и возможность нарушения асбеста и, особенно в довоенных зданиях, краски на основе свинца.Разрешение на работу должно быть получено в Департаменте строительства, а также необходимо будет провести обследование асбеста, прежде чем можно будет начать работу.

Стивен Вароне , AIA – президент, а Питер Варсалона , PE – руководитель RAND Engineering & Architecture, DPC . Эта колонка была первоначально опубликована в апрельском номере журнала Habitat Magazine за 2003 год.

БОЛЬШЕ СПРОСИТЕ СТАТЬИ ИНЖЕНЕРА

Как справиться с электрическим пожаром в квартире

Пожары – обычная домашняя опасность.Если вы живете в маленькой квартире, то знание того, что нужно делать, чтобы справиться с электрическим возгоранием, когда вспыхнет электрический пожар, однажды может спасти вам жизнь. Одно только умение обращаться в службы экстренной помощи или поднимать тревогу может не помочь. Эти пожары распространяются довольно быстро и требуют специальных огнетушителей. Что может спасти вас, так это наличие ума и знания о вещах, о которых пойдет речь в ходе этой статьи.

Итак, приступим.

Причины электрического пожара

Не все электрические пожары начинаются с искр.Иногда это просто мерцающий свет, а иногда необычный запах, похожий на горящий утеплитель. Печально то, что чаще всего люди ожидают возникновения пожара на кухне только от легковоспламеняющихся веществ.

Около 500 странных смертей происходит каждый год из-за домашнего электрического пожара. Вот некоторые из наиболее распространенных причин или провоцирующих факторов электрических пожаров.

1. Старая электропроводка

У проводов тоже есть срок годности. Большинство людей просто предполагают, что провода, использованные при постройке дома, останутся подключенными постоянно.Провода также потеряют свою эффективность из-за износа и могут иметь разрывы или разрывы их внешнего изоляционного слоя. В случае скачка напряжения поврежденная изоляция может быть смертельной.

2. Старые электрические приборы

Это общеизвестно. У бытовой техники и устройств есть срок службы. Чем старше они становятся, тем менее эффективны. Как только механическое устройство исчерпывает ожидаемый срок службы, его, безусловно, следует рассматривать как пожароопасный и немедленно заменять.

3. Перегруженные цепи

За последние несколько десятилетий каждая цепь внутри устройства или даже основные электрические цепи были оснащены предохранителем или автоматическим выключателем для защиты от скачков напряжения. Однако со временем предохранители становятся слабыми и иногда полностью выходят из строя. Это приводит к перетоку избыточной мощности, перегрузке цепи и возникновению смертельных электрических пожаров.

Если вы замечаете постоянное отключение в MCB, пора проверить цепь.

Что делать при пожаре?

Никогда не пытайтесь тушить домашний пожар, обливая его водой. Если вы не уверены в природе пожара, используйте методы тушения пожара, отключив подачу кислорода. Постарайтесь сохранять спокойствие и следуйте инструкциям, описанным ниже.

1. Найдите источник

Если огонь не настолько велик, что вам нужно немедленно эвакуироваться, попытайтесь определить источник пожара. Все ваше здание может быть спасено от другого эпизода «Гренфелла», если вы обнаружите источник пожара и потушите его.Вы можете спасти сотни жизней.

Ищите искры, сильный запах гари и пламя максимальной интенсивности. Их часто можно найти ближе к фактическому источнику.

2.

Попытка отключить питание

Если возгорание вызвано неисправным прибором, попробуйте отключить его от сети. Если вам удастся это сделать, вы можете приступить к тушению пламени следующим образом. Ни в коем случае не пытайтесь вытащить вилку из розетки, если провода влажные или поблизости есть легковоспламеняющиеся вещества. Вы можете ударить себя электрическим током или вызвать взрыв.

3. Попробуйте потушить пламя

Большинство строителей предписывают размещать огнетушители на кухнях отдельных помещений. Если он у вас есть, используйте его. Также убедитесь, что на огнетушителе написано A-B-C на корпусе. Это огнетушители, которые пригодятся для тушения широкого спектра пожаров.

Если у вас нет огнетушителя, используйте альтернативные источники. Пищевая сода может погасить небольшое пламя. Плотные одеяла или ковры могут перекрыть доступ кислорода и тем самым убить огонь.Оповестите охрану или сами вызовите пожарную команду.

4. Избегайте непосредственной опасности и бегите.

Тушение огня не означает, что вы вне опасности. Вдыхание дыма или паров может привести к смерти. Окись углерода, содержащаяся во вторичном дыме, может убить вас из-за удушья. Сажа или пыль от огня могут попасть в дыхательную систему и остановить работу легких, в результате чего вы задохнетесь и умрете.

Как только вы потушите огонь и уничтожите источник огня, эвакуируйтесь вместе со своей семьей.Подождите, пока прибудет пожарная команда, чтобы провести чистку, чтобы убедиться, что место безопасно для проживания.

Будьте в курсе. Остаться в живых

Мир все еще восстанавливается после трагического инцидента, когда башня Гренфелл загорелась. Ходят слухи, что это произошло из-за электрического пожара. Иногда быть хорошо информированным и проявлять присутствие духа – вот что спасает.

Давайте сделаем так, чтобы эта информация дошла до всех вокруг нас. Не позволяйте другому зданию гореть и уносить с собой жизни.

Спасибо!

Знакомство с электрической панелью вашего дома

Эта старая электрическая панель с четырьмя ввинчиваемыми предохранителями и двумя выдвижными предохранителями выглядит новой по сравнению с панелью в моей первой квартире. Источник – HomeSkills Wiring

Даже если вы не особо разбираетесь в том, что делаете своими руками, и даже если вы не выполняете свои собственные проекты по электромонтажу, как домовладельцу или как жителю квартиры важно понимать свою электрическую панель. Если, скажем, вы переезжаете в свою первую квартиру, вы можете обнаружить устаревшую электрическую систему, которая не позволит вам пользоваться феном при включенном освещении в ванной или спальне.В более новых домах и квартирах есть сеть на 100 ампер с розетками (розетками) на 15 и 20 ампер, но в некоторых квартирах есть только сеть на 30 ампер с, скажем, розетками на 10 ампер. Электрические панели этих старых квартир, скорее всего, будут расположены в подсобном помещении в подвале, а в новых квартирах теперь есть электрическая панель внутри самой квартиры.

Большой новый электрический щит на 30 контуров. Источник – HomeSkills Wiring

Вот отличная информация и пояснительные фотографии об электрических панелях из книги Cool Springs Press HomeSkills Wiring .

В каждом доме есть главная сервисная панель, которая распределяет электрический ток по отдельным цепям. Основная сервисная панель обычно находится в подвале, гараже или подсобном помещении и может быть идентифицирована по металлическому корпусу. Перед тем, как производить какие-либо ремонтные работы в вашей электрической системе, вы должны отключить питание соответствующей цепи на главной сервисной панели. Панель обслуживания должна быть проиндексирована, чтобы цепи можно было легко идентифицировать.

Сервисные панели различаются по внешнему виду в зависимости от возраста системы.Очень старая проводка может работать от сети на 30 ампер, которая имеет только две цепи. В новых домах может быть 200 ампер с 30 или более цепями. Определите размер обслуживания, прочитав номинальную силу тока, напечатанную на блоке основных предохранителей или главном автоматическом выключателе.

Независимо от возраста, все сервисные панели имеют предохранители или автоматические выключатели, управляющие каждой цепью и защищающие их от перегрузок. Как правило, в старых сервисных панелях используются предохранители, в то время как в новых сервисных панелях используются автоматические выключатели. В дополнение к главной сервисной панели ваша электрическая система может иметь дополнительную панель, которая управляет некоторыми цепями в доме.Дополнительная панель имеет собственные автоматические выключатели или предохранители и устанавливается для цепей управления, которые были добавлены к существующей системе электропроводки. Вспомогательная панель похожа на главную служебную панель, но обычно меньше по размеру. Он может быть расположен рядом с главной панелью или рядом с зонами, обслуживаемыми новыми цепями. Обновленные гаражи и подвалы часто имеют собственные субпанели. Если в вашем доме есть дополнительная панель, убедитесь, что ее цепи правильно проиндексированы.

При обращении с предохранителями или автоматическими выключателями убедитесь, что область вокруг сервисной панели сухая.Никогда не снимайте защитную крышку на сервисной панели. После отключения цепи для проведения электрического ремонта не забудьте всегда проверять цепь на наличие питания, прежде чем прикасаться к каким-либо проводам.

Панель автоматического выключателя, обеспечивающая мощность 100 ампер или более, обычна в системах электропроводки, установленных в 1960-х годах и позже. Панель автоматического выключателя размещена в сером металлическом шкафу, в котором расположены два ряда отдельных автоматических выключателей. Размер службы можно определить, прочитав номинальную силу тока главного автоматического выключателя, который расположен вверху или внизу главной сервисной панели.

Сервисная панель на 200 А теперь является минимальным стандартом для всех новых корпусов. Он считается подходящим для дома среднего размера, в котором не более трех основных электроприборов. Однако в больших домах с большим количеством электроприборов часто устанавливаются сервисные панели на 400 ампер.

Чтобы отключить питание отдельных цепей на панели автоматического выключателя, переведите рычаг на соответствующем автоматическом выключателе в положение ВЫКЛ. Чтобы отключить электричество во всем доме, переведите главный автоматический выключатель в положение ВЫКЛ.

Линии на этикетках панелей маленькие; создайте свой собственный указатель схем с местом для записи деталей. Источник – HomeSkills Wiring

В каждом доме должна быть служебная панель с соответствующей маркировкой. Это значительно упрощает поиск цепи, которая была отключена. Если одна и та же цепь регулярно отключается, значит, вы либо перегрузили цепь, либо возникла проблема с проводкой или автоматическим выключателем. У каждой цепи обычно есть несколько розеток или светильников в одной комнате или той же области дома.В старых домах, в которых была проведена перепроводка, иногда нет логики в цепях. В доме, в котором я жил, было три разных контура, по которым питались розетки и сантехника в ванных комнатах.

Подключаемый тестер – отличное вложение. Он не только сообщает вам, работает ли розетка, но и сообщает, правильно ли она подключена. Источник – HomeSkills Wiring

Если электрическая панель в вашем доме не промаркирована должным образом, найдите время, чтобы промаркировать ее подробно. И используйте термины, которые относятся к вам, но не к вам, например «Северная спальня», а не «Детская».Проще всего это сделать с двумя людьми и двумя телефонами. Один человек отключает автоматический выключатель на панели, а другой проверяет каждую розетку и приспособление в области цепи. Для проверки розеток воспользуйтесь штекерным тестером или фонариком.


Как часть нашей комплексной серии HomeSkills DIY, HomeSkills: Wiring сделает вас самой яркой вещью в вашем доме.

Немногие профессии могут быть опаснее для новичка, чем работа с электричеством.При электромонтаже понимание мелких деталей имеет решающее значение для вашей личной безопасности – это ремесло, требующее только самой надежной информации, и HomeSkills: Wiring обеспечивает именно это. Его подход к электромонтажным работам, основанный на навыках, не ограничивается простым подключением черного провода к латунной клемме; он знакомит вас с каждым шагом на этом пути, чтобы вы понимали более крупную цель каждой задачи. В книге разумно выделены фундаментальные компоненты успешного электромонтажа: обзор бытовой электросети и ее принципов работы; обсуждение инструментов, использования инструментов и обращения с материалами; и пошаговые инструкции по зачистке изолированного провода, выполнению соединений с помощью соединителя, прокладке кабеля через стены, подключению потолочного освещения, подключению розеток и переключателей, безопасному заземлению электрических нагрузок, навигации по вашей электрической сервисной панели и другим типичным электромонтажным работам .Добавьте к этим надежным урокам 300 красивых фотографий с практическими рекомендациями, содержание которых обновлено в соответствии с действующими электротехническими нормами, и вскоре вы сможете безопасно и эффективно выполнять электрические проекты в своем доме, не платя за это дополнительных денег.

Ознакомьтесь с пятью другими нашими руководствами HomeSkills по плотницким работам, строительству террас, ландшафтному дизайну, сантехнике и укладке плитки.

Купить в интернет-магазине

Электропроводка дома: простые советы и схемы

Основные концепции домашней электропроводки

Электропроводка дома может стать действительно простой задачей, если мы изучим несколько фундаментальных моментов, связанных с этим.Следующие простые советы могут быть запомнены кем угодно в полевых условиях и применяться во время электромонтажа не только небольших домов, но также и больших домов или квартир:

  • В целом процедура включает четыре компонента, а именно: Электропитание (напряжение сети ), нагрузку, провод и выключатель.

  • Обычно наша бытовая электросеть включает два пути: входящую фазу и исходящую или обратную фазу через нейтраль. Помимо этих двух, третий путь проводимости в электропроводке – это «земля» или земля.

  • Хотя это не требуется для стационарных приборов, таких как освещение и вентиляторы, этот терминал становится особенно необходимым для розеток переменного тока или настенных розеток. Верхний штифт в настенной розетке – это место заземления. «Заземление» похоже на огромную электрическую свалку, где паразитные или остаточные токи поглощаются и сводятся на нет.

  • Корпуса потенциально опасных устройств, таких как электрические утюги, гейзеры, холодильники и паяльники, со временем имеют тенденцию к поражению электрическим током из-за утечки некоторой части фазы.Поэтому корпуса этих приборов соединены с «заземляющим» контактом вилки, который в конечном итоге конфигурируется с клеммой заземления розетки после подключения. Очень важно, чтобы заземляющее или заземляющее соединение в каждом доме имело оптимальную поглощающую способность для обеспечения надлежащего поглощения их. утечки тока через корпус прибора. В случае сомнений проконсультируйтесь с квалифицированным электриком и устраните неисправность основного источника заземления.

  • Путь или прохождение мощности от фазы к нейтрали осуществляется с помощью проводов или проводов, а система представляет собой электрическую цепь.

  • Однако прямое подключение фазы к нейтрали вызовет разрушение в виде большого короткого замыкания и оплавления проводов.

  • Следовательно, правильная процедура состоит в том, чтобы подключить нагрузку между этими двумя полярностями так, чтобы мощность протекала через нагрузку и приводила в действие ее, что фактически становится единственной предполагаемой целью проводки.

  • Но вышеупомянутая процедура будет держать нагрузку включенной постоянно, что может стать совершенно нежелательным, и поэтому введение ручного устройства размыкания цепи или переключения становится обязательным.Для этого нам просто нужно подключить механический переключатель последовательно или последовательно с нагрузкой и фазой – это просто решает проблему.

Теперь давайте рассмотрим несколько простых типовых схем разводки в доме и внимательно их изучим.

Как сделать проводку в доме

Подключение лампы и выключателя : На схеме показана очень простая конфигурация, которую можно использовать для питания лампы, а также устройство переключения предусмотрено в виде переключателя.Это обеспечивает основные данные для подключения, и то же самое можно использовать для подключения других электроприборов (например, вентилятора).

Подключение лампы и вентилятора параллельно : И снова используемая конфигурация аналогична описанной выше и повторяется для вентилятора. Входная фаза и нейтраль обратного пути являются общими для обоих электрических устройств или, скорее, для всех устройств, которые могут быть дополнительно включены. Обратите внимание, что регулятор скорости вращения вентилятора также является нагрузкой (в основном резистивной), которую следует подключать последовательно с вентилятором и переключателем.Регулируя ручку регулятора, мы фактически препятствуем прохождению тока в вентилятор, тем самым проверяя или изменяя его скорость по желанию.

Подключение штепсельной розетки : Схема подключения ничем не отличается от указанной выше. Здесь точки нагрузки просто заменены клеммами розетки, или, простыми словами, это розетка для получения фазного и нейтрального потенциалов через последовательный переключатель, расположенный в соответствии с фазой.

Подключение более тяжелых нагрузок : внешние нагрузки, такие как утюги (прессы), газовые колонки, миксеры и т. Д.обычно имеют вилку и требует подключения к розетке, поэтому розетки, подключенные указанным выше способом, могут использоваться для питания этих нагрузок. Однако узел розетки / переключателя и используемые провода должны иметь соответствующие характеристики. Рекомендуемые стандарты: 3/18 (3 жилы по 18 SWG каждая) для проводов и 15 А для выключателя / розетки. Для меньших нагрузок характеристики могут быть уменьшены до 1/18 и 5 ампер соответственно.

Обратите внимание, что хотя приведенные выше схемы электропроводки могут показаться простыми, есть несколько вещей, о которых необходимо позаботиться.Во-первых, для всех конфигураций переключатель всегда должен соответствовать фазе и перед нагрузкой. Во-вторых, правая розетка розетки должна обеспечивать (или быть подключенной) фазу, которая снова появляется только после прохождения через выключатель. Наконец, что не менее важно, каждая домашняя система электропроводки должна включать в себя надежную линию заземления для обеспечения полной безопасности пользователя от остаточных или утечек телесных токов от конкретного прибора.

Приведенный выше аргумент можно понять с помощью следующей прямой диаграммы: внимательно посмотрите путь тока, после начала от источника фазы он входит в переключатель, затем в нагрузку и завершает цикл, в конечном итоге возвращаясь в нейтральную точку.Третий путь (земля), хотя и неактивен в большинстве случаев, иногда становится важным параметром для старых и чрезмерно используемых приборов для заземления любых остаточных токов, которые могут вытекать из корпусов этих приборов.

Как определить, что электропроводка в вашем доме не на должном уровне?

Опубликовано в разделе Советы

Очень важно иметь хорошую проводку в доме. В современной жизни мы так сильно полагаемся на электричество, и, честно говоря, отключение электричества никогда не бывает идеальным.Но если у вашей морозильной камеры нет питания, вы можете попрощаться со всем, что храните в ней.

Если вы живете в старой собственности, и вам никогда не заменяли проводку, то ваша проводка, возможно, сейчас немного устарела. Возможно, его никогда не заменили. Это означает, что ваш блок предохранителей и проводка были установлены в те времена, когда мы не использовали электричество на том же уровне, что и сейчас. В те дни на зарядке не оставалось ни телефонов, ни ноутбуков. В домах мог быть только один телевизор.Мы прилагаем большие усилия к нашим блокам предохранителей и проводке, и если электрическая установка в вашем доме не была предназначена для использования в двадцать первом веке, то, возможно, вам пора проверить это и, возможно, получить обновление.

Есть несколько явных признаков, на которые может потребоваться обратить внимание при обновлении проводки. Если у вас мерцают огни или вы часто обнаруживаете, что ваш распределительный щит часто отключается, то у вас вполне может быть проблема, которую необходимо решить, и вам следует проверить, соответствует ли электрическая проводка в вашем доме на должном уровне.

Электрик, проверяющий мультиметром

Как проверить домашнюю электропроводку мультиметром?

Прежде чем приступить к проверке электропроводки в доме с помощью мультиметра, следует действовать с осторожностью. Если у вас нет опыта в этой сфере, обратитесь за помощью к профессионалу. Электросеть мощная (230 В), и если вы не знаете, что с ней делаете, вы можете подвергнуть себя риску: 230 вольт могут убить.

Чтобы проверить проводку в доме, установите мультиметр на напряжение переменного тока, равное двумстам вольтам.Вставьте щупы в мультиметр, а затем вставьте другие концы в отверстия одной из розеток. Подождите несколько секунд, и вы увидите, какое напряжение в цепи. Вы можете сделать это из любой розетки в вашем доме, так как это даст вам представление о мощности во всем доме. Вы должны получить показание счетчика примерно 230 вольт. Если это не так, вызовите электрика.

Какой размер кабеля лучше всего подходит для домашней электропроводки?

Когда дело доходит до выбора электропроводки для вашего дома, может возникнуть соблазн выбрать наиболее экономичное решение, но это не лучший путь вперед.Вместо этого обратите внимание на вариант, который прослужит долгое время, обеспечит лучшую проводимость и выдержит использование в вашем современном доме. Медь – популярный выбор для домашней электропроводки, поскольку она обеспечивает хорошую проводимость.

Размер используемой проводки будет зависеть от цели. Например, для обычных силовых кабелей следует использовать проводку 2,5 мм. Для общего освещения используйте 1,5 мм, а для кухонных плит и душевых вам понадобится проводка толщиной 6 мм.

Использование неправильной проводки может привести к перегреву проводки, что приведет к пожару.Если вы сомневаетесь в установке новой проводки, обратитесь к квалифицированному электрику, который сделает эту работу за вас. Намного лучше перестраховаться, чем сожалеть, особенно когда речь идет об электричестве.

Когда следует заменять домашнюю электропроводку?

Есть много причин, по которым вы захотите заменить проводку в своем доме. Если ваш дом был построен более тридцати лет назад, установка может не подходить для его современных целей и может быть устаревшей. Если вы обнаружите, что ваш распределительный щит часто отключается, у вас мерцает свет или слышно жужжание от ламп и проводов, и если у вас сгорели розетки, все это явные признаки того, что вам нужно заменить проводку,

Возможно, вы захотите обратите внимание на замену проводки, если вам нужно использовать удлинительные кабели, потому что у вас недостаточно розеток.Переоценка электропроводки вашего дома с учетом ваших современных потребностей поможет облегчить вашу жизнь и гарантирует, что вы не перегружаете никакие розетки.

Если вы считаете, что в вашем доме необходимо заменить проводку, обратитесь к электрику. Ремонт вашего дома – это большая работа, которая связана с несколькими проблемами безопасности. Сделать это правильно – жизненно важно.

Как проверить исправность электропроводки в доме?

Плохая электропроводка в вашем доме – это не просто неудобство, это угроза безопасности.Убедитесь, что ваша проводка исправна, – это вопрос жизни и смерти, и вы должны отнестись к этому очень серьезно.

Есть несколько визуальных проверок, которые вы можете сделать, чтобы проверить исправность электропроводки в вашем доме. Поиск изношенной или порванной проводки позволит вам узнать о потенциальных проблемах. Ищите признаки перегоревших розеток и обращайте внимание на мерцающие или жужжащие огни.

Если вы заметили что-либо из этого, обратитесь за советом к электрику. Плохая проводка может привести к пожару, и вам не стоит рисковать.

Горящие провода, дым и запах

Что означает запах гари от электрических выключателей?

Если у вас подгорели розетки или вокруг ваших электрических выключателей появился запах гари, значит, что-то перегревается. Это потребует немедленного решения и рекомендуется обратиться к электрику. Если вы продолжите использовать перегруженную цепь, вы рискуете вызвать пожар.

Возможными причинами запаха гари и перегрева могут быть перегруженные предохранители, неисправные, изношенные или порванные провода.В этом случае может потребоваться замена проводки частично или даже во всем доме. Вам следует прекратить использование розетки или освещения, о котором идет речь, до тех пор, пока неисправность не будет выяснена электриком и не будут выполнены ремонтные работы.
Чтобы получить помощь в проверке или замене любой электропроводки в вашем доме, свяжитесь с Caslec по телефону 1300 659 273 или 02 9604 4488.

Предсказывает ли расстояние квартиры до встроенной комнаты трансформатора уровни воздействия магнитного поля?

Процедура выбора

Мы связались с тремя основными поставщиками электроэнергии в Нидерландах, которые предоставили нам базы данных о местонахождении и мощности трансформаторов.Из этих баз данных мы выбрали жилые дома, где трансформатор был встроен в здание и с разными уровнями мощности трансформатора, чтобы мы могли зафиксировать наиболее часто используемые уровни в нашем мониторинговом исследовании.

Мы проинспектировали здания, чтобы оценить, есть ли какие-либо квартиры непосредственно наверху или рядом с комнатой трансформатора, и связались с жителями, если это так. Мы разослали потенциальным участникам письма с объявлением об измерениях и спросили, не хотели бы они также принять участие в 24-часовом личном измерении.В качестве стимула к участию участникам был выдан книжный ваучер (подарочная карта). Измерения проводились с мая по декабрь 2010 года в многоквартирных домах в четырех городах Нидерландов: Амстердаме, Девентере, Роттердаме и Утрехте (включая Билтховен).

Измерения

Мы использовали Emdex II, а также Emdex Lites (оба от Enertech Consultants, Кэмпбелл, Калифорния, США) для наших измерений плотности магнитного потока. Оба являются портативными устройствами, которые регистрируют плотность магнитного потока с интервалами от 3 до 4 с в диапазоне частот 40–800 Гц.Перед запуском проекта устройства Emdex были откалиброваны.

Мы использовали EMDEX II для точечных измерений в квартирах, где мы измеряли во всех комнатах квартир на высоте 0,5 м над уровнем пола, в центре комнат, а также в углах комнаты, на расстоянии 1,4 м от пола. углов, 14 в течение ∼1 мин. Дополнительно мы провели точечные измерения по центру кровати. Приборы были оставлены в том виде, в котором мы использовали их для измерений, то есть мы не включали и не выключали их.

Мы также провели 24-часовые измерения в спальне обитателей квартир: Emdex Lites разместили в незаметном месте как можно ближе к кровати, на высоте 0,5 м над землей на небольшом штативе. Если участники согласились, мы дополнительно провели 24-часовые личные измерения, в ходе которых мы попросили каждого участника носить EMDEX Lite и постоянно записывать свои действия в дневник, предназначенный для этой цели. Дневник использовался для выявления действий, которые выполнялись внутри или за пределами квартиры.Для индивидуальных измерений был привлечен только один человек на квартиру, а в случае нескольких спален мы провели 24-часовые измерения в главной спальне, которую использовал житель, несший Emdex Lite.

Магнитные поля в трансформаторной комнате оценивались с помощью EMDEX II на расстоянии 1 м от низковольтных шинных стоек на высоте 1 м над землей. Эти измерения были выполнены параллельно с измерениями нагрузки трансформатора, выполненными техником соответствующей электроэнергетической компании.Измерения нагрузки и магнитного поля в трансформаторной комнате были начаты перед любыми другими измерениями в квартирах соответствующего дома и закончились последними. Все измерения проводились в рабочие дни в течение 2010 года.

Априори классификация воздействия

Квартиры были классифицированы как потенциально «сильно подверженные», если они были расположены непосредственно наверху или рядом с помещением-трансформатором, то есть, если в квартире использовалось одно и то же. стена или пол с трансформаторной комнатой.Квартиры с потенциально «средней» выставкой располагались непосредственно над квартирами с «высокой» экспозицией или квартирами, которые имели общий угол или край с комнатой-трансформером. Все остальные квартиры, расположенные дальше от трансформаторной, были классифицированы как потенциально «малоизолированные». Если квартиры занимали более одного этажа, они относились к соответствующей группе в зависимости от расположения главной спальни. Всего это произошло в семи случаях. Из четырех квартир с комнатами категории средней и низкой экспозиции, две были сгруппированы как со средней и низкой экспозицией.Две квартиры с комнатами высокой и средней категории, а также одна квартира с комнатами всех трех категорий экспозиции были сгруппированы как высокоэкспонированные. Для анализа чувствительности мы дополнительно отнесли эти семь случаев к соответствующей другой категории воздействия, к которой они могли быть отнесены, при этом одна квартира со всеми тремя категориями воздействия была закодирована как средняя степень воздействия.

Управление данными и статистический анализ

Дневниковая информация о деятельности была отнесена к измерениям, основанным на информации о времени.Один участник с личными измерениями не заполнил дневник активности. Из других участников 6% действий 8 человек, что соответствует 2% всех действий лиц с информацией дневника активности, либо отсутствовали, либо не могли быть четко разделены на то, чтобы они находились внутри или снаружи, и были признаны пропавшими без вести.

Данные личных измерений, измерений магнитного поля в спальне за 24 часа и в трансформаторной комнате были загружены в программное обеспечение Emcalc. Мы рассчитали среднее (среднее арифметическое) магнитное поле точечных измерений, выполненных в квартирах, без измерения на кровати, а также личных измерений и измерений в спальне за 24 часа.Затем мы сравнили воздействия, встречающиеся в квартирах, по нашим категориям воздействия и проверили различия с помощью тестов Краскела – Уоллиса.

Мы рассчитали коэффициенты ранговой корреляции Спирмена, чтобы оценить взаимосвязь между общим личным воздействием, индивидуальным воздействием в помещении и на открытом воздухе, а также с 24-часовым измерением в спальне и с точечными измерениями. Мы применили линейную смешанную модель, в которую мы включили строительство как случайную точку пересечения, чтобы количественно оценить изменчивость точечных измерений, которая может быть объяснена нашей классификацией воздействия.Для этого было выполнено логарифмическое преобразование средних уровней магнитного поля. Поскольку напряженность магнитных полей увеличивается с использованием тока и уменьшается по мере удаления от источника, мы также оценили влияние среднего тока (непрерывный, 130–440 Ампер), используемого трансформатором в течение периода измерения, на емкость трансформатора. трансформатор (250–400 против 630–1260 кВА) и количество комнат в квартире (2 или 3 против 4–6) в качестве прокси для размера квартиры.Учитывая небольшое количество наблюдений, модели были приспособлены к одной переменной за раз.

Мы рассчитали чувствительность и специфичность бинарной классификации воздействия, как это было ранее выполнено другими. 8, 9 Мы применили пороговые значения 0,2 и 0,4 мк T к измерениям и рассчитали чувствительность и специфичность «высокой» классификации воздействия по сравнению с «средней» или «низкой». Все данные были проанализированы с помощью Stata (версия 10; StataCorp, College Station, TX, USA).

Общие проблемы | MassLegalHelp

1. Счет от другого лица

а. Брошенный супруг

Если вы замужняя женщина, вы расстались со своим мужем, и он оставил просроченные счета за коммунальные услуги на свое имя, вы не несете ответственности по счетам своего мужа, если у вас нет собственности на сумму более 2000 долларов – и даже тогда вы несете ответственность только до 100 долларов США для каждой учетной записи. 37

Чтобы воспользоваться этим правилом, вам следует позвонить в коммунальное предприятие и попросить открыть новый счет на ваше имя.Вы должны сделать это как можно быстрее. Если вы не сообщите компании, что ваш муж ушел, часто возникают споры о том, когда он на самом деле ушел. Компания также может заявить, что вы приняли на себя ответственность за старые счета вашего мужа, оставив счет на его имя на столько же, сколько и вы. Поэтому настоятельно рекомендуется вносить изменения как можно скорее.

г. Сосед по комнате

Когда сосед по комнате , клиент, указанный в счете за коммунальные услуги , выезжает из квартиры, оставшийся сосед по комнате не несет ответственности по счетам ушедшего соседа по комнате. 38

г. Арендодатель переводит счет арендатору

Когда домовладелец желает передать ответственность за коммунальные услуги от себя арендатору, он не может просто сделать это, позвонив в компанию. Арендатор должен письменно согласовать с арендодателем, а коммунальные услуги должны измеряться отдельно. 39 Если вы не дали письменного согласия на выставление счета за коммунальные услуги на ваше имя, позвоните в коммунальное предприятие и попросите снять счет на ваше имя. Если ваш домовладелец откажется оплачивать счет, компания не сможет отключить вашу услугу, не уведомив вас об этом.Для получения дополнительной информации см. Раздел этой главы Ваше право на продолжение обслуживания .

2. Ориентировочные счета

Коммунальные предприятия обязаны регулярно снимать показания вашего счетчика. Когда они снимают показания с вашего счетчика и отправляют вам счет, ваш счет основан на вашем фактическом использовании. Коммунальные компании также могут отправлять клиентам «ориентировочные счета», основанные на вашем предполагаемом использовании. Проблема со слишком большим количеством расчетных счетов заключается в том, что если компания оценивает использование вами коммунальных услуг как низкую, вы в конечном итоге получите очень большой счет за «наверстывание», как только компания снимет показания вашего счетчика и определит ваше фактическое использование.Компании также могут давать высокие оценки, и вы можете платить больше, чем должны.

Вы узнаете, является ли это оценочным счетом, потому что слово «ESTIMATE» должно четко отображаться на лицевой стороне счета. Компания может поочередно выставлять счета на основании показаний счетчика в течение одного месяца и предполагаемого использования в следующем месяце. Однако компания не может отправить вам два расчетных счета подряд, за исключением следующих случаев:

  • Вы отказывает компании в доступе к счетчику, или
  • Компания не может считать показания счетчика по независящим от нее причинам. 40

Если вы хотите, чтобы ваш счет основывался на фактическом ежемесячном использовании, вы можете сами считать показания счетчика. Если вы это сделаете, вы можете сообщить о своих показаниях компании по телефону или с помощью карты для считывания показаний счетчика, предоставленной компанией. Вы также можете связаться с компанией и договориться о снятии показаний счетчика в то время, когда вы будете дома, в том числе вечером или в субботу.

3. Чрезмерно высокие счета и проблемы с незаконным счетчиком

Клиенты часто жалуются, что их счета за коммунальные услуги слишком высоки.К сожалению, в большинстве случаев причина просто в том, что ставки очень высоки. Если вы отапливаете газом или электричеством, ваши счета за коммунальные услуги могут легко превысить 2000 долларов в год. Даже электричество, необходимое для освещения, холодильника и некоторых других приборов, может стоить 75 долларов и более в месяц.

а. Незаконное прослушивание

Однако высокий счет может указывать на наличие проблемы. В некоторых случаях кто-то может незаконно подключиться к вашим коммуникационным линиям, то есть кто-то может пользоваться коммунальными услугами по той линии, за которую вы платите.Это чаще встречается в многоквартирных домах, где все счетчики могут быть доступны в общей зоне, например в подвале. Если вы подозреваете, что ваша газовая или электрическая сеть незаконно перехвачена или перенаправлена, позвоните в коммунальную компанию и DPU.

Хотя ни компания, ни DPU по закону не обязаны проводить тщательный физический осмотр вашего помещения на предмет незаконного прослушивания, они могут предложить проверить счетчик или помочь каким-либо образом. Если компания и DPU не могут или не хотят помочь вам, возможно, вам придется нанять электрика или сантехника, чтобы определить местонахождение проблемы.

г. Неправильный замер

Высокие счета также могут возникать, когда домовладелец устанавливает слишком мало счетчиков в многоквартирном доме или прикрепляет светильники или приборы общего пользования к счетчику отдельного арендатора. Например, в отреставрированном викторианском доме теперь может быть три квартиры, но всего два метра. Или домовладелец, возможно, подключил свет в коридоре или обычную сушилку к счетчику в вашей квартире, так что вы платите за это сверх платы за свою квартиру. Таким образом, вы можете платить не только за свои собственные, но и за коммунальные услуги вашего соседа.Эти неаккуратные методы измерения являются незаконными в соответствии с Санитарным кодексом штата. 41

Если вы считаете, что владелец нарушил положения Санитарного кодекса в отношении требований к измерениям, позвоните в местный Департамент здравоохранения и попросите о проведении проверки. Если Департамент здравоохранения сообщает, что возникла проблема со счетчиком, предоставьте копию отчета Совета коммунальной компании в течение 60 дней. Закон требует от коммунальной компании переводить весь ваш счет на имя арендодателя до тех пор, пока Департамент здравоохранения не подтвердит, что проблема была устранена.

Если вы оплатили отопление, горячую воду, кондиционер, сушилку, холодильник или морозильную камеру в другой квартире или зоне общего пользования, компания также должна возместить вам все счета за коммунальные услуги, которые вы оплатили в период ненадлежащего учета, в размере до два года. Если из-за неправильного измерения вы заплатили только за освещение в зоне общего пользования, дверной звонок и / или дымовую или пожарную сигнализацию, компания вернет вам в общей сложности 10 долларов в месяц за соответствующий период. 42

Существует еще один вид неправильного учета, называемый перекрестным счетчиком , когда счетчики двух квартир полностью пересекаются.В этой ситуации каждому арендатору выставляется счет за коммунальные услуги, используемые другой квартирой. DPU постановил, что, когда такой вид перекрестного измерения является ошибкой коммунальной компании, заказчик не может нести ответственность. Если вы считаете, что вам выставляют счет за использование энергии кем-то другим, а не за вашу собственную, позвоните в коммунальную компанию и попросите ее «прошить» ваш счетчик. Если выяснится, что ваш счетчик был пересечен с чужим из-за халатности компании и что вы были переплачены, компании не будет разрешено взимать плату за любое сверхнормативное использование, которое ранее не выставлялось.Если окажется, что вы получили заниженную плату, компания не сможет потребовать от вас возмещения разницы, если перекрестный учет был вызван халатностью компании. 43

г. Неисправная техника

У вас могут быть неисправные или неэффективные устройства, которые потребляют слишком много электроэнергии или газа, что приводит к необычно высоким счетам. Опять же, вы можете попробовать позвонить в коммунальную компанию, чтобы узнать, могут ли они предложить какую-либо помощь. Но, возможно, вам придется нанять сантехника или электрика, чтобы получить удовлетворительный ответ на вашу проблему.Если бытовая техника принадлежит домовладельцу, она может быть обязана содержать их в исправном рабочем состоянии в соответствии с государственным санитарным кодексом.

4. Кто несет ответственность


по оплате счетов

Ваш домовладелец может по закону нести ответственность за счета за коммунальные услуги, которые вы устно согласились оплатить. Санитарный кодекс штата требует, чтобы домовладелец оплачивал топливо, использованное для горячего водоснабжения и отопления, а также другие счета за электричество и газ, если вы не подписали письменное соглашение, в котором указывается, что вы несете ответственность за эти счета. 44 Если вы не дали письменного согласия на оплату этих счетов, домовладелец не может заставить вас оплатить их .

Однако, если вы оплачиваете счета по устному соглашению, у вас могут возникнуть проблемы с тем, чтобы арендодатель возместил вам позже. Суды Массачусетса согласны с тем, что в соответствии с законодательством штата о правах потребителей, когда домовладелец заставляет арендатора оплачивать счета за коммунальные услуги без письменного соглашения, является обманом. Однако даже при наличии такого соглашения суды обычно не предписывают арендодателю возместить арендатору счета, которые он уже оплатил.Вместо этого суды просто присуждают арендатору 25 долларов в качестве компенсации и требуют, чтобы арендодатель оплатил судебные издержки арендатора.

Из этого правила есть два исключения: если арендатор может доказать, что ей приходилось жить без коммунальных услуг в течение какого-либо периода времени из-за того, что арендодатель не оплачивает счета, суд может присудить дополнительную сумму.

Добавить комментарий

Ваш адрес email не будет опубликован.
