Какой кабель использовать для проводки в квартире

При выполнении ремонтных работ в квартире перед ее владельцем часто встает вопрос замены проводки, а вместе с ним еще и какой кабель использовать для проводки в квартире. Конечно можно положиться на добросовестность и профессионализм монтажников, но во-первых, не всегда они есть, так, как в небольших квартирах очень часто ремонт проводится своими силами. Во вторых нередко бывает, что некоторые мастера на самом деле не совсем электрики, а просто шабашники, и могут посоветовать кабель, который для проводки в принципе не годится. На самом деле все будет работать, но вот сколько – это уже вопрос.

Некачественная проводка – причина пожара

Очень часто причиной пожара стает замыкание проводки, и не всегда из-за старой проводки. Новая проводка сделанная из некачественного кабеля, либо из кабеля не предназначенного для прокладки электропроводки часто стает причиной короткого замыкания. Так что вопрос безопасности во многом зависит от того, какой кабель использовать для проводки в квартире.

Медный или алюминиевый

В настоящее время алюминиевый кабель для проводки в квартирах и домах почти не используют, это раньше применяли только такой кабель, но сейчас с развитием техники постоянно растет количество потребителей электроэнергии в квартирах, а также увеличивается их мощность. Все дело в том, что алюминий имеет меньшую токопроводность, а значит нужно использовать кабель с более большим сечением токопроводящей жилы, а так, как мощность подключаемой техники постоянно растет, то в теперешних реалиях для подключения розеточной группы, например, потребуется алюминиевый кабель с сечением 4 мм.кв., согласитесь непросто будет расключать кабель такой толщины.

К тому же алюминий хрупкий, проводники, со временем, окисляются, от этого перегреваются, следствием чего такая проводка стает непригодной. Единственный плюс – это цена. Что касается меди, то у нее только один недостаток – она стоит дороже. Исходя из всего вышесказанного можно сделать вывод, что алюминиевый кабель незаменим при прокладке линий с большой нагрузкой, это позволяет удешевить их стоимость, а если речь идет о том, какой кабель использовать для проводки в квартире, то ответ будет – медный.

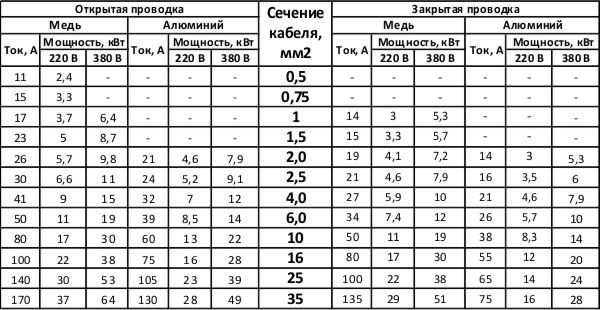

Сечение кабеля

Сечение нужно подбирать по суммарной потребляемой мощности потребителей подключенных к линии, более подробно о том, как рассчитать сечение кабеля можно узнать тут. Для розеточной группы сечение должно быть не меньше 2,5 мм.кв., для группы освещения не менее 1,5 мм.кв. для медного кабеля. Если планируется подключать более мощные приборы, такие как электроплита, бойлер, и т.п., то такие приборы подключаются в отдельную линию кабелем сечением 4 мм.кв. и более в зависимости от мощности прибора. Сечение кабеля можно подобрать по таблицам которые находятся ниже, и так, как речь идет о том, какой кабель использовать для проводки в квартире, то мы не указывали в таблицах большие значения.

Сечение жилы, кв.мм.	Медные провода
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0

Сечение жилы, кв. мм.	Алюминиевые провода
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3

Количество жил

Если речь идет о проводке в квартире, то скорее всего возможности подключения шины заземления нет, и не будет, а это значит, что вполне достаточно будет двух жильного кабеля, но обязательно нужно установить, в целях безопасности УЗО (устройство защитного отключения). Если есть возможность подключения к заземлению, то обязательно нужно подключать заземляющую жилу и использовать трех жильный кабель.

Качество кабеля

Когда стает вопрос какой кабель использовать для проводки в квартире, то очень многие покупатели не задумываются над его качеством, а напрасно, ведь речь идет о безопасности. Сейчас на рынке кабельной продукции встречается очень много фальсификата, и покупать кабельную продукцию нужно только у проверенного продавца, и если у Вас такого продавца еще нет, то Вы вполне можете положиться на нас и купить кабель в нашем магазине, мы реализуем только качественную продукцию отечественных, проверенных производителей.

Марки кабеля

При ответе на вопрос: какой кабель использовать для проводки в квартире, продавцы, как правило, рекомендуют четыре марки:

ПВС – Провод в Виниловой оболочке Соединительный;
ШВВП – Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский;
АВВГ – Алюминиевый кабель с Виниловой изоляцией, жила в Виниловой оболочке, Голая;
ВВГ – медный кабель с Виниловой изоляцией, жила в Виниловой оболочке, Голая.

Но не все эти кабеля подходят для монтажа электропроводки в квартире. ПВС – это гибкий, многожильный, соединительный провод, что видно из его названия, и больше он подходит для подключения различных движущихся и стационарных электроприборов, но никак не для монтажа проводки, то же касается и кабеля ШВВП. Провод АВВГ имеет алюминиевую токопроводящую жилу, и использовать такой кабель для проводки в квартире нежелательно, об этом уже говорилось. ВВГ – это как раз тот кабель который нужен для монтажа электропроводки.

Кабель ВВГ имеет медную моножилу, бывает как круглой формы, так и плоской ВВГ-П, выпускается как с обычной изоляцией для прокладки в штробах под штукатуркой, так и с негорючей ВВГнг (оболочка кабеля не распространяет горение), ВВГнгд (оболочка кабеля не распространяет горение низкое выделение дыма при плавлении провода), для прокладки на участках, с высокой вероятностью возгорания. Именно кабель марки ВВГ пользуется большой популярность у электриков при монтаже электропроводки внутри помещений.

Итог:

если хотите делать ремонт у себя в квартире и не знаете какой кабель выбрать – ответ однозначный медный силовой кабель ВВГ. Для обычной квартиры – освещение делают кабелем ВВГнг 3х1,5 таким а для розеток подойдет кабель ВВГнг 3х2,5 ну а если нужно запитать там плиту или бойлер, берем ВВГнг 3х4 или 3х6, смотря какая нагрузка.

Теперь Вы знаете какой кабель использовать для проводки в квартире, и если у Вас все еще остались вопросы по поводу выбора кабеля, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.

На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5

Который продается в наших интернет-магазинах:

1) Для физических лиц – это https://cable-ok.com.ua/kabel-vvg-p-ng-3kh35-gal-kat/

2) Для юридических лиц – это

https://ptk-veles.

in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3

Новости Все новости

Велес против фальсификации на рынке кабельной продукции

12.04.2015

27.03.2015

Открытие интернет-магазина “ВЕЛЕС” на существующей базе ТОВ “ПТК ВEЛЕС”

Статьи Все статьи

Таблица максимальной намотки кабеля на барабан

При покупке кабеля с барабаном важно знать какой метраж вмещает тот или иной барабан, чтоб подобрать барабан оптимальных размеров. Предлагаем воспользоваться нашей таблицей …

Особенности установки электропроводки в деревянном доме

Как правило, в деревянных зданиях устанавливают однофазную проводку. Для того чтобы в дальнейшем избежать неблагоприятных последствий необходимо проводить грамотный монтаж. …

Как грамотно выбрать профессионального электрика

Строительство дома или ремонтные работы помещения требуют определенных затрат на качественный материал и профессиональных строителей. Чтобы новый интерьер не разочаровал после окончания ремонта необходимо найти опытных специалистов …

Какой кабель использовать для проводки в квартире?

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?

Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаются кабелями, проводами подключаеется либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.

МЕДЬ ИЛИ АЛЮМИНИЙ

Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 “В зданиях следует применять кабели и провода с медными жилами”

СП 31-110-2003, п. 14.3 “Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.”

Так было до 2017 года, пока не вышел знаменитый приказ Министерства энергетики №968, после правила изменились.

ОБЯЗАТЕЛЬНО ЧИТАЙТЕ НАШУ НОВУЮ СТАТЬЮ – “Можно ли сейчас использовать Алюминиевые провода и кабели в элекропроводке квартир”

ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS

ППГнг-HF

В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.
В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.

СЕЧЕНИЕ КАБЕЛЕЙ

При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм. кв.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ

Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

“Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)”

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Есть что добавить ?? – оставляйте комментарии!
