Провод для переноски: Кабель для удлинителя или переноски

Кабель для удлинителя или переноски

В нашу организацию часто обращаются с вопросом, какой кабель для переноски подойдет лучше всего. Наиболее оптимальный вариант кабеля для удлинителя – кабель с резиновой изоляцией.

---

Популярные и практичные марки в этой категории силовых кабелей: КГ, КГ-ХЛ, КГН. В некоторых случаях в качестве кабеля для переноски допустимо использовать провода с ПВХ изоляцией, например, ПВС,ПРС. В отличии от кабеля с виниловыми покрытиями кабель для переноски с резиновой изоляцией устойчив к многочисленным перегибам и морозам.

Кабель для удлинителя. Марки

Марка	Общий вид и конструкция	Допустимая t исполь-зования, C	Кол-во циклов на изгиб	Особенности использования	Срок службы	Заказать
КГ		-40. ..+50 С	не менее 30 000	удлинитель с кабелем КГ допустимо использовать на улице, на строительных площадках с механическими нагрузками на сдавливание, изгиб. Не желательно эксплуатировать длительное время на солнце – резиновый кабель быстрее выходит из строя.	4 года	Заказать
КГН		-30… +50 С	не менее 30 000	Актуально использовать КГН, если на удлинитель могут попасть искры, масла, химические вещества разъедающие оболочку и изоляцию, беречь от солнца	2,5 года	Заказать
КГ-ХЛ		-60 …. +50°С	не менее 30 000	Актуально использовать КГ-ХЛ при низких отрицательных температурах. На морозе кабель не дубеет и сохраняет все свои электрические и механические показатели. Беречь от солнца	4 года	Заказать
ПВС		-25….+40 С	не менее 30 000	Удлинитель с проводом ПВС лучше использовать в сезоны с положительными температурами, так как на морозе провод дубеет. Кабель устойчив к солнечному свету.	не менее 6 лет	Заказать
ПРС		-40….+40 С	не менее 30 000	Подходит для удлинителей, используемых как внутри помещений, так и снаружи.	не менее 6 лет	Заказать

Европейские аналоги кабеля для удлинителя – RN и XYMM (аналоги отечественного ПРС и КГ)

Кабель для удлинителя.

Сечение

Сечение кабеля для переноски должно составлять 1,5 мм2 и более. Сечение 1,5 мм2 обеспечивает нагрузку до 5 кВт, при мощности удлиннителя 3,5 кВт. Например, для напряжения 220 В оптимальным будет КГ 3х1,5, для 380 В КГ 4х1,5, КГ 5х1,5.

При выборе сечения кабеля для удлинителя нужно иметь в виду, что чем больше сечение кабеля, тем меньше потери мощности в кабеле с увеличением длины

Если вы хотите изготовить удлинитель необходимой вам длины самостоятельно, предлагаем просмотреть видео-инструкцию.

Нужен кабель для удлинителя? Подберем лучший вариант! Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

какой выбрать 220в, чем плохо без заземления, переноска для бытовой техники и автоматическая катушка, провод из газонокосилки

Электрические газонокосилки всем хороши: они легкие, мобильные, сравнительно недорогие, производительные и экологически безопасные.

Единственным большим недостатком подобных устройств является зависимость от электрической сети, что доставляет множество неудобств при необходимости обработки просторного газона в условиях отсутствия достаточного количества точек подключения (розеток).

Решить проблему можно с помощью удлинителя. Ознакомившись с нижеизложенной информацией, вы узнаете, как работает удлинитель для газонокосилки, получите рекомендации по выбору подходящего устройства и его последующей эксплуатации.

Принцип работы

Принцип действия удлинителя для газонокосилки для конечного пользователя мало чем отличается от механизма действия обыкновенной сетевой переноски: устройство включается в розетку, переносится на требуемое расстояние (разматывается на нужную длину), где к нему подключается прибор, в данном случае – газонокосилка.

По своему конструкционному исполнению, удлинители для газонокосилок классифицируются на изделия «в бухте» и «на катушке». Второй вариант является наиболее популярным и предпочтительным.

В свою очередь, удлинители на катушке также классифицируются на 2 группы. Представители первой категории имеют вид смотанного удлинительного кабеля, один конец которого оснащен литой розеткой. Непосредственно катушка и вилка располагаются на другом конце, размещающемся в месте подключения к стационарной розетке.

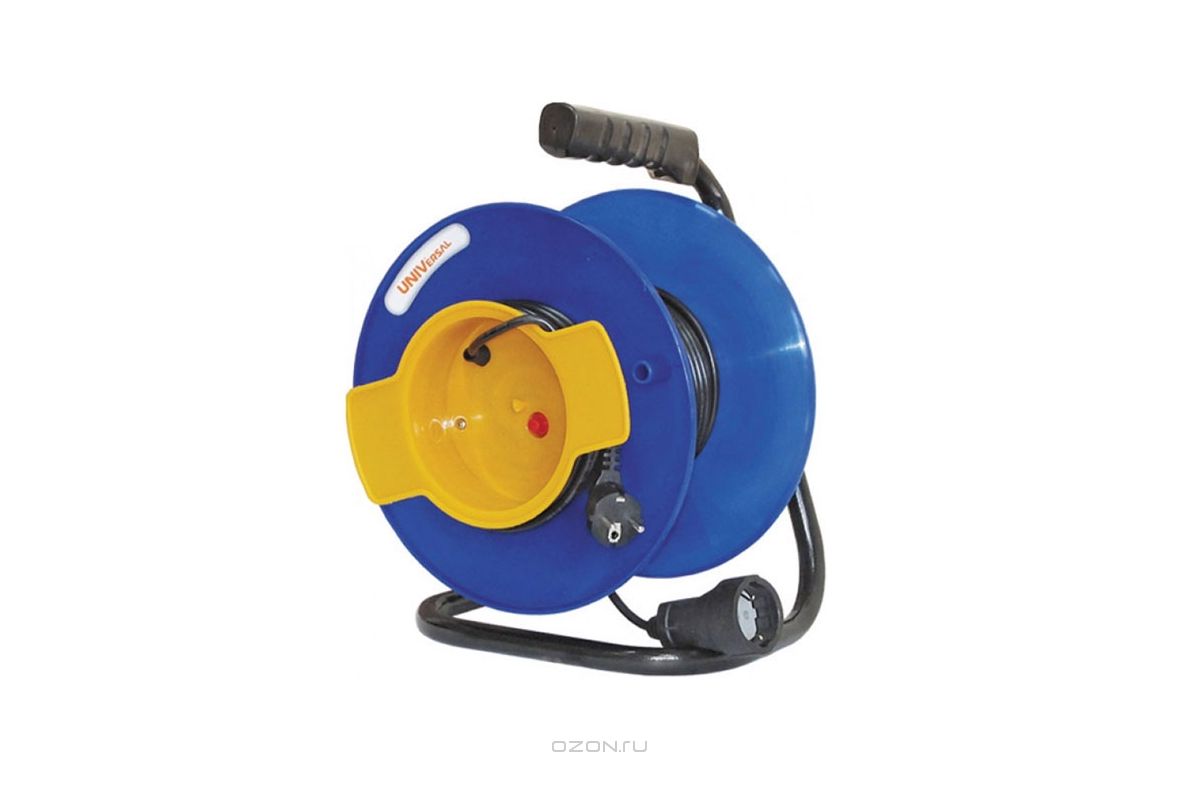

Удлинитель на катушке

Подобная конструкция очень удобна в использовании – пользователю не нужно переносить саму катушку, достаточно попросту размотать провод. Благодаря особенностям корпуса, разматывание и сматывание кабеля выполняются быстро и без лишних усилий.

Второй тип катушечного удлинителя заметно отличается от рассмотренной выше модели: здесь катушка оснащена несколькими розетками

, позволяющими одновременно подключать более одного устройства.

Для изготовления катушек могут использоваться металл и пластик. Первый вариант более предпочтителен и характеризуется улучшенными показателями долговечности и устойчивости к неблагоприятным внешним воздействиям.

Принцип работы устройства

Для использования в комплексе с электрическими газонокосилками Алко, Гардена, Стига, Бош Ротак 32, Штиль, Макита, Чемпион лучше всего подходят катушечные удлинители первой группы, т.к. в соответствии с техникой безопасности относить катушку далеко от стационарной розетки настоятельно не рекомендуется.

Наряду с этим, в продаже доступны модели, выполненные во влагозащищенном корпусе – по возможности используйте именно такой удлинитель для газонокосилки на катушке.

Как выбрать удлинитель

При выборе удлинителя, предназначенного для использования в комплексе с электрической газонокосилкой для травы, нужно обращать внимание на ряд значимых параметров и характеристик.

Во-первых, выберите оптимальную длину удлинителя. В этом моменте ориентируйтесь на размеры своего участка. Дополнительно добавьте пару метров «про запас».

Слишком увлекаться в этом плане тоже не стоит – с каждым дополнительным метром стоимость удлинителя существенно увеличивается.

Для определения приблизительной длины шнура удлинителя можете воспользоваться следующей схемой.

Дано: прямоугольный участок 20х30, т.е. стандартные 6 соток.

Основные характеристики

Находим квадрат диагонали участка, просуммировав квадраты его сторон. Далее нужно извлечь корень из полученного значения, чтобы получить длину диагонали. В случае с этим участком она составит 36,06 м.

Ближайшая стандартная длина удлинителя – 40 м. Покупаем такое изделие. Запас пойдет на компенсацию поворотов, изгибов и т.п. Округлять расчетную длину в меньшую сторону можно лишь в том случае, если стационарные розетки установлены по разным углам строения, расположенного на участке.

Во-вторых, надо определить подходящее сечение провода переноски. Чтобы это сделать, нужно знать мощность газонокосилки (указывается в паспорте изделия или на корпусе). Мощность простых электротримеров обычно составляет не более 2 кВт, колесных газонокосилок – до 4 кВт.

В случае с триммерами, рекомендованные сечения кабелей будут следующими:

• для устройства мощностью не более 1,5 кВт – 0,75 мм;
• 1,5-2 кВт – 1 мм;
• 2 кВт и более – 1,5 мм.

Популярный вариант

Сечение кабеля удлинителя, предназначенного для использования в комплексе с газонокосилкой мощностью более 2,5 кВт, должно составлять не менее 1,5 мм.

В-третьих, нужно решить вопросы с особенностями заземления удлинителя. Если заземление необходимо (а его наличие является настоятельно рекомендованным), покупайте изделие, в маркировке которого присутствует цифра «3». В качестве примера можно рассмотреть модель удлинителя КГ 3х1,5 мм от популярной марки Атлас.

В данном случае «КГ» указывает на марку провода, а цифра «3» свидетельствует о том, что кабель удлинителя состоит из трех жил, одна из которых является непосредственно заземляющим проводом.

Особенности удлинителя на видео.

В-четвертых, нужно выбрать подходящее конструктивное исполнение удлинителя. Как отмечалось, подобные изделия могут быть выполнены на катушке либо в бухте. Первый вариант является наиболее предпочтительным. Второй используется преимущественно в промышленных масштабах и позволяет подключать более мощную технику.

В-пятых, необходимо учесть ряд общих рекомендаций по выбору удлинителя для газонокосилки:

• Удлинитель должен быть укомплектован одной обрезиненной розеткой. Наличие двух и большего количества розеток создаст сложности при подключении электрической газонокосилки и доставит неудобства в процессе работы.
• Для использования в комплексе с газонокосилками лучше всего подходят удлинители, шнур которых окрашен в оранжевый цвет. Такая расцветка попросту более хорошо заметна на земле, благодаря чему вероятность случайного повреждения кабеля и возникновения сопутствующих проблем сводится к минимуму.
• Ввиду того что работы по уходу за газоном выполняются преимущественно в теплое время года, для использования в комплексе с электрической газонокосилкой предпочтительнее всего выбирать удлинитель с проводом ПВС.
• Если удлинитель будет использоваться не только в комплексе с газонокосилкой, но и для выполнения различных работ в холодное время года, отдавайте предпочтение моделям с проводами КГ.

Инструкция по эксплуатации

При желании вы можете стационарно зафиксировать удлинитель перед использованием – для этого конструкция катушки оснащена двумя монтажными отверстиями.

Приобретение бензопилы – это довольно непростое дело, ведь определиться среди многочисленных вариации предложений нелегко даже профессионалу. Бензопила Карвер – это качество, надежность по доступной цене.

Нет больше такого стильного и привлекательного тягача, как МАЗ-541, который «обитал» только на территории аэропортов, а количество произведённых МАЗов данной модели — всего 3 штуки. Перейдя по ссылке узнаете много интересного об этом специальном аэродромном тягаче.

При помощи культиватора можно с лёгкостью и высокой скоростью выполнять посадку в грунт различных культур, а также проводить различные другие процедуры. Тут можете ознакомиться с культиватором Патриот.

Установите катушку в подходящем месте, разметьте места будущего расположения крепежей через отверстия, просверлите углубления и зафиксируйте барабан удлинителя при помощи болтов или других подходящих крепежных изделий.

Для включения удлинителя необходимо соединить его вилку со стационарной сетевой розеткой. Автоматическая катушка имеет функцию автоматического развертывания-свертывания. Размотайте кабель на нужную длину. После каждого полуоборота шнура обеспечивается его фиксация.

Чтобы свернуть кабель после использования, потяните за него, обеспечив закрепленное положение, после чего медленно сверните провод.

Правила использования

Автоматические катушки характеризуются высоким показателем силы тяги. Не допускайте бесконтрольного свертывания кабеля. Придерживайте его конец и медленно направляйте по движению автоматической катушки.

Катушки современных садовых удлинителей укомплектованы механизмами, обеспечивающими защиту от перегрева в процессе эксплуатации. Как правило, цветовая индикация в разных моделях одинакова. Так, если светодиод светится красным, это свидетельствует о пребывании защиты от перегрева во включенном состоянии.

При срабатывании упомянутой защитной системы, лампочка погаснет. В такой ситуации пользователь должен отключить удлинитель от сети. Спустя несколько минут (когда удлинитель остынет) устройство можно попробовать включить снова.

Катушечные удлинители для газонокосилок не нуждаются в специализированном техническом обслуживании. Достаточно лишь периодически их чистить. Во время чистки автоматическая катушка не должна пребывать под напряжением. Чтобы выполнить это правило, вытащите вилку удлинителя из стационарной розетки.

Модели для газонокосилки

Очистка внешней стороны удлинителя выполняется обыкновенной сухой и чистой тряпкой. Контролируйте, чтобы в конструкцию катушки удлинителя не попадала влага.

В процессе эксплуатации удлинителя соблюдайте элементарные положения техники безопасности и меры предосторожности:

• не разбирайте удлинитель;
• не используйте изделие в дождливую погоду;
• не используйте удлинитель в местах с чрезмерным уровнем влажности;
• не допускайте попадания влаги внутрь конструкции удлинителя;
• не используйте удлинитель в местах с повышенной запыленностью, вибрацией и пр. ;
• не замыкайте клеммы розеток;
• не давайте детям пользоваться удлинителем;
• не включайте в удлинитель приборы, суммарная мощность которых превышает максимально допустимую для данного устройства.

Теперь вы знаете, что представляет собой удлинитель для газонокосилки, как его выбрать и правильно использовать. Следуйте полученным рекомендациям, и все пройдет в лучшем виде.

Удачи!

Делаем удлинитель своими руками

Металлическая конструкция

Для изготовления катушки для удлинителя кабеля своими руками из железа потребуется сварочный аппарат. Материал для сборки можно найти под рукой на даче. Как это сделать:

1. Из 2 листов резаком вырезают круги. Края зачищают болгаркой.
2. В середине заготовок проделывают отверстие дрелью диаметром 1,2 см.
3. Отрезают железную трубку нужной длины сечением полдюйма. Берут арматуру круглую и болгаркой отсекают определенную часть.
4. Диск кладут на стол, точно по центру устанавливают вертикально трубку, которую выравнивают угольником, деталь прихватывают сваркой. С обратной стороны проделывают аналогичную работу. Внутрь трубы просовывают гладкую арматуру.
5. Сооружают 2 треугольные рамы из уголков. В середине, где будет располагаться ось, приваривают уголок горизонтально на одной и другой заготовке и делают отверстия в центре. Нижнюю часть треугольников соединяют уголками, а вверху монтируют ручку.
6. Катушку удерживают на уровне дыр для стержня. В отверстие просовывают арматуру. С одной стороны прикрепляют сваркой, а на другой мастерят ручку для вращения барабана. Также в диске прожигают вход для кабеля. Розетку закрепляют на круге.

Получится долговечная самодельная катушка для удлинителя. Своими руками изготовить, окрасить и проверить на работоспособность под силу любому желающему.

Монтаж переноски с нуля

От одного края кабеля отрезают защитную оболочку на несколько сантиметров. Аккуратно снимают жилы с медных проводков, чтобы они оголились. Разбирают переноску, в специальный паз укладывают провод, а проводки пропускают через зажимы, предварительно открутив мелкие болтики. Крепления зажимают обратно с проводками, накладывают верхнюю крышку и снизу стягивают коробку болтиками или шурупами.

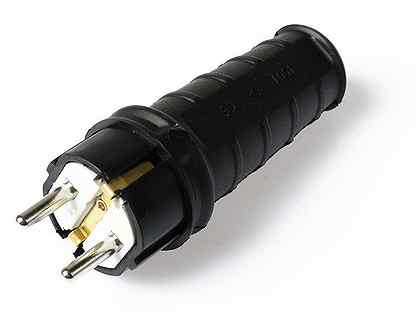

С вилкой все аналогично. Также с кабеля снимают защитное покрытие на 2-3 см. С проводков снимают жилы. Разбирают вилку и откручивают болтики на креплениях. В эти места пропускают проводки, фиксаторы обратно закручивают. Кабель устанавливают в паз. Сверху прикладывают крышку и стягивают ее болтом.

Почему не работает удлинитель USB – причины:

1) Провода USB удлинителя не являются витой парой.

Никаких экранированных микрофонных и т.п. проводов для USB удлинителя применять не стоит! Только витая пара! Лучший кабель для USB удлинителя – стандартный кабель «компьютерная витая пара UTP» из одножильных медных проводов (но не из мягких многожильных проводов для пачкорда). Линии D+ и D- ОБЯЗАТЕЛЬНО должны быть витой парой проводов!!! Именно свитой парой проводов!!!

Так же возможно, что и сам кабель витая пара Вам попадется некачественный, с большим затуханием сигнала. В этом случае, если все нижеприведенные варианты не помогут – нужно взять UTP кабель другой марки, производителя и т.п.

2) Для сигналов D+ и D- USB удлинителя задействована не та витая пара проводов.

Кабель «компьютерная витая пара UTP», под своей оболочкой, имеет четыре свитые пары проводов с разным шагом свивки. Это сделано для уменьшения паразитных влияний пар друг на друга в кабеле. Однако, шаг свивки пары так же влияет и на параметры прохождения высокочастотного сигнала по ней. По этому, для линии D+ и D- желательно перепробовать все четыре пары и определить, на какой из них USB устройства работают наиболее стабильно. Мне при изготовлении USB удлинителей, чаще всего везло с синей или зеленой витой парой. Линия D+ и D- на этих витых парах кабеля работала почти всегда отлично. Вероятно, эти проводники пары имеют «нужный» шаг свивки. А вот оранжевая пара проводов чаще всего почему-то отказывала на длинных USB удлинителях (15-20 метров).

3) Большое падение питающего напряжения на удлинителе USB.

Для цепей питания необходимо запараллелить провода USB удлинителя! Питание на USB устройство через USB удлинитель нужно подавать по запараллелиным оставшимся трем витым парам – для увеличения сечения проводов и уменьшения их сопротивления. Если падение питающего напряжения 5 вольт на удлинителе будет существенным, то, USB устройство не сможет нормально работать. Оно не определится компьютером. Это прописная истина Закона Ома!

4) USB удлинитель подключен не к основным USB гнездам ПК.

USB удлинитель нужно подключать в USB гнезда, расположенные сзади корпуса ПК! Есть разница, куда подключать USB удлинитель! Дополнительные USB разъемы ПК, расположенные на корпусе, чаще всего соединены с материнской платой обычными проводами, а не витой парой. По этому, естественно, симметричный сигнал D+ и D- сильно искажается на таких проводах, вносятся помехи.  А вот USB гнезда, расположенные сзади ПК, (смонтированные непосредственно на материнской плате) не внесут искажения в линию D+ и D-.

Ограничения по использованию электрических удлинителей

Нормативные документы дают узкий ряд ограничений применения удлинителей. Без специальных мер защиты не допускается эксплуатация двигателей мощностью свыше 1 кВт (без уточнения типа: асинхронный, коллекторный). Условие обойдем только в одном случае: нужно сделать, чтобы отключение/включение контакта было возможным только при выключенном оборудовании. Видимо, здесь предполагается возникновение дуги, при резком обрыве либо коммутации цепи.

Кабель с частично снятой изоляцией для измерения тока клещами

Типичный удлинитель непригоден проведению измерений токовыми клещами. Пример приведен фото. Изоляция питающего провода разорвана, допустимо вести измерения токовым клещами. Фото неспособно послужить примером того, как самому сделать удлинитель идеального типа. В нашем случае применен двухжильный провод, большего не требовалось, розетка взята старого типа, куда диаметром гнезд входят вилки приборов, изготовленных по европейскому стандарту. Помогает избежать сложностей с подключением.

Фазы розетки и удлинителя

Хотелось добавить сюда не столь очевидный факт, однозначно нетрудно проследить на практике: вилка удлинителя стоит, как положено. Взявшись за провод, можно обнаружить: фаза всегда находится с той стороны, что в розетке. Посмотрите фото, продемонстрировано: штекер расположился наиболее очевидным образом, проводом вниз. Фаза в показанном положении слева. Помогает электрикам, мастерам перестать гадать. Фаза слева.

Симметричная вилка лишена ярко выраженного направления. Углубление под защитный контакт располагается сверху. Что касается сборных вилок, где такового нет, нужно ориентироваться надписями (см. фото), чтобы читались, не располагались кверху ногами. Подчеркиваем, в этом случае все зависит от того, как соединим проводку внутри удлинителя. Нужно сделать, чтобы при указанном расположении вилки фаза совпадала с розеткой в удлинителе (если взять показанным на фото образом). На первый взгляд лишние сложности, в рабочей ситуации пригодится для разных целей.

Надпись симметричной вилки

Обратите внимание: для мощных приборов вилка неразборная. В поисках кабеля такой длины, соответствующей заданному условию, пойдем на обманный маневр:

• Тщательно заделываем провод согласно инструкции.
• Берем компаунд заливной муфты, льём внутрь. После застывания немного ухудшатся условия охлаждения, зато образуется надежный каркас поддержания формы. Другими словами, вилка после таких манипуляций становится неразборной.

Особенности изготовления

Впервые электрический удлинитель с несколькими розетками был запущен в производство в 1972 году. Изобретение принадлежит инженеру Питеру Талботу, работавшему, в то время в компании Kambrook.

Современные удлинители изготавливаются в большом ассортименте. Они наделены:

• разным дизайном;
• количеством многоместных розеток;
• различной длиной шнура.

Также присутствуют другие конструкционные улучшения – выключатель, световая индикация, сетевой фильтр. Работают удлинители от электрического напряжения 100-127 V, 220-240 V, в зависимости от принятых стандартов. Удлинитель с длинным проводом и множеством розеток удобен не только для запитывания большого количества электрических приборов внутри дома, квартиры. Он обязательно пригодится во время проведения ремонтных работ, когда требуется вывести точку подключения, допустим, к забору или на фасад здания. Монтаж стационарной розетки в этом случае выглядит нецелесообразным, поэтому питание электроприборов выполняется с помощью мобильного приспособления.

Собранное из подручных предметов электромеханическое устройство обойдется в любом случае дешевле, чем готовое приспособление, купленное в магазине. Однако перед процессом сборки следует внимательно задуматься над моделью удлинителя, потому что конструкционных вариантов устройств существует очень много – придется выбрать какой-то один. Чтобы упростить задачу, имеет смысл перечислить распространенные модели современных удлинителей.

Бытовой. Простая конструкция (обычно с тремя розетками) без современных улучшений: кнопки питания, сетевого фильтра, индикации и прочего.

Принцип работы и область применения USB удлинителей

Для изготовления нормального рабочего удлинителя нужно хорошо знать его свойства и принцип действия. От этого в первую очередь зависит его длина. Всем известно, что с помощью обычного кабеля возможно подключение удаленных устройств на расстояние 3-5 метров. Такие кабели считаются пассивными удлинителями, и во многих случаях такого расстояния оказывается недостаточно для обеспечения нормальной работы в доме или офисе. Не всегда имеется возможность расположения принтера, сканера и других периферийных устройств неподалеку от компьютера.

Данную проблему успешно решает активный USB удлинитель, коренным образом отличающийся от обычного кабеля. Его полезные качества проявляются за счет активных усилителей, встроенных на каждом конце и получающих питание с разъемов USB в пределах 5 вольт. За счет этого полезный сигнал усиливается многократно, что дает возможность подключения устройств, удаленных от компьютера на расстояние 50 метров и более.

Работа удлинителя осуществляется самостоятельно без каких-либо драйверов и никак не влияет на состояние компьютера. Достаточно всего лишь вставить USB вилки, расположенные на концах провода, в соответствующие разъемы соединяемой аппаратуры.

Самодельный USB удлинитель из витой пары.

Самодельный USB удлинитель из витой пары я делал следующим образом: — в наличии у меня был кусок кабеля PRIME CAT5E UTP – 18 метров. Обычная неэкранированная компьютерная витая пара для прокладки в помещении. Самый дешевый сетевой кабель. Для подключения web камеры по USB мне необходим был кусок кабеля длиной 10 метров, но я решил не перерезать имеющийся у меня кусок и подключить его весь – для эксперимента.  Как оказалось – весьма удачно.

USB удлинитель из витой пары я оконцевал разборными USB коннекторами «мама» и «папа», купленными в магазине радиотоваров.

Важный момент! Синюю пару проводов кабеля я пустил на D+ и D-. Почему именно синюю? – Все четыре витые пары жил кабеля имеют разный шаг свивки. Это хорошо заметно, если снять с UTP кабеля общую оболочку сантиметров на 10 – 15. Так вот, USB удлинитель отлично работал, если сигналы D+ и D- пустить по синей или же зеленой паре жил. Если же пустить D+ и D- по оранжевой паре, то USB удлинитель вообще не работал. Коричневая пара работала с перебоями. Вероятно, шаг свивки синей и зеленой пары жил идеально подходит для прохождения высокочастотного сигнала USB (резонанс, импеданс и т.п.).

Три остальные пары жил кабеля я запараллелил и пустил по ним питание – по трем цветным жилам плюс, по трем полосатым – минус.

Самодельный USB удлинитель из витой пары отлично работает – все USB устройства, подключенные к нему, определяются и работают без проблем. USB флешка, USB картридер, USB Wi-Fi адаптер, 3G модем МТС, EasyCap – устройство видео захвата, USB DVB-T приемник – SDR радио, USB веб камера. Это все, что мной было проверено на этом самодельном USB удлинителе.

После серии неудачных экспериментов с коротким экранированным проводом, работоспособность 18 метрового USB удлинителя казалась чем-то не реальным. Впоследствии я делал много USB удлинителей по данной технологии, и все они работали до длины 20 метров. На бо’льшую длину мне так и не удалось заставит юсб удлинитель нормально работать. Юсб устройства перестают определятся.

Из чего сделать удлинитель USB.

Из чего сделать удлинитель USB — по началу, я пытался делать USB удлинитель из двойного экранированного микрофонного провода различных марок. Пускал D+ и D-  сигналы USB по центральным жилам кабеля, а питание 5 вольт «+» и  «-» по экранирующим оплеткам. Перебирал и другие варианты удлинителя юсб по экранированным проводам. Но ничего из этого не выходило. На таком удлинителе USB устройства  не определялись даже на метровой длине шнура. Казалось бы – хороший экранированный провод, каналы D+ и D- разнесены и имеют отдельные экраны, что еще нужно то? Но на нем USB устройства не работали! Безрезультатные эксперименты с USB и экранированными проводами продолжались до момента, пока я не понял, что по линиям D+ и D- одновременно передается дифференциальный сигнал. А значит, для удлинителя USB нужно использовать симметричную линию — витую пару!

Правильное понимание функций удлинителя

Данное производное слово от глагола «удлинять», которое используется для названия такого, часто используемого в быту изделия можно трактовать двояко – удлиняется сеть к потребителю, или же становится более длинным сетевой шнур электроприбора.

В правильном понимании функций удлинителя заложены основы противопожарной безопасности при подключении к переносным розеткам различных потребителей.

В сводках новостей о различных происшествиях очень часто доводилось слышать, что сгорел такой-то офис из-за возгорания удлинителя, перегруженного компьютерами, принтерами и другой оргтехникой.

Расплавившийся и загоревшийся кабель переноски

И при этом не сработал автоматический выключатель, не помогло УЗО, так как удлинитель, работавший как часть стационарной проводки, на самом деле её продолжением не являлся, – его кабель оказался меньшего сечения, чем провода электропроводки, на которые и была рассчитана защита.

В данном случае автоматический выключатель исправно держал номинальный рабочий ток, пока тонкие кабели переноски нагревались, плавились и загорались.

Поэтому делая удлинитель своими руками, который будет устанавливаться стационарно, необходимо выбрать для него кабель такого же сечения, как и провода питающей розетки электропроводки – ведь автоматический выключатель должен защищать сеть в самом уязвимом ее участке – там, где сечение проводников наименьшее.

Стационарное использование удлинителя не рекомендуется ПУЭ, но в виду невозможности проведения немедленной перепланировки и ремонта проводки, переноска является единственной возможностью подключения компьютера и сопутствующего оборудования в нужном месте.

Разновидности удлинителей

Не видим труда своими руками сделать удлинитель для наушников. Сегодня предостаточно на рынке разборных разъемов USB, медный шнур на четыре жилы достанем в любой точке мира (используя Алиэкспресс). Шины питания идут боками: можно видеть, выдвинуты вперед, чтобы избежать потери информации при размыкании контактов. Внутри проходят по двум проводам данные. Кабель лучше брать без соединений, цельным куском, затухание слабого сигнала будет минимальным. Отличным вариантом считаем достать экранированный кабель: безусловно, увеличит дальность связи.

Обжимные клещи

Витая пара подойдет для USB. Частоты будут несколько иными, на малых дистанциях незаметно. Можете сделать удлинитель модема при наличии обжимных клещей. Показанные фото взяты в DNS, годятся для 8 и 6-позиционных разъемов (подойдут телефонистам).

Наконец, никаких сложностей с jack-коннекторами аудио. Наверное, замечали: на фронтальную панель системного блока иногда выходит моно… Кусать локти? Просто загляните внутрь, сделайте правильную разводку платы, установив нужные перемычки, протяните кабель с нужным числом жил до материнки. Весь секрет: просто некоторым производителям лень делать, толкают дешевку. Полагаем, теперь каждый читатель понял, как самому сделать USB удлинитель, цель обзора достигнута.

Прощаемся, полагаем, полученные знания реально пригодятся на практике, когда в очередной раз потребуется сделать удлинитель своими руками.

Сборка пластикового приспособления

Все детали предварительно нарезают и подготавливают, раскладывая их на рабочем месте. Так проще добиться результата. Как сделать катушку для удлинителя своими руками пошагово:

1. На фанере или листе МДФ расчерчивают круг подходящего диаметра. Если материал тонкий, то надо сделать 4 детали, чтобы в дальнейшем склеить их парами быстросохнущим клеем. Вырезают заготовки лобзиком или ножовкой по металлу.
2. Полученные элементы симметрично приклеивают друг к другу двусторонним скотчем. По диаметру втулки, на которую будет наматываться кабель, начерчивают на вырезанных фанерных кусках окружности. Намечают крестообразные линии и с одинаковым шагом и расставляют точки в месте установки втулки. Также одна точка располагается в центре деревянного диска. Дерево обрабатывают наждачной бумагой по краям, поскольку сложно сделать ровный разрез ножовкой.
3. Нарезают 4 металлические или алюминиевые трубки диаметром 10 мм по длине втулки, например – 25 см. Потребуется 8 дюбелей 8-ки. Пластиковые стержни вбивают в трубки молотком, в которых они должны устойчиво установиться.
4. В намеченных точках проделывают отверстия сверлом диаметром немного меньше черного самореза. В центральной отметине на деревянном диске изготавливают отверстие сечением 22 мм.
5. К каждой дыре на круге во внутренней части прикладывают трубку и прикручивают саморезами. Должно получиться 4 штыря, на них накладывается втулка из пластиковой трубы. Если диаметр оси 15 см, то и штырьки надо располагать в соответствии с этим размером. С обратной стороны устанавливается другой диск из дерева и прикручивается шурупами.

Внимание! Пластмассовая втулка из трубы должна плотно установиться на металлические стержни, чтобы она не вращалась во время скручивания провода

Инструмент, материал который потребуется в работе

Для начала необходимо определиться с сечением провода, используемым в качестве шнура. Мы рекомендуем использовать медный провод.

Если удлинитель будет подключаться к розетке, имеющей заземление, то рекомендуем купить трехжильный провод.

Так же стоит определиться с сечением провода. Провод сечение 1.5 мм выдерживает нагрузку до 3.5 киловатт.

Если планируете подключать устройства с большей емкостью, то желательно использовать провод сечением 2.5 мм. Такой провод выдерживает нагрузку до 5 киловатт.

Для изготовления удлинителя использующего большую мощность, рекомендуем найти на специализированных форумах или сайтах производителей кабелей таблицы. В них указаны сечение провода и мощность, на которую они рассчитаны.

Стоит внимательно отнестись к выбору штепсельной вилки. Если ваши розетки старой конструкции, не стоит приобретать вилку типа «евро».

Постарайтесь определиться с количеством розеток, которые потребуются для удлинителя. Не желательно использовать одиночную розетку.

Конечно, при необходимости вы можете соединить удлинитель, изготовленный своими руками с фабричным вариантом, имеющим несколько розеток. Но желательно предусмотреть в изготовляемом варианте две или три розетки.

USB удлинитель из витой пары

Удлинители из витой пары применяются в основном для подключения интернета через 3G модем. Данные устройства используются на дачах и в загородных домах, при отсутствии возможности проведения обычного кабельного интернета. Нередко возникают ситуации, когда уверенный прием сигнала 3G возможен лишь из определенного места, к которому требуется подвести отдельный кабель. Нередко юсб удлинитель нужного размера отсутствует в продаже, поэтому единственным выходом остается его изготовление своими руками.

Для этой цели потребуется нужное количество витой пары, экранированной фольгой, два разъема USB АМ и AF, то есть «папа» и «мама», термоусадочная трубка 16 мм, а также изолента. Из инструментов понадобится нож, бокорезы, паяльник, припой и флюс.

Процесс изготовления начинается со спаривания и выравнивания бокорезами концов витой пары. После этого с помощью ножа нужно снять с каждого конца верхнюю оболочку кабеля вместе с фольгой на расстояние 1 см. Эту операцию нужно производить очень аккуратно, чтобы не надрезать провода, расположенные под оболочкой. Провода коричнево-белого и коричневого цвета отрезаются вровень с оболочкой, поскольку в дальнейшем они не будут использоваться. С оставшихся проводников нужно удалить по 3 мм изоляционного слоя. Провода соединяются следующим образом: зеленый с оранжевым и зелено-белый с оранжево-белым. Места соединений тщательно пропаиваются.

Термоусадочная трубка заранее разрезается на части по 4 см каждая и надевается на витую пару. Это позволит в дальнейшем не делать отпаивание разъема. Правильность выполнения распайки следует проверять очень тщательно, поскольку случайная путаница может привести к выходу из строя USB устройства.

После проверки необходимо включить модем в тестовом режиме. Если компьютер не опознает устройство или показывает неправильную работу, необходимо опробовать другой разъем. Отсутствие положительного результата указывает на слишком большое потребление тока. Поскольку провода очень тонкие, модему просто не хватает напряжения. Возможно придется укорачивать провод до тех пор, пока устройство не начнет работать или увеличивать сечение проводов. Если же вся система работает нормально, остается надеть на разъемы термоусадочные трубки и после разогрева проверить качество изоляции.

Как сделать удлинитель своими руками

Как сделать электрический удлинитель своими руками – собираем удлинитель от А до Я

Почему шнур удлинителя греется

Антенна для цифрового ТВ своими руками

Обжим телефонного кабеля

Схема подключения видеонаблюдения

Процесс изготовления удлинителя

Следует сразу же отметить, что самостоятельное изготовление USB удлинителя требует специальных знаний электроники и радиотехники, практических навыков работы с паяльником и другим электроинструментом. В противном случае рекомендуется приобрести готовое изделие нужной длины, хотя оно и будет дороже самодельного. Тем не менее, многие все-таки пытаются сделать USB удлинитель самостоятельно.

Прежде всего нужно запастись стандартным USB кабелем небольшой длины. По возможности, в нем должен быть ферритовый сердечник, способный гасить высокочастотные помехи и указывающий на высокое качество кабеля. Такой отрезок можно попросить или недорого купить у людей, занимающихся кабельными линиями. У них же можно попросить и необходимое количество компьютерного кабеля UTP, желательно одной из высоких категорий, например, 5е, 6 или 6е. От этого будет зависеть скорость работы аппаратуры на противоположном конце.

Из инструмента понадобятся кусачки или ножницы для разрезания кабеля. Зачистка проводов выполняется специальным инструментом, но при его отсутствии можно обойтись простым ножом. Для соединений будут нужны паяльник, припой и канифоль, поскольку скрутки проводов не допускаются из-за их высокого сопротивления. Места соединений изолируются термоусадочными трубками. Вместо них можно использовать изоленту.

Работы начинаются с разрезания кабелей на отрезки необходимой длины и зачистки концов. Изоляция со всех проводников снимается примерно на 3-5 мм. USB кабель содержит 4 проводника, UTP кабель – 8. В состав одной пары UTP кабеля, входит два проводка – цветной и пестрый. Вместо пестрого может быть белый провод. Каждая такая пара припаивается к отдельному проводку USB кабеля с соблюдением соответствующих цветов. По такой же схеме изготавливается USB удлинитель с дополнительным питанием своими руками, известный как активный удлинитель.

По завершении пайки нужно проверить, чтобы не осталось разорванных мест. После этого термоусадочные трубки сдвигаются к местам пайки и нагреваются строительным феном до их полного прилегания к соединенным проводникам. После того как все термоусадки на проводниках остынут, они собираются все вместе в единый пучок, поверх которого таким же образом устанавливается общая термоусадочная трубка. Перед первым подключением аппаратуры, желательно проверить контакты с помощью тестера. Если проверка показала норму, то самодельный удлинитель можно использовать для работы.

Процесс изготовления удлинителя

Для сборки вам потребуется острый нож для снятия изоляции, плоскогубцы, набор отверток. После подготовительных работ можно приступить к непосредственному изготовлению удлинителя.

Сборку рекомендуем начать с вилки. Для этого следует удалить верхнюю изоляцию на 5-6 см. После этого очищаем сами жилы от изоляции приблизительно на 1 см. Разбираем штепсельную вилку и крепим оголенные провода непосредственно к вилке.

Главный момент это не перепутать заземляющийся провод. Расположение фазы и нуля не играет роли. После этого следует собрать вилку в обратном порядке.

После этого можно приступить к установке на удлинитель розеток. Корпус разбирается, и провода крепятся внутри колодки

Обращаем обязательное внимание на заземление. После фиксации проводов в колодке, следует произвести сборку корпуса розеток.

Если вы планируете изготовить очень длинный удлинитель, то можем порекомендовать использовать катушку. В этом случае использование данного удлинителя окажешься наиболее удобным.

Вы можете использовать определенное количество удлинителя, не боясь запутаться в ненужной части удлинителя. Хранение удлинителя на катушке, гораздо удобнее, чем в виде бухты.

11,5: Магнитная сила на проводнике с током

Движущиеся заряды испытывают силу в магнитном поле. Если эти движущиеся заряды находятся в проводе, то есть если по проводу проходит ток, на провод также должна действовать сила. Однако, прежде чем обсуждать силу, действующую на ток со стороны магнитного поля, мы сначала исследуем магнитное поле, создаваемое электрическим током. Здесь мы изучаем два отдельных эффекта, которые тесно взаимодействуют: провод с током создает магнитное поле, а магнитное поле оказывает силу на провод с током.

Магнитные поля, создаваемые электрическим током

Обсуждая исторические открытия в области магнетизма, мы упомянули открытие Эрстеда о том, что провод, по которому проходит электрический ток, вызывает отклонение расположенного рядом компаса. Было установлено, что электрические токи создают магнитные поля. (Эта связь между электричеством и магнетизмом более подробно обсуждается в Источниках магнитных полей.)

Стрелка компаса рядом с проволокой испытывает силу, которая выравнивает касательную иглы к окружности вокруг проволоки.Следовательно, токоведущий провод создает кольцевые петли магнитного поля. Чтобы определить направление магнитного поля, создаваемого проводом, мы используем второе правило правой руки. В RHR-2 ваш большой палец указывает в направлении тока, в то время как ваши пальцы охватывают провод, указывая в направлении создаваемого магнитного поля (рисунок \ (\ PageIndex {1} \)). Если магнитное поле попадало на вас или выходило за пределы страницы, мы обозначаем это точкой. Если магнитное поле попадало на страницу, мы обозначаем это знаком ×.

Эти символы получены с учетом векторной стрелки: стрелка, направленная на вас, с вашей точки зрения будет выглядеть как точка или кончик стрелки. Стрелка, направленная от вас, с вашей точки зрения будет выглядеть как крест или знак ×. Составной эскиз магнитных кругов показан на рисунке \ (\ PageIndex {1} \), где показано, что напряженность поля уменьшается по мере удаления от провода петлями, которые расположены дальше друг от друга.

Рисунок \ (\ PageIndex {1} \): (a) Когда провод находится в плоскости бумаги, поле перпендикулярно бумаге.Обратите внимание на символы, используемые для поля, указывающего внутрь (например, хвоста стрелки), и поля, указывающего наружу (например, кончика стрелки). (б) Длинный и прямой провод создает поле с силовыми линиями магнитного поля, образующими кольцевые петли.

Расчет магнитной силы

Электрический ток – это упорядоченное движение заряда. Следовательно, провод с током в магнитном поле должен испытывать силу, создаваемую этим полем. Чтобы исследовать эту силу, давайте рассмотрим бесконечно малое сечение провода, как показано на рисунке \ (\ PageIndex {3} \).Длина и площадь поперечного сечения секции составляют дл и A соответственно, поэтому ее объем равен \ (V = A \ cdot dl \). Проволока сформирована из материала, который содержит n носителей заряда в единице объема, поэтому количество носителей заряда в секции составляет \ (nA \ cdot dl \). Если носители заряда движутся с дрейфовой скоростью \ (\ vec {v} _d \), ток I в проводе равен (от тока и сопротивления)

\ [I = neAv_d. \]

Магнитная сила на любом отдельном носителе заряда равна \ (e \ vec {v} _d \ times \ vec {B} \), поэтому общая магнитная сила \ (d \ vec {F} \) на \ (nA \ cdot dl \) носителей заряда в сечении провода

\ [d \ vec {F} = (nA \ cdot dl) e \ vec {v} _d \ times \ vec {B}.\]

Мы можем определить dl как вектор длиной dl , указывающий вдоль \ (\ vec {v} _d \), что позволяет нам переписать это уравнение как

\ [d \ vec {F} = neAv_dd \ vec {l} \ times \ vec {B}, \] или

\ [d \ vec {F} = Id \ vec {l} \ times \ vec {B}. \ label {11.12} \]

Это сила магнитного поля на отрезке провода. Обратите внимание, что на самом деле это результирующая сила, действующая со стороны поля на сами носители заряда. Направление этой силы задается RHR-1, где вы указываете пальцами в направлении тока и сгибаете их к полю.Затем ваш большой палец указывает в направлении силы.

Рисунок \ (\ PageIndex {2} \): бесконечно малое сечение токоведущего провода в магнитном поле.

Чтобы определить магнитную силу \ (\ vec {F} \) на проводе произвольной длины и формы, мы должны интегрировать уравнение \ ref {11.12} по всему проводу. Если сечение провода прямое и B однородное, дифференциалы уравнения становятся абсолютными величинами, давая нам

\ [\ vec {F} = I \ vec {l} \ times \ vec {B}.\]

Это сила, действующая на прямой провод с током в однородном магнитном поле.

Пример \ (\ PageIndex {1} \): уравновешивание гравитационных и магнитных сил на проводе с током

Провод длиной 50 см и массой 10 г подвешен в горизонтальной плоскости с помощью пары гибких проводов (рисунок \ (\ PageIndex {3} \)). Затем на проволоку действует постоянное магнитное поле величиной 0,50 Тл, которое направлено, как показано. Каковы величина и направление тока в проводе, необходимые для снятия напряжения в опорных выводах?

Рисунок \ (\ PageIndex {3} \): (a) Проволока, подвешенная в магнитном поле.(б) Схема свободного тела для проволоки.

Стратегия

Из диаграммы свободного тела на рисунке, натяжения в опорных выводах стремятся к нулю, когда гравитационная и магнитная силы уравновешивают друг друга. Используя RHR-1, мы обнаруживаем, что магнитная сила направлена ​​вверх. Затем мы можем определить ток I , приравняв две силы.

Решение

Приравняйте две силы веса и магнитной силы к проводу:

\ [мг = IlB.2)} {(0,50 \, m) (0,50 \, T)} = 0,39 \, A. \]

Значение

Это сильное магнитное поле создает значительную силу на длине провода, чтобы противодействовать его весу.

Пример \ (\ PageIndex {2} \): расчет магнитной силы на токопроводящем проводе

По длинному жесткому проводу, проложенному вдоль оси y , проходит ток 5,0 А, протекающий в положительном направлении y . (а) Если постоянное магнитное поле величиной 0.30 Тл направлено вдоль положительной оси x , какова магнитная сила на единицу длины на проводе? (b) Если постоянное магнитное поле 0,30 Тл направлено на 30 градусов от оси + x к оси + y , какова магнитная сила на единицу длины на проводе?

Стратегия

Магнитная сила, действующая на провод с током в магнитном поле, определяется выражением \ (\ vec {F} = I \ vec {l} \ times \ vec {B} \). Что касается части а, поскольку в этой задаче ток и магнитное поле перпендикулярны, мы можем упростить формулу, чтобы дать нам величину и найти направление через RHR-1.Угол θ составляет 90 градусов, что означает \ (sin \, \ theta = 1. \). Кроме того, длину можно разделить на левую часть, чтобы найти силу на единицу длины. Для части b текущая длина, умноженная на длину, записывается в обозначении единичного вектора, а также магнитное поле. После взятия перекрестного произведения направленность очевидна по результирующему единичному вектору.

Решение

1. Начнем с общей формулы магнитной силы на проводе. Мы ищем силу на единицу длины, поэтому мы делим ее на длину, чтобы вывести ее в левую часть.Мы также устанавливаем \ (sin \, \ theta \). Следовательно, решением будет \ [F = IlB \, sin \, \ theta \] \ [\ frac {F} {l} = (5.0 \, A) (0.30 \, T) \] \ [\ frac {F} {l} = 1,5 \, Н / м. \] Направленность: Укажите пальцами в положительном направлении y и согните пальцы в положительном направлении x . Ваш большой палец будет указывать в направлении \ (- \ vec {k} \). Следовательно, с учетом направленности решение будет \ [\ frac {\ vec {F}} {l} = -1,5 \ vec {k} \, Н / м. \]
2. Текущее значение, умноженное на длину, и магнитное поле записываются в виде единичного вектора.o) \ hat {i} \] \ [\ vec {F} / l = -1.30 \ hat {k} \, Н / м. \]

Значение

Это большое магнитное поле создает значительную силу на небольшой длине провода. По мере того, как угол магнитного поля становится более близким к току в проводе, на него действует меньшая сила, как видно из сравнения частей a и b.

Упражнение \ (\ PageIndex {1} \)

Прямой гибкий медный провод погружается в магнитное поле, направленное внутрь страницы.(а) Если ток в проводе течет в направлении + x , в какую сторону будет изгибаться провод? (b) В какую сторону изгибается провод, если ток течет в направлении – x ?

Решение

а. наклоняется вверх; б. наклоняется вниз

Пример \ (\ PageIndex {3} \): сила на круглом проводе

Круговая токовая петля радиусом R , по которой проходит ток I , расположена в плоскости xy . Постоянное однородное магнитное поле прорезает петлю параллельно оси y (рисунок \ (\ PageIndex {4} \)).Найдите магнитную силу на верхней половине петли, нижней половине петли и общую силу на петле.

Рисунок \ (\ PageIndex {4} \): петля из провода, по которой течет ток в магнитном поле.

Стратегия

Магнитная сила на верхнем контуре должна быть записана в терминах дифференциальной силы, действующей на каждый сегмент контура. Если мы интегрируем по каждому дифференциальному элементу, мы решаем общую силу на этом участке петли. Сила, действующая на нижнюю петлю, определяется аналогичным образом, а общая сила складывается из этих двух сил.

Решение

Дифференциальное усилие на произвольном отрезке проволоки, расположенном на верхнем кольце, составляет:

\ [dF = I B \, sin \, \ theta \, dl, \], где \ (\ theta \) – угол между направлением магнитного поля (+ y ) и отрезком провода. Дифференциальный сегмент расположен на том же радиусе, поэтому, используя формулу длины дуги, мы имеем:

\ [dl = Rd \ theta \]

\ [dF = IBR \, sin \, \ theta \, d \ theta. \]

Чтобы найти силу на отрезке, мы интегрируем по верхней половине круга от 0 до \ (\ pi \). 0 sin \, \ theta \, d \ theta = IBR (-cos 0 + cos \ pi) = -2 IBR. \]

Чистая сила – это сумма этих сил, которая равна нулю.

Значение

Полная сила на любом замкнутом контуре в однородном магнитном поле равна нулю. Несмотря на то, что каждая часть петли имеет силу, действующую на нее, результирующая сила, действующая на систему, равна нулю. (Обратите внимание, что на петле есть чистый крутящий момент, который мы рассмотрим в следующем разделе.)

Что происходит с токоведущим проводом в магнитном поле? | Научный проект

• Сильный подковообразный магнит
• Длинный изолированный провод
• Инструмент для зачистки проводов
• D аккумулятор
• Изолента

1. Зачистите 1 дюйм изоляции с каждой стороны провода.
2. Положите подковообразный магнит набок на плоскую поверхность.
3. Используйте небольшой кусок изоленты, чтобы прикрепить металлическую часть одного конца провода к отрицательной клемме аккумулятора.
4. Пропустите провод между ножками подковообразного магнита.
5. Удерживая изолированную часть провода, коснитесь открытым концом провода положительной клеммы аккумулятора. В каком направлении течет электрический ток? Зачем держать изоляцию провода вместо металла? Запишите свои наблюдения.

6. Переверните магнит и повторите эксперимент. Что изменится? Запишите свои наблюдения.

Проволока отогнется от полюсов магнита.

Электрические токи всегда создают собственные магнитные поля. Поведение и ток всегда можно описать правилом правой руки . Сделайте рукой знак «большой палец вверх» следующим образом:

Ток будет течь в направлении, указанном большим пальцем, и направление магнитного поля будет описываться направлением пальцев.

Это означает, что при изменении направления тока вы также меняете направление магнитного поля. Ток течет от отрицательного полюса батареи через провод к положительному полюсу батареи. Это может помочь вам определить направление магнитного поля.

Магниты, как и подковообразный магнит, используемый в этом упражнении, имеют два полюса : , южный и северный. Фраза «противоположности притягиваются» применима к магнитам; поэтому взаимодействия север-юг держатся вместе, а взаимодействия север-север и юг-юг отталкивают или отталкивают друг от друга.Поскольку магнитное поле, создаваемое электрическим током в проводе, меняет направление вокруг провода, оно отталкивает оба полюса магнита, отклоняясь от провода. В зависимости от того, какой полюс находится вверху (отметка на вашем магните может сказать вам, где север или юг), провод будет отклоняться от магнита или дальше в сторону буквы «U».

Заявление об ограничении ответственности и меры предосторожности

Education.com предлагает идеи проекта Science Fair для информационных целей. только для целей.Education.com не дает никаких гарантий или заверений относительно идей проектов Science Fair и не несет ответственности за любые убытки или ущерб, прямо или косвенно вызванные использованием вами таких Информация. Получая доступ к идеям проектов Science Fair, вы отказываетесь от отказаться от любых претензий к Education.com, которые возникают в связи с этим. Кроме того, ваш доступ к веб-сайту Education.com и идеям проектов Science Fair покрывается Политика конфиденциальности Education.com и Условия использования сайта, которые включают ограничения по образованию.ком ответственность.

Настоящим дается предупреждение, что не все идеи проекта подходят для всех индивидуально или при любых обстоятельствах. Реализация идеи любого научного проекта должны проводиться только в соответствующих условиях и с соответствующими родительскими или другой надзор. Прочтите и соблюдайте правила техники безопасности всех Материалы, используемые в проекте, являются исключительной ответственностью каждого человека. Для Для получения дополнительной информации обратитесь к справочнику по научной безопасности вашего штата.

Правило правой руки для токоведущего провода

Если вы считаете, что контент, доступный через Веб-сайт (как определено в наших Условиях обслуживания), нарушает или другие ваши авторские права, сообщите нам, отправив письменное уведомление («Уведомление о нарушении»), содержащее в информацию, описанную ниже, назначенному ниже агенту. Если репетиторы университета предпримут действия в ответ на ан Уведомление о нарушении, оно предпримет добросовестную попытку связаться со стороной, которая предоставила такой контент средствами самого последнего адреса электронной почты, если таковой имеется, предоставленного такой стороной Varsity Tutors.

Ваше Уведомление о нарушении прав может быть отправлено стороне, предоставившей доступ к контенту, или третьим лицам, таким как в качестве ChillingEffects.org.

Обратите внимание, что вы будете нести ответственность за ущерб (включая расходы и гонорары адвокатам), если вы существенно искажать информацию о том, что продукт или действие нарушает ваши авторские права. Таким образом, если вы не уверены, что контент находится на Веб-сайте или по ссылке с него нарушает ваши авторские права, вам следует сначала обратиться к юристу.

Чтобы отправить уведомление, выполните следующие действия:

Вы должны включить следующее:

Физическая или электронная подпись правообладателя или лица, уполномоченного действовать от их имени; Идентификация авторских прав, которые, как утверждается, были нарушены; Описание характера и точного местонахождения контента, который, по вашему мнению, нарушает ваши авторские права, в \ достаточно подробностей, чтобы позволить репетиторам университетских школ найти и точно идентифицировать этот контент; например нам требуется а ссылка на конкретный вопрос (а не только на название вопроса), который содержит содержание и описание к какой конкретной части вопроса – изображению, ссылке, тексту и т. д. – относится ваша жалоба; Ваше имя, адрес, номер телефона и адрес электронной почты; а также Ваше заявление: (а) вы добросовестно считаете, что использование контента, который, по вашему мнению, нарушает ваши авторские права не разрешены законом, владельцем авторских прав или его агентом; (б) что все информация, содержащаяся в вашем Уведомлении о нарушении, является точной, и (c) под страхом наказания за лжесвидетельство, что вы либо владелец авторских прав, либо лицо, уполномоченное действовать от их имени.

Отправьте жалобу нашему уполномоченному агенту по адресу:

Чарльз Кон Varsity Tutors LLC
101 S. Hanley Rd, Suite 300
St. Louis, MO 63105

Или заполните форму ниже:

Магнитное поле токоведущего провода

Темы и файлы

E&M Topic

• Электромагнетизм, магнитное поле в катушке

Файл DataStudio

Перечень оборудования

Введение

Цель этого упражнения – измерить магнитное поле, создаваемое токоведущим проводом в форме катушки. Используйте усилитель мощности для создания и измерения тока в катушке и используйте датчик магнитного поля для измерения напряженности магнитного поля в катушке. Используйте DataStudio для записи и отображения данных. Рассчитайте проницаемость свободного пространства ( μ ₀ ) на основе размера и количества витков в катушке, измеренного тока и измеренного магнитного поля.

Фон

Токоведущий провод испытывает магнитную силу при помещении в магнитное поле, создаваемое внешним источником, например постоянным магнитом.Токоведущий провод также создает собственное магнитное поле. Ганс Кристиан Эрстед (1777–1851) впервые обнаружил этот эффект в 1820 году, когда заметил, что провод с током влияет на ориентацию расположенной рядом стрелки компаса. Стрелка компаса выравнивается с чистым магнитным полем, создаваемым током и землей. Открытие Эрстеда, связавшее движение электрических зарядов с созданием магнитного поля, положило начало важной дисциплине под названием электромагнетизм. Экспериментально обнаружено, что величина B магнитного поля, создаваемого длинным прямым проводом, прямо пропорциональна току I и обратно пропорциональна радиальному расстоянию r от провода, как показано ниже. Константа пропорциональности преобразует выражение в уравнение, которое дает величину магнитного поля вокруг длинного прямого провода. Константа « μ ₀ » известна как проницаемость свободного пространства, и ее значение показано ниже.

(3)

мкм ₀ = 4 π × 10 ⁻⁷ Т · м / А

Если токопроводящий провод согнут в круговую петлю, силовые линии магнитного поля вокруг петли будут иметь рисунок, подобный тому, что и вокруг стержневого магнита. В центре петли с радиусом R магнитное поле перпендикулярно плоскости петли и имеет значение, показанное в уравнении ниже, где I обозначает ток в петле. Часто петля состоит из N витков провода, которые намотаны так близко друг к другу, что образуют плоскую катушку с одной петлей. В этом случае магнитные поля отдельных витков складываются, чтобы получить результирующее поле, которое в Н в раз больше, чем у одиночной петли. Для такой катушки магнитное поле в центре зависит от количества петель, тока и радиуса петли, как показано в уравнении ниже.

Copyright © 2011-2013 Advanced Instructional Systems, Inc. и Физический факультет Университета Центральной Флориды | Кредиты

токоведущих петель в простой неоднородной области: Журнал прикладной физики: Том 23, № 4

Показатели статьи

Просмотры

28 год

Цитаты

Crossref 16

Web of Science

ISI 20

Альтметрический

Обратите внимание: Количество просмотров соответствует полному тексту просмотров с декабря 2016 года по настоящее время. Просмотры статей до декабря 2016 года не включены.

Понимание сил на токоведущих проводах в магнитных полях – видео и стенограмма урока

Прямой токопроводящий провод

Когда длинный прямой токопроводящий провод помещается в магнитное поле, на него действует сила, пропорциональная напряженности поля, величине тока и длине провода. Вы можете увидеть, как это работает на этом изображении:

Таким образом, величина магнитной силы на токоведущем проводе определяется выражением:

Направление магнитного поля можно найти с помощью правила правой руки.Чтобы определить направление, поднимите правую руку (левая не работает!). Укажите указательным пальцем в направлении тока, а средний палец – в направлении поля. Ваш большой палец будет указывать в направлении магнитной силы.

Рассмотрим пример. Показанный провод левитирует магнитным полем. Какова величина и направление магнитного поля, необходимого для левитации этого провода?

Сначала определите, какая магнитная сила должна действовать на провод.Если провод подвешен в воздухе, на него действуют две силы. Существует направленная вниз сила тяжести и восходящая сила из-за магнитного поля. Следовательно, магнитная сила, действующая на провод вверх, должна быть равна силе тяжести, действующей вниз.

Теперь вы можете рассчитать величину магнитного поля, необходимого для создания этой силы, используя формулу, которую мы исследовали ранее. Чтобы получить максимальную силу с наименьшим магнитным полем, поле должно быть перпендикулярно направлению тока.

Наконец, используйте правило правой руки, чтобы найти направление магнитного поля. Правой рукой укажите указательным пальцем в направлении тока (влево), а большим пальцем – в направлении силы (вверх). Затем ваш средний палец укажет направление, в котором должно быть направлено поле.

Наконец, используйте правило правой руки, чтобы найти направление магнитного поля.Правой рукой укажите указательным пальцем в направлении тока (влево), а большим пальцем – в направлении силы (вверх), тогда ваш средний палец будет указывать в направлении, в котором должно быть направлено поле. Итак, чтобы левитировать этот токопроводящий провод, вам понадобится магнитное поле 0,065 Тл, направленное наружу в направлении + z .

Два параллельных токоведущих провода

Теперь вы знаете, что токоведущий провод может как создавать магнитное поле, так и испытывать силу, обусловленную магнитным полем.Как вы думаете, что произойдет, если вы разместите два токоведущих провода рядом друг с другом и параллельно?

Каждый провод создает магнитное поле, которое воздействует на другой провод! Это приведет к тому, что провода будут либо притягиваться друг к другу, либо отталкиваться друг от друга. Если ток в проводах идет в одном направлении, они будут оказывать друг на друга силы притяжения. Однако, если ток в одном из проводов идет в направлении, противоположном току в другом проводе, тогда провода будут отталкивать друг друга.

Это уравнение включает константу, магнитную проницаемость свободного пространства, сокращенную греческой буквой мю. Значение этой константы:

1,26 x 10-6 Тл * м / А.

Если два провода длиной 1,0 м расположены на расстоянии 1 см (0,01 м) друг от друга и параллельны друг другу, и оба пропускают ток 20 А в положительном направлении x , какая магнитная сила действует между ними?

Поскольку по проводам течет ток в одном направлении, сила будет притягивающей, и вы можете использовать предыдущее уравнение для вычисления величины этой силы.Как видите, имеем:

Токовые петли

Что произойдет, если согнуть прямой провод в петлю? На разные стороны петли действуют силы в разных направлениях, потому что ток течет в разных направлениях. Если сила прилагается вверх к одной стороне петли, она будет прилагаться вниз с другой стороны. Это означает, что результирующая сила на токовой петле в магнитном поле будет равна нулю. Однако эти силы могут по-прежнему создавать крутящий момент, который заставит петлю вращаться.По сути, это основа того, как работают электродвигатели!

Краткое содержание урока

Давайте на мгновение напомним важную информацию, которую мы узнали о понимании сил, действующих на токоведущие провода в магнитных полях. Проще говоря, токоведущие провода создают магнитные поля, и они также испытывают силу, когда помещены в магнитное поле.

Для длинного прямого провода в магнитном поле магнитная сила, действующая на него, определяется по формуле:

Когда два токоведущих провода параллельны друг другу, они будут оказывать друг на друга магнитные силы, поскольку оба создают магнитные поля.Если проволока согнута в петлю, результирующая сила, действующая на нее, будет равна нулю, но все же может существовать крутящий момент, который заставляет проволоку вращаться.

Мениск магнитной жидкости в поле токопроводящей проволоки: трехмерное численное моделирование

Принадлежности Расширять

Принадлежность

• ¹ Кафедра магнитожидкостной динамики, Технический университет Дрездена, 01062 Дрезден, Германия.

Бесплатная статья PMC

Элемент в буфере обмена

Пауль-Бенджамин Эйсман и др. Материалы (Базель). 2020 .

Бесплатная статья PMC Показать детали Показать варианты

Показать варианты

Формат АннотацияPubMedPMID

Принадлежность

• ¹ Кафедра магнитожидкостной динамики, Технический университет Дрездена, 01062 Дрезден, Германия.

Элемент в буфере обмена

Полнотекстовые ссылки Опции CiteDisplay

Показать варианты

Формат АннотацияPubMedPMID

Абстрактный

Представлены трехмерные расчеты мениска магнитной жидкости, расположенной вокруг токонесущего вертикального и цилиндрического провода. Основываясь на свойствах материалов экспериментально используемых магнитных жидкостей, численно определенные мениски сравниваются с экспериментально измеренными, о которых сообщил Май. Сравнение проводится для линейного закона намагничивания, а также для экспериментально измеренной кривой нелинейного намагничивания. До умеренных значений приложенного тока (I <= 45 A), т. Е. До умеренных значений магнитного поля вблизи провода, расчетные профили удовлетворительно согласуются с экспериментально измеренными как для линейного, так и для нелинейного закон намагничивания.При большой силе приложенного тока (I = 70 А), т.е. при большой напряженности магнитного поля вблизи проволоки, согласие хуже, чем в диапазоне до умеренных напряжений. Наш анализ показал, что численно предполагаемые изотермические условия не присутствуют в эксперименте, особенно при большой силе приложенного тока. Контроль температуры в эксперименте и реализация связанной тепловой модели в числовом выражении считаются наиболее важными шагами в будущем для улучшения согласованности.

Ключевые слова: нестабильность свободной поверхности; магнитная жидкость; численное моделирование.

Заявление о конфликте интересов

Авторы заявляют об отсутствии конфликта интересов.

Цифры

Рисунок 1

( верх ) Мениск магнитной жидкости ЭМГ 909 вокруг провода…

Рисунок 1

( верх ) Мениск магнитной жидкости EMG 909 вокруг провода, по которому проходит ток 70 А. Любезно предоставлено К. Мэй [17]. ( внизу ) Схема установки (подробности см. В тексте).

Рисунок 2

Экспериментально измеренная кривая намагничивания…

Рисунок 2

Экспериментально измеренная кривая намагничивания EMG 909 (черная сплошная линия) и APG S21…

фигура 2

Экспериментально измеренная кривая намагничивания EMG 909 (черная сплошная линия) и APG S21 (синяя сплошная линия), соответственно, в соответствующем диапазоне H .Любезно предоставлено К. Мэй [17]. Черная длинная пунктирная линия (синяя длинная пунктирная) указывает линейный закон намагничивания с χ = 0,61 (χ = 0,65) для EMG 909 (APG S21). Вертикальные стрелки указывают силу магнитного поля на ободе провода при R = 0,95 мм для I = 20 A, 45 A и 70 A (слева направо).

Рисунок 3

( верх ) Геометрия и граничные условия (б.в.) использованных числовых…

Рисунок 3

( верх ) Геометрия и граничные условия (b. C.) Используемой числовой области (двумерное поперечное сечение). Серая (заштрихованная) область указывает область магнитной жидкости (провода). Все размеры указаны в миллиметрах. ( внизу ) Вид в перспективе на четверть трехмерного тора с указанием трех его частей, созданных FLUENT.Граничные условия стены применяются к внутренней черной изогнутой области, представляющей обод провода, к нижней части тора (не видимой на этом виде в перспективе) и к внешней черной изогнутой области (видимой только как внешняя черная линия).

Рисунок 4

Расчетные мениски магнитного…

Рисунок 4

Расчетный мениск магнитной жидкости EMG 909 по линейному закону…

Рисунок 4 Расчетные мениски магнитной жидкости EMG 909 для линейного закона намагничивания с χ = 0.61 () и χ = 0,8 () по сравнению с экспериментально определенными поверхностями (). ( a ) H = 3,35 кА / м, ( b ) H = 7,54 кА / м и ( c ) H = 11,73 кА / м при R = 0,95 мм.

Рисунок 5

Относительное отклонение δ ξ,…

Рисунок 5

Относительное отклонение δ ξ, см. Уравнение (8), численно рассчитанных менисков…

Рисунок 5. Относительное отклонение δξ, см. Уравнение (8), численно рассчитанных менисков магнитной жидкости EMG 909 с использованием линейного закона намагничивания с χ = 0.61 (•) и χ = 0,8 (). ( a ) H = 3,35 кА / м, ( b ) H = 7,54 кА / м и ( c ) H = 11,73 кА / м при R = 0,95 мм. Линии – ориентиры для глаз. Обратите внимание на разные шкалы на осях ординат.

Рисунок 6

Расчетные мениски магнитного…

Рисунок 6

Расчетные мениски магнитной жидкости ЭМГ 909 по нелинейному закону (…

Рисунок 6 Расчетные мениски магнитной жидкости EMG 909 для нелинейного закона () и линейного закона намагничивания с χ = 0. 61 () в сравнении с экспериментально определенными поверхностями (). ( a ) H = 3,35 кА / м, ( b ) H = 7,54 кА / м и ( c ) H = 11,73 кА / м при R = 0,95 мм.

Рисунок 7

Относительное отклонение δ ξ,…

Рисунок 7

Относительное отклонение δ ξ, см. Уравнение (8), численно рассчитанных менисков…

Рисунок 7 Относительное отклонение δξ, см. Уравнение (8), численно рассчитанных менисков магнитной жидкости EMG 909 с использованием нелинейного закона намагничивания (•) и линейного закона с χ = 0.61 (). ( a ) H = 3,35 кА / м, ( b ) H = 7,54 кА / м и ( c ) H = 11,73 кА / м при R = 0,95 мм. Линии – ориентиры для глаз. Обратите внимание на разные шкалы на осях ординат.

Рисунок 8

Относительное отклонение δ ξ с использованием…

Рисунок 8

Относительное отклонение δ ξ с использованием нелинейного закона намагничивания в двумерном (…

Рисунок 8

Относительное отклонение δξ с использованием нелинейного закона намагничивания в двумерном (• из [19]) и трехмерном (◂) моделировании, соответственно: ( a ) H = 3.35 кА / м, ( b ) H = 7,54 кА / м и ( c ) H = 11,73 кА / м при R = 0,95 мм. Длинные пунктирные линии – ориентиры для глаз. Обратите внимание на разные шкалы на осях ординат.

Рисунок 9

Расчетные мениски магнитного…

Рисунок 9

Расчетные мениски магнитной жидкости APG S21 по нелинейному закону (…

Рисунок 9 Расчетные мениски магнитной жидкости APG S21 для нелинейного закона () и линейного закона намагничивания с χ = 0.65 () по сравнению с экспериментально определенными поверхностями (). ( a ) H = 3,35 кА / м, ( b ) H = 7,54 кА / м и ( c ) H = 11,73 кА / м при R = 0,95 мм.

Рисунок 10

Относительное отклонение δ ξ,…

Рисунок 10

Относительное отклонение δ ξ, см. Уравнение (8), численно рассчитанных менисков…

Рисунок 10. Относительное отклонение δξ, см. Уравнение (8), численно рассчитанных менисков магнитной жидкости APG S21 с использованием нелинейного закона намагничивания (•) и линейного закона с χ = 0.65 (). ( a ) H = 3,35 кА / м, ( b ) H = 7,54 кА / м и ( c ) H = 11,73 кА / м при R = 0,95 мм. Линии – ориентиры для глаз.

Рисунок 11

Радиальное распределение температуры…

Рисунок 11

Радиальное распределение температуры магнитной жидкости ЭМГ 909 для…

Рисунок 11. Радиальное распределение температуры магнитной жидкости EMG 909 для силы тока I = 70 А, приложенного в разные промежутки времени.Синие звездочки (*) обозначают численные результаты, а красные сплошные линии () – экспоненциальные аппроксимации в качестве ориентира для глаз.

Рисунок 12

Максимальная температура феррожидкости…

Рисунок 12

Максимальная температура феррожидкости EMG 909 для последовательного увеличения…

Рисунок 12.

Максимальная температура феррожидкости EMG 909 при последовательном увеличении тока с I = 5 A до I = 70 A на ΔI = 5 A. Время ожидания между каждым возрастающим шагом составляет 300 с. Красная сплошная линия показывает изменение температуры в течение времени выдержки Δthold = 5 с при каждой силе тока, а синяя пунктирная линия – для Δthold = 2 с.

Все фигурки (12)

Похожие статьи

• Мениск феррожидкости вокруг вертикального цилиндрического провода, по которому проходит электрический ток.

  Джон Т., Мэй К., Станнариус Р. Джон Т. и др. Phys Rev E Stat Nonlin Soft Matter Phys. 2011 Май; 83 (5, часть 2): 056308. DOI: 10.1103 / PhysRevE.83.056308. Epub 2011 9 мая. Phys Rev E Stat Nonlin Soft Matter Phys. 2011 г. PMID: 21728648

• Анализ конечных объемов температурных эффектов, вызванных активными имплантатами МРТ: 2. Дефекты активных имплантатов МРТ, вызывающие горячие точки.

  Busch MH, Vollmann W, Grönemeyer DH. Busch MH и др. Биомед Рус Онлайн. 2006 26 мая; 5:35. DOI: 10.1186 / 1475-925X-5-35. Биомед Рус Онлайн. 2006 г. PMID: 16729878 Бесплатная статья PMC.

• Аномальная неравновесная динамика в материале спинового льда Dy ₂ Ti ₂ O ₇ в умеренных магнитных полях.

  Guruciaga PC, Pili L, Boyeras S, Slobinsky D, Grigera SA, Borzi RA.Guruciaga PC, et al. J Phys Condens Matter. 2020 июн 30; 32 (42): 425804. DOI: 10.1088 / 1361-648X / aba153. Онлайн до печати. J Phys Condens Matter. 2020. PMID: 32604086

• Неосесимметричное моделирование принстонского эксперимента по магнитовращательной неустойчивости с изолирующими и проводящими осевыми границами.

  Чой Д., Эбрахими Ф., Каспари К.Дж., Гилсон Е.П., Гудман Дж., Джи Х.Choi D, et al. Phys Rev E. 2019 сентябрь; 100 (3-1): 033116. DOI: 10.1103 / PhysRevE.100.033116. Phys Rev E. 2019. PMID: 31639988

• Трансляционная метаболомика травмы головы: изучение дисфункционального церебрального метаболизма с помощью количественной оценки метаболитов на основе ЯМР Ex vivo.

  Волахан С.М., Хирт Д., Гленн Т.К. Wolahan SM, et al. В: Кобейси Ф.Х., редактор.Нейротравма головного мозга: молекулярные, нейропсихологические и реабилитационные аспекты. Бока-Ратон (Флорида): CRC Press / Taylor & Francis; 2015. Глава 25. В: Кобейси Ф.Х., редактор. Нейротравма головного мозга: молекулярные, нейропсихологические и реабилитационные аспекты. Бока-Ратон (Флорида): CRC Press / Taylor & Francis; 2015. Глава 25. PMID: 26269925 Бесплатные книги и документы. Рассмотрение.

использованная литература

1. 1. Рихтер Р., Ланге А. Поверхностная нестабильность феррожидкостей. В: Оденбах С., редактор. Коллоидные магнитные жидкости: Bacisc, разработка и применение феррожидкостей. Том 763 Springer; Берлин, Германия: 2009.
2. 1. Беккер Т.И., Налетова В.А., Турков В.А., Циммерманн К. Анализ устойчивости формы поверхности магнитной жидкости в поле электромагнита. J. Fluid Mech. 2017; 830: 326–349. DOI: 10.1017 / JFM.2017.488. – DOI
3. 1. Теннети С., Субраманиан С.Г., ЧакраБорти М., Сони Г., ДасГупта С. Магнитная смачивание пленок феррожидкостной тонкой жидкости. Sci. Отчет 2017; 7: 44738. DOI: 10,1038 / srep44738. – DOI – ЧВК – PubMed
4. 1. Пелевина Д.А. Участок свободной поверхности магнитной жидкости, содержащий цилиндрический концентратор магнитного поля. Fluid Dyn. 2016; 51: 722–732. DOI: 10,1134 / S0015462816060028. – DOI
5. 1. Баштовой В., Моцар А., Налетова В., Рекс А., Пелевина Д.Свободная поверхность магнитной жидкости со сферическим ферромагнитным телом в однородном магнитном поле. Магнитогидродинамика. 2013; 49: 592–595. DOI: 10.22364 / mhd.49.3-4.62. – DOI

Показать все 30 ссылок

LinkOut – дополнительные ресурсы

• Полнотекстовые источники

• Исследовательские материалы

.
