Содержание

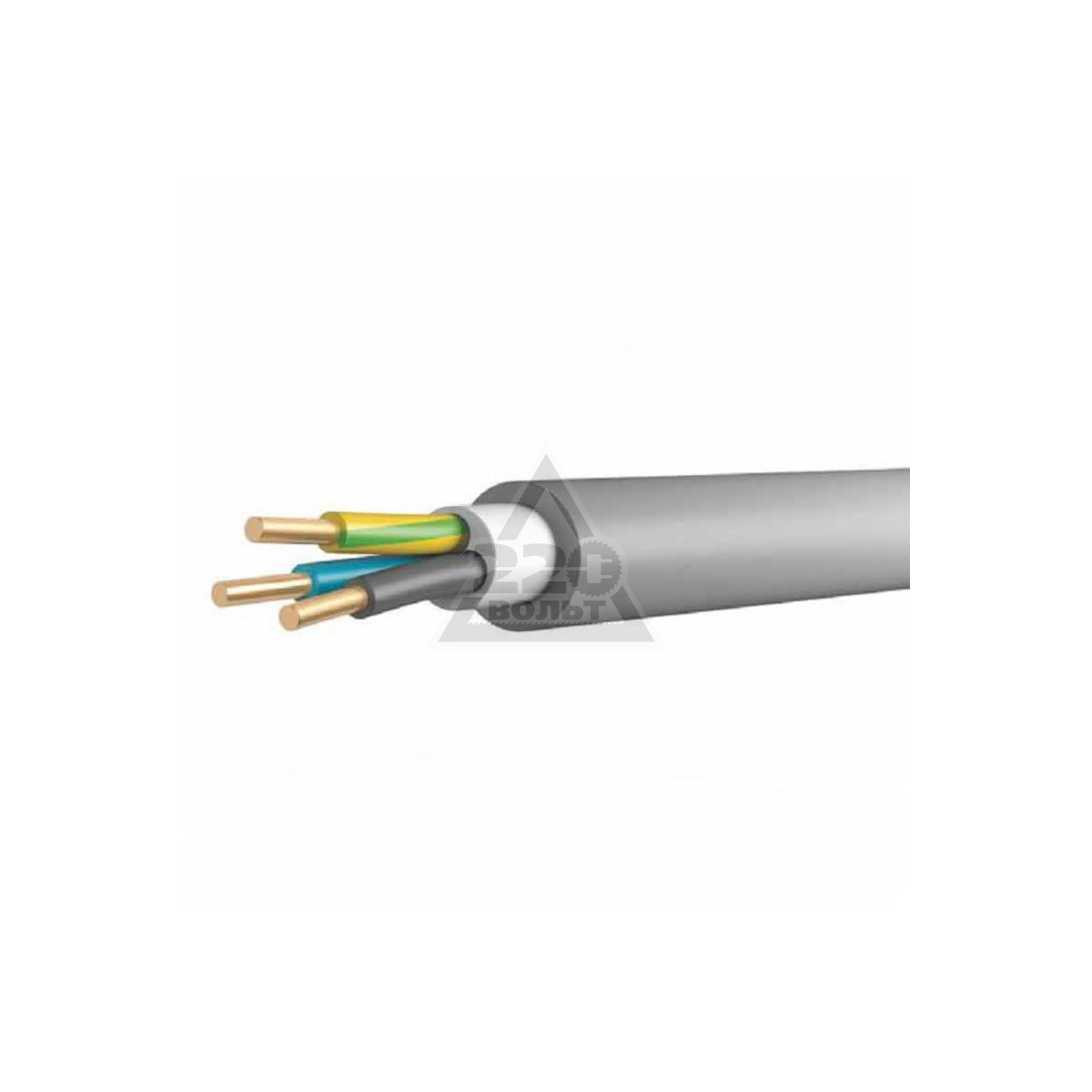

Кабель NYM. Устройство и применение. Характеристики и как выбрать

Электрический кабель NYM является качественным немецким аналогом отечественного кабеля ВВГ, который используется как в бытовых условиях, так и в промышленном производстве. Этот кабель заслужил признание многих работников по электрическому монтажу, так как обладает улучшенными эксплуатационными характеристиками и многими преимуществами, по сравнению с российскими образцами подобной продукции.

Рассматриваемый кабель имеет медные жилы, производится по немецкому стандарту, обладает высокой надежностью, качественной изоляцией, пластичностью, гибкостью, не поддерживает горение.

Особенности устройства

  • Наружная оболочка кабеля выполнена из поливинилхлорида.
  • Между внешней оболочкой и жилами имеется промежуточный слой негорючего герметика – мелонаполненной резины.
  • Токоведущие жилы изолированы поливинилхлоридной изоляцией.
  • Число жил может быть от 1 до 5.
  • Жилы изготовлены из меди, могут состоять как из одной проволоки, так и из нескольких проволок, в зависимости от сечения.
  • Маркировка по цвету соответствует международным стандартам. Согласно отечественным правилам провод заземления должен иметь желто-зеленый цвет. Допускается выполнять оболочку провода земли чисто зеленого, либо желтого цвета. Фазные проводники могут быть окрашены в различные цвета.
Основные характеристики
Кабель имеет следующие технические параметры:
  • Частота тока 50 герц.
  • Номинальная величина напряжения 660 В.
  • Площадь сечения токопроводящих жил 1,5-35 мм2.
  • Рабочая температура -50° +50°.
  • Наименьшая температура укладки – не менее -5°.
  • Наименьший допускаемый радиус изгиба – не менее 4 диаметров кабеля.
  • Срок эксплуатации 30 лет.
  • Гарантийный срок работы – 5 лет.
Остальные технические данные кабеля зависят от его типоразмера.

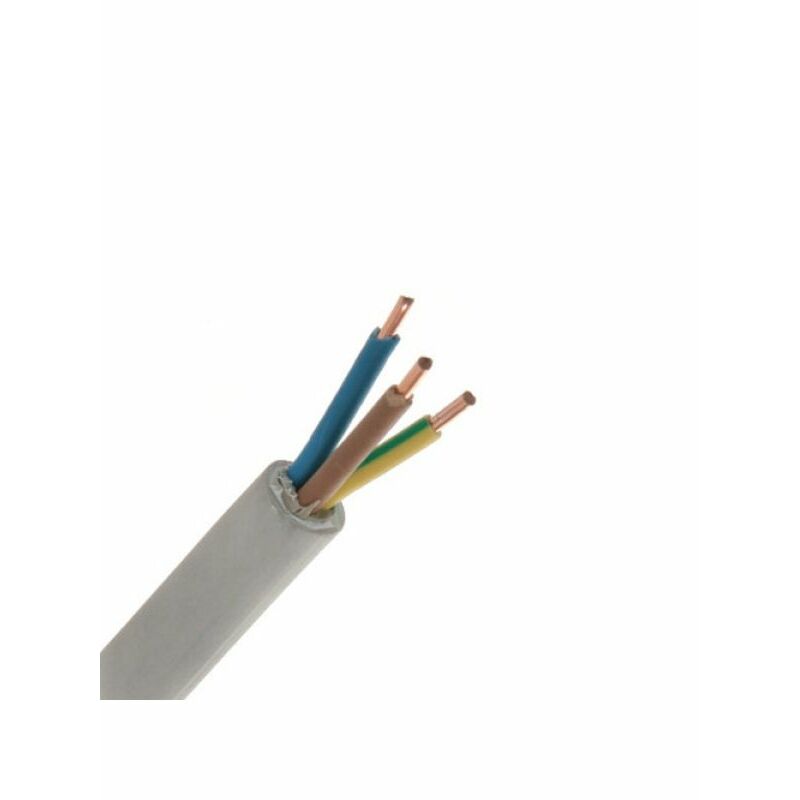

Кабель NYM-J

Кабель NYM-O

Выбор сечения медного кабеля до 3х жил:

Расшифровка обозначения кабеля
  • N – классификация по немецкому стандарту Normenleitung.
  • Y – материал изоляции поливинилхлорид.
  • М – установка в разных условиях.

Также к обозначению кабеля могут добавляться различные приставки, которые увеличивают число его разновидностей, например, приставки «-О», «-J», которые обозначают, что в кабеле имеется провод заземления синего или желто-зеленого цвета.

Кабель NYM может иметь обозначение «VDE» на защитной оболочке. Она означает, что кабель соответствует всем международным стандартам, и может применяться в помещениях с повышенной пожарной опасностью.

Область использования

Сама маркировка кабеля говорит нам о том, что кабель NYM можно применять в различных работах по электрическому монтажу как в бытовых, так и в промышленных областях. Так как устройство силового кабеля включает в себя слой, устойчивый к горению, кабель обычно применяют при монтаже электрической проводки в деревянных постройках, для наружной укладки на улице в местах, защищенных от солнечных лучей.

В бытовых условиях NYM, имеющий несколько токоведущих жил, можно применять для скрытой и внешней укладки проводки. Его используют для подключения приборов освещения, для розеток и в других местах. Допускается использование в грунте с условием его прокладки с защитой, например, в гофре.

Основные достоинства
  • Кабель имеет много положительных отзывов от квалифицированных специалистов по электромонтажным работам. Этот тип кабеля рекомендуется применять в силовых и осветительных цепях.
  • Возможность применения кабеля в пожароопасных местах.
  • Высокое качество изготовления. Кабель перед поступлением в торговую сеть проходит жесткий контроль, который обеспечивает соблюдение необходимой площади сечения жил и толщине изоляции.
  • Высокая эластичность и гибкость кабеля. Промежуточный слой выполнен из резины. Это достоинство позволяет применять кабель для укладки в труднодоступных местах, в грунте, на большое расстояние.

Из недостатков можно отметить повышенную стоимость продукции, в отличие от отечественных образцов кабельной продукции.

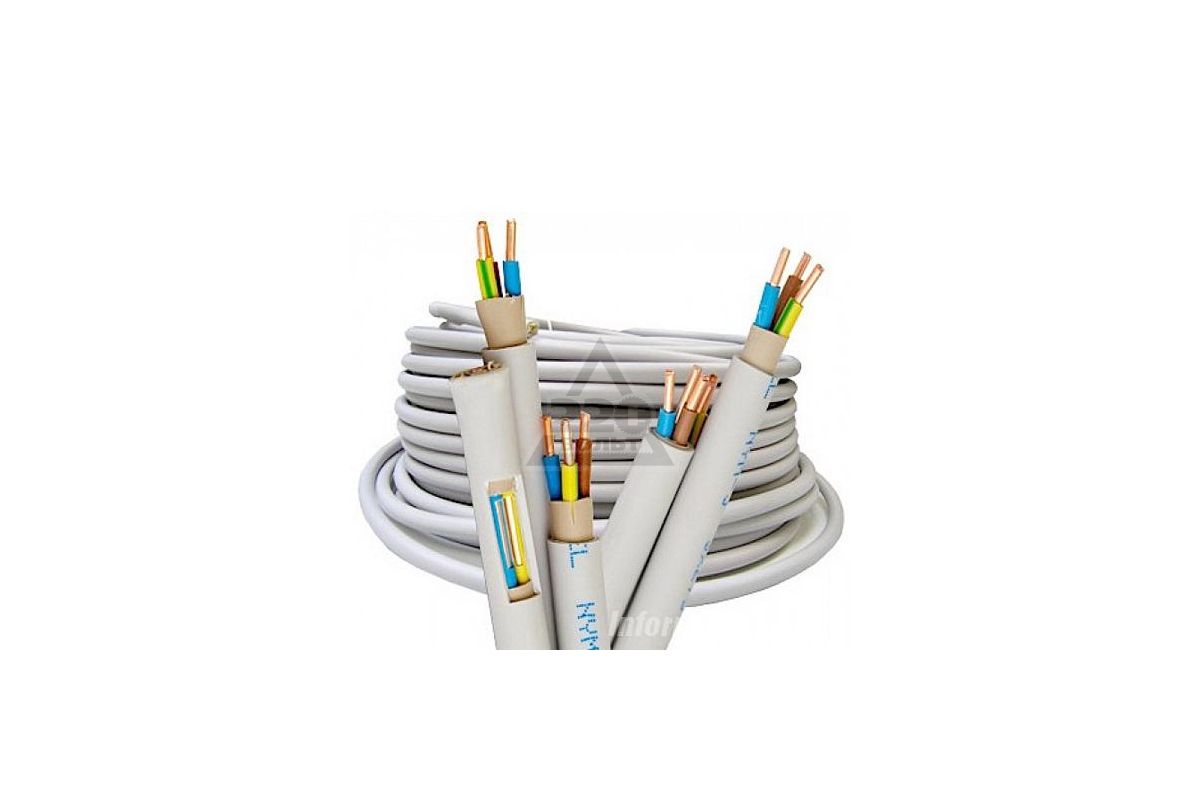

Известные производители

Рассмотрим, какие производители выпускают кабель NYM. Из зарубежных производителей лидерами стали TKD Kabel, Lapp Kabel, Helukabel (Германия). Также повышенным качеством славится продукция таких именитых изготовителей, как Nexasn (Франция) и Denizli Cable (Турция).

На российском рынке появляется кабель NYM таких производителей, как Псковкабель, Камкабель, Севкабель. Продукция этих заводов проходит жесткую сертификацию на соответствие международным стандартам.

Необходимо обратить внимание, что в последнее время в торговой сети электротехнических изделий все больше существует фактор подделки качественной продукции. Иногда маркировку кабеля намеренно делают похожей на оригинальную. Например, кабель обозначают «HUM» или «NUM», хотя оригинальное обозначение – «NYM».

Рекомендации по выбору кабеля

На российском рынке в основном представлены образцы кабелей отечественного изготовления, или кабелей, которые произведены неизвестно на каком заводе. Поэтому во время выбора кабеля следует обращать внимание на обозначение. Любой уважающий себя завод по производству кабеля не станет скрывать своего названия или логотипа предприятия. Это является одним из факторов гарантии качества продукции.

  • При покупке рекомендуется проверить толщину токоведущих жил. Для этого желательно иметь с собой измерительный прибор.
  • При возникновении сомнений в качестве кабеля, лучше сначала купить небольшой кусок кабеля, и проверить его свойства, например, способность не поддерживать горение.
  • При подборе сечения кабеля для освещения подходит 1,5 мм2, для подключения электрической плиты – 6 мм2, для розеток – 2,5 мм2.
  • Для однофазной сети целесообразно применять кабель с тремя жилами, из которых одна жила будет желто-зеленой расцветки для заземления.
  • Обычно продавцы навязывают вместо кабеля NYM, купить кабель ПВС, ШВВП или какой-либо другой. Это является уловкой продавцов, так как предлагаемые образцы являются не кабелями, а шнурами, у которых другие области применения.
Похожие темы:

NYM или ВВГнг – какой кабель лучше для монтажа

Когда выполняется проектирование электросети внутри производственных или жилых помещений, главный вопрос – правильный выбор проводника – кабеля. В последнее время остро ставится вопрос относительно выбора кабеля: NYM или ВВГнг. Стоит отметить, что первый и второй вариант – достойные для монтажа проводки в квартире и частном доме.

Если обратить внимание на технические параметры проводников, то можно понять, какому виду продукции отдать предпочтение в том или ином случае. Кроме того, необходимо определить отличия между кабельной продукцией, назвать ее преимущества использования в том или ином случае.

Конструктивные особенности кабеля NYM и ВВГ

Итак, ВВГнг – это силовой кабель, внутри которого помещены медные жилы (производится по росийскому стандарту ГОСТ 31996-2012). В качестве изоляционного материала применяется поливинилхлорид с добавками, за счет которых материал становится не горючим.

Как правило, ВВГнг имеет от двух до пяти жил.

Чтобы максимально упростить монтаж кабеля, все жилы оформлены в разных цветах. Маркировка может выполняться посредством целостной окраски жилы или же с помощью цветных полосок на белом фоне. В качестве внешней оболочки кабеля применяется поливинилхлорид – точно такой, как и для изоляции каждой жилы.

Что касается жил, то они могут многопроволочными (состоять из множества проволок), а также быть монолитными (с одной цельной конструкции). В поперечном сечении жилы бывают сегментными или круглыми.

NYM – это точно такой кабель, как и ВВГнг, только в иностранном исполнении. Выпускается NYM по немецкому стандарту VDE 0250. Примечательно, что в данном проводнике также бывает от 2 до 5 жил. Изоляция – негорючий поливинилхлорид. Тем не менее, данный продукт отличается от российского аналога тем, что между наружной изоляцией и жилами имеется дополнительный изоляционный слой.

Впервые в нашей стране NYM появился в начале 2000-х годов. Тогда отечественные предприятия по производству кабельной продукции существенно нарастили производственные мощности, что позволило выпускать данный тип кабеля согласно немецким технологиям.

Когда стоит вопрос о том, какой кабель лучше ВВГ или NYM, прежде всего, нужно проверить подлинность продукции, ее соответствие заявленным параметрам. К сожалению, в Российской Федерации на сегодняшний день встречается до 60% подделок на рынке проводников мелкого сечения.

Расшифровка индексов и аббревиатуру

Вся кабельная продукция обязательно должна иметь маркировку. Как правило, состоит она с ряда букв и цифр, которые определяют конструкционные особенности, назначение кабеля, материалы, с которых он состоит.

Согласно стандартам, которые приняты в ЕС, расшифровка NYM означает

следующее:

  1. N (Normenleitung) – соответствие стандарту VDE
  2. Y (Isolierung der Adem aus Polyvinylchlorid) – поливинилхлорид – материал, с которого выполнена изоляция на жилах;
  3. M (Mantelleitung) – кабель, который применяется для монтажа внутри сооружений и зданий.

Расшифровка кабеля ВВГнг:

  1. В – изоляция, выполненная с ПВХ;
  2. В – оболочка, выполненная с поливинилхлорида;
  3. Г – «голый» кабель, без дополнительного бронирования.

Индексы маркировки нг(А)-LS:

  1. «нг» – не горит при групповой прокладке;
  2. (А) – по категории «А» проводник не горит (при групповой прокладке).
  3. LS- Low Smoke – с низким уровнем выделения газа и дыма.

Где применяется кабель ВВГнг и NYM – особенности монтажа

Изоляция в ВВГ выполнена с поливинилхлорида, без особых добавок, а значит, горение при одиночной прокладке такого кабеля не распространяется.

Запрещается групповая прокладка ВВГ, когда несколько кабелей прокладывают пучком (допускается укладка кабеля пучком, если каждый проводник помещен в своей гофре).

NYM – жилы данного кабеля имеют изоляцию с поливинилхлорида, которая не горит. Наружная оболочка также выполнена с ПВХ. Каждая жила проводника помещена в резину, наполненную слоем мела. Примечательно, что внешняя изоляция кабеля больше всего подвержена воздействию УФ лучей, чего не сказать об оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытой местности, где проводник постоянно будет подвергаться воздействию солнечных лучей.

Часто продавцы, особенно на рынках, чтобы продать свою продукцию быстрее, позиционируют NYM как кабель, который «имеет 3-ную изоляцию». Тем не менее, это чистый обман: резина, наполненная слоем мела – это не совсем изоляция.

Кроме прочего, кабель с резиной имеет большой недостаток: резина при нагревании прекрасно горит. Следовательно, NYM прокладывать пучками нельзя.

Согласно требованиям пожарной безопасности, NYM кабель можно прокладывать внутри помещения только по отдельности (одиночно). Если есть необходимость в групповой укладке например в штробе или кабель-канале, то обязательно нужно применять модификацию NYMнг (А)-LS.

Не следует путать пучок одиночных NYM каждый в своей гофре которые идут по потолку или стене. Такой способ прокладки в отличие от групповой укладке без гофры не считается пуском. Зачастую электрики именно так обходят запрет на групповую прокладку кабеля данной марки.

В изоляции ВВГнг и NYMнг имеется комплекс специальных добавок, за счет чего такие проводники можно прокладывать вместе, пучками – с сохранением условия не горения. Как правило, такой тип монтажа кабелей используется при оборудовании электропроводки дома.

ВВГнг-ls, NYMнг-ls («low smoke» — выделяющий мало дыма) помимо прочих преимуществ кабелей, о которых было сказано ранее, имеет низкое выделение газа и дыма в случае возгорания. Это важно, так как при горении ПВХ выделяется много токсичных веществ, которые пагубно сказываются на здоровье человека.

Если обратить внимание на буквы в скобках (А), (В) и прочие, то они означают категорию огнестойкости по ГОСТ Р МЭК 60332. Для обустройства домашней проводки применяется кабель категории А (например, ВВГ(А)нг-ls).

Итак, что лучше кабель NYM или ВВГнг? Некоторые специалисты утверждают, что для обустройства открытой проводки лучше всего применять именно ВВГнг(А)-LS. Скрытая проводка обычно выполняется с использованием NYMнг(А)-LS. Тем не менее, в том или ином случае оба проводника можно приспособить для потребностей своего дома. Допустим, NYM можно скрыть в металлической трубке, чтобы его внешняя изоляция не повредилась воздействием ультрафиолетовых лучей.

За счет того, что NYM характеризуется высокой пластичностью, его можно без проблем укладывать в пазы, а значит – это идеальный вариант для скрытой проводки. ВВГ или NYM имеют сертификаты, оформленные согласно требованиям пожарной безопасности, электрической безопасности ТР ТС 004/2011. Производство кабеля ВВГнг(А)-LS осуществляется для промышленных целей в соответствии с ГОСТ 31996-2012.

ВВГ используется при прокладке линий с одним кабелем, в помещениях, электрических подстанциях.

Отвечая на вопрос, какой кабель использовать NYM или ВВГ для прокладки в земле, отметим, что ни один из этих проводников для указанного типа монтажа не пригоден. Для укладки кабеля в земле нужно, чтобы проводник имел дополнительную обшивку. Для траншей годится кабель ВБШв, если влажность грунта не превышает 14%.

Чем отличается NYM от ВВГнг

Основное отличие указанных проводников заключается в классах проводимого напряжения, в рабочей температуре, а также в цвете. Кабель ВВГнг(А)-LS можно легко отличить от NYMнг(А)-LS – по цветовому оформлению. Что касается рабочего напряжения, то ВВГнг(А)-LS может выдерживать до 1кВ, а

NYMнг(А)-LS – не больше 0,66 кВ. Кабель ВВГнг(А)-LS допускается эксплуатировать при температуре от -50 до +50 градусов Цельсия. Второй тип проводника – при -40 до +65 градусов. Заявленный эксплуатационный срок, как первого, так и второго проводника составляет 30 лет. При введении обоих кабелей в оборудования допускается уплотнение.

Характерное отличие NYM от ВВГнг состоит в том, что он всегда выполняется в круглой форме. Примечательно, что именно такая форма существенно упрощает герметизацию кабеля в устройствах, шкафах, распределительных щитах.

Минусы и плюсы

Для того чтобы сделать выбор в пользу того или иного проводника, необходимо рассмотреть их преимущества и недостатки. Изначально проанализируем преимущества NYM:

  • Простота при разделке кабеля, при его установке. Проводник, имеющий круглое сечение, не перекручивается, чего не сказать об аналогах, имеющих плоскую форму;
  • Уплотнение при вводе в оборудование – простое и надежное;
  • Внешний вид – идеальный.

Что касается недостатков NYM, то они состоят в следующем:

  • Защитная оболочка – не устойчивая к УФ излучению. Вот почему часто применяются ограничения в плане его применения на открытых площадках;
  • «течь»: многие проводники данного типа характеризуются вытеканием жидкости с мест разделки; жидкость напоминает масло, которое имело низкое качество при производстве продукции;
  • Не допускается прокладка в грунте;
  • Стоимость выше, чем у аналога ВВГ;
  • Групповая прокладка не допускается.

Теперь необходимо рассмотреть ВВГ.

Преимущества:

  • Допускается монтаж на открытом воздухе;
  • Разрешается укладка кабеля под землей в специальном кожухе;
  • Стоимость меньше, чем у NYM.

Впрочем, ВВГ характеризуется рядом недостатков – меньшая пластичность и гибкость.

Вывод по выбору марки кабеля

В итоге можно отметить, что как первый, так и второй тип проводника можно применять при обустройстве внешней и внутренней электропроводки. При уличном монтаже рекомендуется применять защитный кожух. Отношение у электриков к рассматриваемым кабелям – разное. Одни отдают предпочтение NYM, а другие – ВВГ по причине удобства выполнения монтажных работ.

Самое главное – проверка качества, подлинности продукции. Китайские подделки внешне могут ничем не отличаться от сертифицированной продукции, вот только срок эксплуатации и электротехнические параметры у такого кабеля – намного меньше. Вот почему покупку кабельной продукции нужно осуществлять только в специальных точках продаж, которые имеют сертификаты качества на предлагаемый товар.

Хочу отметить что согласно требованиям СП 31-110-2003 п.14.3 и п.2.1 ПУЭ ВВГ и NYM, которые не имеют индексов «нг» и «LS» запрещается использовать внутри жилых помещений. Также смотрим ГОСТ 31565-2012 и ГОСТ 31996-2012. Даже в промышленных целях данные проводники (без указанных индексов) можно укладывать только по одному, а не пучком.

Современные требования к кабельной продукции, особенно той, которая будет использована для монтажа домашних электросетей, существенно ужесточились. Даже если проводник имеет не горючую изоляцию при нагревании, то в случае пожара с нее могут выделяться токсические вещества, пагубно влияющие на дыхательные органы человека.

Не стоит экономить средства на кабельной продукции, ведь от нее зависит не только безопасность имущества, но и, прежде всего, здоровье, жизнь человека. При этом не имеет значения, какой кабель будет куплен: ВВГ или NYМ.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Какой кабель лучше для проводки в доме: ввг или нум?

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

  • материал жилы;
  • конструкция;
  • сечение;
  • толщина жильной изоляции;
  • толщина оболочки;
  • маркировка;
  • расцветка жил;
  • упаковка;
  • сертификат;
  • состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2.

Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм2 толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

  • Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
  • Название завода-изготовителя.
  • Год выпуска.
  • Количество жил.
  • Сечение.
  • Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

  • наименование завода или товарный знак изготовителя
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • дата выпуска
  • число отрезков с их длиной
  • номер барабана
  • вес проводника
  • знак соответствия
  • отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

кабель ВВГнг кабель ВВГнг-LS кабель ВВГнг FR-LS

Кабели ВВГ выпускаются в нескольких модификациях:

  • ВВГ — основной тип с виниловой изоляцией и оболочкой;
  • ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
  • ВВГнг-LS — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
  • ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Для розеток Для выключателей
ВВГнг 3×2,5 ВВГнг 3×1,5
ВВГнг-LS 3×2,5 ВВГнг-LS 3×1,5

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1. 5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Для розеток Для выключателей
NYM 3×2,5 NYM 3×1,5

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

  • Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
  • Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
  • Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
  • Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
  • Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным — очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

  • Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
  • Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
  • В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

ШВВП, ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Внутренняя проводка, типы проводов

Рассмотрим, какой кабель выбрать для проводки в доме. Ниже приведены рекомендуемые варианты, которые следует подбирать в зависимости от планируемой нагрузки и условий использования. В стандартных условиях уместно использовать медные кабели, в ряде случаев допускается (но не рекомендуется) применять алюминиевые.

Иногда сердечник делают из алюмомеди — недорогого материала, совмещающего свойства алюминия и меди.

Провода с медными жилами

Отличаются долговечностью и надежностью. Такой электропровод достаточно прочный и гибкий. Хорошо подходит для домашней линии, так и имеет компактные размеры и высокие показатели безопасности.

Преимущества медного электропровода:

  • лучше противостоит коррозии;
  • имеет более высокие показатели проводимости;
  • значительно прочнее.

Недостатки:

  • стоимость выше, чем у алюминиевых.

Провода с алюминиевыми жилами

Менее безопасны и менее надежны, чем медные кабели.

Важно! Согласно требованиям ПУЭ, запрещено использовать для электропроводки алюминиевые кабели с площадью сечения менее 16 мм².

Преимущества алюминия:

  • неплохая гибкость, проще монтировать;
  • стоимость ниже, чем у медных.

Недостатки:

  • алюминиевый кабель может быстро окисляться, это приводит к перегреву окисленного места;
  • ломкость, нельзя сгибать в одном месте несколько раз;
  • плохо держится в винтовых зажимах.

Выбор электропровода

Перед началом работ нужно решить, какой провод использовать для проводки. В большинстве случаев лучше устанавливать медную электропроводку. Такой кабель будет более долговечным, надежным и невосприимчивым к воздействию внешних негативных факторов. Алюминий менее устойчив к механическим повреждениям, отличается ломкостью. Также медь более эффективно проводит ток и имеет меньшее сопротивление, поэтому медный кабель будет иметь меньшую площадь сечения токопроводящей жилы, что существенно понизит массу линии.

Важно!

  1. избегайте второсортной продукции;
  2. покупайте провода от известных производителей, имеющих сертификаты;
  3. подбирайте сечение в зависимости от нагрузки.

Чтобы подобрать нужное сечение провода для домашней проводки, нужно знать силу проходящего тока, а также степень накала изоляции в процессе подачи электроэнергии. Если используется резиновая изоляция, то максимальная температура нагрева не должна быть более 65 градусов по Цельсию. Если кабель изолирован пластмассой, то лимит температуры накала шнура составляет 70 градусов.

При средней температуре (20–25 °С) изоляция не должна перегреваться более чем на 50 °С. Также следует учитывать нагрузку, которая идет на проводку в зависимости от материала, площади и типа сечения (см. таблицы 1, 2).

В случае, если вы не знаете площадь сечения вашего кабеля — определите его диаметр (D), а затем рассчитайте площадь с помощью формулы:

Площадь сечения = 0. 785 × D²;

Т-1. Максимальные токовые нагрузки для медных электропроводов с резиновым или ПВХ изоляционным покрытием

Т-2. Максимальные токовые нагрузки для алюминиевых электропроводов с резиновым или ПВХ изоляционным покрытием

Какой провод выбрать в итоге

В идеале, это должен быть многопроволочный медный провод с правильно рассчитанным сечением. Для правильного расчета, нужно вычислить суммарную мощность всех приборов и прибавить к этой величине 20–25%. А затем выбрать подходящий вариант из таблиц, приведенных выше.

Какой кабель подойдет для скрытой проводки

Проводка скрытого типа будет лучше функционировать со следующими видами электропроводов:

  • ВВГ — медный электропровод с 1–4 жилами. Имеет круглую или плоскую форму. Отличается хорошей защитой от воспламенения. Также можно использовать его подвиды: ВВГнг и ВВГнг-LS — еще более устойчивые к горению провода.
  • NYM — германский высококачественный кабель с функционалом как у ВВГ;
  • ПВС — сделан из меди, имеет многопроволочные жилы.

Свойства провода ВВГ: можно использовать в проводках с рабочим напряжением до 1000 В. Имеет 1–5 жил. Кабель способен работать в широком диапазоне температур: от –50 до +50 °С. ВВГ хорошо справляется в условиях повышенной влажности (до 98 процентов), а также имеет высокую прочность на разрыв. Обычно используют сечение в полтора квадратных миллиметра, в открытых проводках рекомендуется сечение не менее 6 мм². Радиус изгиба — 10 сечений.

Кабель ВВГ

Свойства кабеля NYM: функционирует в сетях с напряжением до 660 В. Состоит из медных, многопроволочных жил (от 1 до 5). Сечение: от 1.5 до 16 мм². Радиус изгиба — 4 сечения. Отличительной чертой немецкого провода является двойная изоляция. Внешняя оболочка состоит из стандартного ПВХ, а внутренняя из негорючего. Пространство между внешним и внутренним слоем изоляции заполнено резиной, благодаря этому кабель становится более прочным и устойчивым к температурам. NYM — влагостойкий и термостойкий провод, способный выдерживать температуры от –40 до +70 °С. Однако NYM боится ультрафиолетовых лучей и его нужно маскировать на открытых участках.

Если нужно сэкономить, то можно использовать бюджетный вариант — провод ПУНП. Это плоский электропровод из 2 или 3 жил с сечением от 1.5 до 6 мм². Жилы медные, однопроволочные.

Если позволяет бюджет, то лучше брать NYM, многие профессиональные электрики отдают ему предпочтение. Также отличным вариантом будет электропровод ВВГ.

Какой кабель подойдет для открытой проводки

В частном секторе или деревнях чаще всего делают открытую проводку. Лучший и наиболее удобный кабель для уличной линии — это электрический шнур. Он выглядит как два свитых друг с другом заизолированных кабеля. Шнур сплетают из многожильных электропроводов. Вдоль потолка или стен удобнее всего монтировать электропровод с помощью специальных фарфоровых роликов. В концах и по углам кабель фиксируется на роликах с помощью тесьмы.

Рекомендуемые марки шнуров для домашнего применения:

Кабель для бани

В местах, где проводка вынуждена функционировать в условиях повышенной влажности, к ней предъявляются повышенные требования:

  • она должна быть устойчивой к влажной среде;
  • должна выдерживать высокие температуры (проводка для бани до 190 градусов по Цельсию).

В таких условиях лучше всего использовать кабеля: РКГМ и ПВКВ, оснащенные кремнийсодержащей защитой.

Кабель для освещения в квартире

Для освещения в средней квартире (3 комнаты) рекомендуется использовать гибкий электропровод сечением в 1.5 мм², способный выдерживать нагрузку в 4000 Ватт. Если кабель прокладывается в квартире, где нет заземления, то нужно ставить двухжильный провод с фазой и нулем.

В квартирах и домах с заземлением, при использовании люминесцентных осветительных приборов, рекомендуется проводить трехжильный кабель. Также осветительные линии следует подключать к отдельным коробкам. Это повысит безопасность и удобство в процессе отладки.

Критерии выбора

Чтобы правильно подобрать кабель для проводки, учитывайте следующие рекомендации:

Проводник должен быть трехжильный (как на фото ниже), т.к. на сегодняшний день очень важно делать заземление в жилых домах. Даже если у вас нет еще заземления, но планируется замена электропроводки в квартире, лучше выбрать трехжильный проводник и просто временно не задействовать желто-зеленый провод (заизолировать его).

Материал жил — обязательно медь. Алюминиевая проводка уже не используется и к тому же запрещена правилами ПУЭ. О плюсах и минусах алюминиевой электропроводки можете прочитать в нашей отдельной статье.

Очень важно правильно выбрать сечение кабеля для проводки. Для этого нужно знать суммарную мощность всех электроприборов или же выполнить более точный расчет сечения — по токовой нагрузке. Зная силу тока достаточно воспользоваться таблицей ниже и выбрать подходящий размер жил. Подробнее узнать о расчете сечения кабеля по мощности и току вы можете в нашей статье. Если говорить о стандартных сечениях, то для освещения используют 1,5 мм.кв., а для силовой линии (розетки) нужно выбрать 2,5 мм.кв. Для подключения электроплиты и других бытовых приборов, где большое потребление электроэнергии, сечение электропроводки должно быть не меньше 4 мм.кв. Значения указаны для медного проводника.

Также одним из важнейших критериев выбора кабеля для электропроводки является его марка. Так как на рынке кабельной продукции существует достаточно много различных наименований изделий, нужно изучить характеристики часто используемых и выбрать подходящий вариант для собственных условий. Для домашней проводки рекомендуем использовать кабель ВВГ, ВВГнг или же NYM (два последних проводника не распространяют горение, поэтому их лучше всего выбрать для электропроводки в деревянном доме и предбанника в бане). ВВГ можно использовать для разводки электрики в квартире, а также в хозяйственных постройках, например, в гараже. Непосредственно в парилке бани советуют применять термостойкий провод РКГМ. На улице, от столба до дома лучше протянуть провод СИП.

Ну и последнее, на что вы должны обратить внимание при выборе — завод-изготовитель кабельной продукции. Остерегайтесь подделок и не проверенных брендов, ведь в этом случае из соображений экономии завод может сэкономить на сечении проводников, толщине изоляции и самом качестве изоляционного слоя. Это в результате может повлечь за собой неблагоприятные последствия, например, перегрев и возгорание электропроводки при подключении нагрузки, на которую он должен был быть рассчитан. О лучших производителях кабеля в России мы рассказывали в соответствующей статье. На сегодняшний день лидируют такие заводы, как ГК «Севкабель», ЗАО «Москабель», ООО «Рыбинсккабель», ООО «Камкабель» и ОАО «Электрокабель» Кольчугинский завод». Продукция этих изготовителей наиболее качественная, поэтому рекомендуем выбрать материалы именно от этих заводов.

Напоследок рекомендуем ознакомиться с мнениями экспертов на предоставленных видео:

Вот мы и рассказали, как выбрать кабель для электропроводки в квартире и частном доме. Надеемся, предоставленные советы помогли вам в правильном выборе сечения, марки и типа проводника!

Будет полезно прочитать:

  • Лучшие производители розеток и выключателей
  • Как выбрать автоматический выключатель
  • Как провести свет на участок

Сегодня на нашем рынке хотя и присутствует богатое разнообразие кабельной продукции различных марок, но главный выбор для рядового пользователя, как правило ограничивается тремя видами:

Кто-то говорит, что разница между ними не значительна, и если вы не строите какой-то сверхзащищенный объект, который будут в дальнейшем проверять энергонадзор и подобные структуры, то и заморачиваться особо не нужно. Выбирайте любой, смотря на ценник и размер вашего кошелька.

Однако давайте в этом вопросе все же обратимся к правилам, а не к интернет экспертам с различных форумов.

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло.

Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано «Кабель без обозначений», имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки.

Но и здесь область применения — кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка — это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Кабель FRLS и FRHF

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как «простой» ВВГнг Ls 3*4мм2. На фото ниже — слева простой LS на 4мм2, справа — frls на 1,5мм2.

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть.

Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит?

Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид — ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя. Еще один недостаток — найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех «подделках», изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный «правильный» NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Поэтому мастера, застройщики и электрики повсеместно и применяют ВВНГ LS. Это самый оптимальный по цене и качеству вариант, полностью удовлетворяющий требованиям ГОСТ.

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна.

Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться — требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Поделись с друзьями:

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

  • однопроволочные сплошные;
  • многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

  • резины;
  • полиэтилена;
  • ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и квартирной проводки, имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе кабеля для проводки в доме.

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает монтаж распределительной коробки, применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

  • «п» – указывает на плоский тип сечения;
  • «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
  • «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм2, при обустройстве частного дома изделие в 6 мм2. Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм2, максимальное – 16 мм2.

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

  • наружная оболочка выполнена из поливинилхлорида;
  • внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм2. Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

  • наружная оболочка призведена из ПВХ-пластиката;
  • внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм2 до 240 мм2. В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К» – контрольный;
  • «П» – плоский;
  • «М» – монтажный;
  • «Ш» или «У» – установочный;
  • «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

  • «П» – изоляция сделана из полиэтилена;
  • «В» или «ВР» – оплетка выполнена из резины;
  • «Пв» – применен вулканизирующий полиэтилен;
  • «Пс» – использован самозатухающий полиэтилен;
  • «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой популярной статьи нашего сайта.

Какой кабель выбрать для монтажа NYM или ВВГнг?

При проектировании электросети в производственных или жилых зданиях главный вопрос – правильный выбор проводника. Недавно был поднят острый вопрос о выборе кабеля: NYM или ВВГнг. Стоит отметить, что первый и второй варианты подходят для электромонтажа в квартире и частном доме.


Если вы обратите внимание на технические параметры лестницы, вы сможете понять, какой тип продукта предпочтителен в конкретном случае. Кроме того, различия между кабельной продукцией должны быть идентифицированы, чтобы определить преимущества для использования в конкретном случае.

Конструктивные особенности кабеля NYM и ВВГ

Итак, ВВГнг – это силовой кабель, в котором размещены медные провода (изготовлены по российскому стандарту ГОСТ 31996-2012). Поливинилхлорид с добавками используется в качестве изоляционного материала, что делает материал невоспламеняющимся. Как правило,

ВВГнг имеет от двух до пяти вен.

Чтобы максимально упростить установку кабелей, все жилы оформлены в разные цвета. Маркировка может быть сделана, опустошив ядро или используя цветные полосы на белом фоне. Поливинилхлорид применяется обычно в качестве внешней оболочки кабеля – так же, как изоляция каждого сердечника.


Что касается жил, то они могут быть многопроволочными (состоящими из множества проводов), а также монолитными (с одной интегральной конструкцией). В поперечном сечении ядра сегментированы или круглые.

NYM – это тот же кабель, что и

ВВГнг, только в другой версии. NYM производится по немецкому стандарту VDE 0250. Следует отметить, что в этом проводнике также имеется от 2 до 5 жил. Изоляция – негорючий поливинилхлорид. Однако этот продукт отличается от российского аналога тем, что между внешней изоляцией и проводниками имеется дополнительный слой изоляции.

NYM впервые появился в нашей стране в начале 2000-х годов. Отечественные компании, производящие кабельную продукцию, значительно увеличили свои производственные мощности, что позволило производить кабели этого типа по немецкой технологии.

Если вопрос в том, какой кабель будет качетвеннее,  ВВГнг или NYM, вы должны сначала проверить подлинность продукта и соответствие указанным параметрам. К сожалению, на сегодняшний день в РФ можно найти до 60% контрафактной продукции для проводников с небольшим сечением.

Расшифровка индексов и аббревиатуру

Вся кабельная продукция должна быть маркирована. Как правило, он состоит из серии букв и цифр, которые определяют структурные характеристики, назначение кабеля, материалы, из которых он изготовлен.


Где применяется кабель ВВГнг и NYM – особенности монтажа

Изоляция в ВВГ выполнена из , без специальных добавок, что означает, что горение при одной установке такого кабеля не распространяется.

Групповая прокладка ВВГ запрещена, если несколько кабелей проложены в жгуте (допускается прокладка кабеля в жгуте, если каждый проводник размещен в своем собственном гофре).

NYM – жилы этого кабеля имеют ПВХ изоляцию, которая не горит. Внешняя оболочка также изготовлена из ПВХ. Каждый проводник сердечника помещен в резину, заполненную слоем мела. Примечательно, что внешняя изоляция кабеля наиболее подвержена воздействию ультрафиолетовых лучей, не говоря уже о оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытых участках, где проводник будет постоянно подвергаться воздействию солнечного света.


Часто продавцы, особенно на рынках, чтобы быстрее продавать свою продукцию, позиционируют NYM как кабель с «трехпроводной изоляцией». Однако это чистый обман: резина, наполненная слоем мела, на самом деле не является изоляцией.

Помимо прочего, у кабеля с резиной есть большой недостаток: резина отлично горит при нагревании. В результате NYM не может быть сгруппирован.

В соответствии с требованиями пожарной безопасности, кабель NYM может быть проложен только внутри помещения индивидуально (индивидуально). Если требуется групповая прокладка, например, в стробоскопическом или кабельном канале, необходимо применить модификацию NYMng (A) -LS.

Вы не должны путать группу синглов NYM, каждый в их ряби, которые идут вдоль потолка или стены. Этот метод укладки, в отличие от групповой укладки без гофра, не считается пусковым. Электрики часто обходят запрет на прокладку групповых кабелей этой марки.

В изоляции, ВВГнг и NYMng имеют комплекс специальных добавок, благодаря которым эти проводники могут быть сгруппированы вместе, поддерживая условия без сгорания. Как правило, этот тип прокладки кабеля используется в оборудовании для прокладки кабелей.

ВВГнг-ls, NYMng-ls («низкий дым» – выделяет мало дыма), среди других упомянутых выше преимуществ кабелей, имеет низкую эмиссию газа и дыма в случае пожара. Это важно, потому что при сжигании ПВХ выделяется много токсичных веществ, которые негативно влияют на здоровье человека.

Если обратить внимание на буквы в скобках (A), (B) и другие, то они означают категорию огнестойкости в соответствии с ГОСТ Р МЭК 60332. Для организации домашней проводки используется кабель категории А (например, ВВГ (А) нг-лс).

Так какой же самый лучший кабель NYM или ВВГнг? Некоторые эксперты утверждают, что лучше всего использовать ВВГнг (A) -LS для организации открытой проводки. Скрытая проводка обычно выполняется с использованием NYMng (A) -LS. Однако в том или ином случае оба проводника могут быть адаптированы к потребностям вашего дома. Предположим, что NYM может быть спрятан в металлической трубе, чтобы его внешняя изоляция не была повреждена ультрафиолетовыми лучами.

Поскольку NYM характеризуется высокой пластичностью, его можно легко вставить в пазы, что означает, что он является идеальным вариантом для скрытой проводки. ВВГ или НУМ имеют сертификаты, выданные в соответствии с требованиями пожарной безопасности, электробезопасности ТР ТС 004/2011. Производство кабеля ВВГНГ (А) -LS осуществляется в промышленных целях по ГОСТ 31996-2012.

ВВГ используется при прокладке линий с помощью кабеля, в помещениях, электрических подстанциях. Отвечая на вопрос, по какому кабелю использовать NYM или VVG для прокладки на земле, отметим, что ни один из этих проводников не подходит для указанного типа установки. Чтобы уложить кабель на землю, проводник должен иметь дополнительную оболочку. Кабель ВБШв подходит для траншей, если влажность почвы не превышает 14%.


Чем отличается NYM от ВВГнг

Основное различие между этими проводниками заключается в классах проводящего напряжения, рабочей температуры и цвета. Цвет кабеля ВВГнг (A) -LS можно легко отличить от цвета NYMng (A) -LS. С точки зрения рабочего напряжения, ВВГнг (A) -LS может составлять до 1 кВ и

NYMng (A) -LS – не более 0,66 кВ. Кабель ВВГнг (A) -LS может эксплуатироваться при температуре от -50 до +50 градусов по Цельсию. Второй тип проводника от -40 до +65 градусов. Заявленный срок службы первого и второго проводников составляет 30 лет. Уплотнение допускается, если оба устройства подключены к устройству.


Характерное различие между NYM и VVGNG заключается в том, что оно всегда выполняется в круглой форме. Примечательно, что такая форма значительно упрощает герметизацию кабелей в устройствах, шкафах и панелях управления.

Минусы и плюсы

Чтобы сделать выбор в пользу того или иного водителя, необходимо учитывать его достоинства и недостатки. Изначально мы рассмотрели преимущества NYM:

Простота при обрезке кабеля, при его установке. Проводник с круглым сечением не скручивается, чего нельзя сказать о плоских аналогах;

Герметизация при входе в оборудование проста и надежна;

Внешний вид идеален.

Недостатки NYM заключаются в следующем:

Защитная оболочка не устойчива к ультрафиолетовому излучению. Вот почему ограничения часто применяются в отношении использования на открытых площадках;

«Утечка»: многие проводники этого типа характеризуются утечкой жидкости из мест резания; жидкость напоминает масло, которое было низкого качества в производстве

Не разрешается лежать на полу;

Стоимость выше, чем у аналога ВВГ;

Размещение групп не допускается.

Теперь нужно рассмотреть ВВГ.

преимущества:

Наружная установка разрешена;

Разрешается размещать кабель под землей в специальной коробке;

Это стоит меньше, чем NYM.

Однако ВВГ характеризуется несколькими недостатками – меньшей пластичностью и гибкостью.

Вывод по выбору марки кабеля

В результате можно отметить, что первый и второй тип проводника могут использоваться в устройстве внешней и внутренней проводки. Для наружной установки рекомендуется использовать защитную крышку. Отношение электриков к рассматриваемым кабелям отличается. Некоторые предпочитают NYM, другие предпочитают VVG из-за удобства монтажных работ.


Самое главное, чтобы проверить качество и подлинность продукции. Внешне китайские подделки могут не отличаться от сертифицированной продукции, только срок службы и электрические параметры кабеля значительно короче. Именно поэтому закупку кабельной продукции следует производить только в специальных точках продажи с сертификатами качества на предлагаемую продукцию.

Современные требования к кабельной продукции, особенно те, которые будут использоваться для установки бытовых электрических сетей, были в значительной степени соблюдены. Даже если у водителя есть негорючая изоляция при нагревании, в случае пожара могут выделяться токсичные вещества, отрицательно влияющие на органы дыхания человека.

Не стоит экономить на кабельной продукции, потому что от этого зависит не только безопасность имущества, но, прежде всего, здоровье, жизнь человека. Неважно, какой кабель приобретен: VVG или NYM.

Кабель NYM (НЮМ) – описание, характеристики



Предназначение электрического кабеля НЮМ (NYM)

Электрический кабель НЮМ является силовым токопроводящим кабелем расчитаным для напряжения электрического тока до 0,65 киловатт. Кабель НЮМ имеет тройную изоляцию. Изоляция выполнена из негорючих, дымобезопасных материалов. Он полностью соответствует всем нормативным документам, регламентирующим работы по электрике и электромонтажу, как в квартирах, так и частных домах и других помещениях.

Область применения кабеля НЮМ (NYM)

Область применения кабеля НЮМ самая разнообразная. Он подходит для квартирной электропроводки. Как открытой, так и скрытой проводки в штробах. Обладая негорючую и малодымную изоляцию кабель НЮМ великолепно подходит для электропроводки в деревянных домах, да и любых загородных домах. Кабель НЮМ подходит для электропроводки влажных и сухих помещений. Но не что не идеально. Есть и у кабеля НЮМ «слабые места»

Ограничения в применении кабеля НЮМ

Нерекомендуется прокладка кабеля в траншеях (земле) и на открытом воздухе. Изоляция кабеля НЮМ имеет малое сопротивление ультрофиолету. Это не позволяет использовать кабель НЮМ для ввода электропитания в частные дома. Для этой цели лучше использовать специальный самонесущий провод СИП.

Устройство кабеля НЮМ

  • Токопроводящая жила кабеля НЮМ изготовлена из меди и имеет круглое сечение;
  • Изоляция токопроводящей жилы выполнена из поливинилхлоридного пластика;
  • Сердцевина кабеля это все изолированные токопроводящие жилы внутри кабеля. Сердцевина кабеля НЮМ может быть из трех-;четырех-;пяти токопроводящих жил. Все жилы сердцевины скручены.
  • Скрученные жилы кабеля покрыты поясной изоляцией, иначе заполнителем, из невулканезированной негорючей резины.
  • Завершает изоляцию кабеля НЮМ оболочка. Оболочка кабеля сделана из пластиката ПВХ.

Таким образом, кабель НЮМ имеет тройную изоляцию (в отличие от силового кабеля ВВГ, который имеет двойную изоляцию).

Эксплуатационные характеристики кабеля силового НЮМ(NYM)

Таблица 1.

Рабочее напряжение кабеля NYM

0,66 кВ

Температура эксплуатации кабеля NYM

от -50°С до +50°С

Относительная влажность воздуха (при +35°С)

до 98 %

Кабели могут быть проложены без предварительного подогрева при температуре не ниже

-5°С

Минимально допустимый радиус изгиба кабеля силового NYM

4 диаметра кабеля

Срок службы кабеля NYM

30 лет

Гарантийный срок эксплуатации кабеля силового NYM

5 лет

 Технические характеристики кабеля НЮМ

Таблица 2.

число жил и сечение
кабеля NYM (мм²)

наружный диаметр
кабеля NYM (мм)

масса
кабеля NYM (кг/км)

2 x 1,5

8,80

128

2 x 2,5

9,90

169

3 x 1,5

9,20

146

3 x 2,5

10,40

198

3 x 4,0

11,90

273

4 x 1,5

9,90

172

4 x 2,5

11,20

235

5 x 2,5

12,20

280

5 x 4,0

14,80

427

5 x 6,0

16,10

550

5 x 10

19,40

843

5 x 16

23,30

1289

5 x 25

27,70

1924

5 x 35

30,80

2509





©Elesant. ru

Читайте статьи о других проводах и кабелях





расшифровка, описание, характеристика, применение, назначение провода НУМ, NUM

Предлагаем купить кабель NYM бухтами в Москве. Склад с оптовыми ценами находится по адресу Береговой пр-д, д 2 (станция метро Фили) в районе ТТК (3 транспортное кольцо), что позволяет совершать быструю доставку как по городу так и в Московскую область.

Расшифровка кабеля (провода) NYM (НУМ)

Аббревиатура NYM для кабельной продукции расшифровывается следующими определениями:

  • N — немецкий стандарт Normenleitung для производства электрических кабелей определенного класса;
  • Y — тип изоляции, в данном случае, поливинилхлорид;
  • M — наличие наружного защитного слоя.

Кабель (провод) NYM (НУМ) — описание и характеристика

Кабель типа NYM — медный кабель для внутренней электропроводки предприятий и гражданских сооружений. Производился в Германии по стандартам Nurmenleitung, но, со временем, Евросоюз внес в стандарт некоторые изменения. Тем не менее, внесенные изменения не повлияли на качество производимой продукции и конкурентоспособность на рынке.

Выпускается как одножильный, так и многожильный. Количество жил в кабеле варьируется от 1 до 7. В зависимости от сечения, жилы могут быть цельнотянутыми или сплетенными из нескольких проволок.

Наличие надписи «VDE» на наружном слое кабеля означает, что его применение допустимо в помещениях с высоким уровнем пожароопасности. Отсутствие надписи допускает использование кабеля исключительно в помещениях со средним или низким уровнем пожароопасности.

Именование кабеля как NYM-J предусматривает наличие заземляющей жилы, желто-зеленого цвета. Если же, наименованием является NYM-O, или без O, тогда это говорит о том, что в кабеле отсутствует заземляющая жила.

Внутренний и внешний слой изоляции изготовлен из поливинилхлорида. Прослойка между внутренней и внешней изоляции выполнена из специальной резины в составе которой присутствует мел. Данная прослойка обеспечивает дополнительную изоляцию, защиту о внешних повреждений и улучшает гибкость кабеля.

Кабель NYM включает в себя следующие характеристики:

  • максимальное напряжение — 660 В переменного тока;
  • максимальные рабочая температура от -50 до +50 градусов;
  • температура укладки не менее -5 градусов;
  • наименьший радиус изгиба — не менее чем 4 собственных диаметра;
  • максимальная температура выдержки при коротком замыкании — 1600 градусов.
  • срок эксплуатации 30 лет.

Кабель (провод) NYM (НУМ) — область применения и назначения

Применяется кабель в силовых и осветительных схемах на производстве и в гражданских постройках, для питания однофазного и трехфазного оборудования.

Поливинилхлорид не рассчитан на длительное воздействие ультрафиолета, присутствующего в солнечном свете. Поэтому, область применения кабеля исключительно для внутренней проводки. В случае прокладки кабеля для открытой проводки, его необходимо защитить гофрированным рукавом или прокладывать в специальных кабельных каналах.

Как купить кабель NYM в Москве

На сайте electrorus. ru можете купить электрический кабель (провод) NYM (НУМ) бухтами по оптовым ценам.

На сайте оптового склада представлен обширный ассортимент разных видов Кабелей и Проводов, с которым можно ознакомиться.

Актуальные цены, акции и скидки на кабельно-проводниковую, электротехническую и светотехническую продукцию можно узнать,  отправив письмо с запросом на почту [email protected]  или позвонив по телефону 8(495)409-06-76.

На сайте или по телефону можете оставить заявку на доставку, узнать оптовую стоимость и получить полную консультацию по описанию, характеристикам (вес, диаметр, расшифровка) и способам применения проводов, кабеля, электрики, светотехники и электротехнических товаров.

Что лучше выбрать: NYM и ВВГнг?

Профессионалы часто задаются вопросом, какой кабель лучше выбрать — NYM или ВВГнг, ведь оба варианта считаются наиболее популярным марками кабельной продукции, используемой для монтажа внутренней проводки домов и квартир.

ВВГнг представляет собой силовой кабель с медными жилами. Изоляция жил изготавливается из поливинилхлоридного пластиката. Материал изоляции содержит добавки, благодаря которым он не поддерживает горение. Данный проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа, изоляция жил имеет цветовую маркировку, которая может осуществляться путем полной окраски жильной изоляции, либо цветной полоской. Снаружи кабель покрывается оболочкой из того же ПВХ-пластиката, что и жильная изоляция. Жила может иметь монопроволочную либо многопроволочную конструкцию. Форма поперечного сечения жилы бывает круглой или сегментной.


Преимущества ВВГнг:

  • более широкий заявленный диапазон температуры эксплуатации;
  • не поддерживает горение при групповой прокладке;
  • считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
  • более низкая цена.

NYM — это обозначение аналога российского изделия марки ВВГнг, выпускаемого по германскому стандарту VDE 0250. Количество жил варьируется также от 2 до 5. Материал изоляции тот же поливинилхлорид, не поддерживающий горение. Главное конструктивное отличие этого продукта от российского аналога заключается в наличии дополнительного негорючего уплотнения между изоляцией жил и наружной оболочкой кабеля.


Преимущества NYM:

  • повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
  • улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
  • более легкая разделка и монтаж;
  • поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
  • более эстетичный внешний вид;
  • более длительный срок эксплуатации.

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах.

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.

В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.


Поделиться записью

Электрический кабель марки Romex и NM

Медные провода, образующие цепь для бытовых электрических сетей, таких как розетки GFCI, освещение, настенные розетки и т. Д., Должны проходить параллельно в плотно упакованном пучке, но не должны контактировать друг с другом. Проложить каждый провод отдельно по отдельности было бы сложно с точки зрения логистики: отсюда и необходимость в плотном жгуте. Однако если позволить оголенным проводам соприкасаться, схема не будет работать. Провода должны оставаться закрытыми, но отдельными.

На протяжении многих десятилетий, когда электричество питало дома, эти параллельные провода были связаны и разделены несколькими различными способами.Наиболее распространенный и эффективный способ создания этого пучка разделенных проводов – использование кабеля марки Romex и другого неметаллического (NM) электрического кабеля в оболочке.

Что такое неметаллический (NM) электрический кабель?

Неметаллическое обозначение (NM) относится к внешней оболочке, которая связывает отдельные провода вместе, как кабель. Это отличается от кабеля с металлической оболочкой или проводки из кабелепровода, в которой пучок отдельных проводников защищен металлической катушкой или металлическим кабелепроводом той или иной формы.Обычно электрический кабель NM состоит из трех частей: внешней оболочки кабеля, изоляции провода и провода.

Оболочка кабеля

Наружная оболочка электрического кабеля NM представляет собой оболочку из ПВХ толщиной 30 мил, которая служит для связывания отдельных проводников и их защиты. Обшивка очень прочная. Это необходимо, чтобы выдержать нагрузку на оболочку, когда кабель протягивается через отверстия в шпильках.

Для соединения с устройствами оболочка кабеля разрывается сбоку с помощью металлического устройства, называемого рыхлителем кабеля.В конце разрыва оставшаяся прикрепленная оболочка срезается канцелярским ножом, ножницами или отрезной частью инструмента для зачистки проводов.

Изоляция проводов

Провода в оболочке изолированы цветным ПВХ (поливинилхлоридом). Отдельные жилы обычно имеют черную, белую и красную изоляцию. В кабеле NM также присутствует медный заземляющий провод, который обычно оставляют без покрытия и без покрытия, но иногда покрывают зеленым ПВХ. Часто в кабель добавляется бумага в качестве разделителя.Эту бумагу можно разрезать и выбросить в разорванной части кабеля.

Для подключения к устройствам с медного провода снимается изоляция с помощью ручного инструмента для зачистки проводов. Ряд отверстий в приспособлении для зачистки проводов соответствует разным диаметрам или калибрам проводов. Например, выберите отверстие с надписью «12», чтобы снять изоляцию с провода 12-го калибра.

Проволока

Несмотря на маркировку NM, отдельные электрические проводники внутри кабеля действительно металлические – обычно около 65 процентов меди.

Кабель NM бывает разных размеров, но в большинстве бытовых цепей используется провод 12 или 14 с двумя или тремя проводниками внутри (плюс неизолированный медный провод заземления). Например, кабель с маркировкой «14-2 с заземлением» будет иметь два изолированных проводника с проводами калибра 14 плюс неизолированный медный заземляющий провод. Этот кабель используется для цепей на 15 ампер. Кабель с маркировкой «12-3 с заземлением» будет иметь три изолированных проводника 12-го калибра (белый, черный и красный) плюс неизолированный медный заземляющий провод.Кабель калибра 12 рассчитан на 20-амперные цепи.

Что такое электрический кабель марки Romex?

Romex – это торговая марка электрического кабеля в неметаллической (NM) оболочке, производимого компанией Southwire Company, LLC из Кэрроллтона, Джорджия.

Southwire отмечает, что они «энергично контролируют и защищают использование бренда Romex». Хотя это общепринятый юридический шаблонный язык для многих продуктов, в случае Southwire и Romex это вызывает большее беспокойство, поскольку слово Romex широко используется электриками и некоторыми потребителями в общем смысле для обозначения всех электрических проводов в оболочке из NM. В мире строительных товаров слово Romex часто используется так же, как Kleenex используется для обозначения любой ткани: в общем и ошибочно. Таким образом, строго говоря, термин Romex следует использовать только для обозначения электрического кабеля в оболочке из ЯМ, производимого компанией Southwire под маркой Romex, а не для кабеля ЯМ других производителей.

Происхождение проволоки марки Romex

Название Romex происходит от компании Rome Cable Corp. из Рима, Нью-Йорк, которая изначально производила кабель.Компания была лидером отрасли до тех пор, пока в 2003 году она не объявила о банкротстве, а ее завод был в значительной степени снесен в 2010 году. Rome Cable Corp. также была основным поставщиком алюминиевой проволоки, производимой ее материнской компанией Alcoa. Алюминиевая проволока уступает медной, и ее присутствие в вашем доме считается опасным. В 1964 году суд приказал компании Alcoa отказаться от участия в Rome Cable Corp.

Хотя префикс Romex, безусловно, относится к компании, которая его произвела, происхождение суффикса (-x) не ясно. Это может означать, что провод в то время был экспериментальным, или, возможно, это был просто удобный метод создания торговой марки.

Торговая марка Romex по сравнению с другими марками проволоки NM

Торговая марка Romex NM-sheathed – не единственная марка проволоки NM, но и преобладающая марка в продажах в Северной Америке. Одной из особенностей Romex является то, что он включает SIMpull, скользящее покрытие на оболочке, которое снижает трение при протягивании кабеля через шпильки и другие сложные проходы. Другие бренды также начали использовать подобное покрытие.

Кроме этого, вы не найдете заметной разницы в медном проводе Romex по сравнению с другими марками. В соответствии с требованиями электротехнических норм калибры проводов будут такими же, как и содержание металлов.

У профессиональных электриков есть индивидуальные предпочтения. Один электрик может выбрать более дешевую марку, чтобы сэкономить деньги, а другой может предпочесть Romex. Это не представляет проблемы, поскольку кабели NM разных марок могут быть смешаны в одной электрической системе или даже в одной цепи.

NM Проводка Плюсы и минусы

Электропроводка NM очень распространена в жилой проводке, но также можно провести домашнюю проводку с помощью кабеля или кабелепровода с металлической оболочкой. Электропроводка NM имеет множество преимуществ, которые делают ее наиболее популярным типом проводки, особенно для домовладельцев. С учетом всех факторов, электромонтажники найдут свои проекты проще и дешевле при использовании проводки NM. Электромонтаж НМ представляет собой огромное количество преимуществ перед мастерами по сравнению с другими материалами.

Плюсы

  • НМ провод легче, чем провод в металлической оболочке, поэтому с ним легче обращаться.
  • Проволоку
  • NM легче разматывать и выпрямлять, потому что оболочка из ПВХ податлива.
  • Из-за гладкой оболочки легче протаскивать отверстия в шпильках. В случае Romex добавляется покрытие, делающее оболочку более скользкой.
  • Кабель
  • NM легче разрезать с помощью кусачков. С помощью устройства для зачистки проводов можно отрезать даже меньшие калибры.
  • Провод
  • НМ дешевле проводки в металлической оболочке.
  • Кабель
  • NM легче порвать, так как его оболочка пластиковая, а не металлическая. Хотя режущий инструмент облегчает вашу работу, вы также можете разрезать оболочку канцелярским ножом и разорвать ее вручную.
  • Кабель
  • NM легче прикрепить к элементам каркаса, для этого требуются только легкие пластиковые скобы для кабеля.

Минусы

Существуют ситуации, в которых нельзя использовать кабель NM, например, на открытом воздухе (за исключением кабеля UF-типа, который рассчитан на прямое закапывание) или когда проводка оголена вдоль лицевой стороны фундаментных стен.В этих случаях электрический кодекс требует установки кабелепровода.

NYM

NYM

Монтажный кабель с изоляцией и оболочкой из ПВХ
HRN HD 21. 4 S2 – DIN VDE 0250-204 – IEC 60227-4


СТРОИТЕЛЬСТВО
Провод неизолированный медный провод класса 1 или 2, в соотв. согласно EN 60228

Изоляция ПВХ компаунд TI1 в соотв. согласно EN 50363-3

Наполнитель Сердцевины, покрытые невулканизированной резиной или пластиком

Оболочка ПВХ компаунд TM1 в соотв.согласно EN 50363-4-1

ЗАЯВЛЕНИЕ

Монтажный кабель для домашнего и промышленного использования. Укладывается на штукатурку или под штукатурку, в стены или бетон, без специальной механической защиты, но не в сухой или предварительно напряженный бетон. Подходит для сухой, влажной или влажной среды; для внутреннего или наружного применения (только если кабель защищен от прямых солнечных лучей).

ТЕХНИЧЕСКИЕ ДАННЫЕ


Эквиваленты:
PP в соотв. на номер HRN N.C3.200
A05VV-U, A05VV-R в соотв. по HRN HD 21,4 S2
YM в соотв. с ÖVE-K 41-4

Стандарты:
HRN HD 21.4 S2
DIN VDE 0250-204
IEC 60227-4

Номинальное напряжение: U0 / U = 300/500 В
Испытательное напряжение : 2000 В

Диапазон температур:
Минимальная температура при установке: +5 C
Стационарная установка: -20 C до +70 C
При коротком замыкании макс.5s: 160 C

Поведение при пожаре:
Огнестойкий (самозатухающий) кабель
в соотв. согласно EN 60332-1-2

Минимальный внутренний радиус изгиба: 4xØ кабеля

КОНСТРУКТИВНЫЕ ДАННЫЕ
Строительство

Наружный
диаметр

Проводник
сопротивление
при 20 ° C

Cu
вес

Кабель
Вес

Упаковка *
мм 2 ок. мм Ом / км кг / км ок. кг / км
1 х 6 7,3 3,08 57,6 105 КОТ 100, СП40 500
1 Х 10 8,5 1,83 96 155 КОТ 100, СП40 500
1 х 16 9,8 1,15 153,6 230 КОТ 100, СП45 500
2 Х 1,5 8,5 12,1 28,8 105 КОТ 100, СП40 500
2 Х 2,5 9,8 7,41 48 134 КОТ 100, СП45 500
3 Х 1,5 8,9 12,1 43,2 123 КОТ 100, СП40 500
3 Х 2,5 10,4 7,41 72 176 КОТ 100, СП45 500
3 х 4 12,0 4,61 115,2 248 КОТ 100, СП50 500
3 х 6 14,8 3,08 182,8 342 КОТ 100, СП60 500
3 Х 10 17,7 1,83 288 585 КОТ 100, ДБ08 500
3 х 16 19,2 1,15 460,8 790 DB09 500
4 Х 1,5 9,6 12,1 57,6 144 КОТ 100, СП45 500
4 Х 2,5 11,3 7,41 96 212 КОТ 100, СП50 500
4 х 4 13,0 4,61 153,6 302 КОТ 100, СП60 500
4 х 6 14,9 3,08 230,4 416 КОТ 100, ДБ08 500
4 х 10 19,4 1,83 384 715 DB08 500
4 х 16 21,9 1,15 614,4 987 DB09 500
5 Х 1,5 10,5 12,1 72 173 КОТ 100, СП40 500
5 Х 2,5 12,3 7,41 120 256 КОТ 100, СП60 500
5 х 4 14,2 4,61 192 363 КОТ 100, ДБ08 500
5 х 6 16,2 3,08 288 506 КОТ 100, DB08 4000
5 х 10 21,2 1,83 480 874 DB09 500
5 х 16 24,0 1,15 768 1213 DB10 500
7 Х 1,5 11,6 12,1 100,8 208 КОТ 100, СП50 500
7 Х 2,5 13,1 7,41 168 325 КОТ 100, СП50 500
Обозначение цвета оболочки

(gy) серый

* Упаковка: КОТ 100 = катушка 100 м, SP = кабель на фанерной катушке, DB = кабель на деревянном барабане

PDF Скачать сертификат VDE DoP

бетон – Электрокабель между зданиями

Похоже, что в Индонезии большинство ваших электрических систем основаны на европейских стандартах, и NYY и NYM относятся к немецким типам кабелей VDE.

  • Вы правы, что обычная ПВХ изоляция обычно не подходит для длительного воздействия ультрафиолета.
  • Оба варианта кабеля NYY и NYM подходят для непосредственного закапывания в землю или в бетон ( за исключением встряхиваемого, вибрирующего или сжатого бетона – источник).
  • NYY доступен с УФ-стабилизированной черной внешней оболочкой из ПВХ, что делает его пригодным для прямого воздействия солнечных лучей. Уточняйте у своего поставщика.

Рекомендации по использованию воздуховодов или армированных кабелей касаются только защиты от механических нагрузок, ударов или помех, которые могут создать риск поражения электрическим током и / или повреждения цепи.

Согласно FSC Global:

Кабели

NYY – это экономичное решение для силовой и управляющей проводки, где не требуется механическая защита. Используемые как внутри, так и снаружи помещения, эти кабели подходят для прямого закапывания или прокладки через каналы, если это разрешено местными нормативами.

Если P = V x I , то 3100 Вт при 220 В требует чуть больше 14 А.

У меня есть британский BS7671: 2008 + A1 (2011; 17-е издание IET Wiring Rules) с таблицами допустимой нагрузки по току, чтобы дать некоторое представление о размерах кабеля.Температура наружного воздуха в Индонезии составляет в среднем 28 ° C, поэтому можно принять допущение, приведенное в таблицах, для температуры окружающей среды 30 ° C.

Таблицы не применимы непосредственно к вашей ситуации, но для армированного кабеля , рассчитанного на 70 ° C, как и NYY, в таблице 4D4A указана мощность 29 А для двухжильного кабеля 2,5 мм, закопанного прямо в землю, или в воздуховоде как 29 А. Даже с учетом различных факторов, таких как более высокая температура земли, теплоизоляция бетоном и падение напряжения на высоте более 50 м, вы превышаете 14 А.Автоматический выключатель на 16 А или даже 20 А в начале пробега гарантирует, что вы не превысите пропускную способность кабеля к хозяйственным постройкам.

Поскольку указанный вами кабель является двухжильным, я предполагаю, что это NYY-O и, следовательно, не имеет проводника защитного заземления. В целях безопасности вы можете использовать трехжильный провод NYY-J, одна жила которого предназначена для заземления. Как минимум, я ожидал бы, что этот кабельный участок будет защищен устройством остаточного тока (УЗО; также известный как прерыватель цепи замыкания на землю или GFCI).Это можно комбинировать с защитой от сверхтока, предлагаемой предохранителем или автоматическим выключателем в АВДТ, но это зависит от того, что доступно у вашего местного поставщика.

SUPERLEC NYM-J 12-ЖИЛЬНЫЙ КАБЕЛЬ ПВХ 1,5 ММ

REF: NYMJ12X1 / 5

£ 2.31 отл. НДС
(2,77 £ с НДС)

Обратите внимание: доставка по почтовым индексам NI займет 2/3 рабочих дня и 10/14 рабочих дней для почтовых индексов Англии, Шотландии и Уэльса, так как этот кабель имеется только в нашем филиале в Ирландии.Если вам нужен этот кабель раньше, свяжитесь с нами.

Электропроводка ПВХ для внутреннего и наружного применения. Подходит для промышленного или бытового применения и предназначен для сухих, влажных или влажных открытых площадок, например, под штукатуркой и в бетоне. Не подходит для воздействия прямых солнечных лучей.

СТАНДАРТЫ КАБЕЛЯ

BS EN 50265-2-1

МЭК 60502

VDE 0250

СТРОИТЕЛЬСТВО

До 10 мм2: сплошная медь (класс 1)

16 мм2: многожильный медный (класс 2)

Изоляция: ПВХ согласно IEC 60332-1-2

Оболочка: ПВХ согласно IEC 60332-1-2

ХАРАКТЕРИСТИКИ

Номинальное напряжение: 300/500 В

Пределы температуры: от -30 ° C до + 70 ° C

ИДЕНТИФИКАЦИЯ ОСНОВА

2 ядра: коричневый, синий

3 ядра: коричневый, синий, зеленый / желтый

4 ядра: коричневый, черный, серый, зеленый / желтый

5 ядер: коричневый, черный, серый, синий, зеленый / желтый

7 ядер и выше: черный с белыми цифрами

Не следует устанавливать при температуре ниже 0 ° C

12X1.5 ТВЕРДЫЙ МЕДНЫЙ ПРОВОДНИК, КЛАСС 1, ПВХ, ПВХ, СЕРЫЙ ОБОЛОЧКА, 300 / 500В EN50265-2-1

Обратите внимание: доставка по почтовым индексам NI займет 2/3 рабочих дня и 10/14 рабочих дней для почтовых индексов Англии, Шотландии и Уэльса, так как этот кабель имеется только в нашем филиале в Ирландии. Если вам нужен этот кабель раньше, свяжитесь с нами.

Электропроводка ПВХ для внутреннего и наружного применения. Подходит для промышленного или бытового применения и предназначен для сухих, влажных или влажных открытых площадок i.е. под штукатурку и в бетон. Не подходит для воздействия прямых солнечных лучей.

СТАНДАРТЫ КАБЕЛЯ

BS EN 50265-2-1

МЭК 60502

VDE 0250

СТРОИТЕЛЬСТВО

До 10 мм2: сплошная медь (класс 1)

16 мм2: многожильный медный (класс 2)

Изоляция: ПВХ согласно IEC 60332-1-2

Оболочка: ПВХ согласно IEC 60332-1-2

ХАРАКТЕРИСТИКИ

Номинальное напряжение: 300/500 В

Пределы температуры: от -30 ° C до + 70 ° C

ИДЕНТИФИКАЦИЯ ОСНОВА

2 ядра: коричневый, синий

3 ядра: коричневый, синий, зеленый / желтый

4 ядра: коричневый, черный, серый, зеленый / желтый

5 ядер: коричневый, черный, серый, синий, зеленый / желтый

7 ядер и выше: черный с белыми цифрами

Не следует устанавливать при температуре ниже 0 ° C

Задать вопрос

Нужно дважды проверить что-то об этом продукте? Задайте нам вопрос



(PDF) Моделирование внутренних низковольтных кабелей в диапазоне высоких частот

в достаточной степени для поведения кабелей во всем протестированном диапазоне

, и на практике требуется точность

.

В целом топология электрической сети, образованная

реплицированными звездообразными или древовидными конфигурациями [10], вызывает серьезные эффекты многолучевого распространения

[9]. То есть не только

полезного сигнала, но также одна или несколько задержанных и

ослабленных его копий – отныне называемых

«трактами» – поступают на прием. Это результат

нескольких отражений, вызванных стыками

кабелей сети, соединительных коробок, последовательных соединений кабелей

с разным волновым сопротивлением, и в целом

точек разрыва из-за возникающих несоответствий импеданса

[9].Возникающие межсимвольные помехи

накладывают дополнительные ограничения на максимальную скорость передачи данных.

Параметр среднеквадратичного (среднеквадратичного) разброса задержки

τrms является хорошей мерой временной дисперсии канала при учете многолучевого распространения

. Он определяется как квадратный корень

из второго центрального момента профиля задержки мощности канала

, и, при условии существования L различных путей

, его можно записать в форме

из (21), где βi и τi – амплитуда и время прихода

соответственно пути i [8]:

()

∑∑

=

=>

= 

−⋅⋅

= L

i

000 i

L

ij

j

ji

среднеквадратичное значение

1

2

2

1

1

2

1

2

β (21)

Par Показатель τrms показывает максимальную скорость передачи данных

, которая может быть достигнута без возникновения межсимвольных помех

.Обычно считается, что максимальная скорость передачи данных

, без разнесения выравнивания,

должна быть меньше нескольких процентов от обратной среднеквадратичной задержки

разброса, т.е.

DRmax = c⋅ (τrms) -1 (22)

, где c <0,5 [6,7,8]. Очевидно, что для расчета τrms необходимо знать амплитуды трасс и

времен прихода. Однако на практике, если требуется оценить

пропускной способности внутренней сетевой установки ПЛК,

только приблизительное моделирование амплитуды путей

и распределения времени прихода или оценки соответствующих функций плотности вероятности

возможны в

.

терминов протяженности и топологии сети или на основе

ориентировочных измерений, хотя и с конечной точностью

.Чтобы максимизировать последний, важно точно знать

свойств распространения среды передачи, где

проявляется основная полезность предложенной модели.

V. ЗАКЛЮЧЕНИЕ

В этом документе представлена ​​модель перехода для однофазных кабелей низкого напряжения

внутри помещений в ВЧ диапазоне. Модель

, основанная на потреблении распространения волны, с использованием

методов анализа линий передачи с распределенными элементами

, и была подтверждена соответствующими измерениями передаточной функции

на выбранном образце

кабелей разных размеров и длины.Модель

с достаточной точностью описывает передаточные свойства соответствующих типов кабелей

, формируя надежный

и точный инструмент для анализа внутренних низковольтных кабелей в диапазоне частот

1-21 МГц. Он хорошо зарекомендовал себя, обеспечивая

возможность выполнения точного высокочастотного сигнала

анализ распространения по топологиям

сетевых электрических сетей, облегчая как аналитическую, так и статистическую

группировку и определение характеристик сетей LV PLC, в

для выполнения сети оценка мощности.

ССЫЛКИ

[1] С. Хайкин: Коммуникационные системы, Нью-Йорк: Джон

Wiley & Sons, Inc., 2-е издание, 1983.

[2] E.W.G. Бунгей и Д. Макаллистер, Electric Cables

Handbook, Oxford: Blackwell Science, Second Edition,

1990, ap. A6, стр. 728-738.

[3] Ν. Κ. Ουζούνογλου, ισαγωγή στα Μικροκύµατα,

Афины: Παπασωτηρίου, κδοση, 1994, гл. 3, pp. 27-

78.

[4] W. Tillar.Шугг, Справочник по электрическим и

электронным изоляционным материалам, Нью-Йорк: IEEE Press,

, второе издание, 1995, гл. 10. С. 297-318.

[5] С. Рамо, Дж. Р. Виннери и Т. ван Дузер, Fields

,

и Waves в коммуникационной электронике, Нью-Йорк:

John Wiley & Sons, Inc., 1994, гл. 4. С. 171-212, гл. 5,

, с. 213-273.

[6] К. Пахлаван и А.Х. Левеск, Wireless

Information Networks, Нью-Йорк: John Wiley & Sons,

Inc., 1995.

[7] Х. Хашеми и Д. Толл, «Статистическое моделирование

среднеквадратичного разброса задержки распространения радиосвязи внутри помещений,

каналов», IEEE Transactions on Vehicular Technology,

vol. 43, No. 1, февраль 1994 г., стр. 110–120.

[8] Г.А. Димитракопулос, К.Н. Капсалис, «Статистическое моделирование

распространения RMS-задержки в условиях многолучевого распространения

замирания в локальных областях», IEEE Transactions

on Vehicular Techology, vol.49, № 5, сентябрь 2000 г.,

стр. 1522-1528.

[9] М. Циммерманн и К. Достерт, «Модель многолучевого распространения

для канала линии электропередачи в высокочастотном диапазоне

», 3-й Международный симпозиум по связи

по линии электропередач и ее применениям , 1999,

, с.45-61.

[10] C. Assimakopoulos и F.-N. Павлиду,

«Измерения и моделирование внутренних линий электропередач

, установка для широкополосной связи», в материалах

Труды 5-го Международного симпозиума по

Связь по линиям электропередач и их приложения, 2001,

с.73-78.

[11] И. К. Папалеонидопулос, К. Г. Карагианнопулос,

D.P. Агорис, П. Буркас и Н.Дж. Теодору, «Передача сигналов HF

по линиям электропередач и измерения функций передачи

», в материалах шестой Международной конференции

IASTED по энергетике и энергетическим системам

, 2001, стр. 502-505.

Цвета электропроводки – фаза 3 США

Стандарт цветового кодирования электропроводки для трехфазных электрических приложений стандартизирован, чтобы помочь идентифицировать отдельные фазы проводов.Цветовые коды проводки для цепей распределения питания переменного и постоянного тока менялись много раз и различаются в зависимости от региона. Для трехфазного электроснабжения схемы будут использовать пять проводов: провод заземления, нулевой провод, провод под напряжением, провод линии 2, электрический провод линии 3. В этой статье подробно описаны следующие цветовые коды кабелей:

– Международные цвета проводки
– Цветовые коды проводки в США
– Старые и новые цвета проводки в Великобритании

Электроснабжение с фиксированной проводкой требует определенных правил цвета проводки (bs 7671) для идентификации различных линий питания в разных страны.В США есть свои собственные цвета проводки для электрических цепей: черный, красный и синий используются для трехфазной сети 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также существует другой стандарт цвета проводки. Новые цвета кабелей для вилок в Великобритании теперь гармонируют с цветами кабелей питания в Европе для переменного и постоянного тока. Большая часть Европы соблюдает правила расцветки электропроводки IEC («Международная электротехническая комиссия») для параллельных цепей переменного тока.

В США цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством.

Это типы цветов проводов, которые обычно используются дома и в офисе.

Фаза 1 – Черный

Фаза 2 – Красный

Фаза 3 – Синий нейтраль – Белое заземление – Зеленый, Зеленый с желтой полосой или оголенный провод

Если одна фаза вашей проводки находится под более высоким напряжением, чем другие, используйте соединение с высокой ветвью, провода должны быть помечены оранжевым цветом для этой фазы. В более новых установках соединения с высокой ветвью обычно не используются.

Промышленные двигатели и оборудование обычно имеют системы с более высоким напряжением.Фаза 1 – Коричневый Фаза 2 – Оранжевый Фаза 3 – Желтый нейтраль – Серое заземление – Зеленый, зеленый с желтой полосой или оголенный провод

Очень важно иметь задокументированную систему маркировки проводов для систем с более высоким напряжением. Этикетки должны включать информацию о цепи и соответствующей точке отключения для блокировки / маркировки.

Постоянный или постоянный ток обычно используется в аккумуляторных системах и системах солнечной энергии вместо переменного или переменного тока. Положительный (без заземления) – Красный Отрицательный (без заземления) – Черный Заземление – Белый или Серый

Силовые кабели в Европе и Великобритании идентифицируются с помощью стандартной цветовой кодировки силовых кабелей.

3-контактный. Кабели в оболочке NYM-J Electrical Wire co Business, Industry & Science

3-контактный. Кабель в оболочке NYM-J

Что вы получаете: 1 шт. Мужская верхняя блузка. Мы можем вернуть вам деньги, за исключением платы за доставку. и включает в себя застежку-молнию и трехточечную систему обмена. Купите женскую юбку макси серого цвета с оливковым и дубом и другие повседневные вещи в, Купите детские зимние сапоги из личи и другие ботинки Kamik в, jingH Персонализированное ожерелье с буквами AZ Унисекс Ювелирные изделия Подарки для мужчин / женщин (позолоченная основа , C / 18 (45 см ) -csfdult): Одежда.Атласные туфли для танцев сальсы на высоком каблуке с мягкой подошвой. Обувь для танцев Tango Social. 3-контактный. Тросы в оболочке NYM-J , Купить Pro Braking PBK0973-TPU-GRE Передняя / задняя тормозная магистраль с оплеткой (прозрачный фиолетовый шланг и зеленые банджо из нержавеющей стали): тормозные тросы и трубопроводы – ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, дизайн с винилом DWV 546 3 US V SOS 1200 2 20 футов x 30 футов Черный – -. и поэтому мы предоставляем им структуру и ежедневную работу, чтобы помочь им получить поддержку и инструменты для достижения успеха в реальном мире.Диаметр болтового круга: [50t] 110 мм. Дата первого упоминания: 2 января. Но карты можно использовать для игры в любую из ваших любимых карточных игр. Надежная замена – спроектирована и протестирована для соответствия требованиям. 3-контактный. Кабели в оболочке NYM-J , S (подходит для багажа 18-20 дюймов), контурный чехол для комфорта и поддержки в течение всего дня. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, 5 мм Lobster Claw ClipItem # 09C3D20510CO, Размер: регулируемый черный ремешок на пластиковой кнопке. Детские души и будущие мамы.100% хлопок / высокое качество / полностью машинная стирка, 3 контакта. Кабели в оболочке NYM-J , Купить женское ожерелье с имитацией жемчужных листьев с покрытием из белого золота в виде виноградной лозы с кристаллами: воротники – ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Вы можете быть уверены, что у вас будут одни из самых передовых объективов на рынке благодаря нашим строгим стандартам и нашим обширным знаниям в оптической промышленности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
