Электропроводка в деревянном доме своими руками пошаговая

Главная > Ремонт > Электропроводка в деревянном доме своими руками пошаговая

Деревянные дома имеют ряд безусловных преимуществ: минимальные материальные затраты, высокая скорость строительства. С течением времени, «мода» на деревянные дома только увеличивается, в них устанавливается вся необходимая электронная и бытовая техника, а освещение соответствует современным тенденциям. Требования к безопасности высокие, так как такой дом боится огня, поэтому, нужно знать все необходимые правила, чтобы сохранить свое имущество и жизнь.

Монтаж проводки в деревянном доме производится согласно ПУЭ (правила устройства электрических установок). Поскольку электрический кабель является потенциальным источником возгорания, а в деревянных домах пожары могут привести к огромной потере материальных средств владельца, необходимо обезопасить свое жилище от чрезвычайных ситуаций по полной программе. Благо, наличие качественных изоляционных материалов для электрических проводников на полках магазинов имеется в большом количестве. Электропроводка в деревянном доме своими руками — вполне допустима.

В деревянном доме можно произвести монтаж электрической проводки двумя способами: открытым и скрытым. Первый потребует меньше времени и затрат на установку, также при дальнейшей замене участков проводки не создаст дополнительных трудностей у электрика. Второй способ подразумевает прокладывание электропроводов в изоляционных трубах через внутренние пустоты стен, в выпиленных пазах, под плинтусом, или под штукатуркой.

Поскольку стены деревянных домов чаще не штукатурятся, а декорируются листами гипсокартона, или вовсе остаются естественными (стена из сруба — вполне может удовлетворять потребности владельца в вопросе создания атмосферы уюта), электрические кабели в металлических трубах размещаются под деревянной или гипсокартонной обшивкой, или в специальных пазах, пропиленных циркуляркой, фрезером, или фрезерной насадкой на обычный шуруповерт.

Второй способ более энергозатратен для мастера, выполняющего прокладку проводки. Также стоит отметить, что в пожелания многих хозяев домов входит пункт: монтаж электрического щита должен быть выполнен скрытым способом, вмонтирован в деревянную стену. Безусловно, все это экономит пространство помещения и выглядит более современно. Обладая необходимыми навыками для работы с электрическими линиями и имея подходящий материал с инструментом, не сложно произвести монтаж проводки своими руками.

Основные требования к проводке в деревянном доме:

  1. Электрические проводники должны быть изолированы, наибольшее распространение имеют кабели ВВГнг и NYM.
  2. Допускаются только медные электрические провода.
  3. Наличие автоматического выключателя и УЗО на щитке.
  4. Электрические провода скрытой проводки обязательно должны находиться в металлической трубе. В деревянных домах запрещается использование металлического рукава в ПВХ изоляции.
  5. Должен осуществляться правильный расчет нагрузки на электропроводку и соответственно использоваться электрический кабель с подходящим сечением. Запас токовой нагрузки должен составлять 30%.
  6. Не стоит скупиться при выборе электрического кабеля и дополнительных материалов — китайские подделки дешевле, но гораздо ниже качеством, особенно опасно использовать их, если планируется производиться скрытая электропроводка в деревянном доме.

После того, как совершены расчеты сечения электрического кабеля, выбран способ прокладывания проводки, необходимо перейти к составлению схемы. Для этого удобно использовать план-схему дома. На схеме отмечается точное расположение всех элементов энергосети во всех помещениях: электрический щиток, электросчетчик, розетки и т.д.

Пример правильно составленной схемы:

Общие рекомендации по составлению схемы:

  1. Распределительный щит лучше монтировать в коридоре на высоте, недоступной для детей.
  2. Розетки можно устанавливать на любой высоте от пола, ограничений в их расположении нет. Учитывайте расположение в помещениях мебели и электротехники, чтобы выбрать оптимальное место для монтажа розеток.
  3. Выключатели для удобства располагаются у дверного проема комнаты на доступной высоте.
  4. Электрический кабель прокладывается горизонтально поверху, или понизу. Все переходы выполняются строго под углом 90 градусов.

Монтаж электропроводки

После прохождения первого шага, когда все расчеты произведены, схема составлена, необходимые материалы закуплены, – можно начинать монтаж электропроводки в деревянном доме. Для начала нужно определиться с месторасположением щитка и вариантом подвода к нему кабеля от ЛЭП. Существует два способа: подземный и воздушный. Первый вариант — наиболее надежный, а второй — менее ресурсозатратный. Затем производится монтаж электрической проводки в доме и монтаж установочных изделий: розеток, выключателей, светильников.

Наружная линия кабеля

Воздушный вариант может подвергаться авариям из-за воздействия природной стихии: сильный порыв ветра может оборвать электрическую линию, падение близстоящих деревьев или опорного деревянного столба так же приведет к разрыву кабеля.

Наружный вариант электрической проводки требует, чтобы расстояние от линии электропередач до объекта составляло не больше 25 метров. В случае, если расстояние превышает допустимое — нужно устанавливать дополнительный опорный столб.

Для подземного варианта копается траншея глубиной 60-80 см, кабель должен уходить под землю в трубе высотой от грунта не менее двух метров, и по такой же трубе входить в помещение. Не обязательно, чтобы электрический кабель под землей по всей длине проходил через трубу, это требуется только на входе и выходе. Принцип наглядно продемонстрирован на картинке.

Монтаж электрощита

Внутренний электрический щиток должен быть в несгораемом корпусе и находиться на удалении 0.5 метра от легковоспламеняющихся материалов. Снабжается входным автоматом и устройством защитного отключения. Рекомендуется располагать электрический щиток на высоте, недоступной детям. Электрический щиток, скрытый под деревянной обшивкой или встроенный в структуру деревянной стены, имеет высокий эстетический уровень, но сложность установки так же высока.

Открытая электропроводка

Такой способ значительно упрощает в дальнейшем ремонт и обслуживание электрической сети. Открытая электропроводка в деревянном доме распространена из-за легкости в установке и бюджетной стоимости материалов. Монтаж кабеля производится по периметру деревянных стен в кабельных каналах, в гофре, на изоляционных роликах, или в плинтусе. Проводка электрического кабеля должна располагаться строго в горизонтальном или вертикальном направлении.

Скрытая электропроводка

Электрический кабель размещается в металлической трубе или металлическом рукаве над подвесными потолками, проходит через внутренние пустоты деревянных перегородок, под половыми досками. Важно использовать провода с показателем индекса НГ (не распространяющие горение). Рекомендуется защищать металлические рукава и трубы от коррозии. Распределительные коробки используются металлические, с трубами они соединяются сваркой. Скрытая проводка в деревянном доме — это не работа для новичка. Нужно обладать навыками владения дополнительными инструментами и уметь хорошо все распланировать, чтобы избежать трудностей при ремонте электрической проводки, который может потребоваться через какое-то время.

Подключение розеток и выключателей

Когда трасса электрической проводки проложена, можно приступать к установке выключателей и розеток. Обязательно, для обеспечения пожарной безопасности, размещать их не на деревянном основании, а в металлических подрозетниках и специальных «стаканах» для выключателей, — то есть изолировать негорючими материалами. В помещениях повышенной влажности, нужно использовать выключатели и розетки со степенью защиты — IP-44 — это обезопасит от попадания воды на проводник. С монтажом светильников проблем быть не должно.

После завершения монтажа электрической проводки, подключив в щитке УЗО и автомат выключения, можно становиться в очередь на приемо-сдаточные испытания в Госэнергосети.

Оцените статью:

Проводка в деревянном доме своими руками

Согласитесь что частный загородный дом, полностью выполненный из дерева, это, конечно, круто и красиво. Деревянное строение обладает многочисленными достоинствами. Оно тёплое и прочное, с идеальным уровнем влажности, а что касается экологического баланса, то ни один строительный материал даже в сравнение не идёт с натуральным деревом. Но при всех преимуществах у такого дома есть один существенный недостаток, пожарные называют подобные строения «сгораемым материалом». А так как причиной возникновения пожаров зачастую становится электричество, самой актуальной проблемой была, есть и будет проводка в деревянном доме. По статистике пожарных организаций на её долю приходится половина всех возгораний в зданиях, выстроенных из деревянного бруса.

Главные требования, предъявляемые к проводке

Монтаж электропроводки в деревянном доме отличается особенными требованиями. Ввиду того, что строения из дерева относятся к категории пожароопасных, то и условия прокладки силовых кабелей и проводов совсем иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «ноля» или меняете розетки с выключателями, то и вся электрика в деревянном доме своими руками вам будет по плечу.

Желательно, чтобы весь объём работ (от подведения электричества к дому и вплоть до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже встречается немало халтурщиков, каждому владельцу частного деревянного домостроения полезно будет знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить потом качество выполненной работы.

  • Проводка бытовой электрической сети в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень выделения дыма. Такой кабель вы легко сможете отличить по маркировке, в его аббревиатуре обязательно присутствуют буквы «нг» (не поддерживающий горение). Его внешняя оболочка сделана из негорючего поливинилхлорида, это качество достигается за счёт использования при изготовлении специальных пластикатов. У проводников такого типа снижен уровень выделения дыма, он при пожарах является особенно опасным фактором, ведь дымовая завеса ухудшает светопроницаемость и мешает проведению аварийно-спасательных работ.
  • Разводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения электрическим током людей и домашних животных.

  • Запрещается прокладка электрической проводки в деревянном доме вблизи нагреваемых поверхностей (дымоходы, печи, камины).
  • Необходимо полностью исключить вероятность возгорания кабеля и перехода огня на деревянные поверхности в случае, если возникнет короткое замыкание.
  • Монтаж скрытой электропроводки в деревянном доме выполняется только по несгораемым конструкциям.
  • Проведенные кабели и провода, а также установленные коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас для потребляемой суммарной мощности.
  • Не допустим нагрев проводников и соединительных электрических узлов.

Важно помнить! Не стоит улучшать интерьерное оформление деревянного домостроения путём снижения уровня безопасности. Пытаясь решить эстетические проблемы, можно вызвать катастрофические последствия.

Основные этапы

Поэтапно весь процесс монтажа электропроводки в деревянном доме можно поделить на несколько основных шагов:

  • Расчёт общей мощности, которая понадобится для всех потребителей электроэнергии (бытовые электрические приборы, электроинструмент, осветительная сеть).
  • Перед тем, как сделать проводку в деревянном доме, обязательным является составление схематического проекта.

кликните для увеличения

  • На основании схемы и расчётных данных по нагрузке производится подбор и покупка материалов (провода, кабели, коммутационные аппараты, элементы защиты).
  • Выполнение ввода от магистральной линии электропередачи до дома.
  • Установка и сборка распределительного щитка.
  • Монтаж внутренней проводки (в деревянном доме применяют варианты скрытой и открытой прокладки проводников).
  • Установка коммутационной аппаратуры и осветительных элементов (розеток, распределительных коробок, выключателей, люстр, светильников, бра).
  • Монтаж защитного заземления и УЗО.
  • Лабораторные испытания, проверка работы бытовой электрической сети и оформление соответствующей документации.

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути это должен быть план дома, на котором указываются все элементы освещения, места установки розеток и выключателей, а также бытовых электроприборов, требующих индивидуальной линии (кондиционер, варочная панель, духовой шкаф, водонагреватель).

Желательно на чертеже обозначить максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к индивидуальному автомату (если дом очень большой, их может быть несколько – на каждую комнату либо на каждый этаж). Необходимо предусмотреть отдельный автомат для дворового освещения.

кликните для увеличения



Также индивидуальными линиями запитываются розетки в разных комнатах. Если домик небольшой и комнат немного, все розетки можно подключать от одного автомата. Исключение составляет кухня, на ней столько мощных бытовых приборов, что обязательно необходима отдельная линия.

Таким образом, вы разбиваете всю бытовую электрическую сеть своего дома на группы, теперь по каждой из них посчитайте максимальную нагрузку. Для этого суммируется мощность всех электроприборов, которые могут быть включены одновременно. Исходя из полученных цифр выбирается мощность вводного и отходящих автоматов.

Ввод в дом

Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.

Прокладка кабеля в земле

Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.

В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.

Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.

Прокладка кабеля по воздуху

Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.

Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).

В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).

Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.

Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.

В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы. Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек.

Распределительный щиток

Сейчас Энергонадзор требует в частных загородных домах устанавливать два распределительных щитка. Один из них должен находиться за пределами дома, в нём монтируется счётчик электрической энергии. Это делается для того, чтобы контролёр мог в любое время прийти и проверить показания счётчика.

Второй щиток располагается внутри дома, он соединён с тем, что на улице, электрическим кабелем. В нём будут располагаться вводной и отходящие автоматы, устройства защитного отключения УЗО.

В деревянных строениях следует устанавливать навесные распределительные щиты, которым необходимо обеспечить защиту от попадания влаги и пыли. К щитку всегда должен быть свободный доступ.

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (её по-другому называют наружная) может выполняться тремя вариантами. Вкратце рассмотрим каждый из них.

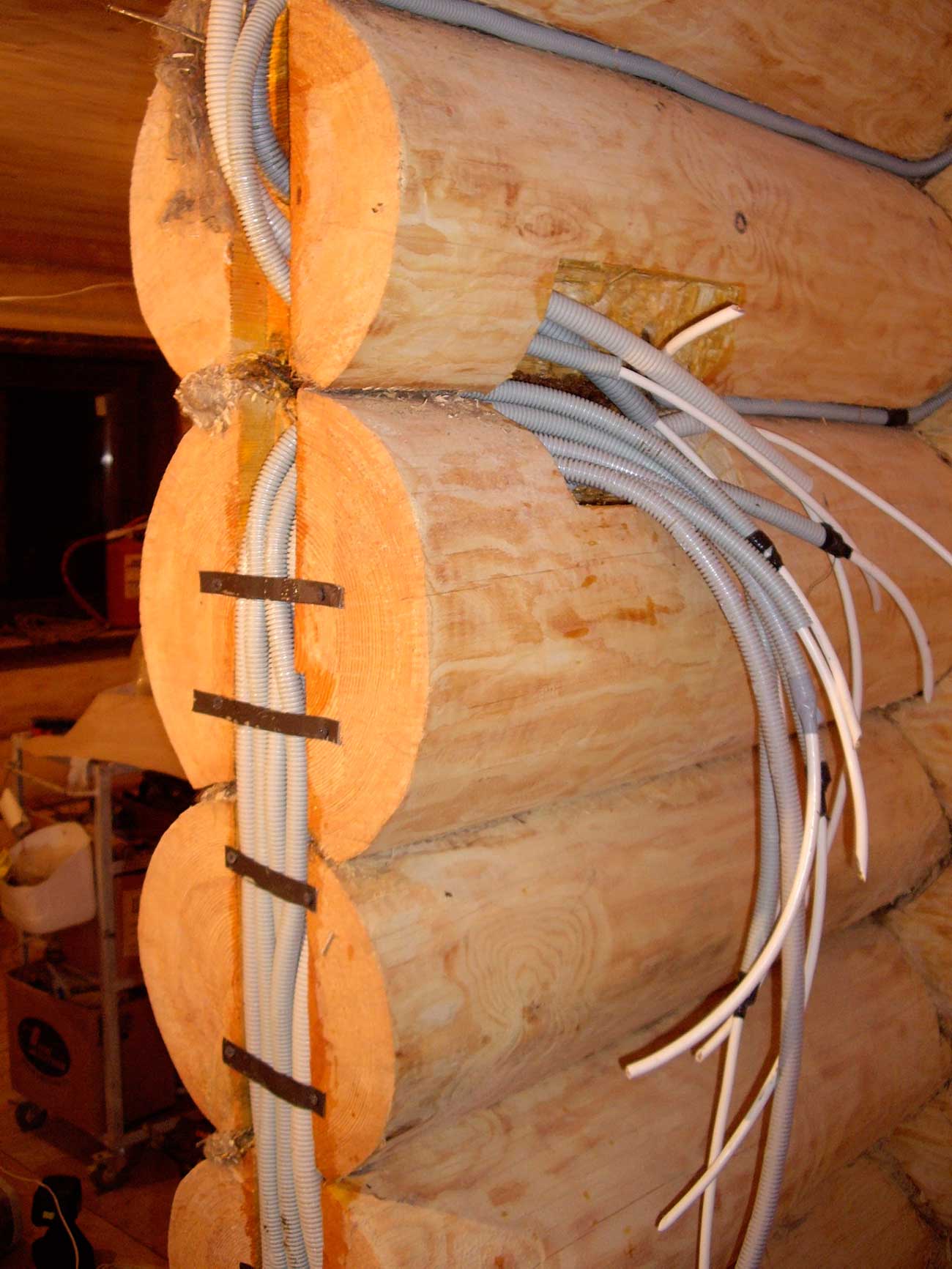

Трубы гофрированные электротехнические

Сейчас не проблема купить гофрированные гибкие трубы. Материал их изготовления – специальный пластик, который не поддерживает горение. В них необходимо провести кабель, причём в одной трубе можно размещать два, а при необходимости и больше проводников.

Открытая проводка в деревянном доме быстро и легко выполняется своими руками, но у неё имеются существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят эстетики вашему помещению. А с учётом того, какие сейчас бывают нагрузки, и сколько различных бытовых электроприборов имеется в доме, таких рядов может быть от пяти и более.

К тому же, когда в гофрированную трубу уже протяните кабель, её практически не получится ровно уложить, она не будет натянута как струнка, всё равно в нескольких местах появятся провисы. Такие изгибы тоже смотрятся не очень симпатично.

Ещё один недостаток – гофрированная труба отлично собирает на своей поверхности пыль, удалить которую можно только при помощи пылесоса, но не везде это удобно сделать.

Электротехнический короб

Такие электротехнические короба по-другому ещё называют кабель-каналами. Наибольшее распространение получили короба из пластика, который не поддерживает горение, а при плавлении не выделяют вредных веществ. Они доступны по цене, имеют различную цветовую гамму, бывают на одну и более секций (в таких можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

Ещё одно преимущество коробов в том, что с помощью них электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не понадобятся какие-то особенные инструменты, приспособления, опыт и навыки. Электротехнические короба можно приклеить к стенной поверхности (чаще всего для этого используют жидкие гвозди) либо просверлить отверстия и зафиксировать при помощи саморезов. После этого в кабель-каналы укладываются проводники и закрываются сверху защёлкивающейся крышкой.

Но и недостатков у электротехнических коробов тоже хватает. Самый главный связан с тем, что деревянный дом со временем неизбежно будет давать усадку. Это приведёт к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы потрескаются.

Чтобы аккуратно выполнить монтаж коробов потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит ваше помещение, вид всё равно получается каким-то скучным, похожим на офисный.

Открытый кабель

Открытая проводка в деревянном доме, выполненная незащищённым кабелем прямо по стенным поверхностям, считается наиболее оптимальным вариантом. Но такой внешний вид получается совсем унылым, потому что под кабель необходимо смонтировать металлическую или асбестовую прокладку.

Соблюсти все требования безопасности и при этом сделать помещение оригинальным можно с помощью ретро проводки, которая в последнее время набирает популярность. Специальный кабель прокладывается на фарфоровых изоляторах, получается красиво, особенно если и дизайн вашего интерьера соответствует ретро стилю.

Скрытая внутренняя проводка

Вообще-то скрытая электропроводка в деревянном доме не рекомендуется, но если соблюсти все требования и нормативы по пожарной безопасности, то такой способ вполне допустим. Сразу стоит отметить, что он обойдётся дороже в плане материальных затрат. Но если вы не испытываете финансовых затруднений, можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Самым главным преимуществом металлических труб является то, что в случае возгорания кабеля они надёжно защищают деревянные поверхности и конструкции от огня.

Их прокладывают в скрытых полостях и пустотах за облицовкой стен и потолков. Либо в стенных поверхностях просверливают углубления в виде каналов, в которые потом укладывают трубы. А уже внутри них протягивается кабель или провод.

Желательно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А для того, чтобы об острые кромки металлической трубы не повредить изоляционный слой кабеля при его протягивании, надо использовать специальные заглушки, сделанные из пластика, либо хорошо зачищать и отшлифовывать места срезов.

Самыми технологичными считаются медные трубы, они хорошо гнутся без специального инструмента.

Это особенно актуально, если скрытая проводка в деревянном доме имеет сложную разветвлённую схему. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена увеличивается в несколько раз, медные трубы стоят далеко недёшево. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать убытки от пожара.

Под штукатурку

Есть ещё один способ скрытой проводки – под штукатурку. Сейчас он применяется всё реже и реже. Технология кропотливая – на брус необходимо крест-накрест набить дранку (это такие деревянные реечки толщиною 3-5 мм), а сверху накидать слой глиняной штукатурки толщиною не менее 10 см. Затем прокладываются кабели в гофрированных трубах и сверху ещё слой штукатурки, чтобы спрятать проводку. Лет 30-50 назад такой способ был популярен, вряд ли сейчас владельцы деревянных строений из красивого бруса захотят накидать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомните главное! Монтаж скрытой проводки в деревянных домах по пустотам и перекрытиям в гофрированных трубах или пластиковых коробах запрещён.

На это есть две веские причины:

  1. Во время прокладки можно незначительно нарушить изоляционный слой проводников.
  2. Повредить гофрированную трубу вместе с изоляцией кабеля могут грызуны (поверьте, мышам перегрызть ПВХ материал не составит труда).

Оба эти случая в результате приведут к оголению токопроводящих жил. И когда вы начнёте на полную мощность эксплуатировать проводку, в местах повреждения изоляции кабель начнёт перегреваться, что приведёт к короткому замыканию и пожару.

Выбор коммутационных аппаратов

При выборе коммутационных аппаратов для деревянного строения первым критерием должна стать их пожарная безопасность. Быть может это получится дорого и не вполне впишется в ваш дизайн, но ещё раз подумайте о последствиях, какие бывают при малейшей искре в розетке, когда вокруг сплошь и рядом одно дерево.

Искрообразование в коммутационных аппаратах надо исключить, поэтому покупайте качественную продукцию хорошо зарекомендовавших себя фирм.

Нежелательно в деревянных домах ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешёвый, не подвергается горению, но он очень хрупкий.

При включении и отключении коммутационного аппарата он периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. При этом фарфор покрывается трещинами и в определённый момент может лопнуть. За счёт этого рабочая часть становится подвижной, что влечёт за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых крепится на термостойком пластике, он устойчив к динамическим воздействиям и не деформируется со временем. Постарайтесь не приобрести подделку из дешёвого пластика, который в случае аварийного нагрева розетки начинает плавиться. Качественный термостойкий пластик спокойно выдерживает температуру до 130 градусов.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно сделать своими руками. Ниже представлена пошаговая инструкция монтажа заземления:

  • Выкопайте яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
  • По углам треугольника вбейте в землю металлические штыри или уголки длиною не менее 3 м.
  • Обрезками уголка длиною 1 м при помощи сварки соедините эти штыри между собой.

  • В одном из уголков просверлите отверстие, и при помощи болтового соединения закрепите заземляющий проводник.
  • Выведите этот проводник в распределительный щиток и подсоедините к заземляющей шине. К этой же шине будете потом подсоединять все заземляющие проводники.

По условиям эксплуатации такого заземления требуют большинство бытовых электроприборов, корпус которых выполнен из металла.

Испытательные работы

Выполненная электропроводка в доме своими руками обязательно требует проведения комплекса испытательных работ. Вам надо будет вызвать специалистов, а они произведут все необходимые замеры и испытания:

  • выполнят измерение сопротивления изоляции;
  • прогрузят автоматы;
  • сделают измерение сопротивления заземляющего проводника;
  • проверят петлю «фаза-ноль»;
  • выполнят проверку УЗО.

После того, как все испытания будут окончены, они должны выдать протокол, в котором указываются величины всех замеров и вердикт о том, что электропроводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится для представителей энергоснабжающей организации, когда они придут пломбировать счётчик электроэнергии.

Наглядно про нюансы электропроводки в деревянном доме на видео:

Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электрике, не полагайтесь только на свои знания и силы. В некоторых моментах консультация профессионалов просто необходима.

Электропроводка в деревянном доме: правила установки.

Электричество в доме из бревна или бруса – не только необходимое удобство, но и вероятный источник возгорания.

Поэтому при проектировании проводки следует соблюдать нормативные стандарты. Качество проводки в деревянных домах проверяют на соответствие правилам ПУЭ и базовым требованиям:

  • Все элементы, сопряженные с деревом, должны быть изолированы.
  • Использовать только разрешенную защитную оболочку для кабелей.
  • Группы сети должны быть обеспечены автоматами на случай короткого замыкания.

Рекомендуют делать проводку в деревянном строении открытой – это упрощает диагностику неполадок и простой доступ к проблемному участку. В электрификации домов из бревна и бруса есть нюансы, о которых вы узнаете из нашей статьи.

Проект электрификации дома

При составлении схемы руководствуйтесь поэтажным планом и расположением электроприборов внутри каждой комнаты. Проект состоит из ввода кабеля в дом, распределительного щита и разводки изолированных проводов внутри здания.

На плане определяют точки базирования всех элементов (розеток, выключателей, распределительных коробок) и рассчитывают расстояние до пола, потолка и входных проемов. Правила проектирования проводки:

  • Провода располагаются перпендикулярно друг к другу, строго горизонтально или вертикально.
  • Выключатели должны располагаться на комфортной высоте.
  • При расположении розеток следует учесть примерную расстановку мебели, чтобы не пришлось пользоваться удлинителями.
  • Для соединения проводов всегда используют распределительные короба.
  • Сечение кабеля выбирают с запасом в 25-30%.
  • Сеть должна выдерживать пиковую нагрузку и иметь запас прочности.

Выбирайте сечение провода и кабеля с учетом плановой нагрузки. Если в комнате планируется разместить 3 розетки, то не следует «вешать» их на один провод – безопаснее провести отдельный провод для каждой розетки. Для дома площадью до 60 кв. м расчетная нагрузка часто составляет 5,5 кВт при отсутствии электроплиты и 9 кВт при ее наличии. Если площадь больше, расчетную нагрузку увеличивайте на 1% за каждый дополнительный квадратный метр сверх 60 кв. м.

Кабели NYM и ВВГ

Еще до начала монтажа купите расходные материалы – розетки и выключатели, крепежные элементы, УЗО, автоматы, распределительный щит, распределительные коробки, гофру или кабель-каналы.  Провода и кабели – это основной расход при монтаже электричества. Опытные электрики рекомендуют использовать кабель марок ВВГнГ и NYM. Какой из них лучше для строений из бруса или бревна? Чтобы это понять, следует разобраться в их особенностях и отличиях.

В многожильном негорючем кабеле ВВГнГ содержится 2-5 медных жил в изоляции из ПВХ. Изоляция каждой жилы отличается по цвету – это упрощает монтаж кабеля. Внешняя оболочка ВВГнГ выполнена из ПВХ, как и изоляция жил. В зависимости от количества и формы жил, кабель ВВГнГ может быть круглым, плоским, треугольным или пятиугольным. Кабель NYM делается в России по аналогии с ВВГнГ. Главное отличие – наличие между изолированными жилами и внешним слоем ПВХ дополнительной оболочки изоляции из негорючего материала.

Отличия в характеристиках:

  • ВВГнГ работает в диапазоне температур минус 50 – плюс 50 градусов.
  • NYM для работы в диапазоне минус 30 – плюс 40 градусов.
  • Согласно утверждениям изготовителей, ВВГнГ служит 30 лет, NYM – 40 лет.
  • ВВГнГ не горюч при прокладке групп кабелей, NYM термически устойчив при прокладке в одну жилу.
  • ВВГнГ рекомендуют для сетей без требований к герметичности уплотнения на входах в электрооборудование – то есть для деревянных домов он не подойдет. ВВГнГ используют для сетей, которые не требуют герметичности уплотнений на входах в коробки и другое электрооборудование; следовательно, он не подойдёт для домов из бруса и бревна.
  • NYM рекомендуют для сетей, где герметизация на входах обязательна – соответствует требованиям для деревянных построек.
  • ВВГнГ стоит дешевле.
  • NYM легче поддается нарезке и укладке за счет гибкости.

Для размещения в подготовленных металлических трубах лучше подойдет более гибкий NYM. Для соблюдения требования к герметичности уплотнений на входах, заказчику однозначно следует выбирать NYM.

Наружная проводка

К наружной проводке относится вводный кабель, электросчетчик, распределительный щиток и выключатель с автоматикой при входе. Как определить сечение вводного кабеля? Воспользуемся таблицами ПУЭ, где отражены длительные допустимые токи для проводов с разными видами изоляции. Поскольку недостаточное сечение может привести к пожару, поэтому приобретайте расходники с запасом прочности в 10-20%.

Тип вводного автомата зависит от фазы сети. Чаще встречается однофазная сеть, для нее подходит однополюсный или двухполюсный автомат-выключатель. Трехполюсный автомат требуется для трехфазной сети.

Распределительный щит по правилам безопасности монтируют на кирпичную, бетонную или газосиликатную поверхность. В деревянном помещении необходимо дополнительно оборудовать такую поверхность. Для установки в доме из бруса или бревна хватит щита на 10-15 модулей. После монтажа щита все модули следует промаркировать с учетом группы, которую контролирует каждый из них. Так вы сразу сможете увидеть, где произошел сбой – в жилой комнате, на кухне или в коридоре.

Ввод кабеля внутрь помещения защищён негорючей гильзой. Его ввод для удобства принято размещать недалеко от распределительного щита.

Воздушное и подземное размещение вводного кабеля

Ввод электричества в здание возможно выполнить воздушным или подземным путём. Второй вариант безопаснее – кабель с бронированной изоляцией в гофрированном канале располагается ниже глубины промерзания. Под землей проводник лучше защищен от повреждений, чем при воздушном монтаже. При подземной прокладке вводного кабеля роют траншею. Дно траншеи на 15 см заполняют песком, сверху прокладывают гофрорукав с бронированным кабелем. Сверху гофру засыпают песком на 15 см и утрамбовывают траншею слоем грунта.

Воздушная прокладка вводного кабеля актуальна для домов, значительно удаленных от подстанции. Расстояние от столба ЛЭП до здания должно быть менее 20 м. В противном случае устанавливают дополнительную опору. Далее от ЛЭП к дому тянут несущий трос вместе с вводным кабелем. Следующий этап – разводка проводов внутри здания.

Внутренняя проводка

Базовые требования к электропроводке в доме из бруса и бревна:

  • Запрещена укладка кабеля без несгораемой защиты – гофры, кабель-канала или дополнительной обмотки (для ретро-кабеля).
  • Каждый подрозетник и выключатель должен быть присоединен к шине заземления. Стык трубы и подрозетника подлежит герметизации.
  • Горизонтальные отрезки труб располагают под углом, для стока конденсата.

Открытая разводка – когда кабель монтируется по поверхности стены, а не зашивается внутрь. Есть несколько типов изготовления такой проводки:

  • Металлорукава и прямые металлические трубы диаметром до 2 см. Сечение металлорукова должно быть свободным не менее, чем на 60%, остальное пространство занимает кабель. Металлические трубы подходят для прокладки электричества под полом.
  • Керамические ролики используются для монтажа ретро проводки. Это ценят любители винтажного интерьера. Этот метод проверен временем и идеально подходит для деревянных строений. Минус – дороговизна расходников. К тому же электрики не рекомендуют прокладывать такую проводку в доме, где пик нагрузки превышает 4 кВт.
  • Крепить пластиковыми скобами дешево, но сердито: в связи с непрезентабельным видом этот способ используют только в хозпостройках.
  • Кабель-каналы удобно крепить к перегородкам, они могут быть любого цвета.
  • Гофру крепят на специальные клипсы. Используются соединительные муфты.
  • Электроплинтус – плинтус с желобом для укладки кабеля. Минус – хрупкость, в остальном подходит для монтажа в деревянном доме.

Скрытая проводка в доме из бревна или бруса непопулярна: слишком много дополнительных работ приходится сделать для прокладки кабельной трассы. Скрытый монтаж подразумевает наличие обшивки на стенах. Многие хозяева предпочитают не скрывать дерево стен за вагонкой или другим видом отделки, поэтому избегают скрытой разводки.

Монтаж накладных выключателей и розеток

Независимо от того, какой тип проводки в доме, установка накладных выключателей производится одинаково. Разберем монтаж выключателя Schneider Electric с классом защиты IP44:

  • Отключаем ток.
  • Разбираем выключатель, вытягиваем клавишу.
  • Демонтируем лицевую панель, отжав фиксаторы.
  • Вынимаем механизм выключателя из корпуса.
  • Горизонтально прикладываем механизм к точке монтажа в проводке.
  • Отмечаем точки крепежа на поверхности маркером или карандашом.
  • Рассверливаем крепежные отверстия.
  • Готовим площадку-основание для монтажа выключателя.
  • Крепим корпус к стене.
  • Заводим концы кабеля в корпус выключателя.
  • Зачищаем концы заведенного в корпус кабеля от изоляции на 10 см.
  • Подключаем провода к механизму и вставляем механизм в корпус.
  • Выводим провод из выключателя.
  • Собираем выключатель и проверяем его работоспособность.

Накладная розетка монтируется аналогично. Разница только в наличии третьей жилы заземления, которую необходимо присоединить к центральной клемме.

Соединение проводов

Чтобы кабеля всегда было достаточно, перед нарезкой нанесите разметку на стены. Замерьте суммарную длину отрезков кабеля, и после этого режьте с припуском в 20 см.

Куски провода, перемотанные изолентой – моветон при монтаже проводки в деревянном строении. В случае, когда соединение кабеля неизбежно, применяют клеммные колодки или прижимные клеммы. Последние более просты в монтаже и годятся для соединения медного и алюминиевого кабелей.

Заземление

При электрификации деревянного дома необходим полноценный контур заземления. Для чего он нужен? Если напряжение попадет на металлический корпус бытовой техники, это может привести к аварии и телесным увечьям. «Земля» – это защитный проводник, по которому ток уходит в почву. Сам контур заземления представляет собой равнобедренный треугольник со стороной 1-1,5 м на расстоянии 1-3 м от фундамента дома. В углах треугольника расположены заземлители, вбитые в грунт примерно на 3 м. На поверхности остается часть заземлителей длиной в 20 см.

По сторонам треугольника приваривается стальная полоса, соединяющая вертикальные заземлители. Контур заземления с корпусом распределительного щита на вводе кабеля соединяет стальная жила или полоса с сечением не менее 16 кв. мм. Жилу надежно крепят к распределительному щиту саморезами.

Не рекомендуется использовать в качестве заземлителей арматуру, поскольку она подвержена коррозии. Для этих целей лучше использовать металлоизделие из нержавейки или штырь с медным покрытием.

Заключение

Монтаж проводки – сложный поэтапный процесс, который следует продумать до мелочей. Не следует экономить на стоимости расходников – подбирайте материалы с запасом прочности. Вот рекомендации, которые помогут вам избежать типичных ошибок при проектировании и монтаже электричества в доме:

  • Для проводки в деревянном здании используйте ПВХ трубы, имеющие противопожарный сертификат.
  • При прокладке кабеля в межэтажных перекрытиях изолируйте его и проверьте соответствие сечения рабочей нагрузке.
  • При монтаже кабеля в электроплинтус используйте специальную конструкцию, которая обеспечивает зазор в 10-12 мм. Этот зазор предотвращает перегрев кабеля.

Вдумчиво подойдите к проектированию и установке электропроводки, и электричество в доме никогда не станет причиной пожара или травмы.

Как сделать проводку в деревянном доме? — ИзбаДеЛюкс

К монтажу электрической проводки в деревянном доме предъявляются особые требования из-за горючести древесины, из которой возведен коттедж. Многие владельцы деревянных домов не решаются заниматься ее прокладкой или заменой самостоятельно. Так ли сложно провести электрику в срубе своими руками или без привлечения специалиста не обойтись? Ответы на этот и другие вопросы об электричестве в частном деревянном доме ждут вас в статье. Поехали!

Содержание

  1. Особенности монтажа электропроводки в доме из дерева своими руками
  2. Варианты электропроводки: плюсы и минусы
  3. Чем опасна скрытая электропроводка?
  4. Схема и план
  5. Пошаговая подготовка схемы проводки своими руками
  6. Варианты прокладки электропроводки в деревянном доме
  7. Подбор аппаратуры и кабелей
  8. Способы монтажа
    1. Открытая (наружная) проводка в доме из бруса
    2. Подземный монтаж проводки
    3. Воздушный монтаж проводки
  9. Вход линии электричества в дом
  10. Установка распределительного щитка
  11. Контур заземления и другие меры безопасности
  12. Порядок монтажа
  13. Завершение электромонтажных работ
  14. Распространенные ошибки
  15. Заключение

Особенности монтажа электропроводки в доме из дерева своими руками

Несмотря на то, что современная прокладка электропроводки в жилых и промышленных зданиях сопровождается установкой автоматического оборудования, предназначенного для предотвращения замыканий и возгораний, правила безопасности монтажа линий электричества в деревянных домах остаются неизменными.

Одно из «старых», но действенных правил – использование изолирующего материала между кабелями и стеной. Раньше в роли изоляции выступала асбестовая прокладка. Сегодня ее функции выполняет эстетичный короб из негорючего материала, а также гофрированные металлические или пластиковые шланги.

Варианты электропроводки: плюсы и минусы

Проводка  деревянного дома  из клееного бруса может монтироваться двумя способами:

  1. Открытая (наружная) электропроводка, установка кабелей проводится поверх стен и потолка.

  1. Скрытая (внутренняя) электропроводка, прокладка кабелей осуществляется в металлических трубах внутри стен и потолков.

Скрытый тип монтажа электропроводки обладает такими преимуществами:

  • Все элементы разводки скрыты и не нарушают эстетику стен;
  • Выключатели и розетки утапливаются в стены и не выпирают;
  • При правильно выполненной разводке увеличивается степень пожарной безопасности всего строения;
  • Замена кабеля в металлической трубе достаточно простая;
  • Уменьшается риск механического повреждения проводки;
  • Нет выступающих проводов, которые на себе собирают пыль и паутину;

Чем опасна скрытая электропроводка?

При скрытой проводке нет возможности увидеть возможные механические повреждения изоляции кабеля и общего состояния проводки, например ее старения и появления микротрещин. Во время усадки деревянного дома, возможно, не хватит запаса длины кабеля и может произойти разрыв линии.

Скрытый монтаж прокладки электрической проводки имеет следующие недостатки:

  • Нет возможности для регулярной проверки и мониторинга состояния изоляции;
  • Достаточно сложно будет, происходит процесс масштабирования электросхемы;
  • Технически сложный монтаж, который эффективен только во время возведения стен;
  • Необходимость по всему дому создавать фальш-конструкции, которые будут закрывать магистрали изолирующих труб;
  • Достаточно большая стоимость работ и материалов;
  • Дополнительные затраты на специализированный инструмент.

Открытый способ прокладки электромагистралей по дому предоставляет такие преимущества:

  • Лёгкая и простая прокладка кабеля;
  • Вся проводка в доступе для мониторинга состояния проводки, также несложно произвести замену испорченного участка;
  • Достаточно простая масштабируемость всей электросистемы, можно легко добавить и убрать розетки или выключатели;
  • Дешевая стоимость работ по монтажу.

Минусы внешней проводки:

  • Страдает эстетический вид стен;
  • Возможны риски механического повреждения силового кабеля;
  • Необходимы сквозные отверстия в стенах при переходе между помещениями.

Схема и план

Монтажная схема необходима для обоих способов прокладки кабелей. В первом случае она помогает в работе, а во втором (при скрытой прокладке) пригодится для ремонтных работ, разделения линии электроснабжения при необходимости.

Для составления схемы возьмите план всех помещений. Отметьте на нем предполагаемые места установки крупной мебели, бытовых приборов, работающих от сети. Это исключит ситуации, когда розетка оказалась на стене за шкафом-купе или для установки посудомоечной машины, ее приходится переносить в другое место.
Разделите группы линий электроснабжения для освещения и для розеток. Розеточные линии лучше разделить, особенно, если они ведут на кухню, в ванную, где используются бытовые приборы высокой мощности.

Внимание! Разделение силовых линий оставляет возможность использовать бытовые приборы, даже если одна из линий перегорела. Обслуживание сгоревшей линии можно провести без отключения электричества во всем коттедже.

Схема электрической проводки для деревянного дома может выглядеть следующим образом.

Пошаговая подготовка схемы проводки своими руками

  1. Для подготовки схемы разводки электропроводки в частном доме возьмите обычный лист бумаги и начертите план всех помещений.
  2. Обозначьте места расположения мебели, бытовых приборов, сантехники.
  3. Отметьте места для монтажа розеток.
  4. Отдельно отметьте розетки с защитой от водных брызг (в ванной, на кухне).
  5. Укажите место расположения распределительного щита.
  6. Отметьте, где расположены распределительные коробки.

Эта схема нужна вам исключительно для проведения монтажа. В проверяющие надзорные органы она не предоставляется.

Варианты прокладки электропроводки в деревянном доме

Выше уже упоминалось, что прокладывается электричество в доме из бруса закрытым и открытым способом. Остановимся подробнее на их плюсах, недостатках, специфике монтажа.

Подбор аппаратуры и кабелей

Для монтажа электрической проводки и точного составления схемы необходимо подобрать материалы и инструменты.

Для работы понадобится:

  • Электрический щит. Для дома из дерева желательно приобрести металлический щит.
  • Трехжильные кабели ВВГ разного сечения.
  • Гофрированные полурукава и трубки, металлические трубы;
  • Кабель-каналы, предназначенные для монтажа проводки внешнего типа;
  • Распаечные коробки;
  • Колодки для соединений и зажимные клеммы;
  • Термоусадочные трубки разного диаметра, изолирующая лента;
  • Монтажные коробки для выключателей, розеток;
  • Плафоны осветительных приборов, выключатели, розетки;
  • Автоматические переключатели для электрической проводки;
  • Вводное оборудование для заведения электрической проводки внутрь дома;
  • Электрический счетчик.

Кроме этого понадобятся монтажные инструменты с прорезиненными ручками, резиновые перчатки. Подбирать материал желательно средней цены. Низкая стоимость материалов часто говорит об их невысоком качестве и недолговечности.

Способы монтажа

Провести кабель проводки в дом можно двумя способами: подземным и воздушным.

Открытая (наружная) проводка в доме из бруса

Наружная проводка в срубе монтируется проще, поэтому выполнения работы достаточно иметь минимальный опыт прокладки электросети.

Начните монтаж электрики в деревянном доме с прикрепления распределительных коробок. Зафиксируйте кабель-каналы, в которые будут вкладываться провода. Прикрепите розетки и включатели согласно предварительно составленной схеме.

Чтобы провода, включатели и розетки гармонировали с отделкой стен и общей стилистикой деревянного дома, подберите их под цвет дерева или в стиле ретро. Такие решения можно увидеть на многочисленных фото электропроводки в деревянном доме в

Плюсы:

  1. Простой и быстрый монтаж в сравнении с внутренней прокладкой проводов.
  2. Придает особый колорит брусовому дому.
  3. Легкое обслуживание и замена деталей при необходимости.

Минусы:

  1. Нужно подбирать розетки и включатели, подходящие по стилю интерьеру дома.
  2. Необходимость предусмотреть расположение линий электросети, чтобы мебель, техника не мешала пользоваться ими.
  3. Желательно подбирать короб для кабелей, который оптимально впишется в интерьер комнат.

Подземный монтаж проводки

От столба линии электропроводки роется траншея для кабеля. Глубина траншеи должна быть не менее восьмидесяти сантиметров.

Там, где кабель входит в почву, а также в фундамент устанавливаются толстостенные металлические трубки, в которые протягивается кабель.

Место входа кабеля герметизируется с помощью мастики. Такой способ ввода подходит для проведения электрической проводки скрытым способом.

Воздушный монтаж проводки

От столба линии электропередач используется кабель сечением больше шестнадцати миллиметров. Используется самонесущий изолированный провод (СИП). Этот кабель ведется только до ввода в дом. Использовать его внутри помещения запрещено. От этого кабеля к распределительной коробке применяется ВВГнг типа. Он дополнительно помещается в гофрированную трубу.

В месте ввода электрических кабелей в дом обязательно используется металлическая гильза. Она защитит стены от возгорания в случае выхода проводки из строя, а также сами кабели проводки от грызунов.

Дальнейшая разводка электрической проводки осуществляется двумя способами: скрытым или открытым.

Наиболее рациональным  и удобным способом считается монтаж  проводки открытым способом.

Он в свою очередь выполняется несколькими методами:

  • В стиле «ретро»;

  • Путем крепления проводов напрямую к стене;
  • Монтаж проводов в гофре в малозаметных местах в комнатах;
  • Проводка по стенам в кабель-канале;
  • Проводка с помощью электротехнического плинтуса;
  • Прокладка кабелей в пластиковом декоративном плинтусе.

Вход линии электричества в дом

Ввод электричества в деревянный коттедж выполняется двумя способами: под землей и по воздуху. Проще в монтаже воздушный способ, но безопаснее подземный. Под землей кабель защищен от повреждений, а линии электричества входят в помещение через фундамент. Для этого в нем прокладываются толстостенные трубы. Этот способ удобен для строящегося дома. Если жилье уже возведено, остается только воздушный способ. Для деревянных строений используется вводный кабель в негорючей оплетке.

Профессионалы рекомендуют установку защитного автомата на фасаде жилого дома перед входом линии в помещение, чтобы обезопасить его от возгорания из-за короткого замыкания и перегрузок.

Установка распределительного щитка

Распределительный щиток — металлический ящик, в котором установлены нулевая шина и шина контура заземления DIN-рейка. Также в нем устанавливается счетчик расхода электрической энергии с пломбой и вводный защитный автомат. Щиток закрывается металлической или пластиковой дверцей.

Из распределительного щитка линии электричества идут к точкам потребления – розеткам и включателям.

Автоматы в щитке должны иметь такую входную мощность, чтобы сработать при перегрузке даже на самом слабом участке домашней электросети.

Контур заземления и другие меры безопасности

Монтаж контура заземления — обязательная часть установки электропроводки в деревянном доме. Самым эффективным способом монтажа считается модульно-штырьевой. Для его использования нужно приобрести готовые заземляющие системы, обработанные антикоррозийным покрытием. Если их покупка кажется дорогостоящей можно использовать металлический уголок или арматуру.

По периметру дома вырывается траншея, в которую устанавливаются вертикальные заземлители и помещается треугольный контур заземления. Следующий этап – установка выводного устройства заземляющей системы.

Далее заземление подключается к тоководу, а тот к общей системе. К готовой системе заземления подключается электрическое оборудование.

К мерам противопожарной безопасности кроме монтажа заземления относятся:

  1. использование коробов и шлангов из негорючих материалов;
  2. соблюдение правил монтажа, аккуратная работа с кабелями, исключающая их повреждение;
  3. неразрывность заземления по всему контуру;
  4. наличие системы уравнивания электрических потенциалов.

Порядок монтажа

  • Начальным этапом монтажа проводки является подготовка места для включателей и розеток. На место монтажа светильников, розеток и выключателей необходимо прикрепить металлические пластинки. На эти пластинки устанавливаются электротехнические приборы.
  • Следующий этап – проведение проводов наружным или скрытым способом. Не зависимо от выбранного способа все места соприкосновения проводов и дерева (места прохождения через стены) следует обезопасить металлическими цилиндрами.
  • Третий этап – подключение проводов согласно схеме электропроводки дома.
  • Подключение к электрическому щитку. Прежде чем подключить провода к щитку, нужно проверить правильность их монтажа, а  также отсутствие короткого замыкания, оценить сопротивление заземления и изоляции.

Завершение электромонтажных работ

Завершающим этапом монтажа электропроводки является проверка правильности работы электросети. Тестировать проводку на предмет того, отвечает ли она нормам или нет должны профессиональные электрики. Если хозяева дома не обладают достаточным опытом электромонтажа, ответ на вопрос, как лучше: самому сделать проводку в деревянном доме или доверить эту работу мастеру, очевиден.

Распространенные ошибки

Монтируя электропроводку своими руками важно избежать следующих типичных ошибок:

  • Монтаж без схемы электропроводки, составленной заранее.
  • Коммутация всех линий проводки в помещении в одном узле.
  • Применение некачественных материалов.
  • Расчет электропроводки с уже заложенным в него «запасом». Рассчитываться электропроводка должна без запаса. Запас мощности закладывается на стадии покупки материалов. Он не должен превышать двадцати процентов от расчетных данных. Например, кабель может иметь сечение на 20% большее, чем сечение, указанное в расчете.
  • Для подключения электроприборов высокой мощности (до 3.5 кВт) используются обычные розетки. Для оборудования с большей мощностью требуется отдельный кабель, идущий от щитка. Использование более мощной розетки без отдельного кабеля от щитка является ошибкой.
  • Заниженное сечение кабеля на ввод в дом. Оно нередко становится причиной возгорания проводки из-за токовой перегрузки.
  • Прокладка кабельной линии в непосредственной близости от поверхности стен (при скрытой проводке). В результате, вбивая гвоздь в стену, человек может получить поражение электрическим током.
  • Соединение высоко- и низковольтных проводов в одной коробке.
  • Использование небезопасной скрутки, ведущей к оплавлению проводов.
  • Соединение алюминиевых жил с медными. Если соединение неизбежно, лучше использовать для этой цели специальные клеммы.
  • Работа под напряжением.
  • Расположение распределительных коробок на средней или нижней части стен.

  • Нарезка проводов на куски. При монтаже может оказаться, что до места расположения розетки не хватает нескольких сантиметров, и других кусков нужной длины в наличии нет.
  • Использование одних и тех же марок кабелей и проводов для уличного и внутреннего монтажа.
  • Несоблюдение цветовой маркировки проводов.
  • На разрыв выключателя к цепи ведет нулевой, а не фазный провод, как это должно быть.
  • Установка распределительных коробок там, где их легко повредить, где к ним будут иметь доступ дети.
  • Отсутствие обжимной гильзы у многопроволочного провода, монтируемого в винтовой зажим.
  • Неправильное заземление провода.
  • Неправильное подключение устройства защитного отключения.

Заключение

Планируя монтаж электропроводки, нужно озаботиться не только тем, как красиво сделать скрытую электрическую проводку в доме, но и тем, чтобы ее монтаж в деревянном доме был максимально безопасным и удобным для проверки и обслуживания.

Все монтажные работы должны производиться с учетом пожароопасности деревянных строений

Стоимость на электромонтаж проводки в деревянном доме

Монтаж электрики в кирпичном, панельном, монолитном доме от 700 р./м2
Монтаж электрики в бане от 650 р./м2
Монтаж электрики в деревянном коттедже от 500 р./м2

Наша организация более 10 лет занимается профессиональными работами по монтажу электрики в деревянных сооружениях. Проектирование, выбор материалов и оборудования для работы выполняют инженеры компании.

Рекомендуем в работе:

Компания «ВТС» предлагает монтаж электрики в деревянном доме или коттедже по доступной цене и с гарантией 3 года!

Установка электропроводки нашими мастерами

Все работы по проводке электричества в деревянных домах мы начинаем с тщательного проектирования. Инженеры выполняют расчет нагрузок и выбирают оптимальное расположение для электроточек.

Мы подготавливаем следующие решения:

  • подбираем кабель нужного сечения;
  • выбираем комплекс оборудования для надежной защиты электросети от перегрузок, а людей – от поражения током;
  • выполняем схему электросети и расположение в ней потребителей тока.

Заказчик получает безопасную, надежную и современную систему электроснабжения. Выполнять ее прокладку должны профессионалы. Работы по монтажу кабелей в деревянном доме должны соответствовать всем правилам ПУЭ и СНиП.

Выполнение монтажных работ

Рассмотрим основные моменты, на которые вам нужно обратить внимание:

  • При воздушном вводе кабеля в деревянное строение в стене монтируют гильзу, выполненную из несгораемого материала.
  • Распределительные щиты устанавливают таким образом, чтобы они не создавали препятствий при перемещении по дому. Наши специалисты подскажут лучшее место для монтажа электрощитов.
Примеры монтажных работ
  • При компоновке электрощитов наши специалисты используют только сертифицированные материалы. Проверенные поставщики снабжают нас качественными устройствами защитного отключения, автоматическими выключателями, дифференциальными автоматами. Сборку электрощитов выполняют исключительно профессиональные организации. В результате заказчики получают паспорт и гарантию.

Советы мастеров

При выполнении работ в деревянных домах используйте открытый способ монтажа. Кабель прокладывайте в негорючих трубках и коробах. Также выполняйте открытую проводку, выполненную в ретро-стиле. Для этого используйте декоративный кабель. Основной недостаток такого способа – случайные повреждения электропроводки механическим путем.

Электропроводка в ретро-стиле

Важно! Неправильно смонтированная электрика в деревянных домах – главная причина пожаров. Поэтому не стоит рисковать, оплачивая низкокачественные услуги. Запомните, что профессиональные электрики не работают по низким ценам.

Современная промышленность предлагает кабель-каналы, выполненные в различном цвете и форме. Есть дизайнерские конструкции, которые легко вписать в современный интерьер. Красиво смотрятся кабель-каналы, которые оформлены «под дерево».

Проводка электрики в деревянном доме

В видео показан пример, чем может закончиться замыкание проводки в деревянном доме.



Установка электропроводки в деревянном доме

К электрической проводке всегда предъявлялось много требований, но деревянный дом – особый случай. Повышенный риск возникновения пожара, то, что дерево сгорает за считанные минуты, (а, если учесть, что для качественного строительства используется хорошо просушенная древесина,  вероятность того, что постройка сгорит очень быстро, повышается в разы) – все это заставляет искать для монтажа проводки настоящих профессионалов.

Специалисты, работающие с электричеством, обязательно должны иметь специальный допуск и подтвердить свою квалификацию соответствующими документами. Прокладка электропроводки в деревянном доме подразумевает много тонкостей и нюансов.

Электропроводка в деревянном доме – качество превыше всего!

Проект электромонтажа желательно разрабатывать всегда, но для дома из дерева он просто необходим. План расположения осветительных приборов, розеток, выключателей должен быть тщательно проработан, также очень важны способы монтажа электропроводки в деревянном доме.

Электроноситель может быть проложен в плинтусах при наличии специального канала в них, допустима  и наружная прокладка кабеля, при условии, что в целях пожарной безопасности будут применяться жесткие или гофрированные короба и трубы из полихлорвинила.

Разрешены и даже рекомендуются к применению металлические трубы и рукава, так как они относятся к невозгораемым материалам, способным не допустить беды в случае короткого замыкания.

Не стоит экономить и на проводе. Из материалов для токопроводящих жил желательна медь с определенным сечением (выбор производится в индивидуальном порядке).

Дополнительной гарантией безопасности проживающих будут негорючие изоляционные материалы, которые являются частью проводов и кабелей. Стоит обратить внимание и на распределительную коробку, размеры которой должны четко соответствовать нормам безопасности. Сама проводка делится на два типа – наружная и внутренняя.

Первая включает в себя провод, идущий от уличного трансформатора или электрического столба к дому, а также освещение приусадебного участка.

Внутренняя электропроводка применяется для электроснабжения непосредственно дома и хозяйственных построек – флигеля, летней , сараев, птичника и так далее.

Электрическая проводка снаружи: тонкости и нюансы

Лучший провод для подведения электричества от источника к дому имеет маркировку СИП. Самонесущий изолированный провод хорош тем, что изоляционный материал, применяемый в процессе его изготовления, не боится ни воздействия солнечных лучей, ни повышенной влажности, поэтому он считается идеальным вариантом для наружной электропроводки.

Более того, он спокойно выдерживает и резкие температурные перепады, и обледенение кабеля снаружи, и порывы ветра, вплоть до ураганов. Но, при выборе следует придерживаться некоторых рекомендаций. Во-первых, сечение кабеля, как указывают правила монтажа проводки, должно быть не менее 16 квадратных мм, а, во-вторых, он должен быть расположен на высоте не менее 3 метров от земли.

Несмотря на отличное качество и прекрасные эксплуатационные свойства, СИП-провод нельзя использовать для внутренней проводки, так как он в большинстве случаев состоит из алюминия. А, согласно правилам противопожарной безопасности, данный материал не подходит для деревянных домов и других сооружений.

Выходом из ситуации будет переход с алюминиевого кабеля на медный, непосредственно перед вводом проводки в дом. Это легче сделать при условии, что счетчик электроэнергии будет находиться снаружи строения.

Тогда к нему с улицы легко провести алюминиевый вариант, а от него в дом протянуть уже медный. Место соединения  обязательно следует упрятать в трубку из негорючего материала, например, металлическую.

В целях обеспечения дополнительной безопасности в электрощитке нужно установить специальное устройство, гарантирующее отключение электричества в доме в случае резкого перепада напряжения. Во-первых, это исключит возможность короткого замыкания, а, во-вторых, приборы в доме, которые работают от сети, останутся исправными. И, разумеется, необходима установка автоматов, рассчитанных на 16-25 ампер – это зависит от того, сколько киловатт подается в частный дом.

Внутренняя электрическая проводка

Она может быть как скрытой, так и открытой – все зависит от способов и материалов, применяемых для внутренней отделки стен и эстетических требований к помещению. Чаще всего выбирают скрытый вариант.

В таком случае кабель для деревянного дома прокладывают между стеной и отделкой, подстраховываясь с помощью изоляции, в качестве которой подходят:

  1. Короба и трубы из металла. Идеальным вариантом считается медь, но вполне подойдет и сталь. Недостатком первых можно назвать достаточно высокую стоимость (стальные трубы более бюджетные). Зато медные легко изгибаются под любым углом, что облегчает монтаж проводки.
  2. Рукава и трубы из ПВХ. Отличный материал – не очень дорогой, легко монтирующийся, не требующий наличия специального оборудования в процессе монтажа.
  3. Негорючие материалы, применяющиеся при облицовке стены. Бетон, штукатурка, шпатлевка с добавлением асбеста – они считаются самым недорогим способом размещения скрытой проводки.

Прежде чем начать монтажные работы, должна быть составлена разводка электропроводки в частном доме с указанием размещения светильников, розеток и выключателей.

И не стоит забывать о качественном заземлении.

Открытая проводка

Преимуществом такого выбора является то, что при монтаже стены не подвергаются никакому воздействию, следовательно, можно прокладывать или осуществлять замену электропроводки в доме в любой момент, когда это необходимо, а не пытаться приурочить ее к ремонту.

В данном случае применяются специальные каналы для кабеля, электротехнические плинтусы или ролики-изоляторы.

Удобнее всего считается плинтус, поскольку он позволяет скрыть проводку абсолютно естественно, не привлекая внимания дополнительными приспособлениями.

А вот ролики не слишком эстетично выглядят в помещениях, поэтому больше подходят для строений хозяйственного назначения.

Выбор осуществить достаточно непросто, поэтому стоит проконсультироваться со специалистами.

требования, виды, последовательность работ и рекомендации по монтажу

Мы живет в современном компьютеризированном мире, где многие вещи вместо нас выполняют машины, но деревянные дома набирают все большую популярность. Обитая в крупных городах, появляется желание единения с природой, жить в доме из натуральной древесины и в экологически чистом месте. Тем не менее, современному человеку уже не обойтись без многих вещей, например, электричества.

Электропроводка в доме из древесины должна быть сделана максимально правильно, дабы избежать возгорания, поэтому к данному процессу стоит относиться достаточно серьезно.

В нашей статье мы подробно опишем монтаж проводки в деревянном доме. Рассмотрим основные два способа прокладки электропроводки в доме, технологию и правила прокладки силового кабеля к дому, расскажем, как произвести установку электрических приборов в деревянном доме.

  1. Предъявляемые основные требования к проводке в деревянном доме;
  2. Открытая электропроводка в деревянном доме;
  3. Скрытая электропроводка в деревянном доме;
  4. Подготовительные работы при монтаже электропроводки;
  5. Прокладка силового кабеля к деревянному дому с улицы;
  6. Монтаж установочных изделий, розеток и выключателей.

Предъявляемые основные требования к проводке в деревянном доме

Первое и наиболее важное требование к проводке в частном доме – это правильный подбор кабелей, которые должны выдерживать определенную степень нагрузки с 30% запасом мощности. Проводимые кабели, в обязательном порядке, должны быть под защитой специальной оболочки, которая не должна поддаваться горению и выдерживать воздействия любого механического характера. Проводка в деревянном доме должна быть максимально спрятана, но при этом, места соединения должны быть открыты для легкого доступа, чтобы при любой возникшей ситуации и необходимости, можно было бы произвести осмотр либо мелкие ремонтные работы.

При монтаже электропроводки стоит учитывать способы соединений алюминиевых и медных проводов. Основные требования гласят о необходимости в обязательной установке УЗО, которое будет отключать подачу питания при любой перегрузке проводки. В случае перегрузки проводки, защитные устройства будут предотвращать возможность замыкания электропроводки. Одно из обязательных требований предусматривает отдельную ветку с повышенным запасом мощности для электрических приборов с особой мощностью, например, электропечь.

Проводка в деревянном доме должна быть смонтирована в специальных гофрах, которые можно найти в продаже вместе с электропроводами. Гофрированные шланги подбираются моделью под особые характеристики использующихся проводов. Например, гофра из материала пластик хорошо подойдет для сетей бытового предназначения.

Допустимо прокладывать электропровода и кабель через строительную конструкцию, но в специально выполненных отверстиях. При этом места прохода кабелей через строительную конструкцию, зазоры между кабелями, проводами и трубой необходимо уплотнять заделкой из легко удаляемого негорючего состава. Таким составом является, например, смесь цемента с песком в пропорции 1:10, песок с глиной – 1:9, либо смесь глины, цемента и песка в пропорции 1,5:1:11, или строительный гипс с перлитом вспученным – 1:2.

Заделку сквозного прохода в строительной конструкции выполняем но по всей толщине перегородки либо стены, чтобы исключить проникновение в помещение газа либо влаги. Заметим, что проводка должна прокладываться при температуре не больше 15°С ниже нуля. Желательно отдавать предпочтение проводам с изоляцией и кабелям в защитной оплетке с жилами из меди: для силовых подключений и сети розеток с сечением не меньше 2,5 мм/кв., а для осветительных нужд – 1,5 мм/кв.

Открытая электропроводка в деревянном доме

Прокладка электропроводки в доме подразделяется на два основных способа: скрытая и открытая. В данном разделе рассмотрим открытый монтаж электрических проводов.

Схема открытой прокладки электропроводки в частном доме значительно упрощает обслуживание и ремонт коммуникаций, но чаще всего такую схему применяют при монтажных работах, например, в бане, где повышена влажность и вероятность возгорания при замыкании от попадания влаги также высока.

Проводка в деревянном доме открытого типа может выполняться по стенам, в трубках из пластмассы, в специальных плинтусах под кабель либо в специальных пластиковых каналах под кабель. Данные конструкции изготавливаются из материалов, которые не подвержены возгоранию либо из самозатухающих материалов, которые обладают электроизоляционными свойствами. Конфигурации таких кабелей могут быть самыми разнообразными и производятся всего в трех цветах: коричневом, светло-коричневом и белом.

Производя монтаж открытой проводки в каналах либо кабельных плинтусах, не рекомендуется смешивать между собой осветительные, слаботочные и силовые провода. Для избегания перегрева коммуникаций каналы допускается заполнять проводами до 60%. При полном заполнении каналов и коробов возможность отведения тепла сводиться к минимуму, что является основной причиной короткого замыкания и возгорания проводки.

Высота прокладки коммуникаций по открытой схеме не нормируется. Каналы и плинтусы при закреплении должны плотно прилегать к строительному основанию: между стеной и каналом, полом и плинтусом зазор не должен превышать 2 мм. В не отапливаемых помещениях (чуланах, подвалах, чердаках и коридорах) выполняем монтаж открытой электропроводки, используя скобы, подходящие под диаметр кабеля.

Для соблюдения эстетичного вида электропроводку рекомендуют размещать в незаметных местах. Не рекомендуют производить монтаж проводки напротив дверного прохода, рядом с батареями и трубами из металла, на углах стен.

Скрытая электропроводка в деревянном доме

В деревянном доме допускается производить монтаж электропроводки по скрытой схеме, например, в пустотах строительной конструкции, внутри сборных перегородок, в бороздах деревянных стен, в замоноличенных трубах и под подвесными потолками. Горизонтальные участки силового кабеля можно прокладывать в слое подготовки пола из негорючих материалов, как например, «теплые полы» в деревянном доме.

При монтаже электросети в деревянном доме под слоем штукатурки, в строительных пустотах либо в перегородках сети для осветительных целей, рекомендуют использовать изолированные провода либо кабеля в общей защитной оплетке, которая обеспечит механическую защиту. При необходимости демонтажа данного вида прокладки, ремонт в доме придется практически заново делать, поэтому прежде, чем отдать предпочтение такому способу, необходимо хорошо все просчитать.

Под слоем штукатурки скрытая прокладка проводов производится строго вертикально либо строго горизонтально. Расстояние от плит перекрытия до проводов должно быть не меньше 200 мм. В перегородках, толщина которых до 80 мм, прокладку трасс можно делать кратчайшую. Провода, при скрытой схеме монтажа, необходимо крепить на протяжении каждого 0,5-1,2 метра, обеспечивая плотное прилегание к основанию штробы.

Разводка, прокладываемая в труба, под подвесными потолками, в пустотах строительных конструкций и перегородках из материала группы горючести Г1 должна производиться проводами и кабелями, которые имеют показатель индекса НГ (не распространяющие горение) либо показатель индекса LS (с низким показателем газо- и дымовыделения) в трубах из пластика, не поддерживающих и не распространяющих горение. В случае, если подвесные потолки, пустоты перегородок выполнены из материала группы горючести Г4, Г3, Г2, то электропроводка должна быть выполнена прокладкой кабелей и проводов в металлорукавах с локализационной способностью либо в металлических трубах. Комплектующие из металла (лотки, металлорукава, трубы и скобы) рекомендуют защищать от воздействий коррозии.

Подобная схема проводки может применяться и в бане, душевой, сауне и в ванной, но для избегания поражения электрическим током, в перечисленных местах, где влажность повышена, скрытую проводку применяют с помощью проводов защищенных поливинилхлоридной оболочкой и прокладывают в поливинилхлоридных трубах. В данном случае, недопустимо прокладывать трассу проводов защищенных металлической оболочкой и в стальных трубах. Если в бане применяется электрическая каменка, то ее необходимо огородить специальным заборчиком из дерева, оббитым со стороны печки картоном из асбеста, где нужно обязательно выдержать зазор между оградой и печью не менее 4 см.

Подготовительные работы при монтаже электропроводки

Перед стартом начала монтажных работ, необходимо произвести комплекс некоторых подготовительных мероприятий: разметочные, заготовительные, пробивочные работы.

Для начала есть необходимость определиться с конкретным местом ввода электрических кабелей в дом, затем разметить места расположения электроприборов, штепсельных розеток, выключателей, соединительных и ответвленных коробок и светильников. После разметочных работ электрооборудования перейдем к разметке линий прокладки электропроводов. Обязательно отметим месторасположение распределительного щитка. Чаще всего щиток устанавливают рядом с вводом в частный дом, в отапливаемом сухом помещении на высоте от поверхности пола в доме от 1,5 м до 1,7 м.

Для электропроводок разметочные работы начинаются с прокладки линии основного пучка проводов, далее ответвлений от него, с указанием поворотов и проходов через стены. Помним, что в обязательном порядке учитывается правило с расположением проводов на стенах строго вертикально либо строго горизонтально.

Горизонтальный путь проводки желательно проложить на 20 см ниже потолка, параллельно стыка стен и потолка, что снизит вероятность повреждения проводки от механического воздействия. При поворотах трассы угол должен соблюдаться в 90 градусов. Разметку мест креплений проводников начнем с крайней точки крепления. Скрытая и открытая проводка в деревянном доме может размечаться с помощью специального разметочного шнура. Шнур продается уже окрашенным либо окрасим его мелом, синькой или углем. Затем закрепим один его конец, а за другой конец натянем шнур одной рукой параллельно потолку либо стене, оттянем второй рукой шнур от разметочной поверхности и резко отпустим. Получим на поверхности четкую прямую линию, поскольку ударяясь о поверхность, окрашенный шнур оставит след. Проведем разметочные работы и в обязательном порядке перенесем план трассы на бумагу, советуем его сохранить для возникновения в будущем необходимости ремонта электропроводки.

Разметочные работы при монтаже соединительных, ответвленных и установочных коробок, выключателей, розеток и светильников можно произвести вручную. Ответвительные коробки устанавливаются в местах ответвлений для спуска к выключателям, розеткам. Скрытая электропроводка подразумевает использование выключателей и штепсельных розеток скрытого исполнения. Их монтаж производят в специальные коробки габаритом до 70 мм. Выключатели советуют располагать у входа в комнату со стороны ручки двери либо внутри комнаты с той же стороны. Высота монтажа выключателя подбирается на свое усмотрение для удобства пользования, рекомендуют на высоте от пола около одного метра, но чтобы дверь при открывании не касалась его. Расстояние от косяка двери до проводов выключателя не должно быть меньше 100 мм, данное условие относится и к проводке у окна. Вообще то, для установки выключателей существует два стандарта, где расположение, например, в детской комнате, выключателя по высоте относительно поверхности пола допускается производить от 50 см до 80 см, а другой – от пола на высоте в 150 см.

Высота расположения розеток относительно поверхности пола не регламентируется, но опытные специалисты не советуют делать монтаж розеток очень низко. Поясняется это тем, что при затоплении дома повышается опасность замыкания проводки, да и просто в таком варианте расположения не очень удобно ими пользоваться.

Этап заготовки, который включает в себя подготовку и правильный подбор кабелей, проводов, также по силам произвести одному человеку. На данном этапе мы режем провода и кабеля кусками длиной равной расстоянию между ответвительной коробкой и электроустановочными изделиями (светильниками, выключателями и розетками). К каждому куску по длине прибавим по 10 см для монтажных работ соединений между собой.

Прокладка силового кабеля к деревянному дому с улицы

Прокладку силового кабеля к сооружению выполним после разметочных и монтажных работ проводки внутри дома подземным либо воздушным путем. Путь прокладки силового кабеля регламентируется заранее составленным проектом при соблюдении существующих правил электромонтажа и соответствующих нормативов.

Монтаж воздушным способом силового кабеля считается наиболее экономичным вариантом, но если проводка деревянного дома не будет превышать расстояние 25 метров, но и при этом допускается установка промежуточной опоры под силовой кабель. Воздушная прокладка силового кабеля производится при помощи специальной растяжки или на фарфоровых изоляторах. Кабель для воздушной прокладки должен применяться самонесущий изолированный СИП (СИП-3, СИП-4, СИП-2А) с гарантийным сроком службы около 25 лет, который оснащен атмосферостойким полиэтиленовым покрытием, и особыми элементами, которые устойчивы к перегрузкам. Недостаток данного вида кабеля заключается в проблематичном вводе его в автомат защиты, и он довольно трудно поддается изгибанию.

Нормативы воздушного способа прокладки силовой линии гласят, что кабель над проезжей частью должен находиться на высоте не меньше шести метров, а над пешеходной дорожкой – не ниже 3,5 м, а закрепление кабеля на доме над уровнем земли нужно производить на высоте не меньше 2,75 метров.

Через деревянную стену сруба кабель можно ввести через втулку из металла, которая защитит его от повреждений при осадке сруба либо подвижках стен. Кабель должен быть сечением не меньше 16 кв.мм. Способность пропускания такого кабеля до 63А, при однофазном подключении его мощность будет равняться 14кВт, трехфазном – 42кВт мощности. По пожарным нормам кабель СИП по чердачным помещениям вести нельзя, поскольку он является алюминиевым проводом, поэтому данный кабель используют исключительно для подвода наружной линии, а вводят в дом кабель другого типа (НГ, ВВГ либо NYM). При этом необходимо для перехода использовать специальные соединители «медь-алюминий», а кабель СИП закреплять на натяжители (анкерные зажимы).

Монтаж подземной силовой линии является более затратным мероприятием, поскольку для этого необходимо вырыть траншею глубиной до одного метра, а использовать более дорогой кабель ВБбШв с медными жилами и бронированной защитной оболочкой. Данному кабелю не страшны подвижки грунта и грызуны, поскольку он выполнен в стальной оплетке расположенной между наружной и внутренней пластиковой защитной оболочкой. Дно траншеи нужно обустроить подушкой из песка в 10 сантиметров, проложить кабель и снова засыпать песком либо даже заложить кирпичами.

Для дополнительной защиты при подземной прокладке кабеля не рекомендуют использовать металлический трубопровод, поскольку он собирает конденсат внутри себя. Использовать трубки из металла лучше при монтаже кабеля по наружной стене либо при опускании его из земли в землю. Силовой кабель нужно предохранять от натяжений, укладку его лучше производить волнообразным размещением, чтобы при перепадах температуры либо смещениях почвы не возникло натяжения кабеля.

Подробнее об этом можете узнать в статье — «Подвод кабеля к дому: правила и советы от профессионалов«.

Монтаж установочных изделий, розеток и выключателей

Внутренний щиток, как аппарат управления необходимо размещать в навесные шкафчики, которые изготавливаются из несгораемых материалов. Данный шкафчик можно расположить в наиболее удобном месте для обслуживания, но в удалении на 0,5 метра от легковоспламеняющихся материалов и элементов строения. Сам щиток снабжается входным автоматом и УЗО.

Конструкции штепсельных розеток и выключателей бывают скрытого и открытого типа исполнения. Монтаж изделий открытого исполнения производится с помощью подрозетников, изготовленных из токонепроводящих материалов в виде дисков размерами в диаметре до 70 мм, а толщиной не меньше 10 мм. Крепление подрозетников к стене делается с помощью шурупов либо саморезов. На горючих основаниях под подрозетники рекомендуют укладывать подкладки толщиной около 3 мм из асбеста.

Во влажных помещениях (бане, сауне, ванной) выключатели, розетки и распаечные коробки необходимо применять в брызгозащитном исполнении (IP-44). Ввод проводки должен осуществляться в таком случае исключительно снизу, чтобы конденсат не смог затекать внутрь изделия. Для помещений моечной либо парилки в бане, желательно использовать пониженное напряжение, для чего нужно устанавливать специальные трансформаторы. Провода во влажных помещениях должны использоваться двойной изоляции типа ПВС, в топочных помещениях бани используют исключительно термостойкий провод в силиконовой изоляции (например, одножильный провод SILFLEX Sif S=0.25-185 кв. мм), такая проводка выдержит температуру до 180 градусов.

Монтаж светильников в деревянном доме не сложно произвести, а вот во влажных помещениях освещение должно быть низковольтным (12В), провода должны соединяться клемным способом, и обязательно нужно позаботиться о заземлении. Светильники в данных помещениях должны использоваться термостойкие и влагостойкие.

В заключение, добавим, что электропроводка и оборудование периодически необходимо проверять в целях безопасности, а во время проведения ремонтных работ электрооборудование лучше отключать вовсе.

Деревянный дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses - Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании произвели и построили сотни деревянных домов в разных странах - Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах, ОАЭ, Польша, Россия, Франция.более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. ...

более

Деревянный дом из клееного бруса «Мираж» - компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. ...

более

Скандинавский деревянный дом из клееного бруса "Dina’s Morning" - большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем.. Это отличное решение для тех, кто не любит небольшие замкнутые пространства. ...

более

Деревянный дом из клееного бруса и терраса «Евродом» - домик для круглогодичного проживания для небольшой семьи. Есть все самое главное: 2 спальни, санузел, просторная кухня-гостиная. ...

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной террасы и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома....

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из ...

человек. более

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка....

более

«Шварцвальд» - стоимость системы отопления «тепловой насос» ниже стоимости прокладки газа на большие расстояния. Монтаж уникальной системы отопления для деревянного дома «Шварцвальд» может осуществляться параллельно с производством и ...

более

Получение бревенчатого дома с электропроводкой

Мы приближаемся к финишу! После того, как основные внешние работы в нашем доме завершены (за исключением окрашивания и ландшафтного дизайна), пришло время обратить наше внимание на внутренний список, начиная с электромонтажа нашего бревенчатого дома.

Управление электрическими системами бревенчатого дома - это то, что сбивает с толку многих покупателей бревенчатых домов, но на самом деле в этом нет ничего особенного, если ваш строитель и субподрядчик по электроснабжению знают, что они делают в бревенчатом доме.

Для электрического компонента нашего дома мы с женой Бекки разработали объем работ, которые мы хотели выполнить. Нам нужны были отдельные электрические цепи для каждой комнаты и каждого прибора, сигнальное освещение на двери подвала и задних дверях, очень большая панель автоматического выключателя, напольные коробки, потолочные вентиляторы и достаточное освещение по всему дому.

Все эти элементы были отражены в нашем электрическом графике, который предоставляется вашему строителю как часть пакета чертежей. В расписании подробно показано, где должен быть проложен каждый провод и должен быть установлен каждый коммутатор. График электроснабжения - важная дорожная карта при строительстве любого сооружения, но в бревенчатом доме его правильное выполнение имеет жизненно важное значение. После того, как в бревнах просверлены челюсти, пути назад уже не будет.



Поскольку часть проводки, вероятно, потребуется проложить через предварительно просверленные пазы, внутри бревенчатых стен или через потолок, очень важно иметь хорошо спланированную электрическую схему до начала строительства.

Согласно нашим чертежам электрического макета, наш строитель просверлил и обозначил отверстия для доступа к розеткам и переключателям через бревна в подвал. Это было сделано одновременно с установкой бревен. На втором этаже и на чердаке вся проводка, необходимая для вентиляторов и потолочного освещения, была проложена, что позволило скрыть провод в каркасе и балках пола / потолка.

После разговора с нашим местным строительным инспектором он посоветовал нам подключить все детекторы дыма и угарного газа к одной цепи с резервным аккумулятором.Он также посоветовал нам убедиться, что наш подрядчик по электрике установил GFCI (прерыватели цепи замыкания на землю) во всех влажных зонах (кухня, ванные комнаты, прачечная и т. Д.)

Пока я наблюдал за процессом монтажа проводки, Бекки занялась самой интересной частью - выбрала все осветительные приборы, вентиляторы, переключатели и лицевые панели. Она нашла большую часть этих материалов в Home Depot, что помогло нам сэкономить деньги как на самих предметах, так и на их приобретении. Единственными материалами, которые требовались нашему электрическому подрядчику, были электропроводка, коробки, панель прерывателя, выключатели розеток и разные соединители.

Вернувшись на стройплощадку, в обязанности электрического подрядчика входило проложить проводку к распределительной коробке, установить панель выключателя и цепи, подключить эти цепи к проводам, установить осветительные приборы, приборы, потолочные вентиляторы, выключатели и розетки - все в соответствии с Национальный электрический кодекс (NEC) или NFPA70.


Почти в каждом бревенчатом доме есть внутренние стены с традиционным каркасом, что значительно упрощает прокладку проводки и установку распределительных и розеточных коробок.Но их можно установить и на бревенчатые стены.

К сожалению, электромонтаж нашего бревенчатого дома оказался неудачным - не из-за самого проекта, а из-за субподрядчиков, которых мы выбрали для выполнения работ. Первоначально нанятый нами электрик был хорошо знаком с установкой бревенчатых домов, поначалу он был очень пунктуальным и много работал. Затем он упал до трех дней в неделю, затем до одного раза в неделю. Когда мы поговорили с ним об этой ситуации, мы узнали, что он не такой уважаемый, как мы думали.Мы уволили его на месте, хотя это означало, что мы потеряем приличную сумму денег.

Подрядчик, которого мы наняли, чтобы заменить его, был очень рекомендован и обладал огромными знаниями в области электротехники. Фактически, он работал в нашем окружном жилищном управлении. После нескольких недель работы он попросил у нас предоплату, чтобы закончить работу. Доверяя ему, мы дали ему деньги. Мы никогда больше его не видели и не слышали, а позже мы узнали, что он переехал в Огайо.

Это оставило нас с нашей электрической системой, готовой на три четверти, и мы не знали, куда обращаться.Бекки и я смогли сами подключить несколько оставшихся потолочных светильников, но все еще оставалось проделать техническую работу. К счастью для нас, друг подошел к тарелке и закончил проект, не прося оплаты до конца.

Мораль этой истории в том, что будут неудачи, но всегда есть решение. Не позволяйте нескольким лежачим полицейским помешать вам уверенно финишировать в гонке и никогда не позволяйте им отвлекать вас от вашей мечты о бревенчатом доме.

Руководство Гэри:

Обеспечение отдельной цепи для каждой комнаты и прибора позволяет выполнять работу, не отключая электричество в других областях. Это также позволяет вам легче отслеживать провода в случае сбоя или другой проблемы. Поговорите со своим подрядчиком по электрике и обратитесь в NEC, чтобы убедиться, что ваша панель выключателя способна обслуживать требуемые цепи сейчас и имеет место для будущего расширения.

См. «Путешествие Гэри домой», ведущее к этому моменту, здесь:

Почему бревенчатый дом был правильным выбором

Как найти идеальный план дома из бревен

Узнайте о процессе строительства бревенчатого дома

Как выбрать правильный бревенчатый дом Builder

Почему ваши отношения со строителем имеют решающее значение

Что происходит, когда вы нанимаете плохого субподрядчика

Схема

, пошаговая инструкция

Высококачественная проводка в частном доме, помимо выполнения функций, необходимых для обеспечения высокого уровня безопасности для всех, кто живет в комнате, особенно для владельца объекта.Для обеспечения всех этих параметров нужно привлекать специалистов, электромонтаж в деревянном доме является основным видом деятельности. Второй вариант - выполнять все операции своими руками, минимизируя затраты по времени, усилиям, материалам и ресурсам. Но когда вы решили не пользоваться мастерами, нужно учесть, что электропроводка в частном доме потребует соблюдения всех правил строительно-монтажных работ.

Чтобы свести воедино все операции, включающие электромонтаж в деревянном доме своими руками, пошаговая инструкция представлена ​​полностью, следует учитывать подробную последовательность, по ее работам:

  • Дизайн операции, в которой выполнен анализ рабочих параметров установленного оборудования, б / у электрические машины
  • Выбранная кабельная продукция, электронное оборудование, расчет и установка заранее размеченных по нагрузке на расчетный период.
  • В помещении дома подключается вводный выключатель автоматического типа, привязка электросчетчика и установка распределительного оборудования, специальный щит.
  • Проложен пучок кабелей, выполняется проводка в запланированных точках согласно заранее установленному плану проекта.
  • На следующем этапе работ находится необходимое количество выключателей, розеток, осветительного и другого оборудования.
  • Установлен обязательный комплект элементов заземления, узо и других элементов систем защиты, актуальных при обслуживании потребителей.
  • На завершающем этапе работ испытания, проверка работоспособности оборудования, всех систем, анализ функционирования узлов, тросов, исправности вкладыша.

Важно: проектные работы выполняются самостоятельно или с привлечением специалистов. Самый актуальный и правильный выбор - второй вариант, а именно работа со специалистами, которые необходимы, чтобы точно знать расценки на электромонтаж в частном доме.

На этапе разработки дизайна особое внимание уделяется анализу возможных нагрузок, который принимает конструкция, каждый отдельный элемент в процессе эксплуатации.Выбранный тип переключателя основан на необходимости его последующего использования, поэтому он соответствует нормам стандартов. Обязательно учитывается количество и наименование установленного оборудования в помещениях, их последующее совместное использование и качественная эксплуатация. Обязательно проанализируйте перегруженность в последующей работе, которая вызывает необходимость правильного выполнения работ по проектированию систем.

При прокладке электропроводки в доме своими руками пошагово важно обратить внимание на выбор вводного кабеля.Основным параметром в этом случае является анализ системы максимального энергоснабжения. Меняя весь комплект установленных кабелей, увеличивают до требуемых параметров значения переключателей. Следующий этап - замена вводного кабеля, при котором важно рассчитать его сечение. При недостаточном сечении, приложении к оборудованию большой нагрузки, возгорание приведет к отказу системы и потребует ревизии всей электрической системы. Вместе с заменой вводного кабеля в дом требуется установка электросчетчика с последующей его пломбировкой.

Электромонтаж в деревянном доме своими руками, в частности установка системного входного автоматического выключателя обеспечивала защиту группы машин при коротких замыканиях, возникающих в системе. Но важно настроить блок питания так, чтобы при максимальной нагрузке она работала качественно и плавно. Если объект питается от сети трехфазного типа, установите соответствующий переключатель. При необходимости обустройства однофазной сети электропроводка в частном доме предусматривает включение одного или двух элементов.

Порядок проведения электромонтажа в деревянном доме своими руками включает в себя обязательную установку выключателя после счетчика. В качестве альтернативы вы можете попробовать установить прибор на счетчик, но не обязательно на данном этапе опломбировать последний. Установлен открывающий автомат, система УЗО в пластине, металлический корпус дополнительно заземлен. Прибор монтируется на рейку, установка осуществляется в полном соответствии с существующей схемой.

Важно: розетки и выключатели желательно размещать равномерно на одинаковом расстоянии друг от друга, чтобы правильно просчитывать нагрузки.

Электропроводка в доме своими руками (кабель) прокладывается следующим образом:

  • Перед тем, как приступить к работе, обязательно выберите монтаж и проведите центровку установок, распределительных коробок, распределив последующее пространство для монтажа розеток и другого оборудования, выключателей. Обязательно отдельно просчитываем место под установку освещения.
  • Полоса в металлической гильзе или трубе возникает тогда, когда планируется провести полную обшивку стен и наличие всплывающих проводов будет визуально непривлекательным элементом.Пластиковую гофротрубу в этом случае использовать нельзя, иначе возможно повреждение, выход из строя из-за механического воздействия. Также возможно возгорание гофротруба, что действительно происходит в исключительных случаях.
  • Готовя кабельную трассу, мастер также выполняет канавки. Что касается соединений элементов, это специальные распределительные коробки, к которым можно получить легкий доступ к кабелю после завершения стены.
  • Электромонтаж в деревянном доме, правила которого обусловлены нормами безопасности, требующими проходки через стены, с использованием металлических гильз, установленных в конструкции заглушек.При необходимости в монтажные розетки возможна установка кожухов другого типа.
  • Трубки подбираются строго при условии заполнения внутреннего диаметра конструкции не более 40%. Оптимальным решением будет медная труба, которая хоть и не может похвастаться дешевизной и доступностью, но, тем не менее, отлично поддается изгибу, отлично обрабатывает свои сечения. В этом случае срезы очищаются и полируются, причем делается это аккуратно, не деформируя структуру.Металлический шланг для электропроводки в деревянном доме специально настроен с целью дополнительной защиты оборудования, отдельных предметов от повреждений.
  • Конструктивно трубы крепятся к поверхности стены с помощью хомутов, выбранных по диаметру оборудования, или с помощью специальных развальцованных медных труб, установленных внутри рукава.
  • Трос в этом случае будет помещен методом перетаскивания в специальную коробчатую трубу, поэтому сразу проверяется пригонка его к корпусу.Это обеспечит исключение повреждения изоляции при прокладке кабельной продукции.
  • Разрезного кабеля в коробках остается около двадцати сантиметров, и это главное условие, при соблюдении которого производится качественная и оперативная перепроводка всей конструкции. Подключение жил осуществляется специальным набором заглушек.
  • Кабели обрезаются, и после этого каждый выход подключается к каждому выключателю, розетке или автоматическому выключателю. Что немаловажно, должна соблюдаться маркировка каждого кабеля и разъема, которая позволит подключать проводку качественно и эффективно, без вероятности выхода из конструкции системы.

Важно: чтобы уметь делать разводку в деревянном доме, особое внимание уделяется внешней разводке. Правильно подобранная конструкция из негорючего пластика, обеспечивающая высокий уровень безопасности при различных размерах, формах.

Связанные с контентом

6 опасных мифов об электробезопасности

Доступно по запросу
Первоначальная трансляция:
Вторник, 27 апреля 2021 г.
Спонсор: TE Connectivity
Продолжительность: 30 минут

Зарегистрируйтесь сегодня!

Сводка

С ускорением роста рынка коммерческих дронов инженерам-конструкторам необходимо вкладывать средства в надежные и долговечные решения, обеспечивающие технологии, необходимые для выполнения множества функций на сотнях футов в воздухе.Присоединяйтесь к техническим экспертам TE во вторник, 27 апреля 2021 года, и мы подробно рассмотрим все технологические требования и узнаем, как наш продуктовый портфель учитывает ключевые тенденции рынка коммерческих дронов.

ЧТО ОЖИДАТЬ

  • Получите ключевые сведения о текущих тенденциях на рынке коммерческих дронов.
  • Узнайте больше о технологических требованиях и проблемах проектирования.
  • Изучите решения TE Connectivity, которые помогут инженерам в проектировании, обеспечивающем надежность, миниатюризацию и долговечность.

Спикеры

Мэтью Макалонис, научный сотрудник, Global Aerospace, Defense & Marine, TE Connectivity

Имея степень бакалавра наук в области машиностроения, Мэтью имеет более чем 26-летний опыт работы в сфере коммуникаций , компьютерная и бытовая электроника, а также аэрокосмическая и оборонная промышленность. Имея более 50 патентов на технологии, связанные с соединителями, и получивший сертификат Black Belt в Lean Design for Six Sigma, Мэтью является ключевым членом группы TE Connectivity,

Крис Ли, менеджер по продукту, антенны, TE Connectivity

Крис возглавляет группу по разработке антенн и портфолио в Северной и Южной Америке, уделяя особое внимание бизнес-возможностям 5G и IoT.В его карьеру входит руководитель проекта по разработке антенн и должности антенного инженера в Space Systems Loral. Крис также работал инженером по аппаратному обеспечению в Cisco и получил степень бакалавра электротехники в Калифорнийском университете в Дэвисе.

Катарина Аталайя Сантос, инженер по полевым приложениям, TE Connectivity

Катарина работает в TE Connectivity три года, имея опыт работы в автомобилестроении и электротехнике.С 2018 года она работает инженером по полевым приложениям и продажам, тесно сотрудничая с нашими партнерами-дистрибьюторами и ключевыми клиентами Appliance для поддержки различных приложений конечных клиентов, начиная от Appliance, Military, Auto, ICT, Industrial и Medical.

Спонсор:

Регистр

Электромонтаж деревянного дома, построенного с помощью SIP


Этот канадский дом использует SIP для повышения энергоэффективности в холодном климате.Посмотрите больше об этом доме здесь. Фотография: `` Mira Timber Frame ''

Вопрос: Меня интересует строительство деревянного дома со структурными изоляционными панелями, но я не понимаю, как в доме прокладывается проводка, когда у вас монолитные стены. Как это работает? Будут ли внешние погони?


Ответ:

Как устроена электропроводка в деревянном доме - вопрос закономерный. Большинство людей знакомы с загонами проводов через полости стен размером 2 на 4 с установленной вокруг них изоляцией; но представить себе, как это будет работать в сплошной стене, такой как SIP, не так ясно.К счастью, это не имеет большого значения, если вы планируете заранее со своим поставщиком древесины и своим строителем.
Sips - это большие панели, у которых есть прочная изоляционная сердцевина, зажатая между двумя слоями ориентированно-стружечной плиты (OSB). Его сверхвысокие изоляционные свойства могут сократить ваши расходы на отопление и охлаждение на целых 60 процентов больше, чем продукты, обычно используемые для изоляции конструкции с рамой. Именно состав этих панелей (нет разрывов в тепловой оболочке) делает их такими эффективными.Итак, как провести проводку без ущерба для этого преимущества?

По данным ассоциации Structural Insulated Panel Association (sips.org), электрические провода обычно протягиваются через сердцевину панелей через предварительно вырезанные каналы, называемые «загонами», которые добавляются в процессе производства в соответствии с электрическим графиком дома. дизайн. Заготовки в основном предназначены для розеток и выключателей по периметру, и электрик протянет провода через загон, вырежет и установит электрические коробки, а затем прикрепит их к проводке.Как только это будет завершено, можно нанести изоляцию из распыляемой пены, чтобы заполнить зазоры и предотвратить проникновение воздуха / влаги.

Альтернативой может быть проложить провода за молдингами плинтуса, но наиболее распространенным решением являются зазоры. Производители деревянных домов ежедневно сталкиваются с этим основным требованием к дому и привыкли предлагать решения, но всегда разумно пересмотреть свой электрический план с дизайнером и строителем деревянного дома, чтобы убедиться, что во время строительства не будет сюрпризов.

Как работает домашняя электрическая система

Обзор того, как домашняя электрическая система работает с иллюстрациями различных компонентов

Электричество стало неотъемлемой частью современной жизни, подпитывая свет, бытовые приборы, отопление, кондиционирование воздуха, телевизоры, телефоны , компьютеры и многие другие современные удобства. Некоторые компоненты домашней электросистемы © Дон Вандерворт, HomeTips

Электроэнергия поступает в ваш дом от местной коммунальной компании по линии электропередачи или под землей через трубопровод.В большинстве домов имеется трехпроводное соединение - два провода под напряжением и одна нейтраль.

Электроэнергетика поставляет электроэнергию через мачту на крыше. Провода проходят через счетчик к главной панели. © Дон Вандерворт, HomeTips

По всему дому один горячий провод и один нейтральный провод питают обычные 120-вольтовые лампы и приборы. Оба провода под напряжением и нейтральный провод составляют 240-вольтовую цепь для крупных приборов, таких как кондиционеры и электрические печи.

Электросчетчик, мониторинг которого осуществляет ваша коммунальная компания, устанавливается там, где электричество поступает в ваш дом.

Основная панель обычно находится рядом с счетчиком или под ним. Это центральный пункт распределения электрических цепей, идущих к источникам света, розеткам и приборам по всему дому. Панель автоматического выключателя © Дон Вандерворт, HomeTips

Цепь, по определению, представляет собой круговой путь, который начинается и заканчивается в в том же месте, и именно так работает электричество. Ток начинается с источника питания, питает прибор или устройство по цепи, а затем возвращается к источнику питания.Любое прерывание на этом пути приведет к отключению цепи. Основная электрическая цепь © Дон Вандерворт, HomeTips

Цепь состоит из горячего (обычно черного) провода, идущего от главной панели к серии ламп, розеткам или приборам. и нейтральный (обычно белый) провод, который возвращается к главной панели. В дополнение к нулевому проводу, к главной панели, а оттуда к земле, также возвращается заземляющий провод. Цель заземления - отводить электричество от любых короткозамкнутых горячих проводов на землю, предотвращая поражение электрическим током.

Субпанели в других местах дома подключаются к главной панели. Они обеспечивают питание областей, которые имеют несколько различных ответвлений или крупную бытовую технику, например кухню и прачечную. Они также оснащены вторичным комплектом автоматических выключателей.

Типовые домашние ответвительные цепи © HomeTips

Низковольтные электрические системы также распространены в домах для питания дверных звонков, домофонов, таймеров спринклерных систем, наружного освещения и некоторых типов низковольтного внутреннего освещения.С их помощью трансформатор снижает напряжение в доме с 120 вольт до 12 вольт. По сравнению с проводкой с обычным напряжением, эти системы намного безопаснее для домовладельцев.

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором книги более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

7 шагов, которые нужно соблюдать при электромонтаже дома

Электросистема вашего дома - сложная система, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством дипломированного электрика.В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

  1. Составьте схему записи

Разработайте схему подключения, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

  1. Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать потерь каналов в стенах, даже если вы не собираетесь использовать их сразу.Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

  1. Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи. Обычно рекомендуется использовать шесть розеток на цепь 110 В в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

  1. Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы избежать просверливания любых электрических проводов, воздуховодов или водопроводных труб. Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее будет ваш дом.

  1. Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем.Желательно размещение в подвале или подсобном помещении.

  1. Протяните провода к розеткам.

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии со схемой к ближайшей розетке или переключателю каждой цепи. Вы также можете пропустить провода прямо через коробку. Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте приспособления для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

  1. Установите цепи

Установите отдельные цепи для каждого комплекта проводки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
