Проверка диодов мультиметром

Добавлено 3 февраля 2017 в 21:10

Сохранить или поделиться

И для любителей, и для профессионалов электроники очень важным умением является способность определить полярность (где катод, а где анод) и работоспособность диода. Так как мы знаем, что диод, по сути, является не более, чем односторонним клапаном для электричества, то вероятно, мы можем проверить его однонаправленный характер с помощью омметра, измеряющего сопротивление по постоянному току (питающегося от батареи), как показано на рисунке ниже. При подключении диода одним способом мультиметр должен показать очень низкое сопротивление на рисунке (a). При подключении диода другим способом мультиметр должен показать очень большое сопротивление на рисунке (b) (некоторые модели цифровых мультиметров в этом случае показывают “OL”).

Определение полярности диода: (a) Низкое сопротивление указывает на прямое смещение, черный щуп подключен к катоду, а красный – к аноду.
(b) Перемена щупов местами показывает высокое сопротивление, указывающее на обратное смещение.

Конечно, чтобы определить, какое вывод диода является катодом, а какой – анодом, вы должны точно знать, какой вывод мультиметра является положительным (+), а какой – отрицательным (-), когда на нем выбран режим «сопротивление» или «Ω». В большинстве цифровых мультиметров, которые я видел, красный вывод используется, как положительный, а черный, как отрицательный, в соответствии с соглашением о цветовой маркировке электроники.

Одна из проблем использования омметра для проверки диода заключается в том, что мы имеем только качественное значение, а не количественное. Другими словами, омметр говорит вам, только в каком направлении диод проводит ток; полученное при измерении низкое значение сопротивления бесполезно. Если омметр показывает значение «1,73 ома» при прямом смещении диода, то число 1,7 Ом не представляет для нас, как для техников или разработчиков схем, никакой реально полезной количественной оценки.

Оно не представляет собой ни прямое падение напряжения, ни величину сопротивления материала полупроводника самого диода; это число скорее зависит от обеих величин и будет изменяться в зависимости от конкретного омметра, используемого для измерения.

По этой причини, некоторые производители цифровых мультиметров оснащают свои измерительные приборы специальной функцией «проверка диода», которая показывает реальное прямое падение напряжения на диоде в вольтах, а не значение «сопротивления» в омах. Эти измерительные приборы работают, пропуская через диод небольшой ток и измеряя падение напряжения между двумя измерительными щупами (рисунок ниже).

Мультиметр с функцией «Проверка диода», вместо низкого сопротивления, показывает прямое падение напряжения 0,548 вольт.

Показание прямого напряжения, полученное таким образом с помощью мультиметра обычно меньше, чем «нормальное» падение в 0,7 вольта для кремниевых диодов и 0,3 вольта для германиевых диодов, так как ток, обеспечиваемый измерительным прибором, довольно мал. Если у вас нет мультиметра с функцией проверки диодов, или вы хотели бы измерить прямое падение напряжения на диоде при другом токе, то можно собрать схему из батареи, резистора и вольтметра.

Измерение прямого напряжения диода с помощью мультиметра без функции «проверка диода»: (a) Принципиальная схема. (b) Схема соединений

Подключение диода в этой тестовой схеме в обратном направлении просто приведет к тому, что вольтметр покажет полное напряжение батареи.

Если эта схема была разработана для обеспечения протекания через диод тока постоянной (или почти) величины, несмотря на изменения прямого падения напряжения, то она может быть использована в качестве основы для инструмента, измеряющего температуру: измеренное на диоде напряжение будет обратно пропорционально температуре перехода диода. Конечно, ток через диод должен быть минимален, чтобы самонагревания (значительного количества рассеиваемой диодом мощности), которое могло бы помешать измерению температуры.

Помните, что некоторые цифровые мультиметры, оснащенные функцией «проверка диода», при работе в обычном режиме «сопротивление» (Ω) могут выдавать очень низкое тестовое напряжение (менее 0,3 вольт), слишком низкое для полного схлопывания (сжатия) обедненной области PN перехода. Суть в том, что тестирования полупроводниковых приборов здесь должна использоваться функция «проверка диода», а функция «сопротивления» – для всего остального. Использование очень низкого тестового напряжения для измерения сопротивления облегчает процесс измерения сопротивления неполупроводниковых компонентов, подключенных к полупроводниковым компонентам, так как переходы полупроводникового компонента не будут смещены такими низкими напряжениями в прямом направлении.

Рассмотрим пример резистора и диода, соединенных параллельно и припаянных к печатной плате. Как правило, перед измерением сопротивления резистора необходимо было бы выпаять его из схемы (отсоединить резистор от остальных компонентов), в противном случае любые параллельно подключенные компоненты будут влиять на полученные показания. При использовании мультиметра, который выдает на щупы очень низкое тестовое напряжение в режиме «сопротивление», на PN переход диода не будет подано напряжение, достаточное для того, чтобы он был смещен в прямом направлении, и, следовательно, диод будет пропускать незначительный ток. Следовательно, измерительный прибор «видит» диод, как разрыв, и показывает сопротивление только резистора (рисунок ниже).

Омметр, оснащенный очень низким тестовым напряжением (< 0,7 В), не видит диодов, что позволяет ему измерять параллельно подключенные к диоду резисторы.

Если использовать такой омметр для проверки диода, он покажет очень высокое сопротивление (много мегаом), даже если подключить диод в «правильном» (для прямого смещения) направлении (рисунок ниже).

Омметр, оснащенный очень низким тестовым напряжением, слишком низким для прямого смещения диодов, не видит диодов.

Величина обратного напряжения диода измеряется не так легко, так как превышение обратного напряжения на обычном диоде приводит к его разрушению. Хотя существуют специальные типы диодов, разработанные для «пробоя» в режиме обратного смещения без повреждения диода (так называемые стабилитроны), которые тестируются в той же схеме источник/резистор/вольтметр при условии, что источник напряжения обеспечивает величину напряжения, достаточную для перехода диода в область пробоя.

Более подробную информацию об этом читайте в одной из следующих статей этой главы.

Подведем итоги

  • Омметр может быть использован для качественной оценки работоспособности диода. При подключении диода в одном направлении должно получено низкое сопротивление, а подключении в другом направлении – очень высокое сопротивление. При использовании для этой цели омметра, убедитесь, что знаете, какой из тестовых щупов положительный, а какой отрицательный!
  • Некоторые мультиметры имеют функцию «проверка диода», которая отображает фактическое прямое напряжение диода, когда он проводит ток. Такие измерительные приборы обычно показывают слегка заниженное значение прямого напряжения, по сравнению с «номинальным» значением, из-за очень маленькой величины тока, используемой для проверки.

Оригинал статьи:

Теги

ДиодМультиметрОбучениеЭлектроника

Сохранить или поделиться

Как проверить диод на пригодность с помощью обычного мультиметра, электронного тестера.

На мультиметре для проверки полупроводников имеется специальная функция, которая обозначается как диод. Мы на электронном тестере переводим колесо выбора измерения на этот диод и щупами прикасаемся к полупроводнику прямым включением. То есть, плюсовой щуп мы прикладываем к аноду диода (его плюсу), а минусовой щуп мы прикладываем к катоду диода (его минусу). Если диод в порядке, то на экране электронного тестера мы увидим то напряжение, которое оседает на полупроводнике при его открытом состоянии. Обычно это около 600 милливольт. Когда же мы изменим полярность подключения полупроводника к мультиметру, то прибор не должен ничего показывать. Поскольку при обратном включении полупроводников они находятся в полностью закрытом состоянии (ток через себя не проводят).

Когда же полупроводник пробит, находится в нерабочем состоянии, то мультиметр как при прямом так и при обратном включении диода может показать либо ничего, либо открытое состоянии при обеих полярностях подключения, либо ненормальное сопротивление как при прямом, так и при обратном включении. Любой полупроводник нормально будет работать только лишь при своих нормальных показаниях  полупроводимости. Порой при электрическом или тепловом пробое деталь не полностью выходит из строя, но ее номинальные параметры уже значительно ухудшаются. И даже если такая датель при измерениях в одной полярности будет показывать какую-то проводимость, а при другой отсутствие проводимости, то при работе в схеме реальные функции ее будут не те, что в нормальном состоянии.

Проверять мультиметром полупроводимость можно не только у диодов. Достаточно часто приходится проверять на этой функции тестера и транзисторы, тиристоры, симисторы. Хотя падение напряжения на них при открытом состоянии может быть чуть другим. Транзистор, это технологически как бы два совмещенных диода (один диод это транзисторный переход база-эмиттер, а второй диод это переход база-коллектор). Для простой проверки именно полупроводимости переходов транзистора и приходится использовать проверку через диоды. Хотя на самом электронном тестере имеет проверка биполярных транзисторов на коэффициент усиления.

По идее проверка полупроводимости диодов, транзисторов, и так далее, сводится к измерению сопротивления перехода. При прямом включении полупроводник должен иметь минимальное внутреннее сопротивление, а при обратном включении он должен быть подобен диэлектрику, имея бесконечно большое сопротивление. И многие должны были пробовать проверить диод через измерение по сопротивлению, выставив переключатель мультиметра в положение 200 Ом. Но, к сожалению, при таком измерении мультиметр ничего не показывает, и можно подумать что диод пробит. Хотя на самом деле он может быть вполне рабочим. В чем может быть дело?

А все очень просто, как известно, чтобы полупроводник открылся на него нужно подать прямое напряжение более 0,6 вольт. При меньшем напряжении даже полностью рабочий полупроводник не сможет открыться. При измерении мультиметром сопротивления на его щупы, от самого измерителя, подается напряжение около 0,5 вольт. И естественно для полупроводника просто не хватает напряжения для своего открытия. Измерительный прибор ничего не показывает. Когда же мы переключатель тестера переводим на измерение диодов, то на щупы уже поступает напряжение около 2,5 вольт. И этой величины вполне хватает, чтобы нормально проверить полупроводник. Так что учитывайте этот момент.

К сожалению мультиметром проверить можно только наличие нормальной проводимости полупроводника в открытом состоянии, при прямом включении, и его закрытость при обратном включении. Ну, и оценить величину его падения напряжения в открытом состоянии. Узнать номинальные и максимальные значения основных характеристик, такие как прямой ток, обратное напряжение, частоту, температуру, электронный тестер не позволит. Для этого нужно знать конкретное наименование полупроводника и по справочным данным просто посмотреть эти параметры в таблице.

Видео по этой теме:

P.S. Когда вы будете покупать себе мультиметр, обратите внимание чтобы на нем была звуковая прозвонка. Она обычно совмещена именно с проверкой полупроводников. То есть, при очень малом сопротивлении при измерении в режиме диод электронный тестер будет издавать звуковой сигнал. При больших значениях сопротивления уже звук издаваться не будет. Это очень удобно, когда можно по звуку быстро прозвонить провод на обрыв и целостность. По этому звуку можно даже определить емкость электролитических конденсаторов, если имеешь с этим дело не в первый раз. Допустим, в первом моем мультиметре эта функция была, когда я приобрел второй похожий тестер, то звуковой прозвонки там не было, и ее мне не хватало при измерениях.

Как мультиметром измерить сопротивление, ток, напряжение, проверить транзисторы и диоды

Как мультиметром измерить сопротивление, ток, напряжение, проверить транзисторы и диоды

Мультиметр — комбинированный электроизмерительный прибор, объединяющий в себе несколько функций.

Мультиметр DT83X имеет всего два предела измерения переменных напряжений 750 и 200, естественно, это в вольтах, хотя на приборах пишут только цифры. Таким образом, если возникла потребность померить напряжение в розетке, то надо выбрать предел 750, в остальных случаях 200. Тут следует обратить внимание на такую тонкость: переменное напряжение должно быть синусоидальной формы с частотой 50…60 Гц, только в этом случае точность измерения будет приемлемой.

Если измеряемое напряжение имеет прямоугольную или треугольную форму, а его частота намного выше, чем 50Гц, хотя бы 1000…10000 Гц, то показания на дисплее, конечно, появятся, но что они символизируют неизвестно. Здесь можно лишь с уверенностью сказать, что переменное напряжение есть, схема, вроде бы, работает.

Условные обозначения на лицевой панели мультмиетра

Но, давайте, пока отвлечемся от процесса измерений и внимательно посмотрим на лицевую панель мультиметра. Здесь, кроме цифр, можно увидеть много различных символов, напоминающих друдлы (картинки – каракули, к которым надо придумать объяснение, подпись). На рисунке 1 показаны все друдлы, которые можно увидеть на мультиметрах, и их разгадки – объяснения.

Рисунок 1. Обозначения на лицевой панели мультиметра

Эти обозначения следует выучить наизусть, как таблицу умножения, и никогда не забывать, поскольку они помогут не только правильно пользоваться мультиметром, получать правильные результаты измерений, но и уберегут прибор от выхода из строя при неправильном пользовании.

Несколько слов о подключении мультиметра к измеряемой цепи

Все мультиметры комплектуются измерительными щупами, причем, у всех моделей приборов они одни и те же: на одном конце однополюсная вилка для подключения к мультиметру, на другом измерительный щуп, не очень, правда, удобной конструкции. Щупы, как правило, красного и черного цвета, что позволяет соблюдать полярность подключения. Лучше всего это сделать, как показано на рисунке 2.

Рисунок 2. Подключение измерительных щупов к мультиметру

Но, если разобраться, то соблюдение полярности не особо и нужно. При измерении переменного напряжения полярность подключения прибора роли вообще не играет, результат будет одним и тем же.

При измерении постоянных напряжений, если полярность перепутана, на дисплее перед значением напряжения или тока просто появится знак «-», величина же напряжения будет правильной.

И все же, измерительные щупы лучше подключить так, как показано на рисунке 2: черный щуп в гнездо с надписью «COM» (общий), а красный в гнездо расположенное выше, что позволит проводить все измерения, кроме измерения токов на пределе 10A, что приходится делать не слишком часто.

Особенно следует соблюдать полярность подключения щупов в режиме «прозвонки» полупроводников: на красном щупе будет присутствовать плюсовое напряжение омметра, что позволит правильно подключить исследуемую деталь. Подробнее о проверке полупроводников будет рассказано чуть ниже. Подключение щупов для проверки диода показано на рисунке 3.

Рисунок 3. На красном щупе «плюс» омметра

Провода в измерительных щупах крепятся только пайкой, а на выходе из пластмассовых наконечников свободно болтаются и мотаются, а со временем отматываются совсем и вылетают.

Чтобы этого не произошло, следует укрепить провода в щупах с помощью термоусадочной трубки или изоленты.

Маленькое замечание

Нетрудно видеть, что в режиме омметра плюсовое напряжение присутствует на красном щупе, равно как и при измерении постоянных напряжений. Если придется пользоваться стрелочным тестером, то следует запомнить, что в этом случае плюс омметра будет на щупе, который является «минусом» в режиме измерения постоянных напряжений. Но вернемся к современному мультиметру.

Измерение токов

Для измерения «больших» токов придется переключить красный щуп в гнездо с надписью 10A. Около этого гнезда можно увидеть предупредительную надпись, гласящую о том, что этот предел не защищен предохранителем, и измерения можно производить всего 10 секунд, после чего делать перерыв на 15 минут. Почему?

Чтобы правильно ответить на этот вопрос не поленимся открыть прибор, что приходится делать, просто для замены батарейки. На рисунке 4 показан фрагмент платы мультиметра.

Рисунок 4. Входные гнезда мультиметра

На рисунке показан небольшой фрагмент печатной платы мультиметра, а именно три входных гнезда. Верхнее, как раз для измерения тока 10A, нижнее – общий, среднее гнездо для всех остальных измерений. Толстая проволочная скоба слева, это как раз и есть измерительный шунт предела 10A. Диаметр проволоки не менее 1,5 мм, что позволяет надеяться, что она выдержит ток 10 и более ампер достаточно долго, а не 10 секунд, о которых предупреждается на корпусе прибора. Тогда еще одно почему?

Дело в том, что штатные измерительные щупы внутри себя содержат очень даже тонкий провод, вот к нему-то и относится предупредительная надпись. Автору статьи довелось быть очевидцем, но не исполнителем, как мультиметр, включенный на десятиамперный диапазон, воткнули в розетку! Раздался средней силы взрыв, прибор уже был оплакан, и почти похоронен.

Но после детальной проверки оказалось, что бабахнули только щупы, а сам прибор остался цел и невредим: тонюсенький проводок внутри измерительных щупов сработал как предохранитель. Поэтому, если потребуется длительное наблюдение за токами в пределах 5…10A, достаточно просто штатные щупы заменить на более «крепкие».

Мультиметры бюджетных серий DT83X могут измерять только постоянные токи, режима измерения переменных токов в них просто нет. Да, как-то не всегда он нужен, хотя более дорогие модели переменный ток, конечно же, меряют. Наибольший предел измерения тока ни много ни мало 20A! А комплектуются эти приборы теми же измерительными щупами.

На рисунке 4 виден плавкий предохранитель, который защищает мультиметр на пределах измерения токов 2000µ, 20m, 200m. Так что не надо удивляться, если на этих пределах мультиметр не хочет мерить ток, а сразу снимать заднюю крышку и смотреть предохранитель.

В правом верхнем углу рисунка находится четверть какого-то светлого кружка. Это часть пьезоизлучателя, того самого, который пищит в режиме прозвонки. Именно от этого «звонка» и говорят, что надо «прозвонить» схему.

Что значит «прозвонить»

Те, кто пользовался стрелочными тестерами, знают, что прежде, чем приступить к измерению сопротивлений, надо установить стрелку на ноль шкалы. Для этого просто соединить между собой измерительные щупы и покрутить соответствующую ручку.

Хотя у цифровых мультиметров ноль выставлять не требуется, но соединять щупы все равно приходится: это еще одно хорошее правило пользования прибором. Тем самым проверяется в первую очередь целостность щупов (штатные щупы обрываются очень часто), а заодно и ноль шкалы. Если мультиметр находится в режиме «прозвонки» (как показано на рисунке 5), раздается звуковой сигнал.

Рисунок 5. Мультиметр в режиме «прозвонки»

Звуковой сигнал раздается лишь в том случае, если сопротивление между измерительными щупами не превышает 47…50Ω. Это свойство используется при проверке целостности проводников и дорожек на печатных платах. С режимом прозвонки проводов совмещен и режим проверки полупроводников.

Если входные щупы не замкнуты, или в исследуемой схеме обрыв, или проверяемый диод включен в обратной полярности, на дисплее мультиметра высвечивается 1, как показано на рисунке 6.

Рисунок 6. Мультиметр показывает обрыв

То же самое можно увидеть на дисплее, если попытаться сопротивление 200КОм измерить на пределе 200Ом. Другими словами измеряемое сопротивление выше, чем предел измерения, прибор «думает», что цепь разорвана.

Такая же картина будет, если напряжение 24В измерять на диапазоне 20, – прибор зашкалил. Только не надо на диапазон 20 подавать напряжение вольт 100…200, поскольку прибор может не выдержать такого издевательства и просто сгорит.

Измерение сопротивлений

Пока не ушли далеко от рисунка 5, рассмотрим, как измерить сопротивление резисторов или высокоомных проводников. Для переключения в режим измерения сопротивлений достаточно повернуть переключатель режимов работы по часовой стрелке, где имеется несколько пределов.

  • 200Ω
  • 2000Ω
  • 20k
  • 200k
  • 2000k

Первые два предела содержат символ Ω, что говорит о том, что цифры на дисплее покажут величину сопротивления в Омах. На пределе 200Ω можно измерить сопротивление резисторов величиной до 200Ω, предел 2000Ω предназначен для измерения сопротивлений до 2КОм.

Если на измеряемом резисторе маркировка 1К5, то прибор покажет 1350…1650 Ω, сказывается допуск резистора ±10%. Об этом надо помнить при измерении сопротивлений.

Остальные три предела содержат букву k (хотя должно быть K), и результат измерений получится в килоомах. Предел 2000k позволяет измерить сопротивления до 2MΩ, результат измерения показывается в килоомах.

При измерении резистора с номиналом 1MΩ на дисплее можно увидеть результат 995…1000, опять же сказывается допуск. Резистор с номиналом 560K покажет 560.

Если же на этом пределе измерять резистор 5K6, то на индикаторе будет только 5, – дробная часть числа просто отбрасывается. Более точных результатов в этом случае можно достичь, если проводить измерения на пределе 20K: на дисплее индицируется 5,61. Поэтому всегда надо выбирать предел, обеспечивающий более точный результат.

Если при измерении токов и напряжений измерения рекомендуется начинать с максимального предела из опасений сжечь прибор, то при измерении сопротивлений следует действовать как раз наоборот, начиная измерения с самого меньшего предела. Почему? Все достаточно просто.

Предположим, что установлен предел измерения сопротивлений 200Ω, а сопротивление измеряемого резистора (будем считать, что оно нам неизвестно) 51КОм. Совершенно очевидно, что пределы 200Ω, 2000Ω, 20k маловаты для измерения такого сопротивления, и на дисплее покажется единица (рис. 6). И только, когда произойдет переключение на предел 200k, получится достоверный результат. Дальнейшее переключение пределов уже не потребуется.

Проверка диодов и транзисторов

Проводится в режиме «прозвонки», как показано на рисунке 5. Для примера на рисунке 7 показано подключение низкочастотного выпрямительного диода 1N4007 (прямой ток 1А, обратное напряжение 1000В).

Рисунок 7. Проверка выпрямительного диода в прямом направлении

Широкое светлое кольцо на правом конце диода, как правило, символизирует вывод катода, таким образом, щупы подключены в проводящем направлении. При этом на дисплее высвечивается прямое падение напряжения на p-n переходе диода, что соответствует полупроводникам на основе кремния. Результат показан на рисунке 8.

Рисунок 8. Прозвонка диода в прямом направлении

Если таким же образом прозвонить диод с барьером Шоттки, то результат получится несколько иной.

Рисунок 9. Прямое падение напряжения на диоде с барьером Шоттки

Если щупы поменять местами, то диод окажется включенным в обратном направлении, на дисплее появится единица, как на рисунке 6. Такие результаты получаются, если диод исправен. Но возможны и еще два варианта.

Если при подключении щупов прибор запищит, раздастся звуковой сигнал, то диод просто замкнут накоротко, или пробит. При переключении щупов в обратную полярность, звуковой сигнал, скорее всего, не прекратится.

Другой вариант, – независимо от направления включения щупов на дисплее высвечивается единица. В этом случае говорят, что диод находится в обрыве, или попросту сгорел, что называется, до дыр. В точности также при прозвонке мультиметром ведут себя p-n переходы транзисторов. Проверить их ничуть не сложнее, чем отдельный диод.

Как проверить биполярный транзистор

При прозвонке транзистора мультиметром транзистор следует рассматривать не как усилительный прибор со всеми присущими ему свойствами, а как последовательно соединенные, к тому же встречно диоды, как показано на рисунке 10.

Рисунок 10. Транзистор, как последовательно соединенные диоды. Схема для прозвонки

Теперь к выводу базы надо подключить красный (плюсовой) вывод омметра, а черным коснуться по очереди выводов эмиттера и коллектора, показания будут такими же, как при прозвонке диода в прямом направлении. Процесс измерения и результат показаны на рисунках 11 и 12.

Рисунок 11. Зажимы «крокодил» всегда помогут

Рисунок 12. На дисплее показывается падение напряжения на p-n переходах транзистора при прямом включении омметра

Если вместо красного щупа к базе подключить черный, то переходы сместятся в обратном направлении, закроются, и на дисплее появится единица, как будто при обрыве. Именно так ведет себя при проверке исправный транзистор.

Но может случиться, что при прозвонке p-n перехода раздастся звуковой сигнал, или высветится единица при любом направлении включения измерительных щупов. Это говорит о том, что транзистор неисправен.

Даже при исправном поведении коллекторного и эмиттерного переходов судить об исправности транзистора еще рано. Следует не забыть прозвонить в обоих направлениях выводы К-Э. В любом направлении на дисплее должна показаться все та же единица. Но иногда случается, что даже при исправных переходах Б-Э, Б-К выводы К-Э замкнуты накоротко и слышится звуковой сигнал.

Сказанное справедливо для транзисторов структуры n-p-n. Теми же соображениями следует руководствоваться и при проверке p-n-p транзисторов, но в этом случае красный и черный щупы придется поменять местами.

Ранее ЭлектроВести писали, что Президент Владимир Зеленский обратился с просьбой к премьер-министру Украины Денису Шмыгалю с просьбой принять меры для сбалансированной работы энергосистемы Украины, в том числе за счет ограничения импорта электроэнергии из России и Беларуси.

По материалам: electrik.info.

Как проверить диод – как с помощью мультиметра проверить работоспособность диода

Диод полупроводникового типа относится к тем электронным приборам, которым свойственна проводимость только в одну сторону.

Что такое полупроводниковый диод

Пользователи часто сталкиваются с вопросом, как проверить диод. Для того чтобы проверить, нормально ли диод функционирует, лучше всего воспользоваться методом контроля его состояния при помощи цифрового мультиметра. У всех диодов есть два выхода. Один из них – анод – со знаком плюс, а другой – катод – со знаком минус.

С физической точки зрения любой диод – это переходное устройство типа p-n. Следует знать, что приборы с полупроводниковой системой могут иметь несколько таких переходов (динистор имеет 3 перехода). Тем временем, обычный диод с полупроводниковой системой представляет собой самый элементарный электронный прибор из всех существующих, в основе которого лежит один такой переход. Следует также помнить, что диод с полупроводниковой системой может полностью проявить свои физические свойства исключительно после того, как он будет включен на полную силу.

Включение на полную силу подразумевает тот факт, что анод конкретного диода был подключен к напряжению со знаком плюс, а катод – к напряжению со знаком минус. Только тогда происходит полное открытие диода и его переход начинает проводить электрический док. Если сделать все наоборот и подключить к аноду диода минусовое напряжение, а к катоду – плюсовое, то данный диод будет считаться закрытым и не будет пропускать через себя электрический ток. Этот процесс будет длиться до тех пор, пока напряжение в приборе не достигнет предельной отметки, что повлечет за собой разрушение кристаллической основы полупроводника. Таким образом, принцип работы диода – проводимость в одну сторону – подтверждается.

Ответ на вопрос: «Как проверить диод мультиметром?» – очень прост. В большинстве случаев любой современный цифровой тестер (мультиметр), который можно сейчас найти в продаже, обеспечен функцией проверки физической исправности диодов. Этим свойством можно воспользоваться в ситуации, когда требуется проверка работоспособности транзистора.

Во время проверки работоспособности прибора на экране появляется не значение сопротивления перехода, а так называемое «пробивное» напряжение в диоде. Это означает: если превысить данный порог, переход откроется, и диод начнет работать. Как правило, значение этого показателя находится в диапазоне от ста до восьмидесяти милливольт. Они и будут отображены на мониторе устройства. Если же поменять местами выводы мультиметра (с отрицательного на положительный и наоборот), то монитор не должен ничего показывать. Это будет свидетельством того, что диод не пропускает ток в другую сторону, следовательно, функционирует нормально.

Как проверить диод

Для того чтоб облегчить процесс проверки, желательно иметь при себе макетную плату. Прежде всего, следует убедиться, что вы не касаетесь выходов диода и щупов тестера обеими руками. Так поступать нельзя, ведь тогда на результаты измерений повлияет и ваше тело – добавится его сопротивление. Поэтому все необходимо держать только одной рукой – тогда в цепь измерения войдут только необходимые для этого элементы.

Об этой особенности не стоит забывать и при измерении прочих приборов, к примеру, конденсаторов или резисторов. Начать стоит с проверки во время прямого подсоединения. Для этого положительный щуп мультиметра (он красного цвета) нужно подсоединить к аноду диода, а отрицательный щуп (он черного цвета) подсоединить к катоду. Выход катода находится с той стороны устройства, на которую нанесено кольцо белой краской.

Так и отмечается выход катода у большинства диодов современного образца. Если все прошло удачно, и монитор отобразил нормальное значение напряжения, то можно проверять диод, поменяв контакты местами. Стоит отметить, что диоды таки осуществляют пропуск электрического тока в обратном направлении, но в таких малых количествах, что этот показатель никогда не учитывается в расчетах. Так что если подсоединить к аноду щуп черного цвета, а к катоду – красного, то дисплей должен показать значение «один». Это будет говорить о том, что диод функционирует абсолютно нормально.

Возможные неисправности

Полупроводниковым диодам, как правило, свойственны два типа неисправностей: пробивание перехода и обрыв перехода. О них стоит знать следующее:

  • Пробивание перехода. В этом случае диод станет самым обычным проводником и получит свойство пропускать электрический ток как в одном направлении, так и в другом. Об этом пользователю может рассказать визжащий буззер его тестера, а монитор покажет величину сопротивления, которая не свойственна данному диоду. Она будет необычно маленькой
  • Обрыв перехода. Если случился обрыв перехода, исследуемый диод не будет пропускать электрический ток ни в одном, ни в другом направлении. В такой ситуации монитор мультиметра всегда будет демонстрировать цифру «один». Если это произойдет, исследуемый диод станет изолятором. Однако случаются ситуации, когда абсолютно нормально функционирующему диоду ставят диагноз «обрыв».   Это случается, в основном, тогда, когда используется тестер с испорченными или просто поношенными щупами. Этот момент нужно контролировать, ведь их провода часто подвергаются механическим воздействиям, что приводит к обрыву

Что стоит знать про  пробивное напряжение

Значение пробивного напряжения у большинства германиевых диодов находится в диапазоне от трехсот до четырехсот милливольт. К примеру, часто используемый диод модели Д9, который также применяется как детектор в устройствах радиоприемников, характеризуется этим показателем в размере четырехсот милливольт.

Вот основные типы диодов и напряжения, которые им соответствуют:

  • Диоды из кремния.  Им свойственно самое большое напряжение пробоя – от четырехсот до восьмисот милливольт
  • Диоды из германия. Имеют среднее напряжение пробоя в размере от трехсот до четырехсот милливольт
  • Диоды Шоттки. Их напряжение пробоя составляет от ста до двухсот пятидесяти милливольт

Руководствуясь данной методикой, можно не только проверить, насколько хорошо диод функционирует, но и приблизительно выяснить, какой материал служил сырьем для его изготовления. Определить это можно, узнав величину напряжения на пробой.

Где можно заказать проверку диода

Если у вас есть опасения, что вы не сможете самостоятельно проверить исправность диода при помощи мультиметра, лучше всего будет обратиться к специалистам. Воспользовавшись услугами платформы Юду, вы можете всего за десять минут заказать услуги мастера для проверки диода мультиметром.

Это можно сделать следующими способами:

  • Воспользоваться мобильным приложением Юду, чтобы заказать необходимую услугу
  • Самостоятельно отыскать интересующую вас услугу в каталоге платформы Юду и связаться с мастером
  • Оформить заявку, заполнив соответствующую форму прямо на этой странице, дождаться, когда специалист на нее откликнется, и позвонить ему

На платформе Юду вы не будете ограничены в выборе мастера и сможете воспользоваться услугами именно того специалиста, которого сочтете наиболее квалифицированным. Все исполнители Юду прошли специальную проверку во время регистрации на сайте и смогут гарантировать высокое качество производимых работ.

Цифровой мультиметр с девятью функциями, тестер напряжения. Может тестировать постоянное напряжение, переменное напряжение, постоянный ток, переменный ток, емкость, звуковую целостность, сопротивление, тесты транзисторов и диодов

BAMMD3 | Девятифункциональный цифровой мультиметр, тестер напряжения. Может тестировать постоянное напряжение, переменное напряжение, постоянный ток, переменный ток, емкость, звуковую целостность, сопротивление, тесты транзисторов и диодов

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

• Обладает легко читаемым цифровым дисплеем 2–3 / 4 дюйма
• Обновления 2,5 раза в секунду
• Индикатор низкого заряда батареи
• Индикатор превышения допустимого диапазона
• Включает два 36-дюймовых измерительных провода CCA 18 калибра

Девятифункциональный цифровой мультиметр

BAMMD3 обеспечивает точные измерения для различной электроники. Его 9 функций позволяют тестировать постоянное напряжение, переменное напряжение, постоянный ток, переменный ток, емкость, звуковую целостность, сопротивление, тесты транзисторов и диодов. Этот цифровой мультиметр оснащен легко читаемым цифровым ЖК-дисплеем с емкостью 1999, автоматической настройкой нуля и имеет кнопку удержания данных, которая легко сохраняет информацию.

Подробнее о продукте:

  • Характеристики легко читаемый цифровой дисплей 2–3 / 4 дюйма
  • Обновления 2,5 раза в секунду
  • Индикатор низкого заряда батареи
  • Индикатор превышения допустимого диапазона
  • Включает два 36-дюймовых.Измерительные провода CCA 18 калибра
  • Ударопрочный корпус с мягкой накладкой для удобного захвата
  • Источник питания: 9 В, одна батарея
  • Тип батареи: NEDA 1604 6F22
  • Диапазон частот: 40 Гц – 450 Гц
  • Измерение падения напряжения: 200 мВ
  • Чувствительность: 100 мВ
  • Размеры: 3,5 дюйма Ш x 1,38 дюйма Г x 7,5 дюйма В
  • Годовая гарантия производителя
Дополнительная информация
Производитель Belva
UPC 818060014376
Цвет желтый
Товар возвращается Этот предмет можно вернуть

Черная пятница – 10% скидка на всем сайте | Код объявления: BLKF10

. Copyright © 2011-2020 ООО «111×7 Трейдинг», dba Belva – Все права защищены.

Проверка диодов мультиметром

В электронных устройствах диод – это двухконтактный электронный сегмент, который передает электрический поток только в одном направлении. В основном используется термин полупроводниковый диод или диод с PN переходом. Это кристаллический кусок полупроводникового материала, связанный с двумя электрическими клеммами. Диод вакуумной трубки (в настоящее время минимально используемый, за исключением некоторых мощных достижений) представляет собой вакуумную лампу с двумя анодами: пластиной и катодом.

PN Соединительный диод

Наиболее широко признаваемая способность диода заключается в том, чтобы позволить электрическому току идти в одном направлении (так называемое прямое направление диода), и в то же время блокировать ток в другом направлении (обратном направлении).Следовательно, диод можно рассматривать как электронную адаптацию обратного клапана. Это однонаправленное проведение тока известно как выпрямление, которое используется для преобразования переменного тока (AC) в постоянный (DC). Это выпрямление очень полезно в электронных схемах, потому что большинство схем работают на постоянном токе.

Но диоды могут иметь более сложное поведение при использовании в схеме, чем базовое двухпозиционное действие. Эта сложность связана с нелинейными электрическими атрибутами, которые можно настроить, изменив развитие их пересечения P-N.Чтобы преодолеть эту сложность, были созданы диоды специального назначения. Они могут выполнять множество различных функций.

Некоторые примеры:

  • Специфический диод, который используется для регулирования напряжения (стабилитроны).
  • Туннельный диод показывает отрицательное сопротивление, что делает его полезным в некоторых схемах.

История

Диод был первой реализацией полупроводниковых материалов. Выпрямительные свойства кристаллов диода были впервые представлены миру немецким физиком Фердинандом Брауном в 1874 году. Примерно в 1906 году были разработаны диоды для кошачьих усов, сделанные из минеральных кристаллов, таких как галенит, и стали первым полупроводниковым диодом. Сегодня большинство диодов изготовлено из кремния, однако для изготовления диода используются разные полупроводники, например, германий, выводы уникальны, и важно, как вы подключаете диод к схеме.Итак, вам нужно идентифицировать анодный (+) и катодный (-) выводы. Для идентификации вывода диода очень полезен цифровой мультиметр (DMM), но на упаковке диода указано, какая клемма является анодом, а какая – катодом. Диод позволяет току течь в анод (+), точно так же, как ток течет в сторону более высокого напряжения резистора.

Проверка полярности диода с помощью цифрового мультиметра

Если на дисплее цифрового мультиметра отображается низкое сопротивление, это означает, что диод находится в прямом смещении.Это низкое сопротивление показывает, что клемма, подключенная к положительной клемме или красному проводу мультиметра, является анодом. Еще одна клемма, которая подключена к отрицательной клемме или черному проводу мультиметра, – это катод.

Тестирование диода при прямом смещении

Если на дисплее цифрового мультиметра отображается высокое сопротивление, это означает, что диод имеет обратное смещение. Эта клемма с высоким сопротивлением, которая подключена к положительной клемме или красному проводу мультиметра, является катодом.Еще одна клемма, которая подключена к отрицательной клемме или черному проводу мультиметра, – это анод.

Тестирование диода при обратном смещении

Примечание. Если диод закорочен, мультиметр показывает на дисплее нулевое сопротивление, затем проверьте диод в точке непрерывности и проверьте, не было ли короткое замыкание, затем звук мультиметра продолжает звучать.

Как проверить электрические компоненты с помощью мультиметра

При работе с электрическими компонентами или в электрической среде поиск и устранение неисправностей и тестирование устройств для оценки их состояния жизненно важны для поддержания безопасного и эффективного рабочего места.Мультиметры – один из наиболее распространенных инструментов, используемых для проверки электрических компонентов, и он жизненно важен для любого набора инструментов. И аналоговые, и цифровые мультиметры могут дать вам самые разные показания; В этом руководстве мы рассмотрим основные инструкции по тестированию электрических компонентов с помощью цифрового мультиметра.

Здесь мы расскажем обо всем, что вам нужно знать об использовании мультиметра, а также о безопасном тестировании и поиске и устранении неисправностей с помощью стендов ESD, а также в электрической лаборатории или в окружающей среде, где размещена электроника, чувствительная к окружающей среде.

Что такое мультиметр?

Мультиметр – это инструмент, используемый для измерения нескольких функций электрического компонента с целью оценки его состояния. Мультиметры используются для устранения неисправностей электроники, определяя, где могут быть проблемы с подключением в данной электронике, и диагностируя тип проблемы – или, по крайней мере, указывая технику, каким должен быть их следующий шаг. Среди различных функций мультиметры чаще всего используются для проверки целостности цепи, сопротивления и напряжения:

Непрерывность

Проверка целостности выполняется, чтобы определить, соединены ли два элемента электрически, позволяя электрическому току течь от одного к другому.При проверке целостности вы помещаете щупы мультиметра по обе стороны от компонента. Если результирующее значение равно «0» или около него, компонент является непрерывным. Значение «1» или «разомкнутый контур» указывает на то, что компонент не является непрерывным и не позволяет электричеству проходить через него.

Сопротивление

Испытание сопротивления выполняется, чтобы определить, сколько тока теряется во время его прохождения через электрический компонент. Различные детали и компоненты имеют разные сильные стороны, поэтому, прежде чем тестировать деталь, вам необходимо знать, какое сопротивление должен иметь .Перед проверкой сопротивления всегда отключайте любое устройство или компонент от источника энергии. Как и при измерении целостности цепи, проверка сопротивления включает размещение щупов мультиметра по обе стороны от компонента, чтобы получить показания.

Напряжение

Испытание напряжением выполняется для оценки силы электрического тока. Как и при проверке сопротивления, проверка напряжения требует, чтобы вы заранее знали ожидаемый диапазон напряжения, чтобы правильно настроить мультиметр и знать, указывает ли показание на проблему или нет.Процесс тестирования напряжения аналогичен другим тестам мультиметра, но отдельные мультиметры могут поставляться с конкретными инструкциями.

Использование мультиметра

Мультиметры

позволяют легко автоматически проверять состояние различных электрических компонентов, но вам нужно научиться правильно настраивать и использовать мультиметр для получения наиболее точных показаний. Сначала определите, какой тип теста вы выполняете, и выберите соответствующую настройку. Если вы проверяете сопротивление, вам нужно будет выбрать настройку Ом, тогда как вам нужно будет выбрать либо переменный, либо постоянный ток, если вы измеряете напряжение.

При использовании мультиметра наиболее важным шагом, о котором следует помнить, является выбор напряжения или диапазона, который будет на выше , чем ожидаемое значение компонента, который вы планируете тестировать. Это обеспечит точность показаний и поможет сохранить инструменты и оборудование в безопасности. Наконец, перед разборкой всегда отключайте любое устройство, которое вы планируете тестировать или устранять неполадки, от источника питания.

Проверка электрических компонентов

Электрические устройства могут выйти из строя или выйти из строя в огромном количестве мест, поэтому иногда бывает трудно найти источник проблемы.С помощью таких инструментов, как мультиметр, вы можете тестировать отдельные компоненты устройства, помогая выявить проблему, тестировать компоненты перед использованием, выполнять плановое тестирование и ремонт и многое другое.

Аккумулятор

Перед заменой компонентов или капитальным ремонтом устройства первый шаг, который делают большинство технических специалистов, – это проверить аккумулятор устройства. Используя мультиметр для проверки напряжения аккумулятора, вы можете определить, полностью ли он заряжен, нуждается в подзарядке, перегорел, вот-вот перегорит и т. Д.Проверяя аккумулятор на его напряжение, вы можете исключить определенные проблемы с электричеством, отслеживать, когда батареи нуждаются в замене, и обеспечивать правильное питание ваших устройств.

Кабели и провода

Кабели и провода должны быть протестированы перед использованием или добавлением к устройству, но также могут быть протестированы после того, как они уже были установлены. Кабели проверяются на непрерывность, оценивая их способность передавать электрический заряд и переносить его из одного места в другое.

Конденсаторы и индукторы

Первый шаг при проверке конденсатора или катушки индуктивности – убедиться, что устройство разряжено.Настройте мультиметр на измерение сопротивления и подключите щупы к клеммам. Если счетчик показывает «открытая линия», прибор находится в хорошем состоянии. Если изменений нет и на глюкометре нет показаний, прибор неисправен.

Диоды

Отключите диод от источника питания и убедитесь, что он разряжен. Установите мультиметр в режим «проверка диодов» и подключите щупы измерителя к выводам диодов. Протестируйте и запишите чтение. Затем переверните тестовые щупы и повторите тест, также отметив это показание.

Если первое показание показывает 0,5–0,8 В (кремний) или 0,2–0,3 В (германий), диод в хорошем состоянии. Если обратный тест показывает OL (разомкнутая линия), значит, диод находится в хорошем состоянии. Если показания показывают OL в обоих направлениях, диод не работает. Если измеритель показывает значение около 0,4 В в обоих направлениях, диод короткий и его необходимо заменить.

Предохранитель

Подключите щупы мультиметра к предохранителю и установите измеритель в режим «сопротивления».Если показание показывает 0, предохранитель исправен. Если показание показывает «бесконечно», это указывает на проблему и, возможно, необходимо заменить предохранитель.

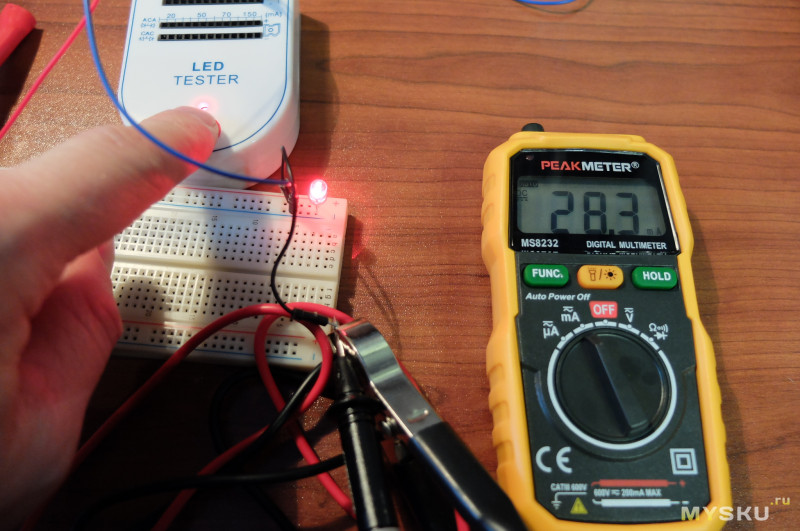

Светодиоды

Сначала отключите светодиод от источника питания. Установите мультиметр в режим «проверка диодов» и подключите щупы к клемме светодиода. Если светодиод светится, значит, он в хорошем состоянии – любой другой результат указывает на неисправность или отсутствие заряда.

Реле

Установите мультиметр на «целостность», затем подсоедините щупы измерителя к клеммам катушки реле.Если мультиметр издает звук или показывает непрерывность цепи, катушка в хорошем состоянии. Если счетчик не показывает изменений или не показывает целостность цепи, реле повреждено и требует замены.

Резисторы

Установите мультиметр на «сопротивление», затем присоедините щупы измерителя к обоим концам резистора. Если счетчик показывает точное значение сопротивления fo с допуском в процентах, резистор в хорошем состоянии. Если счетчик показывает «бесконечность», это может быть дефект или резистор сломан и его необходимо заменить.

Переключатели и кнопки

Установите переключатель или кнопку в положение ВКЛ. Установите мультиметр на «сопротивление», затем подсоедините щупы измерителя к обоим выводам переключателя или кнопки. Этот тест должен дать показание «0». Затем нажмите кнопку или поверните переключатель, чтобы перевести его в положение «ВЫКЛ.», Затем повторите проверку. Этот тест должен дать значение «бесконечное».

Если оба теста дают показание 0 или оба теста дают бесконечное значение, переключатель или кнопка неисправны и нуждаются в замене.

Транзисторы

Используя мультиметр, вы можете проверить базу, коллектор и эмиттер транзистора. Ознакомьтесь с этим руководством, чтобы получить полное описание каждого из этих тестов.

Электродиссипативные верстаки

Статическое электричество – это электричество, которое может прыгать между объектами / поверхностями, накапливаться и вызывать статический разряд – может сильно мешать работе с электрическими компонентами. Статическое электричество может быть разрушительным и опасным как для электрических компонентов, так и для чувствительных электронных устройств, а также может приводить к искажению или формированию ложных результатов при измерениях с помощью мультиметра.Чтобы обеспечить точность результатов и защитить чувствительную электронику от внезапного статического удара, оснастите свою лабораторию, исследовательский центр или производственное предприятие рабочими столами, рассеивающими статическое электричество.

Материалы, рассеивающие статическое электричество, специально разработаны для создания безопасной контролируемой среды, в которой статическое электричество может быть заземлено и нейтрализовано, предотвращая его передачу на другие объекты, такие как чувствительная электроника. Материалы, рассеивающие статическое электричество, снижают риски, связанные со статическим электричеством, тремя простыми способами.

Во-первых, эти материалы классифицируются как «антистатические», что означает, что они уменьшают возникновение статического электричества и являются полустойкими к его накоплению. Затем материалы, рассеивающие электростатический заряд, создают путь, по которому статическая энергия может перемещаться медленно и контролируемым образом. Наконец, материалы, рассеивающие электростатический заряд, заземляют энергию, нейтрализуя ее.

В OnePointe Solutions мы предлагаем индивидуальные рабочие столы, изготовленные из высококачественного ламината ESD, который помогает создать безопасную среду тестирования.Наши рабочие места ESD не только рассеивают электростатический заряд, но и обладают широким набором функций, которые позволяют создавать полностью оптимизированные рабочие места. Оснастите свой ESD-совместимой электроникой, модульными стеллажами, регулируемыми функциями и множеством других настраиваемых функций. Сотрудничайте с командой дизайнеров OnePointe Solutions, чтобы настроить ваше предприятие в соответствии с вашими конкретными потребностями, и воспользуйтесь преимуществами нашего многолетнего опыта разработки качественной мебели для исследовательских, производственных, образовательных и опытно-конструкторских центров по всей стране.

Нужна помощь в создании лаборатории ESD?

Позвоните нам по телефону (866) 222-7494, чтобы поговорить со специалистом по дизайну сегодня!

ЖК-дисплей Цифровой мультиметр с зажимом для непрерывности диода с автоматическим / ручным диапазоном

ЖК-дисплей Цифровой мультиметр с зажимом для проверки диодов с автоматическим / ручным диапазоном

Описание

Цифровые клещи с автоматическим и ручным управлением диапазоном, непрерывностью и тестированием диодов

Характеристики

Прибор этой серии представляет собой небольшие портативные цифровые токоизмерительные клещи 3 1/2, отличающиеся стабильными, высоконадежными и устойчивыми к падению характеристиками.

Он снабжен ЖК-дисплеем для четкого чтения.

Конструкция схемы использует двойной интегральный аналого-цифровой преобразователь LSI в качестве ядра под защитой схемы защиты от перегрузки, что делает его превосходным и удобным инструментом.

Его можно использовать для измерения постоянного и переменного напряжения, постоянного тока, сопротивления, диодов и проверки целостности цепи.

Цифровые клещи оснащены подсветкой ЖК-дисплея.

В частности, он имеет функцию удержания максимального значения, функцию автоматического / ручного выбора диапазона и рабочую подсветку, которая проста в использовании.

Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИАПАЗОН ТОЧНОСТЬ
PM2008A PM2008B
Напряжение постоянного тока 200 мВ / 2 В / 20 В / 200 В ± (0,8% + 2)
400 мВ / 4 В / 40 В / 40 В ± (0,8% + 2)
600 В ± (1.0% + 2) ± (1,0% + 2)
Напряжение переменного тока 2 В / 20 В / 200 В ± (1,0% + 5)
4 В / 40 В / 40 В ± (1,0% + 10)
600 В ± (1,2% + 5) ± (1,2% + 10)
Переменный ток 2А / 20А / 200А / 600А ± (3,0% + 15)
4A / 40A / 400A / 600A ± (3.0% + 10)
Сопротивление 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 20 МОм ± (1,2% + 2)
400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм ± (1,2% + 2)
40 МОм ± (2,0% + 5)
Емкость 50 нФ / 500 нФ / 5 мкФ / 50 мкФ / 100 мкФ ± (3,0% + 5)
Частота 50 Гц / 500 Гц / 5 кГц / 50 кГц / 100 кГц ± (1.0% + 3)
Рабочий цикл 1% ~ 99% ± (3,0% + 2)
Температура (℃) -20 ℃ ~ 750 ℃ ​​ ± (2,0% + 2)
ХАРАКТЕРИСТИКА PM2008A PM2008B
Дисплей 2000 отсчетов 4000 отсчетов
Автоматический и ручной диапазон
Удержание данных
Рабочий свет
Тест диодов
Макс
Непрерывность
Подсветка
ОБЩЕЕ
Блок питания 1.5 (AAA) × 3 батареи
Масса Прибл. 245 г
Размер 207 мм × 79 мм × 35 мм
Размер кулачка φ26 мм
Рейтинг безопасности EN61010-1 EN61010-2-032
EN61326 CAT. 600 В

Обзор Параметры Принадлежности Описание скачать Программное обеспечение скачать

инструкция * 1

Измерительные провода * 2

КОРОБКА * 1

Термопара типа «К» * 1

1.Батарея AAA 5 В * 3

Услуги:

1, Все продукты имеют 12-месячную гарантию, обслуживание не будет взиматься в течение этого периода (за исключением повреждений в результате сбоев, повреждения батареи или поверхности), а стоимость доставки будет нести покупатель.

2, По истечении срока гарантии взимается плата за материалы и услуги, а также взимается плата за доставку.

3. Для продукта, на который не распространяется гарантия, но который уже был отремонтирован, мы предоставим еще три месяца бесплатного обслуживания, если проблема с той же запчастью возникнет снова.

4, Заказчик может обратиться к заказу на обслуживание, чтобы получить дополнительную информацию.

Детальные изображения

НАША ЦЕЛЬ

Мы стремимся производить интеллектуальные инструменты, предоставлять высококачественные услуги и становиться инновационным производителем.

КОМАНДА НИОКР

Наша команда по исследованиям и разработкам имеет более чем 20-летний опыт исследований и разработок в приборостроении.

МИССИЯ

Наша миссия – делать свою работу качественно, чтобы стать надежным деловым другом клиента.S.E.Q (Сервис, Экономическое ценообразование, Качество) – это наша забота, мы знаем, что вам нужно, и мы знаем, что у нас есть.

О НАС

Shenzhen Huayi Instrument Co., Ltd – один из самых известных производителей цифровых измерительных приборов в Китае. Это признанная на национальном уровне высокотехнологичная компания, авторизованная правительством Китая и Шэньчжэня, а также престижный бренд в индустрии измерительных приборов. Технологии, инновации, удовлетворение потребностей клиентов – это наша культура и вечное стремление, а также движущая сила нашего устойчивого развития.Более 20 лет профессиональной команды R&D для обеспечения наших продуктов с использованием передовых технологий.

Как проверить диод в цепи с помощью мультиметра?

Введение

Полупроводниковый диод , также известный как кристаллический диод, имеет очевидную однонаправленную проводимость. Это разновидность электронных компонентов , широко используемых в электрооборудовании для защиты, выпрямления, переключения и многих других приложений.Поэтому довольно часто можно увидеть диоды в повседневных электронных схемах, таких как стабилитроны, светодиоды, фотодиоды и т. Д. Следовательно, необходимо знать, как проверить, правильно ли работает диод или нет.

Как проверить диод с помощью мультиметра

Каталог


Ⅰ Основные сведения о диодах

1.1 Определение анода и катода диода

Анод и катод диода можно отличить с помощью трафаретной печати на печатной плате, как показано ниже:

1) Зубчатый конец – катод диода.

2) Конец с горизонтальной полосой – катод.

3) Конец с белыми параллельными полосами – катод.

4) Один конец треугольной стрелки – катод.

5) Маленький конец вставного диода – это катод, а другой большой конец – это анод.

1.2 Что может вызвать отказ диода?

Распространенными причинами выхода из строя диода являются обрыв цепи, короткое замыкание и нестабильное регулирование напряжения. Среди этих трех типов отказов могут быть признаки.Например, напряжение источника питания повышается, напряжение питания падает до нуля или выход нестабилен. Поэтому для проверки диодов необходимо детально проанализировать конкретные проблемы.

Обычным инструментом измерения диодов является мультиметр, включая измерение в цепи (диод находится на печатной плате) и измерение вне цепи (диода нет на плате). Что касается основного принципа измерения диодов, измеряются прямое сопротивление и обратное сопротивление PN перехода, и основное суждение основывается на их значениях.Следовательно, чтобы хорошо выполнить проверку диодов, необходимо понять основную структуру и принцип работы диодов, а затем понять основные характеристики неисправности диода.

1.3 Анализ общих отказов диодов

1) обрыв цепи

Это означает, что положительный и отрицательный электроды диода были отключены, а прямое и обратное сопротивление диода стало бесконечным. После разомкнутого диода цепь находится в разомкнутом состоянии.

2) пробой напряжения

Это означает, что существует путь между положительным и отрицательным электродами диода, а прямое и обратное сопротивление одинаковы или близки друг к другу (но не бесконечны). После выхода из строя диода действие между положительным и отрицательным электродами всегда может прекратиться, потому что в разных цепях проявляются разные проявления.

3) прямое напряжение

Если прямое сопротивление диода слишком велико, падение напряжения сигнала на диоде будет увеличиваться, что приведет к уменьшению выходного сигнала, и диод будет поврежден из-за нагрева.После того, как прямое сопротивление станет больше, однонаправленная проводимость диода станет плохой.

4) обратное напряжение

Обратное сопротивление диода становится меньше, что означает однонаправленную проводимость диода.

5) снижение производительности

В этом случае диод не имеет явных отказов, таких как обрыв цепи или пробой. Однако, когда ситуация ухудшается, стабильность схемы ухудшается или напряжение выходного сигнала схемы падает.

Ⅱ Как проверить диод мультиметром?

2.1 Цифровой мультиметр и аналоговый мультиметр

При использовании цифрового мультиметра для проверки диода красный датчик соединяется с анодом, а черный датчик соединяется с катодом. В это время измеренное сопротивление является сопротивлением прямой проводимости диода, что прямо противоположно результату тестирования аналогового мультиметра.

2.2 Общие правила тестирования диодов

(1) Прямое сопротивление германиевого диода малой мощности составляет 300 Ом ~ 500 Ом, а кремниевого диода – 1 кОм или более.Первое обратное сопротивление составляет десятки тысяч Ом, а второе больше 500кОм (номинал мощного диода меньше).

(2) О полярности диода можно судить по значениям сопротивления (малое прямое сопротивление и большое обратное сопротивление). Установите мультиметр на блок Ом (обычно используйте блок R × 100 или R × 1k, не используйте блок R × 1 или R × 10k. Блок R × 1 находится в большом токе, легко сжечь лампу , при использовании блока R × 10k может привести к выходу из строя лампы под высоким напряжением).Подключите диод с двумя полярностями к измерительным щупам соответственно и измерьте два значения сопротивления. Когда измеренное значение сопротивления меньше, конец, подключенный к черному проводу, является анодом. Точно так же, когда измеренное значение сопротивления больше, конец, подключенный к черному щупу, является катодом. Если измеренное обратное сопротивление мало, это означает, что диод закорочен, наоборот, если прямое сопротивление большое, это означает, что трубка открыта.В обоих случаях диод не может нормально работать.

(3) Кремниевые диоды обычно имеют прямое падение напряжения 0,6 В 0,7 В, а прямое падение напряжения германиевого диода составляет 0IV 0,3 В. Измеряя прямое напряжение диода, можно судить, что тестируемый диод представляет собой силиконовую трубку или германиевую трубку. Этот метод заключается в подключении резистора (1 кОм) за источником питания, а затем в соединении с диодом в соответствии с характеристикой полярности, чтобы диод стал проводящим прямо.В это время используйте мультиметр для измерения падения напряжения на трубке. Кроме того, он более удобен при динамическом измерении под напряжением.

2.3 Методы тестирования типов диодов

Как проверить стабилитрон? Ниже приведены некоторые идеи.

(1) Обычно используйте низкоомный блок для проверки стабилитрона с помощью мультиметра. Поскольку батарея в измерителе на 1,5 В, этого напряжения недостаточно, чтобы вызвать обратный пробой стабилитрона.Таким образом, прямое и обратное сопротивление должны быть такими же, как у обычного диода.

(2) Измерение значения стабилизации напряжения Vz стабилитрона. При измерении диода напряжение источника питания должно быть больше стабильного напряжения тестируемой трубки. Таким образом, необходимо использовать высокоомный блок мультиметра (R × 10k). В это время батарея в счетчике имеет более высокое напряжение. Когда диапазон мультиметра установлен на высокий барьер, измерьте обратное сопротивление диода.Если измеренное сопротивление равно Rx, значение стабилизации напряжения стабилитрона составляет:

.

В формуле n – это блокировка используемой передачи. Например, если самый высокий электрический барьер

R0 – центральное сопротивление мультиметра.

E0 – максимальное значение напряжения батареи используемого мультиметра.

Пример. Используйте мультиметр MF50 для измерения диода 2CW14.

R0 = 10 Ом, самый высокий электрический барьер R × 10 кОм.

E0 = 15 В, измеренное обратное сопротивление 75 кОм, значение регулирования напряжения:

Если измеренное сопротивление очень большое (близкое к бесконечному), это означает, что тестируемое напряжение Vz больше, чем E0, следовательно, трубка не сломается. Если измеренное сопротивление очень мало (0 или всего несколько Ом), это означает, что измерительные щупы подключены в обратном порядке, а затем просто поменяйте их местами.

  • Светодиоды (LED)

Светоизлучающий диод – это полупроводниковое устройство, преобразующее электрическую энергию в световую.Он отличается небольшими размерами, низким рабочим напряжением и низким рабочим током.

(1) Внутри светодиода имеется PN переход, поэтому светодиод имеет такую ​​же характеристику однонаправленной проводимости. Его обнаружение аналогично измерению обычных диодов.

(2) Используйте передачу R × 1k или R × 10k, и измеряются значения сопротивления переднего и заднего хода. Как правило, прямое сопротивление меньше 50 кОм, а обратное сопротивление больше 200 кОм.

(3) Рабочий ток светодиода – важный параметр. Если рабочий ток слишком мал, светодиод не загорится, а слишком большой, светодиод будет легко поврежден.

(4) Напряжение прямого включения светодиода составляет 1,2 В ~ 2,5 В, а напряжение обратного пробоя составляет около 5 В.

Фотодиод – это полупроводниковый прибор, который может преобразовывать силу света в электрические сигналы.

(1) В верхней части фотодиода есть окно, которое может излучать свет, через который свет попадает на кристалл. При возбуждении света в фотодиоде генерируется большое количество фотоэлектрических частиц, что значительно увеличивает его проводимость и снижает внутреннее сопротивление.

(2) Фотодиод аналогичен стабилитрону. Также работает в обратном состоянии, с обратным напряжением.

(3) Прямое сопротивление фотодиода не меняется со светом.Его обратное сопротивление больше, когда нет света, и становится меньше, когда он подвергается воздействию света. То есть чем сильнее свет, тем меньше обратное сопротивление. Без света обратное сопротивление вернется к исходному значению.

(4) Согласно соответствующему принципу, используйте мультиметр для измерения обратного сопротивления фотодиода. Измените интенсивность света при измерении и наблюдайте за изменением обратного сопротивления фотодиода. Если при смене света обратное сопротивление не изменяется или изменяется меньше, это означает, что трубка вышла из строя.

  • Высокоскоростные переключающие диоды

Метод обнаружения быстродействующих кремниевых переключающих диодов такой же, как и у обычных диодов. Разница в том, что прямое сопротивление этой трубки относительно велико. При измерении с блоком Rxlk значение прямого сопротивления составляет 5 кОм ~ 10 кОм, а значение обратного сопротивления бесконечно.

  • Диоды быстрого восстановления / Диоды сверхбыстрого восстановления

Обнаружение диодов с быстрым и сверхбыстрым восстановлением с помощью мультиметра в основном такое же, как и обнаружение кремниевых выпрямительных диодов в пластиковой оболочке.То есть сначала используйте блок Rxlk, чтобы проверить его однонаправленную проводимость. Обычно величина прямого сопротивления составляет около 4 ~ 5 кОм, а обратное сопротивление бесконечно. Затем используйте блок Rxl, чтобы повторить тест, в это время прямое сопротивление составляет несколько Ом, а обратное сопротивление все еще бесконечно.

  • DIAC (диод для переменного тока) Диоды

Используйте блок Rxlk и измерьте значения прямого и обратного сопротивления диак, которые должны быть бесконечными.Если испытательные щупы заменяются для измерения, стрелка поворачивается вправо, что указывает на то, что в пробирке есть утечка. Другой способ – поместить мультиметр в блок постоянного напряжения. Во время теста встряхните мегомметр, и значение напряжения, показанное мультиметром, будет значением VBO трубки. Затем замените два штифта тестируемой трубки и таким же образом измерьте значение VBR. Наконец, сравните VBO и VBR. Чем меньше разница между абсолютными значениями этих двух значений, тем лучше симметрия диак-диода.

Для двойного TVS значения сопротивления между двумя контактами должны быть бесконечными, когда красный и черный щупы мультиметра меняются случайным образом. В противном случае трубка имеет плохие характеристики или повреждена.

  • Варисторные диоды высокочастотные

а. Определите полярность диода

Отличие высокочастотных варисторных диодов от обычных диодов в том, что их цветовой код отличается. Обычно он черный из обычных диодов, в то время как высокочастотные варисторные диоды светятся.Его правила полярности аналогичны правилам обычных диодов. То есть конец с зеленым кольцом – это катод, в противном случае – анод.

г. Измерьте прямое и обратное сопротивление

Конкретный метод такой же, как и метод измерения обычных диодов. Используя блок Rxlk мультиметра AM-500, прямое сопротивление составляет 5 кОм 55 кОм, а обратное сопротивление бесконечно.

При использовании блока Rx10k, независимо от того, как заменяются красный и черный измерительные провода для измерения, сопротивление между двумя контактами варакторного диода должно быть бесконечным.Если во время измерения мультиметр слегка отклоняется вправо или значение сопротивления равно нулю, это означает, что в тестируемом варакторном диоде есть утечка или он вышел из строя. Независимо от потери емкости варакторного диода или внутреннего обрыва цепи, их невозможно обнаружить с помощью мультиметра. При необходимости можно использовать метод замены для осмотра и принятия решения.

  • Инфракрасные светодиоды (IRED)

Вставьте мультиметр в блок Rxlk и измерьте прямое и обратное сопротивление диода IRED.Как правило, прямое сопротивление должно быть около 30 кОм, а обратное сопротивление должно быть выше 500 кОм. Значит, трубка может нормально работать. Чем больше обратное сопротивление, тем лучше.

а. Идентификация внешнего вида: диодный катод / анод

(1) Обычные инфракрасные приемные диоды имеют черный цвет. Кроме того, в верхней части корпуса инфракрасного приемного диода имеется небольшая наклонная плоскость. Обычно штифт с одним концом наклонной плоскости является отрицательным полюсом, а другой конец – положительным полюсом.

(2) Используйте блок Rxlk для проверки сопротивлений между двумя контактами. Когда диод работает нормально, значения сопротивления двух выводов различаются. И несколько раз обменяйте тестовые провода, чтобы получить несколько пар значений. Согласно меньшему значению сопротивления, вывод, подключенный к красному щупу, является катодом, а вывод, подсоединенным к черному щупу, является анодом.

г. Обнаружение производительности

Используйте мультиметр для измерения прямого и обратного сопротивления инфракрасного приемного диода.По значениям сопротивления можно судить предварительно, поврежден ли диод.

Используйте блок мультиметра Rxlk и определите порядок контактов лазерного диода в соответствии с методом обнаружения обычных диодов. Поскольку прямое падение напряжения лазерного диода больше, чем у обычного диода, при обнаружении прямого сопротивления стрелка мультиметра слегка отклоняется вправо, а обратное сопротивление бесконечно.

  • Однопереходный транзистор (UJT)

а. Дискриминация электродов

На основе блока R × 1k используйте двухметровые ручки для измерения прямого и обратного сопротивления между любыми двумя из трех электродов (база B1 и база B2, а также эмиттер E) диода ujt. Измеренные значения сопротивления между двумя электродами составляют 2 ~ 10 кОм, кроме того, B1 и B2 будут разными.

г. Судебное решение

О рабочих характеристиках ujt-диода можно судить, измерив нормальное сопротивление между его выводами.Используйте барьер R × 1k, черный измерительный провод подключается к эмиттеру E, а красный измерительный провод подключается к двум базовым электродам по очереди. Обычно значение сопротивления должно составлять от нескольких тысяч до десяти тысяч Ом. Напротив, красный измерительный провод подключается к эмиттеру E, а черный измерительный провод подключается к двум базовым электродам по очереди, и при нормальных условиях сопротивление должно быть бесконечным. Значения прямого и обратного сопротивления между двумя базами находятся в диапазоне 2 ~ 10 кОм.Если они сильно отличаются от нормального значения, диод поврежден.

Ⅲ Пример анализа

3.1 Проверка диода в цепи

a. Проверка диодов аналоговым мультиметром

Все следующие измерения основаны на кремниевых диодах. Если это германиевый диод, прямое и обратное сопротивление диода уменьшатся.

1) Измерьте прямое сопротивление FR

На следующем рисунке представлена ​​принципиальная электрическая схема для измерения прямого сопротивления диода аналоговым мультиметром:

Дайте результат следующим образом:

Показатель

Описание

Используйте блок R × 1k для измерения диода, прямое сопротивление составляет несколько тысяч Ом, а стрелка показывает стабильность.Если стрелка немного покачивается, это означает, что термостабильность диода плохая.

Если стрелка при измерении прямого сопротивления показывает сотни кОм, это означает, что диод открыт.

Если стрелка показывает десятки кОм, это означает, что диод имеет большое прямое сопротивление и плохие характеристики диода.

Описание измерения прямого сопротивления:

Прямое сопротивление (FR)

Описание

тысяч Ом

Обычный

Ноль или намного меньше нескольких тысяч Ом

Разбивка

Сотни килограммов

Большой FR, диод открыт

Десятки килоом

Большая передняя, ​​плохие передние характеристики

Указатель нестабилен

Плохая стабильность


2) Измерьте обратное сопротивление RR

На следующем рисунке представлена ​​принципиальная электрическая схема для измерения обратного сопротивления диода аналоговым мультиметром:

Дайте результат следующим образом:

Показатель

Описание

При измерении обратного сопротивления значение должно составлять несколько сотен кОм.Чем больше значение сопротивления, тем стабильнее индикатор.

Если обратное сопротивление составляет всего несколько тысяч Ом, это означает, что диод вышел из строя и потерял однонаправленную проводимость.

Описание измерения обратного сопротивления

Обратное сопротивление

Описание

Сотни килограммов

Обычный

Ноль

Разбивка

Намного меньше нескольких сотен тысяч Ом

Обратная характеристика диода не очень хорошая.

Указатель не двигается

Диод открыт. Примечание: обратное сопротивление некоторых диодов очень велико, в настоящее время нет уверенности в том, что диод открыт, поэтому следует измерить его прямое сопротивление. Если значение в норме, значит диод не открыт.

Указатель нестабилен

Стрелка не может быть стабилизирована при определенном значении сопротивления во время измерения, что указывает на плохую стабильность диода.


3.2 Методы тестирования при выключении и включении питания

Измерение внутри цепи диода делится на две ситуации: состояние выключения и включения питания

а. Измерение отключения питания

Здесь следует отметить методику этого теста.

  • Влияние внешней цепи на результат теста такое же, как сопротивление и емкость, измеренные внутренней цепи. И влияние измеренного прямого сопротивления внешней цепью меньше, чем обратного сопротивления.
  • Если есть сомнения относительно результата измерения, диод следует вынуть из схемы и измерить отдельно.

г. Измерение при включении питания

Когда на печатную плату подается питание, контрольной точкой является падение напряжения на лампе. Потому что диод имеет очень важную характеристику: когда он включен, падение напряжения на лампе практически не меняется. Таким образом, падение напряжения после включения нормальное, то есть диод в норме.

Метод измерения: На схеме ниже показана схема подключения падения напряжения на трубке после диода в цепи постоянного тока. При установке мультиметра в блок постоянного напряжения 1 В красный щуп подключается к катоду диода, а указанное напряжение является прямым падением напряжения на диоде.

Результаты измерения прямого падения напряжения на диоде анализируются следующим образом:

Диод

Описание

Кремниевый диод

0.6В

Диод нормальный и находится в прямом проводящем состоянии.

> 0,6 В

Диод не в проводящем состоянии.

Рядом с 0

Диод в пробивном состоянии, ток в шлейфе будет увеличиваться.

Германиевый диод

0.2В

Диод нормальный и находится в прямом проводящем состоянии.

> 0,2 В

Диод выключен или неисправен.

Рядом с 0

В состоянии пробоя ток в контуре значительно увеличивается без однонаправленной проводимости.


3.3 Вывод

При измерении диодов необходимо учитывать следующие моменты:

1) Диод переменного тока находится в отключенном состоянии, потому что диод находится в обратном состоянии, и обратное напряжение на обоих концах очень велико. Среднее напряжение на диоде, измеренное блоком постоянного тока, в это время отрицательно.

2) Используйте разные блоки одного и того же мультиметра для измерения положительного и отрицательного сопротивления одного диода, их значения будут разными. Прямое и обратное сопротивление одного и того же диода, измеренное разными мультиметрами, также различается.

3) При измерении прямого сопротивления диода, если стрелка не может остановиться на определенном значении сопротивления и постоянно качается, это означает, что термическая стабильность диода плохая.

4) Некоторые мультиметры предоставляют функцию «проверки диода», которая отображает фактическое прямое напряжение диода, когда он проводит ток. Такие измерители обычно показывают немного более низкое прямое напряжение, чем то, что является «номинальным состоянием» диода, из-за очень небольшого количества тока, используемого во время измерения.

Часто задаваемые вопросы о тесте диодов

1. Что такое проверка диодов?
Диод лучше всего проверять путем измерения падения напряжения на диоде при прямом смещении. … В режиме проверки диодов мультиметра между измерительными проводами возникает небольшое напряжение. Затем мультиметр отображает падение напряжения, когда измерительные провода подключены к диоду при прямом смещении.

2. Как проверить выпрямительный диод?
Прикоснитесь красным (плюсовым) щупом мультиметра к плюсовому выводу шкафа диодов внутри корпуса сварочного аппарата.Коснитесь черным (отрицательным) щупом мультиметра отрицательной клеммой того же диода. Мультиметр должен показывать сопротивление от 0 до 1 Ом, или диод неисправен.

3. Как узнать, положительный или отрицательный диод?
Иногда проще всего проверить полярность мультиметром. Установите мультиметр в положение диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода. Если светодиод горит, положительный датчик касается анода, а отрицательный датчик касается катода.

4. Как проверить диод Шоттки?
Подключите красный положительный измерительный провод к аноду диода Шоттки, а черный общий измерительный провод к катоду диода. Прислушайтесь к звуку или гудку мультиметра. Если диод Шоттки сработает должным образом, мультиметр подаст звуковой сигнал.

5. Могу ли я проверить диод в цепи?
Диод лучше всего проверять путем измерения падения напряжения на диоде при прямом смещении.Диод с прямым смещением действует как замкнутый переключатель, позволяя току течь. В режиме проверки диодов мультиметра между измерительными проводами возникает небольшое напряжение. … В цепи может присутствовать напряжение из-за заряженных конденсаторов.

6. Как проверить диод?
Полярность диода
Полярность обоих диодов обозначена полосой на одном конце корпуса. Полоса соответствует линии на схематическом обозначении катода. Другой конец (без полосы) – это анод, обозначенный треугольником на условном обозначении.

7. Что происходит при выходе из строя диода?
Однако неисправный диод тоже может закоротить. В этом случае диод будет иметь небольшое сопротивление в обоих направлениях. Распространенными причинами выхода из строя диода являются чрезмерный прямой ток и большое обратное напряжение. Обычно большое обратное напряжение приводит к короткому замыканию диода, в то время как перегрузка по току приводит к его размыканию при отказе.

8. Как узнать, перегорел ли диод?
Поверните циферблат в режим «проверка диодов».
Этот уровень тока достаточно высок для получения показаний, но не настолько высок, чтобы диод вышел из строя.На мультиметре это также может быть обозначено как «проверка диодов» и обычно обозначается маленьким символом диода. Символ диода будет выглядеть как треугольник, указывающий на линию.

Альтернативные модели

Деталь Сравнить Производителей Категория Описание
Производитель.Номер детали: W25Q128FVFIG Сравнить: Текущая часть Производитель: Winbond Electronics Категория: Микросхема памяти Описание: Flash Serial-SPI 3V / 3.3V 128M-бит 16M x 8 7ns 16Pin SOIC
Номер детали производителя: W25Q128FVFIG TR Сравнить: W25Q128FVFIG VS W25Q128FVFIG TR Производитель: Winbond Electronics Категория: Микросхема памяти Описание: NOR Flash Serial-SPI 3V / 3.3V 128M-бит 16M x 8 7ns 16Pin SOIC
Номер детали производителя: N25Q128A13ESF40E Сравнить: W25Q128FVFIG против N25Q128A13ESF40E Производитель: Micron Категория: Флэш-память Описание: NOR Flash Serial-SPI 3V / 3.3V 128Mbit 128M / 64M / 32M x 1Bit / 2Bit / 4Bit 7ns 16Pin SO W Tray
Номер детали производителя: S25FL128P0XMFI000 Сравнить: W25Q128FVFIG VS S25FL128P0XMFI000 Производители: Spansion Категория: Микросхема памяти Описание: IC FLASH 128 Мбит 104 МГц 16SO
.

Добавить комментарий

Ваш адрес email не будет опубликован.
