Радиус действия шагового напряжения: Шаговое напряжение, правила перемещения в зоне шагового напряжения

порядок действий в зоне поражения и методы снижения

Шаговое напряжение — разница потенциалов на участке земли, на котором происходит растекание тока, при расстоянии между точками, равном стандартному шагу человека, то есть 0,8–1 м. Величина этого показателя зависит от физических свойств грунта (удельного сопротивления), частоты и силы тока, растекающегося по участку, и ряда других параметров.

Попавший под его воздействие чувствует покалывание в ногах, в тяжёлых случаях появляются судороги. При панических попытках покинуть аварийную зону неподготовленный человек старается убежать, причём быстро с максимально возможной длиной шага. Во многих случаях это становится причиной летальных исходов.

Благодаря эффекту рассеивания электрического тока опасность поражения шаговым напряжением уменьшается при удалении от точки соприкосновения аварийного провода с землёй. На расстоянии в пределах 20 м при нормальных условиях вероятность получения удара током уже стремится к нулю.

Содержание

1. Причины его появления
2. Виды шагового напряжения
3. Значения шагового напряжения
4. Перемещения в зоне шагового напряжения
5. Выход из зоны шагового напряжения
6. Как освободить человека
7. Методы снижения шагового напряжения на предприятиях

Причины его появления

В непосредственной близости от высоковольтных ЛЭП, на участках с кабельными коммуникациями представляет опасность возникновения такого явления, как шаговое напряжение. Возникает подобный эффект при различных обстоятельствах. Например, причиной появления может стать обрыв линии ЛЭП, при котором один из проводников упал на землю. Кроме того, опасность представляют и зоны, расположенные вокруг штатных заземлителей электрооборудования, при аварийных ситуациях с КЗ на землю.

Существует вероятность возникновения шагового напряжения и при пробое изоляции высоковольтных подземных кабелей при отказе автоматических защитных устройств, которые должны обесточить линию в аварийных ситуациях.

По этой причине не рекомендуется находиться в зонах расположения ЛЭП и подземных коммуникаций, особенно в условиях повышенной влажности, а тем более при дожде.

Виды шагового напряжения

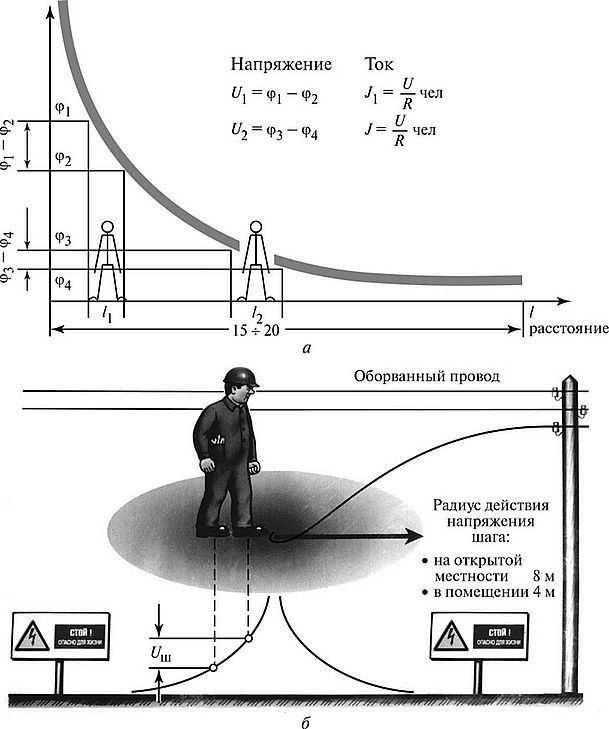

Наиболее опасным считается шаговое напряжение, возникающее при одиночном заземлителе. К этому случаю можно приравнять ситуацию с упавшим на землю проводом ЛЭП. При этом максимальный потенциал будет именно в точке соприкосновения с поверхностью или в месте установки заземлителя.

За счёт рассеивания тока по грунту с увеличением расстояния от точки заземления величина потенциала падает, причём значение меняется по изогнутой кривой, с максимальным уменьшением именно на первом её участке. Поэтому самым опасным считается шаг, при котором одна нога расположена непосредственно на проводе или над заземлителем, а вторая на расстоянии 0,8–1 м. Потенциально опасным считается нахождение на расстоянии до 8 м при напряжении не более 1 кВ, а для высоковольтных сетей этот показатель уменьшается до 4-5 м.

Аналогичная картина наблюдается и при наличии групповых заземлителей, с той только разницей, что общий потенциал распределяется по всем заземляющим проводникам. То есть, общее шаговое напряжение (разница потенциалов) на расстоянии одного шага человека будет меньшим. А при нахождении ног на разных заземлителях никаких последствий ощущаться не будет, так как величина потенциала у них одинаковая.

Значения шагового напряжения

Из физических предпосылок возникновения такого эффекта становится понятным, что величина шагового напряжения зависит от величины удаления от заземлителя или упавшего провода, расстояния между ступнями ног.



При этом можно выделить следующие основные значения:

• Максимальное — возникает в случаях, когда одна ступня находится на проводе или на грунте над заземлителем, а вторая на расстоянии 80–100 см. Это объясняется крутизной падения кривой графика зависимости потенциала от расстояния до точки заземления. Именно на этом участке разница потенциалов будет максимальной.
• Минимальное значение возможно только при значительном удалении от точки контакта провода с землёй. В этой зоне уже не наблюдается рассеивание электрического тока, поэтому разница потенциалов не возникает при любой величине шага.
• Нулевое значение характерно для тех ситуаций, когда ступни ног находятся на точках, для которых характерны одинаковые потенциалы. Такое становится возможным, если стать на элементы группового заземлителя или держать ступни практически вплотную.

Именно на этих данных и обоснованы правила выхода из зоны шагового напряжения, возникающей при аварийной ситуации. Практика показала, что придерживаться этих рекомендаций следует до тех пор, пока расстояния до центра зоне не превысит значение 20 м.

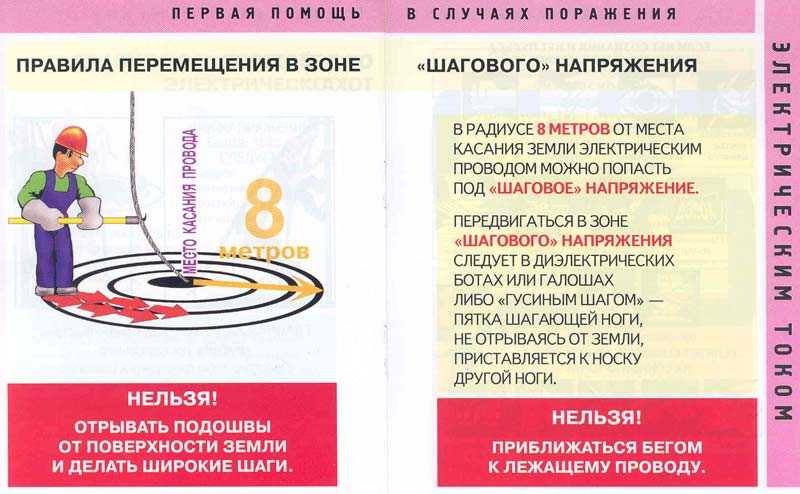

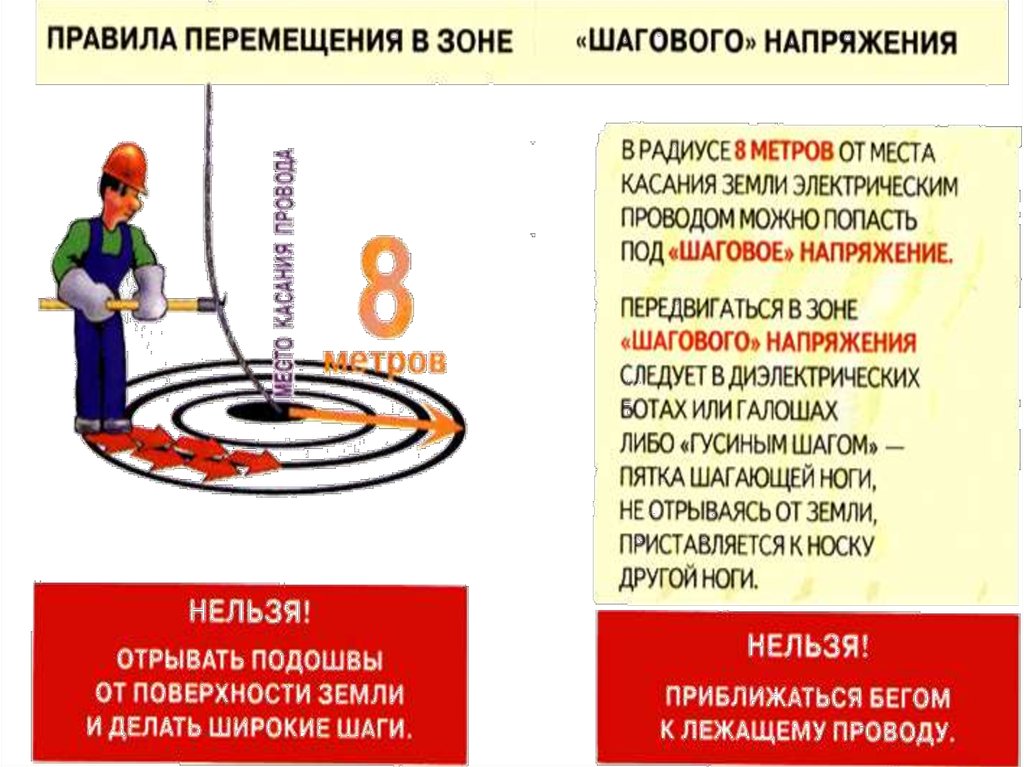

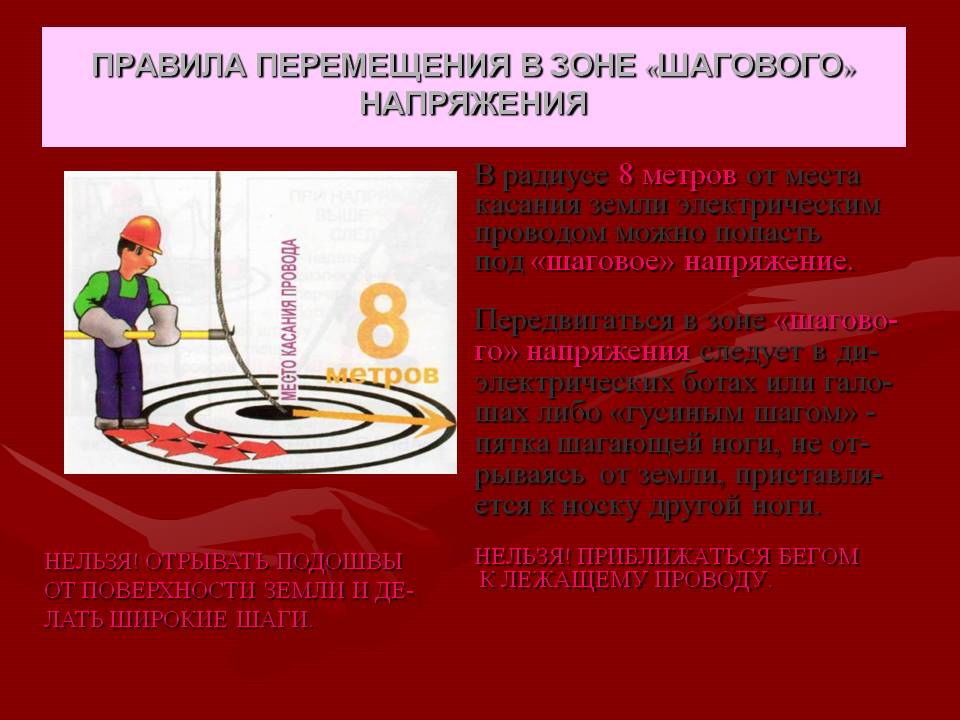

Перемещения в зоне шагового напряжения

Главная задача — ставить ноги так, чтобы между точками соприкосновения с землёй была минимально возможная разница потенциалов. В том случае никаких последствий для организма за исключением неприятного покалывания не наблюдается.

Так как изменить величину потенциалов человек не может, а оставаться на месте также не вариант, ведь неизвестно, сработает ли защитная автоматика или нет, безопасный выход возможен только при максимальном уменьшении величины шага.

Поэтому рекомендуется покидать зону поражения «гусиным шагом». Этот способ предполагает следующие действия:

• Не отрывайте ноги от поверхности земли, перемещайте ступни, перетягивая по грунту.
• За каждый шаг переставляйте ногу так, чтобы пятка одно поравнялась с носком другой(рис.б).
• Если делать такие шажки ещё меньшими, это может увеличить время выхода, но снизит риск поражения электрическим током.

Не рекомендуется прыгать на одной ноге, хотя такие советы можно услышать. Если рассматривать ситуацию с точки зрения разницы потенциалов, то такой вариант хорош. Но не стоит забывать об опасности споткнуться, попасть на кочку или в яму, ведь идеальных условий в поле не бывает. В результате таких происшествий удержаться на ногах будет сложно, а при падении разница потенциалов увеличится, так как расстояние между точками будет равняться росту человека.

Именно такие падения становятся причиной большинства летальных исходов. Не спешите, передвигайтесь «гусиным шагом».

Выход из зоны шагового напряжения

Чтобы повысить свои шансы на спасение, при попадании в зону действия шагового напряжения действуйте по следующей схеме:

• Если находитесь недалеко от ЛЭП, действующих трансформаторных подстанций, другого электрооборудования, при возникновении ощущения пощипывания в ногах, появлении судорог остановитесь.
• Не предпринимайте попытки панического бегства, это основная ошибка, которую можно допустить.
• Осмотритесь по сторонам, определите возможное место падения провода и КЗ на землю. Даже если видимых ориентиров нет, выбирайте направление движение на удаление от любых электрических линий или оборудования.
• Выходите «гусиным шагом», минимальное пройденное расстояние должно быть не менее 20 м, лучше перестраховаться.

После выхода из опасной зоны немедленно сообщите в службу спасения, так как телефона энергоснабжающей организации у вас под рукой, скорее всего, не будет. Не предпринимайте никаких действий для самостоятельной ликвидации аварии, тем более, не имея доступа к устройствам, позволяющим отключить питание отдельных участков сети или обесточить электрооборудование.

Как освободить человека

Какие-либо действия можно предпринимать только в тех случаях, когда есть угроза жизни другого человека. И то, только тогда, когда вы чётко знаете что делать и уверены в своих силах.

Если авария произошла в районе действия линий до 1 кВ, действуют по следующей схеме:

• К пострадавшему передвигаются «гусиным шагом».
• Чтобы убрать с него провод, применяют заранее приготовленную сухую деревянную жердь.
• Эвакуируют пострадавшего, предварительно обмотав руки сухой одеждой, она сыграет роль изолятора.

Если авария произошла на высоковольтной линии, то спасение возможно только при наличии СИЗ(диэлектрические перчатки, галоши) или после отключения линия. Ускорить процесс можно закоротив фазы, набросив на них ветку или проволоку. Если такой возможности нет, не старайтесь рисковать, это опасно для жизни. Вход в возможную зону поражения без индивидуальных защитных средств запрещён. Лучшая помощь — вызов спасателей.

Методы снижения шагового напряжения на предприятиях

На промышленных предприятиях используют простой метод, доказавший эффективность на практике. Для этого необходимо выровнять потенциалы в зоне возможного рассеивания электрического тока. Для этого монтируют групповые заземлители, выполненные в виде сетки с небольшим размером ячейки. Во всех точках потенциал будет одинаковым, поэтому даже при аварийных КЗ на землю эффект шагового напряжения не возникнет.

Подобная схема защиты применяется в местах установки открытых распределительных устройств, трансформаторных подстанций, мощного электрооборудования и электрических машин. Следует понимать, что обеспечить такую защиту на всём протяжении существующих линий ЛЭП вокруг каждой опоры невозможно, слишком дорого. Поэтому при обнаружении первых признаков (пощипывание, потряхивание), покидайте опасную зону, передвигаясь «гусиным шагом», не отрывая ног.

радиус опасного участка, способ безопасного выхода за контур

В естественной среде электричество обнаруживает себя разрядами молнии, которые иногда приводят к поражению человека. Причиной становится поза стояния на двух ногах: между точками опоры возникает разность потенциалов, меняющаяся в широких пределах. Избежать удара током можно, если знать правила перемещения в зоне шагового напряжения (ШН). Обнаруживают электризованную зону только по косвенным признакам: расчётному расстоянию до эпицентра источника.

• Понятие о шаговом напряжении
• Максимальная площадь распространения тока
• Определение разницы потенциалов шага
• Порядок движения на участке поражения

Понятие о шаговом напряжении

Опасное напряжение на почве возникает при касании оборванным электрическим проводом, свисающим с линии электропередач, земли, когда в жиле протекает ток. Если авария случилась на болоте, воде или мокром асфальте, человеку, оказавшемуся вблизи, грозит опасность быть поражённым электротоком. Шаговое напряжение — это разность потенциалов, снятых с двух взаимоудалённых на расстояние человеческого шага точек на земле. Этот базис составляет 0,7―0,8 м, а растекается энергия на площади с радиусом до 20 метров.

Чем больше дистанция между оставляемыми следами, тем значительнее потенциал возникает, возрастает вероятность травмирования электрическим током. Причинами возникновения ШН становятся:

• обрыв или провисание до земли провода ЛЭП вследствие падения деревьев от урагана, бури или повреждения опор;
• аварии на электроподстанциях;
• попадание молнии в громоотвод или высокое дерево;
• короткое замыкание кабельных жил на улице или в здании.

Величина пошагового напряжения и площадь распространения обусловливается силой тока источника энергии и удельного электросопротивления земли.

Типовые значения потенциала ЛЭП — 6, 10, 35, 100 и больше киловольт. Проводимость грунта определяется его составом — песок, суглинок, дресва — и степенью влажности.

В момент попадания человека под ШН у него случаются судороги мышц ног, что вызывает падение. Такая поза способствует образованию опасного пути электротока: от стоп к рукам — это грозит смертельным поражением.

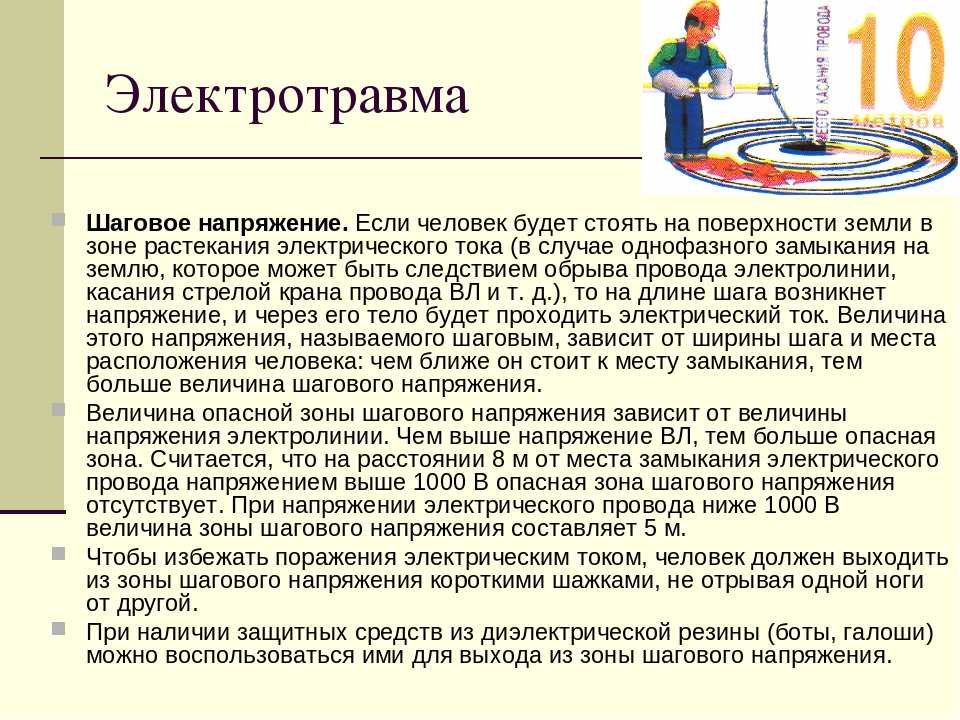

Максимальная площадь распространения тока

Территория возможного неблагоприятного воздействия на живые организмы, попавшие в зону аварии или чрезвычайного происшествия, определяется радиусом шагового напряжения. Для человека имеет значение расстояние до провода, и на каких точках земли расположены его ноги. Изменение ШН подчиняется следующим положениям:

• 20 метров — внутрь круга означенного радиуса заходить небезопасно, в центре обнаруживается источник растекания тока: провод на земле, дерево, поражённое молнией или пробой питающего кабеля энергоприёмника;
• расстояние 8 м от места утечки электричества считается допустимым, когда напряжение в точке контакта ≥1000 В;
• 5 метров — настолько можно приблизиться к эпицентру, если разность потенциалов там меньше тысячи вольт.

Максимальный ущерб здоровью будет от шагового напряжения в радиусе поражения, если одной ногой человек находится на заземлителе, а другой — на земле в пределах 80 см от первой. Для животных расстояния будут иными.

Определение разницы потенциалов шага

Границы изменения напряжения в случаях инцидентов с аварийным или природным растеканием тока по земле — от 10 В до тысяч вольт на подвижку. Безопасная величина ШН — до 40, а переменного потенциала — до 50 В. Существует формула, которой пользуются для приблизительного определения напряжения шага — U = (I *ρ* a)/2π* R (R + a), где:

• I — ток короткого замыкания или утечки на землю, ампер;
• ρ – удельное сопротивление грунта в месте происшествия, Ом*м;
• R — расстояние объекта или человека от точки пробоя, м;
• a — заданный шаг в метрах;
• π – постоянная величина, равная 3,14 (отношение длины окружности к диаметру).

Размерность полученной из формулы цифры — вольт. Точное значение ШН получают посредством мультиметра.

Порядок движения на участке поражения

Чтобы не попасть в затруднительную ситуацию, надо быть внимательным и замечать касающиеся земли провода, искрящие контакты электрооборудования, избегать нахождения вблизи высоких отдельно стоящих объектов во время грозы. Если случилось стать участником инцидента с растеканием тока,

знание правил передвижения в зоне шагового напряжения поможет выйти из ситуации без ущерба для здоровья:

1. Первоочередное действие при внезапной аварии — быстро сдвинуть вплотную обе ноги. Это позволит исключить условие возникновения разности электропотенциалов.
2. При нахождении человека в зоне шагового напряжения передвигаться необходимо, как гуси — неторопливо и мелкими шаркающими шажками. Маршрут покидания опасного радиуса прокладывать по сухим токонепроводящим поверхностям.
3. Уходить с поражённой территории надо незамедлительно, предварительно известив о местоположении службу МЧС, если такая возможность имеется. Нельзя бежать — широкий шаг влечёт возрастание напряжения. Прыжки приведут к падению.

Ремонтный персонал в опасную зону допускают после расчёта потенциала и в диэлектрической обуви, резиновых перчатках. При себе они несут инструменты с изолирующими ручками и приборы для измерения напряжения. Основная задача — отключить источник тока и оказать первую помощь пострадавшему.

Ступенчатое напряжение: определение, диапазон, методы выхода

Гуляя по пустырю или в лесу, в поле, возле линий электропередач и даже в городе возле дома, увидев кабель, лежащий на земле, не спешите радоваться своей находке и возможной пользе, ведь это может быть опасно. Словно камень, брошенный в воду, от него во все стороны течет ток, слабея с каждым сантиметром. Электричество не имеет цвета и запаха и никак себя не проявляет, если нет контакта. На глаз определить есть напряжение в проводе или нет невозможно.

• Идентификация опасности
• Безопасный выход из зоны поражения
• Как освободить человека?

Обозначение опасности

Что такое шаговое напряжение – это напряжение, которое может возникнуть вблизи упавшего рабочего провода или кабеля, распространяющееся по поверхности земли и создающее опасный потенциал между двумя точками, на расстоянии одного шага человек (обычный шаг взрослого мужчины около 80 см). В зависимости от напряжения и расстояния до точки касания провода и местонахождения человека эта величина может достигать от десяти до нескольких тысяч вольт на шаг.

Часто после грозы упавшие деревья падают на ВЛ, обрывая провода или ломая опоры сбрасывая ВЛ на землю, тем самым создавая причину этого явления и опасность возникновения потенциала в зоне возможное повреждение. При таких авариях отключение на подстанции происходит в несколько этапов. Во-первых, автоматически снова подается напряжение, проверяя, устранена ли причина. Это необходимо, если возможно, что причина устранилась сама собой, освободив линию от ее ветвей или лап в случае мелких животных или птиц, которые непреднамеренно заблокировали воздушный изолятор. Нет гарантии, что автоматика сработает четко, обнаружив обрыв или провисание провода с качающейся веткой и отключив линию.

При пересечении линий электропередач убедитесь, что на вашем пути нет свисающих проводов или кабелей, лежащих на деревьях. Ток также расходится по стволу, создавая вокруг него потенциал.

Пример опасной ситуации вы можете посмотреть на видео:

Визуальный эффект дерева на ЛЭП

Безопасный выход из зоны поражения

Безопасное расстояние более 20 метров от источника высокой потенциал. Несмотря на это, считается, что максимальный радиус поражения шаговым напряжением составляет 8 метров, если опасное напряжение в точке излома выше 1000 вольт и 5 метров, если значение не превышает 1000 вольт.

В то же время, начиная с 380 В и выше, напряжение считается опасным, т.к. способно вызвать такую ​​ступеньку потенциала. Чтобы покинуть опасную зону, уходить безопасно, не нужно быстро бежать, делая длинные шаги. Шаговое напряжение увеличивается с увеличением длины шага, и наоборот. Пока ноги рядом угрозы жизни не возникнет. Покинуть зону высокого электрического потенциала необходимо, переступая с ноги на ногу, делая небольшой шаг в пределах размера стопы (это движение еще называют гусиным шагом). Ни в коем случае не пытаться выпрыгнуть из пораженный участок на одной ноге. Такой способ выхода, безусловно, эффективен, но при падении на руки или локти возникнет шаговое напряжение большей величины, что может сразу привести к летальному исходу.

Эффективным средством от этой опасности являются галоши и перчатки из диэлектрической резины. Если вдруг у вас есть под рукой такие средства, вам обязательно нужно в них двигаться.

С условиями безопасного выхода из зоны распространения электрического тока вы также можете ознакомиться, посмотрев видеоинструкции:

Как передвигаться вблизи обрыва ЛЭП

В каких случаях снижается опасность

Как освободить человека?

Если вы были не одни и ваш спутник впереди внезапно упал, попав в зону распространения шагового напряжения, потому что электрический ток вызвал непроизвольное сокращение мышц ног, не спешите к нему. Необходимо оценить ситуацию и подходить к ней мелкими шажками, заворачивая руки в сухую одежду, вытаскивая пострадавшего из зоны поражения.

Под ступеньку напряжения можно попасть дома, прикоснувшись к неисправному электроприбору, подключенному к сети, образовав таким образом электрическую цепь. Во избежание подобных аварий в щитке необходимо установить УЗО или организовать систему заземления вместе с системой уравнивания потенциалов.

Что делать, если на ваших глазах человек подвергся воздействию электрического тока в помещении? Не паникуйте, первым делом нужно разорвать цепь, выключив рубильник или выключатель питания. Если это невозможно, сухим деревянным предметом, обмотав руки сухой одеждой, помня о своей безопасности, попытаться освободить пострадавшего этим предметом, сложив его или поместив между человеком и источником, чтобы разорвать цепь. На рисунках ниже показаны меры, которые необходимо предпринять для освобождения пострадавшего, в том числе после поражения ступенчатым напряжением:

Освободив человека, оттяните его в безопасное место, пощупайте пульс и посмотрите на реакцию зрачков на свет. Вызвать скорую помощь и начать экстренную сердечно-легочную реанимацию, искусственное дыхание и массаж сердца до приезда скорой помощи.

Если пострадавший пришел в сознание, уложите его на бок, чтобы внезапный рвотный рефлекс не попал в дыхательные пути. Больше наглядных пошаговых действий вы найдете в нашей статье — как помочь при поражении электрическим током. Помните, что каждый пункт правил – это жизнь или горький опыт потерпевшего.

Основы электробезопасности

Вот и все, что я хотел вам рассказать о том, что такое шаговое напряжение, в чем причина его возникновения и самое главное – как выявить опасность и покинуть эту зону. Берегите себя и еще раз напоминаю – обойдите оборванные провода не менее 8 метров, ведь на таком расстоянии опасный потенциал сводится к нулю.

Полезно будет прочитать:

• Что такое система уравнивания потенциалов
• Как сделать заземление в частном доме
• Почему стиральная машина шокирует

Опубликовано: 24.03.2016 Обновлено: 15.08.2017 Пока без коментариев

СТУПЕНЧАТЫЕ РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ В РАСПРЕДЕЛИТЕЛЬНЫХ СИСТЕМАХ

СТУПЕНЧАТЫЕ РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ В РАСПРЕДЕЛИТЕЛЬНЫХ СИСТЕМАХ

Ступенчатые регуляторы напряжения , применяемые в распределительных сетях коммунальных предприятий, обычно представляют собой механические автоматические регуляторы напряжения (АРН) среднего напряжения. Следует отметить, что существует два различных типа автоматических регуляторов напряжения переменного тока: регуляторы среднего напряжения (механические) и регуляторы низкого напряжения (механические или электронные). Разница в их работе и дизайне ясно демонстрирует, что их приложения не одинаковы. Последнее предназначено для защиты устройств конечного пользователя от условий перенапряжения и пониженного напряжения. Тем не менее, этот пост будет посвящен регуляторам среднего напряжения, которые в основном используются электроэнергетической компанией для компенсации падения напряжения в фидерах или распределительных системах. Кроме того, термин ступенчатый регулятор напряжения часто используется для обозначения утилиты AVR.

Ступенчатые регуляторы напряжения для коммунальных служб (любезно предоставлено Electric Power Systems Quality)

Ступенчатый регулятор напряжения Основные операции

Ступенчатый регулятор напряжения в основном представляет собой трансформатор, в котором обмотка высокого напряжения (шунт) и обмотка низкого напряжения (последовательно) соединены либо для помощи, либо для противодействия их соответствующим напряжения. Следовательно, выходное напряжение может быть суммой или разницей между напряжениями обмотки. Например, если трансформатор имеет соотношение витков 10:1 с напряжением 1000 В, приложенным к первичной обмотке, то вторичное напряжение будет равно 100 В. При сложении или вычитании с использованием соединения, упомянутого выше, выходное напряжение будет равно 1100 В или 900 В соответственно. Таким образом, трансформатор становится автотрансформатором с возможностью повышать (повышать/увеличивать) или понижать (понижать/понижать) напряжение системы на 10 %.

Повышающий автотрансформатор (Boost)

Понижающий автотрансформатор (понижающий)

Другими словами, за счет переключения места физического соединения с параллельной на последовательную обмотку (реверсивный переключатель) и с изменением соотношения витков посредством автоматического переключения ответвлений – напряжение в системе настраивается на требуемый уровень. . Это стало возможным благодаря тому, что автоматический регулятор напряжения включает в себя микропроцессорные и/или механические элементы управления, которые сообщают устройству, когда и как переключать отводы. Кроме того, современные контроллеры оснащены функциями сбора данных и связи для удаленных приложений.

Принципиальная схема ступенчатого регулятора напряжения

Ступенчатые регуляторы напряжения для коммунальных сетей обычно допускают максимальный диапазон регулирования напряжения ±10 % от входного сетевого напряжения с 32 ступенями по 5/8 % или 0,625 %. Получается по 16 шагов для снижения и повышения — 5/8% x 16 шагов = 10%. Коммунальные АРН могут быть установлены на фидерах или на шине подстанции. Блоки регулятора напряжения могут быть однофазными или трехфазными. Однако на трехфазном фидере в коммунальных службах чаще используются однофазные блоки, соединенные в группы по три (например, заземление по схеме «звезда», замкнутый треугольник). Это связано с тем, что линии распределения коммунальных услуг обычно имеют несбалансированную конструкцию, к которой добавляются однофазные нагрузки, создающие значительный дисбаланс линейных токов. Таким образом, три независимо управляемых регулятора вполне могут обеспечить лучший баланс между фазными напряжениями, чем один трехфазный блок или групповая работа. Кроме того, существует множество установок блоков регуляторов с открытым треугольником на слабонагруженных трехфазных фидерах, для которых требуется всего два регулятора и они менее дороги, чем полноценные трехфазные блоки.

Регулятор напряжения Заземленное соединение звездой

Регулятор напряжения Соединение «открытый треугольник»

Применение регуляторов напряжения

Ступенчатые регуляторы напряжения обычно устанавливаются на:

Ø   Существующие фидеры – до точки, где начинается проблема с падением напряжения при большой нагрузке

Ø   Важные боковые стороны

Ø  Для обслуживания удаленного груза

Регуляторы напряжения в распределительных сетях работают относительно медленно. Эти AVR имеют временную задержку не менее 15 секунд. Следовательно, он не подходит для приложений, где напряжения могут изменяться циклами или секундами. Ступенчатые регуляторы напряжения в основном используются для повышения напряжения на длинных фидерах, где нагрузка изменяется медленно в течение нескольких минут или часов. Диапазон напряжения обычно составляет от 1,5 до 3,0 В на базе 120 вольт. Управление может быть настроено на поддержание напряжения в некоторой точке ниже линии от фидера с помощью возможности компенсатора падения напряжения в линии .  Это обеспечивает более равномерную реакцию на среднее напряжение и помогает предотвратить перенапряжение у клиентов, находящихся рядом с регулятором.

Размер и подключение регулятора напряжения

Ниже приведены основные этапы определения размера и типа подключения регулятора напряжения для коммунальных служб:

1.    Определите конфигурацию системы (т. е. 3-фазная 4-проводная многозаземленная звезда или 3-фазная 3-проводная треугольник). Это будет основой для типа подключения AVR.

2.     Установите необходимую величину регулирования напряжения (например, ±5%, ±10%)

3.   Определите напряжение фазы системы, к которой будут подключаться АРН. Помните, что на фазное напряжение влияет конфигурация системы (1).

4.     Рассчитайте максимальный ток нагрузки фидера или линии.

5.     Умножьте регулировку напряжения (2), фазное напряжение системы (3) и максимальный линейный ток (4), чтобы получить требуемую мощность автоматического регулятора напряжения в кВА.

Например, рассчитайте размер ступенчатого регулятора напряжения, необходимый для 3-фазного 4-проводного многозаземленного фидера с системным напряжением 13800 Y/7970 В. Требуемая стабилизация напряжения составляет 10 %, а пиковая подключаемая нагрузка составляет 6,0 МВА.

1.    Конфигурация системы: 3-фазная, 4-проводная, многозаземленная “звезда” – означает, что регуляторы напряжения должны быть подключены к заземленной “звезде”.

2.     Регулировка напряжения = 10 %

3. Фазное напряжение равно фазному напряжению = 7,9.7 кВ (так как это 4-х проводная многозаземленная фидерная звезда)

4.     Ток нагрузки = 6,0 МВА / (1,732 x 13,8 кВ) = 251 А

5.     Регулятор напряжения Размер кВА = 10 % x 7,97 кВ x 251 A = 200 кВА

Используйте три 32-ступенчатых регулятора напряжения, каждый со стандартной мощностью 250 кВА, 7970 В, ±10 % регулировки.

Для получения более подробной информации о ступенчатых регуляторах напряжения (Нажмите здесь)
