Расчёт сечения кабеля провода по мощности току 220
~Prof Master~Подключение светодиодного оборудования Подключение счетчиков 220 – 380 вольт Подключение точечного освещения Монтаж заземления помещений Монтаж электропроводки

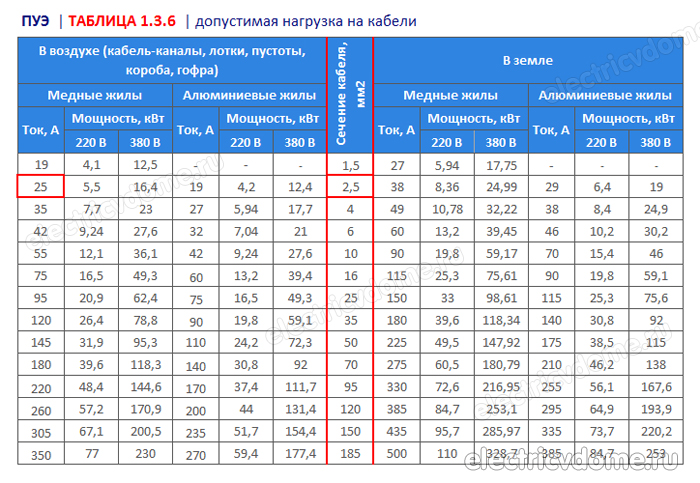

Допустимый длительный ток для кабелей с медными жилами в воздухе
Ток Амп | 220 Вольт | 380 Вольт | Сечение mm2 |
1 А | 0,22 кВт | 0,66 кВт | 0.5 mm2 |
2 А | 0,44 кВт | 1,3 кВт | 0.5 mm2 |
3 А | 0,66 кВт | 1,97 кВт | 0. |
4 А | 0,88 кВт | 2,63 кВт | 0.75 mm2 |
5 А | 1,1 кВт | 3,3 кВт | 1.0 mm2 |
6 А | 1,32 кВт | 3,9 кВт | 1.0 mm2 |
10 А | 2,2 кВт | 6,6 кВт | 1.5 mm2 |
16 А | 3,52 кВт | 10,5 кВт | 1.5 mm2 |
25 А | 5,5 кВт | 16,45 кВт | 2.5 mm2 |
35 А | 7,7 кВт | 23,03 кВт | 4.0 mm2 |
42 А | 9,2 кВт | 27,6 кВт | 6.0 mm2 |
55 А | 12.1 кВт | 36.19 кВт | 10 mm2 |
75 А | 16,5 кВт | 49,36 кВт | 16 mm2 |
95 А | 20,9 кВт | 62. | 25 mm2 |
120 А | 26.4 кВт | 78.98 кВт | 35 mm2 |
145 А | 31,9 кВт | 95,43 кВт | 50 mm2 |
180 А | 39,6 кВт | 118,4 кВт | 70 mm2 |
220 А | 48,4 кВт | 144.7 кВт | 95 mm2 |
260 А | 57,2 кВт | 171.1 кВт | 120 mm2 |
305 А | 67.1 кВт | 200,7 кВт | 150 mm2 |
350 А | 77 кВт | 230.3 кВт | 185 mm2 |
75 mm2
52 кВт***
Так как значения силы тока и напряжения постоянны и равны мгновенным значениям в любой момент времени, то мощность в однофазной сети можно вычислить по формуле: P = I * U.
Например рассчитать мощность: ток I – 16 Амп умножаем на напряжение U – 220 Вольт и получаем мощность P – 3.520 ватт или 3.52 кВт.
Например рассчитать силу тока по формуле I = P / U: Мощность P – 8800 Ватт или 8.8 кВт делим на напряжение U – 220 Вольт и получаем силу тока I – 40 Амп.
Значит в квартире в однофазной сети с напряжением 220 Вольт и сечением кабеля 6 mm2, на 40 Амперный автомат можно подключить электрооборудования не более 8.8 кВт.
Mощность в трехфазной сети можно вычислить по формуле: P = 1.732 * U * I
Например рассчитать мощность: Корень из 3 или 1.732 умножаем на напряжение U – 380 Вольт и умножаем на ток I – 25 Амп получаем мощность P – 16.45 кВт или 16450 ватт.
Например рассчитать силу тока в трёхфазной сети по формуле I = P / (1.732 * U): Мощность p – 16 кВт или 16000 ват делим на значение в скобках (Корень из 3 или 1.732 умножить на U – 380 Вольт)
Ток I = Мощность P – 16000 делим на U – 658.
1793 и получаем силу тока I – 24.3 Амп.
***
Схема подключения бесперебойного питания
1. Эл. щит в магазине
В результате проверки было выявлено следующее (небольшой перекос по фазам A B C).
На фотографии выше, показано стрелками, подключение кабеля Головной станции к автомату 32 амп., и произведены замеры тока по фазам, которые составляют – фаза А – 17.3 амп., фаза В – 9.1 амп., фаза С – 19.4 амп. (Показания Соответствуют Рабочим Параметрам)
На фотографии ниже , стрелками показано подключение к автомату 50 амп. в ВРУ дома (вводное распределительное устройство дома), и сделаны замеры тока полной нагрузки по фазам. Они составляют фаза А -17 амп. фаза В – 11 амп. фаза С -26 амп. (Показания Соответствуют Рабочим Параметрам )
Данные показания соответствуют рабочим параметрам и не считаются аварийными. Сечение кабеля в эл. щите соответствует заявленным параметрам нагрузки.
На фотографии выше также указана аварийная фаза с обгоревшей изоляцией.
Это могло произойти от послабления в местах соединения, плохого контакта, замыкания, повышенной нагрузки. На данный момент нагрузка соответствует нормам.
Также на фотографии сверху показано где можно дополнительно снять нагрузку.
Пояснение: Нет смысла снимать нагрузку в полтора киловатта с фазы С, которая питает некоторые комнаты магазина. А вот если добавить на Головной станции дополнительный кондиционер двух киловаттный, на фазу В, то нагрузка по фазам примерно станет равномерная, по 20 – 25 АМП. на одну фазу. И в обязательном порядке провести ППР(Планово-предупредительный ремонт) электрооборудования. Протяжку болтовых соединений. осмотр автоматических пускателей, контактов.
***
2. ВРУ в доме
Заказать звонок
| E-mail: | |
| Тел: | |
| Имя: | |
Страница 1 из 3 1 2 3
Расчет сечения кабеля: программа, методы, способы
Пример HTML-страницыВ прошлой статье я рассказал, как можно самостоятельно рассчитать сечение проводов и кабелей.
Читайте здесь: как определить размер резьбы.
Однако к моему посту приходит много вопросов по выбору сечения жил кабеля и проводов. Поэтому сегодня я расскажу, как выполнить этот расчет более простым и наглядным образом.
Петров Василий Александрович
Электромонтер 6 разряда, ООО “Петроэнергоспецмонтаж”, 18 лет стажа
Задать вопрос
Любые электромонтажные работы следует начинать только после того, как будет проведен расчет сечения кабелей и проводов, в зависимости от ваших потребностей (мощности). От правильного и правильного расчета (здесь имеется в виду совокупность расчетов защитных устройств и участков кабельных линий) зависит надежность и срок службы электропроводки).
Итак, приступим.
Небрежное и безответственное отношение к выбору и расчету сечения кабелей и проводов приведет к потерям мощности в проводах и их перегреву или неадекватным денежным затратам.
Чаще всего используются стандартные решения электромонтаж деревянного дома или электромонтаж квартиры.
Для линий розеток используется сечение 2,5 кв. Мм, для линий освещения — 1,5 кв. Мм. Для более мощных и мощных электроприемников (например электроплиты, котлы, обогреватели и т.д.) используются сечения от 4 до 6 квадратных метров. Речь, конечно же, идет только о медном кабеле, потому что в жилых помещениях запрещается прокладывать алюминиевые кабели до 16 кв.
Кстати, запрещается использовать кабель ПУНП или АПУНП для электропроводки в квартире.
Предлагаемый стандартный вариант имеет право на жизнь, т.к полностью соответствует требованиям ПУЭ.
Но что делать, когда приходится выбирать участок ЛЭП для других электроприемников, не входящих в штатное оснащение квартир? Или надо рассчитывать сечение вводного кабеля или провода?
Первый шаг — выяснить тип и характеристики электрического оборудования, для которых мы будем рассчитывать сечение силового кабеля или провода: установленная мощность, номинальное напряжение и ток, КПД, cos и т.
д.
д.Для более точного расчета примите во внимание следующее:
- способ установки (открытый, закрытый)
- длина линии
- тип изоляции
- количество жил в кабеле
Программа Электрик
Чтобы упростить расчет, а не пересчитывать все вручную, рекомендую использовать отличную программу, которая, введя все вышеперечисленные данные, мгновенно рассчитает сечение кабеля, в соответствии с нормативно-техническим документом ПУЭ. Это делается с помощью программы Electric.
Программа «Электрик» имеет много возможностей, к которым мы вернемся позже. Но вот некоторые из них:
Пример расчета сечения с помощью программы Электрик
В этом видеоуроке я покажу вам, как рассчитать сечение кабеля с помощью программы Electric. Например, возьмем те же данные из статьи как определить сечение провода и сравним результаты.
Напомню, что в приведенном примере кабель ввода в квартиру выполнен трехжильным медным кабелем марки ВВГнг и проложен открыто.
Полученная мощность 11,2 (кВт).
Также вам будет полезно узнать, как правильно выбрать марку кабелей и проводов для разводки вашей квартиры или дачи и как самостоятельно найти сечение кабеля по его диаметру.
Калькулятор кабеляКак вы уже заметили, пользоваться программой Electric очень легко и просто. В конце расчета мы получили результат 10 кв. Мм, что практически соответствует нашему предыдущему расчету по таблице.
– Расчет размеров и выбор кабеля
Калькулятор кабеля – Расчет размера и выбор кабеля | Кабели Эланд1. Выберите свой стандарт
2. Выберите свою спецификацию
3. Рассчитать результаты
Калькулятор кабелей Eland Cables может помочь вам определить наиболее подходящий размер кабеля для вашей установки в соответствии со стандартами Великобритании и IEC. Заполните разделы ниже, чтобы рассчитать свои результаты.
Результаты для кабеля британского стандарта рассчитаны на основе требований стандарта BS7671 (18-я редакция) к электроустановке, правил проводки IEE и основаны на падении напряжения 230 В и 415 В. Он охватывает низковольтные армированные кабели AWA и SWA, изолированные кабели, в том числе двойные и заземляющие, и 6491X, а также кабели с изоляцией и оболочкой из ПВХ и LSZH, такие как кабели H07ZZ-F и SY.
Размеры кабеля для кабеля международного стандарта рассчитаны в соответствии со стандартом IEC 60364-5-52: Низковольтные электрические установки, выбор и монтаж электрооборудования. Системы электропроводки и основаны на падении напряжения 230 В и 415 В. Как в расчетах BS, так и в расчетах IEC расчет кВт основан на коэффициенте мощности 0,8.
Вы можете нажать на FastQuote, наш онлайн-инструмент для расчета цен, чтобы выбрать кабель, который соответствует вашим требованиям по размеру и спецификациям. Для получения дополнительной помощи в определении размера или выборе наиболее подходящего кабеля, а также в случае отсутствия результатов для вашего приложения свяжитесь с нашими экспертами по кабелям по телефону +44 20 7241 8500 или по электронной почте Technical@elandcables.
Стандарт Пожалуйста, выберите британский (BS) или международный (IEC) стандартБританский стандарт BS7671Международный стандарт IEC 60364-5-52
Дирижер Пожалуйста, выберите
Фаза Пожалуйста, выберите
Напряжение (В) Выберите 230415
Способ установки Пожалуйста, выберите
Конфигурация Пожалуйста, выберите
Формат Пожалуйста, выберите
Нагрузка
AkW
Длина (м)
Результаты
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
Рекомендуемые расчетные сечения кабелей основаны на информации, предоставленной пользователем, и предназначены только для справки. Во всех случаях при расчете сечения кабеля будут сделаны определенные допущения. Ответственность за обеспечение правильности всех данных и предположений, а также пригодность любого используемого кабеля для предполагаемой цели лежит на пользователе.
Что касается гибких шнуров, следует отметить, что BS7671 не включает различные способы установки в таблицы допустимой нагрузки по току.
Калькулятор размера кабеля включает в себя результаты для всего диапазона методов монтажа. Ответственность за определение применимости гибких шнуров лежит на пользователе. Пожалуйста, обратитесь к Правилам подключения для отдельных таблиц и любых соответствующих поправочных коэффициентов.
Кабельная лаборатория
Качество и соответствие требованиям. Наша испытательная лаборатория мирового уровня, аккредитованная IECEE CBTL и ISO/IEC 17025, дает вам уверенность, необходимую для надежной установки.
Читайте дальше
ESG и устойчивое развитие
Наша приверженность нашим сотрудникам, нашим заинтересованным сторонам, нашим местным сообществам и окружающей среде в целом укоренилась в нашей культуре.
Читать далее
Обучение кабелю CPD
Проведение обучения для компаний, чтобы помочь им лучше понять кабели, которые они используют, охватывая продукты, нормативные требования, области применения и многое другое.
Узнать больше
Пожалуйста, подождите…
Калькулятор размера провода постоянного тока
Создано Luis Hoyos
Отзыв от Wojciech Sas, PhD
Последнее обновление: 28 ноября 2022 г.
Содержание:- Как рассчитать размер провода постоянного тока
- Пример: Как размер провода постоянного тока 200 ампер
- Другие полезные инструменты, такие как калькулятор размера провода постоянного тока
- Часто задаваемые вопросы
- Отказ от ответственности
Расчет сечения провода постоянного тока жизненно важен для составления бюджета любого электротехнического проекта, поскольку больший размер провода означает более дорогие кабели. По этой причине мы создали этот инструмент.
В качестве примера выбора сечения провода постоянного тока мы рассчитаем сечение провода для системы постоянного тока на 200 ампер с помощью этого калькулятора.
Вы также можете посмотреть в разделе часто задаваемых вопросов другие числовые примеры, например, какой размер провода вы должны использовать для 12 В постоянного тока.
Как рассчитать размер провода постоянного тока
Формула для расчета размера провода системы постоянного тока:
A = (2DIϱ) / В ,
где:
- В Напряжение падение между источником и самым дальним концом провода, измеряемое в вольтах;
- I — Ток, протекающий по проводу, в амперах;
- ϱ — Удельное сопротивление материала проводника, Ом×метры;
- D — Расстояние в одну сторону (как далеко проходит кабель от источника до дальней точки), в метрах;
- А — Площадь поперечного сечения провода, в квадратных метрах; и
🙋 Важные замечания:
- Коэффициент 2 перед D учитывает обратный путь после прохождения тока через нагрузку.
- В является произведением допустимого процента падения напряжения и напряжения источника.
- ϱ непостоянно; она меняется в зависимости от рабочей температуры.
- При напряжении источника выше 50 В, если L<16 м, этот калькулятор принимает расстояние 16 м, чтобы провод не получился чрезмерно крошечным при малой длине.
Пример: Как выбрать провод постоянного тока на 200 А
Предположим, электрическая система с источником 120 В и допустимым падением напряжения 3% , медным кабелем с максимальной температурой 50°C, работающей при 200 ампер при DC . Сечение провода ** неизвестно, а расстояние в одну сторону (от источника до нагрузки) составляет 50 м.
Чтобы узнать размер провода, выполните следующие действия:
- В калькуляторе размера провода постоянного тока введите:
- Напряжение источника: 120 В;
- Допустимое падение: 3%;
- Материал: медь;
- Ток: 200 А;
- Расстояние (D): 50 м; и
- Максимальная температура: 50°C.
- Вот и все. Сечение провода для вашей системы постоянного тока на 200 А должно быть 104,65 мм² или AWG = 0000 (4/0) .
- Вы можете проверить свои результаты, используя формулу, представленную в предыдущем разделе.
Другие полезные инструменты, такие как калькулятор сечения проводов постоянного тока
Поскольку вы уже знаете, как определить размер провода постоянного тока, вы можете взглянуть на другие калькуляторы:
- Калькулятор размера провода;
- Калькулятор размера провода 24 В;
- Калькулятор сечения провода на 100 ампер;
- Калькулятор размера провода 12 В;
- Калькулятор сечения провода на 220 вольт; и
- Калькулятор сечения ампер-провода.
Часто задаваемые вопросы
Какой размер провода для 12 В постоянного тока следует использовать?
Размер провода для 12 В пост. тока зависит главным образом от силы тока и длины провода. Выполните следующие шаги, чтобы вычислить его:
- Определить электрический ток I (т. е. 20 А), длину кабеля L (т. е. 5 м), удельное сопротивление проводника ϱ (обычно 2,22 × 10⁻⁸ Ом⋅м для меди) и напряжение падение В (обычно 3% от напряжения источника).
- Введите значения в формулу:
A = (2IϱL) / V = (2 ⋅ 20 ⋅ 2,22 × 10⁻⁸ ⋅ 50) / (0,03 ⋅ 12 В) - Результат должен быть 0,0001235 м² или 123,5 мм².
е. 20 А), длину кабеля L (т. е. 5 м), удельное сопротивление проводника ϱ (обычно 2,22 × 10⁻⁸ Ом⋅м для меди) и напряжение падение В (обычно 3% от напряжения источника).Провода какого сечения для постоянного тока 30 А следует использовать?
Размер провода для 30-амперного источника постоянного тока зависит главным образом от напряжения источника и длины провода. Выполните следующие шаги, чтобы рассчитать его:
- Определите напряжение источника (т. е. 12 В), длину кабеля L (т. е. 50 м), удельное сопротивление проводника ϱ (обычно 2,22 × 10⁻⁸ Ом⋅м для меди ), а падение напряжения В (обычно 3% = 0,03 от напряжения источника).
- Введите значения в следующую формулу:
A = (2IϱL) / V = (2 ⋅ 30 ⋅ 2,22 × 10⁻⁸ ⋅ 50) / (0,03 ⋅ 12 В) - Результат должен быть 0,00018525 м² или 185,25 мм².
