Что делать, если отсутствует вход HDMI?
Почти все старые телевизоры имеют интерфейс RCA (в народ. тюльпаны). Можно попробовать пойти в обход, но «с костылями». Понадобится переходник HDMI на тюльпаны.
Пытаться припаять RCA к кабелю HDMI бессмысленно. Первый – интерфейс аналоговый, а второй – цифровой. Для передачи информации между ними понадобится активный преобразователь сигнала, который придется купить.
В магазинах продается 2 типа переходников:
1 HDMI2AV и его аналоги. В этой коробочке есть необходимые порты. Внутри расположена микросхема, преобразующая один сигнал в другой, при этом даже присутствует выбор между региональностью. Работает в обе стороны, можно старую консоль подключить к новому телевизору.
2 Проводные переходники. Выглядят, как самый обычный провод, где на одном конце штекеры RCA, а с другой HDMI разъем. Работают «из рук вон плохо», так как для преобразования используется маленькая микросхема под корпусом ХДМИ.
Никакого теплоотвода или выравнивания пульсаций здесь не предусмотрено. К тому же здесь отсутствует дополнительное питание, а без него невозможна качественная передача информации.
Напрашивается вывод: своими руками сделать переходник с HDMI на VGA или RCA невозможно!
Предпочтительнее брать HDMI2AV. Вследствие сглаживание пульсаций и напряжения, сигнал получается ровным и без помех. Кроме этого, у него есть ряд побочных достоинств:
- Надежность. Коробка крепкая, не скрипит, может устанавливаться за телевизор.
- Региональность. На корпусе можно выбрать регион PAL и NTSC, если вы хотите подключить к новому телевизору старую приставку.
- Минимум помех при передаче информации.
- Подключение к любым аналоговым интерфейсам. Через дополнительные переходники можно вывести видео на другие порты: VGA, SCART и т.д.

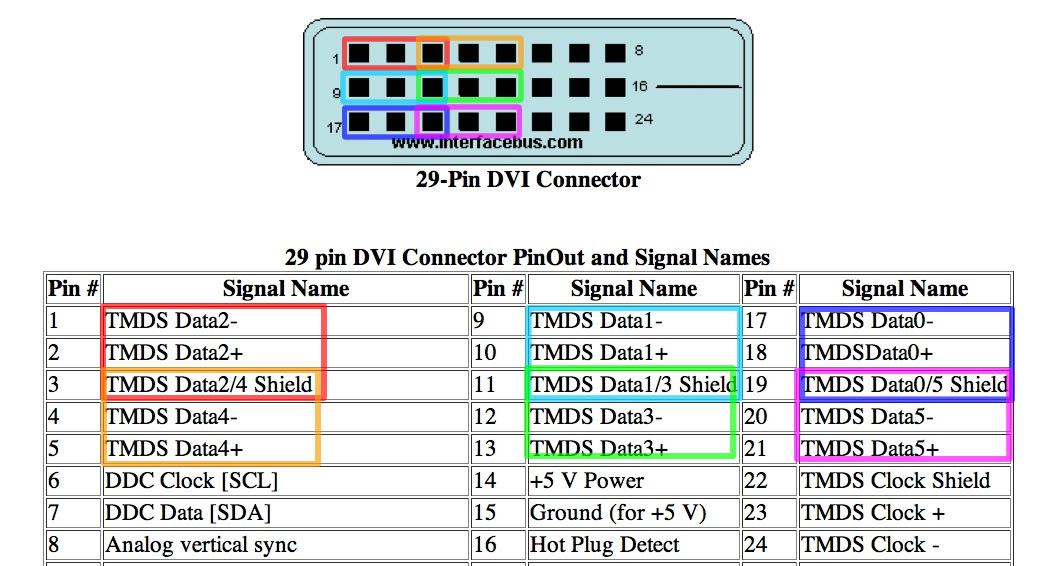

- Выводить видео можно не только с HDMI, но и с DVI. По сути, это один и тот же интерфейс – отличается только распиновка HDMI кабеля.
Но если купить вот такой провод – проблемы улетучиваются.
Но если купить вот такой провод – проблемы улетучиваются.История
В 2002 году крупные производители бытовой электроники, включая Hitachi, Philips, Sony, Toshiba и других, предложили новый интерфейс High-Definition Multimedia Interface (HDMI). Он стал первым полностью цифровым интерфейсом для передачи несжатых потоков аудио и видео, при этом он обратно совместим с DVI, который передаёт цифровой поток видео.
Интерфейс HDMI постоянно развивался. Сегодня насчитывается уже несколько версий с разными номерами. Первая версия HDMI 1.0 появилась ещё в 2002 году. Самая последняя HDMI 1.3 была утверждена в июне 2006. Каждая версия использует одни и те же аппаратные спецификации и кабель, но отличается увеличенной пропускной способностью и типами информации, которые можно передавать через HDMI. Например, HDMI 1.0 поддерживает максимальную скорость 4,9 Гбит/с, а HDMI 1.3 – уже 10,2 Гбит/с.
Распиновка HDMI разъема на тюльпан RCA
Создание переходника возможно и в случае с использованием тюльпана.
Применяется данный переходник не так часто, а в продаже стоит он не так и дорого. Поэтому лучше приобретать готовый продукт, чем возиться с изготовлением самодельного прибора. Тем не менее и это возможно. Мы не зря приводили выше разделение контактов по цветам. Каждый из цветов – свой канал в системе RGB. Это может помочь в создании переходника на тюльпан RCA. Каждая цветовая группа соединяется с соответствующим «тюльпаном», а звук выводится отдельно.
Стоит отметить, что формат данных в двух разъемах разный, а потому рекомендуется использовать покупные адаптеры, содержащие в себе конвертирующие платы.
Описание устройства Digitus
Указанный переходник HDMI-VGA продается с качественным коммутатором. В данном случае система защиты от понижения частоты установлена
Также важно отметить, что у модели действует технология «Сайд». Для решения проблем со сжатием имеется стандартный набор команд
Видео разрешается передавать в высоком разрешении.
Обработка многопотоковых файлов много времени не отнимает. Максимальная звуковая частота модификации не превышает 250 кГц.
Также важно отметить, что пропускная способность у переходника составляет 3,5 Мбит в секунду. Протоколы САС устройство поддерживает
При необходимости камеры подключать разрешается. Видеосендер у модели предусмотрен двухконтактного типа. Защитная оплетка у нее установлена небольшой толщины. Как утверждают специалисты, процесс дискретизации звука происходит быстро. Видео с малым разрешением максимум способно обрабатываться по трем каналам.
HDMI 2.1 — функции, характеристики, дата выхода
Как спаять кабель HDMI: подробная инструкция
Разобранный коннектор HDMI кабеля
Нередко случается так, что кабели HDMI входят из строя.
Автор статьи одно время работал продавцом-консультантом в магазине бытовой техники, поэтому не понаслышке знает, насколько они ненадежны в местах, где находятся разъемы, то есть концы кабелей.
Эти провода очень плохо переносят изгибы и регулярные переустановки. В идеале, их нужно поставить, и не трогать совсем, но на практике мы часто подключает к ТВ ноутбуки и прочую технику, и HDMI, хочешь-не хочешь, начинает страдать.
Если у вас случилось так, что сигнал кабель передавать перестал, но в запасе имеется другой, с которого можно снять рабочие коннекторы, то вам осталось узнать, как спаять кабель HDMI, и продолжить пользоваться всеми преимуществами цифрового телевидения. Ну, или сбегать в магазин за новым – кому что!
Содержание
- Зачем паять кабель
- Как понять, что причина неисправности в кабеле
- Ремонтные работы
- Инструменты
- Начинаем пайку
Зачем паять кабель
У многих читателей может возникнуть резонный вопрос – зачем вообще связываться с пайкой, когда за вполне скромные деньги можно пойти и купить новый, на что мы ответим следующее:
Новый HDMI кабель
- Во-первых, не всегда имеется под боком магазин, в котором можно приобрести такую продукцию, и не всегда такие магазины открыты – особенно актуально для сел и небольших поселков.
- Во-вторых, не каждый жаждет купить дешевый кабель, особенно если до этого стоял хороший – согласны, что пример спорный, но все-таки.
- В-третьих, представьте ситуацию, что у вас уже имеется два кабеля, и у обоих по одному сломанному и по одному рабочему коннектору. Почему бы не взять, и не сделать один рабочий кабель, не тратя при этом денег? Это и интересно и экономично!
- В-четвертых, длины имеющегося HDMI кабеля может вам банально не хватать, и вы захотите его удлинить. Ну, или коннектор просто не проходит в отверстие в стене и вам не хочется это самое отверстие расширять.
В общем, причин может быть сколько угодно, так как ситуации, порой, складываются самые непредвиденные.
Как понять, что причина неисправности в кабеле
На фото показана типичная проблема HDMI – сломанный разъем искривлен, что часто случается под действием собственного веса кабеля или при монтаже ТВ на кронштейн, где ему просто не хватает места
Каким образом может проявляться проблема с неисправным кабелем:
Не путайте с этим – это что-то с вашей спутниковой антенной
- Телевизор выдает на экране надпись: «Нет видеосигнала»;
Шумы на изображении
- Изображение нечеткое, покрытое шумами, с возможным смещением цвета в сторону синего, красного или зеленого;
Изображение заменили линии и полоски
- Вместо привычной картинки телевизор выдает вам вот такие артефакты в виде полос квадратиков и прочих узоров;
Когда телевизор молчит
- Изображение на месте, но отсутствует звук.
- Также возможны и другие симптомы, но суть одна – в первую очередь всегда проверяются на работоспособность кабели, а уж потом техника.
Выбран не тот вход
Не подумайте, что мы издеваемся, но действительно, очень часто, неопытные пользователи не могут понять, что изменен активный вход на телевизоре. Так что если вы видите вот такой снег на экране, то берите пульт, ищите кнопку смены входов (не знаете ее «в лицо», загляните в инструкцию), которая может называться «Input», «TV\IN», «Source» и прочее. Далее выбирайте из предложенного списка нужное.
Если вы хоть раз держали подобный кабель в руках, то должны знать, что его «тело» сделано достаточно прочным и гибким, поэтому, если на нем отсутствуют видимые повреждения, проблема может быть связана только с разъемами. Как точно убедиться в неисправности?
Вот краткая, но действенная инструкция:
- Первым делом попробуйте немного пошевелить разъем, воткнутый в телевизор.
- Если ничего не происходит, то вытащите HDMI и воткните его обратно – иногда такие меры помогают восстановить изображение и звук, так как нередко случается так, что отсутствует нормальный контакт.
- Следующий шаг – сменить кабель и вход, например, подключить тюльпаны, которыми до сих пор оснащается большинство видеотехники. Если изображение восстановилось, то можно делать выводы.
- Сделайте визуальный осмотр разъемов – они могут быть искривлены или вообще оторваны. Тут сразу снимаются все вопросы.
Бывает и так
Совет! Разъем HDMI «мама», который установлен на ТВ и ресиверах ломается очень редко, чаще всего проблема происходит именно с кабелями, хотя провести визуальный осмотр и этих элементов не помешает.
Ремонтные работы
Давайте, наконец-таки, перейдем к самой интересной части нашей статьи, узнаем, что такое распайка HDMI кабеля, и как выполняется ремонт.
Инструменты
Для выполнения работы на не потребуется много инструментов, и найдутся необходимые у многих, кто хоть как-то знаком с электроникой.
Измерительное оборудование
- Мультиметр – с его помощью мы будем проверять работоспособность каждого контакта и его расположение;
Удобный и достаточно мощный паяльник
- Паяльник – назначение, думаем, и так всем ясно, главное – наличие острого жала, ведь все контакты расположены очень близко друг к другу;
Берите вариант с толстыми лезвиями
- Канцелярский нож – понадобится при снятии изоляционной оболочки со старого разъема;
Для удобной работы
- Кусачки – понадобятся, чтобы обкусить старое соединение;
Качественная изоляция
- Термоклей – нужен не только для изоляции, но и фиксации тонких проводков;
- Не помешает наличие зажима для пайки. Цена на данное приспособление невысока, но приобретать его при отсутствии нецелесообразно – проще купить новый кабель. Паять же без него будет достаточно сложно, хотя можете сообразить что-то схожее по функционалу из подручных предметов.
Цена на данное приспособление невысока, но приобретать его при отсутствии нецелесообразно – проще купить новый кабель. Паять же без него будет достаточно сложно, хотя можете сообразить что-то схожее по функционалу из подручных предметов.Естественно понадобятся расходники для пайки – припой и флюс.
Начинаем пайку
Итак, сам HDMI кабель состоит из 19 проводков, которые бывают попарно экранированные и отдельные. Подробно распайка кабеля HDMI показана на фото ниже.

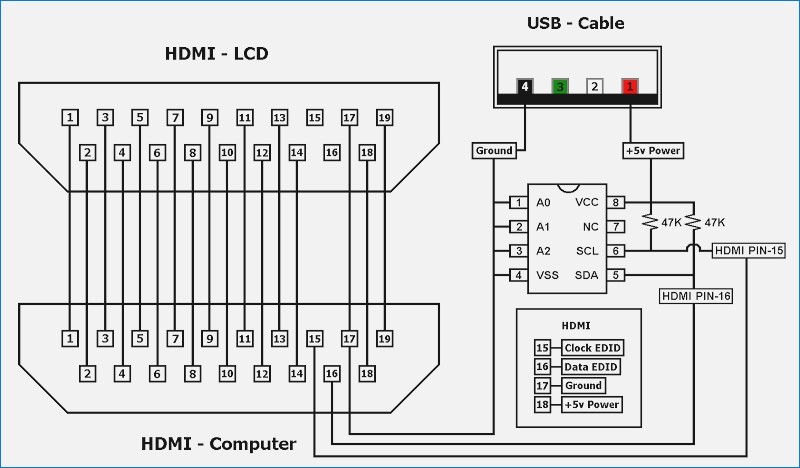

Распиновка HDMI кабеля
Наша задача подпаять каждый проводок к соответствующему контакту.
Выполняем следующие действия:
Снимаем кожух
- Приступаем к разборке разъема кабеля. Для этого берем канцелярский нож и с ребра, по шву, прорезаем внешнюю полимерную оболочку исправного разъема, которая и создает жесткость этого элемента.
Совет! Поломанный разъем можно не мучить, а просто откусываем его кусачками и зачищаем все провода.
Откусываем провод
- Как видите, под оболочкой скрывается термоклей, который полностью покрывает концы проводков и контактную площадку. Чтобы внести ясность и не запутать читателя, мы уточним, что собираем из двух нерабочих кабелей один целый.
- Далее нам потребуется отсоединить рабочий штекер от кабеля при помощи кусачек. Делайте это аккуратно, держась за провод, а не коннектор.
Чтобы внести ясность и не запутать читателя, мы уточним, что собираем из двух нерабочих кабелей один целый.Очищенный разъем
- Далее при помощи того же ножа снимается слой термоклея. Как видно их фото выше, HDMI распайка кабеля определяется не так и сложно – по цветам изоляции. Однако такой метод подходит далеко не всегда, точнее только тогда, когда ремонтируются одинаковые кабели. При необходимости вы можете отыскать в интернете стандартную схему, которая поможет вам в работе.
Процесс пайки
- Для того чтобы определить куда паять провод берем мультиметр и выставляем его в режим прозвонки. Ставим один щуп на рабочий контакт разъема и ищем среди зачищенных проводов его выход.
- После этого берем провод и припаиваем его к контакту в соответствии с тем, как стоял щуп на рабочем разъеме.
Проверка целостности контакта разъема
- После припаивания всех проводов таким методом нужно прозвонить все контакты «нового» разъема, чтобы удостовериться, что контакты никак не зацепили друг друга, и сигнал будет проходить правильно.
- Работа это достаточно нудная и длительная, поэтому будет интересна, пожалуй, только любителям радиоэлектроники.
Новый слой термоклея
- После того как вы убедились, что все функционирует нормально, разъем необходимо тщательно заизолировать и придать ему некоторую жесткость, чтобы напаянные проводки не оторвались в процессе эксплуатации.
- Использовать для этого мы будем тот же термоклей, что и был установлен на разъеме изначально. Наносится он при помощи паяльника на все контактные соединения. Делать это нужно очень осторожно, чтобы случайно не отпаять проводки. Поверьте, под слоем термоклея спаять все снова будет затруднительно.
Полностью покрытое термоклеем соединение
- Наносим термоклей достаточно толстым слоем, и покрываем им все провода, вплоть до основной изоляции кабеля, стараясь выдержать правильную форму.
Готовый результат
- После этого даем ему затвердеть и дополнительно обматываем все слоем изоленты – черный цвет будет смотреться лучше.
На этом все. Кабелем можно начинать пользоваться. Как видите ничего сложного, в принципе, нет! Аналогичным способом можно будет соединить два конца кабелей, которые нужно спаять в один, чтобы удлинить.
Работа с изделием, которое потребовалось разрезать, чтобы просунуть в узкое отверстие будет еще легче, так как не будет необходимости прозвонки каждого провода – просто спаиваем все проводки по цвету изоляции, и тщательно затем изолируем.
Вот так можно сделать своими руками из двух нерабочих проводов один целый HDMI — распиновка кабеля при этом имеет решающее значение. Прикрепленное к статье видео поможет лучше разобраться в теме.
Распиновка разъема HDMIи подключение контактов » Electronics Notes
Разъемы HDMIимеют 19 контактов, хотя конфигурация выводов различна для разных типов разъемов HDMI: A, C, D и E
Технология HDMI Включает:
HDMI — основы
версии HDMI
разъемы HDMI
Распиновка/контактные соединения
Кабели HDMI
USB C к HDMI
HDMI и DVI
Переключатель HDMI, разветвитель и матрица — отличия
Удлинители HDMI
Повторители HDMI
Основные продукты HDMI
Система HDMI имеет пять типов разъемов, определенных для системы: HDMI Type A, C, D и E.
Тип B, хотя и определен, но не использовался, поэтому он здесь не описывается.
После определения распиновка или конфигурация контактов для каждого типа разъема HDMI остается прежней, что означает отсутствие проблем с обратной совместимостью.
Несмотря на это, различные типы разъемов HDMI имеют разную конфигурацию контактов, что означает, что при проектировании оборудования или изготовлении кабелей необходимо соблюдать осторожность, чтобы убедиться, что для разных сигналов используются правильные номера контактов.
К счастью, поскольку разные типы разъемов HDMI не могут сопрягаться с разъемами другого типа, нет проблем с их перекрестным соединением и наличием сигналов на неправильных линиях.
Основные типы разъемов HDMI включают тип A, который используется для большинства телевизоров, тип C, который представляет собой мини-формат, тип D, который представляет собой микроформат, и тип E, который используется для автомобильных приложений и имеет фиксатор и защиту от грязи.
Распиновка разъема HDMI типа A
Наиболее широко используется разъем HDMI типа A. Именно он присутствует на большинстве телевизоров, рекордеров, телеприставок и т.п. Это разъем, который большинство людей ассоциируют с HDMI.
Штыревой разъем HDMI типа A имеет размеры 13,9 мм × 4,45 мм, а гнездовые разъемы немного больше, поскольку они должны вмещать штекер, и имеют размеры 14 мм × 4,55 мм.
Часто задняя панель для разъема HDMI типа A кажется относительно большой для размера разъема – это связано с большим количеством необходимых контактов.
Видно, что схема контактов разъема типа А состоит из двух рядов контактов с чередующейся нумерацией по всей длине разъема, так что контакты 1 и 2 находятся на одном конце, а контакты 18 и 19 — на другом.
Схема контактов разъема HDMI| Соединения контактов для разъема HDMI типа A | |
|---|---|
| Номер контакта HDMI | Сигнал |
| 1 | Дата TMDS 2+ |
| 2 | Экран данных TMDS 2 |
| 3 | Данные TMDS 2- |
| 4 | Данные TMDS 1+ |
| 5 | Экран данных TMDS 1 |
| 6 | Данные TMDS 1- |
| 7 | Данные TMDS 0+ |
| 8 | Экран данных TMDS 0 |
| 9 | Данные TMDS 0- |
| 10 | Часы TMDS+ |
| 11 | Экран часов TMDS |
| 12 | Часы TMDS — |
| 13 | ЦИК |
| 14 | Данные HEC- |
| 15 | SCL (последовательные часы для DDC |
| 16 | SDA (последовательная линия передачи данных для DDC |
| 17 | DDC/CEC/HEC Заземление |
| 18 | Питание +5 В (макс. 50 мА) |
| 19 | Обнаружение горячей замены (1.3) / HEC Data+ (1.4) |
Хотя не все линии можно использовать в любых приложениях, все кабели включают в себя все линии, поэтому их можно использовать в любых приложениях.
Разводка разъема Mini HDMI Type C
Разъем mini-HDMI не так распространен, как разъем типа A, но его часто можно найти в таких устройствах, как видеокамеры, цифровые зеркальные фотокамеры и другое фотооборудование. Здесь размер имеет большее значение, и для полного разъема типа A не хватило бы места.
Мини-штекерыHDMI типа C имеют размеры 10,42 мм × 2,42 мм, что делает их значительно меньше, чем тип A.
Распиновка мини-HDMI типа C очень похожа на распиновку стандартного HDMI или типа A. Отличия заключаются в том, что все положительные сигналы дифференциальных пар меняются местами с соответствующим экраном, вместо этого DDC / CEC Ground назначается контакту 13. контакта 17, CEC назначается контакту 14 вместо контакта 13, а зарезервированным контактом является контакт 17 вместо контакта 14.
Полная распиновка разъема mini-HDMI приведена в таблице ниже.
| Штыревые соединения для разъема Type C или mini-HDMI | |
|---|---|
| Номер контакта HDMI | Сигнал |
| 1 | Экран TMDS Data2 |
| 2 | TMDS Data2+ |
| 3 | Данные TMDS2- |
| 4 | Экран TMDS Data1 |
| 5 | Данные TMDS1+ |
| 6 | Данные TMDS1- |
| 7 | Экран TMDS Data0 |
| 8 | Данные TMDS0+ |
| 9 | Данные TMDS0- |
| 10 | Экран часов TMDS |
| 11 | Часы TMDS+ |
| 12 | Часы TMDS — |
| 13 | DDC/CEC Земля |
| 14 | ЦИК |
| 15 | SCL (блокировка DDC) |
| 16 | SDA (данные DDC) |
| 17 | ГЭК+ |
| 18 | Питание +5 В (питание EDID/DDC) |
| 19 | Детектор горячего подключения/HEC- |
| – | Корпус (земля) |
Распиновка разъема micro-HDMI
Разъем micro-HDMI не так широко распространен, как версии Type A или C.
Тем не менее, он предназначен для аудиовизуальных приложений на гораздо меньших электронных устройствах, таких как смартфоны и другие подобные устройства, которым могут потребоваться все возможности HDMI.
Микро-HDMI, очевидно, намного меньше, чем стандартный разъем HDMI типа A или мини-HDMI типа C, но сохраняет то же количество 19 контактов, что и типы A и C.
| Штыревые соединения для разъема типа D или micro-HDMI | |
|---|---|
| Номер контакта HDMI | Сигнал |
| 1 | Детектор горячего подключения/HEAC- |
| 2 | Утилита/HEAC+ (NC на устройстве) |
| 3 | TMDS Data2+ |
| 4 | Экран TMDS Data2 |
| 5 | Данные TMDS2- |
| 6 | TMDS Data1+ |
| 7 | Экран TMDS Data1 |
| 8 | Данные TMDS1- |
| 9 | Данные TMDS0+ |
| 10 | Экран TMDS Data0 |
| 11 | Данные TMDS0- |
| 12 | Часы TMDS+ |
| 13 | Экран часов TMDS |
| 14 | Часы TMDS- |
| 15 | ЦИК (Контроль) |
| 16 | DDC/CEC/HEAC Заземление |
| 17 | SCL (часы DDC) |
| 18 | SDA (данные DDC) |
| 19 | Питание +5 В (питание EDID/DDC) |
** описание штифта указано в скобках.
Распиновка или конфигурация контактов для различных разъемов HDMI не часто требуется для создания новых разъемов, поскольку кабели находятся в свободном доступе, но она может быть полезна для поиска неисправностей или при разработке нового оборудования.
Как видно из приведенных выше таблиц, конфигурация контактов или распиновка различаются для разных типов разъемов HDMI. Необходимо позаботиться о том, чтобы использовалась распиновка для правильного типа разъема.
Другие аудио-видео темы:
HDMI
СКАРТ
Громкоговоритель
Наушники и наушники
микрофоны
УКВ FM-радио
RDS-данные
Цифровое радио
DVB-телевидение
Возврат в меню Аудио/Видео. . .
Все Описание контактов разъема HDMI (A,B,C,D)
HDMI — это очень популярный стандарт аудиовизуального интерфейса, используемый во многих устройствах. Он позволяет передавать аудио- и видеоданные по одному кабелю со сверхвысоким разрешением.
Различные типы разъемов HDMI теперь доступны на рынке.
Кроме того, устройства оснащены портом HDMI из-за удобства в технических характеристиках и занимаемой площади. Давайте посмотрим на схемы распиновки и подключения наиболее важных типов разъемов HDMI.
Содержание
- Назначение контактов HDMI
- Назначение контактов разъема HDMI типа A
- Назначение контактов разъема HDMI типа C (Mini)
- Назначение контактов разъема HDMI типа D (Micro)
- Назначение контактов разъема HDMI типа B
- 3
описание разъема HDMI
Распиновка HDMI
Типы A, B, C, D и E — это разные типы разъемов HDMI. За исключением типа B, все разъемы имеют 19 контактов, но различаются по размеру и характеристикам. Среди этих 5 типов HDMI A, C и D являются наиболее широко используемыми разъемами HDMI.
На рисунке ниже показана разводка контактов разъема HDMI (A, C, D). 19 контактов расположены в два ряда. Нумерация начинается справа и идет попеременно между верхней и нижней строками.
Теперь давайте посмотрим, как различается передача сигналов между разъемами HDMI типа A, C и D.
Примечание: Показанная здесь разводка разъемов HDMI, а не портов HDMI. Их распиновка идентична, но прямо противоположна друг другу, т. Е. Контакт 1 разъема HDMI – это контакт 19.на порт HDMI.
Распиновка разъема HDMI типа A
Распиновка разъема HDMI типа AТип A — стандартный разъем HDMI. Размер вилочного соединителя составляет 13,9 мм × 4,45 мм , а размер гнездового соединителя — 14 мм × 4,55 мм . Это самый крупный тип разъема l . Описание сигнала приведено в таблице ниже.
| Номер контакта | Название сигнала | Номер контакта | Название сигнала |
|---|---|---|---|
| 1 | TDMS Data 2+ | 11 | TDMS Clock Shield |
| 2 | TDMS Data 2 Shield | 12 | TDMS Clock- |
| 3 | TDMS Data 2- | 13 | CEC |
| 4 | TDMS Data 1+ | 14 | No connection |
| 5 | TDMS Data 1 Shield | 15 | DDC Clock |
| 6 | TDMS Data 1- | 16 | DDC Data |
| 7 | TDMS Data 0+ | 17 | Ground |
| 8 | TDMS Data 0 Shield | 18 | +5V Power |
| 9 | TDMS Data 0- | 19 | Hot Plug Detect |
| 10 | TDMS Clock+ |
Читайте также: Чем HDMI отличается от Displayport? (5 основных отличий)
Распиновка разъема HDMI типа C (Mini)
Распиновка разъема HDMI типа C Тип C также называется разъемом Mini HDMI.
Размер мини-разъема составляет 10,42 мм × 2,42 мм.
Описание контактов разъема HDMI типа C приведено ниже:
| Номер контакта | Название сигнала | Номер контакта | Название сигнала | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | TDMS Data 2 Shield | 11 | TDMS Clock+ | |||||||||||||
| 2 | TDMS Data 2+ | 12 | TDMS Clock- | |||||||||||||
| 3 | TDMS Data 2- | 13 | DDC/CEC Ground | |||||||||||||
| 4 | Данные TDMS 1 Shield | 14 | CEC | |||||||||||||
| 5 | TDMS Данные 1+ | 15 | 5 | TDMS 1+ | 15 | TDMS 1+ | 15 | TDMS 1+ | 15 | TDMS 1.0046 6 | TDMS Data 1- | 16 | SDA (DDC data) | |||
| 7 | TDMS Data 0 Shield | 17 | HEC+ | |||||||||||||
| 8 | TDMS Data 0+ | 18 | +5V Power | |||||||||||||
| 9 | TDMS Data 0- | 19 | Hot Plug Detect/HEC- | |||||||||||||
| 10 | TDMS Clock Shield |
Примечание: Распиновка мини-разъема почти аналогична стандартному разъему A, за исключением нескольких изменений.
- Положительный сигнал и соответствующий экранирующий сигнал меняются местами в каждом наборе.
- Контакт 13 — DDC/CEC вместо контакта 17
- Контакт 14 — CEC вместо 13
- Контакт 17 — это дополнительный контакт, подключенный к HEC .
Распиновка разъема HDMI типа D (Micro)
Распиновка разъема HDMI типа DТип D также называется разъемом Micro HDMI. размер этого разъема составляет 5,83 мм x 2,2 мм. Это самый маленький разъем HDMI.
Несмотря на то, что он самый маленький, он поддерживает 19 контактов и сохраняет все основные функции. Но порядок сигнализации немного другой, что приведено в таблице ниже.
0047| PIN Номер | Название сигнала | PIN Номер | Название сигнала | ||
|---|---|---|---|---|---|
| 1 | HOT Decect/HEC- | 11 | HOT DETECT/HEC- | 11 | TDMS Data 0- |
| 2 | Utility/HEAC+ | 12 | TDMS Clock+ | ||
| 3 | TDMS Data 2+ | 13 | TDMS Clock Shield | ||
| 4 | TDMS Data 2 Shield | 14 | TDMS Clock- | ||
| 5 | TDMS Data 2- | 15 | CEC (Control) | ||
| 6 | TDMS Data 1+ | 16 | DDC/CEC/HEAC Ground | ||
| 7 | TDMS Data 1 Shield | 17 | SCL (DDC clock) | ||
| 8 | TDMS Data 1- | 18 | SDA (DDC data) | ||
| 9 | TDMS Data 0+ | 19 | +5 V Power (power EDID/DDC) | ||
| 10 | TDMS Data 0 Shield |
Type B HDMI разъем Распиновка
Тип B — двухканальный разъем HDMI.
Для поддержки этой дополнительной функции он имеет 29 контактов, в то время как все другие типы разъемов имеют 19 контактов. Но этот разъем не использовался ни в одном устройстве, так как более новая версия HDMI (1.3) не поддерживает это свойство двойного канала.
Описание выводов HDMI типа B приведено в таблице ниже.
| Номер контакта | Название сигнала | Номер контакта | Название сигнала |
|---|---|---|---|
| 1 | TDMS Data 2 + | 16 | TDMS Data 4 + |
| 2 | TDMS Data 2 Shield | 17 | TDMS Data 4 Shield |
| 3 | TDMS Data 2 – | 18 | TDMS Data 4 – |
| 4 | TDMS Data 1+ | 19 | TDMS Data 3 + |
| 5 | TDMS Data 1 Shield | 20 | TDMS Data 3 Shield |
| 6 | TDMS Data 1- | 21 | TDMS Data 3 – |
| 7 | TDMS Data 0+ | 22 | CEC |
| 8 | TDMS Data 0 Shield | 23 | Reserved |
| 9 | TDMS Data 0 – | 24 | Reserved |
| 10 | TDMS Clock+ | 25 | SCL |
| 11 | TDMS Clock Shield | 26 | SDA |
| 12 | TDMS Clock- | 27 | DDC/CEC Ground |
| 13 | TDMS Data 5 + | 28 | +5V Power |
| 14 | TDMS DATA 5 SHIED | 29 | HOT PLUCK Обнаружение |
| 15 | Данные TDMS 5 – |
.
0009Включите JavaScript
Как узнать, поддерживает ли ваш кабель HDMI функцию ARC? | Часто задаваемые вопросы Пояснение Видео
Описание контактов разъема HDMI
Описание контактов разъемов HDMI содержит несколько сокращений. Важно знать, что они обозначают, для правильного понимания сигнализации разъемов.
TDMS, CEC, DDC, HEC, HEAC, SCL, SDA и EDID — аббревиатуры, включенные в распиновку. Большинство из них на самом деле являются разными каналами связи, используемыми в технологии HDMI. Давайте посмотрим на них подробно.
- Передача минимизированной дифференциальной сигнализации (TMDS) Кабель HDMI несет три (шесть, в случае типа B) канала данных TDMS с номерами 0, 1 и 2. Эти каналы предназначены для передачи видео, аудио и вспомогательные данные как отдельные типы пакетов.
- Управление бытовой электроникой (CEC) Этот канал предназначен для управления и контроля пользователем до 15 устройств.
