Штробление стен под проводку: инструменты, правила
Один и распространенных способов монтажа электропроводки — скрытый. Это когда провода и кабели укладываются канавки, сделанные в стене, полу. Процесс проделывания канавок называют штроблением, а сими канавки — «штроба» или «шраба». Как правильно делать штробление стен под проводку, по каким правилам, какой использовать инструмент, и поговорим дальше.
Содержание статьи
Правила штробления
Укладка проводки в штробу относится к закрытому способу монтажа. Оставшееся отверстие затем заделывается вровень со стеной, после чего наносятся отделочные материалы. То есть, потом сложно определить, где именно проходит проводка. С точки зрения эстетики это хорошо, но вот с практической точки зрения несет явные неудобства: при работах связанных со сверлением отверстий в стенах приходится учитывать, что где-то там находится проводка. Найти ее можно с помощью специальных детекторов проводки, но и сама прокладка должна быть предсказуемой.
Для этого разработали ряд правил, которых надо придерживаться и в квартирах и в домах:
Это общие правила, которые касаются штробления стен под проводку.
Инструмент для штробления и техники выполнения
Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.
Быстрее работа пойдет с электроинструментом:
- Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой.
Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине. - Ручная циркулярная пила, угло-шлифовальная машинка (УШМ) или болгарка. Сделать распилы в стене можно и этим инструментом, но работать с ним на бетонной или кирпичной стене очень опасно. Любая неоднородность разрезаемого материала — камень, металл, пустоты — может привести к тому, что инструмент сорвется. При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.
- Перфоратор. Этот инструмент используется обычно на завершающей стадии — между двух проложенных штроб материал удаляют или зубилом, или перфоратором с лопаткой. Можно, конечно сразу по намеченной линии откалывать куски стены, но при этом канавка получится кривой. Если вас это не пугает, можно работать так.
Сначала делают параллельные канавки, затем середину удаляют
- Дрель. Это не самый лучший способ, но лучше чем штробить вручную зубилом. По намеченной линии насверливают недалеко друг от друга ряд отверстий большого диаметра. Большой глубины тут не требуется — не более 20 мм, так что времени много не занимает. Полученную цепочку отверстий при помощи перфоратора или зубила и молотка превращают в канавку.
Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.
Можно, конечно сразу по намеченной линии откалывать куски стены, но при этом канавка получится кривой. Если вас это не пугает, можно работать так.Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.
Чем делать штробы в древесине
В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора.
Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской. Но кроме этих инструментов есть еще несколько специфических:
Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.
Чем проделать канавки под проводку в газобетоне
При кладке стен из газобетона или пенобетона, их приходится армировать. Арматуру укладывают в прорезанные канавки — штробы. Для этого есть специальный штроброез для газобетона. Это металлическая труба с ручкой и выступом на другом конце.
Штроборез для газоблоковПроцесс очень прост — надо тянуть инструмент, прижимая его к поверхности. Пено- газобетон легко поддается обработке, потому сложностей не возникает. Можно, конечно использовать циркулярку или УШМ, но пыли при этом будет в разы больше, что в помещении не радует.
Штробление стен из кирпича
Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.
Штрабы в кирпиче делать прощеЕсли же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона. С той лишь разницей, что режется кирпич проще и быстрее.
Можно ли штробить несущие стены
По идее, при ремонте электропроводки в квартире, необходимо заказывать проект. При его разработке учитывается наличие и расположение несущих стен, и возможности прокладки в них штраб. В результате выдается план, на котором точно указано где и что надо прокладывать, какой ширины и глубины должна быть каждая канавка.
Остается только выполнить все в точности.
Если вы переживаете, насчет того, чтобы не повредить несущие стены во время работ, подайте запрос на разрешение в УК. Они должны поднять документы и посмотреть, насколько велик запас прочности в вашем доме. Скорее всего, разрешение дадут.
Но так мало кто делает. В основном рисуют план (если рисуют), потом его переносят на стены, и начинают работы. Если штробление стен под проводку проводится в таком порядке, в несущих стенах не делают канавки более 20 мм глубины и ширины и просто надеются, что ничего не повредят.
Штробление стен под проводку: порядок и техника безопасности
Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей. Желательно план рисовать в масштабе, делать это можно в специальных программах для черчения схем, а можно — на бумаге.
Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы. После этого при помощи детектора проводки проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.
Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.
Но стоит помнить, что проделывать канавки под проводку в стенах из кирпича, бетона, древесины — дело пыльное и шумное. Потому работать надо в отведенные для шумных работ часы — днем, в будни, с перерывом на обед — могут отдыхать маленькие дети.
Штробить стены надо в респираторе и защитной одеждеПеред началом работ в конкретном помещении, вход желательно завесить мокрой тканью — меньше будет лететь пыль.
Работать надо в респираторе и очках, а лучше — надеть защитный щиток, который закроет все лицо (но от респиратора не отказывайтесь). Также стоит надеть плотную одежду, закрывающую руки и ноги — при работе отлетают частицы материала стен, и самые мелкие довольно ощутимо секут кожу, а глаза могут повредить серьезно.
Это основные правила безопасности при штроблении стен под проводку, но не стоит забывать еще и о правилах работы с электроинструментом, особенно таким, как УШМ и ручная циркулярная пила.
Еще один совет: после того, как развели проводку, тщательно измерьте все расстояния и нанесите их на план. Он пригодится вам во время ремонта или если будет необходимо что-то прибить/повесить в тех местах, где может проходить проводка.
Штробление стен под проводку: правила, инструменты, варианты
В большинстве случаев проводку делают скрытой — ее прячут в стены, штукатурку, под отделочные материалы.
Чтобы ее спрятать в стенах делают канавки, которые называют «штробы» или «штрабы». Процесс изготовления этих канавок называется «штробление» или «штробирование». Это не такое простое занятие и штробление стен под проводку требует знания правил их прокладки, особенности работы с разными материалами.
Содержание статьи
- 1 Порядок работ и правила расположения штроб
- 1.1 Правила прокладки штроб
- 1.2 Особенности железобетонных стен
- 2 Чем и как сделать штробы в стенах
- 2.1 Молоток и зубило
- 2.2 Болгарка (УШМ)
- 2.3 Дрель
- 2.4 Перфоратор
- 2.5 Штроборез
- 3 Штробление стен под проводку: особенности для стен из дерева и пенобетона
- 4 Как лучше работать
Порядок работ и правила расположения штроб

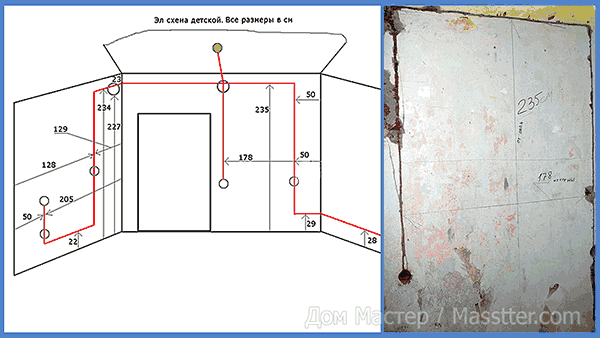

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:
После этого можно приступать к укладке и фиксации кабеля в штробах.
Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

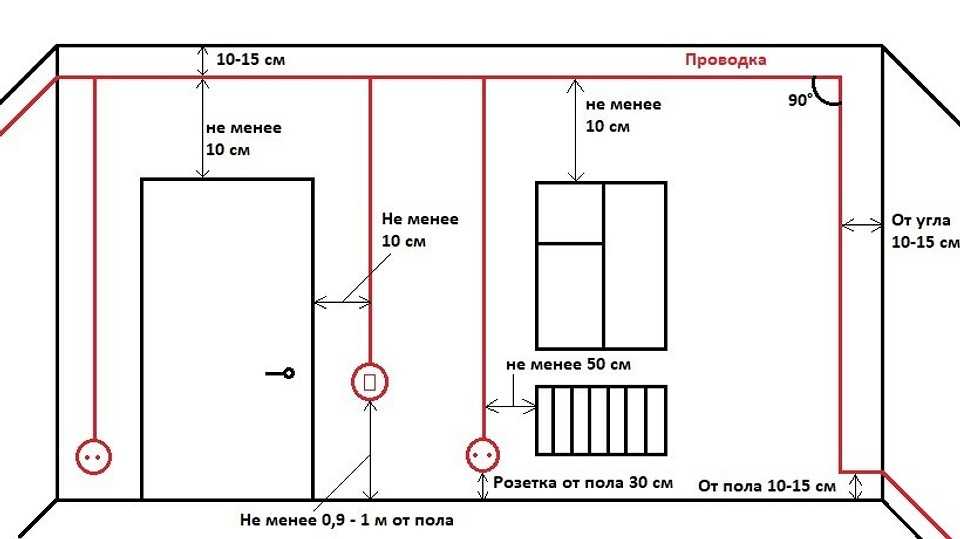

Правила прокладки штроб
Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:
Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.
Особенности железобетонных стен
Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.
В железобетонных стенах нельзя нарушать стальной каркас
Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.
Чем и как сделать штробы в стенах
Для того чтобы проделать в стене канавки-штробы, можно использовать разные инструменты.
Можно использовать обычный ручной инструмент — зубило и молоток, но процесс займет много времени и потребует значительных физических усилий. Можно воспользоваться различным электроинструментом — дрелью, перфоратором, УШМ (болгракой). С их помощью процесс ускорится, но работать ими не совсем безопасно. Есть еще специнструмент — штроборез. Он позволяет одновременно прорезать в любой стене две параллельные канавки, что намного облегчает и ускоряет работу. Далее более подробно остановимся на том, как сделать штробы пол проводку в стенах при помощи различных инструментов.
Штробление стен под проводку в хорошем исполнении выглядит так
Молоток и зубило
Эти инструменты есть в каждом хозяйстве, а если их нет, потратить придется совсем немного. И это хорошая новость. Плохая состоит в том, что работа пыльная и довольно тяжелая в физическом плане. Порядок действий такой:
Такой способ штробления стен под проводку требует много времени. Ускорить его можно, если использовать для прокладки канавок электроинструмент.
Болгарка (УШМ)
Установив на угло-шлифовальную машинку (УШМ) диск, которым можно резать кирпич или бетон (выбираете в зависимости от типа материала), канавки для штроб можно сделать быстро.
Болгарка значительно ускоряет процесс, но это — опасный инструмент
Но использовать болгарку для штробления стен под проводку — не лучший выбор. Это очень опасный способ. В кирпичной или бетонной стене часто встречаются неоднородности — полости, камешки, каверны и т.д. Попав на одно из таких мест можно потерять контроль над инструментом и получить травму. Потом, если у вас нет огромного опыта работы с этим инструментом, выберите любой другой способ. Пусть — более медленный. Зато более безопасный.
Дрель
Использование дрели для штробирования стен под проводку — это как раз тот, более безопасный альтернативный метод. Выбираете самое толстое сверло, которое можно установить в патрон, насверливаете ряд отверстий на небольшом расстоянии друг от друга. Глубина сверления небольшая — около 2 см, так что много времени это не займет.
Чтобы можно было легко контролировать глубину, на сверле, чуть выше нужной отметки, наклеивают полосу цветной изоленты (можно — цветного скотча). Сверление прекращают, когда до отметки остается совсем немного.
Как использовать дрель для штроб
Полученную цепочку отверстий нужно превратить в канавку. Сделать это можно зубилом и молотком (или УШМ — все с тем же риском).
Перфоратор
Перфоратор можно использовать только для удаления материала между двумя параллельными канавками. Это хорошая замена зля зубила и молотка. Штробление стен под проводку делают при помощи насадки и виде лопатки нужной ширины (чуть меньше 2 см).
При удалении сердцевины, жало насадки ставят под углом к стене, направляя ее вдоль штробы. При работе откалываются довольно большие куски, так что надо быть осторожными.
Использование перфоратора при штроблении
Второй способ использования перфоратора — сразу делать штробу без предварительного изготовления параллельных канавок. Это ускоряет работу, но стенки получаются очень неровные, ширина «гуляет».
И еще: возможно придется выравнивать дно полученной штробы при помощи зубила и молотка. Перфоратор — мощный инструмент, и убрать несколько миллиметров с его помощью сложно. Потому придется подправлять недостатки вручную. И, все равно, в результате вид у штробы будет «не очень». Это абсолютно не влияет на конечный результат, но не всем подобная «неопрятность» нравится.
Штроборез
Это профессиональный инструмент, предназначенный именно для нарезания канавок для штроб. Его описываем последним, так как оборудование недешевое, узкого назначения. Пригодно только для конкретного вида работ и покупать его исключительно чтобы сделать штробление стен под проводку один раз никто не будет. Найти его можно, разве что в больших пунктах проката техники.
Штроборез делает сразу две параллельные канавки
В этом инструменте есть два пильных диска, которые выставляются в нужное положение. Диски разводятся на требуемое расстояние, выставляются по высоте, обеспечивая нужную глубину пропила.
Инструмент довольно тяжелый, потому вертикальные штробы удобнее делать сверху-вниз. В этом случае требуется прилагать меньшие усилия, так как он опускается под действием собственной силы тяжести.
Штробление стен под проводку: особенности для стен из дерева и пенобетона
Описанный порядок действий универсален и инструментами можно штробить стены из любого материала. Но, есть некоторые специфические инструменты, которыми можно работать только по дереву или пенобетону.
Начнем с деревянных стен. В них скрытую проводку делают редко, так как кабель надо прокладывать в негорючих цельнометаллических лотках. Это значит, что надо делать глубокие и широкие штробы, что значительно снижает теплоизолирующие свойства стен. Тем. не менее, так делают.
Из описанных выше инструментов не стоит применять болгарку — диск может запутаться в уплотнителе, проложенном между бревен или брусом. Есть и два специфических инструмента, которыми можно работать далеко не со всеми материалами:
- Цепная пила. Ею можно не только пропилы сделать, но и удалить середину. Но для этого требуется высокий уровень владения инструментом. Обычно же просто делают две канавки и при помощи стамески и молотка удаляют середину.
- Фрезер. Если у вас есть ручной фрезер, подобрав правильную насадку можно не только канавки сделать. Работать им дольше, чем цепной пилой, но быстрее чем стамеской.
Ею можно не только пропилы сделать, но и удалить середину. Но для этого требуется высокий уровень владения инструментом. Обычно же просто делают две канавки и при помощи стамески и молотка удаляют середину.Из этих двух инструментов более безопасен ручной фрезер. Его проще контролировать, он менее мощный и более предсказуемый.
В последнее время все чаще дома стали строить из пеноблоков. В них штробление стен под проводку идет быстрее — материал мягкий, его можно даже теркой, ложкой, ножом скрести… тем более стамеской.
Так выглядит штроборез по пеноблокам
Но чтобы работа шла быстрее, есть для проделывания канавок специальный штроборез по пенобетону. Это отрезок трубы с приваренной ручкой и треугольным или квадратным выступом, который и проделывает в материале канавку.
Как лучше работать
Штробировании стен — работа пыльная. Чтобы пыль не попадала в другие помещения, двери завешивают влажной тканью, тщательно закрывают. Ткань можно повесить с обеих сторон. Чтобы пыль не попала в дыхательные пути, необходимо использовать респиратор. Обычная марлевая повязка может помочь только в случае с использованием стамески и молотка. При таком способе проделки штроб пыли не очень много. Во всех остальных случаях желателен именно респиратор.
Кроме пыли во время штробления во все стороны отлетают кусочки стены, штукатурки, раствора и т.д. Требуется обезопасить руки, лицо. На руки надеваем перчатки, застегиваем рукава. Лицо лучше защитить прозрачным щитком.
В крайнем случае можно надеть очки. Без них к работе лучше не приступать.
Провода какого калибра лучше всего подходят для жгута проводов двигателя?
Когда вы откроете свой двигатель, вы обнаружите, что есть десятки, если не сотни, проводов, которые обеспечивают бесперебойную работу вашего автомобиля. Если вы хотите починить жгут двигателя самостоятельно, вы, вероятно, задавались вопросом, какой калибр провода вы должны использовать для ремонта. Мы исследовали эту тему, и в этом посте мы перечисляем лучший калибр проволоки для использования на вашем двигателе.
В большинстве стандартных автомобилей используется первичный провод калибра 18. В зависимости от оригинальной проводки вашего автомобиля вы можете обнаружить, что типичный калибр проводов для жгута двигателя составляет 14-20. Прежде чем приступать к каким-либо изменениям или исправлениям, убедитесь, что вы приобрели провод нужного размера для жгута, который вы будете использовать.
Выбор правильного сечения провода для жгута двигателя важен для предотвращения возникновения других проблем с автомобилем. В этом посте мы поговорим о том, что такое жгут двигателя. Мы также обсудим различные калибры проводов, которые вы обычно видите в своем двигателе, и сможете ли вы изменить калибр проводов для использования. Продолжайте читать, пока мы подробно обсуждаем проводку жгутов двигателя.
Прежде чем вы продолжите чтение, позвольте нам сказать, что мы надеемся, что ссылки здесь будут вам полезны. Если вы купите что-то по ссылке на этой странице, мы можем получить комиссию, так что спасибо!
Провода какого сечения лучше всего подходят для жгута проводов двигателя?
Автомобильные двигатели работают на множестве проводов, которые безотказно приводят автомобиль в движение. Эти провода соединяют различные компоненты автомобиля друг с другом, и они должны работать в наилучшем состоянии, чтобы предотвратить проблемы с электричеством в автомобиле.
Большинство людей, обладающих некоторыми знаниями в области электротехники, могут устранить проблемы с электропроводкой своего автомобиля. Если вы хотите заменить проводку автомобиля, важно использовать правильные провода и калибры проводов, чтобы обеспечить правильную работу проводки и схемы.
Жгуты проводов двигателя представляют собой наборы проводов, кабелей, клемм и разъемов, составляющих систему управления двигателем. Мы можем сравнить это с центральной нервной системой автомобиля, потому что она поставляет электрические токи, чтобы поддерживать работу компонентов.
Существует множество жгутов проводов двигателя, которые одновременно использует автомобиль. Одним из наиболее важных жгутов, которые вы можете найти, является жгут двигателя, и эти провода управляют функциями вокруг двигателя. Эти провода отвечают за работу контроллера двигателя автомобиля, заслонки масляного контроллера, датчиков давления и других основных компонентов двигателя.
Как правило, большинство автомобилей используют первичный провод калибра 18 для жгута проводов двигателя.
Однако вы также можете встретить автолюбителей, использующих разные калибры проводов для своих автомобилей, особенно если они заменили определенные компоненты. Из-за этого, различные калибры проводов, скорее всего, будут играть роль в их жгутах двигателя. Различные транспортные средства и модели также используют несколько калибров проволоки.
Если вы спросите механиков и других автолюбителей, они, скорее всего, скажут, что провода жгута двигателя используют различные сечения. Все они будут разными, но обычно используются провода калибра от 14 до 20 для разных целей.
Если вы планируете переделывать жгут проводов двигателя вашего автомобиля, важно разработать план и измерить размеры проводов, которые в настоящее время используются в автомобиле. Оттуда вы можете вносить изменения, если есть обновления для автомобиля или если просто нужно заменить провода.
Каковы признаки того, что вашему автомобилю нужно заменить некоторые провода?
Провода вашего автомобиля находятся не только в двигателе.
Он проходит через несколько компонентов внутри автомобиля, поэтому вы найдете провода, соединяющие задние фонари со всем, что установлено на приборной панели вашего автомобиля. Эти провода создают путь для прохождения электричества к различным компонентам, которые использует ваш автомобиль.
Иногда с этими проводами возникают проблемы. Это может быть из-за возраста, или иногда электрическое повреждение может вызвать проблемы со схемой. Когда это произойдет, вы заметите проблемы в своем автомобиле, и это некоторые признаки, которые скажут вам, что некоторые провода могут нуждаться в замене.
Электрические компоненты не работают.
Когда вы обнаружите, что электрические компоненты вашего автомобиля, такие как радио, GPS или внутреннее освещение, не работают должным образом, это может быть признаком повреждения провода. Эти электрические компоненты зависят от проводки вашего автомобиля, поэтому, когда эти компоненты не включаются (или не выключаются), вероятно, под капотом назревает проблема.
Проблемы с запуском
Если двигатель вашего автомобиля не запускается, это может быть проблема с аккумулятором и проводкой, которую необходимо решить немедленно. Иногда неправильная проводка или коррозия проводов могут привести к проблемам с запуском вашего автомобиля. Регулярно проверяйте автомобиль, чтобы убедиться, что проводка аккумуляторной батареи находится в идеальном состоянии.
Перегоревший предохранитель
Основное назначение предохранителя — размыкание, когда через схему протекает слишком большой ток. Если предохранители вашего автомобиля продолжают перегорать, возможно, пришло время проверить проводку автомобиля. Закороченные провода могут вызвать чрезмерные токи, что может быть причиной перегорания предохранителей.
Какие провода используются в автомобилях?
В отличие от проводов, используемых в других электрических приложениях, автомобильная проводка может быть сложной для понимания. Это связано с тем, что для разных компонентов требуется разное напряжение, а технические детали и жаргон могут быть ошеломляющими.
Чтобы вам было проще, мы перечислим некоторые из наиболее распространенных проводов, используемых в автомобилях. Это краткое изложение будет включать всю информацию, которую вам нужно знать об автомобильной проводке.
В видео ниже вы увидите, как разные провода используются в автомобилях. В нем также рассказывается о том, как найти подходящие провода для вашего автомобиля.
1. Калибр провода
Как мы упоминали ранее, в различных жгутах используются провода разного сечения в зависимости от компонентов, к которым они подключены. Существует множество калибров проводов, которые вы увидите при покупке проводов, и важно выбрать правильный. Использование неправильного калибра проводов на вашем автомобиле может быть опасным и трудоемким.
В автомобилях чаще всего используются провода калибров 18, 16, 14, 12, 10 и 8 AWG. Иногда пользователи будут использовать провода меньшего сечения, такие как 20 или 22 для датчиков, но это сработает только в том случае, если вы знаете, сколько электроэнергии требуется компоненту.
2. Сила тока
Проще говоря, сила тока — это количество электричества, которое может выдержать провод. Если компоненту требуется много электричества, он должен использовать провод, который позволит протекать большому количеству электричества. Здесь калибр провода и сила тока работают вместе.
Основное правило при поиске автомобильной проводки заключается в следующем: чем длиннее провод для питания компонентов автомобиля, тем больше энергии требуется для прохождения по проводу. Проверьте напряжение, необходимое вашему компоненту, чтобы выбрать правильный провод для использования в вашем автомобиле.
3. Материал
Автомобильные провода изготавливаются из двух материалов: меди и алюминия. Оба провода обычно используются во всех типах транспортных средств, поэтому вид материала во многом зависит от предпочтений пользователя. Медь обычно дороже и тяжелее, но она более проводящая и гибкая. Алюминий дешевле, но он не очень прочный и легко подвергается коррозии.
4. Изоляция
Поскольку автомобили нагреваются при работающем двигателе, важно использовать изолированные автомобильные провода, чтобы защитить их от сильного нагрева. Большинство автомобильных проводов покрыты GPT или термопластом общего назначения. Вы также найдете изоляцию с поперечными связями, изготовленную из экструдированного материала, способного выдерживать экстремальные температуры и давление.
5. Цвета
Взглянув на автомобильные провода, вы обнаружите, что они бывают всех цветов спектра. Он поставляется в радуге цветов, но это не просто для эстетических целей. Автомобильные провода бывают разных цветов, чтобы помочь механикам быстро определить, для чего предназначен провод и куда он подключен.
Если вы планируете переделать или починить жгуты вашего автомобиля, убедитесь, что провода разных цветов. Это облегчит вам идентификацию проводов в случае возникновения проблем.
6. Разъемы
В большинстве современных автомобилей используются разъемы без пайки, поскольку они позволяют быстро и легко заделывать и соединять провода.
Эти соединители просты в использовании и потребуют простой термоусадочной трубки или виниловой ленты для укрепления соединений.
Однако в некоторых старых автомобилях также используются разъемы под пайку, поэтому обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля, если они используют разъемы такого типа.
Подведение итогов
Замена проводов жгута проводов двигателя вашего автомобиля — это здорово, если у вас уже есть опыт или вы планируете модернизировать свой автомобиль. Если вы планируете сделать это самостоятельно, обязательно придерживайтесь спецификаций производителя автомобиля, чтобы не повредить компоненты автомобиля и предотвратить возникновение других проблем с электричеством.
Проблемы с двигателем? У нас есть несколько статей, которые могут быть вам полезны:
Что приводит к отключению синхронизации двигателя? [И что происходит, когда синхронизация двигателя отключена?]
Может ли пропуск зажигания двигателя исправиться сам по себе?
Размеры проводов | Узнайте, какие калибры используются для нестандартных жгутов проводов
Калибры помогают определить эффективность, а также стоимость всей конструкции.
Вот почему наши дизайнеры проявляют такую осторожность при разработке жгутов проводов по индивидуальному заказу, чтобы включить идеальные датчики для удовлетворения потребностей проекта.
В сегодняшнем выпуске LiveWire мы продемонстрируем полное руководство по калибрам проводов, посвященное таким темам, как размеры калибров проводов, способы измерения калибра проводов и выбор правильного калибра проводов для нестандартных кабельных систем.
Описание калибров проводов
Прежде всего, что означает калибр в конструкции жгута проводов? Провода производятся различной ширины, чтобы удовлетворить потребности проекта. Диаметр провода выражается в единице, известной как калибр, установленной Американским калибром проводов (AWG). AWG устанавливает соответствующие номера для различных диаметров проволоки.
Вопреки тому, что вы можете подумать, более низкие номера AWG на самом деле соответствуют проводам большего диаметра, а большие числа в таблице размеров проводов AWG соответствуют меньшим диаметрам провода. AWG устанавливает датчики, чтобы иметь единую систему измерения с проводами и проводниками. Важно отметить, что AWG применяется к круглым, сплошным и цветным проводам. Цветные металлы, такие как алюминий и медь, являются отличными проводниками.
Диаметр провода имеет решающее значение при проектировании индивидуального жгута проводов, поскольку он помогает определить величину электрической нагрузки и уровень сопротивления, выраженный в омах (Ом). Эта стандартизация помогает нашим инженерам-проводникам начинать с материалов с известными электрическими свойствами, чтобы обеспечить максимально эффективные конструкции. В отрасли производства кабелей на заказ важна точность, поэтому даже малейшая ошибка должна быть исправлена в проекте, прежде чем переходить к производству.
Как измерить калибр проводов
Чтобы ответить на такие вопросы, как «Какова толщина провода 4 калибра?», вам необходимо понять, как работает система калибра проводов AWG. Как мы уже говорили, большие номера калибров, указанные в таблице размеров AWG, соответствуют меньшим диаметрам проволоки, а меньшие номера калибров означают большие диаметры.
До AWG у разных производителей были свои уникальные размеры и системы, что затрудняло любую форму стандартизации. Тем не менее, AWG — не единственное измерение манометра, поскольку большая часть мира полагается на метрическую систему измерения манометра. Для целей этого руководства по калибру проводов мы будем придерживаться AWG.
Формула для размеров проводов
Глядя на таблицу размеров проводов AWG, вы увидите 0000 до 36 и выше. Провод 36 AWG будет иметь диаметр 0,005 дюйма, а провод 0000 AWG — 0,46 дюйма. Соотношение между этими значениями составляет ровно 1 к 92. Имея 40 различных калибров от 0000 до 36, каждый последующий номер AWG имеет одинаковый геометрический шаг.
Это важно, потому что помогает определить постоянный множитель, на котором основана вся система. Например, с каждым 6 калибром уменьшения вы получите удвоение диаметра проволоки. И наоборот, уменьшение калибра на 3 удваивает площадь поперечного сечения провода.
Диаметр калибра проволоки
Фактическая формула для определения диаметра калибра проволоки немного сложна, но наши инженеры ежедневно используют ее в наших проектах, чтобы найти идеальную проволоку, соответствующую применению.
Диаметры рассчитываются по этой формуле – D(AWG) = 0,005·92 ((36-AWG)/39) дюймов.
Для тех, кто хочет больше узнать о технической стороне электронных формул, подобных этой, мы рекомендуем опору в отрасли, известную как «Справочник по электронным таблицам и формулам» Говарда Сэмса.
Сопротивление провода и длина провода
AWG помогает обеспечить постоянство сопротивления и длины провода, поскольку разные калибры имеют известные уровни. Чем больше длина окружности провода, тем меньшее сопротивление будет иметь сигнал или ток. Провод очень маленького сечения может не справиться с данной электрической нагрузкой, что может оказаться опасным и даже вызвать пожар. Калибр проводов должен быть точным, чтобы создать идеальный уровень сопротивления в данном пользовательском жгуте проводов и кабелей.
Другим важным фактором является длина провода. С более длинными проводами сигнал или ток должны просто пройти дальше, прежде чем достигнуть окончания. Большие расстояния приводят к большему сопротивлению, которое может ухудшить сигнал.
Провод большего сечения может помочь убедиться, что сигнал или ток могут проходить эти большие расстояния без чрезмерного ухудшения качества. В нашей таблице размеров AWG вы увидите это значение, выраженное в омах на 1000 футов.
Вы можете просто подумать, что всегда следует использовать провод большего сечения и все, но такой общий подход может оказаться неэффективным, особенно с точки зрения затрат на материалы. Как производитель кабелей на заказ, мы изучаем все нюансы конструкции, чтобы наилучшим образом использовать бюджет нашего клиента с учетом параметров предполагаемого применения. Этот уровень сложности — то, что действительно отличает работу с нестандартным производителем от использования готовых кабельных сборок.
Таблица калибров проводов
Стандартизация диаметров и площадей поперечного сечения, представленных в виде размеров AWG, продолжает поддерживаться Американским обществом по испытаниям и материалам (ASTM). ASTM на самом деле является международной организацией, которая помогает достичь консенсуса между отраслями для широкого спектра технических приложений.
Когда дело доходит до таблицы размеров проводов AWG, лучше всего начать с ASTM. Наиболее актуальную таблицу калибров проводов см. в Стандартных технических условиях ASTM B258-18 для стандартных номинальных диаметров и площадей поперечного сечения размеров AWG одножильных круглых проводов, используемых в качестве электрических проводников. В этой публикации указаны диаметры, площади, уравнения и правила расчета размеров AWG. Длина провода, сопротивление (Ом) и номинальная прочность также необходимы для стандартизации. Как вы можете себе представить, глобальная стандартизация сложна и требует разработки полной методологии процесса.
Следующая таблица калибров проводов была адаптирована из справочной статьи American Wire Gauge, опубликованной Бостонским университетом:
| Калибр AWG | Диаметр в дюймах | Диаметр в мм | Ом на 1000 футов Макс. 5 903 Ом на км 5 903 154 901 ток проводки шасси | Макс. ток силовой передачи | |||||||||
| OOOO | 0,4600 | 11,6840 | 0,0490 | 9 15 5 30173 20,16600154302 | |||||||||
| OOO | 0. 4096 | 10.40384 | 0.0618 | 0.202704 | 328 | 239 | |||||||
| OO | 0.3648 | 9.26592 | 0.0779 | 0.255512 | 283 | 190 | |||||||
| 0 | 0.3249 | 8.25246 | 0.0983 | 0.322424 | 245 | 150 | |||||||
| 1 | 0.2893 | 7.34822 | 0.1239 | 0.406392 | 211 | 119 | |||||||
| 2 | 0.2576 | 6.54304 | 0.1563 | 0.512664 | 181 | 94 | |||||||
| 3 | 0.2294 | 5.82676 | 0.1970 | 0.646160 | 158 | 75 | |||||||
| 4 | 0.2043 | 5.18922 | 0.2485 | 0.815080 | 135 | 60 | |||||||
| 5 | 0.1819 | 4.62026 | 0. 3133 | 1.027624 | 118 | 47 | |||||||
| 6 | 0.1620 | 4.11480 | 0.3951 | 1.295928 | 101 | 37 | |||||||
| 7 | 0.1443 | 3.66522 | 0.4982 | 1.634096 | 89 | 30 | |||||||
| 8 | 0.1285 | 3.26390 | 0.6282 | 2.060496 | 73 | 24 | |||||||
| 9 | 0.1144 | 2. | 0.7921 | 2.598088 | 64 | 19 | |||||||
| 10 | 0.1019 | 2,58826 | 0,9989 | 3,276392 | 55 | 15 | |||||||
| 0,0907 | 0,0907 | 0,0907 | 0,0907 | 0.0907 | .0154 | 47 | 12 | ||||||
| 12 | 0.0808 | 2. 05232 | 1.5880 | 5.208640 | 41 | 9.3 | |||||||
| 13 | 0.0720 | 1.82880 | 2.0030 | 6.569840 | 35 | 7.4 | |||||||
| 14 | 0.0641 | 1.62814 | 2.5250 | 8.282000 | 32 | 5.9 | |||||||
| 15 | 0.0571 | 1.45034 | 3.1840 | 10.44352 | 28 | 4.7 | |||||||
| 16 | 0.0508 | 1.29032 | 4.0160 | 13.17248 | 22 | 3.7 | |||||||
| 17 | 0.0453 | 1,15062 | 5,0640 | 16,60992 | 19 | 2,9 | |||||||
| 18 | 0,0403 | 18 | 0,0403 | 1 | 0,0403 | 1 | 0,0403 | 1 | 0,01154 | 1 | .4280 | 16 | 2.3 |
| 19 | 0. 0359 | 0.91186 | 8.0510 | 26.40728 | 14 | 1.8 | |||||||
| 20 | 0.0320 | 0.81280 | 10.150 | 33.29200 | 11 | 1.5 | |||||||
| 21 | 0.0285 | 0.72390 | 12.800 | 41.98400 | 9 | 1.2 | |||||||
| 22 | 0.0254 | 0.64516 | 16.140 | 52.93920 | 7 | 0.92 | |||||||
| 23 | 0.0226 | 0.57404 | 20.36 | 66.78080 | 4.7 | 0.729 | |||||||
| 24 | 0.0201 | 0.51054 | 25.67 | 84.19760 | 3.5 | 0.577 | |||||||
| 25 | 0.0179 | 0.45466 | 32.37 | 106.1736 | 2.7 | 0.457 | |||||||
| 26 | 0.0159 | 0.40386 | 40. 81 | 133.8568 | 2.2 | 0.361 | |||||||
| 27 | 0.0142 | 0.36068 | 51.47 | 168.8216 | 1.7 | 0.288 | |||||||
| 28 | 0.0126 | 0.32004 | 64.9 | 212.8720 | 1.4 | 0.226 | |||||||
| 29 | 0.0113 | 0.28702 | 81.83 | 268.4024 | 1.2 | 0.182 | |||||||
| 30 | 0.0100 | 0.254 | 103.2 | 338.4960 | 0.86 | 0.142 | |||||||
| 31 | 0.0089 | 0.22606 | 130.1 | 426.7280 | 0.700 | 0.1130 | |||||||
| 32 | 0.0080 | 0.2032 | 164.1 | 538.2480 | 0.530 | 0.0910 | |||||||
| 33 | 0.00710 | 0.18034 | 206.9 | 678. 6320 | 0.430 | 0.0720 | |||||||
| 34 | 0.00630 | 0.16002 | 260.9 | 855.7520 | 0.330 | 0.0560 | |||||||
| 35 | 0.00560 | 0.14224 | 329.0 | 1079.120 | 0.270 | 0.0440 | |||||||
| 36 | 0.00500 | 0.12700 | 414.8 | 1360 | 0.210 | 0.0350 |
You’ll see in the above chart that amps are listed with each измерять. Это уровень пропускной способности, с которым может безопасно работать каждый калибр проволоки. Глядя на меньшие калибры и помня, что они соответствуют более толстым проводам, вы заметите, что они имеют более высокие максимальные значения силы тока.
Общие области применения стандартных калибров проводов
Каждый калибр проводов имеет свои собственные электрические свойства, что делает их идеальными для своих уникальных применений.
Более высокие калибры отлично подходят для легких электромонтажных работ, в то время как более низкие калибры зарезервированы для более тяжелых проектов.
Наиболее распространены провода калибров 10, 12 и 14, поскольку они используются в строительстве. Как мы видели, когда в проектах требуется, чтобы провод проходил на большее расстояние, сечение провода необходимо увеличить, чтобы компенсировать и позволить электричеству и/или сигналу проходить по нему.
Некоторые из наиболее распространенных применений с размерами AWG включают:
- Провод 14 калибра : это очень распространено в жилых помещениях, таких как осветительные приборы, устройства и бытовые розетки.
- Провод 12 калибра : это также распространено для бытовой электропроводки, которая используется для розеток, небольших бытовых приборов и даже небольших кондиционеров.
- Провод калибра 10 : Калибр 10 начинает проникать в более крупные бытовые приборы, такие как оконные кондиционеры, водонагреватели и сушилки для белья.
- Провод 8 калибра : это для более крупных бытовых приборов, таких как электрические плиты, духовки и домашняя система кондиционирования воздуха.
- Провод 6 калибра : это будет для самых больших бытовых приборов и кондиционеров.
Даже при рассмотрении таких вопросов, как калибры проводов, мы видим, что от группы разработчиков кабельных жгутов требуется невероятная точность, чтобы найти наилучшее применение. Выбор лучшего калибра провода для приложения требует множества тщательных измерений и соображений на этапе проектирования. Наши инженеры по кабелям работают над поиском наиболее эффективных способов производства данной сборки в соответствии со спецификациями, предоставленными клиентом.
Выбор идеального калибра проволоки
Два наиболее важных вопроса, которые вам нужно знать в вашем проекте, — это калибр проволоки и ее длина. Это определяется смотря какая пропускная способность и уровень тока, выраженный в амперах.
