Подключить лампочку через выключатель схема: Схема подключения выключателя к лампочке: одноклавишного и двухклавишного

Схема подключения выключателя к лампочке: одноклавишного и двухклавишного

Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.

Важно! Главным правилом инструкции, является отключение электричества от сети, чтобы избежать электротравмы.

Содержание

• 1 Как подключить лампочку через выключатель: разъясняем схему
• 2 Что понадобится для реализации схемы?
• 3 Ошибки и неисправности в вопросе, как подключить выключатель к лампочке
• 4 Как подключить светильник к двухклавишному выключателю?

Как подключить лампочку через выключатель: разъясняем схему

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

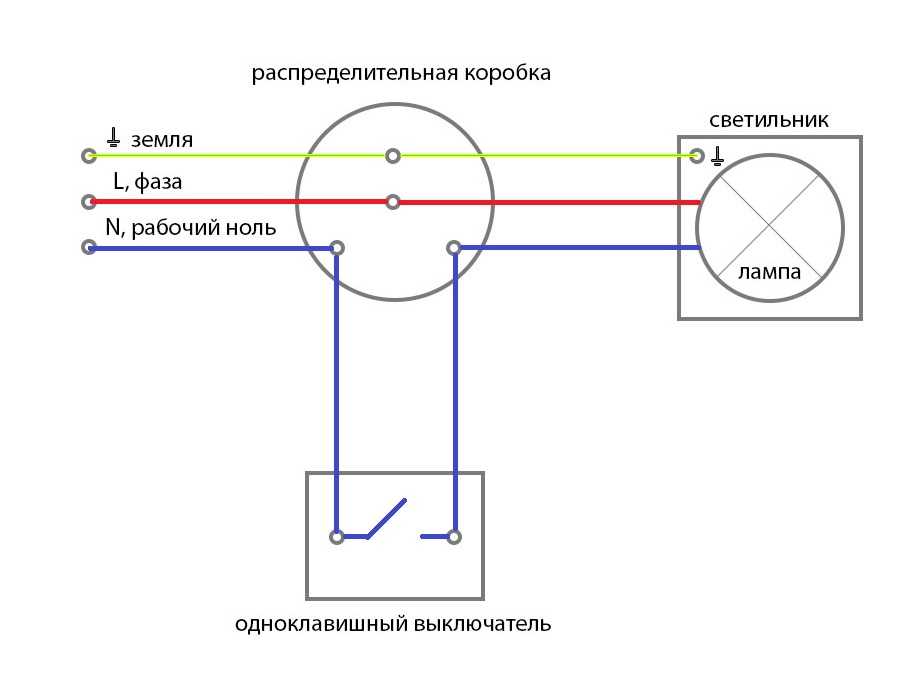

Схема подключения одноклавишного выключателя

Что понадобится для реализации схемы?

Обязательно перед непосредственным монтажом, выберите способ коммутации, предпочтительнее соединение при помощи клеммных колодок или пружинных зажимов. После чего обратитесь к нашему списку и уточните какие средства будут нужны для разводки проводов:

Внимание! Не рекомендуется проводить монтаж скрытой проводки в домах из бруса и других вариантов древесины — это опасно возгоранием.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.

Подключение лампочки и выключателя между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить. Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах. Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит.

Важно! Если результат проверок показывает, что выключатель работоспособен, нужно проверить все контакты соединений, так как упускать проблему опасно.

Как подключить светильник к двухклавишному выключателю?

Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.

1. Первым делом производим монтаж питающего кабеля, обязательно его подключаем к защитному устройству. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными.
2. Перед дальнейшими работами отключаем питание от всех возможных проводов. Если у вас есть автоматы, тогда будет проще.
3. От защитного устройства запускаем кабель к распределительной коробке, откуда к месту размещения двухклавишного выключателя. Обязательно оставляйте запас проводов длиной не менее 10 см.
4. Затем к распределителю подводим два провода, которые пойдут на освещение.
5. Аккуратно избавляемся от верхнего изоляционного слоя на проводах от защитного устройства и от выключателя.
6. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил.
7. Жилы заземления можно не соединять между собой.
8. Проверяем чтобы все подключения были произведены верно, а именно, при входе в автомат и выходе из него фазные жилы должны находится с левой стороны, а нейтральные — с правой.
9. После подсоединяем провода к контактам выключателя. Как это сделать можно посмотреть на обратной стороне механизма выключателя, там изображены подсказки. По желанию можно подсоединить желто-зеленый проводник к контакту заземления на выключателе.

   Схема подключения двухклавишного выключателя

Рекомендация! Используйте выключатели двухклавишного типа только проверенных производителей, так как найти неисправность в них, будет не так просто.

Как подключить лампочку через выключатель

При составлении проекта электрооборудования квартиры или частного дома особое внимание уделяется расположению выключателей и приборов освещения. При этом, для многих хозяев жилья вопрос, как подключить лампочку через выключатель представляет определенную сложность в связи с отсутствием теоретических знаний и практического опыта. Данная проблема требует серьезного подхода, поскольку неправильное соединение проводников приведет к тому, что система освещения просто не будет работать.

Содержание

Подготовка к монтажу

Перед подключением лампочки через выключатель по выбранной схеме, следует заранее отметить на местах все точки подключения элементов цепи. Разметка наносится в соответствии со схемой электрики, разработанной на стадии проектирования. Данную процедуру нужно выполнять внимательно, чтобы в дальнейшем не пришлось переделывать готовую электропроводку с выключателем.

Еще до начала работ следует позаботиться об электробезопасности. Для этого придется обесточить помещение, где будет проводиться монтаж, а при отсутствии отдельного автомата – отключить от питания всю квартиру. В этом случае отключается общий автоматический выключатель. Во избежание случайного включения автомата посторонними лицами, на щитке необходимо повесить специальный предупреждающий знак с надписью: «Не включать!». Это особенно актуально, если он расположен на лестничной площадке и находится в свободном доступе. Отсутствие напряжения рекомендуется дополнительно проверить индикаторной отверткой.

В самом простом варианте провода подводятся к распределительной коробке, а уже из нее отходят к соответствующим выключателям и лампочкам. Далее схема предполагает подключение нулевого провода светильника к нулю общей сети. Фазный провод соединяется от лампочки со входом выключателя, а на выходе идет к общей фазе сети. При включении или выключении коммутирующего устройства, электрический ток, соответственно поступает или не поступает к светильнику.

Инструменты и материалы

Практическая реализация задачи, как правильно подключить выключатель, потребует определенного инструмента и материалов. Например, для соединения проводов внутри распределительной коробки могут быть использованы пружинные зажимы или клеммные колодки.

Полный перечень включает в себя следующие наименования:

• Выключатели. Обычно используются одно- или двухклавишные, или имеющие три клавиши, подключаемые по собственным схемам к одной или к двум лампочкам.
• Кабели и провода. Выбираются в соответствии с проектом, исходя из технических характеристик будущей сети, идущей от коробки.
• Распределительные коробки. Лучше всего воспользоваться пластиковыми изделиями, устойчивыми к возгоранию и обладающими высокими диэлектрическими свойствами. Вместо них подключиться можно и от розетки.
• Индикаторная отвертка. Определяет наличие или отсутствие напряжения до и после монтажа. Можно воспользоваться тестером, если он есть в наличии.
• Кусачки, пассатижи, плоскогубцы. Применяются для соединения проводов между собой.
• Изоляционные материалы, крепежные элементы и детали.
• Ударная дрель или перфоратор. Необходимы при устройстве скрытой проводки.

Провода и распределительные коробки

Некоторые элементы из вышеперечисленного списка следует рассмотреть более подробно. В первую очередь к ним относятся различные типы электропроводки и распределительных коробок.

Чаще всего для устройства домашних систем освещения используется кабель ВВГнг с медными цельными жилами, которых может быть две или три. Его сечение составляет 1,5 мм², а изоляция выполнена из негорючих материалов в различной цветовой гамме. Нулевая жила окрашена в синий цвет, заземляющий проводник – в желто-зеленый, фазный – в другие цвета. При выполнении монтажа трёх жил они должны быть соединенными между собой соответствующим образом. В дальнейшем эксплуатация и обслуживание такой проводки будет значительно проще и безопаснее.

В старых домах, где до сих пор используется схема проводки с алюминиевыми жилами, все дополнительные участки прокладываются с помощью аналогичного провода АППВ-1,5. Можно воспользоваться кабелями с медными жилами, однако в этом случае вместо обычных скруток потребуются клеммные соединения. Таким образом, предотвращается окисление в местах контактов меди и алюминия при подключении одно- или двухкнопочного устройства.

Распределительные коробки играют важную роль во всей домашней сети. Провода и кабели вначале собираются в так называемые монтажные узлы, а не отходят напрямую к электроприборам. Они помещаются в пустое пространство коробки и связываются здесь по установленной схеме. Отсюда или от розетки провода идут по своим местам. Соединения осуществляются с помощью скруток, укрепляемых с помощью сварки или пайки. Скрутки проводов могут быть дополнительно защищены специальными изолирующими зажимами, при использовании которых изолента уже не требуется.

Зачистка, скрутки, изоляция

При прокладке линий работа с кабелями и проводами отнимает большое количество времени, поскольку их требуется предварительно зачистить, затем скрутить и заизолировать.

Для того чтобы частично снять внешнюю изоляцию потребуется острый нож, свободно прорезающий защитное покрытие кабеля. Вначале оболочка разрезается по длине на расстояние 3-4 см от конца. Далее одной рукой нужно взяться за освобожденную проводку, а другой – за надрезанную изоляцию и потянуть ее. Надорванное покрытие нужно вывернуть наизнанку, и аккуратно обрезать по кругу, не повреждая два или три проводника.

Надрыв нужно грамотно выполнить на такую глубину, чтобы кончики жил имели максимальную длину, достаточную для укладки внутри распределительной или установочной коробки. Такой запас необходим, когда в дальнейшем будут подрезаться подгоревшие контакты и длина провода уменьшится.

Для зачистки жил рекомендуется использовать стриппер или в крайнем случае бокорезы с прорезями. При отсутствии такого инструмента можно вновь воспользоваться ножом. Изоляцию нужно подрезать и снимать аккуратно, чтобы не повредить металлическую жилу, которая в дальнейшем непременно сломается. Длина очистки зависит от способа подключения. Для винтовых зажимов электроприборов достаточно всего лишь 0,5-1 см. На скрутки с проводами осветительного прибора необходимо уже 2-3 см. Соединение в распределительной коробке потребует от 3 до 5 см, чтобы обеспечить хорошую площадь контакта.

В самом начале скрутки два или три проводника укладываются в виде буквы Х непосредственно возле обреза изоляции. Далее жилы зажимаются и перекручиваются сначала пальцами, а потом плоскогубцами. Точно так же можно соединить 3 и более проводников. Слишком длинное соединение складывается пополам, поджимается пассатижами и изолируется. Изолента заходит на заводское покрытие на расстояние ее ширины, после этого наматывается на оголенные части проводников. Торец также закрывается изолентой, после чего вторично проходит по скрутке и заканчивается на изоляции жил.

Выбор и установка выключателя

Независимо от типа, каждый выключатель оборудован элементами, с помощью которых происходит включение и выключение подачи напряжения в цепи. Конструкция выключателя подбирается для каждого конкретного случая, с учетом его назначения, силы тока и количества задействованных цепей. Основным параметром является допустимая мощность, однако следует учитывать и величину номинального напряжения, которая позволяет без проблем подключить выключатель света.

По конструкции и принципу работы выключатели бывают одно-, двух- или трехклавишными, рассчитанными на одну или несколько цепей. Они могут быть проходными и автоматическими, перекидными, кнопочными или поворотными. Современный широкий ассортимент позволяет выбрать устройство под любые условия эксплуатации. Например, для особых условий предусмотрены выключатели, защищенные от действия пыли и влаги. Некоторые конструкции оборудованы антивандальной защитой и помещаются в корпусах из ударопрочного пластика.

Для проводки открытого или закрытого типа также используются различные типы выключателей. Во всех случаях нужно проверять работу клавиш, движение которых должно быть плавным и свободным. В некоторых случаях схема позволяет совместить выключатель и розетку.

Монтаж начинается с установки подрозетника, помещаемое в отверстие, прорезанное специальной фрезой. В подрозетник заводятся провода, после чего они подключаются к выключателям. Далее прибор вставляется в гнездо и фиксируется.

Лампы для домашних светильников

Следует коротко остановится на лампочках. Первое место до сих пор занимают традиционные лампы накаливания. Они выпускаются в широком ассортименте, разные по мощности, формам и размерам. Благодаря своим качествам, они могут использоваться в любых осветительных приборах. Высокий спрос обусловлен также низкой стоимостью, которая для многих людей имеет решающее значение при выборе.

Следующее место принадлежит компактным люминесцентным лампам, относящимся к категории энергосберегающих. Они значительно меньше потребляют электроэнергию по сравнению с лампами накаливания при одинаковой величине светового потока. Эти лампы выпускаются со стандартными цоколями и устанавливаются во все обычные патроны. Помимо высокой светоотдачи подключаемых ламп, они отличаются высоким сроком эксплуатации, доходящим до нескольких тысяч часов.

В настоящее время из всех вариантов наиболее эффективными по всем позициям считаются светодиодные лампы. Их технические характеристики заметно превосходят все известные аналоги. Использование в конструкции светодиодов делает эти лампы более дорогими, по сравнению с другими источниками света, однако, благодаря быстрой окупаемости, они становятся все более популярными.

Подключение через одноклавишный выключатель

Данная схема является наиболее простой, поскольку она рассчитана на одну лампочку и один выключатель с одной клавишей. Этот вид считается основным, от которого произошли другие, более сложные схемы.

Принцип работы такого подключения очень простой. Фаза и ноль от источника напряжения через распределительную коробку подводится к лампочке. Далее в разрыв фазного провода устанавливается выключатель прерывающий или подающий напряжение. Каждый из них оборудован двумя выводами – входом и выходом, причем в некоторых конструкциях выходом может быть более одного.

Распределительную коробку желательно установить максимально близко к переключателю и обеспечить к ней свободный доступ. После этого определяются места установки выключатели и прибора освещения. Проводка, идущая от распределительного щитка, заводится в распределительную коробку, откуда она идет уже непосредственно к выключателю и светильнику.

Также провода могут идти от розетки. Все соединения выполняются двухжильным проводом, фазные и нулевые жилы соединяются между собой по схеме во всех местах. Перед тем как подсоединить, их нужно проверить индикаторной отверткой, чтобы не перепутать.

Соединение лампы с двухклавишным выключателем

Подключение к двойному выключателю выполняется практически по такой же схеме, что и одноклавишный. Фактически, это два одноклавишных устройства, помещенных в общем корпусе. Также можно подключить две лампочки к одному выключателю.

До начала монтажа нужно выяснить, где расположены контакты. Иногда их схема располагается в задней части прибора. Двойные устройства имеют три контакта – общий ввод и два отдельных вывода. На ввод идет фазный провод из распределительной коробки или от розетки. На двух выводах осуществляется управление лампочками, расположенными в светильниках. При монтаже ввод располагается снизу, в выводы – сверху. Данное подключение хорошо показывает представленная схема.

Как зажечь лампочку с помощью батарейки и провода, а также включить и выключить ее?

ЮниЭнерджи Технологии

Когда отключается электричество и гаснут лампы, мы все инстинктивно тянемся к фонарику или к подсветке телефона. Но что происходит, когда фонарика поблизости тоже нет, а аккумулятор телефона нужно сохранить? К счастью, вы всегда можете сделать свой собственный фонарик, если у вас есть необходимые инструменты.

В этой статье мы обсудим, как зажечь лампочку с помощью батарейки и провода, а затем легко включать и выключать ее, когда вам нужен свет в крайнем случае.

Содержание

• Что нужно, чтобы зажечь лампочку с помощью батарейки и провода?
• Пошаговое руководство по зажиганию лампочки накаливания с помощью батарейки и провода
• Дополнительные материалы и советы, которые вы можете использовать
• В заключение

Что нужно, чтобы зажечь лампочку с батарейкой и проводом?

Электричество пугает многих людей, что вполне объяснимо, учитывая, что высокое напряжение может быть опасным. Однако построить простую схему для зажигания лампочки от батарейки на самом деле не так уж и сложно. Все, что вам нужно сделать, это именно то, что есть в фонарике — батарейки, лампочка и несколько проводов для соединения одного с другим. Или, если быть более точным:

• Стандартная лампа накаливания
• D батарея
• Два изолированных отрезка провода
• Ножницы
• Инструмент для зачистки проводов или универсальный нож
• Изолента

Одно важное замечание: вы должны убедиться, что аккумулятор и лампочка имеют одинаковое напряжение. На них написаны вольты батарей и лампочек, но у вас могут возникнуть трудности с поиском достаточно мощной батареи для стандартных ламп накаливания в потолочном светильнике вашей гостиной.

Это потому, что стандартные бытовые лампочки обычно имеют напряжение 120 В, что слишком много для обычной батарейки типа AA или D. Это не значит, что вы не можете соединить одно с другим, просто напряжения будет недостаточно, чтобы хоть немного зажечь лампочку.

Вместо этого лучше взять лампочку меньшего размера от фонарика или чего-то подобного (при условии, что у вас сейчас нет подходящих батареек). Такая лампочка будет иметь напряжение всего в несколько вольт, и у вас дома могут быть батареи, близкие к этому.

Если нет, вы всегда можете соединить две батарейки вместе, прижав отрицательный конец одной к положительному концу другой и соединив их скотчем. Это может показаться грубым, и это так, но оно объединит напряжение двух батарей, фактически образуя одну большую батарею — именно так работает большинство фонариков — вмещая две батареи, которые прижаты друг к другу.

Только следите, чтобы напряжение батареи не превышало и напряжение лампочки, так как это может быстро перегреть провода и лампочку и испортить всю конструкцию.

Пошаговое руководство по зажиганию лампы накаливания с помощью батарейки и провода

Теперь, когда у нас есть нужные инструменты, давайте посмотрим, как мы можем использовать их с максимальной эффективностью:

Шаг 1.

Используя инструменты для зачистки проводов или простые острые ножницы, в первую очередь нужно снять изоляцию с проводов, чтобы обнажить их внутренности. Открытая часть не должна быть больше дюйма или даже меньше в большинстве случаев — при необходимости вы всегда можете снять немного больше изоляции. Также для этого можно использовать канцелярский нож.

Если все, что у вас есть, это неизолированный медный провод, вам не нужно этого делать — просто не используйте этот провод с высоковольтной батареей.

Шаг 2. Прикрепите один конец первого провода к нижней/плоской (отрицательной) стороне батареи

Второй шаг – возьмите один конец оголенного провода и прижмите его к отрицательной клемме батареи. Лучше всего использовать изоленту, но если батарея и лампочка не сильнее нескольких вольт, подойдет любая обычная небумажная лента. Обязательно надежно прикрепите провод к отрицательной стороне батареи, так как вы хотите, чтобы он был там устойчиво.

Шаг 3. Прикрепите второй конец того же первого провода к металлическим сторонам лампочки

После этого возьмите другой оголенный конец провода, который вы только что прикрепили к батарее, и прикрепите его к боковой части лампочки. . В зависимости от ширины лампочки у вас может быть немного больше оголенного участка провода здесь (даже на несколько дюймов), и вы можете обернуть его один или два раза вокруг боковой части лампочки — если вы сделаете это, вам может даже не понадобиться лента.

Только убедитесь, что провод касается только боковой части лампочки, а не ее металлического наконечника внизу — туда должен идти другой провод.

Шаг 4. Возьмите второй провод и привяжите один его конец к металлическому дну лампочки

Следующий шаг аналогичен предыдущему – возьмите второй провод и прикоснитесь одним из его оголенных концов к дно луковицы. Этот открытый конец провода не обязательно должен быть таким длинным, поскольку он едва сможет касаться лампочки.

Как только провод коснется кончика лампочки, надежно закрепите его скотчем, чтобы он не «отсоединился». Теперь у вас почти есть замкнутая электрическая цепь — последний шаг — просто вернуть все это обратно к аккумулятору.

Шаг 5. Подсоедините второй конец второго провода к верхней (положительной) стороне батареи

Как только вы прикоснетесь вторым открытым концом второй батареи ко второй положительной стороне батареи, индикатор лампочка должна загореться. Если напряжения лампы и батареи одинаковы или близки, лампа должна светить настолько ярко, насколько это возможно. Если батарея даже немного слабее, лампочка будет значительно тусклее.

Если лампочка не горит вообще, есть несколько возможных объяснений:

• Батарейка слишком слабая для этой лампочки — попробуйте добавить дополнительные батарейки в цепь, если хотите
• Что-то еще в цепи неисправно — либо лампочка, либо один из проводов не работает
• Вы что-то упустили в описанных выше шагах — либо один из проводов где-то не имеет надлежащего контакта, либо вы подключили неправильные концы батареи к концам лампочки — положительному (верхнему) концу батареи. должен подключаться к нижнему наконечнику лампочки, а отрицательный (нижний) конец батареи должен подключаться к боковым сторонам лампочки.

После того, как лампочка загорится, у вас есть выбор: 1) либо склейте вместе положительный конец батареи и соответствующий провод, чтобы лампочка продолжала гореть, пока в батарее есть заряд, либо 2) не выключайте два разделены, чтобы вы могли прикасаться к ним только тогда, когда вам нужен свет — как выключатель.

В качестве альтернативы вы также можете установить выключатель на «плюсовой» провод (тот, который соединяет положительный конец батареи с лампочкой), чтобы получилась настоящая лампа — в этом случае вы также можете приклеить оба конца батареи к провода.

Дополнительные материалы и советы, которые вы можете использовать

Если вы хотите сделать всю систему еще более сложной и интересной, вы можете добавить в нее все что угодно. Например, вы можете использовать держатель батареи, чтобы держать батарею на месте или упростить соединение нескольких батарей. Это может быть особенно полезно, если у вас есть более мощная лампочка и много простых батареек типа АА, которые вместе могут питать ее, если они правильно подключены.

Более того, многие держатели для батареек также оснащены встроенным выключателем освещения, позволяющим легко включать и выключать свет после того, как вы подключите его к держателю и батареям в нем.

Точно так же вы можете использовать патрон для лампочки, чтобы было еще проще подключить два провода к лампочке. Если у вас есть простые зажимы типа «крокодил», они также могут упростить соединение батарей и лампочки, особенно если вы используете держатель батареи.

Если вы хотите установить выключатель на самом проводе, это добавит несколько дополнительных шагов, но это также выполнимо – вам просто нужно разрезать плюсовой провод и вставить его два (новых) конца в выключатель, хотя эта часть может варьируются в зависимости от того, какой тип переключателя у вас есть.

В заключение

Все вышеперечисленное может показаться слишком сложным, но в крайнем случае может стать спасением жизни, а также забавным научным экспериментом. В общем, если вас беспокоят проблемы с электросетью, важно всегда иметь запасные фонари и переносные лампы. Тем не менее, когда их нет рядом, вы всегда можете сделать быстрый фонарик за считанные секунды, если у вас есть подходящие инструменты.

– Как я могу управлять двумя светильниками с помощью одного и того же выключателя и одним из них по отдельности?

У меня две лампочки, скажем лампочка 1 и лампочка 2 , а также два переключателя, скажем переключатель 1 и переключатель 2 .

Я хочу, чтобы проводка была такой, чтобы при повороте переключателя 1 загорались обе лампочки, а при повороте переключателя 2 загоралась только лампочка 2 .

Зачем мне это?

Есть место, откуда после возвращения забывают выключить лампочку. Еще одна лампочка, загоревшаяся по дороге, — хороший способ напомнить им о необходимости выключить свет. Лампочка в пути должна работать независимо, а лампочка на участке должна быть зависимой.

Что я умею

Я готов изготовить схемы (с компонентами), если их нет в продаже. Кроме того, я не хочу использовать расширенные опции, такие как датчики или пульты дистанционного управления.

• освещение
• выключатель
• цепь

12

На этой диаграмме показаны необходимые электрические соединения

способ преобразования их в провода зависит от ваших обстоятельств

8

Вот мое понимание требований кверента:

 Переключатель 1 Переключатель 2 Лампочка 1 Лампочка 2
----- ----- ----- -----
 Выкл. Выкл. Темно Темно
 Выкл ВКЛ Темно ГОРИТ
 ВКЛ ВЫКЛ ГОРИТ ГОРИТ
 горит горит горит горит


Это может быть связано с тем же оборудованием, которое используется для «трехсторонней» цепи.

Далее я предполагаю, что питание поступает на переключатель 1. Я также ссылаюсь на клеммы «линия» и «нагрузка» на простом переключателе — они не отмечены, просто выберите.

Протяните кабель 14/3 (или аналогичный) между распределительными коробками. Я предполагаю, что цвета белый, черный, красный.

На выключателе 1 соедините рабочий нейтраль с нулевым проводом лампы 1 И с белым проводом кабеля 14/3. Установите простой («двухсторонний») выключатель. Подсоедините горячее обслуживание к клемме «линия» на выключателе И к черному проводу кабеля 14/3. Подсоедините клемму «нагрузка» на выключателе к горячему проводу к лампочке 1 И к красному проводу в кабеле 14/3.

В выключателе 2 соедините белый провод кабеля 14/3 с нулевым проводом лампы 2. Установите «трехпозиционный» (однополюсный двухпозиционный) выключатель. Подсоедините общую клемму на выключателе к горячему проводу лампы 2. Подсоедините одну контактную клемму на выключателе к черному проводу кабеля 14/3. Подсоедините другую клемму переключателя к красному проводу кабеля 14/3.

2

Хорошо, это то, что я себе представлял, извините за мои навыки рисования в PowerPoint.
