Из этой статьи вы узнаете:

• Каких правил нужно придерживаться при разводке электрики в доме
• Как правильно производится и из каких этапов состоит разводка электрики в доме
• Какие инструменты нужны для разводки электрики в доме
• Как составляются проект и схема разводки электрики в доме
• Какой тип проводки выбрать лучше всего: открытую или скрытую
• Как узнать общую мощность приборов
• Как сделать разводку электрики в доме своими руками
• Какова стоимость разводки электрики в доме

К ремонту в Москве необходимо подойти серьезно. Составление схем и прокладка электропроводки в доме – дело непростое, требующее от мастера определенных навыков и знаний. Электрик должен отлично читать схемы, уметь быстро и надежно прокладывать кабель даже в сложных помещениях, знать все нормы и стандарты электромонтажных работ.

Несомненно, разводка электрики в доме может осуществляться и непрофессионалом, но все-таки при этом он обязан придерживаться определенных правил и норм, которые мы разберем в этой статье, чтобы монтаж был качественным, а электропроводка – безопасной.

Правила разводки электрики в доме

На каждый вид строительных и монтажных работ существуют правила и стандарты, такие как СНиП и ГОСТ. Если брать электромонтажные работы, то они должны проводиться согласно ПУЭ – правилам устройства электроустановок. Человек, решивший самостоятельно произвести разводку электрики в доме, должен в обязательном порядке ознакомиться с этим документом. В ПУЭ можно найти самую разнообразную информацию, например, правила монтажа и принципы выбора электрооборудования.

Основные правила при разводке электрики в частном доме или квартире:

1. Основные элементы электропроводки в доме должны быть в свободном доступе (к таким элементам относят короба, розетки, выключатели).
2. При установке выключателей их высота над полом должна быть в пределах 60-150 сантиметров, сами выключатели располагаются с той стороны двери, где она не мешает доступу к ним, то есть если дверь открывается направо, выключатель должен располагаться слева от нее, и наоборот. Кабель к выключателю подводится сверху.
3. Из-за возможности затопления помещения, правила указывают на установку розеток в 50-80 сантиметрах от пола, при этом розетки должны располагаться в 50 и более сантиметрах от газовых плит, труб и радиаторов отопления, водоснабжения. Таким образом, розетки должны монтироваться не ближе, чем полметра от всех заземленных предметов.

4. Нормой установки розеток является показатель: 1 розетка на 6 квадратных метров помещения. Исключение составляет кухня, в ней устанавливается необходимое количество розеток, достаточное для подключения всех бытовых приборов и техники. Установка розеток в туалете запрещена. В ванной розетку установить можно, но при этом подвод электричества к такой розетке осуществляется через отдельный автомат, находящийся вне помещения ванной комнаты.
5. Прокладка кабелей осуществляется только вертикально и горизонтально, углы перехода – строго 90 градусов. Все проложенные кабели наносятся на электрическую схему.

6. При прокладке кабелей существуют нормы отступа от труб, несущих балок и подобных конструктивных элементов помещения. Высота прокладки кабеля от пола – 15-20 сантиметров. От газовых труб кабель должен находиться на расстоянии не менее 40 сантиметров. От балок и карнизов горизонтально идущий кабель должен быть на расстоянии 5-10 сантиметров, при этом кабель, идущий вдоль потолка, прокладывается в 15 сантиметрах от него.
7. Во время прокладки проводки необходимо учитывать, что кабель не должен касаться металлических конструктивных элементов, использованных при строительстве квартиры или дома.
8. Если кабели прокладываются параллельно, расстояние между ними не должно быть менее 3 миллиметров, при этом каждый отдельный кабель должен быть проложен в специальном кабель-канале: защитном коробе или гофре.
9. Разводка кабелей или их соединение выполняется только в специальных коробах, все соединения должны быть хорошо заизолированы, соединение медного и алюминиевого кабеля между собой строго запрещено, и уж тем более запрещены так называемые «скрутки».

10. Провод заземления или нулевой провод к заземляющей шине прикрепляются только с помощью болтовых соединений.

Читайте также: Варианты отделки загородного дома снаружи и внутри

Разводка электрики в доме: план действий

1. Определяем тип ввода: он может быть однофазный (220 вольт) или трехфазный – 380 вольт.

В частный дом возможен ввод и однофазного, и трехфазного электричества.



Разница заключается в возможности включения в трехфазную сеть более мощных приборов, например, отопительных электрических котлов или небольших токарных станков для гаражной мастерской при доме. При этом стоит учитывать, что в дом площадью 100 квадратных метров, не отапливаемый электричеством, достаточно будет провести однофазную сеть. При вводе в дом сети 380 вольт правила монтажа электроприборов и электропроводки жестче, это связано с тем, что более высокое напряжение опаснее для жизни человека при поражении электрическим током.

2. Разработка схемы и расчет мощности, подача документов на получение проекта.

Несмотря на заявленную вами мощность в 15 киловатт, в проекте в итоге вы можете увидеть, что вам выделили всего 5 киловатт мощности. Это связано со многими факторами, конкретную причину необходимо выяснять в местных организациях по электросетям.

3. Подбор согласно проекту подходящих комплектующих: кабелей, электросчетчиков, розеток, расходных материалов.
4. Ввод электричества от столба в дом. Он может быть двух видов – воздушный или подземный. Осуществляется это мероприятие специализированной организацией. Устанавливается автомат ввода и счетчик.
5. Установка распределительного щитка и ввод электричества в дом.

6. Прокладка кабелей от щитка по дому, установка розеток и выключателей.
7. Формирование контура заземления, а также его подключение.
8. Проверка системы, тестирование электрической схемы дома или квартиры.
9. Подключение электричества и пользование им.

Выше перечислены лишь базовые пункты плана подключения дома к электросети, в каждом конкретном случае могут быть свои нюансы, но в начале всегда необходимо получение проекта и технических условий на подключение. От подачи документов до выдачи технических условий может пройти полгода, поэтому необходимо делать это заранее, еще до начала активного строительства дома.

Рекомендуемые статьи по данной теме:

• Ремонт гостиной на даче
• Установка автоматических ворот
• Отопление в доме под ключ

Стоит помнить, что технические условия на подключение действуют всего лишь два года, за это время необходимо возвести хотя бы стену, на которой будет крепиться автомат ввода и электросчетчики.

Выбираем инструменты для разводки электрики в доме

Для монтажа электропроводки понадобится специальный инструмент, ведь голыми руками невозможно качественно произвести разводку электрики в доме (из газобетона, к примеру, или любого другого материала). Итак, нам понадобятся:

• индикаторная отвертка;
• качественный тестер, мультиметр;
• перфоратор и молоток;
• пассатижи и плоскогубцы;
• нескольких видов и размеров отвертки – плоские и фигурные;
• изолента, термоусадка или жидкая изоляция;
• штроборез.

Читайте также: Септик для частного дома: от выбора до установки

Проект и схема разводки электрики в доме

Работы по прокладке электропроводки в доме должны выполняться профессионалами и строго в соответствии с проектом. Сам проект стоит определенных денег, но от того, насколько грамотно составлен проект и разработана схема, будет напрямую зависеть безопасность людей в доме.

Если же вы хотите сами составить проект электропроводки в доме, то должны строго придерживаться определенных правил, при этом желательно понимать, что такое электрический ток, чем он опасен и каковы должны быть нормы обращения с электросетью. Для начала необходимо понять условные графические обозначения элементов электрической схемы:

Далее рисуем чертеж квартиры или дома и на нем указываем точки, в которых будут смонтированы розетки, выключатели, а также отмечаем, где будет находиться освещение. Главная задача такой схемы – показать, где будут проходить электрические кабели и устанавливаться электроприборы. Необходимо заранее продумать, где будет установлена бытовая техника, например, холодильник, и разместить на схеме соответствующие элементы – розетки и выключатели, чтобы в дальнейшем свести к минимуму проблемы с установкой крупной бытовой техники.

Далее на схеме производим разводку кабелей к точкам подключения. Существуют несколько способов разводки питающих кабелей – последовательный, параллельный и смешанный. Смешанный тип используется чаще, так как дает существенную экономию материала.

Все точки подключения разделяются на несколько базовых групп:

• освещение коридора, жилых комнат, кухни;
• освещение ванной и туалета;
• электроснабжение розеток в жилых комнатах и коридоре;
  электроснабжение розеток кухни;
• при наличии электроплиты – электроснабжение розетки плиты.

Выше приведен только простой пример распределения на группы, в каждом конкретном случае схема подбирается индивидуально. Такая группировка дает возможность сэкономить на материалах и сделать электрическую схему в доме логичной и эффективной.

Читайте также: Электромонтаж в квартире: особенности, рекомендации, правила

Узнаём общую мощность приборов

Для того чтобы вычислить силу тока, которой будет подвержен электрический кабель, необходимо суммарную мощность потребителей в ваттах разделить на 220 вольт. Например, если суммарная мощность потребителей, подключенных на один питающий кабель, равна 5 киловаттам, сила тока будет достигать 5000/220=22,7 ампер.

Согласно определенному максимальному току подбирается кабель подходящего сечения. Сделать это можно по стандартным таблицам, а можно самому произвести расчет по специальной формуле.

При расчете электрической схемы стоит учитывать, что одновременно в доме все потребители к электросети не подключаются, поэтому в расчеты вносятся поправочные коэффициенты. Так, для общей мощности до 14 киловатт поправочный коэффициент будет 0,8. От 14 до 20 киловатт коэффициент составит 0,65. От 20 до 50 киловатт – 0,5.

Какой тип проводки выбрать: открытую или скрытую

Прежде всего, тип проводки зависит от материала, из которого изготовлен дом. Для деревянных домов применяется исключительно открытая проводка, которая должна быть скрыта в кабель-канале или специальном коробе.

Важно помнить, что открытая проводка в деревянном доме должна иметь дополнительный слой электроизоляции, чтобы эксплуатация электрической сети была максимально безопасной.

В домах из кирпича или каменного блока возможно применение как скрытой, так и открытой электропроводки, но выполнена она должна быть таким образом, чтобы всегда был свободный доступ к ней для ремонта в случае каких-либо неполадок, а также возможность дополнительного монтажа новых элементов электросети, например, розеток.

Читайте также: Ремонт загородного дома под ключ: этапы и рекомендации

Разводка электрики в доме своими руками: пошаговая инструкция

При разводке электрики в доме (из оцилиндрованного бревна, например) своими руками важно соблюдать все этапы,  так как от этого будет завесить качество сети и ее дальнейшая эксплуатация.

1. Подготовительный этап. Необходимо иметь под рукой все необходимые материалы и инструменты.
2. Установка электрического счетчика, который должен быть проверен заранее на работоспособность.

3. Монтаж автоматов, УЗО и ему подобных защитных устройств.
4. Согласно схеме выбиваем в стенах (если монтируем скрытую электропроводку) штробы и каналы, в которые будут уложены электрические кабели.

5. С помощью крепежных петель укладываем кабели.
6. Соединяем кабели в специальных распределительных коробках, не забывая при этом правила соединения кабелей.
7. Используем затирки и шпатлевки для выравнивания стен.
8. Если проводка монтируется открытым типом, заранее укладываем ее в защитные кабель- каналы или короба.

Аналогично производится монтаж электропроводки в квартире, но в данном случае стоит учитывать, что в некоторых случаях потребуется работа специалистов и временное отключение подъезда или дома от электроснабжения, что потребует согласования с соседями и управляющей компанией, обслуживающей дом.

Стоимость разводки электрики в доме

Вид услуги	Описание	Цена (руб)
Установка электрощитка	1 штука	3000-7000
Монтаж автомата	1 штука	500-700
Укладка (разводка) электрики в деревянном доме	за 1 м кв. площади помещения	650-800
Монтаж электропроводки в кирпичном частном доме без штробления	за 1 м. кв. площади помещения	1000-1300
Монтаж электропроводки в кирпичном частном доме со штроблением	за 1 м. кв. площади помещения	1400-1600
Установка розетки, выключателя	1 штука	850-1150
Монтаж распределительной коробки в углубление	1 штука	850-1100
Монтаж накладной распределительной коробки	1 штука	400-600

Уточнение для желающих узнать больше про разводку электрики в доме: цена разных услуг в таблице указана без стоимости материалов. Также отдельно оплачивается вызов специалиста, составление схемы электропроводки. В каждом случае итоговая стоимость работ будет зависеть от различных факторов, поэтому сначала составляется смета работ, где прописывается вся информация, а затем подсчитывается окончательная сумма.

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания “Мой Ремонт” работает по всей Москве и Московской области.

Как сделать электрику в квартире – разводка, монтаж, алгоритм действий

Степень допустимой нагрузки электрической цепи, присущей квартире, увеличился. Это вызвано тем, что практически в каждом помещении есть изобилие  приборов и оборудования бытового применения. Старой проводке не удается достойно выдерживать перегрузки системы электроснабжения. Создание разводки электрической цепи потребует наличия  знаний по разработке схемы электрического снабжения, тщательного следования правилам безопасности. Для выполнения разводки, учитываются все нюансы.

Содержание

1. Как правильно делать разводку электропроводки
2. Этапы проведения работ по электрике
3. Назначение схемы электропроводки в квартире
4. Как выбрать
5. Особенности выполнения разводки кабеля
6. Особенности разводки электрики на кухне
7. Проведение электрики в санузел: основы
8. Проводка электричества для крупной техники
9. Разводка электрики для осветительной группы
10. Основные типы организации  разводки электропроводки
11. Основы самостоятельного составления схемы разводки
12. Монтаж проводки в квартире: расчет материалов
13. Какой кабель выбрать для организации электропроводки
14. Разводка электрики в доме своими руками: инструменты и материалы
15. Монтаж электропроводки в квартире: подготовительный этап
16. Монтаж новой проводки в квартире: штробление стен
17. Монтаж электрики: установка щитка освещения
18. Монтаж наружной проводки в квартире: алгоритм действий
19. Монтаж внутренней электропроводки и ее проверка

Как правильно делать разводку электропроводки

Мероприятия по созданию разводки  должно быть зафиксировано документально, подтверждено государственными структурами. Это относится к применяемым материалам. Нормативные документы – ГОСТ и СНиП. Деятельность, связанная сферы электроснабжения, подчиняется Правилам Устройства Электрических установок.

Перед работой с электрической сетью подлежат изучению правила. Выделяется параграф, где находится описание особенности проведения работ по монтажу и подбору электрооборудования. Элементы должны быть доступны, в пределах видимости.

При установке выключателей берутся параметры их расположения, относительно расстояния от пола. Норматив  — до 150 см.

Подведение проводки – сверху вниз.

Минимум высоты положения — 0, 5 м, максимум – 0, 8 м. Соблюдение правила обеспечивает защиту электроприборам от попадания влаги при затоплении. Розетки расположены в точках, достаточно удаленных от газовой плиты. Соблюдается дистанция  до радиаторов отопления, трубопровода и прочих предметов, с наличием заземления.

Количество розеток  определяется согласно площади комнаты.

Существует правило, при помощи которого определяется нужное значение розеток: розетка  приходится на площадь 6 м2.

Способ не  применим  для определения количественного соотношения розеток в кухне. Для помещения, количество розеток определяется индивидуально. Допускается установка изделий в ванной, но помещение  должно быть оснащено индивидуальным трансформатором. В туалете розетки не устанавливаются.

При прокладке проводки нужны знания, что для проведения операции применимо несколько способов: скрытый и закрытый.  При скрытом, расположение кабеля – штроб стены.  Открытый – с наружной стороны.

Прокладка осуществляется в вертикальном/горизонтальном  направлении. Место расположения проводки отражается на общем плане.

При обустройстве электропроводки в квартире учитывается расстояние от труб, перекрытий. Для проведения горизонтали расстояние до потолка  до 0, 1 м. Дистанция до карниза и балки — 0, 15 м. Горизонтали устанавливаются на расстоянии от пола – 0, 15 м.

Вертикальное расположение подчиняется правилу. Расстояние от проема двери и окна – 0, 1 м. расстояние между  проводами и газовыми приборами – 0, 4 м.

При выполнении проводки электрики не допускается соприкосновение проводов с металлом внутренней  и наружной стороны. При монтаже параллельных  друг другу проводов, между ними расстояние  – 0, 003 м. допускается соприкосновение кабелей, но расположены они в  гофре (защитная трубка).

При разводке в щитке места соединений изолируются. Стыковка проводов из меди и алюминия, запрещена. Для соединения используют болты. Способ применяется при заземлении нулевых проводов.

Этапы проведения работ по электрике

Наличие плана позволяет выполнить установку быстро и дешево. Комплекс работ в 5 этапов:

1. Составление схемы.
2. Подготовка плана разводки, согласование и регистрация в инстанциях (со схемой).
3. Обустройство времянки на время ремонта.
4. Монтаж.

Перед монтажом делается защитное заземление. Для безопасности выполняется  зануление. Разводка проводится на заключительном этапе, когда установлены компоненты цепи. Некоторые действия по монтажу выполняются самостоятельно.

Назначение схемы электропроводки в квартире

Планы проводки различны. Они в виде схемы электроснабжения с нанесением на планировку. С проблемой отсутствия  схемы электрической проводки сталкиваются собственники квартир в новостройках. Для того чтобы сделать документ требуется обращение в ЖЭУ.

Для составления схемы необходимы знания по основам сведений по электротехнике. На составление документа у электрика уйдет минимальный срок. Результат работы – подробное планирование, в котором учтены особенности строения.

При составлении документа учитываются варианты соединения электрической цепи:

1. Последовательная. Упрощена прокладка: элемент цепи следует за предыдущим. Характерно отсутствие узловых соединений. Недостаток – при повреждении элемента, не работает вся цепь.
2. Параллельная. Предполагает  отсутствие соединения элементов между собой,  так как они соединены в узлы. Преимущество – проводка продолжает работу при выходе из строя элемента.
3. Смешанного типа. Применимы несколько разновидностей соединения.

Как выбрать

К выбору подходят серьезно. От этого зависит  стабильность функционирования цепи, подача электроэнергии.

Количественное соотношение  розеток определяется по желанию заказчика. Для подключения техники  требуется несколько розеток, чтобы исключить применение удлинителей.

Разводка электрики характеризуется  надежностью.

Особенности выполнения разводки кабеля

Специалист занимается разработкой схематического изображения разводки кабеля согласно пожеланиям заказчика, индивидуальных особенностей помещения. Задача – разделение кабеля на линии, с сохранением эффективности. Потребуется рациональное распределения уровня нагрузки, организационный процесс систем управления и защиты разводки.

На начальных этапах составления изучаются  назначение и особенности объектов сети.

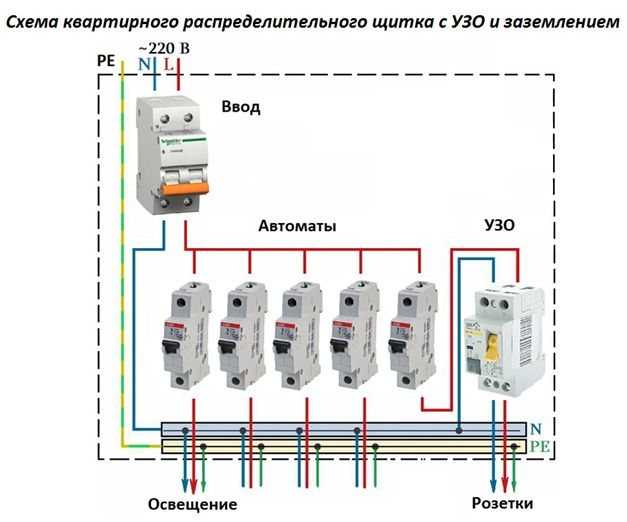

Расположение автоматов – в щитке. От грамотности установки находится в прямой зависимости эффективная работа сети, безопасность жильцов.

Подбор проводов. Сечение выбирается индивидуально. Розетки  и выключатели имеют надежные контакты.

Для разводки в доме имеются особенности – добавление вводного автомата. От него осуществляется подведение кабеля к щитку. Функционал вводного автомата основан на регулировании параметров мощности. Вводный автомат отключает подачу энергии.

Контроль над сетью прост, если она разделена на ветви. Допускается выключение одной и сохранение работоспособности остальных. Распространенный вариант:

1. Кухня.
2. Санузел.
3. Техника.
4. Освещение.

Иногда при прокладке предусматривается  обустройство кабеля для бытовой техники. Причина – старая система не в состоянии выдержать большое напряжение.

Для перечисленных направлений свойственны особенности разводки.

Особенности разводки электрики на кухне

Общепринятый норматив не действует для кухни. Количество розеток в помещении зависит от  количественного соотношения приборов  и оборудования бытового назначения.

Основная часть нагрузки сети отводится кухне. Причина – наличие  оборудования и приборов. Выполняется подключение к сети приборов  с последующим потреблением электрической энергии. Кроме основных приборов и  оборудования находят применения электрогрили, мультиварки, тостеры.

Правило предполагает монтаж автоматов щитка распределения для оптимальной работы кухонного оборудования с внушительными параметрами мощности. Подключение электрики осуществляется в раздельном порядке: общей линии сложно выдержать непосильные нагрузки.

При подведении к мощному электроприбору кабеля возникает возможность применения нескольких бытовых приборов. Монтаж и подключение  потребует от мастера знания правил. Не рекомендуется расположение приборов к газовой плите,  на расстоянии менее 0, 5 м. проводка кабелей  предполагает  дистанцию до газовых труб 0, 4 м. помнить нужно о радиаторе. Электрические точки нельзя располагать близко к батареям.

Проведение электрики в санузел: основы

К выбору местоположения приборов в ванной и туалете стоит хорошо подумать. Это вызвано  повышенной влажностью в помещении. Для  защиты электрической цепи, потребуется доскональное  изучение нормативов, которые окажут помощь в грамотном выполнении установки.

Распределительный короб не размещается в ванной. Установка допускается за пределами помещения. Хороший вариант – щиток в прихожей. Для составления проекта схемы электрики потребуется участие специалиста.

Прибору – отдельная розетка. В схематическом изображении электрическое оборудование с пунктами подключения.

Продаются розетки с защитой от влажности, с крышкой и уплотнителем.

В ванной не устанавливают выключатели. Устанавливается снаружи, недалеко от двери.

При монтаже  уделяется внимание  проводке кабеля. Идеальное расположение – под потолком, в верхней части стены. Провод параллелен полу. Для обеспечения защиты кабеля используется гофра. Подбор освещения ванной – индивидуальный. Стандартно – маломощные аналоги 12В.

Для ванной  подбор проводки. Для малогабаритных приборов используются кабели, с параметрами сечения 2, 5 мм. Для мощного оборудования — 4 мм.

Проводка электричества для крупной техники

Расположение приборов бытового назначения, с большим потреблением энергии – кухня и ванная. При монтаже приборов руководствуются правилами. Специалистами не рекомендует монтаж розеток в местах, закрывающихся бытовой техникой: приемлема установка влагозащищенных моделей. При составлении  проектной документации электроснабжения фиксируются пункты подключения габаритных приборов.

Кухонная зона подключается отдельно. Это даст возможность  заменять приборы без отключения энергоснабжения квартиры. Вариант оптимален для кухни с встроенной бытовой техникой. Подключение приборов в труднодоступных местах, а на проведение ремонтных работ уйдет значительное время.

Разводка электрики для осветительной группы

Допускается организация единичных или множественных осветительных групп. При проектировании проводки определяются с количеством  приборов освещения, подсчитывают параметры мощности. Основываясь на полученной информации, решается вопрос об объединении в 1 или разделении на несколько линий. Это фиксируется в плане. Помимо осветительной группы, в состав сети включены трансформаторы. Их подключение происходит отдельно, к автоматическому щитку.

Схематическое изображение проводки в квартире: виды соединения элементов в электроцепях

Это под силу специалисту.  Наличие ошибок в схематическом изображении  приводят к последствиям.

Способы соединения:

1. Последовательный.
2. Параллельный.
3. Смешанный.

Основные типы организации  разводки электропроводки

НА старте работ  определяются с приемлемой  разновидностью разводки кабелей. От выбора зависит функционирование сети. Не помешает консультация специалиста.

Варианты разводки:

1. Распределительный щиток.
2. «Звезда».
3. «Шлейф».

«Звезда» и «Шлейф» схожи, сочетаются. Использование сочетания – экономия на материалах, монтаже.

Основы самостоятельного составления схемы разводки

Перед подключением сети составляется проект с учетом действий, манипуляций, со схемой разводки. От проекта будут зависеть эксплуатационные параметры и безопасное пребывание людей.

Компоненты цепи  помещений и жилого строения имеют обозначения. Это даст возможность лаконично  переносить коммуникацию на бумагу. Чтобы избежать путаницы, обозначения и их расшифровка выписываются, на отдельный лист.

При использовании обозначений,  на схематическом изображении электропроводки  наносятся пункты, в которых расположены приборы. Задача составления документа  — обозначение мест установки розеток и других элементов, проводки.

На старте работ определяются с количеством бытовых приборов, местом их расположения. После нанесения обозначения основных пунктов, располагается маршрут следования кабелей. Делается выбор способа стыковки, разновидности разводки проводов. Для удобства проводка делится на  области:

1. Осветительную.
2. Электроснабжения.

Для упрощения установки кабелей, делается разводка по полу или под ним. Линии обозначаются пунктиром.

Потребуется выполнение индивидуального расчета материала, определение силы тока. Это делается при помощи формул. Показатель силы тока – 25А. Основываясь на показатель, подбираются расходные материалы системы.

В схеме электропроводки указывается длина кабелей. Протяженность провода измеряется рулеткой. Для запаса добавляется 3 м.

Подключение кабелей – к щитку освещения. В нем есть УЗО нескольких типов: 16 и 20:

1. Автоматический выключатель  отвечает за осветительную группу.
2. За розетки.

Внимание! Подключение электроплиты потребует установки УЗО 32А.

Завершает схему расчет розеток и распределительных коробов. Последний этап – включение вспомогательных материалов.

Монтаж проводки в квартире: расчет материалов

После готовности схемы, рекомендуется приступить к расчету. Вычисляется количество линий – это позволяет приборам работать нормально. Для расчета метража проводов, берется несколько факторов:

1. Число розеток, выключателей.
2. Количество осветительных приборов.
3. Расположение.

После измеряется расстояние до пункта от распределительного короба  рулеткой. Данные измерения указываются в плане разводки, суммируются.

К общему количеству электропроводки  добавляется 15% запаса. Монтаж не исключает возникновение нестандартных ситуаций.

При работе электросети нагреваются  провода. Исключено расположение в одном месте большого количества провода. Ориентир  при прокладке – документы и стандарты электросети.

Современные кабели – трехжильные. Основной материал – медь. Использование проводки с алюминием – редкость. Подбор сечений, индивидуален, зависит от расчетной мощности системы.  подбор сечений делается по таблице.

Стандарт – используется кабель с сечением 2, 5 мм. Подпитка осветительной группы – провода 1, 5 мм. После проведения основных расчетов, приступают к дополнительным:

1. Розетки, выключатели.
2. Осветительная группа.
3. Распределительные короба.
4. Гофра.
5. Кабель-каналы.
6. Клеммники и крепления.

Правильный расчет материалов  упрощает благоустройство проводки.  Исключит перепады напряжения стабилизатор. Доступны мощные устройства для перекрытия потребностей жилого строения, рационального распределения нагрузки.

Какой кабель выбрать для организации электропроводки

Провода представлены в ассортименте.

1. NYM. Дорогой вариант, немецкого производства. Отличия – высокий уровень безопасности, количество жил – до 5. Недостаток – низкая резистентность к влаге, чувствителен к UV. Не используется при разводке в деревянном доме.
2. ВВГ. Дорогой, качественный аналог. В составе – 1 жила. Применим при монтаже и замене проводки самостоятельно.
3. ПУНП. 2-3 жилы из меди. Наружная оболочка – ПВХ. Не монтируется в места с прямыми солнечными лучами. Дешевле аналогов. Не приобретается для самостоятельного монтажа – прокладка трудоемкая.

От выбора проводки зависит эффективность, период эксплуатации системы. Перед покупкой проводится расчет  соответствия разновидности кабеля  параметрам мощности сети.

Разводка электрики в доме своими руками: инструменты и материалы

Подготовительный этап – закупка материалов, инструментов.

1. Инструмент:
2. Перфоратор.
3. Бур для сверления бетона.
4. Корончатое сверло.
5. Зубило по бетону.
6. Набор бит.

Правила прокладки регламентируют использование иного инструмента – болгарки, паяльника, индикатора фаз, электроизмерительный миллиметр.

Вспомогательный инструмент – бокорезы, рукоятки, нож монтажный, фонарь, уровень строительный, шнур, шпатели.

Монтаж электропроводки в квартире: подготовительный этап

Работы по электрике можно выполнить самостоятельно. Основы – соблюдение  правил монтажа и ТБ.

Подготовка проходит в несколько этапов:

1. Разметка стены. Важно – продуманность  действий и отражение их в проекте.
2. Разметка точек.
3. При расположении в новостройке, щиток располагается в нише. В старых зданиях – монтируется в стену.
4. Монтажные работы.

Монтаж новой проводки в квартире: штробление стен

Каналы кабелей – прямые. Штробление – горизонтальное, вертикальное.

При горизонтальном — соблюдение дистанции. Проводка протягивается из щитка.

Алгоритм:

1. Границы канала разметить болгаркой – строго по разметке.
2. Делается канавка. Для плавных изгибов потребуется болгарка (выполнение косых разрезов).
3. Высверливание  ниши в стене (корончатым сверлом). Для бетонных поверхностей – долото.
4. 2 провода помещаются в гофру.

Внимание! При работе с перфоратором готовится удобная и надежная опора (стремянка).

Организация линий – 3 способа:

1. Маскировка под натяжные потолки.
2. Неглубокая канавка с отделкой.
3. Учет расположения кабелей в перекрытии потолка.

На завершающем этапе выполняются связные отверстия между помещениями. После – прохождение кабеля к осветительной группе щитка.

Внимание! Все работы проводятся в защитной одежде.

Монтаж электрики: установка щитка освещения

После приведения каналов  в готовность, начинается монтаж щитка освещения. Предусмотрены варианты установки:

1. В стену.
2. В нишу.

Внимание! В щитке имеется УЗО, численность элементов зависит от количества приборов.

Щиток состоит из:

1. Верха. Содержатся нулевые клеммы.
2. Середины. Расположены автоматические выключатели.
3. Низа. Монтаж заземляющих зажимов.

Важно! Место конструкции описывается в  плане электроснабжения помещения. К осветительному щитку подводят провода ВВГ.

Подключение проходит с участием специалиста. Провода, подводимые к щитку, различаются по маркировке, что позволяет  соединять их с нужными точками.

1. Желтый с зеленой линией по центру – стыковка с заземлением.
2. Синий – к нулевому.
3. Белый – верхний контакт УЗО.

После проводится  последовательное подключение автоматических выключателей. При работе используется перемычка белого кабеля.   Подключение по цепи автоматов производится вверху.

Монтаж наружной проводки в квартире: алгоритм действий

Проведение кабелей открытым методом потребует  установки кабель-каналов.

Монтаж проводится по разметке. Приемлемый вариант расположения – плинтус, потолок.

Фиксация короба – при помощи саморезов с шагом 0, 5 м. Канал закрепляется просто. Делается отступ от края до 10 см, проделывается отверстие. Перфоратором  или дрелью делается отверстие в стене, монтируется дюбель. На финише крепится короб.

Совет. Для открытой проводки характерны особенности монтажа основных элементов цепи. Элементы располагаются на стене. Далее, проводится разводка открытых проводов.  Процесс имеет нюансы, которые учитываются мастером. Все работы идут согласно схеме разводки.

Протягивается основной кабель от розеток к щитку.

Для прокладки основной магистрали применим ВВГ 3х2, 5. Чтобы избежать путаницы, провода предварительно помечаются по функционалу. После, протягиваются  к распределительным щиткам линии от выключателей и осветительных элементов. Это делается проводом 3х1, 5.

Главное – выбор проводки с правильным сечением. Схема выступает подсказкой для проведения монтажных работ. Подключение проводов  идет колпачками СИЗОв. Соединения оснащаются защитой.

После подсоединяется  главный кабель к щитку освещения и диагностируется провода тестером. Подключение системы проводит электрик.

Монтаж внутренней электропроводки и ее проверка

У скрытого расположения проводов есть сходство с наружным.  Отличие – человек не видит провода. Монтаж предполагает следование алгоритму:

1. Монтируется осветительный короб и автоматические выключатели.
2. Проведение вводного кабеля от щитка распределения.
3. Просверливание лунок с монтажом подрозетников. Аналогично поступить с распределительным коробом.
4. Финишный этап – выполнение  разводки электрики.

Начало разводки – протягивание основной линии. Для этого готовиться ВВГ. Диаметр ВВГ соответствует характеристикам эксплуатации – это провод с сечением 3х2, 5.

Допускается выполнение внутренней прокладки по полу. Кабели укладываются в гофру, которая проводится к электрическим приборам. Провод притягивается, располагается в подрозетники. Протяжка кабелей 3х1, 5 от выключателей и освещения к распределительному коробу. После – стыковка с магистралью, используются СИЗы и изоляция.

Порядок действий подойдет для разводки в новостройке,  при замене старой системы. Конечный этап – проверка сети мультитестером, подключение к осветительному коробу. останется

Домашняя электропроводка Советы и техника безопасности

Даже если у вас многолетний опыт работы с электропроводкой, всегда есть несколько хитростей, о которых вы можете не знать. Мы работали с двумя мастерами-электриками с многолетним опытом работы, чтобы почерпнуть их советы, приемы и приемы. Эти советы, от выпрямления кабеля до маркировки проводов, помогут вам сделать проводку лучше, быстрее и аккуратнее.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

1 / 12

Семейный мастер на все руки

Размотка кабеля без перегибов

Протягивать кабель в пластиковой оболочке через отверстия в раме намного проще, если сначала выпрямить кабель. Хитрость заключается в том, чтобы поднять горсть витков (четыре витка достигают примерно 12 футов) из центра рулона и бросить их по полу, как если бы вы бросали веревку.

Далее пройдитесь по длине троса, выпрямляя его по ходу. Электрики, с которыми мы разговаривали, предпочитают этот метод, потому что они могут держать кабель в пластиковой обертке для удобства обращения и более аккуратного хранения.

2 / 12

Семейный мастер на все руки

Аккуратно упакуйте электрические коробки

Если вы сделали много проводки, вы, вероятно, сталкивались с проблемой переполненной электрической коробки. Вот как сделать коробку аккуратной и компактной.

Сначала соберите все оголенные провода заземления вместе с длинной косой и соедините их. Сложите их в заднюю часть коробки, оставив косичку вытянутой.

Затем проделайте то же самое с нейтральными проводами. Если вы подключаете переключатели (как показано здесь), вам не нужен нейтральный пигтейл. Оставьте горячий провод очень длинным и согните его вперед и назад по дну коробки для электрических проводов.

Наденьте колпачок на горячий провод, чтобы идентифицировать его. Аккуратно упакованная коробка позволяет легко идентифицировать провода и оставляет достаточно места для переключателей.

3 / 12

Семейный мастер на все руки

Удаление оболочки с подземного питающего кабеля (UF)

Подземный питающий кабель имеет прочную пластиковую оболочку, которая позволяет закапывать его непосредственно в землю, не прокладывая через кабелепровод. Но эту жесткую оболочку также трудно удалить, если вы не знаете этого трюка.

Отделите черный и белый провода от оголенной меди, захватив каждый плоскогубцами и скрутив. Разъединяйте их, пока у вас не останется около фута разделенных проводов.

Затем снимите оболочку с изолированных проводов, захватив конец провода одним набором плоскогубцев и защитив кожух другим набором плоскогубцев; работая над ними отдельно. После того, как вы отделите обшивку сверху, просто снимите ее и отрежьте ножницами или ножом свободную обшивку.

4 / 12

Семейный разнорабочий

Соединения липкой ленты без зацепления

После того, как вы приложили все усилия, чтобы довести ленту до места назначения, последнее, что вы хотите, это потерять кабель или застрять лентой на чем-то внутри стены. как вы тянете его обратно. Вот как избежать этой головной боли.

Начните с зачистки 8-дюймового. длина кабеля. Используя бокорезы, отрежьте все провода, кроме одного. Режьте под крутым углом, чтобы избежать «плеча», за которое можно что-то зацепить.

Затем согните один провод вокруг петли на конце ленты и обмотайте все это изолентой, чтобы получился гладкий жгут.

Теперь вы можете толкать и ловить проволоку по мере необходимости, не беспокоясь о том, что она зацепится за препятствие.

5 / 12

Семейный мастер на все руки

Проверка полости во всей стене

Хороший инструмент для поиска шпилек необходим для каждой электромонтажной работы, но вы будете использовать его не только для поиска шпилек.

После того, как вы нашли полость в стене между двумя стойками, проведите искателем стоек вертикально, чтобы проверить всю полость в стене на наличие препятствий, таких как блокирование и оставленные коллекторы.

Вы же не хотите узнать на собственном горьком опыте, что ваш провод не может протянуться до нужного вам места.

6 / 12

Семейный мастер на все руки

Необходимые электроинструменты

Если вы планируете выполнять какие-либо электромонтажные работы, у вас обязательно должны быть два инструмента: гибкие биты и светящиеся стержни — профессиональные электроинструменты, которые используют для ловли проволоки.

Сверла Flex отлично подходят для сверления отверстий в труднодоступных местах. Двумя наиболее распространенными длинами являются 5 футов и 6 футов, но также доступны удлинители.

После того, как отверстие просверлено, вы можете просунуть в него светящийся стержень, чтобы начать ловить леску, прикрепить проволоку к ушке на конце и протянуть ее обратно.

Как следует из названия, светящиеся стержни светятся в темноте. Это облегчает их обнаружение, когда вы работаете с рыболовной проволокой в ​​темных местах (что происходит в большинстве случаев).

7 / 12

Семейный разнорабочий

Дополнительный провод с проталкиванием

При вытягивании троса на себя убедитесь, что его более чем достаточно, чтобы зацепиться за него. Иногда ухватиться за провод — настоящая проблема, и как только вы его зацепите, вы не захотите его потерять.

Всегда следите за тем, чтобы у вас было не менее пяти-шести футов дополнительной проволоки, чтобы поддерживать натяжение крючка, когда вы его протягиваете.

8 / 12

Семейный мастер на все руки

Идентификация оборванных проводов

Избавьте себя от головной боли, идентифицируя провода при их установке. (Говоря о том, как избежать головной боли, вот 15 вещей, которые вы должны знать перед началом любых электромонтажных работ.) Электрики, с которыми мы говорили, используют «код» для маркировки проводов, и вы тоже можете это сделать. На верхнем фото показан один из примеров.

Другой способ — использовать этикетку (внизу). Но к тому времени, когда вы вернетесь к подключению выключателей и розеток, вы можете обнаружить, что гипсокартонщики, тейперы и маляры закрыли этикетку или сбили ее.

Вот почему по возможности лучше использовать кодирование без меток. Разработайте систему и запишите ее. Вам никогда не придется угадывать, что такое «линия» и «нагрузка» и какие провода являются проводниками для вашего трехпозиционного переключателя.

9 / 12

Семейный мастер на все руки

Проверьте провода, прежде чем прикасаться к ним

Когда вы проделали много проводов, легко успокоиться по поводу того, что питание отключено, но не надо! Используйте бесконтактный детектор напряжения для проверки каждого провода в монтажной коробке или зоне, в которой вы работаете.

Всегда проверяйте тестер на проводе или шнуре, который, как вы знаете, находится под напряжением, чтобы убедиться, что он работает, прежде чем полагаться на него.

10 / 12

Family Handyman

Тестирование розеток GFCI

Обнаружив опасный ток и мгновенно отключив питание, прерыватели цепи замыкания на землю ежегодно спасают сотни жизней. Но примерно через 10 лет чувствительная схема внутри GFCI изнашивается. И обычно кнопка проверки на GFCI не говорит вам, что что-то не так.

При нажатии на кнопку питание отключается как всегда. Таким образом, единственный надежный способ проверить старое устройство GFCI — это использовать тестер цепей с собственной кнопкой проверки GFCI.

Подключите тестер к сети и нажмите кнопку проверки. Если питание отключается, GFCI работает. Нажмите кнопку сброса, чтобы восстановить питание. Если питание не отключается, замените GFCI.

Хорошей новостью является то, что вашему новому УЗО никогда не потребуется тестер цепи. Все GFCI, произведенные после середины 2006 года, предназначены для того, чтобы сообщать вам, когда они выходят из строя. Подавляющее большинство указывает на отказ постоянным отключением питания.

Итак, когда-нибудь ваш GFCI (и любые другие розетки, подключенные к нему) просто перестанет подавать питание, и вам придется заменить его.

11 / 12

Семейный мастер на все руки

Несколько переключателей, один горячий провод

Коробка для проводов с тремя переключателями достаточно заполнена без дополнительных разъемов для проводов и косичек. Вот метод проводки, который устраняет дополнительные соединения и обеспечивает более аккуратную установку.

Вместо того, чтобы прокладывать отдельный пигтейл от горячего провода к каждому выключателю, просто оставьте горячий провод очень длинным. Чтобы подключить выключатели, просто надрежьте провод с помощью инструмента для зачистки проводов и нажмите на изоляцию, чтобы открыть около 3/4 дюйма. оголенного провода (слева).

Оберните эту оголенную часть как минимум на три четверти вокруг винтовой клеммы первого переключателя. Повторите процесс для оставшихся промежуточных переключателей (справа). Подсоедините последний переключатель обычным образом, обмотав провод вокруг винта по часовой стрелке.

12 / 12

Семейный мастер на все руки

Сначала зачистите кабельную оболочку

Заманчиво протолкнуть зачищенный кабель через отверстия в коробке, а потом думать о том, как снять оболочку. Но это трудный путь. Гораздо проще снять оболочку перед тем, как засовывать провода в коробку.

Единственная хитрость заключается в том, чтобы убедиться, что кабель находится примерно в нужном месте, прежде чем маркировать его (слева) и снимать оболочку (справа). Пока кабель не натянут туго, «люфта» будет достаточно, чтобы внести окончательные коррективы после того, как вы вставите проводники в коробку.

Помните, электрические правила требуют, чтобы внутри коробки было видно не менее 1/4 дюйма оболочки.

Первоначально опубликовано: 22 января 2021 г.

Типы, размеры и монтаж электропроводки

Перейти к основному содержанию

Преодолейте свой страх перед работой с электропроводкой, ПОНИМАЯ основы электромонтажных работ и устанавливая проводку с тремя переключателями.

Добавить фильтр

• Электрическая система
• Системы
• Электропроводка
• сделай сам
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_content-types=how-to”> Как
• Электрический
• Кончик
• Части дома
• Техники
• Про
• Электрики
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_topics=smart-home”> Умный дом
• Стены
• Коробки выключателя
• Устройства
• Обзор
• Номера
• Светильники
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_content-types=inspiration”> Вдохновение
• Осветительные приборы
• Ремоделирование
• Инструменты и расходные материалы
• Техника
• Плотницкие работы
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_tools-gear-equipment=clamps”> Зажимы
• Столешницы
• Декор
• Сад
• Кухня
• Вилки и розетки
• com/house-and-components/systems/electrical-system/wiring/?_outdoors=yard-garden-structures”> Дворовые и садовые постройки
• Воздушные компрессоры
• Пневматические инструменты
• Амазонка
• Яблоко
• Подвал
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_house-components=bathroom”> Ванная комната
• Спальня
• Бренды
• Плотники
• Ковер
• Потолок
• Циркуляр
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_topics=construction-industry”> Строительная индустрия
• Дизайн
• Столовая
• Посудомоечная машина
• Дверные звонки
• Сверла
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_house-components=drywall”> Гипсокартон
• Резка гипсокартона
• гипсокартон
• Защита глаз
• Защита лица и головы
• Гостиная
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_house-components=faucets”> Смесители
• Камин
• Обрамление
• Меблировка
• Садовые инструменты и принадлежности
• Снаряжение и одежда
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_topics=google”> Google
• Молотки
• Ручной инструмент
• Защита слуха
• Подрядчик ОВКВ
• Присоединение
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_materials=laminate”> Ламинат
• Выключатели света
• Гостиная
• Металлообработка
• Митра
• Новости
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_skills=painting”> Рисование
• Пути
• Плантаторы
• Сантехники
• Силовое оборудование
• Кровельщики
• com/house-and-components/systems/electrical-system/wiring/?_tools-gear-equipment=routers”> Маршрутизаторы
• Безопасность
• Экономить деньги
• Пилы
• Сбрасывать
• Сайдинг
• Рулетки и линейки
• familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_skills=taping”> Тейпирование
• Текстура
• Подрезать
• телевизоры
• Окна
• Инструменты и расходные материалы для деревообработки
