Схемы простых регуляторов для паяльника.

Если вы читаете эту статью, значит объяснять, для чего нужен регулятор нагрева паяльника вам не нужно. Конечно, покупать паяльную станцию в которой уже имеется устройство регулирования накладно, а собрать регулятор самому многим из вас не составит больших усилий, поэтому в этой статье мы решили поделиться с вами схемками самых простых устройств, предназначенных для этих целей.

Основным регулирующим элементом многих схем является тиристор или симистор. Давайте рассмотрим несколько схем построенных на этой элементной базе.

Ниже представлена первая схема регулятора, как видите проще наверно уже и некуда. Диодный мост собран на диодах Д226, в диагональ моста включен тиристор КУ202Н со своими цепями управления.

Вот еще одна подобная схема, которую можно встретить в интернете, но на ней мы останавливаться не будем.

Для индикации наличия напряжения можно дополнить регулятор светодиодом, подключение которого показано на следующем рисунке.

Перед диодным мостом по питанию можно врезать выключатель. Если будете применять в качестве выключателя тумблер, проследите, чтобы его контакты могли выдерживать ток нагрузки.

Этот регулятор построен на симисторе ВТА 16-600. Отличие от предыдущего варианта в том, что в цепи управляющего электрода симистора стоит неоновая лампа. Если остановите выбор на этом регуляторе, то неонку нужно будет выбрать с невысоким напряжением пробоя, от этого будет зависеть плавность регулировки мощности паяльника. Неоновую лампочку можно выкусить из стартера, применяемого в светильниках ЛДС. Емкость С1 – керамическая на U=400В. Резистором R4 на схеме обозначена нагрузка, которую и будем регулировать.

Проверка работы регулятора осуществлялась с применением обычного настольного светильника, смотри фото ниже.

Если использовать данный регулятор для паяльника мощностью не выше 100 Вт, то симистор не нуждается в установке на радиатор.

Эта схема чуть сложнее предыдущих, в ней присутствует элемент логики (счетчик К561ИЕ8), применение которого позволило регулятору иметь 9 фиксированных положений, т.е. 9 ступеней регулирования. Нагрузкой так же управляет тиристор. После диодного моста стоит обычный параметрический стабилизатор, с которого берется питание для микросхемы. Диоды для выпрямительного моста выбирайте такие, чтобы их мощность соответствовала той нагрузке, которую вы будете регулировать.

Схема устройства показана на рисунке ниже:

Спавочный материал по микросхеме К561ИЕ8:

Таблица функционирования микросхемы К561ИЕ8:

Диаграмма работы микросхемы К561ИЕ8:

Ну и последний вариант, который мы сейчас рассмотрим, как самому сделать паяльную станцию с функцией регулирования мощности паяльника.

Схема довольно распространенная, не сложная, многими уже не раз повторяемая, никаких дефицитных деталей, дополнена светодиодом, который показывает, включен или выключен регулятор, и узлом визуального контроля установленной мощности.

Выходное напряжение от 130 до 220 вольт.

Так выглядит плата собранного регулятора:

Доработанная печатная плата выглядит вот так:

В качестве индикатора была использована головка М68501, такие раньше стояли в магнитофонах. Головку было решено немного доработать, в правом верхнем углу установили светодиод, он и включение/отключение покажет, и шкалу мал-мал подсветит.

Дело осталось за корпусом. Его было решено сделать из пластика (вспененного полистирола), который применяется для изготовления всякого рода реклам, легко режется, хорошо обрабатывается, склеивается намертво, краска ровно ложится. Вырезаем заготовки, зачищаем края, клеим “космофеном” (клей для пластика).

Внешний вид склеенной коробки:

Красим, собираем “потроха”, получаем чтото типа такого:

Ну и в заключение, если вы собираетесь использовать с данным регулятором паяльники разной мощности, то в вышеприведенной схеме стоит заменить узел визуального контроля на такой:

С предыдущим вариантом схемы индикатора (которая без транзистора), измерялся ток потребления паяльника, а при подключении паяльников разной мощности, показания различные, а это не есть хорошо.

Вместо импортной диодной сборки 1N4007 можно поставить отечественную , например КЦ405а.

Регуляторы мощности получили широкое применение в повседневной жизни. Их использование очень разнообразное: от регулирования величины яркости освещения до управления оборотами различных двигателей, с их помощью можно выставлять требуемую температуру различных нагревательных приборов. Таким образом, регулировать мощность можно для нагрузки любого вида как реактивной, так и активной.

Регулятор мощности представляет собой определённую электронную схему, с помощью которой можно контролировать значение энергии, подводимой к нагрузке.

Виды и характеристики регуляторов

Устройства, предназначенные для управления значениями мощности, разделяют по способу регулировки:

  • тиристорные;
  • симисторные;
  • фазовые (диммер).

По виду выходного сигнала:

  • стабилизированные;
  • не стабилизированные.

Регулировка осуществляется при питании как от постоянного, так и переменного напряжения. Управлять можно величиной напряжения или тока.

По своему виду расположения регуляторы могут быть портативными и стационарными, устанавливаться в любом положении: вертикальном, потолочном, горизонтальном, крепиться на специальную дин рейку или встраиваться. Конструктивно выполняются как на специализированных печатных платах, так и с помощью навесного монтажа.

Основными характеристиками, на которые следует обращать внимание, являются следующие параметры:

  • плавность регулировки;
  • рабочая и пиковая подводимая мощность;
  • диапазон входного рабочего напряжения;
  • диапазон задания напряжения, поступающего на нагрузку;
  • условия эксплуатации.

Тиристорный регулятор мощности

Схема и принцип работы такого устройства не отличается особой сложностью.

Основное назначение тиристорного преобразователя — управление устройствами с малой мощностью, но в редких случаях и большой. В основе работы лежит использование задержки включения тиристорного ключа на полупериоде переменного тока. Главным компонентом такой схемы является тиристор, работающий в режиме ключа. При появлении разности потенциалов на управляющем контакте он открывается. Чем больше задержка при включении, тем меньше мощности поступает в нагрузку.

Простейшая схема, кроме тиристора, содержит два биполярных транзистора, два резистора, задающих рабочую точку, и конденсатор. Транзисторы, работая в режиме ключа, формируют управляющий сигнал. Как только разность потенциалов на конденсаторе достигает значения, равному рабочему, то транзисторы открываются, и подаётся сигнал на управляющий контакт. Конденсатор начинает разряжаться до следующего полупериода.

Преимущества этого типа регулятора в том, что он не требует настройки, а недостаток в чрезмерном нагреве. Для борьбы с перегревом используется как активная, так и пассивная система охлаждения.

Применяется тиристорный регулятор для управления мощностью бытовых (паяльники, электронагреватели, лампы накаливания ) и производственных приборов (плавный запуск мощных силовых установок). Агрегат может быть однофазным и трёхфазным.

Изготовление устройства самостоятельно

Если есть необходимость использовать тиристорный регулятор мощности, можно своими руками сделать прибор неплохого качества. Для этого нужно в специализированной точке продаж приобрести набор, содержащий подробную схему с описанием принципа сборки и работы. Или можно использовать любую схему из интернета или литературы и спаять устройство самостоятельно.

В качестве тиристоров можно использовать любой тип, например, отечественный КУ202Н или импортный bt151, в зависимости от необходимой мощности. Кроме тиристора, значение последней будет также зависеть от параметров диодного моста, применяемого в схеме. Регулировка мощности осуществляется с помощью переменного резистора.

Если нет возможности или желания изготовить печатную плату, можно собрать прибор с помощью навесного монтажа. При этом необходимо тщательно заизолировать все места соединений во избежание короткого замыкания.

Симисторный регулятор мощности

Симистор является полупроводниковым элементом, предназначенным для использования в цепях переменного тока. Отличительной чертой прибора является то, что его выводы не имеют разделения на анод и катод. В отличие от тиристора, проводящего ток только в одну сторону, симистор проводит ток в обоих направлениях. Именно из-за этой способности симистор и применяется в сетях переменного тока.

Мощность регулируется в этом случае путём изменения количества полупериодов напряжения, которые действуют на нагрузку. Главное отличие от тиристорных схем в том, что здесь не используется выпрямительное устройство. Работа схемы основана на принципе фазного управления, то есть на изменении момента открытия симистора относительно перехода сетевого напряжения через ноль.

Этот прибор используется для управления нагревательными элементами, лампами накаливания, оборотами двигателя. Сигнал на выходе устройства имеет пилообразную форму с управляемой длительностью импульса.

Самостоятельное изготовление прибора даже проще, чем изготовление тиристорного регулятора. Широкую популярность получили симисторы средней мощности типа BT137−600E или MAC97A6. Схема регулятора мощности на симисторе с использованием этих элементов отличается простотой изготовления.

Фазовый регулятор

Фазовое регулирование используется для плавного запуска двигателей различного типа или управления током при заряде аккумулятора. Один из видов таких приборов является диммер.

Основа работы лежит в изменении угла открытия ключевого тиристора, в результате чего на нагрузку поступают сигналы с отрезанной начальной частью полупериода, снижается действующая величина напряжения.

Достоинство такого типа регулирования — низкая стоимость ввиду применения недорогих радиодеталей.

А вот основной недостаток — значимый коэффициент пульсаций и низкий коэффициент мощности выходного сигнала.

Нередко в конструкции такого вида регуляторов используются микросхемы низкочастотного типа. Благодаря этому регулятор способен быстро изменять мощность. Фазовые регуляторы редко стабилизируют с помощью стабилитронов, обычно роль стабилизатора выполняют попарно работающие тиристоры.

Регулятор мощности для паяльника своими руками

Рассмотрим пример изготовления регулятора тока своими руками. Например, будем регулировать мощность паяльника. Регулирование в таком устройстве позволяет не перегревать место пайки и способно защищать жало паяльника от выгорания.

Такого типа устройства выпускаются достаточно давно. Одним из видов его был отечественный прибор, носящий название «Добавочное устройство для электропаяльника типа П223». Он позволял использовать низковольтный паяльник напряжением 36 вольт, питаемый от сети 220 В.

Регулятор на симисторе КУ208Г

Схема прибора довольно интересная и простая в реализации. Отличительной её особенностью является использование неоновой лампочки.

Конденсатор, величиной порядка 0,1 мкФ, предназначен для генерации пилообразного импульса и защиты схемы управления от помех. Резисторы применяются для ограничения тока, а с помощью переменного резистора ток регулируется, его величина составляет около 220 кОм. Неоновая лампочка позволяет выполнять линейное управление и одновременно является индикатором. По интенсивности её яркости можно контролировать регулировку.

Недостатком такой схемы будет слабая информированность о мощности паяльника. Для наглядного отображения значений выставленного значения, при достаточном уровне радиоподготовки, можно применить микроконтроллер, например, pic16f628a. На нем также возможно будет выполнить электронную регулировку мощности, отказавшись от переменного резистора.

Регулировка на интегральном стабилизаторе

Ещё одним способом управления мощностью является применение интегральных стабилизаторов. Используя такое устройство, очень легко изготовить диммер для 12 вольтового регулятора напряжения. Такое устройство простое в сборке и обладает встроенной защитой, может использоваться как для подключения паяльника на 12 В, так и светодиодной ленты. Обычно переменный резистор подключается к входу управляющего электрода микросхемы. Недостаток — сильный нагрев стабилизирующей микросхемы.

Переменное напряжение сети 220 В понижается через трансформатор до 16−18 вольт. Далее через диодный мост и сглаживающий конденсатор выпрямленное значение поступает на вход линейного стабилизатора. С помощью переменного резистора посредством изменения рабочей характеристики микросхемы выставляется требуемое напряжение на выходе. Такое напряжение будет стабилизированным и для нашего случая составит 12 вольт.

При самостоятельном изготовлении приборов соблюдайте осторожность и помните про технику безопасности при работе с сетью переменного тока 220 В. Как правило, верно выполненный регулятор из исправных деталей не требует настройки и сразу начинает работать.

При работе с электрическим паяльником температура его жала должна оставаться постоянной, что является гарантией получения высококачественного паяного соединения.

Однако в реальных условиях этот показатель постоянно меняется, приводя к остыванию или перегреву нагревательного элемента и необходимости устанавливать в цепях питания специальный регулятор мощности для паяльника.

Зачем он нужен

Колебания температуры жала паяльного устройства могут быть объяснены следующими объективными причинами:

  • нестабильность входного питающего напряжения;
  • большие тепловые потери при пайке объёмных (массивных) деталей и проводников;
  • значительные колебания температуры окружающей среды.

Для компенсации воздействия этих факторов промышленностью освоен выпуск ряда устройств, имеющих специальный диммер для паяльника, обеспечивающий поддержание температуры жала в заданных пределах.

Однако при желании сэкономить на обустройстве домашней паяльной станции регулятор мощности вполне может быть изготовлен своими руками. Для этого потребуется знание основ электроники и предельная внимательность при изучении приводимых ниже инструкций.

Принцип работы контролера паяльной станции

Известно множество схем самодельных регуляторов нагрева паяльника, входящих в состав эксплуатируемой в домашних условиях станции. Но все они работают по одному и тому же принципу, заключающемуся в управлении величиной мощности, отдаваемой в нагрузку.

Распространённые варианты самодельных электронных регуляторов могут отличаться по следующим признакам:

  • вид электронной схемы;
  • элемент, используемый для изменения отдаваемой в нагрузку мощности;
  • количество ступеней регулировки и другие параметры.

Независимо от варианта исполнения любой самодельный контроллер паяльной станции представляет собой обычный электронный коммутатор, ограничивающий или увеличивающий полезную мощность в нагревательной спирали нагрузки.

Вследствие этого основным элементом регулятора в составе станции или вне её является мощный питающий узел, обеспечивающий возможность варьирования температуры жала в строго заданных пределах.

Образец классической подставки под паяльник со встроенным в неё регулируемым модулем питания приводится на фото.

Преобразователи на управляемых диодах

Каждый из возможных вариантов исполнения устройств отличается своей схемой и регулирующим элементом. Существуют схему регуляторов мощности на тиристорах, симисторах и другие варианты.

Тиристорные устройства

По своему схемному решению большинство известных блоков регулировки изготавливаются по тиристорной схеме с управлением от специально формируемого для этих целей напряжения.

Двухрежимная схема регулятора на тиристоре низкой мощности приводится на фото.

Посредством такого прибора удаётся управлять паяльниками, мощность которых не превышает 40 Ватт. Несмотря на небольшие габариты и отсутствие вентиляционного модуля преобразователь практически не греется при любом допустимом режиме работы.

Такое устройство может работать в двух режимах, один из которых соответствует состоянию ожидания. В этой ситуации ручка варьируемого по величине резистора R4 установлена в крайне правое по схеме положение, а тиристор VS2 полностью закрыт.

Питание поступает на паяльник через цепочку с диодом VD4, на котором величина напряжения снижается примерно до 110 Вольт.

Во втором режиме работы регулятор напряжения (R4) выводится из крайне правой позиции; причём в среднем его положении тиристор VS2 немного приоткрывается и начинает пропускать переменный ток.

Переход в это состояние сопровождается зажиганием индикатора VD6, срабатывающего при выходном питающем напряжении порядка 150 Вольт.

Путём дальнейшего вращения ручки регулятора R4 можно будет плавно увеличивать мощность на выходе, поднимая его выходной уровень до максимальной величины (220 Вольт).

Симисторные преобразователи

Ещё один способ организации управления паяльником предполагает применение электронной схемы, построенной на симисторе и также рассчитанной на нагрузку небольшой мощности.

Эта схема работает по принципу снижения эффективного значения напряжения на полупроводниковом выпрямителе, к которому подключается полезная нагрузка (паяльник).

Состояние регулировочного симистора зависит от положения «движка» переменного резистора R1, меняющего потенциал на его управляющем входе. При полностью открытом полупроводниковом приборе поступающая в паяльник мощность снижается примерно в два раза.

Простейший вариант управления

Самый простой регулятор напряжения, являющийся «усечённым» вариантом двух рассмотренных выше схем, предполагает механическое управление мощностью в паяльнике.

Такой регулятор мощности востребован в условиях, когда предполагаются длительные перерывы в работе и не имеет смысла держать паяльник всё время включённым.

В разомкнутом положении выключателя на него поступает небольшое по амплитуде напряжение (примерно 110 Вольт), обеспечивающее невысокую температуру нагрева жала.

Для приведения устройства в рабочее состояние достаточно включить тумблер S1, после чего наконечник паяльника быстро нагревается до требуемой температуры, и можно будет продолжить пайку.

Такой терморегулятор для паяльника позволяет в промежутках между пайками снижать температуру жала до минимального значения. Эта возможность обеспечивает замедление окислительных процессов в материале наконечника и заметно продлевает срок его эксплуатации.

На микроконтроллере

В том случае, когда исполнитель полностью уверен в своих силах, ему можно будет взяться за изготовление термостабилизатора для паяльника, работающего на микроконтроллере.

Этот вариант регулятора мощности выполняется в виде полноценной паяльной станции, имеющей два рабочих выхода с напряжениями 12 и 220 Вольт.

Первое из них имеет фиксированную величину и предназначается для питания миниатюрных слаботочных паяльников. Эта часть устройства собирается по обычной трансформаторной схеме, которую из-за её простоты можно не рассматривать.

На втором выходе собранного своими руками регулятора для паяльника действует переменное напряжение, амплитуда которого может меняться в диапазоне от 0 до 220 Вольт.

Схема этой части регулятора, совмещённая с контроллером типа PIC16F628A и цифровым индикатором выходного напряжения, приводится так же на фото.

Для безопасной эксплуатации оборудования с двумя отличающимися по величине выходными напряжениями самодельный регулятор должен иметь различные по конструкции (несовместимые между собой) розетки.

Подобная предусмотрительность исключает возможность ошибки при подключении паяльников, рассчитанных на разные напряжения.

Силовая часть такой схемы выполнена на симисторе марки ВТ 136 600, а регулировка мощности в нагрузке осуществляется посредством коммутатора кнопочного типа с десятью положениями.

Переключением кнопочного регулятора можно изменять уровень мощности в нагрузке, обозначаемый цифрами от 0 до 9-ти (эти значения выводятся на табло встроенного в устройство индикатора).

В качестве примера такого регулятора, собранного по схеме с контроллером SMT32, может быть рассмотрена станция, рассчитанная на подключение паяльников с жалами марки Т12.

Этот промышленный образец устройства, управляющего режимом нагрева подключаемого к нему паяльника, способен регулировать температуру жала в диапазоне от 9-ти до 99-ти градусов.

С его помощью также возможен автоматический переход в режим ожидания, при котором температура наконечника паяльника снижается до установленного инструкцией значения. Причём длительность этого состояния может регулироваться в интервале от 1 до 60-ти минут.

Добавим к этому, что в этом устройстве также предусмотрен режим плавного снижения температуры жала в течение того же регулируемого промежутка времени (1-60 минут).

В завершении обзора регуляторов мощности паяльных устройств отметим, что их изготовление в домашних условиях не является чем-то совсем недоступным для рядового пользователя.

При наличии определённого опыта работы с электронными схемами и после внимательного изучения приведённого здесь материала любой желающий может справиться с этой задачей вполне самостоятельно.

Простая схема регулятора мощности для паяльника

Стремясь повысить качество пайки и предохранить жало паяльника от преждевременного разрушения из-за перегрева, радиолюбители нередко используют различные устройства, позволяющие регулировать среднее значение напряжения на обмотке нагревательного элемента паяльника.



При этом изменяется мощность, выделяемая нагревательным элементом, а значит, и температура жала паяльника. Часто применяемые для этой цели контактные духпозиционные переключатели, которые монтируют, как правило, в подставке для паяльника, неудобны в пользовании. Во-первых, после того, как паяльник снят с такой подставки, требуется некоторое время для его «догревания» перед пайкой, а во-вторых, снятый с подставки он вскоре перегревается.

Для регулирования мощности паяльника лучше всего подходят тиристорные регуляторы мощности. Многие радиолюбители уже применяют такие тиристорные регуляторы мощности — как самодельные, так и выпускаемые промышленностью для осветительных приборов. Однако они не всегда обеспечивают плавную и стабильную регулировку мощности.

Дело в том, что у тиристоров (тринисторов) средней мощности, чаще всего используемых в регуляторах, велико значение удерживающего тока (минимального анодного тока, при котором тиристор может удерживаться в открытом состоянии). Для тиристоров серии КУ202 по техническим условиям этот ток может достигать 300 мА при температуре окружающей среды — 60° С. При реальных условиях эксплуатации он, конечно, меньше, но все же остается соизмеримым с током, протекающим через нагреватель паяльника (180 мА при мощности 40 Вт и напряжении 220 В).

Иными словами, с этими тиристорами надежное регулирование при малой мощности нагрузки либо вообще невозможно, либо происходит лишь в узкой центральной области полупериода, где ток нагрузки хотя бы немного превышает удерживающий ток тринистора (тиристора). К тому же ток удержания — параметр, зависящий от многих факторов, в том числе и от температуры тиристора, поэтому работа такого регулятора не может быть температурно стабильной. Отсюда следует, что при маломощной нагрузке для регулятора необходимо выбирать тиристоры с малым током удержания.

Ниже описана конструкция тиристорного регулятора мощности, рассчитанного на работу с нагрузкой, имеющей номинальную мощность от нескольких ватт до 100 Вт. Регулятор выполнен в виде сетевой штепсельной вилки и позволяет регулировать мощность в пределах примерно от 50 до 97 % от номинальной. В регуляторе применен тринистор КУ10ЗВ, у которого удерживающий ток не превышает десятых долей миллиампера.

Принципиальная схема тиристорного регулятора мощности для регулировки температуры жала паяльника.

Отрицательные полуволны сетевого напряжения беспрепятственно проходят через диод VD1, обеспечивая около половины мощности паяльника. Тиристор VS1, включенный встречно-параллельно диоду VD1, регулирует мощность в течение положительных полупериодов. Принцип управления тринистором — фазоимпульсный. На управляющий электрод тринистора поступают импульсы, вырабатываемые генератором, состоящим из аналога одно-переходного транзистора (VT1. VT2) и времязадающей цепи R5R6C1.

Время от начала положительного полупериода сетевого напряжения до момента срабатывания генератора и открывания тринистора определяется положением движка переменного резистора R5. Для повышения помехоустойчивости и улучшения температурной стабильности тринистора его управляющий переход зашунтирован резистором R1.

Цепь R2R3R4VT3 формирует из сетевого напряжения трапецеидальные импульсы длительностью 10 мс и напряжением примерно 7 В, которыми питается генератор. В качестве стабилизирующего элемента применен эмиттерный переход транзистора VT3, включенный в обратном направлении. Такой «стабилитрон» работает при значительно меньшем токе стабилизации (десятки микроампер против 5... 10 мА у КС168А). Это позволило, во первых, сэкономить место на печатной плате и, во вторых, уменьшить мощность, рассеиваемую цепью резисторов R2—R4.

Если предполагается работа с припоями, имеющими температуру плавления менее 180°С, то входную часть регулятора следует собирать по схеме на рис. слева, а либо б. Регулятор, собранный по схеме рис. а, имеет пределы регулирования примерно от 0 до 95 % номинальной мощности нагрузки, а по схеме рис. б — при разомкнутых контактах выключателя SA1 примерно от 0 до 50 % (при замыкании контактов SA1 входная часть становится такой же, как на рис. выше.

В регуляторе применены резистор R5 — СП-0,4, остальные резисторы — МЛТ; конденсатор С1 — КМ-5; транзисторы подойдут с любыми буквенными индексами.

Регулятор собран в карболитовой коробке (с крышкой на резьбе) диаметром 45 и высотой 20 мм, использован футляр от фотопринадлежностей. Внешний вид регулятора показан на рис. в начале статьи. Можно использовать любую другую подходящую коробку, но обязательно из хорошего изоляционного материала. Ручка регулятора не должна быть металлической.

Все детали собраны на печатной плате диаметром 36 мм из фольгированного стеклотекстолита толщиной 1 мм. К фольге платы припаяны две гайки М2,5, в которые при сборке ввинчивают штыри вилки через отверстия в корпусе, при этом плата оказывается фиксированной в футляре.



ВНИМАНИЕ!

Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая, налаживая и эксплуатируя ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками (см., например, статью - Общие правила электробезопасности).





Справочные материалы:
Симисторы и тиристоры TAG - основные характеристики, цоколевка
Расшифровка буквенной маркировки интегральных, SMD предохранителей







Регулятор мощности паяльника с цифровой индикацией и кнопочным управлением.

РадиоКот >Схемы >Питание >Преобразователи и UPS >

Регулятор мощности паяльника с цифровой индикацией и кнопочным управлением.

2008

Многие из нас проводят много времени в руках с паяльником. Не секрет, что хорошая пайка компонентов является залогом успешной работы электронного устройства. Качество пайки определяется по характерному блеску. Сероватая и неровная пайка является потенциальной причиной плохой работы схемы. Другая важная задача заключается в том, чтобы произвести пайку не перегревая компонентов.
Хорошее качество пайки обеспечивают цифровые паяльные станции, которые контролируют температуру жала. Но они достаточно дороги и трудоемки в сборке. Цифровые паяльные станции не всегда можно взять с собой для работы в полевых условиях.
В радиолюбительской практике для регулировки температуры обычных паяльников используются как промышленные, так и самодельные регуляторы мощности, которые иначе называют диммерами. Как правило, такие диммеры используются для плавной регулировки яркости ламп накаливания, и, следовательно, нет необходимости в дополнительной индикации уровня мощности, т.к. о настройке судят по яркости свечения. Но как оценить на каком уровне мощности работает паяльник? Кто-то оценивает достаточность мощности по положению крутилки диммера, а я же решила собрать регулятор с цифровой индикацией и кнопочным управлением.

Регулятор собран на pic16f628a. Тактирование микроконтроллера осуществляется встроенным генератором на частоте 4 МГц, т.е. кварцевый резонатор не нужен. На плате предусмотрены посадочные места под кварцевый резонатор, что позволяет применять устаревшие контроллеры (например, pic16f84a) и иные без внутреннего тактирования. В своем варианте регулятора я установила семисегментный индикатор с общим катодом. На плате предусмотрена установка индикатора с общим анодом, путем перепайки соответствующей перемычки. В исходниках программы закомментированы заготовки под контроллер pic16f84a и индикатор с общим анодом.
Регулятор собран на двух платах: силовая и цифровая. На силовой плате расположен фильтр (для снижения уровня помех создаваемым регулятором) и схема бестрансформаторного питания. На цифровой плате расположен микроконтроллер и семисегментный индикатор.

Платы регулятора мощности с цифровой индикацией закреплены с помощью винтов в корпусе обычной мыльницы. Дизайн регулятора зависит от Вашей фантазии и способностей.

Красной кнопкой увеличиваем уровень мощности и температуру нагрева паяльника, синей – снижаем. Программа для микроконтроллера написана на Ассемблере. Задержки, определяющие уровень мощности, подобраны экспериментально. Их можно легко изменить в программе и подобрать для себя необходимые уровни. Всего 10 уровней. Символ «0» на индикаторе означает, что симистор закрыт. Символ «9» означает, что симистор постоянно открыт и устройство работает на полную мощность.
Для проверки работоспособности регулятора мощности можно подключить лампу накаливания (на фото лампа на 40Вт).

Узлы схемы не являются чем-то необычным. Расчеты компонентов силовой части сделаны в соответствии с рекомендациями документов из открытых источников:
1. Электромагнитная совместимость импульсных источников питания
2. Transformerless Power Supply. Application Notes 91008b
Соблюдайте осторожность и помните про электробезопасность при работе с сетью переменного тока 220В. Правильно изготовленный регулятор из исправных деталей не требует настройки и сразу начинает работать. Для обеспечения электромагнитной совместимости следует лишь правильно подключить его к сети (фазу и нейтраль подключить так, как это показано на схеме).
На перспективу программа для микроконтроллера может быть расширена дополнительными функциями. Например, таймер на выключение – для случаев простоя паяльника без дела, в целях защиты от выгорания жала. Также можно предложить разогрев паяльника определенное время на максимальном уровне и затем переход на меньший уровень для поддержания температуры. Если эти функции найдут Вашу поддержку, то следующая версия прошивки будет дополнена этими функциями.

Файлы:
Схема
Плата
Исходники и прошивка

Вопросы, как обычно, складываем тут.


Как вам эта статья?

Заработало ли это устройство у вас?

cxema.

org - Хороший регулятор мощности паяльника

Давно известно, что когда паяльник перегревается, то жало покрывается окислами и быстро выгорает, особенно у дешевых китайских. Поэтому соберем хорошую схему регулятора мощности, которая  будет управлять степенью его нагрева.

Основным элементом схемы является мощный симистор (симметричный тиристор). Он работает также как тиристор, но не имеет анода и катода, ток в нем  может протекать в обоих направлениях. Управляет симистор симетричный динистор или диак, в данном случае DB3 (советский аналог КН 102).

Динистор можно найти в балласте эконом лампы, в электронном трансформаторе или купить (стоит копейки). Динистор можно условно назвать разрядником. Он имеет определенное напряжение пробоя и откроется только по достижении этого значения.

По даташиту на DB3 это в среднем 28- 30В. При каждой полуволне сетевого напряжения конденсатор С1 заряжается через R1 и R2. Когда напряжение дойдет до значения пробоя динистора, он откроется и на управляющий электрод симистора поступит напряжение. Симистор сработает (откроется), ток пойдет через нагрузку.

ЦепочкаVD1, VD2,C2, R3 предназначена для нормального срабатывания тиристора при минимальной выходной мощности. Принцип работы всех аналогичных схем одинаков: чем больше время задержки включения тиристора, тем меньше выходная мощность.

Данная схема отличается тем, что стабильно работает при любой выходной мощности. Заменив  только тиристор на более мощный можно получить регулятор, способный коммутировать нагрузку в десятки киловатт. Например, у меня прошлой зимой  он использовался с обогревателем на 5кВт. Если регулятор используется для паяльника то можно обойтись без теплоотвода. В случае мощных нагрузок понадобится соответствующий радиатор.

Печатная плата компактная и может поместиться в спичечном коробке, можно собрать регулятор даже в рукоятке паяльника. Я собрал его в небольшом корпусе. Кстати, многие китайские промышленные паяльники дополненые таким простым регулятором анонсируют как “паяльную станцию”.

Список компонентов

  • Купить готовый регулятор мощности можно тут
  • Купить симистор можно тут
  • Динистор  30шт за 0,85$ купить можно тут
  • Диоды 1n4007 100шт за 0,75$ купить можно тут
  • Переменный резистор 500k 5шт за 2,7$ купить можно тут
  • Набор резисторов 600шт за 2,85$ купить можно тут

Скачать архив проекта

Самоделка из прошлого - регулятор "температуры" паяльника (China free:)

"… В то время, когда деревья были большими", а руки выпускника радиотехнического училища совсем кривые, и было изготовлено это устройство.

Не уверен, что на сегодня его изготовление все так же актуально — сейчас продаются готовые реализации этой схемы в ОФФ магазинах и на просторах интернета, однако, в этом году ему исполняется 30 лет!
А это уже не шутки, и можно сказать юбилей 😉

Использую его, хоть и изредка, но до сих пор — как минимум испытание временем пройдено вполне успешно 😉

Этот мой пост, конечно, в некоторой степени шутка — эдакий небольшой экскурс в прошлое.
Самоделка случайно попалась на глаза, вспомнил сколько ей лет, не смог устоять, не вспомнить один из моих самых первых, небольшой DIY :).

В те далекие времена подобное нельзя было купить в магазинах, никто из моих знакомых не знал слово «интернет» и уж тем более алиэкспресс, а народным паяльником (который еще и поискать пришлось бы) был вот такой ЭПСН

Собственно для него и было изготовлено описываемое устройство.

Все побывавшие у меня в руках паяльники этой модели, имели довольно значительный перегрев- паять было относительно не комфортно, а жало быстро обгорало и теряло свою форму.


А паять, в это доброе время, было много чего- начиная от всякого рода ремонтов магнитофонов и телевизоров, и заканчивая ДУ для ТВ, дверными звонками с мелодиями и наконец «Синклерами»!
Последние, правда сказать, чаще паял уже другими паяльниками — жалко было гробить РУ5-РУ6, да и более дешевые (но не менее дефицитные на тот момент) микросхемы, был печальный опыт.

Посмотрим, что же смог собрать 30 лет назад, вчерашний курсант не имеющий навыков пайки и практики сборки самодельных устройств 🙂

Я специально это подчеркнул — не ругайтесь слишком сильно! Делалось давно, но живо и работоспособно до сих пор- на мой взгляд это главное! 😉

Схему тогда нашел в одной прекрасной книжке, которая сохранилась у меня до наших дней — на тот момент была одной из любимых, ну ОЧЕНЬ интересной казалась, с кучей разнообразных схем и поделок, перечитывал ее регулярно.
Книжка переведена с польского, поэтому частенько приходилось подбирать отечественные аналоги деталей. Для начинающего радиолюбителя это было, в некотором роде, проблемой.

Назначение схемы в книжке несколько иное, но я предположил, что таким образом можно изготовить паяльную станцию регулировать температуру жала паяльника, и идея действительно сработала!

Схема была собрана самым страшным навесным монтажом, однако лезть переделывать ее не собираюсь 😉
Попался под руку корпус от какого-то блока питания (от чего он был вспомнить уже невозможно). В нем были прорезаны необходимые отверстия, закреплены клеммы, снятые со старой аппаратуры.
пластик, основа платы, от времени уже рассыхается и стал хрупким -уголок отломился при разборке



Снаружи все получилось симпатичнее, но все равно возраст берет свое 🙂



В качестве индикации неонка.
Светодиоды тогда были относительно дефицитным товаром, и кроме серий 307 и 102 я других и не встречал, а неоновая лампочка, даже «цветная» была в относительной доступности.
Она довольно неплохо прижилась в корпусе и, к тому же, именно по ее яркости свечения производится настройка «температуры паяльника» — опытным путем была установлена яркость свечения лампы, для оптимальной температуры.
Режим довольно легко было запомнить, лампа горит в пол накала и слегка мерцает — вот в таком режиме и использовал устройство много лет.

Работу схемы посмотрим уже современным, DSO FNIRSI PRO

Видно, как при вращении ручки меняется форма сигнала- изменяется и «температура» паяльника 😉

Напряжение 6в, потому что используется доработанный осциллограф — получаем делитель на 100.

При использовании заводского варианта измерения сигнал заметно искажается (да и напряжение тоже), да еще и синхронизацию подрывает, так что описанная в ссылке доработка DSO FNIRSI PRO вполне себе оправдана
ниже пример сигнала с заводской схемой

Вот такая «сладкая парочка» отмечает свои 30 лет!

Уже позже, из-за лени, перешел на импульсные варианты паяльников — именно по моей работе это вполне удачный вариант (мобильность, быстрота нагрева).
Работа с «мелкоэлементами» типа SMD мне и сейчас практически не встречается, поэтому иногда и сейчас достаю этот раритет ;).
Несколько раз появлялась необходимость именно в диммере — тогда использовал схему по ее прямому назначению, все выдержала!

Вполне согласен, что симистор подошел бы лучше, но не забывайте — это был 1989 год, радиодеталей тогда в свободной продаже практически не было, да и в книжке использовался именно тиристор.
К тому же, тогда у меня был доступ к халявным тиристорам 201-202 серий, это было решающим фактором.
Да и, честно сказать, на момент создания этой самоделки, скорее всего о симисторах я практически ничего не знал 🙂

Итого:
Схема отработала 30 лет, без замечаний и неисправностей!
Китая в схеме нет совсем 🙂

Всем удачи и хорошего настроения! ☕

схема регулировки температуры. Как сделать регулятор нагрева на симисторе?

Для качественного соединения радиодеталей и медных проводов пользуются разнообразными специальными приборами. Важной тонкостью при пайке является необходимость точного поддержания температуры в точке работы. Для этого применяется схема регулировки мощности прибора.

Такой прибор можно собрать своими руками буквально за один вечер. Если тщательно продумать конструкцию, он найдёт в быту применение не только для управления паяльником. Можно плавно регулировать яркость настольной лампы. Такой аппарат также обеспечит плавную регулировку температуры электроплитки или небольшой кухонной духовки.

Инструменты и материалы

Несмотря на простоту конструкции, симисторный регулятор является радиоэлектронной схемой. Для изготовления такого прибора потребуются инструменты для механической обработки металла и пластмассы. При монтаже электроники придётся использовать уже имеющийся паяльник. Разумеется, для сборки даже самого простого регулятора мастер должен обладать некоторыми знаниями и навыками изготовления радиоконструкций.

В первую очередь, определившись с потребностями и замыслом, приобретите нужные электронные компоненты по списку. Ключевым и самым дорогим элементом конструкции является симистор.

Эта небольшая деталь должна надёжно работать при подключении нагрузки запланированной мощности, поэтому лучше купить более дорогую деталь с некоторым запасом мощности.

Схемы регуляторов настолько похожи, что подобрать детали поможет продавец-консультант прямо в магазине радиотоваров. Ещё проще найти на сайте магазина радиодеталей готовый комплект для сборки. В нём уже будут все нужные компоненты и инструкция по сборке.

Не менее важной деталью является корпус будущего регулятора. Он должен быть компактным, но вмещать все нужные элементы. Большое значение имеет удобство подключения потребителя. В качестве корпуса можно использовать готовую электромонтажную коробку со встроенной электророзеткой. В магазинах радиотоваров также продаются готовые корпуса для самоделок.

Ручка регулятора должна крепко держаться на оси переменного резистора, которым задаётся нужная температура. При этом материал ручки должен гарантировать изоляцию от напряжения бытовой электросети. Хорошо подходят ручки от старых радиоприёмников или электроприборов.

Потребуются и такие предметы:

  • провода, рассчитанные на подключение в сеть 220 В;
  • изолента;
  • винты и шурупы;
  • набор для пайки (припой, флюс, средство для отмывки паяных соединений).

Для проверки работы готового прибора удобно пользоваться электрической лампой накаливания. Можно использовать любую настольную лампу.

Только учтите, что светодиодные или люминисцентные лампы для этого не годятся, потому что неправильно работают с простыми симисторными регуляторами напряжения.

Способы изготовления

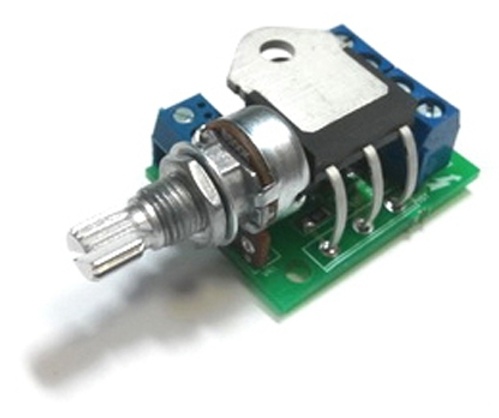

Если будете собирать простой симисторный регулятор на базе готового набора деталей, надо сразу же выбрать в магазине подходящую заготовку корпуса. Если есть желание сделать необычную конструкцию, можно использовать для корпуса любой старый электроприбор подходящего размера.

Регулятор небольшой мощности можно собрать в корпусе старого блока питания, включаемого в розетку. Очень необычно также смотрятся самодельные корпуса из древесины, но они трудоёмки в изготовлении. В общем, есть широчайший простор для творчества.

Выбрав корпус будущего регулятора, продумайте расположение элементов внутри него. Если использовать для сборки регулятора на симисторе электротехническую коробку с вилкой и розеткой, придётся поломать голову над способом размещения внутри неё платы регулятора. Кроме того, место расположения ручки регулятора должно быть удобным.

Простой прибор регулировки напряжения на симисторе обычно не содержит элементов обратной связи. Поворотом ручки приблизительно выставляется лишь процент подводимой мощности. Например, среднее положение ручки обеспечивает подачу примерно двух третей мощности.

Если есть желание сделать более точный терморегулятор, можно воспользоваться специальными паяльниками, которые содержат встроенный термодатчик.

Такие приборы обычно применяются для работы в составе паяльных станций и питаются пониженным напряжением.

Их также можно использовать совместно с самодельным регулятором температуры на симисторе. Но схема получится более сложной и будет включать в себя блок питания, понижающий напряжение 220 В до стандартного для паяльных станций – 23-28 В. Кроме того, такой регулятор содержит в конструкции компаратор, который сравнивает заданную температуру с той, которая фактически измерена датчиком температуры.

Выбирая паяльник со встроенным датчиком, обратите внимание на тип измерительного прибора. Более дешёвые модели имеют чувствительный элемент в виде терморезистора. Такие паяльники применимы с самыми простыми регуляторами температуры.

Более дорогие модели имеют датчик в виде термопары. Такие датчики позволяют измерять и регулировать температуру очень точно. Но компаратор, применяемый совместно с термопарой, имеет более сложную и капризную схему.

Симисторные регуляторы, способные работать совместно с термопарой, проще покупать в виде готовых наборов для сборки.

Многие наборы для сборки симисторного регулятора с датчиком температуры имеют схемы, прямо отображающую на индикаторе измеренную температуру паяльника. Это даёт неоценимое удобство работы, но не ведет к значительному удорожанию конструкции. Место для размещения индикатора также надо тщательно продумать.

Следует предусмотреть достаточное охлаждение ключевого элемента. Несмотря на то что симисторные ключи при работе почти не нагреваются, некоторая вентиляция всё равно нужна. Кроме того, могут сильно греться резисторы, ограничивающие ток на контактах симистора. Это следует учитывать, проектируя регулятор температуры на мощность более 200 Вт.

При сборке самодельного симисторного регулятора следует использовать стандартные припои и флюс для пайки. Электронные компоненты и медные провода паяются очень хорошо, и в качестве флюса вполне достаточно сосновой канифоли. Активные флюсы лучше не применять, потому что пайка с их применением может начать быстро разрушаться.

Проверка и наладка

Перед первым включением тщательно проверьте правильность сборки схемы. Особое внимание уделите надёжности паяных соединений и качеству изоляции всех цепей. Симисторный регулятор включается непосредственно в электросеть, и все его части, включая переменный резистор задания температуры, находятся под напряжением, опасным для жизни.

Включать в розетку можно только прибор, все детали которого надёжно закреплены, а корпус закрыт и обеспечивает полную изоляцию. Первое включение можно произвести без нагрузки.

Если всё сделано правильно, подключите нагрузку в виде паяльника или лампы накаливания. Как правило, собранный из исправных деталей симисторный регулятор в особой наладке не нуждается.

Требуемая температура паяльника выставляется приблизительным поворотом ручки регулятора. Особая точность при этом не требуется, поэтому ручка резистора часто даже не снабжается шкалой.

При необходимости можно разметить шкалу температуры, ориентируясь на известные признаки при пайке. Например, распространённый припой марки ПОС-60 плавится при температуре 245°С. Канифоль плавится при 100°С, а при 260-320°С дымит и обугливается. Такая разметка шкалы регулятора позволит заранее устанавливать приблизительно нужный режим пайки.

При любых работах с паяльником соблюдайте общие правила безопасности. Следите за качеством вентиляции в помещении. Пары припоя содержат ядовитые пары свинца, а дым горящего флюса является канцерогеном. Лучше всего производить пайку под вытяжкой.

Остерегайтесь ожогов и всегда возвращайте неиспользуемый паяльник на специальную подставку во избежание нагрева поверхностей. Опасность представляют также капли расплавленного припоя и брызги кипящего флюса.

О том, как сделать для паяльника регулятор мощности своими руками, смотрите далее.

Регулятор мощности для паяльника

Схемы и конструкции регуляторов мощности и напряжения для паяльников

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “Радиолюбитель“

Сегодня на сайте мы рассмотрим очень простые, и в тоже время очень полезные схемы – регуляторы мощности и напряжения для паяльника.
Схемы разработаны В. Кириченко.

Как мы все знаем, основной прибор радиолюбителя -паяльник. Как говорится – без него “и не туды, и не сюды”. Редко какой начинающий радиолюбитель, делая первые шаги в сборке радиоустройств, сразу обзаводится навороченной паяльной станцией или хотя бы комплектом разных паяльников для разных нужд. Чаще всего у начинающего радиолюбителя только один, универсальный, паяльник на все случаи жизни. Обычно этот паяльник часто перегревается, на жале образуются нагар и раковины, из-за которых его приходится часто чистить и затачивать жало. Кроме того разные припои имеют разную температуру плавления, а перегретый припой сильно окисляется, что очень мешает хорошей пайке. Самое лучшее решение в этом случае – собрать регулятор мощности паяльника. В этих целях в интернете и различной литературе можно найти множество подобных схем различной сложности, но чем навороченнее схема, тем она сложнее в сборке и капризна в наладке. Задача регулирования мощности решается очень просто за счет регулирующего питающего напряжения.
Рассмотрим первую схему:

Как видите схема очень проста и не содержит дефицитных деталей.
Работа схемы. Начнем рассмотрение рабочего цикла с момента когда тиристор КУ202 закрыт. При очередном полупериоде сетевого напряжения через резистор R1 и R2 начинается заряжаться конденсатор С1. После его зарядки до напряжения пробоя динистора VS1, последний открывается и конденсатор С1 разряжается через управляющий электрод тиристора VS2, который при этом также открывается и включает ток через нагрузку. При переходе напряжения через ноль в конце полупериода тиристор закрывается, и следующий полупериод (в обратной полярности) ток проходит через диод VD1. Далее, при следующем периоде сетевого напряжения все повторяется. В зависимости от установленного значения переменного сопротивления R2, конденсатор С1 заряжается большее и меньшее время, а от этого зависит “большая” или “меньшая” часть полупериода получается отсеченной от нагрузки, чем и достигается регулирование выделяющейся на нагрузке мощности.
В данной схеме резистор R1 ток зарядки конденсатора при полностью выведенном резисторе R2. R3 ограничивает ток разрядки конденсатора через открытый динистор и управляющий электрод тиристора.R4 создает путь утечки зарядов с управляющего электрода тиристора и не позволяет тиристору открываться от помех.
Достоинство данной схемы в том, что она не требует выпрямительного мостика, а тиристор и диод, как самые нагревающиеся элементы, можно установить на одном радиаторе. Напряжение в данной схеме регулируется от 160 до 215 вольт. Некоторые импортные паяльники перегреваются даже и при температуре 160 вольт. Если снабдить данный регулятор переключателем включенным в разрыв цепи последовательно с диодом VD1 в точке “А” на рис.1. Тогда при замкнутом переключателе напряжение регулируется в вышеуказанных пределах, а при разомкнутом положении – примерно от 40 до 170 вольт.

В другом регуляторе (рис.3):

используется выпрямительный мостик, что позволяет регулировать одновременно оба полупериода напряжения на нагрузке, и позволяет изменять температуру паяльника от минимума до максимума одним поворотом движка переменного резистора без использования переключателя. Мощность нагрузки для данной схемы может быть до 200 ватт , а пределы изменения напряжения – от 40 до 215 вольт.

На рисунке 4 предложен третий вариант регулятора (с использованием симистора и двойного динистора). Не смотря на отсутствие в его схеме выпрямительного мостика, он регулирует оба полупериода переменного напряжения. Особенность работы симметричного тиристора (симистора) в том, что благодаря своей внутренней структуре он может пропускать ток в обоих направлениях.

В данной схеме вместо двойного динистора можно использовать два обычных включенных встречно-параллельно с включенными последовательно с ними защитными диодами (к примеру КД105) – рис.5:

Можно использовать также один обычный динистор, включив его в диагональ выпрямительного моста (рис.6).

Детали. Во всех схемах использованы постоянные резисторы МЛТ-0,25. При необходимости можно использовать резисторы и большей мощности. Динисторы подойдут любые, с напряжением открывания 30-40 вольт. При мощности нагрузки до 100 ватт можно использовать тиристоры КУ201Л (они также как и КУ202М, боятся большого обратного напряжения, поэтому их можно применять в первой схеме, только если диод не будет отключаться). При большей мощности надо взять диод в первой схеме и мостик во второй помощнее. Тиристор и мостик можно устанавливать на одном радиаторе. Если вместо мостика используются отдельные диоды, тогда их следует устанавливать на отдельные радиаторы. Переменный резистор следует брать не особенно миниатюрным для уменьшения вероятности его перегрева или пробоя. Конденсатор типа МБМ или аналогичный неполярный на рабочее напряжение не ниже 400 вольт.

Налаживание. Наладка регуляторов сводится к подбору конденсатора С1. Контроль производится с помощью лампы накаливания, включенной вместо нагрузки. При установке движка резистора в минимальное положение лампа должна гореть в полный накал. При увеличении сопротивления резистора, она должна плавно снизить свою яркость, почти до полного погасания. Если в процессе вращения движка резистора лампа один или более раз вспыхнет, значит емкость конденсатора слишком велика. Следует подобрать такую емкость, чтобы при вращении движка переменного резистора не было вспышек (вспышки около минимального напряжения – допустимы). В схеме с использованием симистора вспышек не будет, здесь настройка заключается в том, чтобы на краях угла регулирования переменного резистора не было слишком больших “мертвых зон” (т.е. таких, в пределах которых яркость контрольной лампочки не изменяется).

Следует помнить, что все детали этих регуляторов имеют гальваническую связь с сетью 220 вольт, поэтому их следует помещать в корпус из изоляционного материала, а на металлический шток движка переменного резистора следует обязательно надеть пластиковую ручку.

При использовании паяльника при пайке “мягкими” припоями типа ПОС-61 изменять напряжение на нагрузке в широких пределах не имеет смысла, поскольку реально паяльник плавят припой начиная где-то со 170 вольт. Лучше настроить регулятор подбором R1 так, чтобы он изменял напряжение от 110 вольт до максимального значения. В этом случае регулировка получается более плавная, что удобнее для работы.

Измерение выходного напряжения данных регуляторов обычными вольтметрами (даже электронными) дает большую погрешность. Поэтому имейте ввиду, что вольтметр на данных регуляторах будет действовать как индикатор “больше-меньше”, и то, только при подключенной нагрузке. Оценить выходное напряжение в данном случае можно только визуально по яркости свечения лампочки.


Советуем прочитать:
1. Управление двигателем микродрели



Стабилизатор мощности паяльного инструмента

с таймером предварительного нагрева - Поделиться Проект

Мы все хорошо знаем, какие проблемы могут возникнуть, если паять перегретым паяльником. Качество пайки ухудшается, дорожки на печатной плате отслаиваются, паяльник быстро выгорает, и этот список можно продолжать и продолжать. Особенно плохо видеть, как быстро выгорают медные паяльные жала, огнеупорные жала не устойчивы к активному флюсу и имеют меньшую теплоемкость, поэтому при замене огнестойкого жала паяльника на медное приходится понижать мощность.Посмотрите видео об устройстве ниже (с английскими субтитрами):

Модуль управления питанием с таймером - очень удобный вариант, если вы хотите улучшить свой паяльник, чтобы он не перегревался. Можно сказать, что вы вполне можете купить китайский, и в этом есть смысл, но только отчасти. Несмотря на то, что у таких паяльников есть функция регулировки мощности, они все равно перегреваются даже со своими стандартными негорючими наконечниками. Решить эту проблему можно, купив паяльник с датчиком температуры, но он стоит дороже; к тому же трудно найти более мощностью 60 ватт .

Еще можно попробовать подобрать фазовый регулятор мощности для паяльника, но полностью проблему это все равно не решит. С одной стороны, такие элементы управления легко достать, но с другой стороны, они сделаны для общих целей, слишком громоздки и не содержат фильтров. Ну и, конечно же, таймер. Такие устройства не оснащены таймером, паяльниками и регуляторами общего назначения.

Вкратце: Если вам нужен 60 . .Паяльный инструмент мощностью 120 Вт, с помощью которого я могу выпаивать конденсаторы из материнской платы, паять массивные медные детали и безопасно паять небольшую часть. Этот инструмент может быть вам полезен.

Есть миниатюрный модуль регулятора мощности паяльника, который встроен в корпус зарядного устройства телефона и имеет на борту удобный таймер. Это простое и удобное решение проблемы фазорегулятора мощности для паяльников до 120 Вт. Тиристор (SCR) VS1 является элементом управления мощностью внутри этого модуля, а также имеет одну очень приятную особенность.На плате есть аналоговый таймер, который устанавливает максимальную мощность паяльника для быстрого нагрева, но затем включает ограничение мощности. Конечно, он настраивается при сборке и не имеет обратной связи, но, с другой стороны, нет микроконтроллеров и проблем в результате. Это просто и элегантно.

Всё это дополняется фильтром шумоподавления C1C2L1, что хорошо. По правде говоря, из-за огромного количества импульсных источников питания в жилых домах часто страшно смотреть, как выглядит их сетевое напряжение.

Что касается элементов управления, то у нас есть два переменных резистора. Более крупный R3 регулирует мощность. Меньший R11 устанавливает таймер нагрева. Есть светодиод HL1, который показывает, что идет нагрев, мощность максимальна и паяльник еще не достаточно горячий. Также есть кнопка сброса таймера SB1. Фактически, использование этой кнопки позволяет включить максимальную мощность на время, установленное таймером. Это может быть удобно при пайке теплоемких полигонов.

Сборка очень проста.Вынимаем внутренности зарядного устройства, проверяем размер и форму платы регулятора мощности, при необходимости обрезаем ее края, чтобы плата подошла прямо к корпусу зарядного устройства. Припаиваем к разъему на 230 вольт, для удобства можно нанести на контакты паяльную кислоту. Далее нам нужно отрезать заглушку от паяльника, который мы собираемся модернизировать, надеть кусок резиновой трубки, чтобы сделать ее жесткой (она входит в комплект) и припаять. Затем очищаем плату от остатков флюса и собираем корпус.

После сборки сначала нужно установить таймер. Поверните потенциометры вправо до максимума по часовой стрелке (CCW). Таким образом мы установим максимальную мощность и максимальное время таймера. Затем вам нужно намотать припой и рассчитать продолжительность процесса нагрева. Для этого поверните оба потенциометра влево против часовой стрелки и измерьте время, за которое светодиод погаснет. Чтобы перезапустить таймер, нажмите кнопку и отрегулируйте время, поворачивая небольшой потенциометр.Установка завершена, нанесите 3 слоя защитного лака на нижнюю часть влагозащиты печатной платы.

Регулятор температуры паяльника | Доступен полный проект

При пайке иногда возникает необходимость контролировать температуру паяльника. Менять паяльник каждый раз не получится. Если вы просто припаиваете небольшие резисторы и микросхемы, 15 Вт, вероятно, будет достаточно, но вам, возможно, придется немного подождать между соединениями, чтобы наконечник восстановился. Если вы паяете более крупные компоненты, особенно с радиаторами (например, регуляторы напряжения), или делаете много пайки, вам, вероятно, понадобится утюг на 25 или 30 Вт.

Для пайки более крупных предметов, таких как медный провод 10 калибра, кожух двигателя или большие радиаторы, вам может потребоваться утюг мощностью не менее 50 Вт. Паяльники бывают разной мощности и обычно работают от сети переменного тока 230 В. Однако у них нет контроля температуры. Паяльники низкого напряжения (например, 12 В) обычно являются частью паяльной станции и предназначены для использования с регулятором температуры. Правильный паяльник или станция с регулируемой температурой стоит дорого. Вот простая схема, которая обеспечивает ручное управление температурой обычного паяльника на 12 В переменного тока.

Схема регулятора температуры паяльника

Вот простая схема регулятора температуры паяльника для управления температурой паяльника. Это особенно полезно, если паяльник будет оставаться включенным в течение длительного времени, поскольку вы можете контролировать отвод тепла от паяльника. Когда паяльник включен, ему требуется время, чтобы достичь точки плавления припоя. Просто подключите эту схему к паяльнику, как показано на рисунке, и паяльник быстро достигнет точки плавления припоя.

Схема состоит из TRIAC1, DIAC1, потенциометра VR1, резистора и конденсатора. Симисторы широко используются в системах управления питанием переменного тока. Они могут переключать высокие напряжения и высокие уровни тока и по обеим частям сигнала переменного тока. Это делает симисторные схемы идеальными для использования в различных приложениях, где требуется переключение мощности. В частности, симисторные схемы используются в регуляторах освещенности для домашнего освещения, а также во многих других ситуациях управления мощностью, включая управление двигателем.

Диак - это двухполупериодный или двунаправленный полупроводниковый переключатель, который можно включать как в прямой, так и в обратной полярности. Название diac происходит от слов Diode AC switch. Диак - это электронный компонент, который широко используется для помощи даже в срабатывании симистора при использовании в переключателях переменного тока, и в результате они часто встречаются в диммерах, таких как те, которые используются в домашнем освещении. Типичная диак-симисторная схема используется для плавного регулирования подачи переменного тока на нагреватель.

Схема регулятора температуры паяльника

Triac BT136 срабатывает под разными фазовыми углами, чтобы получить температуру от нуля до максимума.Диак используется для управления срабатыванием симистора в обоих направлениях. Потенциометр VR1 служит для установки температуры паяльника.

Схема может быть помещена в коробку с потенциометром, закрепленным сбоку, так что его ручку можно использовать извне для регулировки температуры паяльника.


Статья была впервые опубликована в ноябре 2004 г. и недавно была обновлена.

Купить регулятор мощности паяльника

Отличные новости !!! Вы попали в нужное место для покупки регулятора мощности паяльника.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший регулятор мощности паяльника вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели регулятор мощности паяльника на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в регуляторе мощности паяльника и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести регулятор мощности для паяльника по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Самый простой паяльник с электронным контролем температуры

Мы все привыкли к паяльникам с регулируемой температурой, и большинство из нас будет использовать их в той или иной форме в качестве паяльного инструмента. Во многих случаях наши утюги будут управляться микропроцессором, с термопарами, ЖК-дисплеями и другими технологиями, чтобы сделать идеальный инструмент для пайки.

Вся эта технология впечатляет, но как просто сделать утюг с регулируемой температурой? Если вы принадлежите к старшему поколению, вы, конечно, можете указать на утюги с биметаллическим или магнитным регулированием температуры, так что давайте перефразируем вопрос. Как просто сделать паяльник с регулируемой температурой electronic ? [Bestonic lab], возможно, просто знает ответ, потому что он разместил на YouTube видео, демонстрирующее чрезвычайно простой утюг с регулируемой температурой. Это не самое элегантное решение, но оно выполняет свою работу, и все это при очень небольшом количестве деталей.

Он взял керамический корпус от резервного держателя предохранителя и установил его на металлической раме, чтобы сделать основной держатель паяльника, в который поместится наконечник его нерегулируемого паяльника. К керамике он прикрепил термистор, который находится в цепи смещения затвора полевого МОП-транзистора. МОП-транзистор, в свою очередь, управляет реле, которое подает питание на утюг.

Регулирование температуры происходит, когда железо нагревает керамику до точки, в которой термистор изменяет состояние полевого МОП-транзистора и реле, и в этот момент (при отключении питания железа) он охлаждается, пока полевой МОП-транзистор снова не перевернется и не перезапустит процесс.Возможно, вы заметили недостаток в том, что для работы требуется, чтобы утюг находился в держателе, хотя мы подозреваем, что на практике тепловой инерции керамики будет достаточно, чтобы регулирование сохранялось в разумных пределах, пока утюг возвращается в держатель. между суставами. Никто не утверждает, что этот утюг с регулируемой температурой находится на одном уровне со своими дорогими коммерческими собратьями, вместо этого он представляет собой очень интересный способ создать полезный инструмент из очень небольшого количества компонентов. И нам это нравится. Посмотрите полное видео под перерывом.

Мы уже имели дело со многими проектами паяльников с регулируемой температурой и раньше здесь, в Hackaday, включая этот недорогой способ использовать жала Weller RT без оплаты всей паяльной станции, утюг, управляемый промышленным ПИД-регулятором, и этот утюг с питанием от PIC . Однако этот утюг выводит на новый уровень простоту регулирования температуры.

Как сделать регулятор мощности для паяльника? Регулятор мощности для паяльника своими руками: схемы и инструкция

Устройства для регулировки уровня напряжения, подаваемого на нагревательный элемент, часто используются радиолюбителями для предотвращения преждевременного разрушения жала паяльника и улучшения качества пайки.Наиболее распространенные схемы управления питанием паяльника содержат двухпозиционные контактные переключатели и тринисторные устройства, установленные в стойке. Эти и другие устройства дают возможность выбрать нужный уровень напряжения. Сегодня используются самодельные и заводские настройки.

Простой регулятор мощности для паяльника

Если от паяльника на 100 ватт нужно получить 40 Вт, можно применить схему на симисторе BT 138-600. Принцип работы заключается в обрезке синусоиды.Уровень нарезки и температуру нагрева можно регулировать с помощью резистора R1. Неоновый свет служит индикатором. Ставить не надо. На радиатор установлен симистор БТ 138-600.

Корпус

Вся схема должна быть помещена в закрытый диэлектрический корпус. Желание сделать устройство миниатюрным не должно влиять на безопасность при его использовании. Напомним, что устройство питается от источника напряжения 220 В.

Тринистор, контроллер питания для паяльника

В качестве примера рассмотрим устройство, рассчитанное на нагрузки от нескольких ватт до сотен.Диапазон регулирования номинальной мощности такого устройства варьируется от 50% до 97%. В приборе используется тринистор КУ103В с током удержания не более одного миллиампера.

Через диод VD1 свободно проходит отрицательная полуволна напряжения, обеспечивающая примерно половину мощности паяльника. Он может регулироваться тринистором VS1 в течение каждого положительного полупериода. Устройство включается встречно параллельно диоду VD1. Тринистор управляется по фазоимпульсному принципу. Генератор вырабатывает импульсы, поступающие на управляющий электрод, состоящий из цепи R5R6C1, задающей время, и однопереходного транзистора.

Положение ручки резистора R5 определяет время от положительного полупериода. Схема управления мощностью требует температурной стабильности и повышенной помехозащищенности. Для этого можно сторониться управляющего переходного резистора R1.

Цепочка R2R3R4VT3

Генератор питается импульсами с напряжением до 7В длительностью 10 мс, образованными цепочкой R2R3R4VT3. Переход транзистора VT3 является стабилизирующим элементом. Включается в обратном направлении. Мощность, рассеиваемая цепью резистора R2-R4, будет уменьшена.

В схему регулятора мощности входят конденсатор С1КМ5, резисторы - МЛТ и R5 - СП-0,4. Транзистор можно использовать любой.

Плата и корпус для устройства

Для сборки этого устройства подойдет плата из масляного стеклопластика диаметром 36 мм и толщиной 1 мм. Для корпуса можно использовать любые предметы, например, пластиковые ящики или ящики из материала с хорошей изоляцией. Вам понадобится основа для элементов вилки. Для этого можно спаять два М 2.5 гаек к фольге так, чтобы штифты прижимали плату к корпусу при сборке.

Недостатки тринистора КУ202

При небольшой мощности паяльника регулирование возможно только в узкой области полупериода. В том, где удерживающее напряжение триристора хоть немного ниже тока нагрузки. Температурной стабильности нельзя добиться, если использовать такой регулятор мощности для паяльника.

Регулятор наддува

Большинство устройств для стабилизации температуры работают только на понижение мощности.Вы можете регулировать напряжение от 50 до 100% или от 0 до 100%. Мощности паяльника может не хватить в случае питания ниже 220 В или, например, при необходимости испарить большую старую плату.

Эффективное напряжение сглаживается электролитическим конденсатором, оно увеличивается в 1,41 раза и питает паяльник. Постоянная мощность, выпрямляемая на конденсаторе, достигнет 310 В при 220 В. Оптимальная температура нагрева может быть получена даже при 170 В.

Мощным паяльникам не нужны повышающие регуляторы.

Необходимые детали для схемы

Чтобы собрать удобный регулятор мощности для паяльника своими руками, можно воспользоваться методом навесной установки возле розетки. Для этого требуются небольшие компоненты. Мощность одного резистора должна быть не менее 2 Вт, остальных - 0,125 Вт.

Описание контроллера повышения мощности

На электролитическом конденсаторе С1 с мостом VD1 выполнен входной выпрямитель. Его рабочее напряжение должно быть не менее 400 В.Выходная часть регулятора расположена на полевом транзисторе IRF840. С этим устройством вы можете использовать паяльник мощностью до 65 Вт без радиатора. Они могут нагреваться выше желаемой температуры даже при низких уровнях мощности.

Управляющий ключевой транзистор, расположенный на микросхеме DD1, вырабатывается из генератора ШИМ, частота которого задается конденсатором С2. Параметрический стабилизатор устанавливается на устройства C3, R5 и VD4. Питает микросхему DD1.

Для защиты выходного транзистора от самоиндукции установлен диод VD5.Его можно не ставить, если регулятор мощности паяльника не будет использоваться с другими электрическими приборами.

Варианты замены деталей в регуляторах

Микросхема DD1 может быть заменена на К561ЛА7. Выпрямительный мост выполнен из диодов, рассчитан на минимальный ток 2А. Устройство IRF740 можно использовать как выходной транзистор. Схема в накладке не нуждается, если все детали целы и при ее сборке не было допущено никаких ошибок.

Другие возможные устройства для рассеивания напряжения

Для паяльника собраны схемы простых регуляторов мощности, работающих на симисторе КУ208Г.Вся их хитрость в конденсаторе и неоновой лампочке, которая, изменяя свою яркость, может служить индикатором мощности. Возможное регулирование - от 0% до 100%.

При отсутствии симистора или лампочки можно применить тиристор КУ202Н. Это очень распространенный прибор, имеющий множество аналогов. С его использованием можно собрать схему, работающую в диапазоне от 50% до 99% мощности.

Ферритовое кольцо от компьютерного шнура можно использовать для создания петли для подавления возможных помех от симистора или тиристорного переключателя.

Стрелочный индикатор

В регулятор мощности паяльника можно встроить индикатор часового типа для большего удобства использования. Сделайте это несложно. Неиспользованное старое аудиооборудование может помочь вам найти такие предметы. Аппараты легко найти на местных рынках в любом городе. Хорошо, если один такой дома лежит без дела.

Для примера рассмотрим возможность интеграции в регулятор мощности паяльника индикатора М68501 со стрелкой и цифровой меткой, который был установлен в старых советских магнитофонах.Особенностью настройки является подбор резистора R4. Наверняка нужно будет дополнительно выделить устройство R3, если используется другой индикатор. При понижении мощности паяльника необходимо соблюдать соответствующий баланс резисторов. Дело в том, что стрелка индикатора может отображать снижение мощности на 10-20% при фактическом расходе паяльника 50%, то есть вдвое меньше.

Вывод

Контроллер питания для паяльника можно собрать, руководствуясь множеством инструкций и статей с примерами возможных различных схем.Качество пайки зависит от хороших припоев, флюсов и температуры нагревательного элемента. Сложные устройства стабилизации или элементарной интеграции диодов могут использоваться при сборке устройств, необходимых для регулирования входящего напряжения.

Такие устройства широко используются с целью понижения, а также увеличения мощности, подаваемой на нагревательный элемент паяльника, в диапазоне от 0% до 141%. Это очень удобно. Есть реальная возможность работать при напряжении ниже 220 В.На современном рынке доступны качественные устройства, оснащенные специальными регуляторами. Заводские устройства работают только на снижение мощности. Повышающий регулятор придется собирать самостоятельно.

23 Мельничная ткань для изготовления цветов инструменты высокого качества из латуни

Набор из 18 новых высококачественных профессиональных инструментов из латуни для изготовления цветов из ткани и кожи
+ 1 паяльник с регулятором мощности
+1 металлическая подставка для инструментов
+ 1 подставка для паяльника
+ 1 мягкая накладка для изготовления цветов из специальной нетоксичный силикат, не содержит летучих, не оставляет следов при контакте с другими материалами, очень долго выдерживает высокие температуры.
Все работы, выполняемые мячами, выполняются на мягкой подушке.

Глубина: 0,625 дюйма
Длина: 6,2 дюйма - 6,6 дюйма
Ширина: 6,2 дюйма - 6,6 дюйма

+1 жесткая подушка для изготовления цветов из специального нетоксичного силикона, не содержит летучих веществ, не оставляет следов при контакте с другие материалы, выдерживают высокие температуры в течение очень долгого времени.
Работы, выполняемые «острыми» инструментами, такими как крюк, нож и т. д., в основном выполняются на твердой подушке.

Толщина: 0,15 дюйма
Длина: 6,5 дюйма
Ширина: 6 "

ВСЕГО 23 ТОВАРА

Причины купить здесь:

1.Все инструменты (кроме паяльника) тщательно изготовлены из высококачественной латуни и имеют трехлетнюю гарантию.

2. Большие шарики, позволяющие делать лепестки большого размера.

4. Для покупателей из США, Великобритании и Австралии в комплект входит переходник.

5. Единственный и эксклюзивный подробный видеоурок на английском языке! Вы узнаете, как использовать мягкие и твердые подушечки, шарики, ножи, как собрать цветок и многое другое.

Видеоурок на английском языке 45 мин. как сделать розу с тычинками (на фото) и
Книги на английском и других языках на dvd-диске о том, как сделать цветы из ткани, включены

Подробное описание латунных инструментов

1.10 шаров, диаметры:

0,12 дюйма (3 мм), 0,2 дюйма (5 мм), 0,31 дюйма (8 мм), 0,39 дюйма (10 мм), 0,59 дюйма (1,5 см), 0,7 дюйма (1,8 см), 1 дюйма (2,5 см), 1,18 дюйма (3 см), 1,38 дюйма (3,5 см), 1,56 дюйма (4 см)

2. крючок. Идеальный инструмент для создания цветов лилий и роз. Он придает лепесткам роз свои уникальные манжеты, а лилии - естественный объем. Это инструмент, который может работать в разных направлениях, это означает, что когда вы работаете с ним, основное движение инструмента направлено вперед к центру краев лепестка. , вперед и назад, при этом вы не перестаете прикасаться к ткани, а «скользите» крючком внутри лепестка розы или постепенно от края к центру лепестка лилии.Работать с крючком нужно плавно, чтобы рабочая поверхность была аккуратно скручена, а не оставляла на ткани мелких следов обработки.

3. одиночный нож. Его функция - отрезать стебли и гофрированные поверхности. В результате такой обработки мы в итоге получаем хризантему шаровидной иглы. В этом случае наклон лепестков будет зависеть от выбранного вида подушки и давления на инструмент.

4. двойной нож. Средство, делающее центральную жилку на листьях. Работает в обоих направлениях, к себе и вовне.Дает отличные результаты при обработке хризантем, роз, «крыльев бабочки».

5. Нож для хризантем 2-в-1 с четырьмя круглыми отверстиями для создания декоративной травы и каналов, а также может использоваться как нож для хризантем.
Для изготовления ножек и трубок часто используются толстые ткани, такие как атлас и крепдешин, органза и другие деликатные материалы. Важно помнить, что для изготовления стеблей ткань должна быть жесткой.
Значит, с помощью реверса и медвежьих бороздок можно сделать лепестки хризантем, астры, подсолнуха.

6. специальный инструмент для работы с лепестками пионов и многих других цветов. Уникальный инструмент дает отличные результаты как при работе с большими лепестками, так и при изготовлении маленьких цветов. Инструмент оставляет на ткани протяжные объемные линии, часто используется для гофрирования краев лепестков таких цветов, как мак, ирис, канна, гладиолус, пионы. Инструмент необходим для создания листьев, придания им натуралистического вида.

7. специальные инструменты для работы с лепестками и листьями. Это необходимо для создания роз, лилий и фантазийных цветов в европейской технологии изготовления цветов, подсолнухов и других цветов в японском искусстве изготовления цветов.

8. специальные инструменты для создания ландышей. Инструмент состоит из двух частей: первой в виде колокольчика и металлической основы такой же формы, как у первой. Невероятно проста в использовании. Из ткани с ПВА-обработкой (обычно используется атласный шелк или крепдешин) нужно вырезать квадратики или кружочки диаметром 16-17 мм.Наденьте его на «раструб» и накройте на 2-3 секунды горячей второй частью этого инструмента.

9. Редкий специальный инструмент для изготовления цветков незабудок

10. Паяльник: 40 Вт / 110 В с деревянной ручкой для североамериканских покупателей или такой же 40 Вт / 220 В для европейских, австралийских и других покупателей.

Как использовать:
вы просто вставляете инструмент в источник тепла паяльника и по окончании работы вынимаете его.
В горячем паяльнике можно менять инструменты, не нужно останавливать работу над цветком, достаточно просто выключить паяльник, вытащить инструмент за плоскогубцы и вставить следующий, потом воткнуть и ждать . Учтите, что маленькие инструменты нагреваются намного быстрее, чем большие.

Выключите паяльник и выньте инструмент из паяльника, когда закончите с ними работать. Перед хранением дайте утюгу полностью остыть. Никогда не оставляйте подключенный к сети утюг без присмотра. Когда он не используется, убедитесь, что кончик утюга надлежащим образом поддерживается над столом на прилагаемой подставке.

Доставка:
Я отправлю в течение 2 рабочих дней заказной авиапочтой с номером для отслеживания. Я совмещаю доставку.
СПИСОК СТРАН И РЕГИОНОВ, КОТОРЫЕ ВРЕМЯ ДОСТАВКИ ДО 2 МЕСЯЦЕВ:
Италия, Ирландия, Испания, Азия, Ближний Восток, Центральная и Южная Америка, Канада

Оплата:
PayPal или кредитные карты.

Пожалуйста, проверьте мои другие наборы и аксессуары в моем магазине
https://www.etsy.com/shop/artofflowers

Цифровая паяльная станция, 90 Вт, 110 В / 220 В

Хорошая паяльная станция Максимальная мощность 90 Вт, входное напряжение 220 В / 110 В, выходное напряжение 36 В, соответствует непрерывности бессвинцовой пайки.

Параметры:

Модель ATO-SS-2000A
Максимальная мощность 90 Вт
Напряжение переменного тока 110 В / 220 В
Выходная частота 60 Гц / 50 Гц
Выходное напряжение 36V
Материал корпуса Алюминиевый сплав
Диапазон температур 180 ~ 450 ° С
Температурная стабильность ± 2 ° С
Сопротивление наконечника к земле <2 мВ
Шнур ручного блока 1.2 мес
Вес 2,6 кг
Размеры 165 * 130 * 105 мм

Характеристики паяльной станции

1. Корпус паяльной станции из алюминиевого сплава устойчив к падению и долговечен, а конструкция волнового рисунка увеличивает ударопрочность и может предотвратить радиационное повреждение, генерируемое внутри высокой частоты.
2. Эквипотенциал обычно используется для предотвращения опасности поражения электрическим током разности потенциалов человеческого тела.Потенциал утечки у разного электрооборудования одинаков. Обычно эквипотенциальный провод заземляется напрямую, что может эффективно предотвратить повреждение прецизионных компонентов статическим электричеством.
3. Металлический железный каркас изготовлен из алюминиевого сплава, который имеет отличную электрическую изоляцию и снабжен губкой для очистки и чистым стальным шариком внутри.
4. Вентилятор радиатора в нижней части паяльной станции разработан для обеспечения сильного рассеивания тепла и увеличения срока службы паяльной станции.


Советы: как выбрать паяльник или паяльную станцию?

1. Скорость возврата температуры
Скорость возврата температуры: При пайке паяного соединения температура паяльного жала несколько снизится из-за большого количества тепла, передаваемого паяльному соединению. Когда сварка завершена и сварочный наконечник выходит из паяного соединения, температура постепенно повышается до исходной температуры. Тогда скорость от завершения сварки до повышения температуры до исходной температуры называется скоростью возврата температуры.
При выполнении первой сварочной работы температура сварочного наконечника падает, а когда первая сварка завершена для подготовки второй сварки, температура повышается. Паяльник с медленной скоростью восстановления тепла работает медленно из-за медленного восстановления тепла. Когда выполняется несколько сварочных работ, температура может быть недостаточной, но паяльник с высокой скоростью рекуперации тепла может поддерживать стабильную выходную температуру во время непрерывной сварки.

2. Теплоемкость
Наконечники припоя разных размеров имеют разную теплоемкость.Чем больше размер жала паяльника, тем больше теплоемкость и меньше тепла теряется при пайке. Напротив, чем тоньше жало паяльника, тем меньше его теплоемкость и тем больше тепла теряется при пайке.

3. Точность температуры паяльного сопла
В настоящее время паяные электронные компоненты становятся все меньше и точнее, а требования к температуре становятся все более строгими, поэтому точность температуры паяльника также очень важна.Многие думают, что, если установленная температура отличается от фактической температуры жала, производительность паяльника будет проблемной или поврежденной. Это не тот случай. На разницу между температурой жала и фактической температурой в основном влияют два фактора, включая размер и форму паяльного резистора, а также потери паяльного жала и нагревательного сердечника.

4. Управление температурой сварки
При использовании закаленного паяльника некоторые операторы могут намеренно или случайно изменить температуру.После изменения температура не возвращается к исходной температуре, что может повлиять на сварочные работы. Чтобы избежать такой ситуации, паяльник с контролем температуры должен быть оснащен функцией блокировки регулировки температуры для фиксации заданной температуры.

5. Безопасность электронных компонентов
При пайке паяльник находится в непосредственном контакте с электронными компонентами. Если сам паяльник имеет статическое электричество или большое напряжение утечки, он разрушит некоторые электронные компоненты, чувствительные к статическому электричеству или напряжению утечки.Поэтому при пайке некоторых чувствительных компонентов выбирайте электрический паяльник с антистатической функцией (ESD). Паяльная станция ATO выполняет антистатическую функцию.

6. Безопасность пользователя
При выборе паяльника также необходимо позаботиться об использовании оператором. Если сварка выполняется на производственной линии, оператору необходимо долго держать паяльник для сварки. Дизайн формы самого паяльника очень важен.Если сам паяльник будет слишком большим или тяжелым, оператор почувствует усталость или дискомфорт, что снизит эффективность работы. Особенно легкая, удобная и простая в использовании ручка позволяет использовать ее в течение длительного времени, не чувствуя усталости, что повышает эффективность работы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
