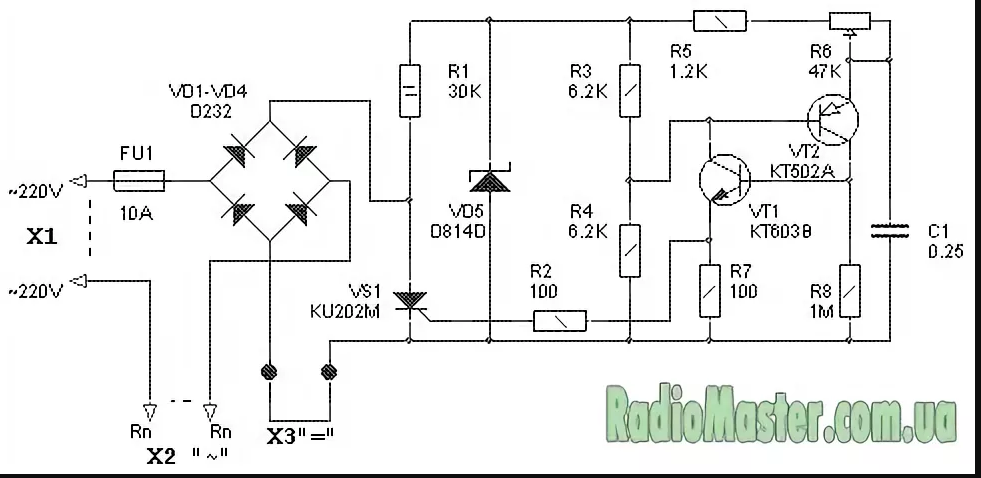

Тиристорный регулятор SP48P46

НАЗНАЧЕНИЕ

Однофазный тиристорный регулятор мощности SP48P46 (далее Устройство) предназначен для плавной регулировки мощности нагрузки в однофазных сетях. Устройство применяется для регулировки мощности активной, нагрузки (тэны, инфракрасные нагреватели, системы освещения.).

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство осуществляет плавную регулировку мощности с помощью группы из двух включенных встречно-параллельно тиристоров, за счет чего достигается регулировка в двух полупериодах колебаний напряжения питания. Регулировка выходной мощности осуществляется изменением фазового угла открытия тиристоров. В зависимости от выбранного значения мощности нагрузки тиристоры открываются на определенный угол (регулировка мощности осуществляется в диапазоне от 5 до 95%). Управление тиристорным блоком Устройства осуществляется внешним аналоговым сигналом. В качестве аналогового сигнала используется токовая петля (

Устройство имеет возможность индикации аварийного состояния (авария, перегрев) посредством индикатора TH Err.

ВНИМАНИЕ: Устройство не имеет встроенной защиты от короткого замыкания в цепях нагрузки и от перегрузки. Рекомендуется подключение с использованием контакторов аварийного отключения или быстродействующих предохранителей.

ВНИМАНИЕ: Устройство не предназначено для работы на постоянном токе.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Номинальный ток нагрузки 46А;
• Крепление на DIN-рейку;
• Работа с активной нагрузкой;
• Диапазон напряжения питания нагрузки AC200-480В;
• Диапазон напряжения управления для достижения 4-20мА, от 5В до 20В;
• Сопротивление по входу управления, не более 1кОм;
• Питания схемы управления от напряжения питания нагрузки;
• 1 режим регулировки мощности нагрузки;
• Индикаторы режима работы и состояния Устройства;
• Возможность дистанционного управления;
• Автоматическое отключение при аварийных ситуациях.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство представляет собой корпус-охладитель блока тиристоров, объединенный с платой управления. на лицевой стороне Устройства расположены светодиодные индикаторы состояния Устройства и разъем подключения сигнала токовой петли. Корпус-охладитель предназначен для крепления на DIN-рейку. Заземление корпуса Устройства обязательно.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

• Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
• Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
• Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317. 4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
• Конденсация влаги на поверхности изделия не допускается;
• Высота над уровнем моря не более 2000 м.

СХЕМА ПОДКЛЮЧЕНИЯ

Рекомендовано использование контакторов аварийной защиты. Соблюдение направления подключения Устройства обязательно!

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)</strong >.

Номинальный ток нагрузки

46А

Максимальное напряжение в нагрузке

АС480В

Серия регулятора

SP аналоговые на DIN рейку

Способ управления мощностью на нагрузке

Управление изменением фазового угла

Тип регулятора

Одноканальный, для однофазной сети

Вес

0.9 кг

Бренд

SIPIN

Инструкция (Описание_и_руководство_по_эксплуатации_SP48P. pdf, 524 Kb) [Скачать]

Работает ли тиристорный регулятор на индуктивную нагрузку?

Регуляторы мощности с фазовым управлением тиристоров штатно работают с трансформаторной / индуктивной нагрузкой.

На какое напряжение расчитаны регуляторы мощности?

Базовое напряжение в нагрузке практически у всех видов регуляторов мощности составляет АС200-480В. А это значит имеется возможность подключить нагрузку работающую как с линейным стандартным напряжением АС400В (380В), так и с фазным АС230В (220В).

Где и как можно приобрести быстродействующие предохранители для ТРМ?

Приобрести запасные предохранители возможно у нас. Стоимость и наличие предохранителей указана на нашем сайте в разделе аксессуары к регуляторам.

Что делать с продукцией требующей ремонта?

Так как мы являемся официальными представителями производителей регуляторов мощности разных брендов. Мы имеем возможность осуществить гарантийный и не гарантийный ремонт с использованием только оригинальных запчастей и с полной проверкой на работоспособность устройства после ремонта.

Неисправную продукцию (по мнению пользователя) нужно отправить или передать нам с рекламацией на диагностику. Адрес получателя указан в разделе контакты.

Максимальный срок диагностики с момента получения нами устройства от пользователя составляет 5 рабочих дней. После согласования с пользователем производится ремонт, срок ремонта зависит от наличия запчастей и характера неисправности.

Где находится ваш склад и пункт выдачи товара?

196240, г. Санкт-Петербург, 5-й Предпортовый проезд, д.1 (вход со двора) – здесь можно заказать, оплатить, получить и сдать в ремонт (сервис центр) продукцию.

Выдача продукции осуществляется в будние дни с пн по пт с 09:00 до 18:00.

Есть ли  регуляторы мощности Российского производства?

На нашем сайте представлены регуляторы Российского производства ТРМ компании МЕАНДР.

Цены на сайте указаны с НДС?

Да

С кем я могу проконсультироваться по техническому вопросу?

С нашими техническими специалистами, по телефону +7(800)100-4220, доб. 160 или +7(800)550- 9738 бесплатные по России. Также можно задать вопрос по электронной почте [email protected]

У Вас есть сертификат на регулятор мощности?

Необходимые актуальные сертификаты всегда прилагаются при отгрузке.

Тиристорный регулятор ТРМ-2М-45-RS485

НАЗНАЧЕНИЕ

Тиристорный регулятор мощности ТРМ-2М-45 (далее Устройство) предназначен для плавной регулировки мощности нагрузки. В основном устройство применяется для регулировки мощности активной нагрузки (тэны, инфракрасные нагреватели и т.д.). Не рекомендовано использование для регулировки мощности систем освещения и трансформаторов.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство осуществляет регулировку мощности с помощью двух групп по два включенных встречно-параллельно тиристора, за счет чего достигается регулировка в двух полупериодах колебаний напряжения питания по двум фазам трехфазной сети. Устройство имеет один способ управления тиристорным блоком.

Числоимпульсный способ регулировки мощности. Тиристоры включаются на весь период колебания напряжения в момент его перехода через ноль. Регулировка мощности нагрузки осуществляется числом периодов активного состояния тиристоров в течении 2-х секунд (1 активный полупериод – 1% мощности, 10 – 10%; и т.д.). Алгоритмы управления тиристорами осуществляют равномерное распределение активных периодов по отношению к общему количеству.

Управление Устройством возможно осуществлять несколькими способами

Управление уровнем выходной мощности органами управления непосредственно на лицевой стороне Устройства. Уровень выходной мощности задается кнопками “+” и “-“. Текущее значение уровня выходной мощности индицируется на цифровом дисплее в процентах от максимальной.

Управление уровнем выходной мощности выносным потенциометром. Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью потенциометров. Для этого необходимо осуществить подключение потенциометра между клеммами “+5В” и “Общ.” разъема управления, а выход подвижного контакта в “входу №2”. Рекомендуется применять потенциометр с сопротивлением от 1 до 47 кОм, с максимально близким расположением к Устройству. Если в процессе регулировки мощности возникают сбои в работе Устройства, то необходимо уменьшить длину проводов или уменьшить номинал потенциометра (но нижняя граница сопротивления должна быть не менее 1 кОм). 100% уровню выходной мощности соответствует верхнее по схеме подключения положение движка, минимальной – нижнее. Текущее значение уровня выходной мощности индицируется на цифровом дисплее в процентах от максимальной.

Управление уровнем выходной мощности с помощью внешних сигналов от датчиков (контроллеров). Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью внешних устройств. Для этого предусмотрено два входа управления. Вход №1 с напряжением сигнала управления от 0 до 10 В. и вход № 2 с напряжением сигнала управления от 0 до 5 В. (не допускается подача на вход №2 сигнала управления более 5,5В). Калибровка уровней сигнала управления, соответствующих минимальной и максимальной выходной мощности осуществляется в настройках Устройства. Текущее значение уровня выходной мощности индицируется на цифровом дисплее в процентах от максимальной.

Управление по принципу “Stand-by” (по сигналу от сухого контакта). В данном случае Устройство, при получении сигнала на включение, осуществляет вывод нагрузки на заданный уровень мощности и осуществляет его поддержание до момента снятия управляющего сигнала (размыкания сухого контакта).

Управление уровнем выходной мощности с помощью интерфейса RS485. Устройство позволяет осуществлять регулировку уровня выходной мощности через интерфейс RS-485 по протоколу Modbus RTU. Для этого на лицевой стороне устройства предусмотрен вход управления RS-485 (A, B). Максимальная длина линии управления 600 метров. Описание протокола передачи данных, а так же настроек устройства приведены в паспорте (вкладка файлы).

Устройство имеет возможность индикации на внешние цепи как аварийных состояний, так и достижения максимальной выходной мощности, посредством встроенного исполнительного реле (параметры работы реле устанавливаются в настройках Устройства). Защита о перегрузок и коротких замыканий осуществляется быстродействующим предохранителем.

ВНИМАНИЕ: Устройство не заменяет частотные преобразователи и использовать их для управления электродвигателями нельзя.

ВНИМАНИЕ: Устройство не предназначено для работы на постоянном токе.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Номинальный ток нагрузки 45А;
• Диапазон напряжения питания нагрузки AC100-480В;
• Напряжение питания схемы управления AC180-250В
• 1 режим регулировки мощности нагрузки;
• Интерфейс RS-485;
• Индикаторы режима работы и состояния Устройства;
• Возможность дистанционного управления;
• Автоматическое отключение при аварийных ситуациях;
• Защита от перегрузки и коротких замыканий быстродействующим предохранителем.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство представляет собой корпус-охладитель блока тиристоров, объединенный с платой управления и органами управления, расположенными на лицевой стороне (кнопки настройки устройства, цифровой сегментированный дисплей, разъем для подключения напряжения питания и внешних устройств управления и светодиодный индикатор состояния Устройства). Корпус-охладитель в основании имеет 4 отверстия для крепления Устройства на ровную поверхность. Заземление корпуса Устройства обязательно.

СХЕМА ПОДКЛЮЧЕНИЯ

Рекомендовано использование контакторов аварийной защиты. Соблюдение направления подключения Устройства обязательно!

ГАБАРИТНЫЕ РАЗМЕРЫ

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Паспорт (trm-2m.pdf, 1,938 Kb) [Скачать]

SCR Регуляторы мощности и тиристорные регуляторы мощности

Фильтры

Очистить фильтры

Диапазон напряжения (В)

от 230 до 500 (2)

от 230 до 690 (1)

от 230 до 600 (1)

Фазы

3 (4)

2 (4)

1 (4)

Режимы работы

ТАКТ (4)

ВАР (3)

ВТ (1)

ВСК (1)

КТМ (1)

Экран дисплея

Нет (2)

Да (1)

Светодиодный сенсорный экран (1)

Прозрачные фильтры

Брошюра о контроллерах мощности семейства Thyro SCR

Контроллеры питания Tyro SCR

Гибкость и производительность объединяются с контроллерами мощности Advanced Energy Thyro SCR. От простого к сложному, обеспечьте качество продукции с проверенной работой SCR, режимами управления, цифровой оптимизацией сетевой нагрузки и контролем последовательности напряжения.

Связаться с нами

Спасибо

Теперь вы можете просматривать любой ресурс на сайте Advanced Energy. Нажмите кнопку ниже, чтобы просмотреть запрошенный ресурс.

Спасибо

Теперь вы можете просматривать любой ресурс на сайте Advanced Energy. Нажмите кнопку ниже, чтобы просмотреть запрошенный ресурс.

Трехфазный тиристорный регулятор мощности — POW-3-PA-CL — Libratherm Instruments

• Описание
• Техническая спецификация
• Информация для заказа

Libratherm предлагает готовый к использованию контроллер/регулятор мощности SCR для электрических нагревательных нагрузок мощностью от 5 кВт/однофазный до 720 кВт/3-фазный. Эти модули регулятора мощности построены с использованием подходящих плат запуска модели LTC-13 или LTC-18, а также модулей SCR с подходящим номиналом, соединенных встречно-параллельно (с электрически изолированным основанием, установленным на радиаторе, входными и выходными зажимными разъемами для тяжелых условий эксплуатации или Алюминиевые/медные шины, полупроводниковые предохранители и тепловые выключатели Вся сборка смонтирована в корпусе MS с порошковым покрытием, который, в свою очередь, может быть легко установлен внутри закрытой панели управления по желанию Полностью готовая к использованию панель управления с подходящей температурой ПИД/программы Контроллер также может поставляться в соответствии со спецификациями и требованиями пользователя.Для выхода с выпрямлением постоянного тока сборка остается такой же, за исключением того, что тиристоры подключены в конфигурации моста.

Основные характеристики:

• Цифровые карты зажигания для однофазных/двухфазных/трехфазных систем проверены на практике более 25 лет.
Модули SCR марки Semikron
• — серия SKKT используется для управления переменным током, а серия SKKT/SKKH используется для управления переменным током в постоянный.
• Автоопределение чередования фаз и автосинхронизация.
• Радиаторы оснащены термисторами для защиты от перегрева и автоматического отключения в случае перегрева.
• Встроенная функция ограничения тока и отключения по максимальному току для ограничения требуемого тока через нагреватели. Эта функция позволяет сэкономить на использовании внешних плавких предохранителей.
• Напряжение плавного пуска и плавного останова на нагрузке.
• Отдельный вспомогательный источник питания 230 В переменного тока со встроенным фильтром радиопомех и электромагнитных помех. Таким образом, электроника защищена от колебаний сетевого напряжения и электрических помех радиопомех и электромагнитных помех.
Модули
• SCR защищены соответствующими RC-демпферами и ограничителями перенапряжения.
• Высокоскоростной вентилятор охлаждения на шарикоподшипниках – для охлаждения тиристора.
• Встроенные плавкие предохранители для охлаждающего вентилятора и вспомогательного питания.
• Функция контроля тока устраняет необходимость во внешнем предохранителе, включенном последовательно с нагрузкой.
• Прочный металлический корпус & модульная конструкция — простота установки и усиления; прост в обслуживании.
Тиристоры
• Libratherm проверены временем и проверены на практике во всех основных отраслях промышленности на протяжении более 25 лет.
• Более 2000 установок в Индии & зарубежом, и их число быстро растет.
• Использование лучших по качеству компонентов, так как мы понимаем, что время простоя и стоимость обслуживания дороже, чем стоимость продукта.

Области применения:

Тиристорные регуляторы мощности имеют различные применения и могут использоваться с нагревательными элементами, такими как нихром, кантал, суперкантал, карбид кремния, дисилицид молибдена, инфракрасное излучение или нагревание через повышающий или понижающий трансформатор и т. д., где точность и точность требуется контроль мощности и температуры. Существует значительная экономия электроэнергии по сравнению с обычными системами контроля температуры контакторного типа. Тиристоры имеют много прямых и косвенных преимуществ по сравнению с электромеханическим контактором. Эти регуляторы также могут использоваться для преобразования переменного тока в постоянный или в качестве выпрямителя для преобразования переменного напряжения в постоянное напряжение, необходимое для многих приложений, таких как гальваника, очистные сооружения, зарядные устройства и т. д.

Технические характеристики

Параметры	Описание
Доступные номиналы	От 6 кВт, однофазный до 720 кВт, трехфазный.
Доступная конфигурация	Однофазная, двухфазная, трехфазная (3- или 4-проводная звезда и 3- или 6-проводная схема треугольника) или конфигурация с выпрямителем постоянного тока.
Действие управления	Управление фазовым углом (самосинхронизация).
Сигнал управления	(4–20) мА / (0–5) В постоянного тока / (0–10) В постоянного тока / потенциометр – выбирается пользователем.
Выход переменного и постоянного тока	От 0 до 240 В переменного тока или от 0 до 415 В/440 переменного тока, переменное напряжение, пропорциональное управляющему сигналу. 0–200 В пост. тока, 0–400 В пост. тока, 0–560 В пост. тока выпрямленный выход , пропорциональный управляющему сигналу.
DI Управление цифровым выводом	a) Вход с беспотенциальным контактом (DI) для дистанционного запуска/останова тиристора. b) Выход с беспотенциальным контактом (DO1) для индикации состояния тиристора ВКЛ или ВЫКЛ. c) Выход с беспотенциальным контактом (DO2) для индикации состояния перегрузки (отключение контакта).
AO (дополнительно)	Одиночный и изолированный 4–20 мА, пропорциональный току нагрузки одного плеча.
Плавное управление	Регулируемое время нарастания и замедления для плавного увеличения и уменьшения выходного напряжения. (Устанавливается в диапазоне от 2 до 20 секунд).
Контроль тока	Использование на плате настроек ограничения тока и отключения по перегрузке.
Тип нагрузки	Подходит как для резистивной, так и для индуктивной/трансформаторной нагрузки.
Доп. Напряжение питания	240 В переменного тока +/- 10 %, 50/60 Гц, 415/440 В переменного тока для двухфазных моделей.
Прочие аксессуары , поставляемые с каждым Тиристорный блок питания регулятор/выпрямитель	a) Резистивно-емкостной демпфер / MOV на тиристорах для защиты от переходных процессов напряжения dv/dt b) Термовыключатель на радиаторе – для защиты тиристоров против перегрева. c) Охлаждающий вентилятор на радиаторах. Сверхмощные входные/выходные медные или алюминиевые шины для подключения питания и нагревателя/нагрузки.
Размер	Согласно таблице с информацией для заказа тиристоров, приведенной ниже.
Крепление	Тиристорные регуляторы мощности могут быть установлены на опорную плиту панели управления с помощью 4 винтов/болтов.

СРЕДНИЕ И ВЫСОКИЕ ТРЕХФАЗНЫЕ ТИРИСТОРЫ ДЛЯ УПРАВЛЕНИЯ ПЕРЕМЕННЫМ ТОКОМ (3 ИЛИ 4 ПРОВОДА ЗВЕЗДОЙ / 3 ПРОВОДА ЗАКРЫТЫЙ ТРЕУГОЛЬНИК 6 ПРОВОДОВ ОТКРЫТЫЙ ТРЕУГОЛЬНИК КОНФИГУРАЦИЯ) (ОТ 36КВТ ДО 720КВТ)
Модель	Описание продукта	Размер (В x Ш x Г) мм	Деталь. №
POW-3-PA-CL-50 (36 кВт)	Трехфазный тиристорный регулятор мощности – подходит для макс. 36 кВт/50 А при 415/440 В перем. тока с контролем тока и защитой от перегрузки	305 x 185 x 220	2603-1
POW-3-PA-CL-100 (68 кВт)	Трехфазный тиристорный регулятор мощности – подходит для макс. 68кВт/95 А при 415/440 В переменного тока с контролем тока и защитой от перегрузки	325 x 185 x 245	2603-2
POW-3-PA-CL-150 (104 кВт)	Трехфазный тиристорный регулятор мощности – подходит для макс. 104 кВт/145 А при 415/440 В переменного тока с контролем тока и защитой от перегрузки	345 x 185 x 285	2603-3
POW-3-PA-CL-200 (144 кВт)	Трехфазный тиристорный регулятор мощности – подходит для макс. 144 кВт/200 А при 415/440 В переменного тока с контролем тока и защитой от перегрузки	425 х 285 х 300	2603-4
POW-3-PA-CL-250 (178 кВт)	Трехфазный тиристорный регулятор мощности – подходит для макс. 177 кВт/250 А при 415/440 В переменного тока с контролем тока и защитой от перегрузки	425 x 285 x 300	2603-5
POW-3-PA-CL-300 (215 кВт)	Трехфазный тиристорный регулятор мощности – подходит для макс. 215 кВт /300 А при 415/440 В переменного тока с контролем тока и защитой от перегрузки	450 х 350 х 350	2603-6
POW-3-PA-CL-400 (287 кВт)	Трехфазный тиристорный регулятор мощности – подходит для макс. 287 кВт/400 А при 415/440 В переменного тока с контролем тока и защитой от перегрузки	450 x 350 x 350	2603-7
POW-3-PA-CL-500 (360 кВт)	Трехфазный тиристорный регулятор мощности – подходит для макс. 360 кВт/500 А при 415/440 В переменного тока с контролем тока и защитой от перегрузки	625 x 350 x 350	2603-8
POW-3-PA-CL-600 (430 кВт)	Трехфазный тиристорный регулятор мощности – подходит для макс. 425 кВт/500 А при 415/440 В переменного тока с контролем тока и защитой от перегрузки	625 x 350 x 350	2603-9
POW-3-PA-CL-800 (570 кВт)	Трехфазный тиристорный регулятор мощности – подходит для макс. Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
