Б/у блоки питания 12 Вольт 2.5 Ампера для самодельщиков. Три штуки в лоте.
В одном из прошлых обзоров рассказывал о бывших в употреблении блоках питания на 12 Вольт 2 Ампера. Выступали они втроем одним лотом и на сегодняшний день успешно справляются с поставленными мною задачами.
Блок питания штука востребованная, и сегодня хочу поделиться информацией о похожих блоках на 12 Вольт, но на 2,5 Ампера. Так же б/у и так же по 3 шт. в лоте.
Характеристики со страницы товара:
1. Входное напряжение: 100-240 В
2. Выходное напряжение: 12 В
3. Выходной ток: 2,5 А
4. Выходная мощность: 30 Вт
5. Рабочая температура: -30 — + 85 ℃
6. Размер: 7.7 x 3.8 x 2.3см
Особенности:
1. Защита от перенапряжения
2. Защита от перегрузки по току
3. Защита от короткого замыкания
Комплект поставки:
3 x AC-DC 12V 2.5A 30W импульсных блоков питания.
Вышеупомянутые БП у меня уже пристроены, понадобились еще, а терять время на переделку КЛЛ не хочется. Мастерить что-то самому выйдет дороже и лот из трех БП показался весьма привлекательным.
Блоки питания абсолютно чистые, без следов запыления и т.д., наверняка работали в закрытых корпусах. Плата сделана из стеклотекстолита с плотным монтажом компонентов. Отдельные компоненты зафиксированы герметиком.
Габаритные размеры БП близки к заявленным: 78*37*24 мм.
Конечно, было бы лучше, если бы оба радиатора были из алюминия, но тут только один – для силового транзистора. Стальной радиатор, меньший по размеру, предназначен для сдвоенного выходного диода и испытания показали, что под нагрузкой греется он сильнее транзистора с его большим радиатором.
Нижняя сторона платы чистая без малейших признаков остатков флюса и изготовлена с необходимыми предосторожностями – сектором без дорожек между «горячей» и «холодной» частями схемы, пропилами в плате под входным двухобмоточным дросселем, межобмоточным конденсатором и оптопарой.
Здесь же видно, что извлекали из корпуса БП методом откусывания токоведущих проводников (два лепестка справа).
Во входных цепях БП присутствует набор компонентов, присущий нормальной схемотехнике – предохранитель (в термоусадке) на 6,3 Ампера 250 Вольт, токоограничивающий резистор номиналом 2 Ома, двухобмоточный дроссель, помехоподавляющий конденсатор номиналом 0, 22 мкФ типа Х2, варистор и термопредохранитель. Последние два компонента объединили одной термоусадкой, и ее пришлось разрезать, чтобы рассмотреть подробности.
Диодный мост DI106 на 1 Ампер 600 Вольт приютился справа под радиатором транзистора.
Фильтрующий конденсатор установили на 33 мкФ 400 Вольт, чего достаточно для сглаживания пульсаций при питании от сети 220 Вольт.
Чтобы добраться до маркировки силового транзистора пришлось подрезать герметик под упомянутым конденсатором и выпаять его.
«Силовиком» оказался часто используемый P4NK60ZFP, рассчитаный на 600 Вольт 4 Ампера.
Закреплен транзистор не самым удачным образом – в случае его выхода из строя извлечь его из платы будет немного затруднительно так, как винт практически закрыт трансформатором.
С одной стороны хорошо упакованного трансформатора расположилась широко применяемая оптопара РС817, а с другой конденсатор типа Y1.
Выходная часть собрана на сдвоенном диоде Шотки SBR20100CT, трех электролитических конденсаторах 100 мкф*25В, 470 мкФ*16В, 1000 мкФ*16В, двух дросселях и пары неполярных конденсаторов в SMD исполнении. О работе блока питания свидетельствует свечение светодиода зеленого цвета. Светится довольно тускло.
Чтобы увидеть маркировку сдвоенного диода пришлось выпаивать конденсаторы, заодно проверив их характеристики, которые оказались в порядке.
Испытания блоков начал с выбора наугад первого попавшегося.
Сначала решил проверить его EBD-USB нагрузкой, но первый же нагрузочный тест заставил отказаться от дальнейших изысканий.
Данная нагрузка хоть и допускает 13,5В на входе, но нагружается только до заявленных 25 Ватт и выше данного показателя просто ограничивает ток в нагрузке. Кроме того ПО нагрузки не совсем адекватно считает мощность.
Достигнув предела при 2,08 Ампер, нагрузка сделала несколько попыток и прекратила тест.
Посему вернулся к многократно испытанному и безотказному методу – вольтметр, амперметр, спираль из нихромовой проволоки в качестве нагрузки.
Под нагрузкой вплоть до заявленных 2,5 Ампера напряжение на выходе не проседало ниже 12 Вольт.
Защита от короткого замыкания срабатывает четко, напряжение на выходе появляется сразу после устранения КЗ.
Защита от перегрузки работает своеобразно. Если нагружать блок током более 2,5 Ампера, то на выходе будет наблюдаться снижение напряжения. Блок без труда переживает нагрузку до 3,5 Ампер, но со значительным снижением напряжения – до 5,12 Вольт.
Далее следует отключение и постоянные попытки включиться с последующим уходом в защиту.
Оставшиеся два экземпляра повели себя несколько иначе. Под нагрузкой до 2-х Ампер напряжение на выходе еще держалось на заданном уровне. Далее начало проседать. Дабы не утомлять фотографиями, свел данные в таблицу.
Порог защиты по перегрузке так же несколько выше у двух последних экземпляров.
Измерение нагрева проводил, выдерживая «под колпаком» по полчаса, с перерывом для остывания до комнатной температуры. Термопару крепил к радиатору сдвоенного диода так, как он нагревается сильнее транзистора. При токе 2,5 Ампера радиатор сборки прогрелся до 96 градусов. По большому счету это нормально, но я бы заменил радиатор на алюминиевый и размещал бы блок в вентилируемом корпусе, а также не нагружал бы по максимуму.
И в последнюю очередь проверил уровень пульсаций на выходе при закрытом входе осциллографа, 10 мВ/деление и 10 µS развертки.
Картина меня несколько удивила. Ожидая увидеть характерные пики, обнаружил следующее.
Холостой ход – 4, 604 мВ.
Нагрузка 0,5 Ампера – 11, 484 мВ.
Нагрузка 1 Ампер – 13, 891 мВ.
1, 5 Ампера – 16, 627 миллиВольт.
2 Ампера – 17, 246 миллиВольт.
И неожиданно снижение пульсаций при нагрузке в 2,5 Ампера до 15,737 миллиВольт.
Озадаченный формой сигнала измерения провел несколько раз изнастроившись на осциллографе вдоль и поперек, но иной формы сигнала не увидел при развертке в 10 микросекунд.
Развертка в 10 миллисекунд дала следующие результаты (Нагрузка в той же последовательности – ХХ, 0,5 А, 1 А, 1,5 А, 2 А, 2,5 А).
Если сделал все правильно, то такие пульсации и их форма — заслуга выходного фильтра БП с не так часто встречаемыми дросселями.
Приблизительно такие же результаты температур и пульсаций были получены на остальных двух экземплярах БП.
Подводя черту можно ставить минус за разброс выходных параметров от блока к блоку при токе нагрузке от 2-х ампер, стальной радиатор сдвоенного диода.
Следует помнить о своеобразной работе защиты по перегрузке.
В то же время нужно отметить и положительные пункты данных бывших в употреблении блоков питания – готовые блоки и не нужно тратить время на построение чего-то подобного в случае необходимости, не дорого за комплект из трех штук, три вида защиты, низкий уровень пульсаций на выходе благодаря хорошим фильтрам, небольшие размеры, достаточно высокую нагрузочную способность, отсутствие посторонних шумов во время работы, отсутствие помех на радиоприемник (проверено).
Размещать лучше в вентилируемом корпусе и использовать с нагрузкой до 2-х Ампер.
Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
VIPer – новое слово в проектировании импульсных источников питания
27 июня 2008
В недавнем прошлом многие компании-производители стали отказываться от трансформаторных блоков питания вследствие их немалой массы и значительных габаритных размеров.
Представьте себе трансформаторный блок питания с выходной мощностью 100-150 Вт, выполненный даже на ториодальном магнитопроводе. Масса такого блока питания будет составлять примерно 5-7 кг, а о его габаритах даже нечего и говорить. С появлением всевозможных микросхем ШИМ-контроллеров и высоковольтных мощных MOSFET-транзисторов на смену трансформаторным источникам питания пришли импульсные, следовательно, габаритные размеры и масса блоков питания уменьшились в несколько раз. Импульсные блоки питания не уступают трансформаторным по мощности, более того, они гораздо эффективнее. КПД современных импульсных блоков питания достигает 95%. Однако у таких блоков питания есть свои недостатки:
1. Большое количество элементов схемы, что в результате усложняет проектирование топологии печатных плат и приводит к паразитным возбуждениям и помехам.
2. Cложность настройки из-за подбора пассивных компонентов в обвязке ШИМ-контроллера, в цепи защиты и т.д.
Эти недостатки также создают неудобства при проведении диагностики неисправностей и при их устранении.
Основные узлы классической схемы импульсного обратноходового блока питания состоят из следующих блоков.
1. Входная цепь (включает в себя сетевой фильтр, диодный мост и фильтрующие конденсаторы).
2. ШИМ-контроллер.
3. Схемы защиты (по перенапряжению, по превышению температуры, и т.д.)
4. Схемы стабилизации выходного напряжения.
5. Мощный выходной MOSFET-транзистор.
6. Выходная цепь, состоящая из диодного моста и фильтрующих конденсаторов.
Как видно, количество активных компонентов, входящих в состав импульсного блока питания, доходит до нескольких десятков, что увеличивает габаритные размеры устройства и, как следствие, создает ряд проблем при проектировании и отладке.
Компания STMicroelectronics, проанализировав трудности, возникающие при проектировании импульсных источников питания, разработала уникальную серию микросхем, объединив на одном кристалле ШИМ-контроллер, цепи защиты и мощный выходной MOSFET-транзистор.
Серия приборов была названа VIPer.
Название VIPer произошло от технологии изготовления самого MOSFET-транзистора, а именно, Vertical Power MOSFET.
Функциональная схема одного из приборов семейства VIPer представлена на рисунке 1.
Рис. 1. Функциональная схема VIPer
Основные особенности:
- регулируемая частота переключения от 0 до 200 кГц;
- режим токовой регуляции;
- мягкий старт;
- потребление от сети переменного тока менее 1 Вт в дежурном режиме;
- выключение при понижении напряжения питания в случае короткого замыкания (КЗ) или перегрузки по току;
- интегрированная в микросхему цепь запуска;
- автоматический перезапуск;
- защита от перегрева;
- регулируемое ограничение по току.
Пример принципиальной схемы стандартного включения одного из представителей семейства VIPer представлен на рисунке 2.
Рис. 2. Принципиальная схема включения микросхемы семейства VIPer
Как и в аналогичных микросхемах для построения импульсных источников питания производства таких фирм как Power Integrations и Fairchild, в микросхемах семейства VIPer применяется режим регулирования по току. Используются две петли обратной связи — внутренняя петля контроля по току и внешняя петля контроля по напряжению. Когда МОП-транзистор открыт, значение тока первичной обмотки трансформатора отслеживается датчиком SenseFET и преобразуется в напряжение, пропорциональное току. Когда это напряжение достигает величины, равной Vcomp (напряжение на выводе COMP (см. рис. 1) — выходное напряжение усилителя ошибки), транзистор закрывается. Таким образом, внешняя петля регулирования по напряжению определяется величиной, при которой внутренняя токовая петля выключает высоковольтный ключ. Немаловажно отметить еще одну особенность микросхем VIPer, которая ставит их на уровень выше конкурентов.
Это возможность работать на частотах достигающих 300 кГц. Она позволяет добиться еще большего КПД и использовать трансформаторы с меньшими габаритными размерами, что ведет к миниатюризации источника питания с сохранением расчетной выходной мощности.
Семейство VIPer имеет широкую номенклатурную линейку приборов, позволяющих легко выбрать микросхему, удовлетворяющую заданные технические условия. Доступные на данный момент приборы, включая новинки, представлены в таблице 1.
Таблица 1. Сводная таблица приборов семейства VIPer
| Наименование | Uси, В | Ucc max, В | Rси, Ом | Iс min, А | Fsw, кГц | Корпус |
|---|---|---|---|---|---|---|
| VIPer12AS | 730 | 38 | 30 | 0,32 | 60 | SO-8 |
| VIPer12ADIP | 730 | 38 | 30 | 0,32 | 60 | DIP-8 |
| VIPer22AS | 730 | 38 | 30 | 0,56 | 60 | SO-8 |
| VIPer22ADIP | 730 | 38 | 30 | 0,56 | 60 | DIP-8 |
| VIPer20 | 620 | 15 | 16 | 0,5 | до 200 | PENTAWATT H. V. |
| VIPer20(022Y) | 620 | 15 | 16 | 0,5 | до 200 | PENTAWATT H.V. |
| VIPer20DIP | 620 | 15 | 16 | 0,5 | до 200 | DIP-8 |
| VIPer20A | 700 | 15 | 18 | 0,5 | до 200 | PENTAWATT H.V. |
| VIPer20A(022Y) | 700 | 15 | 18 | 0,5 | до 200 | PENTAWATT H.V. |
| VIPer20ADIP | 700 | 15 | 18 | 0,5 | до 200 | DIP-8 |
| VIPer20ASP | 700 | 15 | 18 | 0,5 | до 200 | PowerSO-10 |
| VIPer50 | 620 | 15 | 5 | 1,5 | до 200 | PENTAWATT H. V. |
| VIPer50(022Y) | 620 | 15 | 5 | 1,5 | до 200 | PENTAWATT H.V. |
| VIPer50A | 700 | 15 | 5,7 | 1,5 | до 200 | PENTAWATT H.V. |
| VIPer50A(022Y) | 700 | 15 | 5,7 | 1,5 | до 200 | PENTAWATT H.V. |
| VIPer50ASP | 700 | 15 | 5,7 | 1,5 | до 200 | PowerSO-10 |
| VIPer53DIP | 620 | 17 | 1 | 1,6 | до 300 | DIP-8 |
| VIPer53SP | 620 | 17 | 1 | 1,6 | до 300 | PowerSO-10 |
| VIPer53EDIP | 620 | 17 | 1 | 1,6 | до 300 | DIP-8 |
| VIPer53ESP | 620 | 17 | 1 | 1,6 | до 300 | PowerSO-10 |
| VIPer100 | 700 | 15 | 2,5 | 3 | до 200 | PENTAWATT H. V. |
| VIPer100(022Y) | 700 | 15 | 2,5 | 3 | до 200 | PENTAWATT H.V. |
| VIPer100A | 700 | 15 | 2,8 | 3 | до 200 | PENTAWATT H.V. |
| VIPer100A(022Y) | 700 | 15 | 2,8 | 3 | до 200 | PENTAWATT H.V. |
| VIPer100ASP | 700 | 15 | 2,8 | 3 | до 200 | PowerSO-10 |
Микросхемы VIPer доступны в различных корпусных исполнениях, представленных на рисунке 3.
Рис. 3. Корпусное исполнение микросхем семейства VIPer
Корпусное исполнение PowerSO-10 является разработкой компании ST Microelectronics. Этот корпус предназначен для поверхностного монтажа на контактную медную площадку на поверхности печатной платы, соединенную со стоком мощного транзистора.
В таблице 2 представлены рекомендации от STMicroelectronics по замене аналогичных приборов других производителей на приборы семейства VIPer.
Таблица 2. Сводная таблица рекомендованных к замене приборов
| LNK562P | — | VIPer12ADIP |
| LNK562G | — | VIPer12AS |
| LNK563P | — | VIPer12ADIP |
| LNK564P | — | VIPer12ADIP |
| LNK564G | — | VIPer12AS |
| TNY274G | — | VIPer12AS VIPer22AS |
| TNY275P | — | VIPer12ADIP VIPer22ADIP |
| TNY275G | — | VIPer12AS VIPer22AS |
| TNY276P | — | VIPer12ADIP VIPer22ADIP |
| TNY276G | — | VIPer12AS VIPer22AS |
| TNY277P | — | VIPer12ADIP VIPer22ADIP |
| TNY277G | — | VIPer12AS VIPer22AS |
| TNY278P | — | VIPer22ADIP VIPer53EDIP |
| TNY278G | — | VIPer22AS VIPer53ESP |
| TNY279P | — | VIPer22ADIP VIPer53EDIP |
| TNY279G | — | VIPer22AS VIPer53ESP |
| TNY280P | — | VIPer22ADIP VIPer53EDIP |
| TNY280G | — | VIPer22AS VIPer53ESP |
| TOP232P | FSDM311 FSQ0165RN FSQ311 | VIPer22ADIP VIPer20ADIP |
| TOP232G | — | VIPer22AS VIPer20ADIP |
| TNY264P | FSD210B FSQ510 FSQ510H | VIPer12ADIP |
| TNY264G | — | VIPer12AS |
| TNY266P | FSDM311 FSQ0165RN FSQ311 | VIPer22ADIP VIPer20ADIP |
| TNY266G | FSDM311L | VIPer22AS VIPer20ASP |
| TNY267P | FSDH0170RNB FSDL0165RN FSQ0165RN FSQ0170RNA | VIPer22ADIP VIPer20ADIP |
| TNY267G | FSDL0165RL | VIPer22AS VIPer20ASP |
| TNY268P | FSDH0265RN FSDH0270RNB FSDM0265RNB FSQ0265RN FSQ0270RNA | VIPer22ADIP VIPer20ADIP |
| TNY268G | — | VIPer22AS VIPer20ASP |
| TNY253P | — | VIPer12ADIP |
| TNY253G | — | VIPer12AS |
| TNY254P | — | VIPer12ADIP |
| TNY254G | — | VIPer12AS |
| TNY255P | — | VIPer12ADIP |
| TNY255G | — | VIPer12AS |
| TNY256P | FSDM311 FSQ0165RN FSQ311 | VIPer22ADIP VIPer20ADIP |
| TNY256G | — | VIPer22AS VIPer20ASP |
| TNY256Y | — | VIPer20A |
| TOP221P | — | VIPer12ADIP |
| TOP221G | — | VIPer12AS |
| TOP221Y | — | VIPer12ADIP |
| TOP222P | FSDM311 FSQ0165RN FSQ311 | VIPer22ADIP VIPer20ADIP |
| TOP222G | — | VIPer22AS VIPer20ASP |
| TOP222Y | — | VIPer20A |
| TOP223P | FSDL0165RN FSQ0165RN | VIPer50A |
| TOP223G | — | VIPer50ASP |
| TOP223Y | — | VIPer50A |
| TOP224P | FSDH0265RN FSQ0265RN | VIPer50A |
| TOP224G | — | VIPer50ASP |
| TOP224Y | KA5H0280RYDTU KA5M0280RYDTU | VIPer50A |
| TOP226Y | KA5H0365RYDTU KA5H0380RYDTU KA5L0365RYDTU KA5L0380RYDTU KA5M0365RYDTU KA5M0380RYDTU | VIPer100A |
| TOP227Y | — | VIPer100A |
| TOP209P | FSDM0565RBWDTU | VIPer12ADIP |
| TOP209G | — | VIPer12AS |
| TOP210PFI | — | VIPer12ADIP |
| TOP210G | — | VIPer12AS |
| TOP200YAI | — | VIPer22ADIP VIPer20A |
| TOP201YAI | — | VIPer50A |
| TOP202YAI | — | VIPer50A |
| TOP203YAI | — | VIPer100A |
| TOP214YAI | — | VIPer100A |
| TOP204YAI | — | VIPer100A |
Данная таблица была составлена по материалам, предоставленным STMicroelectronics.
Приборы VIPer, указанные в таблице, не являются pin-to-pin аналогами приборов других производителей. Данные были составлены, исходя из близких параметрических особенностей.
В заключение хочется отметить, что компания STMicroelectronics предоставляет разработчикам пакет бесплатного программного обеспечения для расчета параметров источника питания, построенного на основе микросхем семейства VIPer (см. рис. 4).
Рис. 4. Интерфейс программного обеспечения для расчета источника питания на приборах семейства VIPer
Пакет VIPer Design Software имеет доступный и понятный интерфейс, позволяющий задать любой из необходимых параметров и получить готовую схему с перечнем используемых компонентов, графиками и осциллограммами процессов.
Ответственный за направление в КОМПЭЛе — Александр Райхман
Получение технической информации, заказ образцов, поставка —
e-mail: analog.
[email protected]
Расширение семейства 32-разрядных микроконтроллеров
Компания STMicroelectronics существенно увеличила номенклатуру выпускаемых микроконтроллеров передового семейства микроконтроллеров STM32.
В линейку добавлены 28 новых приборов. Старшие модели имеют размер флэш-памяти 256 кБ, 384 кБ или 512 кБ. Оперативная память также увеличивается до 64 кБ для 72 МГц линейки контроллеров Performance и до 48 кБ для 36 МГц линейки Access.
Расширенная периферия встраивается в контроллеры, имеющие память 256 кБ и больше, и представляет собой специализированный контроллер памяти (FSMC — Flexible Static-Memory Controller), который обеспечивает работу с NOR- и NAND-флэш, оперативной и компакт флэш-памятью. В микроконтроллере также имеется I2S порт, который поддерживает как режим ведущего, так и ведомого абонента, двухканальный двенадцатиразрядный ЦАП и ETM (Embedded Trace Macrocell) для улучшения возможностей отладки.
В состав периферии входят до пяти UART/USART, три SPI и две шины I2C, а также USB- и CAN-интерфейсы во всех микроконтроллерах линейки Performance.
Младшие модели с объемом флэш памяти до 64 кБ выпускаются в корпусе QFN, а старшие — в корпусах LQFP64, LQFP/BGA100 и LQFP/BGA144.
•••
DataSheet PDF Search Site
| Вы устали рыскать по Интернету в поисках нужных вам спецификаций? Не ищите ничего, кроме Datasheet39.com, основного источника таблиц данных. С обширной коллекцией спецификаций электронных компонентов, от транзисторов до микроконтроллеров, на Datasheet39.com есть все, что вам нужно для завершения ваших электронных проектов. |
Преимущества использования сайта
Вы можете скачать все спецификации бесплатно на Datasheet39. com. Для доступа к необходимой информации не требуется абонентской платы или требований к подписке. Найдите нужную спецификацию и сразу же загрузите ее. Мы стремимся предоставить нашим пользователям максимально возможное качество и скорость. |
Новые листы технических данных
| Номер детали | Функция | Производители | ПДФ |
| 1SMA4739 | Стабилитроны | Кексин | |
| 2SD1271A | Транзистор NPN в пластиковом корпусе | СеКоС | |
| 2SD1468 | Транзистор NPN в пластиковом корпусе | СеКоС | |
| 2SD1468S | Транзистор NPN в пластиковом корпусе | СеКоС | |
| 2SD1616A | Транзистор NPN в пластиковом корпусе | СеКоС | |
| 2SD1616A | Транзистор NPN | ВЭЖ | |
| 2SD1760 | NPN Эпитаксиальный планарный кремниевый транзистор | СеКоС | |
| 2SD1760 | Транзисторы NPN | Кексин | |
| 2SD1766 | NPN Эпитаксиальный планарный кремниевый транзистор | СеКоС | |
| 2SD1766 | Транзисторы в пластиковом корпусе | ВИЛЛАС |
Файлы Sitemap
Замена транзистора для блока питания
спросил
Изменено 6 лет, 5 месяцев назад
Просмотрено 4к раз
\$\начало группы\$
у меня сломался внешний блок питания 12В и похоже нужно заменить транзистор.

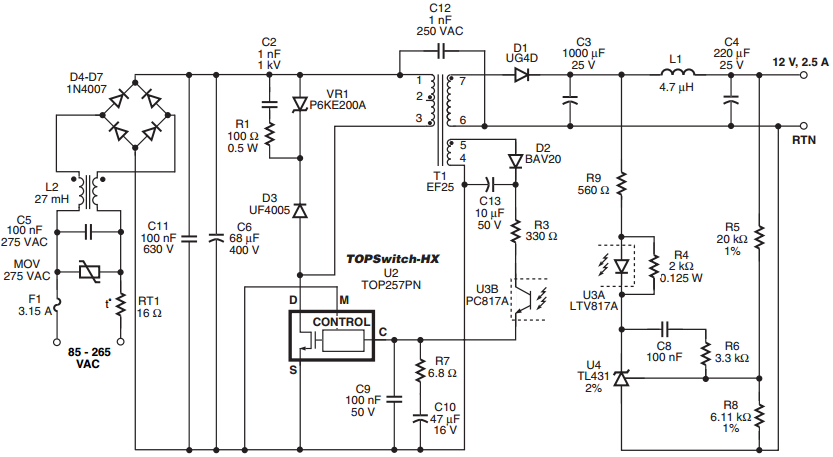

На моей плате установлен транзистор UTC 5N60l. Я долго искал и нашел схему моей платы питания. Но по схеме должен быть транзистор IRFS730 (на схеме Q1). Я новичок, поэтому не могли бы вы рассказать мне, в чем разница между этими двумя транзисторами и что мне следует использовать в следующий раз? Добавление схемы.
Спасибо
- блок питания
- транзисторы
\$\конечная группа\$
5
\$\начало группы\$
Выход из строя переключающего транзистора в этом типе блока питания не редкость. Аналогичные проблемы можно найти в расходных материалах для мониторов и телевизоров.
Наиболее распространенная причина заключается в том, что пиковые напряжения для некоторых компонентов довольно низкие. Их как раз достаточно, но один или два шипа, и они ушли.
IFRS730 имеет только предел Vds, равный 400 В (см.
техническое описание), в то время как в такого рода приложениях предпочтительнее Vds, равное 600 В. Поэтому FDPF8N60ZUT, предложенный Сетом, является лучшей альтернативой.
Было бы слишком долго объяснять полную работу источника питания, но поверх N-канального MOSFET замените также C1 на тип 630V и замените, кроме того, D1 -D4. Если предохранитель F1 представляет собой впаянный предохранитель, обязательно замените его на предохранитель того же номинала.
Предупреждение.
Вы работаете с блоком питания со стороны сети. Отключите питание от сети при работе с ним и подождите пару минут, прежде чем прикасаться к цепям. (C1 должен быть разряжен).
Не торопитесь выпаивать MOSFET и конденсатор и содержать все в чистоте. Убедитесь, что вы поддерживаете изоляцию между MOSFET и шасси блока питания.
Посмотрите предупреждения в комментариях и ответьте. При проверке блока после замены мосфета, конденсатора и диодов “Держи пальцы подальше” и не убивай себя.
