Регулятор яркости осветительных ламп, что такое диммер, подключение диммеров в разрыв, технические характеритики.

Что такое диммер? Диммер это управляемый регулятор яркости, а отсюда и назначение для управления яркостью освещения. Диммером часто называют электронный регулятор напряжения, регулятор мощности, регулятор освещения, диммер света, светорегулятор, регулятор света. По этому вопросу можно спорить и доказывать, но значение этих разных слов выражает одно назначение, “dim” с английского означает: тусклый, слабый свет..
В качестве нагрузки может использоваться любой электроприбор с активным сопротивлением электрическому току. Если вспомнить, когда мы находимся в кинотеатре, то перед началом фильма плавно гасится свет, так вот первые регуляторы света представляли собой реостат, включенный последовательно с лампами накаливания или автотрансформатор с переключаемыми обмотками. Прототипом диммеров ранее служили радиолюбительские самоделки с управляющим элементом тиристором.

Однако такие устройства создавали массу радиопомех как в радиоэфире, так и в электрической сети в пределах одного электрического контура (электросчетчика энергии). Кроме того, в цепь таких регуляторов нельзя было подключать трансформаторы и прочие приборы с реактивным характером нагрузки.
Сегодня электрический диммер это регулируемый электронный включатель освещения. Он включается в разрыв цепи напряжения питания 220 В и лампы освещения (как и обычный, классический включатель) и по своим размерам он вполне подходит для установки в штатное место (в стене) вместо обычного клавишного включателя.

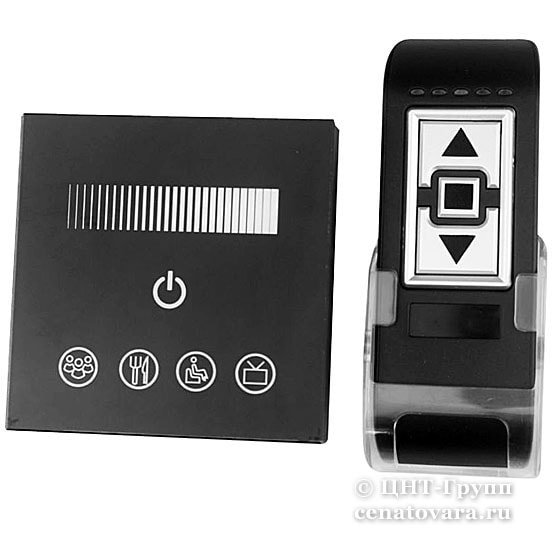

Внешний вид электронного диммера с возможностью дистанционного управления “Сапфир” (производство «Ноотехника», Беларусь). Электронный автоматический включатель монтируется по аналогии с обычными выключателями (в разрыв цепи) и крепится также.
Тем не менее включатели типа диммер могут иметь другой способ крепления в стене.

На рис. 97 (со снятой крышкой корпуса диммера) хорошо видно, что такие включатели монтируются с помощью «лапок», расходящихся в разные стороны (на манер распорки) под воздействием двух винтов, завинчиваемых отверткой.

Электрическая схема диммера, представлена рисунке, рядом фото монтажа регулятора.
Электрическая схема отличается своей простотой и эффективностью. В качестве управляющего элемента применен мощный симистор, который в открытом состоянии пропускает в нагрузку обе полуволны переменного напряжения.
Конденсатор С1 сглаживают пульсации напряжения в моменты неполного открытия симистора почти до нуля, что положительно сказывается на нагрузке. Управление напряжением на симисторе осуществляется переменным резистором VR1 (типа СПО) с линейной характеристикой изменения сопротивления (индекс В).

Устройство предназначено для регулировки напряжения на нагрузке мощностью до 200 Вт. Если мощность нагрузки больше этого значения, симистор устанавливается на изолированный радиатор или применяется большей мощности. Корпус и ручка регулировки переменного резистора также должны быть изолированы. Симистор можно заменить на КУ208В-КУ208Г.
Конденсаторы С1 и типа МБМ, МБГО или аналогичные на рабочее напряжение не ниже 400 В.
Установка светорегуляторов (диммеров) помогает создать в помещении благоприятную обстановку и комфорт. Важным дополнительным немаловажным фактором светорегуляторов, то что они помогают значительно уменьшить расход электроэнергии, увеличить срок эксплуатации ламп.

Внешний вид поворотного диммера, клавишного с плавной регулировкой.

Существует несколько типов светорегуляторов:
— для ламп накаливания на 230 В;
— для галогенных ламп на 230 В;
— для низковольтных галогенных ламп при подключении через трансформатор;
— для люминесцентных ламп.
Также их можно разделить:
– диммеры галогенных или ламп накаливания, имеющие резистивный характер нагрузок, не применяются для управления (MLV)и (ELV)
– индуктивных нагрузок – трансформаторы
– электронные для емкостных нагрузок низкого напряжения
– управление большой индуктивностью, неоновые лампы с холодным катодом
– управление балластом люминисцентных ламп (UL)
– управление яркостью светодиодного источника света (LED)
По методу работы диммеры переменного тока условно разделяются
– работа по переднему фронту
– работа по заднему фронту
Диммеры, имеющие расширенные функциональные возможности способны регулировать яркость ламп накаливания и низковольтных галогенных ламп.
Сегодня существуют и универсальные светорегуляторы, которые способны работать с лампами накаливания и галогенными лампами AC 230 В и с низковольтными через понижающий трансформатор. В конструкцию прибора встроен микроконтроллер, который при подключении к светорегулятору нагрузки в течение нескольких секунд анализирует ее тип и переключается на нужный тип управления.
Универсальный светорегулятор может быть поворотным и сенсорным. В поворотном типе диммер осуществляет регулировку путем поворота ручки, в сенсорном — легким нажатием к поверхности. Сенсорные регуляторы оснащаются инфракрасными приемниками для осуществления дистанционного управления.

Диммеры включаются в разрыв.

Автоматический регулятор освещения LIC-1 с фотоэлементом SKS, для диммируемых LED, КЛЛ, R, L и C-нагрузок, Pmax=300Вт, ELKO EP, LIC-1

Производитель:

Страна производства:

Чешская республика

Технические характеристики товара:

Автоматический регулятор освещения LIC-1 с фотоэлементом SKS, для диммируемых LED, КЛЛ, R, L и C-нагрузок, Pmax=300Вт

Управление лампами накаливания 220В, омическая нагрузка R:

Управление галогеновыми лампами с катушечным трансформатором 12В, индуктивная нагрузка L:

Управление галогеновыми лампами с электронным трансформатором 12В, емкостная нагрузка C:

Управление диммируемыми энергосберегающими КЛЛ лампами 220В:

Управление диммируемыми светодиодными LED лампами 220В:

Способ установки:

Напряжение катушки питания:

Тип исполнительного контакта/выхода:

Единицы измерения:

шт

Популярные товары раздела «Светорегуляторы, диммеры»

Артикул:

DIM-15 /230V

Производитель:

ELKO EP

4462 руб/шт

Артикул:

DIM-6/230V

Производитель:

ELKO EP

20374 руб/шт

Как установить светорегулятор | Строительный портал

Стремительные темпы развития технологий позволяют наш дом наполнить ультрасовременными электрическими приборами. Одним из них является светорегулятор или диммер. Название «диммер» происходит от английского слова «to dim» – становиться тусклым, темнеть. Проще говоря, с помощью такого устройства вы можете регулировать яркость лампы. А потребляемая мощность будет уменьшаться пропорционально. Подключить диммер получится в любом доме. Хотите узнать, как установить светорегулятор?

Содержание:

  1. Предназначение регулятора света
  2. Виды светорегуляторов
  3. Требования при монтаже светорегклятора
  4. Схемы подключения диммера
  5. Установка регулятора света



Предназначение регулятора света

Светорегулятор (диммер) представляет из себя миниатюрный прибор, который устанавливается вместо стандартного механического выключателя, и который позволяет плавно регулировать яркость освещения. Для регулировки яркости лампочек раньше применялись реостаты, мощность которых не была меньшей мощности нагрузки.

Оставшаяся мощность при понижении яркости не экономилась, а бесполезно рассеивалась в виде теплоты на реостате. Поэтому экономии попросту не было. Да и использовались подобные устройства не повсеместно в жилых домах, а только там, где они действительно были нужны – к примеру, для регулирования яркости в театре. Так было до возникновения полупроводниковых приборов – симметричного тиристора и динистора. А первый механический диммер изобрели в восьмидесятых годах в США.

Все современные светорегуляторы предназначаются для включения/выключения прибора освещения, а также регулировки интенсивности света. Другими словами, диммер – это обычный выключатель с полезными функциями. Благодаря регулировке яркости возможен более экономичный расход электроэнергии, которая лишь при необходимости потребляется в больших количествах. Уменьшение затрат на электроэнергию достигает примерно 60%!

Также при использовании регуляторов света увеличивается срок полезной службы ламп, так как данный показатель находится в зависимости от величины подающегося на лампочку напряжения. Основной причиной перегорания ламп является быстрое включение светильников – резкий скачок от 0 до 220В, а вот ток в сети с диммером нарастает плавно.

В конструкции прибора встроена защита от коротких замыканий, перегрузок и перегрева, которая способна размыкать цепь питания и блокировать ток в нагрузке при подключении избыточной нагрузки или возникновении замыкания. Регулятор света при этом остается абсолютно исправным: необходимо только устранить причины срабатывания защиты — и система освещения начнет работать снова.

Многие модели диммеров поддерживают много других опций. Полезным нововведением является возможность регулирования освещения до того, как включилось освещение. Для этого необходимо сначала установить в нужное положение ручку-кнопку диммера, а уже после нажать на нее. Использование светорегуляторов позволяет автоматически отключать освещение по таймеру, имитировать «эффект присутствия» (включение, изменение яркости и отключение согласно программе), плавно отключать свет, дистанционно управлять освещением, подключать к общей сети «умный дом».

Виды светорегуляторов

Зависимо от способа управления, различают такие виды диммеров: механические, принцип работы которых основывается на использовании традиционного потенциометра; электронные, управление которыми осуществляется благодаря сенсорному кольцу; дистанционные, управлять которыми можно с помощью дистанционного пульта управления.

Мощность прибора

Диммеры различаются зависимо от того, с какими лампами будут использоваться. Учитывая мощность и тип источника освещения, выделяют такие регуляторы света:

  1. Для галогенных лампочек и светильников накаливания, которые рассчитаны на уровень напряжения в 220 В.
  2. Нить осветительного прибора будет разогреваться и светить слабее или ярче, зависимо от величины напряжения, что подано на нее через диммер.
  3. Для низковольтных галогенных лампочек, которые питаются через трансформаторы. В случае если лампочки рассчитаны на 12–24В напряжения, требуется трансформатор, который преобразует выходное напряжение светорегулятора до величины, которая находится в этих пределах. Трансформатор требуется специальный, регулируемый, который гарантирует «мягкое» включение. На лампу подается небольшой ток, при нем и осуществляется эффективный разогрев нити лампочки, но перегрузки не возникают.
  4. Для светодиодов и люминесцентных лампочек. Для работы светорегуляторов с люминисцентым лампам требуется электронный дроссель в светильнике. Посредством электронных ПРА лампе передается напряжение (0–10 В) с аппарата и регулирует со своего управляющего выхода интенсивность разряда, то есть силу света.

При покупке регулятора света следует знать, какие лампы вы будете использовать. Чтобы правильно выбрать диммер, необходимо рассчитать суммарную нагрузку, что он способен выдержать. Цифра 300 W  на аппарате означает, что вы можете изменять яркость 5-рожковой люстры с лампочками, которые имеют мощность по 60 Вт. Однако всегда покупайте мощные светорегуляторы с запасом по мощности!

Модульные диммеры

Модульные светорегуляторы по внешнему виду очень похожи на выключатели автоматического типа и требуют электромонтажа в распределительном щитке на DIN рейку. Они могут применяться с лампочками накаливания и галогенными светильниками с понижающими трансформаторами. Подобные аппараты нужны преимущественно для управления освещением в коридоре и на лестничных клетках. Управление такими светорегуляторами осуществляется обычным одноклавишным выключателям или вынесенной отдельно кнопкой.

Встроенные диммеры

Подобные светорегуляторы предназначены для установки в монтажную коробку, как розетки и выключатели. Используются такие диммеры, как правило, с лампами накаливания, галогенными светильниками с понижающим трансформатором и с галогенными лампочками с электронным трансформатором. Управлять такими диммерами следует при помощи кнопки, которую ставят в коробку поверх установленного прибора.

Моноблочные диммеры

Исполняется моноблочный светорегулятор обычно в виде единого блока для монтажа в монтажную коробку, как обыкновенный выключатель. Для установки светорегулятора данного типа требуется установочное гнездо под монтажную коробку от 26 миллиметров, зависимо от модели. Такие аппараты очень удобно применять в тонких перегородках, где толщина стен, или другие причины не позволяет поставить стандартный выключатель.

В свою очередь моноблочные светорегуляторы отличаются по исполнению управляющей части:

  1. Поворотно-нажимные диммеры срабатывают при нажатии на клавишу, процесс регулировки происходит ее вращением.
  2. Поворотные светорегуляторы позволяют все управление производить исключительно посредством вращения ручки. Минус подобного решения состоит в том, что в памяти нельзя сохранить для запуска значение света, старт всегда осуществляется с минимальной яркостью.
  3. Клавишные регуляторы освещения почти неотличимы по внешнему виду от обычных выключателей. При нажатии будет происходить включение/выключение, а если вы удерживаете клавишу более 3 секунд, совершается непосредственно регулировка яркости света.
  4. Сенсорные диммеры – это более совершенный тип устройств. Все управление осуществляется без движущихся деталей, а поэтому и является более надежным. Управляют подобными моделями с помощью прикосновения к сенсорной панели.

Требования при монтаже светорегклятора

Перед установкой светорегулятора нужно обратить внимание на несколько ключевых моментов. Если вы планируете свои диммеры нагрузить энергосберегающими или люминесцентными лампочками, вы рискуете получить лишние расходы, потому что подобные источники освещения не диммируются. Даже если кажется на начальном этапе, что тандем «энергосберегающая лампа – диммер» работает, срок службы лампы на самом деле сократиться до 100 – 150 часов. Да и сам светорегулятор в связи с постоянными перегрузками недолго «проживет».

Все регуляторы освещения испытывают необходимость в минимальной нагрузке. Как правило, этот показатель составляет 40 Вт. При уменьшении нагрузки, что вызывают разные факторы, к примеру, – перегорела одна лампочка, контакт ухудшился, появляется мерцание нагрузки с примерной частотой в 50 Гц, иногда присутствует и гудение такой же частоты. При более значительных понижениях нагрузки сработает система защиты устройства, или прибор выйдет из строя.

Диммеры очень критично реагируют на температуру окружающей среды. При увеличении температуры выше плюс 25 градусов обращать пристальное внимание рекомендуется на температурный режим регулятора, так как перегревшийся аппарат при сбое защиты легко выйдет из строя. Никогда не превышайте максимальную нагрузку конкретного прибора. Решить проблему недостаточной мощности получится добавлением усилителей мощности, позволяющих коммутировать устройства до 1,8 кВт.

Светорегуляторы обязательно необходимо применять именно с той разновидностью нагрузки, на которую они рассчитаны. Помните, что менее универсальные аппараты в плане нагрузки будут работать более надежно. Еще одним важным моментом считается запрет одновременного подключения нагрузки емкостного и индуктивного характера, это может спровоцировать выход устройства из строя.

Схемы подключения диммера

Конструкция поворотного диммера очень проста, но у разных производителей может иметь отличия. Главная разница состоит в качестве самой сборки и комплектующих. Принцип работы диммера следующий: чтобы загорелась лампочка, нужно чтобы ток прошел через симистор. Диммер, как и обыкновенный выключатель, нужно включать в разрыв цепи питания нагрузки, которая подается на лампы.

Различают такие схемы подключения светорегуляторов:

  1. Регулирование с одного места. Подобная схема считается типичной для подключения регулятора света. При подобной схеме лучше всего ставить сенсорный или нажимной светорегулятор. Так как поворотный диммер включать будет неудобно.
  2. Регулирование из двух мест. Такая схема подключения прописана для спальни. Один прибор принято устанавливать при входе, а второй – монтировать возле кровати. Так будет удобно, зайдя в спальню, включить свет, и при просмотре телевизора уменьшить яркость освещения.
  3. Регулирование с одного места, а процесс управления с двух. Эта схема является самой оптимальной при подключении диммера. Её можно применять в любых ситуациях. При входе в спальню устанавливают выключатель, а возле кровати – регулятор, а также на освещение двухуровневого потолка.
  4. Регулирование с одного места, а процедура управления из трех. Подобная схема подключения светорегулятора подойдет, когда вам нужно включать-выключать освещение в нескольких местах. К примеру, в случае с длинными коридорами и лестницами. Кроме диммера вам еще нужно два проходных выключателя.

Установка регулятора света

По своему установочным габаритам и креплению светорегялятор аналогичен обыкновенному выключателю. Вследствие этого процесс установки его совершается так же, как и выключателя. Порядок действий при подключении светорегулятора не отличается от порядка при использовании обычного клавишника. Единственное дополнительное условие, заявляемое производителем, состоит в соблюдении подключения выводов к фазе и нагрузке.

Чтобы заменить выключатель на диммер, потребуются такие материалы и инструменты: пассатижи, нож, отвертка, отвертка индикаторная, изоляционная лента и сам диммер, который и нужно установить. Приступите для начала к демонтажу старого выключателя. Отключите электричество и проверьте, что не поступает напряжение.

Все работы следует проводить с соблюдением техники безопасности! Прикосновение к металлическим частям и оголенному кабелю, что находятся под напряжением, является опасным для жизни человека. Чтобы получить доступ к элементам крепления, которые удерживают в стене выключатель, и крепежным элементам, что фиксируют электрические провода, необходимо снять части прибора (декоративная панель, клавиша), закрывающие крепежные элементы.

Учитывая конструктивные особенности каждого выключателя, отверните винты, отожмите или отковырните соответствующие фиксаторы. Получив к клеммам выключателя доступ, необходимо с помощью индикатора фазы проверить отсутствие на них напряжения, а также на подключенномк к нему проводу. Отсоедините кабель от клемм, ослабив при этом винты. Выньте из стены выключатель, следя за тем, чтобы изоляция проводов не повредилась.

Затем оцените визуальным осмотром состояние и вид изоляции и проводящей жилы провода. При наличии оторвавшихся и отломленных оголенных частей провода, восстановите их длину посредством зачистки изоляции на величину, которая достаточна для подсоединения к клеммам. С использованием пассатижей нужно придать концам кабеля форму, что считается наиболее удобной для подключения к регулятору света. Если имеются места с поврежденной изоляцией, их следует изолировать с помощью изоляционной ленты.

Установите после этого светорегулятор. Для этого снимите с диммера защитные и декоративные элементы для обеспечения к крепежным деталям доступа. Подсоедините подготовленные провода к клеммам прибора и проверьте прочность соединения, выдергивая кабель слегка из клеммы. Длина оголенной части кабеля, которая выступает за клемму, не должна быть больше 2-3 миллиметров. Если не выполнить это требование, отрежьте часть оголенного участка на подходящую длину или заизолируйте излишне выступающую оголенную часть с помощью изоляционной ленты.

Избегая повреждений изоляции, вставьте аккуратно диммер на место демонтируемого выключателя с подсоединенными проводами. Прижмите корпус регулятора освещения к стене и винты распорных лепестков, которые закрепляют светорегулятор, закрутите. Соберите устройство, установив защитные и декоративные элементы, что были сняты перед установкой, на место.

Только следует помнить, что в отличие от обыкновенного выключателя, работающего независимо от порядка подключения, к светорегулятору нужно правильно подвести входящий и отходящий провода. Маркированная буквой L клемма прибора предназначается для питающего провода. Безусловно, многие диммеры способны работать и при подключении их, как простого выключателя, но, несмотря на это, подключать их нужно правильно.

Подайте напряжение посредством включения автомата в электрощите или путем установки выкрученных предохранителей на место. Включите смонтированный диммер и установите желаемый уровень света. Если выключатели в квартире ещё не установлены, вам следует узнать, как подключить светорегулятор в этой ситуации. Ведь нужно совершить некоторые предварительные действия.

Начните работу с подготовки места для монтажа светорегулятора. Определите высоту, что удобна для вас, на которой вы будете устанавливать прибор. Сделайте отметку на стене. Просверлите её с помощью перфоратора и коронки по бетону, что имеют диаметр 68 миллиметров. Вставьте установочную коробку в получившееся отверстие и закрепите ее. Пробейте от распределительной коробки до участка установки канавку и уложите провод в нее. Далее нужно действовать по уже описанной выше схеме.

Если соединение проводов и монтаж светорегулятора правильно выполнены, прибор позволит вам производить плавно регулирование освещенности в комнате, зависимо от времени суток и настроения. Только не забудьте при выборе светорегулятора обратить внимание на его мощность, просчитав предварительно суммарную мощность осветительных приборов.

Установка и подключение диммера (регулятора освещения)

Очень часто в комнатах общего пользования, залах, коридорах, спальных комнатах требуется плавная регулировка освещения, подсветка лестничных клеток или просто установка регулируемых бра. В этом случае просто незаменимым будет – диммер – это прибор позволяющий регулировать яркость освещения, а соответственно, и количество потребляемой электроэнергии лампами накаливания. Устанавливается диммер (регулятор освещения) вместо контактного выключателя освещения. К тому же диммер позволяет сделать включение и выключение света более плавным, что существенно продлевает срок эксплуатации ламп. И хотя на сегодняшний день существует огромная номенклатура этих приборов, отличающихся формой, цветом, мощностью и способом подключения, применять диммеры можно только для регулировки яркости обычных ламп накаливания и галогенными светильниками с понижающими трансформаторами.

В основном диммеры отличаются исполнением управляющей части:

1. Диммеры поворотно-нажимные управляются нажатием на ручку клавишу, регулировка производится ее вращением.

2. Поворотные диммеры, управляются только вращением ручки.

3. Клавишные диммеры, по виду неотличимы от обычных выключателей. При нажатии происходит включение/выключение, а при удержании клавиши более 3 сек. происходит регулировка освещения.

4. Диммеры сенсорные. Управляют такими моделями путем прикосновения к сенсорной панели.

Схема подключения регулятора освещения ничем не отличается от схемы подключения обычного выключателя, поэтому подключить диммер сможет любой электрик или тот кто считает себя таковым. Схема подключения диммера состоит из цепи, содержащей электролампу и сам регулятор.

Схема подключения диммера (регулятора освещения):

Рекомендации:

  • До того как вы решите приобрести диммер, необходимо рассчитать его мощность. Обычно мощность диммера подбирается с учетом превышения его мощности, приблизительно в полтора – два раза больше суммарной мощности всех ламп, которые будут регулироваться от одного диммера.
  • По желанию можно выбрать прибор обычный или программируемый, с простым или сенсорным управлением. Подключение диммера с сенсорным управлением требует дополнительного провода заземления.
  • Процесс установки диммера:

  • Подготавливаем материалы и инструмент необходимый для монтажа.
  • Обязательно отключаем электроэнергию на распределительном щитке ( у кого как).
  • Демонтируем старый выключатель.
  • Устанавливаем на его место диммер. Здесь главно не перепутать Фазный провод, который подключается к клемме отмеченной буквой L. Ну а второй провод идущий к лампе накаливания, подключается ко второй клеме.
  • РЕГУЛЯТОР ЯРКОСТИ EP1

    Название материала

    1-10V Dimmer

    BIG WHITE Страница

    792

    Материал

    Поликарбонат (PC)

    Показать больше

    Сенсорный регулятор освещения | Уголок радиолюбителя

    Регуляторы освещения, использующие симисторы или тиристоры в качестве элементов управления  нагрузкой являются довольно популярными на нашем рынке. В большинстве случаев регулировка интенсивности свечения осуществляется путем изменения положения ползунка потенциометра.

    Паяльный фен YIHUA 8858

    Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час…

    Сенсорный регулятор освещения, схема  которого представлена ниже, работает совершенно по-другому — вместо стандартного потенциометра используется небольшой сенсорный электрод, с помощью которой можно управлять работой системы путем простого прикосновения.

    Работа сенсорного регулятора освещения

    «Логика», встроенная в специализированный чип, являющийся «сердцем» регулятора, вызывает изменение открывания симистора (который является исполнительным элементом регулятора), в зависимости от того, когда и как долго приложенная руку к пластине датчика (сенсора).

    Микросхема US1 (SLB0587 — Siemens) является специализированной, программируемой схемой фазового управления, имеющий два входа: первый вход приспособлен для обслуживания сенсорного датчика, второй вход предназначен для управления через дополнительные внешние датчики. Микросхема SLB0587 оснащена внутренней защитой, для предотвращения воздействия импульсных помех, вызванных отключением нагрузки большой индуктивности (например, трансформатор, электродвигатель).

    Поскольку SLB0587 предназначена в основном для бесконтактного управления галогенным освещением, на электрической схеме указано, как подключить к регулятору обычные  галогеновые лампы через  трансформатор 220В -> 12В. В случае управления обычной лампой (ламп накаливания 220В), необходимо включить   вместо трансформатора.

    Система требует довольно много внимания во время монтажа и запуска — ни один из элементов системы не изолирован от сети питания, это замечание относится также датчику. В случае правильной сборки и применения  элементов хорошего  качества пользователю  не грозит никакая опасность.

    Значения резисторов, включенных последовательно с датчиком (R1, R2 и R3) подобраны таким образом, что ток, протекающий через тело человека, совершающего регулирование во много раз меньше минимально допустимых значений. С помощью подбора величины сопротивления резистора R1 можно изменять чувствительность сенсорного регулятора, что позволяет избежать, в частности, влияния помех в сильно сырых помещениях. Значение этого резистора должно находиться в пределах 1,2 Мом — 4,7 Мом.

    Помимо сенсора в виде сенсорной панели — микросхема  SLB0587 имеет вход для дополнительных удаленных датчиков для управления освещением из нескольких удаленных мест. Датчики этого типа (это могут быть, как правило, кнопки) подключаются к входу, обозначенному как EXT. В случае отказа от использования этого типа управления можно не устанавливать резисторов R6 и R7, а вход EXT (pin 6) подключить к Vss (pin 7).

    Во время монтажа, следует помнить о необходимости соблюдении большой осторожности при подборе элементов и выполнения настройки. Резисторы R2 и R3 должны быть из специальных серий высоковольтных, так, чтобы обеспечить максимально высокую устойчивость на возможные перенапряжения. В случае отсутствия данного типа резисторов можно применить любые резисторы мощностью минимум 0,5 Вт.

    Рисунок печатной платы и расположение элементов на ней

    Тестер транзисторов / ESR-метр / генератор

    Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

    Регулятор освещения – схема и подробное описание

    В быту иногда возникает необходимость в регулировке яркости обычных ламп накаливания. Воспользовавшись микросхемой К145АП2 можно собрать, достаточно простой регулятор освещения схема которого приведена ниже,  для ламп накаливания с сенсорным управлением.

    Принцип работы автомата освещения

    Включение и выключение лампы накаливания производится коротким касанием сенсора Е1 (аналогично схеме сенсорного выключателя света), а при продолжительном касании сенсора Е1 в течение от 2 до 4  секунд происходит плавное изменение яркости свечения лампы. Установленная степень яркости сохраняется при выключении устройства.

    Питание регулятора осуществляется от сети 220 вольт при помощи бестрансформаторного блока, который состоит из стабилитрона VD2 и реактивной цепи элементов C5-R7. С выпрямителя через диоды VD1 питание поступает на вывод 5 микросхемой DD1.

    Для фазового управления симистором, к выводу 6 микросхемы DD1 подключена цепочка C4-R5, которая обеспечивает формирование синхроимпульса. Управляющий сигнал с вывода 6 микросхемы DD1 усиливается транзистором VT1 и далее поступает на симистор VS1 через ограничивающий резистор R4. В регуляторе освещения в  качестве сенсорного датчика можно применить любую металлическую пластину. Так же сенсора можно заменить обычным механическим выключателем без фиксации, который необходимо подключить по следующей схеме:

    При сборке регулятора освещения с сенсором необходимо обратить внимание на правильное подключение к фазе, так как от этого зависит корректная работа устройства.

    Детали применяемые в регуляторе света

    Резистор R7 имеет мощность 1Вт, все остальные мощностью 0,25Вт серии МЛТ. Конденсаторы C1,С2,C4 — серии КМ или К10. Конденсатор C3 из серии К53-35 емкостью от 50…100 мкф на напряжение 25 вольт. Конденсатор C5 серии К73-11 или К73-17 емкостью 0,1…0,25 мкф и на напряжение не менее 400 вольт. Стабилитрон VD2 можно заменить на КС215Ж, а диод VD1 можно заменить на КД247Б.  Транзистор VT1 любой из серии КТ315, КТ3102. Симистор VS1 можно заменить на ТС122-25-6, ТС112-10-6.

    Внимание! Так как элементы схемы находятся под напряжением электросети, то следует соблюдать меры электробезопасности при наладке прибора.

    Отрегулируйте яркость всех мониторов, экранов и дисплеев

    Программное обеспечение управления яркостью для всех ваших мониторов

    Dimmer – это небольшое бесплатное приложение для Windows, предназначенное для помощи в управлении яркостью экрана вашего компьютера , монитора или дисплея. Это становится очень полезным, когда вы находитесь в почти полной или почти полной темноте, а минимальная яркость вашего дисплея или экрана по-прежнему слишком велика. Он предлагает быстрый и простой способ регулировки яркости ваших дисплеев и может затемнять все ваши экраны и мониторы; Типы LCD, TFT и LED с подсветкой (даже CRT). Он поддерживает несколько экранов, дисплеев и мониторов с удобными индивидуальными элементами управления для каждого из них.

    Уменьшая яркость ваших экранов, Dimmer помогает защитить ваши глаза, улучшить сон и сохранил зрение тысяч пользователей с 2004 года, некоторые говорят, что это лучше, чем морковь . Разработанный для работы во всех версиях Windows, он простой, интуитивно понятный и легкий в использовании системных ресурсов, идеально подходит для повседневного использования.

    Диммер бесплатен, надеюсь навсегда.Однако поддержание работоспособности требует финансовых затрат. Если вы хотите поддержать бесчисленные часы и усилия, которые я вложил в исследование и разработку диммера, пожалуйста, подумайте о пожертвовании, если можете. Загрузите последнюю версию ниже.

    Загрузки
    Диммер

    2.0.0.b9

    2021. 04.14

    41 КБ

    171251

    1.0,0

    2007.03.07

    14 КБ

    708184

    ···

    Пожертвовать Поддержать проект

    Вы нашли это приложение полезным? Если да, пожалуйста, подумайте о том, чтобы вернуть небольшой взнос. Ваше пожертвование будет обработано через PayPal, поэтому это безопасно и легко.

    с участием

    Простая регулировка яркости экрана

    Необходимость в этой программе возникла при работе в ночное время с минимальным окружающим освещением в помещении.Это было неудобно и опасно для глаз. Итак, однажды (еще в 2004 году) я решил разработать диммер, чтобы решить эту проблему. Яркость монитора теперь можно легко регулировать с помощью ползунка и / или элементов управления вводом текста, которые очень просты в использовании и настраиваются.

    Еще одна удобная особенность – Dimmer не требует установки, это портативное приложение. Просто распакуйте в папку и запустите. Программа сохраняет свои настройки в файл в папке программы (для вашего удобства), поэтому реестр Windows не используется.Когда она больше не нужна, просто удалите папку, и все готово. Когда диммер работает, он снижает яркость до уровня, который использовался в последний раз.

    Dimmer на протяжении многих лет получил широкое признание за свою простоту и как лучшее программное обеспечение для затемнения дисплеев, экранов или мониторов. Не стесняйтесь рекомендовать его своим друзьям и семье, и вы можете дать ссылку на эту страницу, если хотите. Надеюсь, вам понравится и вы найдете это программное обеспечение полезным.

    Этот проект находится в активной разработке. Свяжитесь со мной для предложений, ошибок или критических замечаний, все приветствуются.

    Важно

    Из-за продолжающейся волны вредоносных, шпионских и других вредоносных программ, обнаруженных в Интернете, вы должны загружать программное обеспечение только с надежных веб-сайтов. Всегда безопаснее загружать с официальных сайтов, подобных этому. Мое программное обеспечение не содержит таких опасностей, и вам рекомендуется тщательно выполнить дополнительные проверки перед установкой и запуском этой программы. Никогда не загружайте просто с любого веб-сайта.

    Заявление об ограничении ответственности

    Это программное обеспечение можно бесплатно загружать, использовать и распространять, но вы НЕ можете изменять его каким-либо образом и распространять.Информация об авторских правах на файлы и файлы readme должны постоянно сопровождать программное обеспечение. НИКАКИХ ГАРАНТИЙ не дается, и я ни в коем случае не буду нести ответственность. Это остается исключительно за вами.

    TRÅDFRI Беспроводной диммер, белый – IKEA

    FunctionalHerbieFunctional5

    Мой любимый выключатель Ричард Это, честно говоря, мой любимый выключатель в моем умном доме. Он легко подключается через приложение smartthings без использования концентратора Ikea, и я могу использовать переключатель для запуска автоматов в веб-ядре. По цене этот коммутатор непревзойден.5

    Легкий, беспроводнойGLENN работает как шарм.5

    хорошоZELJKOgood4

    Отличный продукт Легко настроить. Отличное качество.5

    Трудно, если не невозможно, toDOUGLAS Сложно, если вообще возможно, соединить с водителем. Я купил и вернул три драйвера и один пульт, но так и не нашел ни одного, подходящего для пары. Очень разочарован.1

    SimpleAnonymous обозреватель Простота использования и функциональность5

    Не удалось бы соединить CLINTON Пытался использовать это с драйвером Tradfri и двумя 24-дюймовыми светодиодными полосами omlopp, и он не соединялся, плюс индикаторы мигали каждые 30 секунд.Я дважды проверил диапазон ватт / ампер и согласился с рекомендациями по драйверу. Раньше я без проблем использовал старые драйверы и удаленные системы. Очень разочарован системой Tradfri.1

    Simple and Easylkayh Я только что установил диммер и 5 лампочек для своей гостиной, самым сложным было выяснить, где находится кнопка синхронизации (она находится внутри того места, где вы вставляете батарею). Но даже это было относительно просто, когда я отключил диммер и не смотрел инструкции.5

    Не синхронизируется с диммером на 30 Вт tapac333Сотрудники по освещению сказали, что это должно синхронизироваться с диммером для моего освещения под шкафом. У меня загорелись красные огни, но так и не удалось выполнить сопряжение, и я касался драйвера и менял батареи1.

    Отлично крепится к основанию на стене с помощью магнита и легко падает при малейшем прикосновении.3

    Во-вторых, это лучше, чем циферблат … AndyPandyPuddinPie У меня есть три старых циферблата, и они любят разваливаться и теряться. Очень умно с гироскопом, но тумблер намного практичнее. Мы используем их на работе и довольны, хотя я бы предпочел увидеть один с жестким креплением. 4

    Намного лучше, чем в предыдущей версии Sean1 Огромное улучшение по сравнению со старым диммером в стиле циферблата. Легко сочетается с мостом и фарами, работает без проблем. Одна очень незначительная жалоба: магнитный настенный кронштейн не очень хорошо удерживает его на месте – магнит достаточно силен, но не так много выступа, чтобы удерживать его от горизонтального движения, поэтому его легко выбить из кронштейна, если вы не не осторожен. 4

    Диммеры, переключатели, средства управления движением и оборудование для освещения

    Диммеры и органы управления

    Если вы хотите настроить освещение, чтобы создать нужное настроение, использовать датчик движения для обеспечения безопасности и защиты вашего имущества, или просто ищете переключатели, настенные панели и другое электрическое оборудование для ремонта, ремонта или нового строительства, вы найдете множество вариантов здесь, в Destination Lighting. Фактически, наш выбор диммеров, переключателей, средств управления движением и оборудования насчитывает более 400 наименований.Это означает, что вы можете быстро и легко найти все, что вам нужно для ваших осветительных приборов, за одну остановку, независимо от того, делаете ли вы покупки в Интернете на нашем веб-сайте или посещаете один из наших магазинов в Вашингтоне, Орегоне, Айдахо или Техасе.

    Диммер с переключателем света позволяет мгновенно создать волшебное настроение в любой комнате. Мы производим электрические диммерные переключатели различных стилей от таких премиальных брендов, как Lutron и Satco Lighting. Выбирайте из настольных подключаемых диммеров, а также настенных выключателей света с диммерами, доступных для различных мощностей и стилей лампочек.Что бы вы ни выбрали, переключатель регулировки яркости даст вам возможность обеспечить необходимое количество освещения для любого случая.

    Если вы хотите проводить друзей, семью и гостей в ваш дом в темноте или обеспечить дополнительный уровень безопасности для вашей жилой или коммерческой собственности, датчик движения просто необходим. Здесь вы найдете множество стилей, которые подойдут практически к любой структуре. Чтобы сэкономить электроэнергию и сократить счета за электричество, рассмотрите возможность добавления одного или нескольких наших датчиков незанятости и присутствия в вашу линейку осветительных приборов.Они включают свет, когда чувствуют присутствие людей, и выключают их, когда они уходят.

    Если вы хотите узнать больше о диммерах и элементах управления перед тем, как начать свой проект, наш блог Flip the Switch – хорошее место для начала. Конечно, наши сертифицированные специалисты по освещению будут рады помочь вам по бесплатному телефону, электронной почте или лично приехать к нам в один из наших магазинов. Найдите ближайший к вам на нашей странице местоположений.

    В дополнение к выключателям освещения, диммерам и датчикам у нас также есть все необходимое оборудование для ремонта, ремонта или нового строительства.Выбирайте из широкого ассортимента настенных панелей с привлекательной отделкой и разных размеров, а также настенных электрических выключателей разных стилей.

    Диммеры Leviton, Диммеры Leviton Decora

    Как выбрать электрический диммер?

    Электрические диммеры подходят для многих различных типов освещения, однако большинство диммеров работают с определенным типом освещения, чтобы обеспечить наилучшую возможную работу. Поэтому при установке освещения важно учитывать и диммер.

    Типы диммеров:

    Лампа накаливания работает со всеми стандартными лампами накаливания в вашем доме. Это наиболее часто используемый тип диммера. Этот диммер будет обрабатывать обычную бытовую электроэнергию 120 В при линейном напряжении.

    Магнитный 12 В – используется только для низковольтных «магнитных» приложений. Этот диммер не будет работать в бытовой электросети на 120 В. Нередко они имеют «номинальную нагрузку», которая определяет, какой диммер вам следует установить.

    Электронный 12 В – используется только для низковольтных устройств. Эти диммеры позволят затемнять небольшие устройства, такие как ландшафтное освещение, освещение под шкафом или другие 12-вольтовые осветительные устройства.

    Компактный люминесцентный / светодиодный – специально разработан для затемнения компактных люминесцентных и светодиодных осветительных приборов. Их можно подключить к любому источнику освещения, работающему с лампами CFL / LED. Мы не рекомендуем пытаться подключать КЛЛ / светодиодное освещение к стандартному диммеру лампы накаливания.

    Мощность:

    Важно учитывать количество потребляемой мощности для уменьшения яркости, чтобы не перегружать диммер. Диммерные переключатели можно приобрести с разным шагом, например 450, 600, 800 или 1000 Вт. Для справки: если вы хотите затемнить комнату с помощью встраиваемых светильников 8 x 100 Вт, вам нужно установить диммер на 1000 Вт, чтобы обеспечить некоторый буфер.

    Тип:

    • 3-сторонние – диммеры, которые позволяют использовать 3-стороннюю проводку, позволяют подключать переключатель диммера к другим диммерам для обеспечения нескольких станций управления.Они подходят, когда вы хотите, чтобы 2 переключателя управляли одним осветительным прибором.
    • Однополюсный – Стандартные диммеры, которые подключаются к стандартной цепи, обеспечивая плавное равномерное диммирование по длине цикла диммирования. Эти диммеры не обладают характеристиками трехстороннего освещения.
    Беспроводная связь:

    Беспроводные диммеры позволяют затемнять определенное устройство по беспроводной сети с помощью инфракрасного излучения или других технологий. Эти усовершенствованные диммеры будут работать с совместимыми устройствами.

    Цвет:

    Выбирая цвет для диммеров, руководствуйтесь вашими личными предпочтениями. Подбор цвета стен в большинстве случаев может затруднить поиск регулятора яркости при плохом освещении. Поэтому владельцы домов нередко устанавливают диммеры контрастного цвета, чтобы добавить визуальной привлекательности и повысить вашу способность найти переключатель, когда он вам больше всего нужен. Кроме того, важно учитывать, нужна ли вам светодиодная индикация, которая доступна на многих диммерах, доступных здесь, в Westside Wholesale.

    Дополнительная помощь:

    Если вам нужен профессиональный совет по выбору диммеров, свяжитесь с нашим отделом обслуживания клиентов через чат или по телефону 1-877-998-9378,

    Red Series Dimmer Switch | Z-волна

    Бесплатная доставка на сумму свыше 100 долларов Только в США | У USPS возникают задержки (в редких случаях до 3 недель).

    Диммерный переключатель Red Series (Z-Wave)
    UPC:

    Не требует нейтрального провода (если нейтраль отсутствует, байпас требуется, если нагрузка ниже 25 Вт).

    url-адрес продукта:
    / z-волна-диммер-переключатель-красный-серия /
    вариант нестандартного весла:
    185

    Рекомендуемая производителем розничная цена:

    Было:

    Теперь: 42 доллара США .00

    Зарабатывайте бонусные баллы

    (Вы сэкономили )

    Характеристики

    Характеристики

    Наш бестселлер и фаворит поклонников, диммер Red Series стынет все остальные переключатели с помощью управления сценой, светодиодных уведомлений, отсутствия нейтрального провода, многосторонней настройки и многого другого.

    • Управление сценами

      Управляйте до 15 отдельными сценами. Поддержка кнопок вверх и вниз (1x нажатие, 2x, 3x, 4x, 5x, удержание и отпускание). Нажатие кнопки конфигурации, один раз также является сценой. (Проверьте список совместимых концентраторов ниже, чтобы узнать о поддерживаемых расширенных функциях)

    • Светодиодные уведомления

      Сделайте так, чтобы светодиодная панель меняла цвета или преследовала, мигала, моргала, пульсировала и т. Д., Чтобы уведомлять вас об изменениях, происходящих в вашем доме. Например, дверь гаража остается открытой, система безопасности поставлена ​​на охрану, погода на улице начинает дождь или даже текстовое сообщение.Возможности здесь безграничны. (Проверьте список совместимых концентраторов ниже, чтобы узнать о поддерживаемых расширенных функциях)

    • Простая конфигурация

      Мы создали метод, позволяющий клиентам изменять параметры конфигурации устройств напрямую, используя 3 кнопки на самом устройстве. Отлично подходит для концентраторов, которые не позволяют редактировать параметры конфигурации из своего приложения.

    • Многопозиционная установка

      Коммутатор предоставляет несколько вариантов настройки 3-х и 4-х ходовой цепи.Вы можете выбрать простой переключатель, дополнительный переключатель или даже другой переключатель Inovelli Z-Wave (через прямую ассоциацию).

    • Нейтраль и нейтраль не совместимы

      Идеальное решение для старых домов, в которых может не быть нулевого провода. В некоторых случаях для установок без нейтрали до 25 Вт потребуется байпас (продается отдельно).

    Создано вами

    Создано вами

    • Под капотом

      Сертификация Z-Wave Plus и OTA (беспроводная связь) позволяет нам поддерживать ваш коммутатор в актуальном состоянии и соответствовать требованиям будущего.Добавьте к этому наш Z-Wave Signal Strength Notifier и встроенную кнопку конфигурации , и ваш переключатель настроен на любую индивидуальную настройку, о которой вы только можете подумать. Узнайте больше о технологиях, лежащих в основе наших продуктов (скоро).

    • Ориентировано и одобрено сообществом

      Наши клиенты и сообщество являются главной движущей силой наших продуктов. Все наши продукты, прошедшие этапы исследований и разработок, публикуются на нашем форуме, поэтому члены нашего сообщества могут поделиться своими идеями и предложениями! Это позволяет нам создавать поистине удивительные продукты, которые работают в самых разных домах.Ознакомьтесь с нашим сообществом и веткой по продукту и устройствам здесь.

    • Наши бета-тестеры – лучшие

      Мы вручную выбираем наших бета-тестеров из нашего сообщества. Люди, которых мы знаем, могут протестировать наши продукты в максимальной степени, и которым мы доверяем, они будут честны и откровенны в отношении того, как мы можем улучшить. К счастью, наши бета-тестеры стали одними из наших самых больших вдохновителей, помогая нам создавать продукты, которые у нас есть сегодня.

    Совместимые концентраторы

    Совместимые концентраторы

    Ищете информацию по настройке нового коммутатора? Выберите концентратор ниже, чтобы перейти к инструкциям по установке, обработчикам устройств или драйверам.
    Расширенные функции доступны только в SmartThings, Hubitat, Home Assistant и HomeSeer.

    Обработчики

    SmartThings разблокируют специальные функции вашего устройства. Следуйте инструкциям, чтобы вывести свое и без того милое устройство на новый уровень!

    Учить больше

    Найдите инструкции по установке и настройке для сопряжения диммерного переключателя LZW31-SN Red Series с Hubitat.

    Учить больше

    Все, что вам нужно, чтобы подключить диммерный переключатель LZW31-SN Red Series к Home Assistant! Перейдите по ссылке, чтобы начать.

    Учить больше

    Все в одном месте – все необходимое для настройки диммерного переключателя LZW31-SN Red Series для сайта Alarm. com. Нажмите здесь что бы начать.

    Учить больше

    Все, что вам нужно для сопряжения диммерного переключателя LZW31-SN серии Red с Ezlo Innovation! Перейдите по ссылке, чтобы начать.

    Учить больше

    Инструкции по установке и настройке для диммерного переключателя LZW31-SN серии Red для HomeSeer. Щелкните. Следовать. Начать!

    Учить больше

    Обзоры

    33 отзыва

    Написать рецензию
    • 5
      Диммерный переключатель серии Red

      Автор: Керри Пенленд, 19 октября 2021 г.

      Лучший диммер, который у меня когда-либо был. Мне очень нравится визуальный индикатор, и, что самое главное, они нравятся моей жене.

    • 5
      Именно то, что я хочу

      Размещенно Стивеном 15 октября 2021 г.

      Я перепробовал огромное количество продуктов для умного дома, и я думаю, что это лучшие устройства, если вы хотите справиться с эксцентриситетом z-wave.Я использую их буквально по всему дому, и у меня ни разу не было ни одной неисправности после нескольких лет ежедневного использования. – Работает локально, никакой облачной ерунды, которая через год перестанет работать. – Выглядит как обычный выключатель света и действует так же. Не смущает гостей. – Компания поддерживает хабы с открытым исходным кодом (Home Assistant и т. Д.) – Достаточный размер, помещается в стандартные коробки выключателей света, даже две в коробке на 2 группы. – Коммутатор имеет очень дискретное физическое отключение питания, встроенное в лицевую панель.Это очень хорошая функция безопасности, которую я никогда больше нигде не видел, и она делает сброс переключателя очень простым. – Сообщает точные данные об использовании энергии. – На устройстве доступно множество настроек (автоматическое выключение, скорость изменения яркости и т. Д.) – * Все * о них четко задокументировано. Документация написана таким образом, чтобы обычный человек мог понять, используя стандартную грамматику. – Несколько лопаточных прессов можно настроить для других целей. Так много продуктов для умного дома притворяются волшебными устройствами, которые вы просто подключаете, а потом они творит чудеса. На самом деле ничего подобного нет, и для того, чтобы все наладить, нужно потрудиться. Этот продукт не претендует на то, что не может делать, и я желаю, чтобы каждая компания в мире вела себя подобным образом.

    • 5
      Диммеры серии Red

      Автор: Кори Леклер, 2 октября 2021 г.

      Несомненно, лучшие диммеры на рынке, отличные инструкции по установке – это отличная возможность дождаться появления контроллеров вентиляторов, поскольку они следующие в списке.

    • 5
      Большой диммер

      Размещенно Троем 29 сентября 2021 г.

      Я пробовал несколько диммеров, у некоторых нет функций, у некоторых мерцает свеча на низких уровнях затемнения, но этот диммер не страдает ни одной из этих проблем.Регулировка яркости работает отлично, с постоянным постоянным светом светодиодных ламп и магнитным низковольтным освещением даже при очень низких уровнях затемнения. Система уведомлений работает хорошо, время отклика хорошее и быстрое.

    • 5
      КУПИТЬ ИХ

      Автор: Крис Блэк, 5 июня 2021 г.

      Это, без сомнения, лучшие интеллектуальные переключатели на рынке. Удивительно то, что они также являются наименее дорогим вариантом (среди других переключателей Z-Wave), даже с недавним повышением цен, которое, на мой взгляд, более чем справедливо, учитывая то, что Inovelli предоставляет своим клиентам. Я использую Home Assistant, и все прошло гладко и гладко. Коммутаторы подключаются к USB-накопителю Z-Wave за считанные минуты. Они очень отзывчивы и бесконечно настраиваемы – идеально подходят для таких, как я, кто любит возиться и строить вещи именно так, как мне нравится, но не дотягивает до «пайки и макетов» (например, Sonoffs и Shellys в стенах… но, если честно, переключатели Inovelli работают лучше и работают по принципу «включай и работай»). Также совершенно очевидно, что Эрик и другие основатели / руководители Inovelli очень заботятся о своих продуктах и ​​хотят, чтобы у людей был большой опыт работы с ними. Подробные инструкции можно найти в руководстве, на их веб-сайтах, на форумах (как здесь, так и на форумах HA, и, я полагаю, на других форумах по программному обеспечению smarthome). У меня были проблемы с программированием сцен, и через час или два и несколько сообщений на форумах у меня все было готово и работало, и большинство проблем было моей ошибкой, потому что я пропустил пару шагов по их настройке.Прочтите руководство, и все будет в порядке. Inovelli отзывчивый, с ним приятно работать, и я стал таким большим поклонником только за последние несколько месяцев, что перестраиваю весь свой дом, чтобы использовать переключатели Inovelli (за исключением нескольких дополнительных переключателей GE для 3- и 4-позиционных переключателей). схем, чтобы сэкономить несколько долларов). Если вы хотите купить переключатель Z-Wave, купите его и купите сейчас! Они настолько востребованы, что их распродаются чаще, чем хотелось бы (это, наверное, моя единственная, очень небольшая жалоба на Иновелли 🙂

    • 5
      Превосходно

      Автор: Питер Роббинс, 19 марта 2021 г.

      Просто работает! Простота установки, простота настройки в самых разных конфигурациях и стабильная работа.

    • 5
      Результаты испытаний

      Размещено Number14 11 марта 2021 г.

      Наш семейный бизнес устанавливает автоматизированные системы освещения более 28 лет.Чтобы протестировать эту линейку, мы добавили эти переключатели к нашей тестовой стене с более чем 100 другими переключателями света Z-wave от других производителей. Затем мы провели много тестов. Продукция Inovelli всегда на высоте! Отличные переключатели!

    • 5
      Диммер отличный

      Автор: Логан Маллет, 3 марта 2021 г.

      Этот диммер прекрасно подходит для нашей установки, отлично работает с умными лампочками! Мне только жаль, что aux paddle не работал и со сценами.На данный момент закончил соединять 3 из них вместе.

    • 5
      Большой диммер

      Размещено Чейзом 5 февраля 2021 г.

      Множество функций для настройки и отлично работает с Hubitat

    Поддержка
    Наша компания
    Подписывайтесь на нас
    Подпишитесь на нашу рассылку новостей
    © 2021 Inovelli
    4225 Вт. Люкс E на главной улице Каламазу, Мичиган, 49006

    Спецификация | Диммер – Красная серия (Gen 2) | LZW31-SN

    • Дом
    • База знаний
    • Билеты

    Важность совместимости диммеров и ламп

    Заинтересованы ли вы в покупке диммеров для управления освещением?

    Диммеры

    могут обеспечить множество преимуществ, таких как помощь в создании атмосферы, позволяя вам регулировать уровень освещенности, они снижают потребление энергии, что позволяет вашим лампам работать дольше, и они могут помочь снизить ваши счета за электроэнергию. В связи с широким разнообразием ламп, доступных в настоящее время на рынке, важно с умом выбирать диммер, поскольку не все диммеры предназначены для управления всеми типами ламп. Если диммеры и лампы несовместимы, вы будете испытывать мерцание и дрожание света, ограниченный диапазон затемнения, медленный запуск и непостоянное освещение. Чтобы избежать этих проблем, важно знать особенности доступных типов диммеров и сравнивать их с вашими потребностями и типом лампы, которую вы хотите использовать.

    Тип диммера

    Когда использовать

    Универсальный

    Универсальные диммеры

    предназначены для управления лампами накаливания, галогенными лампами, светодиодными лампами с регулируемой яркостью и лампами CFL с регулируемой яркостью.Они обеспечивают полное затемнение, плавный запуск и устраняют мерцание и трепет света. При использовании светодиодных или CFL ламп с диммером убедитесь, что на упаковке лампы указано, что она ДИММИРУЕТСЯ. Большинство производителей диммеров и ламп предоставляют информацию о совместимости ламп на своих веб-сайтах, на которые можно ссылаться, чтобы убедиться, что выбранная марка / тип диммера будет правильно работать с выбранной лампой.

    Лампа накаливания / галоген

    Лампы накаливания / галогенные диммеры предназначены для управления лампами накаливания и галогенными лампами.Они не предназначены для управления лампами LED и CFL, а также лампами LED и CFL с регулируемой яркостью, и их использование для этого может привести к непостоянной или ограниченной производительности. Кроме того, диммеры для ламп накаливания не включены в список безопасности Underwriters Laboratories (UL) для управления светодиодными и CFL-лампами, а также для светодиодных и CFL-ламп с регулируемой яркостью.

    Электронный диммер низкого напряжения (ELV)

    ELV Диммеры управляют электронными низковольтными трансформаторами (ELV) и регулируемыми светодиодными источниками питания, такими как те, которые используются в дорожном освещении ELV, под освещением шкафов и светодиодными лентами. Для установки диммеров ELV требуется нейтральный провод.

    Магнитный низковольтный диммер (MLV)

    Диммеры

    MLV подходят для встраиваемых светильников, которые чаще всего имеют низкое магнитное напряжение. Низковольтные магнитные фонари обычно больше и тяжелее электронных.

    Флуоресцентный

    Люминесцентные диммеры управляют только люминесцентными приборами, в состав которых входят люминесцентные лампы с быстрым запуском и диммерные балласты.

    Диммеры высокой мощности

    Диммирующие устройства, специально разработанные для управления освещением высокой мощности, обычно 1000 Вт. Однако рекомендуется использовать диммер мощностью 1000 Вт для управления любым освещением мощностью более 600 Вт. Это могут быть большие люстры или встроенное освещение, которое управляет несколькими лампами общей мощностью более 600 Вт.

    Датчик затемнения

    Это инновационное устройство сочетает в себе контроль уровня освещенности диммера с экономией энергии и удобством датчика движения.Он совместим с регулируемыми светодиодами, регулируемыми CFL, лампами накаливания и галогенными лампами.

    Горячие диммерные переключатели – Structure Tech Home Inspections

    Вы когда-нибудь касались рукой переключателя диммера и замечали, что некоторые из них сильно нагреваются? Я делал это много раз, осматривая дома, и всякий раз, когда я делаю это, я ищу причину жары. Иногда ничего, но иногда я нахожу перегруженный диммер, который создает опасность возгорания.

    Чтобы выяснить, не перегружен ли диммерный переключатель, вы просто складываете мощность регулируемых ламп и сравниваете ее с номинальной мощностью на диммерном переключателе. Большинство диммерных переключателей рассчитаны на 600 Вт, и это значение можно найти прямо на передней панели диммерного переключателя, под крышкой.

    На фотографии выше вы видите номинальную мощность 600 Вт, а также номинальную мощность 500 и 400 Вт. Когда два из этих диммерных переключателей устанавливаются рядом друг с другом, маленькие металлические выступы необходимо отломать с одной стороны каждого диммера, и общая допустимая мощность будет уменьшена или «понижена». На фото ниже язычки сняты с одной стороны каждого диммера, что снижает максимально допустимую мощность каждого диммера до 500 Вт.

    Если требуется большая мощность, можно установить специальные диммерные переключатели, рассчитанные на более высокую мощность. Например, Lutron продает линейку диммерных переключателей мощностью 1000 Вт каждый, и эти диммерные переключатели не занимают больше места в электрической коробке, чем стандартный диммерный переключатель на 600 Вт. Хотя это много ватт, это не такая уж редкость. Я действительно встречал несколько люстр с двенадцатью лампами, которые рассчитаны на лампочки мощностью 60 Вт; 720 Вт для одного прибора.

    Возвращаемся к температуре

    Если вы приложите руку к накладке, и она станет горячей, это проблема? Я начал больше думать об этом, когда однажды осматривал дом в Плимуте, когда обнаружил восемь 65-ваттных лампочек, управляемых диммером, который был установлен рядом с другим диммером.Это было то, что изображено выше. Другими словами, диммер управлял 520 Вт, но был рассчитан только на 500 Вт. Крышка была очень горячей, поэтому я вытащил один из винтов крышки и воткнул термометр в отверстие. Было 145 градусов.

    Из любопытства я поставил небольшой эксперимент, чтобы лучше понять, как перегрузка диммерного переключателя повлияет на его температуру. Это должно быть само собой разумеющимся, но я все равно скажу: d не пробуйте это дома. Вы можете поджечь свой дом, получить удар током или ваша жена может удивиться, почему вы проводите какой-то глупый эксперимент вместо того, чтобы помогать по работе во дворе. Не спрашивайте, откуда я знаю.

    Я установил диммер на 600 ватт в моноблок, 18 кубических дюймов, и выключил его. Конечно, есть множество переменных, которые не учитывает в этом небольшом эксперименте, например, коробка не устанавливается внутри стены, не устанавливается крышка и т. Д., Но этого было достаточно для меня, чтобы сделать несколько сравнения, которые на самом деле все, что я искал. Я включил диммер на полную яркость и измерил температуру, воткнув термометр в отверстие для винта на крышке; это казалось хорошим способом получить постоянную температуру.

    С диммером на 600 Вт, работающим на полных 600 Вт света, температура поднялась до 135 градусов. При мощности 750 Вт диммер поднялся до 158 градусов. Затем я протестировал диммер на 1000 Вт с полной мощностью 1000 Вт. Это то, что заставило меня улыбнуться: температура поднялась ровно до 135 градусов.

    А как насчет светодиодных ламп?

    Обычные диммерные переключатели для ламп накаливания следует использовать только с лампами накаливания. Если вы используете диммер для ламп накаливания со светодиодными лампами, они могут мигать.Чтобы узнать разницу, снимите крышку и прочитайте мелкий шрифт. В приведенном ниже примере показан диммер, предназначенный для ламп накаливания, КЛЛ и светодиодных ламп.

    Заключение

    Правильно установленный, полностью загруженный диммерный переключатель может сильно нагреваться на ощупь. Это не обязательно проблема, но когда переключатели диммера нагреваются, стоит проверить номинал переключателя диммера и мощность, проходящую через диммер, чтобы убедиться, что переключатель диммера не перегружен. Я обнаружил, что температура поверхности в диапазоне 130 ° вызывает беспокойство, если предположить, что температура окружающей среды составляет около 70 °.

    Между прочим, этот пост посвящен новым диммерным переключателям с лампами накаливания, которые сильно нагреваются от света при максимальной яркости. Старые диммеры делали наоборот; они бы стали горячими при самом тусклом свете.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
