10 лучших производителей автоматических выключателей – рейтинг 2020

Место

Наименование

Характеристика в рейтинге

1	ABB	Лучшее качество. Высокие технологии
2	Schneider Electric	Широкий ассортимент
3	Legrand	Самый популярный бренд
4	General Electric	Надежность и долговечность
5	CHINT	Крупнейший китайский бренд

1	КЭАЗ	Лучшее сочетание цены и качества
2	IEK	Самые доступные цены
3	КОНТАКТОР	Европейское качество
4	DEKraft	Самый молодой отечественный производитель
5	СВЕТОЗАР	Самый широкий ассортимент электротехнической продукции

Одним из важнейших элементов любой электрической сети является автоматический выключатель.

Простым обывателям приходится знакомиться с этим прибором во время строительства частного дома, дачи или при модернизации электропроводки в квартире. Попав в магазин, начинающему электромонтажнику не мудрено растеряться от представленного ассортимента. Как же выбрать подходящий автомат для своего дома или квартиры?

• В первую очередь важно правильно определить тип автоматического выключателя. Двухполюсные модели ставятся перед счетчиком, с их помощью можно полностью обесточить дом. Для ввода нужны приборы номиналом 32 или 40 А. Однополюсные автоматы ставятся на разные линии электропроводки. Под освещение выбираются 16-амперные приборы, а для розеточной группы лучше купить аппараты с номиналом 25 А.
• Автоматы с одними и теми же параметрами могут существенно отличаться ценой. Все дело в бренде, дороже всего стоят изделия из Европы и США, доступностью привлекают покупателей китайские и российские фирмы.

В наш обзор попали лучшие отечественные и зарубежные производители автоматических выключателей.

На окончательное распределение мест в рейтинге оказало влияние мнение профессиональных электриков и отзывы российских потребителей.

Лучшие зарубежные производители автоматических выключателей

Среди зарубежных компаний наибольшей популярностью на российском рынке пользуются европейские бренды. Пытаются конкурировать с ними отдельные американские и китайские производители.

5 CHINT

Крупнейший китайский бренд
Страна: Китай
Рейтинг (2020): 4.6

Лидирующие позиции на китайском рынке занимает бренд CHINT. Акции этой компании котируются на мировых фондовых биржах, что подтверждает серьезные намерения торговой марки. В ассортименте имеются тысячи наименований электротехнических изделий. Из достижений китайского производителя следует отметить Национальную награду контроля качества, а также звание “Китайская известная марка”, которое присвоено за серию универсальных и силовых автоматов.

Есть у китайского производителя и слабые стороны. В первую очередь специалисты отмечают неразвитую дилерскую сеть в России. Поэтому не во всех регионах удастся купить продукцию этого бренда. Электрики успели оценить компактность и стильный дизайн автоматов CHiNT DZ47-60, которые представлены в разных исполнениях. Они неплохо зарекомендовали себя в бытовых сетях отечественных пользователей.

4 General Electric

Надежность и долговечность
Страна: США
Рейтинг (2020): 4.7

Лучшими автоматическими выключателями в плане надежности и долговечности считаются модели американской компании General Electric. Высокое качество продукции позволяет бренду из США конкурировать в разных точках мира. Россия не является исключением. На форумах пользователи часто спорят, какой автомат лучше, Legrand или General Electric. И по качеству, и по цене эти бренды сопоставимы, но найти продукцию американского производителя в нашей стране сложнее.

Поэтому компания располагается несколько ниже в рейтинге.

Что касается ассортимента, то на российском рынке встречаются воздушные автоматические выключатели Power Break II, модели в литом корпусе Record Plus, а также модульное оборудование с креплением на дин-планку. Потребители лестно отзываются о бесперебойной работе автоматов в течение многих лет. Недовольство вызывает скудный ассортимент продукции в торговой сети.

3 Legrand

Самый популярный бренд
Страна: Франция
Рейтинг (2020): 4.8

Очень хорошо известна на отечественном рынке электротехнических изделий продукция французской компании Legrand. О популярности автоматических выключателей этого бренда можно судить по многочисленным отзывам и комментариям на тематических форумах. Legrand неизменно фигурирует в лидерах различных рейтингов, а многие эксперты называют торговую марку лучшим европейским производителем. Компания работает в 90 странах мира, поставляя около 230 тысяч наименований продукции. В багаже производителя имеется более 3,8 тысяч запатентованных разработок.

Профессиональные электрики объясняют популярность бренда высоким качеством продукции, которая выпускалась на протяжении десятилетий. А вот в последнее время встречается и бракованная продукция, и откровенный контрафакт. Недостатком автоматов Legrand остается высокая цена.

2 Schneider Electric

Широкий ассортимент
Страна: Франция
Рейтинг (2020): 4.9

Продукция французской компании Schneider Electric хорошо известна в разных странах мира. Бренд представил широкий ассортимент своей электротехники в России. В нашей стране успешно работает 5 производственных площадок и несколько логистических центров. Концерн предлагает не только розетки и автоматические выключатели, но и системные решения оснащения предприятий электротехнической продукцией. Отечественные потребители с разными доходами могут выбрать для своей электросети подходящий автомат.

Электрики рекомендуют владельцам квартир и частных домов однофазные 16-амперные автоматы серии EASY 9, которые удачно сочетают доступность и качество. Выключатели надежно монтируются на дин-рейку, а электрические провода фиксируются зажимными болтовыми контактами. Автомат моментально срабатывает при превышении указанного диапазона. Бренд заслуженно занимает место в тройке лидеров нашего рейтинга.

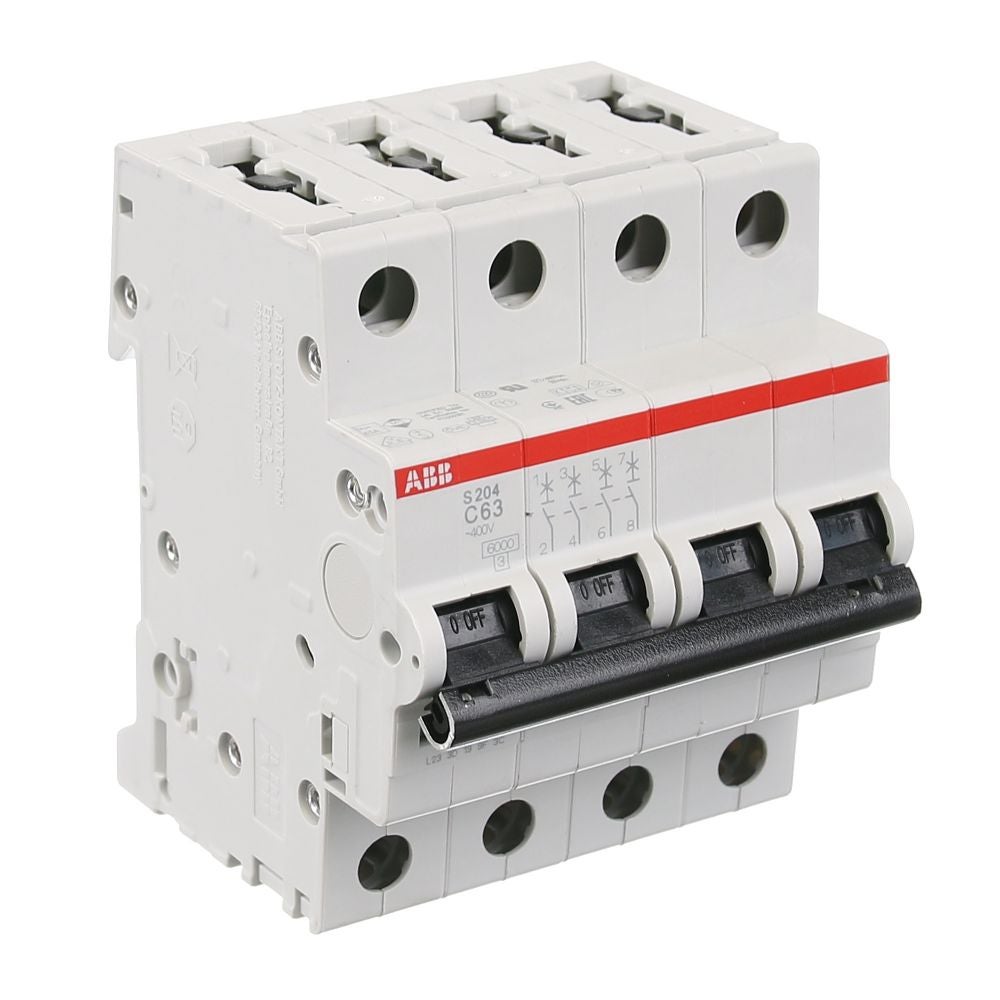

1 ABB

Лучшее качество. Высокие технологии
Страна: Швеция-Швейцария
Рейтинг (2020): 4.9

Ведущие позиции на рынке электротехники занимает шведско-швейцарская компания ABB (Asea Brown Boveri Ltd). Бренд появился в 1988 г, когда произошло объединение двух известных производителей Asea (Швеция) и Brown, Boveri & Cie (Швейцария). Сегодня основные производственные площадки расположены в Германии, филиалы имеются во многих странах, в том числе и в России.

С конвейера ABB сегодня выходит несколько десятков электротехнических видов продукции. Автоматические выключатели отличаются безупречным качеством и долговечной работой. Этого удалось достичь сотрудникам фирмы благодаря уникальным разработкам и высококачественным технологиям. Основным недостатком является высокая цена. Но лучший автомат не может быть дешевым. Это понимают многие отечественные пользователи, отдавая предпочтение однополюсным автоматам Sh301 25А 4,5кА и Sh301L B16 4.5кА.

Лучшие отечественные производители автоматических выключателей

Славные традиции в области производства электротехнических изделий имеют некоторые отечественные компании. Благодаря сотрудничеству с зарубежными корпорациями продукция российских предприятий становится конкурентоспособной.

5 СВЕТОЗАР

Самый широкий ассортимент электротехнической продукции
Страна: Россия
Рейтинг (2020): 4. 6

Российский бренд СВЕТОЗАР предлагает отечественному покупателю широкий ассортимент электротехнической продукции. В каталоге присутствуют автоматические выключатели для бытового применения, есть модели для промышленности и энергетической сферы. Под этой торговой маркой реализуются осветительные приборы, низковольтное оборудование и изделия для электромонтажа. Отличительной чертой предприятия СВЕТОЗАР является выпуск продукции в соответствии с требованиями ГОСТов. Надежность и безопасность электротехнических изделий подтверждается сертификатами Ростеста.

Популярностью у владельцев квартир и частных домов пользуются однополюсные выключатели из серии Премиум. Они выпускаются в разных исполнениях, начиная с 6-амперных моделей и заканчивая серьезными автоматами 63 А. Профессиональные электрики пока настороженно наблюдают за работой этих приборов, однако негативных отзывов на тематических форумах не так уж и много.

4 DEKraft

Самый молодой отечественный производитель
Страна: Россия
Рейтинг (2020): 4. 6

Совсем недавно появился на отечественном рынке электротехнических изделий бренд DEKraft. Однако эксперты успели заменить прогресс в деятельности компании. Чтобы заинтересовать покупателя, производитель изначально предлагал низкие цены. Нередко снижение себестоимости негативно сказывалось на качестве товара. Об этом свидетельствуют отзывы электриков и пользователей. Сегодня компания уделяет больше внимания качеству, применяя на производстве проверенное сырье и современные технологии. Низковольтная продукция применяется в частном домостроении, в офисных и гостиничных комплексах, в лечебных учреждениях, на промышленных объектах и т. д.

По отзывам пользователей можно судить об улучшении качества продукции этого молодого отечественного бренда. Лучше стал пластик, который не ломается при экстремальном затягивании. При этом пропорционально повышается и цена изделий DEKraft.

3 КОНТАКТОР

Европейское качество
Страна: Россия
Рейтинг (2020): 4. 7

Высоким качеством выделяется на фоне отечественных производителей электротехники продукция бренда КОНТАКТОР. Объясняется это тем, что завод принадлежит известной французской компании Legrand. На предприятии работает жесткая система контроля качества, начиная с закупки сырья и заканчивая конечным продуктом. Несмотря на достаточно высокую цену, отечественные потребители все чаще отдают предпочтение этому бренду. История Ульяновского завода началась в 1941 г, когда многие промышленные предприятия были переброшены с европейской части страны за Урал. Сегодня фирма на равных конкурирует с лучшими мировыми производителями.

В каталоге отечественного производителя можно найти как однополюсные выключатели для бытового применения серии ВА47, так и трехполюсные модели (ВА 04-35 Про) с номинальной отключающей способностью 18 кА.

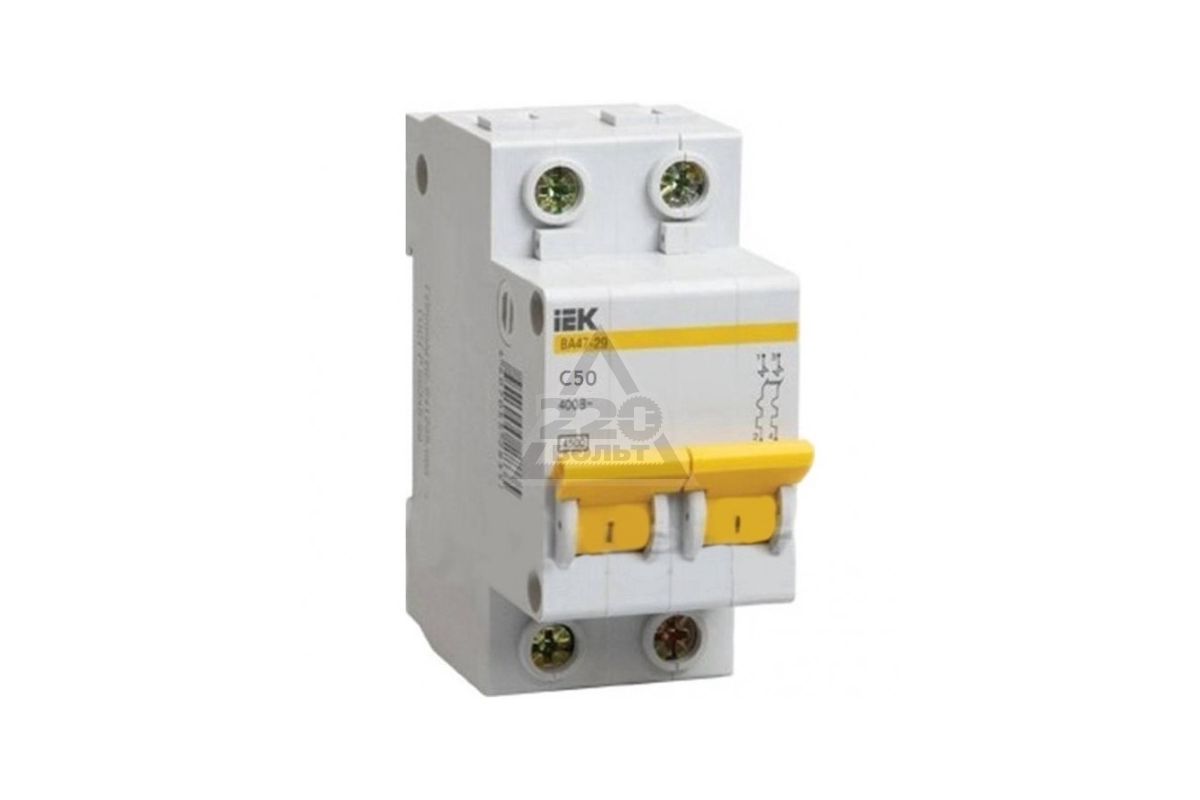

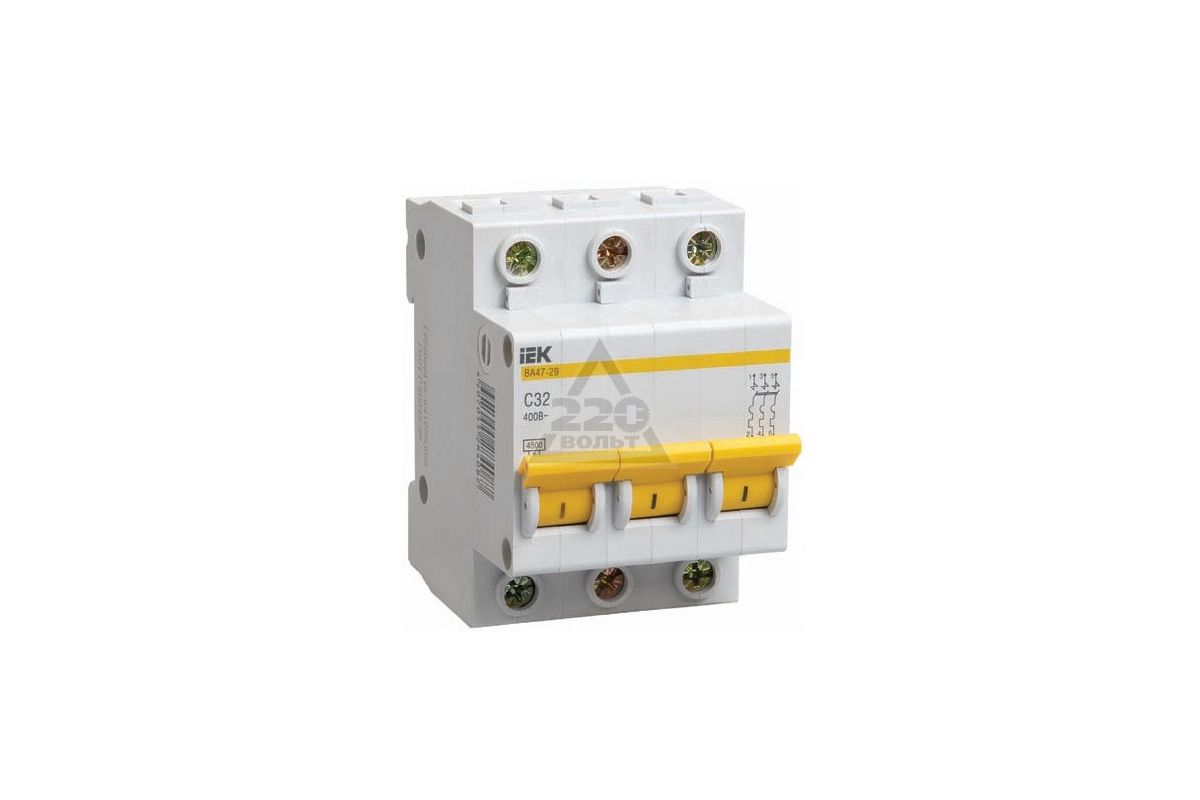

2 IEK

Самые доступные цены
Страна: Россия
Рейтинг (2020): 4. 7

Российские автоматические выключатели IEK выгодно отличаются от конкурентов доступной ценой. Торговая марка объединяет несколько фирм, которые занимаются разработкой, внедрением и продажей электротехнической продукции. Автоматы под брендом IEK можно встретить в квартирах и частных домах, в промышленном секторе, в энергетике, транспорте и т. д. Компания может похвастаться тем, что дважды становилась обладателем звания “Марка №1 в России” в номинации “Электротехника”. Производитель постоянно работает над улучшением качества своей продукции, учитывая мнение специалистов и потребителей.

А работать есть над чем. Пользователи часто жалуются на бракованную продукцию, которая попадает в торговую сеть. Одной из популярных проблем является выход корпуса из строя. Обычно это происходит во время затягивания прижимных винтов.

1 КЭАЗ

Лучшее сочетание цены и качества
Страна: Россия
Рейтинг (2020): 4. 8

Хорошее сочетание ценовой доступности и качественного изготовления предлагает потребителю отечественный бренд КЭАЗ. На Курском электроаппаратном заводе работает около 2000 человек, которые и разрабатывают новые электротехнические изделия, и внедряют их в серийное производство. Эксперты хвалят продукцию компании за надежность. Автоматические выключатели закупают не только домовладельцы, они ставятся на промышленных предприятиях, на кораблях и подлодках ВМФ России, в электропоездах, на ТЭЦ, АЭС и т. д. Популярность бренда не осталась без внимания недобросовестных производителей, которые наладили выпуск контрафактной продукции. Сотрудники предприятия своевременно оповещают о появлении подделок на официальном сайте.

Примером доступности и надежности является однополюсный автомат ВМ63. Достойное качество подтверждается 2-летней гарантией от производителя.

Обновлено: 16-10-2018

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Лучшие производители автоматических выключателей (стоимость)

При ремонте или сооружении любой конструкции возникает необходимость в монтаже электросети, которая обеспечит подачу электроэнергии и освещение в помещениях, с помощью розеток даст питание всем необходимым электроприборам. Но для того чтобы эта сеть прослужила как можно дольше, она нуждается в защите и наряду с новыми кабелями устанавливаются такие приборы, как автоматы, гарантирующие безопасность и находящихся в доме людей, и дорогостоящих электроприборов.

Что такое автоматический выключатель?

Автоматический выключатель — это устройство, предназначенное для включения или отключения тока в цепи, предохраняющее электрическую цепь от перегрузок, замыкания, перегрева. Другими словами, если в помещении происходит короткое замыкание или чрезмерный нагрев провода это устройство отключит напряжение, чем обесточит электросеть и предотвратит поражение людей электрическим током, выход из строя дорогих бытовых электроприборов или же не допустит возгорания и распространения огня. Приборы-автоматы устанавливаются во всех схемах без исключения, так как это необходимо для безопасного использования электроэнергии.

Читайте также статью ⇒ Что такое вводной автоматический выключатель?

Автовыключатель модели IC60N на 16 А производства компании Schneider Electric

Критерии выбора автоматических выключателей

Для того чтобы выбрать нужный автоматический выключатель необходимо прежде всего, знать их разновидности и чем они могут различаться. Основными критериями являются:

• Номинальный рабочий ток. Это параметр означает, при каком значении тока автомат сможет работать без отключения.
• Номинальное напряжение. Этот параметр показывает нормальную работу устройства при определенном напряжении;
• Ток короткого замыкания. Это параметр указывает, при какой величине тока произойдет сработка защиты и устройство сработает на отключение;
• Число полюсов. В электросети напряжение может быть однофазным или трехфазным. Соответственно выключатели могут быть однофазными или трехфазными.

Расшифровка маркировки входящих в электроцепь элементов, схематичное изображение которой представлено на корпусе каждого прибора

Читайте так же статью ⇒ Как выбрать автоматический выключатель.

Для того чтобы выбрать автомат, который действительно подходит в конкретную электроцепь, его параметры подбирают исходя их сечения проводов, рассчитывающееся в зависимости от нагрузки на них.

Для этого путем расчетов вычисляется мощность всех приборов, которые будут находиться в помещении или в доме в целом. От полученной нагрузки, с помощью таблицы можно выбрать необходимое сечение кабеля.

Таблица для определения требуемого сечения токоведущих жил в зависимости от нагрузки

Важно помнить, что сечение кабеля и его диаметр — это разные параметры. Такая ошибка часто встречается при его выборе. Диаметр кабеля замеряется с помощью штангенциркуля, а сечение вычисляется с помощью формулы

Формула, при помощи которой легко определяется необходимая площадь сечения кабеля

После того как сечение провода было выбрано, следует определиться с подходящим автоматом по мощности. С помощью таблицы это сделать не составит большого затруднения.

Подбор автомата, наиболее подходящего для конкретных условий эксплуатации, выполняется в соответствии с таблицей

От чего зависит стоимость?

На сегодня на рынке электроприборов существует большое количество автоматов. Стоимость этих приборов зависит от некоторых факторов.

Первое что нужно отметить это фирма-производитель. Существует много производителей, но есть и такие которые производят свою продукцию уже довольно долгое время и пользуются популярностью. Цена на такие приборы будет немного выше других.

Совет №1: У фирм-новичков стоимость автоматов будет немного снижена, так как продукция пока еще не набрала популярности и не заслужила устойчивого доверия у потребителя.

Вторым фактором является качество автоматических выключателей.

Качественный автомат способен действительно защитить электросеть в отличие от подделки, которая зачастую служит простым выключателем. На качественную продукцию цена всегда будет выше.

Многие мастера при монтаже всегда отдают предпочтение именно качественной продукции, так как это гарантия хорошо выполненной работы.

Третьим фактором, влияющим на стоимость, являются характеристики автоматического выключателя. Основным показателем, который влияет на стоимость это мощность и количество фаз, которые он будет отключать.

В стоимость автоматического выключателя входят также и другие составляющие такие, как например, транспортировка, но это незначительно влияет на конечную цену приборов.

Рейтинг ТОП-10 автовыключателей российского производства

Среди российских производителей автоматических выключателей можно также найти фирмы, которые пользуются популярностью у про. Основной особенностью всех автоматических выключателей произведенных в России есть то, что их цена зачастую на порядок ниже европейских аналогов.

• КЭАЗ. Эти приборы изготавливает завод, который расположен в Курской области. Качество этих автоматов оценивается выше среднего, но и стоимость их также невысока, что позволяет их использовать для любых электротехнических работ.
• IЕК. Эта российская фирма-производитель. Производит довольно неплохую продукцию, единственным большим минусом является то, что при затягивании болтов, которые фиксируют кабель в большинстве случаев расходится корпус самого автомата. Это значительный недостаток при монтаже.
• КОНТАКТОР. Автоматы этого бренда всегда считались качественным и надежным продуктом, поэтому их популярность вполне оправдана и проверена. Стоимость таких приборов сравнивается с европейскими аналогами.
• Эта фирма-производитель относительно недавно вышла на рынок электропродукции. Ее качество оценивается примерно на 50%, но и стоимость этих приборов также не высокая. Автоматы этой фирмы используются в строительстве многоэтажных домов.

Автоматические выключатели DEKraft несмотря на относительно недавнее появление на рынке, успели заслужить хорошую репутацию и доверие потребителей

• НОВО ВЯТКА. Фирма-производитель, которая вполне пригодна для использования и пользуется популярностью в своем регионе.
• КОРЕНЕВО. Автоматы этого завода производителя можно встретить во всех магазинах. Этот завод изготавливает электротехнику довольно долгое время, поэтому качество оценивается как выше среднего.
• АНГАРДСКИЙ ЗАВОД. Предприятие, которое специализируется на автоматических выключателях. Отзывы о его продукции самые разнообразные, поэтому такие автоматы так же пользуются популярностью.
• ДАВНОГОДСКИЙ ЗАВОД. Продукция этого завода пользуется большим спросом как и в России так и за рубежом. Автоматы производятся хорошего качества с приемлемой ценой.
• СТЕКОНИТ. Фирма-производитель, которая на рынке электротехники уже давно и ее продукция пользуется большим спросом.
• ТУЛАМОНТАЖАВТОМАТИКА. Эта компания известна давно и пользуется популярностью.

Рейтинг ТОП-5 китайских производителей

Большая доля автоматических выключателей производиться именно в Китае. Производятся они в основном ручным способом, поэтому не всегда их качество может сравниться с европейскими фирмами. Но, все же, стоит отметить несколько произвлодителей, которые можно встретить на нашем рынке, и их работа может считаться вполне удовлетворительной.

1. China Electrics;
2. IEK;
3. EKF;
4. АТРИОН;
5. ЭТП.

Цена у китайских фирм производителей будет заниженной в большинстве случаев, так как они не всегда могут производить качественную продукцию.

Но также стоит отметить тот факт, что некоторые европейские фирмы строят свое производство именно в Китае. Это обусловлено тем, что в этой стране по себе стоимости изготовить автоматический выключатель будет значительно дешевле. Поэтому на рынке электроприборов всегда можно встретить автоматы с названием европейской фирмы, но со сборкой в Китае.

Как определить подделку или некачественный автомат?

Как ни печально, но подделка автоматических выключателей на сегодня очень частое явление. Это связано с тем, что эти приборы являются достаточно ходовым товаром и на рынке электроники достаточно большая конкуренция.

Самым надежным способом проверки этих устройств является проверка под нагрузкой до полного отключения, но такие опыты, к сожалению, можно провести только в лабораторных условиях.

Конечно же, фирмы которые закупают большие партии автоматов, имеют в своем распоряжении оборудование для проверки, но что же делать простому рядовому покупателю если, к примеру, ему нужно купить два или три автомата?

Выход только один — полагаться на свой опыт, если, конечно же, таковой имеется, или же приобретать приборы только производства определенной компании, которая лучше всех себя смогла зарекомендовать.

Некачественные автоматические выключатели также можно отличить по некоторым внешним признакам, а именно:

• Некачественный прибор, как правило, имеет очень малый вес, так как при его сборке экономились все материалы;
• На качественном приборе присутствует четкая маркировка, чего нельзя сказать о поддельных приборах;
• Одним из эффективных способов отличия качественного автомата от подделки является просмотр его внутренностей.

Для этого нужно внимательно просмотреть в специальное отверстие автомата и если там присутствует биметаллическая пластина расцепителя, то ото означит что автомат уже будет срабатывать при коротком замыкании, а не будет работать просто выключателем света.

Оцените качество статьи:

Топ 10 Лучших автоматов в мире

Несмотря на то, что за последнюю сотню лет тактика боя серьезно изменилась, автоматы по прежнему являются основой любой армии. В этой статье мы рассматриваем различные виды автоматического оружия, многие из которых по сей день используются в вооруженных силах многих стран мира.

1 M4A1 (США)

Калибр 5.56х45 мм, емкость 30 патронов, масса 3,4 кг
Автомат, созданный в США на основе М16А2 изначально для вооружения экипажей боевых машин и расчетов вооружения и военной техники. Несмотря на это, Командование специальных операций США приняло этот автомат в качестве единого для всех американских сил специальных операций. В настоящее время на него переходит и вся Армия США.

2 АК74 (СССР)

Калибр 5.45х39 мм, емкость 30 патронов, масса 3,6 кг
Автомат Калашникова калибра 5,45 мм, разработанный в 1970 году конструктором М. Т. Калашниковым и принятый на вооружение вооруженных сил СССР в 1974 году. Является дальнейшим развитием АКМ.
Автомат отличается высокой надежностью, дешевизной и простотой конструкции.

3 Heckler & Koch G36 (Германия)

Калибр 5.56х45 мм, емкость 30 патронов, масса 3,63 кг
Оружие разработанное в начале 1990-х немецкой компанией Heckler & Koch для замены хорошо известной автоматической винтовки HK G3. С конструктивной точки зрения механика оружия представляет собой вариант винтовки AR-18.

4 FN SCAR (Бельгия)

Калибр 5.56х45 мм, емкость 20, 30 патронов, масса 3,19 кг
Боевая штурмовая винтовка для сил специальных операций — оружейная система, разработанная американским подразделением бельгийской компании FN Herstal. К достоинствам оружия можно отнести высокую модульность и универсальность, высокую точность и кучность стрельбы как одиночными выстрелами, так и в автоматическом режиме, слабая отдача, надежность и неприхотливость в сложных условиях эксплуатации

5 Steyr AUG (Австрия)

Калибр 5.56х45 мм, емкость 9, 25, 30, 42 патронов, масса 3,6 кг
Армейская универсальная винтовка — комплекс стрелкового оружия, выпущенный в 1977 году австрийской компанией Steyr-Daimler-Puch. В данной винтовке применена схема компоновки булл-пап, при которой магазин и затворный узел расположены позади рукоятки управления огнем и спускового крючка. К достоинствам можно отнести высокую надежность, смещенный к прикладу центр тяжести, что позволяет бойцу быстро переносить огонь, хорошая кучность.

6 Tavor TAR-21 (Израиль)

Калибр 5.56х45 мм, емкость 20, 30, 60, 100 патронов, масса 3,27 кг
Штурмовая винтовка модель современного израильского автомата калибра 5,56?45 мм, выпускаемого концерном Israel Weapon Industries. Название автомата происходит от горы Тавор («Фавор» в русской транскрипции), на севере Израиля. Винтовка обладает такими преимуществами: повышенная ударопрочность, точная, компактная, и сравнительно короткая штурмовая винтовка с длинным стволом,  надежное удержание и прицеливание по фронту.

7 Heckler & Koch HK416 (Германия)

Калибр 5.56х45 мм, емкость 20, 30, 60, 100 патронов, масса 3,02 кг
Немецкая винтовка, созданная фирмой Heckler & Koch на основе карабина М4. Первоначально новое оружие должно было стать сменным модулем для установки на любую нижнюю часть ствольной коробки от винтовок M4 или M16, однако позже появились и полнокомплектные автоматы. Название HK416 символизирует преемственность от M4 и M16.

8 Bushmaster ACR (США)

Калибр 5.56х45 мм, емкость 30 патронов, масса 3,18 кг
Комплекс стрелкового оружия разработки американской компании. Подобно бельгийской системе FN SCAR комплекс Magpul Masada обладает модульностью: путем быстрой замены некоторых компонентов можно изменить класс оружия, то есть используемый патрон и длину ствола.
Материал ACR — это полиамидные волокна, из которых корпус сплетен и после покрыт сверху влагозащитным слоем из эластичного пластика, сам корпус рифленый, что не дает ему скользить в руках стрелка. Стволы в Bushmaster ACR быстросменные и толстостенные как в снайперских вариантах.

9 SIG SG 550 (Швейцария)

Калибр 5.56х45 мм, емкость 5, 10, 20, 30 патронов, масса 4,1 кг
Швейцарский автомат, разработанный в 1979-1980 годах на основе SIG SG 540 для замены устаревшей автоматической винтовки SIG SG 510.
Срединное отклонение при стрельбе из SIG SG 550 на дальность 300 м составляет 60-70 мм. Семейство SG 550 зарекомендовало себя как надежное и удобное оружие с высокими боевыми качествами.

10 FAMAS (Франция)

Калибр 5.56х45 мм, емкость 25, 30 патронов, масса 3,61 кг
Штурмовая винтовка разработки оружейного предприятия MAS в Сент-Этьене) — французский автомат калибра 5,56 мм, имеющий компоновку «булл-пап». Неофициальное название — «клерон» (фр. «горн»).
Компактность, высокая кучность боя, очень надежная конструкция.

Характеристики автоматических выключателей, какой бренд выбрать

Выбор автоматического выключателя — один из самых ответственных этапов при подборе комплектующих электросети. В этом подробном материале мы рассматриваем характеристики автоматических выключателей, производителей с точки зрения качества продукции, при этом оцениваем ценовую политику компаний.

Также акцентируем внимание на аппаратах АВ класса: благодаря лояльной стоимости их чаще всего устанавливают дома. Завершает статью краткий ТОП, основанный на качестве автоматических выключателей различных брендов-производителей.

Бренды-производители автоматических выключателей

Самое простое разделение, по которому следует различать бренды в их массе, — это страна-производитель. Рассмотрим главные зарубежные и отечественные компании, представленные на нашем рынке.

Зарубежные бренды

1. ABB — конгломерат швейцарского и шведского производителей, однозначный лидер в мире электротехники. Их выключатели признаны самыми качественными, безопасными и долговечными в мире. Логично, что такая техника стоит денег, однако эти автоматы в домашних условиях, без чрезмерных перепадов и нагрузок, просто вечны. Покупка подобной электротехники делается один раз и навсегда.
2. Legrand — автоматы из Франции. Практически не уступают предыдущему бренду ни качеством, ни ценой. Потому выбор между этими производителями основывается скорее на личных предпочтениях, нежели на технических характеристиках. В условиях домашнего использования они также «бессмертны», как и АВВ.
3. Siemens — это многопрофильный международный концерн, крупнейший в Европе. Они специализируются не только на автоматах, однако список моделей бытового и промышленного назначения радует размахом. При неплохом качестве устройств, цена идет на порядок ниже. Если устроить сравнение качества, отметим, что АББ и Легранд вне конкуренции, но обратите внимание: Сименс — втрое дешевле.
4. General Electric — второй производитель широкого спектра, но только родом из Америки. Их часто сравнивают с Легранд, но продукция Дженерал Электрик по стоимости намного дешевле. При этом качество электротехники находится на высоком уровне.
5. Schneider Electric — достойная французская фирма. Они давно присутствуют на отечественном рынке. Их автоматы обладают высокой наработкой и износостойкостью, и все это по приемлемым средним ценам, немногим выше, чем у Сименс.
6. Moeller — немецкий бренд, старающийся конкурировать с АВВ. В 2007-м у компании произошла реструктуризация в связи с выкупом акций Eaton Corporation, но на качестве это особо не сказалось.

Два первых производителя — флагманы электротехнической индустрии. Технические характеристики их продукции, как минимум, вдвое лучше аналогов, — и так по каждому из пунктов. Дополнительный сервис и внешний вид также на высоте. Отметим, что эти устройства подойдут лишь тем, кто готов выложить за автомат 5-кратную цену в сравнении с отечественной продукцией.

Отечественные производители

А теперь переходим к обзору отечественных производителей автоматических выключателей. Из-за особенностей рынка мы рассматриваем их в отдельной категории:

1. КЭАЗ — Курск производит выключатели достаточно средние, и цена соответствует качеству. Завод выдает двухгодичную гарантию на свою продукцию, стараясь таким образом привлечь покупателя. При этом главное отличие заключается в производстве полного спектра аппаратов под любой доступный в серии номинальный ток.
2. IEK — довольно скандальная компания, ее аппараты постоянно ломаются и сильно гудят. Благодаря низкой стоимости по сей день очень популярны, ведь часто люди экономят даже не задумываясь о потере качества.
3. DEKraft — автоматы этой фирмы дешевые и низкокачественные, хотя они и соответствуют всем стандартам РФ.
4. Контактор — компанию давно выкупила корпорация Легранд, потому контроль качества есть. Загвоздка в том, что осуществляется он российскими специалистами, а цена близится к европейской. Потому, выбирая автомат за такие деньги, лучше купить оригинал, чем отечественную поделку.

Технические характеристики автомата

Автоматический выключатель защищает проводку от короткого замыкания и перегрузки внутри электросети. Отсутствие такого выключателя часто приводит к плачевным последствиям: ток в аварийной ситуации плавит кабельную изоляцию, из-за чего возгорается проводка и повышается риск возникновения пожара. Поэтому каждый аварийный щиток должен оснащаться несколькими автоматическими выключателями. Сейчас вы узнаете более подробные критерии, как выбирать автомат, чтобы его характеристики полностью подходили для ваших условий использования.

Что учесть при выборе устройства

• Ток короткого замыкания — ваш первый критерий выбора. Согласно правилам устройства электроустановок нельзя устанавливать автоматы, максимальная отключающая способность которых меньше 6 кА. К ним относятся автоматические выключатели с номиналами в 3 и 4,5 кА. Идеальным вариантом будет автомат с номиналом в 6000 Ампер. Также вы можете установить коммутатор, который срабатывает при КЗ в 10 кА, — к таким мерам обычно прибегают, если жилище находится около трансформаторной подстанции.
• Рабочий (номинальный) ток — следующий важный критерий выбора автомата. Этот параметр означает, что в случае повышения тока, обозначенного в характеристике номинала, цепь будет разъединена, и это защитит проводку от перегрузки и возможного замыкания. Значение рабочего тока в автоматах может колебаться от 10 до 40 Ампер. Выбирая коммутационный аппарат по этому показателю, вы должны отталкиваться от сечения кабеля вашей проводки и мощности техники, потребляющей электроэнергию. Стало быть, выбор будет зависеть от мощности тока, которую способна выдержать проводка, и суммарной мощности техники, находящейся в вашем доме.

Селективность и ток срабатывания автомата

• Селективность — возможность отключения только одного участка сети при возникновении аварийной ситуации. В данном случае стоит выбирать автоматы, исходя из тех линий, которые они будут обслуживать. В самой вершине цепи должен находиться вводный автоматический выключатель: его номинал не может превышать допустимую нагрузку на проводку, которая определяется по сечению кабеля. У вводного автомата номинальный ток всегда должен превышать показатель рабочего тока автоматов, которые будут находиться «ниже».

Для наглядности стоит привести показатели аппаратов для различных назначений: вводный автомат — не менее 40 А, электрическая варочная поверхность — 32 А, розетки — не менее 16 А, все остальные электрические устройства, не превышающие 5 кВт — около 25 А. Руководствуясь этими показателями, вы правильно выполните все условия селективности.

• Обратите внимание на ток срабатывания. Во время запуска электроприборов повышенной мощности может наблюдаться значительное превышение номинального значения тока. Это может привести к постоянному срабатыванию аппарата коммутации, так как он будет оценивать превышение номинала как КЗ. Поэтому крайне важно правильно подобрать класс автоматического выключателя.

В быту часто используют автоматы классов B, C, D. Если в вашем жилище нет очень мощных приборов, включая электроплитку, то стоит ограничиться автоматом класса B. При наличии котла либо электрической варочной поверхности, отдайте предпочтение устройству класса C. Ну а при наличии в доме мощных электродвигателей, выбирайте автомат, имеющий класс D, который убережет вас от постоянного срабатывания защиты.

Количество полюсов и правильный производитель

• Количество полюсов устройства — очевидный критерий отбора. Однофазный двухполюсный автомат подойдет для однофазной сети на 220 Вольт. Однополюсный выключатель выбирайте для техники, которая подключается отдельно, а также для освещения. Четырехполюсный автомат используется на ввод для трехфазной сети, а автомат с тремя полюсами на 380 вольт нужен для того, чтобы защищать двигатель от сверхтока.
• Правильный выбор завода-изготовителя — залог успеха в эксплуатации прибора. Приобретайте автоматические выключатели только в проверенных магазинах. Помните, что при любых указанных параметрах недостаточное качество приведет к отказу в работе при возникновении критической и аварийной ситуации. Авторитетный производитель не экономит на качестве комплектующих и сборки, чтобы защита срабатывала максимально корректно.

Вы можете выбирать любые характеристики автоматических выключателей, но не экономьте на качестве устройства. От его уверенной работы зависит не только сохранность имущества, а и жизнь владельца.

Недопустимые ошибки при выборе автомата

Самый незначительный, на первый взгляд, просчет при выборе автоматического выключателя может привести к тяжелым последствиям. Поэтому внимательно выбирайте устройство и не повторяйте ошибок, которые освещены ниже.

Какие ошибки при выборе коммутационных устройств встречаются у новичков в сфере электрики:

• Абоненты при заключении договоров оговаривают мощность присоединения к своему жилищу. После этого техотдел рассчитывает и определяет место подключения. В зависимости от указанной мощности, выбирается сечение проводки и номинал автоматического выключателя. Запрещено увеличивать нагрузку на ввод без согласования с техническим отделом, так как это требует модернизации. Еще до установки более мощного автомата вам следует обратиться в этот отдел для урегулирования вопроса.
• При выборе автомата не столько важны показатели мощности бытовой техники, сколько состояние проводки. Если ваш автомат для варочной поверхности имеет показатель в 32А, а проводка не выдерживает и 10 А, то вам не избежать короткого замыкания. Поэтому, меняя автомат на более мощный, вначале стоит заменить электропроводку, чтобы она соответствовала характеристикам устройства защиты.
• Если вы рассчитали рабочий ток и получили среднее значение, которое одинаково близко к двум характеристикам, выбирайте устройство с большим значением. Обязательно учитывайте, способна ли ваша проводка его выдержать!
• Во избежание проблем в работе выбирайте защитные устройства одного изготовителя.
• Для гаража или дачи берите автомат с «запасом», поскольку там обычно используются приборы повышенной мощности.

И в качестве бонуса предлагаем полезное видео о том, как пошагово выбрать автоматический выключатель.

Наш рейтинг производителей автоматических выключателей

Приведенный далее ТОП основан исключительно на нашем субъективном мнении об автоматах с учетом соотношения цены и качества. Главная рекомендация — смотрите на стоимость, но не забывайте о качестве.

Собственно, наш ТОП (от худшего к лучшему):

• IEK;
• DEKraft;
• Контактор;
• КЭАЗ;
• Moeller;
• Schneider Electric;
• General Electric;>
• Siemens;
• Legrand;
• ABB.

Важное уточнение: автоматы должны соответствовать общему качеству комплектующих электросети. Старое правило про «там, где тонко», актуально в электросетях как нигде.

Полезное видео

Предлагаем дополнительную полезную информацию по теме в формате видео:

Топ-8 самых лучших зарубежных производителей электроавтоматов

Просмотров: 80

Электрические автоматы обеспечивают безопасность объектов, на которых они установлены. Скорость реакции, удобство установки и долговечность – важные качества, которые учитывает каждый производитель.

ABB

ABB электроавтоматы

Преимущества:

• надежный производитель;
• надежный автомат долго прослужит;
• небольшие габариты;
• широкий ассортимент;
• легкость установки;
• работает с широким диапазоном номинального тока.

Недостатки:

Высокую стоимость можно отнести к недостаткам этого прибора. Шведский производитель завоевал множество поклонников среди специалистов. Линейка автоматов всегда обновляется, поэтому несложно найти подходящий для любого типа объектов.

Legrand

Legrand электроавтоматы

Преимущества:

• широкий ассортимент;
• удобство использования корпуса;
• время срабатывания задается по таймеру;
• изделие хорошо защищено от пыли;
• есть приборы бытовые и для промышленных объектов.

TrendingЛучший стабилизатор напряжения от 10 кВт до 135 кВА

Высокая стоимость относится к недостаткам этого бренда. Очень уважаемый французский производитель с большим количеством продуккции. Делает автоматы для промышленного использования.

Schneider Electric

Schneider Electric электроавтоматы

Преимущества:

• надежное изделие;
• срабатывает моментально;
• прибор удобен в эксплуатации;
• проверенная торговая марка зарекомендовала себя на рынке;
• легкость установки.

Ограничения номинального тока в 63 А можно отнести к недостаткам изделия. Французский производитель на рынке почти 200 лет. Делает качественную продукцию с высоким показателем безопасности и хорошей скоростью срабатывания.

General Electric

General Electric электроавтоматы

Преимущества:

• доступная цена;
• прочный прибор долго прослужит;
• крепкий корпус;
• удобно использовать прибор;
• малые габариты.

Недостатки:

Небольшой ассортимент и ограничения номинального тока в 63 А относятся к недостаткам изделий данной торговой марки.
Американский бренд делает технику для бытового использования. Устройства работают с 1-й или несколькими фазами, без проблем выдерживают 10 000 срабатываний.

Siemens

Siemens электроавтоматы

Преимущества:

• популярная торговая марка;
• легкость эксплуатации;
• надежность;
• прибор хорошо защищен;
• хорошо держится на месте после установки.

Недостатки:

Высокая стоимость и необходимость использования специального инструмента при монтаже относится к недостаткам данного устройства.
Немецкий производитель поставляет на рынок качественные приборы, которые хорошо закрепляются, хорошо выдерживают многократные переподключения.

EKF

EKF электроавтоматы

Преимущества:

• автомат долго прослужит;
• нормально работает после сильных перепадов напряжения;
• доступная стоимость;
• широкий ассортимент для выбора.

Главный недостаток заключается в том, что прибор не всегда нормально включается после срабатывания.
Китайская торговая марка производит качественные приборы. В наличии есть автоматы с хорошим качеством изоляции.

Hager

Hager электроавтоматы

Преимущества:

• производитель оставляет форму автоматов неизменной;
• устройства премиум-класса;
• используются уникальные клеммы;
• самые надежные изделия с высоким уровнем защиты.

Недостатки:

Высокая стоимость и неудобные рычаги для переключения считаются недостаткам данной торговой марки.
Немецкий производитель на рынке с 50-х годов поставляет самые лучшие автоматы. Широкий ассортимент делится на 2 главные серии и различные подкатегории.

Chint

Chint электроавтоматы

Преимущества:

• доступная стоимость;
• производитель обладает всеми сертификатами качества;
• один из самых крупных на рынке производителей;
• изделия доступны по всему миру.

Недостатки:

• открытие клеммы у некоторых изделий;
• изделие странно пахнет;

Рычажки тонкие и могут легко сломаться в автоматах китайского производства.
Chint – самый крупный изготовитель низковольтного оборудования. Производит 65 моделей автоматов, в том числе и изделия, работающие на несколько фаз. Устройства охватывают номинальный диапазон от 40 до 1600 А.

Почему все выключатели и автоматы включаются вверх, а отключаются вниз?

Если электрикой в вашем доме занимался профессионал, то клавиши всех выключателей должны работать следующим образом: при нажатии на верхнюю часть — подавать питание, на нижнюю — выключать. Так же работают рубильники и автоматы в электрощитовой и на подстанции: при движении вверх соединяют цепь, вниз — разъединяют. Почему их устанавливают таким образом? Объясняем две причины подобного решения.

Причина первая: требование ПУЭ

В ПУЭ п. 4.1.9 сказано: «Аппараты рубящего типа должны устанавливаться так, чтобы они не могли замкнуть цепь самопроизвольно, под действием силы тяжести. Их подвижные токоведущие части в отключенном положении, как правило, не должны быть под напряжением».

Приведем пример из жизни. Электрики на подстанции делали ревизию аппаратов защиты в РУ 0,4 кВ. Для обесточивания электроэнергии они отключили разъединитель, подающий напряжение на подстанцию в 10 кВ. Разъединитель отключался сверху вниз и для надежности запирался на замок. В процессе работы с опоры, где находился разъединитель, упал высоковольтный изолятор и ударил по рубильнику. Если бы при выключении он находился в верхнем положении, то от удара мог бы включиться (опустился бы вниз), и электрики попали бы под напряжение. К счастью этого не произошло, так как рубильник был установлен в согласии с требованиями ПУЭ.

Добавим также, что в автоматах защиты чтобы поднять кнопку вверх, необходимо приложить усилие, так как внутри стоит жесткая пружина. А вот для отключения вниз, достаточно немного надавить и кнопка отстреливает сама.

Причина вторая: технически грамотный монтаж

Все автоматические выключатели изготовлены таким образом, чтобы сверху подходило питание, а снизу подключалась ветка потребителя. Многие производители устанавливают специальные флажки или маркируют стрелочками направления, в которых должен включаться и отключаться рубильник. Во включенном положении красный флажок, а в отключенном зеленый. Пример вы можете видеть на картинке ниже.

У определенных моделей выключателей на свет, которые монтируются в квартирах, в отключенном положении горит красный светодиод, а во включенном нет. Такое решение весьма удачно, так как в темноте видно, где расположен выключатель. У таких одноклавишных и двухклавишных выключателей также отключение происходит кнопкой вниз, а включение кнопкой вверх.

Интересен тот факт, что производители кнопочных автоматов также ставят верхнюю кнопку на пуск, а нижнюю на отключение, хотя сила тяжести здесь не может никоим образом самопроизвольно запустить устройство. Обратите внимание на автомат АП50Б 2МТ: у него верхняя белая кнопка на включение, а нижняя красная на отключение питания.

Учитывая, что у всех производителей есть единая система обозначения состояния рубильника (красные/зеленые флажки или верхняя/нижняя кнопка), то не должен ли и монтаж выполняться по единой схеме? Можно сказать, что правильная установка (включение — вверх, отключение — вниз) — это признак хорошего тона среди электриков. Ведь стоит помнить, что кому-то в будущем придется делать ревизию аппаратов защиты и выключателей, и было бы хорошо, если бы изначально все было установлено правильно. Также и в доме: если все выключатели будут установлены как попало в разнобой, то это будет уже не комильфо.

Вывод

Если электрик соблюдает правила ПУЭ, в частности п. 4.1.9, и уважает своих клиентов и коллег, он установит выключатель или рубильник правильно, т.е. включение — вверх, отключение — вниз. Всегда проверяйте это перед тем, как принимать работу у электромонтера. К сожалению, не все электрики добросовестно выполняют свою работу. Узнайте, как опытные электрики могут обманывать своих клиентов.

Кстати, начинающим электрикам будут интересны такие темы:

Теги выключатели

Автомат c25 – характеристики, маркировка, производитель, цена

Автоматический выключатель – автомат c25 служит для защиты электрической линии от короткого замыкания и токов перегрузки. А также он является коммутационным аппаратом. То есть им можно включать и отключать нагрузку.

Как правило, цена автомата c25 складывается из его характеристик, количества полюсов и “раскручености” бренда. Как можно увидеть, цены на автоматы C25 одного бренда и с одинаковым количеством полюсов различаются. Безусловно, цена зависит от коммутационной отключающей способности автомата.

Модульный автомат C25a

В этой статье рассматривается модульный автомат C25. Несомненно, автомат называется модульным потому, что каждый его полюс представляет собой отдельный стандартный модуль.  По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.

Общие характеристики автоматического выключателя c25, их маркировка

При любом количестве полюсов автомат c25 имеет общие характеристики. То есть номинальный ток, коммутационная способность, класс токоограничения. Значение этих характеристик промаркированы на автоматическом выключателе.

Номинальный ток автомата c25

Номинальный ток In автомата c25 равен 25 амперам. То есть автомат может длительное время не отключаясь  пропускать через себя ток силой не более 25 ампер. При средней температуре 30°C. Однако, стоит учитывать температурные изменения. С одной стороны, при снижении температуры номинальный ток будет увеличиваться. С другой стороны, в случае увеличения температуры номинальный ток будет снижаться.

Коммутационная или отключающая способность автомата c25

Коммутационная или номинальная отключающая способность обозначаются аббревиатурой Icn.  Icn – это возможность автомата отключатся при токе короткого замыкания (КЗ) определенной силы. Естественно, автоматический выключатель должен при отключении остаться работоспособным. Как правило, маркировка силы тока указана в прямоугольной рамке на корпусе автомата. Бытовые модульные автоматы обычно имеют коммутационную способность 4500A (4,5 kA), 6000A (6 kA). На промышленных сериях может указываться без рамки. Чем коммутационная способность больше, тем автомат качественней и дороже. Про отключающую способность более подробно.

Класс токоограничения автомата c25

Класс токоограничения автоматического выключателя показывает, за какое время происходит гашение дуги. Соответственно, существует три класса токоограничения автоматических выключателей. Третий класс токоограничения означает, что дуга гасится за 3-5 миллисекунд (0,003-0,005 секунды). В свою очередь, при втором классе гашение дуги происходит за 5-10 миллисекунд (0,005-0,01 секунды). На первый класс ограничение не установлены и гашение происходит за 10 миллисекунд и более.

Маркировка класса токоограничения нанесена на автомат в виде квадратной  рамки с цифрами 3 или 2. По обыкновению, она расположена под прямоугольной рамкой коммутационной способности или рядом с ней. В частности, если маркировки нет, то это автомат с первым классом токоограничения. Про токоограничение более подробно.

Времятоковые характеристики электромагнитного и теплового расцепителей  автомата C25

Каждый автомат имеет два расцепителя – тепловой (биметаллическая пластина) и электромагнитный (реле максимального тока). По сути, при помощи этих расцепителей происходит автоматическое отключение. По замыслу, тепловой расцепитель отключает автомат при длительном превышении мощности на участке сети, защищенного этим автоматом. С другой стороны, электромагнитный расцепитель отключает автомат при коротком замыкании. Однако, может быть и наоборот. Такое может произойти при установке автомата, с неверно подобранными характеристиками. Параметры силы тока, при котором происходит отключение, и времени, за которое отключение происходит, называются времятоковыми характеристиками автомата.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата C25 промаркированы на автомате в виде буквы C. Соответственно, эта буква изображена перед числом, обозначающим  номинальный ток. Например, в данном случае перед числом 25.

Времятоковые характеристики теплового расцепителя для автомата c25

Несомненно, чем больше мощность нагрузки подключенной к автомату, тем больше сила тока проходящая через автомат. Соответственно, слишком большая сила тока способна повредить кабель, идущий от автомата к  электроприбору. Значит, задача автомата отключить ток до того, как его сила достигнет величин, способных повредить кабель.

Времятоковые характеристики теплового расцепителя для автомата c25 составляют интервал от 1,13 In до 1,45 In. Строго говоря, при прохождении через тепловой расцепитель автомата C25 тока, равному 1,13 от номинального, он выключится за время, равное или более часа. Во время прохождения тока 1,45 от номинального выключится менее, чем за час.

Так или иначе, автомат c25 выключится тепловым расцепителем в течении часа или боле. При условии что ток проходящий через автомат составит 28,25 Ампер (1,13×25A=28,25A). А также выключится за время менее часа при токе 36,25 Ампер (1,45×25A=36,25A).

При повышении силы тока более 36,25 Ампер время отключения автомата будет уменьшаться. Если сила тока достигнет значений  достаточных для отключения электромагнитного расцепителя, то отключать автомат будет уже этот расцепитель.

Времятоковые характеристики электромагнитного расцепителя автомата C25

Автомат C25 отключается электромагнитным расцепителем при определенных условиях. То есть когда ток, протекающий через автомат, станет в пять раз больше номинального тока. Время отключения составит более 0,1 секунды. При токе, превышающий номинальный в десять раз, автомат отключится за 0,1 секунды или менее. При силе тока (25×5=125) 125 Ампер автомат c25 отключится за время более 0,1 секунды. Когда сила тока достигнет (25×10=250) 250 Ампер – за 0,1 секунды или еще быстрее.

Сечение кабеля для автомата c25

Сечение кабеля для автомата c25 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c25 более, чем час времени может протекать ток 28,25 Ампер. Значит, сечение проводника, подключаемого после автомата, должно быть не менее 4 мм² меди. Кабель с медными жилами сечением 4 мм², в не лучших для себя условиях, может длительно выдерживать протекание тока силой около 35 Ампер. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля.

С другой стороны, через автомат c25, примерно, в течении часа может протекать ток 36,25 Ампер. Бесспорно, что такой ток при неблагоприятных обстоятельствах уже может нагревать медный проводник сечением 4 мм². Очевидно, это не полезно для кабеля. Однако, кратковременно такой ток проводник выдержать сможет. Само собой разумеется, что такое повышение тока не должно быть частым явлением. Следовательно, не надо перегружать автомат и кабель подключением слишком большой нагрузки. Иначе, от постоянного перегрева кабель быстро выйдет из строя.

Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. До и после автомата c25 сечение его должно составлять 6 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Потому требует частого осмотра и обслуживания.  Единственное исключение провод СИП от опоры до ввода в дом.

Другие характеристики для одно-1p(п) двух-2p(п) трех-3p(п) и четырехполюсного 4p(п) автомата c25

Некоторые характеристики автомата c25 изменяются в зависимости от количества фаз сети, в которой используется автомат. Точнее, изменяется номинальная напряжение и мощность подключаемой к автомату нагрузки.

Безусловно, для однофазной сети, где используются однополюсные или двухполюсные автоматы C25,  характеристики будут иметь свои определенные значения. Для трехфазной сети, где используются трехполюсные или четырехполюсные автоматы C25, эти характеристики будут другими. Разумеется, изменяется также схема подключения автомата.

Итак, однополюсные и двухполюсные автоматы применяются в однофазной сети. Трехполюсные и четырехполюсные используются в трехфазной сети. Бывает, что двухполюсные автоматы используются в двухфазной сети. Однако, в быту двухфазные сети обычно отсутствуют. Исключением могут быть признаны не заземленные выходы однофазного генератора и разделительного трансформатора. Однополюсные и трехполюсные автоматы отключают фазные проводники, а нулевой оставляют не разомкнутым. С другой стороны, двухполюсные и четырехполюсные автоматы размыкают и фазные и нулевой проводник одновременно.

По сути, существуют две разновидности двухполюсных автоматов – 2п и 1п+n. Двухполюсные 2п автоматы состоят из двух одинаковых однополюсных автоматов, соединенных механически. Стало быть, в этом случае оба полюса имеют защиту. Двухполюсные 1п+n состоят из однополюсного автомата и однополюсного рубильника, также механически соединенных. Иначе говоря, полюс размыкающий нулевой проводник не содержит автоматических расцепителей, а только механизм, размыкающий контакты.  Контакты размыкаются с помощью механического привода при отключении автомата, размыкающего фазный проводник. Другими словами, полюс n защиты не имеет. Соответственно, четырехполюсные автоматы 4п состоят из четырех полноценных однофазных автоматов. А к примеру, автоматы 3п+n из трех однополюсных автоматов и однополюсного рубильника.

Номинальное напряжение автоматического выключателя C25

Во-первых, для автомата C25 на корпусе промаркировано Ue номинальное напряжение. Иначе говоря, такое напряжение при котором автомат длительно может пропускать через себя номинальный ток. Так, для однополюсных и двухполюсных автоматов оно обычно составляет 230 – 400 вольт. В свою очередь, для трехполюсных и четырехполюсных 400 вольт. Во-вторых, может быть промаркировано максимальное Umax и минимальное Umin напряжение при котором автомат сохраняет работоспособность. В-третьих, Ui номинальное напряжение изоляции. То есть напряжение которое не может пробить сопротивление материала из которого изготовлен автомат. Другими словами, при данном напряжение, человеку который прикоснется к автоматическому выключателю, ни грозит поражение электротоком.

Маркировка на автомате в виде волнистой линии ∼ или ≈. Это означает что он предназначен для использования в цепи переменного тока. Нанесена маркировка обычно перед обозначением номинального напряжения. С другой стороны, для цепей постоянного тока применяются автоматы с немного другим устройством. Такие автоматы имеют маркировку в виде прямой линии – .

Иногда на автомате указывается номинальное импульсное выдерживаемое напряжение Uimp в КилоВольтах. То есть, пиковое значение импульсного (чрезвычайно кратковременного) напряжения заданной формы и полярности. Безусловно, автомат должен выдержать это напряжение без повреждений при определенных условиях.

Мощность нагрузки (На сколько киловатт автомат C25?)

Итак, мощность нагрузки автоматического выключателя c25 зависит от количества фаз сети. Как видно, в трехфазной сети к автомату можно подключить нагрузку большей мощности чем в однофазной.

Как полагается, однополюсный и двухполюсные автоматы c25 предназначены для однофазной сети. Напряжение в бытовой однофазной сети составляет 220-230 вольт. Соответственно, пользуясь простой формулой P=U×I, можно определить мощность нагрузки, которую можно подключить к автомату. P=220×25=5500 Ватт. P=230×25=5750 Ватт.

Мощность нагрузки для однополюсного и двухполюсного автоматов c25 равна 5500 – 5750 Ватт. Безусловно, лучше ограничить мощность подключенного к автомату c25 электроприбора в однофазной сети до 5,5 КилоВатт. Это позволит не перегревать кабель и не вызывать частое отключение автомата. Тем более, что ни говори, напряжение в сети обычно понижено. По новому госту напряжение однофазной сети должно быть 230 вольт ± 10%. Соответственно, в трехфазной сети 400 вольт ± 10%. Но обычно оно минус  10% или ниже и  намного реже плюс.

Трехполюсные и четырехполюсные автоматы предназначены для трехфазной сети. Напряжение бытовой трехфазной сети составляет 380-400 вольт. По формуле P=U×I выясняем мощность нагрузки. В результате для трех- и четырехполюсных автоматов c25 мощность составляет 9500 – 10000 Ватт. Определенно, как и для однофазной сети лучше взять нижний предел. Соответственно, ограничить мощность электроприемника, подключенного к автомату C25 в трехфазной сети, до 9,5 КилоВатт.

Где применяется автомат c25

Само собой, в быту автомат C25 чаще всего применяется как вводной, до счетчика. Разумеется, если выделенная мощность составляет 5,5кВт для однофазной сети или 9,5кВт для трехфазной. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.

Однополюсные и двухполюсные автоматы c25 могут быть применены как автоматы на отдельный электроприбор мощностью около 5,5килоВатт. Безусловно, только если вводной автомат выше по номинальному току.

Трехполюсные и четырехполюсные автоматы c25 также могут применяться для отдельного электроприемника мощностью 9,5КилоВатт. Чаще всего автомат C25a применяется для защиты электроплит и других нагревательных приборов.

Автомат c25 может быть установлен для защиты сети с активной, индуктивной или ёмкостной нагрузкой. То есть, применяется для защиты сети с подключенными осветительными и нагревательными приборами. С другой стороны может служить для защиты сети с двигателями, трансформаторами. А также различными электронными электроприборами. Однако, настоящее его применение – это сеть со смешанной нагрузкой.

По сути, автомат с характеристикой C предназначен для защиты сети, с подключением разных видов нагрузок.  Однако для более корректной защиты сети нередко приходится применять автоматы с другими характеристиками. К примеру, иногда в сеть подключен двигатель с большим пусковым током. В этом случае для защиты устанавливается автомат с характеристиками D.

Автомат c25 – схема подключения

Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контакту автомата. Обычно, это означает подключение сверху. Но могут быть и исключения. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.

Так, цифра 1 на схеме показывает, куда подключается вход первого фазного проводника. Цифра 2 показывает выход первого фазного проводника. Соответственно, 3 – вход, 4 – выход у двухполюсного автомата. Цифры 5 – вход, 6 – выход у трехполюсного; 7 – вход, 8 – выход у четырехполюсного.

Кроме цифр на схеме и (или) на контактах может быть обозначение буквы N. То есть на эти контакты подключается нулевой проводник. Когда обозначения буквы N нет, то нулевой проводник подключается на контакты, обозначенные наибольшими цифрами. Если фазные проводники подключаются сверху, то и нулевой проводник подключается сверху же. С другой стороны, если фазные проводники подключаются снизу, то нулевой, соответственно, снизу.

Без всякого сомнения, автомат c25 используется в быту чаще всего в качестве вводного. Так, в бытовых условиях редко используются электроприборы с мощностью, которая бы потребовала автомата на номинальный ток 25 ампер. На выше расположенной схеме показано использование однополюсного автоматического выключателя C25 в качестве вводного автомата.

На данной схеме показано применение автомата c25 для отдельной цепи. Стоит обратить внимание, что вводной автомат должен быть минимум на два номинала больше нижестоящего автомата. Это нужно для селективности по тепловому расцепителю. То есть чтобы нижестоящий автомат отключался первым при тепловой перегрузке сети.

Бренд – Компания производитель. Купить автоматический выключатель C25. Цена автомата c25

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Как водится, модульные автоматы отечественных компаний сделаны в Китае. К слову, это не признак их ненадежности.  Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний. Мало того, но и стоить они могут дешевле. И кроме того, тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Среди отечественных  производителей выделяется КЭАЗ. Факт, они действительно сами производят в России автоматы в литом корпусе. Модульные автоматы, как и все, заказывают в Китае. Но заказать производство товара и проконтролировать его качество тоже можно по разному. Их познание в практическом производстве автоматов дает надежду на более высокий уровень в этом плане.

УЗО и дополнительные приспособления для автомата C25

Выбирая автоматичекий выключатель, не стоит рассматривать его отдельно от других компонентов электрощита. Покупая автомат, надо иметь в виду то, что он будет монтироваться вместе с УЗО. Применять УЗО нужно одного производителя с автоматическим выключателем. А также одной серии с ним. Во всяком случае, при этом можно быть уверенным в наилучшем их взаимодействии друг с другом.

К слову сказать, у отечественных производителей УЗО по качеству уступают зарубежным. Действительно, часто они не имеют в серии электромеханических УЗО. И кроме того, они имеют намного меньшее разнообразие в характеристиках. Обычно минимальный номинал УЗО 16 ампер. Потому с автоматом C0,5  применяется УЗО на номинальный ток 16 ампер.

Применяя зарубежные автоматические выключатели промышленных серий, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К огорчению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен. По чести говоря, зарубежные бытовые серии тоже не предназначены для совместного использования с дополнительными устройствами.

Автомат c25 Выбор производителя

Безусловно, среди зарубежных брендов рекомендовать к применению стоит компанию ABB. Как водится, все бренды стараются по возможности сэкономить и удешевить свою продукцию. Само собой, ABB не исключение. Однако, за выбор именно этой компании говорит то, что они наименее подвержены этой тенденции. Например, в сериях их продукции вообще нет электронных УЗО. А как известно, электромеханическое УЗО лучше электронного. Поскольку защищает от удара током даже при обрыве нуля и пониженном напряжении. Несомненно, автоматы и сопутствующие им аксессуары этой фирмы удобны для монтажа и отличаются разнообразием. Также у них неплохо развита логистика. Другими словами, если чего то нет на местном складе в данный момент, всегда можно заказать. И товар доставят с другого склада.

Несомненно, Schneider Electric и Legrand тоже имеют в ассортименте аппараты не уступающие по качеству ABB. Причем, многим людям удобнее использовать в монтаже продукцию этих компаний. Бесспорно, это дело личных предпочтений и привычки.

К сожалению, некоторые компании часто не представлены на отечественном рынке в своем полном ассортименте. Например, Siemens, Hager, GE. Вероятно, возможно купить какие-то автоматы этих производителей. Однако не найти в продаже УЗО. Тем более трудно приобрести различные дополнительные устройства для сборки щитов.

Без сомнения, речь идет только о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. В сущности, бытовые серии разных зарубежных производителей примерно схожи друг с другом. Пожалуй, они не представляют собой ничего выдающегося.

Автомат C25 – цена

Как правило, цена автомата c25 складывается из его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C25 одного бренда и с одинаковым количеством полюсов различаются. В итоге цена зависит от коммутационной отключающей способности автомата.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn   Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания. По определению, во время короткого замыкания автомат  разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры   Читать далее…

Характеристики автоматических выключателей – обозначения на корпусе

 Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае. Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата   Читать далее…



Ваш Удобный дом

Номинальная мощность электродвигателя

| Electrical4U

Номинальная мощность для электрических машин указывает на необходимое напряжение питания для бесперебойной работы этой машины, а также показывает допустимую максимальную величину тока, который может легко протекать через машину, и существует вероятность поломки машины, если эти параметры выходит за этот предел.

Номинальная мощность электродвигателя

Аналогичным образом, когда мы обсуждаем около номинальной мощности двигателя , мы ищем подходящие условия, при которых максимальный КПД достигается от электродвигателя.Когда двигатель имеет недостаточную мощность, будут частые поломки и остановки из-за перегрузки, а это не предусмотрено.

С другой стороны, если номинальная мощность двигателя определяется обильно, дополнительные начальные затраты, а затем потеря энергии из-за работы ниже номинальной мощности делают этот выбор совершенно неэкономичным. Другим важным критерием номинальной мощности электродвигателя является то, что во время работы электродвигателя выделяется тепло, что неизбежно из-за потерь I ² R в цепи и трения внутри электродвигателя.Поэтому система вентиляции двигателя должна быть спроектирована очень тщательно, чтобы как можно быстрее отводить выделяемое тепло. Выходная мощность двигателя напрямую связана с повышением температуры, поэтому ее еще называют тепловой нагрузкой.

Тепловыделение будет идеальным, если система вентиляции спроектирована таким образом, что выделяемое во время работы тепло равно или меньше тепла, рассеиваемого двигателем в окружающую среду. Теперь, из-за конструкции двигателей, температура внутри двигателя неодинакова.В обмотках выделяется большое количество тепла, поскольку обмотки вызывают повышенное тепловыделение. Изоляционные материалы, используемые в обмотке, также выбираются в зависимости от количества тепла, выделяемого внутри двигателя во время работы. Таким образом, в итоге можно сказать, что основными целями выбора и определения номинальной мощности двигателя являются:

1. Получить подходящую тепловую модель двигателя и правильно спроектировать машину.
2. Определение класса нагрузки двигателя.
3. Расчет мощности двигателя для различных классов нагрузки.

(PDF) Краткий обзор электрических машин

Краткий обзор электрических машин

Питер Уильямс

[email protected]

Электрические машины были построены в 19 веке. Изобретение батареи было первым шагом к ее созданию

(Алессандро Вольта, 1800). Следующий прусский Мориц Якоби создал первый настоящий вращающийся электродвигатель

в мае 1834 года.Это был первый реально полезный роторный электродвигатель [1].

Существуют различные типы электрических машин: генераторы, двигатели и трансформаторы.

Генераторы преобразуют механическую энергию в электрическую. Двигатели преобразуют электрическую энергию

в механическую. Трансформаторы изменяют уровень напряжения переменного тока [2].

Есть две категории генераторов:

-динамо,

-альтернаторы.

Электродвигатели делятся на три категории:

– синхронные двигатели [3-5],

– индукционные двигатели [6-7],

– двигатели постоянного тока [8-12].

Ссылки

[1] https://en.wikipedia.org/wiki/Timeline_of_the_electric_motor

[2] https://en.wikipedia.org/wiki/Electrical_machine

[3] Гловач А. Диагностика синхронного Двигатель на основе анализа акустических сигналов с использованием спектральных частот линии

и классификатора K-ближайшего соседа. Архив акустики, 39 (2), 2014: 189-194.

[4] Гловач А., Гловач А., Гловач З. Распознавание монохромных тепловых изображений синхронного двигателя

с применением скелетонизации и классификатора на основе слов.Архив металлургии и материалов

, 60 (1), 2015: 27-32.

[5] Гловач А., Гловач А., Гловач З. Распознавание монохромных тепловизионных изображений синхронного двигателя

с применением нейронной сети декомпозиции дерева квадрантов и обратного распространения. Eksploatacja i

Niezawodnosc – Техническое обслуживание и надежность, 16 (1), 2014: 92–96.

[6] Гловач А. Диагностика двигателей постоянного тока и асинхронных двигателей на основе анализа акустических сигналов.

Обзор науки об измерениях, 14 (5), 2014: 257-262.

[7] Гловач А., Гловач З. Диагностика асинхронного двигателя на основе анализа акустических сигналов с применением

БПФ и классификатора на основе слов. Архив металлургии и материалов, 55 (3), 2010: 707-

712.

[8] Glowacz A, Glowacz Z. Диагностика машины постоянного тока на основе анализа акустических сигналов с применением

MFCC и классификатора на основе слова.Архив металлургии и материалов, 57 (1), 2012: 179-183.

[9] Гловач А., Гловач А., Гловач З. Диагностика генератора постоянного тока на основе анализа монохромных инфракрасных изображений

с применением изображения поперечного сечения и классификатора ближайшего соседа

с евклидовым расстоянием. Przeglad Elektrotechniczny, 88 (6), 2012: 154-157.

[10] Гловач А. Диагностика машины постоянного тока на основе распознавания звука с применением LPC и GSDM,

Przeglad Elektrotechniczny, 86 (6), 2010: 243-246.

[11] Гловач А. Диагностика машины постоянного тока на основе анализа акустических сигналов с использованием симлет-преобразования

и модифицированного классификатора на основе слов. Eksploatacja i Niezawodnosc –

Обслуживание и надежность, 16 (4), 2014, 554-558.

[12] Гловач А., Гловач В., Гловач З. Распознавание тока якоря генератора постоянного тока в зависимости от скорости ротора

с использованием FFT, MSAF-1 и LDA. Eksploatacja i Niezawodnosc – Maintenance and Reliability, 17 (1),

2015: 64-69.

18 июня 2015 г., Кингстон, Канада

Номинальные характеристики машин – электрические машины: вопросы и ответы

Этот набор вопросов и ответов с множественным выбором электрических машин (MCQ) посвящен «рейтингам машин».

1. См. Схему; однофазное питание 100 В, 50 Гц подается на повышающий трансформатор с сопротивлением первичной обмотки 1 Ом и сопротивлением вторичной обмотки 20 Ом. Какую мощность потребляет нагрузка 5 Ом?

a) 20 Вт
b) 40 Вт
c) 10 Вт
d) 100 Вт
Просмотр ответа

Ответ: a
Пояснение: Сопротивление, указанное для вторичной обмотки, Z2 = 1 * (5 ² ) = 25 Ом
Общее сопротивление на вторичной обмотке = 25 + 20 = 45 Ом
Общее сопротивление, видимое источником = 45 + 5 = 50 Ом
Следовательно, ток во вторичной обмотке = 100/50 = 2 A
Мощность, потребляемая нагрузкой = I ² * R = 4 * 5 = 20 Вт.

2. Если размер однофазного трансформатора сделать в sqrt (3) раза меньше, чем у исходной конструкции, то что нового в номинальном токе холостого хода трансформатора?
a) 1 / sqrt (3)
b) sqrt (3)
c) 3
d) 1/3 * sqrt (3)
Посмотреть ответ

Ответ: a
Объяснение: Ток холостого хода трансформатора равен прямо пропорциональна габаритам трансформатора.

3. Для однофазного трансформатора с частотой 50 Гц, если испытание обрыва цепи проводится с частотой 40 Гц.Как изменяется коэффициент мощности трансформатора без нагрузки?
a) Уменьшается
b) Увеличивается
c) Остается постоянным
d) Ни одного из упомянутых
Посмотреть ответ

Ответ: a
Объяснение: Если частота уменьшается, то увеличивается плотность потока, поэтому магнитный поток, а затем и ток намагничивания. Когда ток намагничивания увеличивается, угол коэффициента мощности увеличивается, поэтому коэффициент мощности уменьшается.

4. Требуемое регулирование напряжения для однофазного трансформатора 50 Гц равно нулю. Его реактивное падение составляет 4%, реактивное – 4%. Требуемый угол коэффициента мощности для работы в градусах составляет?
a) 45
b) 90
c) 30
d) 60
Просмотреть ответ

Ответ: a
Объяснение: Угол коэффициента мощности равен, tan (phi) = pu резистивное падение / pu реактивное падение
= 4/4 = 1.

5. При проведении лабораторных экспериментов по загрузке машины постоянного тока ученикам дается машина с максимальной мощностью 100 кВт. Тогда _____________
a) машина не может быть перегружена после 100 кВт
b) машина может быть перегружена после 100 кВт
c) машина может быть перегружена на 5% в течение небольшого времени
d) машина может быть перегружена на 10%
Просмотреть ответ

Ответ: a
Объяснение: Поскольку указан максимальный рейтинг и условия работы такие же, его нельзя перегрузить сверх максимального значения.

6. Трехфазный пятиконечный трансформатор, соединенный звездой, 200 В, 50 Гц, 100 кВА, не будет иметь ___________
a) в фазе не будет тока третьей гармоники, но будет синусоидальный поток
b) ток третьей гармоники в фазе но имеет поток с плоской вершиной
c) в фазе отсутствует ток третьей гармоники, но имеет поток с плоской вершиной
d) ток третьей гармоники в своей фазе, но имеет синусоидальный поток.
Посмотреть ответ

Ответ: a
Пояснение: соединение звездой в трех фаза не имеет замкнутого пути для прохождения тока третьей гармоники.

7. Для машины постоянного тока с раздельным возбуждением 25 кВт, 250 В и сопротивлением якоря 0,25 Ом, она работает при 3000 об / мин при питании 255 В. Электромагнитная мощность, вырабатываемая на якоре, в киловаттах равна?
a) 5
b) 10
c) 0,5
d) 8
Просмотреть ответ

Ответ: a
Пояснение: Ток в якоре, Ia = 255-250 / 0,25 = 20 A
Мощность = Eb * Ia = 250 * 20 = 5000 Вт.

8. Если два генератора переменного тока A и B работают параллельно, имея на единицу синхронное реактивное сопротивление равное 0.02 Ом и 0,05 Ом соответственно. Тогда каково соотношение нагрузки машины A и B?
a) 2,5
b) 0,4
c) 1
d) не может работать параллельно
Посмотреть ответ

Ответ: a
Объяснение: Нагрузка, разделяемая генераторами переменного тока, обратно пропорциональна их реактивному сопротивлению pu.

9. Асинхронный двигатель с соединением Y 200 В, 10 л.с., 4 полюса, 60 Гц имел скольжение при полной нагрузке 5%. Тогда частота вращения ротора двигателя относительно статора равна?
a) 1710 об / мин
b) 1800 об / мин
c) 90 об / мин
d) 3510 об / мин
Посмотреть ответ

Ответ: a
Объяснение: Синхронная скорость, Ns = 120 * f / P = 120 * 60/4 = 1800 об / мин
Скорость ротора = (1-проскальзывание) * Ns = 0.95 * 1800 = 1710 об. / Мин.

10. Номинал автотрансформатора выбирается таким образом, чтобы он имел наилучшую производительность, когда аналогичный двухобмоточный трансформатор имеет ___________
a) два уровня напряжения, довольно близкие друг к другу
b) очень высокий коэффициент трансформации
c) любые уровни напряжения
d) ступенчатый вниз
Посмотреть ответ

Ответ: a
Объяснение: Автотрансформатор лучше всего подходит с уровнями напряжения того же номинала для двухобмоточного трансформатора.

11. В лаборатории два студента X и Y провели эксперименты, чтобы проверить номинальные параметры трансформатора, указанные на паспортной табличке.Но студент X проделал то же самое с большей частотой. Показание в кВА у ученика X будет ___________
a) выше значения Y
b) ниже значения Y
c) такого же, как значение Y
d) ни одного из упомянутых
Посмотреть ответ

Ответ: a
Объяснение: Как оценка прямо пропорциональна частоте срабатывания.

Sanfoundry Global Education & Learning Series – Электрические машины.

Чтобы практиковаться во всех областях работы с электрическими машинами, представляет собой полный набор из 1000+ вопросов и ответов с несколькими вариантами ответов .

Примите участие в конкурсе сертификации Sanfoundry, чтобы получить бесплатную Почетную грамоту. Присоединяйтесь к нашим социальным сетям ниже и будьте в курсе последних конкурсов, видео, стажировок и вакансий!

Обзор методов поиска потерь и методов охлаждения для повышения эффективности электрических машин

Профессор Эдисон Гундабаттини работает профессором кафедры теплоэнергетики и инженерии школы машиностроения Технологического института Веллора, Веллор , Индия. Его области исследований: возобновляемые источники энергии, энергия ветра и тепловое картирование механических и электрических систем

Проф. Рави К работает доцентом кафедры электротехники Школы электротехники Технологического института Веллора, Веллор, Индия. Его области исследований включают в себя: энергосистемы, оптимальный поток мощности и электрические машины для электромобилей.

Профессор Дариус Гнанарадж S работает профессором в отделе проектирования и автоматизации Школы машиностроения, Технологический институт Веллора, Веллор, Индия.Его области исследований: материалы, эргономика, легкие двигатели для электромобилей.

Проф. Ахтар Калам – руководитель дисциплины в Университете Виктории, Мельбурн, Австралия. Его основные интересы – анализ энергосистем, системы связи, управления, защиты и когенерации. Он регулярно предлагает курсы повышения квалификации по вопросам защиты энергосистем, возобновляемых источников энергии, когенерации и эксплуатации газовых турбин.

Двааркадас Пралхаддас Котари – педагог и профессор, занимавший руководящие должности в инженерных учреждениях Индии, включая IIT Delhi , Национальный технологический институт Висвесварая , Nagpur и VIT University , Vellore .В настоящее время он является деканом (НИОКР), JD Колледж инженерии и менеджмента, Нагпур, а ранее был генеральным директором Института технологии и науки Виндхья (VITS), Индор. В знак признания его вклада в инженерное образование он был удостоен звания IEEE Fellow . Его области исследований: качество электроэнергии и анализ современных энергосистем.

Проф. Дато Ц. Доктор Hj. Росли бин Абу Бакар работает профессором в Университете Малайзии Паханг.Его области исследований включают в себя: энергетику, электрические машины, автомобилестроение и возобновляемые источники энергии.

© 2020 АВТОРЫ. Опубликовано Elsevier BV от имени инженерного факультета Университета Айн-Шамс.

У вас недостаточно прав для чтения этого закона в это время

У вас недостаточно прав для чтения этого закона в настоящее время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней – «Общественность».Resource.Org «На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
Соединенные Штаты Америки

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законах.Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public. Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на публичном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане – это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Электрические машины – 1-е издание – Чарльз А. Гросс

Содержание

ОСНОВНЫЕ ЭЛЕКТРОМАГНИТНЫЕ КОНЦЕПЦИИ
Основные магнитные концепции
Магнитно-линейные системы: магнитные цепи
Взаимодействие напряжения, тока и магнитного поля
Магнитные свойства материалов
Анализ нелинейных магнитных цепей
Постоянные магниты
Сверхпроводящие фундаментальные магниты
Основные вращающиеся магниты
Основные положения EM Machine
Multiwinding EM systems
Leakage Flux
Концепция рейтингов в электромагнитных системах
Резюме
Проблемы
ТРАНСФОРМАТОРЫ
Идеальный трансформатор с n-обмоткой
Характеристики трансформатора и масштабирование на единицу
Неидеальный трехобмоточный трансформатор
Неидеальный двухобмоточный трансформатор Обмоточный трансформатор
КПД трансформатора и регулирование напряжения
Практические соображения
Автотрансформатор
Работа трансформаторов в трехфазной среде
Модели последовательной цепи для анализа трехфазного трансформатора
Гармоники в трансформаторах
Резюме 901 25 проблем
ОСНОВНЫЕ МЕХАНИЧЕСКИЕ СООБРАЖЕНИЯ
Некоторые общие перспективы
КПД
Характеристики момента нагрузки и скорости
Массовый полярный момент инерции
Зубчатая передача
Режимы работы
Трансляционные системы
Комплексный пример: лифт
Первичные двигатели

Сводка по IN
МАШИНА: СБАЛАНСИРОВАННАЯ РАБОТА
Конструкция машины
Схема обмотки статора
Вращающееся магнитное поле
Взаимодействие статора с ротором
Анализ рабочих характеристик с использованием эквивалентной схемы
Константы эквивалентной цепи из испытаний
Рабочие режимы: двигатель, генератор и торможение
Динамические характеристики
Клетка ротора Машины
Температурные аспекты
Резюме
Проблемы
УПРАВЛЕНИЕ ДВИГАТЕЛЯМИ ПЕРЕМЕННОГО ТОКА
Управление характеристикой крутящего момента-скорости нагрузки
Управление характеристикой крутящего момента-скорости двигателя
Управление напряжением и частотой
Компоненты переключения силовых полупроводников 901 25 Однофазный инвертор
Трехфазный инвертор
Преобразование переменного тока в постоянный: выпрямители
Трехфазные выпрямители
Управляемые выпрямители
Приводы электродвигателей переменного тока
Приводы электродвигателей переменного тока: динамические характеристики
Четырехквадрантные характеристики
Циклоконвертер
Резюме
Проблемы
ПОЛИФАЗНАЯ ИНДУКЦИОННАЯ МАШИНА: НЕБАЛАНСИРОВАННАЯ РАБОТА
Несбалансированная работа
Однофазная работа
Работа при несинусоидальном напряжении
Двухфазный асинхронный двигатель
Однофазный асинхронный двигатель
Однофазный асинхронный двигатель, работающий на одной обмотке, эквивалентной цепи

Динамические характеристики
Сводка
Проблемы
ПОЛИФАЗНАЯ СИНХРОННАЯ МАШИНА: СБАЛАНСИРОВАННАЯ РАБОТА
Машиностроение
Развитие модели машины от индукционной машины
Взаимодействие цепей ротора и статора: характеристика намагничивания
Синхронная работа генератора с несогласованными полюсами 125 Синхронная машина с непостоянным полюсом: работа двигателя
Синхронная машина с явным полюсом
Константы синхронной машины из тестов
Синхронный генератор, работающий в коммунальной среде
Синхронные машины с постоянным магнитом
Полифазная машина с синхронным сопротивлением
Бесщеточный двигатель постоянного тока
Сводка
Проблемы
ПОЛИФАЗНАЯ СИНХРОННАЯ МАШИНА: ОБЩАЯ МОДЕЛЬ СОПРЯЖЕННОЙ ЦЕПИ
Общая модель связанной схемы синхронной машины
Преобразование 0dq Мощность и крутящий момент
в модели 0dqFDQ
Модель 0dqFDQ с постоянной скоростью генератора с использованием условных обозначений генератора
Производительность
Масштабирование на единицу применительно к синхронным машинам
Тройниковые эквивалентные схемы
Константы 0dqFDQU, полученные из данных производителя
0dqFDQU Модель Производительность
Сводка
Проблемы
МАШИНА ПОСТОЯННОГО ТОКА
Машиностроение
Генерация постоянного напряжения 90 125 Модель машины постоянного тока: работа генератора
Модель машины постоянного тока: работа двигателя
Управление скоростью двигателей постоянного тока
Постоянные машины постоянного тока из тестов
Приводы двигателей постоянного тока: полуволновые преобразователи
Приводы двигателей постоянного тока: полноволновые преобразователи
Четырехквадрантные Производительность
Двигатель постоянного тока Динамические характеристики
Приложение для лифта
A Более общая модель машины постоянного тока
Резюме
Проблемы
ПЕРЕВОДНЫЕ ЭЛЕКТРОМЕХАНИЧЕСКИЕ МАШИНЫ
Конструкция линейной индукционной машины
Моделирование линейной индукционной машины: эквивалентная схема
Приложение для высокоскоростных рельсов
Линейная синхронная машина Конструкция
Линейная синхронная машина с отклоняющимся полюсом Модель
Линейная электромеханическая машина Применения в лифтах
Резюме
Проблемы
МАШИНЫ И ДАТЧИКИ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ
Универсальный двигатель
Электродвигатель с экранированными полюсами
Гистерезисный двигатель
Шаговый двигатель
Энкодер
chanical Systems
Сводка
Проблемы
ЭПИЛОГ
ССЫЛКИ В ЭЛЕКТРИЧЕСКИХ МАШИНАХ И ТРАНСФОРМАТОРАХ
ПРИЛОЖЕНИЕ А: БЛОКИ И КОЭФФИЦИЕНТЫ ПРЕОБРАЗОВАНИЯ
ПРИЛОЖЕНИЕ B: ОБЗОР ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ Концепции трехфазных цепей AC
AC
Концепции цепей переменного тока

Симметричные компоненты
ПРИЛОЖЕНИЕ C: ГАРМОНИЧЕСКИЕ КОНЦЕПЦИИ
Основные понятия
Расчет коэффициентов
Действующие значения
Симметрии
Спектральные графики
Отклик линейных цепей на несинусоидальное возбуждение
ИНДЕКС

Электрогенератор | инструмент | Британника

Электрогенератор , также называемый динамо , любая машина, преобразующая механическую энергию в электричество для передачи и распределения по линиям электропередач бытовым, коммерческим и промышленным потребителям. Генераторы также производят электроэнергию, необходимую для автомобилей, самолетов, кораблей и поездов.

Механическая мощность для электрогенератора обычно получается от вращающегося вала и равна крутящему моменту вала, умноженному на вращательную или угловую скорость. Механическая энергия может поступать из нескольких источников: гидротурбины на плотинах или водопадах; Ветряные турбины; паровые турбины, использующие пар, получаемый за счет тепла сгорания ископаемого топлива или ядерного деления; газовые турбины, сжигающие газ непосредственно в турбине; или бензиновые и дизельные двигатели.Конструкция и скорость генератора могут значительно различаться в зависимости от характеристик механического первичного двигателя.

Почти все генераторы, используемые для электроснабжения сетей, вырабатывают переменный ток, полярность которого меняется на фиксированную частоту (обычно 50 или 60 циклов или двойное изменение направления в секунду). Поскольку несколько генераторов подключены к электросети, они должны работать на одной частоте для одновременной генерации. Поэтому они известны как синхронные генераторы или, в некоторых случаях, генераторы переменного тока.

Генераторы синхронные

Основная причина выбора переменного тока для электрических сетей заключается в том, что его постоянное изменение со временем позволяет использовать трансформаторы. Эти устройства преобразуют электрическую энергию при любом напряжении и токе, которые она генерирует, в высокое напряжение и низкий ток для передачи на большие расстояния, а затем преобразуют ее в низкое напряжение, подходящее для каждого отдельного потребителя (обычно 120 или 240 вольт для бытовых нужд). Особой формой переменного тока является синусоида, которая имеет форму, показанную на рисунке 1.Это было выбрано, потому что это единственная повторяющаяся форма, для которой две волны, смещенные друг от друга во времени, могут быть добавлены или вычтены, и в результате они имеют одинаковую форму. Тогда в идеале все напряжения и токи должны иметь синусоидальную форму. Синхронный генератор предназначен для получения этой формы с максимальной точностью. Это станет очевидно, когда ниже будут описаны основные компоненты и характеристики такого генератора.

Синусоидальная волна.

Encyclopædia Britannica, Inc. Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишись сейчас

Ротор

Элементарный синхронный генератор показан в разрезе на рис. 2. Центральный вал ротора соединен с механическим первичным двигателем. Магнитное поле создается проводниками или катушками, намотанными в прорези, вырезанные на поверхности цилиндрического железного ротора. Этот набор катушек, соединенных последовательно, известен как обмотка возбуждения. Положение катушек возбуждения таково, что направленная наружу или радиальная составляющая магнитного поля, создаваемого в воздушном зазоре к статору, приблизительно синусоидально распределяется по периферии ротора.На рисунке 2 плотность поля в воздушном зазоре максимальна наружу вверху, максимальна внутрь внизу и равна нулю с двух сторон, что соответствует синусоидальному распределению.

Элементарный синхронный генератор.

Encyclopædia Britannica, Inc.

Статор элементарного генератора на рисунке 2 состоит из цилиндрического кольца из железа, обеспечивающего легкий путь для магнитного потока. В этом случае статор содержит только одну катушку, причем две стороны размещены в пазах в утюге, а концы соединены друг с другом изогнутыми проводниками по периферии статора.Катушка обычно состоит из нескольких витков.

Когда ротор вращается, в обмотке статора индуцируется напряжение. В любой момент величина напряжения пропорциональна скорости, с которой магнитное поле, окруженное катушкой, изменяется со временем, то есть скорости, с которой магнитное поле проходит через две стороны катушки. Таким образом, напряжение будет максимальным в одном направлении, когда ротор повернут на 90 ° от положения, показанного на рисунке 2, и будет максимальным в противоположном направлении на 180 ° позже.Форма волны напряжения будет примерно синусоидальной формы, показанной на рисунке 1.

Роторная конструкция генератора на рисунке 2 имеет два полюса: один для магнитного потока, направленного наружу, и соответствующий полюс для потока, направленного внутрь. Одна полная синусоида индуцируется в обмотке статора за каждый оборот ротора. Таким образом, частота электрического выходного сигнала, измеренная в герцах (циклах в секунду), равна скорости вращения ротора в оборотах в секунду. Чтобы обеспечить подачу электроэнергии с частотой 60 Гц, например, первичный двигатель и скорость ротора должны быть 60 оборотов в секунду или 3600 оборотов в минуту.Это удобная скорость для многих паровых и газовых турбин. Для очень больших турбин такая скорость может быть чрезмерной из-за механического напряжения. В этом случае ротор генератора сконструирован с четырьмя полюсами, разнесенными с интервалом 90 °. Напряжение, индуцированное в катушке статора, которое охватывает аналогичный угол 90 °, будет состоять из двух полных синусоидальных волн на оборот. Требуемая частота вращения ротора для частоты 60 Гц составляет 1800 оборотов в минуту.
