Реле времени астрономическое одноканальное RV-01-35

Технические характеристики реле времени
Тип реле времени	Астрономическое, одноканальное
Напряжение питания	АС220В, ACDC220В (20-265 В), DC24В см. исполнения
Часы абсолютного времени	есть,
Точность хода часов	2 мин/год
Коррекция включения относительно времени восхода/захода солнца	±3.0 часа
Возможность ночного отключения нагрузки	есть, при необходимости устанавливается потребителем
энергонезависимый ход часов	обеспечен батареей CR2032, замена 1 раз в 5 лет
Количество настраиваемы дней недели	7
Возможность введения настроек с ИК-пульта, дальность действия ДУ	есть, до 15 метров см. исполнения
Тип используемого выносного ИК-приемника	IR-01-35
Контакты	1 переключающий 30А
Подключение	Винтовые зажимы 2.5 мм² – питание, 4 мм² – силовые
Рабочий ток/ Максимальный ток	24/30А 230VAC
Коммутационная износостойкость	>100 000 циклов
Потребляемая мощность	2Вт
Режим работы	Круглосуточный
Диапазон рабочих температур	-25 … +50°С
Монтаж	На DIN-рейке 35мм, защелка
Степень защиты реле/ клеммной колодки	IP20/IP40
Габариты реле	51х65х90 мм 3 модуля

Одноканальное астрономическое реле времени предназначено для управления работой осветительных приборов, по заданной программе, в соответствии с временем восхода и захода солнца в данной местности. Также, в целях экономии, имеется возможность отключения нагрузки ночью на определенное время. Устройство имеет одну группу контактов на 30А и позволяет подключать нагрузку до 30А без внешнего пускателя.  При помощи кнопок на корпусе устройства задается дата, текущее время, координаты местности, часовой пояс и время отключения нагрузки ночью. Программа, с помощью которой определяется время восхода и захода солнца, имеется в микропроцессоре изначально. При необходимости можно внести коррекцию времени выключения освещения относительно восхода и включения относительно захода солнца. В рабочем режиме реле отражает на индикаторе время восхода (или захода) солнца и, в соответствии с этим временем и с заданным временем отключения, включает и отключает осветительные приборы.

Чем RV-01-35 отличается от других астрономических реле?

Большинство выпускаемых астрономических реле имеет возможность коммутировать нагрузку до 16А, а RV-01-35 – до 30А. Также есть возможность дистанционной настройки, что очень удобно для эксплуатирующих организаций. Как это работает? Если эксплуатирующая организация имеет несколько линий освещения, то при необходимости их перенастроить, необходимо обходить пункты установки реле и вводить настройки, что достаточно трудоемко. Для упрощения эксплуатации в реле может быть встроен фотоприемник, имеется разъем для подключения выносного фотоприемника IR-01-35 и, используя пульт PRV-01-35 с выставленными параметрами, нажатием одной кнопки на нем в прямой видимости с расстояния до 15м отправлять настройки в реле. Также пульт может использоваться для групповой настройки реле.

Реле устанавливается на DIN-рейку 35 мм.

Преимуществом астрономического реле времени RV-01-35 является возможность отключения нагрузки в установленное время, например, в ночное время, с целью экономии.

При необходимости использовать две цепи осветительных приборов с разными временными установками рекомендуем использовать RV-01-32.

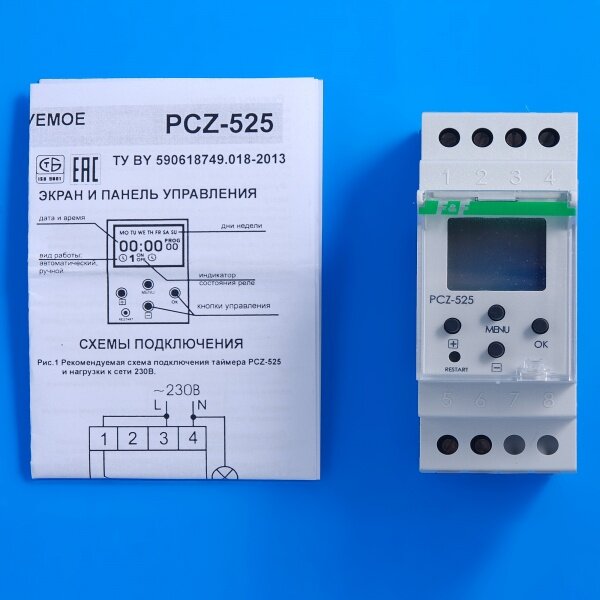

Астрономическое реле PCZ-525-3 ACDC24-264В

НАЗНАЧЕНИЕ

Реле времени астрономическое PCZ-525-3

(далее Устройство) предназначено для управления освещением (или иной нагрузкой) в моменты захода и восхода солнца в зависимости от географических координат, времени и уровня освещености (с помощью внешнего фотодатчика).

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

В энергонезависимой памяти микроконтроллера Устройства запрограммированы данные о времени восхода и захода солнца в зависимости от местоположения в течение всего календарного года. С помощью подключения внешнего фотодатчика можно  скорректировать момент включения и выключения на основе фактических условий освещения (например, в облачный день свет можно включить раньше).

Устройство позволяет осуществлять управление освещением (нагрузкой) в ручном или автоматическом и полуавтоматическом режимах. Возможность запрограммировать реле с помощью приложения для смартфона (через NFC) упрощает использование и эксплуотацию устройства.

Ручной режим: В данном режиме, после подачи питания на устройство, включение встроенного исполнительного реле осуществляется кнопкой [+], а выключение кнопкой [-]. В ручном режиме смена состояния реле происходит только по ручным командам, внутренняя микропрограмма не используется.

Автоматический режим: При подаче питания встроенный микроконтроллер Устройства осуществляет сопоставление текущего значения реального времени с временем восхода и захода солнца в выбранных географических координатах плюяс при наличии фотодатчика отслеживается уровень освещенности. В момент захода солнца включается встроенное исполнительное реле, а в момент восхода – выключается.
Устройство имеет возможность корректировки значений времени включения и выключения исполнительного реле. Например, освещаемое место расположено в затененной области и необходимо немного раньше включать освещение и немного позже его выключать. Диапазон изменения времени срабатывания – ±240 минут для каждого из моментов изменения состояния реле.

Корректировка времени срабатывания может устанавливаться как для каждого дня недели индивидуально, так и для группы дней (с понедельника по пятницу, только выходные дни, все дни недели).
Устройство имеет возможность установки паузы в работе встроенного исполнительного реле (Poff … Pon). Например, выключить освещение (или вывеску) в ночное время, когда нет потребности. Пауза в работе реле может устанавливаться как для каждого дня недели индивидуально, так для группы дней (с понедельника по пятницу, только выходные дни, все дни недели).
Устройство имеет возможность ручной корректировки основной программы работы на конкретную дату. Например, предполагается использование освещения всю ночь или его необходимо включить/выключить в определенный момент и на определенное время. Устройство позволяет запрограммировать до 70 корректировок (01.05;12:00 – 16:00; ON – каждый год 1 мая Устройство будет включать нагрузку с 12 до 16 часов.)
Корректировочная программа имеет высший приоритет исполнения. Это означает, что микроконтроллер выполнит ее независимо от других установок.

Полуавтоматический режим: – возможность ручного включения/выключения контактов реле во время работы в автоматическом режиме. Изменение будет действовать до следующего включения/выключения, исходя из цикла автоматической работы [мигающий значек часов и положение контактов реле на индикаторе с левой стороны].

ВНИМАНИЕ: В полуавтоматическом режиме положение контактов реле будет противоположно относительно выполняющейся астрономической программы (ночью контакт выключен, а днем включен). Полуавтоматический режим активен только до конца текущего цикла автоматической работы.

ВНИМАНИЕ: Встроенный литий-ионный элемент питания позволяет сохранять настройки параметров работы устройства, при отключении питания, в течение 2 лет.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Индикация текущего времени;
• Автоматический, полуавтоматический и ручной режим работы;
• 1 переключающая группа контактов 16А/АС230В;
• Широкий диапазон питания ACDC24-264В;
• Точность хода встроенных часов ±1с в сутки;
• NFC (Near Field Communication) технология беспроводной высокочастотной связи;
• Мобильное приложение “PCZ-конфигуратор” для ОС Android.





СХЕМА ПОДКЛЮЧЕНИЯ И ДИАГРАММА РАБОТЫ



ГАБАРИТНЫЕ РАЗМЕРЫ И ЛИЦЕВАЯ ПАНЕЛЬ



КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм².

---

Дополнительную информацию о программировании, параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка файлы).

Напряжение питания

Переменное/Постоянное

Напряжение питания AC (переменное)

24-264

Напряжение питания DC (постоянное)

24-264

Частота напряжения питания (АС)

50 Гц

Номинальная мощность нагрузки (AC230В)

3680 Вт

Номинальный ток нагрузки

16А

Тип контактной группы

1 NO/CO

Диапазон рабочих температур

-25…+50°С

Относительная влажность воздуха

до 80% (при 25°С)

Сечение подключаемых проводников

2,5 кв. мм.

Срок службы

10 лет

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96

IP20/IP20

Тип реле времени

Астрономическое

Вес

0.12 кг

Габаритные размеры (ШхВхГ)

35х90х65

Бренд

Евроавтоматика “F&F”

Гарантия производителя

3 года

Страна происхождения

Беларусь

Найти похожие

Инструкция Паспорт (Паспорт_PCZ-525-3.pdf, 2,842 Kb) [Скачать]
