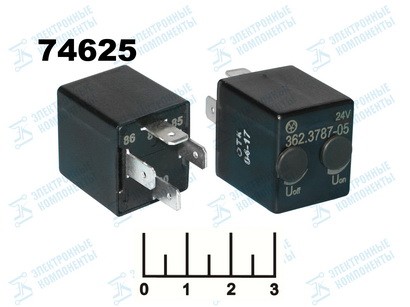

Реле контроля напряжения 362.3787 -04(13.3-12.8в)

Описание Реле контроля напряжения 362.3787 -04(13.3-12.8в)

Реле контроля напряжения бортовой сети автомобиля изготовлено в корпусе штатного автомобильного реле четырьмя контактами. Внутри расположена сжема с микропроцессорным управлением, которая автоматически  включает или включает различные нагрузки авто устройств (авто-холодильники, обогреватели сидений, разъемы прикуривателя, магнитолы, антирадары и другие). Включение устройств происходит при достижении напряжения бортовой сети значения «напряжения включения» и удержания его не ниже этого уровня в течение 5с. Выключение – при достижении напряжения бортовой сети значения «напряжения выключения» и удержания этого значения не выше этого уровня в течение 3с.

Технические характеристики:
Номинальное напряжение, В 12
Напряжение включения/выключения (Uвкл/выкл), В (13,3/12,8)±0,15
Время задержки включения/выключения, с		 5/3
Ток потребления, мА 4
Максимальный ток коммутации, А 25
Масса, г 20
Габаритные размеры реле, мм 40х28х25



Реле контроля напряжения 362.

3787
 Установка и подключение
1  Подключить реле в соответствии со схемой на рисунке.
При подключении допускается менять между собой контакты «30» и «87»; «85» и «86».






Режимы работы


 1 Автоматический режим
Автоматическое включение реле происходит после запуска двигателя при достижении напряжения бортовой сети значения «Uвкл» и удержания его не ниже этого уровня в течение 5с, выключение – после остановки двигателя при падении напряжения бортовой сети до значения «Uвыкл» и удержании его не выше этого уровня в течение 3с.
 2 Ручной режим
 Переход реле в режим ручного включения/выключения (при уже работающем автоматическом режиме) осуществляется переключением тумблера S.
Возврат в автоматический режим (п.1) осуществляется при снижении напряжения до значения «Uвкл» и удержании его не выше этого уровня в течение 3с при выключенном тумблере S.

С этим товаром смотрят

Оставить отзыв о «Реле контроля напряжения 362.3787 -04(13.3-12.8в)»

Ваши знания будут оценены пользователями сайта, если Вы авторизуетесь перед написанием отзыва.

Ваше имя:*
Заголовок:*
Оценка товара:
Достоинства:
Недостатки:
Комментарий:*
В целом Ваш отзыв: Положительный Отрицательный

Реле напряжения 12 В в категории “Электрооборудование”

Реле напряжение, контроллер разряда с балансиром, 12-36В, XH-M609 st

Доставка по Украине

223. 45 грн

290.19 грн

Купить

Реле контроля напряжения orv 1 фаза 12В dc, иек [orv-01-dc12]

Доставка из г. Киев

970.38 грн/ед.

1 212.97 грн/ед.

Купить

Реле напряжения, контроллер разряда с балансиром, 12-36В, XH-M609

На складе в г. Ровно

Доставка по Украине

160 — 176 грн

от 15 продавцов

160 грн

Купить

Реле напряжения, контроллер разряда с балансиром, 12-36В, XH-M609

На складе

Доставка по Украине

160 грн

Купить

Преобразователь автомобильный с дисплеем ERYUAN LCD-2000W 12V инвертор напряжения из 12В в 220В DC/AC SML

На складе в г. Киев

Доставка по Украине

1 860 грн

2 751 грн

Купить

Преобразователь автомобильный ERYUAN 1500W 12V инвертор преобразовывает напряжение из 12В в 220В DC/AC SML

На складе в г. Киев

Доставка по Украине

1 539 грн

1 839 грн

Купить

Преобразователь автомобильный ERYUAN 1000W 12V инвертор преобразовывает напряжение из 12В в 220В DC/AC SML

На складе в г. Киев

Доставка по Украине

1 347 грн

1 747 грн

Купить

Преобразователь напряжения I-Power SSK2000W с USB и кулером, инвертор в машину 12/220В Черный SML

На складе в г. Киев

Доставка по Украине

2 051 грн

2 751 грн

Купить

Инвертор в машину I-Power SSK4000W 12/220В с USB и активным охлаждением, преобразователь напряжения SML

На складе в г. Киев

Доставка по Украине

4 259 грн

5 059 грн

Купить

Реле регулятор напряжения РР130.\пост. тока\.Новый.12в

На складе

Доставка по Украине

500 грн

Купить

Тестер реле-регулятора напряжения автогенераторов 12 – 24 В

Заканчивается

Доставка по Украине

1 530 грн

Купить

Реле напряжения ORV. 1ф 12 В DC IEK

Доставка по Украине

938.86 — 1 264 грн

от 3 продавцов

1 264 грн

Купить

Преобразователь автомобильный с дисплеем ERYUAN LCD-2000W 12V инвертор напряжения из 12В в 220В DC/AC FML

На складе в г. Киев

Доставка по Украине

1 860 грн

2 751 грн

Купить

Преобразователь автомобильный ERYUAN 1500W 12V инвертор преобразовывает напряжение из 12В в 220В DC/AC FML

На складе в г. Киев

Доставка по Украине

1 539 грн

1 839 грн

Купить

Преобразователь автомобильный ERYUAN 1000W 12V инвертор преобразовывает напряжение из 12В в 220В DC/AC FML

На складе в г. Киев

Доставка по Украине

1 347 грн

1 747 грн

Купить

Смотрите также

Преобразователь напряжения I-Power SSK2000W с USB и кулером, инвертор в машину 12/220В Черный FML

На складе в г. Киев

Доставка по Украине

2 051 грн

2 751 грн

Купить

Инвертор в машину I-Power SSK4000W 12/220В с USB и активным охлаждением, преобразователь напряжения FML

На складе в г. Киев

Доставка по Украине

4 259 грн

5 059 грн

Купить

Инвертор авто преобразователь напряжения 12-220в 1500вт и USB выходом 12V в 220V 1500W Power Inverter AVE

На складе

Доставка по Украине

1 200 грн

1 300 грн

Купить

Преобразователь напряжения 12 В-200 В 500 W синусоида AVE

На складе

Доставка по Украине

815 грн

915 грн

Купить

Реле напряжения барьер 16 А в розетку.

На складе

Доставка по Украине

430 грн

480 грн

Купить

РПС45 РС4.520.755-21 Реле. Напряжение питания обмотки – 12 В.

Доставка по Украине

369 грн

Купить

Реле регулятор напряжения РР 362 Б пр-во СССР 12В реле зарядки

На складе

Доставка по Украине

950 грн

Купить

Реле напряжения, контроллер разряда с балансиром, 12-36В, XH-M609

Доставка по Украине

по 160 грн

от 3 продавцов

160 грн

Купить

Реле напряжения однофазное 0,1-63А c амперметром

На складе в г. Киев

Доставка по Украине

520 грн

650 грн

Купить

Реле генератора Toyota Prado 120 4Runner Fortuner (пр-во AS Польша) регулятор напряжения Прадо

Заканчивается

Доставка по Украине

1 086 грн

1 357 грн

Купить

Харьков

Реле контроля напряжения в розетку вольт контроль Zubr R116y

На складе в г. Львов

Доставка по Украине

611 грн

Купить

Реле напряжение, контроллер разряда с балансиром, 12-36В, XH-M609

Доставка по Украине

по 160 грн

от 3 продавцов

160 грн

Купить

Повышающий USB преобразователь напряжения DC 5 в 12 вольт, 0.75 Ампер, штекер 5.5×2.1мм – SEXART

На складе в г. Киев

Доставка по Украине

295 грн

345 грн

Купить

Мощный повышающий USB преобразователь напряжения DC 5 в 12 вольт, 1 Ампер Nectronix UBC-12 – SEXART

На складе в г. Киев

Доставка по Украине

395 грн

525 грн

Купить

Перекидное реле, корпус M3, 12 В

  • Продукты
  • Реле
  • Перекидные реле
  • Перекидное реле M3 12 В
  • Перекидное реле М3 12В
  • Схема подключения
  • Дизайн
  • Функциональная схема

Скачать продукт в формате pdf

1.

001.19x.00E ( выберите вариант заказа )(100119x00E)

Перекидное реле используется для включения и выключения нагрузки с помощью кнопки. Принципиальная схема S1: При ступенчатом переключении релейная нагрузка может переключаться с помощью кнопки. Если на клемму 15 подается положительный/отрицательный импульс, реле переключается и удерживается. Снова включается другой импульс (переключатель перенапряжения или тумблер-триггер). Терминал 15 отключен. Принципиальная схема S2: Контакты отделены от управления и поэтому могут использоваться в перемычках. В этом варианте контакт реле полностью беспотенциальный и, таким образом, может переключать переменное напряжение. Формы корпуса можно найти в разделе корпус и основной корпус.

  • Общие данные
  • Технические данные
  • Варианты заказа
  • Аксессуары

Имя Ценить
Размеры 30 × 30 × 40 мм
Материал корпуса Пластик
Номер одобрения типа 05 7282
Утверждение типа Е1 – ЕЭК R10
Количество контактов 5
Входы/выходы (всего) 1
Рабочее напряжение 12 В

Имя Ценить
Количество контактов 5
Входы/выходы (всего) 1
Выходы (всего) 1
Релейные выходы 1
Процессор 8 бит
Диапазон температур от -40 до 85 °С
Класс защиты IP53
Рабочее напряжение 12 В
Макс. выходной ток (87, 87а) 30 А
Ток покоя (12В)		 1 мА
Продолжительность жизни Механические: 10 000 000, электрические: 100 000 на 15 А
Система программирования Миссис реализатор

Имя Тип Модель Схема подключения № заказа.
Перекидное реле М3 12 В 30 А А срабатывает положительный фронт S1 1.​001.​191.​00E
Перекидное реле М3 12 В 30 А А срабатывает отрицательный фронт S1 1. ​001.​192.​00E
Перекидное реле М3 12 В 30 А Б срабатывает положительный фронт S2 1.​001.​193.​00E
Перекидное реле М3 12 В 30 А Б срабатывает отрицательный фронт S2 1. ​001.​194.​00E

Необходимые аксессуары Номер статьи
Инструмент программирования MRS Realizer 1.​100.​000.​01
Розетка ST FL 9-контактная 5 x 6,3 / 4 x 2,8 1.​017.​002.​00
Пакет розеток водонепроницаемый 40 мм 1.017.010.40
Клемма FASTON для фиксации 2,8 мм 0,5 – 1,0 мм² 105292
Клемма FASTON для фиксации 6,3 мм 1 мм² 102355
Клемма FASTON для фиксации 6,3 мм 1,5 – 2,5 мм² 103064

Стандартные сильноточные реле — Littelfuse

  • Перекрестная ссылка конкурента

      Нужна деталь Littelfuse, эквивалентная детали конкурента? Введите номер детали конкурента здесь.

  • Образец заказа

      Найдите номер детали, по которой вы хотите получить образцы. Или посетите страницу центра образцов.

  • Проверить запас дистрибьютора

      Проверьте уровень складских запасов дистрибьютора, введя полные или частичные номера деталей

  • Главная
  • > Продукты
  • > Соленоиды постоянного тока и реле
  • > Стандартные сильноточные реле
  • Печать

  • Непрерывный режим работы SPST
      Детали серии
    • Образцы заказа

  • Электромагнитные реле

  • Номинальный ток (непрерывный) в амперах:  35, 65, 85, 110, 200

  • Максимальное номинальное напряжение:  12

  • Схема:  SPST

  • Повторно-кратковременный режим работы SPST
    • Технический паспорт
      • Детали серии
    • Образцы для заказа

  • Нормально разомкнутые электромагнитные реле 12 В и 36 В Макс.

  • Номинальный ток (непрерывный) в амперах:  120, 750

  • Схема:  SPST

  • Материал контактов: Медь, серебро

  • Пластмассовый корпус для непрерывного режима работы SPST
    • Технический паспорт
      • Детали серии
    • Образцы для заказа

  • 12–48 В 100–225 А Электромагнитные реле

  • Номинальный ток (непрерывный) в амперах:  100, 225

  • Схема:  SPST

  • Материал контактов: Медь, серебро
