Содержание

Реле напряжения для квартиры как выбрать

Обязательно ли сегодня использовать для щитовой квартиры реле напряжения или можно обойтись обычными модульными автоматическими выключателями? Давайте сперва разберемся что это такое реле напряжения? Это устройство для отключения электроэнергии при перепадах напряжения в заданных диапазонах от нормального. А какое напряжение считается нормальным? Раньше номинальным считалось напряжение 220 Вольт. На сегодняшний день произошли некоторые изменение. Есть ГОСТ 29322-2014 напряжения стандартные, который устанавливает уровни напряжения:

  • номинальное напряжение – 230В (не 220В!)
  • наибольшее напряжение питания – 253В
  • наименьшее напряжение питания – 207В
  • наименьшее используемое напряжение – 198В

То есть как видно из данных, перепады напряжения при которых оборудование еще может работать, не должны превышать 10%.

Причины изменения напряжения

Основные причины того, что напряжение может в кратковременный, либо длительный период времени выйти из этих диапазонов следующие:

  • обрыв нулевого питающего провода
  • короткое замыкание нулевого проводника с фазным
  • неравномерное распределение нагрузки

Как защитить свои электроприборы от этого? Есть два способа:

  • установить стабилизатор напряжения (более дорогое решение)
  • использовать реле напряжения для квартиры (экономичное решение)

При этом не стоит путать роль стабилизатора и реле напряжения.

Реле напряжения не поддерживает напряжение в заданном диапазоне, оно лишь прерывает его подачу при повышении или понижении.

Также реле напряжения, равно как и стабилизатор, не способны полноценно защитить вашу эл.проводку от молниевого удара. Для этого есть другие специальные устройства.

Еще помните, что стабилизатор не всегда способен защитить вас от резких перепадов из-за своей инерционности.

Чтобы сгорела техника достаточно долей секунд. Время срабатывания большинства реле напряжений – 0,02 сек.

Повышенное и пониженное напряжение

При понижении напряжения сверх номинала может:

  • “сгореть” холодильник, кондиционер, стиральная машинка
  • тускло светить лампа освещения
  • не запускаться компрессор или двигатели
  • долго готовиться пища в микроволновке, нагреваться вода в эл. титане и др.

Повышение напряжения просто приведет к выходу из строя техники, а может даже к пожару.

Виды реле

Реле напряжения состоит из электронного блока и силовой части, собранных в одном корпусе. Самый главный параметр реле – его быстродействие, причем порог срабатывания вы можете устанавливать сами по заданной шкале.

Основные типы реле напряжения:

Рассмотрим в отдельности каждый вид реле.

Реле розетка-вилка – включается непосредственно в розетку, если Вам необходимо защитить конкретный прибор, либо нет возможности установить отдельное реле в щитовую. Отключение потребителя происходит эл.магнитным расцепителем внутри реле. Для настройки имеются кнопки и цифровое табло. Обычно рассчитано на максимальный рабочий ток в 10-16А.

Реле удлинитель. Совпадает по исполнению с предыдущим, только может иметь несколько розеток. Например, если Вам от одной розетки нужно защитить несколько приборов малой мощности.

Реле под Din-рейку устанавливается в распредщиток. С помощью его защищается вся квартира или дом. Они имеют наибольший диапазон регулировок. Рассчитаны на мощность до 7квт. При большей мощности, необходимо еще использовать магнитный контактор.

Выбор реле напряжения для квартиры

Как правильно выбрать реле напряжения?

Реле напряжения всегда нужно использовать в связке с автоматическим выключателем.

Само по себе оно не способно защитить от короткого замыкания.

Номинальный ток реле должен быть на порядок больше, чем подключенный перед ним автомат.

Например — установлен автомат 25А, реле выбираем 32А. Автомат 16А, тогда реле – 25А. Учтите, что номинальный ток реле – это ток, который проходит через него в нормальном режиме.

Что такое время задержки в реле напряжения и зачем оно нужно? При отключении реле по причине перепада напряжения, его ”мозги” контролируют входное напряжение и при нормализации параметров, реле включается. Однако такие скачки могут быть очень частыми. Кто-то занимается сварочными работами на вашей фазе, где-то ветром схлестывает провода и т.д. Частые включения-отключения электроэнергии крайне отрицательно сказываются на аппаратуре.

Холодильники, кондиционеры, рекомендуется включать с перерывом 5-6 минут – это время необходимое для конденсации и спада давления хладагента. Поэтому в реле вручную можно установить время задержки, через которое происходит его включение. Если у Вас в группе электропроводки нет подключенного холодильного оборудования, можно выставить время до 10 сек. В противном случае от 5 минут и более.

Еще одной головной болью может стать вопрос выставления порога срабатывания реле. С одной стороны, если поставить минимальные значения от номинала, это максимально защитит вашу аппаратуру. Но с другой стороны, приведет к очень частым коммутациям, или постоянным включениям-выключениям напряжения.

Бороться с этим можно, установив несколько реле напряжения, отдельно под каждую группу электро-приемников. Для телевизоров, компьютеров и другой видео и радио аппаратуры рекомендуется установить диапазон 200-230В. Для другой бытовой техники 190-235В. Если имеется нагревательное оборудование – тены, бойлеры и т.д. для них можно увеличить диапазон от 170 до 250В.

Подводя итого можно однозначно сделать вывод, что имея в современном доме большое многообразие электроприборов и аппаратуры без реле напряжения для квартиры просто не обойтись. И главный вопрос должен стоять не в том, устанавливать или нет данную защиту, а в том — на каком производителе остановить свой выбор?

Статьи по теме

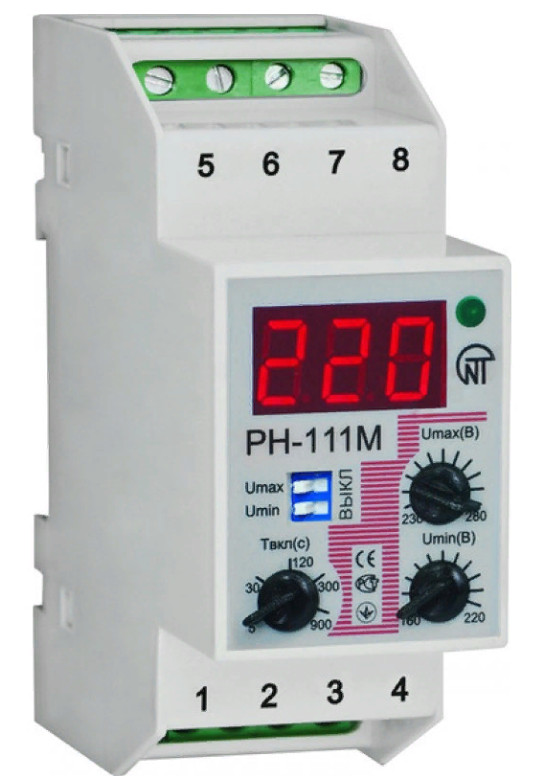

  • Реле напряжения Zubr, digitop, УЗМ-51М, РН111 — обзор, схема подключения
  • 4 вида стабилизаторов напряжения. Выбор лучшего. Сравнение цен за 1квт.
  • Реле напряжения в розетку — РН-101М и Zubr R116y
  • Устройства защиты УЗМ 51МД и УЗИС С1 40. Сравнение, технические характеристики, схемы подключения.
  • 5 в 1 — УЗО, УЗИП, УЗИС, реле напряжения, автомат. Обзор УЗО Элта 2Д — недостатки и преимущества.
  • Выбор места установки стабилизатора напряжения в доме — правила и советы

⚠️ Реле напряжения 220 В для дома: принцип работы, обзор моделей

Нестабильное напряжение в сети – это проблема не только деревень и маленьких посёлков. Обилие разнообразной бытовой техники в квартирах зачастую приводит к перекосу фаз – устаревшие трансформаторные подстанции просто не справляются с нагрузкой. А значительное снижение напряжение, как и его скачок в момент отключения приборов с высокой потребляемой мощностью, может вывести из строя Вашу технику. Решением подобной проблемы может стать установка реле напряжения 220 В для дома, которое обеспечит защиту электроники при возникновении внештатной ситуации.

Реле контроля напряжения покажет напряжение в сети и отключит его подачу при превышении или занижении установленного предела

Содержание статьи

Реле напряжения – что это такое и для чего используется

Проблемы, решаемые РН, не обязательно связаны с аварийным состоянием трансформаторов на подстанции и перегруженностью одной из фаз. Очень часто проблема заключается в халатности персонала, обслуживающего линии электропередач. Провисшие провода могут соприкоснуться при сильном порыве ветра. Наверняка, не стоит говорить о том, что будет при подаче фазы по нулевому проводу. В этом случае РН оперативно отключит подачу напряжения в квартиру или дом, а по прошествии некоторого времени снова попытается включить. Если проблема устранена, домашняя сеть будет работать в штатном режиме.

Такое напряжение можно назвать критическим – редкий бытовой прибор сможет его перенести

Также, по желанию владельца, устанавливаются ограничения подачи, а именно нижний и верхний предел, по достижении которых устройство будет срабатывать. Это защитит бытовую технику как от слишком низкого, так и от повышенного напряжения.

Принцип работы реле напряжения и его устройство

Разобравшись с вопросом для чего нужно реле напряжения, попробуем понять его принцип работы. На самом деле он не сложен. Автоматика РН определяет перепад и отключает подачу, на что уходит не более нескольких миллисекунд. Это обеспечивает полноценную защиту домашней электроники. Многие несведущие люди считают, что реле напряжения и тока — это то же самое, что и устройство защитного отключения (УЗО), однако это совершенно не так. УЗО никак не защитит приборы от скачка или падения напряжения, реагируя только на токовую утечку, подачу фазы по нулевому проводу или замыкание нуля на заземление.

Не стоит путать УЗО и РКН – это совершенно разные защитные устройства, их функции сильно отличаются

Важно! Если перепады в Вашей сети находятся в допустимом диапазоне, реле защиты от перенапряжения не будет срабатывать. В этом случае для выравнивания потребуется использование стабилизатора.

Управление реле напряжения 220 В для дома и его дополнительные возможности

При помощи кнопок на лицевой панели у пользователя есть возможность установки в памяти реле максимального напряжения (от 220 до 280 В), а также его минимального показателя (190-210 В). Однако, это не все настройки, доступные владельцу. Также устанавливается задержка подачи электроэнергии на домашнюю сеть (от 3 до 900 сек). Эта опция необходима при включении после аварийного срабатывания. Времени прибору должно хватить, чтобы «понять», безопасно ли подавать ток на приборы квартиры.

Ещё одной дополнительной функцией реле контроля напряжения является термозащита: если контакты при монтаже были слабо протянуты, возникает нагрев, способный испортить РН. В этом случае срабатывает термозащита, предназначенная для отсечки, и прибор отключается.

«RN-01-30» – подробные технические характеристики реле контроля напряжения

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.

РКН, включаемый в розетку, также можно настроить под определённые параметры

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.

Реле-удлинитель предельно прост в подключении к домашней электрической сети

Установка РКН на ДИН-рейке

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

Важно! При выборе варианта реле напряжения с установкой на ДИН-рейку внимательно отнеситесь к номинальной силе тока. Потребляемый приборами ток (общий показатель) не должен превышать номинальных значений, указанных на РКН. В зависимости от производителя реле напряжения и его модели этот показатель может быть равен 25 А, 32 А, 40 А, 50 А или 63 А.

Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка

Зачем нужны однофазные и трёхфазные реле напряжения 220 В для дома: виды устройств

В городских квартирах, оборудованных газовыми плитами, напряжение в сети составляет 220 В. Исключением могут являться лишь жилые помещения, в которых установлены электроплиты. Однако для частных секторов подвод к дому напряжения 380 В является обычным делом. Разводка на 3 различных группы, каждая по 220 В, производится уже в распределительном шкафу. А если существуют разные вводы (одна или три фазы), должны производиться и РКН для того или иного ввода. Рассмотрим однофазные и трёхфазные устройства защиты более подробно.

Однофазное реле контроля напряжения и области его использования

Подобное РКН можно использовать как в однофазной, так и в трёхфазной системе электроснабжения, однако, во втором случае существуют некоторые нюансы установки. Дело в том, что при трёхфазной системе через подобное РН можно будет подключить лишь одну из групп, питающуюся от одной фазы. Таким образом, чтобы защитить все 3 группы потребуется установка трёх однофазных реле защиты, или одного трёхфазного, что значительно выгоднее по финансовым затратам.

Однофазное РКН можно использовать и в трёхфазных схемах

Трёхфазное РКН: преимущества установки при напряжении 380 В

Если в дом заходит питание 380 В и есть необходимость защиты всех трёх групп, которые будут от него запитаны, можно установить трёхфазное РКН. По цене оно выйдет дешевле, чем приобретение трёх однофазных устройств. Однако, и здесь есть минусы. При падении или скачке напряжения на одной из фаз, отключатся все три, что довольно неудобно. Если же необходима защита оборудования, работающего от сети 380 В, то единственно правильным решением будет установка трёхфазника.

Иногда однофазником не обойтись, тогда применяются реле на 3 фазы

Критерии выбора реле контроля напряжения для квартиры или частного дома

Основными критериями выбора подобного оборудования являются:

  • возможность самостоятельной настройки рабочих диапазонов;
  • наличие дополнительных функций в виде термозащиты;
  • номинальный ток. При вычислении потребляемого тока не рассчитывайте на то, что все приборы одновременно не будут работать. Запас по этому показателю не помешает;
  • обратите внимание на отзывы пользователей, уже установивших оборудование той или иной марки. Лучше рассматривать мнения людей на крупных ресурсах.
Реле не обязательно оборудуется вольтметром и экраном. Для некоторых моделей прибор для замера напряжения придётся покупать отдельно

Общие рекомендации по вопросу подключения реле напряжения

Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:

  • контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
  • контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
  • контакт №3 – выход фазы для дальнейшего распределения.

Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.

Скачки напряжения таят в себе очень большую опасность не только для техники, но и для жизни людей, проживающих в квартире

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питания

Отзыв о «УЗМ 51 М»:

Подробнее на Отзовик: https://otzovik.com/review_5899834.html

Реле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113

Отзыв о «РН113»:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»

Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

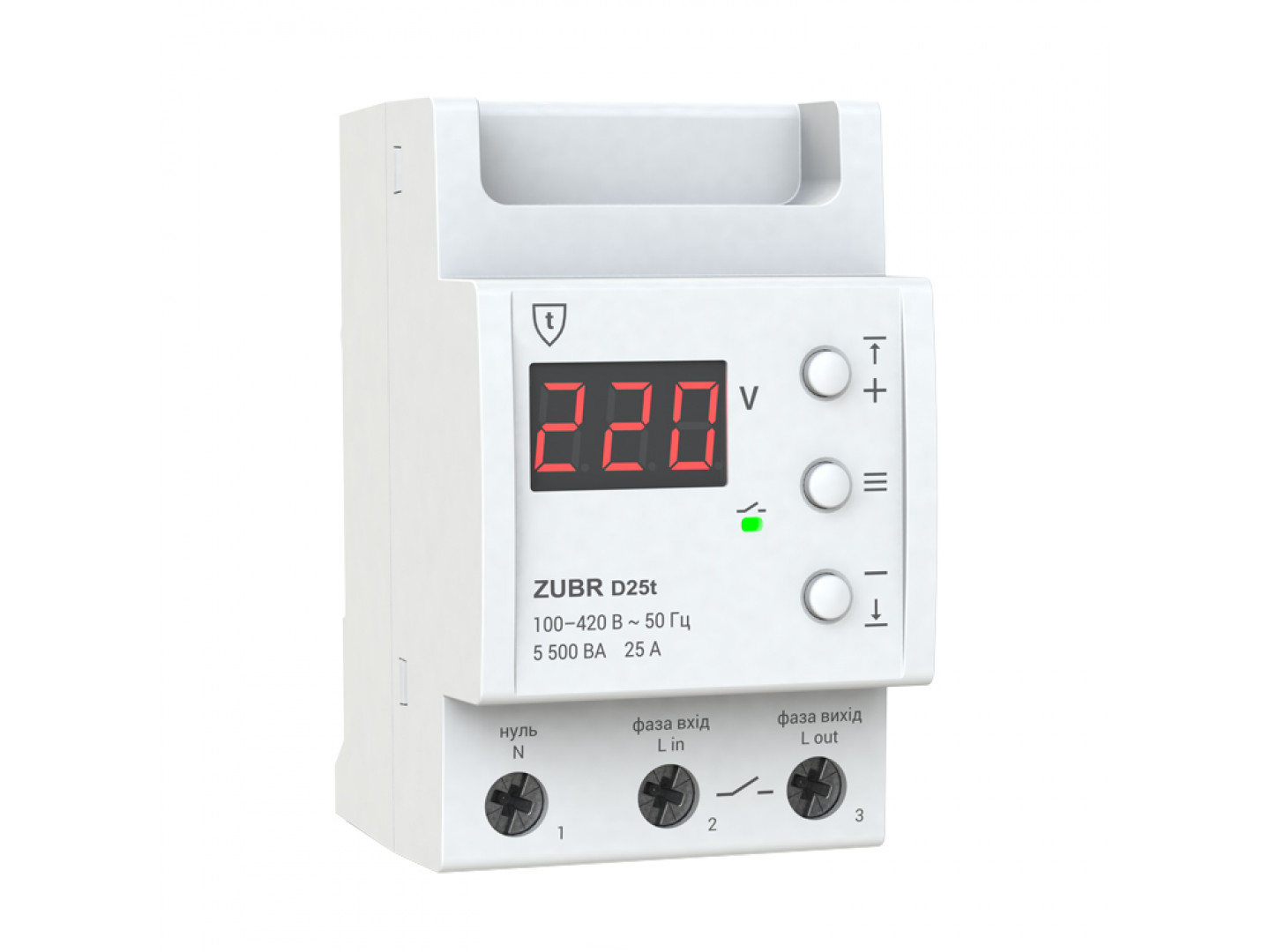

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»

Отзыв о реле напряжения «Зубр»:

Подробнее на Отзовик: https://otzovik.com/review_722248.html

Реле напряжения Зубр

Где приобрести реле контроля напряжения для дома

Купить реле напряжения для дома 220 В можно в любом магазине, специализирующемся на продаже электротоваров и автоматики. В этом случае есть возможность проверки оборудования на месте. Однако, каждый хочет заплатить меньше. В этом случае можно купить реле напряжения для дома 220 В по более низкой цене, заказав товар через сеть интернет. Однако, в этом случае единственной гарантией качества будет рейтинг и известность интернет ресурса, предлагающего подобные услуги.

Средняя стоимость РКН для установки на ДИН-рейку от различных фирм-производителей по России может составить (цены указаны по состоянию на ноябрь 2018 года в рублях):

  • «РН-113» – 1700;

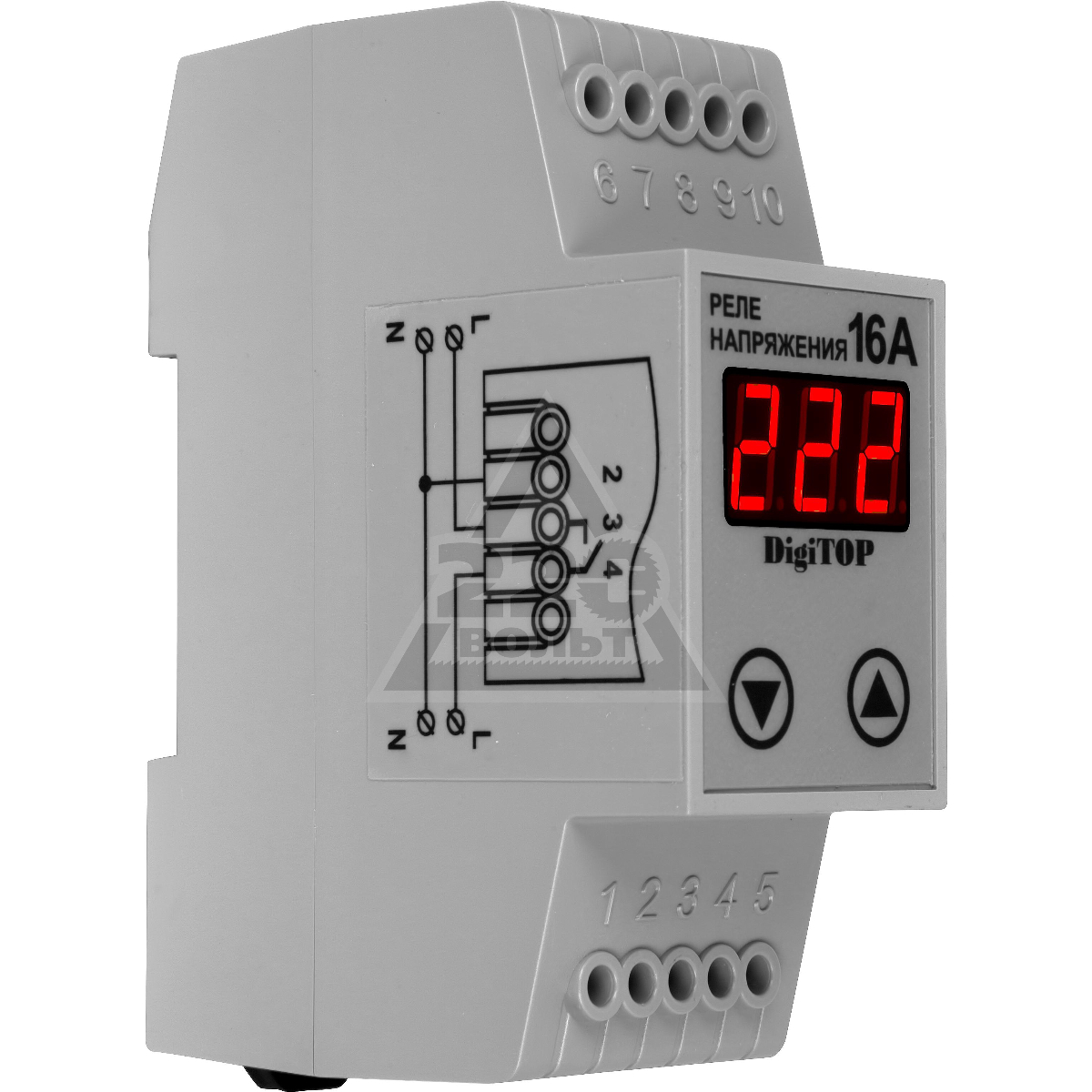

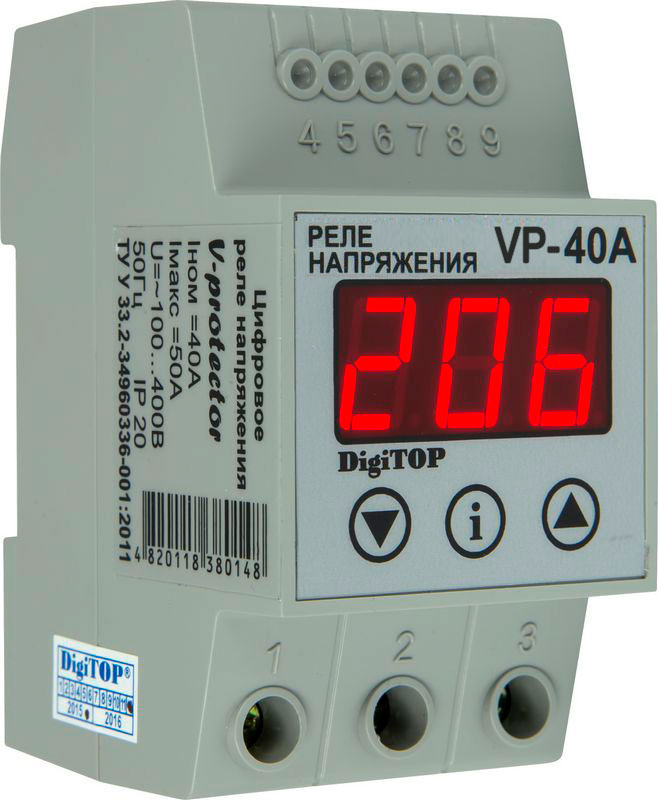

  • «Digitop VА-40» – 2500;
  • «Ресанта АЗМ 2P 40А» – 800;
  • «ZUBR D63t»–2900;
  • «Easy9 1П+Н 40 АУЗМ Schneider Electric» – 2800.
На реле контроля напряжения «Ресанта АЗМ 2P 40А» также указаны контакты входа и выхода

Отметим, что цены могут отличаться в зависимости от региона продаж и количества посредников между производителем и покупателем.

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Таблица предельно допустимых отклонений показателей напряжения, согласно ГОСТ

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.



Предыдущая

Инженерия💨 Тепловая электрическая пушка 220 В: качественный обогрев жилых помещений, гаража, склада

Следующая

Инженерия♻ Альтернативные источники энергии: время экономить

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Реле напряжения для защиты всего дома

Реле напряжения RBUZ для защиты всего дома пользуются наибольшей популярностью ввиду того, что можно установить всего одно реле напряжения RBUZ в щиток освещения и одним прибором обезопасить всю технику Вашего дома или квартиры. При подаче напряжения, которое выходит за пределы установленных Вами параметров, реле напряжения RBUZ отключит питание сразу во всем доме или квартире.

Реле напряжения RBUZ (РБУЗ) выпускаются на 16,25,32,40,50 и 63 Ампера и предназначены для установки в щитке освещения для защиты коттеджа, квартиры, дома, дачи. Выбирается реле напряжения RBUZ номиналом по току, бОльшим номинала вашего вводного автоматического выключателя. Так, например, если вводной автомат на 32А, нужно выбрать реле напряжения RBUZ на 40А (для особо запасливых сообщаем, что в этом случае реле напряжения RBUZ на 50 или 63 Ампера также будут успешно работать). Если автомат на 40А, то RBUZ на 50 (или 63А).
Если у Вас потребление электроэнергии превышает 63 Ампера , то защититься  можно по отдельности 16-Амперными реле напряжения розеточного типа R116Y либо установить в щиток освещения Реле напряжения на DIN-рейку RBUZ (РБУЗ) D16 (16A) и подключить к нему контактор, силовые контакты которого будут коммутировать соответствующую нагрузку. (Контактор можно выбрать здесь)
Схемы подключения реле напряжения RBUZ (РБУЗ) доступны в паспорте на каждую модель реле напряжения RBUZ (РБУЗ). Паспорт вложен в упаковку каждого реле напряжения RBUZ.

Реле напряжения RBUZ D - самые простые модели реле напряжения RBUZ. Монтируются на DIN-рейку, номинал приборов от 16А до 63А. На сегодняшний день особым спросом уже не пользуются.

Реле RBUZ D с буквой Т после номинала по току - следующая за RBUZ D серия реле напряжения RBUZ (РБУЗ) производятся на номиналы от 25 до 63 Ампер. Основной отличительной особенностью этой серии приборов является наличие защиты от внутреннего перегрева прибора  - термозащита. (Модели RBUZ MF и D2 также имеют эту опцию)

Реле RBUZ MF - новая линейка приборов. Многофункциональные реле серии MF обеспечивают комплексную защиту однофазной сети: контролируют недопустимые отклонения напряжения, превышение потребления тока и активной мощности. Выпускаются многофункциональные реле RBUZ MF25, RBUZ MF32, RBUZ MF40, RBUZ MF50 и RBUZ MF63 на соответствующие токи.  Все показания - напряжение, ток, мощность - отображаются на трехстрочном индикаторе многофункциональных реле RBUZ MF.

Реле напряжения RBUZ D2 - новинка в "линейке" однофазных реле напряжения RBUZ.  Компактные реле напряжения RBUZ D2 выпускаются на 40,50 и 63А. Одной из отличительных особенностей данной модели реле напряжения RBUZ является компактность. Ширина реле напряжения RBUZ D2 всего 2 модуля (у остальных моделей реле напряжения RBUZ- 3 модуля). Это позволяет сэкономить место в щитке освещения. Реле напряжения RBUZ D2 производятся с белым индикатором и RBUZ D2 Red - с красным индикатором напряжения. Отличие реле напряжения RBUZ D2 от реле напряжения RBUZ D2 Red только в индикаторе. RBUZ D2 с белым индикатором позволяет диммировать (изменять яркость) свечения индикатора. RBUZ D2 Red с красным индикатором опции диммирования не имеет. Цена реле напряжения RBUZ D2 Red за счет этого немного ниже. Остальной функционал и габариты реле напряжения RBUZ D2 и реле напряжения RBUZ D2 Red полностью идентичны.
Выпускаются двухмодульные реле напряжения
RBUZ D2: RBUZ D2-40, RBUZ D2-50, RBUZ D2-63 и
RBUZ D2 Red: RBUZ D2-40 Red, RBUZ D2-50 Red, RBUZ D2-63 Red на соответствующие токи.

Чтобы разобраться, какую модель реле напряжения RBUZ выбрать, можно воспользоваться функционалом сравнения. Окошко "Сравнить" есть рядом с каждым прибором. Одновременно можно добавить к сравнению до пяти реле напряжения. После того, как выбор реле напряжения RBUZ  для сравнения характеристик сделан, нужно нажать кнопку "К сравнению" рядом с одним из выбранных приборов. Для наглядности мы сравнили реле напряжения RBUZ на 40 Ампер. Таковых на сегодняшний день четыре модели - это RBUZ D40, RBUZ D40T, RBUZ D2-40 и RBUZ MF40.  И вот, что мы получили:

Также, отметим, что если у Вас, по каким-то причинам, нет возможности установить реле напряжения RBUZ в щиток освещения, не отчаивайтесь. Вы можете защитить самую ответственную технику реле напряжения RBUZ розеточного типа. Причем, это Вы сможете сделать самостоятельно, без вызова электрика.

Как выбрать реле напряжения для дома

Реле напряжения – это отличная инвестиция в сохранение дорогостоящей техники от скачков напряжения и аварийных ситуаций в сети. Вложив в среднем от 500 до 1000 грн. в защитное оборудование, не придется тратить в десятки раз больше на ремонт дорогостоящей техники или покупку новой. При этом к выбору реле напряжения нужно подходить грамотно, чтобы параметры устройства соответствовали подключаемой через него нагрузке.





Варианты применения


Если целью приобретения защитного устройства является защита одного конкретного электробытового прибора, то выбирая реле в розетку ошибиться невозможно. Такое реле стандартизировано на 16 А, что соответствует современному стандарту максимального тока бытовой однофазной розетки. Через розеточное реле можно подключить нагрузку до 4 кВт. При этом холодильник, для которого чаще и приобретают реле напряжения, при работе компрессора потребляет до 0,3 кВт.

Для подключения всей квартиры необходимо рассчитать максимальную суммарную нагрузку для всей эксплуатируемой техники и желательно добавить 30% запаса. Например, для кухни при минимальном наборе:
  • холодильник – до 300 Вт;
  • микроволновка – до 2000 Вт;
  • чайник – до 2000 Вт;
  • мультиварка – до 1000 Вт.
Если на кухне установлена электроплита/духовка, ее не учитываем, так как обычно такая мощная техника подключается отдельным кабелем.



Максимальная суммарная нагрузка составит 5300 Вт, с запасом получится 6890 Вт. Рассчитаем ток, так как в характеристиках реле указан максимальный ток нагрузки. Для этого полученную мощность делим на напряжение: 6890/220=31,3 (А). Теперь выбираем модель реле с максимально приближенным, но не меньшим показателем пропускной способности. В результате оптимально подойдут – реле Зубр D32 или D32T. У этих устройств максимальный ток нагрузки 32 А. Буква «Т» в маркировке свидетельствует о наличии термозащиты, которая не будет лишней в доме или квартире со старой проводкой.



При желании защитить всю электросеть квартиры или дома можно выбрать реле с максимально допустимым током 63 А. В переводе на мощность это 13,9 кВт нагрузки, которую можно через него подключить. При этом все равно необходимо произвести расчет, а добавленный запас сгладит приблизительность расчета и позволит варьировать с новой техникой.



Если же расчет превысит 63 А, что вполне вероятно для большого частного дома, можно обеспечить защиту каждой ветки отдельно. Для этого необходимо произвести расчет всех веток по отдельности и подключить их через отдельные соответствующие реле.


Для чего нужен расчет


При неправильном выборе возможны 2 сценария развития событий. Если номинал реле будет ниже чем ток нагрузки, то при ее превышении устройство будет «выбивать», то есть отключаться в аварийном режиме. Если установить реле намного мощнее чем нужно, то на работу это не повлияет, однако покупатель в этом случае переплатит, так как чем выше пропускной ток устройства, тем дороже оно стоит.



Для того чтобы точно не ошибиться при покупке реле напряжения, проконсультируйтесь у нашего менеджера онлайн или по телефону. Консультации в магазине Лето бесплатные.

выбор и подключение по схеме

Чтобы обеспечить полноценную защиту домашних электроприборов от некачественного напряжения, многие стараются установить дома стабилизатор. Это конечно хорошо. Но существует другой прибор, который сможет обеспечить достойную защиту – реле контроля напряжения. Его установка намного проще, и стоимость – меньше. Прежде чем решиться на отчаянный шаг, надо тщательно изучить оба прибора и сделать правильный выбор, потому что часто именно РН сможет решить проблему защиты сети.

Ситуации, требующие установки РН

Использование дома реле контроля напряжения целесообразно, если в электрической сети часто возникают проблемные ситуации, связанные с авариями на подстанции. Резкие скачки напряжения пагубно влияют на работающую от электричества бытовую технику. Особо опасны перепады для компьютеров и другой радиоаппаратуры.

Многие подстанции имеют трансформаторы, справляющиеся со своей задачей, подавая качественную электроэнергию в сеть. Здесь может возникнуть другая проблема, связанная с халатным обслуживанием линий электропередач. Обвисшие между опорами провода при порывах ветра будут соприкасаться между собой, создавая замыкание. Обрыв нулевого провода тоже приведет к неприятным последствиям.

В этих ситуациях поможет установленное реле контроля, которое отключит домашнюю сеть при возникновении опасного напряжения. Этот прибор часто называют отсекателем или ограничителем напряжения. Хозяин квартиры может самостоятельно задать прибору допустимый минимальный и максимальный параметр напряжения, при котором реле будет отключать подачу электроэнергии. После стабилизации напряжения реле автоматически включится, возобновив подачу электричества.

При таком напряжении в квартире сгорят многие электроприборы. Защита необходима.

Ситуация, не требующая установки РН

Если дома в сети постоянно наблюдается плохое напряжение, выраженное частыми скачками или несоответствием допустимых параметров, реле здесь не поможет. Для выравнивания напряжения потребуется поставить стабилизатор. Только он доведет напряжение в квартире до нормы.

Давайте рассмотрим пример работы бытовой техники. Чтобы холодильник или стиральная машина работали, им требуется стабильные 220В. Если в квартире сеть выдает, например, 190 вольт, эти электроприборы тоже будут работать. Но возникает вопрос, насколько долго это может продлиться. Пониженное напряжение уменьшит срок службы электроприборов и уже через год или два им потребуется ремонт.

Установка в такой ситуации прибора контроля не даст положительных результатов. Реле будет часто срабатывать или просто отключит надолго подачу электроэнергии до восстановления требуемых норм.

Преимущества РН перед стабилизатором

Когда проблемы с электричеством требуют 100% установки реле контроля, здесь все ясно. Но иногда возникает вопрос: а что если вместо РН поставить стабилизатор? Ведь, кроме защиты сети он вдобавок улучшит качество напряжения. Разобраться с этим вопросом помогут некоторые преимущества РН перед стабилизатором:

  1. Многие модели стабилизаторов, особенно дешевые, уступают по быстроте срабатывания защиты при возникновении критических показателей напряжения. Конкурировать в вопросе защиты с РН могут только симисторные стабилизаторы, но такие приборы имеют высокую стоимость.
  2. РН отличается компактными размерами, что не скажешь о внушительном корпусе стабилизатора. Эта характеристика существенно упростит монтаж. Установка реле может быть выполнена на DIN рейку непосредственно в квартирном щитке. Хозяину останется только подсоединить к контактам провода. Установка стабилизатора требует изготовления ниши или защитного ящика возле щитка. А при невозможности сделать это за пределами помещения, прибор придется размещать в квартире.
  3. Главной положительной чертой реле контроля является его мгновенная реакция на критический показатель напряжения, которая измеряется миллисекундами.
  4. И последнее, надо отметить вопрос комфорта. Каков бы ни был стабилизатор, он будет создавать шум во время работы. Пусть не сразу, но со временем точно. Это связано с тем, что его электрическая схема имеет силовой трансформатор. Именно он с продолжительностью работы начинает издавать неприятный гул. В свою очередь, реле контроля защищает домашнюю сеть бесшумно.

Рассмотрев эти важные нюансы, можно сделать вывод, что если вместо стабилизатора можно обойтись установкой РН, то лучше отдать предпочтение последнему.

Энергопотребление защитных приборов

Установка дома защитных электроприборов естественно направлена на защиту от некачественного напряжения. Но мало кто задумывается, что на себя они тоже потребляют определенное количество электроэнергии. Это становиться причиной непонятно откуда выросших расходов.

Рассмотрев конструкцию стабилизатора, можно увидеть, что его электронная схема состоит с трансформатора, электронных ключей, охлаждающего вентилятора и другой электроники. Все это потребляет определенное количество электроэнергии, даже если дома ничего не подключено к розетке, то есть при холостой работе. При появлении нагрузки, прибор входит в режим стабилизации и его собственное энергопотребление увеличивается.

Реле контроля также потребляет на себя некоторое количество электроэнергии. Но потребление настолько минимально, что по сравнению со стабилизатором такой показатель в сотни раз меньше.

Сравнив между собой этих два устройства защиты, можно сделать вывод, что стабилизированное напряжение обходится хозяину дома дороже. Если реле контроля достаточно, чтобы обеспечить безопасное электроснабжение квартиры, не стоит устанавливать стабилизатор. Конструкции большинства современных электроприборов оборудованы импульсными источниками питания, которые не реагируют на малые перепады в несколько вольт.

Как сделать правильный выбор?

Ознакомившись немного с устройством и работой обоих приборов защиты, возникает вопрос, как узнать, какое в доме напряжение, чтобы сделать правильный выбор. Ответ здесь один – надо измерить параметры энергоснабжения. Самостоятельно это проделать нельзя. Лучше обратиться к соответствующим специалистам, имеющим специальные измерительные приборы. Они сделают замер напряжения, поступающего в квартиру определенное время.

Если результаты замеров укажут на отсутствие продолжительного пониженного или повышенного напряжения, тогда с экономической точки зрения лучше поставить реле. Сама установка РН обойдется дешевле и за расход электроэнергии меньше придется платить.

Принцип действия реле

Электронная схема РН, благодаря особенностям своей конструкции, питается от электрической сети, имеющей любые параметры. При этом постоянно происходит замер напряжения. Если оно не зашкаливает за допустимые пороги, схема держит электронные ключи открытыми, пропуская ток через себя.

Когда на ЛЭП происходит перекос фаз, связанных с аварией, или образуется импульс от грозы, в квартиру поступает напряжение, несоответствующее допустимым пределам. Электронная схема реле мгновенно закрывает ключи, обесточив домашнюю сеть. Все работающие в это время электроприборы просто отключатся без повреждения.

После возвращения напряжения к нормальным параметрам первым начинает работать таймер, задерживающий время включения. Такая пауза требуется для правильной работы бытовой холодильной техники. Инструкция эксплуатации, например, холодильников или кондиционеров должна содержать описание этого параметра. Закончив отсчет запрограммированного времени, таймер дает команду, и электрическая схема открывает ключи. К потребителю возобновляется подача электроэнергии.

Разновидности РН

Выбирая модель для дома, надо ориентироваться на такие особенности:

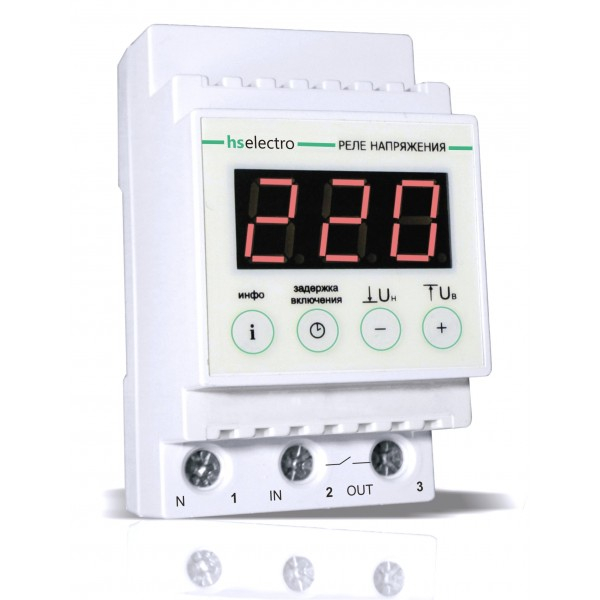

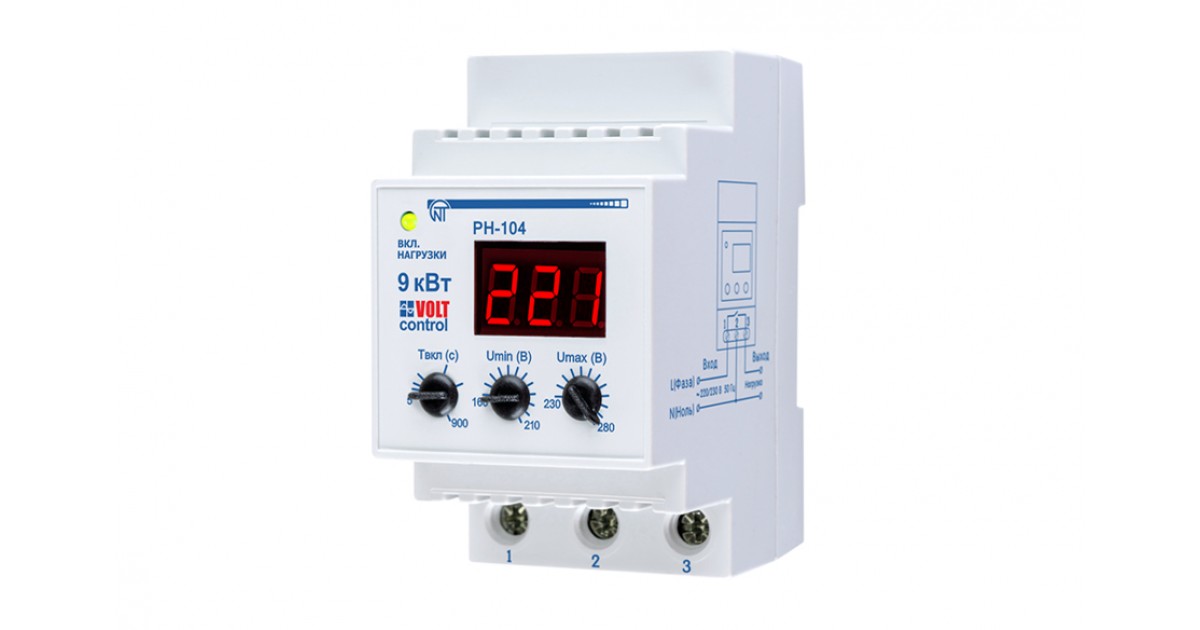

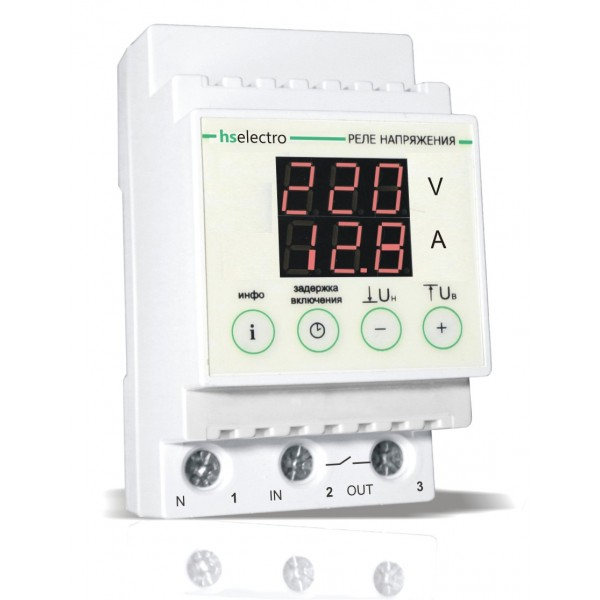

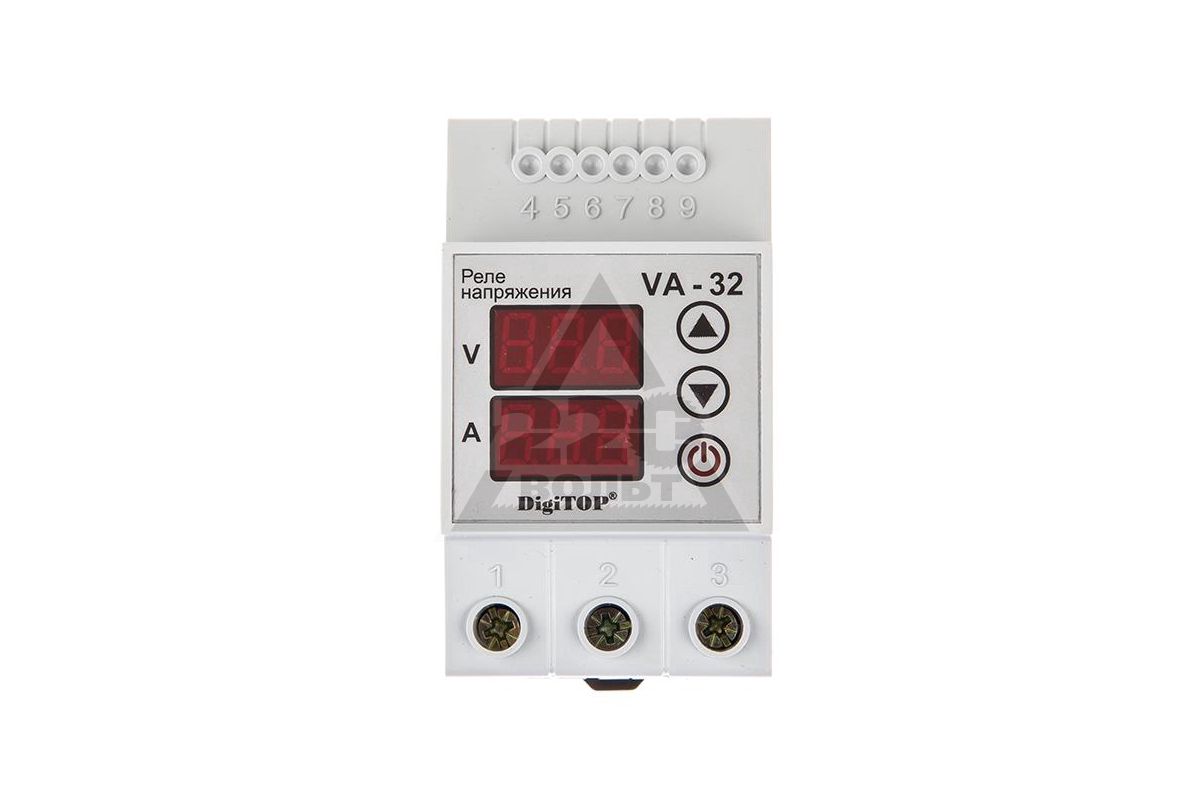

  • некоторые модели на корпусе имеют встроенный вольтметр. По электронному табло удобно определять состояние сети;
  • по типу монтажа РН могут устанавливаться на DIN рейку. В дальнейшем подключение проводов происходит к контактам, расположенным на корпусе. Такие модели устанавливают на всю квартиру внутри электрического щита. Для защиты отдельной бытовой техники разработаны устройства напоминающие тройник или переходник. Реле просто вставляется в розетку, а к его разъемам на корпусе подключается бытовой прибор;
  • РН бывает однофазное и трехфазное;
  • однофазные модели РН, монтируемые на DIN рейку, производятся с расчетом работы при номинальном напряжении сети от 8 до 80А. Однофазное реле, подключаемое к розетке, рассчитано на номинальный ток 6, 10 или 16А.

Подключение однофазного РН

У однофазного РН коммутация происходит по одному проводу – L. Подсоединение нуля N требуется для питания собственной схемы РН. Схема подключения РН на DIN рейке к домашней сети имеет два варианта:

  • сквозной вариант предусматривает отключение подачи напряжения в сеть внутри реле;
  • вариант совместного подключения с контактором, выполняющим коммутацию.

Обычно на корпусе имеется две клеммы: вход и выход, для подключения фазного провода L. Одна нулевая клемма – N. Но их может быть две, соединенных внутри между собой перемычкой. Это сделано для удобства подключения.

Если однофазное РН установить до электросчетчика, то он тоже будет защищен. Но такой вариант не всегда выполним. Это невозможно сделать, если счетчик опломбирован или такие действия запрещены соответствующими учреждениями.

Чаще всего РН подключают сразу после электросчетчика или стоящего после него автомата.

Порядок подключения РН после счетчика следующий:

  1. От распределительной шины отсоединяют провод, идущий от выхода счетчика или автомата, и подсоединяют его к контакту входа на корпусе реле с обозначением L.
  2. Свободным куском провода соединяют выход реле, так же обозначенный буквой L, с распределительной шиной.
  3. От нулевой шины подводят провод к реле и подсоединяют на контакт с обозначением N.

На этом этапе монтаж завершен. Надо знать, что само реле не сможет обеспечить защиту от замыкания и сверхтоков, поэтому наличие в паре автомата защиты обязательно. Номинальный ток автомата должен иметь меньшее значение на один стандартный ряд номиналов, относительно значения тока РН.

Подключение трехфазного РН

Особенность работы трехфазного РН заключается в отключении сразу всех трех фаз при возникновении перенапряжения хотя бы на одной из них. Схема подключения имеет такой порядок:

  1. Три фазных провода от автомата, стоящего на вводе, подсоединяют к соответствующим входным контактам реле.
  2. Катушку контактора с выходами А1, А2 соединяют проводами с любыми выходными клеммами подключения РН.

При подключении нельзя перепутывать фазы, иначе вращение асинхронных двигателей будет происходить в другую сторону. Еще один важный момент, на который надо обратить внимание, это невозможность установки отдельного РН на каждую фазу. Работающее от трех фаз оборудование после отключения одного из трех реле сразу выйдет из строя.

Выбор реле и допускающиеся при этом ошибки

Чтобы правильно выбрать РН, необходимо обратить внимание на следующие нюансы:

  • Если принято решение самостоятельно выбрать реле, надо изучить его главные параметры, это номинальный ток, быстродействие, наличие регулировки задержки и пределов срабатывания устройства.
  • Наличие цифровой индикации на корпусе не обязательно, но для настройки параметров она очень удобна.
  • Прежде чем выбрать изделие конкретной марки, надо найти на форумах отзывы покупателей и узнать принцип его работы.
  • Согласно полученной информации, лучше отдать предпочтение изделию, подходящему по соотношению качества и цены.

Часто при выборе однофазного изделия встречается ошибка, связанная с неправильным подбором тока. Маркировка на корпусе реле указывает номинальный ток, который выдержат контакты. Но многие не знают, что сила тока сильно сцепляет контакты и, чтобы у катушки хватило силы разъединить их, она должна иметь запас мощности. Запас по току однофазного реле должен составлять 30%. Если, например, автомат на вводе 40А, тогда РН надо ставить 50А.

С трехфазными реле немного проще. Они все рассчитаны на максимальный ток 16А, так как их контакты управляют работой контакторов.

Разобравшись с устройством и работой РН, его можно установить самостоятельно, обеспечив защиту домашних электроприборов. Но если что-то вызывает трудности или сомнения, лучше обратиться к специалистам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Реле напряжения RBUZ для защиты всего дома

Реле напряжения RBUZ для защиты всего дома пользуются наибольшей популярностью ввиду того, что можно установить всего одно реле напряжения RBUZ и защитить сразу весь дом от проблем с напряжением.

Реле напряжения RBUZ (РБУЗ) выпускаются на 25,32,40,50 и 63 Ампера и предназначены для установки в щитке освещения для защиты коттеджа, квартиры, дома, дачи. Выбирается реле напряжения RBUZ номиналом по току, бОльшим номинала вашего вводного автоматического выключателя. Так, например, если вводной автомат на 32А, следует выбирать реле напряжения RBUZ на 40А (на 50А или 63А тоже можно). Если автомат на 40А, то RBUZ на 50 (или 63А).
Если у Вас в доме подключенные электроприборы потребляют суммарно ток более 63 Ампер , то защитить их можно по отдельности 16-Амперными реле напряжения розеточного типа R116Y либо установить в щиток освещения Реле напряжения на DIN-рейку RBUZ (РБУЗ) D16 (16A) и подключить к нему контактор, силовые контакты которого будут коммутировать соответствующую нагрузку. Схема подключения реле напряжения RBUZ (РБУЗ) доступна в паспорте на каждую модель реле напряжения RBUZ (РБУЗ).

Реле RBUZ D - самые простые модели реле напряжения RBUZ. Монтируются на DIN-рейку, номинал приборов от 16А до 63А. На сегодняшний день особым спросом уже не пользуются.

Реле RBUZ D с буквой Т после номинала по току - следующая за RBUZ D серия реле напряжения RBUZ (РБУЗ) производятся на номиналы от 25 до 63 Ампер. Основной отличительной особенностью этой серии приборов является наличие защиты от внутреннего перегрева прибора  - термозащита. (Модели RBUZ MF и D2 также имеют опцию защиты от перегрева (термозащита)

Реле RBUZ MF - новая линейка приборов RBUZ. Многофункциональные реле серии MF обеспечивают комплексную защиту однофазной сети: контролируют недопустимые отклонения напряжения, превышение потребления тока и активной мощности. Выпускаются многофункциональные реле RBUZ MF25, RBUZ MF32, RBUZ MF40, RBUZ MF50 и RBUZ MF63 на соответствующие токи. Все показания - напряжение, ток, мощность - отображаются на трехстрочном индикаторе многофункциональных реле RBUZ MF. Ни у каких других моделей реле напряжения RBUZ, кроме серии MF, нет возможности контроля и отображения тока и мощности!


Реле напряжения RBUZ D2 - новинка в "линейке" однофазных реле напряжения RBUZ.  Компактные реле напряжения RBUZ D2 выпускаются на 40,50 и 63А. Одной из отличительных особенностей данной модели реле напряжения RBUZ является компактность. Ширина реле напряжения RBUZ D2 всего 2 модуля (у всех остальных моделей реле напряжения RBUZ- 3 модуля). Это позволяет сэкономить место в щитке освещения. Реле напряжения RBUZ D2 производятся с белым индикатором и RBUZ D2 Red - с красным индикатором напряжения. Отличие реле напряжения RBUZ D2 от реле напряжения RBUZ D2 Red только в индикаторе. RBUZ D2 с белым индикатором позволяет диммировать (изменять яркость) свечения индикатора. RBUZ D2 Red с красным индикатором опции диммирования не имеет. Цена реле напряжения RBUZ D2 Red за счет этого немного ниже. Остальной функционал и габариты реле напряжения RBUZ D2 и реле напряжения RBUZ D2 Red полностью идентичны.
Контроля тока и мощности  НЕТ!

Реле контроля напряжения — ЗАЩИТА оборудования

Интересный факт. Понятие лошадиная сила ввел отец известного ученого-физика Ватта. Ватт-отец был инженером-конструктором паровых машин, и ему было жизненно необходимо убедить владельцев шахт покупать его машины вместо тягловых лошадей. Чтобы хозяева шахт могли посчитать выгоду, Ватт придумал термин лошадиная сила для определения мощности паровых машин. Одна л.с. по Ватту - это 500 фунтов груза, которые лошадь могла тянуть весь рабочий день. Так что одна лошадиная сила - это способность тянуть телегу с 227 кг груза в течении 12 часового рабочего дня. Паровые машины, продаваемые Ваттом, имели всего несколько лошадиных сил.

Для чего нужно реле напряжения

Реле напряжения применяются исключительно для защиты оборудования от скачков напряжения и больше ни для чего. Помните, ни пробки, ни автоматические выключатели не защищают от плохого напряжения.

Реле напряжения не выравнивает плохое напряжение, а только отключает питание и автоматически включает сеть при восстановлении нормального напряжения. Если в Вашей сети стабильно плохое напряжение и/или очень частые скачки, то технически Вам поможет только стабилизатор напряжения. Хотя по закону и по совести это является проблемой поставщика электроэнергии.

Причин скачков напряжения может быть много: от неграмотного электрика до обрыва кабеля. Но наиболее частая на сегодня поломка в электрике - это "обгорание" ноля. При обгорании ноля напряжение в Вашей квартире (доме) будет "скакать" от 300В до 380В. При этом сгорает все, что было включено: холодильники, компьютеры, стиральные машины и т.п. Основная причина обгорания - старые кабельные линии. У себя в квартире Вы можете поменять всю электропроводку, но это не защитит Вас от обгорания нуля в подъезде или на площадке. К сожалению, на сегодня в любом киевском ЖЭКе такие ЧП случаются десятками и сотнями в год, а в масштабах г. Киева - тысячами.

Таким образом, реле напряжение эффективно для аварийных ситуаций. Во всех прочих случаях желательно использовать стабилизатор напряжения. Например, если "обычное" напряжение в Вашей сети составляет 170В-190В, то современный холодильник проработает максимум год-полтора. Реле напряжения в данном случае никак не поможет, оно либо будет без конца срабатывать либо просто отключит питание, и Вы останетесь фактически без холодильника. Подробнее см. статью "Стабилизаторы напряжения".


Виды реле напряжения

Реле напряжения - для быта выпускают страны СНГ и, конечно же, Китай. Страны, которые мы привыкли называть "развитой мир", выпускают реле контроля напряжения исключительно для производственного оборудования. Из украинских производителей наиболее известные торговые марки - это "DigiTOP" (г. Донецк), "Зубр" (г.Донецк), "Укрреле" (г. Днепропетровск), "Новатек" (г. Одесса)

В зависимости от типа подключения реле напряжения выпускаются как для одного прибора (с установкой в розетку), так и для группы приборов (в форме удлинителя или тройника) и, конечно же, для всей квартиры/дома (с возможностью установки в электрошкафу). Ниже Вы можете увидеть фотографии реле напряжения для различного вида.

Однофазное или трехфазное реле напряжения: принципиальное различие

Как нам уже известно, реле напряжения предназначено для защиты оборудования. Если Ваше оборудование однофазное - то и реле напряжения должно быть однофазным. Трехфазное реле напряжения (правильное техническое название - реле контроля и чередования фаз) служит для защиты исключительно 3-фазных двигателей. Таким образом, если в Ваш дом/квартиру заходит три фазы, то для защиты Вашего однофазного оборудования Вам потребуется три однофазных реле.

На заметку: Некоторые электрики вполне обосновано могут возразить, что трехфазное реле напряжение тоже будет защищать однофазных потребителей от скачков напряжения. Да - это правда. Но правда и в том, что при пропадании одной из фаз 3-фазное реле напряжение отключает оставшиеся две фазы, поскольку подобное состояние - это гибель для 3-фазного двигателя. Кроме того, настройки 3-фазного реле напряжения обязательно предусматривают сработку даже на небольшой перекос фаз, что также опасно для двигателя. Так, если напряжение на одной фазе будет, например, 230В, а на второй 200В - то реле отключит питание всего дома. Но ведь и 200В и 230В - это абсолютно безопасное питание для любого однофазного бытового прибора! Так что установка промышленного 3-фазного реле напряжения для жилых помещений - нецелесообразно.


Как правильно выбрать реле напряжения

Основная ошибка при выборе однофазного реле - неправильно подобранная мощность. Как известно, все 3-фазные реле выпускаются с мощностью максимум 16А. Это и понятно, мощности промышленного оборудования очень разные и выпуск огромного количества реле на разную мощность абсолютно не экономичен. В промышленности реле управляют контакторами или пускателями, которые уже и подбираются по мощности. А вот для быта наши производственники разработали реле с усиленными контактами: до 100А. Но почти никто из обычных граждан не знает, что номинал силы тока, указанный на реле напряжения, означает силу тока, которую данное реле может пропустить через себя, но разомкнуть !!! Все производители реле напряжения в инструкции указывают на данный факт и рекомендуют корректировать номинальный ток на 20-30%.

Таким образом, при выборе реле напряжения Вам достаточно знать, что если на Вашем вводном автомате написано 25А, то Вам необходимо реле на 32А или 40А. Если Ваш вводной автомат рассчитан на 40А - то достаточно взять реле на 50-60А и т.д.

На заметку: поскольку подавляющее большинство потребителей инструкции читают только когда "чегой-то не заводится" или "ой сломалось", то ТОВ "Энергохіт" (ТМ - DigiTop) в конце 2011г. маркировку своих реле осуществляет не по номинальному току - как положено по правилам, а как понятней рядовому потребителю - т.е. по току отсечки.

И последнее. Реле напряжение не имеет встроенной защиты от высоких токов. Т.е. реле напряжения нужно защищать от высоких токов с помощью автоматического выключателя. Автомат подбирается, как и сказано выше, номиналом на 20-30% ниже, чем номинал реле. Автоматический выключатель устанавливается перед реле.

И самое последнее. Обратите внимание, что ни реле напряжения, ни стабилизаторы не защищают от высокого напряжения разряда молнии. Токи молнии настолько велики, что обычные автоматы и реле просто взрываются. От прямого попадания молнии защищают, как известно, молниеотводы. А вот для защиты от остаточных токов, которые могут распространяться по линиям электропередач и под землей, устанавливаются высоковольтные разрядники. См. статью "Защита в электрике".

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Последние изменения внесены 20. 06.13

Что такое пониженное напряжение? Как я могу защитить свое оборудование?

Вопрос:

Что такое пониженное напряжение? Как я могу защитить свое оборудование?

Ответ:

Пониженное напряжение возникает, когда среднее напряжение трехфазной энергосистемы падает ниже заданного уровня, и иногда его называют пониженным напряжением. Электромеханические устройства, включая трехфазные двигатели и насосы, предназначены для работы при очень определенных уровнях напряжения.Если этим устройствам разрешено работать при пониженных уровнях напряжения, они будут потреблять более высокие токи. Увеличение тока вызывает повышенный нагрев обмотки и катушек оборудования, повреждая критически важную изоляцию, защищающую их. Работа в условиях пониженного напряжения может резко сократить срок службы электромеханического оборудования и привести к преждевременному выходу из строя.

Пониженное напряжение обычно возникает из-за недостаточного номинала или перегрузки трансформаторов коммунальных и производственных помещений. В периоды пикового потребления и / или когда энергосистема испытывает проблемы, потребность в мощности превышает возможности трансформатора, и в результате падает напряжение.Эти условия могут возникать без предупреждения и не давать явных указаний. Для защиты двигателей и оборудования используйте трехфазное реле контроля, также известное как реле обрыва фазы, как экономичное решение для предотвращения дорогостоящих повреждений от пониженного напряжения.

Трехфазное реле контроля с защитой от пониженного напряжения может отключать оборудование при понижении напряжения, предотвращая повреждение. Эти реле обеспечивают четкую индикацию наличия неисправности для быстрого поиска неисправностей и сокращения времени простоя.

Трехфазные двигатели и другое оборудование обычно используются в различных отраслях промышленности:

  • ОВК
  • Горное дело
  • Насос
  • Лифт
  • Кран
  • Подъемник
  • Генератор
  • Орошение
  • Петро-Хим
  • Сточные воды
  • Промышленное оборудование
  • И более

Macromatic предлагает трехфазные реле контроля (реле обрыва фазы), специально разработанные для обнаружения проблем пониженного напряжения. Узнайте больше о защите оборудования и предотвращении дорогостоящего ремонта с помощью трехфазных контрольных реле Macromatic.

Лучшее соотношение цены и качества реле пониженного напряжения - Отличные предложения на реле пониженного напряжения от глобальных продавцов реле пониженного напряжения

Отличные новости !!! Вы находитесь в нужном месте для реле максимального напряжения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это реле минимального напряжения должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили реле пониженного напряжения на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле пониженного напряжения и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести over under Voltage relay по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Старые переключатели, реле, настенные переключатели системы освещения низкого напряжения

Просмотрите наш большой выбор низковольтных настенных переключателей, реле дистанционного управления, переключателей, соленоидов, кронштейнов, монтажных ремней, чтобы найти оригинальное оборудование GE, Remcon или Touch-Plate, совместимое с вашей новой или существующей системой низковольтной проводки.Настенные переключатели для старых систем GE & Bryant предлагаются в старом стиле, новом стиле (защелкивающиеся), RFS и в сериях для кронштейнов.

Почему следует выбирать низковольтную электрическую систему (или оставить прежнюю)?
Если у вас есть одна из высококлассных низковольтных электрических систем, которые были установлены в домах середины прошлого века, примите наши поздравления. Хотя удаление низковольтной системы освещения и замена ее на стандартное было бы очень дорого, эти системы на самом деле имеют ряд преимуществ:

  • Энергосбережение - Поскольку они потребляют меньше тока, вы сэкономите деньги на счетах за электричество.
  • Скидки на страхование - Более безопасное использование из-за более низкого напряжения, вы можете претендовать на льготные ставки по страховке домовладельцев.
  • Удобство - Системы низкого напряжения могут быть настроены, чтобы позволить вам управлять всем освещением вашего дома из одного места, например, на кухне или в главной спальне.
  • Гибкость - Низковольтные переключатели могут быть подключены параллельно для создания трехпозиционных переключателей там, где они вам нужны, без дополнительных затрат на новые или специализированные переключатели.

Старинные системы низковольтной проводки, установленные по всей территории США в 1950-х, 1960-х и 1970-х годах, были созданы с учетом требований современного образа жизни, что дало домовладельцам большую гибкость и контроль над функциональностью своего дома. Вдохновленные промышленными системами, которые полагались на релейные переключатели для управления двигателями, освещением и другим промышленным оборудованием, старинные системы проводки дистанционного управления использовали реле для переключения тока; эти реле, в свою очередь, управлялись небольшими переключателями света, работающими при низком напряжении, сравнимом с напряжением дверного звонка. Поскольку реле требовали только короткого импульса для переключения тока, переключатели света были мгновенными (ток низкого напряжения протекал только до тех пор, пока был нажат выключатель света), и это позволило обеспечить более безопасную электрическую проводку, а также меньшее потребление энергии. Кроме того, каждый переключатель мгновенного действия может быть подключен для выполнения той же функции, что и однополюсный переключатель, 3-позиционный переключатель или 4-позиционный переключатель, так что можно управлять одним светом из нескольких удаленных мест без сложной проводки.

Реле максимального и минимального напряжения REU 523 - Сервисное обслуживание и поддержка устаревших продуктов (продукты защиты и управления для распределения электроэнергии)

Базовая защита сборных шин и фидеров на подстанциях и в промышленных системах распределения электроэнергии


Не активен с 2011 г.

Реле максимального и минимального напряжения REU 523 - это вторичное реле, которое подключается к трансформаторам напряжения защищаемого объекта. Устройство непрерывно измеряет основную волну фазных напряжений объекта. При обнаружении неисправности реле активирует и отключает автоматический выключатель, подает сигналы тревоги, записывает данные о неисправности и т. Д. В соответствии с приложением и настроенными функциями реле.

Блок максимального напряжения включает в себя низкую ступень U> и высокую ступень U >>, а также низкую ступень U <и высокую ступень U <<. В качестве альтернативы можно настроить ступень минимального напряжения с высокой уставкой для оценки напряжения прямой последовательности фаз.Кроме того, ступень минимального напряжения с высокой уставкой может быть сконфигурирована для оценки только одного, а не трех межфазных напряжений.

Функции защиты независимы друг от друга и имеют свои собственные группы уставок и записи данных. Функции измерения повышенного и пониженного напряжения используют обычное измерение трансформатора напряжения.
Матрица выходных контактов позволяет направлять сигналы пуска или отключения от ступеней защиты на требуемый выходной контакт.

Область применения

  • Реле защиты от повышенного и пониженного напряжения

Преимущества продукта

  • Многофункциональное реле защиты

Характеристики продукта

  • Одно- или трехфазное использование
  • Включает в себя блок повышенного и пониженного напряжения, блок пониженного напряжения и блок защиты автоматического выключателя.
  • Регистратор аварийных процессов
  • Энергонезависимая память
  • HMI с буквенно-цифровым ЖК-дисплеем и кнопками маневрирования
  • Непрерывный самоконтроль

Подключение реле низкого напряжения

Реле - это переключатель с электрическим управлением. Реле низкого напряжения очень помогают во многих солнечных приложениях вне сети для управления сильноточной цепью с помощью слаботочного переключателя. Ток = амперы.Низкие напряжения, которые обычно встречаются в автономных системах, 12 или 24 вольта постоянного тока, имеют высокое сопротивление, которое требует, чтобы большой провод прошел значительное расстояние без потери напряжения. Реле может свести к минимуму эту проблему.

Например, реле можно использовать для включения и выключения редукторного двигателя постоянного тока Simple Pump с помощью реле давления или поплавкового выключателя, номинальное значение которого ниже пикового значения тока двигателя. Номинальная сила тока 12-вольтного редукторного двигателя постоянного тока мощностью 1/5 лошадиных сил составляет от 14 до 15 ампер, но увеличение крутящего момента двигателя при движении вверх насоса может вызвать скачки напряжения, приближающиеся к 25 ампер.Если насос отключается от цепи во время хода вверх, реле давления на 15 ампер или поплавковое реле на 8 ампер могут быть повреждены. Использование реле с номиналом 30 ампер или выше позволяет избежать этой потенциальной проблемы. Использование реле более высокого номинала позволяет избежать этой потенциальной проблемы. Использование реле также позволяет подключать реле давления или поплавок с большего расстояния, используя провод гораздо меньшего размера.

Вот схема подключения реле с использованием небольшого тумблера (14) для приведения в действие реле (13) на 30 А для включения и выключения электрической нагрузки (15), которая представляет собой светодиодную лампочку, питающуюся от небольшой свинцово-кислотной батареи на 12 В. который находится вне поля зрения в левом верхнем углу фотографии.

1. Плюс аккумуляторной батареи (красный)

2. Минус батареи (черный)

3. Положительная нагрузка (красный)

4. Нагрузка отрицательная (черный)

5. Плюс к реле (синий) от плюса аккумулятора 1

6. Плюс к катушке реле (белый), которая находится на той же клемме, что и 5

.

7. Перемычка с минуса на общий выключатель (черная)

8. Перемычка (черная) между минусом аккумулятора и минусом нагрузки

9. Положительный подвод от реле к положительному полюсу нагрузки (желтый), который нормально разомкнут (то есть замыкается только при нажатии переключателя 14)

10.Положительное питание от реле, которое срабатывает, когда реле нормально замкнуто (красный), не используется в этом приложении

11. Проволочная перемычка от общего переключателя к минусу аккумулятора (черный) 7

12. Плюс от катушки реле к плюсу переключателя (черный)

13. Реле

14. Тумблер однополюсный

15. Нагрузочная светодиодная лампа

Переключатель (14) может быть реле давления или поплавковым выключателем, которые обычно используются в системах перекачивания воды.

Ток от аккумулятора (1 и 2) идет к реле по синему проводу (5) и к плюсу нагрузки по желтому проводу (9). Отрицательная половина цепи идет от аккумулятора к нагрузке через перемычку (8).

Катушка реле запитана от плюсового белого провода (6). Отрицательная половина цепи идет от черного провода катушки реле (12) и черной перемычки (11), которая соединяется с минусом аккумуляторной батареи. Когда тумблер замкнут, на катушку реле подается напряжение, которое замыкает реле и замыкает цепь для питания нагрузки.

Другое применение этого сценария реле - защита функции отключения при низком напряжении небольшого контроллера заряда от скачков тока, превышающих номинальный ток контроллера заряда. В большинстве небольших контроллеров заряда с защитой от низкого напряжения для отключения нагрузки используется полевой МОП-транзистор. МОП-транзистор - это своего рода транзистор, используемый для переключения электронных сигналов, которые могут быть повреждены скачком напряжения, если нагрузка отключена, когда ток нагрузки резко возрастает. Подключите белый провод катушки реле к положительному разъему нагрузки, а черный - к отрицательному.Запустить двигатель насоса через реле. Если напряжение в вашей батарее упадет ниже напряжения отключения контроллера заряда, катушка реле откроется, отключив питание насоса. Альтернативой является запуск помпы непосредственно от батареи, но у вас не будет защиты от низкого напряжения для батареи.

@. Как начать автоматизировать дом?

Монтаж реле

Обычно есть два способа интеграции реле в электрический шкаф вашего дома.Если корпус реле уже подготовлен для монтажа на рейку, вы можете просто добавить его в электрический шкаф. Однако реле для PCB (печатной платы) обычно дешевле, но для них нужен переходник. Если вы выберете последний вариант, важно установить надежное соединение между реле и адаптером. Адаптер обычно включает в себя предохранительный зажим или пластиковый держатель, чтобы реле случайно не потеряло контакт или не упало (см. Фото ниже). Если в комплекте с адаптером не поставляется предохранительный зажим или пластиковый держатель, вы можете импровизировать, обернув электронную изоляционную ленту вокруг адаптера и реле (см. Фото ниже).Но это точно НЕ лучший вариант! Тем не менее, торговый посредник должен, по крайней мере, предложить возможность покупки предохранительных зажимов или пластиковых держателей отдельно. Возможно, лучше приостановить проект домашней автоматизации до тех пор, пока предохранительные зажимы не появятся в магазине вашего торгового посредника, чем приступить к использованию временной электроизоляционной ленты. Позже придется немало поработать, чтобы заменить ленту.

Маршрутизация соединений

Следует строго избегать смешивания линий электропередач и линий управления низкого напряжения.Линии управления реле должны быть проложены к каждому реле со стороны, противоположной линии электропередач, если это возможно. У большинства реле или адаптеров реле кабели управления подключаются с противоположной стороны. Единственное отличие - это низкопрофильные адаптеры, которые могут иметь некоторые силовые соединения на той же стороне, что и линии управления. При необходимости надлежащая дополнительная изоляция должна предотвратить случайное соединение между линией управления низкого напряжения и линией питания. Обычно наилучшим вариантом является проложить все кабели управления через один или несколько кабелей и протянуть их только к линиям управления рядом с реле.Держите линии управления подальше от силовых линий внутри электрического шкафа, насколько это возможно. Если в вашем существующем электрическом шкафу больше нет места для реле, вам следует добавить новый электрический шкаф и проложить к нему линии питания, управляемые реле.

Сборка и тестирование

ПРОЧНО ПОДКЛЮЧИТЬ К ЛИНИЯМ ЭЛЕКТРОПИТАНИЯ. СЛОЖНО ПОДКЛЮЧЕННАЯ ЛИНИЯ ЭЛЕКТРОПИТАНИЯ МОЖЕТ ВЫЗВАТЬ ПОЖАР В ВАШЕМ ЭЛЕКТРИЧЕСКОМ ШКАФЕ! ПЕРЕД НАЧАЛОМ РАБОТЫ В ВАШЕМ ЭЛЕКТРИЧЕСКОМ ШКАФЕ ВЫ ДОЛЖНЫ ВЫКЛЮЧИТЬ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ В ДОМЕ, ЧТОБЫ ПРЕДОТВРАТИТЬ СЛУЧАЙНОЕ ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ .

Интеграция реле в электрический шкаф вашего дома или квартиры требует некоторой перенаправления линий электропередач. Важно всегда размещать реле за автоматическим выключателем. Это означает, что если с реле что-то пойдет не так, автоматический выключатель все равно сможет отключить ток.

Когда вы встраиваете реле в электрическую схему дома, вы всегда должны проверять его работу с выключенными реле. Если реле подключены как устройства включения питания, все управляемые бытовые приборы и освещение должны быть отключены от электроэнергии.Если реле подключены как выключатели питания, то все управляемые бытовые приборы и освещение должны быть под напряжением, как и до модификации.

Следующим шагом является проверка напряжения на линиях управления реле относительно земли (GND). Вольтметр должен показывать 0 В по шкале переменного и постоянного тока (или, по крайней мере, не более нескольких милливольт). Только после этого вы сможете подключить реле к плате управления компьютера.

Теперь выключите все управляемое реле освещение и бытовую технику с помощью их внутренних переключателей и начните включать реле.Важно не допустить, чтобы мощный электрический прибор потреблял ток через реле, прежде чем будут проверены рабочие условия реле в соответствии со спецификациями производителя.

A 12 В = реле с максимальным выходным током 16 А при 230 В ~ требует около 50 мА для надежного включения бытового прибора. Источник питания реле низкого напряжения должен обеспечивать достаточную мощность для работы всех реле в соответствии со спецификацией производителя. Поэтому рекомендуется использовать все реле одного производителя и одного типа.

Затем вы должны начать проверку работы платы управления и реле, подав управляющее питание сначала на одно реле. Вы должны услышать только один быстрый щелчок реле, когда оно включено. Затем необходимо измерить напряжение в цепях управления реле. Изготовитель реле обычно указывает допуски относительно номинального рабочего напряжения реле. Обычно минимальное напряжение включения и удержания составляет около 0,8 от номинального напряжения, а максимальное поддерживаемое напряжение составляет 1,1 от номинального напряжения. Это 9.6 В и 13,2 В для реле 12 В. Фактическое напряжение на управляющих контактах реле всегда должно быть в этих пределах, если реле включено. Если это не так, вам следует изменить дизайн платы управления и / или источника питания реле.

Обычно напряжение источника питания реле может уменьшаться на несколько десятков милливольт по мере включения большего количества реле, но управляющее напряжение реле должно оставаться в пределах, указанных выше.

Неплохая идея использовать один из аналогово-цифровых входов PIC18F24J50 для измерения напряжения питания реле.Однако вам следует создать схему адаптера для преобразования диапазона входного напряжения (обычно от 0 В до 15 В =) в диапазон от 0 В до 3,3 В =.

Реле. Меры предосторожности при использовании | Средства автоматизации | Industrial Devices

Реле может подвергаться воздействию различных условий окружающей среды во время фактического использования, что может привести к неожиданному отказу. Следовательно, необходимы испытания в практическом диапазоне в реальных условиях эксплуатации. Соображения по применению должны быть рассмотрены и определены для правильного использования реле.

Для того, чтобы использовать реле должным образом, характеристики выбранного реле должны быть хорошо известны, а условия использования реле должны быть исследованы, чтобы определить, подходят ли они к условиям окружающей среды, и в то же время катушка Условия, условия контактов и условия окружающей среды для фактически используемого реле должны быть заранее известны в достаточной степени.
В таблице ниже приведены основные моменты выбора реле.Его можно использовать в качестве справочного материала для исследования предметов и предупреждений.

Элемент спецификации Рекомендации по выбору
Катушка a) Номинальное значение
b) Напряжение срабатывания (ток)
c) Отпускаемое напряжение (ток)
d) Максимальное длительное подаваемое напряжение (ток)
e) Сопротивление катушки
f) Полное сопротивление
g) Повышение температуры
1) Выберите реле с учетом пульсации источника питания.
2) Уделите достаточно внимания температуре окружающей среды, повышению температуры змеевика и горячему запуску.
3) При использовании в сочетании с полупроводниками необходимо уделять особое внимание применению. Остерегайтесь падений напряжения при запуске.
Контакты a) Расположение контактов
b) Мощность контактов
c) Материал контактов
d) Срок службы
e) Контактное сопротивление
1) Желательно использовать стандартный продукт с количеством контактов больше необходимого.
2) Полезно, чтобы срок службы реле соответствовал сроку службы устройства, в котором оно используется.
3) Соответствует ли материал контактов типу нагрузки?
Особая осторожность необходима при низком уровне нагрузки.
4) Номинальный срок службы может сократиться при использовании при высоких температурах.
Срок службы следует проверять в реальной атмосфере.
5) В зависимости от схемы релейный привод может синхронизироваться с нагрузкой переменного тока.
Поскольку это приведет к резкому сокращению срока службы, необходимо проверить фактическую машину.
Время срабатывания a) Время срабатывания
b) Время отпускания
c) Время дребезга
d) Частота переключения
1) Для звуковых цепей и подобных приложений полезно уменьшить время дребезга.
Механические характеристики a) Вибростойкость
b) Ударопрочность
c) Температура окружающей среды
d) Срок службы
1) Учитывайте характеристики при вибрации и ударах в месте использования.
2) Реле, в котором используется изолированный медный провод с высокой термостойкостью, если оно будет использоваться в среде с особенно высокими температурами.
Прочие предметы a) Напряжение пробоя
b) Способ монтажа
c) Размер
d) Защитная конструкция
1) Можно выбрать способ подключения: тип разъема, тип печатной платы, пайка, клеммы-вкладыши и тип винтового крепления.
2) Для использования в неблагоприятной атмосфере следует выбирать герметичную конструкцию.
3) При использовании в неблагоприятных условиях используйте герметичный тип. 4) Есть ли особые условия?

Основы работы с реле

  • Для сохранения исходных характеристик следует соблюдать осторожность, чтобы не уронить реле и не задеть его.
  • При нормальном использовании реле сконструировано таким образом, что корпус не отсоединяется. Для сохранения первоначальной производительности корпус снимать не следует. Характеристики реле не могут быть гарантированы при снятии корпуса.
  • Использование реле в атмосфере при стандартной температуре и влажности с минимальным количеством пыли, SO 2 , H 2 S или органические газы. Для установки в неблагоприятных условиях следует рассмотреть один из герметичных типов.
    Пожалуйста, избегайте использования силиконовых смол рядом с реле, потому что это может привести к выходу из строя контакта. (Это также относится к реле с пластиковым уплотнением.)
  • При подключении катушек поляризованных реле проверьте полярность катушек (+, -) на внутренней схеме подключения (Схема).Если выполнено какое-либо неправильное подключение, это может вызвать неожиданную неисправность, например, чрезмерный нагрев, огонь и тд, и схемы не работают.
    Избегайте подачи напряжения на установленную катушку и катушку сброса одновременно.
  • Для правильного использования необходимо, чтобы на катушке подавалось номинальное напряжение. Используйте прямоугольные волны для катушек постоянного тока и синусоидальные волны для катушек переменного тока.
  • Убедитесь, что подаваемое напряжение катушки не превышает максимально допустимого напряжения.
  • Номинальная коммутируемая мощность и срок службы приведены только для справки.Физические явления на контактах и ​​срок службы контактов сильно различаются в зависимости от от типа нагрузки и условий эксплуатации. Поэтому обязательно внимательно проверяйте тип нагрузки и условия эксплуатации перед использованием.
  • Не превышайте допустимые значения температуры окружающей среды, указанные в каталоге.
  • Используйте флюсовый или герметичный тип, если будет использоваться автоматическая пайка.
  • Хотя реле экологически герметичного типа (пластиковое герметичное и т. Д.)) можно чистить, Избегайте погружения реле в холодную жидкость (например, в чистящий растворитель) сразу после пайки. Это может ухудшить герметичность.
    Реле клеммного типа для поверхностного монтажа является герметичным и может очищаться погружением. Используйте чистую воду или растворитель на спиртовой основе.
    Рекомендуется очистка методом кипячения (Температура очищающей жидкости должна быть 40 ° C или ниже). Избегайте ультразвуковой очистки реле. Использование ультразвуковой очистки может вызвать обрыв катушки или небольшое залипание контактов из-за ультразвуковой энергии.
  • Избегайте сгибания клемм, так как это может привести к неисправности.
  • В качестве ориентира используйте монтажное давление Faston от 40 до 70 Н {4 до 7 кгс} для реле с лепестковыми выводами.
  • Для правильного использования прочтите основной текст.

Применение номинального напряжения является основным требованием для точной работы реле. Хотя реле будет работать, если приложенное напряжение превышает напряжение срабатывания, требуется, чтобы на катушку подавалось только номинальное напряжение без учета изменений сопротивления катушки и т. Д., из-за различий в типе источника питания, колебаний напряжения и повышения температуры.
Также требуется осторожность, потому что могут возникнуть такие проблемы, как короткое замыкание слоев и выгорание в катушке, если приложенное напряжение превышает максимальное значение, которое может применяться непрерывно. В следующем разделе содержатся меры предосторожности относительно входа катушки. Пожалуйста, обратитесь к нему, чтобы избежать проблем.

1. Основные меры предосторожности при обращении с катушкой

Тип работы переменного тока

Для работы реле переменного тока источником питания почти всегда является коммерческая частота (50 или 60 Гц) со стандартными напряжениями 6, 12, 24, 48, 100 и 200 В переменного тока. Из-за этого, когда напряжение отличается от стандартного, продукт является предметом особого заказа, и факторы цены, доставки и стабильности характеристик могут создавать неудобства. По возможности следует выбирать стандартные напряжения.
Кроме того, для типа переменного тока, потери сопротивления затеняющей катушки, потери на вихревые токи магнитной цепи и выход с гистерезисными потерями, и из-за более низкого КПД катушки обычно повышение температуры больше, чем для типа постоянного тока.
Кроме того, поскольку гудение возникает при напряжении ниже срабатывания и выше номинального напряжения, необходимо соблюдать осторожность в отношении колебаний напряжения источника питания.
Например, в случае запуска двигателя, если напряжение источника питания падает, и во время гудения реле, если оно возвращается в восстановленное состояние, контакты подвергаются ожогу и сварке с возникновением ложного срабатывания. самоподдерживающееся состояние.
Для типа переменного тока существует пусковой ток во время работы (для изолированного состояния якоря полное сопротивление низкое, а ток превышает номинальный; для закрепленного состояния якоря полное сопротивление высокое и номинальное значение протекающего тока), поэтому в случае использования нескольких реле при параллельном подключении необходимо учитывать потребляемую мощность.

Тип работы постоянного тока

Для работы реле постоянного тока существуют стандарты для напряжения и тока источника питания, при этом стандарты постоянного напряжения установлены на 5, 6, 12, 24, 48 и 100 В, но в отношении тока значения, выраженные в каталогах в миллиамперах пусковой ток.
Однако, поскольку это значение тока срабатывания является не более чем гарантией того, что якорь практически не перемещается, необходимо учитывать изменение напряжения питания и значений сопротивления, а также увеличение сопротивления катушки из-за повышения температуры. наихудшее состояние работы реле, заставляя считать текущее значение равным 1.В 5–2 раза больше тока срабатывания. Кроме того, из-за широкого использования реле в качестве ограничивающих устройств вместо счетчиков как напряжения, так и тока, а также из-за постепенного увеличения или уменьшения тока, подаваемого на катушку, вызывающего возможную задержку движения контактов, существует вероятность того, что назначенная управляющая способность может не быть удовлетворена. При этом необходимо проявлять осторожность. Сопротивление обмотки реле постоянного тока изменяется в зависимости от температуры окружающей среды, а также от собственного тепловыделения примерно на 0.4% / ° C, и, соответственно, при повышении температуры из-за увеличения срабатывания и отпускания напряжения требуется осторожность. (Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.)

2. Источник питания для входа катушки

Напряжение питания катушки переменного тока

Для стабильной работы реле напряжение включения должно находиться в диапазоне +10% / - 15% от номинального напряжения. Однако необходимо, чтобы форма волны напряжения, приложенного к катушке, была синусоидальной.Нет проблем, если источником питания является коммерческий источник питания, но когда используется стабилизированный источник питания переменного тока, возникает искажение формы сигнала из-за этого оборудования, и существует возможность ненормального перегрева. С помощью затеняющей катушки для катушки переменного тока гудение прекращается, но с искаженной формой волны эта функция не отображается. На рис. 1 ниже показан пример искажения формы сигнала.
Если источник питания для рабочей цепи реле подключен к той же линии, что и двигатели, соленоиды, трансформаторы и другие нагрузки, при работе этих нагрузок напряжение в сети падает, и из-за этого контакты реле подвергаются воздействию вибрации и последующие ожоги.В частности, если используется трансформатор небольшого типа и его мощность не имеет запаса прочности, при наличии длинной проводки или в случае использования в быту или небольшом магазине, где проводка тонкая, необходимо принять меры предосторожности, потому что нормальных колебаний напряжения в сочетании с другими факторами. При возникновении неисправности следует провести обследование ситуации с напряжением с помощью синхроскопа или аналогичных средств и принять необходимые контрмеры, и вместе с этим определить, следует ли использовать специальное реле с подходящими характеристиками возбуждения или выполнить аварийное отключение. изменение в цепи постоянного тока, как показано на рис.2, в который вставлен конденсатор для поглощения колебаний напряжения. В частности, когда используется магнитный переключатель, поскольку нагрузка становится подобной нагрузке двигателя, в зависимости от применения, следует попытаться разделить рабочую цепь и силовую цепь.

Источник питания для входа постоянного тока

Мы рекомендуем, чтобы напряжение, подаваемое на оба конца катушки в реле постоянного тока, находилось в пределах ± 5% от номинального напряжения катушки.
В качестве источника питания для реле постоянного тока используется батарея или схема полуволнового или двухполупериодного выпрямителя со сглаживающим конденсатором. Характеристики напряжения возбуждения реле будут изменяться в зависимости от типа источника питания, и поэтому для отображения стабильных характеристик наиболее желательным методом является идеальный постоянный ток.
В случае пульсации, включенной в источник питания постоянного тока, особенно в случае схемы полуволнового выпрямителя со сглаживающим конденсатором, если емкость конденсатора слишком мала из-за влияния пульсации, возникает гудение и неудовлетворительное состояние производится.
Для конкретной схемы, которая будет использоваться, абсолютно необходимо подтвердить характеристики.
Необходимо рассмотреть возможность использования источника постоянного тока с пульсацией менее 5%. Также обычно следует подумать о следующем.

  • 1. Для реле шарнирного типа нельзя использовать однополупериодный выпрямитель, если вы не используете сглаживающий конденсатор. Для правильного использования необходимо оценить пульсацию и характеристики.
  • 2.Для реле шарнирного типа существуют определенные приложения, которые могут или не могут использовать сам по себе двухполупериодный выпрямитель. Пожалуйста, уточняйте технические характеристики у оригинального производителя.
  • 3. Напряжение, приложенное к катушке, и падение напряжения
    Ниже показана схема, управляемая одним и тем же источником питания (аккумуляторной батареей и т. Д.) Как для катушки, так и для контакта.
    На электрическую долговечность влияет падение напряжения в катушке при включении нагрузки.
    Убедитесь, что на катушку подается фактическое напряжение при действительной нагрузке.

3. Максимально допустимое напряжение и превышение температуры

При правильном использовании необходимо, чтобы на катушке подавалось номинальное напряжение катушки. Однако обратите внимание, что если напряжение больше или равно максимальному продолжительному напряжению Давление на катушку может привести к возгоранию катушки или короткому замыканию ее слоев из-за повышения температуры. Кроме того, не превышайте допустимый диапазон температуры окружающей среды, указанный в каталоге.

Максимальное длительное напряжение

Помимо обеспечения стабильности работы реле, максимальное непрерывное напряжение сжатой катушки является важным ограничением для предотвращения о таких проблемах, как термическое повреждение или деформация изоляционного материала, или возникновение опасности возгорания.
При фактическом использовании с изоляцией E-типа при температуре окружающей среды 40 ° C, предел повышения температуры 80 ° C считается разумным в соответствии с методом сопротивления.Однако при соблюдении Закона о безопасности электрических устройств и материалов это значение становится 75 ° C.

Повышение температуры из-за импульсного напряжения

Когда используется импульсное напряжение с временем включения менее 2 минут, повышение температуры катушки никак не связано со временем включения. Это зависит от отношения времени включения к времени выключения, и по сравнению с протеканием постоянного тока она довольно мала.
В этом отношении различные реле практически идентичны.

Текущее время прохождения %
Для непрерывного прохода Значение превышения температуры составляет 100%
ВКЛ: ВЫКЛ = 3: 1 Около 80%
ВКЛ: ВЫКЛ = 1: 1 Около 50%
ВКЛ: ВЫКЛ = 1: 3 Около 35%
Изменение рабочего напряжения из-за повышения температуры катушки (горячий старт)

В реле постоянного тока после непрерывного прохождения тока в катушке, если ток выключен, то сразу же снова включается, из-за повышения температуры в катушке рабочее напряжение станет несколько выше.Кроме того, это будет то же самое, что использовать его в атмосфере с более высокой температурой.
Соотношение сопротивления / температуры для медного провода составляет около 0,4% для 1 ° C, и с этим соотношением сопротивление катушки увеличивается. То есть, чтобы реле работало, необходимо, чтобы напряжение было выше рабочего напряжения и рабочее напряжение повышается в соответствии с увеличением значения сопротивления. Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.

4. приложенное напряжение катушки и время срабатывания

В случае работы на переменном токе время срабатывания сильно варьируется в зависимости от точки фазы, в которой переключатель включается для возбуждения катушки, и выражается как определенный диапазон, но для миниатюрных типов это в большинстве случаев. часть 1/2 цикла. Однако для реле довольно большого типа, где дребезг велик, время срабатывания составляет от 7 до 16 мсек, с временем срабатывания порядка от 9 до 18 мсек. время быстрое, но если оно слишком быстрое, время дребезга контакта «Форма А» увеличивается. Имейте в виду, что условия нагрузки (в частности, когда пусковой ток большой или нагрузка близка к номинальной) могут привести к сокращению срока службы и незначительному свариванию.

5. лотковые цепи (байпасные цепи)

В случае построения схемы последовательности из-за байпасного потока или альтернативной маршрутизации необходимо следить за тем, чтобы не было ошибочной или ненормальной работы. Чтобы понять это условие при подготовке цепей последовательности, как показано на рис.4, где 2 строки записаны как линии источника питания, верхняя линия всегда (+), а нижняя линия (-) (когда цепь переменного тока, применяется то же мышление). Соответственно, сторона (+) обязательно является стороной для контактных соединений (контакты для реле, таймеров, концевых выключателей и т. Д.), А сторона (-) - это сторона цепи нагрузки (катушка реле, катушка таймера, катушка магнита, соленоид. катушка, мотор, лампа и т. д.).
На рис. 5 показан пример паразитных цепей. На рис. 5 (a) с замкнутыми контактами A, B и C после срабатывания реле R 1 , R 2 и R 3 , если контакты B и C разомкнуты, имеется последовательная цепь через A, R 1 , R 2 и R 3 , и реле будут гудеть и иногда не переходят в состояние отключения.
Подключения, показанные на Рис. 5 (b), выполнены правильно. Кроме того, что касается цепи постоянного тока, поскольку она проста с помощью диода для предотвращения паразитных цепей, следует применять правильное применение.

6. Постепенное увеличение напряжения на катушке и цепь самоубийства

Когда напряжение, подаваемое на катушку, увеличивается медленно, операция переключения реле нестабильна, контактное давление падает, дребезг контактов увеличивается, и возникает нестабильное состояние контакта. Этот метод подачи напряжения на катушку использовать не следует, и следует рассмотреть способ подачи напряжения на катушку (использование схемы переключения). Кроме того, в случае реле с фиксацией, использующих контакты собственной «формы B», используется метод цепи собственной катушки для полного прерывания, но из-за возможности развития неисправности следует проявлять осторожность.
Схема, показанная на рис. 6, вызывает синхронизацию и последовательную работу с использованием реле язычкового типа, но это не очень хороший пример со смесью постепенного увеличения приложенного напряжения для катушки и схемы самоубийства.В части синхронизации для реле R 1 , когда время ожидания истекло, возникает дребезжание, вызывающее проблемы. В первоначальном тесте (пробное производство) он показывает удовлетворительную работу, но по мере увеличения количества операций почернение контактов (карбонизация) плюс дребезжание реле создают нестабильность в работе.

7.

синхронизация фаз при переключении нагрузки переменного тока

Если переключение контактов реле синхронизировано с фазой питания переменного тока, может произойти сокращение электрического срока службы, сварные контакты или явление блокировки (неполное размыкание) из-за переноса материала контакта.Поэтому проверяйте реле, пока оно работает в реальной системе. При управлении реле с таймерами, микрокомпьютерами и тиристорами и т. Д. Возможна синхронизация с фазой питания.

8. Ошибочная работа из-за индуктивных помех

Для длинных проводов, когда линия для цепи управления и линия для подачи электроэнергии используют один кабелепровод, индукционное напряжение, вызванное индукцией от линии питания, будет подаваться на рабочую катушку независимо от того, подается ли управляющий сигнал. выключенный.В этом случае реле и таймер не могут вернуться в исходное состояние. Поэтому, когда проводка проходит на большом расстоянии, помните, что наряду с индуктивными помехами отказ соединения может быть вызван проблемой с распределительной способностью, или устройство может выйти из строя из-за воздействия внешних скачков напряжения, например, вызванных молнией.

9. долгосрочный токонесущий

Цепь, которая будет непрерывно проводить ток в течение длительных периодов времени. без переключения реле.(цепи для аварийных ламп, сигнальных устройств и проверка ошибок, которая, например, восстанавливается только при неисправности и выводе предупреждений с контактами формы B)
Непрерывный, длительный ток, подаваемый на катушку, способствует ухудшению изоляции катушки. и характеристики за счет нагрева самого змеевика. Для таких схем, используйте фиксирующее реле с магнитной фиксацией. Если вам нужно использовать одно стабильное реле, используйте реле герметичного типа, на которое непросто влияют условия окружающей среды, и обеспечивайте отказоустойчивость схемотехника, учитывающая возможность выхода из строя или размыкания контактов.

10.Использование при нечастом переключении

Пожалуйста, проводите периодические проверки контактной проводимости, если частота переключения составляет один или меньше раз в месяц.
Если переключение контактов не происходит в течение длительного времени, на контактных поверхностях может образоваться органическая мембрана, что приведет к нестабильности контакта.

11.О электролитической коррозии катушек

В случае схем катушек сравнительно высокого напряжения, когда такие реле используются в атмосфере с высокой температурой и высокой влажностью или при непрерывном прохождении тока, можно сказать, что коррозия является результатом возникновения электролитической коррозии.Из-за возможности возникновения обрыва цепи следует обратить внимание на следующие моменты.

  • 1. Сторона (+) источника питания должна быть подключена к шасси. (См. Рис.8) (Общий для всех реле)
  • 2. В случае неизбежного заземления стороны (-) или в случае, когда заземление невозможно.
    (1) Вставьте контакты (или переключатель) в сторону (+) источника питания. (См. Рис. 9) (Общий для всех реле)
    (2) Если заземление не требуется, подключите клемму заземления к (+) стороне катушки. (См. Рис.10) (NF и NR с клеммой заземления)
  • 3. Если сторона (-) источника питания заземлена, всегда избегайте перекрещивания контактов (и переключателей) на стороне (-). (См. Рис.11) (Общий для всех реле)
  • 4. В случае реле с клеммой заземления, когда клемма заземления не считается эффективной, отсутствие подключения к земле играет важную роль в качестве метода предотвращения электролитической коррозии.

Примечание. Обозначение на чертеже указывает на вставку изоляции между железным сердечником и корпусом.В реле с клеммой заземления железный сердечник можно заземлить непосредственно на шасси, но с учетом электролитической коррозии более целесообразно не выполнять подключение.

КОНТАКТ

Контакты - важнейшие элементы конструкции реле. На характеристики контактов заметно влияют материал контакта, а также значения напряжения и тока, подаваемые на контакты (в частности, формы сигналов напряжения и тока во время включения и отключения), тип нагрузки, частота переключения, окружающая атмосфера, форма контакта. , скорость переключения контактов и дребезга.
Из-за переноса контактов, сварки, аномального износа, увеличения контактного сопротивления и различных других повреждений, которые приводят к неправильной работе, следующие пункты требуют тщательного изучения.

* Мы рекомендуем вам проверить в одном из наших офисов продаж.

1. Основные меры предосторожности при обращении

Напряжение

Когда в цепь включена индуктивность, в качестве напряжения контактной цепи генерируется довольно высокая противоэдс, и поскольку, в пределах значения этого напряжения, энергия, приложенная к контактам, вызывает повреждение с последующим износом контактов и переносом контактов, поэтому необходимо проявлять осторожность в отношении управляющей способности.В случае постоянного тока нет точки нулевого тока, как в случае с переменным током, и, соответственно, после того, как возникла катодная дуга, поскольку ее трудно погасить, увеличенное время дуги является основной причиной. Кроме того, из-за фиксированного направления тока явление смещения контактов, как отдельно отмечено ниже, возникает в связи с износом контактов. Обычно приблизительная контрольная мощность упоминается в каталогах или аналогичных технических паспортах, но одного этого недостаточно.Со специальными контактными цепями для каждого отдельного случая производитель либо оценивает на основе прошлого опыта, либо проводит испытания в каждом случае. Кроме того, в каталогах и аналогичных технических паспортах упомянутая управляющая способность ограничена резистивной нагрузкой, но для этого класса реле указано широкое значение, и обычно допустимую нагрузку по току следует рассматривать как таковую для цепей 125 В переменного тока. .
Минимальные допустимые нагрузки указаны в каталоге; однако они приведены только в качестве ориентира для нижнего предела, который может переключать реле, и не являются гарантированными значениями.
Уровень надежности этих значений зависит от частоты коммутации, условий окружающей среды, изменения желаемого контактного сопротивления и абсолютного значения.
Пожалуйста, используйте реле с контактами AgPd, когда требуется точный аналоговый контроль нагрузки или контактное сопротивление не более 100 мОм (для измерений, беспроводных приложений и т. Д.).

Текущий

Существенное влияние оказывает ток как во время замыкания, так и во время размыкания контактной цепи.Например, когда нагрузкой является двигатель или лампа, в зависимости от пускового тока во время замыкания цепи, износ контактов и степень передачи контактов увеличиваются, а контактная сварка и перенос контактов делают разделение контактов невозможным.

2. Характеристики обычных контактных материалов

Характеристики материалов контактов приведены ниже. Обращайтесь к ним при выборе реле.

Материал контактов Ag
(серебристый)
Электропроводность и теплопроводность - самые высокие из всех металлов.Обладает низким контактным сопротивлением, недорогой и широко используется. Недостатком является то, что он легко образует сульфидную пленку в сульфидной атмосфере. Требуется осторожность при низком напряжении и низком уровне тока.
AgSnO 2
(серебро-олово)
Обладает превосходной сварочной стойкостью; однако, как и в случае с Ag, он легко образует сульфидную пленку в сульфидной атмосфере.
AgW
(серебро-вольфрам)
Высокие твердость и температура плавления, отличная устойчивость к дуге и высокая устойчивость к переносу материала.Однако требуется высокое контактное давление. Кроме того, контактное сопротивление относительно высокое, а устойчивость к коррозии оставляет желать лучшего. Также есть ограничения на обработку и установку на контактные пружины.
AgNi
(серебро-никель)
Соответствует электропроводности серебра. Отличное сопротивление дуге.
AgPd
(серебро-палладий)
Обладает высокой устойчивостью к коррозии и сульфидированию при комнатной температуре; однако в контурах низкого уровня он легко поглощает органические газы и образует полимеры. Следует использовать золотое покрытие или другие меры для предотвращения такого накопления полимера.
Поверхность Правовое покрытие
(родий)
Сочетает в себе отличную коррозионную стойкость и твердость. В качестве гальванических контактов используются при относительно небольших нагрузках. В атмосфере органического газа необходимо соблюдать осторожность, поскольку могут образовываться полимеры. Поэтому он используется в реле с герметичным уплотнением (герконовые реле и т. Д.).
Au плакированный
(плакированный золотом)
Au с его превосходной коррозионной стойкостью приваривается к основному металлу под давлением.Особые характеристики - равномерная толщина и отсутствие проколов. Очень эффективен, особенно при низких нагрузках в относительно неблагоприятных атмосферных условиях. Часто бывает трудно реализовать плакированные контакты в существующих реле из-за конструкции и установки.
Покрытие золотом
(позолота)
Эффект аналогичен алюминиевому покрытию. В зависимости от используемого процесса нанесения покрытия очень важен надзор, так как существует вероятность появления точечных отверстий и трещин. Относительно легко применить золочение в существующих реле.
Вспышка золотом
(тонкопленочное золотое покрытие)
от 0,1 до 0,5 мкм
Предназначен для защиты основного металла контактов при хранении выключателя или устройства со встроенным выключателем. Однако определенная степень устойчивости контактов может быть получена даже при переключении нагрузок.

3. Защита от прикосновения

Счетчик ЭДС

При коммутации индуктивных нагрузок с помощью реле постоянного тока, таких как цепи реле, двигатели постоянного тока, муфты постоянного тока и соленоиды постоянного тока, всегда важно поглощать скачки напряжения (например.грамм. с диодом) для защиты контактов.
Когда эти индуктивные нагрузки отключены, возникает противоэдс от нескольких сотен до нескольких тысяч вольт, что может серьезно повредить контакты и значительно сократить срок службы. Если ток в этих нагрузках относительно мал и составляет около 1 А или меньше, противо-ЭДС вызовет зажигание тлеющего или дугового разряда. Разряд разлагает органические вещества, содержащиеся в воздухе, и вызывает образование черных отложений (оксидов, карбидов) на контактах. Это может привести к выходу из строя контактов.

Пример счетчика ЭДС и фактического измерения

На рис. 12 (a) противоэдс (e = -L di / dt) с крутой формой волны генерируется через катушку с полярностью, показанной на рис. 12 (b), в момент отключения индуктивной нагрузки. Счетчик ЭДС проходит по линии питания и достигает обоих контактов.
Обычно критическое напряжение пробоя диэлектрика при стандартной температуре и давлении воздуха составляет от 200 до 300 вольт.Следовательно, если противоэдс превышает это значение, на контактах возникает разряд для рассеивания энергии (1 / 2Li 2 )
, хранящейся в катушке. По этой причине желательно поглощать противоэдс до 200 В или меньше.

Явление переноса материала

Передача материала контактов происходит, когда один контакт плавится или закипает, и материал контакта переходит на другой контакт. По мере увеличения количества переключений появляются неровные контактные поверхности, такие как те, что показаны на рис.13. Через некоторое время неровные контакты замыкаются, как будто они были сварены вместе. Это часто происходит в цепях, где в момент замыкания контактов возникают искры, например, когда постоянный ток велик для индуктивных или емкостных нагрузок постоянного тока или когда большой пусковой ток (несколько ампер или несколько десятков ампер).
Цепи защиты контактов и контактные материалы, устойчивые к переносу материала, такие как AgSnO 2 , AgW или AgCu, используются в качестве контрмер. Обычно на катоде появляется вогнутое образование, а на аноде - выпуклое образование.Для емкостных нагрузок постоянного тока (от нескольких ампер до нескольких десятков ампер) всегда необходимо проводить фактические подтверждающие испытания.

Схема защиты контактов

Использование контактных защитных устройств или схем защиты может снизить противоэдс до низкого уровня. Однако учтите, что неправильное использование приведет к нежелательному эффекту. Типовые схемы защиты контактов приведены в таблице ниже.
(G: хорошо, NG: плохо, C: забота)

Избегайте использования схем защиты, показанных на рисунках справа. Хотя индуктивные нагрузки постоянного тока обычно труднее переключать, чем резистивные нагрузки, использование соответствующей схемы защиты повысит характеристики до уровня резистивных нагрузок.

Хотя чрезвычайно эффективен для гашения дуги при размыкании контактов, контакты подвержены свариванию, поскольку энергия накапливается в C, когда контакты размыкаются, и ток разряда течет из C, когда контакты замыкаются.

Хотя чрезвычайно эффективен для гашения дуги при размыкании контактов, контакты подвержены свариванию, поскольку при замыкании контактов зарядный ток течет к C.

Установка защитного устройства

В реальной схеме необходимо найти защитное устройство (диод, резистор, конденсатор, варистор и т. Д.).) в непосредственной близости от нагрузки или контакта. Если оно расположено слишком далеко, эффективность защитного устройства может снизиться. Ориентировочно расстояние должно быть в пределах 50 см.

Аномальная коррозия при высокочастотном переключении нагрузок постоянного тока (образование искры)

Если, например, клапан постоянного тока или сцепление включается с высокой частотой, может образоваться сине-зеленая ржавчина. Это происходит из-за реакции азота и кислорода в воздухе, когда во время переключения возникают искры (дуговые разряды). Следовательно, необходимо соблюдать осторожность в цепях, в которых искры возникают с высокой частотой.

4. Меры предосторожности при использовании контактов

Подключение нагрузки и контактов

Подключите нагрузку к одной стороне источника питания, как показано на рис. 14 (a). Подключите контакты к другой стороне. Это предотвращает образование высокого напряжения между контактами. Если контакты подключены к обеим сторонам источника питания, как показано на Рис. 14 (b), существует риск короткого замыкания источника питания при коротком замыкании относительно близких контактов.

Эквивалент резистора

Поскольку уровни напряжения на контактах, используемых в слаботочных цепях (сухих цепях), низкие, результатом часто является плохая проводимость. Одним из способов повышения надежности является добавление фиктивного резистора параллельно нагрузке, чтобы намеренно увеличить ток нагрузки, достигающий контактов.

Избегайте замыканий между контактами формы A и B
  • 1.Зазор между контактами формы A и B в компактных элементах управления небольшой. Следует учитывать возникновение короткого замыкания из-за дуги.
  • 2. Даже если три контакта Н.З., Н.О. и COM соединены таким образом, что они закорачивают, цепь никогда не должна быть спроектирована так, чтобы допускать возможность возгорания или создания сверхтока.
  • 3. Запрещается проектировать цепь прямого и обратного вращения двигателя с переключением контактов формы A и B.
Плохой пример использования форм A и B
Короткое замыкание между разными электродами

Хотя существует тенденция к выбору миниатюрных компонентов управления из-за тенденции к миниатюризации электрических блоков управления, необходимо соблюдать осторожность при выборе типа реле в цепях, где между электродами в многополюсном реле прикладываются разные напряжения, особенно при переключении. две разные схемы питания.Это не проблема, которую можно определить по схемам последовательности. Необходимо проверить конструкцию самого элемента управления и обеспечить достаточный запас прочности, особенно в отношении утечки тока между электродами, расстояния между электродами, наличия барьера и т. Д.

Тип нагрузки и пусковой ток

Тип нагрузки и характеристики ее пускового тока, а также частота коммутации являются важными факторами, вызывающими контактную сварку.В частности, для нагрузок с пусковыми токами измерьте установившееся состояние и пусковой ток.
Затем выберите реле с достаточным запасом прочности. В таблице справа показано соотношение между типичными нагрузками и их пусковыми токами.
Кроме того, проверьте фактическую полярность, поскольку, в зависимости от реле, на срок службы влияет полярность COM и NO.

Тип нагрузки Пусковой ток
Резистивная нагрузка Устойчивый ток
Соленоид нагрузки От 10 до 20 раз больше установившегося тока
Нагрузка двигателя От 5 до 10 раз больше установившегося тока
Нагрузка лампы накаливания От 10 до 15 раз больше установившегося тока
Нагрузка ртутной лампы Прибл. В 3 раза больше установившегося тока
Нагрузка натриевой лампы От 1 до 3 раз больше установившегося тока
Емкостная нагрузка От 20 до 40 раз больше установившегося тока
Нагрузка трансформатора От 5 до 15 раз больше установившегося тока
Волна и время пускового тока нагрузки
(1) Нагрузка лампы накаливания

Пусковой ток / номинальный ток: i / i o ≒ 10-15 раз

(2) Нагрузка ртутной лампы i / i o ≒ 3 раза

Газоразрядная трубка, трансформатор, дроссельная катушка, конденсатор и т. Д., объединены в общие цепи газоразрядных ламп. Обратите внимание, что пусковой ток может быть от 20 до 40 раз, особенно если полное сопротивление источника питания низкое в типе с высоким коэффициентом мощности.

(3) Нагрузка люминесцентной лампы i / i o ≒ 5-10 раз
(4) Нагрузка двигателя i / i o ≒ 5-10 раз
  • Условия становятся более суровыми, если выполняется заглушка или толчкование, поскольку переходы между состояниями повторяются.
  • При использовании реле для управления двигателем постоянного тока и тормозом импульсный ток во включенном состоянии, нормальный ток и ток отключения во время торможения различаются в зависимости от того, свободна или заблокирована нагрузка двигателя. В частности, с неполяризованными реле, при использовании контакта "от b" или "от контакта" для тормоза двигателя постоянного тока, на механический срок службы может влиять ток тормоза. Поэтому, пожалуйста, проверьте ток при фактической нагрузке.
(5) Нагрузка на соленоид i / i o ≒ 10-20 раз

Обратите внимание, что, поскольку индуктивность велика, дуга длится дольше при отключении питания.Контакт может легко изнашиваться.

(6) Нагрузка на электромагнитный контакт i / i o ≒ 3-10 раз
(7) Емкостная нагрузка i / i o ≒ от 20 до 40 раз
при использовании длинных проводов

Если в цепи контактов реле должны использоваться длинные провода (от 100 до 300 м), пусковой ток может стать проблемой из-за паразитной емкости, существующей между проводами. Добавьте резистор (примерно от 10 до 50 Ом) последовательно с контактами.

Электрическая долговечность при высоких температурах

Проверьте фактические условия использования, так как использование при высоких температурах может повлиять на электрическую долговечность.

  • Блокировочные реле поставляются с завода в состоянии сброса. Удар по реле во время транспортировки или установки может привести к его переходу в установленное состояние.Поэтому рекомендуется использовать реле в цепи, которая инициализирует реле в требуемое состояние (установка или сброс) при каждом включении питания.
  • Избегайте подачи напряжения на установленную катушку и катушку сброса одновременно.
  • Подключите диод, как показано, поскольку фиксация может быть нарушена при использовании реле в следующих цепях.
    Если установочные катушки или катушки сброса должны быть соединены вместе параллельно, подключите последовательно диод к каждой катушке. Рис.16 (а), (б)

Кроме того, если заданная катушка реле и катушка сброса другого реле подключены параллельно, подключите диод к катушкам последовательно.Рис.16 (c)

Если установленная катушка или катушка сброса должны быть подключены параллельно с индуктивной нагрузкой (например, другой катушкой электромагнитного реле, двигателем, трансформатором и т. Д.), Подключите диод к установленной катушке или катушке сброса последовательно. Рис.16 (d)

Используйте диод, имеющий достаточный запас прочности для повторяющихся приложений обратного постоянного напряжения и пикового обратного напряжения и имеющий средний выпрямленный ток, превышающий или равный току катушки.

  • Избегайте приложений, в которых часто возникают скачки напряжения в электросети.
  • Избегайте использования следующей схемы, поскольку самовозбуждение на контактах будет препятствовать нормальному состоянию удержания.

Четырехконтактное реле с фиксацией

В схеме с двумя катушками с фиксацией, как показано ниже, одна клемма на одном конце установочной катушки и одна клемма на одном конце катушки сброса соединены совместно, и напряжения одинаковой полярности прикладываются к другой стороне для операций установки и сброса.В этой схеме закоротите 2 контакта реле, как указано в следующей таблице. Это помогает поддерживать высокую изоляцию между двумя обмотками.

Тип реле Терминалы №
DS 1c
2c 15 и 16
ST *
СП 2 и 4
Реле Реле
* * ST сконструированы таким образом, что катушка настройки и катушка сброса разделены для обеспечения высокого сопротивления изоляции.
* DSP, TQ, S неприменимы из-за полярности.

Минимальная ширина импульса

В качестве ориентира задайте минимальную длительность импульса для установки или сброса фиксирующего реле. по крайней мере, в 5 раз превышающее установленное время или время сброса каждого продукта, и подайте номинальное напряжение прямоугольной формы. Также проверьте работу. Поинтересуйтесь, если вы не можете получить ширину импульса не менее 5 раз. установленное (сброс) время.Также обращайтесь по поводу конденсаторного привода.

Индукционное напряжение с двумя катушками-защелками

Каждая катушка в двухкатушечном реле-защелке намотана с установленной катушкой и катушкой сброса. на тех же железных сердечниках.
Соответственно, при подаче напряжения на обратной стороне катушки создается индукционное напряжение. и отключите каждую катушку.
Хотя величина индукционного напряжения примерно такая же, как номинальное напряжение реле, вы должны быть осторожны с обратным напряжением смещения при управлении транзисторами.

1. Температура и атмосфера окружающей среды

Убедитесь, что температура окружающей среды при установке не превышает значения, указанного в каталоге. Кроме того, для применения в атмосфере с пылью, сернистыми газами (SO 2 , H 2 S) или органическими газами следует рассмотреть вариант использования герметичного типа (герметичный пластиковый).

2. силиконовый

Когда источник силиконовых веществ (силиконовый каучук, силиконовое масло, силиконовые материалы для покрытия и силиконовые наполнители и т. д.) используется вокруг реле, может образовываться силиконовый газ (низкомолекулярный силоксан и т. д.). Этот силиконовый газ может проникнуть внутрь реле.
Когда реле хранится и используется в этом состоянии, силиконовый компаунд может прилипнуть к контактам реле, что может привести к выходу из строя контакта.
Не используйте вокруг реле какие-либо источники силиконового газа (включая пластиковые уплотнения).

3. NOx поколения

Когда реле используется в атмосфере с высокой влажностью для переключения нагрузки который легко создает дугу, NOx, создаваемый дугой, и поглощенная вода извне реле объединяются для производства азотной кислоты.Это разъедает внутреннюю металлические детали и отрицательно сказываются на работе.
Избегайте использования при относительной влажности окружающей среды 85% или выше (при 20 ° C).
Если использование при высокой влажности неизбежно, обратитесь к нашему торговому представителю.

4. вибрация и удары

Если реле и магнитный переключатель установлены рядом друг с другом на одной пластине, контакты реле могут на мгновение отделиться от удара, производимого при срабатывании магнитного переключателя, и привести к неправильной работе.Меры противодействия включают установку их на отдельные пластины, использование резинового листа для поглощения удара и изменение направления удара на перпендикулярный угол. Кроме того, если реле будет постоянно подвергаться вибрации (поезда и т. Д.), Не используйте его с розеткой. Рекомендуем припаивать непосредственно к клеммам реле.

5 Влияние внешних магнитных полей

Если рядом расположен магнит или постоянный магнит в любом другом крупном реле, трансформаторе или динамике, характеристики реле могут измениться, что может привести к неправильной работе.Влияние зависит от силы магнитного поля, и его следует проверять при установке.

6. Условия использования, хранения и транспортировки

Во время использования, хранения или транспортировки избегайте мест, подверженных воздействию прямых солнечных лучей. и поддерживать нормальные условия температуры, влажности и давления.
Допустимые спецификации для сред, подходящих для использования, хранения и транспортировки приведены ниже.

Конденсация

Конденсация возникает при резком падении температуры окружающей среды. от высокой температуры и влажности, или реле и микроволновое устройство внезапно переключаются из-под низкой температуры окружающей среды к высокой температуре и влажности. Конденсация вызывает такие сбои, как ухудшение изоляции, отсоединение проводов, ржавчина и т. д.
Panasonic Corporation не гарантирует отказы, вызванные конденсацией.
Теплопроводность оборудования может ускорить охлаждение самого устройства, и может произойти конденсация. Пожалуйста, проведите оценку продукта в наихудших условиях фактического использования. (Особое внимание следует обращать на близкие к устройству детали, нагревающиеся при высокой температуре. Также учтите, что внутри устройства может образоваться конденсат.)

Обледенение

Конденсат или другая влага может замерзнуть на реле. когда температура становится ниже 0 ° C.
Обледенение вызывает заедание подвижной части, задержка срабатывания и нарушение проводимости контакта и т. д.
Panasonic Corporation не гарантирует отказы, вызванные обледенением.
Теплопроводность оборудования может ускорить охлаждение самого реле. и может произойти обледенение.
Пожалуйста, проведите оценку продукта в наихудшем состоянии из фактического использования.

Низкая температура и низкая влажность

Пластик становится хрупким, если выключатель подвергается воздействию низких температур, среда с низкой влажностью в течение длительного времени.

Высокая температура и высокая влажность

Хранение в течение длительного времени (включая периоды транспортировки) при высокой температуре или высокой влажности или в атмосфере с органическими газами или сульфидные газы могут вызвать образование сульфидной или оксидной пленки на поверхностях контактов и / или это может мешать работе.
Проверьте атмосферу, в которой должны храниться и транспортироваться устройства.

Пакет

Что касается используемого формата упаковки, приложите все усилия, чтобы избежать воздействия влаги, органических газов и сульфидных газов до абсолютного минимума.

Требования к хранилищу

Так как клеммы для поверхностного монтажа чувствительны к влажности Он упакован в герметично закрывающуюся влагостойкую упаковку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
