Ремонт светодиодной ленты своими руками

Самое подробное описание: ремонт светодиодной ленты своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Светодиодные ленты широко используются в декоративной подсветке и функциональном освещении, но периодически они выходят из строя полностью или частично, в связи с этим возникает необходимость их ремонта или замены. Часто можно обойтись лишь заменой небольшого её участка, что сократит расходы на ремонт. В статье мы рассмотрим типовые проблемы с Led-лентой.

Прежде чем приступить к рассмотрению отмечу, что основной акцент будет сделан на распространённых лентах с питанием 12В, ленты на 24В аналогичны по конструкции, а в конце будут рассмотрены особенности ремонта сетевых (220В) лент.

Конструкция

Прежде чем рассмотреть неисправности нужно разобраться из чего состоит светодиодная лента и почему она гибкая. Led-ленту можно разбить на две части:

Светодиоды и токоограничительные резисторы.

С одной из сторон гибкая печатная плата покрыта клейким составом.

На второй стороне нанесен металлизированный слой – токопроводящие дорожки. Они выполнены в виде тонких медных полос. SMD-светодиоды и токоограничительные резисторы припаяны на токопроводящие дорожки.

Нет видео.

Видео (кликните для воспроизведения).

Лицевая сторона может быть окрашена белым цветом, тогда дорожки не видны, их можно рассмотреть при близком изучении структуры ленты.

Если вести речь о белых светодиодах, то для их свечения необходимо напряжение около 3В, а лента питается от 12, как это сделано? Лента состоит из сегментов по три последовательно соединённых светодиода и 1 или больше резисторов.

Для работы трёх последовательно соединённых светодиодов нужно 8.5-9.5В, резисторы подбираются таким образом, чтобы обеспечить номинальный ток светодиодов и сжечь лишние пару вольт. Каждый такой сегмент работает от напряжения 12В.

В ленте такие сегменты по три светодиода подключены параллельно. Поэтому её можно резать в специально отмеченных местах на любую длину. Место разреза – это место соединения двух сегментов.

К бытовой электросети напряжением 220В переменного тока такая лента подключается с помощью блока питания, обычно импульсного с выходным напряжением 12В постоянки.

Теперь, когда вы знаете о том, из чего состоит светодиодная лента, перейдем к поиску неисправностей.

Неисправность #1 – не горит вся лента

Если при включении питания выяснилось, что лента вообще не светится, то нужно в первую очередь убедиться: включён ли блок питания в розетку? Затем проверить есть ли в розетке напряжение, лучше это делать контрольной лампой или мультиметром.

Если проверять индикаторной отверткой, то максимум, что получится выяснить – это наличие фазы, а ноля может не быть. Ещё один вариант – проверка двухпроводным индикатором напряжения.

Если розетка исправна, проверяем, цел ли провод, по которому на блок питания подают 220В. Для этого измерьте напряжения или проверьте его наличие контрольной лампой на клеммах блока питания, к которым он подсоединен, обычно эти клеммы обозначены буквами L (line) и N (neutral), или знаком “

Если напряжение есть, значит, проверяем напряжение 12V на выходе блока питания, опять-таки мультиметром или контрольной лампой на 12В, например, от габаритных огней автомобиля, как вариант – отрезком заведомо исправной светодиодной ленты.

Если напряжения нет, то нужно заменить или отремонтировать блок питания для светодиодной ленты, процедура его диагностики и ремонта была описана в статье ранее.

Если напряжение есть, нужно проверить исправность провода и есть ли напряжение на ленте. Если напряжения нет на контактах, где провод подключается к ленте, то, вероятно поврежден провод, нужно либо заменить его, либо найти повреждение и восстановить его целостность.

Если же напряжение приходит на ленту, нужно проверить качество контакта между проводом и контактной площадки ленты. Провод может быть припаян, тогда проверьте качество пайки, лучше ещё раз пропаять, так как при видимой целостности пайки, контакта может не быть.

А может быть использован клеммник для подключения светодиодной ленты, тогда нужно проверить, есть ли контакт между подпружиненной пластиной и контактной площадкой, возможно, она окислилась, тогда её нужно зачистить от окисла и конструкция должна заработать.

Если это не помогло проблема в ленте, вернее в гибкой печатной плате. Так как не светится лента полностью, то логичным будет вывод, что перегорела дорожка в первом сегменте. Чтобы это проверить, можно подать питание на выводы второго или третьего сегментов ленты и так далее пока она не за светится. Для этого можно выбрать один из вариантов:

1. Подать питание перемкнув металлическим пинцетом плюсовые контактные площадки от тех, к которым подключен провод питания на те которые находятся на стыке сегментов первого и последующих. Скорее всего, сгорела одна дорожка – плюсовая или минусовая, вряд ли могли сгореть обе одновременно.

2. Припаять перемычку или сами провода питания к последующим сегментам.

3. Подать питание от 12В аккумулятора, подойдут от источника бесперебойного питания или авто-мото техники.

Если на ленте есть силикиновое защитное покрытие, чтобы подать питание к контактным площадкам – покрытие нужно срезать или проткнуть иглой.

Локализировав выгоревшую область её нужно заменить, состыковав новый отрезок ленты с оставшимся.

Дорожки могли не сгореть, а порваться. У светодиодной ленты, как и у кабельной продукции, есть такой параметр, как минимальный радиус сгиба, обусловленный классом гибкости. Обычно около 5см. Это особенно важно, если лента смонтирована так, что обвивает тонкую трубу.

Неисправность #1.2 – лента горит до середины

Это частный случай описанной выше ситуации. Причина аналогична – в одном из сегментов перегорела дорожка. Способы диагностики и ремонта светодиодной ленты такие же – подавать питание на участки ленты расположенные после того места которое вышло из строя.

Неисправность #2 – мерцает вся лента или её часть

Причиной мерцания всей ленты может быть:

1. Проблемы с блоком питания. Нужно убедиться в его исправности либо подключив ленту к заведомо исправному источнику напряжения, либо к аккумулятору. Либо можно наоборот подключить заведомо исправную ленту или лампочку к блоку питания.

2. Если блок питания оказался в норме, то нужно убедиться в качестве контакта между его клеммами и проводами 12В питания LED-подсветки. После чего проверить соединение питающих проводов и самой ленты.

3. Если и это оказалось в норме, тогда проверьте исправность ленты, подав питание на другие контактные площадки, как было описано выше. Если удалось найти проблемный участок его нужно заменить.

Нет видео.
Видео (кликните для воспроизведения).

4. Возможно, просто вышел срок службы светодиодов из-за их старения, перегрева или неправильного питания. Тогда всю ленту нужно заменить.

Неисправность #3 – не горит или мерцает один или несколько кусков светодиодной ленты

Отдельные сегменты могут плохо светить, мерцать или вовсе потухнуть. Это может произойти из-за того что резистор или один из светодиодов в соединенной последовательно цепи сгорел или поврежден. По той же причине может наблюдаться и повышенная яркость отдельного участка. Возможно элементы в норме, а проблемы, опять же, с гибкими печатными дорожками платы.

Такой участок лучше всего незамедлительно вырезать и заменить исправным.

220В лента – три основных отличия

С лентой, предназначенной для питания от сети все аналогично за исключением нескольких факторов:

1. Кратность отреза ленты отличается – 50, 100 см.

2. Так как вся Led-техника работает от постоянного тока, то для питания сетевой ленты используется двухполупериодный выпрямитель сетевого напряжения – диодный мост, обычно установленный около вилки в небольшой коробочке. Он тоже может выйти из строя – для замены подойдёт любой, рассчитанный на напряжение более 400 В.

3. Выпрямленное напряжение достигает 310 Вольт, не лезьте голыми руками к ленте, включённой в сеть.

Заключение – три главным проблемы: качество, монтаж и блоки питания

Ленты или их фрагменты сгорают часто, не дорабатывая заявленный ресурс. Хотя и светодиоды могут светить по 30000 тысяч часов, но это число значительно снижается при несоблюдении правил работы с ними. Подведем итоги:

1. В дешёвых лентах – дешёвые светодиоды, они хуже светят, сильнее греются и быстрее гаснут. Кстати светодиоды катастрофически боятся превышения максимально допустимой рабочей температуры, лучше чтобы она не выходила за пределы 50-60 градусов.

2. Неправильный монтаж приводит к перегреву светодиодов и повреждению дорожек. Слишком плотная поклейка ленты приводит к тому, что вся конструкция сильнее греется. Нужно оставлять небольшой зазор между близлежащими полосами ленты, хотя бы в 1-3 её ширины.

Также не следует забывать о том, что нельзя допускать изгиб ленты радиусом менее 5см. Тем более избегайте переломов под прямым углом и острее. Лучше разрезать ленту, приклеить к поверхностям, а на их углу выполнить соединение либо пайкой, либо зажимом.

3. Не превышайте номинальное напряжение питания. Лучше наоборот опустить его с 12 до 11.5 – 11.7В. Это можно сделать, вращая подстроечный резистор, обычно он установлен около клемм для подключения проводов. Повышенное напряжение влечёт за собой и повышенный ток, который разогреет светодиоды, последствия, описаны выше.

В последнее время светодиодная продукция пользуется на отечественном рынке очень высоким спросом. Наиболее высоким спросом при этом пользуются светодиодные ленты. Несмотря на изобилие предложений на рынке, проблема, связанная с тем, что светодиодная лента перестала гореть, оказывается актуальной для многих пользователей.

Частичное перегорание светодиодной ленты

Многие потребители светодиодной продукции не задумываются о том, может ли перегореть светодиодная лента со столь низкой рыночной стоимостью. В результате они становятся обладателями продукта с минимальным содержанием меди или вообще на фольге, с некачественными диодами и резисторами и отпадающим клеевым слоем, который был изготовлен трудолюбивыми жителями Поднебесной в каком-нибудь подвальном цехе.

Рекомендация: лучше покупать светодиодные ленты с одним цельным диодом внутри, а не состоящий из множества маленьких элементов.

Если вы сделали выбор в пользу дешевой и заведомо некачественной светодиодной продукции, вас не должен удивлять тот факт, что спустя небольшое количество времени светодиодная лента перестала подавать признаки жизни. Мало того, Вы должны быть готовы морально и к следующим малоприятным неожиданностям:

  • пестрота свечения;
  • утрата яркости свечения;
  • неравномерное свечение от начала к концу ленты;
  • низкое качество клея.

При этом все претензии к продавцу окажутся бесполезными. В лучшем случае он посетует на китайское качество, а в худшем попросту откажется разговаривать.

Впрочем, приобретение достаточно дорогостоящей ленты – это далеко не всегда гарантия долгой работы. Поломка может случиться и с дорогим и потенциально качественным товаром. И проблема зачастую отнюдь не в использовании дешевых комплектующих или заводском браке. Нередко проблема оказывается связана с тем, что выбранная покупателем лента не соответствует по своим техническим характеристикам тем условиям, в которых будет эксплуатироваться.

Если вы не хотите чтоб перегорела светодиодная лампа, следует соблюдать ряд правил, которые помогут существенно увеличить срок беспроблемной эксплуатации светодиодного оборудования:
Ни в коем случае не следует последовательно подключать светодиодные ленты, длина которых превышает пять метров. В данном случае допускается только параллельное подключение отрезков. В противном случае не избежать существенных перепадов напряжения и возрастания тока на дорожках. А это в свою очередь станет причиной причинения ленте серьезных повреждения, вплоть до выхода ее из строя.
Не следует эксплуатировать ленточное светодиодное оборудование в условиях, когда температура окружающей среды превышает +40°С.
Необходимо не допускать попадание влаги на открытые ленты.
Ни при каких обстоятельствах нельзя погружать светодиодные ленты в воду, даже частично.

Не менее важно и правильно смонтировать светодиодную ленту. Корректная установка в совокупности с правильной эксплуатацией позволят серьезно увеличить срок службы светодиодных лент.
Прежде чем приступить к монтажу оборудования, настоятельно рекомендуется включить его и произвести проверку указанному цвету. К сожалению, практика показывает, что ленты из разных партий могут достаточно существенно отличаться по оттенке.
При подключении особенно пристальное внимание следует уделить соблюдению полярности. Это особенно важно, если вы не хотите, чтобы светодиодная лента перестала гореть уже через пару месяцев.
Если светодиодное оборудование монтируется на металлическую или другую токопроводящую поверхность, ее необходимо изолировать. Если этого не сделать, произойдет короткое замыкание, что может привести к самым трагичным последствиям.
Ни в коем случае при монтаже нельзя допускать даже малейшего повреждения дорожки ленты. Разрезать ленту допускается только между специальными участками для пайки. Если разрезать оборудование в других местах, появятся нерабочие сегменты.

Светодиодные ленты часто перегорают, потому что пользователи подключают их напрямую в бытовым блокам питания, что совершенно недопустимо. Светодиодная лента рассчитана на работу только от постоянного тока 12 вольт или 24 вольта.

Обычно напряжение указано на всей длине ленты. Для преобразования напряжения необходим импульсный блок питания. Данное устройство отвечает за преобразование сетевого напряжения переменного тока 220 в. в постоянный ток необходимой величины.Правильно рассчитать ток поможет онлайн калькулятор.

Соответственно, при выборе блока питания очень важно не только то, какое постоянное напряжение выдает на выходе, но и сколько он может выдать в нагрузку. Чтоб не ошибиться с выбором, необходимо произвести тщательные расчеты суммарной величины тока, которую потребляют установленные светодиодные ленты. И в зависимости от полученного результата выбирать блок питания.

Светодиодные ленты в последние годы очень часто используются для украшения как интерьера, так и экстерьера зданий. И каждый потребитель, делающий выбор в пользу данного оборудования, заинтересован в том, чтобы оно прослужило, не доставляя проблем, максимально длительное время. Это вполне возможно, главное приобретать продукцию только надежного производителя и не допускать ошибок при установке и эксплуатации оборудования.

светодиодная лента удобное решение многих задач, где имеется необходимость освещения объекта или целой комнаты. Применение удобно, потому что для монтажа не нужно иметь особых навыков и электротехнических знаний. Наиболее распространены приборы с напряжением питания 12 вольт – безопасным для человека. Различные классы IP-пылевлагозащищённости позволяют использовать ленту как дома, так и под водой. Но что делать если она вдруг перестала работать, как проверить светодиодную ленту?

Для начала необходимо определить вся ли светодиодная конструкция не горит, а затем проводить диагностику, делать выводы об объёме работ и браться за работу.

Давайте будем двигаться от общего к частному. Если она вся не включается, сперва нужно убедиться приходит ли напряжение к 12-ти вольтовому блоку питания. Схема подключения ленты изображена ниже, для наглядности.

Напряжение отсутствует – искать неисправность в розетке, проводке, сетевом кабеле.

Будьте осторожны при проверке сетевого напряжения, 220 – опасны для жизни человека!

Напряжение присутствует – поломки в низковольтных линиях. Для начала с помощью вольтметра определяем выходное напряжение блока питания. Если 12 вольт не обнаружено – значит нужно сдать его в ремонт, если неремонтопригоден – заменить.

Будьте внимательны ремонт блока питания может быть равен стоимости нового, этот вариант подойдёт к людям, которые разбираются в электронике и знают, как его починить, подробно останавливаться в рамках этой статьи не буду, т.к. это тема отдельного материала.

В случае, если блок питания исправно работает, выдавая своё напряжение – проблема с лентой или проводкой, ведущей к ней. Необходимо проверить соединение (пайку, коннектор) светодиодной системы, если схема собрана с их помощью, проблема наверняка окажется здесь. Бывают отдельные ситуации, когда повреждаются токоведущие части ленты, но это происходит редко.

Причины выхода из строя отдельных частей ленты могут быть следующими:

  • скачки напряжения;
  • перегрев общий, локальный;
  • механические повреждения проводников.

Теперь давайте пройдёмся подробнее на каждом из них. Вероятность того, что произойдёт скачек напряжения и так снижена с помощью блока питания. Но не исключена, в результате такого происшествия ваша система освещения может полностью перестать работать или выйти из строя ее отдельные участки.

Перегрев может произойти, если лента имеет большую удельную мощность, более 10 ватт на метр. Нужно учесть, что слишком плотный монтаж – виток к витку, полоса к полосе – плохо скажется на эксплуатации. Может произойти локальный перегрев небольшого её куска, если монтаж проводился в близи нагревательных приборов, а также зон с повышенной температурой, например, над кухонной плитой.

Механические повреждения могут произойти, при монтаже, когда лента подвергнута чрезмерному сгибанию. Минимальный радиус изгиба светодиодной ленты около 5 сантиметров, если вы будете оборачивать светодиодной лентой фигуры с маленькими размерами – нет гарантии долговременной эксплуатации.

Такие неисправности можно легко устранить. Для этого нужно вырезать часть, которая перестала гореть, по отмеченным линиям для разреза. С помощью специальных коннекторов подсоединить аналогичный отрезок подходящей длины, если есть возможно – лучше воспользоваться пайкой.

Трудности такого ремонта могут проявляться в ситуациях, когда место поломки находится в зоне прямой видимости, в такой ситуации нужно вырезать кусок такой длины, чтобы была возможность спрятать соединения.

Что делать если свет горит тускло? Не всегда лента или её части погасают полностью, свечение наблюдается, но оно слабое. Эта неисправность может быть вызвана двумя причинами.

  1. Первая – когда потускнел отдельный фрагмент – скорее всего светодиоды просто вышли из строя, деградировали. Нельзя забывать о местных факторах, таких как изгиб, перегрев, другие механические действия, например, какие-то физические нагрузки на этот участок цепи.
  2. Вторая – лента потускнела по всей своей длине. Замена конструкции полностью не всегда является оптимальным выходом, возможно причина в источнике питания или в местах соединения ленты и блока питания, нужно их проверить, прежде чем менять всю инсталляцию.

Когда вы покупаете ленту или занимаетесь ремонтом осветительной системы с таким решением, возникает необходимость её проверки. Для этого необходимо иметь как минимум батарейку типа «крона», с ее помощью можно проверить небольшие участки. Но в этом простейшем варианте имеется большой недостаток – вы не увидите полной яркости свечения светодиодов.

Чтобы включить их на полную, нужно 12-ти вольтовый источник питания. Для небольших кусочков – отлично подойдёт компактная батарейка типа А23, их применяют в некоторых пультах дистанционного управления и дверных радио звонках.

Для длинных участков необходимо применять большие аккумуляторы. Например, от источника бесперебойного питания компьютера, они имеют 12 вольт на своих выводах, автомобильный аккумулятор прекрасно справится с такой задачей.

Ну и, конечно же, никто не отменял вариант с использованием заведомо исправного блока питания.

Чтобы проверить каждый светодиод по отдельности, нужно воспользоваться мультиметром, или батарейкой на 3 вольта. Как проверить светодиод с помощью мультиметра рассказано в этом видео.

Светодиодная лента перегорает в первую очередь из-за неправильного питания, ей нужен надёжный и стабилизированный источник напряжения 12 вольт, рекомендуется даже занижать напряжение питания, для повышения долговечности примерно до половины вольта, то есть 11,5 В. Нельзя перегревать светодиоды – срок их службы заметно снижается и происходит процесс деградации.

Если фрагменты или вся лента сгорела не стоит огорчаться, её всегда можно починить путём замены отдельных фрагментов, соединителей, проводников или блока питания. А тенденция к снижению цены на светодиодную продукцию наблюдается уже не один год и замена вряд ли сильно ударит по вашему кошельку, ведь вы уже знаете, как устранять неполадки в таких осветительных цепях.

При многообразии осветительных приборов на прилавках страны, светодиоды остаются вне конкуренции по причине экономичности и долговечности. Однако не всегда приобретается качественное изделие, ведь в магазине товар не разберешь для осмотра. Да и в этом случае не факт, что каждый определит, из каких деталей она собрана. Лампы перегорают, а покупать новые становится накладно. Выходом становится ремонт светодиодных ламп своими руками. Работа эта под силу даже начинающему домашнему мастеру, а детали недороги. Сегодня разберемся, как проверить осветительный прибор, в каких случаях изделие ремонтируется и как это сделать.

Светодиодные осветительные приборы прочно вошли в нашу жизнь

Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему светодиодного драйвера, без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.

Схема драйвера светодиодной лампы 220 В состоит из:

  • диодного моста;
  • сопротивлений;
  • резисторов.

Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.

Поняв принцип работы и схему драйвера, решение как починить светодиодную лампу на 220V уже не будет казаться сложным. Если говорить о качественных световых приборах, то неприятностей от них ждать не стоит. Они работают весь положенный срок и не тускнеют, хотя есть «болезни», которым подвержены и они. Как с ними справиться сейчас поговорим.

Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.

Полезно знать! Ремонт светодиодных светильников невозможно выполнять до бесконечности. Намного проще исключит негативные факторы, влияющие на долговечность и не приобретать дешевые изделия. Экономия сегодня обернется затратами завтра. Как говорил экономист Адам Смит: «Я не настолько богат, чтобы покупать дешевые вещи».

Перед тем, как отремонтировать светодиодную лампу своими руками, обратите внимание на некоторые детали, требующие меньшего количество трудозатрат. Проверка патрона и напряжения в нем – первое, что стоит сделать.

Важно! Ремонт ЛЕД-ламп требует наличия мультиметра – без него не получится прозвонить элементы драйвера. Так же потребуется паяльная станция.

Паяльная станция необходима для ремонта светодиодных люстр и светильников. Ведь перегрев их элементов приводит к выходу из строя. Температура нагрева при пайке должна быть не выше 2600, в то время как паяльник разогревается сильнее. Но выход есть. Используем кусок медной жилы, сечением 4 мм, который наматывается на жало паяльника плотной спиралью. Чем сильнее удлинить жало, тем ниже его температура. Удобно, если на мультиметре присутствует функция термометра. В этом случае ее можно отрегулировать точнее.

Но перед тем, как выполнить ремонт светодиодных прожекторов, люстр или ламп нужно определить причину выхода из строя.

Одна из проблем, с которой сталкивается начинающий домашний мастер – как разобрать светодиодную лампочку. Для этого понадобится шило, растворитель и шприц с иглой. Рассеиватель LED-лампы приклеен к корпусу герметиком, который нужно удалить. Проводя аккуратно вдоль кромки рассеивателя шилом, шприцем вводим растворитель. Через 2÷3 минуты, легко покручивая, рассеиватель снимается.

Проверка светодиодной лампочки в разобранном состоянии. Не стоит так делать – это опасно

Некоторые световые приборы изготовлены без проклейки герметиком. В этом случае достаточно провернуть рассеиватель и снять его с корпуса.

Разобрав осветительный прибор, обратите внимание на LED-элементы. Часто сгоревший определяется визуально: на нем имеются подпалины или черные точки. Тогда меняем неисправную деталь и проверяем работоспособность. Подробно о замене мы расскажем в пошаговой инструкции.

Если LED-элементы в порядке, переходим к драйверу. Для проверки работоспособности его деталей нужно их выпаять из печатной платы. Номинал резисторов (сопротивлений) указывается на плате, а параметры конденсатора – на корпусе. При прозвонке мультиметром в соответствующих режимах отклонений быть не должно. Однако часто конденсаторы, вышедшие из строя, определяются визуально – они вздуваются либо лопаются. Решение – замена подходящим по техническим параметрам.

Светодиод можно прозвонить мультиметром не выпаивая из печатной платы

Замену конденсаторов и сопротивлений, в отличие от светодиодов, часто выполняют обычным паяльником. При этом следует соблюдать осторожность, не перегревать ближайшие контакты и элементы.

При наличии паяльной станции или фена работа эта проста. Паяльником работать сложнее, но тоже возможно.

Полезно знать! Если под рукой нет рабочих LED-элементов можно установить перемычку вместо сгоревшего. Долго такая лампа не проработает, но некоторое время выиграть удастся. Однако такой ремонт производится только если количество элементов более шести. В противном случае день – это максимум работы ремонтного изделия.

Современные лампы работают на SMD LED-элементах, которые можно выпаять из светодиодной ленты. Но стоит подбирать подходящие по техническим характеристикам. Если таковых нет, лучше поменять все.

Китайский драйвер – эти ребята любят минимализм

Статья по теме:

Для правильного выбора LED-приборов надо знать не только общие характеристики светодиодов. Пригодятся сведения о современных моделях, электрических схемах рабочих устройств. В этой статье вы найдете ответы на эти и другие практические вопросы.

Если драйвер состоит из SMD-компонентов, которые имеют меньший размер, воспользуемся паяльником с медной проволокой на жале. При визуальном осмотре выявлен сгоревший элемент – выпаиваем и подбираем подходящий по маркировке. Нет видимых повреждений – это сложнее. Придется выпаивать все детали и прозванивать по отдельности. Найдя сгоревший, меняем на работоспособный и монтируем элементы на места. Удобно использовать для этого пинцет.

Полезный совет! Не стоит удалять с печатной платы все элементы одновременно. Они похожи по внешнему виду, можно перепутать впоследствии местоположение. Лучше выпаивать элементы по одному и, проверив, монтировать на место.

Ремонт светодиодной трубки в форме люминесцентной лампы ничем не отличается от работы с простой

При монтаже освещения в помещениях с повышенной влажностью (ванная комната или кухня) используются стабилизирующие блоки питания, которые понижают напряжение до безопасного (12 или 24 вольта). Стабилизатор может выйти из строя по нескольким причинам. Основные из них – это избыточная нагрузка (потребляемая мощность светильников) или неправильный выбор степени защиты блока. Ремонтируются такие устройства в специализированных сервисах. В домашних условиях это нереально без наличия оборудования и знаний в области радиоэлектроники. В этом случае БП придется заменить.

Блок питания для светодиодов выглядит так

Очень важно! Все работы по замене стабилизирующего блока питания светодиодов производятся при снятом напряжении. Не стоит надеяться на выключатель – он может быть неправильно скоммутирован. Напряжение отключается в распределительном щитке квартиры. Помните, что прикосновение рукой к токоведущим частям опасно для жизни.

Нужно обратить внимание на технические характеристики устройства – мощность должна превышать параметры ламп, которые от него запитаны. Отключив вышедший из строя блок, подключаем новый согласно схеме. Она находится в технической документации прибора. Сложностей это не представляет – все провода имеют цветовую маркировку, а контакты – буквенное обозначение.

Расшифровка степеней защиты IP для электроприборов

Играет роль и степень защиты устройства (IP). Для ванной комнаты прибор должен иметь маркировку не ниже IP45.

Статья по теме:

Чтобы освещение было стабильным, а установленные изделия прослужили как можно дольше, следует правильно подобрать блок питания 12 В для светодиодной ленты. В данной публикации мы рассмотрим виды устройств, как правильно их рассчитать, как сделать своими руками, как подключить, популярные модели.

Если причиной мерцания светодиодной лампы является выход из строя конденсатора (его нужно заменить), то периодическое моргание при выключенном свете решается проще. Причина такому «поведению» светильника – подсветка-индикатор на клавише выключателя.

Находящийся в схеме драйвера конденсатор накапливает напряжение, а при достижении предела выдает разряд. Подсветка клавиши пропускает малое количество электричества, которое никак не сказывается на лампочках накаливания или «галогенках», однако этого напряжения хватает, чтобы конденсатор начал его накапливать. В определенный момент он выдает разряд на светодиоды, после чего снова переходит к накоплению. Решить эту проблему можно двумя способами:

  1. Вытаскиваем клавишу из выключателя и отключаем подсветку. Метод прост, но индикация, увеличивающая стоимость выключателя теперь бесполезна.
  2. Разбираем люстру и на каждом патроне меняем фазный провод с нулевым местами. Способ сложнее, но он сохраняет функционал выключателя. В темноте его видно хорошо, и это плюс.

Такой выключатель может стать причиной мигания световых диодов в приборе

Миганию подвержены не только светодиодные лампы, но и КЛЛ. Устройство их ПРУ (пуско-регулирующего устройства) работает по похожему принципу, что позволяет конденсатору накапливать энергию.

Рассмотрим на примере простой ремонт светодиодной лампы:

Светодиодные ленты, будучи очень эффективными и практичными осветительными приборами, все прочнее стали входить в нашу жизнь. С их помощью можно создать невероятную по красоте подсветку, как дома, так и на улице. Но для того, чтобы работа светодиодной ленты была возможна, нужно подключить к ней блок питания (БП). Но именно этот компонент является слабым звеном всей схемы подключения, так как из-за того, что БП преобразует напряжение сети 220 В в 12 В он часто перегорает.

Блок питания для светодиодной ленты

Чтобы не тратиться на покупку нового устройства, его можно починить своими руками. О том, как проводится ремонт данного приспособления, вам расскажет данная статья.

Для светодиодных лент характерно небольшое напряжение (24 или 12В). В связи с этим для их работы необходим блок питания. Создавая своими руками подсветку с помощью светодиодных лент необходимо помнить о том, что нужно правильно подобрать блок питания.

Обратите внимание! Самым важным параметром выбора блока питания для светодиодных лент является их мощностью. Для расчета мощности блока питания нужно знать плотность расположение диодов на одном метре ленты, а также общую длину подсветки.

От того, насколько правильно была рассчитана мощность блока питания для конкретной светодиодной ленты, будет зависеть срок эксплуатации преобразователя.
Чтобы уменьшить риск преждевременной поломки блока питания, подходящего для светодиодной ленты, нужно выбирать его по соответствующим параметрам:

Обратите внимание! Наибольшей популярностью пользуются ленты, рассчитанные на 12 В.

Светодиодная лента на 12 В

  • способ охлаждения. Он может быть активным (блок оснащен вентилятором) и пассивным (блок имеет верху корпуса решетку). Более выгодными считаются преобразователи с активной системой охлаждения;
  • материал, из которого изготовлен корпус. Для БП корпус может быть выполнен из алюминия, металла или пластика. Более качественными считаются модели, сделанные из алюминия или металла.

Кроме этого нужно помнить о том, что дешевые китайские преобразователи проработают недолго. Их ремонт может уже понадобиться всего через пару месяцев работы. А вот продукция известных производителей прослужит все отведенный для нее срок эксплуатации.

Поскольку через блок питания к сети в 220 В подключаются светодиодные ленты на 12 В и 24 В, то они очень часто перегорают по причине быстрого износа. Ведь через преобразователь проходит большое напряжение, и некачественные радиодетали от высокой нагрузки часто перегорают.

Светодиодная подсветка в доме

Кроме этого привести к преждевременной поломке БП для светодиодных лент может неправильная эксплуатация осветительной продукции.

Обратите внимание! В 70 % случаях причиной поломки и необходимости делать ремонт преобразователя является вина людей, которые нарушают условия эксплуатации, как ленты, так и блока питания.

К поломке преобразователя данного типа могут привести следующие моменты:

  • попадание на корпус устройства влаги;
  • накопление внутри блока питания пыли и грязи;
  • неправильный расчет общей мощности ленты;
  • неправильный подбор БП по мощности. Например, не был взят запас в 20-30 % от общей мощности подсветки.

Кроме этого привести к поломке БП могут некачественные компоненты электросхемы. Такая ситуация часто характерна для преобразователей китайского производства, которые активно сегодня продаются на любом радиорынке.
От того, какой была причина поломки, зависит ремонт, проводимый своими руками. Поэтому, прежде чем приступать к нему, необходимо провести визуальный осмотр перегоревшего блока питания.

Чтобы обнаружить причину того, почему блок питания для светодиодных лент не работает, нужно вскрыть его корпус. Вскрыв преобразователь можно визуально оценить его работоспособность. О том, что он явно перегорел, будут свидетельствовать следующие моменты:

  • горелый запах, который при вскрытии корпуса усилиться;
  • наличие обгоревших и почерневших деталей;

Перегоревшая деталь в блоке питания

  • некоторые детали могут вздуваться. Очень часто вздуваются конденсаторы;
  • между элементами электросхемы произошел обрыв контактов и дорожек.

Обратите внимание! Если после вскрытия корпуса обнаружена дыра в перегоревшей плате, а некоторые детали вообще разорваны, то ремонт своими руками такого преобразователя будет нерентабельным. Проще купить новый блок питания и подключить его к подсветке.

В тоже время, если была обнаружена всего пара перегоревших деталей, то самостоятельный ремонт позволит вам сэкономить достаточно денег. Ведь отдельные детали стоят гораздо дешевле, чем полноценное устройство.

Когда была обнаружен причина поломки, то можно начинать ремонт. Чтобы обойтись для этого своими руками, нужна схема работы преобразователя. В БП, предназначенных для подключения светодиодных лент, часто используется типовая схема.

В таких устройствах наиболее часто приходят в негодность следующие компоненты:

  • TL494 или микросхема ШИМ контроллера. Его аналогами являются М1114ЕУ, IR3M02, МВ3759, KA7500 и т.д.;
  • транзисторы ключевого плана Т10 и Т11;
  • конденсаторы С22 и С23, а также С30-С33;
  • сдвоенный диод D33.

Все остальные элементы данной схемы сгорают очень редко. Но при поиске неисправностей их также нужно проверять. Ведь если включить блок питания с хотя бы одной неисправной деталью, то он снова перегорит. При этом выгореть могут и ранее дееспособные компоненты электросхемы.

Чтобы выявить неполадки в БП, которые визуально не определяются, необходимо проделать следующие манипуляции:

  • вскрываем блок;
  • осматриваем предохраниться и подаем напряжение на конденсаторы С22 и С23. В норме оно будет в районе 310 В. Такое напряжение свидетельствует об исправности выпрямителя и сетевого фильтра;

  • далее при номинальной нагрузке проверяем конденсаторы. Их напряжение должно быть примерно по 150 вольт;
  • после этого проверяем микросхему TL494 (аналог KA7500).

Чтобы проверить TL494 своими руками делаем следующее:

  • отключаем напряжение в 220 В;
  • на БП подаем напряжение в 12-15 В на вывод 12 (+) и 12 В — на вывод 7 (–). Далее все напряжения будут приводиться относительно вывода 7;

Обратите внимание! Для проверки напряжения следует использовать вольтметр.

  • после этого проверяем напряжение на выходе 14. В норме оно должно показывать около +5В(-5%) и быть стабильным при изменении значения напряжения от +9В до +15В на выводе 12. Если это условие не выполняется, то значит сгорел внутренний стабилизатор и микросхема подлежит замене;
  • с помощью осциллографа проверяется пилообразное напряжение, которое должно быть на выводе 5. Если оно имеется в искаженном виде или вообще отсутствует, то значит повреждены времязадающие элементы C35 и R39 или встроенный генератор. Опять-таки такую микросхему нужно заменить;
  • далее проверяем наличие на выводах 8 и 11 прямоугольных импульсов. Они появиться только в ситуации, включения или выключения БП. Если они присутствуют, то микросхема считается исправной;
  • чтобы увидеть увеличение ширины импульсов на выводе 8 и 11, необходимо соединить вывод 7 с проводником 4-ого вывода. Если вывод 4 соединить с 14-м, то импульсы должны исчезнуть. Если этого не произошло, то микросхему нужно менять;
  • если понизить до 5В напряжение внешнего источника, то импульсы должны исчезнуть. При поднятии напряжения +9В…+15В – они должны появиться. Если это не случилось, тогда можно считать реле напряжения неисправным. Это опять приводит к замене микросхемы.

Таким образом можно своими руками проверить работоспособность данной микросхемы.

Если при включении блока питания, предназначено для светодиодных лент, он начинает «стрекотать», то это явные проблемы в ШИМ-модулятором. В такой ситуации он вообще не запускается.
Если при проверке был выявлен перегоревший предохранитель, то не спешите его заменять. Вместо него можно подключить простую лампочку накаливания примерно на 60-100 Ватт. После этого на блок следует подать напряжение в 220 В. Таким образом можно проверить исправность сетевого фильтра и выпрямления. Если лампочка вспыхивает и сразу же гаснет, то они исправны. При этом ключевые транзисторы не пробиты.

После того, как были выявлены пробитые элементы, ремонт, проводимый своими руками, можно считать практически завершенным. Осталось только выпаять все неисправные элементы и припаять на их место новые и работоспособные детали.

Готовый к проверке блок питания

После этого закрываем корпус преобразователя и проверяем его на работоспособность. После того, как вы убедились в его исправности, можно к нему подключать светодиодную подсветку.

Для того чтобы отремонтировать БП для светодиодных лент, нужно вскрыть его корпус и проверить на исправность все элементы электросхемы. Замена нескольких деталей обойдется в разы дешевле, чем покупка нового преобразователя. Главное – правильно выявить все неисправности устройства и одновременно их устранить.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.3 проголосовавших: 7

как починить своими руками, почему не горит часть ленты, как заменить отдельные перегоревшие светодиоды > Свет и светильники

Схема энергосберегающей лампы: принцип работы и устройство

Читайте здесь, как устроена и работает схема энергосберегающей лампы, какие виды таких приборов освещения существуют, какие у них главные эксплуатационные характеристики, каковы принципы и устройство их работы, какие компоненты составляют их схему и как происходит зажигание....

02 02 2021 9:54:52

Подсветка WLED: что это, отличия, лучше LED или WLED

Узнайте, что такое подсветка WLED, каковы ее преимущества и чем она отличается от альтернативных видов конструкции. Выясните, какие изменения такая технология вносит в цветопередачу, уточните остальные преимущества, возможности и особенности....

14 01 2021 1:23:13

Светодиод АЛ307: характеристика, цоколевка и маркировка

Читайте здесь, что такое светодиоды А Л307, какими техническими характеристиками они обладают и где применяются, какова их маркировка цвета и соответствующая ей длина волны излучения, а также какими размерами и характеристиками цоколевки они обладают....

09 01 2021 23:11:42

Лампа ближнего света Лансер: какой цоколь подходит и как поменять

Узнайте, какие лампы используются для ближнего света в фарах Мицубиси Лансер 10. Сохраните для себя списки популярных и эффективных моделей подобных светильников. Читайте, как производится замена ближнего света на Лансере 10, какие предохранители отвечают за эти лампы, и где их можно найти....

28 12 2020 20:55:11

Схема драйвера для прожектора LED на 50 W

Смотрите здесь электрическую схему драйвера для прожектора led на 50 w. Причины перегорания матрицы. Ремонт светодиодного прожектора на 50 ватт. Как сделать LED-прожектор своими руками....

16 12 2020 14:49:56

из бутылки: как сделать настольную лампу, люстру и бра своими руками

Читайте здесь, как своими руками изготовить светильник из бутылки, какие его виды бывают и где они используются, как своими руками сделать ночник, лампу и настенное бра из бутылки, какие материалы и инструменты для этого потребуются и как выглядят этапы их сборки....

13 12 2020 15:22:48

Как подключить светодиод к батарейке на 1, 3 и 9 вольт

Узнайте, можно ли подключить светодиод к батарейке. Читайте, какие источники могут быть использованы для питания LED элементов, что надо сделать для защиты от перегрузки. Уточните для себя порядок подключения светодиодов к батарейкам разной емкости....

07 12 2020 8:39:52

SMD светодиоды: типы, виды, маркировка, размеры, и их характеристика, основные технические параметры светодиодных смд ламп для внешнего освещения

Читайте, какие SMD светодиоды самые популярные, где и в каком виде используются. Узнайте, чем они отличаются друг от друга и как выбрать оптимальный вариант. Плюсы и минусы изделий из С М Д светодиодов, сфера применения, особенности покупки через интернет....

02 12 2020 3:21:46

Двухцветный светодиод: характеристики диодов с двумя и тремя выводами, схема подключения

Читайте, что такое двухцветный светодиод, какая у него конструкция и принцип работы. Узнайте. Где эти элементы используются и как подключаются. Какие системы управления создаются на основе диодов с током до 1 А и таймером 555. Что можно сделать из двухцветных светодиодов в домашних условиях. Какие недостатки у самодельных приборов на основе этого типа радиоэлементов....

01 12 2020 17:41:49

Как выбрать люстру: виды, размер, диаметр, интерьер, площадь зала, гостиной или другой комнаты

Читайте, как правильно выбирать люстру под разные виды потолка, площадь. Варианты светильников с разными типами ламп. Какую модель подобрать в зал, детскую комнату, кухню, гостиную и другие помещения в доме. Описание и фото разных решений в интерьере....

30 11 2020 15:15:52

Замена лампы ближнего света Рено Меган 2

Читайте здесь, как происходит замена лампы ближнего света Рено Меган 2 своими руками, какие лампы для этого подойдут, каковы главные особенности процедуры, как выполнить ее через отверстия в подкрылках и моторный отсек....

24 11 2020 20:20:36

Устройство светодиодной ленты 12 вольт: принцип работы и как устроена

Читайте, какие светодиодные ленты доступны на рынке, чем они отличаются друг от друга. Узнайте устройство светодиодной ленты на 12 вольт, Критерии выбора и способы подключения к сети. Как рассчитать мощность блока питания, когда требуется включение в схему контроллера и усилителей....

17 11 2020 18:35:13

Цветы светильники из изолона: как сделать ростовой торшер в виде большой розы

Читайте здесь, как сделать цветы светильники из изолона своими руками, какие инструменты и материалы для этого потребуются, из каких основных этапов состоит процесс изготовления цветка, стеблей и листьев, и как правильно подсоединить шнур с выключателем и патрон для лампочки в собранный светильник. ...

31 10 2020 15:34:22

Гудит лампа светодиодная: почему шумит светильник

Узнайте, отчего иногда появляется ощутимый гул при работе светодиодных ламп. Читайте, какие причины его вызывают, как их обнаружить и устранить. Запомните наиболее распространенные источники, чтобы при необходимости не тратить время на бесполезные поиски....

27 10 2020 22:46:51

Мощные светодиоды: какая яркость у самых мощных диодов

Читайте здесь, что такое мощные светодиоды, какие производители и с какими особенностями их изготавливают, какие главные параметры наиболее полно их характеризуют, в каких областях они чаще всего применяются и какие входят в Т О П популярных на сегодня моделей....

26 10 2020 13:47:30

Блок питания для светодиодной ленты 12В своими руками: схема драйвера

Читайте здесь, как сделать блок питания для светодиодной ленты 12 В своими руками, каковы его главные особенности и назначение, какие готовые блоки существуют и можно ли использовать модели от техники б/у, из каких этапов состоит процесс самостоятельной сборки устройства, как выглядит его схема и какие нюансы при этом нужно учесть. ...

28 09 2020 20:41:16

Ремонт светодиодного светильника своими руками

Сломался светильник? Мы расскажем что делать.

Подготовка (лучше проводить в светлое время суток)

  • Отключить питание в помещении и снять панель с потолка.
  • Снять рамку: открутить болты, фиксирующие боковую планку в торце панели.
  • Вынуть призматический рассеиватель.
  • Провести визуальную проверку. Выявить неисправные светодиоды можно даже не включая панель. Для этого внимательно просмотрите все диоды: если заметите маленькие черные точки (как будто выгоревшие пиксели), значит, эта лента подлежит замене.

Демонтаж ленты

  • Нагреть контакты и отпаять их. Можно использовать и подручные средства нагрева, но лучше паяльник, т.к. он пригодится и дальше.
  • Снять пластиковые клипсы, придерживающие ленту (3-4 шт с помощью отвертки).

Замена светодиодной ленты в панели Prismatic

  • Закрепить новую светодиодную полоску клипсами
  • Соединить контакты. Внимательно соблюдайте схему подключения «+/-». Для соединения можно использовать олово в качестве припоя.

Замена драйвера – на случай, если лента исправна, но панель не «горит»

  • Аккуратно отсоединить ЭПРА от всех держателей и фиксаторов.
  • Разъединить коннектор.
  • Заменить, закрепить в той же последовательности: сначала фиксаторы, затем контакты. Свободные провода ЭПРА продеть в специальное сквозное отверстие на корпусе.
  • Проверить панель, подключив ее к источнику питания.

Сборка

Теперь, когда все неисправности устранены, Призматик можно собирать:

  • В специальные пазы в рамке вставляйте рассеиватель, заостренным рельефом внутрь (это влияет на качество рассеивания света).
  • Закрепите съемную планку на рамке.

Остается только установить панель на прежнее место и подключить светодиодную панель к источнику питания.

Светодиодный светильник своими руками из люминесцентного

Технический прогресс двигается вперед с огромной скоростью. Источники света становятся все экономичней и миниатюрнее. Промежуточным звеном между светодиодными лампами и накаливания стали люминесцентные лампочки. Энергосберегайки были достаточно экономичны и долговечны, но зажигались не сразу и требовали времени на прогрев.

У меня на даче в прихожей стоял тонкий плоский люминсцентный светильник толщиной 3 см. Зажигался он очень тускло, уже успеешь раздеться, а он только начинает разгораться, в общем потемки одни. Так как потолок был низкий и отделан потолочной плиткой, толстый ставить было нельзя, головой его быстро снесут. Выбрасывать тоже жалко, выглядит симпатично.

И вот появились в продаже диодные лампы (лет 8 назад), но толщина в 30мм не позволяла за сунуть светодиодку. Поэтому она была разобрана и начинка интегрирована в новое тело.

Содержание

  • 1. Характеристики донора
  • 2. Разборка донора
  • 3. Как сделать светодиодный светильник своими руками?
  • 4. Проверяем нагрев
  • 5. Результат модернизации
  • 6. Ремонт светодиодных светильников своими руками

Характеристики донора

5 месяцев назад ради светодиодных модулей и драйверов в местном магазине были куплены светодиодки ASD на 11W за 103р. штука. Реальная мощность у них оказалась всего 8,5W. При этом они имели ряд значительных недостатков:

  1. корпус жутко вонял пластиком при нагреве;
  2. слишком маленький радиатор внутри;
  3. светодиоды без матовой колбы грелись до 95°, а с ней еще больше;
  4. в корпусе не было отверстий для вентиляции.

Начинка была хорошая за невысокую цену, но на радиаторе и пластике сильно сэкономили. Часть были разобраны на комплектующие, часть модернизированы и поставлены в кладовку и на лестничную площадку. Еще хочу поставить их в подъезде после того, как поставлю систему видеонаблюдения. А то шпана все таки утащила одну кукурузу, которая освещала домофон.

Разборка донора

Сковорода с источником света

Повторим вышеуказанный процесс модернизации с обычным круглым матовым светильником. Многие из читателей вообще никак не разбираются в светодиодах и не знают принцип работы. А паяльник в руках когда-то держали и очень хочется избавиться от энергосберегаек.

Сделать светодиодный светильник своими руками очень просто. Не надо заморачиваться с поиском пластинки со светодиодами и подбором драйвера к нему. Просто купите диодную лампу на 220В, там уже все есть, продаются везде.

Сперва демонтируем колбу, она бывает из пластика и стекла. Стекло у меня не получалось снять, вклеено сильно и всегда трескалось. Пластик обычно прочный поликарбонат, ломать сложно. Чтобы определить материал, попробуйте поцарапать, стекло не царапается.

Затем достаём модуль с 20 светодиодами SMD 5730 и драйвер с питанием от сети 220V. Белую термопасту обязательно сохраняем, вытирать не надо, она будет использована дальше.

Как сделать светодиодный светильник своими руками?

Перед установкой модуля в корпус светильника, необходимо убрать слой краски, для непосредственного контакта с металлом. Обводим пластинку из алюминия и шкурим этот квадрат.

Сверлим 2 отверстия для крепления пластины, подбираем пару болтов с гайками.

Перепаиваем провода питания, переносим с задней части на переднюю, чтобы они не мешали плотно прижимать.

Плату драйвера изолируем в целях предотвращения замыканий и соблюдения техники безопасности, ведь на ней 220 Вольт. Защитимся от поражений электрическим током при непосредственном прикосновении, и чтобы на корпусе не было фазы, если корпус металлический.

Смазываем дополнительно термопастой. У меня контакт с зашкуренным местом получился плохой, железо не очень толстое и деформировалось. Особенно когда кернил и сверлил. Пятно контакта проверяется по отпечатку пасты, чем больше, тем лучше. У меня получился контакт примерно на 30%, может и этого будет достаточно. Оказалось супруга во время приборки маленький пакетик с белым пластилином (термопаста) выбросила и мазать оказалось нечем. может хватит того, что осталось при разборке.

Проверяем нагрев

..

Светодиодный накладной светильник включаем на 30 минут в открытом виде без крышки. Желательно чтобы нагрев не превышал 80°, в светодиодной лампе для дома модуль грелся до 95°. Так как изделие бюджетное, то качественные леды они туда точно не поставили, которые могут длительно работать при таком нагреве.

Если даже будет выше 80°, то это не так страшно, ведь он стоит в кладовке, работаю максимум по 30 минут в день. Таким образом он проработает не 100, а всего 30-50 лет, что тоже очень не плохо.

Конечно, хватило бы и штатного радиатора лампочки, который изначально стоит в ней в абсолютно замкнутых условиях без циркуляции воздуха. На открытом воздухе он охлаждался бы гораздо лучше, и вполне мог обеспечить приемлемую температуру около 80-85°.

Алюминиевый радиатор можно было одеть на керамический патрон с цоколем E27. Можно расправить из цилиндрической формы в плоскую. Но при разгибании алюминий не выдерживает деформации и начинает ломаться, соответственно теплопроводность в таком узком месте становится еще хуже.

Замеры показали в среднем 79,5°, это хороший показатель. Для объективности данных провел еще 10 замеров через различные промежутки времени. Всё в норме.

Результат модернизации

После сборки корпуса изделие получает законченный вид и готово к настенному монтажу, накладным образом.

Ремонт светодиодных светильников своими руками

Чтобы вам было проще разобраться в конструкции светодиодного светильника, считайте, что он конструктивно аналогичен диодной лампе. Как правило, имеет те же недостатки:

  1. перегрев LED;
  2. плохой контакт пластины с диодами и радиатора;
  3. плохая сборка;
  4. блок питания с плохой стабилизацией тока;
  5. слишком маленькая система охлаждения;
  6. колба сделана из матового пластика с низкой светопропускаемостью.

Чтобы определить неисправный элемент своими руками, вам потребуется замерять напряжение на проводах, идущих к диодному модулю:

  1. если напряжение есть, значит неисправен один из диодов в последовательной цепи;
  2. напряжения нет, значит проблема в драйвере, источнике тока.

Если есть опыт то можно перепаять самостоятельно. Если опыта нет, то можно обратится к соседу или мастеру.

Лампа из светодиодной ленты

Все чаще в изготовлении основных источников света и различных видов подсветки применяются светодиоды. Однако, цена на светодиодные изделия иногда оказытся необоснованно высокой. Мы предлагаем вам сэкономить и попробовать изготовить светильник со светодиодами своими руками, используя в качестве основы простую светодиодную ленту. Идея создания такого светильника возникла у нас совершенно случайно после завершения всех основных этапов ремонта квартиры своими руками. Специально для этой цели мы ничего не приобретали, а ленту со светодиодами мы купили для того, чтобы подсветить мебель на кухне и в гардеробной. В процессе обустройства гардеробной планировка ее несколько изменилась и вместо задуманных ранее светодиодных полос подсветки потребовался центральный источник света - что-то вроде лампы дневного света. Вот тут мы и решили попробовать изготовить такую лампу из светодиодов, чтобы купленная лента не лежала невостребованной. Посмотрим как можно самостоятельно собрать необычный, но полноценный источник света из светодиодной ленты.

Сборка лампы из светодиодной ленты своими руками

Для начала несколько слов о конструкции самой лампы. Светильник на основе светодиодной ленты обычно состоит из блока питания, профиля для ленты и самой светодиодной ленты.

Светодиодная лента у нас есть, блок питания тоже, осталось определиться с профилем. Ведь от формы профиля зависят конструкция и внешний вид будущего светильника. Но если вспомнить, как выглядит стандартный профиль для светодиодной ленты, то лампа получается достаточно скучной. Тут нам пришла замечательная, на наш взгляд, идея - использовать в качестве профиля никуда больше не годный остаток плоской хромированной перекладины, которую мы использовали при сооружении плательных секций нашей гардеробной (она же "труба овальная"). Действительно, все оригинальное просто.

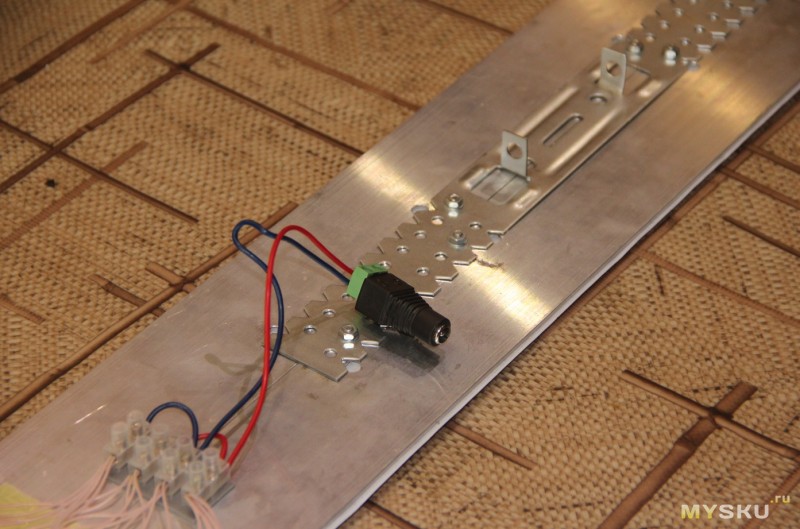

Первым делам подготавливаем профиль – хромированную перекладину. Для увеличения уровня освещенности мы сделали две такие заготовки, которые расположили параллельно друг другу и соединили между собой небольшими металлическими пластинами от мебельной фурнитуры с помощью саморезов.

Для ввинчивания саморезов предварительно можно рассверлить отверстия тонким сверлом. Иначе из-за скользкой хромированной поверхности очень сложно точно закрепить трубы между собой.

Приклеиваем светодиодную ленту на плоскую сторону нашей перекладины, предварительно очистив и обезжирив поверхность. С обратной стороны профиля закрепляем блок питания. Защитный рассеивающий экран в нашем случае не предусматривается, так как особо не нужен.

Теперь аккуратно припаиваем маленькими проводниками в одно целое участки светодиодной ленты на разных трубах. При выполнении этой операции требуются осторожность, чтобы не допустить перегрева и соблюдение полярности при соединении кусков ленты.

Наша светодиодная лампа почти готова, теперь всю это красоту необходимо подвесить к потолку. Из подручных средств крепления у нас имеются только мебельные уголки, которые замечательно входят в плоскую трубу по бокам. Соединённые вместе, две трубы крепятся на потолке с помощью двух других уголков.

За счет этого конструкция располагается на некотором расстоянии от потолка и есть место для комфортного размещения блока питания как раз между потолком и лампой. Подвешенный светильник подключаем к питающей сети и оригинальный источник света собранный своими руками готов.

Технические характеристики самодельного светодиодного светильника

Напоследок несколько слов о технических характеристиках нашего изделия. В общем случае световые характеристики такого светильника напрямую зависят от типа и количества светодиодов на ленте. Их может быть 30, 60 и даже 120, а «сдвоенные» экземпляры светодиодных лент, соответственно позволяют разместить в два раза больше светодиодов. У нас в распоряжении была самая простая лента с 60 светодиодами на метр, типа 3528 и мощностью потребления 4,8 Вт/м. На сдвоенную платформу из труб разместилась лента длиной 3,4 метра или 204 светодиода. Ток потребления самой ленты при напряжении источника питания 12,25 В зафиксирован на уровне 1,16 Ампера. Значит, с учетом КПД блока питания 0,85, мощность потребления такого светильника равна 16,72 Вт.

Исходя из световых характеристик светодиодов типа 3528, световой поток каждого диода от 3 до 7 люмен. Световой поток нашей ленты заявленный производителем - 240 Люмен/Вт, значит общий световой поток ленты длиной 3,4 м будет около 816 люмен. С одной стороны эта цифра проигрывает стоваттной всенаправленной лампе накаливания имеющей световой поток за 1200 люмен. Но за счет однонаправленного расположения светодиодов на ленте, субъективно кажется, что такая лампа светит даже немного сильнее.

Нестандартно используемые мебельные трубы-перекладины в качестве светодиодного профиля не только оказались хорошим теплоотводом, но и весьма свежо смотрятся, прекрасно вписываясь в интерьер. Правда, при выключенном состоянии на светильнике видны проводники, соединяющие участки ленты, которые совершенно её не портят. А при включенном освещении лампа смотрится совсем как «магазинная». За счет хромированной поверхности перекладины лента и труба кажутся единым целым. Отсутствие рассеивающего экрана обнажает светодиоды, но при этом не снижает светового потока исходящего от лампы. Так почти из подручных средств можно своими руками сделать неплохой светильник, который не дорог по цене, прекрасно впишется в интерьер и сэкономит электроэнергию.

Читайте также

Сравнение сроков службы и реальной экономии различных энергосберегающих ламп.
Выбираем розетку удачной конструкции
Наш рейтинг производителей розеток и выключателей.

Самостоятельный ремонт RGB-подсветки | Каталог самоделок

Многоцветная лента сейчас ставиться не только в автомобиле для тюнинга, а также в квартирах для придания волшебства интерьеру. Поэтому с поломками RGB-подсветки людям приходится сталкиваться всё чаще.

Неисправности могут быть вызваны как допущенными ошибками при подключении светодиодной ленты, питающего и управляющего блоков, так и износом в процессе эксплуатации всего оборудования, даже удачно собранного. В любом случае, рано или поздно RGB-подсветка сломается.

Наблюдаются всего два вида неисправностей RGB-подсветки:

  1. лента не светится вовсе;
  2. лента не светится одним или двумя из цветов.
Что делать, если лента перестала светиться вовсе

Если объяснять кратко, то в первую очередь нужно проверить блок питания, а затем контроллер и соединения общего провода питания 12 В.

Бывает и вовсе смешно, просто забывают, что нажимали кнопку OFF отключения подсветки на пульте дистанционного управления (ПДУ). Включите кнопку ON на пульте управления. Не включается с ПДУ, не стоит паниковать, для начала замените батарейку в нем. Батарейка типа CR2023 или CR2025 часто устанавливается в часы, калькуляторы, брелоки автосигнализаций, электронные весы. Для проверки работы пульта управления её можно взять оттуда.

Направляйте ПДУ ровно на инфракрасный датчик контроллера. Инфракрасный сигнал с пульта управления человек не видит, но распространяется он так же, как видимый свет. С увеличением расстояния инфракрасное излучение сильно ослабляется, особенно, если в пульте села батарейка.

Действия, если лента не светится одним или двумя из цветов

Что можно сказать, питание от блока точно есть, а в первую очередь следует проверить RGB-контроллер, а затем светодиодную ленту.

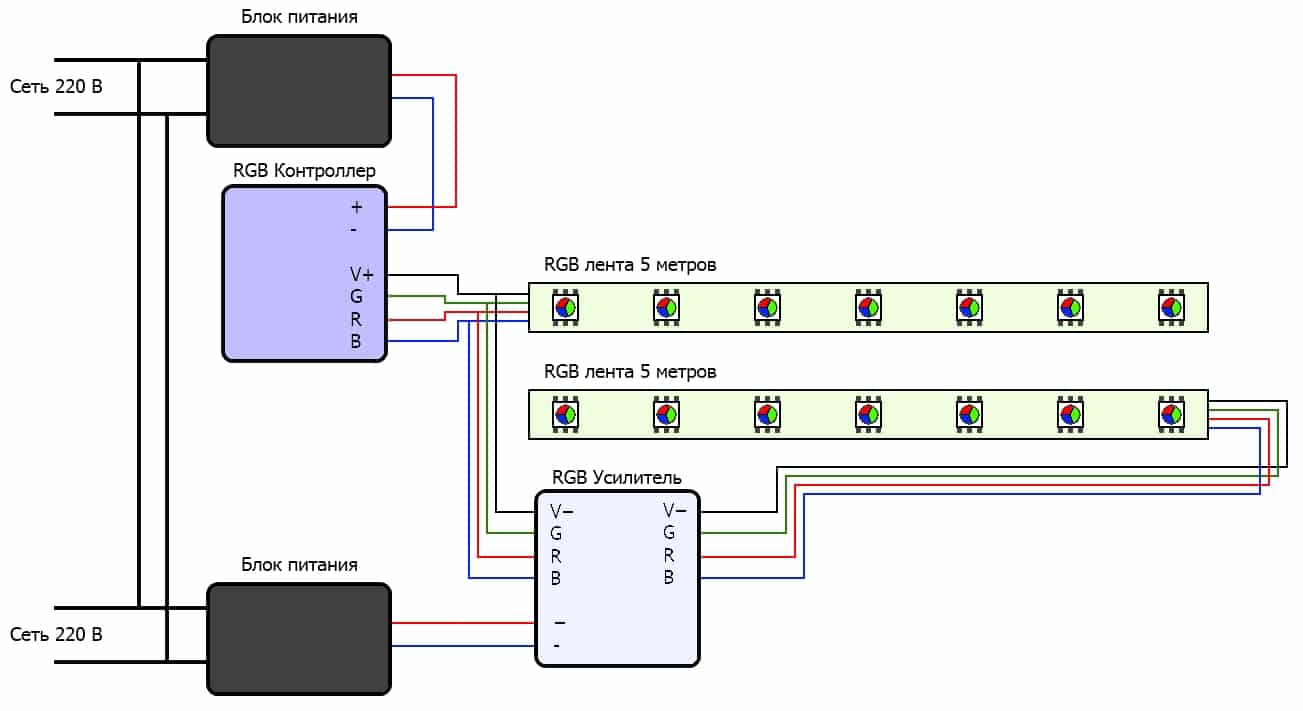

Контроллер — это устройство, благодаря которому реализуются все возможности в многообразии цветов и их плавном переключении. Хотя контроллер является довольно надежным устройством, но и его можно испортить, используя источник питания со слишком высоким напряжением или перепутать полярность при подключении к питанию.

Но, зачастую сжигают электронику, подсоединяя к выходу слишком много светодиодных полос или попросту сделав короткое замыкание при подключении. Редко бывает, когда RGB-контролеры выходят по причине бракованных компонентов.

Проверка исправности блока питания

Проверить блок питания легко, для начала следует убедиться, что на него приходит напряжение от сети. Наличие напряжения в розетке можно проверить настольной лампой, зарядкой от телефона или любым другим бытовым прибором.

На выходном кабеле блока питания, в коаксиальном штекере должно быть напряжение 12 В, и оно не должно отличаться от этой величины более чем на 10 процентов. Также о норме напряжения на выходе адаптера указывает имеющейся светодиод зеленого цвета. Если он светится, а светодиодная подсветка не включается, возможно, нарушен контакт штекера в гнезде RGB-контроллера.

Если источник питания не работает, найдите ему временную замену, подходящую по напряжению, выходному току и мощности. Компьютерный блок питания отлично подойдет для питания светодиодных лент. Потом прочитаете, как ремонтировать блок питания самостоятельно, какие есть распространенные неполадки. А лучше сразу отнесите его тому, кто знает, что с ним делать.

Поиск неисправностей светодиодной ленты

Если какая-то светодиодная полоска при подключении к питанию не светится вовсе, а другая полностью работает, то с большой вероятностью можно сказать, что оборван общий провод питания у первой.

Общий плюсовой провод питания может быть черного или белого цвета, но зачастую его можно найти на разъеме по отчетливо выдавленной стрелке.

Остальные три провода, по которым подаётся минус питания на ленту, на разъемах никак не обозначаются, они отличаются друг от друга красным, зеленым и синим цветами.

Светодиоды в ленте собраны в независимые группы по три штуки, в которых они включены последовательно. Сгорит какой-то один светодиод, и перестанет светиться только три последовательно соединенных светодиода в группе, а остальная часть полосы будет полностью исправна. Так что если не светится сразу вся лента по своей длине, значит, основной причиной является обрыв в пайке проводов и разъемов.

Найти на каком проводе случился обрыв можно, отсоединив контроллер и подключив RGB-ленту напрямую к блоку питания. Конечно, понадобится дополнительные два проводка, с помощью которых следует подать плюс питания на общий черный или белый провод, обозначенный стрелкой на разъеме, а на самой ленте промаркированный +12 V. Минус надо по очереди подавать на остальные вывода. Понятно, что RGB-полоса должна по очереди засвечиваться тремя основными цветами. Такая проверка абсолютно безопасна для ленты. Даже если перепутаете полярность, то ничего плохого не случится, просто не засветятся светодиоды. Будьте только осторожны, не замкните между собой провода от блока питания.

Проверять светящуюся полоску можно даже от батарейки 9 В, при этом светодиоды будут светиться в полнакала. Нельзя только подавать на ленту напряжение свыше 15 В от стороннего источника питания, чтобы окончательно не угробить светодиоды.

Редко бывает, когда сгорают все светодиоды в ленте, и причиной этому может быть поданное напряжение, многократно превышающее 12 В. Такое случается, если в бестрансформаторном блоке питания пробивает ключевой транзистор.

Может неисправность кроется в контроллере RGB-ленты



Автор: Виталий Петрович.




Интересное о LED » Ремонт светодиодных ламп своими руками – замена светодиодов в светильниках

Светодиодные лампы стали уже обыденным явлением – их можно купить практически в каждом хозяйственном магазине. Такая распространенность привела к появлению большого количества недоброкачественной продукции, которая быстро выходит из строя. Однако это не повод ее выбрасывать – лампочку можно попробовать починить. Предлагаем узнать больше про ремонт светодиодных ламп в домашних условиях.

Ремонт светодиодных ламп своими руками

Что может привести к поломке LED-лампы?

Причины, по которым светодиодные лампы перестают работать:

  • Перегорел токоограничивающий резистор.
  • Выход из строя рабочего конденсатора.
  • Сгорел один из диодов.

Последняя причина наиболее частая – в 80% случаев источник света ломается из-за сгоревшего светодиода. Поэтому сначала проводится визуальный осмотр светодиодов и микросхемы, чтобы исключить главную причину неисправности лампы. Сгоревший диод будет отличаться от «соседей» – он будет выглядеть почерневшим. Еще один признак перегоревшего LED-элемента – светильник перестал светить сразу, без мерцания или мигания.

Замена светодиодов в светильниках

Если такой диод обнаружен, его требуется заменить – в большинстве случаев после этого осветительный прибор начнет работать.

Замена светодиодов в светильниках происходит так:

  1. Неисправный светильник разбирается.
  2. Находится сгоревший диод.
  3. С помощью тонкой иглы с его поверхности убирается светофильтр – эластичная поверхность желтого цвета.
  4. Светодиод отпаивается с платы с помощью паяльника или термопинцета.

На место сгоревшего припаивается новый светодиод.

Чтобы выполнить эти манипуляции в домашних условиях, вам понадобятся: паяльник или термопинцет, новый светодиод (обязательно аналогичного типоразмера, как и в поврежденном источнике света), проволочная оплетка для припаивания, гелеобразный флюс для покрытия контактов. Самый сложный этап – отпаивание диода. Чтобы сделать его легче, мы рекомендуем использовать сплав Вуда.

Ремонт светодиодных ламп своими руками или покупка новых?

Итак, мы рассказали про ремонт светодиодных ламп своими руками. Безусловно, это увлекательный процесс для радиолюбителей и домашних умельцев. Но стоит ли ваше потраченное время таких усилий или проще сразу купить качественные светодиодные лампы, которые не требуется чинить долгие годы? Выбор за вами.

Узнать больше про качественные источники света LeDron вы можете у наших специалистов. Звоните!

Комплект для ремонта светодиодной ленты

- Blinkinlabs

Работаете с цифровыми светодиодными лентами и хотите разрезать их на более мелкие части? Паять провода обратно может быть огромной проблемой, поэтому мы разработали этот комплект для ремонта светодиодных лент, чтобы сделать их прочнее. Припаяйте одну из прилагаемых усилительных прокладок к концу полосы, и никогда больше не будет плохого соединения!

Уже в продаже в магазине Blinkinlabs

Вам потребуются следующие расходные материалы:

  • Светодиодная лента для ремонта
  • 3 провода, 18AWG или меньше, желательно разных цветов
  • Прокладка для светодиода (входит в комплект)
  • 1.Секция термоусадочной трубки 5 ″ (входит в комплект)

Кроме того, вам понадобятся следующие инструменты:

  • Паяльник + припой
  • Машинки для стрижки
  • Тепловая пушка или зажигалка
  • Нож Xacto (опция)

Первым делом припаиваем светодиодную ленту к шайбе. Выровняйте контактные площадки на ленте (убедитесь, что вы подключаетесь к правому концу ленты!),

Начните с пайки центрального соединения. Убедитесь, что регулировочная шайба и полоса параллельны, и при необходимости повторно нагрейте паяное соединение, чтобы отрегулировать его. Когда все будет хорошо и ровно, припаяйте верхнее и нижнее соединение.

Еще раз проверьте исправность каждого соединения.

Добавьте небольшую каплю припоя на каждую контактную площадку на печатной плате. Это упростит прикрепление проводов.

Затем добавьте провода по одному. Используйте красный для + 5В, желтый для данных и черный для земли.

Слегка согните провода, чтобы проверить надежность их соединения.

Отрежьте кусок термоусадочной трубки длиной примерно 4 см. Она должна быть достаточно длинной, чтобы выступать с обеих сторон прокладки на 0,5 см.

Наденьте термоусадочную трубку на провода и отцентрируйте ее по центру прокладки. Совет: если у вас под рукой есть контроллер, сейчас самое время подключить полосу и убедиться, что она подключена правильно!

Используйте термофен (или зажигалку), чтобы уменьшить трубку, чтобы усилить соединение между прокладкой и светодиодной лентой.

А теперь вернитесь к морганию!

Vizio LED TV Backlight Fix

Не горит подсветка вашего телевизора? Попробуйте это перед заменой светодиодов!

Если погас весь квадрант светодиодной подсветки телевизора, возможно, у вас неисправна плата драйвера и не перегорели светодиоды. Ищите равномерное отключение, а не спорадическое затемнение или единственную тусклую линию (предполагающую отказ отдельных светодиодов или всей светодиодной ленты). Если ваше отключение похоже на мое, занимая 1/4 экрана, попробуйте заменить плату драйвера светодиода.

Это видео не спонсируется. Я приобрел светодиодную панель драйвера самостоятельно и не связан с производителем. Вот все, что вам понадобится:

Vizio 65-дюймовый светодиодный телевизор: M65-D0

Номер детали платы драйвера светодиода: 3665-0032-0111 (2B)

Выписка

Подсветка телевизора не горит? Возможно, это не перегоревшие светодиоды, и это может быть намного проще, гораздо менее затратно по времени и гораздо менее дорогое исправление видеоплаты.Поверьте мне, я на собственном опыте усвоил и разобрал весь телевизор до его светодиодной подсветки и понял, что это не проблема. Вот что нужно искать:

Если кажется, что весь квадрант вашего телевизора отключен. То есть одна четверть телевизора - в моем случае весь нижний левый квадрант не имел работающих светодиодных фонарей. Как видите, это целый раздел, и отключение единообразное. Если один или два светодиода перегорят, затемнение будет выглядеть спорадическим и неравномерным. Даже если вся светодиодная лента погаснет, это будет отображаться как одна тусклая линия. Как вы можете видеть в моем случае, единообразие всего квадранта должно было меня насторожить.

Если это то, что происходит с вашим телевизором - и, исследуя, как это исправить, я наткнулся на нескольких людей, владеющих Vizio UM-65D0, испытывающих подобную проблему - остановитесь здесь! Сначала проверьте видеоплату. Не думайте, что это просто отключение светодиодной подсветки.

Начнем с демонтажа задней панели. Просто открутите каждый винт, который вы видите.Их несколько, и он не разобьется, пока вы их все не соберете. Отрывается задняя пластиковая панель. Иногда легче начать с краев и ослабить их, а затем сразу же начать работу.

Плата в верхнем центре телевизора - это видеоплата. Он подает питание на светодиодные ленты и сообщает, какие из них следует включить, регулирует интенсивность и т. Д. Это плата, которую вы ищете. Он прикреплен к корпусу четырьмя винтами и рядом проводов с удобными разъемами.Внизу слева номер детали: 3665-0032-0111 (2B). Обратите внимание на «2B» в конце числа - я видел много досок для продажи на месте, заканчивающихся на «2A». При поиске детали оба обнаруживаются как совместимые, но я не уверен, являются ли они взаимозаменяемыми или в чем разница между ними. Я купил новую видеоплату, оканчивающуюся на «2B».

И это так просто. Просто отключите и открутите эту плату, замените ее новой, вставьте пластиковую заднюю панель и прикрутите ее.Нет ничего проще. Как видите, левый нижний квадрант снова в рабочем состоянии, и телевизор работает так же, как и всегда. Готово и готово, иди своей веселой дорогой.

Остальная часть этого видео показывает боль и агонию от этого осознания. Если вам интересно, продолжайте смотреть. Это также будет полезно для тех, кто действительно заменяет свои светодиодные ленты - это процесс, который вам придется пройти. Я снял все детали с корпуса и протестировал светодиоды.Было обнаружено, что неисправные светодиоды не загораются при подключении к плате драйвера. После отключения и проверки светодиодов все заработало. Поэтому я пришел к выводу, что виновата плата драйвера светодиода, и заменил ее.

После замены платы драйвера светодиода все светодиоды загорелись должным образом. За 25 долларов это исправление того стоило (даже после головной боли от разрушения всего телевизора). Если вы столкнулись с той же проблемой, я предлагаю рискнуть и сразу заменить плату драйвера светодиода.Это дешево, намного проще и требует меньше времени, чем замена светодиодов. Опять же, обратите внимание на равномерность отключения: если это не весь сектор, у вас могут быть отдельные проблемы со светодиодами.

Учебные пособия по светодиодам

- Пайка проводов к светодиодным лентам RGB

Светодиодные ленты

RGB - такой универсальный продукт, потому что их можно легко разрезать по заданным линиям разреза и подключать в любой точке между медными точками на светодиодной ленте Освещение, длина разреза зависит от продукта.В приведенном ниже руководстве вы найдете полное руководство по обрезке 4-проводных светодиодных лент RGB и пайке провода непосредственно к светодиодной ленте.

1.) Паяльные инструменты

Перед тем, как приступить к пайке провода к светодиодной ленте, важно убедиться, что у вас есть подходящие инструменты для вашего паяльного проекта. Мы рекомендуем использовать любой паяльник мощностью 30-60 Вт с регулируемой температурой и способный паять при температуре около 500-600 ° F. Лучше всего использовать более мощный утюг, чтобы не тратить много времени на нагревание стыка, что может повредить компоненты.В то же время слишком горячий утюг может повредить его компоненты. Мы также рекомендуем использовать тонкий припой из канифоли и влажную губку или металлическую подушечку для очистки кончика паяльника.

2.) Чистка паяльника

Важно, чтобы на паяльнике был чистый наконечник, чтобы паяльные соединения не перекрывали друг друга. Регулярно очищайте кончик паяльника, чтобы соединения были как можно более чистыми и маленькими.

3.) Закрепите свою светодиодную ленту RGB

Используйте несколько кусков малярной ленты, чтобы закрепить светодиодную ленту RGB, чтобы она не двигалась во время пайки.

4.) Лудите многожильный провод RGB 18-22AWG

Как только паяльник достаточно нагреется, залудите многожильный провод RGB 18-22AWG, нанеся небольшое количество припоя непосредственно на многожильный провод. После того, как вы закончите этот шаг, ваш провод должен быть серебристого цвета и больше не выглядеть скрученным.

5.) Лужите медные точки на светодиодной ленте RBG

.

Следующий шаг - залудить медные точки на светодиодной полосе, расплавив небольшое количество припоя непосредственно на медные точки.Не наносите слишком много припоя, так как это приведет к нежелательным изменениям цвета вашей светодиодной ленты RGB.

6.) Подсоедините провод к полосе света

.

После того, как вы залужили провод и медные точки на светодиодной полосе RGB, вы можете соединить их вместе. По отдельности поместите провод на медные точки, а затем поместите паяльник поверх обоих, чтобы нагреть каждый припой, чтобы он расплавился и превратился в единое целое. Обязательно держите достаточно долго, чтобы не образовался «холодный припой»."

* ХОЛОДНЫЕ ПАЙКИ ПРОИЗВОДИТСЯ, КОГДА ТОЛЬКО ОДИН ИЗ СОЕДИНЕНИЙ НАГРЕВАЕТСЯ И ПОДКЛЮЧАЕТСЯ, А ДРУГОЙ ЕЩЕ ХОЛОДНЫЙ. ХОЛОДНЫЕ ПАЙКИ НЕ ПРОВОДЯТ ЭЛЕКТРИЧЕСКИЙ ТОК. *

7.) Вид припаянного провода к световому фильтру

После того, как вы правильно соединили провод со светодиодной лентой, ваш окончательный результат должен выглядеть примерно так. Обратите внимание, что паяные соединения чистые и не перекрывают друг друга.

8.) Проверьте свой припой

После высыхания подключите свежеприпаянную светодиодную ленту к соответствующему источнику питания и проверьте подключение.

* ОТКАЗЫВАЮТСЯ СОЕДИНЕНИЯ ИЗ-ЗА ХОЛОДНОГО СОЕДИНЕНИЯ. ЕСЛИ ВЫ ЗАМЕТИЛИ ЛЮБУЮ ИСКРУ ИЛИ ДЫМ, У ВАС БОЛЕЕ ВЕРОЯТНО, ИМЕЕТСЯ ПЕРЕКРЕСТНОЕ ИЛИ ДУГОВОЕ СОЕДИНЕНИЕ. *

9.) Подготовка к термоусадке

Отогните клей 3M, чтобы покрыть паяное соединение термоусадочным материалом. Если у вас нет термоусадки, можно использовать небольшое количество горячего клея.

10.) Термоусадка и повторное испытание

Используйте термоусадочный пистолет для термоусадки, чтобы защитить паяные соединения, а затем проверьте еще раз, чтобы убедиться в правильности соединения.

18 удивительных идей светодиодного освещения для вашего следующего проекта

Люди покупают светодиодные ленты по трем основным причинам:

Во-первых, они представляют собой экономичную альтернативу традиционным лампочкам.

Во-вторых, традиционное освещение не подходит для некоторых приложений - например, для ограниченного пространства.

В-третьих, они выглядят чертовски круто!

Но вам интересно:

«Как мне найти творческие методы применения этих крутых светодиодных лент»

Что ж, сегодня твой счастливый день.

Все, что вам нужно, это около 10 минут в день, чтобы проверить эти 18 идей светодиодного освещения, которые вы можете использовать в своем следующем проекте.

1. Освещение под шкафом для вашей великолепной кухни


Источник изображения: Inhabitat

Большинство людей проводят много времени на кухне…

  • Приготовление еды для семьи
  • Обеды
  • Полуночные рейды
  • Сонники, готовящие бутерброд с ветчиной (признан виновным!)

Но есть одна проблема: ваш счет за свет может стать дорогим! Ты согласен?

Конечно, если вы используете традиционные лампочки.

По оценкам Министерства энергетики США, к 2027 году светодиоды сэкономят более 30 миллиардов долларов. Это куча денег.

На этой диаграмме показана стоимость эксплуатации ламп каждого типа в течение 25 000 часов.

Как видите, светодиодное освещение - лучший метод и превосходит традиционное освещение во всех аспектах:

  • Средний срок службы
  • Вт б / у
  • Общие эксплуатационные расходы в долгосрочной перспективе
  • Средняя стоимость ламп за длительный период

Настроить светодиодное освещение на кухне - довольно простая задача. Вы можете сделать это за 5 простых шагов.

Вот как:

Шаг 1. Какой тип освещения вам нужен?

  • Лампы одинарной плотности (немного света)
  • Фонари двойной плотности (больше света)
  • Фонари с изменением цвета

Шаг 2: Где вы хотите его установить?

  • Под шкаф
  • Над шкафом
  • В шкафу

Совет: Обязательно следите за электрической розеткой!

Шаг 3. Адаптеры питания

Убедитесь, что вы используете правильный адаптер питания, чтобы преобразовать светодиодные лампы на 12 В постоянного тока.Вы никогда не захотите включать светодиодные фонари прямо в розетку.

LED-PS12V-60W-UL

Шаг 4: Принадлежности

Вам понадобится штекер постоянного тока для подключения полосовых ламп к адаптеру питания.

Не забудьте об этих других типах аксессуаров, которые подходят к вашим светодиодным лентам:

  • Тумблеры
  • Диммерные переключатели
  • Датчики движения
  • Удлинители

Шаг 5: Установите

Вам может быть интересно, что делать с правильными компонентами.

Вы можете начать установку и все настройки.

Низкопрофильная конструкция делает его незаметным, где бы вы ни выбрали его для установки.

Для установки приложения можно использовать клей 3M. Поскольку длина настраивается, вы можете обрезать светодиодную ленту до нужных размеров.

Купить онлайн: Белая светодиодная лента 5050 SIRS-E 16,4 футов 60 светодиодный индикатор

2. Светодиодные полосы для грузовых автомобилей

Источник изображения: Custom Dynamics

Иметь хороший большой грузовик - это то, чем хочет наслаждаться почти каждый мужчина.Возможность высоко сидеть во время езды по городу позволяет проявить внутреннюю силу.

Что примечательно, так это то, что у вашего грузовика есть отличные светодиодные фонари.

Как вы это делаете? Что ж, я рад, что вы спросили!

Есть много других способов выделить свой грузовик, когда дело доходит до освещения, например:

Много лет назад StreetGlow была лидером в отрасли, когда дело доходило до модификации ваших легковых и грузовых автомобилей, предоставляя комплекты ходовой части и другие аксессуары.

Теперь, когда вещи стали более универсальными и доступными, возможности безграничны!

Установить светодиодный комплект ходовой части для вашего грузовика несложно. Для его установки не нужен профессионал, хотя это поможет, если у вас возникнут какие-либо проблемы.

Используя гибкие светодиодные ленты, вы можете добиться того же внешнего вида на своем грузовике или автомобиле.

Светодиодные ленты

излучают огромное количество света. Их можно спрятать под рамой грузовика и крыльями.

Вы можете разместить их даже на краях кузова грузовика или на приборной панели - где бы вы ни чувствовали необходимость. Используйте клей 3M, немного знаний по электромонтажу, и все готово.

Вот как вы можете добавить индивидуальные фары к своей поездке - будь то грузовик или даже автомобиль:

Этап 1. Отсоедините отрицательный вывод аккумуляторной батареи

СТОП!

Прежде чем приступить к каким-либо работам с автомобилем, вы захотите сделать что-нибудь важное.

Отсоедините отрицательный полюс аккумуляторной батареи.

Тогда можете поблагодарить меня 🙂

Работая на машине, вы всегда хотите оставаться в безопасности. Безопасность прежде всего!

Шаг 2: Загляните под машину

Смотрите под автомобилем. Найдите безопасное место для светодиодных лент от моторного отсека до днища автомобиля.

Если вы используете светодиодные ленты с клеем, вам понадобится гладкая поверхность.

Если вы предпочитаете не использовать клей, поищите болты или скобы.Как только вы это сделаете, закрепите светодиодные фонари с помощью стяжек.


Источник изображения: Клуб владельцев Xterra

Шаг 3: Удаление грязи

Используйте тряпку для мытья посуды, чтобы удалить грязь с того места, где вы хотите установить светодиодные ленты.

Очистка поверхности необходима, чтобы убедиться, что светодиодные ленты прилипнут.

Если вы не используете клей, очистка необходима. В противном случае ваши светодиодные фонари не смогут прилипнуть к грязи.


Источник изображения: Temecula Subaru

Шаг 4: Установите светодиодные ленты

Существуют различные виды светодиодных лент с собственным кнопочным переключателем, такие как этот продукт от Superbrightleds.

Эта гибкая светодиодная лента устойчива к атмосферным воздействиям и имеет срок службы 30 000 часов. Тщательно выровняйте светодиодные фонари в любом месте.

Вы можете нанести его прямо и приклеить к месту с помощью встроенного клея. В противном случае используйте стяжку-молнию через каждые 12 дюймов, чтобы закрепить светодиодные полосы.

Купить онлайн: Погружная светодиодная лента RGB IP68 5050 SIRS-E Высококачественный 30 светодиодный индикатор

3. Судовое светодиодное освещение


Источник изображения: Intrinsic Yacht & Ship

Если вы хотите, чтобы ваша лодка выглядела забавно, обновите свое собственное освещение лодки и добавьте светодиодные фонари.

Обновления не только улучшают внешний вид, но и помогают экономить деньги и энергию.

Если вы ищете развлечения или функциональность - вы получите больше удовольствия от своей лодки.

Когда дело доходит до морской пехоты, есть много типов модернизации светодиодов, которые вы можете сделать, например:

  • Подводные фонари
  • Тросовая RGB-подсветка
  • Акцентное освещение
  • Освещение отсека
  • Светодиодное освещение машинного отделения
  • И многое другое!

Вот шаги, которым вы можете следовать, если хотите установить собственный морской светодиодный фонарь.
Шаг 1: Выберите тип светодиодной лампы

Существует множество светодиодных фонарей, которые вы можете использовать для своей лодки, например, подводные фонари, тросовое освещение, акцентное освещение, освещение купе и многое другое. Первый шаг - решить, какой свет вам нужен и его яркость.

Чем выше яркость светодиодного освещения, тем оно ярче.

Шаг 2. Выберите местоположение

Следующим шагом после выбора желаемого типа освещения является выбор места.Убедитесь, что если вы устанавливаете светодиодные фонари в местах, где они могут подвергаться воздействию воды или песка, вам нужно выбрать водонепроницаемые светодиодные полосы.

Если вы устанавливаете светильники вдали от воды, гидроизоляция не требуется.

Шаг 3. Выберите тип светодиодной лампы

Существуют различные фонари для вашей лодки или яхты.

Oceanled предлагает различные виды светодиодного освещения для вашей лодки или яхты, например, подводное освещение, освещение дока, внешнее освещение и многое другое.

Шаг 4: Установите светодиодные фонари

Большинство морских светодиодных фонарей поставляются с собственным установочным комплектом. В каждый установочный комплект входит комплект предохранителей, который рекомендуется устанавливать с каждым осветительным прибором.

Идеальная глубина для установки светодиодов под водой составляет около 8-10 дюймов от верха светильника. После установки рекомендуется нанести на линзу светодиода необрастающую краску.

Вы можете установить фонари в любом месте на лодке.

Купить онлайн: Погружная светодиодная лента RGB IP68 5050 SIRS-E High Quality 60 LED Meter

4.Светодиодные фонари для мотоциклов


Источник изображения: Cycle Concepts

Ничто не сравнится с хитростью вождения, как добавление нестандартного освещения на мотоцикл.

Неважно, какой у вас тип езды, вы будете выделяться на байк-шоу, на улице и в компании друзей.

Добавление легких аксессуаров к вашему мотоциклу в настоящее время становится новой тенденцией. Благодаря изобретению светодиодного освещения добавлять цвета в вашу поездку стало намного проще.

Из-за небольшого размера светодиодных фонарей их легко прикрепить к монтажной плате.Фактически, у вас есть светодиодная световая лента, которую можно установить по бокам вашего мотоцикла.

LEDGlow предлагает различные типы комплектов светодиодных фонарей для мотоциклов: одноцветные, многоцветные, такие как комплекты светодиодных фонарей Trike Million Color и аксессуары для фар мотоциклов.

Вот где вы можете добавить в свой мотоцикл индивидуальное освещение с помощью светодиодных лент:

  • Рельс рамы заднего крыла
  • Передний масляный бак
  • Задний масляный бак
  • Тройные деревья
  • Нижняя направляющая рамы
  • Нижний поворотный рычаг
  • Воздушный фильтр
  • Вилы
  • Под бензобаком
  • Центр Транс Открытие
  • Проем верхнего обтекателя
  • Открытие радиатора
  • Под сиденьем

Шаг 1: Извлеките аккумулятор

В целях безопасности отсоедините аккумулятор от мотоцикла.Обычно он находится под сиденьем.

Шаг 2: Выберите светодиодные ленты

Выберите тип светодиодных лент для вашего мотоцикла. Типы светодиодных фонарей зависят от яркости и цвета, которые вы хотите получить.

Чем больше у вас цветных светодиодов, тем ярче эффект.

Комплекты

Like Trike Million Color LED имеют 15 однотонных цветов, предназначенных для больших велосипедов. Одноцветные светодиодные комплекты для мотоциклов добавляют одноцветную подсветку со световыми эффектами.

Каждый комплект светодиодного освещения содержит следующее:

  • Различная длина световых полос
  • блок управления с разными цветовыми режимами
  • режим мигания
  • режим замирания
  • беспроводной пульт.

Шаг 3: Установите комплект светодиодного освещения

К каждому комплекту светодиодного освещения для мотоциклов прилагается инструкция по установке. Перед установкой на мотоцикл вам необходимо проверить, правильно ли работают светодиодные фонари, подключив все полосы к жгуту проводов, а затем к блоку управления.

После этого подключите красный провод к положительной клемме, а черный провод к отрицательной клемме аккумулятора.

После тестирования расположите светодиодные индикаторы перед завершением установки. Убедитесь, что светодиодные фонари находятся вдали от движущихся частей или источников тепла мотоцикла.

Очистите монтажные поверхности спиртом перед использованием липкой ленты. Закрепите блок управления в сухом месте.

Наконец, снова подключите комплект светодиодного освещения к источнику батареи.

Купить онлайн: Погружная светодиодная лента RGBW, IP68, 4 в 1, нейтральный белый, белый цвет SIRS-E A, высокое качество

5. Светодиодное освещение зданий - осветите ваш город


Источник изображения: светодиодный источник

Ничто так не демонстрирует вашу гордость за свое сообщество, как отображение индивидуальных световых шоу. Именно это сделала знаменитая башня Майами, 47-этажное офисное здание в самом центре Майами. Это здание славится своей меняющей цвет схемой освещения и было показано во многих фильмах и телешоу.

Реальность переосмысления горизонта города с почти неограниченными цветовыми возможностями уже здесь.

Архитектурное светодиодное освещение раньше было невозможно, но теперь все изменилось. Светодиодное освещение может привнести цвет и жизнь в унылый городской пейзаж.

Из-за небольшого размера светодиодных фонарей можно собрать тысячи светодиодных фонарей. Кроме того, светодиоды очень энергоэффективны.

По сравнению с другими лампами потребляет на 90% меньше энергии.

Вероятность перегрева меньше по сравнению с лампами других типов.

Они предлагают светодиодные светильники, специально созданные для архитектуры. Они предлагают светодиодные ленты Pixel Solutions и ENTTEC разной яркости и цвета.

Вот шаги для создания архитектурного светодиодного освещения.
Шаг 1. Выберите здание для проектирования

Чтобы добавить цвета и света ночью, вы можете спроектировать здание с помощью светодиодных фонарей. Первое, что нужно сделать, это выбрать здание, которое вы хотите спроектировать. Будет лучше, если это будет известная достопримечательность. Если нет, выберите высокое здание, которое выделялось бы среди других.

Шаг 2: Составление проекта

Самая сложная часть при установке светодиодных фонарей на здания - это дизайн освещения. Это не так просто, как прямая полоска света. Обычный дизайн в архитектурном освещении - это очертание здания. Вы также можете поэкспериментировать и рискнуть. Также следует выбрать цвет освещения. Есть светодиодные фонари, меняющие цвет.

Этап 3. Оценка необходимых материалов

Поскольку большинство архитектурного освещения включает в себя большое количество светодиодных лент, вы должны оценить все, что вам нужно, до фактической установки, например, разъемы, источник питания, блок предохранителей и другие.

Шаг 4: Установка светодиодных лент

Поскольку вы устанавливаете освещение в здании, вам потребуются люди, которые сделают эту работу за вас. Сообщите им, какой дизайн вы хотите достичь

Шаг 5: Нанять электрика

Архитектурное освещение - это крупномасштабное светодиодное освещение. Для обеспечения безопасности лучше всего нанять профессионального электрика, который позаботится о соединениях и проводах ваших светодиодных фонарей.

Купить онлайн: Светодиодная лента DMX 34 пикселей / м RGB SIRS-E PixelDMX Controlled

6.Светодиодное акцентное освещение для домашнего интерьера


Источник изображения: Lamps Plus

Нет ничего более согревающего, чем подготовка ко сну в тихой комнате. Придав вашей спальне или жилому пространству мягкий белый цвет, вы подчеркнете красоту декора.

Светодиодный светильник

предлагает множество вариантов освещения, которые подойдут для любой части вашего дома.

Помимо эстетики, светодиодные фонари являются лучшим вариантом для освещения благодаря своим преимуществам:

  • Увеличенный срок службы
  • Потребляет меньше энергии по сравнению с другими лампами
  • Маленькие лампочки можно установить практически везде
  • Высокоэффективный

Вот несколько идей, как можно добавить акцентное светодиодное освещение в свой дом:


Источник изображения: сверхяркие светодиоды

Шаг 1. Выберите дизайн, который вы хотите достичь

Есть много идей светодиодного освещения из Интернета.Чтобы иметь конкретное представление о том, что устанавливать, было бы проще иметь модель комнаты, которую вы хотите скопировать.

Найдите в Интернете различные идеи светодиодного освещения для спальни.

Шаг 2: Обратите внимание на светодиодные акцентные лампы, которые вам понадобятся

Существует множество вариантов домашнего светодиодного акцентного освещения.

  • Светодиодные глобусные лампы
  • Светодиодные точечные лампы
  • Светодиодные встраиваемые светильники
  • Светодиодные двухштырьковые лампы
  • Светодиодные ленты и многое другое

Каждый светодиодный светильник имеет свое действие и предназначение.Акцентные светодиодные светильники устанавливаются, чтобы выделить отдельные части вашего дома.

Такое освещение обычно улучшает общую атмосферу.

Светодиодные акцентные светильники

созданы не для утилит, а для эстетической ценности. Проконсультируйтесь с дизайнером интерьера, чтобы помочь вам выбрать подходящее акцентное освещение для вашего дома.

Шаг 3: Установка

Установить светодиодные фонари очень просто.

Если вы используете монтажные ленты, вы можете выбрать беспроводной паяльный разъем, который можно напрямую подключить к источнику питания, или готовые комплекты светодиодных лент.

Другое светодиодное акцентное освещение, такое как шарнирные фонари, встраиваемые светильники или двухконтактные лампы, можно установить непосредственно на имеющиеся у вас светильники. Если вы хотите поменять проводку и осветительные приборы, лучше всего обратиться к электрику, который поможет вам.

Купить онлайн: Тепло-белая светодиодная лента 5050 SIRS-E 16,4 фута 30 светодиодный индикатор

7. Светодиодные полосы для тележек для гольфа


Источник изображения: Moto Electric Vehicles

Играете ли вы в гольф или просто путешествуете на гольф-мобиле - добавление светодиодных фонарей обязательно привлечет внимание других людей. У вас также не будет проблем с идентификацией вашего гольф-мобиля.

С первого взгляда плюс цвета придадут вашей тележке характер и веселье.

У вас может быть постоянный поток огней, мигающие огни, несколько шаблонов и даже стробоскопы и мигающие эффекты. Дайте волю своему воображению с этим проектом.

Ознакомьтесь с другими примерами из Интернета, которые вдохновят вас на то, какие фонари вам понадобятся для вашей тележки для гольфа. Все это возможно, потому что мы светодиодные фонари.

Использование светодиодных ламп продолжает расширяться из-за их гибкости в качестве лампочки. Небольшой размер лампочки делает возможным установку светодиодных ламп практически во что угодно.

Самая простая часть состоит в том, что в Интернете есть комплекты светодиодного освещения, которые продают такие компании, как LEDGlow.

Вам не нужно беспокоиться о том, что покупать, потому что в каждой упаковке есть все необходимое для успешной установки собственных светодиодных лент на вашу тележку для гольфа.
Шаг 1. Выберите нужный цвет и эффект

Ознакомьтесь с доступными продуктами.Выберите желаемую яркость, эффекты и цвет.

Существуют комплекты светодиодного освещения для одной тележки для гольфа и для нескольких тележек для гольфа различных ярких цветов. Большинство светодиодных светильников для гольф-каров в виде стробоскопа, затухания и звуковых эффектов.

В каждый комплект уже входят светодиодные ленты, комплект управления и комплект предохранителей.


Источник изображения: LED под корпусом

Шаг 2: Следуйте инструкциям по установке

В комплект светодиодной ленты уже входит все необходимое, кроме источника питания.

В целях безопасности перед установкой фонарей извлеките аккумулятор из гольфмобиля.

Просто разместите светодиодное освещение в желаемом месте. Если вы уверены, вы можете начать крепление полос с помощью встроенного клея или добавить дополнительную безопасность с помощью эпоксидных клеев, отверждаемых светодиодными лампами.

После установки подключите светодиодные фонари к батарее вашего гольф-мобиля.

Если вы хотите, вы можете использовать редуктор напряжения для тележки для гольфа, который позволит вам установить светодиодное освещение 12 В на любую батарею 15-60 В.

Шаг 3. Дважды проверьте соединения

Убедитесь, что положительные и отрицательные клеммы светодиодных лент соответствуют клеммам источника питания. Напряжение светодиода и источника также должно быть одинаковым.

Также важно устанавливать светодиодные фонари в местах, где нет движущихся или возможных источников тепла.

Купить онлайн: Погружная светодиодная лента RGB IP68 5050 SIRS-E Высококачественный 30 светодиодный индикатор

8. Светодиодное освещение для аквариумов своими руками


Источник изображения: L Spaces

Во многих культурах по всему миру наличие рыбы в доме является признаком удачи и удачи.Наличие собственного аквариума может помочь снизить стресс.

Чтобы сделать аквариум более привлекательным, можно установить светодиодное освещение для аквариума. Светодиодные фонари потребляют мало энергии.

Имеет разную яркость, безопасную для рыб. Если вам нужен яркий свет, проверьте яркость своего светодиодного светильника и выберите тот, который имеет более высокое значение люмена.

Вы можете использовать светодиодное освещение для пресноводных и морских рифовых аквариумов.

Для подводных инсталляций требуется водонепроницаемое светодиодное освещение.Даже если вы используете водонепроницаемые светодиодные фонари, это не значит, что вы можете погружать их в воду.

Цепь светодиода со временем выйдет из строя при длительном воздействии воды.

Благодаря преимуществу энергосбережения светодиодных ламп, они динамически используются в различных приложениях. Это шаги по установке светодиодных светильников в качестве освещения аквариума.
Шаг 1. Решите, где разместить светодиодные фонари

Найдите место, где можно выделить свой аквариум и в то же время предотвратить намокание света.

Вы можете установить его наверху аквариума или внизу для дополнительного эффекта.

Вы также можете установить оба фонаря, если хотите.

Шаг 2: Выберите светодиодные ленты

Есть много комплектов светодиодного освещения, которые вы можете купить в Интернете. Выбирайте желаемые цвета.

Смешивание разных цветов может создать красивый эффект в вашем аквариуме. Вы также можете выбрать простой белый свет для чистого вида.

Комплекты уже укомплектованы разъемами, переключателем и источником питания.

Все, что вам нужно сделать, это смонтировать или установить светодиодную ленту в желаемом месте.

Шаг 3. Установите светодиодные фонари

Перед установкой фонарей сначала проверьте, правильно ли работают фонари.

После этого можно монтировать светодиодные ленты. Выровняйте светодиодные ленты на желаемой поверхности.

Клей в светодиодных лампах упрощает монтаж.

Купить онлайн: Погружная светодиодная лента RGB IP68 5050 SIRS-E Высококачественный 30 светодиодный индикатор

9.

Наружное освещение LED


Источник изображения: светодиодное изображение

Наличие высококачественного светодиодного освещения для вашего дома - это уникальное событие. Чтобы собрать воедино, нужны определенные навыки и время, но когда все будет готово, вы будете рады, что сделали это.

Акцентное освещение на определенных участках газона заставляет вас еще больше наслаждаться природой.

Светодиодное освещение

действительно экономит энергию по сравнению с традиционным освещением. Это всегда то, о чем вам не нужно беспокоиться о частом изменении.

Светодиодные лампы очень эффективны и могут прослужить до 30 000 часов.

Существуют различные типы наружного освещения, из которых вы можете выбрать:

  • Светодиодное освещение палубы
  • Освещение дорожек
  • Светодиодный ландшафтный прожектор и прожектор
  • Светодиодное освещение прудов и фонтанов
  • Светодиодные ленты для наружного освещения

Если вы хотите установить светодиодное освещение на открытом воздухе, вот несколько шагов, которым вы можете следовать.

Шаг 1. Определите, какие светодиодные фонари

Прежде чем переходить к аппаратному обеспечению или покупать в Интернете, вам следует сначала изучить виды светодиодного освещения, которые вы можете использовать на открытом воздухе.

Из имеющихся вариантов выберите те, которые хотите установить.

Шаг 2. Создание макета

Чтобы иметь представление о том, как и где вы будете устанавливать наружное светодиодное освещение, было бы неплохо иметь схему расположения вашего газона.

Вы сможете установить светодиодное освещение, чтобы улучшить общую эстетику.

Выбор расположения и высоты фонарного столба также является частью компоновки.

В общем, вы не хотите, чтобы на улице слишком много света.

Шаг 3: Закупите материалы

Конечно, основным материалом, который вам понадобится, будут светодиодные фонари, которые вы установите. Но помимо этого, лучше всего будет купить трансформатор большого размера, которого хватит на вашу планировку.

Не забудьте покупать светодиодные фонари, которые выдерживают нагрузку на улице. Настоятельно рекомендуется использовать водонепроницаемое светодиодное освещение.

Шаг 4: Установка светодиодного светильника

При установке наружного освещения сначала разложите все светильники.

Организуйте провода, используя провода 10-го калибра для основных линий и провода 12-го калибра для промежуточных огней.

Закопайте провода на глубину не менее 6 дюймов, чтобы предотвратить повреждение. Разъемы, которые вы будете использовать, также должны быть водонепроницаемыми.

Светодиодные фонари, которые вы устанавливаете как путевой свет, должны быть прямыми.

Шаг 5: Установите трансформатор

Установите трансформатор в безопасном месте рядом с наружной розеткой GFCI.

Трансформатор на столбе поможет вам легко изменить ориентацию фотоэлемента.

Здесь вы будете подключать основные провода 10-го калибра ваших светодиодных фонарей.

10. Огни ночного клуба


Источник изображения: I-5 Design & Manufacturer

Огни в ночном клубе - это самая неотъемлемая составляющая их заведения. Спросите любого владельца ночного клуба, и все они скажут вам одно и то же. Помимо звука, только свет может превратить ночной клуб на свалке в самое жаркое место в любом месте.

Красивые огни, мигающие огни, стробоскопы - одна только атмосфера в дополнение к звуку заставит вас танцевать всю ночь напролет.

Это действительно повлияет на посетителя клуба и повлияет на вашу прибыль. Очень важно иметь возможность выделить свой ночной клуб отдельно от других.

Вы хотите, чтобы ваше заведение имело тот «вау-фактор», за которым клиенты всегда будут возвращаться.

Светодиодные лампы

- лучшая лампа для такого цвета и различных световых эффектов. Помимо энергоэффективности, светодиодные фонари также могут быть разных цветов.

Есть даже готовые светодиодные фонари в комплекте с блоком управления, который имеет стробоскопические и мигающие эффекты, идеально подходящие для вашего ночного клуба.

Шаг 1: Сочетание цветов

Решающее решение при разработке светильников для ночных клубов - это цвет, который вы будете использовать для освещения. Каждый цвет имеет свой уникальный эффект. Не слишком яркий и не слишком тусклый цвет - это то, к чему вы стремитесь в своем ночном клубе.

Шаг 2. Приобретите все необходимое

Вы можете разведывать и искать различные светодиодные фонари. После того, как вы приняли решение, вам следует заказать светодиодный светильник, который вы будете использовать.

Шаг 3: Установки

Светодиодное освещение ночных клубов всегда в помещении.Таким образом, отпадает необходимость в водонепроницаемых светодиодных лампах. Большинство, если не все светодиодные фонари будут установлены в помещении. Было бы хорошо, если бы у вас уже были предустановленные потолочные светильники, поэтому все, что вам нужно сделать, это заменить свет на красочные светодиодные. В противном случае вы можете использовать светодиодные ленты, чтобы очертить сцену или любую часть ночного клуба, на которую хотите обратить внимание.

Шаг 4: Подключите провода

Для обеспечения безопасности перед установкой и во время установки убедитесь в отсутствии электричества.После этого теперь вы можете соединить провода и создать организованную систему проводки. Организация проводов очень важна для предотвращения любой возможной опасности возгорания.

Купить онлайн: Светодиодная лента DMX 34 пикселей / м RGB SIRS-E PixelDMX Controlled

11. Проектирование освещения моста


Источник изображения: Rooster Lighting

Одна из последних вещей, в которые вы подумали бы интегрировать светодиодные фонари, - это мост!

Но да, есть немало инженеров, которые включают дизайн освещения в свои проекты.Основной причиной этого обычно является эстетическая ценность и легкость отзыва.

Кроме того, было бы неплохо иметь дополнительный свет, особенно ночью.

Большинство мостов, с которыми вы сталкиваетесь, включают контроллеры DMX. Контроллер DMX позволяет запрограммировать эффекты света так, чтобы он автоматически зацикливался.

В качестве источника света для этой цели используются в основном светодиодные лампы. Известно, что светодиодное освещение потребляет очень небольшую мощность по сравнению с другими видами света.

Благодаря этому дизайнеры могут собирать вместе тысячи светодиодных фонарей, как те, что вы видите в конструкции освещения мостов.

Лучшее освещение для моста - это светодиодные осветительные ленты из-за их гибкости и универсальности. Полоски можно использовать для создания различных форм, подходящих для контуров конструкции моста.

Шаг 1. Выберите мост, который вы хотите спроектировать

Решите, на каком мосту вы хотите добавить освещение. Перед покупкой светодиодных фонарей лучше всего создать эскиз дизайна или светового рисунка, который вы хотите разместить на выбранном мосту.

Таким образом, вы получите приблизительную оценку длины и количества необходимых светодиодных ламп.

Шаг 2: светодиодные ленты

Самым популярным светодиодным освещением для моста является светодиодная лента.

Поставляется в катушках очень большой длины. На нем также есть линия, которая позволяет легко разрезать светодиод. Существуют одноцветные и многоцветные светодиодные световые ленты, различающиеся яркостью излучаемого цвета.

Перед установкой эффекты светодиодного света

Шаг 3: Установка

Причина номер один, почему большинство людей предпочитают светодиодные ленты, особенно для использования вне помещений, заключается в их очень простом процессе установки.

Все, что вам нужно, это светодиодная лента с клеевым слоем. Вы можете установить эти светодиодные ленты в любом месте, если у вас есть необходимый источник питания.

Только не забудьте выбрать всепогодные светодиодные ленты.

Шаг 4: Безопасность

Как и архитектурное освещение, освещение моста может быть сложной и сложной задачей.

Чтобы предотвратить любые проблемы с электричеством, было бы лучше нанять кого-нибудь для установки и убедиться, что все линии работают безупречно.

Купить онлайн: Погружная светодиодная лента RGBW, IP68, 4 в 1, нейтральный белый, белый цвет SIRS-E A, высокое качество

12. Светодиодные фонари для обуви


Источник изображения: adafruit

Что может быть круче, чем кроссовки со светодиодной подсветкой?

Это буквально модная тенденция прямо сейчас, и большинство подростков и молодых людей покупают их как сумасшедшие. Светодиодные фонари очень энергоэффективны.

Но помимо этого, они также достаточно малы, чтобы идеально сидеть по бокам вашей обуви.

Вы можете носить их где угодно, днем ​​или ночью. Этот маленький DIY на самом деле покажет вам, как сделать свою собственную с помощью шитья и пайки. Ознакомьтесь с руководством - или, если вы не заинтересованы в самостоятельном создании, ознакомьтесь с ними на Amazon

.

Добавление светодиодной подсветки к вашей обуви - это определенно забавный маленький проект, который вам стоит попробовать. Вы можете носить их где угодно, днем ​​или ночью.

Этот маленький DIY фактически покажет вам, как сделать свою собственную пару обуви со светодиодной подсветкой.

Шаг 1. Подготовьте то, что вам нужно

Для успешной сборки обуви со светодиодной подсветкой, сделанной своими руками, первое, что вам понадобится, - это Велостат.

Велостат - это проводящий материал, пропитанный сажей. Это то, что делает вашу обувь легкой каждый раз, когда вы ее ступаете.

Вам также понадобятся светодиодные ленты и доска FLORA.

Плата FLORA - это носимая электроника, состоящая из Arduino-совместимой печатной платы.

Шаг 2: проверка светодиодов

Перед установкой светодиода на башмаке необходимо сначала проверить его, работает ли он.

Что вам нужно сделать, так это прикрепить проводящий материал к каждой стороне вашего велостата, образуя петлю. Один пройдет через аналоговую плату FLORA, а другой - на землю.

Теперь прикрепите светодиодные ленты к плате FLORA и посмотрите, загораются ли они каждый раз, когда вы наступаете на велостат.

Если вам это удалось, вы можете перейти к следующему шагу.

Шаг 3: Установка на башмак

Наденьте обувь и согните ногу. Установите ту часть обуви, которая наиболее изогнута.

Пропустите эту часть при приклеивании светодиодных лент. Приклейте светодиодные ленты и плату FLORA с помощью силиконового клея Permatex.

Подключите аккумуляторную батарею для питания светодиодных индикаторов обуви.

Чтобы узнать больше о том, как сделать свои собственные светодиодные фонари для вашей обуви, посетите Adafruit.

13. Светодиодное ландшафтное освещение


Источник изображения: Design Ideas & Decor

Пейзаж - это одна из тех областей вашего дома, в которых вы хотите хорошо выглядеть.Хорошо оформить можно при хорошем освещении.

Ваш дом будет выглядеть потрясающе, как снаружи, так и внутри. Атмосфера вашего сада действительно изменится, когда вы установите свет.

Даже ночью вы с удовольствием проведете время в своем саду.

Лучший способ осветить ландшафт - использовать светодиодные фонари.

Это наиболее динамичный вид света из-за низкого энергопотребления и относительно небольшого размера. Люди используют светодиодные фонари практически везде.

Вы также можете использовать светодиодные фонари, чтобы добавить атмосферы вашему ландшафту. Есть акцентное светодиодное освещение, которое также имеет приглушенный эффект, идеально подходящее для сада.

Вот несколько областей, где вы можете использовать освещение для улучшения вашего дома:

  • Втулки
  • Деревья
  • Бассейн
  • Беседка
  • Лестница
  • Колонны
  • Оконная рама
  • и многое другое

Вы можете использовать светодиодное освещение, чтобы создать желаемую атмосферу по более низкой цене.Светодиодные светильники теперь захватили индустрию освещения благодаря своей энергоэффективности.

В настоящее время существует множество видов светодиодных фонарей, которые вы можете установить в своем саду, чтобы улучшить ландшафт, например, дорожные фонари, фонтанное освещение, освещение в стиле Hardcape, светодиодные гирлянды, ступенчатые фонари и многое другое.

Вот шаги по установке светодиодного ландшафтного освещения.

Шаг 1. Планирование

Если вы хотите улучшить свой сад, добавив фонари, вы должны сначала составить план перед покупкой материалов.Планирование необходимо, чтобы ваш ландшафт был лучше, чем раньше. Важно иметь эскиз вашего газона и указать участки, на которых вы хотите установить светодиодное освещение. Помимо местоположения, вам поможет знание типа приспособления, которое вы хотите установить. По расчетному количеству необходимого освещения вы узнаете, какой трансформатор следует установить.

Шаг 2: Покупка материалов

Помимо светодиодных светильников и кабелей, вам также понадобятся другие инструменты, такие как вольтметр, кусачки, плоскогубцы, отвертки, лопата, дрель и другие.Перед тем, как приступить к проекту, убедитесь, что у вас есть все необходимые материалы.

Шаг 3. Прокладка кабелей

Перед тем, как вы начнете копать землю, хорошей привычкой будет проложить кабели там, где вы устанавливаете фары. Проложите все кабели и убедитесь, что они организованы. Вы можете оставить кабели, когда начнете копать для ваших ландшафтных светодиодных установок.

Шаг 4: Копание

Начните копать в местах, где вы закопаете провода для установки светодиодных столбов.В идеале провода должны быть закопаны примерно в 6 дюймах от земли. Не забудьте, что другой конец провода должен торчать из почвы для подключения светодиодных фонарей.

Шаг 5: Подключение

После того, как вы успешно закопали провода, теперь можно начинать соединять каждый из них. Каждый светодиодный свет имеет разное направление. Обратите внимание на конкретные указания для конкретного типа светодиодного освещения. Убедитесь, что разъемы находятся минимум на 2 дюйма под землей. После подключения проводов вы можете работать с трансформатором.Рекомендуется поставить трансформатор на столб возле дома. Вставьте провода в соответствующие клеммы. Наконец, проверьте, работают ли светодиодные индикаторы.

14. Преимущества светодиодного освещения в школах


Источник изображения: LEDs Magazine

Светодиод или светодиоды становятся наиболее популярным типом света.

Основная причина этого - срок службы светодиодной лампы. В целом светодиодное освещение может длиться в среднем 50 000 часов (до 100 000 часов) по сравнению с 2 000-6 000 часов галогеновыми лампами.

Из-за этого все больше людей, коммерческих или личных, предпочитают светодиоды, как в школах.

Эффективность светодиодного освещения - это то, что побуждает людей преобразовывать существующие люминесцентные или галогенные лампы в светодиодные.

Даже школы теперь переходят на светодиоды из-за его преимуществ, которые включают:

  • Увеличенный срок службы
  • Низкое энергопотребление
  • Нет пускового тока
  • Лучшая эффективность
  • Без токсичных веществ
  • Экологичность

Если вы планируете сменить освещение на светодиодное, вот пошаговое руководство.

Шаг 1. Узнайте больше о светодиодной лампе

Если вы хотите изменить освещение в школе на светодиодное, первое, что вам нужно сделать, это узнать больше о светодиодных лампах.

Убедитесь, что вы знаете, какой тип розетки есть в вашей школе. Как только вы это узнаете, вы можете отправиться в ближайшее оборудование и купить светодиодную лампу.

Существуют различные типы светодиодных ламп в зависимости от формы, размера цоколя и цвета. Форма и размер основания лампы варьируются в зависимости от ваших предпочтений и бюджета.

Яркость светодиода измеряется в люменах. Высокий световой поток означает более яркий свет.

Светодиодная лампа на 800 люмен излучает такое же количество света, как и лампа мощностью 60 Вт.

Если вы будете использовать лампочку в школе, рекомендуется приобрести лампу белого цвета, которая отлично подходит для чтения.

Шаг 2: Купите светодиодную лампу

После того, как вы решили, какую светодиодную лампу вы будете использовать для замены, следующим шагом будет покупка светодиодной лампы.

Шаг 3: Установка новой светодиодной лампы

Поскольку вы заменяете свет, в школе нет необходимости в новых светильниках.

Что вы можете сделать, так это преобразовать существующие лампы в светодиодные. Установка светодиодной лампы очень проста.

Распакуйте лампу, затем установите светодиодную лампу на цоколь.

Купить в Интернете: Комплект для модернизации светодиодных люминесцентных ламп, внесенный в список UL, класс 2

15. Светодиодное церковное освещение


Источник изображения: Designer PUB

LED покоряет мир.Из-за его эффективности все больше людей теперь превращают свои личные светильники дома в светодиодное.

Даже церковь обновляет освещение, используя светодиодные фонари.

Светодиодный светильник

намного лучше из-за его способности превзойти другие типы ламп с точки зрения срока службы и эффективности.

На первый взгляд может показаться, что светодиодное освещение дороже.

Но когда вы просчитаете в долгосрочной перспективе, вы поймете, что на самом деле вы сэкономите больше денег, потому что вам не нужно менять лампочки каждый раз и потом.

Светодиодное освещение внутри церкви делает ее более привлекательной для людей. Точно так же светодиодные фонари улучшают архитектуру церквей.

Если вы планируете заменить или установить новое светодиодное освещение, выполните следующие важные шаги.

Шаг 1. Подсчитайте количество ламп, которые нужно заменить

Нет сомнений, что внутри церкви установлено много светильников. Если вы хотите перейти на светодиодное освещение, вы должны знать, сколько лампочек вам придется заплатить.

Шаг 2: Проведите небольшое исследование

Будет лучше, если вы знаете, какой светодиодный светильник вы хотите купить для церкви. Это сэкономит вам много времени, поскольку существует слишком много типов светодиодов.

Обычно огни церкви имеют грязный цвет для создания дополнительной атмосферы.

Шаг 3: Купите необходимые лампы

Если вы провели исследование, вы точно знаете, какую модель светодиодной лампы предпочитаете.

Таким образом вы действительно экономите много времени.

Шаг 4: Установите новые светодиодные церковные светильники

После покупки лампочек, теперь вы можете установить их внутри церкви в качестве замены старого освещения.

Установить светодиодные фонари так же просто, как вставить лампу в цоколь.

Купить онлайн: Светодиодная лента RGB 5050 SIRS-E Высококачественный индикатор IP40 30 светодиодов

16. Светодиодное сценическое освещение


Источник изображения: LEDS Magazine

Одно из важных применений освещения - это сцена.Все, что происходит на сцене, усиливается присутствующим светом.

В зависимости от шоу, они могут решить преобразовать старые сценические светильники в новые светодиодные светильники.

Вероятно, лучшая причина изменить предпочтения в освещении - это более дешевый вариант. Но помимо этого, светодиодное освещение также не наносит вреда окружающей среде.

Преимущества светодиодного освещения безграничны. Именно по этой причине все переходят на светодиодные фонари.

Вот несколько вариантов светодиодного освещения, которое можно использовать на сцене.

  • Светодиодные прожекторы
  • Точечный светодиодный светильник
  • Светодиодные ленты
  • Светодиодное дополнительное рабочее освещение

При замене светодиодного сценического освещения выполните следующие действия:

Шаг 1. Проверьте тип имеющихся у вас лампочек и освещения

Освещение на сцене имеет собственное назначение. У них разные характеристики в зависимости от того, как они используются.

Обычно сценическое освещение имеет точечный светильник, который фокусирует свет на точке на сцене.Прожекторы используются для большей площади.

Тогда есть приглушенный свет для другой атмосферы или ощущения. Иногда также встречаются огни разного цвета.

Шаг 2: Найдите аналог светодиода

Если вы хотите преобразовать сценическое освещение в светодиодное, вы можете найти аналог для каждого источника света.

Таким образом, вы по-прежнему сможете использовать различные эффекты света на сцене.

Вам не о чем беспокоиться, потому что светодиодные фонари также имеют широкий спектр типов света в зависимости от яркости и цвета.

Шаг 3: Установка

После того, как вы найдете светодиодный аналог, следующее, что вам нужно сделать, это установить лампы.

Большинство, если не все светодиодные фонари можно легко подключить.

17. Идеи светодиодного освещения для ванной комнаты


Источник изображения: Bath Decor

По сравнению с другими частями дома, в ванной обычно не обращают внимания, когда дело касается освещения.

Для некоторых все, что вам нужно, - это любой свет в ванной.К счастью, теперь у нас есть светодиодные светильники, которые позволяют устанавливать светильники даже в вашей ванной комнате.

Если подумать, ванная комната - это то место, где мы часто чистимся и часто оказываемся перед зеркалом. Из-за этого я думаю, что лучше всего дать ему лучшее освещение, которое у вас есть.

Самая важная цель хорошего освещения для ванной - сохранить яркость и чистоту.

Тусклое освещение в ванной может привести к загрязнению ванной просто потому, что вы не видите накипь.

Светодиод

способен обеспечивать яркий белый свет при меньшем потреблении энергии. Эти светодиодные светильники - идеальное освещение для вашей ванной комнаты.

Хорошая ванная комната состоит из разных слоев светодиодного освещения. В большинстве случаев в ванных комнатах присутствует смесь большого белого света с акцентами желтого оттенка.

Вы можете добиться этого, выполнив следующие действия.

Шаг 1. Спланируйте освещение

Завершите планирование вашей ванной комнаты, указав количество света, цвета и особенности, которые вы хотите включить.

Вы можете выбрать приглушенный светодиодный светильник, если хотите, или придерживаться обычного. Хорошее освещение может состоять как из белого, так и из желтого света.

Нарисуйте расположение светильников в ванной.

Шаг 2: Покупка светодиодных светильников

После того, как вы определились с видом и цветом света, который хотите поставить в свою ванную комнату, вам следует посетить магазин и лично убедиться в различных цветовых оттенках, которые вы можете выбрать.

Вы можете поэкспериментировать с некоторыми цветами, чтобы добавить забавы в вашу ванную комнату.

Шаг 3. Установите светодиодные фонари

Если ваша ванная комната уже существует, у вас не будет проблем с базовыми размерами и установочной частью.

Технически все, что вам нужно сделать, это прикрутить новые светодиодные лампы к уже имеющейся цоколе.

Если ваша ванная комната все еще ремонтируется, вы можете также обратиться к электрику, который поможет вам с разводкой проводов и выключателей.

Купить онлайн: Погружная светодиодная лента RGB IP68 5050 SIRS-E Высококачественный 30 светодиодный индикатор

18.Светодиодное освещение гаража


Источник изображения: EverLight

Гараж, вероятно, одно из наименее важных мест в вашем доме, на освещение которого вы бы потратили много денег.

Таким образом, идеальным светом для вашего гаража является светодиодный светильник. Светодиодное освещение очень распространено в настоящее время из-за его более дешевой долгосрочной стоимости.

Вы экономите деньги, используя светодиоды, потому что каждая светодиодная лампа может выдержать намного больше часов по сравнению с другими типами ламп.

Вот несколько вариантов светодиодного освещения для вашего гаража:

  • Светодиодные настенные блоки
  • Светодиодные панельные светильники
  • Светодиодное освещение высоких пролетов
  • Светодиодное линейное освещение
  • Светодиодные прожекторы

Даже установка светодиодных фонарей очень проста.

Шаг 1. Планируйте наперед

Чтобы облегчить себе жизнь, лучшее, что можно сделать при строительстве дома, - это освободить место для проводки ваших светильников.

Бывают случаи, когда люди забывают учитывать провода своих светодиодных фонарей, что в конечном итоге приводит к проблемам с обновлением или установкой новых светодиодных фонарей.

Шаг 2: Выберите тип светодиода

После планирования вы должны начать выбирать тип света, который вы хотите установить в своем гараже.

Яркий белый свет - это то, что вам нужно для вашего гаража. Это будет идеально, особенно если вы используете свой гараж также как место для хранения вещей.

Яркость светодиодной подсветки зависит от ее просвета. Более высокий люмен означает более яркий светодиодный свет.

Шаг 3. Установите светодиодное освещение в гараже

Процесс установки светодиодного освещения во многом зависит от того, какой светодиодный светильник вы выбрали.

Светодиодные лампы

обычно устанавливаются путем прикручивания лампы к цоколю.Если вы предпочитаете линейное освещение, вам придется установить на потолке весь светильник.

Светодиодные ленты

довольно легко установить, но они служат больше как акцентный свет, чем как яркий свет.

Купить в Интернете: Комплект для модернизации светодиодных люминесцентных ламп, внесенный в список UL, класс 2

Универсальное освещение

Истинная ценность светодиодного освещения заключается в том, что его можно использовать практически в любом месте, в укромном уголке или закоулке, и предоставить вам множество вариантов. Светодиодные ленты можно прикрепить к автомобилям или под кухонными шкафами, светодиодные лампы можно использовать в любых обычных розетках, они потребляют малую мощность и не выделяют тепло.Сравнение с другими технологиями показывает, что светодиодное освещение - это путь будущего из-за его преимуществ и экономии для потребителя.

Приведенный выше список использования может быть расширен, и его использование ограничено только вашим воображением.

Сообщите нам в комментариях, над каким проектом светодиодного освещения вы работаете!

Как превратить разбитый ЖК-телевизор в светодиодную панель своими руками

Одна из вещей, которые мне больше всего нравятся в проектах «Сделай сам», - это то, что они могут дать новую жизнь предметам, которые разрушаются без спасения.В этом видео Мэтью Перкс из DIY Perks покажет вам, как перепрофилировать сломанный ЖК-телевизор или монитор и превратить его в потрясающую светодиодную панель. Он почти идеально имитирует дневной свет и полезен как фотографам, так и режиссерам.

ЖК-мониторы и телевизоры

отлично подходят для светодиодных панелей дневного света, потому что они создают впечатление, будто свет падает издалека. Основная причина - слой Френеля, который находится внутри этих мониторов. Мэтью объясняет, что эта конструкция позволяет уменьшить ослабление света, поэтому предметы, расположенные дальше от источника света, по-прежнему хорошо освещаются.

Вот что вам понадобится для этого проекта:

  • Отвертка,
  • светодиодные ленты,
  • и, конечно же, неисправный ЖК-телевизор или монитор

Как сделать

Положите монитор горизонтально и открутите все винты на задней панели. Когда вы снимаете пластиковую крышку, вам придется открутить все винты изнутри и осторожно снять все металлические детали и электронику. Однако будьте осторожны и не прикасайтесь к платам, так как в конденсаторах может остаться некоторое количество энергии.Разделите все на группы, состоящие из электроники, пластика и металла, чтобы сдать в центр переработки. Вам также придется снимать ЖК-панель, пока не останется сама панель подсветки.

Панель задней подсветки обычно имеет диффузионный слой, слой Френеля под ним, другой диффузионный лист и акриловую заднюю панель. Все это очень полезно для вашей светодиодной панели, но вам придется временно их отключить.

Теперь, когда все слои удалены, у вас есть металлический каркас подсветки и ее естественный свет.Новые модели содержат светодиодные ленты, но в старых моделях вы можете найти небольшие лампы CCFL.

Когда дело доходит до питания вашей будущей ЖК-панели, у вас есть два варианта. Вы можете оставить собственные ЖК-полосы или лампы CCFL, но Мэтью предупреждает, что это может быть довольно опасно, если вы не знаете, что делаете. Электроника с ними довольно сложная, и они работают с довольно высокими напряжениями. Мэтью предпочитает убрать их и добавить свои собственные светодиодные ленты с высоким индексом цветопередачи. Часто они поставляются с клейкой обратной стороной, поэтому их очень легко установить.И если вам сначала нужно удалить лампы CCFL, будьте осторожны, потому что они содержат ртуть.

Когда вы добавили светодиодные ленты, самое время вернуть исходные слои панели. Начните с акрила, добавьте первый диффузионный лист, слой Френеля и, наконец, последний диффузионный лист. Поверх всего кладем оригинальную рамку. Если он больше не подходит из-за светодиодных лент, вы можете просто использовать вместо него клейкую ленту или сделать свой собственный каркас из металла. Это делает вашу светодиодную панель DIY готовой, и теперь вам просто нужно удлинить проводку и добавить розетку.

Свет от этой светодиодной панели выглядит мягким и приятным, и я думаю, что он отлично подходит для многих различных видов фотографии или видео. Так что, если у вас валяется сломанный телевизор или монитор - не выбрасывайте его, а превратите во что-то классное.

[Превращение разбитых телевизоров в реалистичный искусственный дневной свет через школу без кино]

Светодиодная лента Внутренняя схема и информация о напряжении


В этой статье рассматриваются внутренние схемы и принцип работы светодиодной ленты.Эта информация предназначена для обсуждения технических вопросов и не является необходимой для обычных пользователей, заинтересованных в регулярном использовании светодиодных лент.


Назад к основам - Напряжение светодиодного чипа


Указанное напряжение светодиодной ленты - например, 12В или 24В - в первую очередь определяется:

1) указанным напряжением используемых светодиодов и компонентов, а

2) конфигурацией светодиодов на светодиодной ленте.

Светодиоды обычно представляют собой устройства с напряжением 3 В. Это означает, что если между положительным и отрицательным концами светодиода будет приложена разница в 3 В, он загорится.


Что произойдет, если у вас будет несколько светодиодов в цепочке, один за другим (серия)? В этом случае напряжения отдельных светодиодов суммируются.

Следовательно, для 3 последовательно соединенных светодиодов потребуется прямое напряжение 9 В (3 В x 3 светодиода), а для 6 последовательно соединенных светодиодов потребуется прямое напряжение 18 В (3 В x 6 светодиодов).



В дополнение к светодиодам также необходим один или несколько токоограничивающих резисторов, чтобы гарантировать, что светодиодная лента не перейдет в режим перегрузки по току.Резистор также включен последовательно со светодиодами, и его значение сопротивления рассчитывается таким образом, чтобы он также потреблял примерно 3 вольта.

Итак, 3 последовательно соединенных светодиода требуют 9 вольт для светодиодов и 3 вольт для резистора, в результате чего мы получаем 12 вольт.

Для шести последовательно соединенных светодиодов требуется 18 вольт для светодиодов и 3 вольта на резистор (x2), в результате чего мы получаем 24 вольт.



Это «строительные блоки» для каждой группы светодиодов на светодиодной ленте. То, как он размещен на светодиодной ленте, можно увидеть на нашем рисунке ниже:


Что происходит с параллельными светодиодами? Напряжение остается прежним, но ток распределяется поровну между каждой из параллельных цепей.Следовательно, если у вас есть 3 параллельные группы, каждая из которых потребляет 50 мА при 24 В, общая потребляемая мощность составит 150 мА, также при 24 В.


Эти два примера с 3 светодиодами и 6 светодиодами показывают, как сконфигурирована типичная светодиодная лента на 12 и 24 вольт. Поскольку в светодиодных лентах используются светодиодные устройства на 3 вольта, и они сконфигурированы так, чтобы иметь несколько параллельных цепочек из 3 или 6 светодиодов.


Вам необходимо подавать точно указанное напряжение?


Вам может быть интересно, означает ли 12 вольт ровно 12.0 вольт или если 11,9 вольт все равно будет работать? Хорошей новостью является то, что мощность, подаваемая на светодиодную ленту, оставляет желать лучшего.

Ниже приведена диаграмма из таблицы данных светодиодов, показывающая, сколько тока будет проходить через светодиод в зависимости от напряжения.

Вы увидите, что, например, при 3,0 В этот конкретный светодиод потребляет около 120 мА. Если мы уменьшим напряжение до 2,9 В, светодиод будет потреблять немного меньше, всего около 80 мА. Если мы увеличим напряжение до 3,1 В, светодиод будет потреблять больше, примерно 160 мА.


Поскольку в светодиодной ленте на 12 В имеется 3 последовательно соединенных светодиода и резистор, подача 11 В вместо 12 В немного похожа на уменьшение напряжения для каждого светодиода на 0,25 В.

Будут ли светодиоды работать при 2,75 В? Если мы обратимся к таблице выше, окажется, что потребляемый ток упадет со 120 мА на светодиод до примерно 40 мА.

Хотя это довольно значительное падение, светодиоды будут работать нормально, хотя и с гораздо более низким уровнем яркости.

Что, если бы мы подавали только 10 В на светодиодную ленту на 12 В? В этом случае мы уменьшаем напряжение на светодиод на 0.5В каждый. Если обратиться к таблице, то при 2,5 В светодиоды почти не потребляют ток.

Скорее всего, на этом уровне напряжения вы увидите очень тусклую светодиодную ленту.

Все напряжения ниже номинального значения светодиодной ленты являются безопасными, поскольку вы всегда будете потреблять меньший ток и, следовательно, исключить любую возможность повреждения или перегрева. Но как насчет уровней напряжения более 12 В?

Давайте посмотрим на питание 12,8 В на светодиодной ленте 12 В. Это увеличивает напряжение на светодиод на 0,20 В.

Наш светодиод теперь работает на 3.2 В, при котором диаграмма показывает потребление тока 200 мА.


Так уж случилось, что максимальный ток производителя составляет 200 мА. Если установить более высокое значение, вы рискуете повредить светодиод.

И имейте в виду, что каждый светодиод будет иметь разные характеристики, и присущие производственные различия могут повлиять на фактические диапазоны напряжения, которые приемлемы для конкретной светодиодной ленты.

Мы показали, что для светодиодной ленты на 12 В она может переходить от темноты к перегрузке в узком диапазоне от 10 В до 12.8В.

Хотя можно подавать напряжение, немного отличающееся от номинального, вы должны быть осторожны и точны, чтобы не повредить светодиоды.


Как насчет уменьшения яркости светодиодной ленты?


Один из способов уменьшить яркость светодиодной ленты - это установить входное напряжение ниже номинального уровня, как мы видели выше. В действительности, однако, силовая электроника не очень хорошо снижает выходное напряжение таким образом.

Предпочтительным методом является использование так называемой ШИМ (широтно-импульсной модуляции), при которой светодиоды включаются и выключаются с большой скоростью.Регулируя соотношение времени включения и выключения (рабочий цикл), можно отрегулировать видимую яркость светового потока светодиодной ленты.

Для светодиодной ленты 12 В это означает, что она всегда получает либо полное напряжение 12 В, либо 0 В, в зависимости от того, на какой части цикла ШИМ мы находимся.

Аналогичным образом, мы также знаем, что светодиод потребляет одинаковое количество тока, когда он находится в состоянии «включено», независимо от его рабочего цикла. Это дополнительное преимущество для светодиодных лент, цветовая температура которых должна оставаться постоянной даже при изменении ее яркости.


Итог


Одно из значительных преимуществ светодиодных лент - это простота, но универсальность: они сочетаются с простыми устройствами питания постоянного напряжения.

Иногда может быть полезно понять внутреннюю работу таких устройств, поскольку это может помочь нам понять некоторые из более тонких аспектов их работы, такие как регулировка яркости и изменения входного напряжения.

РУКОВОДСТВО DIY: создайте дешевую светодиодную ленту Philips Hue

Вы платите 60 долларов за два метра светодиодной ленты низкой плотности с плохой яркостью, но насыщенными цветами, и у нее есть ряд ограничений, включая количество, которое вы можете соединить вместе.

Между тем, я могу купить на Aliexpress 50 метров плотных ярких светодиодных лент, которые работают так же хорошо, но не работают с Hue. Мне нравится идея, что все мои умные устройства работают в одном месте, но я не могу оправдать трату 60 долларов на добавление светодиодов в дом.

Это заставило меня задуматься: почему бы просто не сделать их самому? Что ж, до недавнего времени было практически невозможно заставить это работать должным образом по разным причинам, но я нашел несколько отличных вариантов для тех, кто хочет найти способ получить более дешевые, лучшие полосы Hue, которые работают так же, как официальные. ед.

Учитывая все вышесказанное, это мои результаты на момент написания, поэтому, пожалуйста, не рассматривайте это как гарантию! Я сделал четыре разных варианта более дешевой модели и все еще очень доволен, но ваш пробег может отличаться. Без лишних слов, вот результат:

Быстрый фон

Причина , по которой Philips Lightstrip Plus стоит так дорого, заключается в том, что он обладает высокой точностью цветопередачи и разработан для соответствия цвету со светодиодными лампами Hue.

Philips использует специальный тип светодиодной ленты под названием RGBWW (красный / зеленый / синий / теплый белый), который имеет отдельный светодиодный диод для белого цвета, чтобы обеспечить правильные оттенки белого, а также великолепные цвета RGB.Это приводит к повышению цены, но приводит к большей точности по всему спектру.

С момента выпуска Lightstrip Plus полосы RGBWW резко упали в цене на , и на самом деле их можно найти прямо сейчас по отличным ценам с лучшими характеристиками, чем Hue. Неудивительно, что Philips не обновил свою полосу и не снизил цену, поэтому мы здесь.

Вместе с моим другом Кисом Платтелем я изучил несколько вариантов и нашел надежную альтернативу, которую вы можете заказать сегодня.Вот ваши варианты.

Дорогой, быстрый, излишний

Уровень квалификации: Я умею пользоваться отверткой
Время: 30 минут или меньше

Первый вариант, который постоянно появлялся в моих беглых поисках светодиодных лент, которые не Собственным Хью был балласт светодиодов FLS-PP на Amazon за колоссальные 50 долларов. Якобы это высококачественный контроллер, который работает с Hue, но это почти цена всей полосы Hue.

Многие люди сообщают, что эта опция работает, но я думаю, что она не стоит того в этой ценовой категории, если только вы не планируете использовать светодиодов с этой штукой.За 50 долларов вы можете построить свои собственные полосы встык, ничего не паяя, так что читайте дальше ...

Легко, дешево, быстро

Светодиодная лента за 2 доллара + контроллер Alibaba за 15 долларов = Светодиодные полосы Hue, которые не t сломать банк pic.twitter.com/LhPu0k7bBh
- ⚡️ Оуэн (@ow) 26 апреля 2018 г.

Уровень квалификации: Я знаю, как пользоваться отверткой
Время: 20 минут или меньше

Каждый раз а затем в течение прошлого года я просматривал Aliexpress, когда мне было скучно, чтобы найти Hue-совместимый контроллер, но безуспешно.

Однако недавно я наткнулся на новый бренд: Gledopto, который рекламирует контроллеры, совместимые с Hue и Tradfi, которые не требуют пайки или взлома программного обеспечения, чтобы заставить его работать, что звучало многообещающе. Я заказал базовую версию RGB (подробнее о вариантах читайте), которая является самой дешевой, вместе с рулоном дешевых светодиодов RGB и подождал.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
