Дуговые ртутно-вольфрамовые лампы (ДРВ) – Профсектор

Документ: Запрос [ 0 позиций ]

Производители

Серии

ДРВ [Лисма] (4)

ДРВ HWL (4)

ДРВ ML (5)

Параметры

Дуговые ртутные лампы (13)

Сбросить

Справочные данные

Номинальные значения освещенности для коммерческих помещений

Перейти к полному списку …

Нормативные документы

ГОСТ 15049-81 (СТ СЭВ 2737-80) Лампы электрические. Термины и определения ( PDF, 0,2 МБ )

ГОСТ 24127-80. Лампы непрерывного действия газоразрядные. Термины и определения ( PDF, 0,6 МБ )

Перейти к полному списку …

Показать весь товар

В наличии у всех поставщиков

В наличии у поставщиков региона:

Все страныРоссияУкраинаКазахстанБеларусьАзербайджанАрменияГрузияКиргизияЛатвияЛитваМолдавияТаджикистанТуркменияУзбекистанЭстонияЧехияАлтайский крайАмурская областьАрхангельская областьАстраханская областьБелгородская областьБрянская областьВладимирская областьВолгоградская областьВологодская областьВоронежская областьГород федерального значения СевастопольЕврейская автономная областьЗабайкальский крайИвановская областьИркутская областьКабардино-Балкарская РеспубликаКалининградская областьКалужская областьКамчатский крайКарачаево-Черкесская РеспубликаКемеровская областьКировская областьКостромская областьКраснодарский крайКрасноярский крайКурганская областьКурская областьЛенинградская областьЛипецкая областьМагаданская областьМосковская областьМурманская областьНенецкий автономный округНижегородская областьНовгородская областьНовосибирская областьОмская областьОренбургская областьОрловская областьПензенская областьПермский крайПриморский крайПсковская областьРеспублика АдыгеяРеспублика АлтайРеспублика БашкортостанРеспублика БурятияРеспублика ДагестанРеспублика ИнгушетияРеспублика КалмыкияРеспублика КарелияРеспублика КомиРеспублика КрымРеспублика Марий ЭлРеспублика МордовияРеспублика Саха (Якутия)Республика Северная Осетия-АланияРеспублика ТатарстанРеспублика ТываРеспублика ХакасияРостовская областьРязанская областьСамарская областьСаратовская областьСахалинская областьСвердловская областьСмоленская областьСтавропольский крайТамбовская областьТверская областьТомская областьТульская областьТюменская областьУдмуртская РеспубликаУльяновская областьХабаровский крайХанты-Мансийский автономный округ – ЮграЧелябинская областьЧеченская РеспубликаЧувашская РеспубликаЧукотский автономный округЯмало-Ненецкий автономный округЯрославская область

Найдено компонентов: 13

50″>

81″>

97″> 58″> 00″> 00″>

Наименование	Произв. /Артикул	Ед. изм	Цена	В корзину
Дуговая ртутно-вольфрамовая лампа HWL 160Вт, 3100лм, свет белый 3600К, Rₐ60-69, цоколь E27, 220-230В(AC), колба матовая, BF75, “эллипс”, раб.положение HS30, [D] 9000ч	OSRAM / 4050300015453	шт	271,67 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Дуговая ртутно-вольфрамовая лампа HWL 250Вт, 5600лм, свет белый 3600К, Rₐ60-69, цоколь E27, 220-230В(AC), колба матовая, BD90, “эллипс”, раб.положение HS45, [C] 10000ч	OSRAM / 7891206030174	шт	420,50 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Дуговая ртутно-вольфрамовая лампа HWL 250Вт, 5600лм, свет белый 3800К, Rₐ40-59, цоколь E40, 220-230В(AC), колба матовая, BD90, “эллипс”, раб. положение HS45, [C] 10000ч	OSRAM / 4008321161123	шт	474,25 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Дуговая ртутно-вольфрамовая лампа HWL 500Вт, 14000лм, свет нейтральный 4000К, Rₐ60-69, цоколь E40, 220-230В(AC), колба матовая, BD120, “эллипс”, раб.положение HS45, [B] 10000ч	OSRAM / 4008321001894	шт	673,56 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Дуговая ртутно-вольфрамовая лампа ML 100Вт, 1100лм, свет белый 3300К, Rₐ70-79, цоколь E27, 225-235В(AC), колба матовая, BF70, “эллипс”, раб.положение HS30, [E] 10000ч	PHILIPS Lighting / 871150018048330	шт	350,81 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия В наличии: 81 шт Добавить в документ
Дуговая ртутно-вольфрамовая лампа ML 160Вт, 3200лм, свет белый 3600К, Rₐ60-69, цоколь E27, 225-235В(AC), колба матовая, BF75, “эллипс”, раб.положение HS30, [C] 13000ч	PHILIPS Lighting / 871150018135030	шт	273,97 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия В наличии: 756 шт Добавить в документ
Дуговая ртутно-вольфрамовая лампа ML 250Вт, 5500лм, свет белый 3400К, Rₐ60-69, цоколь E40, 225-235В(AC), колба матовая, BD90, “эллипс”, раб.положение HS45, [C] 10000ч	PHILIPS Lighting / 871150020129415	шт	469,58 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Дуговая ртутно-вольфрамовая лампа ML 250Вт, 5500лм, свет белый 3400К, Rₐ60-69, цоколь E27, 225-235В(AC), колба матовая, BD90, “эллипс”, раб. положение HS30, [C] 10000ч	PHILIPS Lighting / 871150020139315	шт	528,50 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия В наличии: 282 шт Добавить в документ
Дуговая ртутно-вольфрамовая лампа ML 500Вт, 13000лм, свет белый 3700К, Rₐ40-59, цоколь E40, 225-235В(AC), колба матовая, BD120, “эллипс”, раб. положение HS45, [B] 10000ч	PHILIPS Lighting / 871150020133110	шт	739,24 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Дуговая ртутно-вольфрамовая лампа ДРВ 160 160Вт, 2500лм, свет нейтральный 4000К, Rₐ60-69, цоколь E27, 220-230В(AC), колба матовая, BF75, “эллипс”, 6000ч	ЛИСМА / ДРВ160E27	штупак	265,20 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Дуговая ртутно-вольфрамовая лампа ДРВ 250 250Вт, 4600лм, свет нейтральный 4000К, Rₐ60-69, цоколь E40, 220-230В(AC), колба матовая, BD90, “эллипс”, 6000ч	ЛИСМА / ДРВ250E40	штупак	336,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Дуговая ртутно-вольфрамовая лампа ДРВ 500 500Вт, 12250лм, свет нейтральный 4000К, Rₐ60-69, цоколь E40, 220-230В(AC), колба матовая, BD120, “эллипс”, 6000ч	ЛИСМА / ДРВ500E40	штупак	456,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Дуговая ртутно-вольфрамовая лампа ДРВ 750-1 750Вт, 22000лм, свет нейтральный 4000К, Rₐ60-69, цоколь E40, 220-230В(AC), колба матовая, BD150, “эллипс”, раб.положение H5, 5000ч	ЛИСМА / ДРВ750E40	штупак	792,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ

Показывать по: 2550100

Подробное описание класса/серии

Конструктивно ртутно-вольфрамовая лампа представляет собой разрядную ртутную горелку, аналогичную лампам ДРЛ. Но дополнительно в колбе монтируется последовательно с горелкой вольфрамовая спираль. Она размещена во внешней колбе, в среде аргона, и служит токоограничивающим элементом для горелки. Такая лампа не требует внешней пускорегулирующей аппаратуры (ПРА) и может непосредственно устанавливаться в светильник вместо ламп накаливания.

Световые параметры подобных источников гораздо хуже даже не очень эффективных ламп ДРЛ. Эффективность ламп ДРВ на 30-50% процентов ниже, чем у ламп ДРЛ с индуктивным дросселем.

ДРЛ и ДРВ лампы. Устройство и работа. Применение и особенности

ДРЛ и ДРВ лампы – это распространенная разновидность газоразрядных ртутных ламп. Они применяются для уличного и внутреннего освещения. Оба типа внешне почти не отличаются, особенно в выключенном состоянии. Это весьма эффективные в плане экономии энергии источники света, у которых наблюдается показатель свечения в пределах 30 лм/Вт. Это довольно много, но более современные разновидности лампочек могут иметь отдачу в 50 лм/Вт. Такое осветительное оборудование выпускают многие бренды имеющие мировое имя. При этом нужно отметить, что по причине содержания в лампах ртути, они запрещены во многих странах, поэтому постепенно количество ДРЛ и ДРВ уменьшается.

При беглом взгляде на эти осветительные устройства можно найти некоторые сходства с обыкновенными лампами накаливания с цоколем Е27. Однако газоразрядные лампы имеют окрашенное в белый цвет стекло, с прозрачным участком непосредственно перед цоколем. Именно по причине непрозрачности нельзя увидеть, что внутри такие приборы имеют специфическое строение.

Устройство и принцип горения ДРЛ ламп

ДРЛ (Дуговая Ртутная Люминофорная) лампа. Ее конструкция предусматривает:

1 — Резьбовой цоколь
2 — Резистор
3 — Молибденовая фольга
4 — Зажигатель (вспомогательный)
5 — Несущая рамка
6 — Внешняя колба
7 — Сжатый спай
8 — Ртутная кварцевая лампа дугового разряда
9 — Азотный заполнитель
10 — Вольфрамовый электрод (основной)
11 — Свинцовые проволоки

Цоколь имеет стандартную конструкцию, как у подавляющего большинства бытовых лампочек применяемых в люстрах и фонарях. Он занимается приемом электроэнергии, передаваемой на его поверхность. В нем имеется две точки для приема. Один электрод располагается в центре, а боковая часть цоколя служит вторым электродом. Цоколь по резьбе вкручивается в патрон светильника.

Основным рабочим элементом лампы является кварцевая горелка. По ее сторонам располагается пара электродов. Один основной, а второй вспомогательный. Они расположены во внутренней кварцевой колбе, заполненной аргоном и парами ртути.

Стеклянная колба располагается поверх кварцевой. Для заполнения пространства в нее закачивается газ азот. Изнутри колба окрашена белым люминофором, поэтому она и не прозрачная.

Принцип работы таких ламп более сложный, чем у лампочек накаливания. При подаче электроэнергии на располагающиеся рядом электроды происходит создание тлеющего разряда. Это вызывает пробой энергии между ними. В результате тлеющий разряд перерастает в дуговой. Он создает в лампе голубое или фиолетовое излучение. Оно провоцирует яркое свечение люминофора, которым окрашивается изнутри стеклянная колба. Сам люминофор издает красноватый свет. В результате смешивания оттенков красного, голубого, фиолетового и создается яркий практически белый цвет.

Изначально лампа выдает небольшое количество света, и постепенно увеличивает свою эффективность. Спустя 10-15 минут с момента включения достигается максимальная яркость, скорость зависит от внешней температуры.

Колебания тока очень влияют на эффективность свечения ДРЛ. Даже при скачках электрического напряжения в пределах до 15% падения яркости могут составлять 30%. Если напряжение снизится до отметки 80%, то лампа погаснет.

Большим недостатком таких лампочек является их сильный нагрев. В результате возможно перегорание изоляции на проводе. Поэтому с этим при подключении нужно использовать только специализированный термостойкие патроны и кабель. В самой лампочке при работе сильно возрастает давление. В связи с этим после ее отключения нужно подождать, пока колба полностью остынет. Если включать повторно горячую лампочку, то она просто не зажжется.

Использование лампы ДРЛ подразумевает обязательное применение пускорегулирующей аппаратуры. В качестве нее обычно используется дроссель. Он ограничивает ток, который подается для питания лампы. Дроссель соответствует мощности осветительного прибора и направляет на него оптимальный объем энергии, чтобы минимизировать перегрев и предотвратить некомфортное освещение. Если при включении лампы не применять пускорегулирующий аппарат, то лампа почти мгновенно выйдет из строя.

Пускорегулирующий аппарат может встраиваться в лампу или быть подключенным снаружи. Первый вариант является более удобным, поскольку не требует осуществлять модернизацию электрической проводки.

Устройство ДРВ

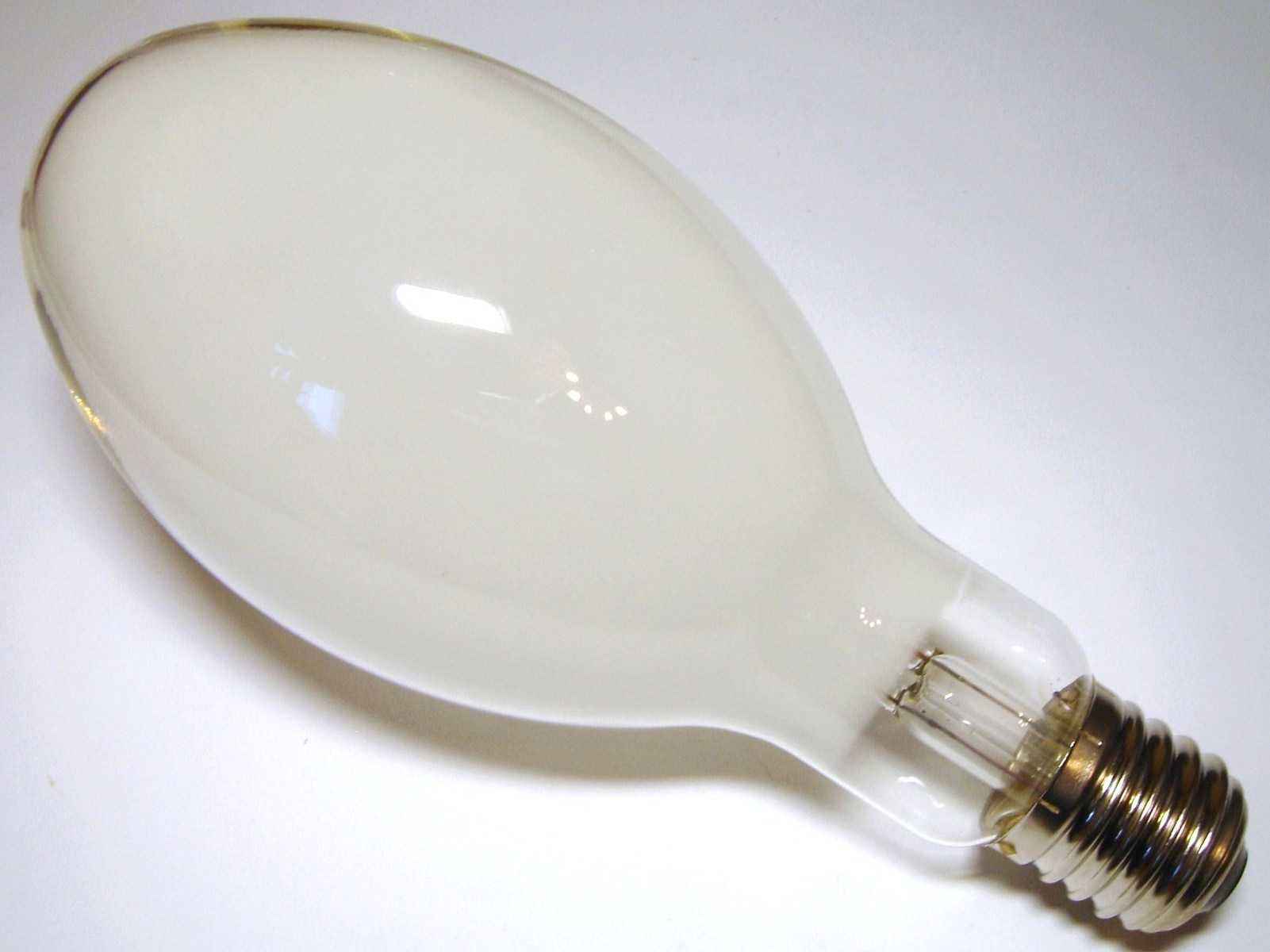

ДРВ (Дуговая Ртутно-Вольфрамовая) лампа:

Она является гибридом между лампами накаливания и ДРЛ. В ней имеется вольфрамовая спираль. Она располагается вместе с горелкой в кварцевой колбе с аргоновой средой. При этом если ДРЛ лампа нуждается в индукционном пускорегулирующем аппарате, то ДРВ устройства в нем не нуждаются. Его функции берет на себя вольфрамовая нить.

Вольфрамовые нити выступают ограничителем, которые способны пропускать только определенное количество тока. Их потенциал рассчитан под особенности лампы. Вольфрамовая нить имеет высокое сопротивление, поэтому сжигает энергию, что снижает эффективность таких лампочек. Этот элемент является слабым звеном, именно поэтому срок свечения ДРВ редко превышает 1200 часов.

Нить находится в аргоне, инертном газе, который и вызывает быстрый износ накала. К примеру, в лампочках накаливания в колбах поддерживается вакуум, поэтому даже более тонкие вольфрамовые спирали служат намного дольше.

Область применения

ДРЛ и ДРВ лампы можно встретить довольно часто.

Что обычно освещают лампами ДРЛ:

Дороги и улицы.
Площади, скверы.
Автостоянки и автозаправочные станции.
Складские помещения и промышленные цеха.

Что освещают чаще лампами ДРВ:

Городские кварталы.
Бульвары, парки и скверы.
Складские помещения и промышленные цеха.
Автомобильные стоянки и гаражи.
Строительные площадки.
Растения в теплицах (только ДРВ 250).

Такие лампы производятся с мощностью от 150 до 1000 Вт. Очень редко можно встретить ДРЛ лампочки на 80 и 125 Вт. Самая мощная лампа может создавать свечение на 50 тыс. люмен. При этом цветовая температура достигает 4000 кельвинов. Маломощные лампочки производятся с патроном Е27. Благодаря этому их вполне можно вкручивать в стандартные люстры в городских квартирах и плафоны в подъездах. Более крупные ДРЛ и ДРВ делаются с цоколем Е40. Сегодня их можно встретить на фонарных столбах.

Маркировка ламп

ДРЛ и ДРВ имеют цифровое дополнение после буквенной аббревиатуры. Размер цифр отображает количество ватт. К примеру, ДРЛ-400 обозначает, что это дуговая ртутная люминофорная лампа с мощностью 400 Вт. ДРВ 250 – это дуговая ртутно-вольфрамовая лампа, имеющая мощность 250 Вт.

Преимущества и недостатки

ДРЛ и ДРВ отличаются между собой конструктивно, что естественно влияет и на эффективность их работы. В частности ДРВ имеют свечение внутренней колбы на 30% меньше, чем ДРЛ.

Положительными моментами выбора для использования ДРЛ ламп является:

Один из лучших показателей светоотдачи в своем ценовом классе.
Компактные размеры как для продемонстрированной эффективности.
Продолжительный срок службы при отсутствии скачков напряжения.

Что касается недостатков, то они есть:

Видимая пульсация светового потока.
Вероятность поломки при сильных скачках напряжения.
Невозможность быстрого повторного включения до момента полного остывания колбы.

Описывая ДРВ лампы можно назвать несколько положительных моментов:

Отсутствие необходимости в подключении дросселя.
Приятный спектр света для человеческого глаза.

Не лишены такие конструкции и недостатков. В первую очередь подобные осветительные приборы имеют очень скромный эксплуатационный ресурс. Кроме того у них намного меньший коэффициент полезного действия, чем у стандартных ртутных ламп.

ДРЛ и ДРВ являются довольно неплохим источником света, как для оборудования данного ценового сегмента. Выбирая такое оснащение можно улучшить работу старых светильников, при этом уменьшить энергопотребление. Огромным недостатком таких лампочек является их опасное для человека внутреннее наполнение. В связи с этим такое оборудование лучше не применять в зданиях, особенно в квартирах и домах. Хотя в лампочке используется очень мало ртути, но если колбу разбить, то испарение распространится по всему помещению

Государственная политика многих стран нацелена на уменьшение применения ртутьсодержащего оборудования. По той причине много где такие источники света запрещены. В России уже сейчас коммунальные хозяйства больше почти не используют ДРЛ и ДРВ лампы при обслуживании систем освещения, что стало следствием соответствующего приказа правительства. В скором времени производство и продажа таких лампочек будет полностью прекращена. Фактически останутся только содержащие ртуть медицинские приборы, у которых нет более безопасного аналога.

Проблемы утилизации

Лампы данного класса содержат ртуть, поэтому они относятся к первому классу опасности. В связи с этим их утилизация должна проводить с применением специального оборудования. Их нельзя сбрасывать в мусорные баки общего предназначения. Во многих магазинах, которые занимаются продажей осветительного оборудования, имеются особые урны, в которые можно бесплатно выбросить перегоревшие лампы ДРЛ и ДРВ. В дальнейшем они передаются на переработку. Перегоревшие источники света поддаются различным способам обработки. Это может быть сильный нагрев с обжигом или применения химических реагентов. Продуктами окончания переработки являются сулема и сорбент.

Онлайн-кампус микроскопии ZEISS | Ртутные дуговые лампы

Введение

Дуговые ртутные лампы высокого давления в 10-100 раз ярче ламп накаливания (таких как вольфрамово-галогенные) и могут обеспечивать интенсивное освещение в выбранных диапазонах длин волн во всей видимой области спектра в сочетании с соответствующими фильтрами. Эти источники освещения очень надежны, обеспечивают очень высокую плотность потока и исторически широко использовались во флуоресцентной микроскопии. Классически упоминается зарегистрированным товарным знаком как 9Лампы 0005 HBO ( H для Hg или ртути; B — обозначение яркости; O — принудительное охлаждение), для этого вездесущего источника света было разработано большое количество люминесцентных зондов. Впервые представленный как коммерческий продукт в 1930-х годах, многие тысячи микроскопов, оснащенных осветителями с ртутными дуговыми лампами, были проданы производителями за последние несколько десятилетий. Однако по сравнению с традиционными лампами накаливания значительное увеличение яркости, обеспечиваемое ртутными дуговыми лампами, сопровождается неудобствами критической механической центровки, более коротким сроком службы, меньшей временной и пространственной однородностью, требованиями к специализированным лампам и источникам питания, потенциальной опасностью взрыва и более высокими расходы. Несмотря на подводные камни, ртутная дуговая лампа остается рабочей лошадкой в флуоресцентной микроскопии и до сих пор считается одним из лучших источников освещения, особенно для малочисленных (по сути, тех, которые имеют разреженные мишени) или слабых флуорофоров, максимумы возбуждения которых совпадают со спектральным спектром. линии, излучаемые горячей ртутной плазмой.

Наиболее популярной ртутной лампой для оптической микроскопии является HBO 100 (100-ваттная ртутная плазменно-дуговая лампа высокого давления), которая благодаря очень маленькому б/у лампы любой мощности. Для микроскописта уникальный спектральный состав светового потока ртутной дуги (по сути, спектральная освещенность ) является важным фактором при сравнении различных источников освещения. Только около трети выходного сигнала приходится на видимую часть спектра, а остальная часть ограничивается ультрафиолетовой и инфракрасной областями. Ультрафиолетовое излучение составляет около половины выходной мощности ртутной дуговой лампы, поэтому необходимо проявлять большую осторожность для защиты глаз, а также живых клеток, которые освещаются этим источником. Остальная мощность ртутной лампы рассеивается в виде тепла в виде инфракрасного излучения.

Ртутные дуговые газоразрядные лампы обеспечивают один из самых высоких уровней яркости и излучения среди всех непрерывно работающих источников света для оптической микроскопии и очень близко приближаются к идеальной модели точечного источника света. Однако ртутные лампы демонстрируют значительно большие колебания интенсивности, чем лампы накаливания, светодиоды (, светодиоды ) или лазерные источники, прежде всего потому, что газовая плазма по своей природе нестабильна и подвержена влиянию как магнитных полей, так и эрозии электродов. Кратковременная стабильность лампы зависит от трех артефактов плазмы дуги, создаваемых между вольфрамовыми электродами. Арка блуждание происходит, когда точка присоединения дуги к конической поверхности наконечника катода пересекает электрод по кругу, обычно требуя нескольких секунд, чтобы совершить полный оборот. Вспышка относится к мгновенному изменению яркости, когда дуга перемещается в новую область катода с более высоким качеством излучения, чем предыдущая точка крепления. Наконец, конвекционные токи в парах ртути, возникающие из-за разницы температур между плазмой и оболочкой, генерируют трепетание дуги , проявляющееся быстрым боковым смещением столба дуги. Эти комбинированные артефакты ограничивают использование ртутных дуговых ламп в количественных измерениях флуоресценции.

Помимо многочисленных артефактов, связанных с ртутными дуговыми лампами, они также имеют ограниченный срок службы, составляющий примерно 200 часов, и значительные колебания пространственной и временной стабильности. Поскольку изображение дуги фокусируется на задней апертуре объектива (при освещении по Кхлеру), наиболее важным аспектом ртутных ламп является интенсивность изображения дуги. Удивительно, но даже несмотря на то, что дуги с более высокой номинальной мощностью производят больше света, фактический размер дуги больше, и соответствующее изображение должно быть уменьшено ниже фактического размера, чтобы соответствовать задней апертуре объектива. Минимизация размера дуги приводит к уменьшению интенсивности изображения, и по этой причине лампы с меньшими дугами фактически излучают более интенсивный свет. Освещение в поле зрения микроскопа распределяется наиболее равномерно, когда резкое изображение дуги находится в центре задней апертуры объектива. Хотя четко определенное и сфокусированное изображение дуги приводит к тому, что области апертуры имеют незначительные колебания интенсивности света, суммарный эффект заключается в потенциальном ограничении попадания некоторых углов освещения на образец. Однако из-за того, что возбуждение флуоресценции нечувствительно к углу освещения, эта неоднородность (если не значительная) обычно не ухудшает качество изображения. Напротив, когда изображение дуги не сфокусировано должным образом на апертуре объектива, часто наблюдаются флуктуации интенсивности в различных областях образца.

Оптическая сила ртутных (HBO) дуговых ламп

Набор фильтров	Возбуждение Фильтр Ширина полосы (нм)	Дихроматический Зеркальный Отсечка (нм)	Мощность мВт/см ²
ДАПИ (49) ¹	365/10	395 ЛП	23,0
УФП (47) ¹	436/25	455 ЛП	79,8
GFP/FITC (38) ¹	470/40	495 ЛП	32,8
YFP (S-2427A) ²	500/24	520 ЛП	20,0
ТРИТЦ (20) ¹	546/12	560 ЛП	43. 1
ТРИТЦ (С-А-ОМФ) ²	543/22	562 ЛП	76,0
Красный Техас (4040B) ²	562/40	595 ЛП	153,7
mCherry (64HE) ¹	587/25	605 ЛП	80,9
Cy5 (50) ¹	640/30	660 ЛП	9.1

¹ Фильтры ZEISS ² Фильтры Semrock

Таблица 1

В таблице 1 представлены значения оптической выходной мощности типичного 100-ваттного источника света HBO после прохождения через оптическую систему микроскопа и выбранные наборы флуоресцентных фильтров. Мощность (в милливатт/см ²) измеряли в фокальной плоскости объектива микроскопа (40-кратный сухой флюорит, числовая апертура = 0,85) с использованием радиометра на основе фотодиодов. Для проецирования света через объектив в датчик радиометра использовалось либо зеркало с коэффициентом отражения более 95% от 350 до 800 нанометров, либо стандартный набор флуоресцентных фильтров. Потери светопропускной способности в системе освещения микроскопа могут варьироваться примерно от 50 до 99 процентов входной мощности, в зависимости от механизма соединения источника света и количества фильтров, зеркал, призм и линз в оптической цепи. Например, для типичного инвертированного микроскопа исследовательского класса, соединенного с лампой HBO на входе эпи-осветителя, менее 50 процентов света, выходящего из системы собирающих линз, доступно для возбуждения флуорофоров, расположенных в фокусе объектива. самолет.

Номинальный срок службы ртутных дуговых ламп зависит от того, как они используются, и обычный предел в 200 часов может быть нарушен из-за чрезмерного количества пусков (зажиганий) или многократного зажигания теплых или горячих ламп. Для нормальной работы требуются периоды горения не менее 30 минут, а общее количество возгораний не должно превышать половины общего количества часов (максимум около 100). Поэтому типичная лампа HBO 100 должна зажигаться не более 100 раз и гореть в среднем два часа на одно зажигание. Это не жесткое и быстрое правило, потому что некоторые циклы записи намного длиннее (например, 8-часовой рабочий день). По мере старения ртутные дуговые лампы чернеют, и их воспламенение становится все труднее из-за износа катода и анода. Кроме того, во время использования юстировка лампы может смещаться, так что изображение дуги может медленно смещаться от центра в задней апертуре объектива, что требует повторной регулировки механизма юстировки. Как правило, концом ртутной дуговой лампы является точка, в которой мощность ультрафиолетового излучения уменьшается примерно на 25 процентов, а нестабильность дуги возрастает более чем на 10 процентов, или когда лампа больше не зажигается. Как только лампа достигла или немного превысила свой срок службы, ее следует заменить.

Профиль излучения ртутных дуговых ламп отличается от ламп накаливания тем, что в ультрафиолетовой, синей, зеленой и желтой областях спектра присутствует несколько заметных линий излучения, которые значительно ярче (до 100 раз) непрерывного фона ( см. рисунок 1). Приблизительно 45 процентов излучения стандартной ртутной лампы HBO мощностью 100 Вт приходится на диапазон длин волн, используемых для флуоресцентной микроскопии, от 350 до 700 нанометров. Кроме того, большая часть энергии ультрафиолетового и видимого света не распределяется равномерно по всему спектру, а концентрируется в спектральных линиях на 365 нм (ближний ультрафиолет; 10,7%), 405 нм (фиолетовый; 4%), 436 нм (глубокий). синий; 12,6%), 546 нанометров (зелено-желтый; 7,1%) и 579 нм.(желтая дублетная полоса; 7,9%). Ртутные дуговые лампы также имеют значительное количество спектральных линий в ультрафиолетовой области между 250 и 350 нанометрами и несколько меньших линий в инфракрасном диапазоне длин волн, превышающем 1000 нанометров. Напротив, спектральная область излучения ртутной лампы между 600 и 1000 нм относительно непрерывна и не ярче по выходной мощности, чем ксеноновые дуговые лампы, которые охватывают широкий спектральный диапазон с несколькими спектральными линиями в синей и инфракрасной областях. Зелено-желтая линия ртутной дуговой лампы с длиной волны 546 нанометров стала универсальным эталоном для калибровки длин волн в самых разных оптических устройствах и является фаворитом среди ученых в биологическом сообществе для исследования живых клеток.

Отдельные флуорофоры для возбуждения ртутной дуги

Флуорофор	Возбуждение (нм)	Эмиссия (нм)	Меркурий Линия
ДАПИ	358	461	365
Марина Блю	365	460	365
Ядерно-желтый	365	495	365
Алекса Флуор 405	401	421	405
Желтый каскад	400	550	405
Алекса Флуор 430	433	541	436
Лазурный FP	433	475	436
Желтый Люцифер	430	535	436
Алекса Флуор 546	556	573	546
Су3	552	570	546
Тетраметилродамин	549	574	546
tdTomato FP	554	581	546
Кусабира Апельсин FP	548	559	546
MitoTracker Красный	579	599	579
Алекса Флуор 568	578	603	579
Красный LysoTracker	579	590	579

gif”>

Таблица 2

Значительные усилия были затрачены на разработку специализированных флуорофоров с максимумами поглощения, расположенными вблизи заметных спектральных линий ртути (см. Таблицу 2). Классические флуоресцентные зонды DAPI (4′,6-диамидино-2-фенилиндол) и родамин эффективно поглощают линии ртути 365 и 546 нанометров соответственно, однако максимум поглощения флуоресцеина (возможно, одного из наиболее широко используемых повсеместно флуорофоров) лежит в области между 450 и 500 нанометрами, на котором отсутствует заметная ртутная линия (рис. 1). Новые синтетические флуорофоры, в том числе серии MitoTrackers, Cyanine ( Cy ) и красители Alexa Fluor, были специально адаптированы для соответствия спектральным линиям ртути. Например, максимальное поглощение MitoTracker Red 579нанометров почти точно совпадает с соответствующей линией ртути, тогда как Cy3 (максимум при 548 нанометрах) эффективно поглощает линию 546 ртути. Несколько красителей Alexa Fluor названы в соответствии с их эквивалентными профилями поглощения ртути: Alexa Fluor 350 (ртуть-365), Alexa Fluor 405 (ртуть-405), Alexa Fluor 430 (ртуть-436) и Alexa Fluor 546 (ртуть-436). -546). В общем, при возбуждении флуорофоров ртутным дуговым источником освещения разумно выбирать из широко доступных флуорофоров, которые точно соответствуют спектральным линиям. Следует отметить, что ртутные дуговые лампы не являются подходящим источником света для некоторых логометрических красителей, таких как Fura-2 и Indo-1, где сравнение сигналов на двух длинах волн возбуждения затруднено из-за того, что одна из длин волн перекрывается с пик ртути в гораздо большей степени, чем другой. Кроме того, относительно слабое излучение ртутными лампами в диапазоне длин волн от 450 до 540 нанометров делает эти источники освещения менее полезными для многих популярных красителей, которые сильно поглощают в сине-зеленой области, включая флуоресцеин, Alexa Fluor 488, Cy2 и многие другие. разновидности зеленого флуоресцентного белка. 9Конструкция ртутной дуговой лампы

Чрезвычайно высокая плотность потока (яркость), генерируемая ртутными дуговыми лампами, достигается за счет создания дуги в ограниченной области между двумя близко расположенными электродами в газовой среде высокого давления. Газ и электроды находятся внутри оптически прозрачной оболочки эллиптической формы (или колбы), состоящей из плавленого кварца (см. рис. 2). Электроды изготовлены из вольфрамовых сплавов с температурой плавления выше 3400°С, одного из немногих материалов, способных выдерживать высокую температуру плазмы дуги. Кроме того, вольфрам имеет самое низкое давление паров среди всех металлов, что является еще одним положительным моментом, учитывая высокие температуры, необходимые во время работы. Ртутные дуговые лампы заполнены инертным (редким) газом, таким как аргон или ксенон, под низким давлением и тщательно отмеренной аликвотой металлической ртути. Дозировка ртути рассчитывается таким образом, чтобы во время работы лампы создавали внутреннее давление до 75 атмосфер (1087 фунтов на квадратный дюйм).

Производственные параметры электродов дуговых ламп имеют решающее значение для определения пусковых характеристик, срока службы и рабочих характеристик ртутных ламп. Катоды, предназначенные для ртутных дуговых ламп, представляют собой конусообразные стержни (см. рис. 2), изготовленные из торированного (оксида тория) вольфрама для улучшения пусковых и эмиссионных характеристик, а также для снижения напряжения холостого хода. Поскольку большая часть тепла, выделяемого дуговым разрядом, обычно сохраняется в области электрода, катод способен быстро достигать оптимальной температуры электронной эмиссии при незначительном уровне испарения вольфрама, что приводит к преждевременному почернению лампы. Наконечник катода также имеет закругление для стабилизации разряда. Анод в ртутных лампах изготавливается из чистого штампованного (кованого) вольфрама и заметно массивнее катода. Больший размер анода позволяет ему выдерживать интенсивную бомбардировку электронами из плазмы и более эффективно рассеивать тепло. Ртутные дуговые лампы обычно имеют пусковые катушки на одном или обоих электродах, чтобы способствовать образованию дуги во время зажигания, и имеют зазор между анодом и катодом в диапазоне от 0,25 до нескольких миллиметров, в зависимости от номинальной мощности лампы.

Оболочка ртутной дуговой лампы изготавливается из чистого плавленого кварца или кварцевого стекла, которое непроницаемо для большинства газов при высокой температуре и давлении и, таким образом, идеально подходит для удержания горячей плазмы. Кроме того, низкий коэффициент расширения и высокая механическая прочность этих стекол делают их стабильными по размеру и способными работать в экстремальных условиях эксплуатации лампы. Оболочки изготовлены из высококачественных трубок, чтобы предотвратить выход лампы из строя из-за локализованных точек напряжения, возникающих из-за воздушных карманов и загрязнений. Кварц пропускает свет с высокой эффективностью примерно от 180 нанометров до 4 микрометров, но лампы, предназначенные для оптической микроскопии, изготавливаются из легированного кварца, чтобы поглощать более короткие ультрафиолетовые волны и минимизировать образование озона. Большинство стеклянных сплавов, используемых в конструкции ртутных дуговых ламп, содержат очень мало гидроксила ( OH ), что устраняет поглощение инфракрасного излучения на длине волны 2,7 микрометра и снижает тепловую нагрузку на оболочку.

Одной из наиболее важных особенностей конструкции дуговой лампы является герметичное соединение металла с кварцем, необходимое для изоляции электродов от окружающей атмосферы и для механической поддержки лампы. Эти уплотнения должны быть газонепроницаемыми и одновременно выдерживать токи в сотни ампер, температуры от 200 до 300°С и давление 30 атмосфер и выше. Наиболее популярный метод герметизации электродов включает в себя обертывание тонких лент молибденовой фольги в концентрической параллельной конфигурации, зажатой между кварцевым стержнем и коаксиальной оболочкой, которая затем покрывается термостойким адгезивным клеем. Чрезвычайно тонкая ширина и заостренные края фольги обеспечивают эффективное прилегание к кварцевой трубке, несмотря на разницу в коэффициентах теплового расширения. Кроме того, герметичный характер уплотнения позволяет применять высокие токовые нагрузки без значительного окисления. Уплотнения лампы закрываются наконечниками или основаниями, которые служат как надежным электрическим соединением, так и точным механическим механизмом для определения местоположения точечного источника в оптической системе микроскопа. Конструкция наконечника различается, но большинство из них содержат резьбовой или гладкий установочный штифт, а некоторые имеют кабель, соединяющий лампу с клеммой в фонаре. Наконечники предназначены для охлаждения лампы и обычно изготавливаются из никелированной латуни. 9Ртутные лампы и источники питания

В типичной конфигурации оптического микроскопа ртутная лампа расположена внутри специального осветителя, состоящего из корпуса лампы, содержащего лампу, вогнутого отражающего зеркала, регулируемой системы коллекторных линз для фокусировки выходного сигнала лампы, электрического гнездо для крепления и выравнивания лампы, а также внешний источник питания (рис. 3). В зависимости от конструкции ртутно-дуговые лампы могут также содержать фильтры для блокировки ультрафиолетовых длин волн и горячие зеркала для предотвращения попадания тепла в оптическую систему микроскопа. Многие фонари также имеют внешние радиаторы для отвода тепла и вентиляционные отверстия, которые позволяют рассеивать более горячий воздух, в то время как другие также имеют большие охлаждающие ребра, прикрепленные к самой лампе (см. рис. 3). Кроме того, в фонаре должна быть ручка регулировки положения линзы коллектора и приспособления (ручки или винты) для выравнивания лампы и отражателя. Главной заботой является то, что сам корпус лампы не должен пропускать вредные ультрафиолетовые волны и должен иметь переключатель для автоматического выключения лампы, если корпус будет взломан или открыт во время использования.

Как указывалось выше, ртутные дуговые лампы содержат точно отмеренное количество металлической ртути внутри оболочки и заполнены аргоном или ксеноном, которые действуют как пусковой газ при испарении ртути. Когда лампы холодные, на внутренних стенках часто можно наблюдать мелкие капельки ртути, а давление газа внутри оболочки ниже давления окружающей среды в одну атмосферу. После зажигания лампы ртуть испаряется в течение 5-10-минутного переходного периода. В течение этого периода лампа работает на токе выше нормального, поэтому анод должен быть расположен в нижней части лампы, чтобы обеспечить надлежащее испарение ртути. По этой причине патроны с наконечником в ртутной лампе имеют разный диаметр (один меньше другого), чтобы можно было правильно расположить лампу, которая сама имеет наконечник большего размера на анодном конце трубки. Таким образом, ртутные дуговые лампы располагаются внутри фонаря вертикально, анодом вниз, а катодом вверх. Работа ртутной лампы под углом более 30° от вертикального положения отклоняет дугу в сторону кварцевой оболочки, что приводит к неравномерному нагреву и преждевременному потемнению колбы. Ртутные лампы некоторых конструкций имеют отражающее покрытие на части оболочки, чтобы ускорить переходную фазу испарения и улучшить распределение тепла. Поскольку температура оболочки в значительной степени влияет на внутреннее давление ртути, ртутные дуговые лампы чувствительны к потоку воздуха над колбой, и этот аспект должен тщательно контролироваться в ламповом цеху.

Для ртутных дуговых ламп требуется источник питания постоянного тока ( DC ), который специально разработан для удовлетворения требований к зажиганию и эксплуатации для каждой конструкции лампы. Типовой источник питания должен обеспечивать пусковой импульс до 50 кВ для ионизации газа в дуговом промежутке, а также напряжение холостого хода, в три-пять раз превышающее номинальное рабочее напряжение лампы, для нагрева катода до температур термоэлектронной эмиссии. Дополнительные требования включают максимальный уровень пусковой ток для предотвращения чрезмерного теплового удара во время зажигания. Пусковой ток может на несколько порядков превышать установившееся значение цепи лампы и часто является причиной отказа зажигания. Блок питания лампы также должен ограничивать пульсации тока до уровня менее 10 процентов (от пика к пику), чтобы обеспечить длительный срок службы лампы и стабильность света. Наконец, источник питания должен иметь возможность регулировать подаваемый ток в широком диапазоне, так как напряжение может значительно возрасти в период прогрева лампы.

Блоки питания для ртутных дуговых ламп HBO 100, используемых в оптической микроскопии, обычно имеют несколько функций, которые позволяют оператору контролировать условия работы и срок службы. Включены световой индикатор для зажигания лампы , световой сигнал, который показывает, когда трансформатор достиг внутренней температуры в пределах допустимого диапазона, световой сигнал безопасности , предупреждающий оператора о том, что цепь безопасности корпуса лампы замкнута, и напряжение индикатор, который включается, когда трансформатор работает в пределах допустимого диапазона напряжения. Все коммерческие источники питания постоянного тока с ртутными лампами также имеют перенастраиваемый дисплей общего времени (в часах), в течение которого лампа работала.

Лампы для дуговых ламп требуют постоянного осмотра и обслуживания. Патрон лампы в сборе и шнур питания следует периодически проверять на наличие окисленных металлических поверхностей (электроды гнезда) и целостность шнура. Гнездовые электроды склонны к окислению, и их следует слегка очищать наждачной бумагой (или очень мелкой наждачной бумагой) каждый раз при замене лампы, чтобы обеспечить хороший электрический контакт. Лампу, отражатель заднего зеркала и линзу переднего коллектора следует осмотреть и, при необходимости, очистить от грязи, ворсинок и масел от отпечатков пальцев. При каждой замене лампы следует проверять правильность работы узла коллекторной линзы и механизмов позиционирования отражателя. Регулировочные ручки или винты осветителя следует регулировать, проверяя результирующее движение коллектора и отражателя, чтобы убедиться, что они перемещаются ожидаемым образом. Сильноточная линия электропередачи, соединяющая блок питания и фонарь, не должна быть обжата (что может произойти, если линия будет протянута между столом и стеной), так как это может привести к растяжению или ослаблению внутренних проводов и выходу из строя.

Соавтор

Майкл В. Дэвидсон – Национальная лаборатория сильных магнитных полей, 1800 г., Восточная часть Пол Дирак Доктор, Университет штата Флорида, Таллахасси, Флорида, 32310.

Назад к источникам света для микроскопа 90 015

Меркурий Паровые лампы (ртутные лампочки)

Описание
Преимущества – Риски
Информация для общественности
Законы, правила и стандарты
Отраслевое руководство
Другие ресурсы

Описание

Ртутные лампы — это яркие долговечные источники света, которые часто используются для освещения больших площадей, таких как улицы, спортивные залы, спортивные арены, банки или магазины. Лампы имеют внутреннюю кварцевую трубку, в которой находится разряд паров ртути. Он закрыт внешней стеклянной колбой, которая отфильтровывает вредное коротковолновое ультрафиолетовое (УФ) излучение.

В США продаются ртутные лампы двух типов

Лампы типа “T” имеют функцию самозатухания, которая отключает свет в течение 15 минут после того, как внешняя колба перегорела.
“R” не имеют функции самозатухания. Их следует устанавливать только в светильники, полностью закрытые рассеивателем из стекла или пластика, или использовать только в местах, где люди не будут подвергаться воздействию УФ-излучения в случае поломки внешней колбы.

Преимущества – Риски

При нормальных условиях эксплуатации ртутные лампы являются эффективными и долговечными источниками света. Однако, если внешняя колба разбивается, а внутренняя трубка продолжает излучать неэкранированный свет, испускается интенсивное УФ-излучение. Воздействие УФ-излучения на этом уровне может вызвать ожоги глаз и кожи, помутнение зрения или двоение в глазах, головные боли и тошноту.

Может быть трудно определить, подвергаетесь ли вы вредному воздействию УФ-излучения, потому что симптомы могут проявиться через несколько часов.

Информация для населения

Ожоги от ультрафиолетового излучения ртутных ламп высокой интенсивности представляют опасность для здоровья населения, особенно в школах и других закрытых помещениях, где лампочки могут быть повреждены. Лучший способ снизить риск ожогов — использовать полностью закрытые светильники или самозатухающие ртутные лампочки типа «Т» в помещениях, где люди могут подвергаться воздействию УФ-излучения от разбитой лампочки.

Дополнительную информацию см. в документе «Ожоги ультрафиолетовым излучением от высокоинтенсивного освещения, вызванного галогенидами металлов и парами ртути, остаются проблемой общественного здравоохранения» (6 декабря 2005 г.) Соединенные Штаты несут ответственность за соблюдение Федерального закона о пищевых продуктах, лекарствах и косметических средствах (FD&C), глава V, подглава C — Контроль излучения электронных продуктов.

Производители ртутных ламп несут ответственность за соблюдение всех применимых требований Раздела 21 Свода федеральных правил (Подраздел J, Радиологическое здоровье), Части с 1000 по 1005:

1000 – Общее

1002 – Записи и отчеты

1003 – Уведомление о дефектах или несоответствии

1004 – Выкуп, ремонт или замена электронных изделий

1005 – Импорт электронных изделий 9 0015

Кроме того, ртуть Паровые лампы должны соответствовать стандартам радиационной безопасности, изложенным в Разделе 21 Свода федеральных правил (Подглава J, Радиологическое здоровье), Части 1010 и 1040. 30:

1010. Стандарты характеристик для электронных продуктов: общие положения

1040.30 – Ртутные газоразрядные лампы высокой интенсивности

Требуемые отчеты для производителей ртутных газоразрядных ламп или промышленности

Применимость Стандарта характеристик для газоразрядных ртутных ламп высокой интенсивности (21 CFR 10 40.30)
Отчет о радиационной безопасности изделий с ртутными лампами
Электронная отправка FDA

Отраслевое руководство — представляющие интерес документы

Практика контроля качества для соответствия Федеральному стандарту характеристик ртутных ламп (только PDF)
CPG сек. 391.200 Заявление о предупреждении в рекламе ртутных газоразрядных ламп высокой интенсивности, которые не являются самозатухающими (21 CFR 1040.30(e)(3),)
Руководство для промышленности и персонала Управления по санитарному надзору за качеством пищевых продуктов и медикаментов.
