СХЕМА ТЕМБРОБЛОКА
от admin
Здравствуйте уважаемые радиолюбители! Сейчас собираю акустику 4.1 на TDA7650 и TDA1562, микросхемы автомобильные, для дома конечно можно было и лучше выбрать, но речь не о них, а о предусилителе с темброблоком. Мне всегда хотелось настраивать звук «под себя». И вот решил собрать такой темброблок. Выбор пал на микросхему TDA1524A. И сейчас мы оговорим о сборке сего чуда «с нуля», с применением технологии ЛУТ для изготовления печатной платы. Стандартная схема, по которой будем собирать темброблок на TDA1524A, показана на рисунке:
Для начала отрезаем нужный кусок текстолита, шкурим нулёвкой, обезжириваем ацетоном.

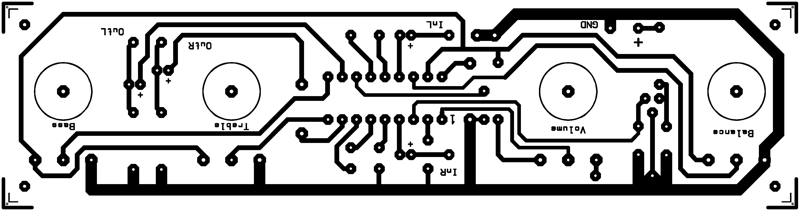

Далее на лазерном принтере распечатываем рисунок печатной платы. (На листовку из салона мегафона не обращайте внимания, это не реклама, просто их бумага хорошо для этого подходит 🙂
Аккуратно завернул, и начал безжалостно жарить краску, что бы она перенеслась с бумаги на текстолит.
После проглажки даем плате время остыть. Далее дело переносится в ванную комнату. Кладем плату в воду, дабы дать бумаге размякнуть. В это время можно попить чая или кофе — кто что предпочитает.
Красивое фото получилось, не правда ли? Поехали дальше, после того как мы подкрепились, можно перейти к самому, на мой взгляд, кропотливому делу – оттирание бумаги с текстолита. Аккуратно сдираем бумагу, дабы не оторвать её вместе с нашими дорожками.
Все что останется, без фанатизма, подушечками пальцев оттираем.
Далее иголочкой или зубочисткой прочищаем отверстия и расстояние между дорожками. После всего этого, получаем плату с дорожками, для последующего травления.
Затем переходим к немаловажному делу – травлению. Травлю обычно в хлорном железе, так как это быстрее, нежели травление в медном купоросе (первое время им травил, но был разочарован, т.
к. ожидание доходило до 2-х суток). Аккуратно кладем плату в раствор, чтобы не разбрызгать.
Теперь можно сходить прогуляться, или заняться каким – либо другим делом. Прошел час, можно доставать нашу плату. Обычно травится быстрее, но текстолит нашел в магазине только 2-х сторонний, да и раствор не первой свежести. Достаем плату и видим наши дорожки.
Дорожки находятся сейчас под тонером, его нужно счистить. Многие это делают ацетоном, или другим растворителем. Я это делаю той же самой мелкой шкуркой.
Вот и все, этап приготовления платы для схемы темброблока пройден. Далее будет интереснее — сверлим отверстия для деталей.
Сверлить кроме как дрелью больше нечем, это крайне не удобно, тем более, что у нее патрон шатается. Так что сильно не ругайте за кривые отверстия:)
Далее нам требуется облудить дорожки, для этого либо покрываем дорожки флюсом, либо как я просто посыпаем канифолью, после этого набираем припоя на паяльник и начинаем проходиться по дорожкам
Производим пайку деталей темброблока.
Начинаем это делать с сокета (разъема) для микросхемы TDA1524A.
Теперь паяем все перемычки и мелкие детали. Микросхему вставляем в последнюю очередь, так как во время пайки она может перегреться и выйти из строя, что очень печально.
Ну вот в принципе и все! Ниже смотрите фото моего темброблока.
После пайки проверяем отсутствие короткого замыкания, соплей между дорожками если ничего подобного не замечено, то можно смело включать. Видео демонстрации работы устройства:
Первый запуск всегда провожу с последовательным подключением автомобильной 12-ти вольтовой лампочки (для токоограничения в случае КЗ). Темброблок собрал — все прекрасно работает. Статью написал: Евгений (ZhekaN96).
Originally posted 2018-11-08 20:41:35. Republished by Blog Post Promoter
Регулятор громкости, баланса и тембра на TDA1524A
Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.
Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.
Как добавить наш сайт в исключения AdBlock
QRZ.RU > Каталог схем и документации > Схемы наших читателей > Дайджест радиосхем > Регулятор громкости, баланса и тембра на TDA1524A
class=”small”>
|
|
Микросхема представляет собой двухканальный (стереофонический) регулятор громкости, баланса и тембра низких и высоких частот. Также есть loudnes (частотная компенсация).
Переменные резисторы можно использовать любые, т.к. регулировка громкости, баланса и тембра в данной микросхеме осуществляется электронным способом. Подстрочными резисторами R7 и R8 регулируется усиление выходного сигнала, кнопка S1, включающая частотную компенсацию регулятора громкости (на схеме выключена), должна быть с фиксацией. Для тех, кто хочет постоянно использовать частотную компенсацию без возможности отключения, могут исключить из схемы элементы S1 и R9.
В процессе работы микросхема нагревается. Приклейте к ней (например, клеем "Момент") небольшой П-образный радиатор из алюминия. Это повысит надежность работы и срок службы микросхемы.
Устройства разделены на плате красной пунктирной линией. Слева расположен регулятора громкости, баланса и тембра на TDA1524A, справа - усилитель мощности на TDA1552Q. Элементы усилителя R1 C3 припаиваются со стороны печатных проводников.
Pre-Amp + Tone Control с TDA1524A
Это предусилитель с низким уровнем шума и искажений и схема управления тембром в одном модуле. Используя специальную микросхему TDA1524A, эту простую схему легко построить, и она будет управлять большинством усилителей мощности.
Схематическая диаграмма :
Список компонентов предусилителя + регулятора тембра:
Резисторы: Р1, Р2__________________ 220Р Р3, Р4__________________ 4К7 Р5___________________________________ 2К2 R6___________________________________ 1К Конденсаторы: C1, 2, 7, 8, 17_________ 10 мкФ экз.С3, 4___________________ 47 нФ С5, 6___________________ 15 нФ C9___________________________________ 220 нФ поли C10_____________________ 100 мкФ 25В C11, 12, 13, 14, 16_____ 100 нФ C15_____________________ 1000 мкФ 35В С18, 19_________________ 10 нФ
Разное: IC1_____________________ ТДА 1524А IC2_____________________ ЛМ 7812 P1___________________________________ потенциометр линейного выключателя 50k P2, 3, 4________________ 50к линейный банк X1, 2, 3, 4_____________ Гнездо RCA Д1___________________________________ Диод 1N4004 L1___________________________________ Красный светодиод
С3, 4___________________ 47 нФ
С5, 6___________________ 15 нФ
C9___________________________________ 220 нФ поли
C10_____________________ 100 мкФ 25В
C11, 12, 13, 14, 16_____ 100 нФ
C15_____________________ 1000 мкФ 35В
С18, 19_________________ 10 нФ
Электромонтажные работы:
Вся обработка сигналов осуществляется в TDA1524A с помощью усилителей и фильтров, управляемых напряжением. Микросхема обеспечивает фиксированное напряжение (~ 3,8 В постоянного тока) на выводе 17, и оно используется всеми переменными резисторами для подачи регулируемого постоянного напряжения на соответствующие управляющие выводы.
Измерение тока используется для обеспечения ровной характеристики, когда R5 подключен к контакту 17, и контура громкости при отключении. Конденсаторы емкостью 100 нФ используются на каждом потенциометре для развязки любых сигналов переменного тока от управляющих входов. Конденсаторы емкостью 10 мкФ используются для соединения входных и выходных аудиосигналов с блокировкой постоянного тока. R1 и R2 обеспечивают стабильность при емкостных нагрузках. R3 и R4 обеспечивают отсутствие всплесков постоянного тока на выходных разъемах при переключении нагрузки. C3 и C4 управляют контуром громкости. C5 и C6 управляют частотой оборота высоких частот. С18 и С19были добавлены для снижения усиления выше 70 кГц. Низкие настройки громкости в сочетании с усилением высоких частот в некоторых случаях вызывали нестабильность ВЧ. Это больше не должно быть проблемой.
C15, 16, 17 обеспечивают фильтрацию питания. D1 обеспечивает защиту в случае неправильной полярности питания. Светодиод является индикатором включения питания и может быть опущен, если не требуется, или предпочтительно установлен на корпусе.
Блок питания критичен к шуму? производительность предварительного усилителя. Встроенный регулятор предназначен для уменьшения сетевого шума. Если вы хотите использовать его с автомобильным или другим 12-вольтовым аккумулятором, вам следует отказаться от регулятора 7812 и разместить проводную связь между входным и выходным контактами регулятора на печатной плате. Не замыкайте на землю! Это будет необходимо, потому что регулятор должен иметь входное напряжение, по крайней мере, на 2-3 В больше, чем выходное, чтобы он мог поддерживать регулирование. Однако регулятор не будет необходим при питании от батареи.
При использовании штепсельной вилки выходное напряжение должно составлять от 15 до 18 В постоянного тока. Поскольку большинство блоков вилок имеют плохую регулировку, то один, рассчитанный на 12 В постоянного тока, часто будет около 15 В при небольшой нагрузке.
Потребляемый ток предварительного усилителя составляет менее 50 мА, поэтому многих нерегулируемых источников питания на 12 В может быть достаточно, если они у вас есть. При необходимости замените D1 проволочной перемычкой, соблюдая правильную полярность питания!
Если вы используете источник питания 15-20 В для усилителя мощности, вы также можете использовать его в качестве источника питания для предварительного усилителя. Убедитесь, что вы сначала проверили напряжение во всех случаях.
Загрузить руководство по схеме предусилителя + управления тоном в формате PDF:
Загрузить TDA1524A Схема управления стереофоническим тоном/громкостью:
tda1524a техническое описание (16/16 страниц) PHILIPS | Схема управления стереофоническим тоном/громкостью
Сентябрь 1987 г.
16
Philips Semiconductors
Спецификация продукта
Схема управления стереофоническим тоном/громкостью
TDA1524A
9 0002 ПАЯЯВведение
Не существует метода пайки, идеально подходящего для всех корпусов IC
.
Часто предпочтительнее использовать пайку волной припоя, когда
компоненты для сквозного и поверхностного монтажа смешаны
на одной печатной плате. Однако пайка волной припоя
не всегда подходит для ИС поверхностного монтажа или для
печатных плат с высокой плотностью размещения. В этих
ситуациях часто используется пайка оплавлением.
Этот текст дает очень краткое представление о сложной технологии.
Более подробный отчет о пайке микросхем можно найти в
нашей
«Информации о корпусах микросхем» (код заказа 9398 652
).Пайка погружением или волной
Максимально допустимая температура припоя
260
°С; припой при этой температуре не должен находиться в контакте
с соединением более 5 секунд. Общее время контакта
последовательных волн припоя не должно превышать
5 секунд.
Устройство может быть установлено до плоскости сиденья, но
температура пластикового корпуса не должна превышать указанную
максимальную температуру хранения (Tstg max).
Если печатная плата
была предварительно прогрета, может потребоваться принудительное охлаждение
сразу после пайки для поддержания температуры
в допустимых пределах.
Ремонт паяных соединений
Приложить низковольтный паяльник (менее 24 В) к
вывод (выводы) упаковки ниже или не ниже посадочной плоскости
более чем на 2 мм выше ее. Если температура паяльника
меньше 300
°C, он может оставаться в контакте
до 10 секунд. Если температура бита
между 300 и 400
°C, контакт может длиться до 5 секунд.
