Расчёт сечения кабеля по мощности и току: формулы и примеры

Вы планируете заняться или дополнительно протянуть силовую линию на кухню для подключения новой электроплиты? Здесь пригодятся минимальные знания о сечении проводника и влиянии этого параметра на мощность и силу тока.

Согласитесь, что неправильный расчёт сечения кабеля приводит к перегреву и короткому замыканию или к неоправданным расходам.

Очень важно провести вычисления на стадии проектирования, так как выход из строя скрытой проводки и последующая замена сопряжена со значительными издержками. Мы поможем вам разобраться с тонкостями проведения расчетов, чтобы избежать проблем при дальнейшей эксплуатации электросетей.

Чтобы не нагружать вас сложными расчетами, мы подобрали понятные формулы и варианты вычислений, привели информацию в доступном виде, снабдив формулы пояснениями. Также в статью добавили тематические фото и видеоматериалы, позволяющие наглядно понять суть рассматриваемого вопроса.

Содержание статьи:

• Расчет сечения по мощности потребителей
  • Этап #1 — расчет реактивной и активной мощности
  • Этап #2 — поиск коэффициентов одновременности и запаса
  • Этап #3 — выполнение расчета геометрическим методом
  • Этап #4 —рассчитываем сечение по мощности на практике
• Расчет сечения по току
  • Этап #1 — расчет силы тока по формулам
  • Этап #2 — выбор подходящего сечения по таблицам
  • Этап #3 — расчет сечения проводника по току на примере
• Расчет падения напряжения
• Пример расчета переноски
• Выводы и полезное видео по теме

Расчет сечения по мощности потребителей

Основное назначение проводников – доставка электрической энергии к потребителям в необходимом количестве. Поскольку в обычных условиях эксплуатации сверхпроводники не доступны, приходится принимать в расчет сопротивление материала проводника.

Расчет необходимого сечения в зависимости от общей мощности потребителей основан на продолжительном опыте эксплуатации.

Галерея изображений

Фото из

Различные виды кабеля для устройства проводки

Разная толщина у проводников для бытовой эксплуатации

Число жил в различных марках кабеля

Варианты многожильного кабеля

Общий ход вычислений начнем с того, что сначала проводим расчеты, используя формулу:

P = (P1+P2+..PN)*K*J,

Где:

• P – мощность всех потребителей, подключенных к рассчитываемой ветке в Ваттах.
• P1, P2, PN – мощность первого потребителя, второго, n-го соответственно, в Ваттах.

Получив результат по окончанию вычислений по вышеприведенной формуле, настал черед обратиться к табличным данным.

Теперь предстоит выбор необходимого сечения по таблице 1.

Таблица 1. Сечение жил проводов всегда необходимо выбирать в ближайшую большую сторону (+)

Этап #1 — расчет реактивной и активной мощности

Мощности потребителей указаны в документах на оборудование. Обычно в паспортах оборудования указана активная мощность вместе с  реактивной мощностью.

Устройства с активным видом нагрузки превращают всю полученную электрическую энергию, с учетом КПД,  в полезную работу: механическую, тепловую или в другой ее вид.

К устройствам с активной нагрузкой относятся лампы накаливания, обогреватели, электроплиты.

Для таких устройств расчет мощности по току и напряжению имеет вид:

P = U * I,

Где:

• P – мощность в Вт;
• U – напряжение в В;
• I – сила тока в А.

Устройства с реактивным видом нагрузки способны накапливать энергию поступающую от источника, а затем возвращать. Происходит такой обмен за счет смещения синусоиды силы тока и синусоиды напряжения.

При нулевом смещении фаз мощность P=U*I всегда имеет положительное значение. Такой график фаз силы тока и напряжения имеют устройства с активным видом нагрузки (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14)

К устройствам с реактивной мощностью относятся электродвигатели, электронные приборы всех масштабов и назначений, трансформаторы.

Когда есть смещение фаз между синусоидой силы тока и синусоидой напряжения, мощность P=U*I может быть отрицательной (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14). Устройство с реактивной мощностью возвращает накопленную энергию обратно источнику

Электрические сети построены таким образом, что могут производить передачу электрической энергии в одну сторону от источника к нагрузке.

Поэтому возвращенная энергия потребителя с реактивной нагрузкой является паразитной и тратится на нагрев проводников и других компонентов.

Реактивная мощность имеет зависимость от угла смещения фаз между синусоидами напряжения и тока. Угол смещения фаз выражают через cosφ.

Для нахождения полной мощности применяют формулу:

P = Q / cosφ,

Где Q – реактивная мощность в ВАрах.

Обычно в паспортных данных на устройство указана реактивная мощность и cosφ.

Пример: в паспорте на перфоратор указана реактивная мощность 1200 ВАр и cosφ = 0,7. Следовательно, общая потребляемая мощность будет равна:

P = 1200/0,7 = 1714 Вт

Если cosφ найти не удалось, для подавляющего большинства электроприборов бытового назначения cosφ можно принять равным 0,7.

Этап #2 — поиск коэффициентов одновременности и запаса

K – безразмерный коэффициент одновременности, показывает сколько потребителей одновременно может быть включено в сеть. Редко случается, чтобы все устройства одновременно потребляли электроэнергию.

Маловероятна одновременная работа телевизора и музыкального центра. Из устоявшейся практики K можно принять равным 0,8. Если Вы планируете использовать все потребители одновременно, K следует принять равным 1.

J – безразмерный коэффициент запаса. Характеризует создание запаса по мощности для будущих потребителей.

Прогресс не стоит на месте, с каждым годом изобретаются все новые удивительные и полезные электрические приборы. Ожидается, что к 2050 году рост потребления электроэнергии составит 84%. Обычно J принимается равным от 1,5 до 2,0.

Этап #3 — выполнение расчета геометрическим методом

Во всех электротехнических расчетах принимается площадь поперечного сечения проводника – сечение жилы. Измеряется в мм².

Часто бывает необходимо узнать, как грамотно рассчитать проволоки проводника.

В этом случае есть простая геометрическая формула для монолитного провода круглого сечения:

S = π*R² = π*D²/4, или наоборот

D = √(4*S / π)

Для проводников прямоугольного сечения:

S = h * m,

Где:

• S – площадь жилы в мм²;
• R – радиус жилы в мм;
• D – диаметр жилы в мм;
• h, m – ширина и высота соответственно в мм;
• π — число пи, равное 3,14.

Если Вы приобретаете многожильный провод, у которого один проводник состоит из множества свитых проволочек круглого сечения, то расчет ведут по формуле:

S = N*D²/1,27,

Где N – число проволочек в жиле.

Провода, имеющие свитые из нескольких проволочек жилы , в общем случае имеют лучшую проводимость, чем монолитные. Это обусловлено особенностями протекания тока по проводнику круглого сечения.

Электрический ток представляет собой движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, поэтому плотность распределения зарядов смещена к поверхности проводника.

Другим достоинством многожильных проводов является их гибкость и механическая стойкость. Монолитные провода дешевле и применяют их в основном для стационарного монтажа.

Этап #4 —рассчитываем сечение по мощности на практике

Задача: общая мощность потребителей на кухне составляет 5000 Вт (имеется ввиду, что мощность всех реактивных потребителей пересчитана). Все потребители подключаются к однофазной сети 220 В и имеют запитку от одной ветки.

Таблица 2. Если вы планируете в будущем подключение дополнительных потребителей, в таблице представлены необходимые мощности распространенных бытовых приборов (+)

Решение:

Коэффициент одновременности K примем равным 0,8. Кухня место постоянных инноваций, мало ли что, коэффициент запаса J=2,0. Общая расчетная мощность составит:

P = 5000*0,8*2 = 8000 Вт = 8 кВт

Используя значение расчетной мощности, ищем ближайшее значение в таблице 1.

Ближайшим подходящим значением сечения жилы для однофазной сети является медный проводник с сечением 4 мм². Аналогичный размер провода с алюминиевой жилой 6 мм².

Для одножильной проводки минимальный диаметр составит 2,3 мм и 2,8 мм соответственно. В случае применения многожильного варианта сечение отдельных жил суммируется.

Галерея изображений

Фото из

На кухнях обычно сосредоточено наибольшее количество мощных потребителей электроэнергии и менее “прожорливой” бытовой техники

В ванных комнатах и совмещенных санузлах может также находиться внушительное количество электрооборудования

В зависимости от мощности технической единицы ее питание осуществляется от общей или отдельной силовой линии. Расчеты производятся для группы розеток, для потребителей отдельных линий подбирают согласно мощности

К розеточному блоку, запитанному одной силовой линией, можно подключать только маломощные приборы: миксеры, фены, кофемолки и т.д.

Подключение к отдельной силовой линии требуют микроволновые печи, варочные поверхности и электродуховки

Нормальную работу стандартной стиральной машины должна обеспечивать отдельная силовая линия

Обязательной прокладки отдельной силовой ветки требуют холодильники и электроплиты

В гигиенических помещениях отдельные линии прокладывают для джакузи, электронных крышек биде, душевых кабинок

Помещение с максимальным числом бытовой техники

Техническое оснащение ванных комнат и совмещенных санузлов

Подключение мощных энергопотребителей

Блок-розетка для маломощного оборудования

Варочная поверхность требует правильного подключения

Силовая электролиния для стиральной машины

Отдельные силовые ветки для холодильников

Мощные потребители энергии в санузлах и ванных

Расчет сечения по току

Расчеты необходимого сечения по току и мощности кабелей и проводов представят более точные результаты. Такие вычисления позволяют оценить общее влияние различных факторов на проводники, в числе которых тепловая нагрузка, марка проводов, тип прокладки, условия эксплуатации т.д.

Весь расчет проводится в ходе следующих этапов:

• выбор мощности всех потребителей;
• расчет токов, проходящих по проводнику;
• выбор подходящего поперечного сечения по таблицам.

Для этого варианта расчёта мощность потребителей по току с напряжением берется без учета поправочных коэффициентов. Они будут учтены при суммировании силы тока.

Этап #1 — расчет силы тока по формулам

Тем, кто подзабыл школьный курс физики, предлагаем основные формулы в форме графической схемы в качестве наглядной шпаргалки:

«Классическое колесо» наглядно демонстрирует взаимосвязь формул и взаимозависимость характеристик электрического тока (I — сила тока, P — мощность, U — напряжение, R — радиус жилы)

Выпишем зависимость силы тока I от мощности P и линейного напряжения U:

I = P/U_л,

Где:

• I — cила тока, принимается в амперах;
• P — мощность в ваттах;
• U_л — линейное напряжение в вольтах.

Линейное напряжение в общем случае зависит от источника электроснабжения, бывает одно- и трехфазным.

Взаимосвязь линейного и фазного напряжения:

1. U_л = U*cosφ в случае однофазного напряжения.
2. U_л = U*√3*cosφ в случае трехфазного напряжения.

Для бытовых электрических потребителей принимают cosφ=1, поэтому линейное напряжение можно переписать:

1. U_л = 220 В для однофазного напряжения.
2. U_л = 380 В для трехфазного напряжения.

Далее суммируем все потребляемые токи по формуле:

I = (I1+I2+…IN)*K*J,

Где:

• I – суммарная сила тока в амперах;
• I1..IN – сила тока каждого потребителя в амперах;
• K – коэффициент одновременности;
• J – коэффициент запаса.

Коэффициенты K и J имеют те же значения, что были применены при расчете полной мощности.

Может быть случай, когда в трехфазной сети через разные фазные проводники течет ток неравнозначной силы.

Такое происходит, когда к трехфазному кабелю подключены одновременно однофазные потребители и трехфазные. Например, запитан трехфазный станок и однофазное освещение.

Возникает естественный вопрос: как в таких случаях рассчитывают сечение многожильного провода? Ответ прост — вычисления производят по наиболее нагруженной жиле.

Этап #2 — выбор подходящего сечения по таблицам

В правилах эксплуатации электроустановок (ПЭУ) приведен ряд таблиц для выбора требуемого сечения жилы кабеля.

Проводимость проводника зависит от температуры. Для металлических проводников с повышением температуры повышается сопротивление.

При превышении определенного порога процесс становится автоподдерживающимся: чем выше сопротивление, тем выше температура, тем выше сопротивление и т.д. пока проводник не перегорает или вызывает короткое замыкание.

Следующие две таблицы (3 и 4) показывают сечение проводников в зависимости от токов и способа укладки.

Таблица 3. Первое, необходимо выбрать способ укладки проводов, от этого зависит, на сколько эффективно происходит охлаждение (+)

Кабель отличается от провода тем, что у кабеля все жилы, оснащенные собственной изоляцией, скручены в пучок и заключены в общую изоляционную оболочку. Более подробно о различиях и видах кабельных изделий написано в этой .

Таблица 4. Открытый способ указан для всех значений сечения проводников, однако на практике сечения ниже 3 мм2 открыто не прокладывают по соображениям механической прочности (+)

При использовании таблиц к допустимому длительному току применяются коэффициенты:

• 0,68 если 5-6 жил;
• 0,63 если 7-9 жил;
• 0,6 если 10-12 жил.

Понижающие коэффициенты применяются к значениям токов из столбца «открыто».

Нулевая и заземляющая жилы в количество жил не входят.

По нормативам ПЭУ выбор сечения нулевой жилы по допустимому длительному току, производится как не менее 50% от фазной жилы.

Следующие две таблицы (5 и 6) показывают зависимость допустимого длительного тока при прокладке его в земле.

Таблица 5. Зависимости допустимого длительного тока для медных кабелей при прокладке в воздухе или земле

Токовая нагрузка при прокладке открыто и при углублении в землю различаются. Их принимают равными, если прокладка в земле проводится с применением лотков.

Таблица 6. Зависимости допустимого длительного тока для алюминиевых кабелей при прокладке в воздухе или земле

Для устройства временных линий снабжения электроэнергией (переноски, если для частного пользования) применяется следующая таблица (7).

Таблица 7. Допустимый длительный ток при использовании переносных шланговых шнуров, переносных шланговых и шахтных кабелей, прожекторных кабелей, гибких переносных проводов. Применяется только медных проводников

Когда прокладка кабелей производится в грунте помимо теплоотводных свойств необходимо учитывать удельное сопротивление, что отражено в следующей таблице (8):

Таблица 8. Поправочный коэффициент в зависимости от типа и удельного сопротивления грунта на допустимый длительный ток, при расчете сечения кабелей (+)

Расчет и выбор медных жил до 6 мм² или алюминиевых до 10 мм² ведется как для длительного тока.

В случае больших сечений возможно применить понижающий коэффициент:

0,875 * √Т_пв

где T_пв — отношение продолжительности включения к продолжительности цикла.

Продолжительность включения берется из расчета не более 4 минут. При этом цикл не должен превышать 10 минут.

При выборе кабеля для разводки электричества в особое внимание уделяют его огнестойкости.

Этап #3 — расчет сечения проводника по току на примере

Задача: медного кабеля для подключения:

• трехфазного деревообрабатывающего станка мощностью 4000 Вт;
• трехфазного сварочного аппарата мощностью 6000 Вт;
• бытовой техники в доме общей мощностью 25000 Вт;

Подключение будет произведено пятижильным кабелем (три жилы фазные, одна нулевая и одна заземление), проложенным в земле.

Изоляция кабельно-проводниковой продукции рассчитывается на конкретное значение рабочего напряжения. Следует учитывать, что указанное производителем рабочее напряжение его изделия должно быть выше напряжения в сети

Решение.

Шаг # 1. Рассчитываем линейное напряжение трехфазного подключения:

U_л = 220 * √3 = 380 В

Шаг # 2. Бытовая техника, станок и сварочный аппарат имеют реактивную мощность, поэтому мощность техники и оборудования составит:

P_тех = 25000 / 0,7 = 35700 Вт

P_обор = 10000 / 0,7 = 14300 Вт

Шаг # 3. Ток, необходимый для подключения бытовой техники:

I_тех = 35700 / 220 = 162 А

Шаг # 4. Ток, необходимый для подключения оборудования:

I_обор = 14300 / 380 = 38 А

Шаг # 5. Необходимый ток для подключения бытовой техники посчитан из расчета одной фазы. По условию задачи имеется три фазы. Следовательно, ток можно распределить по фазам. Для простоты предположим равномерное распределение:

I_тех = 162 / 3 = 54 А

Шаг # 6. Ток приходящийся на каждую фазу:

I_ф = 38 + 54 = 92 А

Шаг # 7. Оборудование и бытовая техника работать одновременно не будут, кроме этого заложим запас равный 1,5. После применения поправочных коэффициентов:

I_ф = 92 * 1,5 * 0,8 = 110 А

Шаг # 8. Хотя в составе кабеля имеется 5 жил, в расчет берется только три фазные жилы. По таблице 8 в столбце трехжильный кабель в земле находим, что току в 115 А соответствует сечение жилы 16 мм².

Шаг # 9. По таблице 8 применяем поправочный коэффициент в зависимости от характеристики земли. Для нормального типа земли коэффициент равен 1.

Шаг # 10. Не обязательный, рассчитываем диаметр жилы:

D = √(4*16 / 3,14) = 4,5 мм

Если бы расчет производился только по мощности, без учета особенностей прокладки кабеля, то сечение жилы составит 25 мм². Расчет по силе тока сложнее, но иногда позволяет экономить значительные денежные средства, особенно когда речь идет о многожильных силовых кабелях.

О взаимосвязях значений напряжения и силы тока подробнее можно прочесть .

Расчет падения напряжения

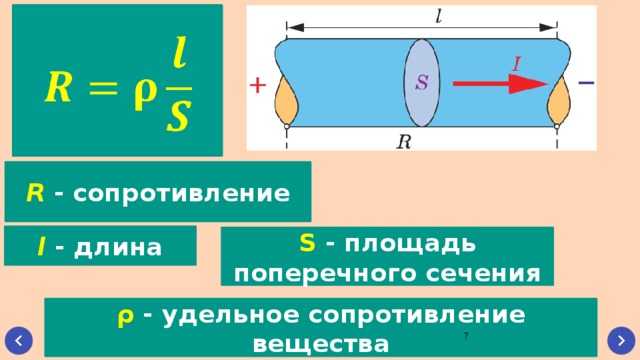

Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения.

Нормы ПЭУ требуют, чтобы сечение жилы кабеля было таким при котором падение напряжения составляло не более 5%.

Таблица 9. Удельное сопротивление распространенных металлических проводников (+)

В первую очередь это касается низковольтных кабелей малого сечения.

Расчет падения напряжения выглядит следующим образом:

R = 2*(ρ * L) / S,

U_пад = I * R,

U_% = (U_пад / U_лин) * 100,

Где:

• 2 – коэффициент, обусловленный тем, что ток течет обязательно по двум жилам;
• R – сопротивление проводника, Ом;
• ρ — удельное сопротивление проводника, Ом*мм²/м;
• S – сечение проводника, мм²;
• U_пад – напряжение падения, В;
• U_% — падение напряжения по отношению к U_лин,%.

Используя формулы, можно самостоятельно выполнить вне необходимые вычисления.

Пример расчета переноски

Задача: рассчитать падение напряжения для медного провода с поперечным сечением одной жилы 1,5 мм². Провод необходим для подключения однофазного электросварочного аппарата полной мощностью 7 кВт. Длина провода 20 м.

Желающим подключить бытовой сварочный аппарат к ветке электросети следует учесть ситу тока, на которую рассчитан применяемый кабель. Вполне возможно, что общая мощность работающих приборов может быть выше. Оптимальный вариант — подключение потребителей к отдельным веткам

Решение:

Шаг # 1. Рассчитываем сопротивление медного провода, используя таблицу 9:

R = 2*(0,0175 * 20) / 1,5 = 0,47 Ом

Шаг # 2. Сила тока, протекающая по проводнику:

I = 7000 / 220 = 31.8 А

Шаг # 3. Падение напряжения на проводе:

U_пад = 31,8 * 0,47 = 14,95 В

Шаг # 4. Вычисляем процент падения напряжения:

U_% = (14,95 / 220) * 100 = 6,8%

Вывод: для подключения сварочного аппарата необходим проводник с большим сечением.

Выводы и полезное видео по теме

Расчет сечения проводника по формулам:

Рекомендации специалистов по подбору кабельно-проводниковой продукции:

Приведенные расчёты справедливы для медных и алюминиевых проводников промышленного назначения. Для других типов проводников предварительно рассчитывается полная теплоотдача.

На основе этих данных производится расчет максимального тока способного протекать по проводнику, не вызывая чрезмерного нагрева.

Если остались какие-либо вопросы по методике расчета сечения кабеля или есть желание поделиться личным опытом, пожалуйста, оставляйте комментарии к этой статье. Блок для отзывов расположен ниже.

понятие, площадь, формула и таблица соответствия диаметру

Для правильного выбора и организации электролинии необходимо учитывать параметры и нагрузку проводников. Они представляют собой металлическую нить из меди, алюминия, стали, цинка, титана, никеля и обеспечивают передачу тока от его источника до потребителя. У проводников есть поперечное сечение – это фигура, образованная от их рассечения плоскостью поперечного направления. Если его подобрать неправильно, линия выйдет из строя или загорится при скачках напряжения.

Содержание

1. Площадь поперечного сечения как электротехническая величина
2. Цели расчета
3. Соотношение диаметра кабеля с площадью его сечения
4. Расчет сечения многожильного проводника
5. Особенности самостоятельного расчета
6. При помощи штангенциркуля
7. С использованием линейки и карандаша
8. Таблица соответствия диаметра проводов и площади их сечения
9. Определение сечения проводника на вводе
10. Вычисление сечения провода для линии розеток
11. Подбор сечения для трехфазной линии 380 В с несколькими приборами
12. Сечение проводов в домах старой застройки и предельная нагрузка
13. Какой кабель выбрать для квартирной проводки

Площадь поперечного сечения как электротехническая величина

От поперечного сечения зависит токопроводимость провода

В качестве примера сечения можно рассмотреть распил изделия под углом 90 градусов относительно поперечной оси. Контур фигуры, получившейся в результате, определяется конфигурацией объекта. Кабель имеет вид небольшой трубы, поэтому при распиле выйдет фигура в виде двух окружностей определенной толщины. При поперечном рассечении круглого металлического прута получится форма круга.

В электротехнике площадь ПС будет значить прямоугольное сечение проводника в отношении к его продольной части. Сечение жил всегда будет круглым. Измерение параметра осуществляется в мм2.

Начинающие электрики могут перепутать диаметр и сечение элементов. Чтобы определить, какая площадь сечения у жилы, понадобиться учесть его круглую форму и воспользоваться формулой:

S = πхR2, где:

• S – площадь круга;
• π — постоянная величина 3,14;
• R – радиус круга.

Если известен показатель площади, легко найти удельное сопротивление материала изготовления и длину провода. Далее вычисляется сопротивление тока.

Для удобства расчетов начальная формула преобразуется:

1. Радиус – это ½ диаметра.
2. Для вычисления площади π умножается на D (диаметр), разделенный на 4, или 0,8 умножается на 2 диаметра.

При вычислениях используют показатель диаметра, поскольку его неправильный подбор может вызвать перегрев и воспламенение кабеля.

Цели расчета

Поперечное сечение проводов для освещения

Рассчитывать параметры площади сечения проводника необходимо с несколькими целями:

• получение необходимого количества электричества для запитки бытовых приборов;
• исключение переплат за неиспользуемый энергоноситель;
• безопасность проводки и предотвращение возгораний;
• возможность подключения высокомощной техники к сети;
• предотвращение оплавления изоляционного слоя и коротких замыканий;
• правильная организация осветительной системы.

Оптимальное сечение провода для освещения – 1,5 мм2 для линии, 4-6 мм2 на вводе.

Соотношение диаметра кабеля с площадью его сечения

Определение посредством формулы площади поперечного сечения проводников занимает длительное время. В некоторых случаях уместно использовать данные из таблицы. Поскольку для организации современной проводки применяется медный кабель, в таблицу вносятся параметры:

• диаметр;
• сечение в соответствии с показателем диаметра;
• предельная мощность нагрузки проводников в сетях с напряжением 220 и 380 В.

Диаметр жилы, мм	Параметры сечения, мм2	Сила тока, А	Мощность медного проводника, кВт
			Сеть 220 В	Сеть 380 В
1,12	1	14	3	5,3
1,38	1,5	15	3,3	5,7
1,59	2	19	4,1	7,2
1,78	2,5	21	4,6	7,9
2,26	4	27	5,9	10
2,76	6	34	7,7	12
3,57	10	50	11	19

Посмотрев данные в соответствующих колонках, можно узнать нужные параметры для электролинии жилого здания или производственного объекта.

Расчет сечения многожильного проводника

Многожильный провод представляет собой несколько отдельных жил. Расчет его сечения осуществляется следующим образом:

1. Находится показатель площади сечения у одной жилы.
2. Пересчитываются кабельные жилы.
3. Количество умножается на поперечное сечение одной жилы.

При подключении многожильного проводника его концы обжимаются специальной гильзой с использованием обжимных клещей.

Особенности самостоятельного расчета

Самостоятельное вычисление продольного сечения выполняется на жиле без изоляционного покрытия. Кусочек изоляции можно отодвинуть или снять на отрезке, приобретенном специально для тестирования. Вначале понадобится определить диаметр и по нему найти сечение. Для работ используется несколько методик.

При помощи штангенциркуля

Способ оправдан, если будут измеряться параметры усеченного, или бракованного кабеля. К примеру, ВВГ может обозначаться как 3х2,5, но фактически быть 3х21. Вычисления производятся так:

1. С проводника снимается изоляционное покрытие.
2. Диаметр замеряется штангенциркулем. Понадобится расположить провод между ножками инструмента и посмотреть на обозначения шкалы. Целая величина находится сверху, десятичная – снизу.
3. На основании формулы поиска площади круга S = π (D/2)2 или ее упрощенного варианта S = 0,8 D² определяется поперечное сечение.
4. Диаметр равен 1,78 мм. Подставляя величину в выражение и округлив результат до сотых, получается 2,79 мм2.

Для бытовых целей понадобятся проводники с сечением 0,75; 1,5; 2,5 и 4 мм2.

С использованием линейки и карандаша

Вычисление ПС с помощью линейки и карандаша

При отсутствии специального измерителя можно воспользоваться карандашом и линейкой. Операции выполняются с тестовым образом:

1. Зачищается от изоляционного слоя участок, равный 5-10 см.
2. Получившаяся проволока наматывается на карандаш. Полные витки укладываются плотно, пространства между ними быть не должно, «хвостики» направляются вверх или вниз.
3. В конечном итоге должно получиться определенное число витков, их требуется посчитать.
4. Намотка прикладывается к линейке так, чтобы нулевое деление совпадало с первой намоткой.
5. Замеряется длина отрезка и делится на количество витков. Получившаяся величина – диаметр.
6. Например, получилось 11 витков, которые занимают 7,5 мм. При делении 7,5 на 11 выходит 0,68 мм – диаметр кабеля. Сечение можно найти по формуле.

Точность вычислений определяется плотностью и длиной намотки.

Таблица соответствия диаметра проводов и площади их сечения

Если нет возможности пройти тестирование диаметра или сделать вычисление при покупке, допускается использовать таблицу. Данные можно сфотографировать, распечатать или переписать, а затем применять, чтобы найти нормативный или популярный размер жилы.

Диаметр кабеля, мм	Сечение проводника, мм2
0,8	0,5
0,98	0,75
1,13	1
1,38	1,5
1,6	2
1,78	2,5
2,26	4
2,76	6
3,57	10

При покупке электрокабеля понадобится посмотреть параметры на этикетке. К примеру, используется ВВНГ 2х4. Количество жил – величина после «х». То есть, изделие состоит из двух элементов с поперечным сечением 4 мм2. На основании таблицы можно проверить точность информации.

Чаще всего диаметр кабеля меньше, чем заявлен на упаковке. У пользователя два варианта – применять другой или выбрать с большей площадью сечения кабель по диаметру. Выбрав второй, понадобится проверить изоляцию. Если она не сплошная, тонкая, разная по толщине, остановитесь на продукции другого изготовителя.

Определение сечения проводника на вводе

Уточнить номинальные показатели можно в компании Энергосбыта или документации к товару. К примеру, номинал автомата на вводе составляет 25 А, мощность потребления – 5 кВт, сеть однофазная, на 220 В.

Подбор сечения осуществляется так, чтобы допустимый ток жил за длительный период был больше номинала автомата. Например, в доме на ввод  пущен медный трехжильный проводник ВВГнг, уложенный открытым способом. Оптимальное сечение – 4 мм2, поэтому понадобится материал ВВГнг 3х4.

После этого высчитывается показатель условного тока отключения для автомата с номиналом 25 А: 1,45х25=36,25 А. У кабеля с площадью сечения 4 мм2 параметры длительно допустимого тока 35 А, условного – 36,25 А. В данном случае лучше взять вводный проводник из меди сечением 6 мм2 и допустимым предельным током 42 А.

Вычисление сечения провода для линии розеток

Сечение кабелей для домашних электроустановок

Каждый электроприбор имеет показатели собственной мощности. Они замеряются в Ваттах и указываются в паспорте либо на наклейке на корпусе. Примером поиска сечения будет линия запитки для стиральной машины мощностью 2,4 кВт. При расчетах учитывается:

• материал провода и способ укладки – трехжильный ВВГнг-кабель из меди, спрятанный в стене;
• особенности сечения – оптимальная величина составляет 1,5 мм2, т.е. понадобится кабель 3х1,5;
• использование розетки. Если подключается только машинка-автомат, характеристик будет достаточно;
• система защиты – автомат, номинальный ток которого 10 А.

Для двойных розеток применяется кабель из меди с сечением 2,5 мм2 и автомат номиналом 16 А.

Подбор сечения для трехфазной линии 380 В с несколькими приборами

Подключение нескольких видов бытовой техники к трехфазной линии предусматривает протекание потребляемого тока по трем жилам. В каждом из них будет меньшая величина, чем в двухжильном. На основании данного явления в трехфазной сети допускается применять кабель с меньшим сечением.

К примеру, в доме устанавливается генератор с мощностью 20 кВт и суммарной мощностью по трем фазам 52 А. На основании значений таблицы выйдет, что оптимальное сечение кабеля – 8,4 мм2. На основании формулы высчитывается фактическое сечение: 8,4/1,75=4,8 мм2. Чтобы подсоединить генератор мощностью 20 кВт на трехфазную сеть 380 В необходим медный проводник, сечение каждой жилы которого 4,8 мм2.

Сечение проводов в домах старой застройки и предельная нагрузка

В многоэтажках советского периода используется алюминиевая проводка. С учетом правильного соединения узлов в распредкоробе, качества изоляции и надежности контактов соединения она прослужит от 10 до 30 лет.

При необходимости подключения техники с большой энергоемкостью в домах с проводкой из алюминия на основе мощности потребления подбирается сечение и диаметр жил. Все данные указаны в таблице.

Ток, А	Максимальная мощность, ВА	Диаметр кабеля, мм	Сечение кабеля, мм2
14	3000	1,6	2
16	3500	1,8	2,5
18	4000	2	3
21	4600	2,3	4
24	5300	2,5	5
26	5700	2,7	6
31	6800	3,2	8
38	8400	3,6	10

Какой кабель выбрать для квартирной проводки

Несмотря на дешевизну алюминиевых проводников, от их применения лучше отказаться. Причина – низкая надежность контактов, через которые будут проходить токи. Второй повод – несоответствие сечения провода мощности современной бытовой техники. Кабель из меди отличается надежностью, длительным сроком эксплуатации.

В квартирах и домах допускается использовать провод с маркировкой:

• ПУНП – плоский проводник с медными жилами в ПВХ-оболочке. Рассчитан на напряжение номиналом 250 В при частоте 50 Гц.

Стоимость ПУНП

• ВВГ/ВВГнг – плоские кабели из меди с двойным ПВХ-покрытием. Применяются внутри и снаружи сооружений, не подвержены возгоранию. Бывают с 2-мя, 3-мя и 4-мя жилами.

Стоимость ВВГ

• NYM – провод из меди для внутренней одиночной линии. Имеет изоляционную ПВХ-оболочку и наружное покрытие, жилы с заземлением и без него.

Стоимость NYM

При выборе количества жил понадобится учесть способность токопроводимости на единицу сечения. В данном случае квартирную сеть лучше сделать из одножильного провода, толщина которого больше. Многожильные элементы можно изгибать многократно, подсоединять на них электроприборы. Качественным будет только кабель с тонкими жилами.

Правильное сечение проводников, учет мощности оборудования и типа сети – важные факторы при организации электролинии. Диаметр кабеля можно несколькими способами вычислить самостоятельно. Основываясь на этих показаниях, легко определить сечение жил по формулам или с помощью таблицы.

Площадь поперечного сечения провода

Как рассчитать площадь поверхности провода? Какова формула площади поперечного сечения? Эта статья ответит на эти и другие вопросы. Продолжайте читать, чтобы узнать, как рассчитать площадь поверхности провода. Кроме того, мы объясним, из чего состоит площадь поперечного сечения провода. Как только вы поймете эти термины, вы сможете рассчитать площадь поперечного сечения провода.

Площадь поперечного сечения провода

Площадь поперечного сечения провода – это площадь круглой или эллиптической плоскости, проходящей через объект под прямым углом к ​​его длине. Провод с круглым поперечным сечением будет иметь площадь, равную диаметру провода, умноженному на угол поперечного сечения. С другой стороны, прямоугольный блок, разрезанный под углом, будет иметь площадь, равную углу его поперечного сечения. Поэтому, когда вы измеряете площадь поперечного сечения провода, вы должны сначала определить его толщину.

Площадь поперечного сечения провода рассчитывается путем деления длины одной стороны на его ширину. Затем вы умножаете две стороны на их квадраты. Например, провод толщиной 3/8 дюйма и шириной 4 дюйма имеет площадь поперечного сечения 0,375 дюйма. Преобразовав эти измерения, вы получите измерение диаметра провода в квадратных дюймах. Затем вы умножаете это значение на 4000, чтобы получить площадь провода.

Какова формула площади поперечного сечения?

При измерении площади поперечного сечения провода вам необходимо знать его диаметр и длину. К счастью, формула площади поперечного сечения довольно проста. Площадь поперечного сечения провода равна квадрату его диаметра, измеренного в милах. Его можно рассчитать, рисуя катанку. Вы также можете найти площадь поперечного сечения провода, возведя его диаметр в квадрат в дюймах.

Чтобы рассчитать площадь поперечного сечения провода, нужно умножить его длину на диаметр. Однако формула предполагает чистый разрез 90 градусов. На самом деле, вы можете получить больший результат, если сделаете разрез под углом 45 градусов. Площадь провода в круге составляет примерно 1000 мил на квадратный дюйм. Многожильные кабели имеют площадь поперечного сечения 4000 мил в квадрате.

Чтобы рассчитать площадь поперечного сечения провода, сначала определите его средний диаметр. Разделите это число на 10. Далее умножьте результат на количество кабелей. Например, отрезок провода диаметром 16 мм нуждается в силе тока 32 ампера. Вы можете округлить до четырех миллиметров для простоты расчетов. Формула площади поперечного сечения провода относится к категории табличных данных.

Что такое площадь поперечного сечения в электричестве?

Площадь поперечного сечения проводника измеряется в мм2. Он равен площади поверхности круга, деленной на радиус объекта. В случае электричества площадь поперечного сечения провода равна площади поверхности круга того же радиуса. Площадь вены всегда будет круглой. При расчете сопротивления диаметр жилы должен быть больше поперечного сечения проводника.

Сопротивление провода — это сложность протекания по нему тока. Длинный провод имеет большее сопротивление, чем короткий, потому что при прохождении электроны сталкиваются с большим количеством ионов. В тонком проводе меньше места для прохождения свободных электронов. Сопротивление и площадь поперечного сечения обратно пропорциональны. Но вы обнаружите, что эта формула сбивает с толку, когда вам нужно учитывать несколько событий.

Какова площадь поверхности провода?

Площадь поверхности провода можно измерить, рассчитав площадь его поперечного сечения. Площадь поверхности одной жилы медной проволоки диаметром 0,20 мм эквивалентна площади поверхности круга радиусом r. Это измерение можно округлить до сотых долей метра. Кроме того, вы можете узнать площадь поверхности цилиндра, сделанного из проволоки в один мм, используя известную формулу.

Проволока большого диаметра имеет большую площадь поверхности, чем проволока малого диаметра. Провода меньшего диаметра обычно измеряются в миллиметрах. В двух словах, провода можно измерять в квадратных единицах или в круговых милах. Площадь поперечного сечения проволоки проще всего рассчитать в круговых милах, а не в квадратных единицах, поскольку шкала измерения диаметра проволоки обратная.

Какой формы площадь поперечного сечения провода?

Площадь поперечного сечения провода равна площади окружности диаметром d и радиусом r. Поскольку диаметр проволоки больше ее толщины, площадь всегда будет больше. Это измерение также полезно для понимания различий между многожильным проводом и сплошным проводом. Площадь поперечного сечения проводов также может быть использована для определения сопротивления.

Чтобы понять формулу, сначала нам нужно определить поперечное сечение. Поперечное сечение — это общая область трехмерного объекта. Например, длинная цилиндрическая труба будет иметь поперечное сечение, представляющее собой концентрическую окружность. Балка будет называться в зависимости от формы ее поперечного сечения. В основном площадь поперечного сечения равна его высоте, ширине и толщине. Калькулятор поперечного сечения даст вам площадь поперечного сечения цилиндра диаметром 10, высотой H и толщиной t1.

Провод может быть круглым или овальным в поперечном сечении. Также возможно эллипсоидальное сечение. Обе проволочные формы имеют центральную талию уже, чем остальные. S-образная проволока имеет гораздо более тонкую стенку и пучок, чем Z-образная проволока. Это означает, что S-образный провод легче согнуть, чем Z-образный. В общем случае площадь поперечного сечения провода будет больше, чем у квадрата.

Площадь поперечного сечения равна диаметру?

Площадь поперечного сечения – это квадрат длины одной стороны проводника. Затем умножьте квадратную длину другой стороны. Например, возьмем прямоугольный проводник толщиной 3/8 дюйма и шириной четыре дюйма. Толщина выражается как 0,375 дюйма. Это эквивалентно 4000 мил. Точно так же ширина, выраженная в дюймах, равна 375 милам. Затем умножьте 375 мил на 4000 мил, чтобы найти площадь поперечного сечения.

Площадь поперечного сечения провода измеряется по формуле: A = 1/pd2, где p — длина в футах. Его диаметр равен площади круга с радиусом r. Площадь поперечного сечения провода n-го калибра равна квадрату его диаметра. Как только вы нашли площадь поперечного сечения провода, вы можете рассчитать средний диаметр провода.

В чем разница между площадью и поперечным сечением.

Размер провода можно измерить, используя площадь и поперечное сечение проводника. Площадь провода относится к пространству, в котором могут проходить медные провода. Важно отметить, что площадь поперечного сечения и диаметр не совпадают. Точно так же многожильный провод имеет большее поперечное сечение, чем сплошной провод. Итак, размер сплошного провода важнее площади его поперечного сечения.

Площадь поперечного сечения провода меньше общей площади его поверхности. Вообще говоря, провода большого диаметра имеют большую площадь поперечного сечения, чем провода малого диаметра. Площадь поперечного сечения провода может быть выражена либо в квадратных единицах, либо в круговых милах. Площадь провода также может быть выражена в шкале калибра. Измерение проволоки в круговых милах более удобно для расчета, поскольку оно устраняет факторы «пи» и d/2 (радиус).

Площадь поперечного сечения провода влияет на его сопротивление. Более широкий провод имеет меньшее сопротивление, чем более тонкий. Следовательно, чем шире площадь сечения, тем меньше сопротивление провода. Чтобы лучше понять это, рассмотрим пример с водопроводной трубой. Чем шире труба, тем больше по ней проходит воды. Поэтому провод с большей площадью поперечного сечения оказывает меньшее сопротивление потоку электрического заряда.

Что такое формула площади?

Какова формула площади поперечного сечения провода и как найти его площадь? Поперечное сечение провода имеет форму круга, но площадь поверхности каждого сечения различается. Провода представляют собой смесь различных материалов, и один тип обычно более плотный, чем другой. Один тип провода многожильный, который представляет собой одножильный провод, скрученный вместе.

Поперечное сечение провода — это двухмерное представление объекта. При разрезании сплошной проволоки на несколько секций двумерные срезы проволоки будут разными. Площадь поперечного сечения известна как SS и измеряется в мм2. Многожильный провод будет иметь большую площадь, чем сплошной провод. Оба типа провода имеют разное сопротивление.

Одним из методов расчета площади поперечного сечения провода является измерение диаметра провода. Это измерение легко. Возьмите длинный кусок проволоки и намотайте его на карандаш так, чтобы «хвосты» плотно прилегали друг к другу. Обязательно используйте полные витки, которые плотно прилегают друг к другу и не имеют зазоров между ними. Вам нужно будет разделить длину сегмента на количество витков, чтобы определить диаметр. Например, если в проводе 11 витков, результирующий диаметр будет 7,5 мм. Затем разделите это число на 11 и получите 0,68 мм.

Как найти площадь поперечного сечения прямоугольного воздуховода

Прямоугольный воздуховод можно разделить на шестнадцать секций. В каждом сечении указана средняя скорость воздуха, проходящего через воздуховод. Площадь поперечного сечения воздуховода можно рассчитать по формуле, представляющей площадь поперечного сечения и скорость воздуха. Площадь поперечного сечения воздуховода прямоугольного сечения равна скорости потока одного кубического метра воздуха в секунду, где V — скорость воздуха.

Площадь твердого тела зависит от его формы и угла между его осью симметрии и плоскостью, в которой оно пересекается. Площадь прямоугольного тела равна площади основания умноженной на его высоту. Площадь поперечного сечения прямоугольного воздуховода равна площади основания плюс его высота. Если вы хотите рассчитать площадь поперечного сечения квадрата, вы должны умножить ширину цилиндра на высоту.

Площадь поперечного сечения воздуховода измеряется в квадратных дюймах, и это значение можно рассчитать по длине и окружности цилиндра. Полученную площадь квадрата затем умножают на радиус цилиндра. Если воздуховод круглый, площадь цилиндра равна p*R2. Это верно как для прямоугольных, так и для овальных воздуховодов, но прямоугольные воздуховоды более точны.

Что означает площадь поперечного сечения проводника?

Площадь поперечного сечения проводника – это площадь поверхности, одинаковая по длине независимо от конфигурации. Его площадь может быть измерена в квадратных милах или в фактическом поперечном сечении проводника. Квадратный мил — это единица измерения, где один мил равен площади квадрата со стороной в 1 мил. Например, 3/8-дюймовый проводник имеет площадь поперечного сечения 3/8 дюйма и ширину 4 дюйма. Следовательно, 3/8-дюймовый проводник имеет ширину 4 дюйма и толщину 3/8 дюйма. Площадь круглого проводника равна 0,375 дюйма. Прямоугольный проводник будет иметь площадь 9квадратных милов, поэтому квадрат со стороной 3/8 дюйма будет иметь площадь поперечного сечения

Кабель представляет собой небольшую трубу. Конфигурация определяет его контур. Например, если разрезать круглый металлический стержень пополам, в поперечном сечении получится два круга определенной толщины. Площадь поперечного сечения проводника (ПС) измеряется в мм2, тогда как площадь жилы круглая. Используя эту формулу, вы можете найти площадь поперечного сечения проводника, умножив радиус жилы на ее окружность, R.

Другое применение площади поперечного сечения в ядерной физике. Эффективный размер ядерного атома определяется поперечным сечением ядра. Площадь поперечного сечения ядерного атома — это площадь круга, разделенного параллельно основанию, и вероятность взаимодействия нейтрона с атомом-мишенью выражается его поперечным сечением. Ядерное деление основано на этом механизме.

Сопротивление и удельное сопротивление | Физика

Цели обучения

К концу этого раздела вы сможете:

• Объясните понятие удельного сопротивления.
• Используйте удельное сопротивление для расчета сопротивления определенных конфигураций материала.
• Используйте термический коэффициент удельного сопротивления для расчета изменения сопротивления в зависимости от температуры.

Зависимость сопротивления от материала и формы

Сопротивление объекта зависит от его формы и материала, из которого он состоит. Цилиндрический резистор на рисунке 1 легко анализировать, и таким образом мы можем получить представление о сопротивлении более сложных форм. Как и следовало ожидать, электрическое сопротивление цилиндра R прямо пропорционально его длине L , подобно сопротивлению трубы потоку жидкости. Чем длиннее цилиндр, тем больше столкновений зарядов с его атомами произойдет. Чем больше диаметр цилиндра, тем больший ток он может пропускать (опять же аналогично потоку жидкости по трубе). На самом деле

R обратно пропорционально площади поперечного сечения цилиндра A .

Рис. 1. Однородный цилиндр длиной L и площадью поперечного сечения A. Его сопротивление потоку тока аналогично сопротивлению трубы потоку жидкости. Чем длиннее цилиндр, тем больше его сопротивление. Чем больше его площадь поперечного сечения А, тем меньше его сопротивление.

Для данной формы сопротивление зависит от материала, из которого состоит объект. Различные материалы оказывают различное сопротивление потоку заряда. Определим удельное сопротивление ρ вещества так, что сопротивление R объекта прямо пропорционально ρ . Удельное сопротивление ρ является внутренним свойством материала, не зависящим от его формы или размера. Сопротивление R однородного цилиндра длиной L

, площадью поперечного сечения A , изготовленного из материала с удельным сопротивлением ρ , равно

[латекс] R = \ frac{\rho L}{A }\\[/латекс].

В таблице 1 приведены репрезентативные значения ρ . Материалы, перечисленные в таблице, разделены на категории проводников, полупроводников и изоляторов на основе широких групп удельного сопротивления. Проводники имеют наименьшее удельное сопротивление, а изоляторы – наибольшее; полупроводники имеют промежуточное сопротивление. Проводники имеют разную, но большую плотность свободного заряда, в то время как большинство зарядов в изоляторах связаны с атомами и не могут свободно перемещаться. Полупроводники занимают промежуточное положение, имея гораздо меньше свободных зарядов, чем проводники, но обладая свойствами, из-за которых количество свободных зарядов сильно зависит от типа и количества примесей в полупроводнике. Эти уникальные свойства полупроводников используются в современной электронике, что будет рассмотрено в последующих главах.

Таблица 1. Удельные сопротивления ρ различных материалов при 20ºC

Материал	Удельное сопротивление ρ ( Ом ⋅ м )
Проводники
Серебро	1. 59 × 10 −8
Медь	1. 72 × 10 −8
Золото	2. 44 × 10 −8
Алюминий	2. 65 × 10 −8
Вольфрам	5. 6 × 10 −8
Железо	9. 71 × 10 −8
Платина	10. 6 × 10 −8
Сталь	20 × 10 −8
Свинец	22 × 10 −8
Манганин (сплав меди, марганца, никеля)	44 × 10 −8
Константан (сплав Cu, Ni)	49 × 10 −8
Меркурий	96 × 10 −8
Нихром (сплав Ni, Fe, Cr)	100 × 10 −8
Полупроводники [1]
Углерод (чистый)	3,5 × 10 5
Углерод	(3,5 − 60) × 10 5
Германий (чистый)	600 × 10 −3
Германий	(1−600) × 10 −3
Кремний (чистый)	2300
Кремний	0,1–2300
Изоляторы
Янтарный	5 × 10 14
Стекло	10 9 − 10 14
Люцит	>10 13
Слюда	10 11 − 10 15
Кварц (плавленый)	75 × 10 16
Резина (твердая)	10 13 − 10 16
Сера	10 15
Тефлон	>10 13
Дерево	10 8 − 10 11

Пример 1.

{-9{-5}\text{m}\end{массив}\\[/latex].

Обсуждение

Диаметр чуть меньше десятой доли миллиметра. Оно приводится только с двумя цифрами, потому что ρ известно только с двумя цифрами.

Изменение сопротивления в зависимости от температуры

Удельное сопротивление всех материалов зависит от температуры. Некоторые даже становятся сверхпроводниками (нулевое сопротивление) при очень низких температурах. (См. рис. 2.)

Рис. 2. Сопротивление образца ртути равно нулю при очень низких температурах — это сверхпроводник примерно до 4,2 К. Выше этой критической температуры ее сопротивление делает резкий скачок, а затем возрастает почти до линейно с температурой.

И наоборот, удельное сопротивление проводников увеличивается с повышением температуры. Поскольку атомы вибрируют быстрее и преодолевают большие расстояния при более высоких температурах, электроны, движущиеся через металл, совершают больше столкновений, что фактически увеличивает удельное сопротивление. При относительно небольших изменениях температуры (около 100ºC или менее) удельное сопротивление ρ изменяется с изменением температуры Δ T , что выражается в следующем уравнении

ρ = ρ ₀  (1 + α

Δ T ),

, где ρ ₀ — исходное удельное сопротивление, а α — температурный коэффициент 0. (См. значения α в Таблице 2 ниже.) Для больших изменений температуры α может варьироваться, или может потребоваться нелинейное уравнение для нахождения ρ . Обратите внимание, что α положительно для металлов, что означает, что их удельное сопротивление увеличивается с температурой. Некоторые сплавы были разработаны специально, чтобы иметь небольшую температурную зависимость. Манганин (состоящий из меди, марганца и никеля), например, имеет α близок к нулю (до трех знаков по шкале в табл. 2), поэтому его удельное сопротивление мало изменяется с температурой. Это полезно, например, для создания эталона сопротивления, не зависящего от температуры.

Таблица 2. Температурные коэффициенты сопротивления α

Материал	Коэффициент (1/°C) [2]
Проводники
Серебро	3,8 × 10 −3
Медь	3,9 × 10 −3
Золото	3,4 × 10 −3
Алюминий	3,9 × 10 −3
Вольфрам	4,5 × 10 −3
Железо	5,0 × 10 −3
Платина	3,93 × 10 −3
Свинец	3,9 × 10 −3
Манганин (сплав Cu, Mn, Ni)	0,000 × 10 −3
Константан (сплав Cu, Ni)	0,002 × 10 −3
Меркурий	0,89 × 10 −3
Нихром (сплав Ni, Fe, Cr)	0,4 × 10 −3
Полупроводники
Углерод (чистый)	−0,5 × 10 −3
Германий (чистый)	−50 × 10 −3
Кремний (чистый)	−70 × 10 −3

Также обратите внимание, что α является отрицательным для полупроводников, перечисленных в таблице 2, что означает, что их удельное сопротивление уменьшается с повышением температуры. Они становятся лучшими проводниками при более высокой температуре, потому что повышенное тепловое возбуждение увеличивает количество свободных зарядов, доступных для переноса тока. Это свойство уменьшения ρ с температурой также связано с типом и количеством примесей, присутствующих в полупроводниках. Сопротивление объекта также зависит от температуры, так как

R ₀ прямо пропорционально ρ . Для цилиндра мы знаем, что R = ρL / A , и поэтому, если L и A не сильно изменяются с температурой, R будет иметь такую ​​же температурную зависимость, как ρ . (Изучение коэффициентов линейного расширения показывает, что они примерно на два порядка меньше типичных температурных коэффициентов удельного сопротивления, поэтому влияние температуры на L and A is about two orders of magnitude less than on ρ .) Thus,

R = R ₀ ( 1 + α Δ T )

is the температурная зависимость сопротивления объекта, где R ₀ — исходное сопротивление, R — сопротивление после изменения температуры Δ

T . Многие термометры основаны на влиянии температуры на сопротивление. (См. рис. 3.) Одним из наиболее распространенных является термистор, полупроводниковый кристалл с сильной температурной зависимостью, сопротивление которого измеряется для получения его температуры. Устройство маленькое, поэтому быстро приходит в тепловое равновесие с той частью человека, к которой прикасается.

Рисунок 3. Эти известные термометры основаны на автоматизированном измерении сопротивления термистора в зависимости от температуры. (кредит: Biol, Wikimedia Commons)

Пример 2. Расчет сопротивления: сопротивление горячей нити накала

Хотя при применении следует соблюдать осторожность и R = R ₀ (1 + α Δ T ) для изменений температуры более 100ºC, для вольфрама уравнения работают достаточно хорошо для очень больших изменений температуры. Каково же тогда сопротивление вольфрамовой нити в предыдущем примере, если ее температуру повысить с комнатной (20°С) до типичной рабочей температуры 2850°С?

Стратегия

Это прямое применение R = R ₀ (1 + α Δ T ), поскольку первоначальная сопротивление филиала была дана R

4904 4979. {-3}/º\text{C }\right)\left(2830º\text{C}\right)\right]\\ & =& {4.8\Omega}\end{массив}\\[/latex].

Обсуждение

Это значение согласуется с примером сопротивления фары в Законе Ома: сопротивление и простые схемы.

Исследования PhET: сопротивление в проводе

Узнайте о физике сопротивления в проводе. Измените его удельное сопротивление, длину и площадь, чтобы увидеть, как они влияют на сопротивление провода. Размеры символов в уравнении меняются вместе со схемой провода.

Нажмите, чтобы запустить симуляцию.

Резюме сечения

• Сопротивление R цилиндра длиной L и площадью поперечного сечения A равно [латекс]R=\frac{\rho L}{A}\\[/latex], где ρ — удельное сопротивление материала.
• Значения ρ в таблице 1 показывают, что материалы делятся на три группы: проводники, полупроводники и изоляторы .
• Температура влияет на удельное сопротивление; для относительно небольших изменений температуры Δ T , удельное сопротивление равно [латекс]\rho ={\rho }_{0}\left(\text{1}+\alpha \Delta T\right)\\[/latex] , где ρ ₀  исходное удельное сопротивление, а [латекс]\текст{\альфа}[/латекс] – температурный коэффициент удельного сопротивления.
• В таблице 2 приведены значения α , температурного коэффициента удельного сопротивления.
• Сопротивление R объекта также зависит от температуры: [латекс]R={R}_{0}\left(\text{1}+\alpha \Delta T\right)\\[/latex], где R ₀ — исходное сопротивление, а R — сопротивление после изменения температуры.

Концептуальные вопросы

1. В каком из трех полупроводниковых материалов, перечисленных в таблице 1, примеси создают свободные заряды? (Подсказка: изучите диапазон удельного сопротивления для каждого из них и определите, имеет ли чистый полупроводник более высокую или более низкую проводимость. )

2. Зависит ли сопротивление объекта от пути прохождения тока через него? Рассмотрим, например, прямоугольный стержень — одинаково ли его сопротивление по длине и по ширине? (См. рис. 5.)

Рис. 5. Встречает ли ток, проходящий двумя разными путями через один и тот же объект, разное сопротивление?

3. Если алюминиевый и медный провода одинаковой длины имеют одинаковое сопротивление, какой из них имеет больший диаметр? Почему?

4. Объясните, почему [латекс]R={R}_{0}\left(1+\alpha\Delta T\right)\\[/latex] для температурного изменения сопротивления R  объекта не так точен, как [латекс]\rho ={\rho }_{0}\left({1}+\alpha \Delta T\right)\\[/latex], что дает температурное изменение удельного сопротивления р .

Задачи и упражнения

1. Каково сопротивление отрезка медной проволоки 12-го калибра диаметром 2,053 мм длиной 20,0 м?

2. Диаметр медной проволоки нулевого калибра 8,252 мм. Найти сопротивление такого провода длиной 1,00 км, по которому осуществляется передача электроэнергии.

3. Если вольфрамовая нить диаметром 0,100 мм в электрической лампочке должна иметь сопротивление 0,200 Ом при 20ºC, то какой длины она должна быть?

4. Найти отношение диаметра алюминиевого провода к медному, если они имеют одинаковое сопротивление на единицу длины (как в бытовой электропроводке).

5. Какой ток протекает через стержень из чистого кремния диаметром 2,54 см и длиной 20,0 см, если к нему приложено напряжение 1,00 × 10 ³ В? (Такой стержень можно использовать, например, для изготовления детекторов ядерных частиц). ? (б) Происходит ли это в бытовой электропроводке при обычных обстоятельствах?

7. Резистор из нихромовой проволоки используется в тех случаях, когда его сопротивление не может измениться более чем на 1,00% от его значения при 20,0ºC. В каком диапазоне температур его можно использовать?

8. Из какого материала изготовлен резистор, если его сопротивление при 100°С на 40,0% больше, чем при 20,0°С?

9. Электронное устройство, предназначенное для работы при любой температуре в диапазоне от –10,0ºC до 55,0ºC, содержит резисторы из чистого углерода. Во сколько раз увеличивается их сопротивление в этом диапазоне?

10. (a) Из какого материала сделана проволока, если она имеет длину 25,0 м, диаметр 0,100 мм и сопротивление 77,7 Ом при 20,0ºC? б) Каково его сопротивление при 150°С?

11. Предполагая постоянный температурный коэффициент удельного сопротивления, каково максимальное процентное уменьшение сопротивления константановой проволоки, начиная с 20,0ºC?

12. Проволоку протягивают через матрицу, растягивая ее в четыре раза по сравнению с первоначальной длиной. Во сколько раз увеличивается его сопротивление?

13. Медный провод имеет сопротивление 0,500 Ом при 20,0°С, а железный провод имеет сопротивление 0,525 Ом при той же температуре. При какой температуре их сопротивления равны?

14. (a) Цифровые медицинские термометры определяют температуру путем измерения сопротивления полупроводникового устройства, называемого термистором (которое имеет α  = –0,0600/ºC), когда оно имеет ту же температуру, что и пациент. Какова температура тела пациента, если сопротивление термистора при этой температуре составляет 82,0% от его значения при 37,0°С (нормальная температура тела)? (b) Отрицательное значение для α может не поддерживаться при очень низких температурах. Обсудите, почему и так ли это, здесь. (Подсказка: сопротивление не может стать отрицательным.)

15. Комплексные концепции  (a) Повторите упражнение 2 с учетом теплового расширения вольфрамовой нити. Вы можете принять коэффициент теплового расширения равным 12 × 10 ⁻⁶ /ºC. б) На сколько процентов ваш ответ отличается от ответа в примере?

16. Необоснованные результаты  (a) До какой температуры нужно нагреть резистор, сделанный из константана, чтобы удвоить его сопротивление при постоянном температурном коэффициенте удельного сопротивления? б) Разрезать пополам? в) Что неразумного в этих результатах? (d) Какие предположения неразумны, а какие предпосылки противоречивы?

Сноски

1. 1 Значения сильно зависят от количества и типов примесей
2. 2 Значения при 20°C.
