Кабель для розеток. Выбор и прокладка | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Розеточные группы — основная часть организации энергоснабжения любого дома. Многообразие подключаемых к сети бытовых приборов привело к тому, что розеток нужно много, и быть они должны буквально во всех помещениях. А для того чтобы все функционировало в нормальном режиме необходимо правильно подобраться сечение кабеля, а так же защитно-коммутационную аппаратуру.

Выбор кабеля для подключения розеток

Нужно учитывать, что какой кабель для розеток будет выбран, такой получится и надежность системы. Бытовые электроприборы серьезно различаются по мощности, поэтому при выборе сечения кабеля стоит руководствоваться следующими рекомендациями:

1. Определить мощные энергопотребители мощностью от 1кВт и выше, которые могут работать продолжительное время (стиральная машина, кондиционеры, духового шкафа варочная панель и пр. ). Такие электроприборы должны иметь индивидуальную розетку, которая подключается напрямую из распределительного щита. Сечение кабелей для таких устройств подбирается индивидуально исходя из их мощности. Так для питания стиральной машины или духового шкафа мощностью до 3,5 кВт (~16A) подойдет медный кабель с сечением жил 2,5 мм² (например, можно использовать ВВГ-Пнг 3х2,5), а для варочной панели, мощность которой составляет 7-8 кВт (~32-37A) рекомендуется использовать такой же кабель, но уже сечением 6 мм² (например ВВГ-Пнг 3×6).
2. Остальные потребители в квартире или доме будут подключаться к общим розеточным группам. Для таких групп рекомендуется использовать кабели с медными токопроводящими жилами сечением 2,5 мм².

Как видно, выбор сечения жил кабеля напрямую зависит от мощности электроприборов, которые в дальнейшем будут подключаться.

Способы прокладки кабеля

Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т. п.). Оба способа имеют свои плюсы и минусы:

Скрытый монтаж. Монтаж кабеля в штробе стен или в слое подготовки пола является оптимальным вариантом для жилых помещений, строительные конструкции которых выполнены из негорючих материалов. При таком способе прокладки кабель для розеток будет скрыт и не станет портить интерьер. Стоит отметить, что прокладка кабеля за подвесными потолками, так же является скрытой и в зависимости от группы горючести материалов, применяемых при изготовлении потолков, прокладку кабеля следующим производить следующим образом:

• подвесные потолки группы горючести Г1 – в неметаллических трубах и коробах;
• подвесные потолки группы горючести Г2 – в неметаллических трубах и коробах со степенью защиты IP4X;
• подвесные потолки группы горючести Г3 и Г4 – в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.

Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.

Открытый монтаж кабеля.Не всегда есть смысл прятать кабель. Например, если нужно пустить небольшой участок трассы в квартире со свежим ремонтом или произвести разводку в срубе. Оптимальным вариантом в таком случае является прокладка кабеля (провода) в пластиковом коробе или же на специальных изоляторах. Стоит отметить, что по сгораемым конструкциям допускается открытая прокладка не распространяющим горение одиночным кабелем сечением не более 6 мм².

Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS.

Защита кабеля от перегрузок

Одновременное использование нескольких мощных бытовых электроприбор подключенных в одной комнате могут вызвать перегрузку вашей электрической сети. Это может привести к перегреву мест соединений и последующему пожару. Чтобы этого не произошло, следует применять автоматические выключатели (АВ), которые и обеспечиваю защиту кабеля от перегрузок. Номинал АВ выбирается наименьшим по расчетным или номинальным токам электроприемников, но таким образом, чтобы он не отключался при кратковременных перегрузках (пусковые токи, токи при самозапуске и т. п.). Так для общих розеточных групп рекомендуется использовать автоматический выключатель номиналом 16А (максимально-допустимый ток, подключаемый к одной розетке группы), варочной панели мощностью 7 кВт – 32А и т.д.

Кроме того, для защиты от перегрузки могу использоваться дифференциальные автоматические выключатели, которые так же обеспечивают защиту от поражения электрическим током вследствие повреждения электропроводки или неисправности электроприбора.







Сечение кабеля для розеток в квартире, какой марки выбрать, нормы ПУЭ

Ремонт в доме, при котором производится замена старой электропроводки, либо строительство своего дома, требует некоторых знаний в области электричества. Причиной пожара часто служит именно электропроводка.

Желание сэкономить, самонадеянность могут нанести непоправимый вред не только имуществу, но и жизни человека. Поэтому прежде чем покупать и устанавливать электрический кабель, необходимо произвести ряд действий и расчетов, в том числе определить сечение кабеля для розеток.

Почему именно розеток? Они являются основными потребителями, если не брать во внимание специальные устройства, подключаемые через автоматы.

Как рассчитать будущую нагрузку

Расчет нагрузки осуществляется по устройству, обладающему наибольшей мощностью.

Современные домашние сети имеют разделенное питание по категориям. Так, линия освещения запитывается от отдельного автомата, розетки общего назначения – от своего, например, мощная печь будет иметь свою, отдельную линию.

Если такая схема реализована, тогда стоит рассчитать кабель для каждой категории. Так, для освещения без мощных уличных прожекторов и специализированных фотолабораторий достаточно взять медный провод сечением 1,5 мм2.

Для розеток потребуется кабель сечением минимум 2,5 мм2, а для более мощных приемников необходимо воспользоваться специальными таблицами, в которых учитывается не только материал проводника, но и способ прокладки, температура окружающего воздуха и другие особенности.

Кабель какой марки выбрать для розеток

Кабельная индустрия разрабатывает все новые виды кабелей, поэтому становится понятна растерянность человека перед таким выбором. Так какой кабель выбрать для розеток?

Все кабели условно можно разбить на три категории изготовления:

• ТУ;
• ГОСТ;
• иностранного происхождения.

ТУ – технические условия разрабатываются разработчиком, изготовителем или заказчиком для установки требований для этого изделия.

Они не должны противоречить ГОСТ, но и не обязаны строго соблюдать требования последних. Благодаря этому качество у таких изделий может сильно отличаться от ГОСТ.

Например, сечение проводника, указанного на маркировке, может быть меньше, а вместо меди использоваться его сплав.

В начале ГОСТ существовал только в Советском Союзе, позднее его принял ряд других стран. Отличается от ТУ более строгими требованиями. К последней категории относится продукция, выпускаемая в других странах, не поддерживающих ГОСТ.

Из-за обилия технической документации и стандартов невозможно описать все существующие варианты, остановимся лишь на самых распространенных.

Кроме того, кабели различаются по назначению:

• силовые;
• связи;
• радиочастотные;
• управления и другие.

Нас будут волновать только силовые.

Кабель марки ВВГ

Если выбирать кабель для розеток, то он должен быть силовым, то есть выдерживать напряжение до 1 000 В частотой 50 Гц – некоторые 100 Гц – или 1 500 В постоянного тока. Хорошими характеристиками обладает кабель ВВГ.

Маркировка указывает на материал изоляции, буква В – поливинилхлорид (ПВХ). Буква Г показывает, что кабель не обладает дополнительной защитой (Г – ГОЛЫЙ) кроме изоляционных оболочек. Может быть многожильным или одножильным. В последнем случае к маркировке добавляется ОЖ. Например, ВВГ 1*2,5(ож)-0,66.

Может использоваться как в однофазной сети, тогда кабель состоит из двух или трех жил, так и в трехфазной, при этом он состоит из трех – пяти жил.

Дополнительные жилы нужны для подключения земли и нулевого провода в трехфазной сети.

Как правило, оболочка нулевого провода окрашивается в голубой, а заземляющего проводника — в желто-зеленый цвет.

После буквенной маркировки идут цифры: первая указывает на количество жил, вторая – сечение проводника. Для экономии материала и удешевления кабеля нулевой и заземляющий проводник могут делать сечением на ряд меньше.

Например, если основные жилы идут сечением 2,5 мм2, то защитные проводники могут иметь только 1,5 мм2. В этом случае к цифровой маркировке добавляется +1.

Кабель марки ВВГнг

Приставка «нг» указывает на дополнительную характеристику – пониженную горючесть («нг» – негорючий). Таким свойством обладает внешняя оболочка, выполненная из особого пластиката.

Такой материал защищает кабель от небольшого возгорания, либо, наоборот, не дает возможности огню, возникшему во время короткого замыкания или перегрева, выйти за пределы кабельной оболочки. Используют при прокладке по горючим материалам, например, дереву.

Кабель марки ВВГнг-LS

Это улучшенный вариант предыдущего типа. «LS» (low smoke – изоляция при горении с пониженным дымовыделением) в переводе означает мало дыма, что дает гарантию минимальной загазованности в случае возгорания.

Может использоваться во всех помещениях кроме социальных. Поэтому для дома это идеальный вариант. Вопрос может упираться только в цену. Хотя сами по себе ВВГ – это один из доступных видов в смысле финансов.

Кабель марки ВВГнг FR-LS

Это еще более улучшенный и безопасный вид ВВГ. Отличается он специальной обкладкой каждой жилы слюдяным покрытием. «FR» ( fire resistant) – огнеустойчивый, можно использовать для групповой прокладки.

Даже при высоких температурах жилы изоляции не плавятся и проводники не соприкасаются. Это предотвращает короткое замыкание внутри кабеля.

Поверх жил наносится слой пластиката с пониженным содержанием дыма при горении.

Кроме того, этот кабель имеет бронирование из медных лент толщиной не менее 0,1 мм или медной сетки. Все это изолируется ПВХ. Такая конструкция делает этот кабель очень надежным и может использоваться во взрывоопасных помещениях вплоть до класса В-1.

Кабель марки NYM

Если брать иностранный вариант, то похожим можно назвать NYM. Это немецкое производство похоже по своим качествам с ВВГнг FR-LS.

Особенностью является наполнение пространства между изолированными проводниками и оболочкой мелонаполненной резины. Она, как и слюда, предотвращает слипание проводников при перегреве, предотвращая замыкание.

Содержащийся мел препятствует распространению огня и появлению большого количества дыма. Надо отметить, что по сравнению с ВВГ этот вид более гибкий, но и требует более высокую температуру при укладке – не ниже -5 ºС. В маркировке могут добавляться буквы J или O, свидетельствующие о наличии заземляющего и нулевого провода соответственно.

Какое сечение кабеля для розеток

Пришло время поговорить о том, какое сечение кабеля для розеток должно быть. Сначала разберемся в самом термине. Под сечением подразумевается площадь поперечного разреза токопроводящей жилы.

Для определения этого значения пользуются формулой определения площади круга:

1. где π – постоянная и составляет примерно 3,14;
2. r – радиус, получается делением диаметра на 2.

Чтобы определить сечение провода для розеток в квартире следует принять во внимание следующие особенности:

1. вид прокладки;
2. мощность нагрузки;
3. материал проводника;
4. особенности изоляции.

От того, как уложен кабель будет зависеть его нагрев. Так, спрятанный в стене и изолированный от нее теплоизолятором провод будет сильнее нагреваться, чем тот, который проложен в кабель-канале на поверхности.

Также нагрев напрямую зависит от температуры окружающей среды. При высоких температурах может потребоваться использовать кабель с большим сечением, чем, если бы температура была нормальной.

При выборе, какое сечение провода нужно для розеток, обращают внимание на самые мощные устройства и время их работы. Обычно провод для розетки выбирают в пределах 2,5 мм2 на фазу. По таблице нагрузок видно что медный кабель такого сечения способен выдержать 25 Ампер нагрузки что дает возможность подключать электроприборы мощностью до 5,5 кВт.

Справка! Нужно понимать что для кабеля сечением 2.5 мм2 допустимый ток в 25 Ампер это предельная нагрузка на которую он может быть максимально нагружен (КРАТКОВРЕМЕННО). Длительная работа в таком режиме НЕ предусмотрена.

Однако стоит учитывать, что если одно электрическое устройство имеет примерно такую мощность, то подключение других приборов будет чрезмерным.

Медные проводники более дорогие и если их заменить алюминиевыми, то сечение должно быть на один шаг выше. Объясняется это большим сопротивлением алюминия, а значит, меньшей его пропускной способностью.

Однако в современных нормативных документах сказано, что внутри домов должны применяться именно кабели с медными жилами.

Качество изоляции играет свою роль. Кабели с качественной изоляцией позволяют пропускать больший ток без риска быть поврежденными.

Вывод! Для обычных розеток выбираем кабель сечением 2.5 мм2. Для более мощных потребителей (плита, духовка, нагреватель) в зависимости от расчета, может быть и 4 мм2 и 6 мм2. Для сети освещения достаточно кабеля сечением – 1.5 мм2.

Форма кабеля и способы его прокладки

После того как было выбрано сечение кабеля для розеток, выбирают его форму. По форме они бывают:

• круглыми;
• плоскими;
• треугольными;
• пятиугольными.

Последние два относятся к трехфазным и имеют большое сечение, поэтому их можно не брать в расчет.

Для плоских нужны более широкие посадочные места, но глубина залегания у них меньше, чем у круглых, это бывает выгодно, когда штробы делают в прочном материале.

Другая особенность плоских кабелей – большая гибкость по узкой стороне, особенно если кабель одножильный.

Есть такое правило: радиус изгиба одножильного кабеля должен быть не менее 10 его радиусов, в то время как у многожильных эта требовательность снижается до 7,5 радиусов. Немецкие многожильные NYM способны изгибаться при 4 радиусах.

Какой кабель использовать для розеток на кухне

По современным меркам кухня является вторым электропотребителем после электрических котлов. Мощные плиты, посудомоечная машина, различные водонагреватели — все это сильно нагружает сеть.

Сюда можно отнести повышенную влажность от приготовляемой пищи, загрязнения, повышенную температуру. Поэтому кухню лучше подключать отдельным кабелем. Причем в этом кабеле, кроме нулевой жилы, должен быть провод заземления.

Почему нельзя использовать в качестве заземления нулевой провод? Тому есть несколько причин.

При обрыве нулевого провода электрический ток, проходя через потребителей, попадает в оборванный проводник и остается на нем, во время прикосновения к нему человек получает электрический удар.

Другая причина заключается в том, что нулевой провод может иметь большое сопротивление, так как заземлитель может находиться на большом удалении от этого места, что также способствует скоплению электрического заряда.

Заземление, напротив, устанавливают возле жилья, и подключенные к нему проводники надежно защищают человека от поражения током.

Какой провод нельзя использовать для розеток

Для розеток нельзя использовать кабель с одинарной изоляцией или без заливки жил, по сути, это уже не кабель, а провод. Связано это с техникой электро — и пожаробезопасности.

Рассмотрим несколько таких вариантов.

Провод ШВВП и ПВВП

Указанные шнуры или провода широко используются в качестве переносок или шнуров подключения, но для стационарного использования не подходят. Все дело в горючем материале, из которого они сделаны.

Провод ПУНП

Как было сказано в начале статьи, требования ТУ могут сильно отличаться от требований ГОСТ. Провод ПУНП изготовлен по ТУ.

У него занижены значения сечения и изоляции. Проверить сечение можно с помощью штангенциркуля и приведенной выше формулы. Поэтому этот провод для розетки совсем не подходит, даже если взять большее сечение.

Провод ПВС

Этот провод обладает неплохими характеристиками, и все же он не предназначен для прокладки сети.

Максимальная температура, которую он может выдерживать, составляет +70 ºС против +90 ºС у кабелей.

Малый срок службы до 6 лет против почти 30 лет у кабеля ВВГ. Да и в самой маркировка буква «С» указывает, что это соединительный провод.

Какой автомат установить на розетки

Автомат должен защищать провода и кабели, что находится под его контролем, а точнее которые к нему подключены. И выбираться автоматический выключатель должен по наименьшему сечению кабеля на участке сети.

Например если имеется участок с такой схемой: автомат – кабель 4 мм2 – кабель 2.5 мм2 – кабель 1.5 мм2 то автоматический выключатель должен выбираться по пропускной способности провода 1.5 мм2.

Для кабеля сечением 2.5 мм2 устанавливают автомат на 16 Ампер (с характеристикой «C» или «B»).

Из этого следует, что все защищаемые устройства должны быть согласованы между собой. Нельзя подключать потребитель большей мощности, чем могут выдержать розетка и провод.

Отсюда вывод, при правильном подключении автомат выбирают по току, который может безопасно протекать по кабелю. Допустимый ток определяется по таблицам в ПУЭ.

Причем автомат всегда подгоняют в меньшую сторону, если есть различия между пропускной способностью кабеля и расцепителем автомата.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



ПУЭ. Раздел 7. Электрооборудование специальных установок.

7.1.32. Внутренние электропроводки должны выполняться с учетом следующего:

1. Электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ.

2. К одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более 5 этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты.

3. В жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других вну-тридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или отдельных групповых щитков, питаемых от ВРУ. Присоединение этих светильников к этажным и квартирным щиткам не допускается.

4. Для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным светом.

5. Питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями.

7.1.33. Питающие сети от подстанций до ВУ, ВРУ, ГРЩ должны быть защищены от токов КЗ.

7.1.34. В зданиях следует применять кабели и провода с медными жилами [До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами.].

Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм² и более.

Питание отдельных электроприемников, относящихся к инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т.п.), может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 мм².

В музеях, картинных галереях, выставочных помещениях разрешается использование осветительных шинопроводов со степенью защиты IP20, у которых ответвительные устройства к светильникам имеют разъемные контактные соединения, находящиеся внутри короба шинопровода в момент коммутации, и шинопроводов со степенью защиты IP44, у которых ответвления к светильникам выполняются с помощью штепсельных разъемов, обеспечивающих разрыв цепи ответвления до момента извлечения вилки из розетки.

В указанных помещениях осветительные шинопроводы должны питаться от распределительных пунктов самостоятельными линиями.

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.


Таблица 7.1.1 Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях.

Наименование линий	Наименьшее сечение кабелей и проводов с медными жилами, мм2
Линии групповых сетей	1,5
Линии от этажных до квартирных щитков и к расчетному счетчику	2,5
Линии распределительной сети (стояки) для питания квартир	4

7.1.35. В жилых зданиях прокладка вертикальных участков распределительной сети внутри квартир не допускается.

Запрещается прокладка от этажного щитка в общей трубе, общем коробе или канале проводов и кабелей, питающих линии разных квартир.

Допускается не распространяющая горение прокладка в общей трубе, общем коробе или канале строительных конструкций, выполненных из негорючих материалов, проводов и кабелей питающих линий квартир вместе с проводами и кабелями групповых линий рабочего освещения лестничных клеток, по-этажных коридоров и других внутридомовых помещений.

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный – L, нулевой рабочий – N и нулевой защитный – РЕ проводники).

Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.

Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.

Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто – в каналах строительных конструкций, замоноличенных трубах; открыто – в электротехнических плинтусах, коробах и т.п.

В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.

В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замо-ноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализа-ционной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов[Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.] – в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей. Открытая прокладка проводов в этих помещениях не допускается.

В кухнях квартир могут применяться те же виды электропроводок, что и в жилых комнатах и коридорах.

7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей.

В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.

В саунах для зон 3 и 4 по ГОСТ Р 50571.12-96 “Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 703. Помещения, содержащие нагреватели для саун” должна использоваться электропроводка с допустимой температурой изоляции 170^oC.

7.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2.

7.1.42. Через подвалы и технические подполья секций здания допускается прокладка силовых кабелей напряжением до 1 кВ, питающих электроприемники других секций здания. Указанные кабели не рассматриваются как транзитные, прокладка транзитных кабелей через подвалы и технические подполья зданий запрещается.

7.1.43. Открытая прокладка транзитных кабелей и проводов через кладовые и складские помещения не допускается.

7.1.44. Линии, питающие холодильные установки предприятий торговли и общественного питания, должны быть проложены от ВРУ или ГРЩ этих предприятий.

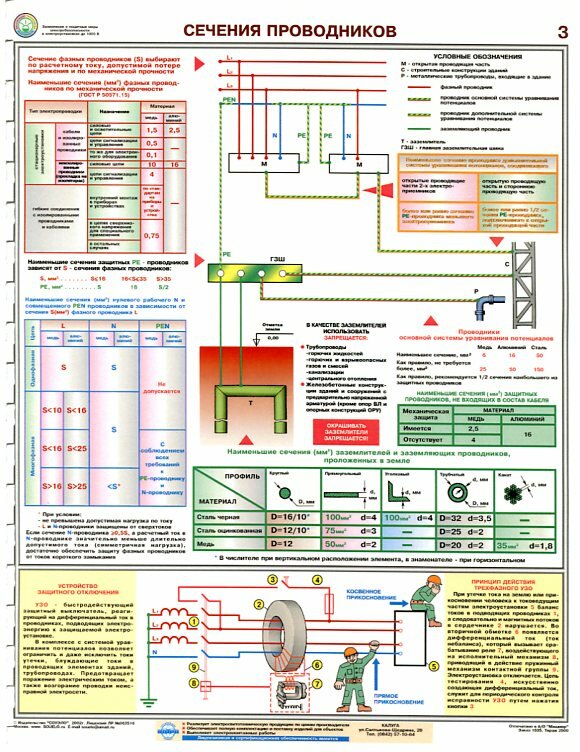

7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ.

Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок, должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.

Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм² по меди и 25 мм² по алюминию, а при больших сечениях – не менее 50% сечения фазных проводников.

Сечение PEN проводников должно быть не менее сечения N проводников и не менее 10 мм² по меди и 16 мм² по алюминию независимо от сечения фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм², 16 мм² при сечении фазных проводников от 16 до 35 мм² и 50% сечения фазных проводников при больших сечениях.

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм² – при наличии механической защиты и 4 мм² – при ее отсутствии.

Как самому проложить новую электропроводку в доме

Итак, вы решили заменить в доме проводку – старую на новую. С чего лучше начать? Прежде всего, нужно определиться: можно сменить проводку полностью – первый вариант, или же воспользоваться старой, и уже от нее провести дополнительные розетки и выключатели – второй вариант. Последний вариант проще, быстрее и дешевле (но не факт, что надежнее).

Поэтому рассмотрим первый вариант. Для начала нужно составить проект (который желательно согласовать в Энергонадзоре).

Запитать дом можно несколькими способами. Например, все комнаты будут подсоединены к электросчетчику через один автомат, розетки – соответственно через другой, а можно (и это наиболее правильно) каждую комнату запитать через отдельный автомат. Автоматы будут сгруппированы на щитке возле счетчика. Плюс этого варианта состоит в том, что в случае неисправности или другой необходимости можно обесточить любую из комнат, в то время как все остальные будут подключены.

В каждой комнате можно  прямо на стенах нарисовать крестики, где удобнее всего расположить электрозетки и выключатели.  По новому стандарту выключатели устанавливаются на уровне 80-90  сантиметров от пола, но лучше всего на уровне опущенной руки (опять-таки для удобства). Обратите внимание, чтобы они не оказались за шкафом или под ковром. Розетки устанавливаются примерно в 30 сантиметрах от пола.

А вообще, лучше руководствоваться правилом – располагать розетки и выключатели таким образом, чтобы ими было удобно пользоваться всем членам вашей семьи. Например, если у вас выделено место для глажки белья,  то устанавливать розетку на высоте 30 см от пола не имеет смысла, лучше установить ее в таком месте, и на таком уровне, чтобы вам было комфортно ею пользоваться.

На розетках не экономьте. В каждой комнате их можно установить по 2-3  и более, они не испортят интерьер комнаты. На кухне розетки необходимо устанавливать над разделочным столом, но не непосредственно над плитой или мойкой.

Теперь пройдитесь по комнатам и подсчитайте, сколько получилось  «точек» – крестиков. Для каждой такой точки необходимо приобрести коробку, в которой и будут размещаться розетки и выключатели. Не забудьте предусмотреть – сколько выключателей и розеток необходимо приобрести двойных и одинарных, а также розеток с заземлением и без заземления (как правило, приборы, используемые на кухне и в ванной комнате, требуют заземления, а в ванной, кроме того, лучше использовать розетки с закрывающимися крышками).

Теперь поговорим о соединительных проводах.  Провод лучше использовать медный многожильный с двойной изоляцией, например ВВГ. К розеткам подводится провод сечением не менее 2,5 мм², а к заземляющим розеткам – тройной провод того же сечения. Провод на освещение выбирается  сечением 1.5 мм2.

ВАЖНО: провод на освещение и для розеток тянуть отдельно от распределительной коробки. На мощные стационарные электроприборы – электроплита, стиральная машина также нужно проложить отдельные провода с заземлением. Электроплита или электродуховка подсоединяются проводом сечением не менее 4 мм².

Далее нам также понадобятся распределительные коробки, устанавливаемые в каждой комнате.  Как мы уже определились, от пускового автомата магистральный провод будет идти отдельно в каждую комнату к распредкоробке. Прикиньте приблизительно, какие электроприборы будут располагаться в комнате, и определите их суммарную мощность. От этого будет зависеть, какого сечения магистральный провод нам прокладывать от щитка к распредкоробке. Обычно, магистральные провода берутся сечением 2,5 мм². Этого  вполне достаточно, чтобы запитать комнату суммарной мощностью не менее 3 кВт. На современную кухню, где энерговооруженность очень высокая – микроволновая печь, электрочайник, холодильник, утюг, электродуховка,  и другие  электрические приборы – магистральный провод должен быть сечением 4 – 6 мм²,   а если на кухне установлена еще и электропечь  – то сечение провода выбирается согласно ТУ, указанным в документации на электропечь.

Итак, мощность рассчитана, сечения проводов определены. Теперь необходимо рассчитать длину проводов от каждой распредкоробки и маршрут их прокладки к установленным пускателям на электрощите. Провод необходимо брать длиной  на 1-2 метра больше от расчётного, чтобы его хватило цельного на всю длину прокладки. Категорически запрещено использовать магистральные провода, составленные из кусочков.

Чтобы проложить провод, нужно под него проштробить стену (т.е. сделать канавку) такой глубины, чтобы в нее свободно можно было вложить провод.  Если намечается установить подвесной потолок, то магистральные провода, предварительно заключенные в гофрированную трубу,  можно проложить по потолку, закрепив их хомутиками.  Не забудьте  подписать каждый провод (присоединить с помощью скотча бирки) – от какого автомата и в какую комнату он будет проложен. Так вам легче будет ориентироваться при подсоединении.

Следующий этап – нарисовать на стене пути прокладки проводов  от распредкоробки к розеткам, светильникам и выключателям. Заодно вычисляем длину проводов каждого сечения, не забывая делать допуски  в 1м. Укладываются провода в заранее подготовленые канавки. Предварительный допуск проводов, заведенных в распредкоробки, розетки, выключатели должен быть не менее 20 см. В обязательном порядке на концы проводов прикрепляем бирочки с указанием того, откуда идёт провод. В дальнейшем это на 90% сократит время при определении проводов,  какой с каким соединять.

Уделите особое внимание методу подсоединения проводов в распредкоробке. От этого будет зависеть надежность работы, как самих электроприборов, так и  обеспечение пожарной безопасности вашего жилья.

Обратите внимание, что жилы электропроводов разного цвета. Весьма важно определиться каким цветом провод вы подсоедините к фазе, а каким – к нулю.    Как известно, ток течет по двум проводам – по одному проводу он течет к электроприбору, а по второму – от прибора. Провод, ток по которому направляется к прибору – это фаза, а другой, соответственно – ноль. Определить фазу можно с помощью отвертки-индикатора (лампочка будет гореть). Какая разница, где ноль, а где фаза?  Дело в том, что выключателем будет разрываться фаза, и сделано это именно для того, чтобы щелкнув выключателем, мы могли спокойно ковыряться в светильнике. В двужильном проводе  провод синего цвета принято подсоединять к нулю (шина N в электрощите), тогда будем считать, что на протяжении всего процесса соединения (и соответственно соединять синий с синим) синий провод у нас будет ноль. Фаза всегда подходит к выключателю. Коричневый же провод подсоединяем к  фазе, а стало быть, и весь провод на протяжении всего соединения также будет соединен с фазой. Этот провод будет идти через выключатели на светильники.

Если провод тройной, то средний провод – желтый с зеленой полосой, будем считать заземлением, и подсоединяться он будет к заземлению (шина PE в электрощите).

Все провода от розеток, светильников и  выключателей должны сходиться в распредкоробке. Именно в распределительной коробке и будут находиться все возможные соединения. Например, в распределительную коробку заходит магистральный провод с тремя жилами – фаза, ноль и земля. Проложенный от розетки провод мы подсоединяем к магистральному: синий – ноль, желтый – земля, коричневый – фаза. От светильника также идет двойной провод к распредкоробке. К ней же подходит и провод от выключателя. Коричневый провод от выключателя мы подсоединяем к магистральному проводу коричневого цвета, а синий – ноль от магистрального провода мы подсоединяем к синему, который идет от светильника. Синий провод от выключателя мы подсоединяем напрямую с коричневым от светильника. Таким образом, все соединения  расположены в одном месте, что очень удобно (при обслуживании). Посоветовать здесь можно только одно: выбирайте распредкоробки достаточного размера для размещения в них всех соединений. Розетки между собой  можно подсоединять  проводом  одной марки и одинакового сечения, последовательно  от одной  к другой, за исключением случаев,  когда к розетке будет стационарно подключен особо мощный электроприбор – электродуховка, электропечь или какой-либо другой, требующий согласно ТУ отдельного подключения.

Теперь переходим к электрощиту. В нем мы должны установить пусковые автоматы. Автоматы выбираются на ток срабатывания в зависимости от нагрузки. Для комнаты суммарной мощностью 3 кВт достаточно 10 А. Для кухни с повышенной энергоемкостью – 15 – 20 А.  Но лучше всего в каждом конкретном случае получить консультацию у специалиста – электрика. Устанавливаются автоматы на так называемую «динрейку». После установки верхние клеммы автоматов соединяются с  фазным выходом счётчика и перемычками между собой сечением того провода, который подходит к счетчику. К нижним клеммам автоматов подсоединяем  коричневые провода от магистральных линий, а синие к шине N, к которой подключен «ноль» от счетчика. Эта шина устанавливается в электрощите. Так же в электрощите  устанавливается шина PE для  заземления, к которому будут подсоединены жёлтые провода с зелёной полосой. В настоящее время появилось много электрощитов разной формы и разных размеров. Поэтому, если у вас достаточно свободного места, то все соединения можно  расположить в одном электрощите  надёжно и красиво. Есть смысл  поставить общий реле напряжения сразу после счётчика. Благо, сейчас таких реле  великое множество – с цифровой индикацией входящего напряжения,  и кроме того выполняющих функцию защиты всего дома, как от превышения напряжения на вводе в дом, так и от понижения напряжения, и даже с возможностью ручной настройки этих параметров.

В число полезных защитных устройств можно отнести и такой прибор как УЗО – устройство защитного отключения. Но о нём  мы поговорим в следующем руководстве.

Что еще можно посоветовать? Если вы живете в многоэтажном доме и ваш электросчетчик расположен в общем электрощите на лестничной площадке, то в квартире лучше установить отдельный электрощит, как описано выше.

Подытожим:

• электротехнические работы начинаются одними из первых (выдалбливание углублений под коробки для розеток, выключателей, распредкоробок,  штробление  канавок для  проводов) и заканчиваются  так же одними из последних (установка светильников, розеток  и другой фурнитуры).
• при выборе розеток обратите внимание на способ крепления проводов. Во многих импортных розетках  используется специальное зажимное устройство,  в которое просто  всовывается провод. Такие розетки удобны в монтаже, и выдерживают значительные нагрузки.
• в одном блоке можно вместе размещать как розетки, так и выключатели.
• для ванной комнаты  лучше предусмотреть установку отдельного УЗО с расчетным током утечки 10 мА.
• если  Вы  не решаетесь самостоятельно заниматься электропроводкой, то все электротехнические работы  доверяйте  квалифицированным специалистам или организациям, имеющим  соответствующие лицензии.

Материалы, близкие по теме:

Кабель для гаража – обзор марок, подбор сечения, особенности монтажа

Как бы то ни было, но иметь электричество в таком полезном и многофункциональном месте необходимо. Всегда найдется ситуация, когда просто необходимо включить свет или использовать розетку. Поэтому стоит задуматься о подключении своего гаража к электрической сети.

Выбор кабеля для гаража

Прежде чем покупать нужное количество кабеля для подключения гаража к сети, следует провести предварительные расчеты, чтобы четко понимать, какой кабель подойдет для гаража. Неплохо бы иметь у себя электротехнический проект или хотя бы схему.

Выбор сети: 220 или 380 вольт

При монтаже электропроводки можно использовать либо кабели с алюминиевыми жилами, либо с медными. Еще важным нюансом является то, какая именно сеть вам потребуется – однофазная (220 вольт) или трехфазная (380 вольт).

Если в гараже предполагается лишь система освещения и минимальные работы с электрическим инструментом, то подойдет кабель 220 вольт, то есть двухжильный кабель – фаза, ноль.

Если вы планируете сейчас или в процессе эксплуатации гаража, устанавливать какие-то инструменты с мощными двигателями и высокой токовой нагрузкой, и не планируете переплачивать в дальнейшем за дополнительные работы, то рекомендуется сразу проводить кабель 380 вольт, то есть 4 жилы – фаза 1, фаза 2, фаза 3 и ноль.

Практическая разница между 220 и 380 В объясняется в видео ниже:

Обзор марок кабеля для гаража

1.Кабель для подключения вашего гаража может быть алюминиевым, наилучшим решением для подключения гаража будет СИП. СИП расшифровывается как Самонесущий Изолированный Провод. Плюсы использования СИП

• Неприхотливость
• Устойчивость к перепадам температур
• Устойчивость к воздействию солнечных лучей.
• Цена по сравнению с аналогами из меди
• Доступность, так как СИП очень распространен
• Можно не использовать дополнительных тросов для натяжки, так как кабель самонесущий

Полезно!
Больше информации по проводу СИП вы можете прочитать в нашей статье – Применение провода СИП

Минус в том, что алюминий уступает меди в качестве проводимости тока и устойчивости к нагрузкам. Можно перегреть и кабель начнет «сыпаться». СИП подходит наилучшим образом по соотношению цена и качество, надежность и простота монтажа.

ДЛЯ СПРАВКИ. СИП состоит из большого количества алюминиевых жил, что делает его достаточно эластичным, насколько это может себе позволить алюминиевый провод.

2. Кроме алюминиевого можно использовать медный кабель, который также имеет, как и положительные стороны по сравнению с алюминием, так и некоторые нюансы.

Итак, какой кабель использовать для подключения гаража, если выбирать из проводов с медными жилами?

Кабель может быть, как одножильным, так и многопроволочным, однако следует учесть, что для воздушного ввода все-таки лучше использовать все-таки многопроволочный кабель, так как он более эластичен.

По защите же кабеля можно сказать следующее, даже если кабель в двойной оболочке, изоляция прорезинена, то все равно экономить на броне проводе или хотя бы пластиковом гофрированном рукаве не стоит. Причиной тому воздействие солнечных лучей и погодных эффектов, а так кабель прослужит намного дольше.

Одной из лучших альтернатив алюминиевой проводке является медный провод. Наиболее подходящим для гаража несомненно является ВВГ. Данный тип кабеля получил наибольшее признание, и наиболее распространен для данной цели.

Кабель состоит из  однопроволочных или многопроволочных (при сечении >16мм2) жил, которых может быть до 5 штук включительно. Имеет виниловую защитная изоляцию, в свою очередь все жилы в кабеле покрыты наружным слоем изоляции.

Способы ввода кабеля в гараж

Различают монтаж и по способу ввода кабеля в гараж от линии электропередач или же другого источника электричества. По сути существуют два способа ввода – воздушный и подземный.

• К воздушному способу ввода относят и использования троса натяжения, к которому крепится кабель.
• Также к воздушному способу ввода относится прокладка проводов от линии к вводу при помощи специальных натяжителей, кабель при этом должен быть самонесущий. В противном случае предпочтительно использовать либо тросовую натяжку или подземный ввод кабеля в гараж.
• Подземный способ часто используется по тем или иным причинам, из-за невозможности воздушного монтажа, дороговизны или конструктивных особенностей. Однако следует соблюдать два четких правила – прокладывать кабель следует только в металлической трубе или бронированном рукаве и следить за тем, чтобы линия пролегала ниже глубины промерзания грунта в вашем регионе.

Кабель для освещения в гараже – обзор марок и нюансы по монтажу

Для освещения в гараже обычно используется кабель сечением 1, 5 мм. Это обусловлено двумя факторами – дороговизна и достаточность. То есть не стоит переплачивать за более крупное сечение без явной на то необходимости.

Однако кто-то сомневается, или хочет выстроить схему таким образом, чтобы кабель был «про запас» с устойчивостью к нагрузкам, в этом нет ничего зазорного. Стоит все-таки отметить, что при правильной схеме подключения, сечения в 1,5 мм будет достаточно для устройства освещения в гараже.

Вариант проекта освещения в гараже

Какой кабель использовать лучше всего для освещения в однофазной системе 220 вольт? Лучше всего использовать медный кабель. Алюминиевый СИП еще подойдет для ввода в гараж, но для разводки проводов для подключения света такой кабель уже не годится. Да и в целом, всю внутреннюю разводку нужно делать одним типом кабеля, то есть медным.

Далее встает выбор – использовать многопроволочные жилы или однопроволочные? Здесь уже не существует четких предписаний. Внимание следует уделять удобству монтажа и конструктивным особенностям электрооборудования.

На что требуется обратить внимание? Особое внимание при устройстве освещения нужно уделить монтажу кабеля и другим элементам цепи. Кабель должен быть надежно зафиксирован – в кабельном канале, в гофрированном шланге на клипсах или же при помощи дюбель – хомутов, в зависимости от условий и желаний хозяина гаража. Выключатель, распределительная коробка, автоматный узел, осветительный прибор – все должно быть зафиксировано, во избежание несчастных случаев.

Лучшим решением будет полностью изолировать кабель от влияния факторов внешней среды, и от грызунов.

Какие марки подойдут именно вам? Кабель нужно подбирать под определенные нужды, однако есть неплохие универсальные варианты для устройства освещения в гараже. Вам подойдут такие модели как:

Кабеля могут отличаться по количеству жил, стоит обратить внимание, что вам для освещения в гараже может потребоваться не двухжильный кабель, а трехжильный.

Полезно!
Сравнительные обзоры ВВГ, ПВС и NYM в наших статьях: ПВС или ВВГ – в чем разница и что лучше? и NYM или ВВГнг – в чем разница?

Расчет сечения кабеля для гаража

Для правильного расчета необходимого вам сечения кабеля нужно учитывать то, какое электрооборудование будет запитано в каждой конкретной точке, так и примерно подсчитать общую нагрузку по всему гаражу.

Для точных подсчетов со множеством точек и потребителей электричества лучше всего воспользоваться онлайн калькуляторами, коих полно в интернете. Однако, если в вашем гараже не предусматривается каких-то «тяжелых работ» со сварочными аппаратами, циркулярной пилой и так далее, то кабеля сечением 2,5 мм² будет достаточно. Если же вы хотите в дальнейшем работать со сварочным аппаратом и другим мощным электрооборудованием, то наилучшим вариантом будет кабель сечением выше 4 мм².

Полезно!
Методика расчета сечения кабеля с примерами приведена в нашей статье – Как выбрать сечение кабеля для квартиры?

Нужны кабельные комплектующие? Соберем заказ! Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Кабель какого сечения прокладывают к розеткам? | ЭлектроАС

Дата: 17 января, 2013 | Рубрика: Вопросы и Ответы
Метки: Прокладка кабеля, Сечение кабеля

Этот материал подготовлен специалистами компании “ЭлектроАС”.
Нужен электромонтаж или электроизмерения? Звоните нам!

Ирбек
Какого сечения должен быть проложен кабель, подходящий к розеткам и выключателям? В нашем случае, и к розеткам и к выключателям подходит кабель ВВГнг 3х1,5. Электрик компании-застройщика уверяет, что к розеткам от распаечных коробок протянут отдельный кабель и его достаточно, добавляя, что они не шлейфом проложены. Может все-таки ВВГнг 3х2,5 для розеток? И какой документ это регламентирует?

Ответ:
В последнее время всё чаще стали поступать жалобы жильцов новостроек на то, что застройщики прокладывают электропроводку в квартирах кабелем сечением жил не более 1,5 мм2. Таким образом застройщики минимизируют свои расходы, повышая тем самым свои доходы, ведь стоимость квадратных метров от этих манипуляций не уменьшается, так как они по факту прокладывают кабельные линии. И всё на законных основаниях! В ПУЭ, п. 7.1.34. дословно сказано, что в жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.

Из приведённой таблицы мы видим, что наименьшее допустимое сечение кабелей и проводов для групповых сетей в жилых зданиях, к которым относятся розеточные групповые линии, составляет не менее 1,5 мм2. Здесь необходимо отметить, что при проектировании систем электроснабжения квартир, застройщик намеренно занижает расчетные значения розеточных линий, так сказать эконом вариант.

Но есть одно НО!
На основании требований ПУЭ, таблица 1.3.4., групповые розеточные линии, проложенные кабелем сечением жил проводников 1,5 мм2, должны быть защищены автоматическим выключателем номиналом не более 10 А, соответственно к данным розеткам нельзя будет подключать мощные бытовые приборы, такие как утюг, обогреватель, стиральную и посудомоечную машину, моющий пылесос и другие жизненно важные и необходимые в быту электроприборы. А если учесть, что на одной групповой розеточной линии устанавливают по 3-4 блока из 3-4 розеток, то ответ очевиден, отключение автоматического выключателя от перегрузки обеспечено, даже к «гадалке не ходи».

В процессе эксплуатации кабельных линий на предельно допустимых токовых нагрузках, изоляция кабеля подвергается ускоренному старению, тем самым превращая электропроводку в мину замедленного действия. На основании ГОСТ Р 53769-2010, п. 5.2.6., срок службы кабелей должен быть указан в технических условиях на кабели конкретных марок и должен быть выбран из ряда: 25, 30, 35, 40 лет. Но после таких экстремальных истязаний кабельных линий, срок службы уменьшается с геометрической прогрессией. Никто не может дать гарантий, что кабельные линий смогут прослужить месяц, два или три, не говоря уже о годах и десятилетиях эксплуатации.

В этом деле присутствует ещё один немаловажный факт, на который необходимо обратить пристальное внимание! Производители кабельной продукции умышленно занижают сечение жил проводников до минимально допустимых размеров, а в некоторых случаях вообще игнорируют требования ГОСТ 22483-77 и штампуют кабельную продукцию сечением жил проводников с заведомо меньшими предельно допустимыми размерами, экономя не только на металле, но и на изоляции проводников.

Скептики могут сказать, что расчёты неверны, и кабель сечением 1,5 мм2 может выдерживать допустимый длительный ток до 19,5 А. Чтобы убедится в опасности таких суждений, привожу расчёты на основании требований ГОСТ Р 53769-2010 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ.

В соответствии с таблицей 19, ГОСТ Р 53769-2010, допустимые токовые нагрузки для многожильных кабелей с медными жилами сечением 1,5 мм2 составят не более 21 А. Это значение должно быть умножено на поправочный коэффициент в зависимости от нормируемой температуры из таблицы 1.3.3. ПУЭ, он составляет 0,88:

21 х 0,88 = 18,48 А

В соответствии с ГОСТ Р 53769-2010, п. 10.9., допустимые токовые нагрузки кабелей в аварийном режиме перегрузки могут быть рассчитаны путем умножения значений, приведенных в таблицах 19 на коэффициент 1,16:

18, 48 х 1,16 = 21,44 А

Для того чтобы определить минимальный ток, при котором должен сработать автоматический выключатель, необходимо ознакомиться с времятоковой характеристикой на автоматический выключатель. Минимальный ток, при котором должен срабатывать тепловой расцепитель, составляет 1,45 от номинального тока автоматического выключателя. Если на кабель сечением жил проводников 1,5 мм2 установить автоматический выключатель номиналом 16 А, то минимальный ток, при котором должен сработать автоматический выключатель составит:

16 х 1,45 = 23,2 А

Необходимо отметить, что время срабатывания аппарата защиты может достигать до 1 часа. Как мы видим из приведённых расчётов, аппарат защиты будет долгое время включен, пропуская по кабелю ток, превышающий допустимые токовые нагрузки в аварийном режиме перегрузки. Из этого следует, что запрещено устанавливать автоматические выключатели номиналом 16 А на кабель сечением жил проводов 1,5 мм2.

Картина маслом!
Получается, что застройщик на стадии строительства не удосуживается оформлять документацию на земельные участки, не привлекает к проектным работам квалифицированных специалистов, занижает марку бетона и раствора, привлекает к строительным работам «землекопов», завышает допустимую расчётную этажность здания, экономит на трубах и кабеле, и так далее. А результат в итоге один – повсеместные пожары и обрушения конструкций жилых зданий с большим количеством погибших и пострадавших. И всё это происходит из-за того, что одни безнаказанно воруют, а другие за откаты принимают аварийные здания в эксплуатацию.

Прочая и полезная информация

Прочая и полезная информация

Розетка подключена проводом сечением 1,5 квадрата, можно ли в такую розетку включать перфоратор?

Перфоратор не относится к стационарному оборудованию (инструменту) и даже если речь о сетевом инструменте (а перфоратор может быть и аккумуляторным).

Если розетка вызывает некие сомнения, то включите перфоратор в другую рядом расположенную, можно использовать удлинитель при необходимости, если длины штатного провода не достаточно.

Если нужно включить перфоратор именно в эту розетку, то важно учитывать следующее:

Провод (речь только о медных проводах) сечением 1,5 квадрата чаще используется для освещения, на розетки прокладывается провод сечением 2,5 квадрата (медь), то есть была допущена ошибка при монтаже электропроводки.

Мощность перфоратора разная (у меня их несколько один мощностью 2 кВт, другой 800 Ватт).

Перфоратор может быть как бытового использования так и профессиональным инструментом.

Вначале определитесь с мощностью инструмента, эту характеристику можно найти, или в паспорте изделия, или на бирке на самом перфораторе.

Обычно мощность перфораторов находится в пределах 500-2000 Ватт.

Провод (медь) сечением 1,5 квадрата выдерживает нагрузку до 4,2 кВт.

То есть такой провод выдержит нагрузку и причем речь практически о любом перфораторе любой мощности.

Единственное что учитывайте, кроме перфоратора в эту же розетку не должны быть подключены иные бытовые приборы, или электроинструменты.

В противном случае нужно учитывать суммарную мощность приборов и инструментов, а не только мощность перфоратора.

Далее, розетка, розетки тоже разные и выдерживают разную нагрузку.

Другими словами, такую нагрузку может выдержать провод сечением 1,5 квадрата, но не выдержит розетка.

Вот фото для ознакомления

если у Вас розетка на 6 Ампер, а перфоратор мощностью 1,5-2 кВт, то в такую розетку включать оператор нельзя несмотря на сечение провода.

Нужна розетка (см. выше) на 10 Ампер и больше.

Так же учитывайте перфоратор комплектуется евро-вилкой, если у Вас ещё старая Советская розетка, то не советую использовать переходник для подключения перфоратора.

Нужна евро-розетка к евро-вилке инструмента (перфоратора).

Какой калибр у лампового шнура? | Руководства для дома

Крис Дезиел Обновлено 19 декабря 2018 г.

Если ваша лампа находится в комнате, в которой наблюдается большая активность, шнур может быть поврежден, если его неоднократно выдергивать из розетки или наезжать пылесосом. Даже без такого обращения старые шнуры могут стать хрупкими. Замена одной из них – несложная задача, благодаря которой лампа может работать долгие годы. Новые шнуры для ламп найти легко; их обычно делают из проволоки 18-го калибра.

Калибр провода

Калибр проводящего провода – это мера его площади поперечного сечения, а меньшие номера калибра обозначают провода большего диаметра. Это связано с тем, что первоначальный метод измерения диаметра проволоки заключался в протягивании проволоки через предварительно заданное отверстие, и чем толще проволока, тем меньше жил можно было связать вместе, чтобы подогнать под размер. Провода, питающие розетки и осветительные приборы в типичном доме, имеют калибр 12 или тоньше 14, а провода в шнурах лампы еще тоньше 18 калибра.В отличие от обычных кабелей в домашней электрической системе, шнуры ламп обычно содержат многожильный провод, который состоит из нескольких тонких нитей, связанных вместе.

Требования к шнуру лампы

Провод 18 калибра внутри шнура лампы рассчитан на максимальное потребление тока около 5 ампер. Этого более чем достаточно для обычной лампочки на 120 вольт – или даже для нескольких из них. Мощность, потребляемая нагрузкой, равна количеству тока, протекающего к нагрузке, умноженному на напряжение источника питания.60-ваттная лампа, работающая от 120-вольтового электричества, потребляет только 1/2 ампер тока. Однако, если та же лампа работает от 12 вольт, вам следует заменить шнур на 16 или даже 14 калибра, чтобы избежать перепадов напряжения и тусклого света.

Покупка шнура лампы

Когда вы подойдете к розетке электросети для замены шнура, у вас будет выбор: отрезать нестандартную длину из рулона и прикрепить вилку самостоятельно или купить предварительно отрезанный шнур с уже вставленной вилкой. .Вы можете найти шнуры с поляризованными вилками с штырями разного размера. Хотя нет ничего плохого в использовании поляризованных вилок и шнуров, они требуются не для каждой лампы. Кроме того, некоторые светильники для наружного освещения могут иметь клемму заземления. В таком случае вам понадобится трехконтактная вилка и шнур, который включает в себя два проводящих провода и заземляющий провод.

Поляризованные вилки

Простой светильник не обязательно должен быть поляризован – лампочка будет гореть независимо от того, к какому выводу вы подключите горячий провод.Однако некоторые приспособления имеют внутреннюю проводку, которая требует подключения горячего провода к определенной клемме. Вы можете определить один из них, посмотрев на клеммные разъемы на приспособлении. Если один из них латунный, а другой серебряный, то вам понадобится поляризованная вилка. Большой контакт на такой вилке является нейтральным, и провод, подключенный к нему, обычно имеет белую полосу или ребро для идентификации.

Кабель XLR – это просто кабель, верно?

Открытие электричества кардинально изменило нашу жизнь, и чудеса современной науки окружают нас повсюду – электрическая лампочка, электродвигатель, радиоволны.Кто бы хотел быть без них? Звукоинженеры, например, потому что все вышеперечисленное является потенциальными источниками звукового загрязнения, которое может повлиять на наш чистый сигнал, когда он перемещается между источником и местом назначения. Электродвигатели холодильников, диммеры, радиопередатчики, Wi-Fi и т. Д. Могут вызывать нежелательные шумы в аудио. Конечно, это утверждение абсурдно, поскольку без электричества не было бы звукорежиссеров и кабелей. Однако дело в том, что то, что приносит нам пользу одним способом, может легко оказаться вредным в другой ситуации.

Есть несколько точек, в которых сигнал может ухудшиться в аудиосистеме, но часто первым виноватым является кабель микрофона. Зачем микрофонный кабель? Подумаешь? Прикрепите микрофон к одному концу, а другой конец подключите к предусилителю, и у вас есть звук, верно? Да, за исключением того, что дешевый кабель, который вы только что купили в дисконтном магазине, обеспечивает ваш вокал с аккомпанементом с инструкциями местного диспетчера такси и приятным гудением из 60 циклов. Возможно, вам захочется, если вы занимаетесь авангардной записью, но в остальном это серьезные проблемы.Вы бежите в местный музыкальный магазин и покупаете действительно дорогой кабель, и внезапно все эти проблемы исчезают – а может быть, и нет. Итак, вы разумно потратили свои деньги?

Несмотря на то, что кабели распространены повсеместно, трудно найти информацию, которая помогает типичному покупателю принимать компетентные решения о характеристиках кабеля. В основном производители склонны полагаться на маркетинг, а не на достоверные факты при продвижении своих кабелей. Низкий уровень шума, бескислородная медь и позолоченные контакты – все это примечательные особенности, но они на самом деле не говорят вам, почему данная функция будет работать или в каком сценарии.А иногда, к сожалению, производитель искажает факты, которые только сбивают с толку. Эта статья направлена ​​на то, чтобы развеять шумиху, а также изучить, что представляет собой хороший сбалансированный микрофонный кабель.

Симметричный микрофонный кабель состоит из трех основных компонентов: проводников (внутренних проводов или жил), по которым передается сигнал; экранирование, которое помогает защитить целостность информации, проходящей по проводникам; а в случае микрофонного кабеля – трехконтактные разъемы (XLR), которые позволяют подключать кабель с любого конца.Все три должны работать вместе, чтобы обеспечить правильное функционирование кабеля, особенно с увеличенной длиной, поскольку расстояние дает дополнительную возможность для увеличения электромагнитных и других шумовых помех.

Итак, что именно делает микрофонный кабель чувствительным к шумовым помехам? Микрофоны, как правило, работают при очень низких напряжениях, при этом на выходе требуется относительно большое усиление, применяемое к ним, прежде чем сигнал сможет успешно пройти через аудиосистему на линейном уровне.Когда сигнал поступает на предусилитель, любой шум, проникший в кабель, значительно усиливается вместе с исходным сигналом. Использование хорошего симметричного кабеля помогает устранить проблему.

Решение начинается с того, что сигнал, генерируемый капсюлем микрофона, передается по двум проводам, при этом одна сторона перевернута на 180 градусов. Усилитель дифференциального входа на приемном конце повторно инвертирует, а затем объединяет два сигнала. Поскольку любые помехи, попадающие в кабель во время передачи, будут одинаково проявляться в обоих проводниках, наведенный шум теперь инвертируется и, следовательно, нейтрализуется (поэтапно), оставляя исходный сигнал нетронутым.Кроме того, исходный сигнал немного усиливается за счет рекомбинации двух сторон, что помогает компенсировать любое снижение мощности сигнала, которое происходит при длинном кабеле. Однако следует отметить, что любой шум, присущий сигналу, например, из-за зашумленного микрофона, не выиграет от этого процесса.

Определив основные операции симметричного кабеля, давайте подробно рассмотрим каждый компонент. Хотя не принято выдавать сюжет, позвольте мне сказать, что экран – самый важный фактор в кабеле.Но есть смысл начать обсуждение изнутри, так что давайте начнем с проводника, части, которая передает звуковой сигнал. Медь была предпочтительным материалом для проводников уже более века, потому что она имеет самую большую электропроводность из всех недрагоценных металлов. Обычно чем прочнее металл, тем менее податлив. Медь уникальна тем, что сочетает в себе прочность и высокую податливость. Она устойчива к эффектам коррозии, которая обычно ослабляет другие металлы и ухудшает их проводимость, а медь легко паяется, что обеспечивает надежные соединения.

Стандартный симметричный кабель

Использование бескислородной меди в кабелях вызывает споры. Есть «уровни» бескислородной меди, причем 99,99% OFC (бескислородная медь) является самой чистой формой. Некоторые аудиофилы настаивают на том, что их кабели соответствуют высочайшим стандартам чистоты. Однако в действительности разница между оценками для большинства аудиоприложений незначительна. Чистейшая медь требуется только в экстремальных научных ситуациях, таких как производство полупроводников или использование в ускорителях частиц и т. Д.Использование такой меди в аудиосистеме дорого и ненужно. Для аудиоприложений OF (бескислородная) и наиболее распространенная медь ETP (Electrolytic-Tough-Pitch) удовлетворяет потребности аудиоприложений.

В аудиокабелях

обычно используется многожильный провод, а не сплошной кабель. Хотя производство последнего дешевле, сплошной провод более жесткий и склонен к разрыву при изгибе. Очевидно, что микрофонным кабелям нужна гибкость, и многожильный провод обеспечивает это. И если все же происходит повреждение жилы, весь проводник не перестает функционировать.Кроме того, при определенных обстоятельствах многожильный провод может включать в себя больший «объем» меди, чем сплошной, что способствует передаче сигнала. Обратной стороной является то, что заделка многожильного проводника немного сложнее, и если жилы намотаны недостаточно плотно, проводник будет иметь более высокое сопротивление, что, в свою очередь, потребует большей электрической энергии для поддержания того же потока.

Как уже отмечалось, для симметричного кабеля требуется как минимум два проводника (жилы), при этом большинство кабелей относится к этой категории.Обычно сердечники различаются по толщине от 26 до 20 AWG (American Wire Gauge), причем меньшее число имеет больший диаметр. Здесь компромисс заключается между управляемой общей толщиной кабеля, применительно к его гибкости и уровню проводимости. Некоторые кабели имеют четыре жилы (две пары) и часто называются четырехжильными кабелями. Четырехжильные кабели более дороги, но в чрезвычайно «шумной» среде или там, где кабели неизбежно проходят параллельно силовым кабелям, они могут обеспечить снижение синфазного шума не менее чем на 20 дБ или более по сравнению с двухжильными кабелями.Однако следует проявлять осторожность, поскольку не все эти кабели имеют одинаковую конструкцию, а в некоторых более дешевых разновидностях просто четыре параллельных жилы, обернутые в оболочку кабеля, что может создать больше проблем, чем решить. Чтобы быть эффективными, четыре сердечника должны быть плотно намотаны друг на друга, чтобы добиться дополнительного шумоподавления, которое обеспечивает такая конфигурация.

Четырехжильный кабель

Теперь посмотрим на экранирование кабеля. Здесь кабель может встать или упасть.У вас может быть столько меди, сколько вы хотите, с миллионами жил, но если сигнал, идущий по кабелю, скомпрометирован шумом, то он будет почти бесполезен. С этой целью существует несколько уровней защиты, которые направлены на устранение основных форм электрических помех, и мы будем обсуждать их при прохождении через различные слои готового кабеля. Следует отметить, что не все кабели имеют одинаковые типы и уровни защиты, и большая часть этого зависит от цены.

В первую очередь необходимо изолировать две (или четыре) жилы друг от друга, и не только по той очевидной причине, что соприкасающиеся провода закорачивают друг друга.Любой ток, идущий по проводу, будет генерировать магнитное поле, а возникающие в результате EMI ​​(электромагнитные помехи) вносят шум в соседний проводник. В этом случае на каждую жилу накладывается слой изоляции, сдерживающий магнитное поле. В наши дни используется полиэтилен (PE), поскольку он обеспечивает лучшую изоляцию по сравнению с ПВХ, который использовался в более ранних кабелях. Хотя это не 100% изолятор, уровни напряжения в аудиокабеле достаточно малы, чтобы не перегрузить изолятор.Некоторые кабели затем добавляют слой проводящего (модифицированного) ПВХ сверху, чтобы сделать наоборот, то есть отводить любые электромагнитные помехи, которые могут пытаться проникнуть в проводники извне.

Другой формой защиты, которая является общей для всех кабелей, является металлический экран, обычно медный, но иногда TAC (луженая медь), а в случае фольги – алюминиевый ламинат. Это третья ветвь симметричного кабеля, подключенная к земле через третий контакт разъема XLR. Экран из фольги обеспечивает отличное покрытие и очень эффективен при наличии радиочастотных (РЧ) помех.Кроме того, он легче и дешевле в производстве, но недостатком является то, что его гораздо легче повредить при сгибании, его труднее прекратить и его следует использовать только в стационарных установках или в крайнем случае.

Медная оплетка	Тесьма TAC

Другой тип экрана – это оплетка, переплетенная сетка из голых или луженых медных проводов, которые намного легче заделать.Плетение TAC дороже, чем обычная медь, но оловянное покрытие помогает предотвратить окисление меди и улучшает износ. Также имеет значение тип плетения. Поскольку медь обладает более высокой проводимостью, чем алюминий, а оплетка имеет большую массу, она более эффективна в качестве экрана. Он не обеспечивает абсолютного покрытия из-за неизбежного наличия небольших промежутков в оплетке, но, учитывая, что для стационарного кабеля обычно достаточно 70% покрытия, 98%, предлагаемого оплеткой, более чем достаточно.Однако это увеличит габариты и стоимость кабеля.

Медная спиральная оплетка

В спиральном экране используются спиральные намотанные пряди, обеспечивающие покрытие до 97%, и он обеспечивает отличную гибкость, но зазоры в плетении могут открыться при изгибе кабеля. Некоторые производители применяют двойное спиральное экранирование, при котором каждая жила имеет свой собственный экран. Это обеспечивает лучшую гибкость кабеля при сохранении целостности экрана. Для очень шумной среды используются комбинированные экраны, состоящие более чем из одного слоя экранирования.Для вещательных и студийных приложений наилучшим решением является экранирующая оплетка с проводящим ПВХ, тогда как там, где требуется гибкость, например, в ситуациях живого звука, предпочтительнее использовать двойную спираль с проводящим ПВХ.

Двойная медная спиральная оплетка

Еще одна проблема – наличие микрофонного шума. Это не имеет ничего общего с микрофоном, это шум, возникающий внутри кабеля, когда он изгибается. Плохо спроектированный или поврежденный кабель позволяет создать трение между двумя проводящими жилами, что приводит к статическим разрядам, которые, в свою очередь, усиливаются за счет высокого усиления микрофонного предусилителя.Чтобы предотвратить такое движение, между изолированными проводниками и тесьмой помещается хлопчатобумажная пряжа. Наконец, внешняя оболочка не влияет на шум, и, хотя более тяжелая оболочка поможет защитить внутренности кабеля в зонах с интенсивным движением, более тяжелая не обязательно означает лучше. Все дело в применении.

Иногда поднимается проблема ухудшения частотной характеристики кабелей, и, хотя у кабеля есть небольшой потенциал для этого, проблема в значительной степени несущественна, за исключением случаев, когда речь идет о кабелях очень большой длины.Для обеспечения ослабления 1 дБ на частоте 20 кГц (номинальное значение) требуется около четырехсот футов кабеля, что в большинстве случаев практически не слышно.

И вот мы подошли к разъемам. Разъемы XLR предпочитают по двум причинам. Во-первых, это конструкция гнездовых разъемов XLR, которая позволяет подключать контакт 1 (заземляющий контакт) перед двумя другими контактами (которые передают сигнал), когда вставлен штекерный разъем XLR. Если вначале установлено заземление, можно вставлять или извлекать разъемы, особенно при подключении оборудования под напряжением, без приема внешних сигналов.(Телефонные разъемы TRS соприкасаются с землей в последнюю очередь, что может вызвать короткие всплески гула или трещин и хлопков.) Вторым преимуществом разъема XLR является внешний механизм блокировки на гнездовом разъеме, обеспечивающий дополнительный уровень безопасности.

Существует несколько различных типов разъемов XLR и методов подключения. Благодаря модульной конструкции внутренний четырехэлементный кабельный разъем, разработанный Neutrik, обеспечивает возможность обслуживания в полевых условиях в случае холодного паяного соединения или других повреждений в области разъема.Эта конструкция также используется на разъемах от Rean и Attaché. Производители других типов штекеров XLR включают Switchcraft и Amphenol, а также различные дальневосточные компании, которые производят штекеры других производителей. Литые разъемы (те, которые постоянно прикреплены к концам кабеля), хотя и дешевле, в будущем потребуют больших затрат, если проводка внутри разъемов выйдет из строя и кабель необходимо полностью заменить.

Модульный разъем XLR, розетка

Еще один вопрос, который часто задают: какие контакты лучше: позолоченные или посеребренные? Золото не так хорошо, как проводник, как серебро, но имеет более высокий уровень коррозионной стойкости, и многие люди предпочитают внешний вид позолоченного разъема.Но если кабели не будут использоваться в суровых условиях (например, вблизи морской воды), дополнительные затраты в большинстве случаев неоправданны. Другие факторы, которые следует учитывать при выборе хорошего разъема XLR, – это то, какой тип зажима предусмотрен для снятия натяжения, и качество чехла, закрывающего точки разъема, для уменьшения напряжения изгиба. Внутренняя резьба на корпусе должна быть защищена от повреждений, и некоторые производители кабелей включают точки пайки в термоусадочной пленке для дополнительной защиты и соответствия техническим требованиям к радиовещанию.

Разъем Neutrik (изображение в разобранном виде)

Разъем «XX» от Neutrik – это переработанная версия более старого «X» дизайна компании, который обычно считается лучшим, но более дорогим выбором для кабелей премиум-класса. В нем используется усиленная заземляющая пружина на гнездовом разъеме для более надежного заземления, в то время как гнездовые приемные гнезда предлагают больше точек контакта с штырьковыми контактами (восемь точек против трех), а также более жесткий допуск контактов и гнезд для улучшенного подключения. .

Разъем Neutrik “X”	Разъем Neutrik “XX”

Подводя итог, необходимо учесть следующие моменты. Используйте кабель, подходящий для данной области применения. В средах с высокими EMI и RFI (в наши дни это может быть практически где угодно, с распространением беспроводной связи), следует рассмотреть комбинацию оплетки / проводящего ПВХ. Если кабель будет постоянно изгибаться, спиральный экран может обеспечить лучшие характеристики, чем экран с оплеткой.Опять же, следует избегать экранирования фольги, поскольку постоянное изгибание приведет к повреждению фольги. Убедитесь, что разъем обеспечивает такое же эффективное экранирование, как и сам кабель, и убедитесь, что подключаемое оборудование правильно подобрано. Слишком высокий выходной сигнал предусилителя может привести к перегрузке и искажению нисходящей цепи, в то время как сигнал низкого уровня не будет использовать полный динамический диапазон всей системы. Следование этому совету обеспечит чистый и безупречный звук.

Сравнительная таблица
	Ядра- витые	Калибр	OFC	% Материал типа экрана	Проводящий экран из ПВХ	Термоусадочный припой	Разъем	Материал контакта	Цвет разъема	Цвет кабеля
Аудиотехника
Микрофонный кабель премиум-класса AT8314	2-да	24 AWG	Нет	100% медь с двойной спиралью	Есть	Нет	Нейтрик XX	Нейзильбер	Черный	Черный
AT8313 Микрофонный кабель Value	2-№	24 AWG	Нет	нс Спираль Медь	Нет	Нет	OEM – аналог Neutrik X	Нейзильбер	Серебро	Черный
Синий
Двойной кабель	2-да	22 AWG	Нет	95% оплетка TAC	Нет	Есть	OEM – аналог Neutrik X	Нейзильбер	Серебро	Синий
Четыре кабеля	4-да	22 AWG	Нет	95% оплетка TAC	Нет	Есть	OEM – аналог Neutrik X	Нейзильбер	Серебро	Синий
Канаре
Star-Quad (L-4E6S) Микрофонный кабель	4-да	24 AWG	Нет	95% оплетка TAC	Нет	Нет	Нейтрик XX	Золото	Черный	Черный, синий, коричневый, серый, зеленый, оранжевый, фиолетовый, красный, белый, желтый
Комплексный
Микрофонный кабель Performer Series	2-да	24 AWG	Нет	90% медная оплетка	Нет	Нет	Нейтрик XX	Нейзильбер	Черный	Черный
Микрофонный кабель серии Touring	2-да	20 AWG	Нет	95% медная оплетка	Нет	Нет	Neutrik X	Золото	Черный	Черный
Четырехъядерный аудиокабель Studio Series (L-4E6S)	4-да	21 AWG	Нет	95% оплетка TAC	Нет	Нет	Нейтрик XX	Золото	Черный	Черный, синий, коричневый, серый, зеленый, оранжевый, фиолетовый, красный, белый, желтый
Hosa Technology
Микрофонный кабель серии Hosa Contractor (CMK-)	2-да	20 AWG	Есть	95% медная оплетка	Нет	Нет	Нейтрик XX	Золото	Черный	Черный
Кабель для микрофона Hosa Quad (CMI-)	4-Да (не плотно)	24 AWG	Есть	90% медная оплетка	Нет	Нет	OEM – аналог Switchcaft AA	Нейзильбер	Серебро	Черный
Стандартный микрофонный кабель Hosa (MCL-)	2-да	22 AWG	Есть	88% медная оплетка	Нет	Нет	OEM – аналог Switchcaft AA	Нейзильбер	Серебро	Черный
Микрофонный кабель Hosa Economy (MBL-)	2-да	24 AWG	Есть	76% Медь оплетка	Нет	Нет	OEM – аналог Switchcaft AA	Нейзильбер	Черный	Черный
Микрофонный кабель Hosa Pro (HMIC-)	2-да	20 AWG	Есть	90% медная оплетка	Нет	Есть	Реан	Нейзильбер	Черный	Черный
Микрофонный кабель Hosa Elite Elite (EMIC-)	2-да	20 AWG	Есть	95% медная оплетка	Есть	Нет	Нейтрик XX	Золото	Черный	Черный
Копул
Микрофонный кабель Studio Elite серии 4000	2-да	24 AWG	Есть	98% медная оплетка	Есть	Есть	Нейтрик XX	Серебряная пластина	Черный	Черный
Кабель микрофона серии Performance 2000	2-да	24 AWG	Есть	92% Медь с двойной спиралью	Есть	Нет	Атташе	Серебряная пластина	Черный	Черный
Микрофонный кабель Premium Performance серии 3000	2-да	24 AWG	Есть	95% медь с двойной спиралью	Есть	Есть	Нейтрик XX	Серебряная пластина	Черный	Черный
Микрофонный кабель Premier Quad Pro серии 5000	4-да	24 AWG	Есть	99% Тесьма TAC	Нет	Есть	Нейтрик XX	Золото	Черный	Черный
Могами
Золотой студийный микрофонный кабель	4-да	24 AWG	Есть	100% спиральная медь	Нет	Нет	Neutrik X	Золото	Черный	Черный
Золотой сценический микрофонный кабель	4-да	24 AWG	Есть	95% медная оплетка	Нет	Нет	Neutrik X	Золото	Черный	черный, красный, желтый, зеленый, синий
Кабель Monster
Микрофонный кабель Performer серии 500	2-да	20 AWG	Нет	95% медная оплетка	Есть	Нет	Формованный Neutrik	Золото	Черный	Черный
Стандартный микрофонный кабель серии 100	2-да	22 AWG	Нет	92% медная оплетка	Нет	Нет	Литой	Нейзильбер	Черный	Черный
Жемчуг
Микрофонный кабель серии PM	2-да	24 AWG	Есть	нс Спираль Медь	Есть	Нет	Атташе	Серебряная пластина	Черный	Черный
Микрофонный кабель серии SM	2-да	24 AWG	Есть	нс Спираль Медь	Есть	Нет	Литой	Нейзильбер	Серебро	Черный
Pro Co Sound
Микрофонный кабель MasterMIKE	2-да	23 AWG	Нет	94% медная оплетка	Нет	Нет	Нейтрик XX	Нейзильбер	Черный	Черный
Микрофонный кабель Ameriquad	4-да	24 AWG	Нет	95% оплетка Медь	Нет	Нет	Нейтрик XX	Золото	Черный	Черный
Микрофонный кабель Excellines	2-да	24 AWG	Нет	90% спиральная медь	Нет	Нет	Нейтрик XX	Нейзильбер	Серебро	Черный
Микрофонный кабель StageMASTER	2-№	24 AWG	Нет	72% Медь с двойной спиралью	Нет	Нет	Rean Molded	Нейзильбер	Серебро	Черный
Удаленное аудио
Счетверенный микрофонный кабель (L-4E6S)	4-да	24 AWG	Нет	95% оплетка TAC	Нет	Нет	Нейтрик XX	Нейзильбер	Черный	Черный
Shure
Тройной микрофонный кабель	2-да	26 AWG	Нет	нс медь с двойной спиралью	Нет	Нет	OEM – аналог Switchcaft AA	Нейзильбер	Серебро	Черный
Микрофонный кабель Hi-Flex	2-№	26 AWG	Нет	нс Спираль Медь	Нет	Нет	OEM – аналог Switchcaft AA	Нейзильбер	Серебро	Черный
Вихрь
Серия MK (Accusonic + 2) Микрофонный кабель	2-да	22 AWG	Нет	78% медная оплетка	Нет	Нет	Вихрь	Золото	Черный	Черный
Четырехъядерный (MKQ) микрофонный кабель (L-4E6S)	4-да	24 AWG	Нет	95% оплетка TAC	Нет	Нет	Вихрь	Золото	Черный	Черный, красный, желтый, зеленый, синий, серый

Глоссарий по кабелям
Усилитель	Электронный компонент или схема для усиления мощности, тока или напряжения.В этом контексте предварительный усилитель принимает сигналы уровня микрофона и повышает их до линейного уровня.
Сбалансированный	Равное распределение веса, количества и т. Д. Под симметричным кабелем понимается передача сигнала по двум проводам с обратной фазой на одной стороне.
Пыльник	Защитное покрытие в виде оболочки. Некоторые разъемы XLR включают кожух, который надвигается на внутренние разъемы вилки для обеспечения дополнительной защиты.
Плетеный экран	Множество прядей материала, переплетенных, образуя экран для защиты от радиопомех.
Кабель	Изолированный электрический проводник, часто в виде жил или комбинация изолированных друг от друга электрических проводников, передающих электрическую информацию.
Емкость	Способность тела накапливать электрический заряд и в конечном итоге разряжать его.
Капсула	Часть микрофона, которая реагирует на входящие волны звукового давления и, в свою очередь, выдает соответствующее напряжение, которое передается по кабелю на предусилитель.
Патрон	Устройство для центрирования и зажима объекта. В данном случае кабель там, где он входит в разъем.
Коэффициент подавления синфазного сигнала (CMRR)	Число, которое описывает, насколько хорошо вход или выход подавляет шум или насколько хорошо «сбалансирована» симметричная линия.Высокий CMRR важен в приложениях, где сигнал представлен небольшими колебаниями напряжения, например, при передаче сигнала микрофона по симметричным линиям.
Проводник	Вещество, тело или устройство, которое легко проводит тепло, электричество или звук. Относится к жилам кабеля.
Разъем	Устройство для подключения одного объекта к другому. В этом приложении типы включают XLR женский или мужской.
Медь	Ковкий металлический элемент, используемый в больших количествах в качестве электрического проводника.
Ядро	Самая внутренняя часть кабеля, также называемая проводником.
Коррозия	Процесс, при котором металл изменяется в результате химической реакции, в результате чего он теряет проводимость. Медь относительно хорошо сопротивляется коррозии, но даже когда она подвергается коррозии, общая проводимость металла не сильно снижается.
Усилитель дифференциального входа	Тип электронного усилителя, который усиливает разницу между двумя напряжениями, но не усиливает определенные напряжения.
Электролитическая вязкость (ETP)	Стандартный вид коммерческой кованой меди, используемой в производстве электрического провода.
Электромагнитные помехи (EMI)	Высокие или радиочастотные помехи, влияющие на электрическую цепь из-за электромагнитной индукции или электромагнитного излучения, исходящего от внешнего источника, такого как регуляторы освещенности или двигатели холодильника.
Импеданс	Описание сопротивления цепи сигналу, измеряемое в омах, тысячах ом (килом) или миллионах ом (мегом).
Линейный уровень	Относится к напряжениям, используемым аудиоустройствами, такими как микшеры, процессоры сигналов, магнитофоны и DAW.
Магнитное поле	Математическое описание магнитного воздействия электрических токов и магнитных материалов.Вырабатываются электрическими токами в проводах.
Уровень микрофона	Выходной сигнал очень низкого уровня с микрофонов, обычно около 2 милливольт (2 тысячных вольта).
Микрофонный шум	Явление, при котором определенные компоненты электронных устройств преобразуют механические колебания в нежелательный электрический сигнал (шум).
Микрофонный предусилитель	Электронное устройство, используемое для усиления сигналов низкого уровня.Обычно используется для доведения выходов микрофонов до уровней, которые может использовать последующее оборудование, такое как микшерные пульты, магнитофоны или цифровые аудио рабочие станции (DAW).
Ом	Единица электрического сопротивления. Закон Ома, названный в честь своего основателя Георга Ома, гласит, что ток изменяется прямо пропорционально сопротивлению проводов.
Бескислородная медь	Медь, из которой удален кислород различной степени для повышения чистоты.
Полиэтилен (PE)	Синтетический пластик, используемый во многих областях, включая изоляцию электрических кабелей.
ПВХ	Синтетический пластик, используемый также для изоляции электрических кабелей.
четырехъядерный	Общий термин для симметричных кабелей с четырьмя жилами
Радиочастота (РФ)	Помехи от сигналов в радиодиапазоне.
Сопротивление	Противодействие, которое вещество оказывает протеканию электрического тока. Все электрические системы обладают определенным сопротивлением. Стандартная единица сопротивления – Ом.
Экранирование	Различные методы предотвращения проникновения в систему.
луженая медь (TAC)	Широко используется в электронной промышленности из-за своей способности защищать медь от окисления и сохранять способность к пайке.
XLR	Стандартный трехконтактный разъем, на котором контакт 1 обычно подключается к экрану кабеля для обеспечения заземления, тогда как контакты 2 и 3 передают фактический аудиосигнал, обычно в сбалансированной (противофазной) конфигурации.

Электропроводка, вилки и розетки для прицепов в супермаркете запчастей для прицепов

Электропроводка, вилки и розетки прицепа

Разъемы для проводов и жгутов прицепа доступны в различных размерах и конфигурациях.Самая простая конструкция – это система 4-WIRE с цветовой кодировкой, в которой используется коричневый провод для задних, лицензионных и боковых габаритных огней, желтый провод для левой остановки и поворота, зеленый провод для правой остановки и поворота и белый провод для заземления системы. Заглушка ремня “Flat-4” встречается почти на всех прицепах для лодок и многих небольших грузовых прицепах, у которых нет тормозов.

Щелкните здесь, чтобы увидеть электрическую схему прицепа с цветовой кодировкой 4-полюсной системы

Stock # 1326900
ПРОДУКТЫ ПОКУПАТЕЛЯ 2-полюсная торцевая заглушка с наружной резьбой для прицепа – это мощная модернизация любой заводской торцевой заглушки.Легко устанавливается с концевыми проводами.

# 1326901
2-полюсная торцевая заглушка с наружной резьбой – это мощная модернизация любой заводской торцевой заглушки. Легко устанавливается с концевыми проводами.

# 1326898
2-полюсная торцевая розетка женского пола – это мощная модернизация любой заводской торцевой розетки.Легко устанавливается под автомобилем с помощью прилагаемого кронштейна.

# 1326899
2-полюсная торцевая розетка с внутренней резьбой – это мощная модернизация любой заводской торцевой розетки. Легко устанавливается под автомобилем с помощью прилагаемого кронштейна.

Stock # 5005198
25-футовый четырехпроводной жгут и плоский 4-полюсный соединитель ствола.

Stock # 5430076
40-футовый четырехпроводной жгут и плоский 4-полюсный соединитель ствола.

# 7109019
HOOSIER Pontoon Boat Trailer 4-Wire x 37 ‘комплект жгута проводов предназначен для подключения прицепа соответствующей длины для всех функций освещения.
SUPPLIES LIMITED

Stock # 1041400
LOADRITE 35 ‘раздельный пятижильный жгут и плоский 5-полюсный соединитель ствола.«Синий» провод можно использовать для гидравлических дисковых тормозов или дополнительных фонарей.

Stock # 5430077
ROAD KING 40 ‘раздельный пятижильный жгут проводов прицепа & плоский 5-полюсный соединитель багажника.

# 5005089
Сменная плоская 4-полюсная вилка прицепа с 12-дюймовыми выводами с цветной кодировкой.

# 5005090
Плоский 4-полюсный соединитель багажника буксировщика с 12-дюймовыми подводящими проводами с цветной кодировкой.

# 5177160
Этот кронштейн позволяет установить 4 плоских разъема в безопасном месте.Кронштейн накрывает разъем и прикрепляется к бамперу автомобиля для постоянного / безопасного крепления.

Stock # 5177159
Запатентованный Mag Flat ™ – это магнитный монтажный кронштейн с защелкой на крышке, чтобы ваши 4 плоских разъема не мешали.Его уникальная легкая конструкция надежно удерживает любой металл, поэтому он идеально устанавливается на сцепное устройство или прицеп буксирующего автомобиля.

# 5177158
Найдите все необходимое, чтобы перемонтировать прицеп в этом комплекте.Идеально подходит для установки Y-образного и 4-проводного проводов. В комплект входят соединители, универсальный инструмент для проводов, тестер цепей на 12 В, изолента, смазка, кабельные стяжки, кольцевые клеммы и пылезащитный чехол для вашего 4-х плоского разъема.

Stock # 5177138
Соединитель Endurance ™ Quick Fix ™ 4 Flat Trailer сочетает в себе профессиональный уровень Endurance с легкостью и скоростью Quick-Fix 4-flat для простого ремонта.

Stock # 5177132
Вилка Endurance ™ 4 Flat Trailer – это усиленная модернизация любой стандартной вилки 4 Flat для прицепа.

# 5177135
Endurance 4 Flat Vehicle Connector – это усиленная модернизация любого стандартного 4 Flat бокового разъема транспортного средства.

Stock # 5223292
Расширяет систему электропроводки на 18 дюймов для большей гибкости при электрическом подключении. В комплект входят 4 отвода для проводов.

Stock # 5177024
Расширяет систему проводки на 48 дюймов для большей гибкости в электрическом подключении.

Stock # 5419229
4-плоский жгут проводов KARAVAN имеет длину 4 фута и имеет разъемы пулевого типа с наружной резьбой на основании.

Stock # 5419223
Жгут проводов Karavan имеет длину 22 фута и имеет разъемы типа “пуля” на основании.

Stock # 7102052
Плоская 10-дюймовая ведущая привязь TRITON с 4 зубьями имеет конец транспортного средства и конец прицепа, чтобы при необходимости удлинить соединение.

Stock # 5223340
Обычно встречается на прицепах только с фарами и без других электрических компонентов.4-плоский штекер поставляется с предварительно подключенным 4-жильным жгутом проводов прицепа с цветной маркировкой в ​​оболочке длиной 4 фута.

Stock # 5223341
Обычно встречается на прицепах только с фарами и без других электрических компонентов. 4-плоский штекер поставляется с предварительно подключенным 4-жильным жгутом проводов прицепа с цветовой кодировкой длиной 8 футов в оболочке.

Stock # 5005005
Преобразует систему освещения автомобиля с отдельным указателем поворота и тормозной цепью (5-проводное) в обычную систему освещения прицепа (4-проводное). Прочные транзисторы на 10 А предотвращают преждевременный выход из строя.Включает соединители отвода линии.

Stock # 5005023
Сверхпрочные разъемы обеспечивают большую долговечность, чем формованные виниловые вилки.

Stock # 5223291
Черная резиновая крышка сохраняет 5-плоские разъемы чистыми и защищенными, когда они не используются.

# 5206135
Плоский 5-полюсный концевой соединитель WESBAR для прицепа с 18-дюймовыми подводящими проводами с цветной кодировкой.

Stock # 5419230
Жгут проводов KARAVAN 5-Flat имеет длину 4 фута и имеет разъемы типа “пуля” на основании.

# 5206134
Плоский 5-полюсный соединитель багажника буксирующего автомобиля WESBAR с 4-дюймовыми подводящими проводами с цветной кодировкой.

Stock # 1294350
OPTRONICS 5-позиционная плоская вилка ремня безопасности прицепа защищает от грязи и коррозии, когда вилка не используется.

Запас # 5177061
Набор 6-контактных разъемов, используемых для тормозов или дополнительного освещения.

Stock # 5177030
Обеспечивает дополнительные цепи для электрических тормозов или вспомогательного силового кабеля.

Stock # 5177087
Обеспечивает дополнительные цепи для электрических тормозов или вспомогательного силового кабеля. 6-полюсный штекер поставляется с 6-жильным концевым проводом с цветной маркировкой.

Stock # 5421093
Расширяет систему проводки на 12 футов для большей гибкости в электрическом подключении.

Stock # 5421092
5-плоский 6 ‘удлинитель проводов VENTURE с вилками “папа” / “мама” обеспечивает большую гибкость при электрическом подключении. 5-плоский удлинитель на 6 футов с вилками типа папа / мама обеспечивает большую гибкость при электрическом подключении.

Фондовый # 5023232
Расширяет систему проводки на 18 дюймов для большей гибкости при электрическом подключении.

# 5177013
Розетка обеспечивает необходимые цепи для электрических тормозных систем или вспомогательных фонарей.

# 5223230
Розетка обеспечивает необходимые цепи для электрических тормозных систем или вспомогательных фонарей.

Stock # 5177140
Обеспечивает 7 RV Blade И 4-проводное плоское соединение из одного места.В комплект входит монтажный кронштейн.

Stock # 5177133
Endurance ™ 7-полюсная торцевая заглушка для RV отвала – это усиленная модернизация любой заводской торцевой заглушки для прицепа. Поставляется с монтажным кронштейном для прицепа.

Stock # 5177029
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.

Stock # 1294351
OPTRONICS 7-сторонний круглый протектор разъема ремня безопасности прицепа защищает от грязи и коррозии, когда вилка не используется.

Stock # 5177089
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.7-полюсный штекер поставляется с 7-жильным концевым проводом с цветной маркировкой.

# 5177157
Лепестковый кабель LED Test 7 предварительно смонтирован и обеспечивает защиту проводов с помощью оплетки для проводов в оболочке.Светодиодные индикаторы подтверждают наличие электрической непрерывности для каждой функции буксировки.

Stock # 5177090
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным концевым проводом с цветной маркировкой.

Stock # 5177091
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным концевым проводом с цветной маркировкой.

Stock # 5177143
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.7-полюсный штекер поставляется с 7-жильным автомобильным прицепным проводом с цветной кодировкой.

Stock # 5177142
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным автомобильным прицепным проводом с цветной кодировкой.

Stock # 5177131
7-полюсная торцевая розетка для RV отвала Endurance – это мощная модернизация любой заводской торцевой заглушки.

Stock # 5177136
Endurance 7-полюсная торцевая розетка для лопастей RV с поворотным креплением – это прямая замена для тяжелых условий эксплуатации некоторых заводских торцевых пробок Chevy / GM.

Stock # 5223345
Обычно используется для больших трейлеров RV с тормозами и дополнительным освещением. 7-полюсные соединители обеспечивают дополнительные цепи для прицепов с электрическими тормозами и дополнительным освещением, например, внутренним освещением или функцией резервного / обратного хода.

Stock # 5177007
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.

Склад # 5223024
Удлинительный кабель с 7-полюсного конца транспортного средства на 7-полюсный конец прицепа позволяет легко подсоединять 5-е колесо и прицеп с гибкой шеей – 7 футов

Stock # 5177130
Жгут проводов Hoppy 5th Wheel / Gooseneck длиной 8 футов.
Совместим с: Chevy, GMC, Ford, Dodge, Nissan и Toyota с заводским жгутом проводов (разъем 7 RV Blade Bumper).

# 5223194
“L-образный кронштейн” предназначен для надежного удержания коннектора ствола Flat-4 под автомобилем.

# 5223192
“L-образный кронштейн” предназначен для крепления 4-, 5- и 6-сторонних круглых соединителей ствола.

# 5223193
“L-образный кронштейн” предназначен для надежного удержания 7-сторонних круглых соединителей ствола.

# 5223348
Аккуратно хранит 4-плоский разъем, легко устанавливается с помощью кабельных стяжек или винтов.
SUPPLIES LIMITED

# 5223203
Коробка крепится к сцепным устройствам с квадратными поперечными трубками 2-1 / 2 “для удержания розеток.

# 5177067
Сверхпрочный “L-образный кронштейн” крепится под автомобилем для удержания розеток.

Stock # 5005131
Peterson mfg.Двухсторонний формованный штекер для габаритных огней серий 142, 143, 146, 150.

Stock # 5005055
Мфг под прямым углом Петерсона. Двухсторонняя формованная розетка для использования с габаритными фонарями Peterson серий 152, 153 и 154.

Stock # 5005224
Мфг под прямым углом Петерсона.Литая заглушка с 3 направлениями для использования с герметичными задними фонарями накаливания.

Stock # 5005139
Peterson mfg. 3-сторонняя формованная заглушка для использования с задними фонарями # 421, устанавливаемыми заподлицо.

Stock # 1294151
OPTRONICS A-46PB Линейный двухпозиционный формованный штекер для использования с габаритными / габаритными огнями.Включает черный / белый провод 6 дюймов.

Stock # 1294152
OPTRONICS A-49PB Смещенная двухсторонняя формованная заглушка для использования с габаритными / габаритными огнями. Включает красно-белый провод 6 дюймов.

# 1294153
OPTRONICS A-45PB Прямой формованный штекер с 3 направлениями для использования с задними фонарями.Включает 10-дюймовый красный / черный / белый провод.

Stock # 1294154
OPTRONICS A-47PB Угловая 3-сторонняя формованная заглушка для использования с задними фонарями. Включает 10-дюймовый красный / черный / белый провод.

Stock # 1294245
OPTRONICS A-45PB Встроенный двухсторонний формованный штекер для использования с габаритными / габаритными огнями.Включает красно-белый провод 6 дюймов.

Запас # 1294223
OPTRONICS AL45PWTB Литой трехсторонний штекер к всепогодному штекеру. Всепогодную заглушку также называют заглушкой Fit n ‘Forget.

Stock # 1294155
OPTRONICS A65P Inline 1-полюсный литой штекер для использования с габаритными / габаритными огнями.Включает черный провод 6 дюймов.

Stock # 1569016
TRUCK-LITE # 94902 Двухсторонняя литая заглушка для использования с габаритными / габаритными огнями. Включает черный / белый провод 6 дюймов.

# 5419216
Габаритный фонарь “Караван” 2-полюсный разъем косички длиной 82 дюйма с 2-полюсным разъемом плоского типа на конце.

# 5419312
Пигтейл габаритных фонарей Karavan длиной 204 дюйма с однополюсным и двухполюсным разъемом плоского типа на каждом конце.

Stock # 5419213
Габаритный фонарь KARAVAN 2-полюсный штекер длиной 13 футов с 1 штекером и 1 штекером типа пули на конце.

Stock # 1569172
TRUCK-LITE # 94707 LED Fit ‘N Забудьте о стопе / повороте / хвостовой заглушке, предотвращая попадание соли в воду и коррозионных веществ от светодиодных ламп. Имеет провод GPT диаметром 8 дюймов и 16 калибра.

Запас # 1569246
Truck-Lite «Новый» штекер с 3 штырьками с внутренней резьбой работает с «Новыми» штырями с 3 штырями, которые можно найти на более новых фонарях Truck-Lite Stop / Tail / Turn.

Stock # 1569179
TRUCK-LITE # 93745 LED Fit ‘N Forget переходник для маркеров / зазоров используется для адаптации светодиодных ламп к обычным системам проводов. Имеет провод GPT диаметром 4 дюйма и 16 сечений.

Stock # 1569180
TRUCK-LITE # 94964 Прямоугольный маркер / заглушка предназначена для использования в ограниченных пространствах.Имеет провод GPT 6 дюймов, калибр 16.

Запас # 1566188
Катушка 50 футов с 7 проводниками Phillips – 1/8, 2/10, 4/12 Ga. ABS Ярко-зеленый
Черный – Коричневый – Синий – Зеленый – Красный – Белый – Желтый

Stock # 1566189
Катушка Phillips 7 с проводником 100 футов – 1/8, 2/10, 4/12 Ga.ABS Ярко-зеленый
Черный – Коричневый – Синий – Зеленый – Красный – Белый – Желтый

Запас # 1566454
Катушка Phillip 7 с кондуктором, 100 футов – 1/10, 6/12 GA Blue Jacket .640 O.D.
Черный – Коричневый – Синий – Зеленый – Красный – Белый – Желтый

# 1566455
Катушка Phillip 7, проводник, 100 футов – 1/12, 6/14 GA Blue Jacket.570 О.Д.
Черный – Коричневый – Синий – Зеленый – Красный – Белый – Желтый

Запас # 1566456
Катушка Phillip 6 с кондуктором, 100 футов – 6/14 GA Blue Jacket .570 O.D.
Черный – Коричневый – Зеленый – Красный – Белый – Желтый

Запас # 1566457
Катушка Phillip 4 проводник 100 ‘- 4/14 GA Blue Jacket.440 O.D.
Коричневый – Зеленый – Белый – Желтый

Запас # 1566458
Катушка Phillip 3 проводника 100 футов – 3/14 GA Blue Jacket .440 O.D.
Красный – Белый – Черный

# 1566459
Катушка Phillip 2 с дирижером 100 футов – 2/14 GA Blue Jacket.340 О.Д.
Белый – Черный

Запас # 1566488
Катушка Phillip 7 с кондуктором 250 футов – 1/12, 6/14 GA Blue Jacket .570 O.D.
Черный – Коричневый – Синий – Зеленый – Красный – Белый – Желтый

# 1566498
Катушка Phillips 2 проводника 250 футов – синий жакет 14 калибра.340 О.Д.
Черный – Белый

Запас # 1566190
Катушка 50 футов с 7 проводниками Phillips – 6/14, калибр 1/12 с проводом Duraflex с внешним диаметром 0,570 дюйма, черная оболочка.
Черный – Коричневый – Синий – Зеленый – Красный – Белый – Желтый

# 1566461
Катушка Phillips 7 проводов 50 ‘- 6/12, калибр 1/10 с.Провод Duraflex с внешним диаметром 640 дюймов, черный.
Черный – Коричневый – Синий – Зеленый – Красный – Белый – Желтый

Запас # 1566191
Катушка Phillips 7 проводников 100 футов – 6/14 калибра 1/12 с проводом Duraflex в черной оболочке с внешним диаметром 0,570 дюйма.
Черный – Коричневый – Синий – Зеленый – Красный – Белый – Желтый

Запас # 1566460
Катушка Phillips 7 проводников 100 футов – 6/12, 1/10 калибра с проводом Duraflex с внешним диаметром 0,640 дюйма.
Черный – Коричневый – Синий – Зеленый – Красный – Белый – Желтый

# 1566493
Катушка Phillips 7 проводов 250 ‘- 6/12, калибр 1/10 с.Провод Duraflex с внешним диаметром 640 дюймов, черный.
Черный – Коричневый – Синий – Зеленый – Красный – Белый – Желтый

Запас # 1566192
Катушка 50 футов с 6-ю проводниками Phillips – калибр 6/14 с проводом Duraflex с внешним диаметром 0,550 дюйма.
Черный – Коричневый – Зеленый – Красный – Белый – Желтый

# 1566193
Катушка Phillips 6 проводников 100 футов – калибр 6/14 с.Провод Duraflex с внешним диаметром 550 дюймов, черный.
Черный – Коричневый – Зеленый – Красный – Белый – Желтый

Запас # 1566194
Катушка 50 ‘Phillips с 4 проводниками – калибр 4/14 с проводом Duraflex с внешним диаметром 0,440 дюйма.
Коричневый – зеленый – белый – желтый

Phillips, калибр 12 Первичный провод.Катушка 100 футов доступна с черной или красной оболочкой.

Stock # 1566285
Phillips 10-2 AWG Первичный провод. 100-футовая катушка черно-белой проволоки с серой оболочкой.

Опасностей обратной полярности – 8 точек Осмотр дома

Горячий, нейтральный и заземленный

При осмотре электрической системы во время домашнего осмотра инспекторы проверяют полярность электрических розеток или розеток.Проверку обратной полярности можно выполнить с помощью небольшой портативной розетки или тестера розеток.

Современные розетки с заземлением имеют 3 отверстия или гнезда – одно для горячего, одно для нейтрального и одно для земли. Горячий всегда меньше двух слотов, а нейтральный немного длиннее. Если вы когда-либо пытались вставить вилку лампы, радиоприемника или другого прибора в розетку и должны были повернуть вилку в противоположном направлении, значит, вы столкнулись с полярностью.

Электричество течет к устройству через черный или горячий провод и возвращается к источнику на белом или нейтральном проводе.Когда провода правильно подключены к электрической панели и правильно подключены к розетке, все в порядке. Если по дороге поменять местами белый и черный провода, проблема может быть не за горами.

Получение шока при отключении питания

Большинство электрических устройств имеют двухпозиционный выключатель. Производители обычно подключают свои продукты таким образом, чтобы двухпозиционный переключатель прерывал поступающую мощность на черный или горячий провод, где он входит в устройство. Это означает, что когда переключатель выключен, на схему не подается питание.Если присутствует обратная полярность, внутри устройства может все еще присутствовать питание, даже если устройство кажется выключенным.

Допустим, вы подключаете новую кофеварку к розетке с обратной полярностью. Заварив чашку утреннего кофе, вы выключаете выключатель. Индикатор питания гаснет, и нагреватель для посуды начинает остывать, как и должно. Если горшок подключен к розетке с обратной полярностью, электричество теперь попадает в устройство по нейтральному проводу, где ему не место.Даже если кажется, что горшок выключен, цепи внутри могут оставаться под напряжением 24 часа в сутки, 7 дней в неделю. Известно, что именно это условие приводит к сгоранию довольно новой кофеварки. Возможно, кофеварка – расходный материал, но что, если это ваш новый телевизор с плоским экраном или стереосистема выйдет из строя преждевременно, потому что цепи не рассчитаны на постоянное питание от розетки с обратной полярностью?

Обратная полярность также представляет опасность. Давайте посмотрим на стандартный цоколь лампы Эдисона. При правильном подключении небольшой язычок в основании патрона горячий, а резьбовая часть лампы – нейтральная.Когда лампа выключена, на оголенные металлические нити не должно быть напряжения. Однако, когда лампа подключена к розетке с обратной полярностью, металлические резьбы на розетке могут оставаться под напряжением даже при выключенном выключателе. Электричество может течь в руку человека, когда его пальцы касаются розетки, когда он тянется к выключателю или меняет лампочку.
