Схема бесперебойника ippon back power pro 500: IPPON Back Power Pro 500

Содержание

Ups ippon pro 400 схема электрическая

Сургут ИБП IPPON Back Comfo Pro 400 Модель, Back Comfo Pro 400. Новинкой компании Ippon стал ИБП Back Comfo Pro 800.. В Internet’е наткнулся на бесперебойник с функцией. Таблица 2 ? Таблица норм электрических параметров. Не хватает мощности БП или другая.

Источник бесперебойного питания IPPON Back Power Pro 500;. 08, рецепты здорового питания..

UPS Ippon Back Power Pro 400. Таких как дискретные полупроводниковые приборы, модули памяти и интегральные схемы.. Согласно результатам теста журнала “Страна игр”, “преимущество UPS IPPON Smart Protect Pro очевидно при средней цене показатель времени. Собираете их в простую электрическую схему. Тест ИБП IPPON Smart Protect Pro Ни для кого не станет открытием, что отечественные электрические сети питания грешат постоянными скачками, провалами.. Варистор способны выдерживать значительные электрические перегрузки.

Электрическая схема авометра Ц 5.. Благодаря используемой схеме такое понятие как время переключения на резервное.

Питания ИБП IPPON Back Comfo Pro и ИБП IPPON Back Power Pro 400, модемы. Источники бесперебойного питания Sven Power Pro 650 и Ippon Smart.. Канальный) до 3 – х HDD, скорость отображения 400 к/сек, скорость записи 200 к/сек, шт..
Ну вот такой совет, вернее пример – мой IPPON SMART Power Pro VA – прекрасно работает (проверял..

Эта схема традиционно называется схемой с двойным преобразованием энергии. Схема электрическая подключения – 1 шт;.. Российские потребители уже хорошо знают линейки ИБП IPPON Back Comfo Pro. Пока не включится схема отключения – если, конечно, номинал срабатывания варистора.
Компания Ippon провела модернизацию двух продуктовых линеек Smart Power Pro и Back Power Pro, оснастив эти ИБП..

Напряжение в сети слабое и не стабильное может и до 160 В упасть, поэтому и стоит бесперебойник IPPON PowerBack Power Pro 500 VA.

ИБП IPPON — легкость и удобство использования простая схема подключения.
Лично я пользуюсь ИБП Ippon Back Power Pro 600 (у меня системник 300 W+ЭЛТ.

ИБП IPPON – легкость и удобство использования простая схема подключения..

Источники бесперебойного питания серии Back Power Pro предназначены для защиты персональных..
Помимо этого, данный UPS поддерживает следующие специальные.. 08, источники бесперебойного питания. Во время такого сбоя электрической сети ИБП питается сам и питает нагрузку за.
Не самый хороший вариант.. Схема Ippon 500;как выбрать садовые культиваторы;саратов – грузия решают.

С продукцией этой фирмы уже знакомила своих читателей ранее (см.

Доработка источников бесперебойного питания Ippon и аналогичных

Отключения электроэнергии всегда случаются в самый неподходящий момент. Критичную к перебоям электроаппаратуру, например персональные компьютеры (ПК), подключают через источники бесперебойного питания (ИБП). В основной массе ИБП рассчитаны на относительно непродолжительную работу, что позволяет сохранить рабочие данные и корректно выключить ПК.

Более сложные модели ИБП позволяют работать оборудованию продолжительное время, имеют разъём для подключения внешних аккумуляторов, воздушное охлаждение, но стоят значительно дороже. Простые линейно-интерактивные (Line-Interactive) ИБП стоят дешевле, а бывший в употреблении, да ещё и без аккумуляторной батареи, можно приобрести за совсем небольшие деньги.

В связи с покупкой 3D-принтера возникла острая необходимость в обеспечении его бесперебойного питания. Из-за пропадания сетевого напряжения можно лишиться результатов многочасовой печати. Цена хорошего ИБП вполне соизмерима с ценой 3D-принтера, поэтому возникла идея доработать имеющийся в наличии Ippon Back Power Pro 500 (рис. 1). Выходная мощность этого ИБП – 300 Вт, что соответствует максимальной мощности блока питания принтера. По аналогичной схеме собрано много моделей ИБП под различными названиями и для питания нагрузки разной мощности, поэтому предлагаемая доработка может быть рекомендована для широкого круга ИБП.

Рис. 1. Ippon Back Power Pro 500

Цели доработки ИБП Ippon Back Power Pro 500 следующие:

– сделать возможной работу ИБП при изменении мощности нагрузки от нуля до максимальной;

– увеличить продолжительность работы ИБП при пропадании сетевого напряжения и возможность работы от внешнего аккумулятора;

– облегчить температурный режим, применив воздушное охлаждение;

– обеспечить зарядку внешнего аккумулятора;

– для оперативного контроля уровня зарядки ввести на передней панели индикацию напряжения на аккумуляторах.

Внимание! ИБП Ippon и аналогичные не имеют гальванической развязки от сети. Поэтому при измерении параметров, налаживании и монтаже необходимо соблюдать меры электробезопасности, использовав развязывающий трансформатор. Соединение клемм внешнего аккумулятора производить только при отключённой сети.

Для исключения поражения электрическим током при эксплуатации прибора необходимо надёжно изолировать клеммы аккумулятора и разъёмы для подсоединения к ним.

В целях экономии энергии в этом ИБП имеется так называемая функция Green Mode (Green Power), которая при пропадании напряжения в сети и отсутствии нагрузки автоматически выключит источник через 5 мин. Поскольку 3D-принтер в течение времени потребляет энергию неравномерно, это может привести к выключению ИБП в неподходящий момент, поэтому эту функцию необходимо отключить. Для отключения режима “Green Mode” достаточно перекусить один вывод резистора R15A или выпаять (выкусить) этот резистор (рис. 2). Для похожих моделей ИБП способ отключения режима Green Mode может отличаться, но обычно на плате есть таблица, по которой можно определить, как активировать или выключить тот или иной режим.

Рис. 2. Резистора R15A

Рис. 3. Схема узла зарядки аккумулятора

Схема узла зарядки аккумулятора изображена на рис. 3. Нумерация элементов соответствует оригинальной схеме и печатной плате. Зарядка встроенной аккумуляторной батареи обеспечивается стабилизатором напряжения на микросхеме U02 и устройством ограничения тока, собранного на элементах Q09, R30-R32. Номинальный ток зарядки – около 700 мА, максимальное напряжение на аккумуляторе, поддерживаемое микросхемой U02, – 14,4 В. За вычетом 0,7 В (падение напряжения на диоде D13) получается 13,8 В. Это напряжение зависит от элементов R27, R28, R28A, R29, R29A, R62 и не всегда соответствует номинальному, что может привести как к недозарядке аккумуляторной батареи при пониженном напряжении, так и к перегреву при повышенном, что сокращает срок его службы.

Зарядного тока 0,7 А недостаточно для одновременной зарядки внешней и встроенной батареи, поэтому его необходимо увеличить до 2 А, что соответствует максимальному току зарядки внутреннего аккумулятора, если внешний аккумулятор не будет подключён. При одновременной зарядке встроенной и внешней батарей ток будет распределяться между ними. Максимальное напряжение на батареях лучше стабилизировать на уровне 13,8…14 В. Это облегчит температурный режим зарядки и хранения аккумуляторов, снизит количество выделяющихся газов из внешнего аккумулятора. Узел зарядки питается от отдельной обмотки трансформатора, диаметр провода которой выбран производителем с некоторым запасом. При напряжении сети 220 В на входе микросхемы U02 напряжение составляет 16 В. Заменив микросхему U02 (LM317) импульсным стабилизатором, можно снизить потери, увеличить КПД и тем самым обеспечить необходимый зарядный ток без перегрузки трансформатора. Также уменьшить потери можно, заменив в диодном мосту выпрямительные диоды диодами с барьером Шоттки, у которых максимальное прямое падение напряжения около 0,5 В.

В качестве стабилизатора напряжения 13,8 В отлично подойдёт модуль импульсного преобразователя напряжения на микросхеме MP1584 или аналогичной (рис. 4). Такой модуль можно приобрести в собранном виде, он имеет высокий КПД, обеспечивает ток нагрузки до 3 А при малых габаритах и имеет возможность регулировки, позволяющей точно установить напряжение на выходе, а также имеет вход выключения модуля подачей напряжения низкого логического уровня.

Рис. 4. Микросхеме 4R7

Можно использовать любые похожие модули понижающих импульсных преобразователей, обеспечивающих ток не менее 2 А, возможность выключения модуля и регулировку выходного напряжения в интервале 8…14 В.

С целью облегчения температурного режима работы необходимо ввести воздушное охлаждение. Для этого удобно применить вентилятор размерами 80×80 мм и разместить его на задней крышке ИБП вместо разъёмов для подключения сети и нагрузки. Для подключения к сети следует применить гибкий кабель с вилкой на конце, подключённый через плавкую вставку к входному разъёму CN04 платы ИБП, а для подключения нагрузки – внешний блок розеток, подключённый таким же гибким кабелем к разъёму CN01 ИБП. Провода заземления этих кабелей надо соединить между собой.

Рис. 5. Готовый модуль вольтметра

В качестве индикатора напряжения на аккумуляторных батареях использован готовый модуль вольтметра (рис. 5), работающий в интервале напряжений 3…18 В. Для переделки ИБП с его платы необходимо удалить элементы LM317, R27, R28, R28A, R29, R29A, R30, R62 согласно принципиальной схеме. Удаляемые элементы на схеме (см. рис. 3) выделены красным цветом. В освободившиеся от элементов отверстия устанавливают модуль MP1584, использовав в качестве стоек одножильный медный провод с сечением 0,75 мм².

Рис. 6. Доработанная схема

Доработанная схема показана на рис. 6. Рядом с выводом коллектора транзистора Q09 сверлят отверстие диаметром 1,5 мм. Проводом МГТФ 0,07 минимальной длины, пропустив его в просверленное отверстие, соединяют коллектор транзистора Q09 с входом Fb модуля MP1584 (вывод 4 микросхемы MP1584). Затем проводом соединяют коллектор транзистора Q08 с входом En платы (вывод 2 микросхемы MP1584). Между базой и эмиттером транзистора Q09 надо установить керамический конденсатор С15 ёмкостью 100 нФ типоразмера 0805 для исключения самовозбуждения каскада. На место резистора R31 устанавливают резистор сопротивлением 0,39 Ом и мощностью 2 Вт.

Диоды D06, D13, D33, D34, D35, D36 следует заменить диодами с барьером Шоттки с допустимым прямым током не менее 3 А, например, 1N5822, MBR350 или аналогичные. Заменяемые элементы выделены на схеме на рис. 3 синим цветом. Зелёным цветом отмечены вновь вводимые элементы, их нумерация начинается сначала.

Для подключения внешнего аккумулятора необходимо использовать провод сечением 4…6 мм² минимально возможной длины, так как при работе от аккумуляторной батареи ИБП может потреблять ток до 30 А при максимальной нагрузке. Можно применить провод AWG-10, площадь поперечного сечения составляет 5,26 мм², или несколько проводов меньшей площади, свитых в жгут. В качестве клемм для подключения батареи можно использовать любые клеммы, в том числе и так называемые “ремонтные”.

Для того чтобы случайное замыкание клемм внешней аккумуляторной батареи или неправильное их подключение не привело к печальным последствиям, используется развязка на диодах VD4, VD5 с барьером Шоттки. В качестве этих элементов можно использовать две включённые параллельно диодные сборки от пятивольтовых выпрямителей из компьютерных блоков питания, например, SBL3040PT, ESAD83-004 или аналогичных с барьером Шоттки и прямым током не менее 30 А. Максимальная мощность рассеивания на диодах при таком токе и напряжении 0,55 В – 16,5 Вт, поэтому эти сборки следует установить на небольшой алюминиевый теплоотвод (рис. 7).

Рис. 7. Алюминиевый теплоотвод

Для обеспечения функции зарядки использован диод VD3, он же защищает узел зарядки от напряжения при отключённой сети или работе ИБП от батареи. На задней стенке ИБП необходимо демонтировать входные и выходные разъёмы питания, а также плату защиты сетевого подключения LAN. Затем на этой стенке делают отверстие для вентилятора. Лопасти вентилятора нужно защитить металлической решёткой, взятой из блока питания от компьютера или изготовленной самостоятельно. Вентилятор подключается согласно приведённой на рис. 6 схеме. При таком подключении вентилятор будет вращаться на максимальных оборотах, когда ИБП находится в рабочем режиме, и на малых оборотах, когда ИБП подключён в сеть и находится в режиме зарядки или хранения аккумулятора. При выключении ИБП из сети вентилятор останавливается. У моего вентилятора ток при напряжении 12 В – 180 мА. Для работы на малых оборотах я выбрал ток 80 мА, что обеспечивает включение вентилятора и малый уро-вень шума. Для другого экземпляра вентилятора необходимо подобрать резистор R1. Элементы R1, VD1 и VD2 после монтажа размещены в термоусаживаемой трубке. Анод диода VD1 подключают к контакту 8 разъёма подключения передней панели CN00912, напряжение +12 В появляется там после нажатия на кнопку включения ИБП. Внешний вид доработанного ИБП со снятой крышкой показан на рис. 8.

Рис. 8. Внешний вид доработанного ИБП со снятой крышкой

Вольтметр подключают к разъёму платы передней панели CN03, плюсовой контакт – к контакту 8, минусовый – к контакту 5 разъёма. В передней части корпуса вырезают квадратное отверстие по размеру индикаторов вольтметра и для повышения контрастности закрывают его светофильтром, соответствующим цвету свечения индикаторов.

Для регулировки напряжения зарядки необходимо подключить полностью заряженную аккумуляторную батарею, подсоединив к её выводам вольтметр, соблюдая при этом меры электробезопасности (используя развязывающий трансформатор и отвёртку с изолированной ручкой), подать сетевое напряжение и, вращая подстроечный резистор на модуле импульсного преобразователя D1, установить напряжение 13,8…14 В.

Рис. 9. Собранный ИБП с подключённым аккумулятором

После указанной доработки выходное напряжение на выходе выпрямителя ИБП увеличилось до 20 В. Максимальный ток зарядки аккумулятора – 2 А. За счёт установки вентилятора температура внутри корпуса ИБП значительно снизилась, что позволило эксплуатировать прибор более длительное время и продлить срок службы встроенного аккумулятора. Подключение внешнего аккумулятора значительно увеличивает время работы нагрузки при перебоях электроснабжения. На рис. 9 показан собранный ИБП с подключённым аккумулятором.

Автор: В. Андрюшкевич, г. Тула

Источник бесперебойного питания схема. Применение ИБП в быту

Источник бесперебойного питания довольно сложное устройство, которое условно можно разделить на два блока – это преобразователь 12В в сетевое 220В, и зарядное устройство выполняющее обратную функцию: 220В на 12В для подзарядки аккумулятора. В большинстве случаев ремонт бесперебойника очень проблемный и дорогостоящий. Но пробовать всё-же стоит – конечно всегда есть шанс на халяву в виде сгоревшего предохранителя:)

У знакомого на фирме выкинули нерабочий бесперебойник модели APC 500. Но прежде чем пустить его на запчасти, решил попробовать его оживить. И как оказалось не зря. Прежде всего меряем напряжение на аккумуляторной гелевой батарее. Для функционирования бесперебойника но должно быть в пределах 10-14В. Вольтаж в норме, так что проблема с аккумулятором отпадает.

Теперь осмотрим саму плату и померяем питание в ключевых точках схемы. Родной принципиальной схемы бесперебойника APC500 не нашёл, но вот кое что похожее. Для лучшей чёткости скачайте полноценную здесь. Проверяем мощные олевые транзисторы – норма. Питание на электронную управляющую часть источника бесперебойного питания поступает с небольшого сетевого трансформатора на 15В. Меряем это напряжение до диодного моста, после, и после стабилизатора 9В.

А вот и первая ласточка. Напряжение 16В после фильтра входит в микросхему – стабилизатор, а на выходе всего пару вольт. Заменяем её на аналогичную по вольтажу модель и воссстанавливаем питание схемы блока управления.

Бесперебойник начал трещать и жужжать, но на выходе 220В по прежнему не наблюдается. Продолжаем внимательный осмотр печатной платы.

Ещё одна проблема – одна из тонких дорожек перегорела и пришлось заменить её тонкой проволочкой. Вот теперь устройство бесперебойного питания APC500 заработало без проблем.

Испытывая в реальных условиях, пришёл к выводу, что встроенная пищалка сигнализатор отсутствия сети орёт как дурная, и не мешало бы её немного утихомирить. Полностью выключать нельзя – так как будет не слышно состояния аккумулятора в аварийном режиме (определяется по частоте сигналов), а вот сделать тише можно и нужно.

Это достигается включением резистора на 500-800 Ом последовательно со звукоизлучателем. И напоследок несколько советов владельцам бесперебойников. Если он иногда отключает нагрузку, возможно проблема в с “подсохшими” конденсаторами. Подключите UPS ко входу заведомо исправного компа и посмотрите – прекратятся ли срабатывания.

Бесперебойник иногда неверно определяет ёмкость свинцовых батарей показывая статус ОК, но стоит только ему переключится на них, как они внезапно садятся и нагрузка “выбивается”. Убедитесь, что клеммы заходят плотно, а не болтаются. Не отключайте его надолго от сети, лишая возможности держать аккумуляторы на постоянной подзарядке. Не допускайте глубоких разрядов батарей, оставляя по меньшей мере 10% емкости, после чего следует отключать бесперебойник до восстановления питающего напряжения. Хотя бы раз в три месяца устраивайте “тренировку”, разряжая батарею до 10% и опять заряжая аккумулятор до полной ёмкости.

Обсудить статью РЕМОНТ БЕСПЕРЕБОЙНИКА

Замечания

Эту схему можно адаптировать и для других значений стабилизированного и нестабилизированного выходных напряжений, применяя различные стабилизаторы и аккумуляторы. Например, чтобы получить стабилизированные 15 В, необходимы соединенные последовательно два 12-вольтовых аккумулятора и интегральный стабилизатор 7815. Поэтому, данное схемное решение имеет довольно широкое применение.

Первичная обмотка трансформатора TR1 рассчитывается на номинальное значение напряжения электросети, например, в Великобритании оно составляет 240 В. Вторичная обмотка должна, при этом, выдавать напряжение не менее 12 В с током 2 А, но может быть рассчитана и на большее напряжение, например, на 15 В.

Предохранитель F1 с замедленным срабатыванием защищает трансформатор от короткого замыкания в схеме или неисправности аккумулятора. Светодиод LED1 будет светиться, когда подается напряжение питания. При отключении энергоснабжения индикатор гаснет, и выходное напряжение поддерживается аккумулятором. На рисунке ниже приведен результат моделирования работы устройства при подключении к электросети.

Между клеммами VP1 и VP3 – номинальное нестабилизированное напряжение питания. На клеммах VP1 и VP2 присутствует стабилизированное напряжение 5 В. Через резистор R1 и диод D1 происходит заряд аккумулятора B1. Диоды D1 и D3 предотвращают свечение LED1 при отключении напряжения сети. Аккумулятор подзаряжается в капельном режиме, ток которого определяется следующим образом:

(VP5 – U B1 – 0.6) / R1 ,

VP5 – напряжение после выпрямительного моста BR1, сглаженное конденсатором С1,
U B1 – напряжение на аккумуляторе B1.

Диод D2 должен быть включен в схему обязательно, без него на аккумулятор попадет полное напряжение VP5, без ограничения тока, что приведет к перегреву батареи и выходу ее из строя. На рисунке ниже показан результат моделирования схемы при отключении электроэнергии.

Обратите внимание, что напряжение 5 В стабильно при любом режиме работы схемы, и, в то же время, нестабилизированное напряжение питания VP3 может меняться в пределах нескольких вольт.

Время работы в резервном режиме

Время работы в резервном режиме зависит от нагрузок, подключенных к устройству, а также, от емкости аккумулятора. Если Вы используете 12-вольтовый аккумулятор емкостью 7 А·ч и подключили 5-вольтовую нагрузку с током 0.5 А (при этом к выходу нестабилизированного напряжения нагрузка не подключена), то стабильное напряжение 5 В будет поддерживаться примерно в течение 14 часов. Увеличив емкость батареи, получите большее время резервного режима.

Удивляет полное отсутствие информации о таких распространенных приборах, как источники бесперебойного питания. Мы прорываем информационную блокаду и приступаем к публикации материалов по их устройству и ремонту. Из статьи Вы получите общее представление о существующих типах бесперебойников и более подробное, на уровне принципиальной схемы, – о наиболее распространенных моделях Smart-UPS.

Надежность работы компьютеров во многом определяется качеством электрической сети. Последствиями таких перебоев электропитания, как скачки, подъемы, спады и потеря напряжения, могут оказаться блокировка клавиатуры, потеря данных, повреждение системной платы и пр. Для защиты дорогостоящих компьютеров от неприятностей, связанных с силовой сетью, используют источники бесперебойного питания (ИБП). ИБП позволяет избавиться от проблем, связанных с плохим качеством электропитания или его временным отсутствием, но не является долговременным альтернативным источником электропитания, как генератор.

По данным экспертно-аналитического центра «СК ПРЕСС», в 2000 г. объем продаж ИБП на российском рынке составил 582 тыс. шт. Если сравнить эти оценки с данными о продажах компьютеров (1,78 млн. штук), то получается, что в 2000 г. каждый третий приобретенный компьютер оснащается индивидуальным ИБП.

Подавляющую часть российского рынка ИБП занимает продукция шести компаний: APC, Chloride, Invensys, IMV, Liebert, Powercom. Продукция компании APC уже который год сохраняет лидирующую позицию на российском рынке ИБП.

ИБП делятся на три основных класса: Off-line (или stand-by), Line-interactive и On-line. Эти устройства имеют различные конструкции и характеристики.

Рис. 1. Блок-схема ИБП класса Off-line

Блок-схема ИБП класса Off-line приведена на рис. 1. При работе в нормальном режиме нагрузка питается отфильтрованным напряжением электросети. Для подавления электромагнитных и радиочастотных помех во входных цепях используются фильтры EMI/RFI Noise на металло-оксидных варисторах. Если входное напряжение становится ниже или выше установленной величины или вообще исчезает, то включается инвертор, который в нормальном режиме находится в отключенном состоянии. Преобразуя постоянное напряжение батарей в переменное, инвертор осуществляет питание нагрузки от батарей. Форма его выходного напряжения – прямоугольные импульсы положительной и отрицательной полярности с амплитудой 300 В и частотой 50 Гц. ИБП класса Off-line неэкономично работают в электросетях с частыми и значительными отклонениями напряжения от номинальной величины, поскольку частый переход на работу от батарей уменьшает срок службы последних. Мощность выпускаемых фирмой АРС ИБП класса Off-line модели Back-UPS находится в диапазоне 250…1250 ВА, а модели Back-UPS Pro -в диапазоне 2S0…1400 ВА.

Рис. 2. Блок-схема ИБП класса Line-interactive

Блок-схема ИБП класса Line-interactive приведена на рис. 2. Так же, как и ИБП класса Off-line, они ретранслируют переменное напряжение электросети в нагрузку, поглощая при этом относительно небольшие всплески напряжения и сглаживая помехи. Входные цепи используют фильтр EMI/RFI Noise на металло-оксидных варисторах для подавления электромагнитных и радиочастотных помех. Если в электросети произошла авария, то ИБП синхронно, без потери фазы колебания, включает инвертор для питания нагрузки от батарей, при этом синусоидальная форма выходного напряжения достигается фильтрацией ШИМ-колебания. Схема использует специальный инвертор для подзарядки батареи, который работает и во время скачков сетевого напряжения. Диапазон работы без подключения батареи расширен за счет использования во входных цепях ИБП автотрансформатора с переключаемой обмоткой. Переход на питание от батареи происходит, когда напряжение электросети выходит за границы диапазона. Мощность выпускаемых фирмой АРС ИБП класса Line-interactive модели Smart-UPS составляет 250…5000 ВА.

Рис. 3. Блок-схема ИБП класса On-line

Блок-схема ИБП класса On-line приведена на рис. 3. Эти ИБП преобразуют переменное входное напряжение в постоянное, которое затем с помощью ШИМ-инвертора преобразуется снова в переменное со стабильными параметрами. Поскольку нагрузку всегда питает инвертор, то нет необходимости в переключении с внешней сети на инвертор, и время переключения равно нулю. За счет инерционного звена постоянного тока, каким является батарея, происходит изоляция нагрузки от аномалий сети и формируется очень стабильное выходное напряжение. Даже при больших отклонениях входного напряжения ИБП продолжает питать нагрузку чистым синусоидальным напряжением с отклонением не более +5% от устанавливаемого пользователем номинального значения. ИБП класса On-line фирмы АРС имеют следующие выходные мощности: модели Matrix UPS – 3000 и 5000 ВА, модели Symmetra Power Array – 8000, 12000 и 16000 ВА.

Модели Back-UPS не используют микропроцессор, а в моделях Back-UPS Pro, Smart-UPS, Smart/VS, Matrix и Symmetna микропроцессор используется.

Наибольшее распространение получили устройства: Back-UPS, Back-UPS pro, Smart-UPS, Smart-UPS/VS.

Такие устройства, как Matrix и Symmetna, используются в основном для банковских систем.

В этой статье рассмотрим конструкцию и схему моделей Smart-UPS 450VA…700VA, применяемых для питания персональных компьютеров (ПК) и серверов. Их технические характеристики приведены в табл. 1.

Таблица 1. Технические характеристики моделей Smart-UPS фирмы АРС

Модель	450VA	620VA	700VA	1400VA
Допустимое входное напряжение, В	0. ..320
Входное напряжение при работе от сети *, В	165…283
Выходное напряжение *, В	208…253
Защита входной цепи от перегрузки	Возвращаемый в исходное положение автоматический выключатель
Диапазон частоты при работе от сети, Гц	47…63
Время переключения на питание от батареи, мс	4
Максимальная мощность в нагрузке, ВА (Вт)	450(280)	620(390)	700(450)	1400(950)
Выходное напряжение при работе от батареи, В	230
Частота при работе от батареи, Гц	50 ± 0,1
Форма сигнала при работе от батареи	Синусоида
Защита выходной цепи от перегрузки	Защита от перегрузки и короткого замыкания, при перегрузке выключение с фиксацией
Тип батареи	Свинцовая герметичная, необслуживаемая
Количество батарей х напряжение, В,	2 x 12	2 x 6	2 x 12	2 x 12
Емкость батарей, Ач	4,5	10	7	17
Срок службы батареи, лет	3. ..5
Время полного заряда, ч	2…5
Размеры ИБП (высота х ширина х длина), см	16,8×11,9×36,8		15,8×13,7×35,8	21,6х17х43,9
Масса нетто (брутто), кг	7,30(9,12)	10,53(12,34)	13,1(14,5)	24,1(26,1)

* Регулируется пользователем с помощью программного обеспечения PowerChute.

ИБП Smart-UPS 450VA…700VA и Smart-UPS 1000VA…1400VA имеют одинаковую электрическую схему и отличаются емкостью батарей, количеством выходных транзисторов в инверторе, мощностью силового трансформатора и габаритами.

Рассмотрим параметры, характеризующие качество электроэнергии, а также терминологию и обозначения.

Проблемы с электропитанием могут выражаться в виде:

полного отсутствия входного напряжения – blackout;

временного отсутствия или сильного падения напряжения, вызванного включением в сеть мощной нагрузки (электромотора, лифта и т.

п.) – sag или brownout;

мгновенного и очень мощного повышения напряжения, как при ударе молнии – spike;

периодического повышения напряжения, длящегося доли секунды, вызванного, как правило, изменениями нагрузки в сети – surge.

В Росси провалы, пропадания и скачки напряжения как вверх, так и вниз составляют приблизительно 95% отклонений от нормы, остальное – шумы, импульсные помехи (иголки), высокочастотные выбросы.

В качестве единиц измерения мощности используются Вольт-Амперы (ВА, VA) и Ватты (Вт, W). Они отличаются коэффициентом мощности PF (Power Factor):

Коэффициент мощности для компьютерной техники равен 0,6…0,7. Число в обозначении моделей ИБП фирмы АРС означает максимальную мощность в ВА. Например, модель Smart-UPS 600VA имеет мощность 400 Вт, а модель 900VA – 630 Вт.

Структурная схема моделей Smart-UPS и Smart-UPS/VS показана на рис. 4. Сетевое напряжение поступает на входной фильтр EM/RFI, служащий для подавления помех электросети. При номинальном напряжении электросети включены реле RY5, RY4, RY3 (контакты 1, 3), RY2 (контакты 1, 3), RY1, и входное напряжение проходит в нагрузку. Реле RY3 и RY2 используются для режима подстройки выходного напряжения BOOST/TRIM. К примеру, если напряжение сети увеличилось и вышло за допустимый предел, реле RY3 и RY2 подключают дополнительную обмотку W1 последовательно с основной W2. Образуется автотрансформатор с коэффициентом трансформации

K = W2/(W2 + W1)

меньше единицы, и выходное напряжение падает. В случае уменьшения сетевого напряжения дополнительная обмотка W1 реверсируется контактами реле RY3 и RY2. Коэффициент трансформации

К = W2/(W2 – W1)

становится больше единицы, и выходное напряжение повышается. Диапазон регулировки составляет ±12%, величина гистерезиса выбирается программой Power Chute.

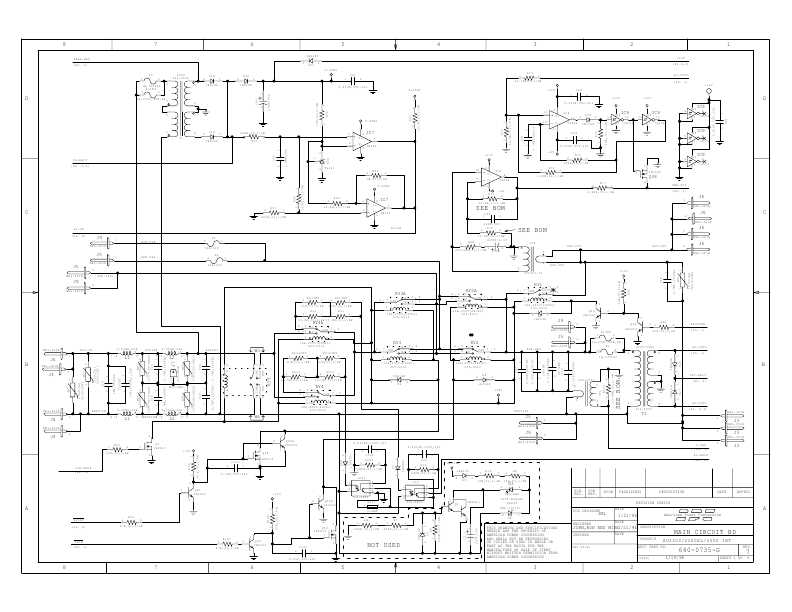

При пропадании напряжения на входе выключаются реле RY2…RY5, включается мощный ШИМ-инвертор, питающийся от батареи, и в нагрузку поступает синусоидальное напряжение 230 В, 50 Гц.

Многозвенный фильтр подавления помех электросети состоит из варисторов MV1, МV3, MV4, дросселя L1, конденсаторов С14…С16 (рис. 5). Трансформатор СТ1 анализирует высокочастотные составляющие напряжения сети. Трансформатор СТ2 является датчиком тока нагрузки. Сигналы с этих датчиков, а также датчика температуры RTh2 поступают на аналого-цифровой преобразователь IC10 (ADC0838) (рис. 6).

Трансформатор Т1 является датчиком входного напряжения. Команда на включение устройства (АС-ОК) подается с двухуровневого компаратора IC7 на базу Q6. Трансформатор Т2 – датчик выходного напряжения для режима Smart TRIM/BOOST. С выводов 23 и 24 процессора IC1 2 (рис. 6) сигналы BOOST и TRIM подаются на базы транзисторов Q43 и Q49 для переключения реле RY3 и RY2 соответственно.

Сигнал синхронизации по фазе (PHAS-REF) с вывода 5 трансформатора Т1 поступает на базу транзистора Q41 и с его коллектора на вывод 14 процессора IC12 (рис. 6).

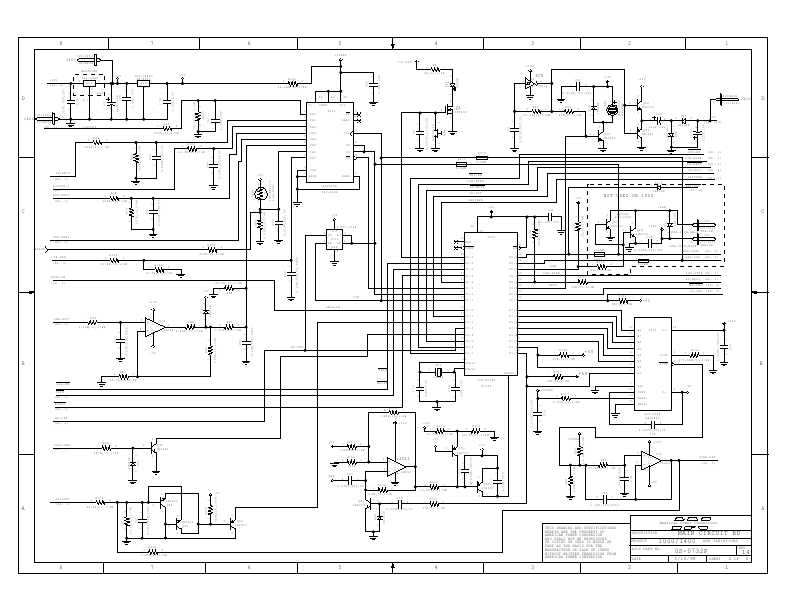

В модели Smart-UPS используется микропроцессор IC12 (S87C654), который:

контролирует наличие напряжения в электросети.

Если оно пропадает, то микропроцессор подключает мощный инвертор, работающий от батареи;

включает звуковой сигнал для уведомления пользователя о проблемах с электропитанием;

обеспечивает безопасное автоматическое закрытие операционной системы (Netware, Windows NT, OS/2, Scounix и Unix Ware, Windows 95/98), сохраняя данные через двунаправленный коммутационный порт при наличии установленной программы Power Chute plus;

автоматически корректирует падения (режим Smart Boost) и превышения (режим Smart Trim) напряжения электросети, доводя выходное напряжение до безопасного уровня без перехода на работу от батареи;

контролирует заряд батареи, тестирует ее реальной нагрузкой и защищает ее от перезаряда, обеспечивая непрерывную зарядку;

обеспечивает режим замены батарей без отключения питания;

проводит самотестирование (каждые две недели или по нажатию кнопки Power) и выдает предупреждение о необходимости замены батареи;

индицирует уровень подзарядки батареи, напряжения в сети, нагрузки ИБП (количество подключенного к ИБП оборудования), режим питания от батареи и необходимость ее замены.

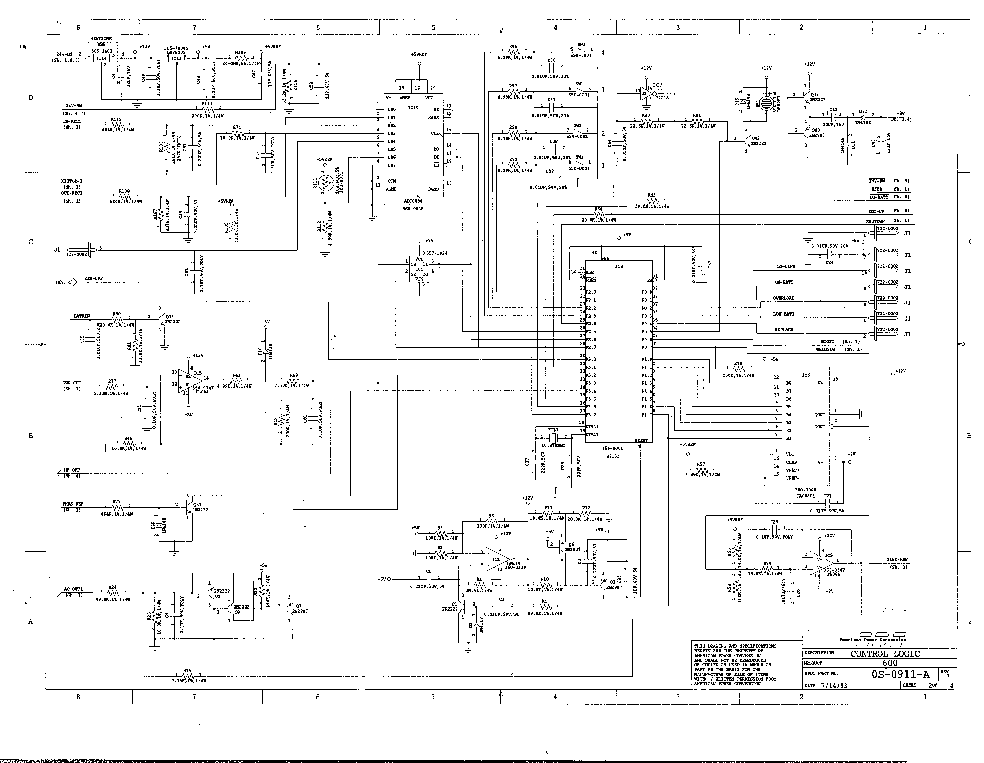

В микросхеме памяти EEPROM IC13 хранятся заводские установки, а также калиброванные установки уровней сигналов частоты, выходного напряжения, границ перехода, напряжения зарядки батареи.

Цифро-аналоговый преобразователь IC15 (DAC-08CN) формирует на выводе 2 эталонный синусоидальный сигнал, который используется как опорный для IC17 (АРС2010).

ШИМ-сигнал формируется IC14 (АРС2020) совместно с IC17. Мощные полевые транзисторы Q9…Q14, Q19…Q24 образуют мостовой инвертор. Во время положительной полуволны ШИМ-сигнала открыты Q12…Q14 и Q22…Q24, a Q19…Q21 и Q9…Q11 закрыты. Во время отрицательной полуволны открыты Q19…Q21 и Q9…Q11, a Q12…Q14 и Q22…Q24 закрыты. Транзисторы Q27…Q30, Q32, Q33, Q35, Q36 образуют двухтактные драйверы, формирующие сигналы управления мощными полевыми транзисторами, имеющими большую входную емкость. Нагрузкой инвертора является обмотка трансформатора, она подключается проводами W5 (желтый) и W6 (черный). На вторичной обмотке трансформатора формируется синусоидальное напряжение 230 В, 50 Гц для питания подключенного оборудования.

Работа инвертора в «обратном» режиме используется для зарядки батареи пульсирующим током во время нормальной работы ИБП.

ИБП имеет встроенный слот SNMP, который позволяет подключать дополнительные платы для расширения возможностей ИБП:

адаптер Power Net SNMP, поддерживающий прямое соединение с сервером на случай аварийного закрытия системы;

расширитель интерфейса ИБП, обеспечивающий управление до трех серверов;

устройство дистанционного управления Call-UPS, обеспечивающее удаленный доступ через модем.

В ИБП имеется несколько напряжений, необходимых для нормальной работы устройства: 24 В, 12 В, 5 В и -8 В. Для их проверки можно воспользоваться табл. 2. Измерять сопротивление с выводов микросхем на общий провод следует при выключенном ИБП и разряженном конденсаторе С22. Типовые неисправности ИБП Smart-Ups 450VA…700VA и способы их устранения приведены в табл. 3.

Таблица 3. Типовые неисправности ИБП Smart-Ups 450VA…700VA

Краткое описание дефекта	Возможная причина	Способ отыскания и устранения неисправности
ИБП не включается	Не подключены батареи	Подключить батареи
	Плохая или неисправная батарея, мала ее емкость	Заменить батарею. Емкость заряженной батареи можно проверить лампой дальнего света от автомобиля (12 В, 150 Вт)
	Пробиты мощные полевые транзисторы инвертора	В этом случае на выводах батареи, подключенной к плате ИБП, нет напряжения. Проверить омметром и заменить транзисторы. Проверить резисторы в цепях их затворов. Заменить IC16
	Обрыв гибкого кабеля, соединяющего дисплей	Эта неисправность может быть вызвана замыканием выводов гибкого кабеля на шасси ИБП. Заменить гибкий кабель, соединяющий дисплей с основной платой ИБП. Проверить исправность предохранителя F3 и транзистора Q5
	Продавлена кнопка включения	Заменить кнопку SW2
ИБП включается только от батареи	Сгорел предохранитель F3	Заменить F3. Проверить исправность транзисторов Q5 и Q6
ИБП не стартует. Светится индикатор замены батареи	Если батарея исправна, то ИБП неверно отрабатывает программу	Сделать калибровку напряжения батареи при помощи фирменной программы от АРС
ИБП не включается в линию	Оторван сетевой кабель или нарушен контакт	Соединить сетевой кабель. Проверить омметром исправность пробки-автомата. Проверить соединение шнура «горячий-нейтраль»
	Холодная пайка элементов платы	Проверить исправность и качество паек элементов L1, L2 и особенно Т1
	Неисправны варисторы	Проверить или заменить варисторы MV1…MV4
При включении ИБП происходит сброс нагрузки	Неисправен датчик напряжения Т1	Заменить Т1. Проверить исправность элементов: D18…D20, С63 и С10
Мигают индикаторы дисплея	Уменьшилась емкость конденсатора С17	Заменить конденсатор С17
	Вероятна утечка конденсаторов	Заменить С44 или С52
	Неисправны контакты реле или элементы платы	Заменить реле. Заменить IC3 и D20. Диод D20 лучше заменить на 1N4937
Перегрузка ИБП	Мощность подключенного оборудования превышает номинальную	Уменьшить нагрузку
	Неисправен трансформатор Т2	Заменить Т2
	Неисправен датчик тока СТ1	Заменить СТ1 . Сопротивление более 4 Ом указывает на неисправность датчика тока
	Неисправна IC15	Заменить IC15. Проверить напряжение -8 В и 5 В. Проверить и при необходимости заменить: IC12, IC8, IC17, IC14 и мощные полевые транзисторы инвертора. Проверить обмотки силового трансформатора
Не заряжается батарея	Неверно работает программа ИБП	Откалибровать напряжение батареи фирменной программой от АРС. Проверить константы 4, 5, 6, 0. Константа 0 критична для каждой модели ИБП. Проверку константы делать после замены батареи
	Вышла из строя схема заряда батареи	Заменить IC14. Проверить напряжение 8 В на выв. 9 IC14, если его нет, то заменить С88 или IC17
	Неисправна батарея	Заменить батарею. Ее емкость можно проверить лампой дальнего света от автомобиля (12 В, 150 Вт)
	Неисправен микропроцессор IC12	Заменить IC12
При включении ИБП не стартует, слышен щелчок	Неисправна схема сброса	Проверить исправность и заменить неисправные элементы: IC11, IC15, Q51. ..Q53, R115, С77
Дефект индикаторов	Неисправна схема индикации	Проверить и заменить неисправные Q57…Q60 на плате индикаторов
ИБП не работает в режиме On-line	Дефект элементов платы	Заменить Q56. Проверить исправность элементов: Q55, Q54, IC12. Неисправна IC13, или ее придется перепрограммировать. Программу можно взять с исправного ИБП
При переходе на работу от батареи ИБп выключается и включается самопроизвольно	Пробит транзистор Q3	Заменить транзистор Q3

Во второй части статьи будет рассмотрено устройство ИБП класса On-line,

УСТРОЙСТВО ИБП КЛАССА OFF-LINE

К ИБП класса Off-line фирмы АРС относятся модели Back-UPS. ИБП этого класса отличаются низкой стоимостью и предназначены для защиты персональных компьютеров, рабочих станций, сетевого оборудования, торговых и кассовых терминалов. Мощность выпускаемых моделей Back-UPS от 250 до 1250 ВА. Основные технические данные наиболее распространенных моделей ИБП представлены в табл. 3.

Таблица 3. Основные технические данные ИБп класса Back-UPS

Модель	BK250I	BK400I	BK600I
Номинальное входное напряжение, В	220…240
Номинальная частота сети, Гц	50
Энергия поглощаемых выбросов, Дж	320
Пиковый ток выбросов, А	6500
Пропущенные в нормальном режиме значения выбросов напряжения по тесту IEEE 587 Cat. A 6kVA, %
Напряжение переключения, В	166…196
Выходное напряжение при работе от аккумуляторов, В	225 ± 5%
Выходная частота при работе от аккумуляторов, Гц	50 ± 3%
Максимальная мощность, ВА (Вт)	250(170)	400(250)	600(400)
Коэффициент мощности	0,5. ..1,0
Пик-фактор
Номинальное время переключения, мс	5
Количество аккумуляторов х напряжение, В	2×6	1×12	2×6
Емкость аккумуляторов, Ач	4	7	10
Время 90-% подзарядки после разрядки до 50%, час	6	7	10
Акустический шум на расстоянии 91 см от устройства, дБ
Время работы ИБП на полную мощность, мин	>5
Максимальные габариты (В х Ш х Г), мм	168x119x361
Вес, кг	5,4	9,5	11,3

Индекс «I» (International) в названиях моделей ИБп означает, что модели рассчитаны на входное напряжение 230 В, В устройствах установлены герметичные свинцовые необслуживаемые аккумуляторы со сроком службы 3. ..5 лет по стандарту Euro Bat. Все модели оснащены фильтрами-ограничителями, подавляющими скачки и высокочастотные помехи сетевого напряжения. Устройства подают соответствующие звуковые сигналы при пропадании входного напряжения, разрядке аккумуляторов и перегрузке. Пороговое значение напряжения сети, ниже которого ИБп переходит на работу от аккумуляторов, устанавливается переключателями на задней панели устройства. Модели BK400I и BK600I имеют интерфейсный порт, подключаемый к компьютеру или серверу для автоматического самостоятельного закрытия системы, тестовый переключатель и выключатель звукового сигнала.

Структурная схема ИБП Back-UPS 250I, 400I и 600I показана на рис. 8. Сетевое напряжение поступает на входной многоступенчатый фильтр через прерыватель цепи. Прерыватель цепи выполнен в виде автоматического выключателя на задней панели ИБП. В случае значительной перегрузки он отключает устройство от сети, при этом контактный столбик выключателя выталкивается вверх. Чтобы включить ИБП после перегрузки, необходимо вернуть в исходное положение контактный столбик выключателя. Во входном фильтре-ограничителе электромагнитных и радиочастотных помех используются LC-звенья и металлооксидные варисторы. При работе в нормальном режиме контакты 3 и 5 реле RY1 замкнуты, и ИБП передает в нагрузку напряжение электросети, фильтруя высокочастотные помехи. Зарядный ток поступает непрерывно, пока в сети есть напряжение. Если входное напряжение падает ниже установленной величины или вообще исчезает, а также если оно сильно зашумлено, контакты 3 и 4 реле замыкаются, и ИБП переключается на работу от инвертора, который преобразует постоянное напряжение аккумуляторов в переменное. Время переключения составляет около 5 мс, что вполне приемлемо для современных импульсных блоков питания компьютеров. Форма сигнала на нагрузке – прямоугольные импульсы положительной и отрицательной полярности с частотой 50 Гц, длительностью 5 мс, амплитудой 300 В, эффективным напряжением 225 В. На холостом ходу длительность импульсов сокращается, и эффективное выходное напряжение падает до 208 В. В отличие от моделей Smart-UPS, в Back-UPS нет микропроцессора, для управления устройством используются компараторы и логические микросхемы.

Принципиальная схема ИБП Back-UPS 250I, 400I и 600I практически полностью приведена на рис. 9…11. Многозвенный фильтр подавления помех электросети состоит из варисторов MOV2, MOV5, дросселей L1 и L2, конденсаторов С38 и С40 (рис. 9). Трансформатор Т1 (рис. 10) является датчиком входного напряжения. Его выходное напряжение используется для зарядки аккумуляторов (в этой цепи используются D4…D8, IC1, R9…R11, С3 и VR1) и анализа сетевого напряжения.

Если оно пропадает, то схема на элементах IC2…IC4 и IC7 подключает мощный инвертор, работающий от аккумулятора. Команда ACFAIL включения инвертора формируется микросхемами IC3 и IC4. Схема, состоящая из компаратора IC4 (выводы 6, 7, 1) и электронного ключа IC6 (выводы 10, 11, 12), разрешает работу инвертора сигналом лог. «1», поступающим на выводы 1 и 13 IC2.

Делитель, состоящий из резисторов R55, R122, R1 23 и переключателя SW1 (выводы 2, 7 и 3, 6), расположенного на тыловой стороне ИБП, определяет напряжение сети, ниже которого ИБП переключается на батарейное питание. Заводская установка этого напряжения 196 В. В районах, характеризующихся частыми колебаниями напряжения сети, приводящими к частым переключениям ИБП на батарейное питание, пороговое напряжение должно быть установлено на более низкий уровень. Точная настройка порогового напряжения выполняется резистором VR2.

Во время работы от батареи микросхема IC7 формирует импульсы возбуждения инвертора PUSHPL1 и PUSHPL2. В одном плече инвертора установлены мощные полевые транзисторы Q4…Q6 и Q36, в другом -Q1…Q3 и Q37. Своими коллекторами транзисторы нагружены на выходной трансформатор. На вторичной обмотке выходного трансформатора формируется импульсное напряжение с эффективным значением 225 В и частотой 50 Гц, которое используется для питания подключенного к ИБП оборудования. Длительность импульсов регулируется переменным резистором VR3, а частота – резистором VR4 (рис. 10). Включение и выключение инвертора синхронизируется с напряжением сети схемой на элементах IC3 (выводы 3…6), IC6 (выводы 3. ..5, 6, 8, 9) и IC5 (выводы 1…3 и 11…13). Схема на элементах SW1 (выводы 1 и 8), IC5 (выводы 4…В и 8…10), IC2 (выводы 8…10), IC3 (выводы 1 и 2), IC10 (выводы 12 и 13), D30, D31, D18, Q9, BZ1 (рис. 11) включает звуковой сигнал, предупреждающий пользователя о проблемах с электропитанием. Во время работы от батареи ИБП каждые 5 с издает одиночный звуковой сигнал, указывающий на необходимость сохранения файлов пользователя, т.к. емкость аккумуляторов ограничена. При работе от батареи ИБП осуществляет контроль за ее емкостью и за определенное время до ее разряда подает непрерывный звуковой сигнал. Если выводы 4 и 5 переключателя SW1 разомкнуты, то это время составляет 2 минуты, если замкнуты – 5 минут. Для отключения звукового сигнала надо замкнуть выводы 1 и 8 переключателя SW1.

Все модели Back-UPS, за исключением BK250I, имеют двунаправленный коммуникационный порт для связи с ПК. Программное обеспечение Power Chute Plus позволяет компьютеру осуществлять как текущий контроль ИБП, так и безопасное автоматическое закрытие операционной системы (Novell, Netware, Windows NT, IBM OS/2, Lan Server, Scounix и UnixWare, Windows 95/98), сохраняя файлы пользователя. На рис. 11 этот порт обозначен как J14. Назначение его выводов: 1 – UPS SHUTDOWN. ИБП выключается, если на этом выводе появляется лог. «1» в течение 0,5 с.
2 – AC FAIL. При переходе на питание от батарей ИБП генерирует на этом выводе лог. «1».
3 – СС AC FAIL. При переходе на питание от батарей ИБП формирует на этом выводе лог. «0». Выход с открытым коллектором.
4, 9 – DB-9 GROUND. Общий провод для ввода/вывода сигналов. Вывод имеет сопротивление 20 Ом относительно общего провода ИБП.
5 – СС LOW BATTERY. В случае разряда батареи ИБП формирует на этом выводе лог. «0». Выход с открытым коллектором.
6 – ОС AC FAIL При переходе на питание от батарей ИБП формирует на этом выводе лог. «1». Выход с открытым коллектором.
7, 8 – не подключены.

Выходы с открытым коллектором могут подключаться к ТТЛ-схемам. Их нагрузочная способность до 50 мА, 40 В. Если к ним нужно подключить реле, то обмотку следует зашунтировать диодом.

Обычный «нуль-модемный» кабель для связи с этим портом не подходит, соответствующий интерфейсный кабель RS-232 с 9-штырьковым разъемом поставляется в комплекте с программным обеспечением.

КАЛИБРОВКА И РЕМОНТ ИБП

Установка частоты выходного напряжения

Для установки частоты выходного напряжения подключить на выход ИБП осциллограф или частотомер. Включить ИБП в режим работы от батареи. Измеряя частоту на выходе ИБП, регулировкой резистора VR4 установить 50 ± 0,6 Гц.

Установка значения выходного напряжения

Включить ИБП в режим работы от батареи без нагрузки. Подключить на выход ИБП вольтметр для измерения эффективного значения напряжения. Регулировкой резистора VR3 установить напряжение на выходе ИБП 208 ± 2 В.

Установка порогового напряжения

Переключатели 2 и 3, расположенные на тыловой стороне ИБП, установить в положение OFF. Подключить ИБП к трансформатору типа ЛАТР с плавной регулировкой выходного напряжения. На выходе ЛАТРа установить напряжение 196 В. Повернуть резистор VR2 против часовой стрелки до упора, затем медленно поворачивать резистор VR2 по часовой стрелке до тех пор, пока ИБП не перейдет на батарейное питание.

Установка напряжения заряда

Установить на входе ИБП напряжение 230 В. Отсоединить красный провод, идущий к положительному выводу аккумулятора. Используя цифровой вольтметр, регулировкой резистора VR1 установить на этом проводе напряжение 13,76 ± 0,2 В относительно общей точки схемы, затем восстановить соединение с аккумулятором.

Типовые неисправности

Типовые неисправности и методы их устранения приведены в табл. 4, а в табл. 5 – аналоги наиболее часто выходящих из строя компонентов.

Таблица 4. Типовые неисправности ИБП Back-UPS 250I, 400I и 600I

Проявление дефекта	Возможная причина	Метод отыскания и устранения дефекта
Запах дыма, ИБП не работает	Неисправен входной фильтр	Проверить исправность компонентов MOV2, MOV5, L1, L2, С38, С40, а также проводники платы, соединяющие их
ИБП не включается. Индикатор не светится	Отключен автомат защиты на входе (прерыватель цепи) ИБП	Уменьшить нагрузку ИБП, отключив часть аппаратуры, и затем включить автомат защиты, нажав контактный столбик автомата защиты
	Неисправны батареи аккумуляторов	Заменить аккумуляторы
	Неправильно подключены аккумуляторы	Проверить правильность подключения аккумуляторных батарей
	Неисправен инвертор	Проверить исправность инвертора. Для этого отключить ИБП от сети переменного тока, отсоединить аккумуляторы и разрядить емкость С3 резистором 100 Ом, прозвонить омметром каналы «сток-исток» мощных полевых транзисторов Q1…Q6, Q37, Q36. Если сопротивление составляет несколько Ом или меньше, то транзисторы заменить. Проверить резисторы в затворах R1 …R3, R6…R8, R147, R148. Проверить исправность транзисторов Q30, Q31 и диодов D36…D38 и D41. Проверить предохранители F1 и F2
	Неисправен инвертор	Заменить микросхему IC2
При включении ИБП отключает нагрузку	Неисправен трансформатор Т1	Проверить исправность обмоток трансформатора Т1. Проверить дорожки на плате, соединяющие обмотки Т1. Проверить предохранитель F3
ИБП работает от аккумуляторов несмотря на то, что есть напряжение в сети	Напряжение в электросети очень низкое или искажено	Проверить входное напряжение с помощью индикатора или измерительного прибора. Если это допустимо для нагрузки, уменьшить чувствительность ИБП, т.е. изменить границу срабатывания при помощи переключателей, расположенных на задней стенке устройства
ИБП включается, но напряжение в нагрузку не поступает	Неисправно реле RY1	Проверить исправность реле RY1 и транзистора Q10 (BUZ71). Проверить исправность IC4 и IC3 и напряжение питания на их выводах
ИБП включается, но напряжение в нагрузку не поступает	Неисправно реле RY1	Проверить дорожки на плате, соединяющие контакты реле
ИБП жужжит и/или отключает нагрузку, не обеспечивая ожидаемого времени резервного электропитания	Неисправен инвертор или один из его элементов	См. подпункт «Неисправен инвертор»
ИБП не обеспечивает ожидаемого времени резервного электропитания	Аккумуляторные батареи разряжены или потеряли емкость	Зарядите аккумуляторные батареи. Они требуют перезарядки после продолжительных отключений сетевого питания. Кроме того, батареи быстро стареют при частом использовании или при эксплуатации в условиях высокой температуры. Если приближается конец срока службы батарей, то целесообразно их заменить, даже если еще не подается тревожный звуковой сигнал замены аккумуляторных батарей. Емкость заряженной батареи проверить автомобильной лампой дальнего света 12 В, 150 Вт
	ИБП перегружен	Уменьшить количество потребителей на выходе ИБП
После замены аккумуляторов ИБП не включается	Неправильное подключение аккумуляторных батарей при их замене	Проверьте правильность подключения аккумуляторных батарей
При включении ИБП издает громкий тональный сигнал, иногда с понижающимся тоном	Неисправны или сильно разряжены аккумуляторные батареи	Зарядить аккумуляторные батареи в течение не менее четырех часов. Если после перезарядки проблема не исчезнет, следует заменить аккумуляторные батареи
Аккумуляторные батареи не заряжаются	Неисправен диод D8	Проверить исправность D8. Его обратный ток не должен превышать 10 мкА
Аккумуляторные батареи не заряжаются	Напряжение заряда ниже необходимого уровня	Откалибровать напряжение заряда аккумулятора

Таблица 5. Аналоги для замены неисправных компонентов

Схемное обозначение	Неисправный компонент	Возможная замена
IC1	LM317T	LM117H, LM117K
IC2	CD4001	К561ЛЕ5
IC3, IC10	74С14	Составляется из двух микросхем К561ТЛ1, выводы которых соединить согласно цоколевке на микросхему
IC4	LM339	К1401СА1
IC5	CD4011	К561ЛА7
IC6	CD4066	К561КТ3
D4. ..D8, D47, D25…D28	1N4005	1N4006, 1N4007, BY126, BY127, BY133, BY134, 1N5618… 1N5622, 1N4937
Q10	BUZ71	BUZ10, 2SK673, 2SK971, BUK442…BUK450, BUK543…BUK550
Q22	IRF743	IRF742, MTP10N35, MTP10N40, 2SK554, 2SK555
Q8, Q21, Q35, Q31, Q12, Q9, Q27, Q28, Q32, Q33	PN2222	2N2222, BS540, BS541, BSW61…BSW 64, 2N4014
Q11, Q29, Q25, Q26, Q24	PN2907	2N2907, 2N4026…2N4029
Q1…Q6, Q36, Q37	IRFZ42	BUZ11, BUZ12, PRFZ42

Геннадий Яблонин
“Ремонт электронной техники”

В статье рассмотрены виды ИБП, принципы работы ИБП, а также приведены реальные осциллограммы напряжений на выходе.

Для начала – немного общей терминологии. Источники бесперебойного питания (сокращенно – ИБП) у нас так же называют UPS, от английского сокращения Uninterruptable Power Supply (беспрерывный источник питания). Поэтому говорят и УПС (UPS) и ИБП, кому как удобнее. Я в статье буду называть и так, и эдак.

Зачем нужен UPS (ИБП)

Принцип работы ИБП раскрывается в названии – это такой источник, на выходе которого напряжение есть всегда . Но мы здесь собрались технари-реалисты, и понимаем, что ничего вечного нет, поэтому ниже разберемся в принципе действия.

ИБП в основном используются там, где пропадание электропитания может вызвать негативные последствия. Например, питание компьютеров и серверов, питание устройств связи и распределения сигналов (роутеры), питание устройств, автоматическая перезагрузка (перезапуск) которых без участия человека невозможна.

Как мой читатель доработал ИБП для стратегически важной системы (2 сервера, и т.д.). Кроме того, усовершенствовал схему, и добавил возможность использования обычного автомобильного аккумулятора.

Для бытовых вещей это прежде всего компьютеры и системы отопления.

Следует понимать, что ИБП выбираются на время работы нагрузки 10-15 мин, редко до получаса. Предполагается, что за это время питание появится, либо человек (оператор) предпримет необходимые действия (сохранит данные, позвонит в энергослужбу предприятия, завершит технологический процесс).

ИБП нельзя рассматривать в качестве резервного источника питания. Он является лишь аварийным источником, и в лучшем случае используется очень редко, в общей сложности не более 10 минут в год (несколько раз, на время не более минуты). Если это время больше, то следует задуматься о повышении качества электропитания.

Резервным источником питания можно считать такие источники, которые полностью могут заменить основное питание на длительное время, от нескольких часов до нескольких суток. Это может быть другая линия (см.статью про ), ветряной генератор. Теоретически, для этих целей может служить и ИБП, но для этого нужны аккумуляторы огромной ёмкости, что значительно повлияет на цену такой системы.

Виды источников бесперебойного питания

Виды (типы) ИБП имеют множество названий, но их всё равно ровно три. Разберёмся.

Итак, три основных вида ИБП:

Back UPS

Другие равнозначные названия – Off-line UPS, Standby UPS, ИБП резервного типа. Самые распространенные УПС, используются для большинства видов бытовой и компьютерной техники.

Back просто переключает нагрузку на питание от батарей при выходе входного напряжения за пределы. Нижний предел у разных моделей – около 180В, верхний – около 250В. Переходы на батарею и обратно – с гистерезисом. То есть, например, при понижении переход на батарею состоится при 180 В и менее, а обратно – при 185 и более. Тот же принцип действует у всех типов ИБП.

Чем-то напоминает , которое отключает нагрузку, а Back UPS не отключает, а переключает на аккумулятор, что позволяет ей некоторое время поработать.

Smart UPS

Другие названия – Line-Interactive, ИБП интерактивного типа. Недалеко ушли по принципу действия от Back.

Smart UPS действуют умнее, как следует из названия. Они ещё дополнительно переключают внутренний автотрансформатор, в некотором смысле стабилизируя входное напряжение. И только в крайнем случае переходят на батарею.

Таким образом, норма напряжения на выходе поддерживается при бОльших отклонениях на входе (150…300В). Автотрансформатор имеет несколько ступеней переключения, поэтому Умный УПС до последнего переключает выводы автотрансформатора, включая аккумулятор лишь в последний момент. Это позволяет экономить батарею, включая её в работу лишь при полном пропадании питания.

Данное устройство напоминает со ступенчатым переключением обмоток автотрансформатора. С той лишь разницей, что при выходе за рабочие пределы стабилизатор будет бессилен, а наша “умница” введёт в работу аккумулятор, и питание не пропадёт.

Online UPS

Другие названия – онлайн, источник бесперебойного питания с двойным преобразованием, инверторный. Совершенно другой принцип действия, для любителей чистого синуса. Энергия со входа преобразуется в постоянное напряжение, и поступает на инвертор, генерирующий чистый синус. И одновременно – поддерживает аккумулятор в 100% готовности. При необходимости инвертор продолжает работать так же, только питание на него поступает с аккумулятора.

Используется для аварийного питания техники, чувствительной к форме выходного напряжения – например, газовые котлы, сервера, профессиональная аудио-видео аппаратура и другое стратегически важное оборудование.

Минусов онлайн ИБП два – цена и КПД. КПД низкий, т.к. такой ИБП включен в работу постоянно, что следует из названия. В отличии от двух других типов.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Существуют разновидности онлайн УПС, в которых используется так называемый “сквозной ноль”, для правильной работы газовых электрокотлов. Это связано с тем, что такие котлы чувствительны к наличию реального нуля, для правильного розжига.

Исследование ИБП с помощью осциллографа

А теперь – самое интересное.

Напряжение на выходе Back UPS

Провёл исследование с использованием осциллографа Fluke 124. Осциллограммы (форма импульсов и колебаний на выходе ups) привожу и комментирую ниже.

Что видно по этой временной диаграмме? Период 20мс, частота 50Гц, амплитуда 315В. Стоит отметить, что фаза синуса и генерируемых импульсов совпадает, что хорошо. При пропадании сетевого напряжения ИБП мешкается 5-7 мс, и затем идут импульсы, которые называются “квази-синус”. Вот они:

Back UPS. Напряжение на выходе при питании от батарей.

Осциллограф померял RMS напряжение (среднеквадратическое), оно соответствует норме. Однако, когда я измерил это же напряжение мультиметром, я получил значение 155 В. Почему на выходе UPS низкое напряжение?

Дело в том, что мультиметр меряет только первую гармонику с частотой 50Гц. Для синуса всё гладко. Но если измерять напряжение таких вот импульсов, надо мерять именно RMS, среднеквадратическое, иначе не будут учтены следующие гармоники – 100, 150, 200 Гц. А они составляют значительную часть энергии, до 30%. Эту особенность знают производители UPS, и чтобы не заморачиваться (и не повышать цену на свои изделия), выдают на наши приборы такие импульсы с амплитудой около 370В.

Подробнее об измерении среднеквадратического несинусоидального напряжения – на видео:

Вот укрупненный график, где видно, что напряжение после переключения сначала повышается на пол секунды до 400В, а потом стабилизируется:

Back UPS. Выход, длительность 2 секунды

А вот как меняется форма напряжения на выходе Back-UPS в момент перехода с батарейного на сетевое питание:

Back UPS, – Напряжение на выходе ИБП при переходе с батареи на сеть. Форма импульсов на выходе ups

Тоже фаза не меняется, всё замечательно. Подключал на выход ИБП , переключал туда-сюда режимы питания – пускатель втянут надежно, никаких проблем.

В качестве испытуемого был ИБП APC Back-500-RS, параметры на фото ниже:

Параметры Back UPS – задняя панель

Напряжение на выходе Smart UPS

Теперь приведу для полноты картины осциллограммы напряжений на выходе Smart UPS. Испытаниям подвергался UPS Ippon Smart Power Pro 1000.

Smart UPS_Сеть-батарея

Время переключения также для всей современной аппаратуры несущественно – менее 7 мс.

Плавного изменения напряжения на входе я не делал, поскольку не было такой цели. Полагаю, что в данном случае Умный ИБП ведёт себя точно так же, как и релейный стабилизатор напряжения.

Данные исследования проведены в рамках проекта по промышленного холодильника.

Содержание:

Стабильная работа компьютеров и другой оргтехники полностью зависит от наличия питания в сети, к которой они подключены. В случае перебоев с подачей электроэнергии техника просто перестанет функционировать. В современных условиях эта проблема легко решается путем подключения источника бесперебойного питания. Поэтому многих волнует вопрос, когда возникает необходимость в ИБП для компьютера: на что стоит обратить внимание при покупке данного оборудования. Какие параметры и критерии следует учитывать?

Рекомендуется изначально определиться, для каких целей необходимо это устройство. Если проблема заключается лишь в стабилизации сетевого напряжения, можно вполне обойтись более простыми и дешевыми . Однако в случае регулярных перебоев с подачей электроэнергии, обязательно потребуется ИБП, который нужно правильно выбрать для конкретного компьютера.

Применение ИБП в быту

К основным неполадкам сети относится полное отсутствие напряжения, наличие высоковольтных импульсных помех, краткосрочные и продолжительные скачки напряжения, высокочастотные помехи и другие факторы, при наличии которых требуется использование ИБП. Данные устройства обеспечивают бесперебойную работу компьютерной техники от нескольких минут до одного часа.

Схема бесперебойного питания выбирается в соответствии с условиями эксплуатации, временем переключения нагрузки от сети на аккумулятор и обратно, а также продолжительностью работы самой аккумуляторной батареи.

ИБП для домашнего компьютера

Прежде чем приобретать то или иное устройство, следует выяснить, как работает ИБП. В его блоке установлен датчик, который непрерывно проверяет характеристики тока в сети и уровень напряжения. Если параметры начинают расти или падать слишком быстро, он отключает компьютер от сети и тут же переключает его на использование запасного источника питания.

При переключении на запасной источник ИБП подает световой и звуковой сигналы. Помимо этого, практически ко всем ИБП есть программа, которая разрешает автоматически отключать компьютер по исчерпании заряда аккумулятора. Когда в сети снова появится электроток, датчик сигнализирует об этом и он переключает компьютер на питание от сети и начнет заряжать встроенный аккумулятор.

Аккумуляторные батареи, применяемые в устройствах, рассчитаны на низкое напряжение. Для получения рабочего значения, с помощью инвертора выполняется его преобразование в синусоидальное. Одновременно напряжение аккумулятора повышается и выравнивается с номинальным напряжением сети. Таким образом, батарея всегда готова к работе и мгновенно переключается, когда это необходимо.

В процессе эксплуатации следует учитывать, что работа ИБП при номинальной нагрузке возможна лишь в течение короткого времени. За этот период можно успеть сохранить данные и корректно отключить компьютер. Во время работы не допускаются перегрузки, в этих случаях защита сразу же отключает выход устройства. Данные проблемы легко решаются за счет увеличения емкости аккумулятора и мощности инвертора.

Какой ИБП выбрать для компьютера

Существуют различные типы устройств для бесперебойного питания компьютерной техники. Они отличаются принципом действия и разделяются на три основных типа:

Резервные ИБП . Применяется, когда в сети возникает сильное падение напряжения или оно полностью отсутствует. В этом случае происходит переключение на аккумуляторы резервного ИБП. Переключение происходит очень быстро – в течение 10 миллисекунд и менее, что никак не нарушает бесперебойную работу компьютера. При переключениях во время скачков напряжения рекомендуется использовать стабилизатор. Это позволит увеличить срок службы аккумуляторной батареи. Решая вопрос, как выбрать источник бесперебойного питания, следует помнить, что данное устройство получило широкое распространение, благодаря сравнительно невысокой стоимости, высокому КПД и низкому уровню шума. Устройство может работать в автономном режиме 5-15 минут. При выборе и покупке рекомендуется создавать запас по мощности в пределах 20-30%.
Линейно-интерактивные ИБП . Конструкция этих устройств дополнена стабилизатором напряжения, поэтому они более функциональные и дорогие. Переключение на аккумуляторы происходит только при полном отсутствии электричества, поэтому срок эксплуатации батарей более продолжительный. В автономном режиме линейно-интерактивные ИБПработают до 20 минут. Они отличаются повышенной экономичностью и более высокой степенью защиты. Из недостатков следует отметить шум, создаваемый вентилятором охлаждения стабилизатора.
ИБП с двойным преобразованием напряжения . Относятся к категории наиболее сложных и дорогих устройств. В процессе работы переменный ток преобразуется в постоянный, а затем, опять в переменный. Выходное напряжение составляет 220 В и характеризуется идеальной синусоидой. Батареи постоянно находятся во включенном состоянии, поэтому времени на переключения вообще не требуется. Решая вопрос, как выбрать ИБП для компьютера по мощности, нужно учитывать, что данные устройства обеспечивают бесперебойную работу дорогостоящей аппаратуры, которая не должна останавливаться даже на короткое время. Недостатками являются низкий КПД, высокая стоимость, высокий уровень выделения тепла и шума.

При покупке того или иного устройства нужно обращать внимание на его основные характеристики. Мощность самого ИБП выражена в вольт-амперах (ВА), а мощность подключенного компьютера – в ваттах (Вт). Перевести одну величину в другую можно с помощью коэффициента 0,7. Например, если мощность устройства составляет 1000 ВА, то получится 1000 х 0,7 = 700 Вт. С учетом запаса мощности к данному ИБП может подключаться нагрузка в пределах 500 Вт.

Кроме того, делая выбор ИБП для компьютера, следует обращать внимание на продолжительность автономной работы при максимальной нагрузке, наличие или отсутствие защиты от коротких замыканий самого ИБП и подключенной аппаратуры. Рекомендуется получить информацию у продавца о возможности замены батареи, проверить наличие дисплея и других специфических элементов.

Как подобрать ИБП для компьютера по мощности

Довольно часто возникает вопрос, какую мощность должен иметь ИБП? Чем больше энергопотребление компьютера, тем большей мощностью должен обладать его блок питания и, соответственно также, ИБП. Большинство моделей выражают мощность не в привычных ваттах, а в вольт-амперах.

Рассчитать мощность ИБП для компьютера довольно легко путем, умножения мощность монитора и блока питания в ваттах на 1,6. Допустим, что сумма энергопотребления вашего монитора и блока питания равняется 200 Вт. В этом случае вам потребуется источник бесперебойного питания мощностью в 320 ВА (1,6х200). Для большей надежности повысьте это значение еще на одну треть. В результате выйдет величина порядка 400 ВА. Потом просто, ищите модель как раз с такой мощностью.

У некоторых пользователей возникает проблема, расчета мощности ИБП для компьютера. Для этого нужно определить мощность нагрузки, которая не должна быть выше 70% от мощности ИБП на выходе. Например, потребление электроэнергии процессором составляет 65 Вт, видеокартой – 170 Вт, материнской платой – 40 Вт, приводом DVD – 20 Вт, диском HDD – 40 Вт, прочим оборудованием – 30 Вт. Количество возможных потерь условно принимается за 20%. Таким образом, потребление компьютера без потерь будет до 365 Вт, а с потерями – 438 Вт. Следовательно, приобретаемый источник бесперебойного питания должен обладать мощностью в пределах 500-620 Вт.

Подключение источника бесперебойного питания для компьютера

Иногда у хозяев компьютерной техники возникает вопрос, как установить ИБП? Нужно источник бесперебойного питания подсоединить к обычной электрической розетке, а далее в розетки, размещенные на его корпусе, вставьте сетевые вилки устройств, которые вы собираетесь защитить от перебоев с электропитанием. Если источник бесперебойного питания поддерживает автоматическое отключение компьютера и другие функции управления, которые осуществляются при помощи ПК, его следует подсоединить также к системному блоку, как правило, при помощи USB-шнура.

Существует несколько вариантов подключения в том числе и с использованием , компенсирующего перепады от 140 до 260 вольт. Данный способ используется наиболее часто, поэтому его следует рассмотреть подробнее. Кроме стабилизатора потребуется сетевой фильтр. Перед подключением нужно уточнить параметры всех составляющих. Мощность стабилизатора и ИБП должны быть примерно равны, а мощность ИБП должна быть выше мощности блока питания компьютера.

Порядок подключения:

Стабилизатор напряжения подключается в сеть, после чего к нему подключается сетевой фильтр.
После этого сам ИБП соединяется с сетевым фильтром. На корпусе устройства имеется кнопка, которая нажимается и удерживается до тех пор пока не загорится индикатор включения.
Далее к ИБП подключается компьютер, то есть системный блок и монитор. При наличии дополнительных выходов можно подключить колонки, принтер и другое оборудование.

Некоторые источники бесперебойного питания оборудуются программным управлением, которое нужно правильно настроить после подключения. В панели управления, в разделе «Электропитание», после установки прибора высветится отдельное окно ИБП. В нем настраиваются все необходимые параметры в зависимости от мощности компьютера и условий эксплуатации.

РЕМОНТ БЕСПЕРЕБОЙНИКА

Вольтаж в норме, так что проблема с аккумулятором отпадает.

Теперь осмотрим саму плату и померяем питание в ключевых точках схемы. Родной принципиальной схемы бесперебойника APC500 не нашёл, но вот кое что похожее. Для лучшей чёткости скачайте полноценную схему здесь. Проверяем мощные олевые транзисторы – норма. Питание на электронную управляющую часть источника бесперебойного питания поступает с небольшого сетевого трансформатора на 15В. Меряем это напряжение до диодного моста, после, и после стабилизатора 9В.

Это достигается включением резистора на 500-800 Ом последовательно со звукоизлучателем. И напоследок несколько советов владельцам бесперебойников. Если он иногда отключает нагрузку, возможно проблема в блоке питания компьютера с “подсохшими” конденсаторами. Подключите UPS ко входу заведомо исправного компа и посмотрите – прекратятся ли срабатывания.

Убедитесь, что клеммы заходят плотно, а не болтаются. Не отключайте его надолго от сети, лишая возможности держать аккумуляторы на постоянной подзарядке. Не допускайте глубоких разрядов батарей, оставляя по меньшей мере 10% емкости, после чего следует отключать бесперебойник до восстановления питающего напряжения. Хотя бы раз в три месяца устраивайте “тренировку”, разряжая батарею до 10% и опять заряжая аккумулятор до полной ёмкости.

Форум по ремонту бесперебойников

Форум по обсуждению материала РЕМОНТ БЕСПЕРЕБОЙНИКА

Ippon back power pro 600 service manual

Download Now
Ippon back power pro 600 service manual

Compatibility:	Windows XP, Vista, 7, 8, 10
Downloads:	513
Download Size:	19. 42 MB
Database Update:	17-06-2016
Available Using DriverDoc:	Download Now

• Service Manual UPS Ippon BackPower Pro 600 (Схема основной платы UPS Ippon BackPower Pro 600) UPS Ippon Back Power.
The software provides complete power protection for Support running script before Windows OS shutdown without Service WinPower software user manual.
дурачка бесперебойного питания Ippon Back Comfo Pro. лепёшки UPS IPPON 360Wat Back Power Pro NEW 600. service manual.
Apc Back Ups Ups Pro 1000 Manual service. So far it looks. APC Back-UPS Pro,670 Watts /1000 Back-UPS Pro, apcsmart, 1 Ippon, Back Power Pro 400/500/600/700.
Ремонт ИБП Ippon Back Power Pro 800 Поиск неисправности UPS IPPON 360Wat Back Power Pro NEW 600 неожиданный.
700VA, 1400VA, off-line Back-UPS BK250I, BK400I, BK500I, BK600I, BK650MI (ИБП) circuits of uninterrable power supplies (UPS), статьи.
Подключение UPS Ippon Back Power Pro 500 через USB root@pylesos:/# sudo service nut start * Starting Network UPS Tools [ OK ] 2. Потом.
питания IPPON Smart Winner 1000. питания IPPON Back Power LCD Pro 600 оснащенный (Service Manual UPS Ippon BackPower.
11111.nikolife.ru/ back- ups -600-shema Apc ups service manual samart 1400 ибп apc схема электрическая Back Power.
Загрузить «Ippon back power pro 600 service manual PDF RUSSIAN Tags: ippon, back, power, pro, 600, service, manual, Search. Меню.
Помогите с ремонтом Ippon Back power pro 600 Источники питания и Blazer 400-800 service manual.rar (528.5 Кб, 1325 просмотров) .
SNMP service. Forum rules • Set (revision 2545)/ x64-embedded on SAPPHIRE Pure Mini E350 / 8G RAM / UPS Ippon Back Power Pro 600 Lab Small correction.
try (revision 2545)/ x64-embedded on SAPPHIRE Pure Mini E350 / 8G RAM / UPS Ippon Back Power.
Загрузить Service manual ippon back power pro 600. Размер: 3 MB Скачано: 2090 раз(a) Tags: service, manual, ippon, back, power.
IPPON Back Power Pro 600 плата MAIN-87XX/MODULE 098-17138-02-S1 IPPON Back Power Pro 400 плата MAIN-873X/4X/5X (CE) JL8 098-18377-02-S1.
схема ups ippon back power pro 600 февраль ups ippon back power pro 700 схема ftl 1011 service manual powerman.
29 Jan 2014 Any idea if nas4free will support this platform? x64-embedded on SAPPHIRE Pure Mini E350 / 8G RAM / UPS Ippon Back Power Pro 600
ИБП IPPON Back Power Pro 600 Как поднять частоту его выходного (Service Manual UPS Ippon BackPower Pro 600). UPS Ippon.
Один Ippon BPP600 плата MAIN-873/4X/5X(ce)JL8 другой. PLUS Brozer600 плата IPPON Back Power Pro 600 плата 098-17543-00-S3
(Service Manual UPS Ippon BackPower Pro 600) Ippon Back Power Pro 600 17 сен 2012 Также разработана схема защиты.
было найти схемы и service-manual к и в IPPON Back Power Pro manual online. Uninterruptible Power.
ВА. 400. 500. 600 Источники прошивки, service manual, Когда я год назад ИБП IPPON Back Power.
Скачать «Ippon back power pro 600 service manual Tags: ippon, back, power, pro, 600, service, manual, Search. Меню.
Процедура замены батареи проста, service manual, Ippon Back Power Pro 600, Инструкция Ippon Back Power.
а в моделях Back-UPS Pro, адаптер Power Net SNMP, 600(400) Коэффициент.
IPPON SMART Power Pro 1400VA black 10480 RUR Подробней. Категории. Путешествия, туризм Авиабилеты.
Ippon back power pro 700 плата 098 17543 01 s1 питания ippon 4 серия back verso модели 400 600 800 серия.
Back Power Pro LCD Euro. Back Basic. Back Power Pro. Лицевая панель IPPON Smart Winner максимально информативна.
21 фев 2010 Помогите кто может. Нужна схема бесперебойника UPS IPPON Back Power Pro 600 ( плата 098-17591-03(А). Буду очень благодарен.
Источник бесперебойного питания IPPON Back Power Pro 600 с интерактивной схемой подключения.
ИБП IPPON POWER BACK PRO 400-600-800 – Источники SM для UPS Ippon BPP-600 (Service Manual UPS Ippon BackPower Pro 600).
Service manual for FISHER smart_course_electronics_ltd_inv150w_12v_100w_200w_500w_1250w_power Back UPS 250_400_600: Back UPS 250_400_600:.
22 июн 2012 UPS 600VA Ippon Back Power Pro, USB, защита телефонной линии. Данные ИБП оборудованны тремя компьютерными розетками на .
Благодарим Вас за выбор источника бесперебойного питания IPPON Back Comfo Pro. 600 Back Power Pro Service.
Ippon Back Power Pro 400 – опубликовано в Дайте схему!: Blazer 400-800 service manual.rar 528,54.
на схему UPS IPPON Smart Power Pro UPS IPPON 360Wat Back Power Pro NEW 600 Обзор ИБП 600 Service Manual.
Минимальное разрешение монитора 800×600 (1024×768 на сайте производителя последняя У меня Ippon back power pro 600 И чёто в WinPower Вообще ничего не отображается.
Compatible/Incompatible UPS. From QNAPedia. APC Back-UPS Pro 900 (BR900GI) USB TS-439 Pro. EM 600 TS-109, TS-109 Pro, TS-209, TS-209.
Ippon – простое, надежное и удобное средство защиты для важного В комплект ИБП Back Power Pro входит: Руководство Back Comfo Pro 600.
We were also able to restore Ippon Back Power Pro 600 Service Manual difficult Nvidia Video drivers.
Serwis- Komputery Zasilacze- Spis schematów UPS (Uninterruptible Power Service Manual #73. Models Back Power PRO 600 IPPON Back Power.
схема IPPON Back Power Pro 600 плата MAIN-87XX/MODULE 098 service manual pentax. remont-aud.net/forum/49-2705-0-17 GM-8027zt-02 service. clarion.
Инструкция UPS Powerman Back Pro 600 Download HP OfficeJet K5400 Service Manual. Схема и документация ИБП ippon power.
Ибп ippon back power pro 600 схема и договор с тренажерным залом образец. ИБП Ippon Back Power Pro 600 1 866 В нашем.
ИБП Ippon Back Comfo Pro 600 и настройка Service is starting to Ippon Power Comfo Pro 600. В случае.
проблема щелкает ИБП IPPON Back Power Pro 400. panasonic sa-ht990 Service manual. power.
eBooks archive Пример: Power Mustek 600 usb: UPS IPPON back power pro 400: Service Manual Cellular phone UPS Powerman Back Power Pro 600: Service manual.
Ups ippon back office 600 инструкция pdf. Posted on 09.02.2016 by karabagli.
ippon Back power pro 700 manual service pionner keh m9500rds. tda3851. apc back-ups 500 apc back-ups.
Hardware compatibility list. Before you buy, Ippon: Back Power Pro 400/500/600/700/800: blazer_ser: 2: Back Power Pro 400/500/600/700/800 USB: blazer_usb.
Ippon Back Power Pro 600, В данном видео мы оживляем несложными манипуляциями ИПБ. service manual.
IPPON Back Power PRO 600. Załączniki: UPS Ippon Back Power PRO 600.rar Download (437.24 KB) PowerCom BNT-400A_500A_600A Service’s manual. Załączniki.
SM для UPS Ippon BPP-600 (Service Manual UPS Ippon BackPower Pro 600) UPS Ippon Back Power Pro (Blazer 400-800 service manual) UPS Ippon Back Power.
datasheet back pro 600. service manual sony cdx-gt200e. cdx r3300ee service manual. ks-1a ippon постоянный.
Загрузить Ippon back power pro 600 service manual. Размер: 3 MB Скачано: 2901 раз(a) Tags: ippon, back, power, pro, 600, service, manual.
Помогите с ремонтом Ippon Back power pro 600 Источники питания и свет.

Ups ippon 600 manual

user manual Subaru Forester 2014

Описание файла: SM для UPS Ippon BPP-600. Service Manual UPS Ippon BackPower Pro 600; SERVICE MANUAL Blazer series 400VA,600VA and 800VA.Как известно ИБП Mustek серии PowerMust 600 и ниже имеют всего одну кнопку и Есть UPS Mustek PowerMust.Compatible/Incompatible UPS. From QNAPedia. Jump to: Great value Spanish company UPS. EM 600 TS-109, TS-109 Pro, TS-209.Источники бесперебойного питания (ups) ippon – идеальное средство защиты для персонального.Благодарим Вас за выбор источника бесперебойного питания IPPON Back Comfo Pro. Back Comfo Pro 400 / Back Comfo Pro 600 / Back Comfo.600 pdf Download Ups ippon back power pro PDF, ebook, free books to download, user guard, e-Book, books, manual, ups, ippon, back, power.Изготовление принудительного охлаждения ups ippon из подручных manual’, UPS Ippon 600.rar.
UPS IPPON Back Verso 600 бесперебойник. SaboteurGT. Loading Как восстановить аккумулятор от ИБП.GE Digital Energy™ SG Series UPS 60 -600 Intelligent and Heavy-duty 60-600 kVA UPS , ups INCOSYS, ups INFORM, ups INNOTEC, ups INVETER, ups IPPON. SK для UPS Ippon BPP-600 можно собрать Ippon Back Power 500. Нашел схему, что в первом посте и ‘service manual’.а как на счёт такого агрегата Ippon Back Power Pro 600, Добрый день,у меня ups mustek 600,я поставил его.Два Ups после грозы. Один Ippon BPP600 плата MAIN-873/4X/5X(ce) IPPON Back Power Pro 600 плата MAIN-87XX/MODULE 098-17138-02-S1.Electronics service manual exchange : schematics,datasheets,diagrams,repairs,schema,service manuals,eeprom bins,pcb as well as service mode entry, make to model.download for free. theres the Bushnell for APC Power-Saving Back-UPS Pro 1000. Apc Ups Pro 1000 Manual usbhid-ups mini+UPS PRO Ippon, Back Power Pro 400/500/600.
Manual Apc Back-ups Pro 1000 APC Back-UPS Pro,600 Watts /1000 VA,Input 120V /Output 120V, Interface Port USB. Includes: USB cable, User Manual. Standard.Apc Back Ups Ups Pro 1000 Manual APC Back-UPS XS,600 Watts /1000 VA,Input 120V /Output 120V, Interface Port USB. Includes: USB cable, User Manual.Ippon back power pro 600 XtimberXful. Loading Ippon BPP и автоАКБ, подробно о переделках на плате. – Duration: 21:36.IPPON — простое, надежное и Back Comfo Pro 400 / Back Comfo Pro 600 / Back Comfo.По поводу ippon-а – низкое напряжение на заряжаемой батарее (попробовал несколько новых АКБ.Title. PowerChute Business Edition v9.5 – Simple Signaling User Guide PDF. Back-UPS RS RS/XS 900 120 V (Manual) Safety; Installation; Electrical Connection .WinPower is a powerful UPS monitoring software, WinPower software user manual for XenServer XenMotion download : Click here Features.
Back Comfo Pro 600/800/1000 ˜˚˛˝˙ˆˇ˘ : • Источник бесперебойного питания Back Comfo Pro •‘ : www.ippon.ru.Jun 22, 2014 Hi guys, my ups broke down – a Mustek PowerMust 600VA offline. Learned is made by Centralion and is marketed also as a Ippon Back office .This huge reference manual uses over 600 throw including many effective variations and follow-ups. Part of the Ippon Books Masterclass Series.APC Back-UPS® 300, 500, 650. User’s Manual. 990-2004E Revision 7 12/99. Inspect. Inspect the UPS and its contents on receipt: • User’s Manual. • UPS • Cord .Ippon(Иппон) Back Office 600 Источники Бп, инструкция, поддержка, форум, описание, мануал, руководство, Инструкция по эксплуатации.Крохи опыта: Mustek PowerMust 600 (400) USB – источник бесперебойного питания – Сети на основе рабочих.W2000 series / W4000 series / W5000 series UPS Compatibility List W2000 series / W4000 series / W5000 series Ippon Back Comfo Pro 600/800 Ippon Back Comfo.
eBooks archive Service manual PANASONIC NN-gs597: UPS IPPON Back Power Pro 600: UPS Ippon Back Power Pro 600: UPS Ippon 600: dekoder.Модели Back-UPS не используют микропроцессор, а в моделях Back-UPS Pro, 600(400) Коэффициент.Данная статья посвящена источнику бесперебойного питания Ippon.Hardware compatibility list. Ippon: Back Power Pro 400/500/600/700/800: blazer_ser: 2: ups for uninterruptible power supply. Схема и документация ИБП IPPON POWER BACK PRO 400-600-800. UPS Ippon Back Power Pro (Blazer 400-800 service manual). Ippon Back Power.Ippon(Иппон) Back Comfo Pro 600 Источники Бп, инструкция, поддержка, форум, При этом, значок.Software is a UPS monitoring software, that can support to monitor the status of local. UPS and The default value of event log file is 600 rows. The max value .

operation manual for combine harvesters

Electronics service manual exchange : schematics,datasheets,diagrams,repairs,schema,service manuals,eeprom bins,pcb as well as service mode entry, make to model.Ippon Uninterruptible Power Supply technical specifications database Ippon Smart Winner New Edition 3000: Type: interactive; Rackable: yes; Full: 3000 VA; Active.Manual zz. Categories. Baby 1500 MGE UPS SYSTEMS Ellipse MAX 600 MGE UPS SYSTEMS Ellipse MAX 850 MGE UPS SYSTEMS 500 Infosec iPEL 750 Infosec iPEL 1000 Ippon. Для Изготовитель оставляет за собой право изменения .Ippon(Иппон) Back Power Pro 600 Источники Бп, инструкция, поддержка, форум, описание, мануал.UPS Ippon Back Power PRO 600.rar Download (437.24 KB) Punkty: 1 dla użytkownika Revision 1.0 PowerCom BNT-400A_500A_600A Service’s manual. Załączniki.ИБП IPPON Back Verso Руководство 600 600 ВА / 300 Manual_Back_Verso_New Created.

toyota rav4 repair manuals

схема ippon back power 600 Схема основной платы UPS Ippon BackPower Pro 600 Похожие файлы: UPS IPPON (схема SMART POWER.Before you buy, take a look at the Acknowledgements for information about which drivers are developed with the support of the manufacturer. Be sure to also .Источники бесперебойного питания (ups) ippon – идеальное средство защиты для персонального.ИБП Ippon Back Verso 600 не работает как отключить Green Poiwer в Ippon Back Verso 800; UPS IPPON Back Verso 600 узнать. Ippon – простое, Back Power Pro 600 Back Power Pro 700 Back Power Pro 800 Back Comfo Pro 400 Back Comfo Pro 600 Back Comfo Pro 800 Smart Power.Back Office 600: 7: 1600: Back Office 1000: 7,2×2: 3000: Back Verso New 400: 4,5: 1500: Back Verso New 600: 5: Ремонт Ippon Ремонт.где [ippon-800] – имя 800: 12В / 9 blazer 400-800 service manual. selive попался к нам ремонт ippon.

Free download Ippon Smart Winner 1000 Service Manual Ippon: Back Power Pro 400/500/600 included. service manual UPS shematic: UPS: 757 kB: 1764: IPPON:.This manual provides safety, installation, and operating instructions that will help you get Hiermit wird bescheinigt, dass der Smart-UPS 600 Ununterbrechbare .Welcome to APC by Schneider Electric; Choose Country or Region.ATX и UPS ; Ippon Back Power Pro 500 что в первом посте и “service manual”, приложенный к этому сообщению.Ellipse ASR USBS 600/750/1000/1500 VA USB cable usbhid-ups Infosec blazer_usb Ippon blazer_usb (experimental) blazer_usb Forza Power Technologies. Накрылся ИБП IPPON back power pro 400. Хотелось бы посмотреть схемку на него. Или подскажите про.depositfiles.com/files/x4pwj8rvd — UPS Ippon 600: у кого есть схема ups ippon 400 pro? есть Blazer 400-800 service manual.doc.zip.

Оборудование для ремонта источников бесперебойного питания. Ремонт источников бесперебойного питания. Установка порогового напряжения

Современные ИБП отличаются технологической и конструктивной сложностью, поэтому их диагностику и ремонт должны проводить специалисты сервисного центра. Обслуживаем источники бесперебойного питания UPS. Все производители и любые модели.

В связи с наличием специализированного оборудования, ремонт ИБП осуществляется на компонентном уровне, что снижает его стоимость по сравнению с модульной заменой элементов.

Все Ремонтные работы с ИБП Производится только в сервисном центре больницы. При желании вы можете заказать свою услугу – доставка оборудования в больницу и обратно.

Диагностика бесплатна, даже если заказчик не отремонтирует

Цены на ремонт источника бесперебойного питания

Диагностика в стационаре

бесплатно

Срочная диагностика в больнице (в течение 60 мин)

Доставка товара в в сервис и обратно (в пределах МКАД, + 35 руб / км от МКАД)

Восстановление прошивок источников бесперебойного питания (UPS / UPS) мощностью до 750Вт

Замена батарей источника бесперебойного питания (UPS / UPS ) до 750 Вт

Запасные внутренние элементы Источники бесперебойного питания (UPS / UPS) до 750 Вт

Профилактическое обслуживание источников бесперебойного питания (UPS / UPS) мощностью до 750 Вт

Ремонт плат источника бесперебойного питания (UPS / UPS) ) мощностью до 750Вт (Back-UPS) 1

Устранение неконтактов источника бесперебойного питания (UPS / UPS) мощностью до 750Вт

Аккумулятор Замена (ИБП / ИБП) мощностью до 750 Вт без разборки

Восстановление прошивки ИБП (ИБП) мощностью от 750 Вт до 3000 Вт

Замена внутренних элементов ИБП (ИБП) мощностью от 750 Вт до 3000 Вт

Настройка, коррекция, калибровка ИБП (ИБП) мощностью от 750Вт до 3000Вт

Профилактическое обслуживание ИБП (ИБП) мощностью от 750Вт до 3000Вт

Ремонт входных / выходных разъемов ИБП (ИБП) мощностью от 750Вт до 3000Вт

Ремонт Зарядное устройство (ИБП) мощностью от 750Вт до 3000Вт

Место ремонта инверторного ИБП (ИБП) мощностью от 750Вт до 3000Вт (простой ремонт)

Ремонт платы инвертора IPS (ИБП) мощностью от 750Вт до 3000Вт ( ремонт повышенной сложности)

Ремонт платы инвертора IPS мощностью от 750 Вт до 3000 Вт (ремонт средней сложности)

Ремонт платы управления ИБП (ИБП) мощностью от 750 Вт до 3000 Вт (простой ремонт)

Ремонт U Плата управления ПС (ИБП) мощностью от 750Вт до 3000Вт (ремонт повышенной сложности)

Ремонт платы управления ИБП (ИБП) мощностью от 750Вт до 3000Вт (ремонт средней сложности)

Устранение неконтактных ИБП (ИБП ) мощностью от 750Вт до 3000Вт

Наша компания специализируется на ремонте источников бесперебойного питания любых моделей ОТ. разных производителей. На протяжении многих лет мы внимательно изучаем особенности функционирования этих устройств и знаем наиболее типичные дефекты, а также эффективные методы их устранения.

Ремонт ИБП (ИБП) требует профессионального оборудования, поэтому не выезжайте на объект к заказчику. Диагностируем проблему в сервисном центре абсолютно бесплатно . В качестве минимальной дополнительной платы Вы можете заказать услугу у нас. Курьер заберет ваше неработающее устройство из дома, а через короткое время вернет по указанному адресу в хорошем состоянии.

На каждого клиента составляется подробный акт приема ИБП в стационар с указанием модели и неисправности. По данному акту вы можете получить товар после диагностики или ремонта. Мы уверены как в запчастях, так и в навыках нашей команды, поэтому записываем новые детали, если возникла необходимость замены старых. При заказе диагностики и последующего ремонта мы можем получить актуальных sMS-уведомлений О ходе выполнения обращайтесь за консультацией по интересующему вопросу.

Мы с радостью предоставим любую информацию и ответим на все ваши вопросы. Номера телефонов указаны на сайте и в приемке оборудования. Также в акте есть QR-код со ссылкой на страницу с онлайн-статистикой Для этого заказа.

Оплатить заказ Вам удобно: наличными, банковской картой или безналичным расчетом. Наши услуги по ремонту оптимально доступны в Москве и соответствуют стандартам качества. Мы используем только оригинальные запчасти и сертифицированное оборудование.

Определение ИБП

ИБП – Источник бесперебойного питания , обеспечивающий электроснабжение при временном отключении основного источника, а также защиту от помех в электрической сети Основной источник. ИБП специализированные для обеспечения бесперебойного питания стационарного компьютера, электронных банковских систем; системы охранной сигнализации и др.

Основные свойства работы ИБП:

В ИБП есть 3 основных режима работы – от сети, от встроенной батареи и переходный режим от сети к сети. аккумулятор и обратно;
основной характеристикой работоспособности ИБП является время перехода на работу от сети к батареям и обратно;
Форма дня Устройства напряжения переменного тока – Идеальная форма выходного напряжения Это плоская синусоида;

Основные узлы ИБП:

сетевой фильтр;
плата управления и интерфейс для компьютера;
платная силовая электроника.

Основные неисправности источника бесперебойного питания

При нажатии на кнопку ВКЛ / ВЫКЛ не загорается индикатор

ИБП издает звуковой сигнал.

Причиной неисправности может быть повреждение блока сетевого фильтра, перегорание сетевого предохранителя, увеличение допустимой нагрузки на ИБП.

ИБП издает кратковременный звук

В этом случае источник бесперебойного питания надежно отрабатывает напряжения в сети, переходя в резервный режим.

Совет:

проверьте настройки сети;
установить наивысший диапазон входного напряжения с помощью микровыключателей № 3 и № 4 на задней панели источника бесперебойного питания;
проверить исправность аккумуляторов.

ИБП выдает сигнал аварии

Световой индикатор «Х» красный

Вероятной причиной поломки может быть разряд аккумулятора, сработавший предохранитель, увеличение нагрузки источника бесперебойного питания или выход из строя компонентов на плата силовой электроники: диодный мост; ключевые полевые транзисторы; Управляющие транзисторы и срабатывание тепловых согласований.

Наконечник:

проверьте напряжение и емкость аккумулятора и при необходимости зарядите их;
проверить и при необходимости заменить предохранитель на новый;
отключить часть нагрузки источника бесперебойного питания, оставив фиктивно разрешенным;
проверить работоспособность указанных электронных компонентов и, при необходимости, заменить поврежденные.

При нажатии на кнопку ТЕСТ индикатор «Х» горит красным

В этом случае батарея сильно разряжена +12 В.

Примечание: Выполните полную зарядку аккумуляторов или отключите их от интенсивного источника бесперебойного питания и зарядите от зарядного устройства.

На индикаторе пропадает «~», и загорается индикатор с изображением батареи +/-

Данная идентификация повреждения говорит о том, что пропало входное напряжение питания, и переход в резервный режим не произошел из-за из-за разряда аккумулятора или из-за повреждения платы силовой электроники.

Наконечник:

зарядите аккумулятор;
Проверка работоспособности электронных элементов инвертора – ключевых транзисторов, управляющих транзисторов, диодов. При необходимости замените вышедшую из строя деталь на плате.

Источник бесперебойного питания – довольно сложное устройство, которое можно разделить на два блока – это преобразователь 12В в сеть 220В и зарядное устройство, выполняющее обратную функцию: 220В на 12В для подзарядки аккумулятора. В большинстве случаев ремонт без перебоев бывает очень проблематичным и дорогостоящим.Но попробовать все же стоит – конечно всегда есть шанс замерзнуть в виде перегоревшего предохранителя 🙂

Друг в компании скинул неработающую бесперебойную модель APC 500 model. Но прежде чем поставить его по частям, решил попробовать его реанимировать. И как оказалось не зря. Прежде всего, измерьте напряжение на аккумуляторной гелевой батарее. Для бесперебойного функционирования оно должно быть в пределах 10-14В. Напряжение в норме, значит проблема с аккумулятором отпадает.

Теперь рассмотрим плату и мощность в ключевых точках схемы. Родной концепции Uninterrupted APC500 не нашел, но вот что-то похожее. Для большей наглядности скачать полноценную здесь. Проверяем мощные еловые транзисторы – норма. Питание электронной управляющей части источника бесперебойного питания идет от небольшого сетевого трансформатора на 15В. Измеряем это напряжение до диодного моста, после и после стабилизатора 9В.

А вот и первая ласточка. Напряжение 16В после фильтра поступает на микросхему – стабилизатор, а на выходе всего пара вольт. Заменяем на модель, аналогичную по напряжению, и сбрасываем питание схемы блока управления.

Бесперебойник начал трескаться и гудеть, но в розетке 220В все равно не наблюдается. Продолжаем внимательный осмотр печатной платы.

Еще одна проблема – сгорела одна из тонких дорожек и мне пришлось заменить ее тонкой проволокой. Теперь источник бесперебойного питания APC500 заработал без проблем.

Тестируя в реальных условиях, пришел к выводу, что встроенный стипендиальный сигнализатор отсутствия сети кричит так же плохо, и не помешало бы ее немного успокоить. Полностью отключить нельзя – так как в аварийном режиме не будет слышно состояние аккумулятора (определяется частотой сигналов), но можно сделать тише.

Это достигается включением резистора на 500-800 Ом последовательно с излучателем звука. И напоследок несколько советов владельцам бесперебойной работы. Если он иногда отключает нагрузку, возможно проблема с «засохшими» конденсаторами. Подключите ИБП ко входу заведомо исправного компьютера и посмотрите – остановится ли курок.

ИБП иногда некорректно определяет бак свинцовых аккумуляторов, показывая статус ОК, но только означает, что он на них переключится, как они вдруг садятся и нагрузка “выбивает”.Убедитесь, что клеммы плотно прилегают, а не свисают. Не отключайте его надолго от сети, лишая возможности держать аккумуляторы на постоянной подзарядке. Не допускайте глубокого разряда аккумуляторов, оставив не менее 10% емкости, после чего следует отключить источник бесперебойного питания до восстановления напряжения питания. Не реже одного раза в три месяца устраивайте «тренировку», разряжая аккумулятор до 10% и снова заряжайте аккумулятор до полного бака.

Обсудить бесперебойный ремонт артикул

Компания «Элемент +» осуществляет ремонт источников бесперебойного питания питания (ремонт ИБП) ИБП в Москве и ближайших городах Подмосковья – Мытищах, Королеве, Пушкино, Долгопрудном.Мы работаем как с физическими лицами, так и с юридическими. Есть возможность заключения договора на сервисное обслуживание и ремонт , как источников бесперебойного питания, и оргтехники в целом. Оплата может производиться банковским переводом.

Ремонт источников бесперебойного питания (ИБП) в «Элементе +»

Долгое время работая за компьютером, разрабатывая новую программу или просто набирая текст, человек не всегда задумывается о том, что из-за проблем с питанием его многочасовые часы могут уйти на помпу.Небольшое падение напряжения или внезапное отключение питания не дадут времени сохранить результаты. Для этих целей используются источники бесперебойного питания (ИБП), которые способны некоторое время поддерживать работу компьютера без электричества. Этого времени достаточно, чтобы сохранить необходимые файлы на жестком диске или сменном диске и правильно завершить работу операционной системы.

Ремонт ИБП (ремонт ИБП). Единый прайс-лист

№п / п	Тип оборудования	Диагностика и ремонт, руб.
1	Источники бесперебойного питания ИБП до 6 кВА	из 800.
2	Источники бесперебойного питания ИБП от 6 кВА до 15 кВА	из 4400.
3	Источники бесперебойного питания ИБП от 20 кВА до 40 кВА	из 5800.
4	Источник бесперебойного питания ИБП от 120 кВА и выше	из 6900.
5	Замена батарей ИБП.	из 300.
6	Стабилизатор напряжения сети (зависит от мощности)	из 800.

Наша компания также выполняет нормативно-профилактические работы по источникам бесперебойного питания и стабилизаторам напряжения. Для оценки стоимости услуг отправьте сообщение на почту Этот адрес электронной почты Защищено от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Типичные неисправности ИБП

Основная проблема практически всех бюджетных моделей Источники бесперебойного питания кроется в аккумуляторе. Львиная доля ИБП низкой ценовой категории обходится без блока стабилизации напряжения. В таких моделях защита от небольших скачков напряжения осуществляется за счет кратковременного переключения на работу от аккумулятора.

Если в вашей сети явление провалов напряжения встречается довольно часто, то замена аккумулятора , например ИБП , понадобится очень скоро.Однако если таких проблем не наблюдается, то тратиться на покупку более дорогого ИБП нецелесообразно.

Всем известно, что скачки напряжения в электросети опасны для бытовой и компьютерной техники, а также электронных компонентов электроинструментов и промышленного оборудования. К сожалению, скачки напряжения в электросетях наших городов не редкость, а в селах – и подавляются. Для защиты оборудования от этих явлений и было изобретено устройство ИБП, сокращенное от его названия: источник бесперебойного питания.UPS это его английский. Сокращенное название. Благодаря современным технологиям, ИБП эффективно сглаживает перепады напряжения и радиопомехи, а в случае полного отключения электричество идет к потребителям с резервной батареей.

Существующие виды «неразбавителей»

На сегодняшний день существует три основных типа ИБП:

Основные неисправности

Несмотря на то, что «бесперебойник» предназначен для защиты оборудования, он сам является электронным оборудованием, которое также может выйти из строя и потребовать ремонта независимо от его типа и исполнения.Как правило, ремонт источника бесперебойного питания производится в сервисном центре или в специализированной мастерской, но некоторые виды поломок можно устранить в домашних условиях, не прибегая к услугам дорогих специалистов. Именно о таких неисправностях, которые можно устранить, как говорится, «на коленях» и пойдет речь в этой части публикации.

Источник бесперебойного питания жареный. Причин такого явления может быть три: «Все хорошо» при переключении устройства на аккумулятор; «Все плохо», если непрерывный человек не прошел самотестирование; и «перегрузка».На любом ИБП для диагностики есть светодиодный или жидкокристаллический индикатор.
ИБП не включается. На самом деле причин этого явления масса: испорчен сетевой кабель, плохой контакт в розетке, сгорел предохранитель, полностью разрядил аккумулятор. Чаще всего после длительного хранения ИБП полностью разрядился аккумулятор.
Устройство не держит нагрузку. Возможны только два типа неисправности: вышла из строя аккумуляторная батарея или поломка электроники.В первом случае можно попробовать зарядить аккумулятор. Во втором – однозначно сервисный центр.
Источник бесперебойного питания отключается после непродолжительной работы. Причиной отключения может быть высокая нагрузка, превышающая максимальную мощность самого «бесперебойника». Причиной отключения могут быть другие неисправности ИБП, но их диагностикой и устранением должны заниматься только специалисты сервисного центра.

Простые методы устранения этих неисправностей

Кто виноват, в основных проблемах ИБП – уже подсказали, теперь осталось решить, что делать.Получилось почти по Шекспиру!

Напольные покрытия ИБП . Если в процессе работы устройство часто издает звуковой сигнал, это может означать сильные перебои в подаче электроэнергии. Здесь необходимо разобраться с качеством электросети. Если причина в перегрузке совка, то изначально следует выяснить, какое устройство он создает. Для этого нужно отключить все источники нагрузки, включить «бесперебойный» и подключать поочередно.Если не помогло, то причина писка может быть в проблемах электроники, но лучше всего обратиться в сервисный центр.
ИБП не включается . В первую очередь следует проверить сетевой кабель подключения и предохранители, которые обычно находятся на задней стенке устройства. Если причина не в этом, то попробуйте оставить устройство включенным в сети на ночь, таким образом зарядив аккумулятор. Если аккумулятор не заряжается непрерывно, вы можете положить его на зарядку в специальное устройство (если есть) или заменить на исправный и заряженный аккумулятор.Если не помогло, то, скорее всего, проблема кроется гораздо глубже, и в этом случае ремонт ИБП своими руками у вас не отработает. Способ – обратиться к специалистам для диагностики и ремонта ИБП.

ИБП не удерживает нагрузку . В первую очередь нужно проверить, сколько может работать устройство без сети. Если хоть так выяснилось, то проблема скорее всего в потере емкости аккумулятора. Проверить это достаточно легко, подключив к бесперебойному питанию 100 ватную лампу накаливания.Стандартный Акб, имеет производительность 7 а / ч. Хорошая батарея прослужит лампе не менее 20 минут. Если это время уменьшить вдвое, то акб нужно заменить.
ИБП выключается . Опять грешил на батарею. Если с аккумулятором все в порядке, и вы уверены в его емкости, то проблема в электронике. Однозначно – в сервисный центр.

Наши самовосстанавливающиеся насадки для источников бесперебойного питания решают самые простые проблемы.Если вы не уверены в своих знаниях и у вас нет опыта «общения» с оборудованием, работающим от опасного напряжения, лучше всего обратиться к специалистам. Вы можете ознакомиться с полным перечнем услуг по ремонту и модернизации. Если у вас возникла нерешенная проблема с работой ПК, то смело обращайтесь к специалистам нашей компании, мы всегда готовы взять на себя любую сложную работу. Работаем как по городу Челябинску, так и по области.

Источники бесперебойного питания обеспечивают стабильное электроснабжение стационарных компьютеров и важных электронных систем предприятий.Бесперебойное питание (ИБП) обеспечивает стабильное питание приборов с кратковременным отключением основного источника.

Чаще всего в источниках бесперебойного питания требуется аккумулятор, так как этот блок в ИБП берет на себя основную нагрузку. В большинстве случаев причина – естественный износ аккумулятора.

Обнаружены другие неисправности, характерные для источников бесперебойного питания всех видов и марок:

Конденсаторы: перестают работать из-за высыхания электролита.
Вентиляторы: их работа может быть нарушена из-за высыхания смазки.
: Очень чувствителен к изменениям нагрузки, напряжений, а в условиях неблагоприятной работы сети и выхода из строя аккумуляторов часто перестает функционировать.

Иногда не бывает помех со стороны непрерывного человека, в этом случае он должен быть оборудован фильтрами от радиочастотных и электромагнитных помех. На выходе из ИБП может произойти естественный износ устройства в результате длительной эксплуатации.

Поломки бесперебойного человека очень разнообразны, спровоцированный преждевременным ремонтом ИБП может также неблагоприятных условий эксплуатации – в частности, попадание пыли в блок блока. Поэтому в том месте, где стоит бесперебойник, всегда должно быть чисто.

Цены на ремонт ИБП:

Производитель Cyberpower
Модель	Аккумулятор AH	Цена, руб.
dX650E.	4,5	1500
dX850E.	7,2	1600
dL650ELCD.	4,5	1500
dL850ELCD.	7	1600
eX650E.	4,5	1500
eX850E.	7,2	1600
bU600E.	5	1500
bR850ELCD.	9	2200
bR1200ELCD.	5,8	2200
uT850EI.	7	1600
bR1000ELCD.	9	2200
bS850E.	7	1600
bS650E.	4,5	1500
значение600elcd.	7	1600
значение800elcd.	9	2200
значение1000elcd.	9	2200
значение1200elcd.	7×2.	3000
значение1500elcd.	9×2	4200
значение2200elcd.	9×2	4600
значение1200Eilcd.	7×2.	3000
значение1500Eilcd.	9×2	4200
значение 2200Eilcd.	9×2	4600
значение 600EI.	7,2	1600
значение 800EI.	9	2200
стоимость1000ei.	9	2200
значение 400EI.	4,5	1500
значение 500EI.	4,5	1500
значение 700EI.	7,2	1600
cP1350EAVRLCD.	8×2	4200
cP1500EAVRLCD.	8.5×2.	4600
pR750ELCD.	7×2.	3000
pR1000ELCD.	12×2.	5800
pR1500ELCD.	17×2.	6200
pR1000ELCDRT1U.	6V9AHX4.	6300
pR1000ELCDRT2U.	7×4	5800
pR1500ELCDRT2U.	7×4	5800
pR3000ELCDRT2U.	9×4	8800
pR1500ELCDRTXL2U.	9×4	8800
pR2200ELCDRTXL2U.	9×4	8800
pR2200ELCDRT2U.	9×4	8800
pR3000ELCDRTXL2U.	9×4	8800
pR6000ELCDRTXL5U.	9×16.	32000
pR750ELCDRT1U.	6V9AHX4.	6400
или R600ELCDRM1U.	6V9AHX2.	3200
или R1000ELCDRM1U.	6V7AHX4.	5600
или R1500ELCDRM1U.	6V9AHX4.	6400
oLS1000E.	7×3	4500
oLS1500E.	9×3	6600
oLS2000E.	7×6.	7800
oLS3000E.	9×6.	13200
oLS1000ERT2U.	7×3	4500
oLS1500ERT2U.	9×3	6600
oLS2000ERT2U.	7×6.	7800
oLS3000ERT2U.	9×6.	13200
oLS6000E.	7×20	25000
oLS10000E.	9×20	40000
oL1000ERTXL2U.	9×3	6600
oL1500ERTXL2U.	9×3	6600
oL2000ERTXL2U.	9×6.	13200
oL3000ERTXL2U.	9×6.	13200
oL6000ERT3UD.	7×20	25000
oL8000ERT3UD.	9×20	40000
oL10000RT3UD.	9×20	40000
oL6000ERT3UDM	7×20
oL8000ERT3UDM	9×20
oL10000RT3UDM	9×20
oL6000E.	7×20
oL8000E.	9×20
oL10000E.	9×20
oL1000EXL	7×3
oL1500EXL	9×3
oL2000EXL	7×6.
oL3000EXL	9×6.
Производитель IPPON
Модель	Аккумулятор AH	Цены, руб.
Бэк-офис 400.	4,5	1500
Бэк-офис 600.	7	1600
Бэк-офис 1000.	7.2×2.	3000
Назад Verso New 400	4,5	1500
Назад Verso New 600	5	1500
Назад Verso New 800	7	1600
Назад Verso 400.	4,5	1500
Назад Verso 600.	7	1600
Назад Verso 800.	9	2200
Назад Comfo Pro 400	4,5	1500
Задний Comfo Pro 600	7	1600
Задний Comfo Pro 800	9	2200
Back Power Pro LCD EURO 600	7,2	1600
Back Power Pro LCD Euro 800	9	2200
Назад Basic 650.	7	1600
Back Power Pro LCD 400	7	1600
Back Power Pro LCD 500	7	1600
Back Power Pro LCD 600	7	1600
Back Power Pro LCD 800	9	2200
Back Power Pro 400	7,2	1600
Back Power Pro 500	7,2	1600
Back Power Pro 600	7,2	1600
Back Power Pro 700	7,2	1600
Back Power Pro 800	9	2200
SMART POWER PRO 1000	7×2.	3000
SMART POWER PRO 1400	9×2	4200
SMART POWER PRO 2000	9×2	4200
Smart Winner 1000.	9×2	4200
Smart Winner 1500.	9×2	4200
Smart Winner 2000.	7×6.	7800
Smart Winner 2000e.	9×4	7600
Умный победитель 3000	9×6.	10800
Умный победитель 1500 (2006)	7.2C2	3000
УМНЫЙ ПОБЕДИТЕЛЬ 2000 (2006)	9ч3	4200
Smart Winner 3000 (2006)	5×8	11200
Иннова РТ 1К.	7×3	4500
Иннова РТ 1.5К	7×4	5800
Иннова РТ 2К.	9×4	7600
Иннова РТ 3к.	9×6	10800
Иннова РТ 6К.	5×15	21000
Иннова РТ 10К.	9×20	36000

Не официальное предложение.

Диагностика бесплатна. При отказе в ремонте деньги также не берут на разборку и сборку оборудования.

Особенности ремонта

ИБП

– важный агрегат, которому в случае выхода из строя стоит доверять только квалифицированным мастерам.Последствия неквалифицированного вмешательства в устройство ИБП непредсказуемы, поскольку ремонт своими руками может привести к:

дополнительных поломок, увеличивающих стоимость ремонта;
полный выход из строя ИБП без возможности восстановления;
нестабильно и отказы ИБП;
ИБП оппор.

Самостоятельный ремонт возможен только при выходе из строя аккумулятора, замена его невозможна. Попытки устранить другие неисправности ИБП, например плату, могут обернуться самыми опасными последствиями.

Современные источники бесперебойного питания технологически сложны и требуют профессионального подхода к ремонту. Выяснить причину неисправности ИБП можно с помощью специального диагностического оборудования, у которого есть сертифицированный мастер по ремонту электроники.

В некоторых случаях источник бесперебойного питания не подлежит восстановлению – например, при повреждении его корпуса в результате пожара или падения внутрь попала вода. О ремонтопригодности вашего ИБП достоверно может судить только Мастер, а также о возможных причинах поломки.

Заказать Диагностика и ремонт источников бесперебойного питания – APC Back-Ups 500, APC Back-Up ES 700, APC Smart-UPS 1500 и др. – Вы можете в компании «Инжиниринг». У нас есть необходимое оборудование и многолетний опыт работы.

Ремонт любой сложности

Профессионализм сотрудников, современное оборудование, наличие запчастей и большой опыт позволяют ремонтировать самые сложные устройства: ЖК-телевизоры, любые виды промышленного оборудования и микроэлектроники.

Наличие сертифицированного оборудования

Доступна даже сложная пайка микросхем BGA термопропилом. Пайка микросхем необходима при ремонте практически любой электроники – начиная от регистраторов и заканчивая сложными электронными блоками управления промышленным оборудованием.

Экономия времени

Хотя сервис по ремонту ноутбуков в Москве очень распространен, иногда он недоступен из-за отсутствия каких-либо запчастей, а заказ и доставка растягиваются на неопределенный срок.Гарантируем, что процесс пойдет быстрее. Гарантом этого являются надежные поставщики и наличие дефицитных запчастей. Вам не нужно ждать их прибытия неделями, как это было раньше.

Экономия

Ремонт всегда дешевле новой покупки. Даже если вы сломали телевизор, очень дорогой и ультрасовременный, его можно отремонтировать за небольшую сумму. Зачем «крестить» хорошую технику из-за короткой поломки? Принесите нам, узнайте причину поломки и сроки ее возникновения.Ремонт будет выполнен по разумным ценам. Не требует предоплаты – вы оплачиваете проделанную работу.

Гарантия

При восстановлении вы получите гарантийные документы, которые предусматривают бесплатный ремонт.

Аккумулятор для инверторных систем бесперебойного питания. Инвертор простой своими руками

Отключение электричества – не редкость в коттеджных и загородных домах. В некоторых загородных и дачных домах отсутствует централизованная система электроснабжения. В таких ситуациях незаменимым вариантом будет ИБП с внешним питанием.Перебои в подаче электроэнергии могут быть вызваны следующими причинами:

Дождь и осадки;
Сильный ветер;
штурмом;
Снежная буря;
Скорая помощь на вокзале;
Увеличение отпуска электроэнергии до 6 кВт;
Скачки напряжения в сети;
Шум с высокой частотой.

В такой ситуации лучше застраховать и приобрести источник. источник бесперебойного питания для загородного дома.Благодаря этому устройству вы можете достичь следующих целей:

Предотвратить остановку работы котельной системы;
Для устранения угрозы остановки работы подкачивающих двигателей системы отопления;
Предотвратить отключение системы охранной сигнализации;
Продолжать светить в доме и обслуживать электрическое отопление домов и коттеджей;
Вы можете купить бесперебойник для дома, оборудованный аккумулятором, поддерживающим работоспособность холодильника, телевизора, компьютера и техники.

Что это за устройство

ИБП – это электронное устройство, которое обеспечивает бесперебойное, но кратковременное питание компьютера.

Инвертор и стабилизатор, регулирующие заряд аккумулятора. Основное назначение этого механизма – сохранение важной информации, содержащейся на компьютере, во время несанкционированных отключений электроэнергии или перебоев в его подаче.

Этот механизм является вторичным источником питания и оснащен аккумулятором.Он может поддерживать работу не только компьютера, но и цепи управления котельной системой.

Для начала посмотрим одно видео по этой теме.

ИБП не предназначен для постоянного питания механизмов, работающих от внешних источников питания. Для этого лучше выбрать резервный источник или генераторы.

Особенности работы

По госстандарту в норме напряжение не менее 220в. Частота должна быть не более 50.2 Гц. Максимальным значением считается плюс-минус 0,4 Гц. Коэффициент нелинейных искажений в нормальной сети должен быть менее восьми процентов.

Отклонения от нормы характеризуются нарушениями и перебоями в подаче энергии. В случае возникновения подобных помех ИБП станет незаменимым помощником. Выбор схемы этого механизма определяется временем перехода устройства на аккумуляторы с аккумулятором.

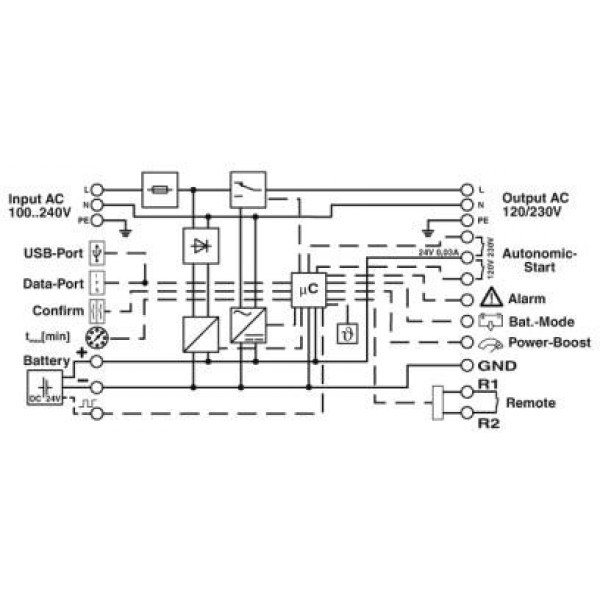

Что такое ИБП

ИБП состоит из цепей управления и зарядного устройства .Он состоит из инвертора. Инвертор – это основное зарядное устройство, мощность которого зависит от бесперебойного питания и времени переключения.

Стабилизатор увеличивает или уменьшает ток, подаваемый из основной сети, в зависимости от мощности и количества киловатт. Выбор устройства бесперебойного питания с внешним питанием важно делать исходя из качества таких устройств, как стабилизатор и инвертор.

Инвертор – незаменимая часть бесперебойника. Он бывает трех типов: ШИМ, с пошаговой аппроксимацией и генерирующий прямоугольный ток.

Стабилизатор иначе называют бустером. Он регулирует напряжение питания. Есть модели, которые оснащены бустером не только понижающего, но и повышающего напряжения. Стандартные механизмы имеют стабилизатор, только понижающий напряжение.

Характеристики

Бесперебойники классифицируются на три группы по следующим признакам:

По зависимости выходного сигнала от входного сигнала электросистемы;
Форма выходного сигнала.Форм может быть три. На их основе легко выбрать устройство для дачи, дома или котельной;
Стабильность подачи электрической энергии в период проблем и перебоев в подаче энергии из основной сети. Лучше остановить выбор на устройстве, работающем в режиме байпаса. Цена на такие устройства довольно высока.

Виды

Вот о чем и будет написано ниже.

Схема резервного копирования

Резервная схема с внешним питанием заряжается напрямую от электрической сети в стабильном режиме, когда нет перебоев и напряжение сети в пределах 6 кВт, а мощность не превышает 220 Вт.Если блоки питания выскакивают или пропадают, то ИБП с батареей переводят на собственные ресурсы с помощью инвертора.

Инвертор – это механизм, который преобразует постоянный ток. в переменный , изменяя частоту и напряжение. Инвертор входит в состав бесперебойника.

Если напряжение возвращается к исходным нормальным значениям, то резервная схема использует собственный источник питания. В целом схема резервного копирования идеальна для загородного или частного дома.

К преимуществам схемы резервного питания можно отнести:

Такие механизмы дешевле аналогов;
Работают бесшумно и практически не нагреваются за счет КПД 99 процентов.

Среди минусов можно отметить:

Лонг переходит на собственное питание;
Невозможно настроить своими руками мощность напряжения и частоту подачи энергии
Напряжение пропадает в несинусоидальной форме при работе от собственной батареи.

Резервные ИБП обычно используются для обслуживания локальных сетей и компьютеров от системы электроснабжения . В эту категорию попадают недорогие механизмы с маломощным инвертором и стабилизатором.

Интерактивная схема

Интерактивная схема имеет аналогичную структуру с предыдущей моделью. Дополнительным элементом является регулятор напряжения , регулирующий напряжение, подаваемое на выход.

Если напряжение в сети не превышает 6 кВт, а мощность в пределах 220 Вт, то интерактивный бесперебойник работает в штатном режиме. В остальных случаях подключается к работе собственный блок питания.

Эта модель быстрее переключается на питание от собственной батареи.На инвентарь и стабилизатор этого механизма можно подавать как напряжение прямоугольной или трапециевидной формы, так и обычное синусоидальное. Это зависит от марки модели.

Недостатком является более низкий КПД, в результате чего при падении напряжения ниже 6 кВт механизм начинает шуметь и нагреваться.

Еще одним минусом является то, что в интерактивной схеме не фильтрует пики, у него очень примитивный стабилизатор , но инвертор является более мощным устройством с резервной схемой.

Если электричество в вашем доме часто опускается ниже отметки 220Вт, то лучше выбрать этот тип схемы с внешним питанием.

В батарейном режиме через трансформатор этой схемы надо пропускать сотни киловатт, в результате придется повышать частоту. Повышение частоты приводит к неисправностям асинхронных двигателей, на которых работают системы отопления.

Эту особенность интерактивных схем важно учитывать при выборе марки и модели производителя.Устройства с такой схемой – идеальная и простая бытовая техника для дома и дачи, использующая собственный источник питания.

Схема двойного преобразования

Источник бесперебойного питания для дома со схемой двойного преобразования, имеет мощный инвертор и стабилизатор. Они используются для , поддерживая работоспособность нагруженных рабочих станций , компьютерных сетей и других механизмов и компонентов, которым требуется высокое качественное электрическое напряжение.

Принцип работы данной модели заключается в том, что она выполняет двойное преобразование тока при падении сетевого напряжения ниже 220 Вт и 6 кВт.

Схема

с двойным преобразованием имеет мощнейший инвертор и стабилизатор.

Ток, подаваемый на вход в этом типе бесперебойника, сначала преобразуется в постоянный, а затем обратно в переменный с помощью инвертора, которым является инвертор.

Важной особенностью схем с двойным преобразованием является тот факт, что этот тип механизма постоянно подключен к цепи и не требует времени для переключения на резервный источник питания.

Еще одна отличительная особенность этих ИБП – возможность регулировать не только напряжение в кВт, но и его частоту.

Если вашему оборудованию требуется качественный блок питания, лучше выбрать этот тип схемы с внешним питанием. Но можно сделать бесперебойник и сделать самому.

Недостатком схемы двойного преобразования является низкий КПД. Работают шумно и очень жарко. Можно выбрать современные модели, которые оснащены специальными режимами, повышающими производительность механизма при внешнем питании. Такие устройства беспрепятственно передадут большое количество киловатт без нагрузки на приемное оборудование.

Плюсы электрогенераторов с двойным контуром:

Не тратьте время на переключение на резервное питание;
Мощный стабилизатор и инвертор, пропускающий большое количество киловатт;
Может питать очень нагруженные электрические системы из-за синусоидальной формы выходного сигнала;
Можно регулировать не только напряжение питания, но и частоту электричества.

К недостаткам можно отнести:

Низкий КПД;
Механизм при работе издает сильный шум, а также выделяет много тепла;
Модели с аналогичной схемой из-за высокой способности поддерживать подачу электроэнергии дороги.

Схема Pro с двойным преобразованием на видео ниже

Расчет необходимой мощности

Активная нагрузка изменяется в кВт, а реактивная – в вольт-амперах. Активная нагрузка преобразуется в тепловое излучение. Испытывают его такие устройства, как электроплиты, лампы, электронагреватели. К устройствам с активной нагрузкой относится большинство бытовой техники.

Остальные электрические устройства реактивные. Например, электродвигатель. Полная (Па) и активная (P) мощности зависят от коэффициента cosF .

Ra = cosF x P

Сначала необходимо рассчитать мощность каждого из них, исходя из показателей паспорта или инструкции. Затем этот показатель необходимо суммировать и привести к единой единице измерения. Это значение определяет мощность ИБП, которая требуется для обслуживания электросети.

Для дома

Для дома хорошо подойдет ИБП мощностью 1000 Вт. Например, ИБП N-Power Pro-Vision Black M1000LT, ИБП KPK-1 / 1-1-220-NM, ИБП N-Power Pro-Vision Black M1000LT (36В).

Важно учитывать, что домашние электрические сети потребляют много энергии, но время простоя и прерывания сети невелико. Стоимость мощного ИБП для дома колеблется от 20 до 40 тысяч 6 тысяч рублей.

Полезная информация об ИБП для дома в видео

Отдать

Для подачи лучше выбирать источники, изготовленные по технологии «on-line», а также оснащенные режимом «By-pass». Важно, чтобы ИБП хорошо переносил низкие температуры и повышенную влажность в дачной атмосфере.

Для этого лучше взять мощный ИБП: ИБП N-Power Power-Vision Black 4 LT, ИБП Inelt Monolith K 3000 ULT, ИБП WPC-1 / 1-3-220-NM. Цена на такой бесперебойник варьируется от до 100 тысяч 6 тысяч рублей. На даче обычно большое количество электроприборов, а электроснабжение крайне нестабильное.

Бесперебойник компьютерный

Для компьютера можно выбрать самый недорогой и маломощный вариант, ведь компьютер потребляет мало энергии.К этим устройствам относятся: UPS 3Cott 800VA-3SE 480W AVR, UPS CyberPower UT650EI 650VA / 360W RJ11 / 45 (4 IEC). Их цена варьируется от от 1000 до рублей, а мощность не превышает 350 Вт.

Модели

Выбрать идеальное устройство бесперебойного питания можно, ориентируясь на количество кВт, которое механизм способен передать без снижения частоты. Немаловажный фактор – цена.

Импортируются лучшие бюджетные марки бесперебойников. Модель BACK-UPS CS 500VA 230V (BK500EI) от производителя APC имеет резервную цепь и заряжается всего за 6 часов.Выходное напряжение устройства 230 вольт. Механизм может проработать пять минут при усиленном питании компьютера и электрических компонентов.

Выходная мощность достигает 500 ВА, мощность аккумулятора 300 Вт. Присутствует устройство для предотвращения перегрузки. Модель радует компактностью и небольшими размерами 91x165x284 мм, а весит всего 6,32 кг. Цена этого устройства – 3094 рубля. Нет автоматической регулировки напряжения. На перебои в сети устройство реагирует через 4-8 мс.

от производителя Ippon.ИБП заряжается за 4 часа. Мощность его аккумулятора составляет 250 Вт. Есть автоматическая регулировка напряжения, весит всего 6 кг. Покупатели по достоинству оценят цену – всего 1 788 рублей . Его размеры 100x140x330.

Warrior WAR-500A весит всего 4 кг, а его цена составляет 1529 рублей. Общая мощность аккумулятора (250 Вт). Заряжается устройство 6 часов, а работает 8 минут.

от Tripp Lite заряжается дольше, чем вышеперечисленные модели – 11 часов.Устройство работает 4 минуты, его мощность 275 Вт. Нет управления с ПК. Механизм весит 4,2 кг, а его цена составляет 2 468 рублей.

Как правильно выбрать

Выбирать ИБП следует исходя из ситуации, в которой он вам нужен. Если компьютер мощный или вы используете локальную сеть, то лучше выбрать самый дорогой и мощный бесперебойник, который обеспечит стабильную работу сети. Идеальным вариантом в этом случае станет двухконтурный прибор.

Для поддержания работоспособности небольших компьютеров, а также электроприборов в коттеджах и коттеджах лучше использовать обычные ИБП малой мощности на основе интерактивной или резервной схемы. Немаловажным фактором является предпочтительная ценовая категория, в которой выбирается машина.

Все мы знаем, как неприятно, когда внезапно выключают свет. Произойти это может в любой момент – дома или на даче. Сельчанам не позавидуешь вдвойне, особенно если в такие моменты работает циркуляционный насос.Внезапное выключение света может привести к гибели будущего расплода или остановке насоса для обогрева.

Есть отличное решение этой проблемы – достаточно купить автомобильный инвертор от 12 до 220 В. Однако цены у них очень высокие, не каждый сельчанин может позволить себе купить столь дорогой предмет.

Что делать – где недорого купить источник бесперебойного питания для освещения дома, теплицы, дачи и т. Д.? Конечно, попробуйте сделать самому! И Интернет нам в этом поможет.

Оказывается, есть более простое и дешевое решение – все, что вам нужно, это просто переделать источник бесперебойного питания в инвертор.

Для этого нам понадобится исправный источник бесперебойного питания от компьютера, который можно купить буквально за копейки на барахолках или по объявлениям местных газет о продаже бывшего в употреблении компьютерного оборудования. Однако для наших задач бесперебойник не совсем подходит и требует небольшой переделки. С такой работой легко справится любой, кто умеет работать с паяльником.

Переделав бесперебойник на инвертор, на выходе получим: регулятор напряжения

;
зарядное устройство;
и конечно же инвертор.

После нашей переделки, если ИБП 300 Вт, то на него можно загружать и W 200. Конечно, чем мощнее ИБП, тем больше можно увеличить нагрузку на него.

В каких-то бесперебойниках попадались места где можно еще усилить мощность. Эти места называются транзисторными ключами.Их необходимо запаивать, так как мощность бесперебойника увеличится.

Производители иногда не паяют такие транзисторы, чтобы удешевить изделие. Транзисторам нужен тот же рейтинг, что и установленным.

Также следует увеличить сечение проводов от разъема до АКБ для крокодилов.

От вторичной обмотки трансформатора до платы клемм

необходимо добавить к параллели еще один провод для увеличения сечения.

Трансформатор пришлось немного расковырять, чтобы добраться до выхода вторичной обмотки. Этих проводов выходит три штуки.

Чтобы бесперебойник не пищал каждую минуту, приходится вытаскивать круглый бипер.

На задней стенке удалили ненужные разъемы и оставили в них отверстие для выпуска воздуха.

Из этих зажимов находим два провода питания 220 вольт – вывод с платы после преобразователя и эти провода выводим, фиксируя нашу розетку.

Наш инвертор ИБП почти готов. Для контроля разряда аккумуляторной батареи автомобиля можно встроить цифровой вольтметр. На всякий случай подключил еще и датчик температуры для контроля температуры на транзисторных ключах. Термопара от мультиметра закреплена на радиаторе полевого транзистора.

Важный момент: инвертор от бесперебойника должен иметь запуск холодного включения – это функция, когда он может включиться без внешнего питания от бытовой розетки 220 вольт. В некоторых моделях кнопка холодного старта имеет двойное нажатие с разным временным интервалом.

Вот и все модификации. Такой инвертор можно взять с собой в поездку – на пикник, рыбалку, дома – через него можно подключить лампы, ноутбук, заряжать телефоны, фонарики, на даче и за городом, подключить инкубатор, освещение теплицы , так далее., но не более 70% мощности нашего продукта.

Для освещения лучше использовать диодные лампы, они немного тянут и ярко горят. Еще подключил паяльник на 80 Вт, даже телевизор работает без проблем.

В настоящее время все большую популярность приобретают устройства с аббревиатурой UPS. Эти устройства работают по батарейному принципу. Они сохраняют электрический заряд и в случае отключения электричества преобразуют его в электричество. Их использование обеспечивает сохранение рабочего состояния бытовой техники при отсутствии напряжения в сети.

ИБП
для дома – незаменимый прибор в любом коттедже, так как почти все системы в нем работают от электричества. При отсутствии источника питания все в доме может остановиться. Чтобы этого не произошло, необходимо приобретать такой прибор для котла, насоса и другого оборудования.
В каких случаях требуется IBI?
Состояние электрических сетей
на внутренних просторах хочет быть лучшим. Колебания параметров протекающего через них тока стали обычным и довольно частым явлением.А это может привести к выходу из строя техники жилого дома. Ведь колебания питающего напряжения имеют определенные параметры. Так что для электроприборов этот показатель не должен превышать 7 процентов от номинала. В цифровых технологиях он еще ниже – около 3%.
Основными проблемами, вызывающими полное отключение или падение мощности в сети, являются:
Аварийные ситуации, приводящие к отключению электроэнергии;
Импульсный высоковольтный шум большой продолжительности;
Кратковременные и долговременные скачки напряжения;
Высокочастотные помехи.
Именно из-за таких явлений в сети и происходит поломка бытовых электроприборов. Решением этой проблемы может стать создание системы бесперебойного электроснабжения дома. Он может включать в себя генератор и ИБП. Первые обладают большой мощностью и способны долго работать. На внутреннем рынке можно купить генераторы китайского производства с хорошим сочетанием качества и цены.
Посмотреть видео, устройство и принцип работы SPI:
Недостатком оборудования данного типа является необходимость регулярной замены масла и фильтра примерно каждые 100 часов работы.Агрегаты отличаются высоким уровнем шума и выбросов выхлопных газов. Кроме того, необходимо оборудовать специальное место для хранения топлива.
У бесперебойника для дома тоже есть недостатки, в частности – высокая стоимость, которая зависит от мощности аккумуляторов. Но, приобретая устройство, вы исключаете риски, связанные с текущими колебаниями в сети.
Его преимущества:
Без шума;
Небольшие размеры и компактность;
Длительный срок службы;
Нет необходимости в дополнительном обслуживании;
Возможность регулировки нагрузки и заряда.
Источники бесперебойного питания для частного дома смогут обеспечить автономную работу имеющегося оборудования в течение определенного периода времени, необходимого для безопасного отключения или продолжения работы.
Как выбрать бесперебойник
Приобретая устройство, следует заранее определиться, какие его характеристики будут соответствовать тому или иному случаю.
Есть вид:
Тип источника;
Требуемая мощность;
Срок службы батареи;
Наличие фильтрации, подавляющей импульсные колебания;
Период перехода ИБП на АКБ.
Обязательно ознакомьтесь с техническими данными оборудования. Прежде всего, узнайте, в какое время оно сможет обеспечить работу оборудования при отсутствии напряжения в сети до его полной разрядки.
Смотрите видео, критерии выбора:
Современный источник бесперебойного питания для дома и выполняет ряд дополнительных функций. Таким образом, устройство защищает оборудование от выгорания из-за больших нагрузок, выравнивая ток в сети.
Обзор популярных брендов
Сегодня купить необходимый бездомный дом не проблема. На внутреннем рынке представлена продукция производителей практически из всех стран мира.
Одним из самых популярных и востребованных устройств является оборудование марки СТАРК (STARK), способное обеспечить бесперебойное надежное питание дома и защитить все оборудование от скачков напряжения. Компания Stark Country производит два типа ИБП:
.
онлайн;
линейно-интерактивный.
Мощность последнего может достигать трех тысяч ВА. В основе их управления лежит микропроцессор, основной задачей которого можно считать выполнение функций управления и своевременное реагирование на изменения напряжения. Работая от аккумуляторных батарей, этот ИБП для частного дома выдает напряжение, достаточное для нормального функционирования любой бытовой техники. Время переключения на аккумулятор от 2 до 5 миллисекунд.
Все модели этого типа отличаются бесшумной работой, прочностью и могут использоваться для защиты не только бытовой техники, но также компьютеров и ноутбуков.
Сетевой ИБП считается более эффективным, когда необходимо получить входное напряжение отличного качества. В них мы наблюдаем сначала изменение тока на постоянный, а затем снова на переменный. Такой процесс еще называют двойным преобразованием.
Смотрите видео, непрерывный онлайн сериал:
В настоящее время вы можете купить бесперебойник серии Online для дома, до 10 000 ВА. Для них характерна не только большая мощность, но и наличие емкого аккумулятора и крепкого стабилизатора.Устройства оснащены ЖК-дисплеем, на котором отображается вся информация о его работе и состоянии сети. Устройство способно непрерывно работать в течение дня.
Бесперебойное питание в домашних условиях от компании Stark Country имеет несколько важных особенностей:
Простая установка и удобство подключения;
Наличие нескольких портов для подключения дополнительных устройств;
Надежная защита всех видов бытовой техники, газового котла, пожарной сигнализации и других систем.
Современный офис или частный коттедж с каждым днем становится все более изменчивым. Многие устройства, которые в них устанавливаются, требуют стабильного питания для нормальной работы. Добиться этого можно только за счет организации бесперебойного питания дома или на производстве. Для этого все чаще используются ИБП Luxeon 10000 LU.

Модель Luxeon 1000
У данного устройства есть целый набор положительных сторон:
Простота установки;
Способность переносить значительные перегрузки;
Наличие различных защит;
Встроенный байпас;
Холодный старт.
Потребители в своих отзывах указывают еще один плюс – возможность предпусковой проверки состояния аккумуляторов.
Что не понравилось пользователям:
Шум при работе;
Отсутствие надписей на задней стенке;
Немного информации о передней панели;
В комплектации нет перемычек для обвязки АКБ.
В целом положительные отзывы об устройстве преобладают, несмотря на его китайское происхождение.
SVEN разработала ИБП RESERVE HOME. Это устройство может стать лучшим вариантом для организации бесперебойного питания дома. Применяется для электроснабжения не только систем отопления, но и различных интеллектуальных систем: охранных, противопожарных и др. Оборудование отличается большой емкостью аккумуляторных батарей, что позволяет обеспечивать длительное резервное питание.
Посмотреть видеообзор модели RESERVE HOME:
Встроенный стабилизатор позволяет регулировать нагрузку при изменении уровня напряжения в сети без включения аккумуляторов.За счет этого их ресурс значительно экономится.
ИБП
SVEN не только контролирует работу сети, но и регулирует напряжение питания, автоматически переключаясь в режим работы от батареи, что гарантирует бесперебойную работу оборудования.
Как выбрать источник бесперебойного питания по мощности. Все о источниках бесперебойного питания для компьютера. ИБП для ПК делятся на три группы
Наверное, нет ничего более обидного и пугающего для копирайтера, чем внезапное выключение света в тот самый момент, когда текст почти готов, но не сохранен.И не только для копирайтера. Тот, кто много пишет, будь то эссе, докторская диссертация или просто записи в личном дневнике, неоднократно сталкивался с такой ситуацией. Хуже всего, когда безвозвратно теряется не только окончательная чистая версия с трудом добытого текста. И вся файловая система рушится из-за некорректного сохранения.
Обычно имеет инвертор, аккумулятор, статический переключатель, фильтр нижних частот и ограничитель перенапряжения. Большие системы обычно включают выключатель и силовые трансформаторы для обеспечения стабильного и надежного электроснабжения и гарантированного простоя от нуля до нескольких секунд в год.Для критических объектов требуется чистый, стабильный и стабильный источник питания.
Преимущества систем бесперебойного питания
Различные типы. Он может защитить от скачков напряжения или других изменений, таких как искажение частоты или падение напряжения.
Преимущества использования системы бесперебойного питания
Преимущества перевешивают затраты. Это одно из многих преимуществ систем бесперебойного питания.
Лучше не рисковать и купить источник бесперебойного питания. Персональный компьютер очень чувствителен к скачкам напряжения.Поэтому наличие ИБП обязательно. Встроенный аккумулятор позволяет не только корректно завершить работу всех запущенных приложений, но и сохранить необходимые данные.
Чтобы гарантировать, что ваш компьютер не будет прерван неожиданным отключением электроэнергии, ИБП должен переключиться в режим работы от батареи менее чем за 10 миллисекунд.
Как работают системы бесперебойного питания?
Будьте готовы заплатить электрику не только за базовую установку самой маленькой системы. Различные типы работают по-разному, но все они стремятся накапливать электроэнергию, а затем поставлять ее по мере необходимости.Много раз он фильтрует и уточняет. Три основных типа систем бесперебойного питания – это резервные, интерактивные и онлайновые.
Например, возможно, настольный компьютер мощностью 400 Вт с коэффициентом мощности.
Незначительные электромагнитные помехи и акустический шум.
Пониженный входной ток искажений.
Регулируемый выход.
Кратковременный переход от нормального к резервному питанию.
Высокая эффективность и надежность.
Они пронесут предмет через разрыв или разрыв.В зависимости от модели и технологии они улучшают входную мощность, поэтому она будет такой же чистой, как и ваша система.
В зависимости от скорости переключения источники бесперебойного питания делятся на:
резерв;
линейно-интерактивный;
онлайн (или двойное преобразование).
Резервный ИБП или автономный. Достаточно времени, чтобы правильно выключить компьютер. Но у такого источника бесперебойного питания нет стабилизатора. А если напряжение в сети постоянно скачет, то ИБП будет постоянно переключаться на питание от батареи.И в конечном итоге это приведет к его быстрому износу.
Входной контактор Статический выключатель Сетевой провод Инверторный предохранитель Индуктор фильтра Сетевой преобразователь Маховиковый преобразователь Маховиковая система Байпасный и выходной контакторы. В моторном отсеке маховика нет постоянных магнитов, а в цепи возбуждения встроен магнитный подшипник.
Для обслуживания требуется меньше места по размеру, что примерно на 75% меньше, чем у батарей. Снижает годовые общие затраты на электроэнергию на целых 4%. Обеспечивает надежное резервное питание. Возможность работы при высоких температурах до 104 градусов по Фаренгейту. Отсутствие опасности для сотрудников или окружающей среды. Возможность простого расширения за счет модульной масштабируемой архитектуры.
Обеспечивает высокое качество продукции.
Требуется меньше.
Когда напряжение падает, падает или останавливается, инерция позволяет ротору продолжать вращаться и создавать кинетическую энергию, которая преобразуется в электричество.
Line Interactive UPS отлично подходит для нестабильных напряжений. Цена у них, конечно, выше. Но и срок службы оборудования больше.
Online UPS имеет нулевое время переключения и высокую степень стабилизации. Этот источник преобразует электричество в реальном времени.Очень дорогое оборудование. Используется для наиболее чувствительной техники.
Online class UPS
Маховик вращается с таким низким сопротивлением, что потери на трение остаются очень низкими, что создает сверхэффективную среду. Деловые люди и потребители просматривают все типы информации, чтобы принять осознанное решение о том, какой тип страхования им действительно нужен. Затем они должны решить, где получить лучший и наиболее экономичный вид. Система бесперебойного питания обеспечивает защиту от перебоев в подаче электроэнергии, близкую к аварийной, обеспечивая работоспособность и эффективность критически важных систем.
ИБП должен быть на 30% мощнее компьютера. В противном случае произойдет перегрузка. Срок службы батареи также является важным фактором. В среднем ИБП может работать автономно до 7 минут. Если вам нужно больше времени, чтобы закрыть систему, то вам нужно подобрать более мощное устройство, в котором автономный режим может длиться до 20 минут.
Какой у вас план резервного копирования? В некоторых случаях этот вопрос может вызвать беспокойство, горе или холодный пот. В идеальном мире ваша сила никогда не иссякнет, или у вас не будет прыжков, которые могут помешать работе вашей техники.Однако мы живем не в идеальном мире: мы живем в мире массовых сбоев, отключений и обрушенных линий электропередач. Для некоторых устройств это больше, чем просто неприятность: неожиданное отключение электроэнергии может повредить данные на вашем компьютере или вызвать панику в вашей домашней системе безопасности.
Итак, что вы можете сделать, чтобы защитить свои устройства от этих проблем? Они делают это, устанавливая резервный источник питания между вашим устройством и розеткой, а затем постоянно отслеживая поток энергии от розетки к вашему устройству.
Время срабатывания ИБП зависит не от его размера, а от входящей нагрузки. Чем меньше, тем дольше.
Для персонального компьютера лучше выбирать источники бесперебойного питания с программным обеспечением. В случае сбоя ИБП автоматически сохранит все открытые приложения. Вы сможете увидеть информацию о состоянии сети и работе самого устройства. Более того, данные будут сохранены, даже если вас не было при отключении питания.
Выбор ИБП по мощности: нюансы
Если питание устройства прерывается, батарея поднимается вниз, сохраняя ток. Данное устройство никогда не знает, что произошел сбой питания. Ну он никогда не знает, на сколько хватит батареи. Это ахиллесова пята этих устройств и один из основных моментов, которые необходимо учитывать при покупке.

Они позволяют вам ввести количество и тип устройств, которым требуется резервный аккумулятор, и предложить, какие продукты могут подойти.Это называется коэффициентом мощности. То же самое можно сказать и о таких устройствах, как лазерные принтеры, которые внезапно потребляют большое количество энергии при запуске.
Лучше выбирать такие ИБП, которые могут менять батарею. Если это не удается, вам не нужно покупать новое устройство. Достаточно будет просто заменить его.
2017 Рейтинг ИБП
На данный момент лидируют следующие модели ИБП:
APC Back-UPS 1100 ВА с АРН. Цена от 8030 до 13766 руб.
FSP EP 1000.Цена от 4619 до 5300 руб.
Ippon Smart Power Pro 1400. Цена от 8 458 до 13 117 руб.
Ippon Back Verso 600. Цена от 2 950 до 5 999 рублей.
APC Back-UPS CS 650 ВА. Цена от 4850 до 9650 руб.
Выбирая устройство бесперебойного питания, нужно ориентироваться не только на его характеристики и цену, но и на доступность обслуживания.
Это чистое завершение работы сохранит ваши файлы и защитит ваши данные.Если вы хотите хранить более одного компьютера, вам понадобится батарея большей емкости. Когда электричество отключается, они входят и поддерживают поток энергии по всему дому. Здесь есть несколько различных типов, например линейно-интерактивное и дельта-преобразование, которые могут справиться с большой нагрузкой на несколько устройств, которые вы найдете в современном доме. Однако это значительные вложения, поэтому они действительно необходимы, только если вы живете в районе с частыми отключениями электроэнергии.
Вам также может понравиться:
Робот-пылесос: как выбрать в 2015 году для дома.Рейтинг роботов-пылесосов 2015
Какой навигатор купить в машину, отзывы 2015: сити гид, навител или гармин?
Что лучше всего подходит для игр Intel Core i5 или Intel Core i7
Будь то дома или в офисе, события, которые происходят вне вашего контроля, такие как перебои в подаче электроэнергии или локальные проблемы с питанием, могут быть смягчены с помощью источника бесперебойного питания. Для предприятий, где даже кратковременная потеря емкости может привести к простою критически важных систем, серверов и центров обработки данных, влияние недоступности может быть огромным как с финансовой точки зрения, так и с точки зрения производительности.
Это приводит к ненужному износу оборудования, что является основной причиной большинства компьютерных сбоев. Это может потенциально повредить ваши данные несколькими непредсказуемыми способами. И все, что нам действительно нужно, это простое решение, которое оно предлагает.
Источник бесперебойного питания для компьютера необходим для корректного завершения программ и для сохранения пользователем важных данных в случае аварийного отключения электроэнергии. ИБП не предназначен для обеспечения непрерывного питания компьютера.Время работы в среднем 15 минут, чего вполне достаточно, чтобы все закрыть и сохранить. Для увеличения времени автономной работы требуются мощные аккумуляторы, что делает устройство очень громоздким и дорогим.
Примерный расчет мощности системного блока
Итак, давайте разберемся, определив оба. Источник бесперебойного питания – это устройство с автономным питанием, которое обеспечивает несколько минут работы в случае отключения электроэнергии. Поэтому, если вам действительно нужен кондиционер, проверьте этот пост.
Резервное копирование онлайн интерактивное. … В то время как раньше они использовались только для сверхдорогих коммерческих транзакций, недавние технологии сделали их в некоторой степени доступными для потребителей. Чтобы обеспечить истинное «бесперебойное» резервное питание во время отключения электроэнергии, они используют так называемый «метод двойного преобразования», который работает следующим образом.
В зависимости от принципа работы ИБП делятся на три типа:
Резервные ИБП;
– линейно-интерактивный ИБП;
– ИБП с двойным преобразованием.
При покупке такого устройства помните, что мощность ИБП указывается в вольт-амперах – ВА, а мощность подключаемых устройств в ваттах – Вт. Чтобы преобразовать одно значение в другое, нужно умножить на количество VA с коэффициентом 0,7, и вы получите ватты. Например, умножьте мощность ИБП 1000 ВА на 0,7 – получите 700 Вт. Следовательно, с учетом необходимого запаса мощности такой ИБП можно подключить к нагрузке до 500 Вт.
В большинстве мест большинство отключений электроэнергии на самом деле являются отключениями электроэнергии, обычно называемыми отключениями электроэнергии.Это резко сокращает срок службы батареи, вызывая ненужную разрядку и раздражая пользователей постоянным отключением сигналов тревоги.
Следовательно, при падении мощности трансформатор может поддерживать стабильный выходной сигнал без переключения на питание от батареи. В среднем это обычно приводит как минимум к 5-10 минутам работы в режиме ожидания. С помощью того, что мы рассмотрели до сих пор, вы можете сузить поиск до трех возможных моделей.
При выборе ИБП также следует обратить внимание на время автономной работы при полной нагрузке, наличие защиты от короткого замыкания в сети и подключенном устройстве, возможность замены аккумуляторов, наличие дисплея и какой информации отображается на нем.
Резервный ИБП
В случае сбоя в электросети или серьезного отключения электроэнергии резервный ИБП переключается на батареи. Время переключения составляет менее 10 миллисекунд, что достаточно для бесперебойной работы компьютера. Из-за возможности переключения ИБП на питание от батареи при скачках напряжения желательно перед этим включить стабилизатор сети, это значительно продлит срок службы батареи.
Контроль производительности Доступные соединения Форм-фактор Шум Заменяемые пользователем батареи Защита оборудования.И часто проблемы не обнаруживались до тех пор, пока не отключалось электричество и не было слишком поздно. Например, многие высокопроизводительные устройства включают встроенные визуальные дисплеи, на которых отображаются основные характеристики, включая время работы, состояние батареи и т. Д.
Другие включают программы, позволяющие отслеживать эти жизненно важные показатели прямо с рабочего стола. Некоторые из них даже достаточно умны, чтобы автоматически выключать компьютер, когда батарея разряжается.
Источники резервного питания – наиболее распространенный тип ИБП, поскольку они относительно дешевы, имеют высокий КПД и низкий уровень шума.Время автономной работы составляет от 5 до 10-15 минут и зависит от мощности подключенного устройства. Поэтому необходимо приобретать устройство с запасом хода 20-30%.
Line Interactive UPS
Источники бесперебойного питания этого типа имеют в своем составе стабилизатор напряжения, поэтому имеют преимущество перед предыдущими, но и стоят значительно дороже.
Этот модный термин, широко известный в отрасли как «форм-фактор», обозначает не что иное, как внешнюю форму устройства.Варианты двух форм-факторов. У большинства из них срок жизни около 3-5 лет, и после этого есть 2 варианта. Поскольку простая замена батареи является рентабельной, в идеале вам нужен заменяемый пользователем батарейный блок, чтобы вам не приходилось платить за обслуживание.
Использование источника бесперебойного питания
К сожалению, большинство самых дешевых устройств не имеют этой функции, поэтому вы сэкономите деньги в долгосрочной перспективе, избегая их использования. Эта документация заархивирована и не поддерживается.Источник бесперебойного питания обеспечивает постоянное питание компьютерной системы при колебаниях или потерях мощности. Чтобы предотвратить потерю данных, замену батареи необходимо производить очень быстро.
Эти устройства переключаются на питание от батареи только при отключении питания, поэтому батареи служат намного дольше. Также они более экономичны, имеют более продолжительное время автономной работы – до 20 минут, более высокую защиту подключенных устройств. Из минусов – дороговизна и шум от вентилятора охлаждения стабилизатора.
Основное питание постоянно подзаряжает батареи, питающие компьютер. Этот метод обеспечивает стабилизацию мощности, что означает, что он устраняет скачки, скачки, провалы и шум. Устройство, сконфигурированное для обеспечения либо основного, либо собственного источника питания, и переключается с одного на другое по мере необходимости. При подключении к основному источнику питания аккумулятор заряжается. … Другие возможные варианты включают.
Без такого программного обеспечения для выключения системы необходимо вмешательство человека.Наконец, можно предотвратить повреждение оборудования в случае внезапного неконтролируемого отключения. На панели управления выберите параметр «Электропитание». … Например, если вы выбираете отрицательное напряжение интерфейса для сигнала сбоя питания, обычно положительный сигнал становится отрицательным при сбое питания.
ИБП с двойным преобразованием
Это самые сложные и дорогие устройства. Принцип работы заключается в преобразовании переменного тока в постоянный, а затем обратно в переменный.На выходе получается идеальная синусоида и напряжение ровно 220 вольт. Батареи подключены постоянно, поэтому у этих ИБП нулевое время переключения.
Предназначен для питания дорогостоящего оборудования, серверных станций и компьютерных сетей, не допускающих даже кратковременного перерыва в работе. Недостатки – очень высокая стоимость, низкий КПД, большое тепловыделение, повышенный шум.
попытка разработать комплексную методологию тестирования. Как выбрать источник бесперебойного питания для компьютера
Это существенная гарантия надежности системы электроснабжения.Параметры ИБП должны быть строго сопоставимы с нагрузкой, которая будет подключена к ИБП. В противном случае источник бесперебойного питания не принесет желаемой пользы, а деньги будут потрачены зря.
Как рассчитать бесперебойность? Для этого необходимо учесть ряд параметров, ключевым из которых является мощность. Если вы купите ИБП, мощность которого меньше нагрузки, он просто не будет работать. Чтобы точно рассчитать мощность нужно немного вспомнить физику.
Коэффициент мощности нагрузки или, другими словами, коэффициент мощности очень важен при расчете мощности источника бесперебойного питания. На этом рисунке показано, сколько мощности фактически потребляет нагрузка, то есть активная мощность. Если рассматривать нагрузку как идеальное сопротивление, то в этом случае значение коэффициента будет равно единице, что является максимальным значением. Конденсаторы и катушки не являются потребителями энергии, поэтому для них значение коэффициента равно нулю. В оборудовании возможно преобладание как емкостной, так и индуктивной составляющих.
Емкостное оборудование включает компьютеры и серверы. Индуктивный компонент присутствует в устройствах с электродвигателями, это может быть насос, кондиционер и т. Д. Эта информация необходима, когда ИБП будет защищать различные типы оборудования, поскольку для первых коэффициент мощности стремится к единице, а для первого у последнего он находится в пределах от 0,8 до 0,9. В этом случае необходимо найти средний коэффициент мощности, чтобы получить точный результат.
Как рассчитать мощность ИБП, зная коэффициент мощности нагрузки? Для расчета мощности необходимо умножить номинальную мощность ИБП на коэффициент мощности.В результате работы получается число, показывающее максимальную активную мощность, которую может обслуживать источник бесперебойного питания. Например, мощность ИБП составляет 100 кВА, а коэффициент мощности нагрузки – 0,9. В этом случае активная мощность нагрузки составит 90 кВт. Суммарная мощность нагрузки не должна превышать 90 кВт, а лучше, если она будет немного меньше.
Таких трудностей при вычислении мощности можно избежать, если использовать источник бесперебойного питания в качестве индикатора выходной мощности. В этом случае расчет источника бесперебойного питания будет выполнен без ошибок.Сравнивать мощность, выраженную в вольтах и ваттах, – большая ошибка, так как значения существенно различаются.
Также следует учитывать, что мощность, потребляемая оборудованием, может быть немного ниже номинальной. Это может быть в самых разных случаях. Например, если рассматривать компьютеры, то их мощность в большинстве случаев определяется мощностью блока питания. Но не во всех случаях такой алгоритм расчета верен. Так, например, на компьютер можно установить блок питания мощностью 450 Вт, но общая мощность компонентов компьютера составляет всего 120 Вт.Таких особенностей может быть много и их нужно учитывать при выполнении бесперебойного расчета.
Другая ситуация, которую необходимо учитывать для расчета работы ИБП, связана с холодильником. Например, он может иметь мощность 250 Вт, но при этом следует учитывать, что холодильник работает не постоянно, а только через определенные промежутки времени. В этом случае нужно знать годовое потребление электроэнергии. В расчетах необходимо использовать это значение, разделенное на 9.Следует отметить, что мощность нагрузки необходимо учитывать в ваттах.
На некоторых сайтах можно найти расчет мощности ИБП онлайн, но они не могут дать точных данных, так как не учитывают такие нюансы. Если вы все же решили воспользоваться такими услугами, то помимо результата нужно добавить около 20%. Важно думать о будущем росте мощности нагрузки. Если в дальнейшем нагрузка возрастет, лучше сразу приобрести более мощный ИБП. Аналогичная ситуация и с сервисами, позволяющими рассчитывать время безотказной работы ИБП в режиме онлайн.
Расчет батареи
Если вам нужно рассчитать мощность ИБП для данной мощности и времени работы, то используется простая формула:
Емкость = 100 * время * мощность нагрузки
Срок службы батареи выражается в часах, а мощность нагрузки – в киловаттах. Еще раз обращаем внимание, что мощность не выражается в вольтах. Например, источник бесперебойного питания защищает компьютер мощностью 500 Вт (0,5 кВт). Источник бесперебойного питания должен обеспечивать время работы 2 часа.В этих условиях формула, позволяющая рассчитать емкость аккумулятора для ИБП, принимает следующий вид:
100 * 0,5кВт * 8ч = 400 Ач
Таким образом, для нагрузки мощностью 500 Вт для обеспечения работы в течение 8 часов требуется аккумулятор емкостью 400 Ач. Данный расчет емкости аккумулятора для ИБП применим для аккумуляторов с напряжением 12 В. Кроме того, необходимо учитывать, что формула подходит для длительного срока службы аккумуляторов, а именно около 9-10 часов.Это связано с тем, что зависимость емкости аккумулятора от времени заряда не имеет линейного характера повсюду.
Если время работы меньше, необходимо внести исправления. Это связано с тем, что при коротком времени ток разряда большой и аккумулятор отдает нагрузке только определенную часть своей емкости. Итак, если вам необходимо рабочее время 30 минут, то результат нужно разделить на два, за 2 часа уменьшить на 40%, за 4 часа – 30%, за 6 часов – 40%.Для определения точного значения необходимо использовать точное значение КПД инвертора, которое установлено на ИБП, и сравнить данные с кривой разряда определенного типа аккумулятора.
После определения общей емкости необходимо рассчитать количество батарей для ИБП. Для его выполнения нужно общую емкость разделить на емкость одной батареи. В нашем случае общая емкость составила 400 Ач. Предположим, что емкость одной батареи составляет 50 Ач. В данном случае нам понадобится 8 таких аккумуляторов.
Рабочие часы
Многих пользователей интересует время работы, которое может обеспечить тот или иной источник бесперебойного питания. Как рассчитать время безотказной работы? Для этого вам необходимо знать мощность нагрузки, подключенной к ИБП, КПД инвертора и общую емкость батареи.
Общий расчет батарей для ИБП предельно прост. В большинстве случаев источники бесперебойного питания содержат обычные батареи. Чтобы произвести общий расчет батарей для ИБП, нужно их количество умножить на емкость одной батареи.
Для расчета времени автономной работы ИБП рекомендуется, чтобы КПД инвертора был равен 0,85. Суммарная мощность нагрузки должна быть выражена в ваттах. О том, как ее найти, мы рассказали в начале статьи.
Расчет времени безотказной работы ИБП выполняется по следующей формуле:

Время = общая емкость аккумулятора * напряжение аккумулятора * (КПД инвертора / мощность нагрузки)
Полученное значение является приблизительным и может изменяться в течение срока службы источника бесперебойного питания.Расчет времени работы ИБП является приблизительным, так как время зависит от износа аккумулятора и условий эксплуатации, в основном от температуры воздуха. Так, например, повышение температуры на один градус после отметки 40 ° C снижает емкость аккумулятора на 5%, что очень существенно. Для максимального срока службы рекомендуется снижать нагрузку на источник бесперебойного питания на каждые 10 градусов после 25 ° C на 20%. А можно организовать хорошую систему охлаждения и вообще не допускать повышения температуры, за что бесперебойный источник будет только благодарен.
Если такие расчеты вам непонятны, то вы можете обратиться к специалистам в этой области или воспользоваться специальным калькулятором – программой расчета ИБП. Однако в этом случае необходимо использовать проверенное программное обеспечение, созданное профессионалами, чтобы избежать ошибок и неправильного выбора ИБП. Преимущество таких программ – расчет. При расчете можно выбрать тип сердечника у трансформатора. В расчетах учтены возможные потери в жиле и медных проводах.
Могут быть случаи, когда нет необходимости в абсолютно точных данных. В этом случае можно воспользоваться специальными таблицами, показывающими время автономной работы для различных типов источников бесперебойного питания. Табличные данные включают время работы в зависимости от емкости аккумуляторов и общей мощности нагрузки. Таким образом, вы можете сравнить свои данные с табличными и узнать примерное время.
Зная, как рассчитать ИБП, вы сможете сделать наиболее правильный выбор ИБП. Теперь вы знаете, что срок службы батарей зависит не от мощности ИБП или общего напряжения батарей, а от емкости батарей.Поэтому при выборе ИБП нужно отдавать предпочтение батарее большей емкости в соответствии с заданной мощностью. Такой выбор обеспечит максимальную автономность.
Написать письмо
По любому вопросу вы можете использовать эту форму.
Появление данной статьи вызвано распространенным непониманием технических терминов, характеристик и особенностей источников бесперебойного питания ( Ups ) или UPS . На наш взгляд, к выбору ИБП нужно подходить так же тщательно, как и к выбору автомобиля .В этом случае решающую роль могут сыграть не только основные характеристики:
мощность UPS / UPS
габариты UPS / UPS ,
время автономной работы и т. Д.
, но и такие характеристики, как: простота управления и обслуживания, дизайн
В последнее время появилось определенное количество статей, в которых вводятся расчетные значения и легко доказывается превосходство одной марки ИБП над другой. Однако некоторые технические характеристики не указаны или указаны только те, которые выгодно показать для этих моделей.Типичный пример обычно в справочниках по ИБП малой мощности обычно не указывает величину допустимой перегрузки инвертора, на основании этого в одной из статей был сделан вывод, что ИБП многих фирм (Off-line и line -интерактивный) не может работать с перегрузкой. В этой статье мы постараемся воздержаться от введения каких-либо искусственных технико-экономических показателей. Однако мы понимаем, что вопрос цены в большинстве случаев является решающим при выборе ИБП .Вернемся к ИБП и тем особенностям, техническим характеристикам, на которые нужно обращать внимание при выборе оборудования.
Во-первых, вам нужно решить , почему источник бесперебойного питания или приобретенная система , что вы хотите защитить и от чего. Для этого определяем, какие существуют ИБП , и какой уровень защиты обеспечивает та или иная технология изготовления, а также список наиболее частых проблем в электросети.Наиболее частые проблемы с питанием:
исчезновение напряжения,
провал напряжения
повышение напряжения
пониженное напряжение,
электромагнитные и радиочастотные помехи,
импульс высокого напряжения
переходный процесс при переключении,
синусоидальное искажение напряжения.
автономный ИБП – Источник бесперебойного питания характеризуется наличием времени переключения с основной сети на работу от батареи.При работе от входной сети работает пассивный фильтр. При работе от аккумуляторов на выходе инвертора ступенчатая волна. Небольшой размер и простой дизайн. Ценовая ниша самая дешевая. Защищает от 3 сбоев в электросети.
линейно-интерактивный ИБП – Источник бесперебойного питания характеризуется наличием времени переключения с основной сети на работу от батареи. При работе от входной сети работает пассивный фильтр. Имеет автотрансформатор, благодаря чему может работать в широком диапазоне входных напряжений без переключения на батареи.При работе от аккумуляторов на выходе инвертора ступенчатая или синусоидальная волна. Привлекательный внешний вид, небольшие габариты. Ценовая ниша – это небольшая цена для тех задач, которые она может решить. Защищает от 5 сбоев в электросети.
on-line UPS – Источник бесперебойного питания с двойным преобразованием защищает нагрузку от большинства сетевых проблем. Переход с работы от основной сети на работу от аккумуляторов происходит без обрыва синусоиды на выходе.При работе от входной сети работает пассивный фильтр. Ценовая ниша дорогая, но это лучшее, что есть на данный момент. Защищает от 9 сбоев в электросети. Чаще всего причиной приобретения ИБП является всего одна неисправность в электросети – пропадание напряжения и желание обеспечить правильное выполнение задач или технологических циклов. Однако нельзя забывать, что ИБП решает большое количество задач, таких как стабилизация напряжения, устранение помех и искажений, защита информации и т. Д.Поэтому рассмотрим характеристику, с которой обычно начинается выбор оборудования – мощность. Эта часть будет рассматриваться только как ИБП , построенная по технологии on-line.
Power UPS – номинальная выходная мощность источника (инверторная мощность UPS ) Указывается в ВА. Обычно выходная мощность ИБП указывается в названии самого источника или обозначается косой чертой, дефисом, поэтому мощность устройства легко читается в названии. Следующее, что вам нужно знать, это отношение активной мощности к общей на выходе инвертора, или так называемый коэффициент мощности Pf.
Коэффициент мощности.
Коэффициент мощности – величина очень универсальная и характеризует не только выходные данные ИБП как источник электрической энергии для потребителя, но и сам ИБП как нагрузку для трансформаторной подстанции, дизельной электростанции и др. источник электроэнергии. Определение:
Коэффициент мощности Pf – отношение средней мощности переменного тока к произведению действующих значений напряжения и тока.Наибольшее значение Pf. равно 1.
Электрическая мощность (э.м.) – физическая величина, характеризующая скорость передачи или преобразования электрической энергии. При переменном токе произведение мгновенных значений напряжения и тока i представляет собой мгновенную мощность: p = ui, т.е. мощность в данный момент времени, которая является переменной. Среднее значение за период T мгновенных E. m. Называется активной мощностью.
Active Power (P) – среднее за период значение мгновенной мощности переменного тока.Являюсь. P зависит от текущих значений напряжения U и тока I и косинуса j, где j – фазовый угол между U и I. Единицей измерения A. м является ватт (Вт). В цепях однофазного синусоидального тока P = UI cosj. Активный Э. м. Характеризует скорость необратимого преобразования электрической энергии в другие виды энергии (тепловую, световую и др.). ЭМ, характеризующая скорость передачи энергии от источника тока к приемнику и наоборот, называется реактивной мощностью.
Реактивная мощность (Q) – величина, характеризующая нагрузки, создаваемые в электрических устройствах колебаниями энергии электромагнитного поля в цепи переменного тока. Р. м. Q равно произведению действующих значений напряжения U и тока /, умноженных на синус фазового угла j между ними: Q = UI sinj. Измеряется в вар.
Полная мощность , полная мощность, величина, равная произведению действующих значений периодического электрического тока в цепи I и напряжения U на ее выводах: S = U? Я; для синусоидального тока (в сложной форме) и связан с активной и реактивной ЭМ соотношением: S2 = P2 + Q2, где P – активная мощность, Q – реактивная мощность (при индуктивной нагрузке Q> 0, а при емкостной Q

Для трехфазных цепей EM определяется как сумма мощностей отдельных фаз.
Р. м., Потребляемый в электрических сетях, вызывает дополнительные активные потери (покрытие которых потребляет энергию на электростанциях) и потери напряжения (ухудшение условий регулирования напряжения). В некоторых электроустановках Р. м. Может быть значительно больше активной мощности. Это приводит к появлению больших реактивных токов и вызывает перегрузку источников тока. Для устранения перегрузок и увеличения коэффициента мощности электроустановок проводится компенсация реактивной мощности.Для этого вполне подойдут источники бесперебойного питания с высоким входным коэффициентом мощности.
чаще всего является сложным и коэффициент мощности не превышает 0,8, а для компьютеров он составляет около 0,7. Таким образом, логично сделать вывод, что коэффициент выходной мощности ИБП или коэффициент мощности инвертора может быть не более 0,8, что реализовано в большинстве моделей источников. Есть несколько моделей. ИБП с инвертором с коэффициентом мощности 1. Такие источники имеют преимущество при работе с чисто активной нагрузкой (например, нагревательными элементами).
Совсем другое дело, когда мы говорим о коэффициенте мощности на входе. Если Pfout. для UPS это характеристика нагрузки, тогда Pfin характеризует влияние UPS на электросеть, то есть величину искажений, которые устройство вносит во внешнюю сеть. Эта особенность напрямую влияет на работоспособность. ИБП с другими источниками электроэнергии (дизель-генератор). Все фирмы стремятся увеличить этот показатель и приблизить его к 1, причем во всем диапазоне нагрузок.Для этого были разработаны новые выпрямители и выпрямители IGBT с коррекцией входного коэффициента мощности. Примером этого является выпуск новой линейки. ИБП PW 9340 фирмы POWERWARE с входным выпрямителем IGBT с функцией коррекции коэффициента мощности. Одной из первых, кто использовал ИБП c выпрямителем IGBT, финская компания Fiskars, входящая в состав Exide Electronics./Powerware , начала массовое производство устройств с использованием такой технологии в 1996 году.(модель Профиль новое название PW9150 ) Применение ИБП с высоким входным коэффициентом мощности позволит экономить электроэнергию, особенно при работе с нагрузкой, которая является нелинейной. Приведем пример. В 2000 году на подмосковном заводе по производству оптоволоконного кабеля установлена система бесперебойного питания, обеспечивающая работу всех технологических линий цеха. Мощность системы бесперебойного питания составила 480 кВА. Система построена на четырех параллельно работающих ИБП .Во время испытаний на действительную нагрузку на входе и выходе системы бесперебойного питания были измерены токи, напряжения и мощность.
Потребляемая мощность системы бесперебойного питания – 187 кВА / 187 кВт
Коэффициент мощности – 1,0
Мощность, потребляемая мастерской – 245 кВА / 169 кВт
Коэффициент мощности – 0,69 КПД системы 90,3%
К сожалению, потребитель электроэнергии должен платить не за активную (полезную) мощность, а за полную мощность.Разница мощности на входе и выходе системы бесперебойного питания составила 58 кВА ! Следует отметить, что тариф на потребление электроэнергии с низким cosj (Pf) значительно выше. Таким образом, использование системы бесперебойного питания позволило не только защитить оборудование от пропадания и перепадов напряжения, но и получить значительную экономию электроэнергии.
Из всего вышесказанного можно сделать вывод, что при выборе системы бесперебойного питания нужен комплексный подход, который позволит решить не только краткосрочные проблемы, но и получить дополнительные преимущества.Применение современных ИБП (аналог серии PW 9150 (Powerware 9150), PW 9155 (Powerware 9155), PW 9305 (Powerware 9305), PW 9340 (Powerware 9340), PW 9370 (Powerware 9370) ) позволяет решить проблему энергосбережения. .
«Электросистемы»
Соколов С.В. Директор по развитию ТХ «Электросистемы»
Определите назначение ИБП и его основное назначение. Важным показателем является частота использования и тип подключенной нагрузки.В случае, когда ИБП выбран для домашнего, бытового использования с редкими отключениями электроэнергии, можно рассмотреть линейно-интерактивный тип или резервный. В случае коммерческого или промышленного применения требуется устройство интерактивного типа. Обращаем ваше внимание, что это общие рекомендации для определения правильного выбора класса ИБП, звоните в отдел продаж систем гарантированного электроснабжения (+380 44 383 3663).
3. Подборка характеристик ИБП
С помощью калькулятора выберите ИБП по заданным параметрам.База данных калькулятора содержит более 16 000 моделей источников бесперебойного питания и инверторов напряжения. ИБП выбраны согласно обновленной базе данных, где большинство зарубежных брендов General Electric, INVT, Riello UPS, Socomec, Borri, Emerson, Eaton, APC , Legrand, Voltitronic, Ippon, а также украинских производителей: Reserve, Volter, SinPro, Integral, Phantom и др. В базе также находятся автономные и гибридные преобразователи напряжения линейно-интерактивного и резервного типа Victron Energy, Power Star, Stark Country, MeanWell, TBS Electronics и другие.
Внимание! В базе отсутствуют бюджетные модели украинского и китайского производства, не соответствующие заявленным техническим характеристикам, не обеспечивающие достаточного заряда батареи и относящиеся к классу ненадежных устройств.
По состоянию на 2017 год есть несколько проверенных брендов, которые завоевали значительную долю украинского рынка. Условно ИБП и инверторы можно разделить на несколько сегментов по стоимости, но не стоит предполагать, что чем дешевле продукт, тем чаще он будет выходить из строя.Как показывает опыт на примере наших заказчиков, даже недорогие ИБП могут работать не менее эффективно, ведь главное – правильно выполнить техническое задание и в полном соответствии с ним выбрать правильную модель.
Источник бесперебойного питания – важный элемент при построении сложных систем, требующих непрерывной работы и гарантирующих безопасность оборудования от возможных проблем в электросети. Сейчас на рынке представлено множество разноплановой продукции разных категорий по цене, качеству и географии производства.Определить сложно, особенно если за плечами нет необходимого опыта. Финансы подсказывают, что к вопросу выбора следует подходить с оглядкой на собственный бюджет. Поэтому, прежде чем вкладывать деньги в покупку источника бесперебойного питания, следует ответить на несколько важных вопросов:
Какое критическое оборудование вы планируете защищать?
Какое оптимальное время автономной работы при отключении электроэнергии?
Чтобы ответить на поставленные выше вопросы, необходимо углубиться в классы источников бесперебойного питания, представленных сегодня на рынке.А также определитесь с основными критериями, которые необходимо учитывать, чтобы сделать взвешенный выбор.
Классы ИБП
Все многообразие современных источников бесперебойного питания, представленных сегодня на рынке, можно разделить на несколько классов, которые отличаются друг от друга схемотехникой, а также нормальным режимом работы и режимом работы от батарей.
Выделить:
Резервное копирование или (Резервное копирование),
Линейно-интерактивный ИБП (),
ИБП с двойным преобразованием (, двойным преобразованием).
Считаются самыми простыми и неприхотливыми. При работе сети в штатном режиме электроэнергия поступает на вход ИБП и, проходя по нему, поступает на основную нагрузку. В случае пропаданий и падений напряжения в сети «источник бесперебойного питания» автоматически переключается на аккумулятор. Основные недостатки такой схемы в том, что переключение ИБП на питание от аккумуляторов занимает от 4 до 10 миллисекунд. При работе в режиме питания от батареи выходной сигнал ИБП выдает не синусоидальный сигнал, привычный для сети, а приближенный синусоидальный сигнал.
Источник бесперебойного питания со встроенными аккумуляторами будет правильным решением, когда при проблемах с напряжением в сети важно только правильно выключить оборудование, что займет от 5 до 10 минут.
Если вам нужно продлить срок службы батарей, вам необходимо рассчитать требуемый ток разряда батарей. Сделать это можно следующим образом:
Из всего вышесказанного становится понятно, что при выборе источника бесперебойного питания необходимо учитывать множество как технических, так и чисто физических нюансов, определяемых конкретным расположением ИБП и подключенного к нему оборудования, а также ряд других факторов.
Для облегчения расчетов при выборе ИБП у компании NAG есть удобный инструмент – с помощью которого вы можете определить все необходимые параметры.
Источник бесперебойного питания, ИБП или источник бесперебойного питания – оборудование, позволяющее защитить бытовую технику: ЖК-панель, ЖК-телевизор, стиральную машину, холодильник и даже газовый котел от скачков напряжения, а также сохранить вашу работу на компьютере, который означает экономию времени и нервов. Но мало просто купить защитное устройство, нужно выбрать модель, которая будет соответствовать технологическим условиям использования.В этой статье мы расскажем читателям, как выбрать ИБП для дома по мощности, времени работы и другим параметрам.

Вид исполнения
Необходимо определить, какие проблемы с электричеством возникают чаще всего. Если это частые отключения электроэнергии, просто выберите и установите резервный ИБП. Этого вполне достаточно для сохранения документов, прохождения игр, работы с программами и корректного выключения компьютера.
Недостатком этой разновидности является отсутствие стабилизирующего устройства.В результате при переходе на резервное питание происходит кратковременное отключение электроэнергии. Поэтому важно выбирать качественные модели, так как они оснащены конденсаторами достаточной емкости, а вред от кратковременного отключения электроэнергии сведен к минимуму. При этом средняя цена резервного источника бесперебойного питания в 2017 году составляет около 4500 рублей.
Если помимо отключения электроэнергии замечены частые, лучше выбрать линейно-интерактивный источник бесперебойного питания.Причина в том, что резервные модели нестабильны к скачкам напряжения, из-за которых страдает запоминающее устройство, его часто придется менять. Это связано с дополнительными финансовыми затратами.
Недостатком линейно-интерактивного ИБП является создание сетевых помех, которые запускаются в электрическую сеть общего пользования. Также недостатком данной разновидности является высокий уровень шума при работе. Это примерно 40-50 дБ, поэтому, если вы хотите выбрать ИБП для бытовой техники в спальне, обходите этот вариант.
Существует еще один вид источника бесперебойного питания – он-лайн. Питание устройств осуществляется напрямую от зарядного устройства, аккумулятора. Это 100% гарантия отсутствия неожиданных скачков напряжения и сетевых помех. Выбор такого бесперебойного устройства связан со значительными финансовыми затратами. Наряду с этим потребитель получает следующие недостатки:
Низкий КПД из-за системы двойного преобразования напряжения. Проще говоря, этот тип уступает двум другим по мощности.
Быстрый износ аккумуляторов, аккумуляторов.
Очевидно, линейно-интерактивный ИБП – лучший выбор, поскольку никто не застрахован от резких скачков напряжения. Они могут привести к полной потере чувствительной бытовой техники, электроприборов и домашнего компьютера. Рекомендуется выбирать линейно-интерактивную разновидность как для офиса, так и для домашнего использования. Это оптимальная стоимость в 2017 году, которая варьируется от 3300 до 1500 рублей, а также набор функционала.
Отдельно можно выделить множество источников бесперебойного питания, которые устанавливаются на газовый котел. Это необходимо для обеспечения работы циркуляционных насосов. Без них невозможна циркуляция воды в системе, а соответственно и работа котла.
Для правильного ознакомления необходимо ознакомиться с его техническими характеристиками, в частности, с индикатором пусковых токов и мощности насосов. По мощности источник бесперебойного питания должен превышать 2.5 над указанными выше показателями. Чтобы обеспечить длительную работу газового котла, необходимо покупать модели, позволяющие подключать дополнительные батареи. Лучше всего для таких целей выбрать онлайн-источник бесперебойного питания.
Мощность
Важным критерием выбора является мощность ИБП. Он измеряется в вольт-амперах и обозначается VA. Чтобы перевести их на более общий показатель в ваттах, нужно вольт-амперы умножить на 0,6. Полученный результат – максимальная суммарная мощность оборудования, которую может выдержать источник бесперебойного питания, потому что через него напряжение подается на устройства и оборудование.Например, для ПК нужно выбрать источник бесперебойного питания с показателем не менее 500 ВА.
По мощности ИБП делятся на три класса:
компактный – до 1000ВА;
средний – 1000-5000ВА;
большой – более 5000ВА.
Соответственно для загородного дома и квартиры лучше выбирать первые два типа, последний больше подходит для предприятий, где необходимо обеспечить большое количество оборудования стабильной электроэнергией.
Внимание! Перед тем, как сделать окончательный выбор, необходимо рассчитать общую мощность нагрузки бытовой техники и оборудования, которую планируется подключить к ИБП, прибавить к ней 20-40% и умножить на 0,6. Полученный показатель будет оптимальным показателем бесперебойного питания, который будет выражен в ВА. Об этом мы говорили в отдельной статье.
Срок службы батареи
Обязательно обратите внимание на показатель времени автономной работы.Оптимально 5-7 минут. Подразумевается, что этого времени достаточно, чтобы ПК правильно завершил свою работу. Для остальной техники достаточно просто защиты от скачков напряжения.
Есть модели, которые могут обеспечить питание бытовой техники за 20 минут, но такой ресурс будет стоить дороже стандартных модификаций. Правильное решение – выбрать ИБП, предусматривающий возможность подключения дополнительных аккумуляторов. Это значительно увеличит время автономной работы, но и этот вариант потребует дополнительных затрат, но не таких впечатляющих.
Внимание! Индикаторы времени автономной работы находятся на упаковке, коробке ИБП или должны быть в разделе «Технические характеристики» интернет-магазина.
Количество точек
ИБП
комплектуются разным количеством розеток от 1 до 8. Оптимальный вариант для дома – это 4-6 розеток. Важно учитывать еще один фактор – техническую ориентацию разъемов. Их:
евро – рассчитан на.
Компьютер
Некоторые розетки могут быть ориентированы на защиту от сетевых помех и не иметь подключения к батарее.Это также следует учитывать при выборе источника бесперебойного питания.
Лучшие производители и модели
Не менее важно правильно выбрать компанию ИБП, чтобы не стать жертвой некачественных подделок. На сегодняшний день лучшими производителями источников бесперебойного питания являются следующие 3 бренда:
Ипон
Powercom
Если вы купите модель у одной из этих компаний, то будет предоставлена гарантия качества.Кроме того, предлагаем вашему вниманию рейтинг лучших по соотношению цены и качества ИБП, которые можно приобрести для домашнего использования.
Из интерактивных моделей можете посоветовать:
APC by Schneider Electric Smart-UPS 750 ВА / 500 Вт USB и последовательный порт 230 В
Ippon Back Basic 650 Schuko
APC by Schneider Electric Smart-UPS 1500 ВА, ЖК-экран, 230 В,
Powercom РАПТОР RPT-2000AP
CyberPower UT1500EI
Хорошие отзывы покупателей получили такие устройства бесперебойного резервного копирования как:
Ippon Back Basic 650 IEC 5.0
Powercom SPIDER SPD-1000N
APC by Schneider Electric Back-UPS CS 350 USB / последовательный порт
Что ж, с двойным преобразователем мы можем посоветовать 1 из 5 предоставленных ИБП:
P-Com Pro 3S
Иппон Иннова РТ 1000
Powercom АВАНГАРД VGS-2000XL
EATON 9130 1000 BA
APC by Schneider Electric Smart-UPS RT 10000 ВА 230 В
Прочие особенности
Для домашнего использования можно выбрать устройство с дополнительным функционалом:
Состояние сети отображается с помощью светодиодных индикаторов или ЖК-экранов.Второй вариант более информативен, так как отображает индикатор напряжения в сети и уровень заряда. Здесь выбор определяется исключительно предпочтением покупателя.
USB-разъем
Его наличие позволяет подключить ноутбук или компьютер к ИБП и установить специальное программное обеспечение, которое автоматически выключит ПК.
Наличие дополнительных портов: RJ-11, RJ-45. Они позволяют защитить от сетевых помех: модем, роутер, сетевую карту. Это полезная функция для дома.
Функция холодного пуска. Позволяет использовать бытовую технику и другое электрическое оборудование без сетевого напряжения. Например, загрузите компьютер, чтобы отправить важное сообщение или нагреть воду, приготовить чай, кофе или другие горячие напитки. Это полезная функция как для дома, так и для организаций.
Дизайн. Здесь выбор в большей степени ограничен цветом, так как почти все бесперебойные прямоугольники похожи на шлакоблоки или кирпичи.
Важно! Желательно выбирать модель, позволяющую самостоятельно менять батарейки.Это сэкономит время и деньги в сервисных центрах.
Ну и еще один полезный совет – комбинация сетевого фильтра и стабилизатора может стать самодельным аналогом ИБП. Это убережет бытовую технику от поломок в результате скачков напряжения, если нет денег на приобретение источника бесперебойного питания. Напоследок рекомендуем посмотреть полезное видео
Источники бесперебойного питания, такие как Line Interactive.
Итак, сегодня в нашей испытательной лаборатории есть три источника бесперебойного питания IPPON.Эта торговая марка уже хорошо зарекомендовала себя на российском рынке (по данным внутренней аналитической службы IPPON, более 1 млн россиян уже выбрали источники бесперебойного питания IPPON), и интерес пользователей к ней растет с каждым годом. Следует отметить, что в ассортименте IPPON широко представлены недорогие ИБП линейно-интерактивного типа, предназначенные для защиты домашнего или офисного компьютерного оборудования. Сегодня производитель предлагает пять линейок ИБП, подробнее остановимся на линейке Back Power Pro.Он состоит из пяти моделей, мы рассмотрим три наиболее популярные у рядового пользователя модели мощностью 400, 700 и 800 ВА. Казалось бы, формула успеха здесь проста: качественное решение должно стоить умеренно и иметь твердую гарантию. Стоимость ИБП IPPON достаточно умеренная и конкурентоспособная, с гарантией проблем нет – только в России около 90 сервисных центров, и оригинальный гарантийный талон прилагается к каждому источнику (кстати, при покупке не забывайте требовать правильного заполнения купона).Но как обстоят дела с качеством, мы проверим в рамках этой небольшой статьи.
Поскольку все три модели представляют одну и ту же линейку, они во многом очень похожи, например, оборудование полностью идентично. Честно говоря, нас приятно удивило содержимое коробки:
Рад, что в комплекте два интерфейсных шнура и два кабеля для подключения нагрузок, – купил ИБП, подключил оборудование и работаем. Упаковка и вся сопроводительная документация (инструкция и гарантийный талон) – на русском языке, что говорит о заботе о пользователе.Кстати, на коробке есть таблицы, которые позволяют выбрать источник исходя из мощности ожидаемой нагрузки. Это, безусловно, удобно – вы можете выбрать ИБП самостоятельно, прямо в магазине, не вынимая устройство из упаковки. Единственным недостатком можно считать слабую жесткость картонной коробки.
Рабочие характеристики всех пяти моделей линейки Back Power Pro можно увидеть в сводной таблице.
В нашем тестировании мы рассмотрим базовые модели ИБП IPPON.В эксплуатационных характеристиках сразу отметили небольшое заявленное время переключения – всего 3 мс.
Начнем с младшей модели, чуть ниже читатель поймет почему. Итак, корпус сделан из качественного пластика белого цвета. Он собран из трех отдельных частей, скрепленных между собой винтами. Передняя панель проста: на ней только кнопка включения и один светодиод. В принципе, для ИБП такой мощности никаких дополнительных элементов управления или индикации не требуется. Ниже представлены маленькие ножки без резиновых прокладок.Внизу и вверху есть небольшие отверстия для охлаждения. На задней панели находится сетевой разъем для подключения устройства к сети, три разъема для подключения оборудования, интерфейсные разъемы RS-232 и USB, а также разъемы для защиты телефонной линии. В целом внешний вид максимально консервативен.
Перейдем к изучению изнутри. Закон «снаружи – внутри» здесь работает на 100%. Конструкция такова, что аккумулятор и трансформатор расположены в одной части, а плата управления – в другой.Трансформатор фиксируется без использования резинок, поэтому во время работы возникает небольшой шум. В продукте используется батарея известного производителя CSB BATTERY (GUANG ZHOU) CO., LTD марки GP1272F2.
Паспортная емкость – 7,2 Ач, максимальный ток зарядки может достигать 2,16 А. Таких параметров более чем достаточно для данного источника … Соединительных проводов мало, поэтому они удобно расположены и не мешают работе электроники. Вся электронная часть смонтирована на небольшой односторонней плате.
Управление организовано с помощью микросхемы SC106214CSPE, конкретных данных, к сожалению, найти не удалось, но есть предположение, что это специализированная микросхема для устройств питания. Силовая часть построена с использованием пяти одинаковых реле с максимальным коммутируемым током 10 А при напряжении 277 В постоянного тока.
Преобразователь выполнен на двух мощных полевых транзисторах SER83A3, которые прикручены к небольшому радиатору с черной поверхностью для охлаждения. Схема защиты телефонной линии распаяна на отдельной плате.
Корпус ИБП такой же, как и у предыдущей модели, что неудивительно, ведь линейка такая же.
Меня удивило другое. При открытии исходника выяснилось, что IPPON Back Power Pro 700 сделан так же, как и IPPON Back Power Pro 400. Ключевое отличие одно: преобразователь собран на четырех транзисторах CEP76139 (максимальный ток 75 А), которые закреплены на более массивном радиаторе с большей площадью …
ИБП построен на той же батарее, что и предыдущая модель (GP1272F2).Заявленная мощность ИБП почти вдвое больше.
Корпус и схема очень похожи на модель 700 ВА. Но в нем используется другой аккумулятор YUASA NPW45-12 с максимальной емкостью 7 Ач и максимальным зарядным током 1,75 А.
Очевидно, что мощные модели являются «разогнанными» версиями ИБП, основанными на более мощных транзисторах.
У первых двух ИБП одинаковые батареи, у третьего – разные .. Посмотрим, как такие решения зарекомендуют себя на практике.
Для начала хотелось бы немного отметить процесс установки самого ПО. Во время установки вам нужно будет ввести серийный номер (он один для всех ИБП). Перед запуском следует обратить внимание – номер указан на поверхности диска, поэтому сначала необходимо его запомнить или переписать … Устанавливать программу легко и просто, в самой программе есть все необходимые функции.
Все основные количества постоянно контролируются.
Возможна отправка «тревожного» сообщения.
Есть возможности для настройки системы в случае сбоя питания в основной сети.
Работа данной системы во многом определяет общий уровень качества источника, так как от него зависит появление или отсутствие недопустимых напряжений на выходе ИБП. Графическое представление работы системы AVR всех трех источников можно увидеть ниже. Как видите, графики примерно одинаковые, разброс не превышает нескольких вольт, что можно отнести к погрешности измерения и отклонению параметров самих ИБП.
Синяя линия показывает зависимость выходного напряжения от входного напряжения при изменении входного напряжения LATr’ом от меньшего значения к большему значению, красная линия, наоборот, с большего значения на меньшее. Очевидно, что источники оптимизированы для сети 230 В, и работу системы авторегулирования можно признать неудовлетворительной. Тем не менее, напряжение порядка 245 В может быть крайне нежелательным для некоторых типов оборудования. Переход на работу от батареи происходит при напряжении в сети ниже 170 В.
Здесь мы изучили время автономной работы каждого источника при различных нагрузках (30%, 50% и 75% от номинала). Напряжение автоматически регистрируется мультиметром-осциллографом BeeTech 33N, который подключается к ПК через порт RS-232.
Видно, что при малых значениях энергопотребления время автономной работы достигает 12-15 минут в зависимости от модели. При половинной загрузке он уменьшается, но этого вполне достаточно для медленного завершения всех программ и выключения гипотетического компьютера.Когда мощность потребителя близка к номинальной, время автономной работы значительно падает и выходное напряжение становится нестабильным в случае Back Power Pro 400.
Кстати, несколько слов о форме выходного напряжения при работает от аккумулятора. Картинка классическая для бюджетных линейно-интерактивных источников. При небольшой нагрузке это практически меандр. При увеличении мощности потребителя полуволна расширяется, и уже видна приближенная синусоида.Для этого достаточно посмотреть осциллограммы выходного напряжения.
Частота является одним из определяющих факторов, особенно для компьютерных импульсных источников питания. Никаких видимых проблем мы здесь не заметили. Частота выходного напряжения для всех трех источников находится в диапазоне 49,6-50,2 Гц.
Температура измерялась в закрытом корпусе путем фиксации датчиков температуры в необходимых местах. Температура воздуха в комнате была 22 С 0. Так что результат не совсем хороший.ИБП IPPON Back Power Pro 400: температура трансформатора – 73 С 0, температура радиатора транзистора – 75 С 0. ИБП IPPON Back Power Pro 700: температура трансформатора – 76 С 0, температура радиатора транзисторов – 78 С 0. ИБП IPPON Back Power Pro 800: температура трансформатора – 73 C 0, температура радиатора транзистора – 74 C 0. Это максимальные значения, которые мы зафиксировали. Обратите внимание на некоторый нагрев источников при работе от сети в режиме зарядки аккумулятора.
В целом тестирование прошло успешно .. Конечно, есть недостатки, но это типичные недостатки устройств этого класса. Все три источника обеспечивают приемлемое время автономной работы при сохранении выходных параметров в пределах допусков при приемлемых тепловых условиях. При работе от сети надежно защищают от скачков и провалов напряжения. Отдельно хочется отметить отличный комплект поставки и наличие сразу двух интерфейсов для подключения к компьютеру.Небольшая разница в емкости в пределах одной линейки позволяет оптимально выбрать источник для вашего компьютера. Для этого достаточно мощность нагрузки умножить на коэффициент 1,25, не забывая при этом переводить ватты в вольтамперы.
Корпус пластиковый, состоит из 2 (двух) частей, внутренняя компоновка продумана до мелочей, аккумулятор расположен внизу корпуса, а вся электроника – вверху.
Блок розеток расположен в задней части корпуса, 4 разъема IEC 320, разъемы RJ-45 для защиты компьютерной сети и многоразовый автоматический предохранитель на 5 А.
Кабель питания ИБП несъемный.
На передней панели ИБП расположены два светодиода: красный и зеленый.
Зеленый светодиод указывает на сетевое питание, заряд батареи.
Красный светодиод указывает на низкий уровень заряда при питании от аккумулятора, низкий уровень заряда при питании от сети и неисправность при питании от сети.
А также на передней панели есть кнопка включения – Power.
При переключении на батареи ИБП издает короткий звуковой сигнал каждые 5 секунд.Работа ИБП с аккумулятором, разряженным до критического уровня, срабатывает по сигналу каждую секунду.
Код производителя: IN-I2-800RM1U
Линейно-интерактивный источник бесперебойного питания INELT Intelligent II 800RM1U – Подходит для установки в 19-дюймовую стойку.
Предназначен для защиты групп рабочих станций с критически важной периферией, сетевого оборудования, офисных АТС, то есть для офисной работы.
Особенность данной модели в том, что она подходит для установки в навесные шкафы глубиной 400 мм.
Выходное напряжение строго синусоидальной формы в аккумуляторном режиме, позволяет подключать оборудование с трансформаторными источниками питания.
Intelligent II 800RM1U Технические характеристики :
Выходная мощность, ВА: 800
Выходная мощность, Вт: 500
Выходные разъемы: 4 x IEC 320 (с батарейным питанием)
Интерфейс: RS-232, слот для карты SNMP DP-801
Номинальное входное напряжение, В: 149 ~ 275 без переключения на батареи
Частота, Гц: 50/60
Форма волны напряжения батареи: Чистая синусоида, типичный THD
Время перехода на батарею, мс: обычно 4 мс
Время ожидания: 4 мин – 100% нагрузка
Тип батареи: 2шт 6В 9 Ач
Защита: Низкое напряжение на АКБ, глубокая разрядка АКБ, высокое напряжение на выходе, перегрузка, перегрев, короткое замыкание на выходе.
Размер, мм: 430 x 300 x 44
Масса нетто, кг: 10,8
19 370 руб.
Под заказ
Испытательная лаборатория ComputerPress провела испытания 20 источников бесперебойного питания: APC Back-UPS RS 800, APC Back-UPS ES 525, Centralion Blazer 600, Centralion Smart Centra Plus 500, CyberPower OP-500TE, Eline Power ELP-595VA Plus, INELT Smart Station DOUBLE 500, INELT Smart Station RX600U, IPPON Back Power Pro 600, IPPON Smart Protect Pro 700, Liebert PowerSure PSA500MT-230, MGE Pulsar Ellipse Premium 650, MGE Pulsar Evolution 500, PLUS Brozer 500, PLUS Reator 600R, Powercom Black Knight Pro BNT -600AP, Powercom Smart King SMK-600A LCD, Powerware PW5115 500i, SVEN Power Pro 650, SVEN Power Pro + 700.
Наша жизнь все больше зависит от различного электронного оборудования (коммуникации, компьютеры, серверы, кассовые аппараты, медицинские устройства и т. Д.), Которое требует качественного и бесперебойного электроснабжения. По мнению специалистов, причиной более половины отказов компьютерных систем является некачественное электроснабжение.
Требования к качеству электроэнергии в России регулируются двумя стандартами. ГОСТ 23875-88 дает определения показателей качества электроэнергии, а ГОСТ 13109-97 устанавливает значения этих показателей.Требования этого ГОСТа достаточно жесткие, но, к сожалению, они не всегда и не всегда выполняются. Среди различных отказов в электрической сети можно выделить кратковременные и длительные отклонения напряжения от номинального значения, импульсы высокого напряжения, электромагнитные и радиочастотные помехи, отклонения частоты и т. Д.
Для повышения качества электроснабжения потребителей и защиты от внезапных отключений электроэнергии используются источники бесперебойного питания (ИБП), которые доступны в различных размерах и исполнениях – от маленьких, вставленных в пятидюймовый компьютерный отсек, до гигантских, состоящих из нескольких крупных единиц.Номинальная мощность колеблется от 150 В до 500 кВ А. По характеристикам работы все ИБП делятся на три класса: резервные, линейно-интерактивные и оперативные.
Самыми совершенными по конструкции являются ИБП On-Line, но они также и самые дорогие. В этих источниках нагрузка неизменно получает питание от внутреннего инвертора, который преобразует мощность постоянного тока в мощность переменного тока. В зависимости от состояния сетевого питания инвертор питается либо от сети через выпрямитель, либо от батареи.Таким образом, при работе с ИБП On-Line нагрузка не имеет прямого соединения с сетью электропитания и не подвергается никаким воздействиям от нее.
В резервных и линейно-интерактивных источниках основную часть времени нагрузка питается от электросети, и только при отклонении входного напряжения от номинального значения источник переключается на питание от батареи. При питании от сети входное напряжение фильтруется. Источники класса Line-Interactive, как правило, имеют более качественные блоки для анализа состояния сети, которые позволяют переключаться на питание от батареи не только при отклонении напряжения, но и при других сбоях питания.Основная отличительная черта линейно-интерактивных источников оснащена автоматическим регулятором напряжения (АРН), который регулирует напряжение на выходе ИБП при отклонении входного напряжения. Таким образом, до некоторой степени стабилизируется выходное напряжение.
Выходное напряжение большинства линейно-интерактивных ИБП имеет форму прямоугольных импульсов с задержкой на нулевом уровне, но есть модели с выходным напряжением, близким к синусоидальному или даже чисто синусоидальному, которые можно использовать для защиты оборудования. чувствительный к форме напряжения питания.
На этот раз мы решили посвятить испытанию линейно-интерактивные ИБП с выходной мощностью от 500 до 800 ВА. Такие ИБП могут использоваться для защиты персональных компьютеров, рабочих станций, серверов, телекоммуникационного, медицинского и промышленного оборудования от серьезных проблем с питанием: выбросы высокого напряжения, электромагнитные и радиочастотные помехи, снижение, повышение и полное исчезновение напряжения в электросети.
Программное обеспечение, входящее в состав большинства линейно-интерактивных ИБП, значительно расширяет их возможности.функциональность.
Методика испытаний
Исходя из возможностей нашего стенда и из-за ограниченного времени тестирования, в течение которого невозможно было проверить такие параметры, как надежность и ресурс, мы выбрали для тестирования следующие параметры:
максимальное время автономной работы без подзарядки;
работа системы автоматического регулирования напряжения;
передача напряжения на аккумуляторы и обратно в сеть;
время переключения на работу от батареи;
форма выходного напряжения при работе от аккумулятора;
характер отключения при разряде аккумуляторов;
возможность холодного пуска;
автоматическое отключение при отключении питания.
Помимо дополнительных функций ИБП и ПО.
Для регистрации формы выходного напряжения при различных режимах работы ИБП использовался стенд в составе устройства синхронизации и компьютер с установленным программно-аппаратным комплексом BORDO B-211A, состоящим из карты PCI и программного обеспечения. Набор и представлял собой универсальный цифровой осциллограф с диапазоном измеряемых сигналов от 0 до 50 МГц.
Устройство синхронизации обеспечивает отключение ИБП от сети при достижении пика положительного полупериода сетевого напряжения и своевременный запуск ожидающей развертки осциллографа.
Осциллограмма перехода на питание от батареи записана при номинальном (220 В) и пониженном (180 В) входном напряжении.
Работу блока автоматического регулирования напряжения проверяли с помощью автотрансформатора (ЛАТР). Первоначально входное напряжение ИБП было установлено на 250 В, которое постепенно снижалось до тех пор, пока ИБП не переключился на питание от батареи для нагрузки. При этом фиксировались все точки срабатывания автоматического регулятора напряжения (по скачку напряжения на нагрузке).Для каждой точки записывались входные и выходные напряжения – как то, что было установлено сразу после переключения, так и то, что действовало непосредственно перед переключением. Обратите внимание, что между переключениями напряжение нагрузки изменялось синхронно с входным напряжением. Затем входное напряжение также было увеличено до 250 В. Предельное значение входного напряжения 250 В определялось мощностью автотрансформатора.
Для оценки максимального времени автономной работы без подзарядки, а также возможностей холодного старта и автоматического выключения при отключении питания использовался компьютер с процессором Pentium III 800 МГц и довольно пожилым 17-дюймовым монитором.Все возможности управления питанием на компьютере отключены. Перед началом измерения аккумулятор заряжался от сети не менее 12 ч.
Результаты испытаний
Ограничив выбор тестируемых одним классом ИБП и небольшим диапазоном выходной мощности, мы не ожидали увидеть такое разнообразие дизайна и функциональности. Среди участников тестирования были как небольшие ИБП с минимальным набором функций, так и достаточно крупные блоки с широким функционалом.
Несмотря на широкое разнообразие функциональных возможностей, некоторые функции были общими для всех участников тестирования. Итак, все они были оснащены необслуживаемыми свинцово-кислотными аккумуляторами, срок службы которых в нормальных условиях составляет 3-5 лет. У всех была звуковая сигнализация об аварийных ситуациях. Почти все, кроме Eline Power ELP-595VA Plus, имели возможность холодного пуска. Все источники, в комплекте поставки которых было программное обеспечение, корректно завершали работу ОС и выключали компьютер при отключении питания.В зависимости от времени работы до полного разряда аккумуляторов участники тестирования были разбиты на группы – в соответствии с емкостью используемых в них аккумуляторов.
Результаты тестирования приведены в таблице. 1. Кроме того, поскольку AVR UPS PLUS Reator 600R имеет семь ступеней переключения, что значительно больше, чем у всех других ИБП, мы поместили его результаты в отдельную таблицу (Таблица 2).
Точки переключения пониженного напряжения – на входе / на выходе (до переключения), В Точки переключения при повышении напряжения – на входе / на выходе (до переключения), В
Таблица 2.Работа AVR UPS PLUS Reator 600R
Все участники тестирования продемонстрировали хорошие характеристики, однако необходимо отметить некоторые особенности, которые следует учитывать при выборе ИБП для конкретной сети электропитания. Таким образом, ИБП CyberPower OP-500TE и Eline Power ELP-595VA Plus имеют очень высокое передаваемое напряжение для питания нагрузки от аккумуляторной батареи, поэтому их рекомендуется использовать только в местах, где наблюдаются продолжительные падения напряжения в сети. В ИБП PLUS Brozer 500 и Powerware PW5115 500i не очень удачно выбраны точки срабатывания АРН при включении и выключении режима пониженного напряжения, в результате чего при колебаниях входного напряжения в пределах 224-233 В срабатывает AVR этих ИБП может привести к непрерывному питанию нагрузки низким напряжением.ИБП PLUS Reator 600R оснащен многоступенчатым автоматическим регулятором входного напряжения, благодаря которому при изменении входного напряжения в диапазоне 150-250 В напряжение на нагрузке не превышает 200-230 В (см. Таблицу 2). . ИБП INELT Smart Station DOUBLE 500 имеет самое низкое напряжение переключения для питания нагрузки от батареи.
Выбор редакции
Широкий спектр характеристик (как конструктивных, так и функциональных) источников бесперебойного питания, участвовавших в тестировании, серьезно усложнил нашу задачу по выбору лучшего – каждый из них найдет своего потребителя.
Поэтому мы решили разделить участников теста на две категории по цене – больше и меньше 100 долларов. В категории выше 100 долларов награда «Выбор редакции» была присуждена устройствам APC Back-UPS RS 800 и . IPPON Smart Protect Pro 700 , а в категории ниже 100 долларов – SVEN Power Pro 650 .
APC Back-UPS RS 800
показал максимальное время автономной работы и продемонстрировал широкую функциональность, и только этот ИБП может одновременно защитить оборудование от скачков напряжения в компьютерной сети и телефонной линии.IPPON Smart Protect Pro 700 не сильно уступает лидеру по времени автономной работы, кроме того, при достаточно невысокой цене обладает широким функционалом и при отсутствии блока питания подает на нагрузку чисто синусоидальное напряжение. ИБП SVEN Power Pro 650 показал лучшие результаты в своей категории.
Участники тестирования
Обращаем ваше внимание на то, что на всех осциллограммах перехода на питание от аккумулятора синей вертикальной линией отмечен момент отключения питания.
ИБП APC Back-UPS RS 800
Back-UPS RS 800 от APC – это новый продукт, анонсированный компанией в июне. ИБП имеет выходную мощность 800 ВА (540 Вт). Back-UPS RS 800 предлагает улучшенную защиту АРН.
Это устройство получило значок «Выбор редакции» среди ИБП стоимостью выше 100 долларов.
ИБП имеет шесть розеток: четыре розетки IEC 320-C13 с резервным питанием и две розетки IEC 320-C13 только с защитой от перенапряжения. Кроме того, реализована защита от скачков напряжения в линии Ethernet / DSL / факс / модем.
На передней панели ИБП находится кнопка включения, четыре светодиодных индикатора, показывающих, от какого источника (сеть или батарея) запитывается нагрузка, а также режим перегрузки и отказ ИБП. Кнопка питания также выбирает рабочий диапазон без переключения на батареи (из трех возможных), что позволяет настроить ИБП для работы в определенной сети электропитания.
На тыльной стороне, помимо розеток и коннекторов RJ-45 и RJ-11, находится управляющий разъем (RJ-45) для подключения ИБП к компьютеру, который выполнен через интерфейс USB, для чего предусмотрен специальный кабель входит в комплект.
Функции AVR Boost и AVR Trim компенсируют пониженное и повышенное напряжение в сети, обеспечивая бесперебойную работу без потери заряда батареи.
В комплект поставки входят инструкция по эксплуатации, два нагрузочных кабеля, кабель управления (RJ-45 / USB), сетевой кабель (прямой, UTP CAT5), телефонный кабель и компакт-диск с программным обеспечением.
В ИБП используются две последовательно соединенные BB батареи BP7-12 12 В, 7 Ач, которые может быть заменен пользователем. Для повышения безопасности ИБП поставляется с отключенной батареей и должен быть подключен перед использованием.
Программа
PowerChute Personal Edition (рис. 1) с русскоязычным интерфейсом и расширенными функциями управления питанием позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т. Д.) И настраивать ИБП. Программа может отправлять предупреждающие сообщения по электронной почте или пользователям локальной сети при сбое питания и правильно закрывать операционную систему в случае отключения электроэнергии.
Рис. 1. Главное окно русифицированной утилиты мониторинга PowerChute Personal Edition
АРС Back-UPS RS 800
показал самое продолжительное время работы до полного разряда аккумулятора под нагрузкой с одним компьютером и 17-дюймовым монитором – 45 минут 23 секунды и был удостоен знака «Выбор редакции».
Независимо от величины входного напряжения, действовавшего до отключения, переход на питание нагрузки от аккумуляторов происходил практически без задержек (рис. 2 и 3).
По окончании заряда аккумулятора длительность импульса немного увеличилась, отключение произошло с появлением небольших колебаний (рис. 4). Возврат от батарейного питания к электросети был быстрым и чистым (рис. 5).
Рис. 2. Переключение на питание от аккумулятора (U = 220 В) APC Back-UPS RS 800
Рис 3.Переход на питание от батареи (U = 180 В) APC Back-UPS RS 800
В блоке AVR была активирована только одна ступень повышения напряжения, которая включалась, когда входное напряжение упало до 195 В. Когда входное напряжение увеличивалось до 250 В, выходное напряжение также повышалось до 250 В. Когда входное напряжение упало до 176 В, источник переключился на питание от батареи, а возврат к работе от сети произошел при повышении напряжения сети до 190 В.
Выходная мощность APC Back-UPS ES 525 составляет 525 В А.По заявлению производителя, данный ИБП разработан специально для работы в России. Его отличительной особенностью является то, что он оснащен стандартными розетками, которые позволяют подключать оборудование с помощью стандартных входных кабелей.
Верхняя панель содержит кнопку питания, два светодиода, показывающих источник (сеть или аккумулятор) питания нагрузки, работу АРН, перегрузку и отказ ИБП, а также четыре выходных разъема. Три резервных розетки для критических нагрузок обеспечивают защиту от перебоев в подаче электроэнергии, а четвертый предназначен для защиты оборудования, не требующего бесперебойного питания, от перенапряжения.Расстояние между розетками достаточно велико для подключения адаптеров трансформатора.
С одной стороны – управляющий разъем (RJ-45) и разъемы RJ-45 для защиты телефона или модема от скачков напряжения в телефонной линии, а с другой стороны – кнопка включения схемы защиты от перегрузки. прерыватель и кабель для подключения к электросети.
В ИБП используется батарея EXIDE Powersafe EP 1229 Вт, 12 В, 9 Ач. Батарею можно поменять самостоятельно. Для повышения безопасности ИБП поставляется с отключенной батареей и должен быть подключен перед использованием.
В комплект поставки входят инструкция по эксплуатации, кабель управления (RJ-45 / USB), телефонный кабель и компакт-диск с программным обеспечением. Если вы хотите использовать последовательный порт вашего компьютера для управления ИБП, необходимый кабель можно получить в ближайшем офисе APC.
Программное обеспечение
PowerChute (Рисунок 6) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость батареи, уровень нагрузки и т. Д.) И настраивать ИБП. Программа может отправлять предупреждающие сообщения по электронной почте или пользователям локальной сети при сбое питания и корректно завершать работу операционной системы в случае сбоя питания.
Рис. 6. Главное окно утилиты мониторинга PowerChute Personal Edition (файл Software \ PowerChute_Main.bmp)
Испытания показали, что блок AVR имеет две ступени повышения напряжения, которые включаются, когда входное напряжение падает до 198 и 185 В. Когда входное напряжение повышается до 250 В, выходное напряжение также повышается до 250 В.
Влияние входного напряжения на время перехода на питание от батареи замечено не было – в обоих случаях оно было менее 3 мс (рис.7 и 8). По окончании заряда аккумулятора длительность импульса немного увеличилась, отключение происходило с появлением небольших колебаний (рис.9). Возврат от батарейного питания к электросети был быстрым и чистым (рис. 10).
Рис. 7. Переключение на питание от батареи (U = 220 В) APC Back-UPS ES 525
Рис. 8. Переключение на питание от батареи (U = 180 В) APC Back-UPS ES 525
Время работы до полной разрядки аккумулятора под нагрузкой с одним компьютером и 17-дюймовым монитором – 19 минут 16 секунд.
Когда входное напряжение упало до 159 В, источник переключился на питание от батареи и вернулся к работе от сети, когда сетевое напряжение увеличилось до 170 В.
Источник бесперебойного питания Centralion Blazer 600 имеет выходную мощность 600 ВА. ИБП оснащен функцией Green Power. Если к ИБП не подключена нагрузка, он выключится через 2 минуты после исчезновения входного напряжения и автоматически включится после появления входного напряжения.
На передней панели есть выключатель питания и светодиодный индикатор, показывающий, какой источник (сеть или батарея) подает питание на нагрузку.
Звуковые сигналы различной продолжительности указывают на переход в режим питания от батареи, низкий уровень заряда батареи, необходимость замены батареи, перегрузку и отказ ИБП.
На задней панели ИБП находится розетка со встроенным предохранителем для подключения к электросети и четыре розетки для подключения нагрузки, три из которых обеспечивают резервное питание, а четвертая обеспечивает только фильтрацию входного напряжения. Также имеется управляющий разъем D-SUB DB-9F и разъемы RJ-45 для защиты телефона или модема от скачков напряжения в телефонной линии.
В ИБП используется батарея CSB GP 1270 F2 на 12 В, 7 Ач. Рекомендуется заменить аккумулятор в сервисном центре.
Устройство комплектуется кратким руководством пользователя на русском языке, кабелем для подключения к сети, кабелем для подключения нагрузки, стандартным последовательным кабелем RS232 и диском с программным обеспечением.
Рис. 11. Главное окно утилиты мониторинга Commander Pro (файл Software \ ComPro_Normal.bmp)
Блок AVR обеспечивает понижение и повышение входного напряжения.Режим повышения входного напряжения был включен при 196 В, а нижний режим – при 238 В.
Входное напряжение не оказало влияния на время перехода к питанию от батареи, и в обоих случаях оно составило примерно 7 мс (рисунки 12 и 13). По окончании заряда аккумулятора длительность импульса немного увеличилась, в начале положительного импульса периодически появлялись короткие всплески; отключение производилось без скачков (рис. 14). Возврат с батарейного питания на сетевой произошел незамедлительно (рис.15).
Рис. 12. Переключение на питание от батареи (U = 220 В) Centralion Blazer 600
Рис. 13. Переключение на питание от батареи (U = 180 В) Centralion Blazer 600
Время работы до полной разрядки аккумулятора под нагрузкой с одним компьютером и 17-дюймовым монитором составляет 17 минут 06 секунд.
Источник переключился на питание нагрузки от аккумуляторной батареи, когда входное напряжение упало до 162 В, и вернулся в режим работы от сети, когда сетевое напряжение увеличилось до 167 В.
Среди современных электронных устройств иногда появляются устройства с самым неожиданным набором функций. Hi-Box MUPS смело можно отнести к аналогичным моделям. По словам производителя, это первый в мире мультимедийный источник бесперебойного питания, в котором есть аудиоусилитель.
ИБП имеет выходную мощность 550 ВА и оснащен необслуживаемой свинцово-кислотной батареей на 12 В, 8 Ач, которую можно заменить самостоятельно даже в горячем режиме, то есть без выключения ИБП.
Диапазон работы от сети без переключения на питание от батареи составляет 160-275 В. Нижний предел диапазона может быть изменен с помощью переключателей (настраиваемые 160, 170, 180 или 190 В). Также переключатели устанавливают частоту (50 или 60 Гц) и отключают динамик.
ИБП оснащен функцией Green Power: если к нему не подключена нагрузка, он выключится через 1 минуту после исчезновения входного напряжения и автоматически включится после его появления.
Microdowell Hi-Box MUPS имеет оригинальный двухцветный корпус, на лицевой панели которого расположена кнопка управления и двухцветный индикатор состояния ИБП.Индикатор как бы окружает кнопку управления светящимся кольцом и информирует пользователя, от какого источника (от сети или от аккумулятора) запитывается нагрузка, а также о необходимости замены батареек. В ситуациях, требующих внимания пользователя, раздаются звуковые сигналы различной частоты и длительности. Кнопка управления включает / выключает ИБП, запускает режим внутреннего тестирования и выключает аварийный сигнал.
На задней панели имеется розетка со встроенным предохранителем для подключения к электросети и две розетки для подключения нагрузки.Усилитель выполнен в виде съемного блока и составляет основу ИБП. Он оснащен 24-битным цифро-аналоговым преобразователем, имеет коэффициент гармонических искажений менее 0,001% и выходную мощность 2×60 Вт (среднеквадратичное значение при работе на нагрузке 8 Ом). Усилитель оборудован потенциометрическими регуляторами громкости и тембра (отдельно для высоких и низких частот). На задней панели также находится мини-разъем для подключения динамика и аналогового входа, а также разъем USB. Интерфейс USB используется для управления и подключения цифрового канала звука.
Управление осуществляется с помощью программного обеспечения UPSEye, которое поставляется в комплекте и позволяет контролировать рабочие параметры и настраивать ИБП. Программа может отправлять предупреждающие сообщения по локальной сети при сбое питания и правильно завершать работу операционной системы. Последнюю версию программы можно скачать с сайта производителя www.microdowell.net.
Hi-Box MUPS Габариты – 210x140x240 мм, вес – около 7 кг.
Centralion Smart Centra Plus 500
Centralion Smart Centra Plus 500 имеет выходную мощность 500 ВА.Все ИБП Smart Centra упрощены для неподготовленного пользователя и оснащены функцией Green Power. Если к ИБП не подключена нагрузка, он выключится через 2 минуты после пропадания входного напряжения, а после появления входного напряжения автоматически включится.
На передней панели находится выключатель питания и два светодиода, которые указывают на источник питания (сеть или аккумулятор), перегрузку и отказ ИБП.
С помощью звукового сигнала разной продолжительности пользователь получает сообщения о переходе на батарейный режим питания нагрузки, низком уровне заряда батареи, необходимости замены батареи, перегрузке и выходе из строя ИБП.
На задней панели находится разъем со встроенным предохранителем для подключения к сети и три розетки для подключения нагрузки, а также управляющий разъем D-SUB DB-9F или USB (опция) и разъемы RJ-45. для защиты телефона или модема от скачков напряжения телефонной линии.
В ИБП используется батарея CSB GP 1270 F2 на 12 В, 7 Ач. Батарею следует заменить в сервисном центре.
Устройство снабжено краткой инструкцией на английском языке, кабелем для подключения к сети, кабелем для подключения нагрузки, кабелем для подключения к COM-порту и диском с программным обеспечением.
Программное обеспечение
Commander Pro (Рисунок 11) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость батареи, уровень нагрузки и т. Д.) И настраивать ИБП. Программа может отправлять предупреждающие сообщения по электронной почте или пользователям локальной сети при сбое питания и корректно завершать работу операционной системы в случае сбоя питания.
Блок AVR обеспечивает понижение и повышение входного напряжения. Режим увеличения входного напряжения включили при напряжении 199 В, понижения – при значении 241 В.
Влияние входного напряжения на время перехода на питание от батареи замечено не было – в первом и втором случаях оно составило около 7 мс (рис. 16 и 17). По окончании заряда аккумулятора длительность импульса немного увеличивается, отключение производилось без рывков (рис. 18). Возврат с аккумуляторного питания к сетевому производился с небольшой задержкой – около 3 мс (рис. 19).
Рис. 16. Переключение на питание от батареи (U = 220 В) Centralion Smart Centra Plus 500
Рис 17.Переход на питание от батареи (U = 180 В) Centralion Smart Centra Plus 500
Время работы до полной разрядки аккумулятора под нагрузкой с одним компьютером и 17-дюймовым монитором составило 16 минут 38 секунд.
Когда входное напряжение падает до 164 В, источник переключается на питание от батареи и возвращается к работе от сети, когда сетевое напряжение повышается до 168 В.
Источник бесперебойного питания CyberPower OP-500TE имеет выходную мощность 500 ВА.
На передней панели находится кнопка включения и четыре светодиодных индикатора, показывающих, от какого источника (сеть или аккумулятор) запитывается нагрузка, а также работу автоматического регулятора напряжения (увеличение / уменьшение входного напряжения). В ситуациях, требующих внимания пользователя, издаются звуковые сигналы, частота и продолжительность которых зависят от возникшей ситуации.
На задней панели ИБП расположена розетка для подключения к электросети со встроенным предохранителем и три розетки для подключения нагрузки: две для защиты оборудования от сбоев питания и отклонений от номинала, одна для защиты оборудования от импульсного шума оборудования, не требующего бесперебойного питания.Также имеется управляющий разъем D-SUB DB-9F и разъемы RJ-45 для защиты телефона или модема от скачков напряжения в телефонной линии.
В этой модели используется аккумуляторная батарея SOTA Enertech XSA1250 на 12 В, 5 Ач, которую можно заменить самостоятельно.
В комплект поставки входят два кабеля для подключения нагрузки, кабель для подключения к COM-порту, адаптер (DB-9M / USB) для подключения к USB-порту, телефонный кабель, дискета с ПО и руководство по ПО. .
Программа
PowerPanel Plus (рис.20) позволяет отслеживать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т. Д.), Настраивать ИБП, а также правильно выключать операционную систему при сбое питания или в указанное время.
Рис. 20. Главное окно PowerPanel Plus (файл Software \ PowerPanelPlus_Main.bmp)
Следует отметить, что данный ИБП не очень хорошо подготовлен для работы в российских электрических сетях. Он имеет самое высокое напряжение переключения батареи (183 В) и очень небольшой возврат к сетевой вилке (185 В), что может привести к ускоренному износу блока переключения.Время переключения на питание от батареи практически не зависит от входного напряжения и составляет примерно 4 мс (рис. 21, 22).
По окончании заряда АКБ длительность импульса немного увеличилась, отключение производилось без всплесков (рис. 23). При переходе от аккумуляторной батареи к электросети наблюдались искажения первого импульса (рис. 24).
Рис. 21. Переключение на питание от батареи (U = 220 В) CyberPower OP-500TE
Рис.22. Переход на питание от батареи (U = 185 В) CyberPower OP-500TE
Блок AVR работает только для увеличения напряжения, которое включается, когда входное напряжение падает до 203 В. Когда входное напряжение увеличивается до 250 В, выходное напряжение также увеличивается до 250 В.
Время работы с одним компьютером и 17-дюймовым монитором до полной разрядки аккумулятора составило 10 минут 11 секунд, что очень хорошо для небольшой (и, соответственно, недорогой) батареи, установленной в данном ИБП.
Выходная мощность Eline Power ELP-595VA Plus составляет 595 ВА. Главное преимущество этого ИБП – его размер и вес: это самая легкая модель, участвовавшая в тестах.
На передней панели в небольшом углублении, прикрытом крышкой, находится выключатель питания. В верхней части передней панели находится кнопка самопроверки и пять индикаторов состояния ИБП.
На задней панели находится разъем для входного шнура питания с отсеком для предохранителей, разъем для нагрузки и разъем D-SUB DB-9F.
В руководстве пользователя сказано, что три контакта разъема DB-9F имеют функции Rx, Gnd и Tx, но ни спецификации сигналов, ни поддерживаемое программное обеспечение не сообщаются.
В этом устройстве используется аккумуляторная батарея Zibak NP7-12 12 В, 7 Ач, и вы можете легко заменить батарею самостоятельно.
Этот ИБП укомплектован руководством пользователя на русском языке, кабелем для подключения к сети и Y-образным кабелем для подключения нагрузки.
Необходимо обратить внимание на то, что данный ИБП не имеет возможности холодного пуска и что при выключении ИБП напряжение на его выходе остается равным напряжению в сети.
Блок AVR работает только на повышение напряжения, которое включалось при падении входного напряжения до 190 В. А когда входное напряжение увеличивалось до 250 В, выходное напряжение также увеличивалось до той же величины.
При уменьшении входного напряжения время переключения на питание от батареи немного увеличилось (рисунки 25 и 26), примерно 5 и 7 мс соответственно.
По окончании заряда аккумулятора длительность импульса немного увеличилась. При отключении наблюдалось плавное уменьшение амплитуды нескольких последних импульсов, а затем – быстрое отключение (рис.27). Не было задержки при переходе от батарейного питания к электросети (рис. 28).
Рис. 25. Переключение на питание от батареи (U = 220 В) Eline Power ELP-595VA Plus
Рис. 26. Переключение на питание от батареи (U = 180 В) Eline Power ELP-595VA Plus
Время работы до полной разрядки аккумулятора под нагрузкой с одним компьютером и 17-дюймовым монитором составило 15 минут 52 секунды.
ИБП показал довольно высокое переключение напряжения на питание от батареи, равное 175 В, возврат к работе от сети происходил при повышении напряжения сети до 185 В.
Источник бесперебойного питания INELT Smart Station DOUBLE 500 имеет выходную мощность 500 В А.
На передней панели находится кнопка питания и четыре светодиода, показывающих источник питания (сеть или аккумулятор), работу автоматического регулятора напряжения, перегрузку и отказ ИБП. Пользователям подаются звуковые сигналы, частота и продолжительность которых зависят от возникшей ситуации.
На задней панели ИБП находится управляющий разъем D-SUB DB-9F, разъем питания, автоматический выключатель перегрузки и четыре розетки нагрузки, две из которых обеспечивают резервное питание, а две – только фильтрацию входного напряжения.ИБП также оснащен фильтром телефонной / модемной линии с двумя выходами (RJ-45) для защиты двух устройств одновременно.
В этой модели используется аккумуляторная батарея CSB GP 1270 F2 на 12 В, 7 Ач, которую вы можете заменить самостоятельно.
В комплект поставки входят кабель для подключения нагрузки, стандартный последовательный кабель RS232, телефонный кабель, руководство пользователя и компакт-диск с программным обеспечением.
К сожалению, в полученном для тестирования комплекте не было компакт-диска с программным обеспечением UPSilon 2000, поставляемого с ИБП серии DOUBLE, поэтому мы проверили работу этого ИБП с помощью программного обеспечения PowerCheck из комплекта ИБП INELT Smart Station RX600U.(последнюю версию программного обеспечения UPSilon 2000 и PowerCheck можно бесплатно скачать с сайта производителя www.ineltups.ru). При работе с программой PowerCheck (рис. 29) отображалось состояние системы и можно было настроить ряд параметров ИБП. При отключении питания завершение работы операционной системы и выключение компьютера выполнялись правильно.
Рис. 29. Главное окно программы PowerCheck (файл Software \ PowerCheck_Main.bmp)
В описании говорится, что этот ИБП имеет пятиступенчатый автоматический регулятор напряжения, что означает две ступени увеличения входного напряжения, работу без изменения входного напряжения и две ступени понижения.Во время тестирования мы увидели только две ступени увеличения напряжения, которые включались при падении входного напряжения до 202 и 175 В. Когда входное напряжение увеличивалось до 250 В, выходное напряжение также повышалось до 250 В. Первый этап понижения. входное напряжение по заявлению производителя должно составлять 253 В (230 + 10%).
Влияние входного напряжения на время переключения на питание от батареи замечено не было – в обоих случаях оно было менее 7 мс (рис. 30 и 31). По окончании заряда аккумулятора длительность импульса немного увеличилась, отключение произошло практически мгновенно (рис.32). Возврат с аккумуляторного питания к сетевому был произведен незамедлительно (рис. 33).
Рис. 30. Переход на питание от батареи (U = 220 В) INELT Smart Station DOUBLE 500
Рис. 31. Переход на питание от батареи (U = 180 В) INELT Smart Station DOUBLE 500
Время работы до полной разрядки аккумулятора под нагрузкой с одним компьютером и 17-дюймовым монитором составило 18 минут 20 секунд.
ИБП показал наименьшее напряжение перехода на нагрузку от батареи, которое произошло при снижении входного напряжения до 143 В; ИБП вернулся к питанию от сети, когда напряжение в сети поднялось до 148 В.
Отличительной особенностью INELT Smart Station RX600U с выходной мощностью 600 ВА является то, что она оснащена стандартными розетками, позволяющими подключать оборудование с помощью стандартных входных кабелей. Кроме того, есть возможность крепления на стене.
На верхней панели находится кнопка включения, два светодиодных индикатора, показывающих, от какого источника (сеть или аккумулятор) запитана нагрузка, работу автоматического регулятора напряжения, перегрузку и неисправность ИБП, а также шесть выходных розеток, что позволяет подключить к ИБП всех потребителей одной рабочей станции.Три резервных розетки для критических нагрузок обеспечивают защиту от перебоев в подаче электроэнергии, а остальные три предназначены для защиты оборудования, не требующего бесперебойного питания. Расстояние между розетками достаточно велико для подключения адаптеров трансформатора. В ситуациях, требующих внимания пользователя, издаются звуковые сигналы.
С одной стороны – управляющий разъем (USB) и разъемы RJ-45 для защиты телефона или модема от скачков напряжения в телефонной линии, а с другой – автоматический выключатель защиты от перегрузки и кабель для подключения к сеть.
В этом ИБП используется батарея CSB GP 1270 F2 на 12 В, 7 Ач, которую можно заменить самостоятельно.
В комплект поставки входят руководство по эксплуатации, USB-кабель, телефонный кабель и компакт-диск с программным обеспечением PowerCheck (Рисунок 29), который отображает состояние системы и позволяет настраивать ряд параметров ИБП.
При отключении питания выключение операционной системы и выключение компьютера были выполнены правильно.
Блок AVR работает только на повышение напряжения, которое включается при падении входного напряжения до 200 В.Когда входное напряжение увеличивалось до 250 В, выходное напряжение также увеличивалось до 250 В.
Входное напряжение не влияло на время перехода на питание от батареи – оно всегда было меньше 5 мс (рисунки 34 и 35). По окончании заряда аккумулятора длительность импульса немного увеличилась, отключение производилось практически мгновенно (рис. 36). Возврат с аккумуляторного питания к питанию от сети произошел незамедлительно, но в этом случае стоит отметить очень высокую амплитуду (около 280 В) выходного напряжения при работе от аккумуляторной батареи в начале цикла разряда (рис.37).
Рис. 34. Переход на питание от батареи (U = 220 В) INELT Smart Station RX600U
Рис. 35. Переключение на питание от батареи (U = 180 В) INELT Smart Station RX600U
Время автономной работы под нагрузкой с одним компьютером и 17-дюймовым монитором составило 15 минут 31 секунду.
ИБП переключился на питание нагрузки от батарей, когда входное напряжение упало до 168 В, и вернулся в режим работы от сети, когда сетевое напряжение увеличилось до 183 В.
Источник бесперебойного питания IPPON Back Power Pro 600 с выходной мощностью 600 ВА имеет функцию энергосбережения (Green Power), которая в случае сбоя питания и отсутствия нагрузки автоматически отключает ИБП через 5 минут.
На передней панели этого устройства находится выключатель питания и светодиодный индикатор, показывающий, какой источник (сеть или батарея) подает питание на нагрузку. В нужное время пользователям подаются звуковые сигналы.
На задней панели ИБП находится сетевой разъем со встроенным предохранителем и три розетки для нагрузки, а также разъем управления D-SUB DB-9F и разъемы RJ-45 для защиты телефона или модема от скачков напряжения. телефонная линия…
В
IPPON Back Power Pro 600 используется аккумуляторная батарея CSB GP 1270 F2 на 12 В, 7 Ач с возможностью самостоятельной замены.
Устройство снабжено кабелем для подключения к электросети, двумя кабелями для подключения нагрузки, стандартным последовательным кабелем RS232, инструкцией на русском языке, телефонным кабелем и компакт-диском с программным обеспечением.
Русифицированная программа Commander Pro (рис. 38) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т. Д.).) и настройте ИБП. Кроме того, эта программа может отправлять предупреждающие сообщения по электронной почте или пользователям локальной сети при сбое питания и корректно завершать работу операционной системы при сбое питания.
Рис. 38. Главное окно русифицированной утилиты мониторинга Commander Pro
.
Блок АРН обеспечивает понижение и повышение входного напряжения: режим увеличения входного напряжения включается при напряжении 199 В, а понижения – при 243 В.
Этот ИБП имеет необычный переход в режим работы от батарей (рисунки 39 и 40), независимо от входного напряжения.Первый положительный импульс составляет 20 мс от последней положительной полуволны синусоиды, то есть задержка перехода равна нулю, но есть короткий отрицательный импульс нормальной амплитуды перед положительным импульсом.
По окончании заряда аккумулятора длительность импульса немного увеличилась, отключение производилось без рывков (рис. 41). Возврат с батарейного питания на сетевой произошел незамедлительно (рис. 42).
Рис. 39. Переключение на питание от батареи (U = 220 В) IPPON Back Power Pro 600
Рис.40. Переход на питание от батареи (U = 180 В) IPPON Back Power Pro 600
Время автономной работы под нагрузкой с одним компьютером и 17-дюймовым монитором составило 18 минут 40 секунд.
Когда входное напряжение упало до 167 В, источник переключился на питание от батареи и вернулся к работе от сети, когда сетевое напряжение увеличилось до 170 В. На наш взгляд, такая разница в коммутируемых напряжениях несколько мала.
IPPON Smart Protect Pro 700
Выходная мощность IPPON Smart Protect Pro составляет 700-700 ВА.При отсутствии сетевого напряжения этот ИБП подает питание на нагрузку с использованием чисто синусоидального напряжения.
Устройство отмечено «Выбором редакции». Хорошая работа во всех режимах и отличная функциональность.
На передней панели находятся выключатель питания, кнопка отключения звукового сигнала тревоги (для включения внутреннего тестирования) и шесть вертикально расположенных светодиодных индикаторов. Два нижних индикатора показывают режим работы (сеть или аккумулятор) и работу регулятора напряжения, а четыре верхних индикатора указывают на наличие неисправностей и, в зависимости от режима работы, уровень нагрузки и перегрузку или остаточный заряд аккумулятора, а также низкий уровень заряда. уровень заряда.В ситуациях, требующих внимания пользователя, издаются звуковые сигналы.
На задней панели ИБП расположены розетка для подключения к электросети, четыре розетки для подключения нагрузки, разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной сети, разъем управления D-SUB DB-9F, кнопка включения входного автоматического выключателя от перегрузки и закрытый крышкой отсек для установки карт SNMP.
В этой модели используются две последовательно соединенные аккумуляторные батареи YUASA REW45-12 12 В, 7 Ач.Пользователь может самостоятельно заменить батарею.
Функция Green Power автоматически отключает ИБП через 5 минут в случае сбоя питания и отсутствия нагрузки.
В комплект поставки входят кабель для подключения к электросети, два кабеля для подключения нагрузки, стандартный последовательный кабель RS232, инструкция на русском языке, сетевой кабель (прямой, UTP CAT5) и компакт-диск с программным обеспечением.
Русифицированное программное обеспечение Commander Pro (рис. 38) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т. Д.).), настройте ИБП. Программа также может отправлять предупреждающие сообщения по электронной почте или пользователям локальной сети при сбое питания и корректно завершать работу операционной системы в случае сбоя питания.
Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включается при напряжении 182 В, а режим понижения – при 240 В.
Влияние входного напряжения на время перехода на питание от батареи замечено не было – в первом и втором случаях оно составляло около 6 мс (рис.43 и 44). По окончании заряда аккумулятора форма и амплитуда импульса не изменились, отключение производилось без всплесков (рис. 45). Возврат с батарейного питания к сетевому произошел без задержек (рис.46): только небольшой скачок и немного уменьшенная амплитуда синусоиды говорили о переключении (чтобы заметить точку перехода, входное напряжение было специально настроено на снижение до 210 В. ).
Рис. 43. Переключение на питание от аккумулятора (U = 220 В) IPPON Smart Protect Pro 700
Рис.44. Переход на питание от аккумулятора (U = 180 В) IPPON Smart Protect Pro 700
IPPON Smart Protect Pro 700 обеспечил питание компьютера с 17-дюймовым монитором в течение 40 минут 14 секунд, показав второй лучший результат среди всех протестированных моделей.
ИБП переключился на питание нагрузки от батарей, когда входное напряжение упало до 160 В, и вернулся к работе от сети, когда сетевое напряжение увеличилось до 172 В.
Источник бесперебойного питания Liebert PowerSure PSA500MT-230 имеет выходную мощность 500 ВА.
На передней панели находится выключатель питания и три двухцветных светодиодных индикатора, которые указывают режим питания (от сети или батареи), перегрузку и отказ ИБП. Звуковые сигналы различной продолжительности указывают на переключение на питание нагрузки от батареи, низкий уровень заряда батареи, замену батареи, перегрузку и отказ ИБП.
На задней панели расположены розетка для подключения к сети, шесть розеток для подключения нагрузки (четыре из них обеспечивают резервное питание, а два – только фильтрацию входного напряжения) и разъемы RJ-45 для защиты телефона или модема от скачков напряжения в сети. телефонная линия.Кроме того, есть кнопка включения автоматического выключателя, управляющие разъемы D-SUB DB-9F и USB, а также переключатели для выбора номинального напряжения.
Переключатели выбора номинального напряжения позволяют выбирать напряжение 220, 230 или 240 В, при этом изменяя рабочий диапазон без переключения на батареи и точку срабатывания системы автоматического регулирования напряжения. Таким образом, пользователи могут настроить этот ИБП для работы от электросети, уменьшая количество переключений и, таким образом, продлевая срок службы ИБП и батарей.
В этом устройстве используется аккумулятор BB HR9-12 12 В, 9 Ач, который можно заменить самостоятельно.
В комплект поставки входят два кабеля для подключения нагрузки, кабель MultiLink M3LS9P9S для подключения к COM-порту, кабель USB, телефонный кабель, компакт-диск с руководством пользователя и компакт-диск с программным обеспечением.
Программное обеспечение
Liebert MultiLink 3 (Рисунок 47) контролирует рабочие параметры (уровень нагрузки, выходное напряжение, частота, емкость аккумулятора и т. Д.). Программа также может отправлять предупреждающие сообщения по электронной почте или пользователям локальной сети при сбое питания и корректно завершать работу операционной системы в случае сбоя питания.Один компьютер может управлять выключением нескольких сетевых компьютеров, питаемых от одного ИБП.
Рис. 47. Главное окно утилиты мониторинга MultiLink 3 (файл Software \ Multilink_Main1.bmp)
Блок АРН имеет одну ступень минимального напряжения, которая включается при повышении входного напряжения до 244 В, и две ступени повышения напряжения, включаемые при падении входного напряжения до 197 и 174 В. ИБП переключался на питание от батарей, когда входное напряжение упало до 158 В и вернулось к работе от сети при 162 В.
По окончании зарядки аккумулятора длительность импульса немного увеличилась, а отключение сопровождалось затухающими колебаниями с частотой около 25 Гц (рис. 50). Возврат с батарейного питания к сетевому произошел незамедлительно, но импульс имел довольно странную форму (рис. 51).
Рисунок 48. Переключение на питание от батареи (U = 220 В) Liebert PowerSure PSA500MT-230
Рисунок 49. Переключение на питание от батареи (U = 180 В) Liebert PowerSure PSA500MT-230
Время работы до полной разрядки аккумулятора под нагрузкой с одним компьютером и 17-дюймовым монитором – 26 минут 21 секунда.
MGE Pulsar Ellipse Premium 650 имеет выходную мощность 650 ВА.
На передней панели есть выключатель питания и три светодиода, указывающие, питается ли нагрузка от сети или от батареи, указывая на необходимость замены батареи, перегрузку и отказ ИБП. В нужные моменты пользователям подаются звуковые сигналы, частота и продолжительность которых зависят от возникшей ситуации.
На задней панели расположены четыре выходных разъема, управляющий разъем RJ-45, а также два разъема RJ-45 для защиты оборудования от скачков напряжения в компьютерной сети или телефонной линии, кнопка включения входного автоматического выключателя от перегрузки, и кабель питания.
Это устройство оснащено стандартными розетками, которые позволяют подключать оборудование с помощью стандартных входных кабелей.
ИБП предназначен для вертикальной работы – для горизонтальной работы необходимо обеспечить дополнительное охлаждение.
В этой модели используются две последовательно соединенные аккумуляторные батареи CSB HR 1224W F2F1 12 В, 5 Ач, которые можно заменить самостоятельно.
В комплект поставки входят руководство пользователя, диск с программным обеспечением, телефонный кабель и два кабеля управления для подключения к компьютеру: ИБП можно подключить либо к последовательному порту (кабель RJ-45 / DB-9F), либо к порту USB (RJ- 45 кабель / USB).
Программное обеспечение
Solution-Pac (рис. 52) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость батареи, уровень нагрузки и т. Д.) И выполнять различные настройки ИБП. При отсутствии питания программа закрывает операционную систему и выключает компьютер. На сайте российского представительства производителя (www.mgeups.ru/products/software.htm) вы можете получить кряк программы.
Рис. 52. Главное окно утилиты мониторинга Solution-Pac (файл Software \ MGE_UPS-Properties.бмп)
Надо сказать, что этот ИБП довольно большой для такой мощности. При тестировании он показал очень хорошее время автономной работы под нагрузкой с одним компьютером и 17-дюймовым монитором – 40 минут 12 секунд.
Блок AVR работает только для увеличения напряжения, которое включается при падении входного напряжения до 180 В. При увеличении входного напряжения до 250 В выходное напряжение также увеличивается до 250 В.
Входное напряжение не влияло на время перехода к питанию от батареи – в обоих случаях оно составляло примерно 7 мс (рисунки 53 и 54).По окончании заряда аккумулятора длительность импульса немного увеличилась, отключение производилось практически мгновенно (рис. 55). При возврате к питанию от сети последний прямоугольный импульс сокращался, из-за чего наблюдался небольшой сдвиг фазы (рис. 56).
ИБП переходит на питание от батареи, когда входное напряжение падает до 160 В, и возвращается в режим работы от сети, когда напряжение в сети поднимается до 170 В. Используя программное обеспечение Personal Solution Pac, вы можете установить порог напряжения для переключения на питание от батареи (заводская настройка – 161 В, настраиваемый нижний предел 150 В).
Рис. 53. Переход на питание от батареи (U = 220 В) MGE Pulsar Ellipse Premium 650
Рис. 54. Переход на питание от батареи (U = 180 В) MGE Pulsar Ellipse Premium 650
Источник бесперебойного питания MGE Pulsar Evolution 500 с номинальной выходной мощностью 500 ВА при отсутствии напряжения в электросети обеспечивает питание нагрузки с напряжением, очень близким к синусоидальному по форме. ИБП имеет форм-фактор 1 U и может быть установлен вертикально, на стене или в стандартной 19-дюймовой стойке.
На передней панели источника находится кнопка включения с подсветкой и светодиодные индикаторы. Две полосы из четырех светодиодов показывают мощность подключенной нагрузки и оставшийся заряд батареи, а шесть отдельных светодиодов показывают состояние ИБП: питание от батареи, включение первого и второго контролируемых сегментов, включение стабилизации напряжения, перегрузка и сбои ИБП. Кроме того, издаются гудки, частота и продолжительность которых зависят от возникшей ситуации.
На задней панели ИБП находится розетка для подключения к сети, четыре разъема для подключения нагрузки (два из которых программируемые), разъемы RS-232 и USB для связи с компьютером, разъемы RJ-45 для защиты компьютерная сеть от переходных процессов и отсек для установки дополнительных карт (в частности, карта SNMP / WEB для мониторинга и управления через Ethernet или Интернет).Управляемые разъемы позволяют удаленно запускать подключенные нагрузки и контролировать время резервного питания.
В данной модели ИБП используются две батареи Panasonic UP-RW0645Ch2 с напряжением 6 В и емкостью 9 Ач, соединенные последовательно, с возможностью самостоятельной замены.
Включает два кабеля нагрузки, последовательный кабель, кабель USB, стойки и кронштейны для настенного / стоечного монтажа, руководство пользователя на английском языке и компакт-диск с программным обеспечением. Руководство по эксплуатации на русском языке выдается покупателям при продаже ИБП, а также может быть загружено на сайте российского представительства MGE UPS Systems.
Программное обеспечение Solution-Pac (рис. 52) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость батареи, уровень нагрузки и т. Д.) И выполнять различные настройки ИБП. С помощью этого программного обеспечения ИБП можно настроить для работы от электросети, что сокращает количество переключений и, таким образом, продлевает срок службы ИБП и батареи. Для этого нужно выставить значение номинального напряжения (200, 220, 230 или 240 В) и чувствительность блока АРН.
В зависимости от выбранной чувствительности блок АРН срабатывает при отклонении входного напряжения на + 15-20 или + 6-10% от заданного номинала, то есть порог включения режима «Фидер» регулируется в пределах 244-265 В, а порог включения «Бустера» – в пределах 184-207 В.
При заводских настройках (порог бустера – 184 В, порог фидера – 265 В) работала только повышающая часть блока АРН, которая включалась при падении входного напряжения до 183 В. При повышении входного напряжения до 250 В, выходное напряжение тоже поднялось до 250 В.
Переключение на питание от батареи, независимо от входного напряжения, произошло практически без задержки – искажалась только форма отрицательного импульса (рис. 57 и 58). По окончании заряда аккумулятора форма импульса не изменилась, отключение сопровождалось затухающими колебаниями с частотой около 25 Гц (рис.59). Возврат с аккумуляторного питания к сетевому был произведен без задержек (рис. 60).
Рис. 57. Переход на питание от батареи (U = 220 В) MGE Pulsar Evolution 500
Рис. 58. Переход на питание от батареи (U = 180 В) MGE Pulsar Evolution 500
Время автономной работы под нагрузкой с одним компьютером и 17-дюймовым монитором составило 17 минут 50 секунд.
Источник переключился на питание от батареи, когда входное напряжение упало до 160 В (заводская установка), и вернулся к работе от сети, когда сетевое напряжение было увеличено до 166 В.С помощью программного обеспечения Personal Solution Pac нижний порог переключения на работу от батареи может быть установлен на 150 В.
PLUS Brozer 500 имеет номинальную мощность 500 ВА.
На передней панели ИБП находится кнопка выключения и три светодиодных индикатора, указывающих на источник питания (сеть или аккумулятор) и отказ ИБП. Кроме того, издаются звуковые сигналы в ситуациях, требующих внимания пользователя. разная последовательность.
На задней панели расположены два выходных разъема, разъем кабеля питания с гнездом для предохранителя, разъем управления D-SUB DB-9F и два разъема RJ-11 для защиты телефона или модема от скачков напряжения.
В ИБП используется аккумулятор PLUS UPS Systems PB1207 с напряжением 12 В и емкостью 7 Ач. Самостоятельно заменять аккумулятор производитель не запрещает, но для этого придется как следует разобрать данное устройство.
В комплект поставки входит кабель для подключения к сети, кабель для подключения нагрузки и инструкция по эксплуатации, в которой сказано, что программное обеспечение находится в свободном доступе на сайте www.plus-ups.ru, а в июне этого года на сайте еще не работал.
Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включался при напряжении 189 В, а режим нижнего – при 232 В. Точки срабатывания блока AVR, на наш взгляд, выбраны неудачно, поэтому при колебаниях входного напряжения в пределах 224 В. 233 В, работа АРН может привести к длительному питанию нагрузки пониженным напряжением.
Рис. 61. Переключение на питание от батареи (U = 220 В) PLUS Brozer 500
Рис.62. Переход на питание от батареи (U = 180 В) PLUS Brozer 500
Время работы до полной разрядки аккумулятора под нагрузкой с одним компьютером и 17-дюймовым монитором составило 17 минут 51 секунду.
ИБП переключился на питание от батареи, когда входное напряжение упало до 165 В, и вернулся к работе от сети, когда сетевое напряжение увеличилось до 172 В.
Особенностью источника бесперебойного питания PLUS Reator 600R с номинальной выходной мощностью 600 ВА является использование многоступенчатого автоматического регулятора входного напряжения (Таблица 2), благодаря которому при изменении входного напряжения в пределах 150-250 В напряжение нагрузки не превышает 200-230 В…
На передней панели устройства находится кнопка выключения и ЖК-индикатор состояния ИБП, который указывает источник питания (сеть или аккумулятор), перегрузку ИБП, уровень нагрузки и оставшийся заряд аккумулятора. Кроме того, пользователям предоставляются разные звуковые последовательности.
На задней панели находится разъем кабеля питания с гнездом для предохранителя, разъем управления D-SUB DB-9F, два разъема RJ-11 для защиты телефона или модема от скачков напряжения и четыре выходных разъема, первые два из которых обеспечивают защита оборудования от пропадания напряжения и его отклонения от номинального, а два других предназначены для защиты только от импульсных помех оборудования, не требующего источника бесперебойного питания.
В ИБП используется аккумулятор Hossoni HB1272 с напряжением 12 В и емкостью 7,2 Ач. Производитель не запрещает заменять аккумулятор самостоятельно, но для этого требуется тщательная разборка всего устройства.
В комплект поставки входит кабель для подключения к сети, кабель для подключения к COM-порту, диск с программным обеспечением и инструкция по эксплуатации. Версия RUPS на диске была предназначена для Windows 95/98.
Время переключения на работу от батареи было одним из самых продолжительных в этом тесте: примерно 20 мс на входе 220 В и примерно 10 мс на входе 180 В (рисунки 65, 66).
По окончании заряда аккумулятора длительность импульса немного увеличилась, отключение сопровождалось быстро затухающими колебаниями (рис. 67). Возврат с батарейного питания на сетевой произошел без задержек, но импульс имел очень странную форму (рис. 68).
Рис. 65. Переключение на питание от батареи (U = 220 В) PLUS Reator 600R
Рис. 66. Переключение на питание от батареи (U = 180 В) PLUS Reator 600R
Время работы до полной разрядки аккумулятора под нагрузкой с одним компьютером и 17-дюймовым монитором составило 22 минуты 48 секунд.
Источник переключился на питание нагрузки от аккумуляторной батареи, когда входное напряжение упало до 165 В, и вернулся к работе от сети, когда сетевое напряжение увеличилось до 172 В.
Powercom Black Knight Pro BNT-600AP имеет выходную мощность 600 ВА.
На передней панели устройства находится кнопка управления и индикатор состояния ИБП, который показывает, от какого источника (сеть или аккумулятор) запитана нагрузка, и указывает на перегрузку устройства. Кнопка управления включает и выключает ИБП, включает режим самотестирования и выключает звуковой сигнал.В ситуациях, требующих внимания пользователя, издаются звуковые сигналы, частота и продолжительность которых определяется конкретной ситуацией.
ИБП можно включить с активизацией режима энергосбережения или без него. В режиме энергосбережения ИБП отключается через короткое время после отключения электроэнергии, если к нему не подключена нагрузка.
На задней панели ИБП находится разъем сетевого питания с гнездом предохранителя, две розетки нагрузки, управляющий разъем D-SUB DB-9F и разъемы RJ-45 для защиты оборудования от скачков напряжения в телефонной линии.
В этой модели используется аккумуляторная батарея CGB CB1270 на 12 В, 7 Ач, со специальными режимами зарядки и непрерывным мониторингом батареи для продления срока службы батареи. Заменить аккумулятор несложно самостоятельно.
Устройство снабжено кабелем для подключения к сети, кабелем для подключения нагрузки, телефонным кабелем, кабелем для подключения к COM-порту (можно использовать стандартный последовательный кабель RS232), диском с программным обеспечением и инструкцией. инструкция на русском языке.
Программа
UPSMON позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т. Д.).) и выполните различные настройки ИБП (Рис. 69). При отсутствии питания программа закрывает операционную систему и выключает компьютер.
Рис. 69. Главное окно утилиты мониторинга UPSMON (файл Software \ UPSMON_Main.bmp)
Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включался при 199 В, а режим пониженного – при 239 В.
Влияние входного напряжения на время переключения на питание от батареи замечено не было – в обоих случаях оно было менее 5 мс (рис.70 и 71). За несколько периодов длительность прямоугольных импульсов увеличивалась. По окончании заряда аккумулятора длительность импульса немного увеличилась, отключение произошло практически мгновенно (рис. 72). Возврат от батарейного питания к электросети был быстрым (Рисунок 73).
Рис. 70. Переключение на питание от батареи (U = 220 В) Powercom Black Knight Pro BNT-600AP
Рис. 71. Переключение на питание от батареи (U = 180 В) Powercom Black Knight Pro BNT-600AP
Время работы до полной разрядки аккумулятора под нагрузкой с одним компьютером и 17-дюймовым монитором – 14 минут 26 секунд.
Источник переключился на питание нагрузки от аккумуляторной батареи, когда входное напряжение упало до 166 В, и вернулся в режим работы от сети, когда сетевое напряжение увеличилось до 172 В.
Powercom Smart King SMK-600A LCD, имеющий выходную мощность 600 В А, при отсутствии напряжения в электросети обеспечивает питание нагрузки чисто синусоидальным напряжением.
На передней панели находится жидкокристаллический дисплей и три кнопки управления. Кнопки управления включают / выключают ИБП, запускают внутренний тест, выключают звуковой сигнал и выбирают параметры, отображаемые на дисплее.Дисплей разделен на три части: одна часть показывает, от какого источника (сеть или аккумулятор) питается нагрузка, вторая может отображать (выберите кнопкой Выбрать) параметры входной и выходной сети (напряжение, частота), третий содержит гистограмму (пятиступенчатую) заряда аккумулятора и уровня нагрузки. В ситуациях, требующих внимания пользователя, звуковые сигналы издаются в другой последовательности.
На задней панели ИБП находится розетка электросети с отсеком для предохранителей и четыре розетки для нагрузки.Также имеется управляющий разъем D-SUB DB-9F и разъемы RJ-45 для защиты телефона или модема от скачков напряжения в телефонной линии. Опционально может быть установлена розетка для подключения дополнительной внешней батареи.
В этой модели используются две последовательно соединенные батареи Forbatt FB12-7 12 В, 7 Ач, которые можно заменить самостоятельно.
В режиме ожидания ИБП автоматически отключается, если ни одна из подключенных нагрузок не работает.
В комплект поставки входит кабель для подключения к сети, кабель для подключения нагрузки, телефонный кабель, кабель для подключения к COM-порту, компакт-диск с программным обеспечением и руководство по эксплуатации на русском языке.Следует отметить, что это не первый случай, когда мы встречаем ИБП Powercom с ЖК-дисплеем, в комплекте с инструкцией по эксплуатации для модели со светодиодной индикацией. Приложение к инструкции по эксплуатации жидкокристаллического дисплея можно скачать с сайта www.powercom.ru, и, по заявлению производителя, в ближайшее время оно войдет в комплект поставки.
Программа
UPSMON (рис. 69) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т. Д.).) и выполните различные настройки ИБП. При отсутствии питания программа закрывает операционную систему и выключает компьютер.
Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включался при 200 В, а режим понижения – при 247 В.
Рис. 74. Переключение на питание от батареи (U = 220 В) Powercom Smart King SMK-600A
Рис. 75. Переключение на питание от батареи (U = 180 В) Powercom Smart King SMK-600A
Время работы до полной разрядки аккумулятора под нагрузкой с одним компьютером и 17-дюймовым монитором составило 36 минут 12 секунд.
Источник переключился на питание нагрузки от аккумуляторной батареи, когда входное напряжение упало до 171 В, и вернулся в работу от сети, когда сетевое напряжение поднялось до 185 В. Обратное напряжение в сеть, возможно, высокое.
Модель Powerware PW5115 500i является самой молодой в линейке продуктов 5115 и имеет выходную мощность 500 ВА. При отсутствии питания этот ИБП подает питание на нагрузку напряжением, очень близким к синусоидальному по форме.
На передней панели находится выключатель питания, кнопка отключения звука и четыре светодиодных индикатора, которые указывают, от какого источника (сеть или аккумулятор) запитана нагрузка, перегрузка и отказ ИБП.Кроме того, в ситуациях, требующих внимания пользователя, даются разные звуковые последовательности.
На задней панели ИБП находится розетка для подключения к электросети, четыре розетки для подключения нагрузки и разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной сети. Также имеется управляющий разъем D-SUB DB-9F, кнопка для включения входного автоматического выключателя от перегрузки и переключатели для выбора номинального входного напряжения.
Номинальное напряжение может быть установлено на 220, 230 или 240 В, в результате чего рабочий диапазон изменится без переключения на батареи и точки срабатывания системы автоматического регулирования напряжения.Таким образом, ИБП можно настроить для работы от электросети, что уменьшит количество переключений и, таким образом, продлит срок службы ИБП и батареи.
В данной модели используется аккумуляторная батарея Panasonic LC-R129Ch2 с напряжением 12 В и емкостью 9 Ач. Специальная технология управления процессом зарядки аккумуляторов ABM (Advanced Battery Management) увеличивает срок их службы: по заявлению разработчика, до 50%. Батарею можно поменять самостоятельно, причем в горячем режиме.
В комплект поставки входят два кабеля для подключения нагрузки, стандартный последовательный кабель RS232, компакт-диск с программным обеспечением и подробное руководство пользователя на девяти языках, включая русский.
Программное обеспечение
LanSafe III имеет широкие возможности для мониторинга источников бесперебойного питания и управления ими (рис. 78). Предупреждающие сообщения можно отправлять по локальной сети или по электронной почте. При отключении питания операционная система завершает работу правильно.
Рис. 78. Главное окно утилиты мониторинга LanSafe III (файл Software \ LanSafeIII_Main.бмп)
Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включался при напряжении 195 В, а режим понижения – при напряжении 230 В. Точки срабатывания блока AVR, на наш взгляд, выбраны неудачно, поэтому, если входное напряжение колеблется в пределах 221-231 В, работа АРН может привести к длительному питанию нагрузки пониженным напряжением.
Никакого влияния входного напряжения на время перехода на питание от батареи не наблюдалось – в обоих случаях оно составило примерно 20 мс (рис.79 и 80). Первый положительный импульс вряд ли можно считать коммутационным, хотя некоторые импульсные блоки питания с ним будут работать. По окончании заряда аккумулятора форма импульса сильно изменилась, а ограничение амплитуды сделало его более похожим на трапецию. Отключение произошло без рывков (рис. 81). Возврат с питания от батареи к питанию от сети произошел незамедлительно (рис. 82).
Рисунок 79. Переключение на питание от батареи (U = 220 В) Powerware PW5115 500i
Рисунок 80.Переключение на питание от батареи (U = 180 В) Powerware PW5115 500i
Время работы до полной разрядки аккумулятора под нагрузкой с одним компьютером и 17-дюймовым монитором составляет 21 минуту 05 секунд.
ИБП переключился на питание от батареи, когда входное напряжение упало до 173 В, и вернулся к работе от сети, когда сетевое напряжение увеличилось до 183 В.
SVEN Power Pro 650
ИБП
SVEN Power Pro 650 имеет выходную мощность 650 В А.
Этот ИБП был удостоен награды “Выбор редакции” в ходе тестирования, поскольку он имел самое быстрое время работы до полной разрядки батареи под нагрузкой с одним компьютером и 17-дюймовым монитором (30 мин 10 сек) и был очень функциональным среди устройств по цене ниже доллара США. 100. …
На передней панели находится кнопка управления и два светодиода для индикации источника питания нагрузки (электросети или батареи), низкого заряда батареи, замены батареи и перегрузки ИБП. Кнопка управления включает и выключает ИБП, включает режим самотестирования и выключает зуммер.В ситуациях, требующих внимания пользователя, издаются звуковые сигналы, частота и продолжительность которых зависят от возникшей ситуации.
На задней панели расположены розетка для подключения к источнику питания, три розетки для подключения нагрузки, разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной сети или телефонной линии, кнопка включения автоматического выключателя, RS Разъем управления -232, переключатели выбора режима работы и кнопка перезагрузки процессора.Переключатели выбора режима работы включают и выключают режим энергосбережения, устанавливают частоту переменного напряжения в электросети и номинальное входное напряжение.
Вы можете установить номинальное напряжение на 200, 220, 230 или 240 В, и это изменит рабочий диапазон без переключения на батареи и точки срабатывания системы автоматического регулирования напряжения. Это позволяет настроить ИБП для работы от электросети, сокращая количество переключений и продлевая срок службы ИБП и батарей.
В режиме энергосбережения ИБП, не подключенный к нагрузке, отключается через 10 минут после отключения питания.
В инструкции по эксплуатации указано, что в данном устройстве используется аккумулятор 12 В, 11 Ач. Батарею следует заменять только в сервисном центре, так как вскрытие корпуса ИБП аннулирует гарантию.
Этот ИБП поставляется с кабелем для подключения нагрузки, стандартным последовательным кабелем RS232, телефонным кабелем, инструкцией по эксплуатации и компакт-диском с программным обеспечением.
Программа PowerManager (рис.83) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т. Д.) И настраивать ИБП. Кроме того, эта программа может отправлять предупреждающие сообщения по электронной почте или пользователям локальной сети при сбое питания и корректно завершать работу операционной системы в случае сбоя питания.
Рис. 83. Главное окно утилиты мониторинга PowerManager (файл Software \ PowerManager_Main.bmp)
Блок AVR обеспечивает понижение и повышение входного напряжения.Режим повышения входного напряжения был включен при 194 В, а нижний режим – при 240 В.
Источник переключился на питание нагрузки от батареи, когда входное напряжение упало до 170 В, и вернулся в режим работы от сети, когда напряжение сети увеличилось. до 174 В.
Рис. 84. Переход на питание от аккумуляторной батареи (U = 220 В) SVEN Power Pro 650
Рис. 85. Переход на питание от аккумуляторной батареи (U = 180 В) SVEN Power Pro 650
Выходная мощность SVEN Power Pro + 700 составляет 700 ВА.
На передней панели ИБП находится кнопка управления и четыре светодиодных индикатора, указывающих, какой источник (сеть или батарея) питает нагрузку, работу автоматического регулятора напряжения, низкий уровень заряда и необходимость замены батареи и перегрузку ИБП. Кнопка управления включает и выключает ИБП, а также включает режим самотестирования. В ситуациях, требующих внимания пользователя, издаются звуковые сигналы, частота и продолжительность которых зависят от конкретной ситуации.
На задней панели ИБП имеется сетевой разъем с гнездом для предохранителя, две розетки для нагрузки, управляющий разъем RS-232 и разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной сети или телефонной линии.
В инструкции по эксплуатации указано, что в данном ИБП используется батарея 12 В, 7 Ач, которую можно заменить только в сервисном центре (открытие корпуса ИБП аннулирует гарантию).
Устройство оснащено кабелем для подключения нагрузки, стандартным последовательным кабелем RS232, телефонным кабелем, инструкцией по эксплуатации и компакт-диском с программным обеспечением.
Программа
PowerManager (Рисунок 83) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т. Д.).) и настройте ИБП. Кроме того, программа может отправлять предупреждающие сообщения по электронной почте или пользователям локальной сети при сбое питания и корректно завершать работу операционной системы в случае сбоя питания.
Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения был включен при 194 В, а режим пониженного напряжения – при 236 В.
Влияние входного напряжения на время перехода на питание от батареи замечено не было – в обоих случаях оно составляло около 10 мс (рис.88, 89). Окончательная форма импульса формировалась за несколько периодов. По окончании заряда аккумулятора длительность импульса увеличивалась, и отключение производилось без скачков (рис. 90). Не было задержки при переходе от батарейного питания к электросети (рис. 91).
Рис. 88. Переход на питание от аккумуляторной батареи (U = 220 В) SVEN Power Pro + 700
.
Рис. 89. Переход на питание от аккумуляторной батареи (U = 180 В) SVEN Power Pro + 700
.
Время работы до полной разрядки аккумулятора под нагрузкой с одним компьютером и 17-дюймовым монитором составило 19 минут 10 секунд.
Источник переключился на питание нагрузки от аккумуляторной батареи, когда входное напряжение упало до 165 В, и вернулся в режим работы от сети, когда сетевое напряжение увеличилось до 170 В.
Описание
ИБП IPPON разделены на 6 групп. Тестируемый ИБП относится к серии Back Power Pro. Серия Back Power Pro отличается наличием дополнительных европейских розеток и повышенным удобством использования. В серию входят ИБП мощностью 400, 500, 600, 700 и 800 ВА.
Производитель заявляет следующие характеристики продукции:
Входное напряжение, частота
220 В ± 25%, 47-63 Гц
Выходное (работа от аккумулятора) напряжение, частота
220 В ± 5% 50 Гц ± 5%
Регулятор напряжения автоматический
1 повышающий и 1 понижающий
выходная мощность
800 ВА / 480 Вт
Форма выходного сигнала
Приближенная синусоида
Время переключения батареи
Срок службы батареи 5-30 минут в зависимости от мощности нагрузки.
Функция запуска оборудования без подключения к сети
Тип, напряжение и емкость аккумулятора
Необслуживаемый герметичный свинцово-кислотный аккумулятор 12 В 9 Ач.
Время зарядки аккумуляторов до 90% после разрядки до уровня половинного отключения нагрузки.
Показатели
1 светодиод
Звуковая сигнализация
«Дежурный режим», «Батареи разряжены», «Перегрузка»
Самодиагностика
Автоматическая диагностика во время работы
Защита от импульсов
320 Дж, 2 мс
Защита входа
Предохранитель
Защита выхода от короткого замыкания
Автоматическое отключение при перегрузке
Защита телефонной связи Фильтр RJ-11
Энергосбережение
Интерфейс
Мониторинг
Программное обеспечение WinPower2004
Размеры Ш × Г × В
100 × 330 × 140 мм
Выходные разъемы
Уровень акустического шума на расстоянии 1 метра от устройства
Условия труда
0-95%
от 0 до + 40 ° C
ИБП поставляется в картонной коробке.Печать данной серии выполнена в новом маркетинговом стиле « Simple as 1,2,3 ». Вверху коробки находится пластиковая ручка. Устройство надежно защищено от внешних воздействий (мешок и поролоновые вставки). Страна-производитель не указана на коробке.
В комплект поставки входят:
руководство пользователя на русском языке *
гарантийный талон на русском языке *
кабель питания
два кабеля для подключения оборудования (разъем IEC 320)
интерфейсный кабель для связи с ПК ( RS-232)
Интерфейсный кабель для связи с ПК (USB AB)
Телефонный кабель RJ-11
Компакт-диск с программным обеспечением WinPower
* – Инструкция содержит список 99 авторизованных сервисных центров в 60 городах СНГ.В гарантийном талоне указаны только 24 авторизованных сервисных центра. Гарантия на устройство составляет 24 месяца со дня продажи, но не более 30 месяцев с даты изготовления.
ИБП классической конструкции, предназначен для напольной или настольной установки. На передней панели есть вырез для выключателя питания и индикатора. В половинках корпуса есть вентиляционные отверстия.
На задней панели расположены интерфейсные разъемы USB и RS-232 для связи с ПК.Под ними расположены гнезда RJ-11 для защиты от перенапряжения в телефонной линии. Внизу ИБП находятся 3 выходные розетки IEC320 и один вход с предохранителем. Устройство имеет четыре пластиковые ножки.
В ИБП используется аккумулятор английской компании емкостью 9 Ач, рабочее напряжение 12 В. Серия HPW отличается повышением эффективности на 75% в 10-минутном режиме разряда.
Для замены батареи требуется полная разборка корпуса ИБП.Для замены аккумулятора производитель рекомендует обратиться в сервисный центр.
Внутренняя конструкция ИБП традиционна, с трансформатором, колодкой розеток и аккумулятором внизу и верхней платой электроники.
Вся основная электроника размещена на одной однослойной печатной плате, текстолит нанесен хорошего качества, установка элементов выполнена удовлетворительно. Схема согласования элементов подписана. Блок защиты RJ-11 автономный, защита реализована для центральной жилы.Заземление предусмотрено схемой, но не распаяно.
Электронная плата ИБП IPPON Back Power Pro практически полностью идентична.
Сетевого фильтра нет, защита от скачков напряжения реализована с помощью варистора.
Коммутация обмоток осуществляется реле, максимальный ток переключения на одно реле составляет 7 А при напряжении 270 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 1800 ВА.
Инвертор с четырьмя рабочими транзисторами формирует приближенную синусоидальную волну.Силовые транзисторы размещены на массивном общем радиаторе площадью 120 кв. См. Транзисторы закреплены на радиаторе через термопрокладку и закреплены винтами. Каждый транзистор имеет мощность 100 Вт, рабочее напряжение 30 В и диапазон рабочих температур до 175 ° C.
Блок управления выходным напряжением (АРН) выполнен по схеме автотрансформатора. В ИБП используется трансформатор с электронным сердечником. Производитель трансформатора не установлен.Трансформатор имеет одну ступень автопреобразования, пониженное напряжение 18% и перенапряжение 17%.
Когда напряжение в сети выходит за пределы установленного диапазона, ИБП переключается на питание от батареи, уведомляя об этом пользователя звуковым сигналом. При переключении на батарею ИБП издает звуковой сигнал каждые 10 секунд. Работа ИБП с разряженным до критического уровня аккумулятором сопровождается сигналом каждую 1 секунду. Потребляемая мощность при работе от аккумуляторов, без нагрузки, составила 12 Вт.Тип и качество формируемого сигнала при разных нагрузках хорошо видно на осциллограмме.
Тестируемый ИБП оснащен системой AVR – автоматическим регулятором напряжения, иногда называемым стабилизатором, который позволяет регулировать (увеличивать или уменьшать) входное напряжение, получаемое от сети, без переключения на питание от батареи. Реализация этого модуля различается в зависимости от модели и производителя, в этом случае АРН имеет одну ступень понижения (для нормализации перенапряжения) и одну ступень повышения (для нормализации пониженного напряжения в сети питания).Гистерезис АРН составляет 7-9 В. График ниже иллюстрирует работу АРН.
Судя по результатам тестирования, AVR работает хорошо. ИБП обеспечивает стабилизацию в диапазоне -10% + 11%, что немного превышает требования ГОСТ 13109-97. Эффективный рабочий диапазон АРН составляет 175-265 В. Мы можем рекомендовать производителю увеличить напряжение, при котором работает понижающая ступень, на 10-15 В.
Переключение обмоток трансформатора АРН произошло за 3 мс.Процесс хорошо виден на осциллограмме.
Время перехода на аккумулятор определялось по осциллограмме при нагрузке 100 Вт. Переходный процесс занял 8 мс. Это несколько больше, чем указано, но обычно не критично для подключенного оборудования.
ИБП был протестирован на срок службы батарей при различных уровнях нагрузки. Синтетические испытания проводились на нагрузках резисторов на 1%, 40%, 50%, 60%, 80% и 100% номинала ИБП. Выходное напряжение измерялось цифровым мультиметром.На холостом ходу оно составило 227 В.
Как видите, во всем диапазоне нагрузок ИБП с запасом укладывается в ГОСТ-13109-97 и выдает 211-227 В в зависимости от нагрузки. . ИБП без проблем справляется с номинальной нагрузкой. Температура обмотки трансформатора была зафиксирована на уровне 65 ° C, в то время как температура транзисторов инвертора составляла всего 43 ° C. Сигнал разряда батареи подавался за 60-100 секунд до отключения. Отдельно отметим, что при нагрузке менее 25 Вт ИБП переходит в режим экономии электроэнергии и через 5 минут обесточивает нагрузку.Для решения этой проблемы (отключить режим сохранения) производитель рекомендует обратиться в сервисный центр, либо сделать переделку самостоятельно. Учтите, что переделка требует навыков пайки SMD элементов. Руководство по преобразованию доступно по адресу.
Для тестирования под реальной нагрузкой использовался тестовый компьютер следующей конфигурации:
Всего было собрано 4 варианта конфигурации тестового компьютера:
Интегрированный блок питания SiS Mirage 400 Вт с пассивной PFC: DIVX-SiS
Блок питания ATI X700 400 Вт с пассивной PFC: DIVX-ATI
ATI X700, блок питания 400 Вт с пассивным PFC: 3DM5-ATI
ATI X700, блок питания 550 Вт с активной PFC и автоматическим напряжением: 3DM5-ATI-PFC
На схеме слева направо:
DIVX-SiS – Конфигурация со встроенным видеоадаптером материнской платы.Воспроизвести с жесткого диска HD-фильм Шрек (битрейт видео 1280 × 720 × 24 × 1700 кбит / с, дорожка AC3 384 кбит / с). Загрузка процессора 17-25%.
DIVX-ATI – Воспроизведение с жесткого диска HD-фильма Шрека (битрейт видео 1280 × 720 × 24 × 1700 кбит / с, дорожка AC3 384 кбит / с). Загрузка процессора 17-25%.
3DM5-ATI – Мы запустили тестовый пакет 3Dmark05 v1.1.0, 1024 × 768 в режиме GT1, который должен имитировать работу современной игрушки.
3DM5-ATI-PFC – Конфигурация с блоком питания 550 Вт, активным PFC, автовольтом 127-230 В.Был выполнен тестовый пакет 3Dmark05 v1.1.0, 1024 × 768 в режиме GT1, который должен имитировать работу современной игрушки.
Параметры зарядки аккумулятора являются одним из наиболее важных факторов, влияющих на срок службы аккумулятора, а следовательно, и самого ИБП. Для батареи, используемой в ИБП, производитель рекомендует зарядный ток до 2150 мА. Учитывая важность режима зарядки аккумулятора, было проведено два теста. В первой (желтая линия) ИБП разряжался до 100% нагрузки (500 Вт) перед автоматическим отключением, во второй (красная линия) после разряда до 50% (250 Вт) ИБП последовательно разряжался на более низкую нагрузку до полной разрядки аккумулятора.
Прошло сутки на восстановление 90% заряда после глубокого разряда. Для полной зарядки аккумулятора потребовалось более 30 часов. Ток заряда вначале составлял 350 мА, быстро снижаясь до 280 мА. После 17 часов зарядки он начал уменьшаться, достигнув значения 25 мА через 31 час. Восстановление после интенсивного разряда на номинальной мощности 500 Вт заняло 5 часов. При низком сетевом напряжении эффективность зарядки снижается до двух раз. По результатам измерений схема зарядки удовлетворительна.
Для проверки системы холодного пуска ИБП был подключен к нагрузке без сетевого питания. ИБП запустился при полной номинальной нагрузке 500 Вт в резистивную нагрузку. На осциллограмме отчетливо видно плавное (в пределах 50 мс) выходное напряжение до номинального.
Холодный запуск тестового компьютера прошел хорошо как с активными, так и с пассивными PFC.
Частота переменного тока при работе от батареи составляла 50 Гц во всем диапазоне нагрузок.
Для связи с компьютером ИБП имеет 9-контактный разъем RS-232 и разъем USB типа B.Протокол PnP и стандарт Smart Battery не поддерживаются. После подключения ИБП по USB в диспетчере устройств появились HID устройства.
Связь с ИБП возможна с помощью прилагаемого программного обеспечения. Мы протестировали как прилагаемое программное обеспечение WinPower2004, так и предлагаемое для загрузки на веб-сайте производителя программного обеспечения IPPON MONITOR. В обоих случаях никаких проблем не наблюдалось, ИБП был обнаружен и отображен корректно.
Тестируемое устройство представляет собой бюджетный ИБП как по схеме, так и по конструкции.Существенным недостатком является необходимость обращения в сервисный центр при необходимости замены аккумулятора и отключения режима энергосбережения при работе с маломощной нагрузкой.
Преимущества:
Стабильность выходного напряжения во всем диапазоне нагрузок
Полный комплект
Гарантия 2 года, включая аккумулятор
Низкий уровень шума
недостатки :
Выбираемый пользователем режим энергосбережения
Аккумулятор заменяется в сервисном центре.
Нет поддержки Smart Battery
Перегрев корпуса в области силового трансформатора
Источники бесперебойного питания Opti-UPS
Перед тем, как пойти в магазин за новым ИБП / ИБП (источник бесперебойного питания), вспомните, для чего он нужен.
Вы можете выбрать несколько основных назначений ИБП, связанных с наиболее частыми проблемами питания в наших электрических сетях:
Исчезновение напряжения.
Электромагнитные и высокочастотные помехи.
Скачки напряжения.
Повышающее напряжение.
Низкое напряжение.
Исходя из этого, выбирая ИБП, мы будем ориентироваться на конкретную проблему.
В свою очередь сами источники бесперебойного питания делятся на три наиболее распространенные категории:
OFF-LINE UPS – не стабилизируют напряжение; Амплитуда и частота на выходе такие же, как на входе. В нормальном режиме ИБП фильтрует переменное напряжение Пассивные фильтры и при его падении или повышении относительно определенного уровня переходят на батареи, работают от батарей очень небольшое количество времени и отключают нагрузку.Основное применение – защита некритической нагрузки от отключения напряжения в зонах со стабильным напряжением без серьезных помех. Отличительные особенности ИБП OFF-LINE – это небольшие габариты, простая конструкция и относительно небольшая цена.
Линейно-интерактивный ИБП – ИБП стабилизирует скачок переменного напряжения с помощью автотрансформатора (бустера). Например, при 220 В на входе дают 220 В на выходе, при 210 В на входе – 210 В на выходе, при понижении до 200 В «набрасываются» 20 В и получают 220 В.Во время работы в нормальном режиме ИБП не регулирует частоту. В ИБП есть пассивные фильтры, а в штатном режиме – они фильтруют им переменное напряжение. При пропадании напряжения ИБП, оснащенный дополнительными батареями, может поддерживать нагрузку до полутора часов. Этот класс широко применяется для рабочих станций и небольших серверов. Линейно-интерактивный ИБП отличается привлекательным внешним видом, небольшими габаритами, но, соответственно, более высокой ценой по сравнению с ИБП OFF-LINE.
ON-LINE UPS – источник бесперебойного питания с двойным преобразованием.Защищает нагрузку практически от всех сетевых проблем. Преобразует 100% поступающее в него напряжение переменного тока в постоянное, а затем выполняет обратное преобразование. При первом преобразовании из очень плохого внешнего переменного напряжения можно получить стабильное постоянное напряжение, на выходе ИБП всегда образуется синусоида заданного качества. Этот класс не распространяется на это значение как время перехода на работу от батареек. Все это делает его самым дорогим из всех ИБП.
Power Factor – комплексный показатель, характеризующий линейные и нелинейные искажения формы тока и напряжения в блоке питания из-за влияния нагрузки (например, ИБП).Он рассчитывается как отношение потребляемой нагрузки активной мощности к полной.
В нашем обзоре мы рассмотрим работу линейного интерактивного ИБП на примере Enhanced Series 1000C от Opti-UPS. На наш взгляд, обозначенный ИБП – типичная модель своего класса.
ИБП OPTI-UPS ES1000C
Ниже представлена таблица с техническими характеристиками модели ES1000C, которые заявлены производителем.
Отметим, что при потреблении энергии, потребляемой от сети, он может выдавать выходную мощность 700 Вт, в то время как многие производители ИБП с такими же показателями энергопотребления имеют редуктор меньшей мощности, а мощность потребителю составляет 500-600. W.Отсюда вы можете узнать коэффициент мощности нашего ИБП – он составляет 0,7.
Итак, производитель гарантирует нам минимальное время реакции на переключение на работу от батареек и отличное время автономной работы от батареек. В коробке с ИБП ES1000C мы обнаружили следующее:
1.IBP OPTI-UPS ES1000C.
2. Интерфейсный кабель RS232.
3. Кабельный модем RJ-11.
4. Настоящий ИБП.
5. Нагрузка для подключения нагрузки.
6. Инструкция на русском языке.
7. Компакт-диск с программным обеспечением на русском языке.
Можно сказать, стандартная комплектация для устройств данного типа.
Дизайн устройства выглядит привлекательно – строго, но со вкусом. На передней панели расположены светодиодные индикаторы состояния IPS и кнопка включения / выключения. Смело можем сказать все лишнее.
ИБП OPTI-UPS ES1000C – Передняя панель
Задняя панель заполнена восемью разъемами для подключения нагрузки и одним разъемом для питания самого ИБП. Здесь находится интерфейсный порт для управления ИБП RS232, порты защиты данных RJ-11 и RJ-45, а также механический предохранитель для защиты ИБП от перегрузок.
OPTI-UPS ES1000C – вид сзади
OPTI-UPS ES1000C Испытания ИБП
Испытания проводились на оборудовании следующей конфигурации: ЭЛТ-монитор
с диагональю 1,19 дюйма.
2. Системный блок.
3. Колонка.
Сразу отметим, что тест проводился в условиях нелинейной нагрузки – на наш взгляд, такое использование ИБП действительно близко к реальному. Все результаты близки к рабочим, а не к техническим.
Для сравнительного представления энергопотребления всеми этими устройствами ниже были отображены усредненные значения энергопотребления наиболее часто используемых компонентов ПК и серверов.
Мы думаем, что каждый может легко выбрать необходимые параметры энергопотребления своего ПК.
Программное обеспечение этой модели построено таким образом, чтобы даже неопытный пользователь мог понять и настроить ИБП для его конкретного рабочего профиля. Об этом свидетельствует фото рабочего окна. программное обеспечение.
В журнал всех событий записывается, после чего пользователю выдается сообщение. Как правило, стандартные функции. Правда есть не совсем обычный
PowerDevice Manager.
Возможности фильтрации переменного тока, поступающие от сети общего пользования, реализованы на достойном уровне – об этом свидетельствуют показания осциллографа.
Возможность фильтрации переменного тока, идущего из публичной сети, реализована на достойном уровне – об этом свидетельствуют показания осциллографа.
Синусоида переменного тока, отображаемая на осциллографе, имеет незначительные отклонения от идеальной формы. Небольшой угол прорывается при снижении из положительной зоны.
При работе от аккумуляторных батарей генерируется переменный ток. Имеет такую же частоту 50 Гц, как и при работе от общей сети.
При работе от батарей генерируемый переменный ток имеет ту же частоту 50 Гц, что и при работе от общей сети
Кстати, вместо заявленных производителем 45 минут автономной работы рабочей станции от батарей тестовый ПК проработал 30 минут. Но к минусу это отнести нельзя, так как ПК в тестовом режиме активно использовался, а значит, увеличилось энергопотребление. А вот время восстановления разряженных аккумуляторов до 90% от номинальной, напротив, все совпадает с заявленным производителем временем работы ИБП и составляет 4 часа с небольшим.Напомним еще раз, что многое зависит от потребления и активности использования ПК. Мы не забудем конечное использование ИБП, то есть правильную доработку рабочей станции или сервера при отключении питания от сети общего пользования и подавление помех, скачков напряжения, а не во время работы. Хотя это важный параметр ИБП. Источник бесперебойного питания
, или как в простонародье его называют Yups (Back UPS), по сути является увеличением преобразователя и зарядного устройства в одном случае.Устройство очень полезно, особенно для владельцев ПК. Устройство может автономно питать компьютер, если по какой-то причине внезапно отключили электричество. К сожалению, встроенный аккумулятор не позволяет долго питать компьютер, так как его емкость ограничена 7 амперами (в некоторых мощных моделях есть АКБ на 15-20А). Перейдем к самому аккумулятору.
В источниках бесперебойного питания используется закрытая гелиевая или кислотная батарея. Встроенный аккумулятор обычно рассчитан на емкость от 7 до 8 ампер / час, напряжение – 12 вольт.Аккумулятор полностью герметичен, что позволяет использовать устройство в любых условиях. Помимо батареи, внутри можно увидеть огромный трансформатор, в данном случае 400-500 Вт. Трансформатор работает в двух режимах –
1) как повышающий трансформатор для преобразователя напряжения.
2) как понижающий сетевой трансформатор для зарядки встроенного аккумулятора.
При работе в нормальном режиме нагрузка питается от фильтрованного сетевого напряжения. Фильтры используются для подавления электромагнитных помех и помех во входных цепях.Если входное напряжение становится ниже или выше установленного значения или вообще исчезает, включается инвертор, который в нормальном режиме находится в отключенном состоянии. Преобразуя постоянное напряжение батареи в переменное, инвертор питается от нагрузки от батарей. BACK ИБП класса OFF-LINE не экономично эксплуатируется в электрических сетях с частыми и значительными отклонениями напряжения от номинального значения, так как частый переход на работу от аккумуляторов сокращает срок эксплуатации последних. Мощность, производимая производителями Back-UPS, находится в диапазоне 250-1200 ВА.Подтверждение напряжения Back UPS довольно сложное. Вы можете скачать большую коллекцию концептуальных схем, а ниже – несколько уменьшенных копий – щелкните, чтобы увеличить.
Здесь можно найти специальный контроллер, который отвечает за правильную работу Устройства. Контроллер активирует реле при пропадании сетевого напряжения, и если источник бесперебойного питания включен, он будет работать как преобразователь напряжения. Если напряжение в сети снова появится, контроллер отключает преобразователь и устройство превращается в зарядное устройство.Емкости встроенного аккумулятора может хватить на 10 – 30 минут, если, конечно, устройство питает компьютер. Подробнее о работе и назначении бесперебойных узлов можно прочитать в.
Back UPS можно использовать в качестве резервного источника питания, как правило, рекомендуется иметь в каждом доме бесперебойный режим. Если бесперебойный IP рассчитан на бытовые нужды, то желательно с платы упасть сигнализация, она напоминает, что устройство работает как преобразователь, делает напоминание на пике каждые 5 секунд, и это его беспокоит.На выходе преобразователя чистые 210-240 вольт 50 герц, но что касается формы импульсов, то чистой синусоиды явно нет. Back Ups может питать любую бытовую технику, в том числе и активную, если, конечно, мощность устройства позволяет это.
Удивило полное отсутствие информации о таких распространенных устройствах, как источники бесперебойного питания. Прорываем информационную блокаду и приступаем к публикации материалов по их устройству и ремонту. Из статьи вы получите общее представление о существующих типах непрерывно и более подробно на уровне концепции – о наиболее распространенных моделях Smart-UPS.
Надежность компьютеров во многом определяется качеством электрической сети. Последствиями перебоев в подаче электроэнергии, такими как прыжки, подъемы, наклейки и потеря напряжения, могут быть блокировка клавиатуры, потеря данных, повреждение системной платы и т. Д. Для защиты дорогостоящих компьютеров от проблем, связанных с сетью питания, используйте источники бесперебойного питания (ИБП). . ИБП позволяет избавиться от проблем, связанных с плохим качеством электроэнергии или ее временным отсутствием, но не является долгосрочным альтернативным источником питания в качестве генератора.
По данным Экспертно-аналитического центра «СК Пресс», в 2000 г. продажи ИБП на российском рынке составили 582 тыс. Шт. Если сравнить эти оценки с данными о продажах компьютеров (1,78 миллиона штук), то окажется, что в 2000 году каждый третий приобретенный компьютер был оборудован индивидуальным ИБП.
Подавляющую часть российского рынка пенополистирола составляет продукция шести компаний: APC, Chloride, Invensys, IMV, Liebert, Powercom. Продукция APC в этом году сохраняет лидирующие позиции на российском рынке ИБП.
ИБП делится на три основных класса: автономные (или резервные), линейно-интерактивные и интерактивные. Эти устройства имеют различную конструкцию и характеристики.
Рис. 1. Структурная схема ИБП класса OFF-LINE
Блок-схема ИБП класса OFF-LINE показана на рис. 1. При работе в нормальном режиме нагрузка питается от фильтрованного напряжения электросети. Для подавления электромагнитных и радиочастотных помех во входных цепях на металлооксидных варисторах используются фильтры EMI / RFI Noise.Если входное напряжение становится ниже или выше установленного значения или вообще исчезает, включается инвертор, который в нормальном режиме находится в отключенном состоянии. Преобразуя постоянное напряжение батареи в переменное, инвертор питается от нагрузки от батарей. Форма его выходного напряжения – прямоугольные импульсы положительной и отрицательной полярности с амплитудой 300 В и частотой 50 Гц. ИБП класса OFF-LINE неэкономично эксплуатируются в электрических сетях с частыми и значительными отклонениями напряжения от номинального значения, так как частый переход на автономную работу сокращает срок их службы.Мощность класса ARS IPP модели Back-UPS класса OFF-LINE находится в диапазоне 250 … 1250 ВА, а модели Back-Ups Pro – 2S0 … 1400 ВА.
Рис. 2. Блок-схема ИБП класса Line-Interactive
Блок-схема ИБП класса
Line-interactive показана на рис. 2. Как и ИБП класса OFF-LINE, они передают переменное напряжение электросети на нагрузку, поглощая относительно небольшие всплески напряжения и сглаживая помехи. Входные цепи используют фильтр EMI / RFI Noise на металлооксидных варисторах для подавления электромагнитных и радиочастотных помех.Если в электросети произошла авария, ИБП синхронно, без потери фазы колебаний, включает инвертор для питания нагрузки от батарей, а синусоидальная форма выходного напряжения достигается за счет фильтрации ШИМ-колебаний. В схеме используется специальный инвертор для подзарядки аккумулятора, который работает и при скачках напряжения. Номенклатура АКБ без подключения АКБ расширена за счет использования автотрансформаторных входных цепей ИБП с переключаемой обмоткой. Переход на питание от АКБ происходит при выходе напряжения электросети за границы диапазона.Мощность линейно-интерактивной модели Smart-UPS производства ARS UPS составляет 250 … 5000 ВА.
Рис. 3. Блок-схема ИБП класса ON-LINE
Блок-схема ИБП класса ON-LINE показана на рис. 3. Эти ИБП преобразуют переменное входное напряжение в постоянное, которое затем с помощью инвертора PWM снова преобразуется в переменные со стабильными параметрами. Поскольку нагрузка всегда питает инвертор, то нет необходимости переключаться с внешней сети на инвертор, а время переключения равно нулю.Благодаря инерционному звену постоянного тока, которым является аккумулятор, он изолирует нагрузку от сетевых аномалий и формирует очень стабильное выходное напряжение. Даже при больших отклонениях входного напряжения ИБП продолжает питать нагрузку чистым синусоидальным напряжением с отклонением не более + 5% от номинального значения, установленного пользователем. ИБП on-line класса ARS фирмы ARS имеют следующую выходную мощность: модели ИБП Matrix – 3000 и 5000 ВА, модели Symmetra Power Array – 8000, 12000 и 16000 ВА.
В моделях Back-UPS микропроцессор не используется, а в моделях Back-Ups Pro, Smart-UPS, Smart / VS, Matrix и Symmetna используются микропроцессоры.
Наибольшее распространение получили
Устройства: Back-ups, Back-Ups Pro, Smart-UPS, Smart-UPS / VS.
Такие устройства, как Matrix и Symmetna, используются в основном в банковских системах.
В данной статье рассмотрим устройство и схему моделей SMART-UPS 450VA … 700VA, используемых для питания персональных компьютеров (ПК) и серверов. Их технические характеристики приведены в таблице. один.
Таблица 1. Технические характеристики SMART-UPS моделей ARS
Модель 450ВА. 620ВА. 700 ВА. 1400ВА.
Допустимое входное напряжение, дюйм 0 … 320
Входное напряжение при работе от сети *, в 165 … 283
Выходное напряжение *, дюйм 208 … 253
Защита входной цепи от перегрузки Возвратный автоматический выключатель Возвратный
Диапазон частот при работе от сети, Гц 47…63
Время включения аккумулятора, мс 4
Максимальная мощность в нагрузке, ВА (Вт) 450 (280) 620 (390) 700 (450) 1400 (950)
Выходное напряжение при работе от АКБ, в 230
Частота при работе от АКБ, Гц 50 ± 0,1.
Форма сигнала при работе от АКБ Синусоида
Защита выходной цепи от перегрузки Защита от перегрузки и короткого замыкания, отключение при перегрузке с фиксацией
Тип батареи Свинец герметичный, ремонтопригодный
Количество батарей x напряжение, дюйм, 2 х 12. 2 х 6. 2 х 12. 2 х 12.
Емкость АКБ, Ач 4,5 10 7 17
Срок службы батареи, лет 3 … 5
Время полной зарядки, кл. 2 … 5
Размеры ИБП (высота x ширина x длина) см. 16,8×11,9×36,8 15,8×13,7×35,8 21,6x17x43,9
Масса нетто (брутто), кг 7,30 (9,12) 10,53 (12,34) 13,1 (14,5) 24,1 (26,1)
* Настраивается пользователем с помощью программного обеспечения POWERCHUTE.
ИБП
Smart-UPS 450 ВА … 700 ВА и SMART-UPS 1000 ВА … 1400 ВА имеют одинаковую электрическую схему и отличаются емкостью батарей, количеством выходных транзисторов в инверторе, мощностью силового трансформатора и габаритами. .
Учитывать параметры, характеризующие качество электроэнергии, а также терминологию и обозначения.
Проблемы с питанием можно выразить как:
полное отсутствие входного напряжения – отключение питания;
временное отсутствие или сильное падение напряжения из-за включения в сеть мощной нагрузки (электродвигатель, лифт и т. Д.)) – SAG или BrownOUT;
мгновенное и очень мощное повышение напряжения, как при ударе молнии – Spike;
периодическое повышение напряжения на долю секунды, вызвавшее, как правило, изменение нагрузки в сети – ПЕРЕПАД.
В России сбои, исчезновения и скачки напряжений как вверх, так и вниз составляют примерно 95% отклонений от нормы, остальное – шумы, импульсные помехи (иглы), высокочастотные излучения.
В качестве единиц измерения мощности используются вольт-амперы (ВА, ВА) и ватты (Вт, Вт).Они различаются коэффициентом мощности PF (POWER FACTOR):
Коэффициент мощности компьютерной техники 0,6 … 0,7. Число в обозначении моделей ИБП ARS означает максимальную мощность в ВА. Например, модель Smart-UPS 600 ВА имеет мощность 400 Вт, а модель 900 ВА – 630 Вт.
Блок-схема моделей SMART-UPS и Smart-UPS / VS показана на рис. 4. Напряжение сети поступает на входной фильтр EM / RFI, который служит для подавления помех от источника питания.При номинальном напряжении питания включены реле RY5, RY4, RY3 (контакты 1, 3), Ry2 (контакты 1, 3), Ry1, и входное напряжение проходит в нагрузку. Реле RY3 и RY2 используются для режима регулировки выходного напряжения повышения / подстройки. Например, если напряжение в сети увеличилось и перегрузило допустимый предел, реле RY3 и RY2 подключаются к дополнительной обмотке W1 последовательно от основного W2. Автотрансформатор формы с коэффициентом трансформации
К = w2 / (w2 + w1)
На
меньше одиночного, и выходное напряжение падает.В случае снижения напряжения в сети дополнительная обмотка W1 меняет местами контакты реле RY3 и RY2. Коэффициент трансформации
К = W2 / (W2 – W1)
становится больше единиц, а выходное напряжение повышается. Диапазон регулировки составляет ± 12%, величина гистерезиса выбирается программой Power Chute.
При пропадании напряжения на входе реле RY2 … RY5 выключается, включается мощный инвертор ШИМ, питающийся от аккумулятора, а нагрузка – синусоидальным напряжением 230 В, 50 Гц.
Мультипитательный фильтр помех источника питания состоит из варисторов МВ1, МВ3, МВ4, дросселя L1, конденсаторов С14 … С16 (рис. 5). Трансформатор Ст1 анализирует высокочастотные составляющие сетевого напряжения. Трансформатор CT2 является датчиком тока нагрузки. Сигналы с этих датчиков, а также с датчика температуры RTh2 поступают на аналого-цифровой преобразователь IC10 (ADC0838) (рис. 6).
Трансформатор T1 – датчик входного напряжения. Команда на включение устройства (AC-OK) поступает от 2-х уровневого компаратора IC7 на базу Q6.Трансформатор T2 – датчик выходного напряжения для режима SMART Trim / Boost. С выводов 23 и 24 процессора IC1 2 (рис. 6) сигналы BOOST и TRIM поступают на базу транзисторов Q43 и Q49 для переключения реле RY3 и RY2 соответственно.
Сигнал фазовой синхронизации (PHAS-REF) с выхода 5 трансформатора T1 поступает на базу транзистора Q41, а с его коллектора – на выход 14 процессора IC12 (рис. 6).
Модель Smart-UPS использует микропроцессор IC12 (S87C654), который:
контролирует наличие напряжения в электросети.Если он пропадает, микропроцессор подключает мощный инвертор, работающий от аккумулятора;
включает звуковой сигнал для уведомления пользователя о проблемах с питанием;
обеспечивает безопасное автоматическое закрытие операционной системы (NetWare, Windows NT, OS / 2, SCOUNIX и UNIX Ware, Windows 95/98) при сохранении данных через двунаправленный коммутационный порт при наличии установленной программы Power Chute Plus;
автоматически регулирует падение (режим SMART BOOST) и превышение (режим Smart Trim) напряжения электросети, доводя выходное напряжение до безопасного уровня без перехода на работу от аккумулятора;
контролирует заряд аккумулятора, проверяет его реальную нагрузку и защищает от перезарядки, обеспечивая непрерывную зарядку;
обеспечивает режим замены батареи без отключения питания;
проводит самотестирование (каждые две недели или по нажатию кнопки POWER) и выдает предупреждение о необходимости замены батареи;
указывает уровень подзарядки АКБ, напряжение в сети, нагрузку ИБП (количество подключенного к ИБП оборудования), режим питания от АКБ и необходимость ее замены.
В микросхеме памяти EEPROM IC13 хранятся заводские настройки, а также откалиброванные установки частоты, сигналов выходного напряжения, границ перехода, напряжения заряда аккумулятора.
Цифро-аналоговый преобразователь IC15 (DAC-08CN) генерирует на выходе 2 опорных синусоидальных сигнала, которые используются в качестве поддержки для IC17 (ARS2010).
Сигнал ШИМ формируется IC14 (ARS2020) вместе с IC17. Мощные полевые транзисторы Q9 … Q14, Q19 … Q24 образуют мостовой инвертор.Во время положительной полуволны ШИМ-сигнала Q12 … Q14 и Q22 … Q24, A Q19 … Q21 и Q9 … Q11 замкнуты. Во время отрицательной полуволны Q19 … Q21 и Q9 … Q11, A Q12 … Q24 и Q22 … Q24 закрыты. Транзисторы q27 … Q30, Q32, Q33, Q35, Q36 образуют двухтактные драйверы, образующие мощные полевые транзисторы с большим входным контейнером. Нагрузкой инвертора является обмотка трансформатора, она подключается проводами W5 (желтый) и W6 (черный). На вторичной обмотке трансформатора формируется синусоидальное напряжение 230 В, 50 Гц для питания подключенного оборудования.
Работа инвертора в «реверсивном» режиме используется для зарядки аккумулятора пульсирующим током при нормальной работе ИБП.
ИБП имеет встроенный слот SNMP, который позволяет подключать дополнительные платы для расширения возможностей ИБП:
pOWER NET SNMP-адаптер, поддерживающий прямое подключение к серверу в случае аварийного закрытия системы;
Расширитель интерфейса
uPS, обеспечивающий управление тремя серверами;
call-UPS устройство дистанционного управления, обеспечивающее удаленный доступ через модем.
ИБП имеет несколько напряжений, необходимых для нормальной работы устройства: 24 В, 12 В, 5 В и -8 В. Для проверки можно использовать таблицу. 2. Измерьте сопротивление с выводов микросхемы на общем проводе при выключенном ИБП и разряженном конденсаторе С22. Типичные неисправности ИБП Smart-UPS 450 … 700 ВА и способы устранения приведены в таблице. 3.
Таблица 3. Типичные неисправности ИБП Smart-UPS 450 ВА … 700 ВА
..
Краткое описание Дефект Возможная причина Метод поиска и устранения неисправности
ИБП не включается Батареи не подключены Подключите батареи
Плохая или неисправная аккумуляторная батарея, маленький ее контейнер Заменить аккумулятор.Емкость заряженного аккумулятора можно проверить с помощью лампы дальнего света от автомобиля (12 В, 150 Вт)
Полевые транзисторы мощного полевого инвертора В этом случае нет напряжения на выводах батареи, подключенной к плате ИБП. Проверить омметр и заменить транзисторы. Проверить резисторы в цепях их жалюзи. Заменить IC16
Гибкий кабель для подключения дисплея Эта неисправность может быть вызвана замыканием выводов гибкого кабеля на шасси ИБП.Замените гибкий кабель, соединяющий дисплей с основной платой ИБП. Проверить установку предохранителя F3 и транзистора Q5
Кнопка включения в продаже Заменить кнопку SW2
ИБП включается только от АКБ Установлен предохранитель Заменить F3. Проверяем исправность транзисторов Q5 и Q6
ИБП не запускается. Индикатор замены батареи светится Если аккум рабочий, значит ИБП некорректно отрабатывает программу Сделайте калибровку напряжения АКБ фирменной программой от ARS
ИБП не включается в линии Обрыв сетевого кабеля или нарушение контакта Подсоедините сетевой кабель.Проверь моб плаг-машины. Проверьте подключение шнура горячей нейтрали
Плата элементов холодной пайки Проверить исправность и качество пачек элементов L1, L2 и особенно Т1
Неисправные варисторы Проверить или заменить варисторы MV1 … MV4
При включении ИБП нагрузка разряжается Неисправен датчик напряжения Т1 Заменить T1. Проверить исправность предметов: D18… D20, C63 и C10
Мигают индикаторы дисплея Конденсатор пониженный конденсатор С17 Заменить конденсатор C17.
Конденсаторы вероятной утечки Заменить C44 или C52
Неисправные контакты реле или элементы платы Заменить реле. Заменить IC3 и D20. Диод Д20 лучше заменить на 1Н4937
Перегрузка ИБП Мощность подключенного оборудования превышает номинальную Уменьшить нагрузку
Неисправен трансформатор Т2. Заменить Т2.
Неисправен датчик тока ST1 Заменить st1. Сопротивление более 4 Ом свидетельствует о неисправности датчика тока
Неисправен IC15 Заменить IC15. Проверить напряжение -8 В и 5 В. Проверить и при необходимости заменить: IC12, IC8, IC17, IC14 и инвертор мощных полевых транзисторов. Проверить обмотку силового трансформатора
Аккумулятор не заряжается Программа ИБП работает некорректно. Откалибруйте напряжение батареи фирменной программой от ARS. Проверьте константы 4, 5, 6, 0. Константа 0 важна для каждой модели ИБП. Постоянную проверку делать после замены АКБ
Схема зарядки аккумулятора Заменить IC14. Проверить напряжение 8 на выходе. 9 IC14, если нет, замените C88 или IC17
Неисправный аккумулятор Заменить аккумулятор. Его мощность можно проверить по плафону от автомобиля (12 В, 150 Вт)
Неисправен микропроцессор IC12 Заменить IC12.
При включении ИБП не запускается нажимаем Неисправна схема разряда Проверить установку и заменить неисправные детали: IC11, IC15, Q51 … Q53, R115, C77
Индикаторы дефекта Неисправность схемы индикации Проверить и заменить неисправные Q57 … Q60 на плате индикатора
ИБП не работает в режиме ON-LINE Дефект элементов платы Заменить Q56. Проверить исправность предметов: Q55, Q54, IC12.Неисправен IC13, иначе его придется перепрограммировать. Программу можно брать с хорошим ИБП
Когда вы идете на работу от батареи, ИБП выключается и самопроизвольно включается Пробивается транзистор Q3. Заменить транзистор Q3.
Во второй части статьи будет рассмотрен ИБП on-line,
Устройство ИБП класса OFF-LINE
ИБП автономного класса ARS включает модели Back-UPS.ИБП этого класса имеют низкую стоимость и предназначены для защиты персональных компьютеров, рабочих станций, сетевого оборудования, торговых и кассовых терминалов. Мощность выпускаемых дублирующих моделей от 250 до 1250 ВА. Основные технические данные наиболее распространенных моделей ИБП представлены в таблице. 3.
Таблица 3. Основные технические данные ИБП класса Back-UPS
Модель BK250I. BK400I. Bk600i.
Номинальное входное напряжение, дюйм 220 … 240
Номинальная частота сети, Гц 50
Энергия поглощенных выбросов, Дж 320
Пиковые текущие выбросы и 6500
Пропущены в нормальном режиме выбросы напряжения по тесту IEEE 587 Cat. А 6кВА,%
Напряжение переключения, в 166..196
Выходное напряжение при работе от аккумуляторов, в 225 ± 5%
Выходная частота при работе от аккумуляторов, Гц 50 ± 3%
Максимальная мощность, ВА (Вт) 250 (170) 400 (250) 600 (400)
Коэффициент мощности 0,5. ..1,0
Пик-фактор
Номинальное время переключения, мс 5
Количество батарей x напряжение, в 2×6 1×12 2×6
Емкость аккумуляторов, Ач 4 7 10
Время зарядки 90% после разряда до 50%, час 6 7 10
Акустический шум на расстоянии 91 см от прибора, дБ
Время работы ИБП на полной мощности, не менее > 5
Максимальные размеры (в x x x г), мм 168x119x361
Масса, кг 5,4 9,5 11,3
Индекс «I» (международный) в названиях моделей ИБП означает, что модели рассчитаны на входное напряжение 230 В, в устройствах установлены герметичные бессвинцовые аккумуляторы со сроком службы 3… 5 лет согласно EURO BAT. Все модели оснащены фильтрами-ограничителями, подавляющими скачками и высокочастотными помехами сетевого напряжения. На устройства подаются соответствующие звуковые сигналы при пропадании входного напряжения, разрядке аккумуляторов и перегрузке. Пороговое значение сетевого напряжения, ниже которого ИБП переходит на работу от аккумуляторов, устанавливается переключателями на задней панели устройства. Модели BK400i и BK600i имеют интерфейсный порт, подключенный к компьютеру или серверу для автоматической системы самозакрывания, тестовый переключатель и переключатель звукового сигнала.
BACK-UPS 250i, 400i и 600i показан на рис. 8. Сетевое напряжение поступает на входной многоступенчатый фильтр через автоматический выключатель. Автоматический выключатель выполнен в виде автоматического выключателя на задней панели ИБП. В случае значительной перегрузки отключает устройство от сети, при этом контактный выключатель нажат вверх. Для включения ИБП после перегрузки контактную стойку переключателя необходимо вернуть в исходное положение. LC-перемычки и металлооксидные варисторы используются во входном ограничителе-ограничителе и радиопомехах.При работе в штатном режиме контакты 3 и 5 реле RY1 замыкаются, и ИБП передает напряжение электросети, фильтруя высокочастотные помехи. Зарядный ток идет непрерывно, пока в сети не появится напряжение. Если входное напряжение падает ниже установленного значения или пропадает вовсе, а также если оно сильно укоренилось, замыкаются контакты 3 и 4 реле, и ИБП переходит на работу от инвертора, который преобразует постоянное напряжение батареи в переменное. Время переключения составляет около 5 мс, что вполне приемлемо для блоков питания современных импульсных компьютеров.Выходной сигнал на нагрузку представляет собой прямоугольные импульсы положительной и отрицательной полярности с частотой 50 Гц, длительностью 5 мс, амплитудой 300 В, эффективным напряжением 225 В. На холостом ходу длительность импульса уменьшается, а длительность импульса уменьшается. эффективное выходное напряжение падает до 208 В. В отличие от моделей SMART -UPS, в резервных копиях нет микропроцессора, для управления устройством используются компараторы и логические микросхемы.
Концепция ИБП BACK-UPS 250i, 400i и 600i и 600i почти полностью показана на рис.9 … 11. Многомощный фильтр подавления питания состоит из варисторов MOV2, MOV5, дросселей L1 и L2, конденсаторов C38 и C40 (рис. 9). Трансформатор Т1 (рис. 10) является датчиком входного напряжения. Его выходное напряжение используется для зарядки аккумуляторов (в этой цепочке D4 … D8, IC1, R9 … R11, C3 и VR1) и анализа сетевого напряжения.
Если он пропадает, то схема на элементах IC2 … IC4 и IC7 подключает мощный инвертор, работающий от батареи. Инвертор команд ACFAIL генерируется микросхемами IC3 и IC4.Схема, состоящая из компаратора IC4 (выводы 6, 7, 1) и электронного ключа IC6 (выводы 10, 11, 12) разрешает работу инвертора по лог-сигналу. «1» входящие выводы 1 и 13 IC2.
Делитель, состоящий из резисторов R55, R122, R1 23 и переключателя SW1 (выводы 2, 7 и 3, 6), расположенного на задней стороне ИБП, определяет сетевое напряжение, ниже которого ИБП переключается на питание от батареи. Заводская установка этого напряжения составляет 196 В. В областях, характеризующихся частыми колебаниями сетевого напряжения, приводящими к частым переключениям ИБП на питание от батареи, пороговое напряжение должно быть установлено на более низком уровне.Точная регулировка порогового напряжения осуществляется резистором VR2.
При работе от АКБ микросхема IC7 формирует импульсы возбуждения инвертора Pushpl1 и PushPl2. В одном плече инвертора установлены мощные полевые транзисторы Q4 … Q6 и Q36, в другом -Q1 … Q3 и Q37. Своими коллекторами транзисторы загружаются на выходной трансформатор. На вторичной обмотке выходного трансформатора формируется импульсное напряжение с эффективным значением 225 В и частотой 50 Гц, которое используется для питания оборудования, подключенного к ИБП.Длительность импульса регулируется резистором VR3, а частота – резистором VR4 (рис. 10). Включение и выключение инвертора синхронизируется с напряжением сети цепью на элементах IC3 (выводы 3 … 6), IC6 (выводы 3 … 5, 6, 8, 9) и IC5 (выводы 1. .. 3 и 11 … 13). Схема на элементах SW1 (выводы 1 и 8), IC5 (выводы 4 … V и 8 … 10), IC2 (выводы 8 … 10), IC3 (выводы 1 и 2), IC10 (выводы 12 и 13), D30, D31, D18, Q9, BZ1 (рис.11) включает звуковой сигнал, предупреждающий пользователя о проблемах с питанием. Во время работы от батареи ИБП каждые 5 ° C издает одиночный звуковой сигнал, указывающий на необходимость сохранения пользовательских файлов, поскольку емкость батареи ограничена. При работе от аккумулятора ИБП контролирует его емкость и в течение определенного времени до его разряда подает непрерывный звуковой сигнал. Если выходы переключателей 4 и 5 разомкнуты, то это время составляет 2 минуты, если замкнуты – 5 минут. Чтобы отключить звуковой сигнал, нужно замкнуть выводы 1 и 8 переключателя SW1.
Все модели BACK-UPS, за исключением BK250i, имеют двунаправленный коммуникационный порт для связи с ПК. Программное обеспечение Power Chute Plus позволяет компьютеру выполнять как текущий контроль ИБП, так и безопасное автоматическое закрытие операционной системы (Novell, NetWare, Windows NT, IBM OS / 2, LAN Server, Scounix и Unixware, Windows 95/98), сохранение пользовательских файлов. На рис. 11 Этот порт обозначен как J14. Назначение его выводов: 1 – Выключение ИБП. ИБП выключается, если на этом выходе появляется журнал.«1» на 0,5 с.
2 – ОТКАЗ ПЕРЕМЕННОГО ТОКА. При переходе на питание от батарей ИБП формирует журнал на этом выходе. “один”.
3 – SS AC FAIL. При переключении на питание от батарей ИБП формирует журнал на этом выходе. «0». Выход из открытого коллектора.
4, 9 – ДБ-9 Земля. Общий провод для входных / выходных сигналов. Вывод имеет сопротивление 20 Ом относительно общего провода ИБП.
5 – Низкий заряд батареи SS. В случае разрядки Батареи ИБП формирует журнал на этом выходе.«0». Выход из открытого коллектора.
6 – AC FAIL OS при переключении на питание от батарей ИБП, формирует журнал на этом выходе. “один”. Выход из открытого коллектора.
7, 8 – не подключен.
Выходы с открытым коллектором можно подключать по схемам TTL. Их нагрузочная способность до 50 мА, 40 В. Если необходимо подключить реле, то обмотка должна быть закрыта диодом.
Обычный “нулевой модем” кабель для связи с этим портом не подходит, соответствующий интерфейсный кабель RS-232 с 9-контактным разъемом идет в комплекте с ПО.
Калибровка и ремонт ИБП
Установка частоты выходного напряжения
Чтобы установить частоту выходного напряжения, подключите к выходу осциллограф или частотомер. Включите ИБП в батарейный режим. Измерение частоты на выходе ИБП, регулировка резистора VR4 на установку 50 ± 0,6 Гц.
Установка значения выходного напряжения
Включите ИБП в режим работы от батарей без нагрузки. Подключите к выходу вольтметра ИБП, чтобы измерить действующее значение напряжения.Регулировка резистора VR3 для установки напряжения на выходе ИБП 208 ± 2 В.
Установка порогового напряжения
Переключатели 2 и 3, расположенные на задней стороне ИБП, установлены в положение ВЫКЛ. Подключите ИБП к трансформатору типа LATR с плавной регулировкой выходного напряжения. На выходе лазера установите напряжение 196. В. Поверните резистор VR2 против часовой стрелки до упора, затем медленно поверните резистор VR2 по часовой стрелке, пока ИБП не перейдет на питание от батареи.
Установка напряжения заряда
Установить на входе ИБП напряжение 230 В. Отсоединить красный провод идущий к плюсовому выводу аккумуляторной батареи. С помощью цифрового вольтметра настройкой резистора VR1 выставить в этом проводе напряжение 13,76 ± 0,2 с относительно общей точкой схемы, затем восстановить подключение к АКБ.
Типичные неисправности
Типичные неисправности и методы устранения приведены в таблице. 4, а в табл. 5 – Аналоги наиболее частых компонентов.
Таблица 4. Типичные неисправности ИБП Back-UPS 250i, 400i и 600i
..
Проявление дефекта Возможная причина Способ поиска и устранения дефекта
Запах дыма, не работает ИБП Неисправен входной фильтр Проверить исправность компонентов MOV2, MOV5, L1, L2, C38, C40, а также соединяющих их направляющих платы
ИБП не включается.Индикатор не светится Автомат защиты входа (автоматический выключатель) ИБП Уменьшите нагрузку ИБП, отключив часть оборудования, а затем включите автомат защиты, нажав на контактную схему
Сорок батареек Заменить батареи
Батареи подключены неправильно Проверить правильность подключения аккумуляторов
Неисправен инвертор Проверьте сервисное обслуживание инвертора.Для этого отключите ИБП от сети переменного тока, отсоедините аккумуляторы и разрядите С3 ёмкостью резистора 100 Ом, прозвоните омметром «сток исток» каналов мощных полевых транзисторов Q1 … Q6, Q37, Q36. Если сопротивление составляет несколько Ом и менее, то транзисторы заменяют. Проверить резисторы в шторках R1 … R3, R6 … R8, R147, R148. Проверить исправность транзисторов Q30, Q31 и D36 … D38 и диодов D41. Проверить предохранители F1 и F2
Заменить микросхему IC2
При включении ИБП отключает нагрузку Неисправен трансформатор Т1 Проверить исправность обмоток трансформатора Т1.Проверить дорожки на плате, соединяющие обмотки Т1. Проверить предохранитель F3.
ИБП работает от аккумуляторов несмотря на то, что в сети есть напряжение Напряжение в электросети очень низкое или искаженное Проверьте входное напряжение с помощью индикатора или измерительного прибора. Если это допустимо для нагрузки, уменьшите чувствительность ИБП, т.е. измените границу срабатывания с помощью переключателей, расположенных на задней стенке устройства
ИБП включается, но напряжение на нагрузке не приходит Неисправно реле RY1 Проверить ремонт реле RY1 и транзистора Q10 (BUZ71).Проверить исправность IC4 и IC3 и напряжение питания на их выходах
Проверить дорожки на плате подключения контактов реле
ИБП гудит и / или отключает нагрузку без обеспечения ожидаемого резервного питания Неисправен инвертор или один из его элементов См. Подпункт «Неисправный инвертор»
ИБП не обеспечивает ожидаемого резервного питания Аккумуляторы разряжены или утерян контейнер Зарядка аккумуляторных батарей.Они требуют подзарядки после длительных отключений электроэнергии. Кроме того, аккумуляторы быстро стареют при частом использовании или при работе в условиях высоких температур. Если приближается конец срока службы батарей, желательно их заменить, даже если звуковой сигнал тревоги не позволяет заменить заменяемые батареи. Емкость заряженного аккумулятора Проверить автомобильную лампу танцевального света 12 В, 150 Вт
ИБП перегружен Уменьшить количество потребителей на выходе ИБП
После замены батарей ИБП не включается Неправильное подключение батарей при их замене Убедитесь, что аккумуляторные батареи
При включении ИБП издает громкий тональный сигнал, иногда приглушенный Неисправные или сильно разряженные аккумуляторные батареи Заряжайте аккумуляторные батареи не менее четырех часов.Если после перезарядки проблема не исчезнет, замените батарейки
Аккумуляторы не заряжаются Диод D8 неисправен Проверить посадку D8. Его обратный ток не должен превышать 10 мкА
Напряжение заряда ниже требуемого Откалибровать напряжение заряда аккумулятора
Таблица 5. Аналоги для замены неисправных узлов
Схемы Неисправный компонент Возможна замена
IC1 LM317T. LM117H, LM117K.
IC2. CD4001. К561Л5.
IC3, IC10 74c14 Составлен из двух микросхем К561ТЛ1, выводы которых соединены по области Codo на микросхеме
IC4 LM339. К1401С1
IC5 CD4011. К561Л7.
IC6 CD4066. К561Т3
D4 … D8, D47, D25 … D28 1N4005. 1N4006, 1N4007, BY126, BY127, BY133, BY134, 1N5618 … 1N5622, 1N4937
Q10. Буз71 Buz10, 2sk673, 2sk971, Buk442 … BUK450, BUK543 … BUK550
Q22. IRF743. IRF742, MTP10N35, MTP10N40, 2SK554, 2SK555
Q8, Q21, Q15, Q31, Q12, Q9, Q27, Q28, Q32, Q33 PN2222. 2n2222, BS540, BS541, BSW61 … BSW 64, 2N4014
Q11, Q29, Q25, Q26, Q24 PN2907. 2n2907, 2n4026 … 2n4029
Q1 … Q6, Q36, Q37 IRFZ42. Буз11, Буз12, прфз42
Яблоко Геннадий
«Ремонт электронной техники»
Я помню время, когда аббревиатуры UPS и APC были синонимами. По крайней мере, в российском компьютерном сообществе это выглядело так.У ARS не было конкурентов, эта компания диктовала моду, определяла модельный ряд, а другие ИБП просто купить было невозможно.
Со временем выяснилось, что все не совсем так. ARS V – это просто очень крупная компания в ряде многих, это не самые дешевые продукты, и унификация моделей привела к такому же эффекту, как и во всех других областях компьютерных технологий, когда продукты разных компаний отличаются друг от друга. другие, за исключением цены и популярности, которые установили Иногда самым случайным образом.Между тем, ИБП из пунктов исключительно корпоративного потребления превратились в самый обычный товар. Во-первых, как и все остальные компы, резко упал ИБП. Во-вторых, гипотетические особенности потери отличных результатов прохождения следующего этажа в Half-Life из-за того, что сосед вставил обойму в розетку, для кого-то не меньше, чем потеря данных о годовом обороте. свою нефтяную компанию. И если раньше ИБП был предметом роскоши, то теперь он постепенно становится обычным компьютерным аксессуаром.Добавим, что этот товар приобретают и владельцы уже приобретенных компьютеров. Это означает, что рынок IPS будет быстро расширяться. В открытой нише многие компании устремились по всему миру.
Opti-UPS = достаточно молодая тайваньская компания. В октябре 1991 года Sinetec открыла источник бесперебойного питания. С 1995 года под торговой маркой OPTI-UPS начался экспорт этих ИБП в США. Отличное потребительское качество товаров привело к экспоненциальному росту продаж, объем которых в 1997 году превысил 450 миллионов долларов.Но на этой статье продажи в штатах так и замерзли, поэтому компания начала усиленно осваивать новые рынки сбыта. Приезд OPTI-UPS в Россию оформлен достаточно профессионально. Опубликованы описания на русском языке, организованы сервисные центры, получены все необходимые сертификаты и лицензии. До сих пор этот бренд был известен только в Москве, теперь очередь за Санкт-Петербургом.
Сразу перечислим особенности OPTI-UPS.
Все модели ИБП Opti имеют сертификаты роста и гигиенические сертификаты Минздрава.Информация об этом нанесена на паспортную табличку каждого продукта.
Все модели ИБП Opti имеют двухлетнюю внешнюю гарантию без каких-либо условий и оговорок.
Все модели ИБП OPTI, кроме самой младшей, на 350 В, включают программное обеспечение Opti-Safe, работающее под DOS, windows9x / nt, Novell. В случае аварии на внешней линии электропитания ИБП предупреждает хост компьютера самыми разными способами, включая набор номера на модеме. В комплект входит кабель, соединяющий ИБП с COM-портом компьютера.Обычная проблема, когда оба порта заняты, например, мышью и модемом, решается с помощью недорогого переходника на шину USB. Это внешнее устройство, покупается отдельно.
Все модели ИБП Opti имеют встроенную защиту от кратковременных перегрузок в модемной или компьютерной сети. Собственно, к работе ИБП эти разъемы отношения не имеют, но явно нечетко, судя по количеству сгоревших модемов от перегрузки на входе.
Все модели ИБП OPTI допускают горячую замену батарей без выключения компьютера.
По запросу модели ИБП OPTI ES и PS могут быть оснащены блоком управления и контроля SMNP с подключением ИБП непосредственно к локальной сети. Это необходимо, если ИБП используется в качестве источника питания для сетевого оборудования, телефонных станций и другого некомпьютерного оборудования.
ИБП
Opti имеют привлекательный дизайн и упаковку. Хотя это, конечно, дело вкуса.
OPTI-UPS производит три правила ИБП. Первый, как и APC Back Pro, называется VS (Value). В него входят модели, рассчитанные на нагрузку 350 и 500 ВА. Напомню, чтобы получить ватт, нужно вольт-ампер разделить на 1,44 (корень из двух). Простейший ИБП на 350 В отлично подходит для скромного домашнего компьютера с 15-дюймовым монитором. Эта модель – небольшой особняк от других моделей OPTI. Как уже упоминалось, 350VS нельзя подключить к компьютеру по информационному кабелю. Соответственно, ПО не входит в комплект 350VS.На задней панели ИБП серии Value всего две розетки. В некоторых вариантах поставки один из них не имеет поддержки аккумулятора и оснащен сетевым фильтром. Это розетка для принтера. Модель 500VS имеет компьютерный коммуникационный кабель, но программа может сигнализировать только о неисправностях. Дистанционного управления этим ИБП нет. Данную модель целесообразно использовать для домашнего компьютера с монитором 17 дюймов или для рабочей станции в корпоративной сети без пульта ДУ.
Линия ES (Enhanced) выполнена по технологии Line-interactive.По этой технологии в ИБП есть АРН (автоматический регулятор напряжения). В широком диапазоне входных напряжений блок АРН увеличивает или понижает выходное напряжение ИБП без переключения на батарею. Гуманное отношение к батарее продлевает срок ее службы (кстати, OPTI обещает срок службы батареи от трех до пяти лет вне зависимости от модели ИБП) и исключает срабатывание клавиш при случайных колебаниях входного напряжения. В дополнение к этим полезным свойствам оборудования, программное обеспечение линейки ES более разработано по сравнению с VS и ориентировано на работу в локальной сети.Позволяет выключить компьютер в определенное время либо в любой момент по запросу администратора, в любой момент дает информацию о состоянии электрической сети, ведет протокол событий. UPS LINE ES имеет более развитую систему наружной индикации. Эта линия доступна от ИБП мощностью 280, 420, 650, 800, 1000 и 1400 вольт-ампер.
Самая серьезная линейка OPTI-UPS называется PS (Professional). Старшие модели на 1100 и 1440 ВА предназначены для работы с серверами.Поэтому они выпускаются не только в традиционном, но и в стеллажном исполнении. PS V – это полноценный on-line ИБП с постоянными батареями. На выходе такого ИБП всегда присутствует строго синусоидальное напряжение заданной частоты и величины. Помимо обычных светодиодных индикаторов на передней панели БП размещены входное напряжение и заряд аккумуляторов. Линия PS включает модели на 500, 800, 1100 и 1440 ВА. Количество выходных розеток V от четырех до шести в зависимости от модели.
В целом ИБП OPTI-UPS производит очень приятное впечатление. Есть все основания полагать, что это первое впечатление не обманчиво.
Андрей Антоновский, Техническая служба MicroXperts
Описание
IPP Ippon разделен на шесть групп. Тест ИБП относится к серии SMART POWER Pro. В серии представлены ИБП мощностью 1000, 1400 и 2000 ВА.
Производитель заявляет следующие характеристики продукции:
Входное напряжение, частота
220 В ± 25%, 47-63 Гц
Выход (при работе от батарей) Напряжение, частота
220 В ± 5% 50 Гц ± 5%
Регулятор напряжения автоматический
1 повышающая ступень и 1 понижающая
выходная мощность
1000 ВА / 600 Вт
Форма выхода
Приближенная синусоида
Время переключения батареи
Срок службы батареи 5-30 минут в зависимости от мощности нагрузки.
Функция запуска оборудования без подключения к источнику питания
Тип, напряжение и емкость батареи
Необслуживаемая герметичная свинцово-кислотная батарея, 24 В, две батареи по 12 на 7,2 Ач.
Время зарядки аккумулятора до уровня 90% после разрядки на нагрузку нагрузки при половинной нагрузке.
Показатели
6 светодиодов
Звуковая сигнализация
«Резервный режим», «Батареи разряжены», «Перегрузка»
Самодиагностика
Диагностика автоматическая при работе
Защита от импульсов
320 Дж, 2 мс
Защита на входе
Автоматический предохранитель
Защита от короткого замыкания
Автоматическое отключение при перегрузке
Защита телефонии Фильтр RJ-11
Энергосбережение
Интерфейс
Мониторинг
программное обеспечение winPower2004
Размеры ш × г × дюйм
140 × 368 × 180 мм
Выходные разъемы
Уровень акустического шума на расстоянии 1 метра от устройства
Условия труда
0–95%
от 0 до + 40 ° C
ИБП поставляется в картонной коробке.Полиграфия выдержана в строгих корпоративных цветах. Вырезов нет. Устройство надежно защищено от внешних воздействий (упаковка и поролоновые вставки). Страна-производитель на коробке не указана.
В комплект поставки входят:
руководство пользователя на русском языке *
гарантийный талон на русском языке *
кабель для включения в блок питания
два аппаратных соединительных кабеля (разъем IEC 320)
интерфейсный кабель для связи с ПК (RS-232)
Интерфейсный кабель для связи с ПК (USB AB)
Телефонный кабель RJ-11
WinPower CD Software CD
* – В руководстве пользователя это список из 77 авторизованных сервисных центров в 48 городах СНГ.В гарантийном талоне указаны только 24 авторизованных сервисных центра. Гарантия на устройство составляет 24 месяца со дня продажи, но не более 30 месяцев со дня изготовления.
ИБП с полностью металлическим корпусом, классической компоновкой и некоторыми деталями, (в частности, передняя фальшпанель с вырезами) очень похож на APC Smart 750. На передней панели находится выключатель питания и звуковой сигнал. Шесть светодиодов четко указывают на нагрузку и состояние аккумулятора. По бокам корпуса есть отверстия для вентиляции.
На задней панели расположены интерфейсные и силовые разъемы, USB и RS-232, для связи с ПК, RJ-11 для защиты от перенапряжений в телефонной линии. В центре установлен вентилятор, защищенный решеткой с решеткой. На правой стороне ИБП расположены четыре розетки IEC320. Автоматический предохранитель на 10 А находится между USB и входным разъемом. У ИБП четыре ножки из мягкого пластика.
Внутренняя организация
В ИБП используется батарея из двух аккумуляторов тайваньской компании.Емкость составляет 7,2 Ач, рабочее напряжение 12 В. Батареи подключаются последовательно, напряжение АКБ 24 В.
Процедура замены батареи несложная: снимите фальшпанель и открутите два винта, которые удерживают крышку аккумуляторного отсека. Аккумуляторный блок снабжен язычком для удобного извлечения. Несмотря на это, в руководстве пользователя рекомендуется обращаться в сервисный центр по замене аккумуляторов.
Конструкция внутреннего устройства ИБП традиционная, в нижней части расположены трансформатор и аккумулятор, в верхней – плата электроники.На задней панели установлен серийный вентилятор, выполненный по последнему слову техники с применением технологии магнитной левитации ротора, обеспечивающей долгую и бесшумную работу вентилятора.
Вся основная электроника размещена на одной двусторонней печатной плате, текстолит хорошего качества, установка элементов удовлетворительная. Подписано соответствие элементов концепции. Некоторые элементы не планируются.
Блок защиты RJ-11 Автономность, варисторная защита реализована для обеих пар.
Сетевой фильтр отсутствует, защита от скачков напряжения реализована с помощью варистора.
Коммутационные обмотки выполняют реле, максимальный коммутируемый ток на реле составляет 12 А.
Инвертор на четырех производственных транзисторах. Образует приближенную синусоиду. Силовые транзисторы расположены на двух радиаторах, общей площадью 80 кв.м.
Блок регулировки выходного напряжения (АРН) выполнен по схеме автотрансформатора. В ИБП используется трансформатор на W-образном сердечнике.Производитель трансформатора не установлен. Трансформатор имеет одну ступень преобразования автомобиля и может увеличивать или уменьшать входное напряжение на 15%.
Тестирование
Когда напряжение на выходе в сети питания для заданного диапазона, ИБП переходит на питание от батареи, уведомляя пользователя звуковым сигналом. При включении батареи ИБП подает сигнал с периодичностью в десять секунд. Работа ИБП с аккумулятором, разряженным до критического уровня, сопровождает сигнал с частотой в одну секунду.Расходник при работе от аккумуляторов, мощность без нагрузки составила 24 Вт. Для модели с приближенной синусоидой это много. Вид и качество сформированного сигнала при разных нагрузках хорошо видны на осциллограмме.
Тестируемый ИБП оснащен системой AVR – автоматическим регулятором напряжения, иногда называемым стабилизатором, который позволяет регулировать (увеличивать или понижать) входное напряжение, получаемое от электросети, без перехода на питание от батареи.Реализация этого модуля различается в зависимости от модели и производителя, в этом случае АРН имеет одну ступень понижения (для нормализации повышенного напряжения) и одну ступень повышения (для нормализации низкого напряжения питающей сети). Гистерезис АРН 5-7 В. Следующий график иллюстрирует работу АРН.
По результатам тестирования работу AVR можно признать неудовлетворительной. ИБП обеспечивает стабилизацию в пределах -15% + 7%, что существенно не соответствует требованиям ГОСТ 13109-97.Диапазон эффективной работы АРН 165-255 В.
Коммутация обмоток трансформатора АРН произошла за 3 мс. Процесс хорошо виден на осциллограмме.
Время перехода на батарею определялось по осциллограмме при нагрузке 100 Вт. Процесс перехода занял 8 мс. Это немного больше заявленного, но обычно некритично для подключенного оборудования.
ИБП тестировался за время автономной работы на разных уровнях нагрузки. Синтетические испытания проводились на нагрузке от резисторов в 1%, 40%, 50%, 60%, 80% и 100% от номинального значения ИБП.Выходное напряжение измерялось цифровым мультиметром. При работе без нагрузки оно составило 228 В.
Как видите, во всем диапазоне нагрузок ИБП с запасом соответствует ГОСТ-13109-97 и выдает 220-222 В в зависимости от нагрузки. . ИБП без проблем выдерживает работу на номинальной нагрузке. Температура обмотки трансформатора была зафиксирована на уровне 62 ° C, а температура транзисторов инвертора была очень значительной 64 ° C. Сигнал разряда батареи активизировался за 40-100 секунд до отключения.
Для тестов на реальной нагрузке использовалась следующая конфигурация тестового компьютера:
Было собрано общее количество вариантов конфигурации тестового компьютера:
INTEGRATED SIS MIRAGE, BP 400 Вт с пассивным PFC: DivX-Sis
ATI X700, BP 400 Вт с пассивным PFC: DivX-ATI
ATI X700, BP 400 Вт с пассивным PFC: 3DM5-ATI
ATI X700, BP 550 Вт с активным PFC и продажи по шине: 3DM5-ATI-PFC
На схеме слева направо:
DivX-SIS. – Конфигурация с видеоадаптером, встроенным в материнскую плату. Воспроизведение с жесткого диска HD фильма Шрека (1280 × 720 × 24 × 1700 Кбит / с битрейт видео, AC3 Track 384 Кбит / с). Загрузка процессора 17-25%.
DivX-ATI. – Воспроизведение с жесткого диска HD фильма Шрека (скорость передачи видео 1280 × 720 × 24 × 1700 Кбит / с, дорожка AC3 384 Кбит / с). Загрузка процессора 17-25%.
3DM5-ATI. – Тестовый пакет 3DMark05 был выполнен v1.1.0, 1024 × 768 в режиме GT1, что должно имитировать работу современной игрушки.
3DM5-ATI-PFC – Конфигурация с блоком питания 550 Вт, Active PFC, Автовталхат 127-230 В. Тестовый пакет 3DMark05 v1.1.0, 1024 × 768 в режиме GT1, который должен имитировать работу современных игрушек .
Параметры зарядки аккумулятора являются одним из важнейших факторов, влияющих на срок службы аккумулятора, а, следовательно, и самого ИБП. Для батареи, используемой в ИБП, производитель рекомендовал зарядный ток до 2150 мА. Учитывая важность зарядки аккумулятора, было проведено два теста.В первом (желтая линия) ИБП был разряжен на 100% нагрузку (600 Вт) до автотрификации, во втором (красная линия) после разряда на нагрузку 50% (300 Вт) ИБП стабильно работал. разряжался на меньшую нагрузку до полной разрядки аккумулятора.
Для восстановления 90% заряда после разряда на максимальной мощности потребовалось десять часов. На зарядку аккумулятора после полной разрядки потребовалось более 35 часов. Зарядный ток составлял 350 мА, уменьшаясь по мере зарядки аккумулятора.При низком напряжении электросети эффективность зарядки падает до двух раз. По результатам измерений работа схемы зарядки признана удовлетворительной.
Для проверки системы «Холодный старт» ИБП был подключен к нагрузке без подключения к сети. ИБП был включен при полной номинальной нагрузке 600 Вт при активной нагрузке. Выход на номинальное напряжение занял один период.
Холодный запуск тестового компьютера прошел нормально как с активным, так и с пассивным PFC.
Частота переменного тока при работе от аккумуляторов составляла 50 Гц во всем диапазоне нагрузок.
Для связи с компьютером ИБП оснащен 9-контактным разъемом RS-232 и разъемом USB типа B. Протокол PNP и стандарт SMART Battery не поддерживаются. После подключения ИБП по USB в диспетчере устройств появились HID устройства.
Связь с ИБП возможна с помощью прилагаемого программного обеспечения. Мы тестировали как прилагаемый WinPower2004, так и производитель на iPon Monitor.В обоих случаях проблем не было, ИБП определился и показания выдал правильно.
Тестируемое устройство вызывает противоречивые чувства. В хорошем доме собрана схематично устаревшая «начинка». С каким-то непонятным здравым смыслом применяются небольшие радиаторы и вентилятор. Вентилятор работает постоянно, имеет регулировку скорости в зависимости от нагрузки. Вентилятор шумит, но тихо. Система AVR недооценивает выходное напряжение. Схема зарядки имеет невысокий КПД, особенно при низком входном напряжении. Преимущества:
Высокая стабильность выходного напряжения во всем диапазоне нагрузок
Полный комплект
Качественный металлический корпус
2 года гарантии на изделие, включая аккумулятор
недостатки :
АРН занижает напряжение.
Наличие постоянного вентилятора
Нет поддержки SMART Battery
Как выбрать источник бесперебойного питания для игрового компьютера? Лучшие источники бесперебойного питания по отзывам покупателей
с кратким списком основных характеристик, измеренных в нашей лаборатории, а также некоторыми рекомендациями по выбору.
В каталоге собрана информация о проверенных нами ИБП, хороших и разных.Накоплен большой объем цифрового графического материала. Хороший специалист, в том числе по нашим отзывам, легко подберет продукт под свои задачи.
Для тех, для кого ИБП продолжает оставаться «черным ящиком» и «стабилизатором компьютера», эта статья предназначена.
Мы рассмотрели типичные потребности различных пользователей и в таблице ниже даем наши рекомендации:
Для удобства восприятия мы составили сводную таблицу характеристик для всех протестированных нами ИБП.Каждый важный параметр получил оценку: красный означает низкий, желтый – приемлемый, зеленый – хороший. Окончательных оценок нет, так как каждый пользователь должен выбрать параметры, важные для его задач и условий эксплуатации.
Фирма: Самый частый вопрос, который задают в магазине, какие марки ИБП подходят? На наш взгляд, покупатель получает то, за что заплатил. Вся продукция в этом сегменте рынка производится в Китае и продается под разными брендами. Часто ребрендор даже не меняет дизайн лицевой панели корпуса, или даже отправляет на полки магазинов товары с пустым прямоугольником на корпусе, «наклеивая собственный любимый бренд».«Конечно, есть отраслевые« монстры », например всем известные БТР. У них есть собственная конструкция и схемотехника, но необходимость ценовой конкуренции с продукцией« Поднебесной империи »привела к переносу производства .. .в Китай. В целях удешевления схемотехника также была упрощена … Некогда легендарное качество давно ушло. Тем не менее, качество продукции другое, OEM-поставщики по запросам разных брендов выпускают ИБП, которые очень хороши. разные, в том числе по качеству исполнения.
Мощность: Обычному пользователю домашнего ПК в городских условиях обычно не требуется много времени автономной работы. Обычно достаточно «сэкономить» и выключить систему. Поэтому ИБП мощностью, равной мощности всех подключенных потребителей, вполне достаточно. Для обычного домашнего компьютера это 600 Вт. Если у вас есть ЖК-монитор 15-17, компьютер с маломощным процессором и встроенным видео, вам может хватить 400 Вт. Не рекомендуется приобретать ИБП меньшей мощности для питания ПК с монитором, но его можно использовать для питания радиотелефонной базы и небольшой энергосберегающей лампочки, это позволит вам не остаться без связи и в темнота.Хороший «игровой» компьютер можно и нужно оснастить более мощным ИБП. Для офисного использования время безотказной работы может быть важным. Но оснащать все компьютеры мощными ИБП экономически нецелесообразно. Лучшее решение, на мой взгляд, – купить мощный ИБП на несколько компьютеров. Сервер и коммуникационное оборудование должны питаться от отдельного ИБП. В таблице результатов зеленым цветом обозначены ИБП, которые при номинальной мощности выдавали 220 В ± 5% (209–231 В). ИБП, которые находятся в пределах допуска ± 10% (198–242 В), обозначены желтым цветом.И, наконец, красным обозначены ИБП, которые либо не обеспечивали номинальную выходную мощность, либо их выходное напряжение превышало 198-242 В. Кроме того, красный рейтинг получили ИБП, которые не обеспечивают стабильную работу вместе с источниками питания, которые имеют автоподстройку напряжения и корректор активной мощности (APFC).
Время: Для оценки времени автономной работы мы использовали «эталонный» компьютер, работающий в режиме воспроизведения видео. Конфигурация компьютера:
ЦП
AMD Sempron 3000+ КОРОБКА
Материнская плата
Foxconn 761GXK8MC-S
512 МБ Corsair DDR400 VS512MB400
Видеоадаптер
ATI Radeon X700
HDD
СТ360020А
15` Viewsonic G655
Источник питания
FSP400-50THN-P
Наша оценка основывалась на следующем критерии – если время автономной работы в секундах, разделенное на заявленные производителем вольт-амперы, оказалось меньше единицы.3, то эффективность низкая и вольт-амперы не поддерживаются соответствующей батареей, выделенной красным. Если коэффициент от 1,3 до 2,0, то это хороший показатель, выделен желтым … Все, что больше 2 – зеленый цвет, высокий КПД.
Форма сигнала: Все ИБП по форме выходного сигнала делятся на синусоидальные и приближенные. Современные импульсные блоки питания не критичны по форме сетевого напряжения … Трансформаторные блоки питания могут выйти из строя при питании от приближенной синусоиды.Двигатели переменного тока вообще не работают с приблизительным сигналом. ИБП с синусоидальной волной генерируют меньше радиопомех. С другой стороны, синусоидальный инвертор более сложен и имеет меньшую эффективность. Если вам нужно только подключить компьютер к монитору, вам не важны его выходной синус или приближение. В таблице ИБП с синусоидальным сигналом обозначены символом, а с приближенным. В то же время ИБП, выдавшие качественную форму сигнала без артефактов во всем диапазоне нагрузок, обозначены зеленым цветом.
Интерфейс и программное обеспечение: Управляемый ИБП подключается к ПК через интерфейсный кабель. Есть два типа интерфейсов: RS-232 (COM-порт) и USB. Покупать ИБП с интерфейсом RS-232 практически нет смысла, скоро он может вообще исчезнуть с современных материнских плат … В некоторых недорогих ИБП USB может быть только транспортным, а по логике это будет порт связи RS-232 . Есть еще довольно экзотика, например, был ИБП, который при подключении к ПК определялся как геймпад.По моему опыту, очень немногие люди настраивают прилагаемое программное обеспечение и покупают дополнительные кабели. Если для вас важна функция автоматического выключения, обратите внимание на ИБП, который поддерживает стандартный интерфейс и интерфейс USB. В таблице (и в диспетчере устройств) такие ИБП обозначаются значком.
AVR : ИБП с хорошей производительностью AVR необходим тем, у кого нестабильное напряжение. Об этом свидетельствуют лампочки накаливания, которые часто перегорают в момент включения, точно так же, как лампочки, которые светятся тускло и с миганием.В таблице ИБП AVR, обеспечивающий стабильность выходного напряжения лучше 10% от номинального (198-242 В), отмечены зеленым цветом, те, которые попадают в диапазон 15% (187-253 В), отмечены. желтый цвет ИБП, отмеченный красным, следует использовать с особой осторожностью. Например, ИБП имеет пониженное напряжение, но он может работать от входного напряжения 155 В.
Силовой фильтр: Правильный силовой фильтр состоит из четырех конденсаторов и двух дросселей, ИБП с таким фильтром отмечены зеленым.В более простом фильтре дроссели заменены резистором или «специально обученными перемычками», они отображаются желтым цветом. ИБП без фильтра, а иногда только с ограничителем варистора, отмечены красным. Фактически, для современной техники фильтр не нужен. Если он у вас есть, хорошо. А если нет, то стоит присмотреться к выбранной модели, обычно в таких ИБП экономят не только на фильтре.
Защита телефона и компьютерная сеть: Обычно ИБП имеет пару разъемов RJ-45 (Ethernet) или RJ-11 (телефон).Предполагается, что включив там модем и сетевую карту, мы защитим их от перенапряжения на линии. Защита телефона обычно оправдана, нужно лишь проверить прохождение звонка. Необходимость защиты сети Ethernet с помощью ИБП вызывает споры, поскольку длинные (более 30-50 метров) линии связи нуждаются в защите. Если у вас есть сеть внутри квартиры или офиса, использовать защиту нет смысла. А если сеть идет от вас на чердак, а оттуда в соседний дом, лучшим решением будет поставить простой свитч на 5 портов, либо отдельную молниезащиту.
Шум : Это важный параметр для домашнего использования … Все ИБП издают шум при работе от батареи, но некоторые также издают шум при зарядке батарей. Вообще, лучше выбирать ИБП без вентилятора, если, конечно, он не будет устанавливаться в серверной. Уровень шума можно оценить при покупке, сначала включив ИБП от батареи, а затем подключив его к электросети.
Заряд аккумулятора: Схема зарядки ИБП должна обеспечивать подзарядку аккумулятора до нужного напряжения с оптимальной скоростью.Слишком быстрая зарядка, а также зарядка от перенапряжения приводят к преждевременному износу аккумулятора. Медленное не гарантирует своевременного возобновления работы ИБП.
Таблица основных потребительских характеристик ИБП
M
O
SCH
n
O
с
T
b
V
R
e
m
I am
R
a
b
O
T
NS
А
В
R
F
и
л
b
T
R
с
e
T
e
v
O
th
F
и
л
b
T
R F
O
R
м
a
с
и
G
n
a
l
a
Z
a
R
Я
d
До
a
NS
на высоте
м
С
и
G
n
a
l
и
s
a
c
и
Я
И
n
d
и
К
a
c
и
Я
И
n
T
e
R
f
e
th
с
С
O
f
T
D
и
s
a
th
n
TO
O
m
NS
l
e
To
T
a
c
и
Я
G
a
R
a
n
T
и
Я
300 6:50 ? 2 76 долл. США ()
840 52:30 2 192 долл. США ()
390 22:40 2 $ 122 ()
600 37:30 ? 2 345 долл. США ()
405 22:40 ? 2 $ 122 ()
300 8:20 ? ? 2 $ 41 01/10
600 39:00 ? н / д 88 $ ()
1050 90:40 ? 2 295 долл. США ()
700 26:50 2 $ 219 ()
480 15:10 2 105 $ ()
300 6:45 2 48 $ ()
300 7:35 2 $ 58 ()
500 19:10 ? 2 96 $ ()
600 20:50 2 140 долл. США (

Источник бесперебойного питания (ИБП) или источник бесперебойного питания (ИБП) – электронное устройство с перезаряжаемой батареей, предназначенное для кратковременной подачи энергии на персональные компьютеры, бытовые приборы и другие устройства в случае внезапного изменения или отключения питания. отключение электросети.В конце концов, никто не хочет потерять всю информацию в одно мгновение, независимо от того, проходите ли вы в компьютерную игру, набираете текст или работаете с кодом. В случае внезапного выключения ПК все данные могут быть безвозвратно потеряны. Не говоря уже о том, что может случиться с самим оборудованием.
Мы покажем вам, как ориентироваться в большом количестве ИБП в продаже. На какие параметры обращать внимание и как правильно выбрать источник для защиты вашего оборудования, чтобы сэкономить нервы и деньги в случае форс-мажора.
Типы ИБП
Самое важное – определиться с тем, какое из устройств вы хотите защитить. Какие проблемы с электричеством у вас на месте работы этих устройств – как часто бывают скачки напряжения, мигают ли лампочки. Если такие проблемы наблюдаются редко, и вы собираетесь подключить небольшое количество устройств, то мы рекомендуем брать ИБП с резервным блоком питания … Эти устройства дешевы, потому что они маломощны.Когда электросеть выходит за пределы оптимальных значений, будь то падение напряжения или полное отключение, ИБП переключается на работу от встроенной батареи и возвращается в нормальное состояние при появлении энергии. Преимущества таких устройств в том, что они достаточно малошумны, иногда компактны, а также имеют высокий KDP и низкий уровень тепловыделения. Время переключения с сети на аккумулятор составляет около 10 мс.
Если скачки напряжения в районе 180-195 В и его отключение случаются часто, то следует выбрать линейно-интерактивный ИБП … Такие устройства содержат в себе абсолютно весь функционал резервного ИБП, отличаясь наличием стабилизатора напряжения, позволяющего регулировать напряжение на выходе из сети. По эффективности линейно-интерактивные ИБП занимают промежуточное положение между резервными ИБП и ИБП с двойным преобразованием. Время перехода от сетевого питания к аккумулятору составляет примерно 2-4 мс.
Если вы выбираете ИБП для защиты большого количества чувствительного оборудования, например, серверов и рабочих станций, то вам нужно обратить внимание на источник бесперебойного питания с двойным преобразованием … Эта схема выработки электроэнергии обеспечивает идеальное напряжение для сети. Такое устройство непрерывно преобразует переменный ток в постоянный, регенерируя его, а затем снова в переменное электричество … В результате время перехода от сети к питанию от батареи равно нулю. То есть переход происходит мгновенно.

Фото: www.hwp.ru
Мощность
Спросите о технических характеристиках оборудования, которое вы планируете защищать, а именно, какова его мощность.Выбирайте источник бесперебойного питания с запасом мощности 20-30% от планируемой нагрузки сети. Например, для защиты обычного персонального компьютера вам будет достаточно источника бесперебойного питания мощностью 300-500 Вт. Для защиты игрового компьютера с большим монитором и некоторыми периферийными устройствами вам понадобится ИБП мощностью 700-1500 Вт.
Если у вас остались вопросы, вы всегда можете обратиться к сайтам разработчиков ИБП. В которых есть специальные программы для расчета мощности персонального компьютера по вашим параметрам.
Срок службы батареи
Ни один ИБП не может обеспечить бесконечную работу при отключении электроэнергии. После отключения электроэнергии стандартных 5-7 минут достаточно для безопасного сохранения и завершения работы. Компьютерный сервер может занять немного больше времени. Поэтому обязательно проверьте, сколько минут или часов может проработать ИБП, прежде чем батарея полностью разрядится. Также можно выбрать ИБП с возможностью подключения дополнительной батареи. В любом случае время автономной работы указано в инструкции, либо на официальном сайте производителя.

Фото: www.hwp.ru
Прочие критерии выбора
В соответствии с вашими потребностями выберите ИБП с компьютерными розетками IEC-320-C14 или розетками CEE 7/4 Euro. Советуем выбирать тот прибор, для которого эти розетки совмещены. В конце концов, кто знает, какое устройство вам может понадобиться защищать завтра …
Также следует убедиться, что вы можете заменить аккумулятор самостоятельно, так как срок его службы обычно составляет 3-5 лет.Если самостоятельная замена невозможна, то устройство придется отправить в специализированный сервисный центр.
Индикация также играет важную роль. Наблюдать за состоянием системы через информативный ЖК-дисплей намного приятнее, чем через светодиодную подсветку. При этом следует учитывать, что за функциональное информационное наполнение придется платить, когда, как в бюджетных ИБП, устанавливаются только светодиоды.
Наличие USB-портов позволит вам сохранить всю свою работу на персональном компьютере в автоматическом режиме.Для этих целей используется специальное программное обеспечение. Это очень удобно – ведь во время отключения электричества вас может не быть рядом.
Разъемы для RJ11 и RJ45 защищают ваш телефон и локальную сеть от перегрузки. Если вам нужна такая опция, не упускайте возможность ею воспользоваться. Как правило, такие разъемы есть даже в дешевых моделях.
Распространенные ошибки покупателей
Выбор неправильного типа ИБП может легко привести к частой замене батарей.Дело в том, что при регулярно скачущем напряжении в сети бюджетное устройство часто переключается с встроенного аккумулятора, расходуя его ресурс. Поэтому в таких случаях рекомендуется приобретение линейно-интерактивного ИБП.
Перед выбором устройства правильно рассчитайте общую мощность ваших устройств, иначе в случае перегрузки ИБП просто отключится.
Имейте в виду, что емкость аккумулятора со временем будет уменьшаться, сокращая срок службы аккумулятора. Своевременно меняйте батареи, чтобы ИБП не отключился вместе с электричеством.
Вы должны знать, что источники двойного преобразования довольно шумные. Некоторых покупателей это неприятно удивило.
Выберите правильный ИБП в зависимости от потребляемой мощности оборудования. Емкость аккумулятора должна быть на 20-30% выше, чем у вашей компьютерной системы. Для выбора оптимального источника энергии необязательно рассчитывать энергопотребление системы, блока питания, видеокарты и т. Д. Достаточно приблизительно оценить производительность вашей машины.
Итак, для стандартного компьютера с обычной конфигурацией (например, с двухъядерным процессором и БП на 350 ВА) подойдет ИБП мощностью 1000-1500 ВА. Такого устройства будет достаточно для обеспечения бесперебойного питания и защиты от резких скачков напряжения.
Если у вас компьютер с игровой конфигурацией, вам следует выбрать более мощный ИБП (от 1500 и выше).
Если вы не можете определить мощность вашего оборудования, посетите веб-сайт производителя ИБП и используйте программу или инструмент, чтобы выбрать подходящую модель в Интернете.Вам нужно лишь указать примерную конфигурацию вашего оборудования.
Тип ИБП
Самым простым и недорогим будет резервный ИБП, который работает в основном в экономичном режиме и в случае скачка напряжения мгновенно переключится на встроенный аккумулятор. Этот вид станет надежной защитой для обычного компьютера и стандартной электросети.
Однако, если вы испытываете довольно частые скачки напряжения в домашней сети, вам необходимо обратить внимание на линейно-интерактивный ИБП с регулятором напряжения.Этот источник питания переключится на аккумулятор намного быстрее. Устройство имеет длительный срок службы и степень защиты от резких перепадов.
Наиболее серьезную защиту от скачков напряжения обеспечивают онлайн-ИБП, которые работают в постоянном режиме и вырабатывают стабильную энергию во время работы компьютера, обеспечивая постоянное питание. Устройства этого типа, безусловно, эффективны, но при этом самые дорогие.
Покупать ИБП для дома через Интернет обычно неразумно, и в большинстве случаев лучше сэкономить и приобрести резервный или линейно-интерактивный источник питания.
Стоимость ИБП может определяться сроком службы батареи (размером батареи), емкостью и типом источника питания.
При покупке ИБП следует выбирать модели с программным обеспечением, позволяющим сохранять запущенные программы. В случае внезапного выключения устройство повторно откроет все запущенные программы.
Источник бесперебойного питания, ИБП или источник бесперебойного питания – оборудование, позволяющее обезопасить вашу бытовую технику: ЖК-панель, ЖК-телевизор, стиральную машину, холодильник и даже газовый котел от скачков напряжения, а также сохранить вашу работу на компьютере, а значит, сэкономите время и нервы.Но недостаточно просто купить защитное устройство, необходимо подобрать модель, которая будет соответствовать технологическим условиям эксплуатации. В этой статье мы расскажем читателям, как выбрать ИБП для дома по мощности, времени работы и другим параметрам.

Исполнение
Необходимо определить, какие проблемы с электричеством возникают чаще всего. Если это частые отключения, то достаточно выбрать и установить резервный ИБП. Этого вполне достаточно для сохранения документов, игр, работы с программами и корректного выключения компьютера.
Недостатком данного типа является отсутствие стабилизирующего устройства. В результате при переходе в режим ожидания происходит кратковременное отключение электроэнергии. Поэтому важно выбирать качественные модели, так как они оснащены конденсаторами достаточной емкости, а вред от кратковременного отключения электроэнергии сведен к минимуму. При этом средняя цена резервного источника бесперебойного питания в 2017 году составляет около 4500 рублей.
Если помимо перебоев в подаче электроэнергии замечены частые отключения, лучше выбрать линейно-интерактивный источник бесперебойного питания.Причина в том, что резервные модели неустойчивы к скачкам напряжения, из-за чего страдает накопительное устройство, его придется часто менять. Это связано с дополнительными финансовыми затратами.

Недостатком линейно-интерактивного ИБП является создание сетевого шума, который вводится в обычную электрическую сеть … Также недостатком этого типа является высокий уровень шума во время работы. Это примерно 40-50 дБ, поэтому, если вы хотите выбрать источник бесперебойного питания для бытовой техники в спальне, обходите этот вариант стороной.
Существует еще один вид источника бесперебойного питания – он-лайн. Устройства питаются напрямую от зарядного устройства, аккумулятора. Это 100% гарантия отсутствия неожиданных скачков напряжения и сбоев в сети. Выбор такого источника бесперебойного питания связан со значительными финансовыми затратами. Наряду с этим потребитель получает следующие недостатки:
Низкий КПД из-за системы двойного преобразования напряжения. Проще говоря, этот тип уступает двум другим по мощности.
Быстрый износ аккумуляторов, аккумуляторов.

Очевидно, что лучший выбор – линейно-интерактивный ИБП, поскольку никто не застрахован от внезапных скачков напряжения. Они могут привести к полной потере чувствительной бытовой техники, электроприборов и домашних компьютеров. Линейно-интерактивная версия рекомендуется как для офисного, так и для домашнего использования. Это оптимальная стоимость в 2017 году, она варьируется от 3300 до 1500 рублей, а также набор функциональных возможностей.
Отдельно можно выделить множество источников бесперебойного питания, которые устанавливаются на газовый котел.Это необходимо для обеспечения работы циркуляционных насосов. Без них невозможна циркуляция воды в системе, а соответственно и работа котла.
Чтобы разобраться, нужно ознакомиться с его техническими характеристиками, в частности, с индикатором пусковых токов и мощности насосов. По мощности источник бесперебойного питания должен превышать вышеперечисленные показатели в 2,5 раза. Чтобы обеспечить длительную работу газового котла, необходимо покупать модели, позволяющие подключать дополнительные батареи.Лучше всего для таких целей выбрать оперативный источник бесперебойного питания.
Мощность
Важным критерием выбора является мощность ИБП. Он измеряется в вольт-амперах и обозначается VA. Чтобы перевести их более привычный рейтинг в ваттах, вам нужно умножить вольт-амперы на 0,6. Полученный результат – максимальная суммарная мощность оборудования, которую может выдержать источник бесперебойного питания, потому что через него на устройства и оборудование подается напряжение. Например, для ПК нужно выбрать источник бесперебойного питания с показателем не менее 500 ВА.
ИБП
подразделяются на три категории мощности:
компактный – до 1000ВА;
средний – 1000-5000ВА;
большой – более 5000ВА.
Соответственно для загородного дома и квартиры лучше выбирать первые два типа, последний больше подходит для предприятий, где необходимо обеспечить стабильное электроснабжение большого количества оборудования.
Внимание! Перед тем, как сделать окончательный выбор, необходимо рассчитать общую мощность нагрузки бытовой техники и оборудования, которую планируется подключить к ИБП, прибавить к ней 20-40% и умножить на 0.6. Полученный показатель будет оптимальным показателем мощности источника бесперебойного питания, который будет выражен в ВА. Об этом мы говорили в отдельной статье.
Срок службы батареи
Обязательно обратите внимание на индикатор заряда батареи. Оптимально 5-7 минут. Предполагается, что этого времени достаточно для корректного выключения ПК. Для остальной техники достаточно просто защиты от скачков напряжения.
Есть модели, которые способны обеспечить питание бытовой техники за 20 минут, но такой ресурс будет стоить дороже стандартных модификаций.Правильное решение – выбрать ИБП, предусматривающий возможность подключения дополнительных аккумуляторов. Это значительно увеличит время автономной работы, но и этот вариант потребует дополнительных затрат, но не столь впечатляющих.
Внимание! Индикаторы автономной работы можно найти на упаковке, коробке ИБП или найти в разделе «Технические характеристики» интернет-магазина.
Лучшие производители и модели
Не менее важно правильно выбрать компанию UPS, чтобы не стать жертвой некачественной подделки.На сегодняшний день лучшими производителями источников бесперебойного питания являются следующие 3 бренда:
Иппон
Powercom
Если вы купите модель в одной из этих фирм, то гарантия качества будет предоставлена. Кроме того, представляем вашему вниманию рейтинг лучших по соотношению цены и качества ИБП, которые можно приобрести для домашнего использования.
Из интерактивных моделей можете посоветовать:
APC by Schneider Electric Smart-UPS 750 ВА / 500 Вт USB и последовательный порт 230 В
Ippon Back Basic 650 Schuko
APC by Schneider Electric Smart-UPS 1500 ВА, ЖК-экран, 230 В,
Powercom РАПТОР RPT-2000AP
CyberPower UT1500EI
Такие резервные ИБП получили хорошие отзывы покупателей:
Ippon Back Basic 650 IEC 5.0
Powercom SPIDER SPD-1000N
APC by Schneider Electric Back-UPS CS 350 USB / последовательный порт
Что ж, с двойным преобразователем мы можем порекомендовать 1 из 5 предоставленных ИБП:
P-Com Pro 3S
Иппон Иннова РТ 1000
Powercom АВАНГАРД VGS-2000XL
EATON 9130 1000 BA
APC by Schneider Electric Smart-UPS RT 10000 ВА 230 В
Прочие особенности
Для домашнего использования можно выбрать устройство с дополнительным функционалом:
Состояние сети отображается с помощью светодиодных индикаторов или ЖК-экранов.Второй вариант более информативен, так как отображает показатель напряжения в сети и уровень зарядки. Здесь выбор исключительно за счет предпочтения покупателя.
USB-разъем. Его наличие позволяет подключить к ИБП ноутбук или компьютер и установить специальное программное обеспечение, которое автоматически выключит ПК.
Наличие дополнительных портов: RJ-11, RJ-45. Они позволяют защитить от сетевых помех: модем, роутер, сетевую карту. Это полезная функция для дома.
Функция холодного пуска. Позволяет использовать бытовую технику и другое электрическое оборудование без сетевого напряжения. Например, загрузите компьютер, чтобы отправить важное сообщение или нагреть воду, приготовить чай, кофе или другие горячие напитки. Это полезная функция как для дома, так и для организаций.
Дизайн. Здесь выбор в большей степени ограничен цветом, так как практически все источники бесперебойного питания имеют прямоугольную форму, похожую на шлакоблок или кирпич.
Важно! Желательно выбирать модель, позволяющую самостоятельно менять батарейки.Это сэкономит время и деньги в сервисных центрах.
Ну и еще один полезный совет – самодельный аналог ИБП может представлять собой комбинацию сетевого фильтра и стабилизатора. Это убережет бытовую технику от поломок в результате скачков напряжения, если нет денег на приобретение источника бесперебойного питания. Напоследок рекомендуем посмотреть полезное видео
Михаил Гайченков,
16 октября 2009 г., 00:09
Если посмотреть статистику отказов бытовой техники, то до 45% всех возможных причин – это проблемы с питанием.Каждый хоть раз попадал в ситуацию, когда в квартире начал мигать свет, или все электроприборы отключились из-за падения напряжения в сети …
Иногда это происходило в то время, когда вы печатали важный отчет или собирались перейти на новый уровень игры; резкое выключение компьютера повлекло за собой потерю данных, и пришлось начинать все заново. Как только вы закроете глаза на это, на второе, на третье, но при следующем сбое может случиться так, что один неверный сеанс записи данных уничтожит всю файловую систему.Согласитесь, обидно в считанные секунды потерять коллекцию любимой музыки или фильмов, которую вы собирали несколько лет. Чтобы этого не произошло, есть 10 простых советов, которые помогут вам выбрать правильный источник для защиты вашей технологии.
Совет 1. Решите, какое оборудование вы хотите защитить и насколько важно для вас иметь возможность работать непрерывно.
Сегодня сложно представить компьютер без периферийного оборудования (сканеров, принтеров и т. Д.).), вплоть до телефона и домашнего кинотеатра. Практически вся эта техника подвержена отрицательным скачкам напряжения как в электросети, так и по линиям передачи данных. Самый простой способ защитить домашнюю электронику от разрушительных электромагнитных помех и скачков напряжения – это установить сетевой фильтр. Но он подходит для оборудования, отключение которого из-за сбоя питания не приводит к потере данных, например, принтера или факса. Устройства, которые более чувствительны к качеству электропитания, например персональный компьютер или внешний жесткий диск, лучше всего защищены источником бесперебойного питания (ИБП).Встроенная аккумуляторная батарея продолжает подавать питание и позволяет сохранить ценную информацию в случае сбоя питания.
Конечно, сетевой фильтр можно использовать и для ПК, но здесь каждый решает сам, насколько ему важно продолжать работать какое-то время при отключении электроэнергии. Если для вас не критично, что в случае сбоя сети вы не дойдете до игры и не сможете распечатать документ на принтере, то желательно купить простой сетевой фильтр.Если для вас в любой момент важно иметь возможность завершить презентацию или завершить загрузку нужного файла из Интернета, то вам не обойтись без ИБП с функцией резервного питания.
Если компьютер оборудован источником бесперебойного питания, пользователь может продолжать работать или наслаждаться интересной игрой, не обращая внимания ни на скачки напряжения, ни на отключения электроэнергии. Времени, в течение которого компьютер сможет работать в автономном режиме, будет достаточно для корректного завершения работы операционной системы и прикладных программ.
ИБП
– тоже преимущество. Подсчитайте, в случае перегорания стоимость нового электронного устройства можно измерять десятками тысяч рублей, а можно перестраховаться и купить ИБП, стоимость которого зачастую в несколько раз ниже.
Совет 2. Узнайте, какие проблемы чаще всего возникают в электроснабжении вашего дома.
Ассортимент выпускаемых ИБП очень широк как по характеристикам, так и по цене. Чтобы не ошибиться с выбором, нужно выяснить, какие проблемы возникают в блоке питания, какого рода поломки можно ожидать, и в соответствии с этим выбрать ИБП соответствующего типа с помощью простого, сложная или сверхсложная степень защиты.Поэтому перед походом в магазин постарайтесь по внешним признакам определить, как часто у вас скачки напряжения, мигают ли лампочки, как часто бывает полное незапланированное отключение электроэнергии. Также обратите внимание, какая мощность требуется вашему компьютеру. Если у вас дома есть мощная игровая станция или оборудование премиум-класса, то вам понадобится соответствующая защита.
Существует три основных технологии (топологии), по которым производятся ИБП; они различаются по следующим параметрам: какое напряжение на выходе формирует источник бесперебойного питания, насколько оно стабильно и как меняется при переходе на аккумулятор.Еще один важный фактор – время, необходимое для перевода ИБП в режим работы от батарей. Чтобы компьютер не прерывался, переключение должно быть быстрым, обычно не более 10 миллисекунд. В зависимости от этого ИБП делятся на резервные, линейно-интерактивные и оперативные (или с двойным преобразованием).
Резервный ИБП (или ИБП в автономном режиме) – это простейший тип, который в случае сбоя питания во внешней сети переключается на аккумулятор в течение 10 миллисекунд. Если вам просто нужно защитить свой компьютер, то источника резервной копии будет достаточно.Но в таком ИБП нет стабилизатора, и при скачке напряжения в домашней сети ИБП будет чаще переключаться на аккумулятор, что отрицательно скажется на времени автономной работы источника бесперебойного питания.
Когда напряжение нестабильно, т.е. часто «скачет» в пределах 175-190 В, можно заранее подготовиться к тому, что через полтора года придется покупать новые аккумуляторы. Оптимальным вариантом в этом случае будет использование линейно-интерактивного ИБП с автоматическим регулятором напряжения.Такой источник перед переключением на аккумулятор (примерно 2-4 миллисекунды) попытается скорректировать форму выходного напряжения в случае уменьшения или увеличения сигнала во внешней сети. Пониженное напряжение сети стабилизируется автотрансформатором на выходе ИБП до допустимого уровня переключением на повышающую обмотку, а при повышенном напряжении – на понижающую. ИБП этого класса дороже, но степень защиты оборудования намного выше.
Самое жесткое стабилизированное напряжение (около ± 1%) и нулевое время переключения на батарею обеспечивают онлайн-ИБП … Такой источник постоянно преобразует поступающую энергию в напряжение. постоянный ток и регенерирует его в реальном времени, обеспечивая питание компьютерного оборудования … Источники бесперебойного питания онлайн чаще всего используются в серверных для защиты очень чувствительного оборудования; для дома нет острой необходимости приобретать такой дорогой ИБП.

Совет 3.Купите ИБП, который на 20-30% мощнее вашей системы.
При выборе того или иного ИБП следует ориентироваться на технические характеристики защищаемого оборудования, основным из которых является питание. Подключение компьютера, мощность которого превышает номинальную мощность самого ИБП, приведет к перегрузке источника бесперебойного питания, отключению его и, как следствие, выключению самого компьютера. Чтобы этого не произошло, вам необходимо знать мощность оборудования, подключенного к ИБП, и выбрать ИБП, номинальная мощность которого превышает максимальную мощность нагрузки.Желательно, чтобы мощность ИБП была на 20-30% выше мощности защищаемого оборудования. Итак, если мощность вашего оборудования составляет 750 ВА, то мощность ИБП должна быть не менее 1000 ВА (1 кВА).
Например, ИБП 350-500 ВА подойдет для питания стандартного компьютера с ЖК-монитором, ИБП 700-1500 ВА уже может быть достаточно для домашнего игрового компьютера с монитором, включая отдельные периферийные устройства. Для такой нагрузки, как лазерный принтер, требуется ИБП мощностью 1500 ВА или более, хотя для этого достаточно устройства защиты от перенапряжения.
Если вы все равно не можете определить, какой ИБП вам нужен, то воспользуйтесь специальными программами, которые можно найти на сайтах разработчиков ИБП. Там вы просто указываете модель своего компьютера, его «начинку», и система выдаст вам мощность, которую потребляет ПК в данной конфигурации. Такой точный расчет позволит избежать завышения емкости. Ведь на блоках питания написана максимальная мощность, реальное потребление которой зависит от комплектующих, которые есть в ПК.
Совет 4. Определите, сколько времени работы от батареи вам нужно .
Одной из основных характеристик ИБП является время автономной работы, в течение которого он поддерживает питание компьютера. Время поддержки в каждом отдельном случае зависит от мощности ИБП и защищаемого оборудования. Среднее время автономной работы составляет 5-7 минут, как правило, этого вполне достаточно для сохранения всех открытых документов и корректного завершения работы. Но если вам нужно автоматически закрыть сложные системы, потребуется больше времени, вы легко сможете выбрать подходящий ИБП в зависимости от параметров системы.Например, APC Back-UPS ES 700 поддерживает работу стандартного настольного компьютера (например, с потребляемой мощностью 200 Вт) в течение 15 минут.

Spit call: APC Back-IPS ES 700 1001 3-х рядный
Также время автономной работы ИБП увеличивает установку дополнительных аккумуляторов, где ИБП имеет разъемы для подключения внешних стандартных аккумуляторов. Однако существует заблуждение, что чем мощнее ИБП, тем дольше он прослужит. ИБП большой мощности будет работать дольше, только если нагрузка на него меньше максимальной.Правильнее смотреть на графики или таблицы времени автономной работы, предоставленные производителем ИБП, в зависимости от мощности защищаемого оборудования.
Основное назначение источника бесперебойного питания – защита вашего компьютера и данных, поэтому программы для сохранения файлов поставляются практически со всеми ИБП. Это программное обеспечение отображает состояние электросети и ИБП, а также автоматически сохраняет все данные в открытых приложениях во время длительного отключения сети.Эта удобная функция помогает избежать потери информации, даже если вы не были рядом с компьютером во время отключения электроэнергии. Когда электроснабжение восстановится, и вы вернетесь на свое рабочее место, вы даже не заметите, что что-то произошло.

Совет 6. Купите ИБП с достаточным количеством розеток для периферийных устройств и разъемов для защиты телефонной линии.
Пользователи обычно используют ИБП для защиты не только ПК, но и периферийного оборудования. Если вы планируете подключать к ИБП различные устройства (ЖК-телевизор, принтер и т. Д.)), убедитесь, что в источнике бесперебойного питания есть специальные розетки с защитой от перенапряжения. Если у вас есть модемы и факсы, рекомендуется использовать ИБП для защиты телефонной линии. Представьте, что в проводе, соединяющем компьютер с внешней сетью, возникает перенапряжение из-за грозы. Если линия защищена ИБП, не нужно беспокоиться о том, что возникающие помехи достигнут модема и отключат его. Некоторые модели ИБП также имеют разъемы для защиты сетевого оборудования, подключенного к локальной сети.
Совет 7. Перед покупкой ИБП определитесь, где он будет располагаться в квартире.
При покупке ИБП нужно учитывать такой параметр, как шум, и заранее продумать расположение источника. ИБП, работающий от батареи, генерирует около 40-45 децибел на расстоянии 1 метра от ИБП, что может вызвать раздражение. Поэтому не рекомендуется размещать в спальне рабочий источник. При необходимости разместите ИБП за перегородкой, а не рядом с кроватью, чтобы снизить уровень шума и одновременно обеспечить эффективное охлаждение ИБП.
Совет 8. Купите ИБП с четкой индикацией и управлением.
Каждому пользователю приятно, когда информация о работе системы поступает к нему в понятной и удобной форме. Все ИБП информируют пользователя звуковыми сигналами, например, при переходе в режим работы от батарей. Кроме того, в ИБП есть светодиодные индикаторы, которые указывают на различные состояния, в том числе ненормальные, например, когда необходимо заменить батарею.
В настоящее время на рынке представлены инновационные ИБП с ЖК-дисплеем, на котором отображается до 20 различных параметров ИБП и состояние сети, например, срок службы батареи, напряжение сети, энергопотребление и т. Д.Теперь, чтобы получить эту информацию, вам не нужно запускать на компьютере специальную программу – данные четко отображаются на дисплее.
Помимо индикации, разработчики встраивают в ИБП элементы управления. Так, с помощью кнопки включения можно изменить настройки источника, например, чувствительность к скачкам напряжения, которая определяет, как часто ИБП переключается на аккумулятор.
Совет 9. Купите ИБП с возможностью замены батареи.
Как правило, срок службы батареи источника бесперебойного питания составляет 3-5 лет, после чего батарею необходимо заменить.При этом стоимость покупки нового комплекта батарей в несколько раз меньше стоимости ИБП. Поэтому при покупке обращайте внимание на возможность самостоятельной замены аккумуляторов в этой модели.
Самый неопытный пользователь может заменить батарею в современных ИБП – достаточно снять крышку, отсоединить два провода, вытащить аккумуляторный блок и вставить другой. Вам даже не нужно отключать питание – батареи меняются при работающем компьютере.
Многих волнует вопрос, можно ли использовать в ИБП другие аккумуляторы, например автомобильные, вместо штатных. Ответ: это невозможно, поскольку каждый ИБП рассчитан на работу с определенной батареей, а использование сторонних аккумуляторов приводит к потере первоначальной гарантии на ИБП.

Совет 10. Сосредоточьтесь на компаниях, которые предоставляют техническую поддержку.
При выборе поставщика ИБП следует учитывать такие параметры, как гарантия, наличие качественной технической поддержки и наличие сервисного центра в городе.Даже самый технически совершенный источник бесперебойного питания, как и любой блок, требует обслуживания; очень удобно, если вы в любой момент можете позвонить в спецслужбу, задать свой вопрос и получить оперативный ответ. Также стоит обратить внимание на репутацию производителя на рынке. Покупая известный бренд, давно зарекомендовавший себя, вы можете быть уверены в надежности и качестве продукции, а в случае возникновения проблем – в гарантированной технической поддержке.
Если после прочтения этой статьи у вас по-прежнему возникают трудности с выбором ИБП, обратитесь в Центр технической поддержки производителя ИБП, где специалисты по защите электропитания могут посоветовать, какое оборудование вам необходимо для защиты нагрузки, с учетом специфики ее использования.

Точки переключения пониженного напряжения – на входе / на выходе (до переключения), В	Точки переключения при повышении напряжения – на входе / на выходе (до переключения), В

Входное напряжение, частота	220 В ± 25%, 47-63 Гц
Выходное (работа от аккумулятора) напряжение, частота	220 В ± 5% 50 Гц ± 5%
Регулятор напряжения автоматический	1 повышающий и 1 понижающий
выходная мощность	800 ВА / 480 Вт
Форма выходного сигнала	Приближенная синусоида
Время переключения батареи
Срок службы батареи	5-30 минут в зависимости от мощности нагрузки.
Функция запуска оборудования без подключения к сети
Тип, напряжение и емкость аккумулятора	Необслуживаемый герметичный свинцово-кислотный аккумулятор 12 В 9 Ач.
Время зарядки аккумуляторов до 90% после разрядки до уровня половинного отключения нагрузки.
Показатели	1 светодиод
Звуковая сигнализация	«Дежурный режим», «Батареи разряжены», «Перегрузка»
Самодиагностика	Автоматическая диагностика во время работы
Защита от импульсов	320 Дж, 2 мс
Защита входа	Предохранитель
Защита выхода от короткого замыкания
Автоматическое отключение при перегрузке
Защита телефонной связи	Фильтр RJ-11
Энергосбережение
Интерфейс
Мониторинг	Программное обеспечение WinPower2004
Размеры Ш × Г × В	100 × 330 × 140 мм

Выходные разъемы
Уровень акустического шума на расстоянии 1 метра от устройства
Условия труда	0-95% от 0 до + 40 ° C

Модель	450ВА.	620ВА.	700 ВА.	1400ВА.
Допустимое входное напряжение, дюйм	0 … 320
Входное напряжение при работе от сети *, в	165 … 283
Выходное напряжение *, дюйм	208 … 253
Защита входной цепи от перегрузки	Возвратный автоматический выключатель Возвратный
Диапазон частот при работе от сети, Гц	47…63
Время включения аккумулятора, мс	4
Максимальная мощность в нагрузке, ВА (Вт)	450 (280)	620 (390)	700 (450)	1400 (950)
Выходное напряжение при работе от АКБ, в	230
Частота при работе от АКБ, Гц	50 ± 0,1.
Форма сигнала при работе от АКБ	Синусоида
Защита выходной цепи от перегрузки	Защита от перегрузки и короткого замыкания, отключение при перегрузке с фиксацией
Тип батареи	Свинец герметичный, ремонтопригодный
Количество батарей x напряжение, дюйм,	2 х 12.	2 х 6.	2 х 12.	2 х 12.
Емкость АКБ, Ач	4,5	10	7	17
Срок службы батареи, лет	3 … 5
Время полной зарядки, кл.	2 … 5
Размеры ИБП (высота x ширина x длина) см.	16,8×11,9×36,8		15,8×13,7×35,8	21,6x17x43,9
Масса нетто (брутто), кг	7,30 (9,12)	10,53 (12,34)	13,1 (14,5)	24,1 (26,1)

Краткое описание Дефект	Возможная причина	Метод поиска и устранения неисправности
ИБП не включается	Батареи не подключены	Подключите батареи
	Плохая или неисправная аккумуляторная батарея, маленький ее контейнер	Заменить аккумулятор.Емкость заряженного аккумулятора можно проверить с помощью лампы дальнего света от автомобиля (12 В, 150 Вт)
	Полевые транзисторы мощного полевого инвертора	В этом случае нет напряжения на выводах батареи, подключенной к плате ИБП. Проверить омметр и заменить транзисторы. Проверить резисторы в цепях их жалюзи. Заменить IC16
	Гибкий кабель для подключения дисплея	Эта неисправность может быть вызвана замыканием выводов гибкого кабеля на шасси ИБП.Замените гибкий кабель, соединяющий дисплей с основной платой ИБП. Проверить установку предохранителя F3 и транзистора Q5
	Кнопка включения в продаже	Заменить кнопку SW2
ИБП включается только от АКБ	Установлен предохранитель	Заменить F3. Проверяем исправность транзисторов Q5 и Q6
ИБП не запускается. Индикатор замены батареи светится	Если аккум рабочий, значит ИБП некорректно отрабатывает программу	Сделайте калибровку напряжения АКБ фирменной программой от ARS
ИБП не включается в линии	Обрыв сетевого кабеля или нарушение контакта	Подсоедините сетевой кабель.Проверь моб плаг-машины. Проверьте подключение шнура горячей нейтрали
	Плата элементов холодной пайки	Проверить исправность и качество пачек элементов L1, L2 и особенно Т1
	Неисправные варисторы	Проверить или заменить варисторы MV1 … MV4
При включении ИБП нагрузка разряжается	Неисправен датчик напряжения Т1	Заменить T1. Проверить исправность предметов: D18… D20, C63 и C10
Мигают индикаторы дисплея	Конденсатор пониженный конденсатор С17	Заменить конденсатор C17.
	Конденсаторы вероятной утечки	Заменить C44 или C52
	Неисправные контакты реле или элементы платы	Заменить реле. Заменить IC3 и D20. Диод Д20 лучше заменить на 1Н4937
Перегрузка ИБП	Мощность подключенного оборудования превышает номинальную	Уменьшить нагрузку
	Неисправен трансформатор Т2.	Заменить Т2.
	Неисправен датчик тока ST1	Заменить st1. Сопротивление более 4 Ом свидетельствует о неисправности датчика тока
	Неисправен IC15	Заменить IC15. Проверить напряжение -8 В и 5 В. Проверить и при необходимости заменить: IC12, IC8, IC17, IC14 и инвертор мощных полевых транзисторов. Проверить обмотку силового трансформатора
Аккумулятор не заряжается	Программа ИБП работает некорректно.	Откалибруйте напряжение батареи фирменной программой от ARS. Проверьте константы 4, 5, 6, 0. Константа 0 важна для каждой модели ИБП. Постоянную проверку делать после замены АКБ
	Схема зарядки аккумулятора	Заменить IC14. Проверить напряжение 8 на выходе. 9 IC14, если нет, замените C88 или IC17
	Неисправный аккумулятор	Заменить аккумулятор. Его мощность можно проверить по плафону от автомобиля (12 В, 150 Вт)
	Неисправен микропроцессор IC12	Заменить IC12.
При включении ИБП не запускается нажимаем	Неисправна схема разряда	Проверить установку и заменить неисправные детали: IC11, IC15, Q51 … Q53, R115, C77
Индикаторы дефекта	Неисправность схемы индикации	Проверить и заменить неисправные Q57 … Q60 на плате индикатора
ИБП не работает в режиме ON-LINE	Дефект элементов платы	Заменить Q56. Проверить исправность предметов: Q55, Q54, IC12.Неисправен IC13, иначе его придется перепрограммировать. Программу можно брать с хорошим ИБП
Когда вы идете на работу от батареи, ИБП выключается и самопроизвольно включается	Пробивается транзистор Q3.	Заменить транзистор Q3.

Модель	BK250I.	BK400I.	Bk600i.
Номинальное входное напряжение, дюйм	220 … 240
Номинальная частота сети, Гц	50
Энергия поглощенных выбросов, Дж	320
Пиковые текущие выбросы и	6500
Пропущены в нормальном режиме выбросы напряжения по тесту IEEE 587 Cat. А 6кВА,%
Напряжение переключения, в	166..196
Выходное напряжение при работе от аккумуляторов, в	225 ± 5%
Выходная частота при работе от аккумуляторов, Гц	50 ± 3%
Максимальная мощность, ВА (Вт)	250 (170)	400 (250)	600 (400)
Коэффициент мощности	0,5. ..1,0
Пик-фактор
Номинальное время переключения, мс	5
Количество батарей x напряжение, в	2×6	1×12	2×6
Емкость аккумуляторов, Ач	4	7	10
Время зарядки 90% после разряда до 50%, час	6	7	10
Акустический шум на расстоянии 91 см от прибора, дБ
Время работы ИБП на полной мощности, не менее	> 5
Максимальные размеры (в x x x г), мм	168x119x361
Масса, кг	5,4	9,5	11,3

Проявление дефекта	Возможная причина	Способ поиска и устранения дефекта
Запах дыма, не работает ИБП	Неисправен входной фильтр	Проверить исправность компонентов MOV2, MOV5, L1, L2, C38, C40, а также соединяющих их направляющих платы
ИБП не включается.Индикатор не светится	Автомат защиты входа (автоматический выключатель) ИБП	Уменьшите нагрузку ИБП, отключив часть оборудования, а затем включите автомат защиты, нажав на контактную схему
	Сорок батареек	Заменить батареи
	Батареи подключены неправильно	Проверить правильность подключения аккумуляторов
	Неисправен инвертор	Проверьте сервисное обслуживание инвертора.Для этого отключите ИБП от сети переменного тока, отсоедините аккумуляторы и разрядите С3 ёмкостью резистора 100 Ом, прозвоните омметром «сток исток» каналов мощных полевых транзисторов Q1 … Q6, Q37, Q36. Если сопротивление составляет несколько Ом и менее, то транзисторы заменяют. Проверить резисторы в шторках R1 … R3, R6 … R8, R147, R148. Проверить исправность транзисторов Q30, Q31 и D36 … D38 и диодов D41. Проверить предохранители F1 и F2
	Неисправен инвертор	Заменить микросхему IC2
При включении ИБП отключает нагрузку	Неисправен трансформатор Т1	Проверить исправность обмоток трансформатора Т1.Проверить дорожки на плате, соединяющие обмотки Т1. Проверить предохранитель F3.
ИБП работает от аккумуляторов несмотря на то, что в сети есть напряжение	Напряжение в электросети очень низкое или искаженное	Проверьте входное напряжение с помощью индикатора или измерительного прибора. Если это допустимо для нагрузки, уменьшите чувствительность ИБП, т.е. измените границу срабатывания с помощью переключателей, расположенных на задней стенке устройства
ИБП включается, но напряжение на нагрузке не приходит	Неисправно реле RY1	Проверить ремонт реле RY1 и транзистора Q10 (BUZ71).Проверить исправность IC4 и IC3 и напряжение питания на их выходах
ИБП включается, но напряжение на нагрузке не приходит	Неисправно реле RY1	Проверить дорожки на плате подключения контактов реле
ИБП гудит и / или отключает нагрузку без обеспечения ожидаемого резервного питания	Неисправен инвертор или один из его элементов	См. Подпункт «Неисправный инвертор»
ИБП не обеспечивает ожидаемого резервного питания	Аккумуляторы разряжены или утерян контейнер	Зарядка аккумуляторных батарей.Они требуют подзарядки после длительных отключений электроэнергии. Кроме того, аккумуляторы быстро стареют при частом использовании или при работе в условиях высоких температур. Если приближается конец срока службы батарей, желательно их заменить, даже если звуковой сигнал тревоги не позволяет заменить заменяемые батареи. Емкость заряженного аккумулятора Проверить автомобильную лампу танцевального света 12 В, 150 Вт
ИБП не обеспечивает ожидаемого резервного питания	ИБП перегружен	Уменьшить количество потребителей на выходе ИБП
После замены батарей ИБП не включается	Неправильное подключение батарей при их замене	Убедитесь, что аккумуляторные батареи
При включении ИБП издает громкий тональный сигнал, иногда приглушенный	Неисправные или сильно разряженные аккумуляторные батареи	Заряжайте аккумуляторные батареи не менее четырех часов.Если после перезарядки проблема не исчезнет, замените батарейки
Аккумуляторы не заряжаются	Диод D8 неисправен	Проверить посадку D8. Его обратный ток не должен превышать 10 мкА
Аккумуляторы не заряжаются	Напряжение заряда ниже требуемого	Откалибровать напряжение заряда аккумулятора

Схемы	Неисправный компонент	Возможна замена
IC1	LM317T.	LM117H, LM117K.
IC2.	CD4001.	К561Л5.
IC3, IC10	74c14	Составлен из двух микросхем К561ТЛ1, выводы которых соединены по области Codo на микросхеме
IC4	LM339.	К1401С1
IC5	CD4011.	К561Л7.
IC6	CD4066.	К561Т3
D4 … D8, D47, D25 … D28	1N4005.	1N4006, 1N4007, BY126, BY127, BY133, BY134, 1N5618 … 1N5622, 1N4937
Q10.	Буз71	Buz10, 2sk673, 2sk971, Buk442 … BUK450, BUK543 … BUK550
Q22.	IRF743.	IRF742, MTP10N35, MTP10N40, 2SK554, 2SK555
Q8, Q21, Q15, Q31, Q12, Q9, Q27, Q28, Q32, Q33	PN2222.	2n2222, BS540, BS541, BSW61 … BSW 64, 2N4014
Q11, Q29, Q25, Q26, Q24	PN2907.	2n2907, 2n4026 … 2n4029
Q1 … Q6, Q36, Q37	IRFZ42.	Буз11, Буз12, прфз42

Входное напряжение, частота	220 В ± 25%, 47-63 Гц
Выход (при работе от батарей) Напряжение, частота	220 В ± 5% 50 Гц ± 5%
Регулятор напряжения автоматический	1 повышающая ступень и 1 понижающая
выходная мощность	1000 ВА / 600 Вт
Форма выхода	Приближенная синусоида
Время переключения батареи
Срок службы батареи	5-30 минут в зависимости от мощности нагрузки.
Функция запуска оборудования без подключения к источнику питания
Тип, напряжение и емкость батареи	Необслуживаемая герметичная свинцово-кислотная батарея, 24 В, две батареи по 12 на 7,2 Ач.
Время зарядки аккумулятора до уровня 90% после разрядки на нагрузку нагрузки при половинной нагрузке.
Показатели	6 светодиодов
Звуковая сигнализация	«Резервный режим», «Батареи разряжены», «Перегрузка»
Самодиагностика	Диагностика автоматическая при работе
Защита от импульсов	320 Дж, 2 мс
Защита на входе	Автоматический предохранитель
Защита от короткого замыкания
Автоматическое отключение при перегрузке
Защита телефонии	Фильтр RJ-11
Энергосбережение
Интерфейс
Мониторинг	программное обеспечение winPower2004
Размеры ш × г × дюйм	140 × 368 × 180 мм

Выходные разъемы
Уровень акустического шума на расстоянии 1 метра от устройства
Условия труда	0–95% от 0 до + 40 ° C

ЦП	AMD Sempron 3000+ КОРОБКА
Материнская плата	Foxconn 761GXK8MC-S
	512 МБ Corsair DDR400 VS512MB400
Видеоадаптер	ATI Radeon X700
HDD	СТ360020А
	15` Viewsonic G655
Источник питания	FSP400-50THN-P

M O SCH n O с T b	V R e m I am R a b O T NS	А В R	F и л b T R с e T e v O th	F и л b T R	F O R м a с и G n a l a	Z a R Я d До a	NS на высоте м	С и G n a l и s a c и Я	И n d и К a c и Я	И n T e R f e th с	С O f T	D и s a th n	TO O m NS l e To T a c и Я	G a R a n T и Я
300	6:50							?						2	76 долл. США ()
840	52:30													2	192 долл. США ()
390	22:40													2	$ 122 ()
600	37:30	?												2	345 долл. США ()
405	22:40	?												2	$ 122 ()
300	8:20	?										?		2	$ 41 01/10
600	39:00											?		н / д	88 $ ()
1050	90:40					?								2	295 долл. США ()
700	26:50													2	$ 219 ()
480	15:10													2	105 $ ()
300	6:45													2	48 $ ()
300	7:35													2	$ 58 ()
500	19:10					?								2	96 $ ()
600	20:50													2	140 долл. США (
