SG3525 Datasheet PDF – Motorola => Freescale

SG3525 Datasheet, SG3525 PDF, Pinouts, Circuit – Motorola => Freescale

Номер в каталоге

Компоненты Описание

производитель

SG3525


Motorola => Freescale

Other PDF

  no available.

PDF

SG3525 Datasheet PDF :

Pulse Width Modulator Control Circuits

The SG3525A, SG3527A pulse width modulator control circuits offer improved performance and lower external parts count when implemented for controlling all types of switching power supplies. The on–chip +5.1 V reference is trimmed to ±1% and the error amplifier has an input common–mode voltage range that includes the reference voltage, thus eliminating the need for external divider resistors. A sync input to the oscillator enables multiple units to be slaved or a single unit to be synchronized to an external system clock. A wide range of deadtime can be programmed by a single resistor connected between the CT and Discharge pins.

These devices also feature built–in soft–start circuitry, requiring only an external timing capacitor. A shutdown pin controls both the soft–start circuitry and the output stages, providing instantaneous turn off through the PWM latch with pulsed shutdown, as well as soft–start recycle with longer shutdown commands. The under voltage lockout inhibits the outputs and the changing of the soft–start capacitor when VCC is below nominal. The output stages are totem–pole design capable of sinking and sourcing in excess of 200 mA. The output stage of the SG3525A features NOR logic resulting in a low output for an off–state while the SG3527A utilized OR logic which gives a high output when off.

• 8.0 V to 35 V Operation
• 5.1 V ± 1.0% Trimmed Reference
• 100 Hz to 400 kHz Oscillator Range
• Separate Oscillator Sync Pin
• Adjustable Deadtime Control
• Input Undervoltage Lockout

• Latching PWM to Prevent Multiple Pulses
• Pulse–by–Pulse Shutdown
• Dual Source/Sink Outputs: ±400 mA Peak

Page Link’s: 1  2  3  4  5  6  7  8


Самодельный блок питания на SG3525 для УНЧ

Импульсный блок питания для усилителя

Хочу представить схему импульсного блока питания на микросхеме SG3525 для усилителя низкой частоты. Схема собрана по мотивам разработки Сергеj с радиокота.

Схема блока питания

Открыть схему в большом разрешении.

Сборка и настройка схемы

Собираем схему импульсного блока питания в следующей последовательности, впаиваем конденсаторы, диодный мост, и все остальное, что показано на фото.

Намотка силового трансформатора

Затем рассчитываем и наматываем силовой трансформатор.

Наматываем половину первичной обмотки, изолируем и наматываем экранирующую обмотку и опять изолируем.

Затем наматываем вторичную обмотку, изолируем, затем экранирующий слой и опять слой изоляции.

Наматываем вторую половину первичной обмотки, изолируем.

Припаиваем провода к выводам катушки, вставляем ферритовый сердечник и крепим его с помощью клея и липкой ленты.

Намотка ТГР

Далее нам нужно допаять компоненты на плату до такого состояния.

Параллельно или заранее нужно спаять плату вспомогательного источника, который питает схему управления. После этого впаять ее в плату блока и питания и проверить выходное напряжение, на которое он рассчитывался.

Также нужно собрать плату управления без тгр. Впаять ее с обратной стороны блока питания и замерить ток ее потребления в указанной точке. У меня ток потребления платой управления без тгр составил 12 ма.

Берем кольцо для тгр, мотаем на него несколько витков, например 25, впаиваем его в плату управления и замеряем ток потребления платы управления вместе с кольцом тгр.

Суть методики заключается в том, что при правильном количестве витков на тгр, ток потребления платы управления должен прибавится на 15…20 мА. Соответственно если он больше или меньше, то наматываем или отматываем витки и добиваемся нужного тока.

С намотанными на кольцо 25 витками, ток потребления платы стал 28 мА, ток потребления повысился на 16 ма, что соответствует диапазону из методики.

Берем провод диаметром 0,2..0,3 мм, скручиваем вместе и мотаем одновременно на тгр 25 витков (это в моем случае). Затем тгр нужно впаять в плату управления и еще раз проверить ток потребления (на всякий случай)

Перепаиваем плату управления на свое место, а там, где замеряли ток, это место запаиваем припоем.

Данная методика расчета тгр, была предложена Seriyvolk с радиокота.

Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/blok-pitanija-na-sg3525

Читайте статьи на сайте первоисточнике, не поддерживайте воров.

Окончательная сборка

Далее собираем плату импульсного блока питания, допаяв необходимые компоненты. Ниже несколько фоток печатных плат блока питания для усилителя в сборе.

Настройка ограничения тока

На плате управления выставляем переменный резистор в крайнее левое положение (крутим против часовой стрелки до упора). Это положение будет соответствовать минимальному току, при котором сработает защита и блок питания уйдет в защиту. Если вам нужно будет прибавить ток, то нужно повернуть резистор по часовой стрелке и добиться требуемого тока, при котором будет срабатывать защита.

Не крутите это резистор бездумно, нужно повернуть чуть чуть и проверить ток срабатывания защиты!!!

Видео, демонстрирующее работу узла защиты от короткого замыкания блока питания на SG3525

Заключение

В данной статье не рассматривался расчет выходного напряжение и тока. Данная задача возлагается на вас, как рассчитаете, такие ток и напряжение и будет выдавать данная схема импульсного блока питания.

Скачать схему и плату импульсного блока питания на SG3525 можно по этой ссылке1510

Всем чистого звучания.

Статью написал: Admin Whoby. Ru

Еще записи по теме



sg3525 – ЭЛЕКТРОННЫЕ СХЕМЫ

u0421u0435u0440u0433u0435u0439-78, u044f u0432u0441u0435u0436 u043du0438u0447u0435 u043du0435 u043fu043eu043du044fu043b,u043cu043du0435 u043du0443u0436u043du043e sg3525 u043fu0440u043eu043cu043eu0434u0443u043bu0438u0440u043eu0432u0430u0442u044c u0441u0438u0433u043du0430u043bu043eu043c 2 u0448u0442./u043bu043eu0442 u0447u0438u0441u0442u0430u044f u0441u0438u043du0443u0441u043eu0438u0434u0430 u0434u0440u0430u0439u0432u0435u0440 u043fu043eu0432u044bu0448u0435u043du0438u0435 u0442u0430u0440u0435u043bu043eu0447u043au0438, Dy-3525, Sg3525 + LM358 3525 + 358 u043fu0440u0438u0432u043eu0434… u041eu0440u0438u0433u0438u043du0430u043bu044cu043du044bu0439 10 u0448u0442./u043bu043eu0442 SG3525AN 3525AN SG3525A SG3525 PWM DIP u0432u043bu0430u0441u0442u044c IC(China (Mainland)). u0418u0437u043eu0431u0440u0430u0436u0435u043du0438u0435 Sg3525 300w u0440u0430u0441u043fu043eu043bu043eu0436u0435u043du043du043eu0435 u0432 PhotoShare7.
photoshare, photo share, image upload sg3525 circuit. u0417u0434u0440u0430u0432u0441u0442u0432u0443u0439u0442u0435 u0434u043eu0440u043eu0433u0438u0435 u0444u043eu0440u0443u043cu0447u0430u043du0435 u0441u043eu0431u0438u0440u0430u044e u0438u043cu043fu0443u043bu044cu0441u043du0438u043a u043du0430 SG3525+IR2110 u0434u043bu044f u0443u0441u0438u043bu0438u0442u0435u043bu044f u0425u0430u043cu0435u043bu0435u043eu043d 600u0432u0442… Dc To Dc Converters Sg3525 Project Sg3525. quotes pictures. 1000u00b5f-25v-c11-1u00b5f-400v-ic1-sg3525a-t1-irf540-t2-irf540-d1-d2-link. SG3525 datasheet – PULSE WIDTH MODULATOR CONTROL CIRCUITS. sg3525 – u0420u0430u0431u043eu0447u0438u0435 u0441u0445u0435u043cu044b u0434u043bu044f u0412u0430u0441. 250w-car-amplifier-project-sg3525-dc-to-dc-converter-circuit.zip. sg3525.JPG. sg3525.JPG – u0420u0430u0437u043cu0435u0440: 179,06 u041au0431, u0421u043au0430u0447u0430u043du043e: 152. u0421u0445u0435u043cu0430 u0431u0435u0437u0443u0441u043bu043eu0432u043du043e u0432u044bu0437u044bu0432u0430u0435u0442 u0438u043du0442u0435u0440u0435u0441 u0432 u0432u0438u0434u0443 u0441u0432u043eu0435u0439 u043fu0440u043eu0441u0442u043eu0442u044b.
LytA + bmp Proteus ares) files. sg3525-ei33-200w-600w-atx-dc-dc-converters-circuits.rar… UC3525 =SG3525A=KA3525A Uku0142ad scalony: driver; PWM controller; 100mA; 19V; DIP16. u041fu0435u0440u0441u043eu043du0430u043bu044cu043du044bu0439 u0441u0430u0439u0442 – SMPS 700W V0.1 u0412u043eu043eu0431u0449u0435 SG3525 u0445u043eu0440u043eu0448u0430u044f u043cu0438u043au0440u043eu0441u0445u0435u043cu0430, u0435u0435 u0444u0443u043du043au0446u0438u043eu043du0430u043bu044cu043du044bu0439 u0430u043du0430u043bu043eu0433 (u0446u043eu043au043eu043bu0435u0432u043au0430 u043du0435 u0441u0445u043eu0434u0438u0442u0441u044f) UC3825 sg3525a. sg3525 circuit diagram. Ucuz sg3525ap sop 16, Yu00fcksek Kalite ana elektronik bileu015fenler. cep telefonu ic sg3525 circuit u0421u0434u0435u043bu0430u0439 u0441u0430u043c. SG3525A SG3525 u043fu0435u0440u0435u043au043bu044eu0447u0435u043du0438u0435 u043au043eu043du0442u0440u043eu043bu043bu0435u0440u044b u043du0430u043fu0440u044fu0436u0435u043du0438u044f u0440u0435u0436u0438u043c / u0441u0438u043du0445u0440u043eu043du0438u0437u0430u0446u0438u0438 DIP-16(China (Mainland)) .
u0430 u044du0442u043e u0435u0449u0435 u0431u043bu0438u0436u0435,u043du0430 BUZ11. SG3525 KA3525 u0414u0440u0430u0439u0432u0435u0440 u043fu043bu0430u0442u044b 12 u0412 u043eu0434u043du043eu043c u043cu0430u0448u0438u043du0430 u043fu0440u0435u0434u0443u0441u0438u043bu0438u0442u0435u043bu044c u0443u043bu044cu0442u0440u0430u0437u0432u0443u043au043eu0432u043eu0439 u043fu0440u0435u043eu0431u0440u0430u0437u043eu0432u0430u0442u0435u043bu044c… SG3525 u041cu043eu0434u0443u043bu044c u043au043eu043du0442u0440u043eu043bu043bu0435u0440u0430 (8 12V) . u0411u0435u0441u043fu043bu0430u0442u043du0430u044f u0434u043eu0441u0442u0430u0432u043au0430 20 u0448u0442./u043bu043eu0442 SG3525 SG3525AN u0448u0438u043c u043fu043eu0441u0440u0435u0434u043du0438u043a u043du043eu0432u044bu0439 u043eu0440u0438u0433u0438u043du0430u043bu044cu043du044bu0439. Lanbo Technology Co., Ltd. u0427u0438u0441u0442u0430u044f u0441u0438u043du0443u0441u043eu0438u0434u0430 u0438u043du0432u0435u0440u0442u043eu0440 u043fu043eu0432u044bu0448u0435u043du0438u0435 u0432u043eu0434u0438u0442u0435u043bu044c u0431u043eu0440u0442u0443 SG3525 + LM358.
.. u041du0443u0436u043du0430 u0433u0430u043bu044cu0432u0430u043du0438u0447u0435u0441u043au0430u044f u0440u0430u0437u0432u044fu0437u043au0430, u0441u0432u0430u0440u0433u0430u043du0438u043b u043du0435u0431u043eu043bu044cu0448u043eu0439 u0438u043cu043fu0443u043bu044cu0441u043du0438u043a u043du0430 SG3525 (u0441u0445u0435u043cu0430 u043fu0440u0438u043bu0430u0433u0430u0435u0442u0441u044f). Otu00f3u017c opornik R26 musi byu0107 podu0142u0105czony do nu00f3u017cki 2 (SG3525), a “u015brodek. sg3525 PWM u043au043eu043du0442u0440u043eu043bu043bu0435u0440 u043cu043eu0434u0443u043bu044c u0440u0435u0433u0443u043bu0438u0440u0443u0435u043cu0430u044f u0447u0430u0441u0442u043eu0442u0430. u0444u0443u043du043au0446u0438u0438. u0447u0438u043f u0443u043fu0440u0430u0432u043bu0435u043du0438u044f u0448u0438u0440u043eu0442u043du043e-u0438u043cu043fu0443u043bu044cu0441u043du0430u044f u043cu043eu0434u0443u043bu044fu0446u0438u044f u043du0430 u0431u043eu0440u0442u0443 sg3525a.
u041du0430u0447u0438u043du0430u044e u043du0430u0431u0440u0430u0441u044bu0432u0430u0442u044c u0441u0445u0435u043cu0443 SG3525+IRF2804 u043fu043eu043au0430 u0432 u0440u0438u0441u043eu0432u0430u043bu043au0435. u043fu0440u0435u043eu0431u0440u0430u0437u043eu0432u0430u0442u0435u043bu044c u043du0430 SG3525 300 u0432u0430u0442u0442. SG3525A u0438u043du0432u0435u0440u0442u043eu0440 u0432u043eu0434u0438u0442u0435u043bu044c u0431u043eu0440u0442u0443 u0441u043cu0435u0441u0438u0442u0435u043bu044c u043fu0440u0435u0434u0443u0441u0438u043bu0438u0442u0435u043bu044f u0435u0437u0434u044b u0434u043eu0441u043au0430. sg3525 u7ec4 u6210 u7684 u6355 u9c7c u673a u7535 u8def u56fe-u5f00 u5173 u7535 u8def u56fe-u7535 u5b50 u4ea7 u54c1 u4e16 u754c. u041au0430u043a u0431u044bu0442u044c u0441 10 u043du043eu0433u043eu0439 SG3525 ? u0442u0440u0430u043du0441u0444u043eu0440u043cu0430u0442u043eu0440 u0440u0430u0441u0441u0447u0438u0442u0430u043d u0441 u043fu043eu043cu043eu0449u044cu044e u043fu0440u043eu0433u0440u0430u043cu043cu044b u0421u0442u0430u0440u0438u0447u043au0430 u0421u0445u0435u043cu0430 u0438u043du0432u0435u0440u0442u043eu0440u0430 sg3525.
…diagram br a href=’http://circuitsgallery.com/2014/01/sg3525-inverter-circuit-pwm.html’ u041cu0438u043au0440u043eu0441u0445u0435u043cu0430 SG3525AN u044fu0432u043bu044fu0435u0442u0441u044f u0428u0418u041c – u043au043eu043du0442u0440u043eu043bu043bu0435u0440u043eu043c, u0438 u0432u044bu043fu0443u0441u043au0430u0435u0442u0441u044f u0432 u043fu043bu0430u0441u0442u043cu0430u0441u0441u043eu0432u044bu0445 u043au043eu0440u043fu0443u0441u0430u0445. hmin.tripod.com. sg 3525. Sg3525 Sg3525 u9006 u53d8 u5668 u7535 u8def u56fe Sg3525 u5e94 u7528 u7535 u8def u9ad8 u6e05 u56fe u7247 u4e2d u56fd. Sg3525 Sg3525 u9006 u53d8 u5668 u7535 u8def u56fe Sg3525 u5e94 u7528 u7535 u8def u9ad8… Components professional supporting. Full Bridge Inverter Chopperss Suppliers Picture sg3525 u0421u0434u0435u043bu0430u0439 u0441u0430u043c. SG3525 PWM Speed Controller Module With Adjustable Frequency. Pin Solar Inverter Using Sg3525 picture to pinterest.
996 x 638 gif 20kB. source: http://yamahamotorcyclesnew.net/read/sg3525. sg3525-200w-amplifier-files-200w-car-amplifier-circuit-lm3886-sg3525. Fu Yang electronics co., LTD. 10 u0448u0442. u0432 SG3525A SG3525 SOP-16 u043fu0443u043bu044cu0441 sg3525 u539f u7406 u56fe-sg3525 u9006 u53d8 u5668 u7535 u8def u56fe-u7535 u6c14 u539f u7406 u56fe u548c u63a5 u7ebf u56fe. u0412u044fu0447u0435u0441u043bu0430u0432 u0423u0436u0433u0430u043bu043eu0432 SG3525 u0420u0435u0433u0443u043bu0438u0440u0443u0435u043cu0430u044f u0447u0430u0441u0442u043eu0442u0430 u0428u0418u041c u043au043eu043du0442u0440u043eu043bu043bu0435u0440u0430 u043cu043eu0434u0443u043bu044c. SG3525 is used extensively in DC-DC converters… u0411u043f u043du0430 sg3525. Pin Sg3525 Dc Converter 12v To 35v Hqewnet On Pinterest. love pictures. memes pictures SG3525AN.
Смотрите также:
Цепь управления широтно-импульсным модулятором

% PDF-1. 4 % 1 0 объект > эндобдж 5 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > транслировать application / pdf
  • ON Semiconductor
  • SG3525A – Цепь управления широтно-импульсным модулятором
  • 2005-01-21T11: 20: 11BroadVision, Inc.2020-08-11T10: 06: 17 + 02: 002020-08-11T10: 06: 17 + 02: 00 Acrobat Distiller Command 3.01 для Solaris 2.3 и более поздних версий (SPARC) uuid: a215d4f6-3565-45f3-a3e6-53106aaf0229uuid: 60b1d3ac-f4e1-4e83-a23e-f7c8f0b7522c конечный поток эндобдж 4 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > транслировать HWVH} W ^ KBz ~! 0 @ `; GgWIe $ = B, â. , N7rsz &: Xp4X ” sN ~ Ģĥ B5 / rkayVH, r \ bb2S-n ~ gNE ع` ZDQȬ *] V5VŮ * E6 9 # r ‘# cIl

    /! 😯 “OCDet \ fi + 뵨 KWD!] L! {S_c: T | Պ \ őlQ> .anP # 溪 1’7CA 82 = 16uj) j

    Распиновка ИС SG3525 PWM, примеры, приложения, характеристики, техническое описание

    Интегральная схема управления для импульсного источника питания SG3525 : Частотно-импульсная модуляция и широтно-импульсная модуляция – это два типа методов, используемых в интегральных схемах управления для импульсных источников питания. В методе частотно-импульсной модуляции время импульса остается постоянным, но частота увеличивается с увеличением нагрузки.Но метод частотно-импульсной модуляции вызывает некоторые проблемы в импульсных источниках питания. С другой стороны, в методе широтно-импульсной модуляции частота остается постоянной, но ширина импульса изменяется с изменением нагрузки. Ширина импульса или по времени увеличиваются с увеличением нагрузки. Широтно-импульсная модуляция также решает проблемы, возникающие при частотно-импульсной модуляции. Следовательно, широтно-импульсная модуляция является предпочтительным методом для схем управления импульсными источниками питания.

    Типы контроллеров ШИМ

    На рынке доступно множество интегральных схем контроллера ШИМ (широтно-импульсной модуляции), таких как SG3525 . Эти микросхемы контроллеров ШИМ вы можете очень легко использовать в своих проектах SMPS, подключив к ним некоторые внешние схемы в соответствии с выбранной частотой. Я подробно расскажу об этом позже в этой статье. Существует два типа интегральных схем ШИМ-контроллера:

    В методе управления напряжением используется напряжение обратной связи путем сравнения его с эталонным значением для установки рабочего цикла ШИМ.Взамен контролировать выходное напряжение SMPS. В то время как метод управления током использует выходной ток из выходного индуктора, чтобы сравнить его с эталонным значением и установить рабочий цикл ШИМ. Я использовал ШИМ-контроллер в режиме напряжения в синусоидальном инверторе. Sg3525 используется в части преобразователя постоянного тока в постоянный для управления выходным напряжением и для переключения полевых МОП-транзисторов, подключенных к прерывателю двухтактного преобразователя.

    Введение в SG3525

    • Это контроллер широтно-импульсной модуляции IC , который имеет 16 контактов.
    • Обеспечивает два сигнала широтно-импульсной модуляции, которые дополняют друг друга.
    • Он используется для генерации сигнала ШИМ для проектов силовой электроники, а также для импульсных источников питания.
    • Он предлагает схему обратной связи для управления выходным напряжением путем сравнения сигнала обратной связи с опорным напряжением.
    • Он имеет схему защиты, которая отключает сигнал ШИМ на основе ограничения тока обратной связи.

    SG3525 распиновка, схема

    Это диаграмма конфигурации выводов , и функциональные возможности каждого вывода описаны в следующем разделе.

    Характеристики SG3525

    • Может работать при напряжении питания от 8 до 35 вольт. Это может повредить более 40 вольт.
    • Он также имеет вывод синхронизации внешнего генератора.
    • Имеет возможность отключения от импульса до импульса.
    • Он может работать в диапазоне частот от 100 до 400 кГц.
    • Он также обеспечивает функцию универсального управления мертвым временем между сигналами переключения для включения и выключения таких устройств, как полевые МОП-транзисторы, IGBTS и силовые транзисторы.
    • Максимальная рассеиваемая мощность составляет около 1000 мВт.
    • Другие похожие интегральные схемы: SG2525, UC3525 .
    • Для получения дополнительных сведений о характеристиках и характеристиках см. Техническое описание .

    Лист данных SG3525

    Как и где использовать SG3525

    • Sg3525 представляет собой интегральную схему ШИМ-контроллера в режиме напряжения. Он используется в большинстве инверторов, доступных на рынке.
    • Даже ведущие производители инверторов также используют Sg3525 в преобразователе постоянного тока в инверторе.Это 16-контактная интегральная схема.
    • Он имеет два выхода ШИМ, оба являются инверсией каждого из них. Еще одним преимуществом SG3525 является то, что он имеет встроенный ШИМ-драйвер на основе тотемной стойки.
    • Если вы хотите узнать о внутренней архитектуре SG3535. Найдите его в таблице данных.
    • Выходные контакты могут управлять полупроводниковыми устройствами с диапазоном тока до 50 мА. Например, если вы используете переключатель, для работы которого требуется более 50 мА, тогда вам придется использовать IC драйвера в качестве драйвера MOSFET IR2110 .
    • Описание и функции каждого контакта приведены в следующем разделе на распиновка sg3525 .

    Работа с функционалом каждого пина

    На схеме выше показана конфигурация контактов SG3525. Описание каждого пина приведено ниже:

    • Контакт 1 – инвертирующий, а контакт 2 – неинвертирующий. Если напряжение на инвертирующем выводе больше, чем напряжение на неинвертирующем выводе, рабочий цикл увеличивается, а если напряжение на неинвертирующем выводе больше, чем на инвертирующем выводе, рабочий цикл уменьшается.Таким образом, вы можете использовать один вывод для обратной связи через делитель напряжения и один вывод для установки опорного напряжения.
    • контакт 3 используется для синхронизации двух волн.
    • контакт 4 – это выход генератора.
    • выводы 5, 6 и 7 используются для установки частоты ШИМ. Частоту можно рассчитать по следующей формуле:

    f = 1 / CT (0,7 * RT + 3 * разряд)

    Регулируя номиналы конденсатора ТТ, резистора RT и разрядного резистора.вы можете настроить частоту ШИМ.

    • Контакт 8 SS используется для плавного пуска для включения выхода через некоторое время. Чем больше значение емкости, подключенной к выводу 8, тем больше время плавного пуска.
    • контакт 9 – это контакт компенсации, используемый с обратной связью, чтобы избежать быстрых колебаний выходного напряжения при изменении нагрузки или входного напряжения.
    • Контакт 10 отключен. ЕСЛИ вывод выключения = 0, он будет работать, а если вывод выключения = 1 означает, что подключен к 5 вольт, он останется в режиме выключения.
    • Контакты 11 и 14 являются выходными контактами. Эти контакты обеспечивают вход для полевых МОП-транзисторов, и, как я уже упоминал, нет необходимости подключать какой-либо драйвер Mosfet, поскольку sg3525 имеет встроенную схему драйвера полевого МОП-транзистора.
    • Контакты 13 и 15 – это контакты питания. Vc должно быть в пределах 5-35 вольт, а Vin должно быть в пределах 8-35 вольт.
    • Контакт 16 является эталонным контактом и используется для установки опорного напряжения через контакт 1 или 2. Его также можно использовать для подачи 5 вольт для отключения контакта, если вы хотите выключить sg3525 с помощью кнопки.

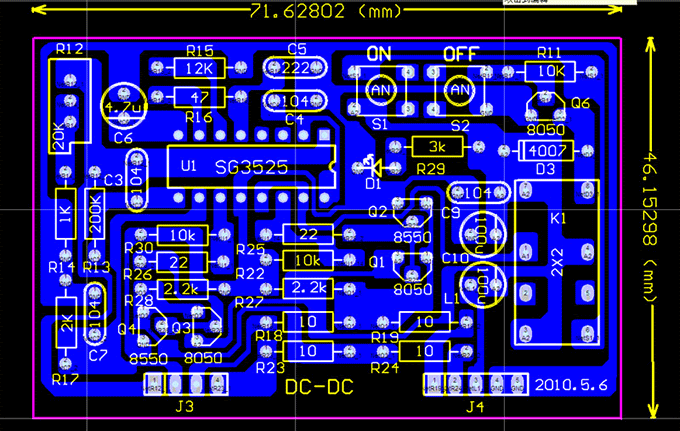

    Пример принципиальной схемы SG3524

    Принципиальные схемы примера ниже показывают принципиальную схему sg3525, который генерирует два инвертированных сигнала ШИМ. Пользователи могут регулировать ширину ШИМ с помощью переменного резистора, показанного в цепи обратной связи . Вы можете изменить значение переменного резистора, чтобы настроить разрешение ШИМ.

    • На приведенной выше принципиальной схеме обратная связь с выхода используется для получения стабилизированного напряжения.
    • Это подробно обсуждается в разделе «Преобразователь постоянного тока в постоянный с использованием двухтактной топологии».

    Инвертор Принципиальная схема Пример

    В этом втором примере эта микросхема ШИМ-контроллера используется для генерации источника переменного тока напряжением 220 В из 12 вольт постоянного тока. Эта схема основана на SG3525A , которая является той же IC. Два МОП-транзистора и трансформатор с ферритовым сердечником используются в двухтактном режиме конфигурации. Схема в этом примере обеспечивает выходной сигнал с регулируемым напряжением с помощью цепи обратной связи. Переменный резистор R10 обеспечивает функцию регулирования напряжения.

    SG3525 Приложения

    • Он используется в приложениях силовой электроники, таких как инверторы синусоидальной волны.
    • Он используется для генерации регулируемого напряжения для схем преобразования постоянного тока в постоянный, таких как понижающий преобразователь, повышающий преобразователь, преобразователь cuk и многие другие.

    Другие изделия синусоидального инвертора.

    Модуль ШИМ

    с двумя выходами источника / приемника с использованием SG3525

    SG3525 ШИМ-модуль – отличный инструмент для каждого любителя. Эта схема может использоваться в различных приложениях, таких как импульсный источник питания, преобразователь постоянного тока в постоянный, контроллер скорости двигателя постоянного тока, светодиодный димер, источник питания высокого напряжения, драйвер соленоида и электронная нагрузка постоянного тока. Эта недорогая схема управления широтно-импульсным модулятором обеспечивает улучшенные характеристики. Схема имеет различные опции, такие как регулируемый ШИМ , регулируемая частота , дополнительный плавный пуск , двойной выход источника / стока с рабочим циклом 50% , одиночный выход с 0 до 100% рабочего цикла и выходной сигнал уровень напряжения TTL-5V или 12V выбор с помощью перемычки.ШИМ-сигнал 5 В рассчитан на низкий ток, поэтому не потребляет более 20 мА. Выходы 12 В могут напрямую управлять полевым МОП-транзистором.

    Этот модуль также имеет функцию двойных выходов источник / приемник . Выходные каскады имеют тотемно-полюсную конструкцию, способную потреблять ток свыше 200 мА . Выходной каскад SG3525A имеет логику ИЛИ-ИЛИ, приводящую к низкому выходному сигналу для выключенного состояния, оба выхода способны управлять затвором полевого МОП-транзистора. Откройте перемычки J2 и J3, чтобы установить модуль в режим источника / приемника.В этом режиме выходная частота составляет от 105 Гц до 3,2 кГц. Используйте R2 10 Ом для режима источника и потребителя.

    Примечание: эта микросхема способна работать на частоте от 100 Гц до 400 кГц. Диапазон выходной частоты зависит от емкости конденсатора C3, мы использовали конденсатор емкостью 0,1 мкФ, который установил частоту 215 Гц на 6,5 кГц, при изменении емкости конденсатора на 0,01 мкФ частотный диапазон изменится с 2,2 кГц до 65 кГц.

    Характеристики

    • Питание 12 В постоянного тока (8-12 В)
    • Частота от 215 Гц до 6,5 кГц (режим с одним выходом)
    • Рабочий цикл от 0 до 100%
    • Частота от 105 Гц до 3. 2 кГц, двойной выход, источник / приемник
    • Рабочий цикл Двойной режим от 0 до 50%
    • Плавный пуск Дополнительно (установите конденсатор C2 10/16 В для плавного пуска)
    • Индикатор питания на плате
    • Размеры печатной платы 29,85X 15,88 мм

    Один выход (рабочий цикл от 0 до 100%)

    • Замкнуть перемычку J2 и J3
    • Регулировка рабочего цикла P1 потенциометра триммера от 0 до 100%
    • Подстроечный потенциометр PR1 Регулировка частоты от 215 Гц до 6,5 кГц
    • Перемычка J1 для выбора уровня выходного напряжения 5 В или 12 В
    • Если требуется плавный пуск: установите C2 10 мкФ / 16 В для плавного пуска или пропустите для нормальной работы
    • CN1 Pin 4-PW и GND обеспечивает выход

    Двойные выходы (рабочий цикл от 0 до 50%)

    • Разомкнутая перемычка J2 и J3
    • Регулировка рабочего цикла P1 потенциометра триммера от 0 до 50%
    • Подстроечный потенциометр PR1 Регулировка частоты 105 Гц на 3. 2 кГц
    • Перемычка J1 для выбора уровня выходного напряжения 5 В или 12 В
    • Если требуется плавный пуск: установите C2 10 мкФ / 16 В для плавного пуска или пропустите для нормальной работы
    • CN1 Контакт 3 OPB и контакт 5 OPA Выходы двойного источника

    Схема

    Список деталей

    Подключения

    Gerber View

    Фото

    Видео


    SG3525 Лист данных

    SG3525A-D

    [PDF] 0Abut2Pratik Evirici – Скачать бесплатно PDF

    Скачать 0Abut2Pratik Evirici…

    0Abut2Pratik Evirici

    Использование контроллера ШИМ SG3525 – Объяснение и пример: Принципиальная схема / схема двухтактного преобразователя ШИМ используется во всех видах схем управления мощностью и преобразователя. Некоторые распространенные примеры включают управление двигателем, преобразователи постоянного тока в постоянный, преобразователи постоянного тока в переменный и диммеры ламп. Существует множество контроллеров ШИМ, которые упрощают использование и применение ШИМ. Одним из самых популярных таких контроллеров является универсальный и широко распространенный SG3525, выпускаемый несколькими производителями – ST Microelectronics, Fairchild Semiconductors, On Semiconductors.SG3525 широко используется в преобразователях постоянного и переменного тока, инверторах постоянного тока в переменный, домашних ИБП, солнечных инверторах, источниках питания, зарядных устройствах и во многих других областях. При правильном понимании вы вскоре сможете сами начать использовать SG3525 в таких приложениях или в любых других приложениях, действительно требующих управления ШИМ. Прежде чем перейти к описанию и применению, давайте сначала взглянем на блок-схему и расположение контактов.

    Контакты 1 (инвертирующий вход) и 2 (неинвертирующий вход) являются входами для встроенного усилителя ошибки. Если вам интересно, что это такое, вы можете думать об этом как о компараторе, который контролирует увеличение или уменьшение рабочего цикла для «обратной связи», которую вы связываете с широтно-импульсной модуляцией (ШИМ). Это работает для увеличения или уменьшения рабочего цикла в зависимости от уровней напряжения на инвертирующем и неинвертирующем входах – контактах 1 и 2 соответственно.

     

    Когда напряжение на инвертирующем входе (контакт 1) больше напряжения на неинвертирующем входе (контакт 2), рабочий цикл уменьшается.Когда напряжение на неинвертирующем входе (контакт 2) больше напряжения на инвертирующем входе (контакт 1), рабочий цикл увеличивается.

    Частота ШИМ зависит от временной емкости и временного сопротивления. Конденсатор синхронизации (CT) подключен между контактом 5 и землей. Резистор синхронизации (RT) подключен между контактом 6 и землей. Сопротивление между контактами 5 и 7 (RD) определяет мертвое время (а также незначительно влияет на частоту). Частота связана с RT, CT и RD соотношением:

    Для RT и RD в Ω и CT в F, f выражается в Гц.Типичные значения RD находятся в диапазоне от 10 Ом до 47 Ом. Диапазон используемых значений (указанный производителями SG3525) составляет от 0 Ом до 500 Ом. RT должно быть в пределах от 2 кОм до 150 кОм. ТТ должен находиться в диапазоне от 1 нФ (код 102) до 0,2 мкФ (код 224). Частота генератора должна находиться в диапазоне от 100 Гц до 400 кГц. Перед каскадом драйвера есть триггер, из-за которого ваши выходные сигналы будут иметь частоты, вдвое меньшие, чем частота генератора, которая рассчитывается с использованием вышеупомянутой формулы.Итак, если вы хотите использовать это для инвертора 50 Гц, вам потребуются управляющие сигналы 50 Гц. Итак, частота генератора должна быть 100 Гц. Емкость, подключенная между контактом 8 и землей, обеспечивает функцию плавного пуска. Чем больше емкость, тем больше время плавного пуска. Это означает, что время, необходимое для перехода от 0% рабочего цикла к желаемому или максимальному рабочему циклу, больше. Итак, рабочий цикл увеличивается медленнее

    изначально. Имейте в виду, что это влияет только на начальную скорость увеличения рабочего цикла, то есть скорость увеличения рабочего цикла после запуска SG3525.Типичные значения емкости плавного пуска находятся в диапазоне от 1 мкФ до 22 мкФ в зависимости от желаемого времени плавного пуска. Контакт 16 – это выход из секции опорного напряжения. SG3525 содержит внутренний модуль опорного напряжения с номинальным напряжением +5,1 В, который настроен для обеспечения точности ± 1%. Это опорное напряжение часто используется для подачи опорного напряжения на усилитель ошибки для установки опорного напряжения обратной связи. Его можно напрямую подключить к одному из входов или использовать делитель напряжения для дальнейшего уменьшения напряжения.Контакт 15 – это VCC – напряжение питания SG3525, которое заставляет его работать. VCC должен находиться в диапазоне от 8 до 35 В. SG3525 имеет схему блокировки при пониженном напряжении, которая предотвращает работу, когда VCC ниже 8 В, тем самым предотвращая ошибочную работу или неисправность. Вывод 13 – это VC – напряжение питания на каскаде драйвера SG3525. Он подключен к коллекторам транзисторов NPN в выходном каскаде тотемных полюсов. Отсюда и название ВК. VC должен находиться в диапазоне от 4,5 В до 35 В. Выходное напряжение возбуждения будет на одно падение напряжения транзистора ниже VC.Таким образом, при управлении силовыми полевыми МОП-транзисторами напряжение VC должно находиться в диапазоне от 9 до 18 В (поскольку для большинства силовых полевых МОП-транзисторов требуется минимум 8 В для полного включения и максимальное напряжение пробоя VGS 20 В). Для управления МОП-транзисторами логического уровня можно использовать более низкий VC. Необходимо следить за тем, чтобы максимальное напряжение пробоя VGS полевого МОП-транзистора не превышалось. Точно так же, когда выходы SG3525 подаются на другой драйвер или IGBT, VC должен быть выбран соответствующим образом, имея в виду необходимое напряжение для устройства, на которое подается питание или управление.Когда напряжение VCC ниже 20В, это обычная практика. Контакт 12 является заземлением и должен быть подключен к заземлению цепи. Он должен иметь общее заземление с устройством, которым он управляет. Контакты 11 и 14 – это выходы, с которых должны приниматься управляющие сигналы. Они являются выходами внутреннего каскада драйвера SG3525 и могут использоваться для непосредственного управления MOSFET и IGBT. Они имеют номинальный постоянный ток 100 мА и пиковый ток 500 мА. Когда требуется больший ток или лучший привод, следует использовать дополнительный каскад драйвера с использованием дискретных транзисторов или специальный каскад драйвера.Аналогичным образом следует использовать каскад драйвера при возбуждении устройства, вызывающем чрезмерное рассеивание мощности и нагрев SG3525. При управлении полевыми МОП-транзисторами в мостовой конфигурации необходимо использовать драйверы со стороны высокого-низкого уровня или трансформаторы управления затвором, поскольку SG3525 предназначен только для управления со стороны низкого уровня. Контакт 10 отключен. Когда на этом выводе низкий уровень, ШИМ включен. Когда на этом выводе высокий уровень, немедленно устанавливается защелка ШИМ. Это обеспечивает самый быстрый сигнал выключения на выходах. В то же время конденсатор плавного пуска разряжается источником тока 150 мкА.Альтернативный метод отключения SG3525 – это низкое напряжение на контакте 8 или 9. Однако это не так быстро, как использование булавки выключения. Поэтому, когда требуется быстрое отключение, на контакт 10 должен быть подан высокий сигнал. Этот контакт не следует оставлять плавающим, так как он может улавливать шум и вызывать проблемы. Таким образом, этот вывод обычно поддерживается понижающим резистором. Вывод 9 – компенсация. Его можно использовать вместе с контактом 1 для компенсации обратной связи. Теперь, когда мы увидели функцию каждого вывода, давайте спроектируем схему с SG3525 и посмотрим, как ее можно использовать на практике.Давайте создадим схему, работающую на частоте 50 кГц, управляя полевыми МОП-транзисторами (в двухтактной конфигурации), которые управляют ферритовым сердечником, который затем увеличивает высокочастотный переменный ток, а затем выпрямляется и фильтруется, чтобы получить регулируемый выходной постоянный ток 290 В, который можно использовать для работы. один или несколько КЛЛ.

    Для расчета витков ознакомьтесь с моей статьей «Расчет витков ферритового трансформатора для инвертора HighFrequency / SMPS»: http://tahmidmc.blogspot.com/2012/12/ferrite-transformer-turnscalculation.html Итак, вот схема (щелкните на схеме для увеличения изображения):

    Давайте разберемся и посмотрим, что у меня получилось.Во-первых, вы можете увидеть, что напряжение питания подано и заземление подключено. Также обратите внимание, что VC был подключен к VCC. Я добавил емкость и разделительный конденсатор на контакты питания. Развязочный конденсатор (0,1 мкФ) следует размещать как можно ближе к SG3525. Вы всегда должны использовать это во всех своих проектах. Не пропускайте и конденсатор большой емкости, хотя вы можете использовать меньшее значение. Давайте посмотрим на контакты 5, 6 и 7. Я добавил небольшое сопротивление RD (между контактами 5 и 7), которое обеспечивает небольшое мертвое время.Я подключил RT между контактом 6 и землей, а CT – между контактом 5 и землей. RD = 22 Ом, CT = 1 нФ (Код: 102) и RT = 15 кОм. Это дает частоту генератора:

    Поскольку частота генератора составляет 94,6 кГц, частота переключения составляет 0,5 * 94,6 кГц = 47,3 кГц, и это достаточно близко к нашей целевой частоте 50 кГц. Теперь, если вам нужна была точность 50 кГц, то лучшим способом было бы использовать потенциометр (переменный резистор) последовательно с RT и отрегулировать потенциометр или использовать горшок (переменный резистор) в качестве RT, хотя я предпочитаю первый, поскольку это позволяет точно настроить частоту.Теперь посмотрим на контакт 8. Я подключил конденсатор емкостью 1 мкФ от контакта 8 к земле, и это обеспечивает небольшой плавный пуск. Я избегал использования слишком большого плавного пуска, поскольку медленное увеличение рабочего цикла (и, следовательно, медленное увеличение напряжения) вызывает проблемы при использовании КЛЛ на выходе. Теперь посмотрим на вывод 10. Первоначально он подтянут к VREF с помощью подтягивающего резистора. Итак, ШИМ отключен и не запускается. Однако, когда переключатель включен, контакт 10 теперь находится на земле, и поэтому включен ШИМ. Итак, мы использовали опцию отключения SG3525 (через контакт 10).Таким образом, переключатель действует как переключатель включения / выключения.

    Контакт 2 подключен к VREF и, таким образом, имеет потенциал + 5,1 В (± 1%). Выход преобразователя подключен к выводу 1 через делитель напряжения с сопротивлениями 56 кОм и 1 кОм. Соотношение напряжений 57: 1. При «равновесии» обратной связи напряжение на выводе 1 составляет 5,1 В, и это является целью усилителя ошибки – отрегулировать рабочий цикл, чтобы отрегулировать напряжение на выводе 1 так, чтобы оно было равно напряжению на выводе 2. Итак, когда напряжение на выводе 1 составляет 5,1 В, напряжение на выходе равно 5.1 В * 57 = 290,7 В, и это достаточно близко к нашей цели 290 В. Если требуется более высокая точность, один из резисторов может быть заменен потенциометром или последовательно с потенциометром, и потенциометр отрегулирован для получения требуемых показаний. Параллельная комбинация резистора и конденсатора между контактами 1 и 9 обеспечивает компенсацию обратной связи. Я не буду вдаваться в подробности компенсации обратной связи, поскольку это обширная тема сама по себе. Контакты 11 и 14 управляют полевыми МОП-транзисторами. Резисторы включены последовательно с затвором для ограничения тока затвора.Резисторы от затвора к истоку гарантируют, что полевые МОП-транзисторы не будут случайно включены. Вот и все. Вы можете видеть, что эту схему довольно легко спроектировать. Если вы все это поняли, теперь вы можете самостоятельно разрабатывать схемы на SG3525. Попробуйте сделать несколько, например, для выхода 50 Гц и с изолированной обратной связью. Если вы не можете не волноваться, я опубликую еще одну статью с еще несколькими схемами, использующими SG3525, чтобы вы полностью разобрались с ней (если вы еще этого не сделали).

    Отредактировал – liang2408, 04 февраля 2

    Типовая схема сварочного оборудования показана на следующей принципиальной схеме. Задержку включения можно точно контролировать с помощью потенциометра P2. Мы можем разрядить C1 при каждом нулевом напряжении линии, используя диодный мост DB1 и резисторы R6R7. Заряд напряжения будет сбрасываться при каждом новом полупериоде линии, а задержка включения будет оставаться неизменной. Через оба потенциометра Transil снижает рассеиваемую мощность. Вот принципиальная схема:

    Примечание: Transil – это диод для подавления переходных напряжений, зарегистрированный STMicroelectronics [Источник: STMicroelectronics Application Note]

    Высокоэффективный синусоидальный инвертор

    – Часть 1 Цель этой серии страниц – объяснить и, в конечном итоге, построить высокоэффективный инвертор синусоидальной волны (преобразователь постоянного тока в переменный) с нуля.Я работаю над этим проектом около 6 месяцев и пока инвертор в основном работает.

    Этот инвертор не из того типа, для которого требуется трансформатор для повышения напряжения. По сути, это громоздкий аудиоусилитель высокой мощности, предназначенный для работы с бытовой техникой. По этой причине его выход не похож на большинство коммерческих синусоидальных инверторов. Подавляющее большинство инверторов могут генерировать очень блочную и шумную синусоидальную волну. Этот инвертор генерирует красивую и гладкую синусоидальную волну с высокой точностью воспроизведения, как и аудиоусилитель.

    Основные рабочие блоки инвертора показаны на схеме. Первый блок – это источник питания. Для этого проекта я решил использовать высокое напряжение, поэтому номинальное напряжение батареи составляет 120 В постоянного тока. Я решил перейти на высокое напряжение из соображений эффективности. Использование этого напряжения позволит нам выдавать ту же мощность при очень небольшом токе, что предотвращает рассеивание слишком большого количества энергии полевыми МОП-транзисторами в виде тепла.

    Другая причина выбора источника питания высокого напряжения заключается в том, что для создания идеальной выходной синусоидальной волны нам необходимо иметь постоянное напряжение, амплитуда которого равна выходному пиковому напряжению синусоидальной волны.

    Как вы, возможно, уже догадались, требуется входное напряжение 175 + 175 В для создания синусоидальной волны 120 В RMS. Использование 120 В в качестве входа ближе к 350 В, что снижает потери мощности, связанные с повышением напряжения

    . Если бы тот же проект был реализован со стандартным системным напряжением 12 В, 24 В или 48 В, потери были бы неприемлемыми для объема этого проекта.

    Следующим строительным блоком является устройство, которое повысит напряжение с номинального 120 В до регулируемого 360 В постоянного тока.Был выбран индуктивный повышающий преобразователь, поскольку известно, что они могут работать с КПД около 97%. Более подробная информация об этом блоке будет дана позже.

    Теперь обсудим основную часть проекта. Следующий блок – инвертор. Теперь, когда у нас есть необходимое входное напряжение для желаемого выходного напряжения, все, что осталось сделать, это преобразовать его в волну переменного тока. Как мы все знаем, это можно легко сделать, используя полевые МОП-транзисторы в линейной области. Я не делаю этого, потому что использование полевых МОП-транзисторов в линейной области даст чрезвычайно низкий КПД.

    Чтобы решить эту проблему, я закодировал синусоидальную волну 60 Гц в высокочастотную прямоугольную волну. Таким образом, полевые МОП-транзисторы переключаются регулярными прямоугольными волнами. Единственное отличие состоит в том, что прямоугольная волна несет информацию о синусоидальной волне, закодированной как последовательность изменяющейся ширины импульса.

    Как вы можете видеть на рисунках слева, ширина импульса увеличивается пропорционально напряжению опорной синусоидальной волны. Щелкните изображения, чтобы увеличить их.

    Этот «трюк» достигается применением сгенерированной синусоидальной волны той же частоты, которая должна быть у вашей выходной синусоидальной волны, в компараторе PWM вашей микросхемы PWM.Я не использовал стандартную технологию PWM. вместо этого я использовал операционные усилители (tl084), чтобы сделать свой собственный чип ШИМ в сочетании с таймером 555 в качестве генератора пилообразного сигнала. Это было сделано так, потому что это дает мне больше свободы легко и сознательно изменять каждый аспект схемы. Я не имею ничего против использования готового ШИМ-чипа, такого как tl494. Он тоже должен работать, но я не тестировал его, чтобы быть уверенным.

    Последняя часть базовой системы – простой фильтр нижних частот.Цель этого фильтра – отфильтровать высокие частоты, несущие информацию о нашей драгоценной синусоидальной волне. После фильтра остается только введенная нами информация (чистая и чистая синусоида).

    В следующей части статьи я выложу схемы, подробно описывающие каждый блок. Блок источника питания (аккумуляторы) в дальнейшем обсуждаться не будет. Спасибо, что прочитали это, и любые комментарии приветствуются.

    ВНИМАНИЕ: Эта информация, все изображения, представленные здесь, и все схемы являются материалами, защищенными авторским правом.Владелец этого материала, Аргенис Бильбао (я) запрещаю использовать эту информацию для чего-либо, кроме личного использования или в образовательных целях. Использование этой информации в коммерческих целях без моего разрешения является нарушением материалов, защищенных авторским правом, и преследуется по закону. В этом проекте используются ЧРЕЗВЫЧАЙНО высокие напряжения, поэтому следует проявлять особую осторожность при обращении с любой электроникой. Я не несу ответственности за любой ущерб, причиненный вам или другим лицам в результате использования этой информации.Эта информация предоставляется КАК ЕСТЬ.

    Высокоэффективный синусоидальный инвертор – Часть 3 (плата инвертора) Вкратце я кратко объясню, как работает синусоидальный инвертор. По сути, этот инвертор представляет собой усилитель мощности звука класса D, предназначенный для работы с высокими напряжениями. Инвертор создает прямоугольную волну, подходящую для переключения MOSFET с минимальными потерями мощности в виде тепла, потому что MOSFET не будут находиться в линейной области. На борту имеется встроенный генератор синусоидальной волны, который используется в качестве входного сигнала для «усилителя». После фильтрации высокочастотной прямоугольной волны сохраняется усиленный входной сигнал, генерируемый бортовым генератором. Если вам нужно более подробное объяснение, прочтите первую статью этой серии ЗДЕСЬ.

    Вот схема генератора, генерирующего входной сигнал:

    Это просто квадратурный генератор. Первый операционный усилитель генерирует прямоугольную волну с требуемой выходной частотой (в данном случае 50 Гц или 60 Гц). Затем эта прямоугольная волна фильтруется от всех своих гармоник, что делает ее красивой синусоидальной волной вторым операционным усилителем, который настроен как активный фильтр нижних частот.Активный фильтр должен иметь частоту среза немного выше желаемой выходной частоты. Затем другой операционный усилитель конфигурируется как усилитель с единичным усилением, который действует как буфер, чтобы следующие шаги не деформировали сгенерированную синусоидальную волну.

    Для реализации схемы ШИМ (широтно-импульсной модуляции) использовался генератор пилообразного сигнала в сочетании с операционным усилителем, сконфигурированным как компаратор. Схема генератора рампы показана выше. Я не буду подробно обсуждать, как это делается, в Интернете есть множество руководств по таймеру 555.Модель 555 работает с ограничителем тока для зарядки конденсатора постоянным током. Одним из свойств конденсаторов является то, что напряжение не может резко меняться. Поскольку мы заряжаем его постоянным током, напряжение на конденсаторе линейно увеличивается. Таймер 555 контролирует время, в течение которого конденсатор будет заряжаться (он устанавливает частоту ШИМ, в данном случае 20 кГц).

    Вот где происходит волшебство. Сгенерированное линейное изменение подается на компаратор, а также синусоидальная волна, сгенерированная предыдущим блоком.Когда напряжение рампы больше, чем напряжение синуса (опорное напряжение), он генерирует идеально прямоугольный импульс, продолжающийся до тех пор, пока напряжение рампы не упадет ниже синусоидального напряжения.

    ПРИМЕЧАНИЕ: Это изображение является собственностью: http://www.cpemma.co.uk/pwm. html

    На иллюстрации все импульсы имеют одинаковую длину, поскольку опорный сигнал является постоянным напряжением, но в цепи импульсы будут разной длины, потому что опорным является синусоидальная волна (переменное напряжение).

    Выходной сигнал затем подается на логический элемент 4011 CMOS NAND. Этот чип еще лучше выравнивает волну, а также генерирует волну, сдвинутую по фазе на 180 градусов. Это делает возможным протекание тока на выходе. Если оба провода (выходная мощность инвертора) находятся в фазе, тогда напряжения будут одинаковыми, поэтому ток не сможет течь.

    Теперь я думаю, что это самая важная часть схемы – два полумостовых драйвера. В этой схеме есть два полумостовых драйвера, и они, по сути, выполняют ту же задачу.Единственное отличие состоит в том, что одна сторона заботится об исходном сигнале, а другая – о сигнале, сдвинутом на 180 градусов. Необходимо использовать драйвер H-моста, потому что полевые МОП-транзисторы, подключенные к положительной шине, имеют «плавающий» вывод истока, и поэтому они не могут быть полностью отключены, что создает очень серьезное состояние в полумосте. Когда происходит это

    , оба полевых МОП-транзистора проводят ток, создавая замыкание на землю. Микросхема IR21834 справляется с этим, создавая «ложное заземление» на выводе истока полевого МОП-транзистора высокого напряжения.Затем затвор приводится в действие более высоким напряжением, чтобы гарантировать, что полевой МОП-транзистор полностью включен, когда приходит импульс от сигнала.

    Фильтрация всплесков осуществляется с помощью TVS-диодов (диодов-ограничителей переходных напряжений) на каждом полевом МОП-транзисторе и очень известного [защищенного по электронной почте] конденсатора между положительной шиной и землей. Этот конденсатор поглощает большие выбросы, и если какое-либо напряжение остается выше желаемых пределов, TVS устраняют его, рассеивая его в виде тепла. TVS-диоды работают как стабилитроны. Когда напряжение слишком высокое, он проводит бесконечное количество тока (с обратным смещением) на землю.

    Как и в любой другой цепи управления, необходимо соблюдать осторожность при вызове звонка. Все полевые МОП-транзисторы имеют резистор 5,6 Ом с диодом поперек него, чтобы избежать звона. Стабилитроны также используются в затворах в том случае, если есть выброс, который превышает напряжение затвор-исток полевых МОП-транзисторов. Этот стабилитрон должен рассеивать этот всплеск, зажимая его. Я использовал резистор 1 кОм от затвора к источнику, чтобы убедиться, что внутренний паразитный конденсатор полевого МОП-транзистора полностью разряжен до того, как придет следующий импульс.

    Выходной сигнал полевых МОП-транзисторов – это выходная мощность, теперь остается только отфильтровать высокие частоты и остаться с усиленной синусоидальной волной.Фильтр очень простой, это всего лишь две катушки и один конденсатор, подключенные к выходу каждого полумоста. Иллюстрация приведена ниже.

    Тесты эффективности будут опубликованы в ближайшее время. Щелкните изображение, чтобы увидеть полную схему платы инвертора:

    В качестве бонуса я сделал снимок экрана осциллографа, который я сделал. Он показывает результат до и после фильтрации.

    Я хочу выразить особую благодарность Дону Кэрроллу и Россу Уиллеру за огромную помощь мне в этом проекте.Без них этот проект был бы невозможен.

    ВНИМАНИЕ: Эта информация, все изображения, представленные здесь, и все схемы являются материалами, защищенными авторским правом. Владелец этого материала, Аргенис Бильбао (я) запрещаю использовать эту информацию для чего-либо, кроме личного использования или в образовательных целях. Использование этой информации в коммерческих целях без моего разрешения является нарушением материалов, защищенных авторским правом, и преследуется по закону. В этом проекте используются ЧРЕЗВЫЧАЙНО высокие напряжения, поэтому следует проявлять особую осторожность при обращении с любой электроникой.Я не несу ответственности за любой ущерб, причиненный вам или другим лицам в результате использования этой информации. Эта информация предоставляется КАК ЕСТЬ.

    TEK FAZLI 4 SEVİYELİ EVİRİCİ Minimum anahtarlama frekansları ile verimleri çok yüksektir (>% 98),

    DEVRE EMASI

    Köprü tranzistorleri tetizinııkı kaynakları trafoların ayrık sargılarından sağlanmıştır. Optokuplör yerine IR2110 (Yarım Köprü sürücü tümdevre) veya IR2130 (3 fazlı evirici sürücü tümdevre) entegreleri kullanılabilir.Bu entegreler üst mosfetleri tetiklemek için kondansatör şarj ve deşarjından faydalanırlar, trafolara gerek kalmaz. 15 кГц anahtarlama frekansında yumuşak anahtarlama için paralel rezonans kolu ile kısmen sönümleme (демпферная цепь) sağlanabilir.

    DEVRE ALIIRKEN

    20 Гц çıkış frekansında görülen gerilim

    ıkış trafosu 9v / 220v 50 Гц değerlerine göre tasarlanmış olup, gerilim frekansımızıışırıııBunun için PWM yöntemiyle aynı zamanda gerilim genliği de ayarlanmalıdır (5 açı yöntemi uygulanabilir).

    6 кГц Anahtarlama Frekansında Eviricinin Çıkış Grafiği

    Trafonun Sekonderinde Görülen Gerilim Sinüs Dalga ekli

    Mikrodenetleyici B portu çıkmeıııı T2, T4, T6, T8 sinyalleri bunların tümleyenidir.

    КАЙНАКЛАР [1] Дж. Родригес, Дж. С. Лай и Ф. З. Пенг, «Многоуровневые инверторы: обзор топологий, средств управления и приложений», IEEE Transactions on Industry Applications, vol.49, нет. 4, август 2002 г., стр. 724-738. [2] Дж. С. Лай и Ф. З. Пенг, «Многоуровневые преобразователи – новая порода преобразователей энергии», IEEE Trans. Ind. Applicat., Том 32, стр. 509-517, май / июнь 1996 г. [3] Л. М. Толберт, Ф. З. Пенг и Т. Хабетлер, «Многоуровневые преобразователи для больших электрических приводов», IEEE Trans. Ind. Applicat., Том 35, стр. 36-44, янв. / Февр. 1999. [4] Р. Х. Бейкер и Л. Х. Баннистер, «Преобразователь электроэнергии», патент США № 3 867 643, февраль 1975 г. [5] А. Набаэ, И. Такахаши и Х. Акаги, «Новая фиксированная нейтральная точка. Инвертор PWM », IEEE Trans.Ind. Applicat., Vol. IA-17, стр. 518-523, сентябрь / октябрь. 1981 г. 2 ADET

    1K

    2 ADET

    22K

    1 ADET

    IRFZ44

    1 ADET

    1K

    1 ADET

    100nF / 400V Kondansatör 9000X12000 W / 9000X120002000W 9000X120002000W 9000X120002000W 9000X2000

    MOSFET

    Transformatör

    İnveterlerin alışma Prensibi

    ekil 2.Devre eması Devrede Kullanılan Elemanlar

    Eleman adı

    Değeri

    R1

    470 Ω

    R2

    470 Ω

    R3

    220 K Ω

    T

    T

    T

    T Т4

    2N3055

    TRAFO

    2X12 / 220 Вольт 120 Ватт

    IC

    4047 мультивибратора devresi

    Кайнака

    12 Вольт 10 Ампер DC KAYNAK

    CD4047 Ile инвертор Uygulama devresi Düşük güçlü Bir мультивибратора devresi Olan CMOS 4047 entegresi devrenin kalbini teşkil etmektedir.Entegre simetrik bir kare dalga üreteci olarak kullanılmıştır. Добавить в корзину

    Malzeme Listesi R1, R2 470Ω R3 220kΩ C1 100nf T1, T2 2N3055 Trafo 2x 12 В, 120 Вт IC CD4047

    CD4047 или Yapılan 12V’tan 220V’ta DC-AC evirici Devresi

    PCB Layout Принципиальная схема

    СПИСОК КОМПОНЕНТОВ Резисторы R1 = 18кОм? R2 = 3k3 R3 = 1k R4, R5 = 1k? 5 R6 = VDR S10K250 (или S07K250) P1 = 100 кОм Конденсаторы потенциометра C1 = 330 нФ C2 = 1000 мкФ 25 В полупроводниковый T1, T2 = MJ3001

    IC1 = 555 IC2 = 4013 Разное LA1 = неоновая лампа 230 В F1 = предохранитель, 5 А TR1 = сетевой трансформатор, 2×9 В 40 ВА (см. Текст) 4 вывода под пайку

    4047 инвертор ile bir

    4 SEVİYELİ EVİRİCİ

    300 Вт Push-Pull Evirici

    REFERICI

    A.Полупроводниковые приборы и физика 1. Дж. Балига и Д. Я. Чен (ред.), Силовые транзисторы: устройство и приложения, издательство IEEE Press, Нью-Йорк, 1984. 2. Дж. Билига, Современные силовые устройства, Джон Вили, Нью-Йорк, 1987 3. Блихер, Thyristor Physics, Springer-Verlag New York Inc., 1976. 4. К. Ганди, Физика работы полупроводниковых устройств и технология изготовления, John Wiley & Sons, Inc., Нью-Йорк, 1977 г. 5. Дж. Хофт, Полупроводниковая силовая электроника, Van Nostrand Reinhold Company Inc., 1986.(ISBN: 0-442-22543-1) 6. П. Л. Хауэр, Силовые полупроводниковые устройства: обзор, IEEE Proc., Wvol. 76, нет. 4, pp. 335342, апрель 1988 г. 7. К. Ли и Д. Я. Чен (ред.), Силовые устройства и их приложения, Центр силовой электроники Вирджинии, 1990 г. 8. Оми, Технология транзисторов со статической индукцией мощности, “Технический дайджест, IEEE” Electron Devices International Meeting, Вашингтон, округ Колумбия, стр. 84-87, 1979. 9. Шокли, Униполярный полевой транзистор, Proc. IRE, т. 40, стр. 1365-1376, ноябрь 1952 г. 10. Шокли, Как мы изобрели транзистор, New Scientist, vol.689, 21 декабря 1972 г. 11. Шокли, Путь к концепции переходного транзистора, IEEE Trans. Electron Devices 23, том 597, 1976. 12. Г. Стритман, Твердотельные электронные устройства, Прентис-Холл. , Inc., 1980. 13. M. SZE, Полупроводниковые устройства: физика и технология, Bell Telephone Lab., Inc., 1985. 14. Теснер и Р. Гиквал, Гридистор – новое полевое устройство, Proc. IEEE, т. 52, pp. 15021513, 1964. 15. М. Уорнер, Б. Л. Грунг, Транзисторы: основы для инженера по интегральным схемам, 1983.16. Вуд, Основы и применение запирающих тиристоров затвора, Исследовательский институт электроэнергии, Пало-Альто, 1988. 17. С. Ян, Основы полупроводниковых устройств, McGraw-Hill Book Company, 1978. 18. Зулег, Многоканальность. полевой транзистор, теория и эксперимент, “Solid-State Electronics, vol. 10, pp. 559-576, 1967.

    B. Power Electronics 19. D. Bedford and RG Hoft, Principles of Inverter Circuits, 1985 Reprint Edition” , Издательство Роберта Э. Кригера, Малабар, Флорида, 1964.20. Берд М. и Кинг К. Введение в силовую электронику, 1983. (ISBN: 0-471-10430-2) 21. Б. К. Бозе, Системы привода переменного тока с регулируемой скоростью, IEEE Press, Нью-Йорк, 1982.

    22. Б. К. Бозе, «Силовая электроника – новая технология», IEEE Trans. по Инд. электрон., т. 36, нет. 3, стр. 404-412, август 1989 г. 23. Бозе Б.К., Управление силовой электроникой и приводами с помощью микрокомпьютера, издательство IEEE Press, Нью-Йорк, 1987 г. 24. Бозе Б.К., Современная силовая электроника, эволюция, технологии и приложения, IEEE Press, Нью-Йорк, 1991.25. Бозе Б. К., “Силовая электроника – новая технология”, IEEE Trans. по Инд. электрон., т. 36, нет. 3, pp. 403-412, 1989. 26. BK Bose, Power Electronics and AC Drives, Prentice Hall, Englewood Cliffs, 1986. 27. BK Bose, Power Electronics and AC Drives, Prentice-Hall, New Jersey, 1987. ( ТК7881.15.B67). 28. Б. К. Бозе, “Силовая электроника и технология управления движением”, IEEE, стр. 1-10, 1992. 29. Бозе Б. К., “Тенденции в технологии микрокомпьютерного управления электрическими машинами”, IEEE Trans. на инд.Электрон., Т. 35, нет. 1, стр. 160–177, февраль 1988 г. 30. Коэкин А., Высокоскоростные импульсные методы, Пергамон, 1975 г. (TK7835.C56 1975). 31. Чаки, И. Герман, И. Ипсиц, А. Карпати и П. Мадьяр, Академия силовой электроники Киадо, Будапешт, 1979. (ISBN 963-05-1671-3). 32. Б. Деван и А. Страуген, Power Semiconductor Circuits, John Wiley & Sons, Inc., 1975. 33. К. Дуби, Power Semiconductor Controlled Drives, Prentice Hall, Englewood Cliffs, 1985. 34. Hans-Peter Hempel, Справочник по силовым полупроводникам, SEMIKRON, 1980.(ISBN 3-9800346-15). 35. Р. Г. Хофт, Полупроводниковая силовая электроника, Ван Ностранд, Нью-Йорк, 1986. (TK7871.85.H65). 36. Л. Кусич, Компьютерный анализ энергосистем, Прентис-Холл, 1986. (TK1005.K87 1986). 37. W. Lander, Power Electronics, McGraw-Hill, 1981. (ISBN: 0-07-084123-3). 38. Миллер М., Силовая электроника – национальный приоритет?, Преобразование мощности и интеллектуальное управление движением, март 1987 г. 39. Мохан, Т. М. Ундилэнд и П. Роббинс, Силовая электроника, Джон Вили, Нью-Йорк, 1989 г. 40.М.Д. Мерфи и Ф.Г. Тернбулл, Силовое электронное управление двигателями переменного тока, Пергамон, Нью-Йорк, 1988. 41. Ньюэлл Э. и Дж. У. Девиз, Введение в твердотельную силовую электронику, Янгвуд: Westinghouse Electric Corporation, 1977. 42. С. Окснер, Силовые полевые транзисторы и их применение, Prentice-Hall Inc., 1982. 43. Пирман, Силовая электроника: управление твердотельным двигателем, Reston Publishing Company, Inc., 1980. 44. Пирман, Solid State Industrial Electronics, Reston Publishing Company, Inc. , 1984. (ISBN: 08359-7041-8) (TK7881.P43). 45. Раджагопалан, Компьютерный анализ силовых электронных систем, Марсель Деккер, Нью-Йорк, 1987. 46. Х. Рашид, Силовая электроника, Прентис Холл, Энглвуд Клиффс, 1988. 47. Х. Сейдман, Х. Мэрус и Т.Г. Хикс. , Справочник по расчетам электроэнергии, 1983. (ISBN 0-07-056061-7). 48. П. Севернс и Дж. Э. Блум, Современные схемы импульсного преобразователя мощности постоянного тока в постоянный, Van Nostrand Reihold Company Inc. 49. Э. Тартер, Принципы твердотельного преобразования энергии, Ховард В. Самс, 1985. 50. W .Williams, Power Electronics, John Wiley, New York, 1987.

    C. Источники питания 51. Chryssis, Теория и конструкция высокочастотных импульсных источников питания, McGraw-Hill, 1984. (ISBN 0-07-010949-4) ( TK868.P6C47). 52. Готтлиб, Регулируемые источники питания, третье издание, Howard W. Sams & Co., Inc., 1984.

    53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64. 65. 66. 67.

    Готтлиб, Источники питания: импульсные регуляторы, инверторы и преобразователи, 1984. Гриффит, Источники бесперебойного питания, Марсель Деккер, Нью-Йорк, 1989.Хнатек, Разработка твердотельных источников питания, Ван Ностранд, Нью-Йорк, 1981. Ли (ред.), Высокочастотные резонансные, квазирезонансные и мультирезонансные преобразователи, Центр силовой электроники Вирджинии, 1989. Ли (ред.) , Моделирование, анализ и проектирование преобразователей PWM, Центр силовой электроники Вирджинии, 1990. Миддлбрук и С. Кук (ред.), «Достижения в области преобразования мощности в импульсном режиме», тт. I & II, TESLA Co., Пасадена, Калифорния, 1983. MOTOROLA, Руководство по применению коммутационного режима, Motorola Inc., 1981. MOTOROLA, Справочник по линейному / переключающему регулятору напряжения: теория и практика, 1981.Прессман, Импульсный и линейный источник питания, Конструкция преобразователя мощности, Хайден, Рошель Парк, 1977 г. Ренсинк, Конфигурации импульсного регулятора и реализация схемы, докторская диссертация Ломана Ренсинка, Калифорния, 1979 г. Севернс и Дж. Э. Блум, Современное преобразование постоянного тока в – Схемы импульсного преобразователя мощности постоянного тока, Ван Ностранд, Нью-Йорк, 1985. Сумма, Преобразование мощности в импульсном режиме: базовая теория и конструкция, Марсель Деккер, Нью-Йорк, 1984. Wood, Импульсные преобразователи мощности, Ван Ностранд, Нью-Йорк, 1981. UNITRODE. , Руководство по проектированию импульсных регулируемых источников питания Unitrode, Unitrode Corporation, 1985.UNITRODE, Applications Handbook, Unitrode Corporation, 1985.

    D. Тепловой расчет электронного оборудования, конструкция корпуса 68. Эллисон Н., Тепловые вычисления для электронного оборудования, Van Nostrand Reinhold Company, Нью-Йорк, 1984. 69. Д. Краус и Аврам Бар-Коэн, Термический анализ и контроль электронного оборудования, Hemisphere Publishing Corporation, Вашингтон, 1983. (ISBN 0-07-035416-2) (TK7870.25.K73). 70. С. Матисофф, Справочник по проектированию и разработке корпусов электроники, компания Van Nostrand Reinhold, 1982.71. С. Стейнберг, Методы охлаждения электронного оборудования, John Wiely & Sons, Inc., 1980. (TK7870.25.S73).

    E. Методы снижения шума 72. 73. 74. 75. 76. 77. 78. 79.

    W. Denny, Заземление для контроля электромагнитных помех. Дж. Геогопулос, Волоконная оптика и оптические изоляторы. Н. Гоуз, ЭМИ-расчет среды и устойчивости системы. К. Харт и Э. В. Мэлоун, Освещение и защита от молний. Мардигиан, Электростатический разряд – понимание, моделирование и устранение проблем, связанных с электростатическим разрядом. Мардигуян, Контроль помех в компьютерах и микропроцессорном оборудовании.Мардигуян, Как управлять электрическим шумом. Моррисон, Методы заземления и экранирования в контрольно-измерительной аппаратуре, второе издание, John Wiley & Sons, Inc., 1977 г. 80. Моррисон, “Основы и приложения контрольно-измерительной аппаратуры”, John Wiley & Sons, Inc., 1984. 81. В. Отт, Методы шумоподавления в электронных системах, публикация Wiley-Interscience, 1976.

    82. 83. 84. 85. 86. 87. 88. 89.

    А. Смит, Связь внешних электромагнитных полей с линиями передачи. Р. Дж. Уайт и М.Мардигуян, Методология и процедуры контроля электромагнитных помех. Р. Дж. Уайт, Контроль электромагнитных помех при проектировании печатных плат и объединительных плат, 248 стр. Р. Дж. Уайт, Методология и процедуры проектирования защиты. Р. Дж. Уайт, Электрический фильтр. Р. Дж. Уайт, Материалы и характеристики электромагнитного экранирования. EMC EXPO, запись симпозиума 1986 года, 416 страниц. Библиотека EMC: т. 1 Технические характеристики электрического шума и электромагнитных помех, т. 2 Методы и процедуры испытаний на электромагнитные помехи, т. 3 Методы и методы контроля электромагнитных помех, том. 4 EMI Test Instrumentation and Systems vol.5 Методы прогнозирования и анализа электромагнитных помех vol. 6 Спецификации, стандарты и нормативы EMI

    LT1242 Лист данных и информация о продукте

    Модель

    Номер модели – это конкретная версия универсального препарата, который можно купить или попробовать.

    Статус

    Статус указывает текущий жизненный цикл продукта. Это может быть один из 4 этапов:

    • Pre-Release: Модель не запущена в серийное производство, но есть образцы. может быть доступно.
    • Производство: Модель в настоящее время производится и общедоступна для покупки. и отбор проб.
    • Последняя покупка: модель устарела, но ее все еще можно купить. на ограниченное время.
    • Устарело: конкретная часть устарела и больше не доступна. Другие модели в списке в таблице все еще могут быть доступны (если они имеют статус, который не является устаревшим).
    Описание упаковки

    Пакет для этой микросхемы (т.е. DIP, SOIC, BGA). Оценочная доска – это доска, созданная Чтобы показать производительность модели, деталь нанесена на плату.

    Для получения подробных чертежей и химического состава обратитесь к нашему Сайт пакета.

    Счетчик контактов

    Количество кеглей – это количество кеглей, шариков или подушечек на устройстве. Схемы распиновки Описание функций контактов & можно найти в техническом описании.

    Диапазон температур

    Это приемлемый рабочий диапазон устройства.Указанные различные диапазоны следующие:

    • Коммерческий: от 0 до +70 градусов Цельсия
    • Военный: от -55 до +125 градусов Цельсия
    • Промышленный: Диапазон температур зависит от модели. Пожалуйста, сверьтесь с таблицей данных для больше информации.
    • Автомобильная промышленность: от -40 до +125 градусов Цельсия
    Упаковка, шт.

    Указывает вариант упаковки модели (трубка, рулон, лоток и т. Д.) И стандарт количество в этом варианте упаковки.

    Цена

    Цены в списке США указаны ТОЛЬКО ДЛЯ БЮДЖЕТНОГО ИСПОЛЬЗОВАНИЯ и указаны в долларах США. (FOB США за единицу указанного объема) и может быть изменено. Международный цены могут отличаться из-за местных пошлин, налогов, сборов и обменных курсов. Для конкретных объемов цены или предложения по доставке, пожалуйста, свяжитесь с вашим местным торговым представительством Analog Devices, Inc. или авторизованный дистрибьютор. Цены, отображаемые для оценочных плат и комплектов, основаны на по ценообразованию за 1 штуку.

    Наличие продукции

    Это дата, когда компания Analog Devices, Inc.предполагает, что товар будет доставлен из склад. Большинство заказов отправляются в течение 48 часов с этой даты. размещено, Analog Devices, Inc. отправит электронное письмо с подтверждением заказа для подтверждения ваша дата доставки. Важно отметить запланированную дату стыковки в заказе. экран входа. Мы принимаем заказы на товары, которых нет на складе, поэтому доставка может быть быть запланировано на будущее. Также обратите внимание на расположение склада для заказанный товар. У нас есть склады в США, Европе и Юго-Восточной Азии.Время перехода с этих сайтов может отличаться.
    Наличие образцов может быть лучше, чем наличие в производстве. Пожалуйста, введите образцы в корзину, чтобы проверить наличие образца.

    Соответствует RoHS

    Из-за проблем с окружающей средой ADI предлагает многие из наших продуктов в бессвинцовых версиях. Для получения дополнительной информации о деталях, не содержащих свинца, обратитесь к нашему Страница информации без свинца (свинца).

    Посмотреть PCN / PDN

    Это список уведомлений об изменении продукта (PCN) и прекращения выпуска продукта. Уведомления (PDN) опубликованы в сети для этой модели.Щелкните ссылку, чтобы получить доступ Информация о PCN / PDN. Онлайн-номера PCN доступны с 2009 года, а онлайн-номера PDN доступны с 2010 г. Для получения более старых номеров PCN или PDN обратитесь в отдел продаж ADI. Представитель. Для получения дополнительной информации о процессе PCN / PDN ADI, пожалуйста, посетите наш Информационная страница PCN / PDN.

    Проверить инвентарь / закупку / образец

    Кнопка Купить будет отображаться, если модель доступна для покупки в Интернете. в Analog Devices или у одного из наших официальных дистрибьюторов. Выберите кнопку покупки для отображения наличия инвентаря и вариантов покупки в Интернете.Кнопка “Образец” будет отображаться, если модель доступна для веб-образцов. Если модель недоступна для веб-образцов поищите примечания на странице продукта, в которых указано, как запросить образцы или обратитесь в ADI.

    SG3525_35269.PDF Техническое описание Загрузить — IC-ON-LINE

    ЧАСТЬ Описание Чайник
    TA8865 TA8865BN E004021 Из старой системы технических данных
    СИСТЕМА PLL MULTI PIF / SIF ДЛЯ ЦВЕТНЫХ ТЕЛЕВИЗОРОВ И ВКМ
    TOSHIBA [Toshiba Semiconductor]
    M51307BSP M51307BE Из старой системы технических данных
    СИСТЕМА NTSC ОДНОЧИПНЫЙ ЦВЕТНЫЙ ПРОЦЕССОР ТЕЛЕВИЗОРА
    Митсубиси Электрик Полупроводник
    M52335SP M52335E M52335 Из старой системы технических данных
    СИСТЕМА NTSC ОДНОЧИПНЫЙ ЦВЕТНЫЙ ПРОЦЕССОР ТЕЛЕВИЗОРА
    MITSUBISHI [Mitsubishi Electric Semiconductor]
    STPCC5HEBC STPCC5HEBI STPCC4HEBI STPCCONSUMER-II S Из старой системы технических данных
    X86 Core PC Compatible Information Appliance System-on-Chip
    STMICROELECTRONICS [STMicroelectronics]
    TC9314F-026 EE08715 TC9314F Из старой системы технических данных
    ОДНОЧИПНАЯ ЦИФРОВАЯ СИСТЕМА НАСТРОЙКИ ДЛЯ CD-РАДИО КАССЕТЫ
    http: //
    Toshiba Semiconductor
    LTC1291 LTC1291BC LTC1291BCN8 LTC1291BI LTC1291BIJ Из старой системы технических данных
    Однокристальная 12-разрядная система сбора данных
    LINER [Линейная технология]
    BA3918 A5800865 Системный источник питания для автомобильных стереосистем (汽车 立体声 的 系统 电源)
    Из старой системы технических данных
    Rohm CO., ООО
    ROHM [Rohm]
    PSD4235G2 Флэш-программируемые в системе периферийные устройства для 16-битных микроконтроллеров
    Из старой системы технических данных
    WSI
    PSD935G2V PSD935G2 7837 PSD935G3V-C-90UI PSD913F2 Из старой системы технических данных
    КОНФИГУРИРУЕМАЯ СИСТЕМА ПАМЯТИ НА ЧИПЕ ДЛЯ 8-БИТНЫХ МИКРОКОНТРОЛЛЕРОВ
    STMICROELECTRONICS [STMicroelectronics]
    TDA4505BNNBSP TDA4505ANNBSP TDA4505 Комбинированная микросхема слабого сигнала для цветного ТВ
    Из старой системы технических данных
    Подсистема и система ТВ
    NXP Semiconductors
    Philips Semiconductors
    AT90LS2343-4SINBSP AT90LS2343-4SCNBSP AT90LS2343-4 8-битный микроконтроллер с 2 Кбайт внутрисистемной программируемой флеш-памяти
    Из старой системы технических данных
    ATMEL [Корпорация ATMEL]
    CS4235 CS4235-JQ CS4235-KQ 4235 Из старой системы технических данных
    Аудиосистема CrystalClear Low Cost ISA
    CIRRUS [Cirrus Logic]

    SG3525 – Спецификация PDF – Цена – Без классификации – Gcore

    Отгрузка Срок поставки Пакеты будут доставлены в течение 1-2 дней с даты прибытия всех товаров на наш склад.Товары, находящиеся на складе, могут быть отправлены в течение 24 часов. Срок доставки зависит от способа доставки и пункта назначения.
    Стоимость доставки Стоимость доставки зависит от размера, веса и места назначения посылки. JAK предлагает конкурентоспособные варианты доставки через ведущих перевозчиков DHL, FedEx и UPS. Мы также предлагаем услуги по доставке для клиентов, которые хотят получать счет за доставку напрямую.
    Способы доставки
    Отслеживание доставки Как только компоненты будут доставлены, номер отслеживания будет немедленно отправлен по электронной почте.Номер отслеживания также можно найти в истории заказов.
    Возврат Возврат Все возвраты должны быть сделаны в течение 60 дней с даты выставления счета и сопровождаться номером оригинального счета, сертификатом гарантии, изображением деталей и кратким объяснением или отчетом о проверке причины возвращение.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
