Содержание

Силовые кабели. Виды и структура. Характеристики и маркировки

Силовые кабели предназначены для передачи переменного тока от энергетических и коммунальных предприятий к потребителю. Преимущественно рассчитаны на напряжение до 10-35 кВ, но есть марки, которые выдерживают напряжение до 220 и 330 кВ. К силовому кабелю могут подключаться стационарные объекты и передвижные установки.

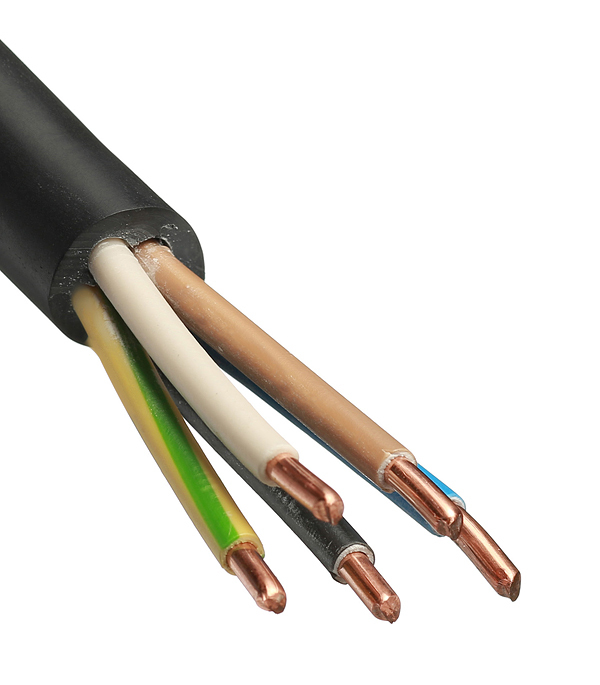

Структура силового кабеля

Устройство силового кабеля зависит от сферы его применения, но есть четыре основных элемента, без которых не обходится ни одна марка. Современные силовые кабели состоят из следующих частей:

  • Токопроводящих жил.
  • Изоляции каждой жилы.
  • Оболочки.
  • Наружного защитного покрова.

Общая изоляция называется поясной. Количество токопроводящих жил варьируется от одной до пяти. Они могут быть круглыми, треугольными и секторными, состоящими из одиночной проволоки или нескольких переплетенных проволок. Их прокладывают параллельно в кабеле или скручивают.

Зачастую присутствует нулевая жила, которая выполняет функцию нулевого проводника, и провод заземления для защиты от утечек тока. Применяют также экран, который ослабляет влияние электромагнитных полей, и делает симметричным поле, возникающее вокруг проводника. В дополнение к этому экран повышает прочность изоляции и защищает от внешнего воздействия среды.


Там где возникает повышенный риск механического повреждения, применяют бронированные кабели.

Они покрыты стальными лентами или оплеткой, противостоящей зубам грызунов, случайному воздействию ручного инструмента, пережатию горными породами и прочее. Чтобы ленты не повредили внутреннюю оболочку, делают специальную подушку под броню.

Жилы силового кабеля бывают алюминиевыми или медными. Алюминиевые жилы площадью поперечного сечения до 35 мм кв. включительно делают из одиночной проволоки. Если площадь сечения составляет 300-800 мм кв., то используют несколько алюминиевых проволок. В промежуточном значении площади (до 300 мм кв. ) применяют как одну, так и несколько проволок.

С медью ситуация обстоит немного иначе. Однопроволочные жилы делают до площади 16 мм кв., а многопроволочные – 120-800 мм кв. Если же площадь сечения составляет 25-95 мм кв., то используют как несколько, так и одну проволоку.

У нулевой жилы площадь поперечного сечения уменьшена. Ее размещают между другими жилами, маркируют синим цветом при трехфазном токе.

Почему медный кабель лучше

Основное преимущество алюминиевого кабеля или провода состоит в его невысокой цене. Алюминий – недорогой и доступный проводник, который используют для протяженных линий электропередач.

Но все же домашнюю проводку рекомендуется делать из медных проводов, и для этого есть несколько причин:
  • Медь более пластична, поэтому не ломается при частых перегибах.
  • Алюминиевые контакты часто ослабевают и плавятся из-за повышенного контактного сопротивления, медные контакты значительно надежнее в этом плане.
  • Удельное сопротивление меди меньше, а значит электрическая проводимость больше, и медный провод может выдерживать большие нагрузки, чем алюминиевый при одинаковом сечении.

Все это является причиной замены алюминиевых проводов медными при сечении до 16 мм кв. Провода с большим сечением тоже можно менять, но цена такой замены будет высокой из-за высокой стоимости меди.

Основные характеристики
В зависимости от назначения и особенностей производства, силовые кабели отличаются по ряду параметров:
  • Количеству жил (1-5).
  • Материалу жилы (медь, алюминий).
  • Площадью поперечного сечения.
  • Типу изоляции.

В соответствии с этими характеристиками будет меняться рабочее напряжение, на которое рассчитан кабель, диапазон температур его применения и срок службы.

Так, кабель с изоляцией из сшитого полиэтилена можно использовать при температурах в диапазоне -50…+50 °C. Его срок службы достигает 30 лет. Рассчитан на работу под напряжением до 330 кВ.

Силовые кабели с бумажной изоляцией применяют для электросетей с номинальным напряжением до 35 кВ, с резиновой изоляцией – для сетей постоянного тока напряжением до 10 кВ, с ПВХ оболочкой – для сетей переменного тока с номинальным напряжением до 6 кВ.

Разновидности изоляции

На каждую жилу накладывается изоляция, чтобы не допустить электрического пробоя. Помимо этого существует поясная изоляция, наложенная поверх всех вместе применяемых в кабеле жил.

Устаревший способ изоляции – бумага с пропиткой. Современные силовые кабели снабжают преимущественно полимерной изоляцией и резиновой.

Пропитку бумажного кабеля делают из синтетических изоляционных смол или вязкого состава канифоли и масла с добавлением других составляющих. У таких кабелей есть ограничения по применению на участках трассы с большим перепадом высот, поскольку при нагревании смола стекает вниз. Для прокладки на вертикальных участках можно применять кабеля с бумажной изоляцией и пропиткой повышенной вязкости.

Для прокладки сетей переменного тока напряжением до 1кВ и постоянного, напряжением до 10 кВ, можно применяют силовые кабели с резиновой вулканизированной изоляцией. Резину накладывают сплошным полотном или в виде лент.

Полимерная изоляция представляет собой слой поливинилхлорида (ПВХ) или сшитого полиэтилена (СПЭ). В целях пожарной безопасности используют специальное покрытие, не поддерживающее горение.

Применение полиэтилена делает кабель более легким и гибким. Он устойчив к влиянию ультрафиолета, низких температур, выдерживает нагревание до +90°C. Силовые кабели с полиэтиленовой изоляцией можно прокладывать на сложных трассах. Благодаря простой прокладке себестоимость монтажных работ снижается.

Маркировка

Чтобы было удобно определять назначение каждой жилы кабеля, предусмотрена цветовая маркировка изоляции. Увидев провод определенного цвета, электрик сразу понимает, куда его можно подсоединить.

В разных странах маркировка может немного отличаться, но существуют Международные стандарты, и мировые производители стараются их придерживаться.

В однофазных сетях жила с нулевой фазой и заземляющая жила также обозначаются синим и желто-зеленым цветом. Фазную жилу обычно делают коричневого или черного цвета, но встречаются и другие варианты (красный, белый, серый и т.д.).

В соответствии с ГОСТом предусмотрена буквенная маркировка:
  • В самом начале маркировки стоят 4 или 3 буквы. Если первая буква А – то применяется алюминиевая жила. Если буквы А нет, то жила медная.
  • Следующая буква указывает на материал изоляции всего кабеля. В – винил (поливинилхлорид), Р – резина.
  • Затем идет буква, указывающая на изоляцию каждой жилы. Расшифровка такая же, как для изоляции кабеля.
  • Третья (или четвертая) буква указывает на особенности внешней оболочки. А – асфальтовая оболочка, Б – бронированные свойства, Г – голый, незащищенный кабель.
  • После заглавных могут идти маленькие буквы «нг». Они означают, что кабель негорючий. Шв говорит о том, что наружный покров – ПВХ шланг, Шп – полиэтиленовый шланг.

Зная все обозначения, можно без проблем расшифровать загадочную маркировку ВВГ-нг, АВБ или что-то подобное.

Цифры обозначают следующее:
  • Количество жил.
  • Площадь сечения в мм кв.
  • Напряжение в вольтах.

У изделий иностранного производства своя буквенная маркировка. Согласно немецкому стандарту буквой N обозначают силовой кабель, Y – изоляция из ПВХ, HX – изоляция из сшитого полиэтилена, С – медный экран, RG – броня.

Известные марки

Строение жил большинства кабелей одинаковое. Они могут состоять из нескольких тонких переплетенных проволок или из одной цельной проволоки большего диаметра. В случае переплетения конструкция получается более гибкой, при равном диаметре сечения и материале проводящие свойства не отличаются.

Важную роль играет изоляция, поскольку от ее свойств зависит, в каких условиях можно эксплуатировать кабели.

Наиболее известны силовые кабели АВВГ и ВВГ. Первый имеет алюминиевые жилы, изоляцию и внешнюю оболочку из ПВХ. Его можно использовать для сетей номинальным напряжением 0,6-1 кВт, частотой 50 Гц, прокладывать в помещениях и в земле, коллекторах, траншеях. Второй снабжен медными жилами, область применения такая же. Марка ВВГнг отличается устойчивостью к горению. ВВГп представляет собой плоскую модификацию, удобную для монтажа.

NYM – усовершенствованный аналог силового кабеля ВВГ с заполнением из мелованной резины, которая противостоит горению. Однако от прямого воздействия солнечного света кабели надо защищать, поскольку ПВХ неустойчиво к влиянию ультрафиолета.

Широко известна марка гибкого круглого кабеля КГ. Его делают с медными жилами, резиновой изоляцией каждой жилы и общей. Первый слой изоляции может быть из ПЭТ (полиэтилен). Применяют для подключения переносных электрических установок, сварочных аппаратов, садовой и снегоуборочной техники и других мобильных электрических устройств.

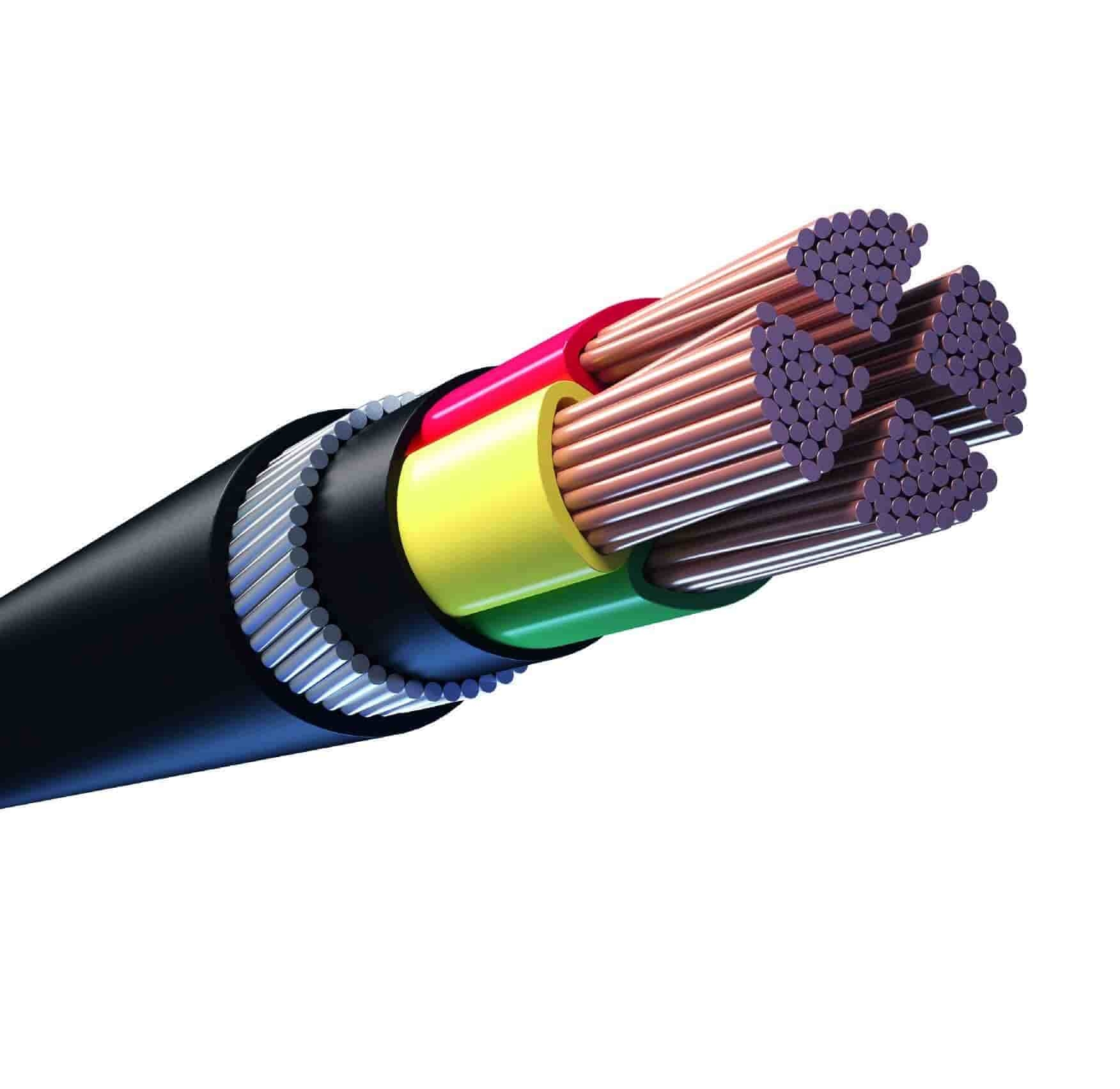

К бронированному виду кабелей относится марка ВБбШв. Жилы могут быть как медными, так и алюминиевыми (в этом случае добавляется буква А). Диапазон сечения жил 1,5…240 мм кв. Применяется для прокладки под землей к зданиям и сооружениям, монтируется внутри помещений, разрешена прокладка в местах повышенной взрывоопасности.

 Похожие темы:

Что такое силовой кабель

Под силовым кабелем принято понимать одно или несколько жильный провод, предназначенный для передачи электроэнергии тока промышленных частот от главного распределительного щита или вводно-распределительного устройства к конечным пользователям электроэнергии.Силовой кабель применяется для энергетического подключения передвижного оборудования и для постоянной прокладки для подключения стационарных потребителей.

Не зависимо от сферы применения и конструкции все виды силовой кабельной продукции имеют следующие обязательные элементы, составляющие их основу:

  1. Жила, осуществляющая передачу тока;
  2. Изоляция, обеспечивающая защитные функции для токопроводящей жилы;
  3. Внешняя оболочка, служащая для обеспечения безопасности все конструкции.

Кроме основных элементов любого изделия конструкция может содержать поясную изоляцию, экран, броню, подушку под броню.

Конструктивная сложность и состав кабеля определяется в первую очередь его назначением и сферой и условиями эксплуатации и может быть определена по знаковой или цветовой маркировке, нанесенной на него.

В данном виде кабельной продукции используются два основных вида токопроводящих жил, которые изготавливаются ил меди или алюминия. Можно также различить изделия, работающие в сетях высокого и низкого напряжения. Первые предназначены для использования в сетях переменного и постоянного тока от 100 кВт и выше. Вторые могут быть задействованы для передачи переменного тока от 1 до 50 кВт и постоянного тока при условии обязательного заземления.

Типовое различие зависит также от материала изоляции, применяемого в изделии, которая может быть изготовлена из пропитанной бумаги, сшитого полиэтилена, полимеров, резины и т.д. На типовую принадлежность и основные свойства кабеля влияют также такие факторы, как количество жил, наличие и материал экрана, степень гибкости, величина поперечного сечения, наличие брони и подушки для нее.

Для определения свойств кабеля и возможной сферы его применения используют два вида маркировки. Цветовая маркировка может применяться каждой страной и производителем в соответствии со своей системой. Однако, большинство стран старается придерживаться общих принципов, которые были разработаны Международной Электротехнической комиссией и нашли свое воплощений в стандарте данной Комиссии МЭК 60445:2010.

В нашей стране принято знаковое нанесение маркировки, где каждый знак и место, которое он занимает, имеет свое значение. Материал жилы, обозначенный буквой А говорит о том, что она изготовлена из алюминия. Если нет ни какого символа, то это означает что жила медная. Данные символы стоят в самом начале применяемого кода.

Затем следуют знаки, указывающие на тип изоляции:

  • В – из поливинилхлорида
  • Ц - бумажная, пропитанная не стекающим составом
  • НР – резиновая, не поддерживающая горение
  • П – термопластичный полиэтилен, дополнительная буква С указывает, что данные материал самостоятельно затухающий, а символ В, что он вулканизированный

Тип оболочки указывается следующими символами:

  • С – свинцовая
  • А – алюминиевая (например, АА означает алюминиевую жилу в алюминиевой оболочке)
  • О – наличие оболочки у каждой жилы
  • П – полиэтиленовая или из сополимера полиэтилена
  • В – поливинилхлорид

Броневая защита обозначается и означает:

  • Б – броня, выполненная из двух стальных лент с защитным покровом от коррозии
  • Бн – то же, что и Б, но покрытие еще и не горючее
  • БбГ – броня, выполненная из профильной стальной ленты
  • К – из круглых, стальных, оцинкованных проволок с защитным покровом
  • П – то же, что и К, только проволока плоская.

Экранирование обозначается:

  • Э – медный по изолированной жиле
  • Эо – общий экран сердечника из меди для трехжильного кабеля
  • г – герметизация в продольном направлении набухающими в воде лентами
  • га - поперечная и продольная герметизация алюминиево полимерной лентой и водонабухающими лентами

Дополнительная информация и символы:

  • нг – не горючий
  • нг LS – не горючий, с низким дымовым и газовым выделением
  • Г – гибкий

Разновидности силовых кабелей и особенности их выбора.

Главная › Статьи › Разновидности силовых кабелей и особенности их выбора.

Кабели силовые нужны для того, чтобы передавать электричество от места его производства напрямую в дома потребителей, предприятия, магазины, общественные заведения. Разновидности силовых кабелей представлены для того, чтобы понять в какой роли проводника используются и какие входят в список самых нужных из известных типов кабелей.

Из чего состоит силовой кабель?

Силовой провод, как и другие кабеля, включает в себя основные составляющие:

  • Жилу, проводящую электричество;
  • Изоляцию от помех для каждого из проводников;
  • Наружную оболочку.

Для того, чтобы улучшить параметры качества передачи тока и защитить кабель от возможных физических повреждений и сбоев в работе, он может включать в себя дополнительные компоненты:

  • Броневое покрытие;
  • Подкладку для брони;
  • Экранирующие средство;
  • Заполняющий полости состав;
  • Поясная изоляция, наложенная равномерным слоем.
Разновидности силовых кабелей

Кабельные силовые жилы производиться из меди и алюминия. Оба этих металла отличаются повышенной гибкостью и хорошими показателями проводимости электричества. Кабели подразделяются на разные виды в зависимости от своей толщины, конкретного предназначения и материала для изоляции. Он может быть изготовлен из:

  • Полиэтилена;
  • Резины;
  • Пропитанной специальным раствором металлической бумаги;
  • Поливинилхлорида.

Провода, оснащенные так называемой металлической бумагой, в составе которой алюминий и свинец, используется для работы с частотой не более 50 герц и уровнем напряжения не выше 750 киловольт. Защита из полиэтилена устойчива к перепадам температур и обеспечивает качественную сохранность содержимого кабеля от физического повреждения. При этом провода с такой оболочкой известны продолжительным сроком эксплуатации и выносливостью.

Значение цветовой маркировки на жилах

Для того, чтобы работать с ПВВГ или другими видами силовых кабелей, недостаточно знать об их составе и ключевых особенностях. Каждый элемент обладает своим закрепленным оттенком изоляционной системы, чтобы безопасно и правильно взаимодействовать с проводами данного типа, нужно хорошенько разобраться в этом вопросе.

АВБбВШ и другие кабеля имеют схожую маркировку, включающую в себя:

  • Черным или коричневым цветом обозначается жила фазы;
  • Голубой цвет укажет на так называемый нулевой проводник;
  • Желтовато-зеленым оттенком обозначается заземляющая часть;
  • Зелено-желтый цвет с пометками голубого цвета выделяет дополнительную жилу, осуществляющую заземление.
Основные марки кабеля

Аббревиатура ВВГНГ указывает на марку конкретного кабеля и ее характерные особенности. Для того, чтобы знать, какой кабель подобрать нужно хорошо разбираться в этих характеристиках. В противном случае, недостаточно опытный покупатель может выбрать что-то не подходящее проекту.

Итак, к наиболее популярным и востребованным маркам кабеля можно отнести:

  • ППВ – данный провод состоит из трехжильной медной сердцевины с надежным покрытием из ПВХ. Его применяют для прокладки линий освещения при условии, что монтаж будет осуществляться в открытой и неподвижной форме.
  • АППВ – по параметрам очень похож на предыдущий провод. Однако здесь ключевым элементом является алюминий, который проходит по всей длине кабеля.
  • ВВГ – сердцевина провода выполнена из меди и имеет, в разных вариантах, от одной до четырех жил. Оболочка изготовлена из поливинилхлорида. При помощи этого провода в жилых и не жилых домах, на предприятиях прокладываются линии освещения, без учета уровня влажности и других внешних факторов.
  • ПВС – основой для данного кабеля стала медь, обеспечившая его гибкость. В зависимости от толщины кабеля может быть минимум два, и максимум пять скручиваний фрагментов стержня. Такой провод можно увидеть на бытовой технике, удлинителях, а также системах питания и освещения.
  • ВБбШв – такие провода могут иметь до пяти скручиваний жил. Это обусловлено спецификой их применения, ведь они используются при прокладке силовых линий электропередач и благодаря своей прочности застрахованы от физических повреждений.
  • НУМ – Оболочка кабеля защищена несгораемым покрытием, а до четырех сечений в стержне окутаны наполнением из мела. Такие провода можно использовать для любого типа процедуры монтажа электросетей. Благодаря устойчивости к внешним раздражителям провода можно прокладывать на открытой местности не боясь воздействия дождя или ветра.
  • КГ – провод работает на основе многопроволочных медных жил. Оболочка оснащена прорезиненной изоляционной системой. Такой провод применяют, когда нужно проводить электричество в труднодоступном участке и важно использовать прочный и гибкий провод. Благодаря своим характеристикам он устойчив к повышенной влажности.

Это базовые типы кабелей, если вам сложно выбрать из огромного множества один единственный проконсультируйтесь в месте продажи у продавца.

Кабель силовой

Электрический силовой кабель предназначается для передачи электрической энергии от места её производства или преобразования к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам. Термин "силовой кабель" в общепринятом смысле относят обычно к кабелям на напряжение до 35 кВ, преимущественно с бумажной изоляцией, пропитанной вязким изоляционным составом.

Для более высоких напряжений используют силовой кабель с избыточным давлением масла (т. н. маслонаполненный силовой кабель). Наиболее массовое применение нашли силовые кабели на напряжение до 10 кВ, содержащие три алюминиевые или (реже) медные токопроводящие жилы секторной формы сечением до 240 мм2. Основная изоляция такого силового кабеля - спирально наложенные на каждую жилу бумажные ленты, пропитанные вязким изоляционным составом (75-85% минерального масла и 15-25% канифоли).

Толщина изоляции жилы (фазной изоляции) силового кабеля зависит от номинального напряжения кабеля и составляет от 0,75 мм при 1 кв до 2,75 мм при 10 кВ. На скрученные вместе изолированные жилы накладывают т. н. поясную бумажную изоляцию, толщина которой примерно вдвое меньше толщины фазной. Поверх поясной изоляции силового кабеля методом прессования накладывают герметичную металлическую оболочку из свинца или алюминия (последний получает преимущественно распространение), а затем - защитный покров.

Силовой кабель на напряжение 20 и 35 кВ имеет жилы круглой формы с фазной изоляцией толщиной до 9 мм; у каждой жилы - отдельная металлическая оболочка или экран из металлической фольги.

В диапазоне рабочих температур от 50°С до 80°С вязкость масляно-канифольного состава снижается, поэтому на наклонных участках трассы прокладки силового кабеля из-за постепенного стекания жидкой изоляции верхние участки силового кабеля могут придти в негодность. В связи с этим строго ограничивается максимально допустимая разность высот между верхней и нижней точками трассы (от 5 до 25 м для силовых кабелей с напряжением соответственно от 35 до 1 кВ).

Основные направления совершенствования силового кабеля - расширение выпуска кабелей с нестекающим пропиточным составом, позволяющим прокладывать трассы с крутонаклонными и вертикальными участками, а также переход от бумажной изоляции к полимерной (поливинилхлоридной, полиэтиленовой).

Применение прогрессивных видов изоляции, помимо значительной экономии дефицитной бумаги, масел и канифоли, сокращает трудоёмкость и длительность технологических операций при производстве силового кабеля, уменьшает его массу, а также повышает допустимую рабочую температуру (силовой кабель с изоляцией из вулканизируемого полиэтилена даже при температурах до 150°С в течение некоторого времени сохраняет высокую стойкость к деформациям, что очень важно при коротких замыканиях).



Кабели силовые с пропитанной бумажной изоляцией на низкое напряжение.

В данную группу входят силовые кабели с алюминиевыми или медными токопроводящими жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в алюминиевой или свинцовой оболочке, с защитными покровами или без них, предназначенные для передачи и распределения электроэнергии в стационарных установках в электрических сетях на напряжение до 10 кВ переменного тока частотой 50Гц или в электрических сетях постоянного тока при температуре окружающей среды от -50°С до +50°С. Кабели силовые должны соответствовать требованиям ГОСТ 18410-73.

Марки, элементы конструкции.
Марка силового кабеляМатериал жил А — алюминий М — медьМатериал оболочки А — алюминий С — свинецВид пропиточного состава В — вязкий Н — нестекающийЗащитный покров
ААГААВотсутствует
ААБлААВБл
ААБ2лААВБ2л
ААБлГААвБлГ
ААБнлГААвБнлГ
ААШвААвШв
ААШнгААвШнг
АСГАСвотсутствует
АСБАСвБ
АСБлА СвБл
АСБ2лАсвБ2л
АСБГАсвБГ
АСБ2лГАсвБ2лГ
АСКлАсвКл
АСШвАсвШв
АСБнлШнгАсвБнлШнг
СБМсвБ
СГМсвотсутствует
СБГМсвБГ
СБлМсвБл
СБ2лМсвБ2л
СБ2лГМсвБ2лГ
ЦААБлААнБл
ЦААБ2лААнБ2л
ЦАСБАСнБ
ЦАСБлАснБл
ЦАСБнлШнгАснБнлШнг
ЦСБМснБ
ЦСБлМснБл

Для силовых кабелей с однопроволочными жилами в обозначении марки кабеля после цифр, указывающих сечение жилы, добавляют в скобках буквы "ож".



Области применения силового кабеля
Рекомендуемая область примененния При отсутствии растягивающих усилий (при прокладке в земле и воде), при отсутствии опасности механических повреждений (при прокладке на воздухе) При наличии растягивающих услилий (при прокладке в земле и воде), при наличии опасности механических повреждений (при прокладке на воздухе)
В земле с низкой коррозионной активностьюААШв, ААБл, ААБ2л, АСБ, СБ, ЦААБл, ЦААБ2л, ЦАСБ, ЦСБАСКл
В земле со средней коррозионной активностьюААШв, ААБ2л, АСБ, АСБл, СБ, СБл, ЦААБ2л, ЦАСБ, ЦАСБл, ЦСБ,ЦСБлАСКл
В земле с высокой коррозионной активностьюААШв, ААБ2л, АСБл, АСБ2л, СБл, СБ2л, ЦААБ2л, ЦАСБл, ЦСБл
В земле с высокой коррозионной активностью с наличием блуждающих токовАСБ2л, СБ2л
В воде-АСКл
прокладка на воздухе
В сухих помещениях В сырых помещенияхААГ, ААШв ААШв, АСШвААБлГ ААБлГ, АСБ2лГ
В пожароопасных помещенияхААГ, ААШв, ААШнг ААБлГ, ААБнлГ, АСБлГ, АСБнлШнг
Во взрывоопасных зонахААГ, ААШв, ААБлГ, АСГ, АСБГ, АСШв, СГ, СБГАСБГ, СБГ
На эстакадахААШв, ААБлГААБлГ, АСБлГ, СБ2лГ
В блокахАСГ, СГАСГ, СГ



Кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку па трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15-25 метров, при этом большие значения относятся к низковольтным кабелям с алюминиевой оболочкой и к бронированным. Кабели с нестекающим пропиточным составом допускают прокладку без ограничения разности уровней.



Конструктивные параметры силового кабеля

Число жил в силовых кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице. Четырехжильные силовые кабели с жилами номинальным сечением до 120 мм2 должны иметь одну жилу равного или меньшего сечения, с жилами номинальным сечением свыше 120 мм2 — одну жилу меньшего сечения.



Число и сечение жил в кабелях силового кабеля
Марка кабеля Число жилНоминальное сечение жилы, мм2 Номинальное напряжение кабеля, кВ
1610
ААГ, ААБл, ААБ2л, ААБлГ, ААШв, АСГ, АСБ, АСБл, АСБ2л, АСБГ, СБ, СГ, СБГ, СБл, СБ2л110-800
ААГ, ААБл, ААБ2л, ААБлГ, ААБнлГ, ААШв, ААШнг, АСГ, АСБ, АСБл, АСБ2л, АСБ2лГ, СБ, СГ, СБГ, СБл,СБ2л, СБ2лГ, АСБнлШнг36-24010-24016-240
ЦААБл, ЦААБ2л, ЦАСБ, ЦАСБл, ЦАСБнлШнг, ЦСБ, ЦСБл3 25-18525-185
АСКл325 - 24016-24016-240
ААГ, ААБл, ААБ2л, ААБлГ, ААШв, АСГ, АСБ, АСБл, АСБ2л, АСБГ, СБ, СГ, СБГ, СБл, СБ2л416-185
АСКл425- 185--



Условия эксплуатации силового кабеля

Срок службы силовых кабелей составляет 30 лет.
Срок хранения силовых кабелей:
- на открытых площадках — не более 2 лет;
- под навесом — не более 5 лет;
- в закрытых помещениях — не более 10 лет.

Длительно допустимая температура жил силовых кабелей при эксплуатации и максимально допустимая температура жил при коротком замыкании не должны превышать значений, указанных в таблице.



Допустимые температуры силовых кабелей
Номинальное напряжение, кВ При длительной эксплуатацииПри токе короткого замыкания
180250
680200
1070200



Кабели силовые с пропитанной бумажной изоляцией на среднее напряжение.

В данную группу входят силовые кабели с тремя алюминиевыми или медными токопроводящими жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в свинцовой оболочке с защитными покровами, предназначенные для передачи и распределения электроэнергии в стационарных установках в электрических сетях на напряжение 20 и 35 кВ переменного тока частотой 50 Гц при температуре окружающей среды от -50°С до +50°С. Кабели должны соответствовать требованиям ГОСТ 18410-73.

Марки, элементы конструкции, области применения
Марка кабеляМатериал жилТип защитного покроваОбласть применения
АОСБАлюминийБПрокладка в земле с низкой и средней коррозионной активностью при отсутствии растягивающих усилий
ОСБМедьБ То же
АОСБГАлюминийБГПрокладка во взрывоопасных зонах при отсутствии опасности механических повреждений
СБГМедьБГТо же



Силовые кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку на трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15 метров. Для напряжения 35 кВ могут выпускаться силовые кабели с нестекающим пропиточным составом, которые допускают прокладку без ограничения разности уровней.

Конструктивные параметры
Кабели имеют трехжильную конструкцию с отдельной свинцовой оболочкой по каждой изолированной жиле. Силовые кабели на напряжение 20 кВ имеют сечения 25-185 мм2, на напряжение 35 кВ - сечения 120 и 150 мм2 Токопроводящие жилы должны быть многопроволочными круглой формы и соответствовать классу 2.

Номинальная толщина изоляции составляет:
- для силовых кабелей на напряжение 20 кВ — 7,0 мм для жил сечением от 25 до 95 мм2 и 6,0 мм для жил сечением 120 мм2 и выше;
- для силовых кабелей на напряжение 35 кВ — 9,0 мм.

На жилах и поверх изоляции располагается экран из электропроводящей бумаги. Изолированные жилы в оболочках скручиваются без заполнения или с заполнением жгутами из пропитанной кабельной пряжи, штапелированной стеклопряжи или прорезиненной ткани и пропитанной кабельной бумаги. Сечение силовых кабелей может иметь форму круга или треугольника. Для исключения повреждений силовых кабелей, они должны наматываться на барабаны с диаметром шейки не менее 15 (2,15D + d) для кабелей на напряжение 20 кВ и 18 (2,15D + d) для кабелей на напряжение 35 кВ, где: D - диаметр кабеля по свинцовой оболочке; d - диаметр жилы.

Наружный диаметр силовых кабелей на напряжение 20 кВ, мм
Номинальное сечение жил, мм2АОСБАОСБГОСБОСБГ
2565636563
3567656765
5069676967
7073707370
9574727573
12076747674
15078758179
18584828482



Массы силовых кабелей на напряжение 20 кВ, кг/км
Номинальное сечение жил, мм2АОСБАОСБГОСБОСБГ
259000870091008900
359500910096009300
501050097001050010000
7011000105001200011500
9511500110001300012500
12012000115001350013000
15013000125001550015500
18514500140001750017000



Наружный диаметр силовых кабелей на напряжение 35 кВ, мм
Номинальное сечение жил, мм2АОСБАОСБГОСБОСБГ
12086839284
15089879790



Массы кабелей на напряжение 35 кВ, кг/км
Номинальное сечение жил, мм2АОСБАОСБГОСБОСБГ
12015000145001700016500
15016000155001950019000



Требования к электрическим параметрам

Электрическое сопротивление изоляции, пересчитанное на длину 1 км при температуре 20°С, должно быть не меньше 200 Мом.
На период приемки и поставки кабели на барабанах должны выдержать в течении 10 мин испытания переменным напряжением частотой 50 Гц величиной 50 кВ для кабелей на напряжение 20 кВ и величиной 88 кВ для силовых кабелей на напряжение 35 кВ.
Значение тангенса угла диэлектрических потерь не должно превышать 0,006.

Условия эксплуатации

Срок службы кабелей составляет 30 лет.
Длительно допустимая температура нагрева жил составляет 65°С, максимально допустимая при токе короткого замыкания 130°С. Длительно допустимые токовые нагрузки силовых кабелей приведены в таблицах.



Длительно допустимые токовые нагрузки силовых кабелей на напряжение 20 кВ, А
Номинальное сечение жил, мм2С медными жилами в землеС медными жилами на воздухеС алюминиевыми жилами в землеС алюминиевыми жилами на воздухе
2512512010095
35150145115110
50180175140135
70220220170170
95265265205205
120300310235240
150340350265270
185380400300315



Длительно допустимые токовые нагрузки силовых кабелей на напряжение 35 кВ, А
Номинальное сечение жил, мм2С медными жилами в землеС медными жилами на воздухеС алюминиевыми жилами в землеС алюминиевыми жилами на воздухе
120285300225235
150325340250265



Расшифровка маркировки силового кабеля с бумажной пропитанной изоляцией
маркировкаизоляцияматериал жилыоболочкаброняподушкабез наруж-
ного покро-
ва
покров шлангового типа
бумажная пропи-
танная вязким масло-
кани-
фольным составом
пропи-
танная нестека-
ющим составом марки NAPELEС фирмы "BP"
из ПВХмедьалю-
ми-
ний
алю-
мини-
евая
свин-
цовая
без брони из сталь-
ных лент
с броней из 2-х сталь-
ных лент
подуш-
ка под броней без обозна-
чения
тип подуш-
ки под броней
Ш или В
волок-
нистые матери-
алы, пропи-
танные битумом
из ПВХ пласти-
ката
из него-
рючего ПВХ пласти-
ката
из него-
рючего ПВХ пласти-
ката с низким дымо-
газо-
выделе-
нием
б/оЦВб/оААСб/оБб/о"2л", "нл", "л"Гб/оВнгнг-LS
АСБ    А С Б
АСБл(2л)    А С Б л (2л)
АСБШв     А С Б    Шв
АСБл(2л)Шв    А С Б л(2л)  Шв
АСБГ    А С Б  Г
АСБ2лГ    А С Б Г
СШв       С      Шв
СБ      С Б
СБл(2л)      С Б л (2л)
СБ2лГ      С Б Г
СБл(2л)Шв      С Б л(2л)  Шв
СБГ      С Б  Г
СБШв      С Б    Шв
СШв      С       Шв
СГ      С    Г
ЦАСБ Ц  А С Б
ЦАСБл(2л) Ц  А С Б л (2л)
ЦАСБШв Ц  А С Б     Шв
ЦАСБлШв Ц  А С Б л  Шв
ЦАСШв Ц  А С      Шв
ЦАСБГ Ц  А С Б  Г
ЦСБГ Ц    С  Б  Г
ЦСБ Ц    С Б
ЦСБл(2л) Ц    С Б л(2л)
ЦСБлШв Ц    С Б л  Шв
ЦСШв Ц     С      Шв
ЦСБШв Ц    С Б    Шв
ЦААБл(2л) Ц  АА  Б л (2л)
ЦААБл(нл)Г Ц  АА  Б л (нл)Г
ЦААШв Ц   АА       Шв
ААБл(2л)    АА  Б л (2л)
ААБ2лШв    АА  Б   Шв
ААГ    АА     Г
ААБл(нл)Г     АА  Б л (нл)Г
ААШв    АА       Шв
ААШнг    АА        Шнг
ЦААШнг Ц  АА        Шнг
АСБВнг-LS    А С Б      Внг-LS
ЦАСБВнг-LS Ц  А С Б      Внг-LS
СБВнг-LS      С Б      Внг-LS
ЦСБВнг-LS Ц    С Б      Внг-LS



Расшифровка маркировки силового кабеля с пластмассовой изоляцией
маркировкаматериал жилыфазная изоляцияоболочка из полимерных материаловбронябез наруж-
ного покрова поверх брони или обо-
лочки
наружный покров
медьалю-
миний
из ПВХ пласти-
ката
из безгало-
генной него-
рючей ком-
позиции
из вулка-
низиро-
ванного ПЭ
из ПВХ пласти-
ката
из безгало-
генной него-
рючей ком-
позиции
из 2-х стальных не оцинко-
ванных или оцинко-
ванных лент
покров шлангового типа
Ш или В
из ПВХ плас-
тиката
из ПЭиз него-
рючего ПВХ плас-
тиката
из него-
рючего ПВХ плас-
тиката с низким дымо-
газо-
выделе-
нием
из безгало-
генной негорю-
чей ком-
позиции
б/оАВППвВПБбГвпнгнг-LSнг-HF
АВВГ АВ  В  Г
ВВГ  В  В  Г
АПвВГ А  ПвВ  Г
ПвВГ    ПвВ  Г
АВБбШв АВ    Бб Шв
ВБбШв  В    Бб Шв
АПвБбШв А  Пв  Бб Шв
ПвБбШв     Пв  Бб Шв
АПвБбШп А  Пв  Бб  Шп
ПвБбШп    Пв  Бб  Шп
АВВГнг АВ  В  Г  нг
ВВГнг  В  В   Г  нг
АПвВГнг А  ПвВ  Г  нг
ПвВГнг    ПвВ  Г  нг
АВБбШнг АВ    Бб   Шнг
ВБбШнг  В    Бб   Шнг
АПвБбШнг А  Пв  Бб   Шнг
ПвБбШнг    Пв  Бб   Шнг
АВВГнг-LS АВ  В  Г   нг-LS
ВВГнг-LS  В  В  Г   нг-LS
АПвВГнг-LS  А  ПвВ  Г   нг-LS
ПвВГнг-LS    ПвВ  Г   нг-LS
АВБбШвнг-LS АВ    Бб    Швнг-LS
ВБбШвнг-LS  В    Бб    Швнг-LS
АПвБВнг-LS А  Пв   Б    Внг-LS
ПвБВнг-LS    Пв  Б    Внг-LS
ВБВнг-LS  В    Б    Внг-LS
АВБВнг-LS АВ    Б    Внг-LS
ППГнг-HF   П  П Г     нг-HF
ПБбПнг-HF   П   Бб     Пнг-HF
ПвПГнг-HF    Пв П Г    нг-HF



Прокладка силового кабеля и кабельных линий

Наша компания предоставляет широкий спектр работ по прокладке кабеля любой протяженности и в любых климатических условиях. Технологии прокладки совершенствуются день ото дня и мы постоянно повышаем квалификацию наших инженеров, закупаем лучшее оборудование и расходные материалы. В нашем арсенале есть работы как на крупных промышленных объектах, где требовались источники до 40 кВт и протяженность кабеля боле 20000м, так и в частных домах и квартирах.


Методы прокладки кабеля

Сейчас нам доступны следующие методы прокладки кабеля:

1. Гофрированная труба из поливинилхлорида и металлических сплавов. Установка возможно как внутри помещения так и снаружи, удобный и простой способ обойтись без массивных коробов и их многочисленны соединений. Монтаж возможен в любой плоскости, по полу, по потолку или стене, очень практичная система крепежа.

2. Траншейная прокладка кабеля. Из названия ясно что имеется веду землеройные работы, этот метод подходит для соединения электросетей различных зданий, предприятий находящихся неподалеку друг от друга, для соединения осветительных мачт на трассах. Но есть ряд ограничений у подобных работ, точнее даже запретов: запрещена прокладка кабеля там где ведется интенсивное строительство или раскопки, где есть подвижный грунт, подземные токи(здесь больше рекомендательный характер), где агрессивный грунт его химический, физический состав который может привезти к разрушению электрокабеля, возле болот глубиной больше метра и рядом с грунтовыми водами

3. Трубы – обычно используются там где влажность превышает допустимые нормы. Сами трубы герметично скрывают кабель и позволяют использовать ее как в бытовых условиях так и в экстремальных (по степени влажности)

4. Короб пвх – наиболее известный способ проводки кабля, легко монтируется, относительно дешевый, отлично пойдет для небольших помещений и частного сектора. Короба имеют стандартный размер и крепления поэтому в случае необходимости всегда можно докупить недостающую часть или заменить сломанную

Подвеска силового кабеля

Не всегда есть возможно закрепить кабельную линию выше перечисленными способами. И тут на помощь приход "Подвесной метод установки силового кабеля"

Что же он представляет собой? Подвеска кабеля производится по средствам различных опор, столбов служащих для освещения городских и загородных трасс, так же возможна установка ЛЭП столбов с нуля. Воздушная прокладка кабеля то единственно возможный метод в условиях скованности частной или коммерческой застройки. Но и здесь есть ряд подводных камней, следует правильно сделать расчет проекта с учетом погодных условий местности. Сильные порывы ветра могу легко сломать или даже вырвать опоры электропровода, а сильное обледенение может привезти к обрыву кабеля. Специалисты ГК НПО ПромЭлекстроАвтоматика, разработают правильный проект с учетом всевозможных рисков, подберут наиболее подходящий кабель с необходимым набором характеристик кабель (морозоустойчивость, разрывная сила, динамическая стойкость). Заказ прокладку кабеля в нашей компании вы получите лучшие условия и гарантии работ.

Монтаж силовой кабельной линии

Как известно, надёжность работы электропроводящей линии не в последнюю очередь зависит от качества прокладки и монтажа кабелей. Надо учитывать, что вес силового кабеля может быть значителен, а его гибкость низкой, поэтому монтаж силовой линии требует привлечения большого количества человеческих ресурсов с опытом таких работ. Для соединения и оконцевания силовых кабелей, а также для их присоединения к электрооборудованию применяют кабельные муфты и специальные заделки. Правильная разделка концов кабелей, чистота и аккуратность при разделке, соединении или оконцевании их в значительной мере обеспечивают безаварийную эксплуатацию кабельных линий. Для обеспечения требований, предъявляемых к качеству соединительных муфт, к монтажу муфт в нашей Компании допускаются электромонтажники, имеющие высокую квалификацию (не ниже четвёртого разряда) и прошедшие специальные курсы. Монтажники имеют удостоверения на право производства монтажа муфт соответствующей категории. Удостоверение продлевается с прохождением инструктажа через каждые три года. Опыт эксплуатации кабельных линий показывает, что кабельные линии, проложенные высококлассными специалистами на основании профессионально выполненного проекта, с учётом условий прокладки и исходных данных для расчёта допустимого тока нагрузки, служат дольше и не теряют свои свойства. И что немаловажно, позволяет сохранить электрооборудование (трансформатор, щитовую подстанцию, ВРУ) и тем самым, даёт уверенность в бесперебойной работе энергосистемы. По окончанию прокладки силового кабеля необходимо удостовериться в целостности проложенных кабельных линий и произвести пусконаладочные работы электрооборудования и испытания электролабораторией силового кабеля. Услуги электроизмерительной лаборатории предоставляются нашей организацией как в комплексе с электромонтажными и пусконаладочными работами, так и отдельно для проведения замеров параметров электросети и кабельных линий.  Помните: все электромонтажные и пусконаладочные работы должны проводиться с соблюдением правил техники безопасности.

Выполненные проекты

За последние несколько лет нашим предприятием были построены и сданы в эксплуатацию ряд объектов электроснабжения в г. Москве и Московской области.

Некоторые из наших заказчиков: ОАО «Терна», завод «Формолайн», завод «Полиграфинвест», завод «Эжен Бужеле Вайн», ООО «Русский каравай, «Дворец правосудия» и комплекс зданий Правительства Московской области.

Кабели, проводка и безопасность

Плохо установленные, неисправные или старые электрические установки представляют серьезную опасность поражения электрическим током или электрического пожара, которые могут быть смертельными.

Негабаритные электрические кабели являются распространенным риском в старых домах. В старых домах могут потребоваться более крупные электрические кабели из-за повышенной нагрузки на электрические цепи, вызванной новыми электрическими приборами или арматурой. Даже в новых домах важно, чтобы кабели были достаточно большими, а цепи были способны удовлетворить требования ожидаемого количества людей в доме и нести нагрузку на прибор. Вопрос цены кабеля, включая электромонтаж стоит здесь не на первом месте.

Электрические кабели становятся небезопасными, если оголенные провода обнажены, и они трутся или тянутся о каркасную конструкционную сталь или другие неровные края. Гвозди, шурупы и бытовые вредители также могут повредить кабели, что может привести к электрическим неисправностям, ударам или пожарам. Очень важно убедиться, что электрические установки и арматура изолированы от бытовых вредителей.

Проблемы, связанные с вредителями, могут включать:

  • мыши и крысы грызут изолирующую оболочку электрических кабелей и обнажают оголенные провода
  • тараканы, мыши и муравьи гнездятся и вызывают неисправности в электрической арматуре
  • в тропиках местные муравьи наводняют электрические проводники, электропроводку, фитинги и приборы
  • дикие животные, обнаруживающие подземные кабели или нарушающие соединение земного кола.

Неправильное подключение электропроводки также очень небезопасно. Электрические предохранительные выключатели и автоматические выключатели могут не работать должным образом, если электрическая арматура неправильно подключена, и это увеличивает риск поражения электрическим током и возгорания. Неправильная проводка фитингов также может привести к пожару, а открытая бытовая электропроводка может представлять серьезную угрозу безопасности.

Емкость и индуктивность силового кабеля 0,6/1 кВ

Емкость и индуктивность каждой фазы указана приблизительным значением, основанном на замере при температуре + 20 °C.

Кабель с медной токопроводящей жилой 0,6/1 кВ

MCMK

C µF/км

L mH/км



EMCMK

C µF/км

L mH/км

3x16/16

0,35

0,3



3x25/16

0,4

0,19

3x25/16

0,45

0,26



3x35/16

0,4

0,19

3x35/16

0,5

0,24



3x50/25

0,45

0,18

3x50/25

0,6

0,22



3x70/35

0,5

0,17

3x70/35

0,65

0,2



3x95/50

0,55

0,16

3x95/50

0,7

0,18



3x120/70

0,6

0,15

3x120/70

0,75

0,17



3x150/70

0,7

0,14

3x150/70

0,75

0,16



3x185/95

0,8

0,12

3x185/95

0,75

0,15



3x240/120

0,85

0,12

3x240/120

0,75

0,15

























C µF/км

L mH/км





C µF/км

L mH/км

4x16/16

0,3

0,3



4x25/16

0,45

0,23

4x25/16

0,35

0,27



4x35/16

0,5

0,22

4x35/16

0,45

0,26



4x50/25

0,55

0,2

4x50/25

0,5

0,24



4x70/35

0,6

0,19

4x70/35

0,55

0,24



4x95/50

0,65

0,17

4x95/50

0,65

0,23



4x120/70

0,7

0,16

4x120/70

0,7

0,23



4x150/70

0,75

0,16

4x150/70

0,75

0,23



4x185/95

0,8

0,15

4x185/95

0,8

0,22



4x240/120

0,85

0,15

4x240/120

0,85

0,22











XCMK-HF

C µF/км

L mH/км



FRHF-EMC

C µF/км

L mH/км

4x16/16

0,25

0,27



4x16/16

0,2

0,31

4x35/16

0,3

0,25



4x25/15

0,2

0,28

4x50/25

0,35

0,23



4x35/16

0,2

0,26

4x70/35

0,4

0,19



4x50/25

0,25

0,24

4x120/70

0,45

0,16



4x70/35

0,3

0,22

4x185/95

0,5

0,14



4x95/50

0,3

0,19

4x240/120

0,55

0,12



4x120/70

0,35

0,18









4x150/70

0,35

0,18









4x185/95

0,4

0,17









4x240/120

0,5

0,17

Кабель с алюминиевой токопроводящей жилой 0,6/1 кВ

AMCMK

C µF/км

L mH/км



AXMK

C µF/км

L mH/км

3x16/10

0,3

0,3



4x16 S

0,2

0,29

3x25/16

0,35

0,27



4x25 S

0,2

0,29

3x35/16

0,45

0,25



4x35 S

0,2

0,29

3x50/16

0,5

0,24



4x50 S

0,25

0,29

3x70/21

0,55

0,23



4x70 S

0,25

0,26

3x95/29

0,6

0,21



4x95 S

0,25

0,23

3x120/40

0,65

0,19



4x120 S

0,3

0,23

3x150/41

0,7

0,18



4x150 S

0,3

0,2

3x185/57

0,75

0,17



4x185 S

0,3

0,19

3x240/72

0,75

0,16



4x240 S

0,3

0,19

3x300/88

0,8

0,15



4x300 S

0,35

0,19

















C µF/км

L mH/км









4x25/16

0,4

0,28









4x35/16

0,4

0,27









4x50/16

0,45

0,27









4x70/21

0,55

0,24









4x95/29

0,55

0,24









4x120/41

0,65

0,22









4x150/41

0,65

0,21









4x185/57

0,7

0,19









4x240/72

0,7

0,18









4x300/88

0,7

0,17























AMCMK-HF

C µF/км

L mH/км









4x35/16

0,35

0,25









4x70/21

0,4

0,22









4x120/41

0,45

0,19









4x185/57

0,5

0,17









4x240/72

0,55

0,15





Классификация и маркировка силового кабеля

Силовой кабель – это токопроводящий изолированный проводник, рассчитанный на большие нагрузки, в отличие от проводов, которые используются для внутренней разводки и подключения электрооборудования. В частных домах кабели используются только для подключения самого объекта к ближайшей электросети, а также для подачи питания на силовые агрегаты: деревообрабатывающие станки, котлы отопления и т.п. Существует определенная классификация силовых кабелей по различным параметрам, которые мы рассмотрим ниже, и она помогает подобрать изделие с нужными характеристиками под конкретные нужды.

Электрооборудование и материалы

Из чего состоит силовой кабель?

Силовой кабель состоит из следующих элементов, если двигаться изнутри наружу:

Токопроводящие жилы – изготавливаются из меди или алюминия
Вспомогательные жилы защитного заземления
Изоляция жил
Экранирование из металлической ленты
Несущий трос
Заполнители пустот
Оболочки и защитные покрытия
В зависимости от конкретного вида кабеля в нем могут использоваться те или иные типы покрытия, а именно: резиновые, бумажные, пластмассовые или ПВХ.

Выше приведена таблица, в которой силовые кабели изначально классифицируются по напряжению, на которое они рассчитаны. Под низким напряжением понимаются цифры в пределах 35-ти кВт, а под высоким – до 750 кВт переменного тока и 400 кВт постоянного. Дальше мы видим классификацию по типу изолирующих и защитных покровов. Бумажная пропитанная изоляция обходится дешевле, резиновая применяется в тех случаях, когда кабель подвергается частым перегибам, а ПВХ – универсальная и наиболее распространенная. Также кабели делят по количеству жил.

Как правило, одна жила – нулевая, а все остальные – фазные. Иногда по кабелю сразу протягивается жила защитного заземления. Также существует различие в самой форме жилы, которая может быть круглой или сегментной, как показано на схематичном рисунке ниже первый, и секторной – второй.

Чтобы специалисту было проще понять, с каким кабелем он имеет дело, приняты определенные стандарты маркировки, которых довольно много.

Буквенная маркировка силовых кабелей

Выше вы видите таблицу, в которой приведены расшифровки некоторых буквенных маркировок. Их вы можете встретить на кабелях отечественного производства. Эти буквы определяют конкретные характеристики кабеля, исходя из которых, можно делать соответствующий выбор при проведении электромонтажа.

На самом деле типов проводов и кабелей гораздо больше, чем приведено в классификации выше. Вот пример маркировки лишь некоторой части отечественного кабеля.

Не стоит забывать о том, что существуют и зарубежные маркировки кабеля по своим собственным стандартам. В каждой стране существуют свои собственные технологии, как и методы классификации. Большим спросом пользуются кабели с изоляцией из сшитого полиэтилена, и ниже приведена таблица с расшифровкой некоторых маркеров для этого типа продукции.

Ниже еще одна таблица, в которой есть несколько дополнительных пунктов.

Так или иначе, самостоятельно разбираться в вопросах выбора силового кабеля вам не придется. Это задача для электрика-энергетика или профильного инженера компании, которая будет оказывать комплексные услуги электромонтажа. Таких специалистов вы найдете в компании «Elektrikru.ru». Мы подберем оптимальное решение в соответствии с вашими индивидуальными потребностями, закупим материалы и оборудование по выгодным ценам и проведем все работы на объекте под ключ.

Объем рынка ветроэнергетических кабелей и прогноз (2021-2027)

Запросить образец загрузки Запросить скидку Профиль компании

Нью-Джерси, США, - рынок кабелей для ветроэнергетики быстро растет и вносит значительный вклад в мировую экономику с точки зрения продаж, темпов роста, доли рынка и размера. Отчет о рынке ветроэнергетических кабелей - это всеобъемлющий исследовательский документ, который предоставляет читателям ценную информацию, помогающую понять основы отчета по ветроэнергетическим кабелям.Отчет предоставляет подробную информацию о бизнес-стратегиях, требованиях рынка, игроках, доминирующих на рынке, и футуристических перспективах рынка.

Отчет обновлен, чтобы отразить текущий экономический сценарий и размер рынка в связи с продолжающейся пандемией COVID-19. В отчете рассматриваются перспективы роста, а также текущие и футуристические оценки продаж в сценарии после COVID. В отчете также исследуются изменения рыночных тенденций и динамики в связи с пандемией и приводится подробный анализ влияния кризиса на рынок в целом.

В отчете представлен подробный анализ основных игроков рынка, а также обзор их бизнеса, планов расширения и стратегий. Основными участниками, рассматриваемыми в отчете, являются:

  • Присмиан
  • Nexans
  • Общий кабель
  • Сумитомо Электрик
  • Саутвайр
  • LS кабель и система
  • Фурукава Электрик
  • Эр-Рияд Кабель
  • Elsewedy Electric
  • Condumex
  • Кабели NKT
  • Кабель Дальнего Востока
  • Кабель Shangshang
  • Кабель Цзяннань
  • Кабель Baosheng
  • Hanhe Кабель
  • оконит
  • Синергетический кабель
  • Тайхань
  • TF Cable

Отчет предоставляет всесторонний анализ в организованной форме в виде таблиц, графиков, диаграмм, изображений и диаграмм. Организованные данные прокладывают путь для обзора и исследования текущих и будущих рыночных перспектив.

Отраслевое исследование кабеля для ветроэнергетики предоставляет углубленный анализ основных рыночных движущих сил, возможностей, проблем и их влияния на рыночные показатели. В отчете также освещаются технологические достижения и разработки продуктов, которые определяют рыночный спрос.

В отчете представлены исчерпывающие данные о рынке ветроэнергетических кабелей и его тенденциях, чтобы читатель мог сформулировать решения для ускорения развития бизнеса.В отчете дается всесторонний обзор экономического сценария рынка, а также его плюсы и минусы.

Отчет о рынке ветроэнергетических кабелей включает анализ производственной цепочки и анализ цепочки создания стоимости, чтобы дать полное представление о рынке ветроэнергетических кабелей. Исследование состоит из анализа рынка, а также подробного анализа прикладных сегментов, типов продуктов, размера рынка, темпов роста, а также текущих и новых тенденций в отрасли.

В отчете проводится дальнейшее изучение сегментации рынка на основе типов продуктов, предлагаемых на рынке, и их конечного использования / использования.

В отчете, сегментируя рынок по типам ветроэнергетических кабелей:

  • Кабель питания переменного тока
  • Кабель питания постоянного тока

При сегментировании рынка по приложениям ветроэнергетических кабелей отчет охватывает следующие области применения:

  • Внутренний кабель
  • Внешний кабель

Объем отчета о рынке ветроэнергетических кабелей

Атрибут отчета Детали
Объем рынка, доступный по годам 2021–2027
Рассматриваемый базовый год 2021
Исторические данные 2015-2019
Период прогноза 2021–2027
Количественные единицы Выручка в млн долларов США и среднегодовой темп роста с 2021 по 2027 год
Покрытые сегменты Типы, приложения, конечные пользователи и многое другое.
Отчетный охват Прогноз выручки, рейтинг компаний, конкурентная среда, факторы роста и тенденции
Региональный охват Северная Америка, Европа, Азиатско-Тихоокеанский регион, Латинская Америка, Ближний Восток и Африка
Объем настройки Бесплатная настройка отчета (эквивалент 8 рабочих дней аналитика) при покупке. Добавление или изменение страны, региона или сегмента.
Цена и варианты приобретения Доступны индивидуальные варианты покупки для точного соответствия вашим исследовательским потребностям.Изучить варианты покупки

Возможности для бизнеса в следующих регионах и странах:

? Северная Америка (США, Канада и Мексика)

? Европа (Германия, Великобритания, Франция, Италия, Россия, Испания и страны Бенилюкса)

? Азиатско-Тихоокеанский регион (Китай, Япония, Индия, Юго-Восточная Азия и Австралия)

? Латинская Америка (Бразилия, Аргентина и Колумбия)

Ключевые моменты отчета о рынке ветроэнергетических кабелей:

Исследование рынка кабеля для ветроэнергетики: Оно включает ключевые сегменты рынка, информацию об основных производителях, объем поставок в отчетные годы, глобальный рынок кабеля для ветроэнергетики и цели исследования. Он также содержит ссылки на исследование отдела, указанное в отчете на основе типа элемента и приложений.

Обзор рынка ветроэнергетических кабелей: В этой области основное внимание уделяется ключевым исследованиям, темпам развития рынка, серьезной ситуации, факторам рынка, моделям и проблемам, несмотря на очевидные признаки.

Рынок ветроэнергетических кабелей Производство по регионам: В отчете содержится информация, касающаяся импорта и транспортных расходов, доходов, создания и ключевых игроков соответствующих местных рынков, которая в настоящее время изучается.

Профиль рынка производителя ветроэнергетических кабелей: В этом разделе представлен подробный анализ каждого участника рынка. В этой части также представлены SWOT-исследования, предметы, генерация, значение, лимит и другие необходимые элементы для одного игрока.

Как отчет поможет вашему бизнесу расти?

? В этом документе представлены статистические данные о стоимости (в долларах США) и размере (в единицах) отрасли ветроэнергетических кабелей с 2021 по 2027 год.

? В отчете также подробно описаны основные конкуренты на рынке, которые окажут большее влияние на бизнес компании Wind Power Cable.

? Всестороннее понимание фундаментальных тенденций, влияющих на каждый сектор, несмотря на самые большие угрозы, новейшие технологии и возможности, которые могут создать глобальный рынок ветроэнергетических кабелей как для предложения, так и для спроса.

? Отчет поможет клиенту определить ключевые результаты основных игроков рынка или руководителей сектора ветроэнергетических кабелей.

Визуализируйте рынок ветроэнергетических кабелей с помощью проверенной информации о рынке: -

Verified Market Intelligence - это наша платформа с поддержкой бизнес-аналитики для повествования об этом рынке.VMI предлагает подробные прогнозируемые тенденции и точную аналитическую информацию о более чем 20 000 развивающихся и нишевых рынках, помогая вам принимать важные решения, влияющие на доход, для обеспечения блестящего будущего.

VMI обеспечивает целостный обзор и глобальную конкурентную среду в отношении региона, страны, сегмента и ключевых игроков вашего рынка. Представьте свой рыночный отчет и результаты с помощью встроенной функции презентации, сэкономив более 70% вашего времени и ресурсов для презентаций для инвесторов, отдела продаж и маркетинга, НИОКР и разработки продуктов.VMI обеспечивает доставку данных в форматах Excel и интерактивных PDF с более чем 15 ключевыми индикаторами рынка для вашего рынка.

Причина приобретения этого отчета:

Экономьте и экономьте время, выполняя исследования начального уровня для определения роста, размера, основных игроков и сегментов на мировом рынке ветроэнергетических кабелей. Подчеркивает ключевые бизнес-приоритеты, чтобы помочь компаниям переосмыслить свои бизнес-стратегии. Основные выводы и рекомендации подчеркивают важнейшие передовые отраслевые тенденции на рынке ветроэнергетических кабелей и позволяют игрокам разрабатывать эффективные долгосрочные стратегии.

О нас: Market Research Intellect

Market Research Intellect предоставляет синдицированные и индивидуализированные отчеты об исследованиях клиентам из различных отраслей и организаций с целью проведения индивидуальных и углубленных исследований.

Наши передовые решения в области аналитических исследований, индивидуальные консультации и углубленный анализ данных охватывают широкий спектр отраслей, включая энергетику, технологии, производство и строительство, химические вещества и материалы, продукты питания и напитки.И т. Д.

Наши исследования помогают нашим клиентам принимать точные решения, основанные на данных, понимать прогнозы рынка, использовать будущие возможности и повышать эффективность, работая в качестве их партнера, чтобы предоставлять точную и ценную информацию без компромиссов.

Обслуживая более 5000+ клиентов, мы предоставили надежные услуги по исследованию рынка более чем 100 компаниям из списка Global Fortune 500, таким как Amazon, Dell, IBM, Shell, Exxon Mobil, General Electric, Siemens, Microsoft, Sony и Hitachi.

Свяжитесь с нами:

Г-н Эдвин Фернандес

Market Research Intellect

США: +1 (650) -781-4080
Великобритания: +44 (753) -715-0008
APAC: +61 (488) -85-9400
Бесплатный звонок в США: +1 ( 800) -782-1768

Веб-сайт - https://www.marketresearchintellect.com/

WireLine от

formafantasma превращает силовой кабель в элемент дизайна

дуэт formafantasma из Амстердама представляет WireLine , свою вторую лампу для flos., известный своей последовательной работой, характеризуемой экспериментальными исследованиями материалов, WireLine продолжает то, что начал WireRing - упражнение по вычитанию, разделение общего домашнего элемента на его наиболее важные компоненты. результат? потолочный светильник, созданный с использованием источника света, кабеля питания и ничего другого.


image by tommaso sartori

'с WireLine, нашей второй лампой для flos, мы пересмотрели принцип, который привел к созданию нашей первой лампы WireRing, и пошли еще дальше: сказали андреа тримарчи и симона фаррезин от formafantasma. «обе лампы родились из желания использовать электрический кабель в качестве звездообразного элемента в дизайне. Для WireLine мы сплющили резину, чтобы она выглядела как ремень, и приобрели ключевую роль: поддерживая экструдированный ребристый стеклянный стержень, в котором находится светодиодный источник света. мы выбрали эти материалы, чтобы создать игривый контраст между индустриальным ощущением резины и утонченной чувственностью стекла. лампа может быть установлена ​​как единое целое или в виде цепочки модулей для получения сложных визуальных композиций.упаковка имеет минимальные размеры ».


image by tommaso sartori

WireLine свидетельствует обо всем, что есть в formafantasma: чистый промышленный дизайн, дополненный художественным подходом. проект изящно превращает силовой кабель - то, что мы обычно стараемся скрыть - в ключевой элемент дизайна, создавая форму и эстетику изделия. Сплюснутый, чтобы выглядеть как ремешок, сделанный из резины и свисающий с потолка, силовой кабель удерживает рифленое стекло, которое содержит и рассеивает светодиодный источник света.


изображение томмазо сартори

«у каждого автора есть навязчивая идея. наш свет » тримарчи и фарресин продолжают. «мы исследовали это с независимыми проектами, а затем с flos: сначала с WireRing, а теперь с WireLine. то, что нам нравится в свете, нематериально, но также технически и эмоционально. и это одна из немногих областей дизайна, которая недавно была полностью преобразована в результате важного технологического новшества: светодиоды изменили правила игры с точки зрения дизайна, использования и человеческого опыта.этот сдвиг превратил свет в территорию для пионеров и в самую захватывающую область исследований для дизайна ».


изображение томмазо сартори


изображение томмазо сартори

Шнуры питания переменного тока и удлинители для мониторов, ПК, принтеров

Универсальные и компьютерные шнуры питания, включая удлинители, шнуры адаптера питания переменного тока монитора, шнур питания переменного тока телевизора, кабели питания переменного тока монитора и принтера и европейские шнуры питания. Цветные шнуры питания доступны в формате от C14 до C13 или от C20 до C19.Доступен в 7 цветах. Красный, оранжевый, желтый, зеленый, синий, белый и черный

  • Удалить уточнения

  • Категория

  • Длина (футы)

  • Разъем

  • Цвет

  • Тип продукта

  • Куртка Рейтинг

  • Соответствие

  • Гарантия

  • Рейтинг

  • Цена


250 В Цветные компьютерные и универсальные шнуры питания переменного тока, предназначенные для центров обработки данных, коммутационных шкафов, компьютеров и др. Кабели IEC C20 - C19 12AWG доступны в красном, оранжевом, желтом, зеленом, синем и белом цветах.


250V Цветные компьютерные и универсальные шнуры питания переменного тока, предназначенные для центров обработки данных, коммутационных шкафов, компьютеров и т. Д. - кабели IEC C14 - C13 14AWG или 18AWG, доступные красного, оранжевого, желтого, зеленого, синего и белого цветов.


Шнуры питания переменного тока длиной до 25 футов для ПК, монитора, принтера и т. Д .; даже прямоугольные разъемы и шнуры с дополнительной розеткой


Кабели питания переменного тока с 2 или 3 разъемами, поляризованные или неполяризованные, даже плоские разъемы для ноутбуков и компьютеров


Компьютерные и универсальные удлинители питания переменного тока вверх до 15 футов длиной


Силовые кабели на 250 вольт, предназначенные для сетевых устройств в центре обработки данных или коммутационном узле - 14AWG или 12AWG


Используйте основной источник питания компьютера для включения / выключения монитора


14AWG Европейский шнур питания Европейская вилка Schuko с 2 контактами


C2G предлагает БЕСПЛАТНЫЕ инструменты технической поддержки для всех наших продуктов. У нас есть 4 способа помочь вам:


Онлайн-чат

Нужна помощь? Попробуйте Live Chat!

Наша функция живого чата позволяет вам задавать вопросы и получать ответы в реальном времени, пока вы находитесь за своим компьютером! Это быстрый и удобный способ поговорить с одним из наших технических экспертов, не останавливая работу, чтобы позвонить. Чтобы мы могли более эффективно помочь вам, укажите номер продукта, марку и модель любого подключаемого оборудования, операционную систему (если применимо) и т. Д.Чем больше информации вы предоставите, тем быстрее мы сможем помочь!


Напишите нам по электронной почте

Напишите нам в любое время с техническими вопросами, чтобы мы могли вам помочь!

Свяжитесь с нами по электронной почте
Другие способы связи

Вы также можете связаться с нами напрямую с понедельника по пятницу с 8:30 до 18:00 по восточноевропейскому времени

800.506.9607

800. 331.2841

Две главные вещи, которые следует учитывать при использовании Ethernet и кабель питания

Написано Доном Шульцем, техническим торговым представителем и сертифицированным техником Fluke Networks

Вы когда-нибудь задумывались о последствиях прокладки кабеля Ethernet рядом с кабелем питания? Как сделать установку безопасной? А как избежать потери данных? Ответ сложнее простого измерения расстояния.Чтобы обеспечить безопасность и целостность вашей сети, нужно учесть две простые вещи. Первый…

Безопасность

  • Кабели данных Ethernet классифицируются как низковольтные. Любая проводка переменного тока классифицируется как высоковольтная - даже 120 В переменного тока.
  • При прокладке неэкранированного кабеля передачи данных параллельно с обычными силовыми кабелями с напряжением в жилых помещениях (например, 120 В или 240 В переменного тока), согласно NEC (Национальный электрический кодекс), он должен быть разделен не менее 200 мм или 8 дюймов.
  • NEC также указывает, что экранированные кабели для передачи данных могут быть проложены параллельно с жилым кабелем питания с более низким напряжением, если соблюдается расстояние 50 мм или 2 дюйма.
  • Вы можете пересекать электрический кабель с кабелем Ethernet под прямым углом, сколько захотите.

Следует отметить, что это должно соответствовать национальным строительным нормам США. Большинство муниципалитетов приняли этот кодекс без изменений. Однако есть муниципалитеты, у которых есть свои правила.Ответственность за выяснение этого вопроса лежит на установщиках. Однако обычно вы не заметите разницы в вашем районе.

NEC имеет дело с индукцией напряжения . Индукция напряжения означает, что напряжение может фактически передаваться от одного кабеля к другому из-за магнитного поля, создаваемого кабелем с более высоким напряжением. В случае кабельной разводки данных Ethernet это было бы плохо. Эффектом будет чувствительное электронное оборудование, получающее напряжение, когда оно не должно потенциально вызвать опасность возгорания или напряжение, достаточно сильное, чтобы вызвать травму или даже смерть.

Индукция напряжения приобретает совершенно новое значение, когда используются кабели с очень высоким напряжением, например 480 В. ЗАПРЕЩАЕТСЯ ни при каких обстоятельствах прокладывать кабели данных Ethernet параллельно с кабелем сверхвысокого напряжения, если только…

  • Силовой кабель правильно заземлен.
  • Кабель данных
  • Ethernet экранирован и правильно заземлен только с одного конца.
  • Кабель питания или кабель данных Ethernet (или оба) проложены через отдельный металлический кабелепровод.
  • Трубопровод (и) правильно электрически заземлен.
  • Кабели разделены расстоянием не менее 8 дюймов, даже если оба проложены в отдельных металлических кабелепроводах.

Если вы используете неэкранированный (U / UTP) кабель Ethernet в непосредственной близости от высоковольтного электрического провода, то вместо этого начните увеличивать расстояние до футов. Хорошее число для начала - четыре фута или 48 дюймов. Я говорю «старт», потому что, хотя силовой кабель может быть 480 В, величина силы тока, проталкиваемой по кабелю, может потребовать еще большего увеличения этого расстояния.

Проблема в том, что от NEC можно следовать только базовым инструкциям. Это привело к анекдотическим свидетельствам некоторых (из лучших побуждений) людей, которые утверждают, что прокладка кабелей Ethernet параллельно электрическим на более близких расстояниях не причиняет вреда. В их случае, вероятно, этого не произошло, потому что электрический провод не был доведен до предельной силы тока. Итак, в их конкретной ситуации в то время, когда они заявили это анекдотическое свидетельство, это стало фактом, и они повторяют это как таковое.

Дело в том, что величина силы тока, которую проходит электрический провод, будет варьироваться в зависимости от того, что вы к нему подключили, и от того, когда вы используете подключенное устройство.То же самое можно сказать и о кабеле Ethernet ... объем данных, проходящих по кабелю, непостоянен.

Целостность данных

В дополнение к коду соответствия, расстояния разделения ориентированы на электрическую безопасность, а не на целостность данных с высокой пропускной способностью. Поскольку к кабелю передачи данных Ethernet предъявляются все возрастающие требования, такие как 5GBASE-T и 10GBASE-T, рекомендации NEC могут оказаться недостаточными для защиты от потери данных, несмотря на то, что вы не сожжете свой дом.

Для всех практических целей, если не ожидается, что кабель Ethernet превысит скорость 1000BASE-T (1 гигабит), то приведенные выше рекомендации по безопасности можно считать минимумом для целостности данных. Это означает, что электромагнитные и радиочастотные помехи (EMI / RFI) не будут проблемой для обеспечения передачи сигналов без потери пакетов. К счастью, в настоящий момент подавляющее большинство домашних сетей работают не быстрее, чем 1 гигабит.

Для Ethernet, который, как ожидается, будет поддерживать 2.5 Гигабит или более высокая скорость при параллельной работе с электричеством, следующие минимумы и советы дадут наилучшие результаты для целостности данных:

Для обычной проводки переменного тока, например, 120 В или 240 В:

  • Неэкранированный кабель передачи данных Ethernet должен находиться на расстоянии не менее 16 дюймов от силовых кабелей и пересекаться только под прямым углом.
  • При использовании экранированного и заземленного кабеля Ethernet минимальное расстояние уменьшается до 4 дюймов, но по-прежнему пересекается только под прямым углом.
  • При использовании металлического кабелепровода для кабеля Ethernet или если проводка переменного тока уже находится внутри металлического кабелепровода, вы можете использовать правило разделения 2 дюйма.

Для проводки переменного тока с очень высоким напряжением, например 480 В и выше:

  • Держите кабель передачи данных Ethernet как можно дальше - это общее практическое правило!
  • Если невозможно избежать близости, всегда используйте экранированный кабель для передачи данных Ethernet и держите его на расстоянии 48 дюймов или более от источника такого напряжения. Проложите кабель Ethernet внутри металлического кабелепровода, если это возможно, или установите стальной барьер между кабелями низкого и высокого напряжения.
  • Все кабели данных Ethernet должны быть электрически заземлены с одной стороны.

Я знаю, что нужно усвоить много разной информации, и то, что вы должны делать, зависит от множества факторов. Думаю, для этого нужна хорошая инфографика!

Соблюдение правил безопасности NEC и этих указаний по обеспечению целостности данных позволит прокладывать кабель, который не только безопасен, но и менее подвержен потере данных. Знайте свое окружение, примите необходимые меры и проконсультируйтесь с сертифицированным электриком.

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Кабели силовые: промышленные и силовые

НАСТОЯЩИЙ ВЕБ-САЙТ (И СОДЕРЖАЩАЯСЯ ЗДЕСЬ ИНФОРМАЦИЯ) НЕ СОДЕРЖИТ И НЕ ЯВЛЯЕТСЯ ПРЕДЛОЖЕНИЕМ НА ПРОДАЖУ ЦЕННЫХ БУМАГ ИЛИ ПРЕДЛОЖЕНИЯ НА ПОКУПКУ ИЛИ ПОДПИСКУ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ПРЕДЛОЖЕНИЕ ИЛИ ЗАЯВЛЕНИЕ ТРЕБУЕТ РАЗРЕШЕНИЯ МЕСТНЫХ ОРГАНОВ, ИНАЧЕ БУДЕТ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ, »). ЛЮБЫЕ ПУБЛИЧНЫЕ ПРЕДЛОЖЕНИЯ БУДУТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПЕРСПЕКТИВОМ, ДОЛГО РАЗРЕШЕННЫМ CONSOB В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ НОРМАМИ. ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ ЗАРЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В соответствии с Законом США о ценных бумагах от 1933 года с внесенными в него поправками («Закон о ценных бумагах») ИЛИ В СООТВЕТСТВИИ С СООТВЕТСТВУЮЩИМ ДЕЙСТВУЮЩИМ ПОЛОЖЕНИЯМ СТРАН И НЕ МОГУТ ПРЕДЛОЖИТЬСЯ ИЛИ ПРОДАТЬ В СОЕДИНЕННЫХ ШТАТАХ ИЛИ «U. S. PERSONS », ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В соответствии с Законом о ценных бумагах, ИЛИ ДОСТУПНО ОСВОБОЖДЕНИЕ ОТ РЕГИСТРАЦИОННЫХ ТРЕБОВАНИЙ Закона о ценных бумагах.КОМПАНИЯ НЕ ПРЕДНАЗНАЧЕНА ДЛЯ РЕГИСТРАЦИИ КАКОЙ-ЛИБО ЧАСТИ ПРЕДЛОЖЕНИЙ В США.

ЛЮБЫЕ ПРЕДЛОЖЕНИЯ ЦЕННЫХ БУМАГ В ЛЮБОМ СТРАНЕ-ЧЛЕНЕ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« EEA »), КОТОРОЕ ВЫПОЛНЯЛИ ДИРЕКТИВУ ПРОЕКТА (КАЖДЫЙ, « СООТВЕТСТВУЮЩИЙ ГОСУДАРСТВУ ЧЛЕНА »), БУДЕТ БЫТЬ ИЗОБРЕТЕН УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ОПУБЛИКОВАНО В СООТВЕТСТВИИ С ДИРЕКТИВОМ ПРОСПЕКТА («РАЗРЕШЕННОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ ») И / ИЛИ ПРЕДОСТАВЛЯЕТСЯ ИСКЛЮЧЕНИЕМ ПО ДИРЕКТИВЕ ПРОЕКТА ОТ ТРЕБОВАНИЯ О ПРЕДЛОЖЕНИИ О ПРЕДЛОЖЕНИИ ПУБЛИКАЦИИ.

СОГЛАСНО, ЛЮБОЕ ЛИЦО, ПРЕДСТАВЛЯЮЩЕЕ ИЛИ НАМЕРЕННОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, В КОТОРЫХ НИКАКИЕ ОБЯЗАТЕЛЬСТВА НЕ ВОЗНИКАЮТ ДЛЯ КОМПАНИИ ИЛИ ОБЯЗАТЕЛЬСТВ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ ПРОЕКТА ИЛИ ДОПОЛНИТЕЛЬНО В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ ПРОЕКТА В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71 / EC (ДАННАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕМ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73 / EC, В СТЕПЕНИ, ПРИНЯТОЙ В СОСТОЯНИИ СООТВЕТСТВУЮЩЕГО ГОСУДАРСТВА-ЧЛЕНА) ВМЕСТЕ С ЛЮБЫМ УЧАСТНИКОМ СООБЩЕНИЯ .ИНВЕСТОРАМ НЕ СЛЕДУЕТ ПОДПИСАТЬСЯ НА ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ В ДАННОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПЕРСПЕКТИВЕ.

Подтверждение того, что сертифицирующая сторона понимает и принимает вышеуказанный отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа любым лицам, проживающим или проживающим в США, Австралии, Канаде, Японии или в любой из других стран.Я заявляю, что я не проживаю и не проживаю в США, Австралии, Канаде, Японии или других странах, и я не являюсь «США». Лицо »(согласно Положению S Закона о ценных бумагах). Я прочитал и понял вышеуказанный отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен соблюдать его условия.

Questo SITO интернет (Е LE Informazioni IVI CONTENUTE) НЕ CONTIENE Н.Е. COSTITUISCE UN'OFFERTA Д.И. Vendita Д.И. Strumenti FINANZIARI О РАС SOLLECITAZIONE ДИ ДИ Acquisto Оферта О SOTTOSCRIZIONE Д.И. Strumenti FINANZIARI NEGLI Stati Uniti, в Австралии, Канаде О Giappone О В QUALSIASI ALTRO PAESE NEL QUALE L'OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL'AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « ALTRI» PAESI). QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA В ИТАЛИИ SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SECURITIES ACT », O AI SECURITIES ACT , O AI SENISPONDESPARINI DE CORI. ПРЕДЛОЖЕНИЕ O VENDUTI NEGLI STATI UNITI OA «США ЛИЦА »SALVO CHE I TITOLI SIANO REGISTRATI AI SENSI DEL SECURITIES ACT O IN PRESENZA DI UN'ESENZIONE DALLA REGISTRAZIONE APPLICABILE AI SENSI DEL SECURITIES ACT.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

QUALSIASI DI Strumenti Оферта FINANZIARI В QUALSIASI Stato MEMBRO DELLO SPAZIO ECONOMICO EUROPEO ( « СМ ») CHE ABBIA RECEPITO LA DIRETTIVA PROSPETTI (CIASCUNO ООН « Stato MEMBRO RILEVANTE ») SARA EFFETTUATA SULLA БАЗА DI UN PROSPETTO APPROVATO DALL'AUTORITÀ COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L '« OFFERTA PUBBLICA CONSENTITA ”) E / O AI SENSI DI UN'ESENZIONE DAL REQUISITO DIRETTIVA PRAZE PUBBL.

CONSEGUENTEMENTE, CHIUNQUE EFFETTUI O INTENDA EFFETTUARE UN'OFFERTA DI Strumenti FINANZIARI В UNO Stato MEMBRO RILEVANTE Диверса ДАЛЛ "Pubblica CONSENTITA Оферта" può FARLO ESCLUSIVAMENTE LADDOVE NON SIA PREVISTO ALCUN OBBLIGO PER LA Societa O UNO DEI СОВМЕСТНОЕ GLOBAL КООРДИНАТОРОВ O DEI МЕНЕДЖЕР DI PUBBLICARE RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL'ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL'ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, В RELAZIONE СКАЗОЧНОЕ ПРЕДЛОЖЕНИЕ.

L'Espressione «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71 / CE (СКАЗКА DIRETTIVA E LE RELATIVE MODIFICHE, нонче LA DIRETTIVA 2010/73 / UE, NELLA MISURA В НПИ SIA RECEPITA NELLO Stato MEMBRO RILEVANTE, UNITAMENTE QUALSIASI MISURA DI ATTUAZIONE NEL RELATIVO STATO MEMBRO). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.

Conferma, который соответствует сертификату и принимает заявление об отказе от ответственности.

Документы, содержащиеся в представленном сезоне, посвященном окончательному информативному и не прямому назначению, о назначении всех участников доступа к частным лицам, которые находятся в негражданском государстве, в Австралии, Канаде или Джаппоне или Уно дельи Алтри Паэзи. Dichiaro di non essere soggetto резидент или trovarmi negli Stati Uniti, в Австралии, Канаде или Giappone o uno degli Altri Paesi e di non essere una «лицо в США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo Che può condizionare i miei diritti. Accetto di rispettarne i vincoli.

Кабины питания

| vertexeffects.com

Привет, мастера,


Ниже приведен список деталей и схемы подключения, которые вам понадобятся, чтобы собрать практически любой вариант

.

кабелей питания постоянного тока для блока питания педалборда от сокращения стандартной полярности питания

кабель, для обратной полярности, к удвоителю напряжения, к удвоителю тока, к Y-образному кабелю / разветвителю.

XOXO, ~ дядя Мейсон, буровой доктор

СПИСОК ДЕТАЛЕЙ (включая партнерские ссылки Amazon)

1) Вилки питания постоянного тока 2,1 мм x 5,5 мм (под прямым углом)

2) Вилки питания постоянного тока 2,1 мм x 5,5 мм (прямые)

3) Кабели питания постоянного тока в большом количестве (тупая резка / формованные)

4) Застежки-молнии

5) Термоусадочная

6) Ножницы для проводов

7A) Устройства для зачистки проводов (30-20 AWG)

7B) Устройства для зачистки проводов (20-10 AWG)

8) Припой Кестер 60/40

8) Паяльник Weller

КАБЕЛЬ ПИТАНИЯ ПОСТОЯННОГО ТОКА № 1 (СТАНДАРТНАЯ ПОЛЯРНОСТЬ)

Это стандартный кабель питания постоянного тока, входящий в комплект поставки 99. 9% блоков питания. Такие бренды, как Voodoo Lab,
Truetone, Strymon и т. Д. Используйте приведенную ниже схему подключения, чтобы укоротить кабели, входящие в комплект поставки
. источник питания, чтобы сделать ваши силовые кабели постоянного тока необходимой длины.

КАБЕЛЬ ПИТАНИЯ № 2 (ОБРАТНАЯ ПОЛЯРНОСТЬ)

Кабели обратной полярности часто используются для педалей винтажного стиля, винтажных фаззеров или транзисторов PNP или NPN
на базе устройств.Хотя они обычно не используются, на схеме ниже показано, как повторно подключить
. прилагаемые кабели к источнику питания для подключения устройств с обратной полярностью.

КАБЕЛЬ ПИТАНИЯ № 3 (ДВОЙНИТЕЛЬ НАПРЯЖЕНИЯ), КАБЕЛЬ ПИТАНИЯ № 4 (ДВИГАТЕЛЬ ТОКА)

Удвоители напряжения позволяют удвоить напряжение источника питания путем объединения двух выходов последовательно.
I.E. два выхода 9 В постоянного тока становятся 18 В постоянного тока, или два выхода 12 В постоянного тока становятся 24 В постоянного тока. Это отличный трюк для использования на
педалборд, поэтому вам не нужно покупать переходные кабели. Убедитесь, что вы делаете это изменение, только если
у вас изолированный источник питания - использование неизолированного источника питания может привести к повреждению.

Удвоители тока позволят вам удвоить ток источника питания, подключив два выхода параллельно.
Я.E. два выхода 9 В постоянного тока при 500 мА, подключенные параллельно, превращаются в 9 В постоянного тока при 1000 мА (или 1 А), поэтому вы можете подавать высокий ток
современные устройства, такие как Line 6 HX Effects или HX Stomp.

КАБЕЛЬ ПИТАНИЯ № 5 (Y-КАБЕЛЬ / РАЗЪЕМ)

Y-образный кабель или кабель разветвителя по проводке идентичен параллельному кабелю для указанного выше удвоителя тока, однако
длина кабелей разная и место подключения к источнику питания (только один выход
от блока питания будет использоваться). Y-кабель или разветвитель позволит вам запитать два стомпбокса от
. один выход мощности от вашего блока питания. Это рекомендуется только в том случае, если ваш блок питания уже
исчерпаны, и вам нужно объединить мощность на некоторых педалях. Этот метод работает только с малым током
аналоговые искажения, овердрайв, буст, устройства типа. Убедитесь, что длина двух подключаемых педалей не превышает
общее количество миллиампер на выходе. I.E. если вы подключите кабель-разветвитель к выходу блока питания 9 В постоянного тока при 100 мА,
убедитесь, что ток, потребляемый этими двумя педалями, не превышает в сумме 100 мА.Тоже на тест
какие педали могут делиться мощностью без шума, поэтому всегда проверяйте звук, прежде чем переходить к этой проводке.

Кабели питания

| ShowMeCables.com

Кабели питания

невероятно разнообразны: разные типы кабелей и стандарты устанавливаются в зависимости от их использования и страны, в которой они используются. В одних только Соединенных Штатах существует более десятка типов, которые обычно используются. У каждого типа разъема кабеля питания есть собственное имя, поэтому с большинством кабелей питания будет связано два названия.В США существует два основных стандарта для силовых кабелей: NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия).

Типы разъемов NEMA включают:

Типы разъемов IEC включают:

  • C5 / C6
  • C7 / C8
  • C13 / C14
  • C15 / C16
  • C19 / C20

NEMA

Многие кабели содержат разъемы NEMA 1-15 , 5-15 или 5-20 для подключения к розетке.1-15 - это старый незаземленный разъем с двумя металлическими контактами. На старых кабелях эти штыри могут быть одинакового размера, но обычно один немного больше другого. 5-15 - это трехэтапное обновление до 1-15, которое было обосновано. 5-20 похож на 5-15, но один из металлических штырей будет горизонтальным, а не вертикальным. Они рассчитаны на более высокую силу тока, чем их 5-15 аналоги, и обычно используются для больничного оборудования.

NEMA 1-15 (слева), 5-15 (в центре) и 5-20 (справа)

МЭК Кабели

IEC используются для устройств, предназначенных для международного использования.Это может быть что угодно, от компьютеров до кухонной техники. Каждому из этих разъемов присваивается собственный уникальный номер, вместо того, чтобы называться «папа» и «мама». Например, C5 - это женская версия C6. При использовании этих чисел нечетное число всегда будет женской стороной, а четное число - мужской стороной.

C5 / C6

C5 / C6 имеют три круглых отверстия, соединенных вместе. Их иногда называют соединителями «Микки Маус», поскольку их форма напоминает культовый символ Микки Мауса. Чаще всего они встречаются в блоках питания ноутбуков.

C7 / C8

C7 / C8 имеет форму цифры 8 и обычно встречается на старых телевизорах и блоках питания ноутбуков, а также на небольших устройствах, таких как DVD-плееры. Обычно они соединяются с 1-15 соединениями NEMA. Есть две разные версии C7 / C8: неполяризованный и поляризованный. В неполяризованной версии обе стороны разъема будут круглыми. В поляризованной версии одна сторона будет плоской, а не круглой.Обязательно проверьте, какая версия вам нужна, чтобы кабель питания подходил к вашему устройству.

C13 / C14

C13 / C14 также называют универсальным шнуром питания, это текущий стандарт для телевизоров и настольных компьютеров. Некоторые устройства меньшего размера, такие как старые блоки питания для ноутбуков, могут иметь C13 / C14, но по большей части эти устройства меньшего размера теперь используют уменьшенные варианты, такие как C5 / C6.

C15 / C16

C15 / C16 похож на C13 / C14, но с выемкой над контактом для заземления.C15 / C16 используется для оборудования, использующего высокое напряжение, например, кухонной техники. Эти кабели рассчитаны на более высокие температуры (120 ° F по сравнению с 70 ° F для других стандартных шнуров питания), генерируемые дополнительным электричеством.

C19 / 20

C19 / C20 - следующий шаг по сравнению с C15 / C16, рассчитанный на еще более высокую силу тока. Он используется в областях, где через кабели будет проходить большое количество энергии, например, в оборудовании, используемом в центре обработки данных или в больнице.

Сверху: C5 (слева), C7 неполяризованный (в центре) и C7 поляризованный (справа)

Внизу: C13 (слева), C15 (в центре) и C19 (справа)

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
