Силовой кабель – это… Что такое Силовой кабель?

электрический Кабель, предназначенный для передачи электроэнергии от места её производства (или преобразования) к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам. Термин «С. к.» в общепринятом смысле относят обычно к кабелям на напряжение до 35 кв, преимущественно с бумажной изоляцией, пропитанной вязким изоляционным составом. Для более высоких напряжений используют кабель с избыточным давлением масла (см. Маслонаполненный кабель).

Наиболее массовое применение нашли С. к. на напряжение до 10 кв (рис.), содержащие три алюминиевые или (реже) медные токопроводящие жилы секторной формы сечением до 240 мм². Основная изоляция такого С. к. — спирально наложенные на каждую жилу бумажные ленты, пропитанные вязким изоляционным составом (75—85% минерального масла и 15—25% канифоли). Толщина изоляции жилы (фазной изоляции) зависит от номинального напряжения кабеля и составляет от 0,75

мм при 1 кв до 2,75 мм при 10 кв.

На скрученные вместе изолированные жилы накладывают т. н. поясную бумажную изоляцию, толщина которой примерно вдвое меньше толщины фазной. Поверх поясной изоляции методом прессования накладывают герметичную металлическую оболочку из свинца или алюминия (последний получает преимущественно распространение), а затем — защитный покров. С. к. на напряжение 20 и 35 кв имеют жилы круглой формы с фазной изоляцией толщиной до 9 мм; у каждой жилы — отдельная металлическая оболочка или экран из металлической фольги.

В диапазоне рабочих температур от 50 до 80 °С вязкость масляно-канифольного состава снижается, поэтому на наклонных участках трассы прокладки С. к. из-за постепенного стекания жидкой изоляции верхние участки С. к. могут придти в негодность. В связи с этим строго ограничивается максимально допустимая разность высот между верхней и нижней точками трассы (от 5 до 25

м для кабелей с напряжением соответственно от 35 до 1 кв).

Основные направления совершенствования С. к. — расширение выпуска кабелей с нестекающим пропиточным составом, позволяющим прокладывать трассы с крутонаклонными и вертикальными участками, а также переход от бумажной изоляции к полимерной (поливинилхлоридной, полиэтиленовой). Применение прогрессивных видов изоляции, помимо значительной экономии дефицитной бумаги, масел и канифоли, сокращает трудоёмкость и длительность технологических операций при производстве кабеля, уменьшает его массу, а также повышает допустимую рабочую температуру (С. к. с изоляцией из вулканизируемого полиэтилена даже при температурах до 150 °С в течение некоторого времени сохраняет высокую стойкость к деформациям, что очень важно при коротких замыканиях).

Лит.: Привезенцев В. А., Ларина Э. Т., Силовые кабели и высоковольтные кабельные линии, М., 1970; Белоруссов Н. И., Электрические кабели и провода, М., 1971; Барнес С., Силовые кабели, пер. с англ., М., 1971.

В. М. Третьяков.

Трёхжильный силовой кабель на напряжение 6 кв: 1 — секторные многопроволочные алюминиевые жилы; 2 — фазная бумажная изоляция; 3 — поясная бумажная изоляция; 4 — алюминиевая оболочка; 5 — пластмассовая (поливинилхлоридная) защитная оболочка.

Силовой кабель, что это?

Для целей электроснабжения различных объектов, построек и устройств предназначены силовые кабели. Такие проводники характеризуются мощностью до 35 кВ. Основой любого силового кабеля являются медные или алюминиевые элементы. Именно жилы, изготовленные из данных металлов, имеют наименьшие показатели потери электричества.

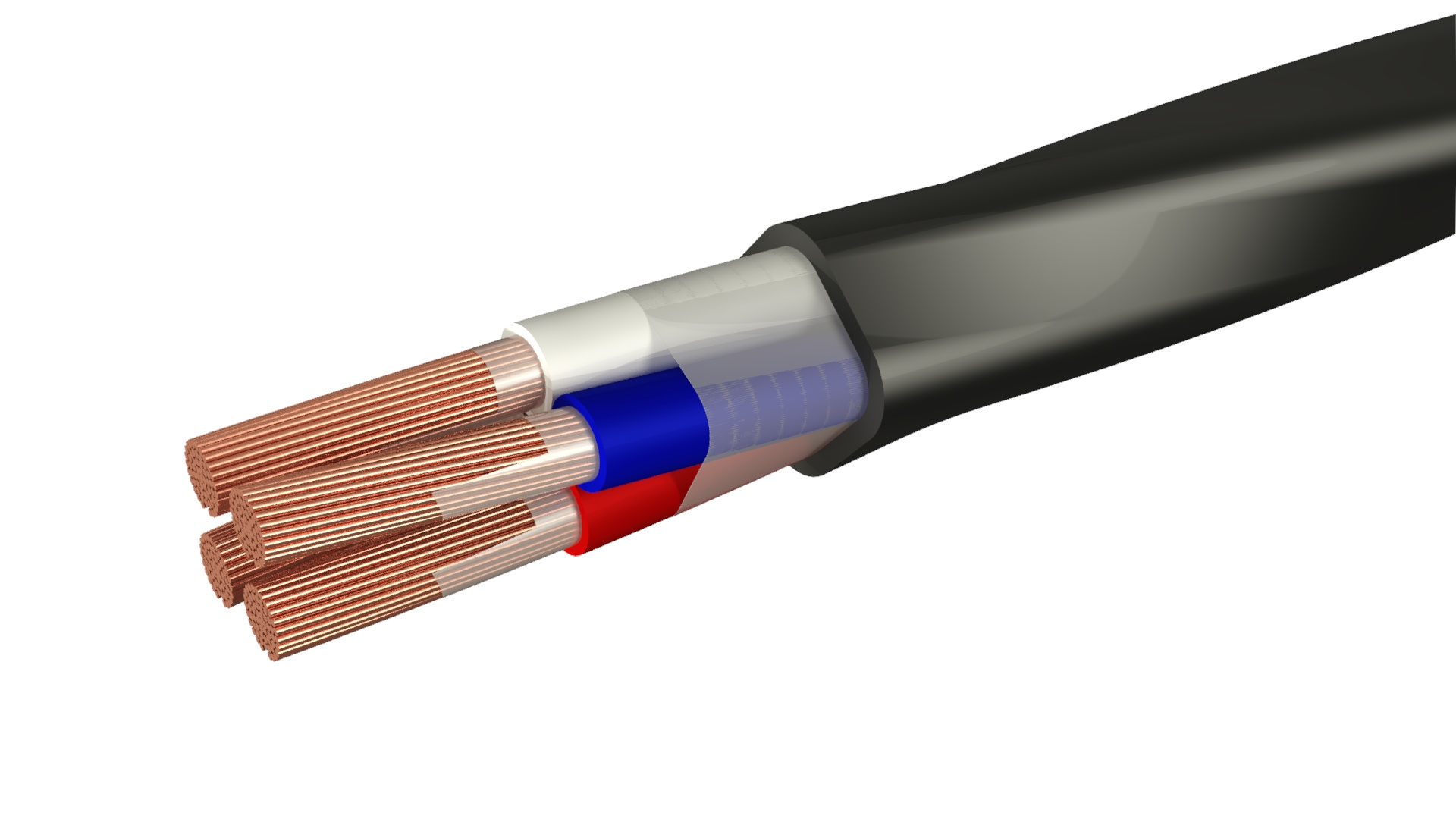

Кабель состоит из токопроводящих жил, изоляции, упрочняющих элементов в случае бронированных моделей и внешней защитной оболочки. Существует великое множество модификаций силового кабеля с различными техническими параметрами и возможностями применения.
Большую часть рынка силовых кабелей занимают модели с медными жилами. Медь считается наиболее подходящим материалом для кабелей электроснабжения. Медный силовой кабель обладает массой достоинств. Высокие показатели пластичности защищают изделие от различных повреждений в процессе эксплуатации. Медь обладает малым сопротивлением, соответственно имеет минимальные потери при передаче электрической энергии.

В сравнении с алюминиевым проводом медный силовой кабель явно выигрывает по такому показателю как долговечность. Медные кабели применяют повсеместно, однако всё же бывают ситуации, когда целесообразнее осуществлять прокладку алюминиевых моделей.
Несмотря на явные преимущества медного кабеля, алюминиевые силовые провода всё-таки выигрывают в некоторых аспектах. Так алюминиевый силовой кабель гораздо легче медного, цены же на такие модели значительно ниже. В тех случаях, когда масса изделия имеет серьёзное значение или проектом установлено применение маловесных кабельных линий осуществляю прокладку алюминиевых модификаций.
Таким образом, и медные, и алюминиевые модели силовых кабелей находят своего потребителя.
Прокладка кабеля возможна в грунте, по воздуху, в кабельной канализации, коллекторах, шахтах. В зависимости от прочности силового кабеля и степени его устойчивости к механическим и химическим воздействиям выбирается тот или иной тип монтажа и прокладки. Очень популярен метод прокладки в грунте.

В зависимости от мощности осуществляют прокладку на глубине 0,7 и более метров, при необходимости используют защитные или сигнализирующие устройства, оберегающие силовой кабель и обозначающие место его нахождения. Вне зависимости от способа прокладки силового кабеля следует соблюдать инструкции по монтажу кабельно-проводниковой продукции и правила безопасности.

В компании «Вионет» Вы можете купить качественный силовой кабель от проверенного производителя по выгодным ценам с доставкой в кратчайшие сроки.

Заказанный товар у компании “Вионет” вы можете получить в городах:

в Архангельске, в Анапе, в Адлере, в Астане, в Алматы, в Абакане, в Актау, в Альметьевске, в Апатитах, в Актюбинске, в Анадыре, в Ангарске, в Астрахани, в Атырау, в Арзамасе;

в Балаково, в Белгороде, в Благовещенске, в Бийске, в Боровичах, в Березниках, в Брянске, в Братске, в Барнауле, в Белогорске, в Борисоглебске, в Бугульме, в Буденновске;

в Великом Новгороде, в Вологде, во Владимире, в Великих Луках, во Владивостоке, в Волжске, в Волгограде, в Воронеже, в Волжском, в Волгодонске;

в Железнодорожном, в Екатеринбурге, в Дзержинске, в Димитровграде, в Забайкальске, в Зеленодольске, в Иваново, в Йошкар-Оле, в Ижевске, в Иркутске;

в Калининграде, в Костроме, в Кургане, в Коломне, в Казани, в Калуге, в Курске, в Кирове, в Камышине, в Краснодаре, в Кемерово, в Кокчетаве, в Каменск-Уральском, в Караганде, в Комсомольске-на-Амуре, в Котласе, в Красноярске, в Кузнецке, в Кызыл-Орде;

в Москве, в Мурманске, в Магадане, в Миассе, в Магнитогорске, в Липецке;

в Новороссийске, в Нижнем Новгороде, в Новосибирске, в Набережных Челнах, в Нижнем Тагиле, в Новом Уренгое, в Нальчике, в Нижнекамске, в Новокузнецке, в Нефтекамске, в Невинномысске, в Ногинске, в Новочебоксарске, в Новомосковске, в Ноябрьске, в Нижневартовске, ;

в Орске, в Орле, в Обнинске, в Оренбурге, в Омске, в Октябрьском;

в Пскове, в Петрозаводске, в Перми, в Пушкино, в Подольске, в Пензе, в Павлодаре, в Пятигорске, в Петропавловске, в Петропавловск – Камчатском,;

в Ростове-на-Дону, в Рязани, в Рыбинске, в Россоши;

в Санкт-Петербурге, в Самаре, в Сыктывкаре, в Севастополе, в Ставрополе, в Северодвинске, в Сызрани, в Смоленске, в Салавате, в Старом Осколе, в Саратове, в Саранске, в Серпухове, в Сочи, в Солнечногорске, в Сургуте, в Стерлитамаке;

в Твери, в Туле, в Туапсе, в Тюмени, в Тамбове, в Таганроге, в Тольятти, в Таразе, в Талды-Кургане, в Томске;

в Уфе, в Улан-Удэ, в Уральске, в Ханты-Мансийске, в Уссурийске, в Ухте, в Ульяновске, в Усть-Каменогорске, в Хабаровске, в Чите, в Череповце, в Челябинске, в Чебоксарах, в Чимкенте, в Энгельсе, в Экибастузе, в Ярославле, в Якутске, в Шахтах, в Южно-Сахалинске.

Для чего нужен силовой кабель

Электрическая энергия, на сегодняшний день, является наиболее эффективным средством питания широкого круга устройств, машин и агрегатов различного назначения. И, безусловно, очень важным моментом является вопрос об эффективной передачи электроэнергии на расстояние.

Функцию такого вида передачи и выполняет силовой кабель. Большой выбор силового кабеля есть тут https://energoforum.org/apvpu2g-1h34070-10/ В классическом варианте исполнения он состоит из хорошо изолированной токопроводящей жилы (материал – медь, алюминий или сталь), которая помещается в специальную оболочку. В отдельных случаях силовой кабель может также состоять из поясной изоляции и экрана. Отдельно выделяют бронированные кабели, которым характерно наличие подушки под броню и, непосредственно, самой брони.

Кабеля с медными жилами являются наиболее энергоэффективным видом кабелей. Это связано, прежде всего, с большой удельной проводимостью меди, что в свою очередь означает минимальные потери энергии в силовом кабеле.

Силовой кабель ВВГ, токонесущей частью которого являются медные жилы, предназначен для передачи электрической энергии с напряжениями 660В и 1 киловольт при стандартной промышленной частоте в 50Гц. Прокладка такого типа силового кабеля может быть осуществлена в сухих или же влажных помещениях промышленного типа, расположенных на высоте не более четырех километров над уровнем моря.

Кроме того, силовой кабель ВВГ может быть проложен в шахтах, тоннелях, коллекторах, канализациях и другого рода влажных помещениях.

Силовые бронированные кабеля предназначены, главным образом, для прокладки в разного рода агрессивных средах. Очень часто его используют для прокладки под землей, например в траншеях или тоннелях. Благодаря высококачественной изоляции (включая поясную изоляцию, выполненную из ПВХ), а также брони из пары стальных лент, силовые бронированные кабеля имеют исключительно высокие эксплуатационные характеристики.

вы также сможете приобрести силовой кабель ВВГнг. Его прокладка осуществляется в стационарном состоянии, эксплуатационная температура составляет от минус 50 до плюс 50 градусов по Цельсию при влажности до 98%. Конструктивно силовой кабель ВВГнг включает в себя одну или несколько медных жил, изолированных ПВХ-пластикатом. Внешняя оболочка также выполнена из ПВХ-пластиката, обладающего повышенными горючеустойчивыми характеристиками. Существуют силовые кабеля ВВГнг с различным сечением: 1×35; 3×2, 5;3×4;3×6 (тут первая цифра означает жильность силового кабеля, вторая – площадь сечения одной жилы в миллиметрах квадратных).

Как вам статья?

Мне нравитсяНе нравится

Что такое силовой кабель и из чего он состоит? —

Силовой кабель – это… Что такое Силовой кабель?

Для более высоких напряжений используют кабель с избыточным давлением масла (см. Маслонаполненный кабель).

мм при 1 кв до 2,75 мм при 10 кв.

С. к. на напряжение 20 и 35 кв имеют жилы круглой формы с фазной изоляцией толщиной до 9 мм; у каждой жилы — отдельная металлическая оболочка или экран из металлической фольги.

м для кабелей с напряжением соответственно от 35 до 1 кв).

Основные направления совершенствования С.

к. — расширение выпуска кабелей с нестекающим пропиточным составом, позволяющим прокладывать трассы с крутонаклонными и вертикальными участками, а также переход от бумажной изоляции к полимерной (поливинилхлоридной, полиэтиленовой). Применение прогрессивных видов изоляции, помимо значительной экономии дефицитной бумаги, масел и канифоли, сокращает трудоёмкость и длительность технологических операций при производстве кабеля, уменьшает его массу, а также повышает допустимую рабочую температуру (С.

к. с изоляцией из вулканизируемого полиэтилена даже при температурах до 150 °С в течение некоторого времени сохраняет высокую стойкость к деформациям, что очень важно при коротких замыканиях).

В. М. Третьяков.

Силовой кабель, что это?

Именно жилы, изготовленные из данных металлов, имеют наименьшие показатели потери электричества.
Кабель состоит из токопроводящих жил, изоляции, упрочняющих элементов в случае бронированных моделей и внешней защитной оболочки. Существует великое множество модификаций силового кабеля с различными техническими параметрами и возможностями применения.
Большую часть рынка силовых кабелей занимают модели с медными жилами. Медь считается наиболее подходящим материалом для кабелей электроснабжения. Медный силовой кабель обладает массой достоинств. Высокие показатели пластичности защищают изделие от различных повреждений в процессе эксплуатации. Медь обладает малым сопротивлением, соответственно имеет минимальные потери при передаче электрической энергии. В сравнении с алюминиевым проводом медный силовой кабель явно выигрывает по такому показателю как долговечность. Медные кабели применяют повсеместно, однако всё же бывают ситуации, когда целесообразнее осуществлять прокладку алюминиевых моделей.

Несмотря на явные преимущества медного кабеля, алюминиевые силовые провода всё-таки выигрывают в некоторых аспектах. Так алюминиевый силовой кабель гораздо легче медного, цены же на такие модели значительно ниже. В тех случаях, когда масса изделия имеет серьёзное значение или проектом установлено применение маловесных кабельных линий осуществляю прокладку алюминиевых модификаций.
Таким образом, и медные, и алюминиевые модели силовых кабелей находят своего потребителя.
Прокладка кабеля возможна в грунте, по воздуху, в кабельной канализации, коллекторах, шахтах. В зависимости от прочности силового кабеля и степени его устойчивости к механическим и химическим воздействиям выбирается тот или иной тип монтажа и прокладки. Очень популярен метод прокладки в грунте. В зависимости от мощности осуществляют прокладку на глубине 0,7 и более метров, при необходимости используют защитные или сигнализирующие устройства, оберегающие силовой кабель и обозначающие место его нахождения.

Вне зависимости от способа прокладки силового кабеля следует соблюдать инструкции по монтажу кабельно-проводниковой продукции и правила безопасности.
В компании «Вионет» Вы можете купить качественный силовой кабель от проверенного производителя по выгодным ценам с доставкой в кратчайшие сроки.

Заказанный товар у компании “Вионет” вы можете получить в городах:

в Москве, в Мурманске, в Магадане, в Миассе, в Магнитогорске, в Липецке;

в Орске, в Орле, в Обнинске, в Оренбурге, в Омске, в Октябрьском;

в Ростове-на-Дону, в Рязани, в Рыбинске, в Россоши;

в Твери, в Туле, в Туапсе, в Тюмени, в Тамбове, в Таганроге, в Тольятти, в Таразе, в Талды-Кургане, в Томске;

Силовые кабели

Силовые кабели это кабели, которые используются при передаче электроэнергии на расстояние для питания электрических установок. Они сделаны из одной или несколько жил с изоляцией и оболочки, поверх которых в некоторых случаях идет броня и защитный покров. У каждого силового кабеля есть основные и дополнительные элементы. Основные элементы это токопроводящие жилы, изоляция, оболочка, защитные покровы. Защитный покров состоит из подушки, бронепокрова и наружного покрова. Дополнительные элементы это: экраны, нулевые жилы, защитные жилы и заполнители. Соответственно числу жил, силовые кабели могут быть двухжильные, трехжильные или четырехжильные.

Токопроводящие жилы это жилы, через которых проходит электрический ток. Токопроводящие жилы бывают нулевыми и основными. Через основных жил передается электроэнергия, а через нулевые жилы протекает ток в случае неравномерной нагрузке силовых жил. Защитные жилы это жили, которые используются для заземления. Экраны выполняют функцию защиты от электромагнетических полей, а еще они обеспечивают симметрию кабеля. Заполнители устраняют свободное пространство в кабеле и обеспечивают его герметизацию. Также заполнители предают форму и устойчивость к повреждения разного рода. Оболочки защищают кабель от проникновения воды и других веществ. Также для защиты используются защитные покровы.

По типу изоляции кабели силовые кабели могут быть: с резиновой изоляцией, с пластмассовой изоляцией, и с бумажной изоляцией (из бумаги, которая пропитана маслом). Главные характеристики силового кабеля это сечение и число жил, номинальное напряжение, область применения и допустимые климатические условия для применения. Силовые кабели делятся на две категории: для стационарной прокладки и для нестационарной прокладки. Силовой кабель для нестационарной прокладки это кабель силовой гибкий.

Силовые кабели для стационарной прокладки используются при передаче электроэнергии в стационарных установках с переменным напряжении до 35 кВ и частотой 50 Гц. Диаметр силового кабеля для стационарной прокладки 1- 1000 мм2. каждый кабель может иметь от 1 до 6 токопроводящих жил. Жилы изготавливаются из меди или алюминия. Они могут быть однопроволочные или многопроволочные, фасонные и круглые. Изоляция делается из ПВХ пластиката, полиэтилена, пропитанной бумагой и резины. Оболочка силового кабеля выполняется из алюминия, свинца, ПВХ, резины или полиэтилена. Силовой кабель может быть проведен в любой среде, только для каждой среде оболочка и защитные покровы бывают разные.

Силовые кабели для нестационарной прокладки применяются для присоединения передвижных источников электроэнергии, передвижных машин, механизмов и оборудования при переменном напряжением до 6/10 кВ и частотой 500 Гц и постоянным напряжением до 12 кВ. Силовые кабели для нестационарной прокладки могут быть гибкими, с повышенной гибкостью и особенно гибкие. Оболочка сделана из резины и ПВХ пластиката. По форме силовые кабели могут быть плоскими и круглыми. По теплостойкости кабели делятся на кабели с нормальной теплостойкостью и с повышенной теплостойкостью (допустимая температура больше 70-75 градусов). Число жил в каждом кабеле от 3 до 5 и даже больше. Кабель используется при температуре окружающей среды от -60 до +85 градусов.

Последние компании

Последние объявления

Силовые кабели

Силовой кабель предназначен для передачи электротока от трансформаторной подстанции к потребителю и для распределения его между потребителями. Техническая характеристика кабеля и его устройство зависит от напряжения передаваемого тока и способа его прокладки, применяется в злектросетях с напряжением 1…750 кВ при частоте 50Гц.

Любой кабель имеет: токопроводящую жилу (их может быть от 1 до 5), изоляцию и специальную оболочку. Токопроводящие жилы называются основными, они могут быть медными (ВВГ) и алюминиевыми (АВВГ), могут быть цельными или скрученными из множества тонких проволок. Также у провода имеется и нулевая жила.

Изоляция делается из ПВХ, резины, специального полиэтилена и других изолирующих материалов. Дополнительно он снабжается экраном, защищающим его от разрушительных действий электромагнитных полей, через которые он проходит.

Если кабель силовой медный (ВВГ) имеет несколько проводящих жил, то каждая заключается в собственную оболочку, а затем все жилы входят в еще одну внешнюю изоляцию, которая дает защиту от внешней среды.

Каждый внутренний провод имеет свой цвет. Например, нулевая жила – голубой окраски, заземление – зелено-желтой. Если жил несколько – они могут быть разной формы. В медном силовом кабеле, в котором 4 или 5 проводящих жил, которые имеют или круглую, или секторную форму, при этом нулевая жила тоньше остальных.

Например, силовой кабель ВВГнг обладает минимальной горючестью, на это указывают буквы в маркировке. Его оболочка изготовлена из ПВХ, которая пропитана специальным составом предотвращающим горение. Кабель с пометкой LS – говорит о пониженном выделении газа и дыма.

При прокладке под землей используется кабель с дополнительной бронированной защитой, в маркировке которого присутствует буква Б или БбШ. Бронированный слой представляет собой стальную ленту и защитную оболочку из термоустойчивого пластика. Эти силовые кабеля состоят из 2, 3, 4 алюминиевых или медных жил, которые одинакового или разного сечения.

В пожароопасных зонах для укладки под землей используются кабели с буквами СБ и ЦСБ, защищенные свинцовой оболочкой и покрытые бумажной изоляцией, пропитанной специальным составом.

Силовой кабель, цена которого зависит от его конструкции и предназначения, изготавливается высокого качества, так как от него зависит бесперебойная подача электроэнергии и безопасность жизни людей.



Цены на кабель Используется при неподвижной прокладке в земле, степень коррозийной активности грунта или вод значения не имеет [Подробнее…]
		Цены на кабель Применяется на побережьях морей или соленых озер, в районах засолоненных песков или в промышленных районах. [Подробнее…]

Разновидности силовых кабелей и особенности их выбора.

Главная › Статьи › Разновидности силовых кабелей и особенности их выбора.

Кабели силовые нужны для того, чтобы передавать электричество от места его производства напрямую в дома потребителей, предприятия, магазины, общественные заведения. Разновидности силовых кабелей представлены для того, чтобы понять в какой роли проводника используются и какие входят в список самых нужных из известных типов кабелей.

Из чего состоит силовой кабель?

Силовой провод, как и другие кабеля, включает в себя основные составляющие:

Жилу, проводящую электричество;
Изоляцию от помех для каждого из проводников;
Наружную оболочку.

Для того, чтобы улучшить параметры качества передачи тока и защитить кабель от возможных физических повреждений и сбоев в работе, он может включать в себя дополнительные компоненты:

Броневое покрытие;
Подкладку для брони;
Экранирующие средство;
Заполняющий полости состав;
Поясная изоляция, наложенная равномерным слоем.

Разновидности силовых кабелей

Кабельные силовые жилы производиться из меди и алюминия. Оба этих металла отличаются повышенной гибкостью и хорошими показателями проводимости электричества. Кабели подразделяются на разные виды в зависимости от своей толщины, конкретного предназначения и материала для изоляции. Он может быть изготовлен из:

Полиэтилена;
Резины;
Пропитанной специальным раствором металлической бумаги;
Поливинилхлорида.

Провода, оснащенные так называемой металлической бумагой, в составе которой алюминий и свинец, используется для работы с частотой не более 50 герц и уровнем напряжения не выше 750 киловольт. Защита из полиэтилена устойчива к перепадам температур и обеспечивает качественную сохранность содержимого кабеля от физического повреждения. При этом провода с такой оболочкой известны продолжительным сроком эксплуатации и выносливостью.

Значение цветовой маркировки на жилах

Для того, чтобы работать с ПВВГ или другими видами силовых кабелей, недостаточно знать об их составе и ключевых особенностях. Каждый элемент обладает своим закрепленным оттенком изоляционной системы, чтобы безопасно и правильно взаимодействовать с проводами данного типа, нужно хорошенько разобраться в этом вопросе.

АВБбВШ и другие кабеля имеют схожую маркировку, включающую в себя:

Черным или коричневым цветом обозначается жила фазы;
Голубой цвет укажет на так называемый нулевой проводник;
Желтовато-зеленым оттенком обозначается заземляющая часть;
Зелено-желтый цвет с пометками голубого цвета выделяет дополнительную жилу, осуществляющую заземление.

Основные марки кабеля

Аббревиатура ВВГНГ указывает на марку конкретного кабеля и ее характерные особенности. Для того, чтобы знать, какой кабель подобрать нужно хорошо разбираться в этих характеристиках. В противном случае, недостаточно опытный покупатель может выбрать что-то не подходящее проекту.

Итак, к наиболее популярным и востребованным маркам кабеля можно отнести:

ППВ – данный провод состоит из трехжильной медной сердцевины с надежным покрытием из ПВХ. Его применяют для прокладки линий освещения при условии, что монтаж будет осуществляться в открытой и неподвижной форме.
АППВ – по параметрам очень похож на предыдущий провод. Однако здесь ключевым элементом является алюминий, который проходит по всей длине кабеля.
ВВГ – сердцевина провода выполнена из меди и имеет, в разных вариантах, от одной до четырех жил. Оболочка изготовлена из поливинилхлорида. При помощи этого провода в жилых и не жилых домах, на предприятиях прокладываются линии освещения, без учета уровня влажности и других внешних факторов.
ПВС – основой для данного кабеля стала медь, обеспечившая его гибкость. В зависимости от толщины кабеля может быть минимум два, и максимум пять скручиваний фрагментов стержня. Такой провод можно увидеть на бытовой технике, удлинителях, а также системах питания и освещения.
ВБбШв – такие провода могут иметь до пяти скручиваний жил. Это обусловлено спецификой их применения, ведь они используются при прокладке силовых линий электропередач и благодаря своей прочности застрахованы от физических повреждений.
НУМ – Оболочка кабеля защищена несгораемым покрытием, а до четырех сечений в стержне окутаны наполнением из мела. Такие провода можно использовать для любого типа процедуры монтажа электросетей. Благодаря устойчивости к внешним раздражителям провода можно прокладывать на открытой местности не боясь воздействия дождя или ветра.
КГ – провод работает на основе многопроволочных медных жил. Оболочка оснащена прорезиненной изоляционной системой. Такой провод применяют, когда нужно проводить электричество в труднодоступном участке и важно использовать прочный и гибкий провод. Благодаря своим характеристикам он устойчив к повышенной влажности.

Это базовые типы кабелей, если вам сложно выбрать из огромного множества один единственный проконсультируйтесь в месте продажи у продавца.

Виды и маркировка силовых кабелей, кабель ПВХ

Кабель силовой широко используется в различных отраслях промышленности.

В настоящее время на смену силовому кабелю с изоляцией из пропитанной бумаги (БПИ) и поливинилхлоридного (ПВХ) пластиката приходит силовой кабель с изоляцией из сшитого полиэтилена (XLPE).

Различные виды изоляции кабеля имеют свои достоинства и недостатки.

На сегодняшней день в России можно найти в продаже большой ассортимент силовых кабелей. Кабели силовые, кабельно-проводниковая продукция различается по сечению, количеству жил, по назначению, по номинальному напряжению.

Изоляция силового кабеля

Кабель силовой имеет хорошие диэлектрические характеристики. Но различные материалы, применяемые для изоляции силового кабеля, имеют значительные отличия. Это неудивительно, потому что эти материалы имеют различные химические свойства и состав.

Например, используемый для изоляции силовых кабелей ПВХ-пластикат, являясь полярным полимером, имеет пониженные диэлектрические характеристики по сравнению с неполярным полиэтиленом или пропитанной бумагой. Это приводит к дополнительным потерям при изоляции. Но из положительных свойств этого вида изоляции следует отметить, что ПВХ-пластикат не распространяет горение.

Бумажная изоляция. Механической защитой силового кабеля с бумажной изоляцией является металлическая оболочка, которая мешает проникновению воды в силовой кабель.
Силовой кабель используется для сырых грунтов, а при наличии дополнительной защиты даже под водой.
Силовой кабель с изоляцией из сшитого полиэтилена (XLPE) для защиты от радиального проникновения влаги используется со специальным металлическим слоем из алюмополимерной ленты или алюминиевой или свинцовой оболочки.

Кабель силовой с XLPE-изоляцией на напряжение 10-35 кВ в России выпускается одножильный. Подобный кабель с изоляцией из сшитого полиэтилена предназначается для использования только в каналах или траншеях с установкой дополнительной защиты от повреждения кабеля. Кабель с подобной изоляцией не допускает использование стальных защитных покровов в кабеле.

Есть и дополнительные преимущества в использовании силового кабеля с бумажной изоляцией. Он изготавливается с бронепокровом из стальных лент или проволок, защищающих кабель от повреждения при прокладке или эксплуатации. Силовой кабель с бумажной изоляцией имеет токопроводящие жилы секторной формы. Подобные свойства этого вида силового кабеля позволяют существенно уменьшить габариты изделия, по сравнению с кабелями, имеющими жилы круглой формы.

У силового кабеля с бумажной изоляцией есть и свои недостатки. Он заключается в том, что при прокладке силовых кабелей на вертикальных и наклонных трассах, состав, пропитывающий бумажную изоляцию, может стекать, при этом бумажная изоляция имеет склонность к преждевременному старению. Для уменьшения подобного недостатка бумажной изоляции применяется силовой кабель с нестекающим пропиточным составом.
Также в подобных случаях может использоваться силовой кабель с полимерной изоляцией (XLPE), который не имеет подобного недостатка.

Характеристика, важная для изоляционных материалов – максимальная температура, при которой изоляционный материал не теряет своих свойств в течение длительного времени. Величина этого показателя напрямую связана с нагрузками, которые можно пропускать через силовой кабель. Чем она выше – тем выше токи нагрузки, которые можно пропускать через кабель в течение длительного времени. Наилучший показатель здесь у XLPE-изоляции, так как этот материал является термоактивным.

Хорошо зарекомендовал себя кабель силовой ВВГ 5 с пластмассовой изоляцией и оболочкой. В России есть опыт использования данного кабеля на разных объектах. За границей опыт использования и срок использования силового кабеля ВВГ 5 значительно шире.

Маркировка

При выборе кабеля многие обращают внимание на маркировку. Марки силового кабеля определяются буквенными аббревиатурами и цифровыми значениями.

Первая буква – это вид материала токопроводящей жилы силового кабеля, например А-алюминий. Если токопроводящая жила выполнена из меди, то буква не ставится, пропускается.

Вторая буква в маркировке силового кабеля – провод.

Третья – материал, из которого выполнена изоляция силового кабеля. Поливинилхлоридная изоляция обозначается буквой В, полиэтиленовая изоляция – П, резиновая изоляция – буквой Р. Горючесть/негорючесть кабеля также обозначается буквами. Буквы «н» и «нг» указывают на то, что кабель либо негорючий («н»), либо не распространяет горения («нг»).

Кроме букв, в маркировке кабельно-проводниковой продукции присутствуют цифры.

Цифры обозначают число жил и сечении кабеля. Ассортимент силовых кабелей включает в себя несколько подгрупп, внутри которых кабели объединяются по определённым свойствам.

Различают кабели силовые с бумажной изоляцией; силовые кабели с пластмассовой изоляцией; силовые кабели с изоляцией и оболочкой из ПВХ пластиката; силовые кабели с изоляцией и оболочкой из полимера не содержащего галогенов; огнестойкие силовые кабели; силовые кабели с изоляцией из сшитого полиэтилена. Номинальное напряжение силовых кабелей также различается: Силовые кабели с бумажной изоляцией – от 1 до 10 кВ.

Силовые кабели с бумажной изоляцией имеют марки: АСШв, ЦАСШв, ААШв, ЦААШв, СБ, ЦСБ, СБГ, ЦСБГ, ААБл, ЦААБл, АСБ, ЦАСБ, ЦСП.

Силовые кабели с пластмассовой изоляцией имеют следующую маркировку: ВВГ, АВВГ, ВБбШв, АВБбШв.
Силовые кабели с изоляцией и оболочкой из труб ПВХ имеют марки: ВВГнг-LS, ВВГзнг-LS, АВВГнг-LS, АВВГзнг-LS, ВБбШвнг-LS, АВБбШвнг-LS.

Кабель силовой с изоляцией и оболочкой из полимера имеет марки: ППГнг-HF, ПБбПнг-HF, ПвПГнг-HF.

Огнестойкие силовые кабели имеют марки: ВВГнг-FRLS, ВВГЭнг-FRLS, ППГнг-FRHF, ППГЭнг-FRHF, ПвПГнг-FRHF, ПвПГЭнг-FRHF.

Кабель силовой с изоляцией из силонольно-сшитого полиэтиленаимеет марки: ПвВГ, АПвВГ, ПвБбШв, АПвБбШв, ПвзБбШв, АПвзБбШв.

Силовые кабели с изоляцией из сшитого полиэтилена имеют маркировку: АПвП, ПвПу, АПвПу, ПвВ, АПвВ, ПвВнг-LS, АПвВнг-LS, ПвПг, АПвПг, АПвПуг, АПвП2г, ПвП2г, АПвПу2г.

Назначение кабеля силового определяется его свойствами. Так, ВВГнг-LS силовой кабель, обладает, пониженным дымо – и газовыделением. Следовательно, подобный силовой кабель может применяться в пожароопасных помещениях.

Силовой кабель АВВГнг имеет пониженную пожароопасность, данное качество незаменимо при прокладке электропроводки на складах, в деревянных домах и т.д.

Или, например, ПвПнг HF силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из полимера, не содержащего галогенов. Может использоваться при температуре до 250°С в режиме короткого замыкания.

ПвВнг- FRLS силовой кабель, с жилой из медной проволоки, кабель имеет так называемый «термический барьер», который изготовлен из слюдосодержащей ленты. Изоляция силового кабеля выполнена из сшитого полиэтилена, оболочка из ПВХ пластиката пониженной пожароопасности.

Силовой кабель ПвВнг- FRLS и ПвПнг HF применяется для прокладки в производственных помещениях, кабельных сооружениях, для предотвращения пожароопасной ситуации при групповой прокладке.

HF-кабели – это кабели с оболочкой из материалов, не содержащих галогенов. Технические показатели HF-кабелей значительно выше, чем у кабелей, имеющих в маркировке буквы LS. Они могут работать при пожаре около трёх часов.

Кабель ПВХ

Кабель ПВХ – это кабель силовой с ПВХ-изоляцией. Изоляция кабелей, выполненная из ПВХ (ПВХ-пластикат) имеет ряд преимуществ перед изоляцией из резины или бумаги. Преимущества кабеля ПВХ – гибкость, герметичность, влагостойкость, устойчивость к ультрафиолетовому излучению.

НПО Комплектация предлагает широкий ассортимент кабеля ПВХ по доступным ценам. Гарантии, доставка по России.

Негорючесть ПВХ-изоляции позволяет производить виды кабелей, не распространяющих горение при множественной прокладке (ВВГнг), а также кабели с низким индексом выделения дыма и газа (ВВГнг-FRLS). Кабель ПВХ, обладающий высокими огнеупорными качествами используют для прокладки кабельных сетей в условиях высокой пожарной опасности, а также на взрывоопасных производствах.

ПВХ-изоляция обладает одним важным преимуществом перед изоляцией из резины – это стойкость к воздействию солнечных лучей. Дело в том, что изоляция на основе резины может трескаться и рассыпаться при длительном воздействии ультрафиолетовых лучей. ПВХ-изоляция может выдерживать воздействие УФ-излучения несколько десяткой лет.

ПВХ-пластикат инертен по отношению к кислотам, щелочи, бензину, газу. Поэтому кабель ПВХ может прокладываться в тропиках, химически активной среде, болоте, средах с высоким содержанием солей, в условиях, где вероятно возникновение плесени и грибков.

Кабели с ПВХ изоляцией в ассортименте:

Маркировка кабеля с ПВХ и резиновой изоляцией

Компания НПО Комплектация предлагает в Екатеринбурге широкий ассортимент кабелей силовых и другой кабельно-проводниковой продукции, в том числе кабелей с ПВХ-изоляцией.

Конструкция силового кабеля

Силовые кабельные линии предназначены для подключения различных потребителей электрической энергии к электрической сети. В данной статье рассмотрим особенности конструкции силовых кабелей. Не зависимо от типа силового кабеля, основными конструктивными элементами кабеля являются токопроводящие жилы и изоляция.

Помимо данных элементов в конструкции силовых кабелей может также присутствовать защитный экранирующий слой, защитная броня, заземление (заземляющая жила, металлическая оболочка), а также различные заполнители. Ниже приведем краткую характеристику и назначение приведенных конструктивных элементов силового кабеля.

Токопроводящие жилы

Токопроводящие жилы – это основной конструктивный элемент кабеля. Они служат в качестве проводника электрического тока от источника к потребителю. Жилы кабелей изготавливают из меди или алюминия. Существуют отдельные типы кабелей, в которых в качестве материала для токопроводящих элементов выступают алюмомедные жилы. Конструктивно жилы силовых кабелей могут быть выполненными монолитными (однопроволочными) или многопроволочными. Кабель одножильный с медной многопроволочной жилой (марка ПВ-3 или ПУгВ) Кабель одножильный с медной многопроволочной жилой ( марка ПВ-3 или ПУгВ) По форме токопроводящие жилы могут быть круглыми, плоскими, секторными, сегментными.

В зависимости от назначения кабельной линии, в ней может быть одна, две, три или более жил. Если в кабеле есть защитная заземляющая или нулевая жила, то она, как правило, имеет меньшее сечение, чем фазные жилы. Кабель алюминиевый с нулевой жилой круглого сечения и тремя фазными жилами секторного сечения в монолитном исполнении. (марка АВВГ) Кабель алюминиевый с нулевой жилой круглого сечения и тремя фазными жилами секторного сечения в монолитном исполнении. (марка АВВГ) По фазным жилам кабеля и нулевой (нейтральной) жиле протекает ток нагрузки. Заземляющая жила кабеля предназначена для соединения корпусов электрического оборудования, электроприборов, которые в нормальном режиме не должны находиться под напряжением, с заземляющим контуром. То есть при помощи заземляющей жилы обеспечивается заземление оборудования (электроприборов), подключенных к тому или иному силовому кабелю.

Изоляция силовых кабелей

Изоляционный покров кабеля служит для обеспечения электрической прочности (изоляции жил кабеля) друг от друга и относительно земли (внешней оболочки кабеля).

В силовых кабелях изоляционный покров есть на каждой из жил кабеля, а также общая изоляция, наложенная поверх всех токопроводящих жил – так называемая поясная изоляция. Изоляция силовых кабельных линий может быть резиновой (например кабель КГ), поливинилхлоридной (например ВВГнгLS), бумажной, полиэтиленовой (например кабель ВПП, СИП) . Кабель медный с многопроволочными фазными и заземляющей жилой меньшего сечения в резиновой изоляции и оболочки (марка кабеля КГ) Кабель медный с многопроволочными фазными и заземляющей жилой меньшего сечения в резиновой изоляции и оболочки ( марка КГ) Каждый из типов изоляции имеет свои преимущества и недостатки, и соответственно свою область применения. Для стационарной прокладки электрических проводок в сетях напряжением до и выше 1000 В (до 6 кВ) наиболее популярны силовые кабеля с поливинилхлоридной изоляцией – марки ВВГ, ВБбШв, ВБШв и другие, в том числе не распространяющие горения с маркировкой «нг».

Оболочки кабелей

Оболочка в силовом кабеле служит для обеспечения дополнительной жесткости, механической прочности кабеля, а также устойчивости его к различным агрессивным средам (влага, газы, прямое воздействие солнечных лучей, кислоты, масла и другие разрушающие вещества).

В качестве дополнительной защиты кабеля может выступать алюминиевая, стальная, свинцовая, пластмассовая, поливинилхлоридная, резиновая оболочки. Алюминиевые оболочки силовых кабельных линий напряжением до 1000 В в отдельных случаях могут использоваться в качестве нулевого (нейтрального) проводника. Алюминиевая или свинцовая оболочка является неотъемлемым конструктивным элементом силовых кабелей с пропитанной бумажной изоляцией, так как оболочка в данном случае обеспечивает герметичность гигроскопичной бумажной изоляции.

Защитные покровы

Для обеспечения дополнительной защиты силовых кабелей, помимо оболочки в конструкции кабеля предусматриваются защитные покровы. Защитный покров представляет собой бронированный слой, который отделен от кабеля специальной подушкой и имеет дополнительный наружный покров. Силовой бронированный кабель с медными и алюминиевыми жилами (марки ВБбШВ и АВБбШВ) Силовой бронированный кабель с медными и алюминиевыми жилами (марки ВБбШВ и АВБбШВ) Бронированный слой силовых кабелей может быть выполнен стальными лентами или проволокой.

Броня служит для защиты кабеля от механических повреждений и от растяжений (проволочная броня). Подушка обеспечивает защиту оболочки кабеля от повреждений стальными лентами или проволокой бронированного слоя, а также от коррозии (если внешняя оболочка кабеля металлическая или это экранированный слой). В качестве подушки используются ленты из различных материалов, кабельная пряжа или битум. Наружный покров служит для защиты стального бронированного слоя от коррозии. В данном случае защитным материалом может быть пропитанная кабельная пряжа, шланг из полиэтилена или поливинилхлорида.

Кабельные заполнители

Заполнители в силовых кабелях служат для обеспечения требуемой герметичности, электрической прочности, заполнения свободного пространства между конструктивными элементами внутри кабеля, а также для придания кабельной линии требуемой формы и жесткости (механической прочности). Кабель медный с заполнителем пустот между жилами (марка кабеля NYM) Кабель медный с заполнителем пустот между жилами ( марки NYM) В качестве заполнителя для силовых кабелей может применяться кабельная пряжа, резина, бумага, пластмасса.

Кроме того, существуют маслонаполненные силовые кабели, в которых масло может выступать в качестве пропитки бумажной изоляции кабеля или в качестве заполнителя пустоты между жилами (маслонаполненный кабель в трубопроводе).

Экран силового кабеля

Экранирующий слой силового кабеля служит для защиты других кабельных линий, проложенных недалеко от данной линии, от воздействия электромагнитного поля (межкабельные наводки). Кабель медный экранированный с экраном в виде фольги (марка силового кабеля ВВГЭнг) Кабель медный экранированный с экраном в виде фольги (марка ВВГЭнг) В качестве экрана может быть использована алюминиевая или медная фольга, а также некоторые полупроводящие материалы.

5 важных фактов о кабелях питания, о которых вы не знали

Силовые кабели являются основными компонентами любой электрической системы. На рынке доступны различные типы кабелей. Выбор того, какие типы кабелей следует использовать для конкретных целей, основывается на нескольких факторах, наиболее важными из которых являются технические характеристики функций.

Насколько вы знакомы с электрическими кабелями, вполне возможно, что в кабелях питания есть что-то новое для вас.Вот краткое описание некоторых особенностей силовых кабелей:

Медь не всегда лучший проводник, чем алюминий
Многие люди всегда считали, что медь является лучшим проводником электричества, чем алюминий. Это неточно. Когда дело доходит до вопроса о том, какой тип проводника лучше между этими двумя металлами, необходимо учитывать множество факторов.
Наиболее важным из них является то, что проводимость по отношению к кабельным проводам не просто функция измерения удельного сопротивления, а скорее уникальное сочетание размера кабелей и используемого изоляционного материала.Следовательно, в случаях, когда сверхвысокие напряжения должны использоваться на больших расстояниях, становится более экономичным использование алюминиевых кабелей, а не медных.
Допустимая токовая нагрузка кабеля зависит от различных факторов и не остается стабильной
Часто можно услышать, как люди говорят о возможности того, что их текущая пропускная способность кабеля останется стабильной навсегда. Между прочим, это распространенное заблуждение об электрических кабелях, которые люди держат в руках.
Однако на самом деле допустимая токовая нагрузка кабеля постоянно меняется и не остается стабильной в течение всего срока службы кабелей.Эти изменения обычно вызваны такими факторами, как преобладающая температура земли или воздуха, фактический способ прокладки и глубина прокладки кабелей.
Новые силовые кабели служат не так долго, как люди ожидают.
Есть несколько причин, по которым недавно проложенные силовые кабели служат так долго, как люди от них ожидают. Во-первых, поскольку существует множество производителей электрических кабелей, маловероятно, что все кабели питания, которые вы устанавливаете, прослужат определенный период времени.
Во-вторых, существует много разных типов силовых кабелей. Конкретный тип силового кабеля определяется с точки зрения его емкости, долговечности, использования и других отраслевых характеристик.
Третий фактор заключается в том, что длина кабеля во многом зависит от способа его установки. Плохо выполненная установка может значительно сократить срок службы кабеля.
Броня кабеля не используется для защиты кабеля от возможных физических воздействий
Броня, используемая на вашем кабеле, не предназначена для защиты кабеля от любых шансов физического воздействия.Напротив, если какой-либо тип силового кабеля подвергается физическому воздействию, возможно, что повреждение кабеля, возникшее в результате удара, будет усугублено броней!
Это связано с тем, что броня кабеля, используемая на всех типах кабелей, обычно состоит из стальной ленты или стальной проволоки. Ожидается, что эти материалы увеличат предел прочности кабелей, а не защитят кабели от физического воздействия.
Броня кабеля не защищает электрические кабели от влаги
Обычно считается, что для любых типов силовых кабелей включение брони позволяет использовать кабели во влажных помещениях.Еще раз подчеркнем, что броня не предназначена для защиты кабеля от воды. Следовательно, воздействие воды на бронированные кабели может легко привести к разрушению брони и со временем обнажить сами кабели.

Последнее, что вам нужно учитывать, это безопасность. Следует помнить, что неправильная прокладка кабелей легко может привести к аварии. Поэтому перед выполнением любого проекта электромонтажа рекомендуется обратиться к местному строительному инспектору.Также лучше всего после завершения проверить проект на соответствие местным нормам и правилам.

Позвоните в D&F Liquidators Inc. сегодня и позвольте нам обсудить с вами ваши варианты.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Кабель питания

– обзор

5.8 Подземные кабели передачи данных

Технология кабелей питания восходит к 1880 году, вскоре после появления ламп накаливания. До Первой мировой войны широко использовались пропитанные маслом бумажные кабели. Они имели трехжильный медный сердечник с поясом и использовались до 25 кВ. Из-за неравномерного распределения электрического поля внутри кабеля этот метод построения кабеля был чрезвычайно подвержен частичным разрядам. Эта проблема была решена путем экранирования отдельных проводников тонкими медными лентами, и можно было поднять напряжение до 69 кВ.

При более высоких напряжениях были обнаружены частичные разряды в пустотах в изоляции. Эта проблема была решена за счет использования пропитанной маслом маловязкой бумажной изоляционной системы. Может быть достигнуто напряжение 132 кВ. Современные автономные маслонаполненные кабели не сильно изменились по сравнению с этой конструкцией, которая была впервые представлена в 1917 году. Автономные маслонаполненные кабели используются в Канаде и США при напряжении 230 кВ, 315 кВ и 500 кВ.

В Северной Америке, начиная примерно с 1932 года, произошла первая прокладка маслонаполненных кабелей трубчатого типа.Кабели трубчатого типа оказались более экономичными, и к 1954 году общий пробег установленного трубчатого кабеля превысил длину автономного маслонаполненного кабеля в Соединенных Штатах. Первые трубные кабели на 230 кВ были проложены в 1956 году. При увеличении нагрузок ни увеличивающееся охлаждение, ни рабочее напряжение не могут справиться с возросшими диэлектрическими потерями в пропитанном маслом бумажном диэлектрике. Таким образом, для более высокого рабочего напряжения были введены синтетические диэлектрики, такие как сшитый полиэтилен (XLPE) и бумажно-полипропиленовые ламинаты (PPL), которые по своей сути имеют более низкие диэлектрические потери.

PPL имеет более низкие диэлектрические потери и значительно более высокую диэлектрическую прочность. Однако широко используемым материалом является сшитый полиэтилен (XLPE) из-за сочетания соображений стоимости и производительности.

В кабелях передачи используется герметичное уплотнение сердечника для защиты от воздействия воды. Оболочка из экструдированного свинца, экструдированного или сваренного швом алюминия или сваренная швом медная оболочка обеспечивает как герметичный барьер, так и путь для токов короткого замыкания. Из-за наличия хорошего уплотнения такие проблемы, как , образование водяных деревьев, , широко возникающее при использовании распределительных кабелей с изоляцией из сшитого полиэтилена, не было проблемой для кабелей передачи. В настоящее время кабели из экструдированного сшитого полиэтилена проектируются для работы при напряжении 500 кВ. Использование термопластичного полиэтилена низкой плотности (LDPE) широко распространено во Франции в кабелях на 225 кВ. Эти кабели эксплуатируются с 1969 года. В 1985 году напряжение кабелей LDPE было увеличено до 400 кВ, а затем до 500 кВ в 1995 году.

Допустимая рабочая температура для кабелей LDPE увеличилась до 200 ° C. работы с кабелями электропередачи проводились в Норвегии, Японии, Швеции и США.Работа, проделанная в Соединенных Штатах, привела к улучшенной чистоте границ раздела изоляции и полупроводникового экрана, более равномерному распределению сшивающего агента и уменьшению образования пустот за счет увеличения давления экструзии и замены процесса влажного отверждения на процесс сухого отверждения. . В Японии в настоящее время используются кабели из сшитого полиэтилена, которые используются при 275 кВ и 500 кВ.

▷ Кабели питания

Что такое шнур питания

Силовые кабели широко используются в системах распределения электроэнергии. Силовой кабель – это, по сути, токопроводящий проводник, который заключен в систему изоляции, защитные покрытия и другие специальные элементы по желанию.

Проводники внутри скручены, а кабель можно наматывать или сгибать в соответствии с требованиями.

Приложения

Кабели питания

используются для широкого спектра применений в системе распределения электроэнергии, например:

Соединение трансформатора с распределительным устройством
Соединение между КРУ и отдельной нагрузкой
Соединение между генератором и трансформатором
Подземные кабели для инженерных распределительных сетей в городских районах
Кабели подводные для передачи
Кабели на судах, ветряных мельницах, зданиях

Поддерживаемые диапазоны напряжения

Силовые кабели в основном используются для:

Низкое напряжение (НН)
Среднее напряжение (MV)> 1 кВ и

Однако силовые кабели иногда также используются для сверхвысокого напряжения (СВН) до 400 кВ.

Факторы, определяющие типы кабелей

На рынке доступно несколько различных типов / конфигураций силовых кабелей.

Каждый отдельный тип определяется в основном на основе следующих основных факторов:

Тип проводника: медь или алюминий
Конфигурация проводника: жилы проводов и № проводов (жил) одножильный, двух / трех / четырехжильный
Тип изоляции
Используемый защитный материал
Другой специальный материал: например, наполнители, сетки, материалы специального назначения

Изоляционный материал в силовых кабелях

Изоляционный материал, используемый в силовых кабелях, за последние годы претерпел изменения.В ранние периоды, до 1970-х годов, кабели имели бумажную изоляцию.

Однако с ростом технологических достижений в материаловедении были обнаружены улучшенные синтетические изоляционные материалы на основе термопластов, термореактивных материалов и фторуглеродов. Эти материалы сейчас широко используются при строительстве силового кабеля.

Ниже приводится список обычно используемых синтетических составов, используемых в качестве изоляционного материала:

EPR: Этиленпропиленовый каучук
HEPR: Твердый этиленпропиленовый каучук
ПВХ: поливинилхлорид
PE: Полиэтилен – мало используется из-за его частоты отказов и короткого срока службы
ПТФЭ: Поли Тетра Фторэтилен
XLPE: полиэтилен с поперечными связями (наиболее часто используется в силовых кабелях низкого и среднего напряжения)

Типовой силовой кабель

На рисунке ниже показан пример одножильного силового кабеля с изоляцией из сшитого полиэтилена.

Как видно, по центру у него многожильный провод. Он окружен полупроводящим материалом для постепенного уменьшения поверхностной ионизации.

Наружное изоляционное покрытие изготовлено из подходящего изоляционного материала (сшитый полиэтилен или полиэтилен). Он помогает выдерживать напряжение между фазой и землей при прокладке кабеля под землей. В случае трехжильной системы три жилы отделены друг от друга и помещены в общую систему изоляции кабеля. Наружный экран (обычно состоящий из тонкой медной пленки) предназначен для уменьшения напряжения, которое может вызвать повреждение изоляции.

Внешний защитный экран из брони (состоящий из нескольких металлических проволок) предназначен для защиты внутреннего узла от любого типа механического износа / повреждения. Наружное покрытие выполнено из ПВХ-оболочки, которая обеспечивает защиту всей кабельной сборки от погодных условий, таких как солнечный свет, дождь и т. Д.

Заключение

Как видно, силовой кабель представляет собой сложную сборку, которая сконструирована из нескольких различных материалов, объединенных вместе, чтобы обеспечить идеальную работу кабеля.

Каждый слой материала, используемого в кабеле, имеет определенное назначение в конструкции, т.е. обеспечивает необходимый уровень проводимости по току, нужное количество изоляции, необходимый уровень защиты от механических, термических и окружающих условий.

Выбор конкретного типа кабеля зависит от каждой отдельной области применения и требует соответствующего выбора.

важных вещей, которые вы знаете о кабелях и проводах питания | Small Business Sense

То, что мы называем «силовым» кабелем, – это кабель, который мы используем для использования электричество, которое нам нужно для питания всей нашей электроники, машин и прочего технологии.Эти кабели могут быть проложены под землей в целях безопасности или фиксированы. внутри здания или другого жилища, или даже проехать наверху с помощью служебных полюса. Когда силовые кабели необходимы для машин или других устройств, которые будут в движении они должны быть гибкими, чтобы выдерживать будет подвергаться.

Силовые кабели проектируются и производятся различных размеров и типов в зависимости от их предполагаемого использования. Эти кабели состоят из проводов, изоляции и защитной оболочки, которая сохраняет все в целости и сохранности. От того, как и где они будут использоваться, зависит материал, который будет использован для их изготовления. Компания Olympic Wire & Cable является экспертом в этой области. При проектировании и производстве силовых кабелей учитываются следующие факторы:

Ожидаемое рабочее напряжение

Насколько высокое или низкое напряжение кабеля и провода будет использоваться, является решающим фактором, определяющим толщину изоляции по соображениям безопасности.

Токоведущая способность

Это связано с необходимой мощностью электроэнергии.Необходимо выбрать подходящий провод, отвечающий указанным требованиям. Силовые кабели обычно изготавливаются с медными или алюминиевыми проводами.

Ожидаемые условия

Условия, в которых будет использоваться силовой кабель, определяют тип оболочки, идеальной для его изготовления. К таким проблемам относятся климатические условия, возможное воздействие жидкостей из других источников, удары или другие возможные нагрузки, а также нормальный износ.

Иногда кабели, предназначенные для использования под землей или в открытые участки будут изготовлены с добавлением спирального кабеля вокруг их, чтобы служить дополнительной защитой. Бывают времена, когда это будет более целесообразно использовать силовые кабели без оболочки, например, для использования вне помещений, накладные цели. Другие кабели, которые необходимо использовать там, где они могут потребоваться. выдерживать механические повреждения можно с помощью гибкой стальной ленты, которую можно дополнительно защищен водонепроницаемой курткой.

Голос И Кабели для передачи данных

Сетевые кабели в бизнесе повсюду, поэтому, поскольку они настолько обычны, они могут показаться слишком простыми, чтобы иметь большое значение, но факт в том, что ваши сетевые кабели намного важнее, чем им приписывают.Вы можете пойти и купить самое дорогое компьютерное оборудование, но если вам не хватает отличной настройки кабельного соединения для передачи голоса и данных между различными частями оборудования, вы, конечно, не получите от них многого. Невозможно переоценить, насколько важны кабели для передачи голоса и данных для правильного функционирования бизнес-сетей; хотя может показаться, что все, что нужно для этого, – это подключить кучу кабелей повсюду, на самом деле это еще не все. Вы хотите, чтобы ваши компьютеры, телефоны, принтеры и другие устройства были правильно подключены через кабели для передачи голоса и данных, потому что это гарантирует, что все будет работать лучше и эффективнее, чем просто использование Wi-Fi, которое не только медленнее, но и менее безопасно; а когда дело доходит до безопасности в деловой среде, вам никогда не бывает достаточно, потому что даже небольшое нарушение безопасности может стоить вам больших денег и даже престижа, если люди узнают об этом.Очень часто, когда в сети возникают проблемы с подключением, люди винят в этом саму сеть и начинают устранять неполадки там, но обычно это как-то связано с кабелями и инфраструктурой, которые следует проанализировать. Может быть что-то в том, как были установлены кабели для передачи голоса и данных, которые необходимо исправить, и это является причиной проблемы.

Что следует использовать для передачи голоса и данных или стандартную проводку?

Вы могли подумать, что необходимость установки кабелей для передачи голоса и данных звучит как большая и ненужная хлопот, но факт в том, что эти сетевые кабели могут помочь вам оптимизировать операций путем интеграции ваших телефонных линий, интернет-линий и других типов проводка. Все будет проще использовать, манипулировать и настраивать, делая ваш бизнес намного эффективнее. И вы все еще не видите преимущества использования кабелей для передачи голоса и данных, возможно, вы захотите рассмотреть, что Подключение к Интернету было как во времена коммутируемого доступа. Если ты этого не помнишь эра спросите кого-нибудь постарше! Коммутируемый Интернет был просто медленным! Когда мы переехали к высокоскоростным соединениям и отказались от коммутируемого доступа, мы все почувствовали, что разница была огромная… потому что было! Ну перейдем от штатной проводки к голосовой и кабели для передачи данных – это снова такой скачок, и все, что заставляет вас бизнес эффективнее и результативнее поможет вам в борьбе с конкурентами!

ПОЧЕМУ СИЛОВЫЕ КАБЕЛИ ДЕЛАЮТ РАЗНИЦУ | Гален Кэрол Аудио

Каждый аудиофил, экспериментировавший с лучшими силовыми кабелями, слышал о преимуществах, которые они предлагают. Действительно, количество улучшений может быть поразительным, часто превращая систему из хорошей в потрясающую. Как аудиофилы, мы доверяем своим ушам, но трудно понять, как замена всего лишь одного короткого звена в длинной цепи системы подачи энергии может иметь такие драматические последствия. Следующая статья призвана ответить на эти вопросы.

Shunyata Research стала доминирующей силой в области доставки энергии. Владелец и дизайнер Кэлин Габриэль, несомненно, является одним из корифеев индустрии.Его продукты во многом изменили представление людей о кабелях питания и подняли планку производительности. Кабели Shunyata зарекомендовали себя среди аудиофилов и профессионалов отрасли как современные. Список производителей и профессионалов, использующих кабели Shunyata, впечатляет, включая Sony Music New York, Sony Music Japan,
Vienna Philharmonic, Sky Walker Studios, Crest National Studios, Astoria Studios, Audio Research, Wilson Audio, BAT, Meridian. , VTL, Bel Canto, Halcro и многие другие.

Далее следует ответ г-на Габриэля, появившийся на онлайн-форуме, на вопрос, почему власть может быть таким влиятельным дополнением к системе.

Введение: «Существует множество неправильных представлений о передаче и качестве электроэнергии, из-за которых некоторым людям трудно понять, почему шнур питания имеет значение для звука. Первый вопрос – имеют ли шнуры питания хоть какое-то значение? Нет смысла говорить о теориях действия, если мы не можем согласиться с тем, что существует слышимый эффект.Большинство из тысяч людей, которые используют наши шнуры питания, вначале были скептиками, ответили на этот вопрос для себя и обнаружили, что силовые кабели и кондиционеры питания могут иметь огромное влияние на производительность. И нет – я не хочу спорить с людьми, которые не сделали простейших тестов, работают ли шнуры питания или нет. Единственные случаи, когда высококачественный шнур не оказывает значительного влияния, – это когда он используется с некачественным стабилизатором мощности, который действует как высокий импеданс для мгновенного протекания тока. «

Заблуждение № 1: Электроэнергия переменного тока подобна воде, исходящей из большого силового резервуара, протекающей через несколько десятков футов силового шланга в компонент. Это означает, что компонент находится в конце этой системы.

Ответ: «Фактически, компонент находится между двумя силовыми проводниками: горячим и нейтральным. Мощность переменного тока колеблется (чередуется) вперед и назад с частотой 50-60 Гц. Так что мощность вообще не вливается в компонент. Источник питания компонента находится в сложной сети проводов и разъемов.ВСЕ провода и разъемы могут влиять и влияют на работу источника питания компонента ».

Заблуждение № 2: Источник переменного тока может быть загрязнен так же, как вода в шланге. Это означает, что если вода загрязнена в какой-то момент вверх по течению, ее необходимо очистить, прежде чем она попадет на аудиокомпонент.

Ответ: «Как указано в №1, компонент не находится на конце шланга питания. Он находится между двумя силовыми шлангами, и ток колеблется взад и вперед.Кроме того, ток совсем не похож на воду. Электроны не могут быть загрязнены. Есть два аспекта передачи энергии: электромагнитная волна и ток. Сам ток не может быть загрязнен, но электромагнитная волна может модулироваться другими частотами. Мы обычно называем эти другие частоты шумом или электромагнитными помехами (EMI). В различных частях силовой цепи могут быть электромагнитные помехи в одних частях, которых нет в других. Электромагнитная энергия может быть преобразована или перенаправлена, чтобы уменьшить их воздействие.

“В некоторых шнурах питания используются конденсаторы, катушки индуктивности или ферриты в попытке контролировать электромагнитные поля вокруг аудиокомпонента. Успех такого подхода полностью зависит от конкретной конструкции и реактивного сопротивления источника питания компонента на к которому подключен силовой кабель ».

Заблуждение № 3: В стенах протянуто до ста футов провода, поэтому последние 6 футов шнура питания не могут иметь никакого значения.

Ответ: «Шнур питания – это не последние 6 футов, это первые 6 футов с точки зрения компонента. Как указано в №1, локальный ток и электромагнитные эффекты напрямую влияют на звуковые характеристики компонента ».

Заблуждение № 4: Существует огромное количество электрических помех и электромагнитных помех, исходящих извне дома, от которых нам необходимо защитить наше оборудование. Это означает, что нам нужен какой-то стабилизатор питания или фильтр для защиты оборудования.

Ответ: «Большая часть электромагнитных помех, влияющих на качество звука в системе, генерируется самими аудиокомпонентами. Электромагнитные волны, распространяющиеся в космосе, рассеиваются в мощности, равной квадрату расстояния от источника. Кроме того, очень высокие частоты, которые распространяются по силовой цепи, не сохраняются надолго. Линии электропередачи имеют высокий импеданс для сигналов МГц и ГГц из-за относительно высокой индуктивности линий электропередач.

«Основной источник ухудшения качества звука вызван источниками питания в наших аудио / видео компонентах. В большинстве компонентов используются источники питания FWBR (двухполупериодный мостовой выпрямитель), которые генерируют невероятное количество переходных шумов при выключении выпрямителей. Конструкция кабеля питания может существенно повлиять на реактивное сопротивление этих сигналов в источнике питания. Силовой кабель фактически является частью первичной обмотки силового трансформатора. Переход между различными металлами, используемыми в силовом кабеле, и его разъемах может вызывать электромагнитные отражения и диодное выпрямление шумовых импульсов, когда они распространяются от источника питания.Если силовой кабель представляет собой высокий импеданс для этих сигналов, они будут отражаться обратно в источник питания, где они будут интермодулированы, тем самым увеличивая уровни высокочастотного шума компонента. Большинство фильтров источника питания неэффективны при блокировании компонентов очень высокочастотного шума, и большая их часть проходит через шины постоянного тока. К звуковым эффектам этого относятся: высокий уровень фонового шума, размытые или невнятные переходные процессы и общая нечеткость и чистота звука или визуального изображения. ”

Заблуждение № 5: Среди звукорежиссеров существует какой-то заговор, который не позволяет им производить« правильный »источник питания, на который не влияет качество кабеля питания.

Ответ: «Это все равно что сказать, что если динамик правильно спроектирован, вам не нужно будет использовать кабель динамика хорошего качества. PowerSnakes были протестированы с самым скромным оборудованием среднего класса и самыми экзотическими современными компонентами. Нам еще предстоит найти компонент, который нельзя было бы улучшить заменой шнура питания.

«Пока конструкция источника питания основана на FWBR или импульсных источниках питания, шнур питания всегда будет иметь значение».

Заблуждение № 6: Шнуры питания высокого класса просто увеличивают емкость цепи, действуя как высокочастотный шунт

Ответ: «Есть некоторые шнуры питания, разработанные таким образом. Некоторые даже вставляют в кабель конденсаторы для дальнейшего увеличения емкости. У этого подхода есть как положительные, так и отрицательные стороны, включая реактивные помехи в конструкции многих источников питания.

“Емкость сама по себе не может объяснить различия в характеристиках шнура питания. Есть некоторые высокопроизводительные шнуры питания, которые очень эффективны и имеют практически неизмеримые уровни емкости. Эти кабели обычно проектируются вокруг полых трубок с проводниками внутри. проводники находятся на расстоянии нескольких дюймов друг от друга и не могут существенно повлиять на емкость силовой цепи ».

Заблуждение № 7: Шнуры питания похожи на кабели для динамиков: чем короче кабель, тем лучше.

Ответ: «Некоторые разработчики акустических кабелей утверждают, что акустический кабель меньшей длины не лучше. Мы позволим им решить проблему, если они пожелают.

“Кабель динамика передает аудиосигнал от усилителя мощности к динамику. Расстояние довольно небольшое, порядка нескольких футов до нескольких футов. Качество кабеля динамика определяется тем, насколько хорошо он может передавать сигнал с усилителя на динамик без переделок.

“Силовой кабель, с другой стороны, не передает сигнал. Он проводит переменный ток, и его звуковое превосходство будет определяться его способностью передавать ток (постоянный и мгновенный) и его способностью справляться с эффектами электромагнитных помех. компонентов, к которым он прикреплен.

“Поскольку шнур питания состоит из горячего и нейтрального провода, между которыми находится компонент, изменение длины шнура увеличит размер« буфера »вокруг компонента.В общем, я бы не рекомендовал шнур питания короче 3 футов или 1 метра в длину. Но тонкие степени качества звука – не единственное, что нужно учитывать при сборке аудиосистемы. Эстетика также важна, особенно когда система расположена в красивом доме. Я просто указываю на различия в производительности, чтобы люди могли принять обоснованное решение при определении оптимальной длины своих кабелей.

“О подаче энергии можно обсудить гораздо больше, но для краткости я на этом остановлюсь.От себя лично хочу сказать, что я был аудиофилом задолго до того, как стал производителем аудиопродукции. До Shunyata Research я проектировал высокоскоростные сетевые устройства и могу сказать вам, что в компьютерной индустрии можно заработать намного больше денег. Как и многие производители высококачественных аудиокомпонентов, я разрабатываю свои продукты для себя и из любви к музыке. Если другим нравится то, что я создал – отлично. Если, попробовав наш продукт, вы предпочтете другой – отлично. Между людьми существует большое разнообразие предпочтений и субъективного восприятия.Слава богу, существует множество производителей, которые создают продукты на любой вкус ».

Кэлин Габриэль
Shunyata Research Inc.

Приложение:

«Перед тем, как мы выпустили наш первый шнур питания, мы провели всестороннее тестирование звуковых эффектов различных устройств и материалов, связанных с передачей энергии. Мы создали множество приспособлений и испытательного оборудования, которые позволили нам протестировать типы проводов, диэлектрические материалы, контакты разъемов, демпфирующие материалы и различные трансформаторы, дроссели, катушки, ферриты, конденсаторы, симисторы и диаки.После 3 лет испытаний мы пришли к выводу, что практически все, что находится внутри или вокруг электромагнитного поля силовой цепи, имеет звуковой эффект. Некоторые эффекты довольно малы и относительно незначительны. Другие очень глубоки и иногда удивительны в своем поведении. Очевидно, что мы не собираемся «раздавать ферму» и обсуждать все наши выводы, но есть некоторые очень простые наблюдения, которыми я могу поделиться с вами.

“Во-первых, тип и размер провода в шнуре питания сильно завышены.Каждый тип проволоки (я говорю о самом металле) имеет определенные звуковые характеристики. Серебро, медь, латунь, золото и другие «звучат» по-разному. Разница в звуке не связана с проводимостью, потому что мы изменили размеры во время тестирования, чтобы учесть это. Каждый из присущих металлу “звуков” может быть улучшен путем тщательной настройки других материалов, используемых в конструкции последнего кабеля. У нас есть склад, полный различных прототипов кабелей, которые так и не были запущены в производство.В некоторых из них используется относительно небольшой размер провода ~ 18 га, который звучит удивительно полно для басов. Интуитивно вы можете подумать, что небольшой провод будет тонким в области низких частот. Это не всегда так. И наоборот, у нас есть кабели с проводом размером до 1 калибра, которые звучат мощно на низких частотах, но также имеют дряблое и неравномерное звучание. Таким образом, некоторые могут подумать, что простое увеличение диаметра провода – непростой ответ.

«Большая часть того, что я должен сказать здесь, – это мои« выводы », основанные на наблюдениях путем проб и ошибок.Более того, нет идеальных компонентов и нет идеальных деталей. Все относительно, и дизайнер должен взвесить звуковую ценность каждой детали при разработке продукта. Наша философия заключается в создании продукта, который является верным музыкальным компонентом, в отличие от стремления к совершенству в какой-либо отдельной области исполнения.

«Наши тесты с катушками и дросселями показывают, что (как правило, за исключением), что любая катушка или дроссель, размещенные на одной линии с силовой цепью, вредны для динамики.Многие из них также вызывают легкое размытие или размытие переходных процессов. Это, естественно, зависит от конструкции источника питания устройства, с которым используется катушка. Катушки и дроссели необходимы в большинстве компонентов, и я предпочитаю типы с однослойной намоткой, такие как конструкции из фольги. Стоимость производства всегда будет снижать использование катушек этого типа из-за высокой стоимости. Мы определенно не верим в размещение катушек или конденсаторов внутри силового кабеля. Эти устройства принадлежат компоненту или выделенному стабилизатору питания.

“Многие компоненты используют вход питания IEC со встроенным L- или pi-фильтром. Качество этих устройств сильно различается. Вообще говоря, чем больше конденсаторов и катушек индуктивности у вас в цепи, тем сложнее между устройствами будет происходить динамическое взаимодействие. Это также сделает компоненты, которые они используют, более реактивными, и вероятность негативных звуковых эффектов увеличится. Множественные сети фильтров могут резонировать и генерировать непреднамеренные результаты, которые имеют едва различимые, но слышимые звуки звонка / звонка.Многие из этих пакетов IEC были созданы для офисных и компьютерных продуктов и должны пройти сертификационные испытания на электромагнитное излучение. Все, что я могу сказать, это то, что хорошо для факсимильного аппарата, не обязательно хорошо для предварительного усилителя.

“Экранирование может быть обоюдоострым мечом. С одной стороны, оно может уменьшить излучаемые поля от воздействия на другие компоненты. С другой стороны, экранирование может наводить повторно излучаемые поля на кабель или компонент, в котором оно используется. Иногда лекарство бывает хуже болезни.Как всегда – вы должны знать свои материалы и инструменты и применять интеллект с небольшой долей интуиции, чтобы создать продукт мирового класса. Не существует серебряной пули и формулы, которая работает во всех случаях. Это просто тяжелая работа, время от времени вдохновение и много тестов ».

Кэлин Габриэль
Shunyata Research Inc.

«Не все, что можно подсчитать, имеет значение, и не все, что имеет значение, можно подсчитать.«
– Альберт Эйнштейн.

Что такое кабель?

Обновлено: 06.03.2020, Computer Hope

Кабель может относиться к любому из следующего:

1. Также называемый шнуром , соединителем или штекером , кабель представляет собой один или несколько проводов, покрытых пластиком, которые передают мощность или данные между устройствами или местоположениями. На рисунке показан пример того, как может выглядеть шнур питания для вашего компьютера или монитора. Шнур питания – это один из тысяч других кабелей, которые можно найти в компьютерах и вокруг них.

Существует два основных типа компьютерных кабелей: кабель для передачи данных и кабель питания . Кабель для передачи данных – это кабель, обеспечивающий связь между устройствами. Например, кабель для передачи данных (например, DVI, HDMI или VGA), соединяющий монитор с компьютером, позволяет отображать изображение на мониторе. Другие популярные примеры кабелей для передачи данных включают кабели CAT5, IDE / EIDE, SATA и USB.Кабель питания – это любой кабель, питающий устройство. Например, шнур питания, который подключается к вашему компьютеру, и кабель в стиле Molex внутри компьютера являются хорошими примерами кабелей питания. Ниже приведен список наиболее распространенных типов кабелей, используемых с компьютерами и электроникой, и примеры устройств, которые их используют.

Типы кабелей

AT – Используется с ранними клавиатурами
ATA – Используется с жесткими дисками и дисководами
Cat 5 – Используется с сетевыми картами
Коаксиальный – Используется с телевизорами и проекторами
Composite – Используется с телевизорами, проекторами и консолями. Также известны как кабели RCA.
DisplayPort – Используется с компьютерными мониторами
DVI – Используется с мониторами, проекторами и другими дисплеями
eSATA – Используется с внешними накопителями
Firewire ( IEEE-1394 ) – используется с цифровыми камерами и внешними накопителями
HDMI – Используется с мониторами, проекторами, проигрывателями DVD / Blu-ray и другими дисплеями
MIDI – Используется с музыкальными клавишными и другим оборудованием
Мини-штекер – Используется с наушниками, микрофонами, динамиками
Molex – кабель питания, используемый внутри вашего компьютера
IDE / EIDE – Используется с жесткими дисками и дисководами
Параллельный – Используется с принтерами
PS / 2 – Используется с клавиатурами и мышами
S-Video – Используется с проекторами, цифровыми камерами и другими дисплеями
S / PDIF – Используется с DVD и объемным звуком.
SATA – Используется с жесткими дисками и дисководами
SCSI – Используется с жесткими дисками, ленточными накопителями и дисководами
Последовательный ( RS-232 ) – Используется с мышью и модемом.
Thunderbolt – в основном используется с дисплеями и устройствами Apple
USB – Используется с клавиатурой, мышью, принтером, MP3-плеерами и тысячами других устройств
VGA / SVGA – Используется с мониторами и проекторами

2. Кабель может также относиться к кабельному телевидению или кабельному модему , который используется с кабельным широкополосным доступом .

Широкополосный доступ, Кабельные стяжки, Линия передачи данных, Донгл, DSL, Фидерный кабель, Пол, Условия использования оборудования, ISDN, Условия сети, Plug, Plug and Play, Ленточный кабель, Интеллектуальный кабель, Провод

Кабель | электроника | Британника

Кабель , в электрических и электронных системах, проводник или группа проводников для передачи электроэнергии или телекоммуникационных сигналов из одного места в другое. Кабели электрической связи передают голосовые сообщения, компьютерные данные и визуальные изображения через электрические сигналы на телефоны, проводные радиоприемники, компьютеры, телепринтеры, факсимильные аппараты и телевизоры. Нет четкого различия между электрическим проводом и электрическим кабелем. Обычно первое относится к одиночному сплошному металлическому проводнику с изоляцией или без нее, тогда как второе относится к многопроволочному проводнику или к сборке изолированных проводов. С помощью оптоволоконных кабелей, изготовленных из гибких волокон из стекла и пластика, электрические сигналы преобразуются в световые импульсы для передачи аудио, видео и компьютерных данных.

Кабели силовые

Самый распространенный тип электрического силового кабеля – это кабель, подвешенный наверху между столбами или стальными опорами. Эти антенные кабели состоят из ряда проводов, обычно из меди или алюминия, скрученных (скрученных) вместе концентрическими слоями. Медь или алюминий выбираются из-за высокой электропроводности, а скрутка придает кабелю гибкость. Поскольку воздушные кабели часто подвергаются серьезным воздействиям окружающей среды, сплавы меди или алюминия иногда используются для увеличения механической прочности кабеля, хотя и с некоторым ущербом для его электропроводности.Более распространенная конструкция – это включение в сборку многожильного кабеля ряда высокопрочных, нержавеющих стальных проводов. Многие антенные кабели, особенно те, которые работают при высоком напряжении, являются неизолированными (неизолированными). Кабели, работающие при более низких напряжениях, часто имеют покрытия из пропитанной асфальтом хлопковой оплетки, полиэтилена или другого диэлектрического (непроводящего) материала. Эти покрытия обеспечивают некоторую защиту от короткого замыкания и случайного поражения электрическим током.

Другой тип силового кабеля устанавливается в подземных каналах и широко используется в городах, где нехватка места или соображения безопасности исключают использование воздушных линий.В отличие от воздушного кабеля, подземный кабель всегда использует технически чистую медь или алюминий (механическая прочность не является проблемой под землей), а многожильный провод часто скручивают, чтобы максимизировать его компактность и электрическую проводимость.

Воздушные и подземные силовые кабели составляют основную часть электрической цепи от генератора до точки использования электроэнергии. Однако для балансировки схемы (а иногда и всей схемы) могут потребоваться специальные кабели.Иллюстрацией такого использования и особых условий, которые должны быть соблюдены, являются кабели для использования на сталелитейных заводах и котельных (высокая температура), на мобильном оборудовании (вибрация и чрезмерное изгибание), на химических предприятиях (коррозия), для подводных лодок и шахт (механическое оборудование). злоупотребление), вблизи ядерных реакторов (высокая радиация) и на искусственных спутниках (перепады давления).

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишись сейчас

Электрические кабели, используемые для передачи информации, сильно отличаются от силовых кабелей как по функциям, так и по конструкции.Силовые кабели предназначены для высоких напряжений и сильноточных нагрузок, тогда как напряжение и ток в кабеле связи небольшие. Силовые кабели работают на постоянном или низкочастотном переменном токе, а коммуникационные кабели работают на более высоких частотах. Силовой кабель обычно имеет не более трех проводов, каждый из которых может иметь диаметр 1 дюйм (2,5 см) или более; телефонный кабель может иметь несколько тысяч проводников, диаметр каждого из которых составляет менее 0,05 дюйма (0,125 см).

Защитные покрытия для кабелей электросвязи аналогичны защитным покрытиям для кабелей электроснабжения. Обычно они состоят из трубы из алюминия или свинцового сплава или комбинации металлических полос и термопластических материалов. Изоляция телефонного кабеля состоит из сухой целлюлозы (в виде бумажной ленты, обернутой вокруг проводника, или бумажной массы, нанесенной на проводник) или полиэтилена. Толщина изоляции составляет несколько сотых дюйма или меньше. Коаксиальный кабель, который впервые получил широкое распространение во время Второй мировой войны, представляет собой двухжильный кабель, в котором один из проводников имеет форму трубки, а другой (меньшего размера, но также круглого сечения) поддерживается с минимальным из твердой изоляции в центре трубы. Некоторые из этих коаксиальных блоков могут быть собраны в общей оболочке или оболочке.

чертежи в разрезе многопарных и коаксиальных кабелей
Средства передачи данных по проводам Вырезанные чертежи (вверху) многопарного кабеля и (внизу) коаксиального кабеля, показывающие направление тока и распространение электрических и магнитных полей.
Британская энциклопедия, Inc.
Строительство длинных подводных кабелей для телефонной или телеграфной связи несколько отличается от того, что обсуждалось ранее.Трансатлантический кабель для телеграфа был впервые построен в 1858 г., а для телефона – в 1956 г .; волоконно-оптический кабель впервые прошел через Атлантический океан в 1988 году. См. также подводный кабель .
Волоконно-оптические телекоммуникационные кабели
Кабели из оптических волокон впервые были введены в эксплуатацию в середине 1970-х годов. В оптоволоконном кабеле световые сигналы передаются через тонкие волокна из пластика или стекла от светодиодов или полупроводниковых лазеров посредством внутреннего отражения. Преимущества волоконно-оптических кабелей перед обычными коаксиальными кабелями включают низкую стоимость материала, высокую пропускную способность, низкое затухание сигнала, безопасность данных, химическую стабильность и невосприимчивость к электромагнитным помехам.
оптическое волокно
Световой луч, проходящий через оптическое волокно.
Британская энциклопедия, Inc.
Как и другие типы кабелей, волоконно-оптические кабели разработаны и изолированы для различных применений на суше, под землей, над головой и под водой.Такие кабели обычно состоят из сердечника, заключенного в ряд защитных слоев. Жила кабеля содержит один сплошной или скрученный центральный силовой элемент, окруженный оптическими волокнами; они либо свободно размещаются в жесткой трубке с сердечником, либо плотно упаковываются в мягкую гибкую внешнюю оболочку.
Количество и тип защитных слоев, окружающих жилу, зависят от использования, для которого предназначен кабель. Как правило, жила покрыта слоем меди для улучшения проводимости на больших расстояниях, за которым следует слой материала (например,g., алюминиевая фольга), чтобы заблокировать проникновение воды в волокна. Стальная проволока или пряди добавляются для прочности на разрыв, а затем весь кабель оборачивается полиэтиленовой оболочкой или рубашкой для устойчивости. См. Также волоконная оптика.
Эта статья была недавно отредактирована и обновлена Эми Тикканен, менеджером по исправительным учреждениям.
Узнайте больше в этих связанных статьях Britannica:
средства связи: оптоволоконные каналы
Волоконно-оптические кабели заменяют кабели из медных проводов как в приложениях для дальней связи, таких как фидерная и магистральная части телефонных и кабельных телевизионных линий, так и в приложениях для малых расстояний, таких как локальные вычислительные сети (LAN) для компьютеров и домашних сетей. телефон, телевидение и услуги передачи данных.Например,…
Уильям Томсон, барон Кельвин: Ранние годы
… возможность прокладки трансатлантического кабеля изменила направление его профессиональной деятельности. Его работа над проектом началась в 1854 году, когда Стокс, пожизненный корреспондент по научным вопросам, попросил теоретического объяснения очевидной задержки электрического тока, проходящего по длинному кабелю.В своем ответе…
Сэр Чарльз Тилстон Брайт
… второй и третий атлантические кабели 1865 и 1866 годов.
Силовые кабели. Силовой кабель – классификация, конструкция, особенности, популярные марки

Силовые кабели. Виды. Структура. Характеристики. Маркировки
Силовые кабели предназначены для передачи переменного тока от энергетических и коммунальных предприятий к потребителю. Преимущественно рассчитаны на напряжение до 10-35 кВ, но есть марки, которые выдерживают напряжение до 220 и 330 кВ. К силовому кабелю могут подключаться стационарные объекты и передвижные установки.
Структура силового кабеля
Устройство силового кабеля зависит от сферы его применения, но есть четыре основных элемента, без которых не обходится ни одна марка. Современный кабель состоит из следующих частей:
Токопроводящих жил.
Изоляции каждой жилы.
Оболочки.
Наружного защитного покрова.
Общая изоляция называется поясной. Количество токопроводящих жил варьируется от одной до пяти. Они могут быть круглыми, треугольными и секторными, состоящими из одиночной проволоки или нескольких переплетенных проволок. Их прокладывают параллельно в кабеле или скручивают.
Зачастую присутствует нулевая жила, которая выполняет функцию нулевого проводника, и провод заземления для защиты от утечек тока. Применяют также экран, который ослабляет влияние электромагнитных полей, и делает симметричным поле, возникающее вокруг проводника. В дополнение к этому экран повышает прочность изоляции и защищает от внешнего воздействия среды.
Там где возникает повышенный риск механического повреждения, применяют бронированные кабели.
Они покрыты стальными лентами или оплеткой, противостоящей зубам грызунов, случайному воздействию ручного инструмента, пережатию горными породами и прочее. Чтобы ленты не повредили внутреннюю оболочку, делают специальную подушку под броню.
Жилы силового кабеля бывают алюминиевыми или медными. Алюминиевые жилы площадью поперечного сечения до 35 мм кв. включительно делают из одиночной проволоки. Если площадь сечения составляет 300-800 мм кв., то используют несколько алюминиевых проволок. В промежуточном значении площади (до 300 мм кв.) применяют как одну, так и несколько проволок.
С медью ситуация обстоит немного иначе. Однопроволочные жилы делают до площади 16 мм кв., а многопроволочные – 120-800 мм кв. Если же площадь сечения составляет 25-95 мм кв., то используют как несколько, так и одну проволоку.
У нулевой жилы площадь поперечного сечения уменьшена. Ее размещают между другими жилами, маркируют синим цветом при трехфазном токе.
Почему медный кабель лучше
Основное преимущество алюминиевого кабеля или провода состоит в его невысокой цене. Алюминий – недорогой и доступный проводник, который используют для протяженных линий электропередач.
Но все же домашнюю проводку рекомендуется делать из медных проводов, и для этого есть несколько причин:
Медь более пластична, поэтому не ломается при частых перегибах.
Алюминиевые контакты часто ослабевают и плавятся из-за повышенного контактного сопротивления, медные контакты значительно надежнее в этом плане.
Удельное сопротивление меди меньше, а значит электрическая проводимость больше, и медный провод может выдерживать большие нагрузки, чем алюминиевый при одинаковом сечении.
Все это является причиной замены алюминиевых проводов медными при сечении до 16 мм кв. Провода с большим сечением тоже можно менять, но цена такой замены будет высокой из-за высокой стоимости меди.
Основные характеристики
В зависимости от назначения и особенностей производства, силовые кабели отличаются по ряду параметров:
Количеству жил (1-5).
Материалу жилы (медь, алюминий).
Площадью поперечного сечения.
Типу изоляции.
В соответствии с этими характеристиками будет меняться рабочее напряжение, на которое рассчитан кабель, диапазон температур его применения и срок службы.
Так, кабель с изоляцией из сшитого полиэтилена можно использовать при температурах в диапазоне -50…+50 °C. Его срок службы достигает 30 лет. Рассчитан на работу под напряжением до 330 кВ.
Силовые кабели с бумажной изоляцией применяют для электросетей с номинальным напряжением до 35 кВ, с резиновой изоляцией – для сетей постоянного тока напряжением до 10 кВ, с ПВХ оболочкой – для сетей переменного тока с номинальным напряжением до 6 кВ.
Разновидности изоляции
На каждую жилу накладывается изоляция, чтобы не допустить электрического пробоя. Помимо этого существует поясная изоляция, наложенная поверх всех вместе применяемых в кабеле жил.
Устаревший способ изоляции – бумага с пропиткой. Современные силовые кабели снабжают преимущественно полимерной изоляцией и резиновой.
Пропитку бумажного кабеля делают из синтетических изоляционных смол или вязкого состава канифоли и масла с добавлением других составляющих. У таких кабелей есть ограничения по применению на участках трассы с большим перепадом высот, поскольку при нагревании смола стекает вниз. Для прокладки на вертикальных участках можно применять кабеля с бумажной изоляцией и пропиткой повышенной вязкости.
Для прокладки сетей переменного тока напряжением до 1кВ и постоянного, напряжением до 10 кВ, можно применяют силовые кабели с резиновой вулканизированной изоляцией. Резину накладывают сплошным полотном или в виде лент.
Полимерная изоляция представляет собой слой поливинилхлорида (ПВХ) или сшитого полиэтилена (СПЭ). В целях пожарной безопасности используют специальное покрытие, не поддерживающее горение.
Применение полиэтилена делает кабель более легким и гибким. Он устойчив к влиянию ультрафиолета, низких температур, выдерживает нагревание до +90 °C. Силовые кабели с полиэтиленовой изоляцией можно прокладывать на сложных трассах. Благодаря простой прокладке себестоимость монтажных работ снижается.
Маркировка
Чтобы было удобно определять назначение каждой жилы кабеля, предусмотрена цветовая маркировка изоляции. Увидев провод определенного цвета, электрик сразу понимает, куда его можно подсоединить.
В разных странах маркировка может немного отличаться, но существуют Международные стандарты, и мировые производители стараются их придерживаться.
В однофазных сетях жила с нулевой фазой и заземляющая жила также обозначаются синим и желто-зеленым цветом. Фазную жилу обычно делают коричневого или черного цвета, но встречаются и другие варианты (красный, белый, серый и т.д.).
В соответствии с ГОСТом предусмотрена буквенная маркировка.
В самом начале маркировки стоят 4 или 3 буквы. Если первая буква А – то применяется алюминиевая жила. Если буквы А нет, то жила медная.
Следующая буква указывает на материал изоляции всего кабеля. В – винил (поливинилхлорид), Р – резина.
Затем идет буква, указывающая на изоляцию каждой жилы. Расшифровка такая же, как для изоляции кабеля.
Третья (или четвертая) буква указывает на особенности внешней оболочки. А – асфальтовая оболочка, Б – бронированные свойства, Г – голый, незащищенный кабель.
После заглавных могут идти маленькие буквы «нг». Они означают, что кабель негорючий. Шв говорит о том, что наружный покров – ПВХ шланг, Шп – полиэтиленовый шланг.
Зная все обозначения, можно без проблем расшифровать загадочную маркировку ВВГ-нг, АВБ или что-то подобное.
Цифры обозначают следующее:
Количество жил.
Площадь сечения в мм кв.
Напряжение в вольтах.
У изделий иностранного производства своя буквенная маркировка. Согласно немецкому стандарту буквой N обозначают силовой кабель, Y – изоляция из ПВХ, HX – изоляция из сшитого полиэтилена, С – медный экран, RG – броня.
Известные марки
Строение жил большинства кабелей одинаковое. Они могут состоять из нескольких тонких переплетенных проволок или из одной цельной проволоки большего диаметра. В случае переплетения конструкция получается более гибкой, при равном диаметре сечения и материале проводящие свойства не отличаются.
Важную роль играет изоляция, поскольку от ее свойств зависит, в каких условиях можно эксплуатировать кабели.
Наиболее известные марки силовых кабелей АВВГ и ВВГ. Первый имеет алюминиевые жилы, изоляцию и внешнюю оболочку из ПВХ. Его можно использовать для сетей номинальным напряжением 0,6-1 кВт, частотой 50 Гц, прокладывать в помещениях и в земле, коллекторах, траншеях. Второй снабжен медными жилами, область применения такая же. Марка ВВГнг отличается устойчивостью к горению. ВВГп представляет собой плоскую модификацию, удобную для монтажа.
NYM – усовершенствованный аналог силового кабеля ВВГ с заполнением из мелованной резины, которая противостоит горению. Однако от прямого воздействия солнечного света кабели надо защищать, поскольку ПВХ неустойчиво к влиянию ультрафиолета.
Широко известна марка гибкого круглого кабеля КГ. Его делают с медными жилами, резиновой изоляцией каждой жилы и общей. Первый слой изоляции может быть из ПЭТ (полиэтилен). Применяют для подключения переносных электрических установок, сварочных аппаратов, садовой и снегоуборочной техники и других мобильных электрических устройств.
К бронированному виду кабелей относится марка ВБбШв. Жилы могут быть как медными, так и алюминиевыми (в этом случае добавляется буква А). Диапазон сечения жил 1,5…240 мм кв. Применяется для прокладки под землей к зданиям и сооружениям, монтируется внутри помещений, разрешена прокладка в местах повышенной взрывоопасности.
Похожие темы:

electrosam.ru
Силовой кабель – это… Что такое Силовой кабель?
        электрический Кабель, предназначенный для передачи электроэнергии от места её производства (или преобразования) к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам. Термин «С. к.» в общепринятом смысле относят обычно к кабелям на напряжение до 35 кв, преимущественно с бумажной изоляцией, пропитанной вязким изоляционным составом. Для более высоких напряжений используют кабель с избыточным давлением масла (см. Маслонаполненный кабель).
         Наиболее массовое применение нашли С. к. на напряжение до 10 кв (рис.), содержащие три алюминиевые или (реже) медные токопроводящие жилы секторной формы сечением до 240 мм2. Основная изоляция такого С. к. — спирально наложенные на каждую жилу бумажные ленты, пропитанные вязким изоляционным составом (75—85% минерального масла и 15—25% канифоли). Толщина изоляции жилы (фазной изоляции) зависит от номинального напряжения кабеля и составляет от 0,75 мм при 1 кв до 2,75 мм при 10 кв. На скрученные вместе изолированные жилы накладывают т. н. поясную бумажную изоляцию, толщина которой примерно вдвое меньше толщины фазной. Поверх поясной изоляции методом прессования накладывают герметичную металлическую оболочку из свинца или алюминия (последний получает преимущественно распространение), а затем — защитный покров. С. к. на напряжение 20 и 35 кв имеют жилы круглой формы с фазной изоляцией толщиной до 9 мм; у каждой жилы — отдельная металлическая оболочка или экран из металлической фольги.
         В диапазоне рабочих температур от 50 до 80 °С вязкость масляно-канифольного состава снижается, поэтому на наклонных участках трассы прокладки С. к. из-за постепенного стекания жидкой изоляции верхние участки С. к. могут придти в негодность. В связи с этим строго ограничивается максимально допустимая разность высот между верхней и нижней точками трассы (от 5 до 25 м для кабелей с напряжением соответственно от 35 до 1 кв).
         Основные направления совершенствования С. к. — расширение выпуска кабелей с нестекающим пропиточным составом, позволяющим прокладывать трассы с крутонаклонными и вертикальными участками, а также переход от бумажной изоляции к полимерной (поливинилхлоридной, полиэтиленовой). Применение прогрессивных видов изоляции, помимо значительной экономии дефицитной бумаги, масел и канифоли, сокращает трудоёмкость и длительность технологических операций при производстве кабеля, уменьшает его массу, а также повышает допустимую рабочую температуру (С. к. с изоляцией из вулканизируемого полиэтилена даже при температурах до 150 °С в течение некоторого времени сохраняет высокую стойкость к деформациям, что очень важно при коротких замыканиях).
         Лит.: Привезенцев В. А., Ларина Э. Т., Силовые кабели и высоковольтные кабельные линии, М., 1970; Белоруссов Н. И., Электрические кабели и провода, М., 1971; Барнес С., Силовые кабели, пер. с англ., М., 1971.
         В. М. Третьяков.

        Трёхжильный силовой кабель на напряжение 6 кв: 1 — секторные многопроволочные алюминиевые жилы; 2 — фазная бумажная изоляция; 3 — поясная бумажная изоляция; 4 — алюминиевая оболочка; 5 — пластмассовая (поливинилхлоридная) защитная оболочка.
dic.academic.ru
Виды кабелей, проводов: их назначение
Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.
Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!
Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.
Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам. В этой статье будут рассмотрены основные типы и виды, технические параметры и другие характеристики электрических проводов и кабелей, которые применяются при выполнении работ по монтажу электропроводки и подключению к сетям электропередач частных домов, квартир, дач и других объектов недвижимости.
Внимание! Правильный выбор электрического кабеля или провода — это очень ответственное дело, от которого зависит безопасность вашей недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуем тщательно выбирать электротехническую продукцию, соответствующую требованиям ПЭУ (правилам устройства электроустановок).
Силовые кабели
Мощный кабель для силовых линий — это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:
одной или нескольких металлических жил, предназначенных для передачи тока;
изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
внешней оболочки, служащей для защиты всей конструкции кабеля в целом.
Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя разнообразные дополнительные элементы, такие как поясная внешняя изоляция, экранирующий слой, броню с подушкой под нее. Конструкция силового кабеля зависит от его назначения, сферы использования и условий эксплуатации. Все эти факторы отражены в цветовой маркировке и названии изделий.
Важно! При выборе силового кабеля необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.
Силовой кабель — особенности маркировки
Свойства и конструктивные особенности силовых кабелей, а также сферы применения определяются маркировкой кабельной продукции. На сегодняшний день существует два вида маркировки таких изделий: цветом или буквами. В Российской Федерации используется буквенная, где каждый символ и его расположение имеет определенное значение. Первый знак обозначает материал жилы и если это «А», то она изготовлена из алюминия, а если буква отсутствует, то из меди. В нижеприведенной таблице представлена очередность знаков маркировки, их буквенное обозначение и расшифровка.
Номер знака в маркировкесилового кабеля Назначение символа Расшифровка символа
1 Материал токоведущих жил А — алюминийЗнак отсутствует — медь
2 Материал изоляционного слоя В — поливинилхлоридЦ — пропитанная бумагаНР — негорючая резинаП — термопластичный полиэтилен
3 Тип внешней оболочки жил С — свинцовый сплавА — алюминиевый сплавО — отдельная оболочка для каждой жилыП — полиэтилен или полимерВ — поливинилхлорид
4 Броневая защита Б — две ленты из стали с покрытиемБн — то же с негорючим покрытиемБбГ — профилированная лента из сталиК — круглая оцинкованная проволокаП — то же с плоской проволокой
5 Экранировка Э — медная по изолированной жилеЭо — общий медный для трех жилг — набухающей в воде лентойга — полимерно-алюминиевой лентой
6 Дополнительные характеристики нг — не горитнг LS — не горит, низкое дымовыделениеГ — гибкий кабель
Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на силовом кабеле. Допустим, вы не видите обозначения брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и других видов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и самые популярные марки силовых кабелей, которые выпускает электротехническая промышленность.
Кабель ВВГ
Основное назначение силового кабеля ВВГ — это электрификация объектов с напряжением в сети до 1 тыс. вольт. Эта марка особенно популярна для выполнения внутреннего монтажа электропроводки. Если обратиться к маркировочной таблице, представленной выше, то ВВГ — это медный кабель с изоляцией жил поливинилхлоридом, и внешней изоляцией в виде кембрика из того же материала, а буква «Г» говорит о том, что он гибкий. Количество жил изделия может быть от двух единиц до пяти. Срок службы данной продукции может достигать свыше 30 лет.
Силовой кабель ВВГ выпускается в разных исполнениях: АВВГ — с токоведущими проводниками из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — изделие плоского вида и другие. Цвет внешней изоляции у большинства изделий черный, а для каждой жилы предусмотрена собственная цветовая гамма, соответствующая маркировке по стандарту: желтая с зеленой полосой для проводников РЕ, для жил N синяя или белая с синей полосой, а для фазовых жил абсолютно белая. Силовой кабель ВВГ почти полностью соответствует своему импортному аналогу, выпускаемому по зарубежному стандарту DIN, технические параметры которого представлены нижеследующем разделе.
Кабель NYM
Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.
В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ. Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.
Кабель СИП
Силовой кабель СИП — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Главной его особенность является то, что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности. Исходя из этих свойств, СИП великолепно подходит для монтажа ЛЭП на открытом пространстве и ответвлений от них при электрификации различных объектов как жилых, а также небольших промышленных и торговых. Этот тип кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые повсеместно использовались для прокладки воздушных линий электропередач в недалеком прошлом.
Кабель СИП выпускается только с жилами из чистого алюминия, которые не имеют дополнительного общего изолирующего слоя. Площадь сечения проводников изделия может быть от 16 до 150 кв. мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил. К примеру, СИП-1 — это трехжильный кабель, нулевой токоведущий проводник которого является одновременно несущим. В обозначенном номере изделия зашифрована вся информация о продукции. Силовой кабель СИП довольно специфичная кабельная продукция. При его монтаже необходимо использовать специальную арматуру: анкерные специализированные кронштейны, особые зажимы для соединения и так далее. Без этих дополнительных элементов невозможно выполнить монтажные работы.
Кабель ВББШв
Это изделие относится силовым кабелям с броней и токоведущими проводниками из меди, которые производятся как в монолитном, так и в многопроволочном исполнении. Конструкция кабеля может насчитывать от 1 до 6 токоведущих жил, каждая из которых заключена в собственную изоляцию из ПВХ, а сверху они закрыты общей оболочкой из того же материала. Площадь сечения проводников колеблется от 1.5 до 240 кв. мм. Главной особенностью ВББШв является наличие между внешней защитной оболочкой и токоведущими жилами слоя брони, изготовленной из двух стальных лент.
Этот кабель рассчитан на эксплуатацию в широком диапазоне температур от –50 до +50 °C при влажности окружающей среды до 98%. Изоляция изделия устойчива к воздействию влаги и агрессивных сред. Бронированный кабель ВББШв предназначен для монтажа электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках, для исключения негативного воздействия солнечных лучей. ВББШв может эксплуатироваться в сетях с максимальным напряжением переменного тока до 6 тыс. вольт.
Внимание! В верхней части статьи мы рассмотрели самые распространенные виды силовых кабелей, которые присутствуют на современном рынке. Кроме этой продукции, для полноценного монтажа электрических сетей необходимо использовать другой тип электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для монтажа электропроводки и других целей.
Виды электрических проводов и шнуров
Для многих потребителей термины кабель и провод являются синонимами, но это не совсем так. Кабель — это сложное электротехническое изделие, как правило, с несколькими слоями изоляции и отдельной оболочкой для токоведущих жил. Электрические провода и шнуры намного проще по своим конструктивным характеристикам. Чаще всего они имеют один слой изоляции, редко два, а иногда выпускаются и вовсе без изоляционного слоя. Назначение у этих двух видов продукции тоже разное. Кабель предназначен для передачи тока большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя они могут выдержать и более высокие значения.
Среди всего разнообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей: монтажа внутренних электрических сетей, подключения приборов и оборудования, заземления и во многих других случаях. Ниже мы рассмотрим конструктивные особенности и области применения этих самых востребованных на сегодняшний день марок электротехнической продукции.
Провод ПБПП
Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлена из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от –15 до +50 °C с напряжением в сети до 250 В. Электрический провод ПБПП (ПУНП) используется при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.
Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.
Важно! В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. Они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям. При покупке этой продукции будьте осторожны, так как достаточно часто встречается неправильная маркировка проводов этих марок!
Провод ППВ и АПВ
Провод ППВ — это плоское электротехническое изделие с монолитными жилами из меди в ПВХ изоляции с перемычками между проводниками. Количество токоведущих проводников два или три с площадью сечения от 0.75 до 6.0 кв. мм. Температурный диапазон эксплуатации изделия от –50 до +70 °C с напряжением в сети до 450 В и влажностью воздуха до 100%. Провод можно использовать в сетях освещения, а также в силовых линиях. Модификацией этого электротехнического изделия является провод электрический АППВ с жилами из алюминия.
АПВ — это самый востребованный алюминиевый провод с одной жилой в ПВХ изоляции круглой формы с площадью сечения от 2.5 до 16 кв. мм для монолитной жилы и от 25 до 95 кв. мм для многопроволочной. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим нагрузкам.
Провод ПВС
Шнур-провод ПВС — это самое востребованное электротехническое изделие, предназначенное для подключения к электрическим сетям осветительного оборудования, бытовой техники и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных проводников. Жилы изделия многопроволочные, что придает ему отличную гибкость. Они покрыты изоляционным слоем из ПВХ и помещены в литую оболочку из того же материала, который герметично заполняет внутренний объем между жилами.
Провод ПВС круглый с плотной текстурой. Площадь сечения проводников от 0.75 до 16 кв. мм. Напряжение в сети до 380 В, а температура эксплуатации от –20 до +40 °C. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих жил цветной. Благодаря исключительной гибкости, шнур ПВС имеет высокую стойкость к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВС У разработана для эксплуатации при низких температурах до –40 °C.
Рекомендация! Нормы ПЭУ не запрещают использование шнура ПВС для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то следует знать, что его нельзя использовать на открытом пространстве и, конечно, укладывать в землю.
Провод ШВВП
Шнур-провод ШВВП предназначен для подключения бытовой техники и приборов к электрической сети. Главная его функция — это шнур присоединения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из того же материала выполнен изоляционный слой каждой токоведущей жилы. Проводники тока многопроволочные, медные с площадью сечения от 0.5 до 0.75 кв. мм., их количество две или три. Изоляция шнура не имеет высокой прочности, поэтому при высоких нагрузках его лучше не применять. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил цветная. Температура эксплуатации от –25 до +70 °C.
Кроме подключения бытовых приборов небольшой мощности и изготовления простых удлинителей, шнур ШВВП часто используют в системах контроля и автоматизации для запитывания слаботочных цепей. Гибкость изделия очень важный параметр, который позволяет применять провод в разнообразных сферах. К тому же ШВВП устойчив к агрессивным средам и может выдерживать влажность воздуха до 98%, что делает его влагостойким.
Важно! Площадь сечения жил проводов для монтажа электропроводки и подключения бытовых приборов зависит от силы тока, протекающего через них при максимальной нагрузке. Эту величину необходимо рассчитать и выбрать проводник с ближайшим большим значением площади сечения.
Заключение
В этой статье мы рассмотрели основные виды кабелей и проводов для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции!
Видео по теме

profazu.ru
Силовые кабели
Силовой кабель — это несколько изолированных проводов в защитной герметичной оболочке, предназначенный для передачи и распределения электроэнергии трансформаторных подстанций к коммунальным и транспортным объектам, к промышленным предприятиям и т.п. Кабели по признакам материала проводящих жил передаваемой энергии или информации делят на две группы: – электрические кабели с металлическими жилами; – кабели с оптическими волокнами. Кабели с оптическими волокнами могут иметь и дополнительные металлические токопроводяшие жилы. Электрические кабели с металлическими жилами классифицируют по порядку передаваемой через кабели мощности, величине напряжения, типу изоляции, назначению и т. д. В соответствии с этим различают: силовые кабели низкого, среднего и высокого напряжения; силовые гибкие кабели; кабели управления; контрольные кабели; низковольтные провода и шнуры; кабели и провода связи; радиочастотные кабели; специальные кабели и др. Силовые кабели предназначены для передачи и распределения электрической энергии. По типу изоляции силовых кабелей различают: – силовые кабели с бумажной изоляцией, в том числе пропитанные и маслонаполненные; – силовые кабели с пластмассовой изоляцией; – силовые кабели с резиновой изоляцией. По величине линейного рабочего напряжения силовые кабели подразделяют на: кабели на напряжения 1—10 кВ, 20—35 кВ, 110—500 кВ. Приведенная классификация в известной мере условна, однако позволяет систематически представить сведения о части кабелей, насчитывающей более 1000 марок и конструкций. Силовые кабели состоят из одной, трех или четырех одно- или многопроволочных медных или алюминиевых жил, изолированных друг от друга и окружающей среды бумажно-пропитанной, резиновой или пластмассовой изоляцией, герметизированных свинцовыми, алюминиевыми, пластмассовыми или резиновыми оболочками и защищенных, как правило, броней из стальных лент или оцинкованной стальной проволоки, а также защитными антикоррозионными покровами. Изоляции жил кабелей изготавливаются из бумажных лент, пропитанных маслоканифольным составом, из поливинилхлоридного пластиката, полиэтилена, сшитого полиэтилена, резины. Диапазон переменного рабочего напряжения, на который изготавливаются силовые кабели, находится в пределах от 660 В до 500 кВ. Величина рабочего напряжения влияет на конструкцию кабелей. Буквенное обозначение определяет конструкцию кабелей, их брони, защитных оболочек и покровов. Кабели с алюминиевыми жилами обозначают буквой А. Наличие медных жил в маркировке кабеля не выделяется. Жилы силовых кабелей выполняются однопроволочными и многопроволочными. В маркировке кабелей с однопроволочной жилой добавляется обозначение «ож». Жилы изготовляют круглой формы для одножильных и трехжильных кабелей в отдельных металлических оболочках всех сечений и многожильных с поясной изоляцией сечением до 16 мм2 включительно. Жилы сечением 25 мм2 и более для многожильных кабелей с поясной изоляцией изготавливают сегментной или секторной формы. Алюминиевые жилы силовых кабелей сечением 6—240 мм2 и медные сечением 6—50 мм2 изготавливают сплошными однопроволочными.
Данные кабели предназначены на напряжение 1 кВ, 6 кВ и 10 кВ, применяются силовые кабели АСБ и его разновидности для передачи электрической энергии в электрических сетях переменного тока частотой 50 Гц. Кабель АСБ2л согласно своим техническим характеристикам рекомендуется прокладывать в грунте с высокой коррозионной активностью, в остальных случаях АСБ и кабель АСБл прокладывают в землю, в траншеях с низкой и средней коррозионной активностью, в условиях возможного нанесения механических повреждений. Силовой кабель АСБ сечением 3х240 (и с другими), могут также применяться в сетях постоянного тока, при условии, что напряжения в 2,5 раза больше номинального значения переменного напряжения. Условием прокладки является отсутствие блуждающих токов, кабели не должны подвергаться в процессе эксплуатации растягивающим нагрузкам. По своим характеристикам модуль силового элемента кабеля АСБ 3х240 (и с другими сечениями) помещен в оболочку из прессованной свинцовой трубки. Для защиты свинца от коррозии оболочка покрывается слоем из битума, крепированной бумаги и полиэтилентерефталатных волокон. Броня кабеля изготовлена из слоев стальных лент. Наружный слой кабеля сечением 3х240 из битума и стекловолокна
Провод СИП -1 и -2 предназначены для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальноенапряжение до 0.6/1 кВ включительно номинальной частотой 50 ГЦ;
studfiles.net
Силовой кабель – классификация, конструкция, особенности, обзор популярных марок
Под силовым кабелем понимается большая группа кабелей с различными конструктивными и электрическими характеристиками. Силовые кабели необходимы для передачи электроэнергии (3-х фазного тока)от источника до конечного потребителя. От подключаемого объекта и условий монтажа силового кабеля зависит выбор типа силового кабеля. К выбору силового кабеля нужно подходить очень тщательно. Обычно при строительстве тех или иных объектов составляется проект электрических сетей, в котором указываются требуемые характеристики кабеля исходя из количества подключаемых объектов, мощности, длины линии и множество других параметров в соответствии с которыми подбираются кабельные марки. В данной статье мы попробуем разобраться, какие силовые кабели бывают, охарактеризовать каждую группу силовых кабелей, в частности их применение, конструктивные особенности и наиболее популярные марки.
Силовые кабели. Классификация
Для удобства силовые кабели можно классифицировать по ряду признаков:
По напряжению:-силовые кабели на низкое напряжение: 0,66 кВ, 1кВ, 3кВ, 6кВ, 10 кВ, 20 кВ, 35 кВ;- силовые кабели на высокое напряжение: 110 кВ, 220 кВ, 330 кВ, 380 кВ, 500 кВ, 750 кВ и выше;
По материалу изоляции: – пластмассовая;-полиэтиленовая;- резиновая;-бумажная;
По материалу и форме токоведущих жил: – алюминиевые;-медные; -круглая, секторная или сегментная форма жил
Приведенная укрупненная классификация наиболее распространенная в кабельной среде. В соответствии с ней можно выделить следующие группы силовых кабелей:
– распространенный тип кабеля как в промышленности, так и в быту. ПВХ или поливинилхлорид представляет собой твердый полимер с невысокими электроизоляционными свойствами, однако с хорошей устойчивостью к воздействию кислот, щелочей, солей, влаге. Длительная рабочая температура силовых кабелей с ПВХ изоляцией может составлять +80-90 С. При более высоких температурах ПВХ начинает плавиться с выделением опасного хлороводорода.Также ПВХ ухудшает свои свойства на солнечном свете. Для снижения отрицательных свойств ПВХ в него добавляют специальные добавки, делая его негорючим, нетоксичным и более стойким к агреесивным воздействиям.Наиболее популярные марки силовых кабелей с ПВХ изоляцией (перечислим из медных): ВВГ, ВВГнг (кабель не распространяющий горение), NYM (зарубежный аналог отечественного ВВГз), ВВГ-ХЛ (морозостойкий кабель), ВВГЭ (с экраном для защиты от помех)
– популярный дешевый тип кабеля со своими недостатками и достоинствами.Бумажная изоляция представляет собой неоднородный диэлектрик, выполненный из нескольких слоев кабельной бумаги, пропитанной масляным составом различной вязкости – стекающим либо нестекающим. Преимуществом данного типа кабеля является его относительная дешевизна и возможность изготовления кабелей на высокие напряжения. Однако у кабелей с бумажной изоляцией есть существенные недостатки – гигроскопичность бумажной изоляции и ограничение монтажа на разноуровневых трассах. Для защиты от попадания влаги на изоляцию кабель заключают в металлическую оболочку, а при разности уровней участков более 25 метров используют кабели с нестекающими пропиточными составами на основе церезина.Наиболее популярные марки силовых кабелей с бумажной изоляцией: СБ,СГ,СБл,СКл,ЦСП
– тип, который используется там, где необходима повышенная стойкость кабеля к многократным изгибам. Резиновая изоляция представляет натуральный или синтетический каучука в сочетании с наполнителями, размягчителями и другими добавками. Резина практически не впитывает воду, однако она выдерживает меньшую рабочую температуру (до + 65 С), в следствии чего допустимая токовая нагрузка на кабель невысока. Резиновая изоляция достаточно быстро стареет под воздействием озона и солнечных лучей. Срок службы многих резиновых кабелей не превышает 4-10 лет.Наиболее популярные марки силовых кабелей с резиновой изоляцией: КГ, КПГ, РПШ, ВРГ
– стали одним из ведущих направлений в кабельной промышленности. Сшитый полиэтилен – это полиэтилен, обработанный на молекулярном уровне, благодаря чему электрические свойства материла улучшаются. Преимуществами кабелей с изоляцией из СПЭ – большая общая строительная длина и менший вес кабеля, большая пропускная способность, стойкость к влаге и другие. Однако на сегодняшний день при монтаже кабеля с изоляцией из СПЭ выявляются не совпадение заявленных показателей с результатами на практике, поэтому нужно внимательно выбирать производителя и тщательно проверять документацию на кабель.Наиболее популярные марки силовых кабелей с изоляцией из СПЭ: ПвВг, ПвПг, ПвБбШп, ПвПу2г
kabel-s.ru
Что такое силовой кабель
Под силовым кабелем принято понимать одно или несколько жильный провод, предназначенный для передачи электроэнергии тока промышленных частот от главного распределительного щита или вводно-распределительного устройства к конечным пользователям электроэнергии.Силовой кабель применяется для энергетического подключения передвижного оборудования и для постоянной прокладки для подключения стационарных потребителей.
Не зависимо от сферы применения и конструкции все виды силовой кабельной продукции имеют следующие обязательные элементы, составляющие их основу:
Жила, осуществляющая передачу тока;

Изоляция, обеспечивающая защитные функции для токопроводящей жилы;

Внешняя оболочка, служащая для обеспечения безопасности все конструкции.

Кроме основных элементов любого изделия конструкция может содержать поясную изоляцию, экран, броню, подушку под броню.
Конструктивная сложность и состав кабеля определяется в первую очередь его назначением и сферой и условиями эксплуатации и может быть определена по знаковой или цветовой маркировке, нанесенной на него.
В данном виде кабельной продукции используются два основных вида токопроводящих жил, которые изготавливаются ил меди или алюминия. Можно также различить изделия, работающие в сетях высокого и низкого напряжения. Первые предназначены для использования в сетях переменного и постоянного тока от 100 кВт и выше. Вторые могут быть задействованы для передачи переменного тока от 1 до 50 кВт и постоянного тока при условии обязательного заземления.
Типовое различие зависит также от материала изоляции, применяемого в изделии, которая может быть изготовлена из пропитанной бумаги, сшитого полиэтилена, полимеров, резины и т.д. На типовую принадлежность и основные свойства кабеля влияют также такие факторы, как количество жил, наличие и материал экрана, степень гибкости, величина поперечного сечения, наличие брони и подушки для нее.
Для определения свойств кабеля и возможной сферы его применения используют два вида маркировки. Цветовая маркировка может применяться каждой страной и производителем в соответствии со своей системой. Однако, большинство стран старается придерживаться общих принципов, которые были разработаны Международной Электротехнической комиссией и нашли свое воплощений в стандарте данной Комиссии МЭК 60445:2010.
В нашей стране принято знаковое нанесение маркировки, где каждый знак и место, которое он занимает, имеет свое значение. Материал жилы, обозначенный буквой А говорит о том, что она изготовлена из алюминия. Если нет ни какого символа, то это означает что жила медная. Данные символы стоят в самом начале применяемого кода.
Затем следуют знаки, указывающие на тип изоляции:
В – из поливинилхлорида

Ц – бумажная, пропитанная не стекающим составом

НР – резиновая, не поддерживающая горение

П – термопластичный полиэтилен, дополнительная буква С указывает, что данные материал самостоятельно затухающий, а символ В, что он вулканизированный

Тип оболочки указывается следующими символами:
С – свинцовая

А – алюминиевая (например, АА означает алюминиевую жилу в алюминиевой оболочке)

О – наличие оболочки у каждой жилы

П – полиэтиленовая или из сополимера полиэтилена

В – поливинилхлорид

Броневая защита обозначается и означает:
Б – броня, выполненная из двух стальных лент с защитным покровом от коррозии

Бн – то же, что и Б, но покрытие еще и не горючее

БбГ – броня, выполненная из профильной стальной ленты

К – из круглых, стальных, оцинкованных проволок с защитным покровом

П – то же, что и К, только проволока плоская.

Экранирование обозначается:
Э – медный по изолированной жиле

Эо – общий экран сердечника из меди для трехжильного кабеля

г – герметизация в продольном направлении набухающими в воде лентами

га – поперечная и продольная герметизация алюминиево полимерной лентой и водонабухающими лентами

Дополнительная информация и символы:
нг – не горючий

нг LS – не горючий, с низким дымовым и газовым выделением

Г – гибкий

serval.ru
Что такое силовой кабель? Устройство и типы силовых кабелей

Над вопросом, чем кабель отличается от провода, задумываешься только тогда, когда подсоединяешь любое устройство к сети 220 В. Обычно, под силовым кабелем подразумевают, одножильный или многожильный провод, предназначенный для передачи тока от распределительного щита до конечного пользователя. Такую технологию используют как для прокладки линий для постоянных потребителей, так и для подключения передвижных систем.
Что такое силовой кабель?
Строение и типы силовых кабелей
Классический силовой кабель состоит из следующих компонентов:
Жила из определенного металла, которая передает ток на расстояние.
Изоляционный материал – защищает жилу от внешних воздействий.
Оболочка – обеспечивает прочность всей конструкции. Она частично влияет на гибкость или жесткость, в зависимости от цели изделия.
На тип кабеля влияют также количество жил, гибкость, поперечное сечение, материал экрана, бронь и подушка под нее. Основные функции кабелей базируются на видах токопроводящих жил. Обычно для этой цели используют медные (до 100 кВт переменного и постоянного тока и выше) и алюминиевые (от 1 до 50 кВт переменного тока, при наличии заземления). В зависимости от использования (промышленного или бытового), используются те или иные типы изоляции. Они могут быть изготовлены из полиэтилена, резины, пропитанной бумаги и полимеров.
Для быстрого определения свойств кабеля была разработана специальная цветовая маркировка МЭК 60445:2010 (Международная Электротехническая Комиссия). В некоторых странах, до сих пор продолжают использовать буквенное обозначение. Так, первый знак обозначает материал жилы. При его отсутствии, по умолчанию, подразумевается медь. Следующий символ обозначает вид изоляции (например, «В» – поливинилхлорид). Последующей характеристикой является тип оболочки: «С» – свинцовая. Броня и экранирование также имеют свои специализированные обозначения.
Кроме вышеперечисленных компонентов, силовой кабель может содержать и дополнительные детали, такие как экран, броню, поясную изоляцию. Чем сложнее конструкция, тем больше элементов в ней присутствует.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.
podvi.ru
Что такое кабель силовой

Что такое силовой кабель
Под силовым кабелем принято понимать одно или несколько жильный провод, предназначенный для передачи электроэнергии тока промышленных частот от главного распределительного щита или вводно-распределительного устройства к конечным пользователям электроэнергии.Силовой кабель применяется для энергетического подключения передвижного оборудования и для постоянной прокладки для подключения стационарных потребителей.
Не зависимо от сферы применения и конструкции все виды силовой кабельной продукции имеют следующие обязательные элементы, составляющие их основу:
Жила, осуществляющая передачу тока;
Изоляция, обеспечивающая защитные функции для токопроводящей жилы;
Внешняя оболочка, служащая для обеспечения безопасности все конструкции.

Кроме основных элементов любого изделия конструкция может содержать поясную изоляцию, экран, броню, подушку под броню.
Конструктивная сложность и состав кабеля определяется в первую очередь его назначением и сферой и условиями эксплуатации и может быть определена по знаковой или цветовой маркировке, нанесенной на него.
Основные типы силового кабеля
В данном виде кабельной продукции используются два основных вида токопроводящих жил, которые изготавливаются ил меди или алюминия. Можно также различить изделия, работающие в сетях высокого и низкого напряжения. Первые предназначены для использования в сетях переменного и постоянного тока от 100 кВт и выше. Вторые могут быть задействованы для передачи переменного тока от 1 до 50 кВт и постоянного тока при условии обязательного заземления.
Типовое различие зависит также от материала изоляции, применяемого в изделии, которая может быть изготовлена из пропитанной бумаги, сшитого полиэтилена, полимеров, резины и т.д. На типовую принадлежность и основные свойства кабеля влияют также такие факторы, как количество жил, наличие и материал экрана, степень гибкости, величина поперечного сечения, наличие брони и подушки для нее.
Маркировка – как средство определения типа кабеля
Для определения свойств кабеля и возможной сферы его применения используют два вида маркировки. Цветовая маркировка может применяться каждой страной и производителем в соответствии со своей системой. Однако, большинство стран старается придерживаться общих принципов, которые были разработаны Международной Электротехнической комиссией и нашли свое воплощений в стандарте данной Комиссии МЭК 60445:2010.
В нашей стране принято знаковое нанесение маркировки, где каждый знак и место, которое он занимает, имеет свое значение. Материал жилы, обозначенный буквой А говорит о том, что она изготовлена из алюминия. Если нет ни какого символа, то это означает что жила медная. Данные символы стоят в самом начале применяемого кода.
Затем следуют знаки, указывающие на тип изоляции:
В – из поливинилхлорида
Ц – бумажная, пропитанная не стекающим составом
НР – резиновая, не поддерживающая горение
П – термопластичный полиэтилен, дополнительная буква С указывает, что данные материал самостоятельно затухающий, а символ В, что он вулканизированный
Тип оболочки указывается следующими символами:
С – свинцовая
А – алюминиевая (например, АА означает алюминиевую жилу в алюминиевой оболочке)
О – наличие оболочки у каждой жилы
П – полиэтиленовая или из сополимера полиэтилена
В – поливинилхлорид
Броневая защита обозначается и означает:
Б – броня, выполненная из двух стальных лент с защитным покровом от коррозии
Бн – то же, что и Б, но покрытие еще и не горючее
БбГ – броня, выполненная из профильной стальной ленты
К – из круглых, стальных, оцинкованных проволок с защитным покровом
П – то же, что и К, только проволока плоская.
Экранирование обозначается:
Э – медный по изолированной жиле
Эо – общий экран сердечника из меди для трехжильного кабеля
г – герметизация в продольном направлении набухающими в воде лентами
га – поперечная и продольная герметизация алюминиево полимерной лентой и водонабухающими лентами
Дополнительная информация и символы:
нг – не горючий
нг LS – не горючий, с низким дымовым и газовым выделением
Г – гибкий
serval.ru
Что такое силовой кабель?
Над вопросом, чем кабель отличается от провода, задумываешься только тогда, когда подсоединяешь любое устройство к сети 220 В. Обычно, под силовым кабелем подразумевают, одножильный или многожильный провод, предназначенный для передачи тока от распределительного щита до конечного пользователя. Такую технологию используют как для прокладки линий для постоянных потребителей, так и для подключения передвижных систем.
Что такое силовой кабель?
Строение и типы силовых кабелей
Классический силовой кабель состоит из следующих компонентов:
Жила из определенного металла, которая передает ток на расстояние.
Изоляционный материал – защищает жилу от внешних воздействий.
Оболочка – обеспечивает прочность всей конструкции. Она частично влияет на гибкость или жесткость, в зависимости от цели изделия.
На тип кабеля влияют также количество жил, гибкость, поперечное сечение, материал экрана, бронь и подушка под нее. Основные функции кабелей базируются на видах токопроводящих жил. Обычно для этой цели используют медные (до 100 кВт переменного и постоянного тока и выше) и алюминиевые (от 1 до 50 кВт переменного тока, при наличии заземления). В зависимости от использования (промышленного или бытового), используются те или иные типы изоляции. Они могут быть изготовлены из полиэтилена, резины, пропитанной бумаги и полимеров.
Для быстрого определения свойств кабеля была разработана специальная цветовая маркировка МЭК 60445:2010 (Международная Электротехническая Комиссия). В некоторых странах, до сих пор продолжают использовать буквенное обозначение. Так, первый знак обозначает материал жилы. При его отсутствии, по умолчанию, подразумевается медь. Следующий символ обозначает вид изоляции (например, «В» – поливинилхлорид). Последующей характеристикой является тип оболочки: «С» – свинцовая. Броня и экранирование также имеют свои специализированные обозначения.
Кроме вышеперечисленных компонентов, силовой кабель может содержать и дополнительные детали, такие как экран, броню, поясную изоляцию. Чем сложнее конструкция, тем больше элементов в ней присутствует.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.
podvi.ru
Силовой кабель – это… Что такое Силовой кабель?
        электрический Кабель, предназначенный для передачи электроэнергии от места её производства (или преобразования) к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам. Термин «С. к.» в общепринятом смысле относят обычно к кабелям на напряжение до 35 кв, преимущественно с бумажной изоляцией, пропитанной вязким изоляционным составом. Для более высоких напряжений используют кабель с избыточным давлением масла (см. Маслонаполненный кабель).
         Наиболее массовое применение нашли С. к. на напряжение до 10 кв (рис.), содержащие три алюминиевые или (реже) медные токопроводящие жилы секторной формы сечением до 240 мм2. Основная изоляция такого С. к. — спирально наложенные на каждую жилу бумажные ленты, пропитанные вязким изоляционным составом (75—85% минерального масла и 15—25% канифоли). Толщина изоляции жилы (фазной изоляции) зависит от номинального напряжения кабеля и составляет от 0,75 мм при 1 кв до 2,75 мм при 10 кв. На скрученные вместе изолированные жилы накладывают т. н. поясную бумажную изоляцию, толщина которой примерно вдвое меньше толщины фазной. Поверх поясной изоляции методом прессования накладывают герметичную металлическую оболочку из свинца или алюминия (последний получает преимущественно распространение), а затем — защитный покров. С. к. на напряжение 20 и 35 кв имеют жилы круглой формы с фазной изоляцией толщиной до 9 мм; у каждой жилы — отдельная металлическая оболочка или экран из металлической фольги.
         В диапазоне рабочих температур от 50 до 80 °С вязкость масляно-канифольного состава снижается, поэтому на наклонных участках трассы прокладки С. к. из-за постепенного стекания жидкой изоляции верхние участки С. к. могут придти в негодность. В связи с этим строго ограничивается максимально допустимая разность высот между верхней и нижней точками трассы (от 5 до 25 м для кабелей с напряжением соответственно от 35 до 1 кв).
         Основные направления совершенствования С. к. — расширение выпуска кабелей с нестекающим пропиточным составом, позволяющим прокладывать трассы с крутонаклонными и вертикальными участками, а также переход от бумажной изоляции к полимерной (поливинилхлоридной, полиэтиленовой). Применение прогрессивных видов изоляции, помимо значительной экономии дефицитной бумаги, масел и канифоли, сокращает трудоёмкость и длительность технологических операций при производстве кабеля, уменьшает его массу, а также повышает допустимую рабочую температуру (С. к. с изоляцией из вулканизируемого полиэтилена даже при температурах до 150 °С в течение некоторого времени сохраняет высокую стойкость к деформациям, что очень важно при коротких замыканиях).
         Лит.: Привезенцев В. А., Ларина Э. Т., Силовые кабели и высоковольтные кабельные линии, М., 1970; Белоруссов Н. И., Электрические кабели и провода, М., 1971; Барнес С., Силовые кабели, пер. с англ., М., 1971.
         В. М. Третьяков.

        Трёхжильный силовой кабель на напряжение 6 кв: 1 — секторные многопроволочные алюминиевые жилы; 2 — фазная бумажная изоляция; 3 — поясная бумажная изоляция; 4 — алюминиевая оболочка; 5 — пластмассовая (поливинилхлоридная) защитная оболочка.
dic.academic.ru
Силовой кабель что это такое
» Что
Конструкция силовых кабелей
Как устроены силовые кабели
Силовые кабели состоят из следующих основных элементов: токопроводящих жил, изоляции, оболочек и защитных покровов. Кроме основных элементов в конструкцию кабеля могут входить экраны, жилы защитного заземления и заполнители.
Силовые кабели различают. по роду металла токопроводящих жил – кабели с алюминиевыми и медными жилами, по роду материалов, которыми изолируются токоведущие жилы, кабели с бумажной, с пластмассовой и резиновой изоляцией, по роду защиты изоляции жил кабелей от влияния внешней среды – кабели в металлической, пластмассовой и резиновой оболочке, по способу защиты от механических повреждений – бронированные и небронированные, по количеству жил – одно-, двух-, трех-, четырех-и пятижильные.
Каждая конструкция кабелей имеет свои обозначение и марку. Марка кабеля составляется из начальных букв слов, описывающих конструкцию кабеля.
Рис. 1. Сечения силовых кабелей: а – двухжильные кабели с круглыми и сегментными жилами, б – трехжильные кабели с поясной изоляцией и отдельными оболочками, в – четырехжильчые кабели с нулевой жилой круглой, секторной и треугольной формы, 1 – токопроводящая жила, 2 – нулевая жила, 3 – изоляция жилы, 4 – экран на токопроводящей жиле, 5 – поясная изоляция, 6 – заполнитель, 7 – экран на изоляции жилы, 8 – оболочка, 9 – бронепокров, 10 – наружный защитный покров
Элементы конструкции силовых кабелей и их назначение.
Токопроводящие жилы являются проводниками электрического тока. Силовые кабели имеют основные и нулевые жилы. Основные жилы используются для передачи электрической энергии, а нулевые – для прохождения разности токов фаз при и неравномерной нагрузке.
Токопроводящие жилы силовых кабелей изготовляют из алюминия и меди однопроволочными и многопроволочными. По форме жилы выполняют круглыми, секторными или сегментными (см. рис. 1).
Алюминиевые жилы кабелей до 35 мм2 включительно изготовляют однопроволочными, 50-240 мм2 – однопроволочными или многопроволочными, 300-800 мм2 – многопроволочными.
Медные жилы до 16 мм2 включительно изготовляют однопроволочными, 25 – 95 мм2 – однопроволочными или многопроволочными, 120 – 800 мм2 – многопроволочными.
Нулевая жила или жила защитного заземления, как правило, имеет сечение, уменьшенное по сравнению с основными жилами. Она бывает круглой, секторной или треугольной формы и располагается в центре кабеля или между его основными жилами (см. рис. 1).
Жила защитного заземления используется для соединения не находящихся под напряжением металлических частей электроустановки с контуром защитного заземления.
Изоляция обеспечивает необходимую электрическую прочность токопроводящих жил по отношению друг к другу и к заземленной оболочке (земле). Применяется бумажная, резиновая и пластмассовая (поливинилхлоридная и полиэтиленовая) изоляция.
Изоляция, наложенная на жилу кабеля, называется изоляцией жилы. а наложенная поверх изолированных скрученных или параллельно уложенных жил многожильного кабеля, называется поясной изоляцией.
Бумажная изоляция кабелей пропитывается вязкими пропиточными составами (маслоканифольными или электроизоляционными синтетическими).
Недостатком кабелей с вязким пропиточным составом является крайне ограниченная возможность прокладки их по наклонным трассам, а именно – разность высот между концевыми их заделками не должна превышать: для кабелей с вязкой пропиткой до 3 кВ бронированных и небронированных в алюминиевой оболочке – 25 м, небронированных в свинцовой оболочке – 20 м, бронированных в свинцовой оболочке – 25 м, для кабелей с вязкой пропиткой 6 кВ бронированных и небронированных в свинцовой оболочке – 15 м, в алюминиевой – 20 м, для кабелей с вязкой пропиткой 10 кВ бронированных и небронированных в свинцовой и алюминиевой оболочке – 15 м.
Кабели с вязким пропиточным составом, свободная часть которого удалена, называют кабелями с обедненно-пропитанной изоляцией. Их применяют при прокладке на вертикальных и наклонных трассах без ограничения разности уровней, если это небронированные и бронированные кабели в алюминиевой оболочке на напряжение до 3 кВ, и с разностью уровней до 100 м – для любых других кабелей с обедненно-пропитанной изоляцией.
Для прокладки по вертикальным и крутонаклонным трассам без ограничения разности уровней изготовляют кабели с бумажной изоляцией, пропитанной особым составом на основе церезина или полиизобутилена. Этот состав имеет повышенную вязкость, вследствие чего при нагреве кабеля, проложенного вертикально или по крутонаклонной трассе, он не стекает вниз. Поэтому кабели с такой изоляцией можно прокладывать на любую высоту, так же как и кабели с пластмассовой и резиновой изоляцией.
Резиновая изоляция выполняется из сплошного слоя резины или из резиновых лент с последующей вулканизацией. Силовые кабели с резиновой изоляцией применяют в сетях переменного тока до 1 кВ и постоянного тока до 10 кВ.
Силовые кабели с пластмассовой изоляцией имеют изоляцию из поливинилхлоридного пластиката в виде сплошного слоя или из композиций полиэтилена. Также используются кабели с изоляцией из самозатухающего (не поддерживающего горения) и вулканизированного полиэтилена.
Экраны применяют для защиты внешних цепей от влияния электромагнитных полей токов, проходящих по кабелю, и для обеспечения симметрии электрического поля вокруг жил кабеля. Экраны выполняют из полупроводящей бумаги и алюминиевой или медной фольги.
Заполнители необходимы для устранения свободных промежутков между конструктивными элементами кабеля с целью герметизации, придания необходимой формы и механической устойчивости конструкции кабеля. В качестве заполнителей применяют жгуты из бумажных лент или кабельной пряжи, нити из пластмассы или резины.
Оболочки силовых кабелей. Алюминиевая, свинцовая, стальная гофрированная, пластмассовая и резиновая негорючая (найритовая) оболочки кабеля предохраняют внутренние элементы кабеля от разрушения влагой кислотами, газами и т. п.
Алюминиевую оболочку силовых кабелей на напряжение до 1 кВ допускается использовать в качестве четвертой (нулевой) жилы в четырехпроводных сетях переменного тока с глухозаземленной нейтралью за исключением установок со взрывоопасной средой и установок, в которых ток в нулевом проводе при нормальных условиях составляет более 75 % тока в фазной жиле.
Защитные покровы силовых кабелей. Так как оболочки кабелей могут повреждаться и даже разрушаться от химических и механических воздействий, их покрывают защитными покровами.
Защитные покровы предохраняют оболочки кабеля от внешних воздействий (коррозии, механических повреждений). К ним относятся подушка, бронепокров и наружный покров. В зависимости от конструкции кабеля применяют один, два или три защитных покрова.
Подушка накладывается на экран или оболочку для их защиты от коррозии и повреждения лентами или проволоками брони. Подушка выполняется из слоев пропитанной кабельной пряжи, поливинилхлоридных, полиамидных и других равноценных лент, крепированной бумаги, битумного состава или битума.
Для защиты от механических повреждений оболочки кабелей обматывают в зависимости от условий эксплуатации стальной ленточной или проволочной броней. Проволочную броню выполняют из круглых или плоских проволок.
Броня из плоских стальных лент защищает кабели только от механических повреждений. Броня из стальных проволок помимо этого воспринимает также и растягивающие усилия. Эти усилия возникают в кабелях при вертикальной прокладке кабелей на большую высоту или по крутонаклонным трассам.
Для предохранения брони кабелей от коррозии ее покрывают наружным покровом, выполненным из слоя кабельной или стеклянной пряжи, пропитанной битумным составом, а в некоторых конструкциях поверх слоев пряжи и битума накладывают выпрессованный поливинилхлоридный или полиэтиленовый шланг.
В шахтах, взрывоопасных и пожароопасных помещениях не допускается применять бронированные кабели обычной конструкции из-за наличия между оболочкой и броней кабеля «подушки» с содержанием горючего битума. В этих случаях должны применяться кабели с негорючей «подушкой» и наружный покров, изготовленный на основе стеклянной пряжи из штапельного стекловолокна.
Наш сайт в Facebook:
Силовые кабели. Виды силовых кабелей.
Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.
ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты (рис. 1).
Рис. 1. Кабель ВВГ
Используется для передачи и распределения электрического тока, рабочее напряжение — 660-1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм2. В бытовых условиях используется кабель сечением 1,5-6 мм2, при строительстве частного дома — кабель сечением до 16 мм2. Жилы могут быть как одно-, так и многопроволочными (рис. 2). Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм2.
Рис. 2. Кабель ВВГ в разрезе
Кабель ВВГ применяется при широком диапазоне температур: от -50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. В случае с плоским кабелем или проводом считается ширина плоскости.
Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто- зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.
Разновидности ВВГ:
АВВГ — те же характеристики, только вместо медной жилы используется алюминиевая (рис. 3)
Рис. 3. Кабель АВВГ
ВВГнг — кембрик с повышенной негорючестью (рис. 4)
Рис. 4. Кабель ВВГнг LS
ВВГп — наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское
ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.
Силовой кабель NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные (рис 5).
Рис. 5. Кабель NYM: 1 — медная жила 2 — оболочка ПВХ 3 — продольная негорючая герметизация 4 — изоляция ПВХ
Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от -40 до +70 °C.
Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По срав-нению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.
Кабель КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В (рис. 6).
Рис. 6. Кабель КГ
Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от -60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д.
Есть разновидность КГнг с негорючей изоляцией.
КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.
Кабель ВББШв — бронированный силовой кабель с медными жилами (рис. 7).
Рис. 7. Кабель ВББШв
Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм2 до 240 мм2. Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.
ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от -50 до +50 °C. Влаго- устойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба – не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.
Модификации:
АВББШв — кабель с алюминиевой жилой
ВББШвнг — негорючий кабель
ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.
Источники: http://electricalschool.info/main/elsnabg/662-konstrukcija-silovykh-kabelejj.html, http://www.eti.su/articles/kabel-i-provod/kabel-i-provod_340.html
Комментариев пока нет!
Поделитесь своим мнением
restart24.ru
Силовые кабели
Силовой кабель предназначен для передачи электротока от трансформаторной подстанции к потребителю и для распределения его между потребителями. Техническая характеристика кабеля и его устройство зависит от напряжения передаваемого тока и способа его прокладки, применяется в злектросетях с напряжением 1…750 кВ при частоте 50Гц.
Любой кабель имеет: токопроводящую жилу (их может быть от 1 до 5), изоляцию и специальную оболочку. Токопроводящие жилы называются основными, они могут быть медными (ВВГ) и алюминиевыми (АВВГ), могут быть цельными или скрученными из множества тонких проволок. Также у провода имеется и нулевая жила.
Изоляция делается из ПВХ, резины, специального полиэтилена и других изолирующих материалов. Дополнительно он снабжается экраном, защищающим его от разрушительных действий электромагнитных полей, через которые он проходит.
Если кабель силовой медный (ВВГ) имеет несколько проводящих жил, то каждая заключается в собственную оболочку, а затем все жилы входят в еще одну внешнюю изоляцию, которая дает защиту от внешней среды.
Каждый внутренний провод имеет свой цвет. Например, нулевая жила – голубой окраски, заземление – зелено-желтой. Если жил несколько – они могут быть разной формы. В медном силовом кабеле, в котором 4 или 5 проводящих жил, которые имеют или круглую, или секторную форму, при этом нулевая жила тоньше остальных.
Например, силовой кабель ВВГнг обладает минимальной горючестью, на это указывают буквы в маркировке. Его оболочка изготовлена из ПВХ, которая пропитана специальным составом предотвращающим горение. Кабель с пометкой LS – говорит о пониженном выделении газа и дыма.
При прокладке под землей используется кабель с дополнительной бронированной защитой, в маркировке которого присутствует буква Б или БбШ. Бронированный слой представляет собой стальную ленту и защитную оболочку из термоустойчивого пластика. Эти силовые кабеля состоят из 2, 3, 4 алюминиевых или медных жил, которые одинакового или разного сечения.
В пожароопасных зонах для укладки под землей используются кабели с буквами СБ и ЦСБ, защищенные свинцовой оболочкой и покрытые бумажной изоляцией, пропитанной специальным составом.
Силовой кабель, цена которого зависит от его конструкции и предназначения, изготавливается высокого качества, так как от него зависит бесперебойная подача электроэнергии и безопасность жизни людей.
Цены на кабель
Используется при неподвижной прокладке в земле, степень коррозийной активности грунта или вод значения не имеет
[Подробнее…]

Цены на кабель
Применяется на побережьях морей или соленых озер, в районах засолоненных песков или в промышленных районах.
[Подробнее…]

▷ Кабели питания
Что такое кабель питания
Силовые кабели широко используются в системах распределения электроэнергии. Силовой кабель – это, по сути, токопроводящий проводник, который заключен в систему изоляции, защитные покрытия и другие специальные элементы по желанию.
Проводники внутри скручены, а кабель можно наматывать или сгибать в соответствии с требованиями.
Приложения
Кабели питания
используются для широкого спектра применений в системе распределения электроэнергии, например:
Соединение трансформатора с распределительным устройством
Соединение между КРУ и отдельной нагрузкой
Соединение между генератором и трансформатором
Подземные кабели для инженерных распределительных сетей в городах
Кабели подводные для передачи данных
Кабели на судах, ветряных мельницах, зданиях
Поддерживаемые диапазоны напряжения
Силовые кабели в основном используются для:
Низкое напряжение (НН) <1 кВ
Среднее напряжение (MV)> 1 кВ и <33 кВ
Однако силовые кабели иногда также используются для сверхвысокого напряжения (СВН) до 400 кВ.
Факторы, определяющие типы кабелей
На рынке доступно несколько различных типов / конфигураций силовых кабелей.
Каждый отдельный тип определяется в основном на основе следующих основных факторов:
Тип проводника: медь или алюминий
Конфигурация проводника: жилы проводов и № проводов (жил) одножильный, двух / трех / четырехжильный
Тип изоляции
Используемый защитный материал
Прочие специальные материалы: например, наполнители, сетки, материалы специального назначения
Изоляционный материал в силовых кабелях

Изоляционный материал, используемый в силовых кабелях, за последние годы претерпел изменения.В ранние периоды до 1970-х годов кабели имели бумажную изоляцию.
Однако с ростом технологических достижений в материаловедении были обнаружены улучшенные синтетические изоляционные материалы на основе термопластов, термореактивных материалов и фторуглеродов. Эти материалы сейчас широко используются при строительстве силового кабеля.
Ниже приводится список обычно используемых синтетических составов, используемых в качестве изоляционного материала:
EPR: этиленпропиленовый каучук
HEPR: Твердый этиленпропиленовый каучук
ПВХ: поливинилхлорид
PE: Полиэтилен – не так часто используется из-за его частоты отказов и короткого срока службы
ПТФЭ: Поли Тетра Фторэтилен
XLPE: полиэтилен с поперечными связями (наиболее часто используется в кабелях питания низкого и среднего напряжения)
Конструкция типового силового кабеля
На рисунке ниже показан пример одножильного силового кабеля с изоляцией из сшитого полиэтилена.

Как видно, по центру у него многожильный провод. Он окружен полупроводящим материалом для постепенного уменьшения поверхностной ионизации.
Наружное изоляционное покрытие изготовлено из подходящего изоляционного материала (сшитый полиэтилен или полиэтилен). Он помогает выдерживать напряжение между фазой и землей при прокладке кабеля под землей. В случае трехжильной системы три жилы отделены друг от друга и помещены в общую систему изоляции кабеля. Наружный экран (обычно состоящий из тонкой медной пленки) предназначен для уменьшения напряжения, которое может вызвать повреждение изоляции.
Внешний защитный экран из брони (из нескольких металлических проволок) предназначен для защиты внутреннего блока от любого типа механического износа / повреждения. Наружное покрытие выполнено из ПВХ-оболочки, которая обеспечивает защиту всей кабельной сборки от погодных условий, таких как солнечный свет, дождь и т. Д.
Заключение
Как видно, силовой кабель представляет собой сложную сборку, которая сконструирована из нескольких различных материалов, объединенных вместе, чтобы обеспечить идеальную работу кабеля.
Каждый слой материала, используемого в кабеле, имеет определенное назначение в конструкции, т.е. обеспечивает нужный уровень проводимости по току, нужное количество изоляции, необходимый уровень защиты от механических, термических и внешних условий.
Выбор конкретного типа кабеля зависит от каждой отдельной области применения и требует соответствующего выбора.
«Простой» шнур питания – журнал соответствия
Анатомия обычного шнура питания и связанные с ним нормативные вопросы
Шнур питания является важным элементом всего электрического оборудования, подключенного через шнур; он обеспечивает соединение между оборудованием и электросетью.Шнур питания может быть подключен к оборудованию жестко или съемным. Жесткий (несъемный) шнур питания состоит из вилки, шнура и устройства для снятия натяжения, чтобы прикрепить шнур к корпусу оборудования. Съемный шнур питания, также известный как комплект шнура питания, состоит из вилки, шнура и разъема или розетки. Хотя это может показаться простым компонентом, когда дело доходит до разрешений регулирующих органов, он может стать чрезвычайно сложным компонентом.
В этой статье рассматриваются некоторые аспекты кабелей питания, предназначенных для использования в оборудовании информационных технологий (ITE) и в потребительских товарах.Другие типы шнуров питания, например, для использования вне помещений или в опасных зонах, являются темой для отдельной статьи.
Шнуры питания обычно имеют два или три провода. Это провода «линия», «нейтраль» и «земля». В стандарте IEC 60446 Международной электротехнической комиссии используются следующие цветовые коды:
В Северной Америке линейный провод имеет черный цвет, в то время как в остальном мире он коричневый или серый;
В Северной Америке нейтральный провод белый, в то время как в других местах он синий; и
В Северной Америке заземляющий провод обычно зеленого цвета, в то время как во всем остальном мире он зеленый с желтыми полосами.
Очень важно убедиться, что электрические характеристики шнура питания, поставляемого с продуктом, выше, чем у продукта, на который подается питание. Большинство стандартов на продукцию требуют, чтобы вилка имела номинальный ток не менее 125 процентов от номинального тока оборудования. Шнур питания с недостаточным номиналом может привести к его перегреву и, возможно, вызвать электрический пожар. Шнуры питания, предназначенные для использования с оборудованием ITE в Северной Америке, рассчитаны на 125 В переменного тока / 10 А, но также доступны и другие более высокие номиналы.
Несъемные шнуры питания
Несъемный шнур питания жестко закреплен на корпусе оборудования, и, как правило, его не следует вынимать из корпуса оборудования. Шнур питания состоит из вилки, шнура и разъема для снятия натяжения, которым шнур крепится к устройству.
Обычным способом прикрепления оголенного конца несъемного шнура питания (см. Рисунок 1) является наконечник / кольцевой зажим. Один конец клеммы состоит из металлического кольца или «петли», которое скользит и прикрепляется к клемме питания или винту.Другой конец наконечника / кольцевой клеммы обычно обжимается на зачищенном проводе шнура питания. К одному проводу шнура питания прикрепляется один зажим с кольцевым наконечником. Важно помнить, что при использовании клеммы этой формы обжимной инструмент должен быть одобрен для клеммы, для которой он используется. Хорошей инженерной практикой является двойная обжимка клемм с наконечниками / кольцами.
Рисунок 1: NEMA 5-15P до конца зачистки
Производители крупногабаритного оборудования, в котором используются несъемные шнуры питания, иногда отправляют свои шнуры питания в разобранном виде.Это связано с тем, что шнуры блока питания обычно очень большие и очень длинные, и они могут быть повреждены во время транспортировки. В таких случаях признанные на национальном уровне испытательные лаборатории США (NRTL) допускают это при соблюдении определенных условий. Эти условия включают:
Обоснование необходимости демонтажа шнура питания;
Монтаж оборудования в разобранном виде должен производиться квалифицированным обслуживающим персоналом;
Должны быть предоставлены подробные инструкции по сборке, в которых рассматриваются все аспекты повторной сборки, включая подключение основных клемм заземления;
Инструкции, которые гласят, что нельзя использовать никакой другой шнур, кроме поставляемого с продуктом; и
Предоставляются подходящие средства крепления шнура питания к корпусу, например, втулка для снятия натяжения.
Гибкие шнуры нельзя использовать для оборудования, которое требует, чтобы шнур был жестко подключен к устройству. Стационарное оборудование с гибким шнуром и вилкой должно быть спроектировано так, чтобы шнур можно было отсоединять для ремонта и технического обслуживания в соответствии с разделами 400.7 и 400.8 Национального электротехнического кодекса.
Набор съемных шнуров
Комплект съемных шнуров, иногда называемых линейным шнуром, сетевым шнуром или силовым кабелем, состоит из гибкого шнура с электрическими разъемами на обоих концах, одного штыревого и одного гнездового.Мужской конец комплекта шнура присоединяется к формованной электрической вилке, в то время как охватывающий конец обычно состоит из литой электрической розетки. Формованная розетка предназначена для предотвращения возможности наличия открытого штыря или штифта под напряжением, которые могут вызвать поражение электрическим током. Штекерная вилка подключается к розетке или розетке источника электричества, а розетка – к части оборудования. Некоторые комплекты шнуров включают в себя другие компоненты, такие как предохранитель максимальной токовой защиты. Пример такого набора шнуров используется в Соединенном Королевстве.
Рисунок 2: NEMA 5-15P согласно IEC 60320-C13
Существуют разные требования к шнурам питания, если шнур упакован в одну коробку с конечным продуктом, и когда он поставляется отдельно в качестве детали для ремонта или замены. Некоторые страны хотят, чтобы в комплект оборудования входил только шнур, подходящий для их страны, и никакие дополнительные шнуры питания, подходящие для использования в других странах. В некоторых странах поставщику разрешается включать только инструкции по выбору подходящего шнура питания, а не самого шнура, в других – нет.
В последние десятилетия на кабели питания все чаще воздействуют экологические требования, например, содержащиеся в правилах Европейского Союза RoHS (Ограничение использования опасных веществ) или REACH (Регистрация, оценка, авторизация и ограничение использования химических веществ). В производстве большинства шнуров питания используется поливинилхлорид (ПВХ) в той или иной форме, и растет озабоченность по поводу воздействия на окружающую среду и здоровье, вызванного производством и использованием материалов из ПВХ.Растущие во всем мире экологические нормы серьезно повлияли на его использование и экспортные возможности. Поэтому при покупке шнуров питания важно запрашивать у поставщика декларации RoHS и REACH или подтверждение соответствия.
Заглушки
В каждой стране используются разные типы вилок. Сегодня используются 15 типов электрических розеток, каждому из которых была присвоена буква Управления международной торговли Министерства торговли США (ITA), начинающаяся с буквы «A» и проходящая через алфавит.МЭК объединила эти разъемы в исчерпывающую таблицу, известную как «Мировые типы вилок». В таблице приведены категории различных вилок по странам и регионам, в которых они используются. Они начинаются с типа A, который представляет собой 2-контактный штекер для Северной Америки, и заканчиваются типом O, который представляет собой 3-контактный штекер, предназначенный для нас в Таиланде. Все типы вилок, кроме двух, представляют собой 3-контактные вилки, при этом третий контакт, обычно центральный контакт, является контактом заземления. Вилки типа A, обычно используемые в Северной Америке, и вилки типа C, обычно используемые в Европе, Южной Америке и некоторых частях Азии, представляют собой двухконтактные незаземленные вилки.
Интересной разновидностью заземленной вилки является вилка типа E, обычно используемая во Франции, Бельгии, Польше, Словакии, Чешской Республике и некоторых африканских странах. Он имеет два штыревых трубчатых контакта (горячий и нейтральный), в то время как заземляющая часть вилки является гнездовой розеткой, которая принимает штырь заземления, который постоянно прикреплен к гнездовой розетке.
Когда дело доходит до вилок, есть два важных момента. Первое, что нужно учитывать – это контакт заземления.В зависимости от типа вилки и ее предполагаемого использования может использоваться третий контакт или «контакт заземления». Этот третий контакт обеспечивает соединение с землей, которое защищает пользователя и продукт от нарушения изоляции подключенного устройства. Например, при использовании шнуров питания медицинского назначения необходимо надежное заземление для защиты пациента и медицинского персонала. Как правило, оборудование с двойной изоляцией, такое как сотовые телефоны, электробритвы и некоторые бытовые приборы (крупная бытовая техника), может не требовать заземляющего контакта; следовательно, они используют 2-контактный штекер.
Второе соображение – это поляризация вилки. Это варьируется от страны к стране и зависит от их электропроводки. Чтобы сохранить правильную поляризацию между вилкой и розеткой, обычно один из контактов вилки больше или шире, чем другой. Например, в Северной Америке нейтральный штифт больше по размеру, что означает, что вилку можно вставить только в большее отверстие розетки. Это гарантирует правильное соединение токоведущего провода и токоведущего полюса.
В Северной Америке наиболее распространенным типом является семейство вилок и розеток NEMA 5. Вилка NEMA 5, номинальный ток которой не превышает 20 ампер, обычно имеет вилку с двумя плоскими контактами. Для более высокого номинального тока шнур питания с вилкой NEMA L14-30P и розеткой NEMA L6-30R рассчитан на 30 ампер.
Другой тип вилки – это вилка больничного класса, которая является частью «шнура питания больничного класса». Именно вилка делает шнур больничным, и никак иначе.Шнур питания больничного класса оценивается по более высоким стандартам качества, чем шнуры питания не медицинского назначения. Шнуры питания, используемые с медицинским оборудованием в Северной Америке, должны быть больничными.
Диаметр пробки для больниц должен соответствовать стандартам NEMA WD-6 и UL 817. Лезвия должны быть сплошными, а не гнутыми из латуни, лезвия обычно никелированы, а вилка включает в себя внутреннее устройство для удержания кабеля или разгрузку от натяжения, чтобы предотвратить любую нагрузку на внутренние соединения вилки.Цвета вилок медицинского назначения или оболочки кабеля производятся по желанию производителя. Хотя многие больницы предпочитают, чтобы вилка была прозрачной, чтобы внутренние соединения можно было проверить визуально, стандарты UL (Underwriters Laboratories) и CSA (Канадская ассоциация стандартов) не требуют прозрачных заглушек и не предусматривают каких-либо ограничений по цвету. Чаще всего комплекты шнуров имеют сплошные серые или иногда голубые вилки.
Шнуры питания и комплекты шнуров для медицинских учреждений должны иметь «зеленую точку», означающую, что они были разработаны и протестированы на надежность заземления, целостность сборки, прочность и долговечность.На них распространяются особые требования, содержащиеся в следующих стандартах:
Стандарты медицинского оборудования: UL 60601-1 и CAN / CSA C22.2 № 21;
Стандарты шнуров питания: UL 817 и CAN / CSA C22.2 № 21;
Стандарты соединительных вилок и розеток: UL 498 и CAN / CSA C22.2 № 42.
Трос
Размер жилы шнура указан в AWG (американский калибр проволоки) или ² мм. AWG преимущественно используется в Северной Америке, а мм ² используется во всем остальном мире.
Северная Америка использует собственную уникальную номенклатуру для определения типа шнура. Примеры некоторых из наиболее часто используемых кабелей в Северной Америке: SVT, SJT, SJTW, ST, SPT-1 и SOW. Каждая из букв, используемых в обозначении кабеля, обозначает его назначение.
Номенклатура кабеля:
S = Уровень обслуживания (обычно до 600 В)
J = младший сервис (обычно до 300 В)
V = шнур для пылесоса
P = параллельный шнур
E = термопластичный эластомер
O = Маслостойкость
T = термопласт
W = атмосферостойкий
H = кабель нагревателя
VW-1 = огнестойкий
FT2 = огнестойкий
В Северной Америке все гибкие шнуры питания проходят испытания на соответствие стандарту UL 62 / CSA C22-2 № 49-14.В Европе гибкие шнуры оцениваются в соответствии со стандартом EN 60779. Между североамериканскими и европейскими стандартами существуют значительные различия, особенно в требованиях к конструкции кабеля.
Рисунок 3: Маркировка «Зеленая точка»
Кабели, используемые в Европе, должны иметь согласованное одобрение и иметь знак «◄HAR►». Как правило, эти кабели сертифицированы по европейскому стандарту EN 50525. Примером европейской согласованной маркировки является «H03VV-F», что означает, что кабель согласован, 300 В / 300 В, с ПВХ-изоляцией, тонкая проволока (гибкий).
Маркировка
Как правило, каждая страна предъявляет свои собственные требования к утверждению или сертификации. В Северной Америке органом, отвечающим за разработку стандартов для шнуров питания, является Национальная ассоциация производителей электрического оборудования (NEMA), а агентствами, которые тестируют и сертифицируют шнуры питания, являются NRTL, такие как UL или CSA. Шнуры питания для Северной Америки, которые обычно используются для ITE, обычно имеют один из сертификационных знаков NRTL, таких как UL или c-UL.
В большинстве стран используется IEC 60320, который является международным стандартом для оценки и сертификации компонентов шнуров питания. В США стандартом для оценки шнуров питания является UL 817.
Маркировка, необходимая для каждой страны, будет отличаться для этикеток агентства, сертификатов соответствия, писем об одобрении, сертификатов одобрения или регистрации. Эти требования к маркировке могут быть и часто различны для вилки, шнура и разъема. Что касается маркировки, то шнуры питания, используемые в Северной Америке, должны иметь как минимум следующую информацию:
Заглушка
Название или торговая марка производителя
Типовой номер
Электрические характеристики
Номер файла NRTL
Шнур
Название или торговая марка производителя
Тип кабеля (например: СВТ)
Номинальное напряжение и температура
Номер файла NRTL.
Количество жил и калибр провода.
Розетка
Название или торговая марка производителя
Типовой номер
Электрические характеристики
Номер файла NRTL
Требования к сертификации различаются от страны к стране и от одного региона мира к другому. В качестве примера в следующем списке показаны требования, взятые из одной страны, выбранной с разных континентов:
В Великобритании вилка должна быть сертифицирована по BS 1363-1, а конец розетки должен быть сертифицирован по EN 60320.Наконец, веревка должна быть согласована с кабелем, сертифицирована по IEC 60227 и иметь соответствующие сертификационные знаки.
В Австралии вилка должна быть сертифицирована по AS / NZS 3112, в то время как розетка / соединитель должны быть сертифицированы по AS / NZS 60320-1, а кабель – по AS / NZS 5000-1.
В Китае вилка должна быть сертифицирована по стандартам GB 2099 и GB 1002, в то время как розетка должна быть сертифицирована по стандарту GB17465.1, а шнур – по стандарту GB5023.5.
В Аргентине вилка обычно имеет сертификат IRAM 2063 или 2073.
Примеры, перечисленные выше, представляют собой лишь небольшую часть того, что существует на мировом рынке, и не предназначены для полного представления всех применимых стандартов шнуров питания для каждого региона. Например, помимо Китая, азиатские страны, такие как Япония, Корея, Тайвань и Сингапур, имеют свои собственные уникальные стандарты, а Гонконг использует британский стандарт. Хотя большинство из этих различных международных стандартов имеют много общего и имеют много схожих требований, неизбежно существует по крайней мере один или два уникальных пункта.Чтобы вести бизнес в этих странах, требования каждого стандарта должны быть полностью выполнены.
Заключение
Как показала эта статья, кажущийся простым шнур питания не так уж и прост. Хотя его конструкция может состоять только из трех компонентов, тот факт, что его использование является настолько универсальным и что он является важным каналом, по которому электричество течет от розетки к продукту, делает его центром множества международных правил, маркировок и стандартов. .
Большинство продуктов, которые покупаются и продаются во всем мире, имеют, по крайней мере, возможность использования кабеля питания, включая многие продукты, которые в основном работают от батарей. Чем больше стран продают продукт, тем больше нормативов вступает в силу. То, что приемлемо в одной стране, может быть неприемлемо в другой. Следовательно, необходимо проявлять большую осторожность, соблюдая и соблюдая лабиринт международных норм и сертификатов, которые поставляются с «простым» шнуром питания.
Хоми Ахмади – директор по разработке нормативных требований в Extron Electronics в Анахайме, Калифорния, и отвечает за вопросы соблюдения международных нормативных требований Extron. Он имеет обширный опыт в области соответствия требованиям, включая безопасность продукции, электромагнитную совместимость и защиту окружающей среды. Он является старшим членом IEEE. Он опубликовал множество статей и провел семинары как в США, так и в Великобритании, чтобы помочь производителям в разработке продуктов и соблюдении нормативных требований. Он получил степень бакалавра инженерии в Университете Мид-Гламорган в Уэльсе, Великобритания.Он занимал должность председателя программы IEEE PSES в округе Ориндж (Калифорния) с 2008 по 2010 год, а затем с 2013 по 2014 год. В настоящее время он является председателем отделения IEEE Product Safety Engineering Society (PSES) в округе Ориндж, с ним можно связаться по адресу [email protected].
Портативный шнур
и кабель питания
В нашей серии статей This vs. That мы сравниваем (и противопоставляем) два, казалось бы, похожих продукта. Многие продукты на первый взгляд кажутся такими же, но могут сильно повлиять на результат вашего следующего приложения.Сегодня мы более подробно рассмотрим портативные шнуры и кабели питания.
Портативные шнуры и кабели питания часто объединяются в каталоги проводов и кабелей, и, возможно, вам интересно, в чем разница между этими двумя кабелями. Портативный шнур и кабель питания выполняют одну и ту же основную функцию – передавать электроэнергию. Но в чем ключевое различие между шнуром и кабелем? Давайте сравним.
Что такое переносной шнур?
Переносной шнур имеет два или более проводов и лучше всего подходит для временных источников питания, требующих гибкости.Стандартный шнур имеет как минимум два неизолированных медных проводника, но скрутка, изоляция и тип оболочки различаются в зависимости от предполагаемого использования. Портативный силовой кабель предлагает несколько вариантов оболочки, которые определяют физические свойства кабеля и условия его использования. Все переносные шнуры выдерживают экстремальные погодные условия и устойчивы к маслам, химикатам и истиранию, но некоторые материалы куртки более жесткие и обладают устойчивостью к воде и другим опасностям.
Тип оболочки переносного шнура легко отличить по внешней стороне кабеля благодаря системе буквенного кодирования, которая помогает идентифицировать конструкцию кабеля, а также его применение.Эти же буквенные коды указывают и на напряжение. Стандарт «S» означает «обслуживание» и означает, что кабель рассчитан на 600 вольт. Это если только он не сопровождается буквой с другим соответствующим напряжением. «J» означает «младший сервис» и означает номинальное напряжение 300 вольт.
Портативный шнур идеально подходит для использования в коммерческих, промышленных, внутренних, наружных и жилых помещениях, поэтому он идеально подходит для бытовых приборов и небольших инструментов, а также для строительного оборудования и морских электрических систем.При использовании в двигателях или приборах переносной шнур также называют «сервисным шнуром».
Что такое кабель питания?
В отличие от переносных шнуров, силовые кабели предназначены для постоянного использования и могут быть проложены как воздушная проводка, открытая проводка и прямое закапывание. Силовой кабель состоит из одного или нескольких электрических проводников с покрытием и доступен в различных конструкциях, материалах и номиналах для различных применений.
Силовые кабели обычно используются в электроэнергетике, на промышленных и коммерческих рынках.Вы можете найти силовые кабели в дизель-электрических локомотивах, такие как кабели DLO, нефтяные и газовые буровые установки, провода двигателей, системы электроснабжения, верфи и некоторые приложения для горнодобывающей промышленности. Низковольтные приложения включают, среди прочего, регуляторы термостатов, системы отопления и кондиционирования, сигнальные системы и домофоны.
Как они сравнивают?
Эти два кабеля служат схожим целям, но следует помнить о наиболее важном различии: переносной шнур предназначен для временного источника питания, а силовые кабели обычно устанавливаются для длительного или постоянного использования.
Если вы все еще не уверены, нужен ли вам переносной шнур или кабель питания, позвольте Allied помочь вам! Сравните полные спецификации портативного шнура и кабеля питания или спросите эксперта по электронной почте [email protected]
Как делается электрический кабель
Мир электричества может быть очень сложным. Но что насчет электричества мы, собственно, знаем? Что ж, мы знаем, что электрические провода предназначены для передачи тока от одного элемента к другому. Чего мы НЕ знаем, так это того, как делают электрический провод.Конечно, как всегда, я здесь, чтобы помочь с любой путаницей!
Проводник – это материал, в котором может протекать электричество. Электрические проводники состоят из металлов, таких как медь, алюминий и т. Д. Эти металлы используются для изготовления проводов. Большинство проводов сделаны из меди, потому что она проводит электричество с большой гибкостью и очень низким сопротивлением.
Первым этапом процесса изготовления проводника является волочение проволоки. Волочение проволоки заключается в постепенном уменьшении диаметра проволоки до ее окончательного диаметра для увеличения пластичности и проводимости.
После уменьшения диаметра проволоку протягивают дальше, чтобы уменьшить диаметр проволоки до размера, необходимого для каждого типа проводника.
На втором этапе этого процесса проволока подвергается термообработке, называемой отжигом. Отжиг – это процесс нагрева металла и его медленного охлаждения для снятия внутренних напряжений и повышения прочности металла. Смысл этой обработки – увеличить проводимость проволоки.
Теперь нам нужна изоляция. Изоляторы – это различные синтетические материалы, которые используются для изоляции электрических проводов.Поскольку ток проходит по внешней стороне медных проводов, их необходимо изолировать от других проводов и проводящих поверхностей. Изолирующая крышка над проводником также предотвращает любые утечки тока.
В зависимости от требуемых характеристик кабеля могут использоваться различные изоляционные материалы. Качество изоляционного материала зависит от двух основных характеристик: изоляционной способности и его термостойкости.
Кабели иногда содержат несколько разных проводов, обернутых вместе изолятором.В некоторых случаях для улучшения защиты кабеля могут потребоваться дополнительные элементы. Например, электрические покрытия, называемые «экранами», изолируют сигналы, которые циркулируют в кабеле, экранируя силовые кабели, чтобы предотвратить их от внешних помех.
А ТАК и делается электрический проводник!
Этот блог изначально появился на сайте www.blogquail.com/electrical-cable.
Из рубрики: Промышленная автоматизация, Кабели + кабельная разводка
Retractile Cable & Power Cords
Шнуры питания и втягивающиеся шнуры обеспечивают питание всего: от офисных компьютеров и производственного оборудования до медицинских устройств.В Consolidated Electronic Wire & Cable мы с гордостью предлагаем широкий спектр источников питания и втягивающихся шнуров, предназначенных для удовлетворения разнообразных и специализированных электронных приложений сегодня. Наши шнуры доступны как в стандартной, так и в нестандартной конфигурации для всех распространенных приложений и устройств во многих отраслях промышленности. Выбор подходящего шнура для ваших нужд является ключом к длительной и надежной работе.
Шнуры питания по индивидуальному заказу
Шнуры питания обеспечивают питание компьютеров и другого электрического оборудования или механизмов.Доступны шнуры питания различной длины, размеров и конфигураций вилок для удовлетворения потребностей внутреннего, коммерческого, OEM и международного применения.
Каждое устройство имеет уникальные потребности в электроэнергии и должно иметь калибр и напряжение проводов, соответствующие электрическим стандартам страны или региона, потребляемой мощности оборудования и мощности здания. Например, USB-кабели и разъемы являются популярным выбором при низком напряжении питания и могут обеспечивать электричеством цифровые аксессуары и подключать устройства.Для высокого напряжения, составляющего не менее 120 вольт, лучше использовать силовой кабель, состоящий из двух жил в оболочке.
Шнуры питания
чаще всего используются для внутренних работ в сухих условиях с контролируемой температурой, но важно учитывать среду конечного использования. Шнуры питания в высокоактивных или частично закрытых помещениях должны быть изготовлены из более прочных материалов. Прямоугольные заглушки являются альтернативой традиционным прямым заглушкам, поскольку они предотвращают резкие изгибы и чрезмерный износ в ограниченном пространстве.
В Consolidated Electronic Wire & Cable мы предлагаем широкий выбор индивидуальных шнуров питания, включая экранированные и неэкранированные перемычки, съемные шнуры и проводники для североамериканских и международных приложений.
Ретрактильные шнуры
Ретрактильные шнуры изгибаются для экономии места. Уникальная конструкция выдвижных шнуров позволяет им увеличивать длину и быстро возвращаться к исходному размеру. Ретрактильные шнуры используются во многих отраслях промышленности. Они обычно используются в медицинской промышленности для питания таких устройств, как медицинское оборудование для визуализации, оборудование для наблюдения за пациентами и датчики.
Основным преимуществом ретракционных шнуров является их экономия места. Любая зона, содержащая большое количество электронных устройств, например больничные палаты, диспетчерские или производственные цеха, быстро сталкивается с проблемой свободного места. Ретрактильные шнуры занимают минимально возможное пространство, потому что лишняя длина убрана, что устраняет проблемы безопасности, вызванные запутыванием проводов, такими как спотыкания и падения.
Поскольку втягивающиеся шнуры автоматически убираются, отпадает необходимость вручную наматывать шнур, что экономит время во время медицинских процедур.Они также увеличивают мобильность, позволяя пользователям легко перемещать оборудование в больших помещениях.
В Consolidated Electronic Wire & Cable мы предлагаем широкий выбор экранирующих оплеток, экранов из фольги, неэкранированных шнуров, а также втягиваемых шнуров SVO, SJOOW и SOOW, соответствующих любым спецификациям.
Универсальный производитель шнуров питания
Consolidated Electronic Wire & Cable уже более 100 лет является основой отрасли производства проводов и кабелей. Как единый поставщик, партнерство с нами предлагает универсальный доступ к широкому спектру запасов и индивидуальных продуктов с гибкими производственными мощностями.Наши собственные комплексные инженерные услуги включают поддержку любого проекта.
Объединенный производитель электронных проводов и кабелей в качестве кабеля питания
Consolidated Electronic Wire & Cable специализируется на поставках высококачественных складских и нестандартных шнуров питания и втягивающихся шнуров, которые удовлетворяют потребности наших клиентов в различных отраслях промышленности. Мы сертифицированы по стандарту ISO 9000: 2015 и гордимся своими строгими стандартами контроля качества. Для получения дополнительной информации или для начала работы с вашим шнуром питания свяжитесь с нами сегодня.
Посмотреть наши лучшие продукты:
Многожильный | Электронный кабель | Кабели RG | Кабели на заказ | 16 18 20 AWG | Кабели в стиле UL | Кабельное коаксиальное вещание | Проволока SJTW & STW | Диаграммы проводов | Гибкий проводящий кабель | Медная проволока | Провод VW-1
Некоторые из наших лучших сообщений в блоге:
Американская информация о калибрах проводов | Преимущества литого кабеля | Информация о кабеле Rohs | Стандарт NEMA | Лучшие куртки для шнуров питания
Кабели питания
– нестандартные кабельные сборки, используемые для силовых установок

Кабельные сборки, используемые для силовых установок
Кабельные сборки, предназначенные для передачи энергии, можно разделить на две категории: мощность низкого напряжения и мощность высокого напряжения.Приложения с низким напряжением питания являются относительно недавней разработкой и используются в USB-устройствах «plug and play», а также в других приложениях. Приложения высокого напряжения состоят из продуктов, питающих напряжение 120 вольт или выше.

Низкое напряжение питания
USB (универсальная последовательная шина) был разработан в 1990-х годах как промышленный стандарт и определяет кабели, разъемы и протокол передачи, который используется между компьютерами и электронными устройствами.USB был разработан для стандартизации подключения компьютерных периферийных устройств (включая клавиатуры, указывающие устройства, цифровые камеры, принтеры, портативные медиаплееры, дисководы и сетевые адаптеры) к ПК (персональным компьютерам) как для связи, так и для подачи электроэнергии.
USB также стал обычным явлением для других устройств, таких как смартфоны, КПК и игровые приставки. USB эффективно заменил множество более ранних интерфейсов, таких как последовательные и параллельные порты, а также отдельные зарядные устройства для портативных устройств.По состоянию на 2008 год на мировом рынке было около шести миллиардов USB-портов и интерфейсов, и около 2 миллиардов продавались ежегодно.
Некоторым устройствам с питанием от USB, например высокоскоростным внешним дискам, требуется больше энергии, чем может обеспечить один порт USB, и поэтому могут возникать проблемы с питанием при питании от одного порта USB. Эти проблемы могут включать неустойчивую работу, отказ от работы или перегрузку и повреждение порта. Такие устройства могут поставляться с внешним источником питания или Y-образным кабелем с двумя разъемами USB (один для питания и данных, другой только для питания) для подключения к компьютеру.С помощью такого кабеля устройство может одновременно получать питание от двух портов USB.
Мы можем предоставить сборки, соответствующие различным версиям USB, как в стандартном, так и в индивидуальном исполнении. Эти конструкции могут включать индивидуальные формы и устройства для снятия натяжения с кабельными выводами в соответствии с потребностями наших клиентов.

Высокое напряжение питания
Сборка силового кабеля высокого напряжения (120 В или выше) – это сборка, состоящая из двух или более электрических проводников, обычно скрепленных общей оболочкой.Существует два типичных типа применения кабеля питания, фиксированной проводки и переносных шнуров. Установки фиксированной проводки обычно устанавливаются как постоянная проводка внутри зданий, закапываются в землю, проходят над головой или оставляются незащищенными при подключении к оборудованию. Гибкие силовые кабели используются для портативных устройств, таких как мобильные инструменты и бытовая техника.
В современных высоковольтных кабелях в качестве изоляционных материалов используются полимеры или полиолефины, хотя также популярны материалы на основе каучука и сшитого полиэтилена.Многие многожильные кабели имеют неизолированный или изолированный заземляющий или дренажный провод, предназначенный для соединения с землей. Заземляющий провод соединяет корпуса оборудования с землей для защиты от поражения электрическим током. Электрические силовые кабели часто устанавливают в кабельных каналах, включая кабелепроводы и кабельные лотки, которые могут содержать один или несколько проводников. Гибридный кабель может включать в себя проводники для сигналов управления или может также включать оптические волокна для данных.
Когда приложения требуют многократного перемещения кабеля, например, для портативного оборудования, используются более гибкие кабели, называемые «шнурами».Гибкие шнуры содержат тонкопроволочные проводники, а не проводники с одножильным сердечником, и имеют изоляцию и оболочки, чтобы выдерживать силы повторяющегося изгиба и истирания. Очень гибкие силовые кабели используются в автоматизированном оборудовании, робототехнике и станках.
Переносной шнур (также известный как переносной шнур или гибкий шнур) – это кабель с несколькими жилами, используемый для функций, требующих гибкости. Шнур можно использовать для питания в различных областях, таких как приводы двигателей в малых и больших инструментах, оборудовании, удлинителях питания, бытовых приборах и механизмах.Портативные шнуры можно использовать в коммерческих, промышленных и жилых помещениях. Они хорошо работают на рабочих площадках, где критически важна устойчивость к маслам, химикатам и истиранию, а также хорошо работают в экстремальных условиях (жара и холод, снаружи или внутри). Кроме того, некоторые переносные шнуры могут быть водонепроницаемыми или погружными в воду. Благодаря своим характеристикам портативные шнуры обычно используются на различных объектах, таких как строительные площадки, мельницы, шахты, спортивные комплексы и даже пристань для яхт.
Хотя конструкция переносного шнура различается в зависимости от типа, стандартный шнур имеет как минимум два многожильных медных проводника. Медная скрутка, изоляция и оболочка напрямую влияют на физические свойства шнура и его использование.
На рынке существует множество переносных шнуров, различающихся по стилю, длине и толщине. Общие типы включают тип SJT, SVT, SEOW, SJ, SJOW, SO и SOW. С каждым из них связаны определенные приложения.Переносной шнур обычно изготавливается из термореактивного, термопластичного эластомера или термопласта. Шнуры Thermoset имеют прочную резиновую оболочку и очень прочные. Корды из термопластичного эластомера имеют оболочки из термопластичного эластомера для средних нагрузок и хорошо работают в холодных условиях. Шнуры из термопласта имеют оболочку из легкого пластикового компаунда и поэтому подходят для использования в легких условиях.
Вилки и розетки – это устройства, которые прикрепляются к шнурам и позволяют подключать электрическое оборудование к основному источнику питания.Электрические вилки и розетки различаются по номинальному напряжению и току, форме, размеру и типу разъемов в зависимости от региона / страны, в которой они будут использоваться. Обычно вилка – это подвижный разъем, прикрепленный к кабелю, а розетка – это фиксированная розетка на кабеле. оборудование или здание. Вилка имеет выступающие штыри, лезвия или штифты (называемые «вилкой»), которые входят в соответствующие пазы или отверстия (называемые «охватывающими») в розетках. Розетки предназначены для предотвращения обнажения оголенных контактов под напряжением.Розетки также могут иметь выступающие открытые контакты, но они используются исключительно для заземления. Вилки и розетки стандартизированы на основе Национальной ассоциации производителей электрооборудования (NEMA) и Международной электротехнической комиссии (IEC).
В Epec мы можем предоставить сборки с использованием любой комбинации вилок и розеток.
Кабели питания
| Кабели для центров обработки данных и компьютерные
Datacomm Cables (Cables.com) с 2001 года является ведущим поставщиком шнуров питания и других кабелей для профессионалов и потребителей в районе метро Нью-Йорка и на всей территории Соединенных Штатов. шнуры питания, которые не работали должным образом, вы знаете, что разочарование при поиске надежных источников этих критически важных аксессуаров для центров обработки данных (серверы, сетевые устройства, устройства хранения и т. д.), компьютеров, серверов, смартфонов и планшетов.Мы предлагаем быстрые и простые варианты приобретения в Интернете стандартных силовых кабелей и шнуров, а также кабелей питания , изготовленных по индивидуальному заказу, , во многих вариантах и цветах по наиболее разумным ценам.
Наш обширный выбор позволяет легко покупать силовые кабели и шнуры подходящего диаметра, чтобы вам было проще достичь максимально возможных характеристик. Вы несете ответственность за то, чтобы выбрать кабель с соответствующими сертификатами для ваших приложений. Пожалуйста, свяжитесь с нами перед заказом, если вам нужно обсудить, имеет ли определенный кабель, который мы предлагаем, необходимые вам сертификаты.
У нас есть шнуры питания разных цветов и размеров, многие из них доступны для быстрой доставки или доставки в тот же день. Просмотрите выбор и заказ Datacomm Cables (Cables.com) на нашем веб-сайте. Мы предлагаем безопасные покупки, легкий возврат в течение 30 дней и доставку в тот же день заказов, полученных до 14:00 EST. Если вам нужны оптовые цены или у вас есть вопросы, позвоните нам в Нью-Йорке по телефону (631) 617-5190 или по бесплатному телефону (800) 372-3725.
Разъемы IEC
C5 C7
C13 C14
C15 C19
C20
Разъемы с прямым лезвием NEMA
1-15R 1-15П
5-15R 5-15П
5-20R 5-20П
6-15R 6-15П
6-20R 6-20П
Разъемы NEMA Twist-Lock
L5-15R Л5-15П
L6-15R L6-15P
L5-20R Л5-20П
L6-20R L6-20P
L6-30R Л6-30П
.

Номер знака в маркировкесилового кабеля	Назначение символа	Расшифровка символа
1	Материал токоведущих жил	А — алюминийЗнак отсутствует — медь
2	Материал изоляционного слоя	В — поливинилхлоридЦ — пропитанная бумагаНР — негорючая резинаП — термопластичный полиэтилен
3	Тип внешней оболочки жил	С — свинцовый сплавА — алюминиевый сплавО — отдельная оболочка для каждой жилыП — полиэтилен или полимерВ — поливинилхлорид
4	Броневая защита	Б — две ленты из стали с покрытиемБн — то же с негорючим покрытиемБбГ — профилированная лента из сталиК — круглая оцинкованная проволокаП — то же с плоской проволокой
5	Экранировка	Э — медная по изолированной жилеЭо — общий медный для трех жилг — набухающей в воде лентойга — полимерно-алюминиевой лентой
6	Дополнительные характеристики	нг — не горитнг LS — не горит, низкое дымовыделениеГ — гибкий кабель

	– распространенный тип кабеля как в промышленности, так и в быту. ПВХ или поливинилхлорид представляет собой твердый полимер с невысокими электроизоляционными свойствами, однако с хорошей устойчивостью к воздействию кислот, щелочей, солей, влаге. Длительная рабочая температура силовых кабелей с ПВХ изоляцией может составлять +80-90 С. При более высоких температурах ПВХ начинает плавиться с выделением опасного хлороводорода.Также ПВХ ухудшает свои свойства на солнечном свете. Для снижения отрицательных свойств ПВХ в него добавляют специальные добавки, делая его негорючим, нетоксичным и более стойким к агреесивным воздействиям.Наиболее популярные марки силовых кабелей с ПВХ изоляцией (перечислим из медных): ВВГ, ВВГнг (кабель не распространяющий горение), NYM (зарубежный аналог отечественного ВВГз), ВВГ-ХЛ (морозостойкий кабель), ВВГЭ (с экраном для защиты от помех)
	– популярный дешевый тип кабеля со своими недостатками и достоинствами.Бумажная изоляция представляет собой неоднородный диэлектрик, выполненный из нескольких слоев кабельной бумаги, пропитанной масляным составом различной вязкости – стекающим либо нестекающим. Преимуществом данного типа кабеля является его относительная дешевизна и возможность изготовления кабелей на высокие напряжения. Однако у кабелей с бумажной изоляцией есть существенные недостатки – гигроскопичность бумажной изоляции и ограничение монтажа на разноуровневых трассах. Для защиты от попадания влаги на изоляцию кабель заключают в металлическую оболочку, а при разности уровней участков более 25 метров используют кабели с нестекающими пропиточными составами на основе церезина.Наиболее популярные марки силовых кабелей с бумажной изоляцией: СБ,СГ,СБл,СКл,ЦСП
	– тип, который используется там, где необходима повышенная стойкость кабеля к многократным изгибам. Резиновая изоляция представляет натуральный или синтетический каучука в сочетании с наполнителями, размягчителями и другими добавками. Резина практически не впитывает воду, однако она выдерживает меньшую рабочую температуру (до + 65 С), в следствии чего допустимая токовая нагрузка на кабель невысока. Резиновая изоляция достаточно быстро стареет под воздействием озона и солнечных лучей. Срок службы многих резиновых кабелей не превышает 4-10 лет.Наиболее популярные марки силовых кабелей с резиновой изоляцией: КГ, КПГ, РПШ, ВРГ
	– стали одним из ведущих направлений в кабельной промышленности. Сшитый полиэтилен – это полиэтилен, обработанный на молекулярном уровне, благодаря чему электрические свойства материла улучшаются. Преимуществами кабелей с изоляцией из СПЭ – большая общая строительная длина и менший вес кабеля, большая пропускная способность, стойкость к влаге и другие. Однако на сегодняшний день при монтаже кабеля с изоляцией из СПЭ выявляются не совпадение заявленных показателей с результатами на практике, поэтому нужно внимательно выбирать производителя и тщательно проверять документацию на кабель.Наиболее популярные марки силовых кабелей с изоляцией из СПЭ: ПвВг, ПвПг, ПвБбШп, ПвПу2г

L5-15R	Л5-15П
L6-15R	L6-15P
L5-20R	Л5-20П
L6-20R	L6-20P
L6-30R	Л6-30П

Силовой кабель что это: Что такое силовой кабель и из чего он состоит?

Силовой кабель – это… Что такое Силовой кабель?

Силовой кабель, что это?

Для чего нужен силовой кабель

Что такое силовой кабель и из чего он состоит? —

Силовой кабель – это… Что такое Силовой кабель?

Силовой кабель, что это?

Силовые кабели

Силовые кабели

Разновидности силовых кабелей и особенности их выбора.

Виды и маркировка силовых кабелей, кабель ПВХ

Изоляция силового кабеля

Маркировка

Кабель ПВХ

Конструкция силового кабеля

Токопроводящие жилы

Изоляция силовых кабелей

Оболочки кабелей

Защитные покровы

Кабельные заполнители

Экран силового кабеля

5 важных фактов о кабелях питания, о которых вы не знали

Медь не всегда лучший проводник, чем алюминий

Допустимая токовая нагрузка кабеля зависит от различных факторов и не остается стабильной

Новые силовые кабели служат не так долго, как люди ожидают.

Броня кабеля не используется для защиты кабеля от возможных физических воздействий

Броня кабеля не защищает электрические кабели от влаги

Поделитесь этой историей, выберите платформу!

– обзор

5.8 Подземные кабели передачи данных

▷ Кабели питания

Что такое шнур питания

Приложения

Поддерживаемые диапазоны напряжения

Факторы, определяющие типы кабелей

Изоляционный материал в силовых кабелях

Типовой силовой кабель

Заключение

важных вещей, которые вы знаете о кабелях и проводах питания | Small Business Sense

ПОЧЕМУ СИЛОВЫЕ КАБЕЛИ ДЕЛАЮТ РАЗНИЦУ | Гален Кэрол Аудио

Что такое кабель?

Типы кабелей

Кабель | электроника | Британника

Кабели силовые

Волоконно-оптические телекоммуникационные кабели

Узнайте больше в этих связанных статьях Britannica:

Силовые кабели. Силовой кабель – классификация, конструкция, особенности, популярные марки

Силовые кабели. Виды. Структура. Характеристики. Маркировки

Структура силового кабеля

Почему медный кабель лучше

Но все же домашнюю проводку рекомендуется делать из медных проводов, и для этого есть несколько причин:

Основные характеристики

В зависимости от назначения и особенностей производства, силовые кабели отличаются по ряду параметров:

Разновидности изоляции

Маркировка

В соответствии с ГОСТом предусмотрена буквенная маркировка.

Цифры обозначают следующее:

Известные марки

Силовой кабель – это… Что такое Силовой кабель?

Виды кабелей, проводов: их назначение

Силовые кабели

Силовой кабель — особенности маркировки

Кабель ВВГ

Кабель NYM

Кабель СИП

Кабель ВББШв

Виды электрических проводов и шнуров

Провод ПБПП

Провод ППВ и АПВ

Провод ПВС

Провод ШВВП

Заключение

Видео по теме

Силовые кабели

Силовой кабель – классификация, конструкция, особенности, обзор популярных марок

Силовые кабели. Классификация

Что такое силовой кабель

Что такое силовой кабель? Устройство и типы силовых кабелей

Строение и типы силовых кабелей

Что такое кабель силовой
