Первичная цепь схемы питания «Арктур-006» содержит все необходимое: предохранитель, выключатель, и даже пламегаситель. Но в условиях, когда совершенно нечем заняться, приходится придумывать новые технологии убивания времени. Один из вариантов – решение несуществующих задач.

Одним из дополнений схемы первичной цепи может служить сетевой фильтр. Анализ фирменных проигрывателей показал, что такой фильтр иногда ставят. Ниже приведено фото сетевого фильтра прекрасного современного проигрывателя Pioneer PLX-1000 (около 900$):

А вот фильтр замечательного проигрывателя Audio-Technica AT-LP1240 USB (около 600$), плата фильтра хоть и перевернута, но ее схема понятна:

В наши дни сетевые фильтры попадаются на глаза все чаще. Все видели синфазные дроссели на кольцах и П-образном феррите, а также большие прямоугольные конденсаторы ярко-желтого цвета, сплошь покрытые значками сертификации электробезопасности. Фильтр является обязательным фрагментом схемы импульсных источников питания (ИБП).

Но там фильтр выполняет противоположную задачу – не позволяет помехам, генерируемым ИБП, проникать в сеть. Проектируются эти фильтры таким образом, чтобы ИБП соответствовал нормам по паразитным излучениям. Только так можно пройти сертификацию. Подробное рассмотрение сетевых фильтров для ИБП приводится в книге Sanjaya Maniktala «Switching Power Supplies A–Z». Мне эта тема не очень интересна, так как импульсными источниками стараюсь не заниматься.

Вообще, фильтр является устройством двунаправленным, помехи со стороны сети он также способен подавлять. Какое подавление на каких частотах требуется от такого фильтра, вопрос сложный. В случае ИБП все проще – есть предельные допустимые уровни излучения, есть конкретный уровень помех, нужно второе уменьшить до уровня первого. А в моем случае неизвестно, каким считать уровень помех в сети. Есть статистические данные спектров помех бытовых приборов (заглавная картинка поста), но эти данные весьма приблизительные и сильно зависят от условий и качества сети. В то время, как фильтры ИБП прежде всего должны подавлять помехи на частоте преобразования и ее гармониках (а это десятки кГц), фильтр для аудио должен быть эффективен и в звуковом диапазоне частот. Весьма сомнительно, что такое реализуемо с использованием стандартных компонентов.

Сетевые фильтры выпускаются и в виде отдельных устройств и даже бывают встроенные в разъемы сетевого питания.

Для этих фильтров приводятся характеристики подавления помех в зависимости от частоты. Как правило, сколько-нибудь заметное подавление начинается с частот порядка 10 кГц и выше, а это верхний край звукового диапазона. В середине звукового диапазона подавление таких фильтров близко к нулю.

С другой стороны, есть масса аудиоустройств с обычными линейными БП, которые не имеют в своем составе никакого фильтра. И все эти устройства нормально работают. Это только среди аудиофилов слышна некоторая истерия по поводу сетевых фильтров, причем оценки влияния фильтра даются порой противоположные. Я же никакого влияния на звук от сетевого фильтра я не ожидаю. Вряд ли он сможет побороть, скажем, щелчки от включения холодильника или настольной галогенной лампы с трансформатором. К тому же, винил – это не тот источник, где сетевые помехи сильно заметны. У самого винила щелчков и шума намного больше, чем помех в сети. Поэтому можно просто подключить сетевой провод к трансформатору через предохранитель и выключатель, как было сделано раньше, и всё. Но с фильтром, вроде, хуже быть не должно. Раз так, фильтр можно сделать. Тем более что усилитель-корректор у меня будет встроенный, качество питания для него важно.

Как правило, сетевой фильтр предусматривает наличие трехпроводной сети: фаза, нейтраль и защитное заземление (PE). Помехи, с которыми борется сетевой фильтр, делятся на два вида – синфазные и дифференциальные. Синфазные – это когда оба провода сети синхронно меняют потенциал относительно земли (PE). Дифференциальные – это когда меняется потенциал сетевых проводов друг относительно друга. Чтобы добиться фильтрации как синфазной, так и дифференциальной помехи, нужно в каждый из сетевых проводов включить по дросселю, а на выходе установить конденсаторы двух типов – синфазные и дифференциальные. Дифференциальные конденсаторы типично имеют номинал порядка 0.1 мкФ и принадлежат к классу X (Across the Line). При сетевом напряжении 220 В по такому конденсатору будет протекать реактивный ток амплитудой примерно 10 мА. Синфазные конденсаторы принадлежат к классу Y и имеют значительно меньшую емкость (порядка 1…3 нФ). Это связано с ограничениями на величину тока через цепь защитного заземления.

Ниже показано, как схема фильтра трансформируется при рассмотрении отдельно подавления дифференциальной помехи:

И отдельно для синфазной помехи:

Видно, что частота среза для синфазных помех будет намного выше из-за малой допустимой емкости синфазных конденсаторов. К счастью, есть возможность значительно увеличить индуктивность для этой помехи. Для дросселей фильтра должно соблюдаться условие – их сердечник не должен входить в насыщение. Иначе индуктивность резко упадет вместе с фильтрующими способностями. Через дроссели протекает полный ток питания устройства, что не позволяет получить высокую индуктивность при малых габаритах. Но можно изготовить специальный дроссель с двумя одинаковыми обмотками, которые имеют хорошую магнитную связь. Тогда при противоположном направлении рабочего тока в обмотках магнитный поток будет компенсироваться, результирующая индуктивность будет близка к нулю. Но для синфазной помехи направление тока в обмотках будет одинаковым, они будут продолжать работать. Благодаря тому, что подмагничивание сердечника рабочим током теперь отсутствует, в тех же габаритах можно получить намного большую индуктивность. Но для фильтрации дифференциальных помех такой дроссель бесполезен, поэтому в схеме фильтра требуется дополнительный дифференциальный дроссель. Который часто и ставят. Но существуют совмещенные дифференциально-синфазные дроссели. Они также имеют две одинаковых обмотки, но конструктивно сделаны так, что обмотки имеют не полную связь. В результате появляется индуктивность рассеяния, которая эквивалентна последовательному включению дополнительного несвязанного дросселя.

Как правило, такие дроссели выполнены на П-образном ферритовом сердечнике и имеют несвязанную индуктивность порядка 1…2% от полной. Численно полная индуктивность каждой обмотки может составлять порядка 20…50 мГн, а несвязанная индуктивность – порядка 0.2…1 мГн. Это достаточно много, в большинстве случаев установка дополнительного дифференциального дросселя не требуется.

Показанный на фото дроссель Murata PLY10AN9920R6R2 имеет индуктивность обмоток около 20 мГн. Но если посмотреть datasheet, то там будет указана индуктивность для синфазной помехи 9.9 мГн. Как было показано на схеме выше, для синфазной помехи обмотки дросселя оказываются включенными параллельно, в результате общая индуктивность уменьшается в 2 раза.

При рассмотрении отдельно подавления дифференциальной помехи схема с таким дросселем трансформируется следующим образом:

При рассмотрении отдельно подавления синфазной помехи будет так:

Поскольку Lc намного больше Ld, частота среза для синфазной и дифференциальной помехи у такого фильтра оказывается примерно одинаковой.

Для модели можно как явно указать отдельные несвязанные индуктивности, так и рассчитать и задать коэффициент связи (k = 1 – Ls/L). Результат будет один и тот же.

Чтобы промоделировать фильтр, надо выбрать реальные компоненты и внести их параметры в модель. Под рукой имеются разные дроссели, заимствованные из старых плат ИБП. Поскольку стоит задача получить хорошее подавление помех на как можно более низких частотах, надо выбрать дроссели с самой высокой индуктивностью.

На первый взгляд, должны быть лучше самые крупные дроссели. Но замеры показали, что у них весьма скромная индуктивность, вся разница только в допустимом токе. Но здесь это роли не играет, так как устройство маломощное. Дроссели на кольцах сразу отпали, число витков там маленькое, индуктивность тоже маленькая. К тому же, это чисто синфазные дроссели, индуктивность рассеяния у них очень низкая, дифференциальной индуктивности почти нет. Самая высокая индуктивность (70 мГн) оказалась у двух маленьких черных дросселей фирмы Matsushita, которые на фото стоят рядом. С ними и решил фильтр промоделировать.

В результате моделирования получил не очень красивые результаты. Подавление фильтр обеспечивает только выше своей резонансной частоты, т.е. выше 10 кГц. В звуковом диапазоне подавления нет. Но самое неприятное, на резонансной частоте наблюдается многократное увеличение амплитуды помехи. При попытке увеличить эффективность фильтра на низких частотах, резонансная частота сдвигается вниз и попадет как раз в середину звукового диапазона. Возникает вопрос по правильному выбору параметров фильтра именно для аудио.

На графиках показано выходное напряжение фильтра (зеленый график) при воздействии на вход дифференциальной помехи амплитудой 1 В. Нижний график – то же самое, но только в логарифмическом масштабе по оси Y.

Фраза “с фильтром хуже не будет” оказалась под сомнением.

Резонансные явления в фильтре могут стать причиной появления значительных перенапряжений. Специальные фильтрующие конденсаторы класса X на это рассчитаны, но такое же требование будет и для дросселей. Конструктивно довольно трудно сделать для дросселя повышенное пробивное напряжение, поэтому параллельно обмоткам синфазного дросселя на печатной плате обычно добавляют разрядники. Информации по проектированию таких разрядников (Spark Gap) мало, что-то есть в документе ICE3BS02 от Infineon, что-то есть в патентах US 2012/0044599 A1 и US 8345400 B2. Вот фото той же платы ИБП, которая приводилась выше, но с обратной стороны, хорошо видны разрядники:

Для борьбы с резонансными явлениями в сетевых фильтрах применяется демпфирование. Подробно этот вопрос рассматривается в книге «Fundamentals of Power Electronics», Chapter 10: Input Filter Design, 10.3.2 Damping the input filter. Можно применить параллельное демпфирование резонанса с помощью RC-цепочки, или последовательное с помощью RL-цепочки. Второй вариант затруднительно реализовать на практике, используя стандартные компоненты. Поэтому выбираю параллельное RC-демпфирование. В статье «Input Filter Design for Switching Power Supplies» (SNVA538) есть упрощенный расчет номиналов демпферной цепочки для оптимального демпфирования. Он дает Cd = 4Cf, Rd = sqrt(Lf/Cf). При моделировании попробовал различные комбинации номиналов. Мне больше понравился результат с цепочкой 470 нФ + 100 Ом (на схеме выше эта цепочка нанесена, с ней получены красные графики, а зеленые получены без нее). Довольно громоздко, конечно, но в данном случае место есть.

Предыдущая модель не совсем корректна в плане моделирования питающей сети. Недостаточно взять идеальный источник напряжения 220 В 50 Гц. Реальная сеть обладает неким внутренним сопротивлением, в результате под нагрузкой напряжение немного «проседает». Это можно сымитировать, добавив последовательное сопротивление Ri несколько десятых Ома. Но при моделировании фильтра не так интересен импеданс сети на частоте 50 Гц. Более интересно, как сеть ведет себя на высоких частотах, где измеряется подавление фильтра. Очевидно, что импеданс будет выше, так как подводящие провода обладают значительной индуктивностью. Но конкретное значение сказать трудно, конфигурация подводящей сети может быть самая разная. Чтобы можно было сопоставлять результаты измерений сетевых фильтров, была стандартизирована цепочка под названием LISN (Line Impedance Stabilization Network). Эта цепочка производится в железе в виде измерительного прибора немалых габаритов. Но можно ее использовать и как модель. Для моделирования фильтра с трехпроводной сетью цепочку LISN нужно сделать симметричной.

Цепи LISN на высоких частотах образуют импеданс около 50 Ом, что значительно больше Ri. К слову, эта модель сети наглядно показывает, что в первичной цепи не может быть никаких коротких мощных импульсов тока, про которые ходят страшилки. Импеданс сети для таких импульсов слишком большой.

Использование LISN дает некие среднестатистические результаты, довольно хорошо согласующиеся с реальностью. С этой цепочкой резонансный пик фильтра значительно меньше (графики с линейным и логарифмическим масштабом по оси Y).

Применение снаббера картину улучшает (красный график), ход АЧХ с ним получается более ровный. Хотя в практических реализациях фильтра снабберных цепочек не видел не разу. Встречал только на картинках внутренних схем фильтров, встроенных в разъем, да и то лишь для старших семейств. Подобные цепочки упоминаются в статье В. Ланцов, С. Эраносян «Электромагнитная совместимость импульсных источников питания: проблемы и пути решения. Часть 2», журнал «Силовая электроника», №1, 2007.

Конечно, радикальной разницы со снаббером и без него не видно. Но не всегда в качестве источника электропитания используется обычная сеть. Могут быть ситуации, когда импеданс источника даже на высоких частотах окажется малым. Тогда демпфирование фильтра просто необходимо. Да и при работе от сети оно не помешает, насколько точно параметры реальной сети соответствуют модели LISN, неизвестно. С этой точки зрения оправданы и варисторы, которые включают как на входе, так и на выходе фильтра.

Для синфазной помехи тоже наблюдаются резонансные явления в фильтре. На графиках (красный график) показано выходное напряжение фильтра при воздействии на вход синфазной помехи амплитудой 1 В (для линейного и логарифмического масштаба по оси Y). Схема фильтра соответствует приведенной выше, только в нее добавлены два синфазных конденсатора по 3.3 нФ с каждого из выходов фильтра на землю.

Резонансный пик может быть подавлен демпферной цепочкой. Достаточно взять еще один Y-конденсатор, включить с ним последовательно резистор 10 кОм и подключить эту цепочку параллельно одному из синфазных конденсаторов (синий график).

По поводу синфазных помех нужно сделать отступление. До этого рассматривался фильтр, подключенный к трехпроводной сети, которая имеет защитное заземление (PE). Именно к этому заземлению подключаются конденсаторы фильтра синфазной помехи. Но в обычных жилых домах сеть двухпроводная, подключать общий провод фильтра некуда. Да и аудиоаппаратура в большинстве своем имеет двухконтактную сетевую вилку. Но даже если заземление в вилке предусмотрено, в аппаратах обычно имеется переключатель «Ground Lift», с помощью которого можно отключить землю сетевой вилки от общего провода аппарата. Заземлять аудиоаппаратуру чаще всего недопустимо. Образуются земляные петли большой площади, наведенная на этих петлях ЭДС прикладывается к входу. В результате появляется фон сетевой частоты, а в выходном спектре просматривается целый лес ее гармоник. Поэтому даже если в розетке есть контакт PE, он должен подключаться только к синфазным конденсаторам сетевого фильтра, но с корпусом устройства соединяться не должен. И вообще, мне кажется весьма сомнительным, что на проводе PE не наведется та же синфазная помеха, что и на проходящих рядом двух других сетевых проводах. В любом случае, у меня в квартире PE нет, обсуждать его бессмысленно.

Что же делать с синфазными конденсаторами, когда нет PE? Иногда их устанавливают и подключают к корпусу устройства. Недавно столкнулся с таким решением в усилителе Technics SU-V505. С каждого провода сети на корпус там включен конденсатор 2.2 нФ. Аппарат имеет двухконтактную вилку, никакого заземления корпуса не предусмотрено. В результате на корпусе появляется потенциал, в некоторых условиях корпус даже немного бьется током. Это наихудшее решение из возможных.

Лучше не ставить синфазные конденсаторы вообще, как и сделано в большинстве аудиоаппаратуры. Тогда связь сети с корпусом устройства будет только через малые паразитные емкости. Сам корпус тоже имеет какую-то паразитную емкость на землю, а может быть даже заземлен явно через один из источников сигнала (например, телевизор, который обычно заземлен через оплетку антенного кабеля). Но такое заземление не будет вредить аудиосигналу, так как петель не образует. К тому же, ток в земляном проводнике при малой синфазной емкости будет незначительным. Паразитные емкости обеспечат некоторое подавление синфазной помехи (зеленый график выше), хоть и несколько хуже. Но это лучше, чем ничего. И намного лучше, чем потенциал на корпусе.

Сам сетевой трансформатор и блок питания в целом тоже обладают фильтрующими свойствами. Например, дифференциальная помеха хорошо ослабляется конденсаторами фильтра выпрямителя. Синфазная помеха тоже ослабляется, так как паразитные емкости трансформатора образуют делитель. А можно еще принять специальные меры, такие как экранирующая обмотка. На графиках ниже показано подавление на выходе фильтра (зеленый график) и на выходе БП (красный график) для дифференциальной (верхние графики) и синфазной (нижние графики) помехи. Коэффициент трансформации здесь учтен, значения для красных графиков на него умножены.

Надо сказать, что последние результаты являются недостоверными, так как здесь в основном работают паразитные параметры, которые точно промоделировать трудно. Но качественно картина примерно такая.

При наличии сетевого фильтра возникает еще один вопрос. Сам фильтр должен стоять поближе к вводу электричества в аппарат. Но тут возникает вопрос с сетевым выключателем. Часто он расположен далеко от разъема сетевого провода. В данном случае так и есть, выключатель расположен на передней панели. Интуитивно хочется расположить выключатель в схеме поближе к сети (но после предохранителя, конечно), чтобы он обесточивал всю схему. Но тогда выключатель оказывается перед фильтром, провода выключателя будут излучать помехи внутри устройства, нужна их экранировка. Если выключатель поставить после фильтра, тогда компоненты фильтра будут все время под сетевым напряжением, что немного тревожит. Есть еще вариант – разместить выключатель возле фильтра и соединить его с кнопкой на передней панели с помощью механической тяги. Такое встречал в фирменной аппаратуре, и так у меня сделано во всей самодельной аудиоаппаратуре, кроме усилителя мощности. Но в проигрывателе этот вариант не пройдет, так как на пути толкателя отказывается трансформатор. С другой стороны, стандартные сетевые фильтры, встроенные внутрь разъема сетевого провода, как раз и находятся под сетевым напряжением все время. Этот факт склонил меня пойти по такому же пути. Тем более, я всегда выдергиваю все вилки из розеток (кроме холодильника), когда ухожу.

В результате схема первичной цепи выглядит так: сетевой разъем, предохранитель, фильтр, выключатель, пламегаситель, трансформатор. После предохранителя и выключателя можно поставить варистор, только не забыть поместить его в термоусадку (необходимость этой меры тут уже обсуждалась). А вот неотключаемый варистор – это опасная штука. У знакомого был случай, когда электрики что-то накосячили, напряжение в сети поднялось. Приходит домой, в ковре на полу выгорела дырка, сверху дымится обугленный удлинитель со встроенной защитой. Варисторы начали греться, а ток для перегорания предохранителя был еще недостаточный. Чуть квартира не сгорела.

Предохранитель планирую впаять плату, чтобы избежать громоздких держателей. Сгорать он не должен. Подходящие предохранитель и варистор есть с разборок старых плат (я использую большинство деталей с разборок).

Что еще должно быть в фильтре? Часто аудиофилы говорят о постоянной составляющей напряжения сети, и что сетевой фильтр должен ее подавлять. Я не имею статистики измерений параметров сети. Хотя замечал, как мощные трансформаторы, работая при постоянной нагрузке, вдруг начинали гудеть то больше, то меньше. Явно из-за каких-то изменений в сети. Когда даже ненагруженный трансформатор включается в сеть, по его первичной обмотке начинает течь ток намагничивания. Под нагрузкой ток первичной обмотки увеличивается, но ток намагничивания остается прежним (он даже несколько уменьшается из-за падения напряжения на омическом сопротивлении первичной обмотки). Ток намагничивания мал, так как первичная обмотка на сетевой частоте обладает значительным импедансом. Но если добавить в сетевое напряжение постоянную составляющую, то эта добавка создаст дополнительный ток намагничивания. Его величина будет определяться лишь импедансом первичной обмотки на нулевой частоте, т.е. ее омическим сопротивлением. Поэтому даже незначительное постоянное напряжение (порядка сотен милливольт) может значительно увеличить ток намагничивания. В таких условиях есть реальная опасность насыщения магнитопровода со всеми вытекающими последствиями. Откуда взяться постоянной составляющей в сети, которая развязана трансформаторами на подстанциях – это отдельный вопрос. Но вся эта тема актуальна только для мощных трансформаторов с низким сопротивлением первички. А здесь первичка имеет 337 Ом при токе холостого хода около 6. 5 мА. Поэтому те сотни мВ постоянки, которые могут быть в сети, погоды не сделают.

Теперь очередь за практической реализацией всего этого.

Преобразователь мощности | Трансформатор | Магнитный компонент

Преобразователи постоянного тока в постоянный без изоляции 0,75 ~ 7,5 Вт

Неизолированный импульсный стабилизатор от 0,75 до 7,5 Вт с выводом, совместимый с линейным регулятором LM78XX. Диапазон температур рабочей среды для серии 01D-500 составляет от -40 ° C до + 85 ° C. Он упакован в 3PIN SIP и не требует отвода тепла. Продукт имеет КПД до 97% и имеет функцию защиты от короткого замыкания и теплового отключения. Материал упаковки – UL94V-0. Преобразователи постоянного тока в постоянный ток компании Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию – 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 1,65 ~ 7,5 Вт

Неизолированный импульсный стабилизатор с диапазоном мощности 1,65 ~ 7,5 Вт. Диапазон рабочих температур окружающей среды от -55 ° C до + 85 ° C. Контакт серии 08D-500 совместим с линейным регулятором LM78XX и использует 3-контактную SIP-упаковку, не требует теплоотвода и КПД до 92%, с защитой от короткого замыкания и перегрева, упаковочный материал соответствует UL94V-0 . Все наши преобразователи питания постоянного тока в постоянный соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию – 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 1,2 ~ 15 Вт

Преобразователь мощности DC-DC мощностью 1,2 ~ 15 Вт, с высоким КПД и неизолированным типом представляет собой переключаемый регулятор с рабочей температурой окружающей среды от -40 ° C до + 85 ° C. Вывод совместим с линейным регулятором LM78XX. Серия 01D-1A может иметь КПД до 96% и не требует радиатора. Материал корпуса соответствует стандарту UL94V-0 и упакован в 3PIN SIP с защитой от короткого замыкания. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию – 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 3,6 ~ 30 Вт

Преобразователь постоянного тока в постоянный ток POL 3,6 ~ 30 Вт, который является высокоэффективным и неизолированным, имеет широкий диапазон входного напряжения 4,75 ~ 36 В постоянного тока, без радиатора и КПД до 96%. Диапазон температуры окружающей среды от -40 ° C до + 82 ° C. Материал упаковки – UL94V-0, доступен в 3-контактном SIP-корпусе. Линейный стабилизатор LM78XX, совместимый по выводам, имеет защиту от короткого замыкания. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию – 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 1,77 ~ 45 Вт

Преобразователь мощности POL DC-DC имеет диапазон 1,77 ~ 45 Вт и неизолированный. Радиатор не требуется, а эффективность может достигать 95%. Диапазон входного напряжения составляет 4,5 ~ 14 В постоянного тока и 10 ~ 30 В постоянного тока. Выходное напряжение серии 01D-3A регулируется. Рабочая температура окружающей среды от -40 ° C до + 65 ° C, выпускается в открытом безкорпусном корпусе с дистанционным выключателем и защитой от короткого замыкания. Наши преобразователи питания постоянного тока в постоянный соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию – 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 7,5 ~ 45 Вт

Преобразователь постоянного тока в постоянный ток POL 7,5 ~ 45 Вт, который является высокоэффективным и неизолированным. Серия 01D-3AC имеет широкий диапазон входного напряжения 4,75 ~ 36 В постоянного тока, без радиатора и КПД до 97%. Диапазон температуры окружающей среды от -40 ° C до + 97 ° C. Материал упаковки – UL94V-0, доступен в 3-контактном SIP-корпусе. Линейный стабилизатор LM78XX, совместимый по выводам, имеет защиту от короткого замыкания. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию – 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 4,5 ~ 19,8 Вт

Высокоэффективный преобразователь постоянного тока в постоянный ток POL мощностью 4,5 ~ 19,8 Вт имеет неизолированный тип. Размер серии 02Д-6А всего 22,9 * 10,2 * 5мм. Диапазон входного напряжения составляет 2,4 ~ 5,5 В постоянного тока и 8,3 ~ 14 В постоянного тока, а выходное напряжение программируется от 0,75 до 3,3 В постоянного тока и от 0,75 до 5 В постоянного тока через внешний резистор. Температура окружающей среды при эксплуатации от -40 ° C до + 85 ° C. Он упакован в SIP и имеет выходной ток до 6А. Все преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию – 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 7,5 ~ 50 Вт

Высокоэффективный неизолированный преобразователь постоянного тока в постоянный ток POL мощностью 7,5 ~ 50 Вт упакован в SMD и имеет выходной ток до 10 А. Размер продукта составляет всего 33,0 * 13,5 * 7,7 мм. Диапазон входного напряжения составляет от 8,3 до 14 В постоянного тока, а выходное напряжение может составлять от 0,75 до 5 В постоянного тока через внешний резистор. Температура рабочей среды от -40 ° C до + 85 ° C. Наши преобразователи питания постоянного тока в постоянный соответствуют требованиям директивы RoHS и могут быть адаптированы по индивидуальному заказу с 3-летней гарантией при продаже. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции, 12 ~ 80 Вт

Высокоэффективный 12 ~ 80-ваттный неизолированный преобразователь постоянного тока в постоянный ток POL имеет пакеты SIP и SMD. Выходной ток серии 04Д-16А до 16А. Размер всего 50,8 * 12,7 * 7,2 мм. Диапазон входного напряжения составляет от 8,3 до 14 В постоянного тока, а выходное напряжение может составлять от 0,75 до 5 В постоянного тока через внешний резистор. Серия 04D-16A Yuan Dean соответствует сертификации ЕС RoHS 2002/95 / EC и может принимать индивидуальные продукты и предоставлять 3-летнюю гарантию на продукты после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Экономичные преобразователи постоянного тока в постоянный с изоляцией 1 Вт, 1,5 кВ ~ 6 кВ постоянного тока (12 постоянного тока)

Преобразователь постоянного тока в постоянный, экономичный, 7PIN, SIP, мощностью 1 Вт, обычно используется в чувствительных к стоимости приложениях общего назначения для изоляции и согласования напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией от 1,5 до 6 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 87%.

Больше

Экономичные преобразователи постоянного тока в постоянный с изоляцией 1 Вт, 1,5 кВ и 3 кВ (13 постоянного тока)

Экономичный преобразователь постоянного тока в постоянный с 4-контактным разъемом SIP и 8-контактным разъемом мощностью 1 Вт обычно используется в чувствительных к стоимости приложениях общего назначения с изоляцией питания и согласованием напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 87%.

Больше

Экономичные преобразователи постоянного тока в постоянный с изоляцией 1 Вт, 1,5 кВ и 3 кВ (13DSC)

DC-DC-преобразователь мощностью 1 Вт с 14-контактным SMD-корпусом обычно используется в чувствительных к стоимости приложениях общего назначения с изоляцией питания и согласованием напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 87%.

Больше

Экономичные преобразователи постоянного тока в постоянный с изоляцией 1 Вт, 1,5 кВ и 3 кВ (13DS1C)

DC-DC-преобразователь мощностью 1 Вт с 18-контактным и 22-контактным SMD-корпусом обычно используется в чувствительных к стоимости приложениях общего назначения для изоляции и согласования напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 87%.

Больше

Экономичные преобразователи постоянного тока в постоянный с изоляцией 1 Вт, 1,5 кВ и 3 кВ (14 постоянного тока)

Преобразователь постоянного тока в постоянный, экономичный, 7PIN, SIP, мощностью 1 Вт, обычно используется в чувствительных к стоимости приложениях общего назначения для изоляции и согласования напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 87%.

Больше

Экономичные DC-DC преобразователи SIP мощностью 2 Вт, 1,5 кВ ~ 6 кВ постоянного тока (12DC-2 Вт)

Преобразователь постоянного тока в постоянный с экономичным корпусом мощностью 2 Вт с 7-контактным разъемом SIP обычно используется в чувствительных к стоимости приложениях общего назначения для изоляции и согласования напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией от 1,5 до 6 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 89%.

Больше

Экономичные DC-DC преобразователи мощностью 2 Вт, 1,5 кВ и 3 кВ постоянного тока (13DC-2 Вт)

2 Вт экономичный 4-контактный SIP и 8-контактный DIL-преобразователь DC-DC-преобразователь обычно используется в чувствительных к стоимости приложениях общего назначения для изоляции и согласования напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 89%.

Больше

Экономичные DC-DC преобразователи SMD мощностью 2 Вт, 1,5 кВ и 3 кВ постоянного тока (13DSC-2W)

Преобразователь постоянного тока в постоянный с одним выходом в экономичном корпусе 14PIN SMD мощностью 2 Вт обычно используется в чувствительных к стоимости устройствах общего назначения для изоляции и согласования напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 89%.

Больше

Экономичные DC-DC преобразователи мощностью 2 Вт, 1,5 кВ и 3 кВ постоянного тока (13DS1C-2W)

DC-DC-преобразователь 2 Вт экономичный 18-контактный и 22-контактный SMD-преобразователь обычно используется в чувствительных к стоимости приложениях для изоляции и согласования напряжения общего назначения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 89%.

Больше

Экономичные DC-DC преобразователи мощностью 2 Вт, 1,5 кВ и 3 кВ постоянного тока (14DC-2W)

Преобразователь постоянного тока в постоянный с экономичным корпусом мощностью 2 Вт с 7-контактным разъемом SIP обычно используется в чувствительных к стоимости приложениях общего назначения для изоляции и согласования напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 89%.

Больше

Экономичные DC-DC преобразователи SIP мощностью 3 Вт, 1,5 кВ ~ 6 кВ постоянного тока (12DC-3 Вт)

DC-DC-преобразователь 3 Вт экономичный 7PIN SIP-преобразователь обычно используется в чувствительных к стоимости приложениях общего назначения с изоляцией питания и согласованием напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией от 1,5 до 6 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 85 ° C и обеспечивает высокий КПД до 88%.

Больше

Экономичные DC-DC преобразователи 3 Вт, 1,5 кВ и 3 кВ постоянного тока (14DC-3 Вт)

DC-DC-преобразователь 3 Вт экономичный 7PIN SIP-преобразователь обычно используется в чувствительных к стоимости приложениях общего назначения с изоляцией питания и согласованием напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 85 ° C и обеспечивает высокий КПД до 88%.

Больше

Преобразователи постоянного тока в постоянный для поверхностного монтажа с изоляцией 0,25 Вт 1 кВ

Преобразователь питания постоянного тока в постоянный с одним выходом 0,25 Вт находится в 14-контактном корпусе SMD с изоляционным напряжением 1 кВ. Это нерегулируемый тип выхода и диапазон рабочих температур от -40 ° C до + 85 ° C. КПД может достигать 72%. Он доступен в виде стандартных штифтов и в упаковке для автоматизированного механического оборудования. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию – 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный для поверхностного монтажа с изоляцией 0,5 Вт 1 кВ

Преобразователь постоянного тока в постоянный, который имеет мощность 0,5 Вт и имеет нерегулируемый одинарный выход, упакован в 14-контактный SMD-модуль с напряжением изоляции 1 кВ и рабочей температурой окружающей среды от -40 ° C до + 85 ° C. КПД может достигать 78%. Он доступен в виде стандартных штифтов и в упаковке для автоматизированного механического оборудования. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию – 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный для поверхностного монтажа 1 кВ с изоляцией 1 Вт (13DS)

Преобразователь постоянного тока в постоянный ток мощностью 1 Вт с одним выходом находится в 14-контактном корпусе SMD с напряжением изоляции 1 кВ. КПД может быть до 80%. Серия 13DS представляет собой изделие с нерегулируемым выходом и конструкцией с высокой удельной мощностью. Диапазон рабочих температур от -40 ° C до + 85 ° C при использовании стандартных штифтов и может использоваться для автоматизированного механического оборудования. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию – 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Схема и конструкция простого сетевого фильтра для радиоаппаратуры

Приведена принципиальная схема простого сетевого фильтра, который поможет защитить от помех радиоэлектронную аппаратуру с питанием от сети переменного тока.

Фильтр состоит из двух конденсаторов и дросселя. Схема очень простая, но тем не менее ее работоспособность во многом зависит от правильности изготовления дросселя 1-2-3-4.

Рис. 1. Схема простейшего сетевого фильтра для защиты от помех.

Рис. 2. Ферритовые кольца для изготовления дросселя.

Обмотки 1-2, 3-4 дросселя содержат по 15 витков провода МГТФ (провод во фторопластовой изоляции). Можно применить и обычный эмалированный провод диаметром 0,25 – 0,35мм.

Рис. 3. Как намотать дроссель для сетевого фильтра.

Берем ферритовое кольцо кольцо с диаметром примерно 20 мм, мотаем на него две обмотки в разные стороны и в разном направлении до встречи на другой половине кольца. Принцип намотки показан на рисунке 3. Таким образом обмотки получаются намотаны в разную сторону и каждая на своей половинке ферритового кольца.

Конденсаторы в схеме должны быть рассчитаны на напряжение 400В и больше.

Более совершення схема сетевого фильтра представлена на рисунке 2, здесь предполагается что вместе с питанием 220В у нас есть еще провод заземления. Также присутствует включатель S1 и предохранитель F1, которые служат для включения-отключения питания и защиты от перегрузки по току в нагрузке.

Рис. 2. Схема более совершенного самодельного сетевого фильтра.

Дроссель изготавливаем по такому же принципу, как и для схемы на рисунке 1. Диаметр провода для дросселя, а также ток для предохранителя и мощность переключателя нужно выбрать исходя из потребляемой мощности в нагрузке.

Изготовив простой фильтр на основе дросселя и конденсаторов можно значительно снизить количество помех.Если же нужна более хорошая фильтрация то придется обратиться к более сложным схемам фильтров с несколькими звеньями фильтрации.

RadioStorage.net.

Sumida Синфазные фильтры UU9, UU10, UU16

		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-B471	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-B681	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-B222	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-B392	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-B472	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-B682	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-B103	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-HB471	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-HB681	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-HB102	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-HB222	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-HB392	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-HB472	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-HB682	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-HB103	UU9
		25.03 ₽ Кол-во шт./от Цена за шт./₽ 21,5220,0218,52запрос			SUMIDA	UU9LFNP-B102	UU9
		28.26 ₽ Кол-во шт./от Цена за шт./₽ 24,322,620,91запрос			SUMIDA	UU10LFNP-B682	UU10
		28.26 ₽ Кол-во шт./от Цена за шт./₽ 24,322,620,91запрос			SUMIDA	UU10LFNP-B123	UU10
		28.26 ₽ Кол-во шт./от Цена за шт./₽ 24,322,620,91запрос			SUMIDA	UU10LFNP-B513	UU10
		37.94 ₽ Кол-во шт./от Цена за шт./₽ 32,6330,3528,08запрос			SUMIDA	UU16LFNP-152	UU16
		37.94 ₽ Кол-во шт./от Цена за шт./₽ 32,6330,3528,08запрос			SUMIDA	UU16LFNP-402	UU16
		37.94 ₽ Кол-во шт./от Цена за шт./₽ 32,6330,3528,08запрос			SUMIDA	UU16LFNP-802	UU16
		37.94 ₽ Кол-во шт./от Цена за шт./₽ 32,6330,3528,08запрос			SUMIDA	UU16LFNP-203	UU16
		37.94 ₽ Кол-во шт./от Цена за шт./₽ 32,6330,3528,08запрос			SUMIDA	UU16LFNP-303	UU16

карманный промышленный фильтр с импульсной продувкой.

Конструкция фильтров SFN
Фильтры SFN состоят из корпуса, разделенного на «чистую» и «грязную» области, пирамидального пылесборника, опор и ём- кости для сбора пыли с ручным отсечным шибером. Фильтры оснащены системой импульсной продувки сжатым воздухом. Для выгрузки пыли в серийной линейке используются емко- сти для сбора пыли (бочки по 60 и 100 л.), оснащенные руч- ными отсечными заслонками, позволяющими перекрывать точку выгрузки пыли во время снятия бочки на работающем фильтре.

Фильтровальные элементы Фильтровальный элемент для фильтра SFN представляет собой гладкий карман из нетканого иглопробивного материала (типа фетра или войлока), надетый на металлический решетчатый каркас (см. фото). Каркас снабжен входным конфузором.



Наименование	Фильтровальная поверхность, м2	Материал кармана
PF-D-1,5-SFN	1,5	Полиэстер
PF-C-1,5-SFN		Полиэстер антистатик
PF-H-1,5-SFN		Гидрофобный полиэстер
PF-HС-1,5-SFN		Гидрофобный полиэстер антистатик
PF-A-1,5-SFN		Арамид
PF-AС-1,5-SFN		Арамид антистатик
PF-eT-1,5-SFN		Полиэстер с тефлоновой мембраной
PF-eTC-1,5-SFN		Полиэстер с тефлоновой мембраной антистатик
PF-T-1,5-SFN		Тефлон
PF-TC-1,5-SFN		Тефлон антистатик
PF-DT-1,5-SFN		Полиакрилнитрил
PF-DTC-1,5-SFN		Полиакрилнитрил антистатик
PF-PI-1,5-SFN		Полиимид
PF-PIC-1,5-SFN		Полиимид антистатик
PF-PPS-1,5-SFN		Полифениленсульфид
PF-PPSC-1,5-SFN		Полифениленсульфид антистатик

Особенности конструкции
• Простая сборка и установка
• Подходит для тяжелых аспирационных процессов
• Эффективная система регенерации карманов
• Модульная компоновка
• Возможность установки дополнительной второй ступени очистки
• Возможность увеличения производительности уже установленного фильтра.

Сводные технические характеристики серийной линейки фильтров SFN

Фильтр	Площадь фильтрации, м2	Производит. при номинальной нагрузке м3 /час	Количество карманов в фильтре, шт.			Расход сжатого воздуха нм3 /час	Масса, кг
			По горизонтали	По вертикали	Общее
SFN-36/1	36	3 500	12	2	24	12	1160
SFN-36/2	72	7 000	24	2	48	24	1960
SFN-36/3	108	10 500	36	2	72	36	2760
SFN-36/4	144	14 000	48	2	96	48	3560
SFN-54/1	54	5 200	12	3	36	12	1410
SFN-54/2	108	10 400	24	3	72	24	2390
SFN-54/3	162	15 600	36	3	108	36	3370
SFN-54/4	216	21 800	48	3	144	48	4350
SFN-72/1	72	7 000	12	4	48	12	1610
SFN-72/2	144	14 000	24	4	96	24	2760
SFN-72/3	216	21 000	36	4	144	36	3910
SFN-72/4	288	28 000	48	4	192	48	5060
SFN-90/1	90	8 650	12	5	60	14	1960
SFN-90/2	180	17 300	24	5	120	28	3310
SFN-90/3	270	25 950	36	5	180	42	4660
SFN-90/4	360	34 600	48	5	240	56	6010
SFN-108/1	108	10 500	12	6	72	16	2210
SFN-108/2	216	21 000	24	6	144	32	3760
SFN-108/3	324	31 500	36	6	216	48	5310
SFN-108/4	432	42 000	48	6	288	64	6860
SFN-126/1	126	12 000	12	7	84	18	2410
SFN-126/2	252	24 000	24	7	168	36	4210
SFN-126/3	378	36 000	36	7	252	54	6010
SFN-126/4	504	48 000	48	7	336	72	7810

Общий технический чертеж карманного фильтра SFN-36/..-GV/DB

Возможные компоновки



Комплектации

Комплект поставки серийной линейки Корпус фильтра (грязная и чистая области) Фланцы входа/выхода газа сверху (стандартно) Система продувки в комплекте: — ресивер для сжатого воздуха — трубы продувки — управляющие клапаны — блок управления КФ-3 — датчик перепада давления — влагомаслоотделитель с редуктором Двери обслуживания Контрольный люк на задней стенке (по кол-ву секций) Фильтровальные карманы PF-D-1,5-SFN или PF-C-1,5-SFN Фильтровальные каркасы (крашеные) Конусный пылесборник (по кол-ву секций) Опоры Ручная отсечная поворотная заслонка (по кол-ву секций) Ёмкость для сбора пыли 60 или 100 л (по кол-ву секций) Линия заземления (для фильтров в антистат. исполнении)

Дополнительная комплектация Подогрев системы продувки в комплекте: — утепленный короб (по кол-ву секций) — подогрев с термостатом (по кол-ву секций) Специфические фильтровальные карманы Фильтровальные каркасы из оцинкованной/нержав. стали Теплоизоляция корпуса Теплоизоляция пылесборника 3-х слойная антикорроз. обработка корпуса и пылесборника Подогрев пылесборника Объединенный пылесборник Альтернативные устройства выгрузки пыли: — ротационный клапан (шлюзовый питатель) — двойная маятниковая заслонка (мигалка) — шнековый конвейер (для объединенного пылесборника) Контрольные датчики: — датчик уровня (в пылесборнике) — датчик вращения (на приводы шнека и роторного клапана) — датчик контроля давления сжатого воздуха Вентилятор, смонтированный на корпусе Шкаф управления и контроля (по дополн. тех. заданию)

Точечный (конвейерный, бункерный, силосный) карманный фильтр SFN-FH
Точечные фильтры SFN могут выпускаться как в напорном исполнении (без вентилятора) – для вентилирования силосов, бункеров и т.д., находящихся под избыточным давлением, так и под разряжением (с вентилятором) – для установки на местах пересыпок и на силосах, в которых необходимо создавать разряжение.

Тип фильтра	Производительность, м3/час	Площадь фильтрующей поверхности, м2	Расход сжатого воздуха, нм3/ч	Число карманов, шт.	Масса, кг	С, мм
SFN-18-FH	1 800	18	18	12	450	728
SFN-36-FH	3 600	36	18	24	670	1253
SFN-54-FH	5 400	54	18	36	890	1778
SFN-72-FH	7 200	72	18	48	1110	2303

Общий технический чертеж точечного (конвейерного, бункерного, силосного) карманного фильтра SFN-FH

  Скачать BIM-модель (архив RAR)

К каждому семейству приложено техническое описание.

Также прикладываются файлы “в проекте”. В данном файле размещены все типоразмеры семейства, сделан образец спецификации и размещен один тип с присоединёнными к нему опциями (при наличие).

Для удобства навигации в диспетчере проекта сделаны виды: НА ПЛАНЕ, С ОПЦИЯМИ, 3D.



Основы фильтров синфазного шума – Промышленные устройства и решения

Дифференциальный режим – это основной поток передачи данных для современных цифровых интерфейсов связи, включая USB и HDMI.

Одним из подходов к ускорению передачи данных является уменьшение амплитуды и, таким образом, относительно короткое время перехода для увеличения скорости передачи.
Обычная несимметричная передача относительно чувствительна к воздействию внешнего шума или земли при уменьшении амплитуды.Дифференциальная передача использует пару линий для передачи сигналов одинаковой амплитуды в обратной фазе (D +, D-) и приема разницы.
Следовательно, этот режим меньше подвержен влиянию внешнего шума или земли. Кроме того, магнитное поле вокруг двух линий подавляется, уменьшая паразитное излучение.
По этим причинам режим дифференциальной передачи используется для большинства приложений высокоскоростной передачи данных.

Даже дифференциальная передача может генерировать синфазный шум в таких случаях, как наложенный шум от других цепей из-за емкостной связи или дисбаланса между сигналами D + и D-.
Примеры последнего включают перекос, вызванный разницей в длине проводников рисунков печатной платы, разницей в скорости фронта между сигналами D + и D-, разницей в ширине импульса и преобразованием режима, т. Е. Преобразованием части дифференциальный сигнал переходит в общий режим, когда линии передачи сильно асимметричны.

В этих условиях синфазный шум генерируется в той же полосе частот, что и дифференциальный сигнал.
Вот почему синфазный шум не может быть удален фильтром нижних частот (LPF), который представляет собой фильтр с частотным разделением, который использовался в обычных несимметричных аналоговых схемах.
Таким образом, фильтры синфазного режима, которые могут отделять сигналы данных (дифференциальный режим) от шума (общий режим) в соответствии с режимом передачи, теперь широко используются в качестве стандартных фильтров для дифференциальной передачи.

Катушки индуктивности в ЭМС – Часть 3: Фильтрация синфазного шума

В этой статье представлены магнитные компоненты для фильтрации синфазного шума:

Оба широко используются в области электромагнитной совместимости (ЭМС) для фильтрации синфазного шума.В этой статье представлены основы, характеристики и некоторые реальные приложения фильтрации синфазного шума.

Что такое синфазный шум?

Синфазный шум – один из наиболее распространенных источников излучаемого излучения. Характеристики синфазного шума можно увидеть на рисунке ниже: ток синфазного шума протекает через сигнал в прямом И через путь обратного сигнала в том же направлении. Существуют различные источники синфазного шума, такие как емкостная связь (одновременно с трактом прямого и обратного тока) или зашумленная контрольная точка.При наличии синфазного шума могут возникнуть два эффекта:

Синфазный шум против дифференциального шума.

Что такое ферритовые зажимы?

Зажимные ферриты, также называемые ферритами для кабелей, – это ферриты, которые можно открывать и устанавливать вокруг провода или кабеля. Они очень удобны, потому что их можно установить вокруг проводки без необходимости отсоединять какие-либо клеммы. Ферриты зажима изготовлены из материалов с высокой магнитной проницаемостью, таких как MnZn или NiZn. Высокая проницаемость этих материалов «вынуждает» концентрировать силовые линии магнитного поля синфазного тока внутри этих фиксирующих ферритов.

Пример ферритового зажима (ферритовый кабель) [8].

Характеристики зажимных ферритов

С физической точки зрения зажимные ферриты работают как ферритовые шарики. У них есть частотно-зависимый импеданс. С увеличением частоты ферритовые шарики ведут себя индуктивно, пока частота не достигнет резонансной частоты. Вокруг резонансной частоты ферритовый шарик ведет себя резистивно и, следовательно, помогает эффективно подавлять синфазный шум. Для еще более высоких частот феррит проявляет емкостное поведение.Следующие два рисунка показывают типичную частотную характеристику ферритового зажима. На левом графике показано, как импеданс зависит от частоты (резонансная частота примерно 150 МГц). Второй показывает, как изменяется резонансная частота в зависимости от количества витков, то есть сколько раз кабель наматывается на феррит. При добавлении витков сопротивление увеличивается, но частота сдвигается из-за дополнительной емкости.

Характеристики ферритового зажима [1].

Основные параметры ферритовых зажимов

Ферритовые зажимы бывают различных типов и размеров.Чтобы выбрать подходящий, важно знать несколько основных аспектов:

• Материал. Магнитный материал и его проницаемость будут определять полезный частотный диапазон феррейта. Есть много видов материалов. Вот самые важные из них: Железный порошок (Fe), подходящий для низких частот. Ядра MnZn, подходящие от нескольких МГц до 30 МГц. NiZn, подходит от нескольких МГц до 1 ГГц.

• Кюри Температура Tc. Магнитные материалы сохраняют свои свойства до тех пор, пока не достигнут значения температуры Кюри. При более высоких температурах феррит теряет свой постоянный магнетизм и, следовательно, теряет все фильтрующие свойства. Обычно значения температуры высокие, несколько сотен [ºC]. Обычно точка Кюри намного выше рекомендованной рабочей температуры, поэтому ферриты никогда не должны работать около этих высоких температур. Например, Würth Elektronik утверждает, что Tc некоторых ферритов составляет 150 ° C [6].

• Размер. Максимальный размер провода, который можно вставить через феррит, и количество витков.

• Насыщенность. Как и другие детали, изготовленные из ферромагнитных материалов, ферритовые зажимы изменяют свое поведение с увеличением тока. Однако синфазные токи, отвечающие за подавление непреднамеренных излучений, обычно находятся в диапазоне микро- или миллиампер. Следовательно, ток насыщения обычно не является проблемой для ферритовых кабелей в качестве фильтров синфазных электромагнитных помех (EMI).

Что такое синфазные дроссели?

Синфазные дроссели, также известные как дроссели с компенсацией тока, в основном представляют собой пару связанных индукторов.

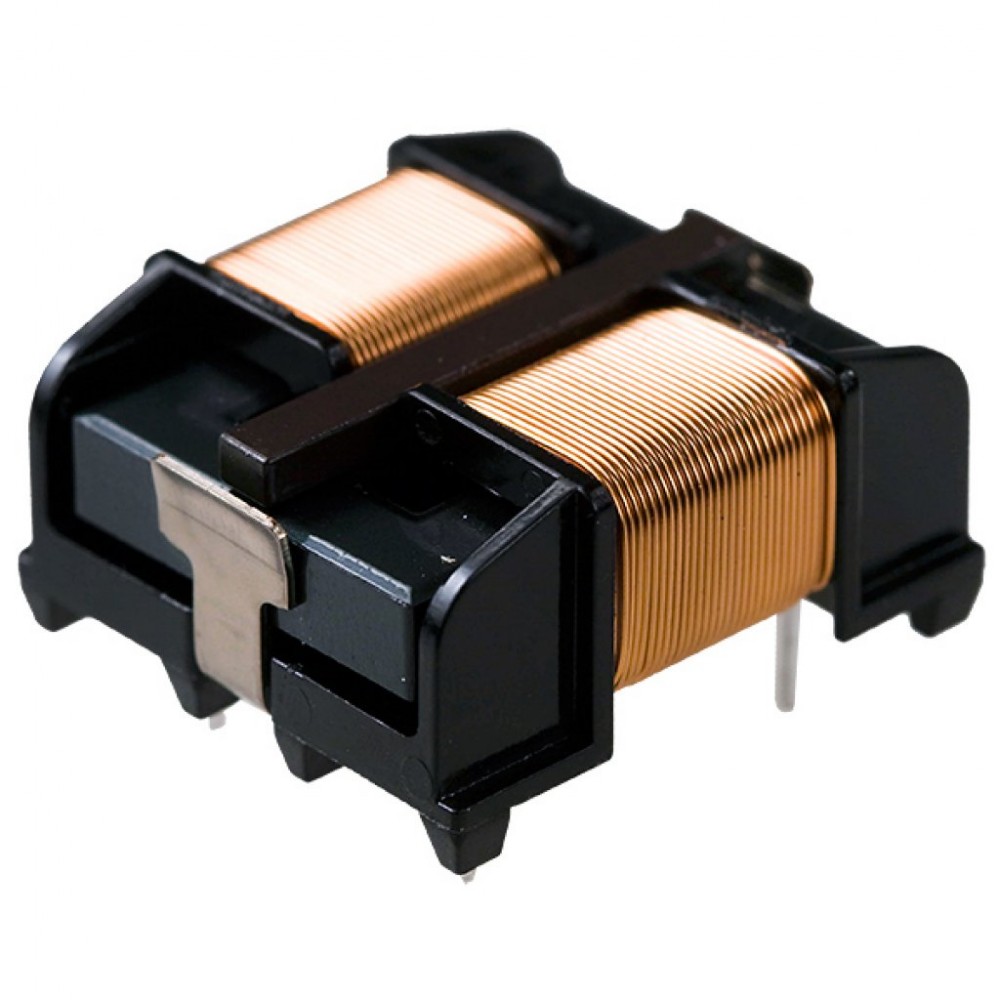

Синфазный дроссель SMD [2].

На рисунке ниже показано, как дифференциальный и синфазный токи протекают через синфазный дроссель. Дифференциальный ток, циркулирующий через каждый из индукторов, создает магнитное поле, и, поскольку они связаны, магнитное поле, создаваемое одним индуктором, противодействует полю, создаваемому другим индуктором, тем самым устраняя общую магнитную энергию, циркулирующую по обоим проводникам.

Символ синфазного дросселя.

Характеристики синфазных дросселей

Идеальный синфазный дроссель устраняет весь синфазный шум (бесконечный общий импеданс) и пропускает через него все дифференциальные сигналы (нулевой дифференциальный импеданс). В реальном мире существуют ограничения для обеих характеристик, поэтому важно знать приложение и его частотные характеристики, чтобы выбрать правильный дроссель.

Как было сказано ранее, импеданс, представленный синфазным сигналам, известен как общий импеданс, а импеданс, представленный для дифференциальных сигналов, известен как дифференциальный импеданс.Измерение обоих параметров можно выполнить с помощью анализатора цепей. Для каждого измерения частотной характеристики входы и выходы синфазных дросселей необходимо замкнуть накоротко, как показано на рисунке ниже.

Слева: измерение синфазного сигнала. Справа: измерение в дифференциальном режиме. Таблицы данных

обычно включают в себя кривые с импедансами как синфазного, так и дифференциального режима, и они обычно указываются в логарифмической шкале [дБ], предоставляя информацию о затухании, которое они производят для синфазных и дифференциальных сигналов, циркулирующих через дроссели.

Синфазное и дифференциальное ослабление синфазного дросселя [3].

Основные параметры синфазных дросселей

При выборе синфазных дросселей наиболее важными параметрами, которые следует учитывать, являются следующие:

• Ток Рейтинг [A]. Максимальный среднеквадратичный (RMS) ток, который может быть приложен без насыщения сердечника. Чтобы избежать насыщения сердечника, необходимо оставить немного места для максимального тока насыщения.Однако синфазные токи, которые ответственны за непреднамеренное излучение, обычно находятся в диапазоне микро- или миллиампер. Следовательно, ток насыщения обычно не является проблемой для фильтров синфазных электромагнитных помех (EMI). Ограничивающим фактором для номинального тока синфазных дросселей является сопротивление меди Rdc обмоток, поскольку это приводит к тепловому нагреву дросселя.

• Материал. Материал сердечника будет определять полосу частот, а также пределы насыщения.Магнитная проницаемость µr [1] описывает способность концентрировать магнитный поток в материале.

• Прямой ток сопротивление Rdc [ Ом] . Максимальное сопротивление при 0 Гц. Это вызвано тем, что каждый медный провод имеет сопротивление более 0 Ом. Он определит максимальные потери мощности синфазного дросселя.

• Номинальная индуктивность [H]. Обычно выдается вместе с тестом, при котором измеряется индуктивность (частота и приложенный ток). Вот почему кривые затухания не совсем плоские и есть причина саморезонанса.

Реальные приложения

Синфазные дроссели часто используются для фильтрации входных линий питания. В этом случае дроссель синфазного сигнала ослабляет шум, исходящий от внешнего источника питания, и наоборот.

Сетевой фильтр постоянного тока с синфазным дросселем.

В шинах дифференциальной связи, таких как сеть контроллеров (CAN), широко используемая в автомобилях, синфазные дроссели фильтруют сигналы перед передачей в другие части автомобиля.

Синфазный фильтр в связи по шине CAN [4].

В высокоскоростных приложениях, таких как универсальная последовательная шина (USB), обычно добавляют ферритовый буртик на один или даже на оба конца кабеля. Обычно это делается для предотвращения непреднамеренного излучения путем ослабления синфазных токов в кабеле.

Ферриты по USB-кабелю [5].

Заключение

Ферритовые зажимы и синфазные дроссели являются важными компонентами в области электромагнитной совместимости (ЭМС). Они ослабляют высокочастотные токи синфазного шума и, следовательно, помогают снизить уровень излучаемых помех. Ферритовые зажимы широко используются для поиска и устранения неисправностей, поскольку их можно легко установить в уже собранную систему. Синфазные дроссели важны для подавления синфазных помех в источниках питания и высокоскоростных линиях дифференциальных сигналов (например,грамм. CAN, Ethernet, LVDS).

Это сообщение в блоге было написано Игнасио де Мендисабалем (инженер-электронщик, Брюссель) и отредактировано Рето Келлер (инженер-электронщик, Швейцария). Большое спасибо Игнасио и Рето за их ценную работу.

Ссылки

[1] Ферритовый цех. https://ferrite-shop.com/product/5-mm-ferrite-snap-on-clamp/ , по состоянию на 06 ноября 2020 г.

[2] West Coast Magnetics. https://www.wcmagnetics.com/ , по состоянию на 6 ноября 2020 г.

[3] Поиск подходящего феррита: сравнение материалов сердечника, Würth Elektronik. https://www.we-online.com/web/en/electronic_components/news_pbs/blog_pbcm/blog_detail-worldofelectronics_72001.php , по состоянию на 06 ноября 2020 г.

[4] Texas Instruments. Синфазные дроссели в сетях CAN: источник неожиданных переходных процессов. https://www.ti.com/lit/an/slla271/slla271.pdf , по состоянию на 06 ноября 2020 г.

[5] Swling – USB-кабели Tripp Lite с двойным ферритом. https: // swling.com / blog / 2019/09 / tripp-lite-dual-ferrite-usb-cabin / , по состоянию на 06 ноября 2020 г.

[6] Лист данных Ферритовый кольцевой сердечник WE-NCF с нейлоновым зажимом, Würth Elektronik. https://www.we-online.de/katalog/datasheet/74271318.pdf , по состоянию на 06 ноября 2020 г.

[7] Компонент RS. https://uk.rs-online.com/web/p/ferrite-sleeves/1232497/ , по состоянию на 06 ноября 2020 г.

Фильтрация синфазного шума в перегруженных средах

Множество факторов способствуют увеличению количества «шумовых» помех, которые могут нарушить функциональность и даже повредить электронные устройства, начиная с огромного количества используемых поблизости в любой момент времени.

Сегодняшние автомобили – яркий тому пример. В одном автомобиле вы можете найти Wi-Fi, Bluetooth, спутниковое радио, системы GPS, светодиодные фонари, кондиционер, усилитель руля, антиблокировочную систему тормозов, камеры заднего вида и другие приборы. Многие элементы также работают с двигателями постоянного тока, включая сиденья с электроприводом, регулируемые зеркала, дворники, электрические стеклоподъемники и люки на крыше.

Этот же пример может также применяться к различным устройствам, от устройств с поддержкой Wi-Fi или Bluetooth, таких как стиральные машины, кофемашины эспрессо, медицинские инструменты и даже медицинские имплантаты.

Для этого в промышленности обычно применяют экранирование вместе с фильтрами электромагнитных помех в различных конфигурациях для устранения нежелательного шума.

Однако даже некоторых традиционных решений по устранению EMI / RFI уже недостаточно, учитывая увеличение частоты рабочей цепи, шумы более высоких частот, которые расширяют диапазон затронутых частот, и миниатюризацию электронных устройств, которая сокращает расстояние между источником и жертвой.

Если этого было недостаточно, многие электронные устройства легче подвержены влиянию шума, даже с меньшим энергопотреблением, благодаря сегодняшним схемам, которые работают при более низком напряжении.

Это побуждает многих OEM-производителей избегать таких вариантов, как дифференциальный с двумя конденсаторами, с тремя конденсаторами (один X-конденсатор и 2 Y-конденсатора), проходные фильтры, синфазные дроссели или их комбинации для получения более идеальных решений, таких как монолитные. Фильтры электромагнитных помех, обеспечивающие превосходное подавление шума в значительно меньшем корпусе.

EMI / RFI Noise
Когда электронные устройства получают сильные электромагнитные волны, в цепи могут индуцироваться нежелательные электрические токи, которые могут вызвать непредусмотренные операции – или помешать запланированным операциям.

EMI / RFI могут быть в форме кондуктивных или излучаемых излучений. Когда происходит электромагнитное излучение, это означает, что шум распространяется по электрическим проводникам. Излучаемые электромагнитные помехи возникают, когда шум распространяется по воздуху в виде магнитных полей или радиоволн.

Даже если энергия, подаваемая извне, мала, если она смешана с радиоволнами, используемыми для радиовещания и связи, это может вызвать потерю приема, аномальный шум в звуке или нарушение видео в местах, где радиоволны для радиовещания и связи связь слабая.Если энергия слишком сильная, электронные устройства могут быть повреждены.

Источники шума включают естественные, такие как электростатический разряд, освещение и другие источники; и искусственный шум, такой как контактный шум, утечка из устройств, которые используют высокие частоты, нежелательное излучение (например, гармоническое излучение от цифровой схемы, излучение от импульсных источников питания) и другие.

Шум может даже создаваться схемой внутри электронного устройства и вызывать помехи в другой цепи того же электронного устройства.

Обычно шум EMI / RFI является синфазным шумом, поэтому решение состоит в том, чтобы практически исключить нежелательные высокие частоты с помощью фильтра EMI, либо как отдельного устройства, либо встроенного в печатные платы. Это также помогает OEM-производителям соответствовать нормативным стандартам, которые существуют в большинстве стран и ограничивают уровень шума.

Фильтры электромагнитных помех
Фильтры электромагнитных помех обычно состоят из пассивных компонентов, таких как конденсаторы и катушки индуктивности, соединенных вместе в цепи.

«Катушки индуктивности пропускают постоянный ток или токи низкой частоты, блокируя вредные нежелательные высокочастотные токи.Конденсаторы обеспечивают путь с низким импедансом, чтобы отводить высокочастотный шум от входа фильтра либо обратно в источник питания, либо к заземлению », – пояснил Кристоф Камбрелин из Johanson Dielectrics, компании, производящей различные мультикомпоненты. слоистые керамические конденсаторы и фильтры электромагнитных помех.

Традиционные подходы к синфазной фильтрации включают фильтры нижних частот, состоящие из конденсаторов, которые пропускают сигналы с частотой ниже выбранной частоты среза и ослабляют сигналы с частотами выше частоты среза.

Обычной отправной точкой является применение пары конденсаторов в дифференциальной конфигурации с одним конденсатором между каждой дорожкой и землей дифференциального входа. Емкостной фильтр в каждой ветви отводит EMI / RFI на землю выше заданной частоты среза. Поскольку эта конфигурация включает передачу сигнала, противоположного по фазе, по двум проводам, отношение сигнал / шум улучшается, а нежелательный шум передается на землю.

«К сожалению, значение емкости MLCC с диэлектриком X7R (обычно используемым для этой функции) значительно изменяется в зависимости от времени, напряжения смещения и температуры», – пояснил Камбрелин.«Таким образом, даже если два конденсатора тесно согласованы при комнатной температуре, при низком напряжении в определенный момент времени, очень вероятно, что они в конечном итоге будут иметь совсем другое значение, когда время, или напряжение, или температура изменится. Это несоответствие между двумя линиями приведет к тому, что отклик рядом с отсечкой фильтра будет неравным, и, следовательно, он преобразует синфазный шум в дифференциальный шум »

Другое решение – подключить большой конденсатор «X» к двум конденсаторам «Y».Шунт конденсатора «X» обеспечивает желаемый эффект синфазной балансировки, однако с нежелательным побочным эффектом фильтрации дифференциального сигнала

Возможно, наиболее распространенным решением и альтернативой фильтрам нижних частот является дроссель синфазного сигнала.

Синфазный дроссель – это трансформатор 1: 1, в котором обе обмотки действуют как первичные и вторичные. В этом подходе ток через одну обмотку индуцирует встречный ток в другой обмотке. К сожалению, синфазные дроссели также большие, тяжелые, дорогие и подвержены отказу из-за вибрации.

Тем не менее, идеальный синфазный дроссель с идеальным согласованием и связью между обмотками полностью прозрачен для дифференциальных сигналов и имеет очень высокое сопротивление для синфазного шума.

Одним из недостатков синфазных дросселей является ограниченный частотный диапазон из-за паразитной емкости. Для данного материала сердечника, чем выше индуктивность, используемая для получения низкочастотной фильтрации, тем больше требуется количество витков и, как следствие, паразитная емкость, которая препятствует высокочастотной фильтрации.

Несоответствие между обмотками из-за механического производственного допуска может вызвать преобразование режима, когда часть энергии сигнала преобразуется в синфазный шум и наоборот. Это вызывает проблемы с электромагнитной совместимостью и помехоустойчивостью. Несоответствие также снижает эффективную индуктивность в каждой ветви.

Синфазные дроссели действительно имеют большое преимущество перед другими вариантами, когда дифференциальные сигналы (проходящие) работают в том же частотном диапазоне, что и синфазный шум, который необходимо подавлять.При использовании дросселя синфазного сигнала полоса пропускания сигнала может расширяться до полосы подавления синфазного сигнала.

Монолитные фильтры электромагнитных помех
Несмотря на популярность синфазных дросселей, лучшей альтернативой могут быть монолитные фильтры электромагнитных помех. При правильной компоновке эти многослойные керамические компоненты обеспечивают превосходное подавление синфазного шума. Они объединяют два симметричных шунтирующих конденсатора в одном корпусе с компенсацией взаимной индуктивности и экранированием. Эти фильтры от Johanson Dielectrics используют два отдельных электрических пути в одном устройстве, подключенном к четырем внешним соединениям.

Во избежание путаницы следует отметить, что монолитный фильтр электромагнитных помех не является традиционным проходным конденсатором. Несмотря на то, что они выглядят одинаково (одинаковая упаковка и внешний вид), их дизайн сильно различается, и они не связаны одинаковым образом.

Как и другие фильтры EMI, монолитные фильтры EMI ослабляют всю энергию выше указанной частоты среза и выбирают только пропускание необходимой энергии сигнала, одновременно отводя нежелательный шум на «землю».

Ключевым моментом, однако, является очень низкая индуктивность и согласованный импеданс.В монолитных фильтрах EMI выводы подключаются внутри к общему контрольному (экранному) электроду внутри устройства, а пластины разделяются контрольным электродом.

Электростатически три электрических узла образованы двумя емкостными половинами, которые имеют общие электроды сравнения, и все они содержатся в едином керамическом корпусе.

«Будучи очень хорошо сбалансированным, монолитный фильтр электромагнитных помех практически не обеспечивает преобразования синфазного шума в дифференциальные сигналы и наоборот.Кроме того, очень низкая индуктивность делает его особенно эффективным на высоких частотах », – сказал Камбрелин.

Баланс между половинами конденсатора также означает, что пьезоэлектрические эффекты равны и противоположны, взаимно компенсируясь. Это также влияет на изменение температуры и напряжения, поэтому компоненты обеих линий стареют одинаково.

«По сравнению с решением с синфазным дросселем, это устройство обеспечивает значительно большее подавление радиопомех в значительно меньшем корпусе. Он также отвергает гораздо более широкую полосу частот », – добавил Камбрелин.

Обратной стороной этих монолитных фильтров электромагнитных помех является то, что их нельзя использовать, если синфазный шум находится на той же частоте, что и дифференциальный сигнал. «В этом случае лучше использовать дроссель синфазного тока», – сказал Камбрелин.

Хотя монолитные фильтры электромагнитных помех изначально стоят дороже, чем эквивалентные обычные конденсаторы, наши клиенты говорят нам, что их стоимость составляет лишь часть стоимости одного синфазного дросселя.

Подавление синфазного шума | Редукционные фильтры синфазного сигнала

Скачать PDF-версию страницы

Понимание создания, эффектов и способов уменьшения синфазного перенапряжения

Что такое общий режим?

Для начала, общий режим плохой.Синфазное напряжение создается частотно-регулируемыми приводами (VFD), которые служат способом управления скоростью двигателей переменного тока путем изменения частоты источника питания с использованием широтно-импульсной модуляции (PWM). Это достигается путем постоянного включения и выключения транзисторов, IGBT или тиристоров.

Непрерывная генерация импульсов мощности от частотно-регулируемых приводов предотвращает образование гладкой синусоиды, сумма которой в любой точке равна нулю (см. Рисунок 1). Вместо этого полученные формы сигналов приводят к сумме в любой точке, которая не всегда равна нулю (см. Рис.2). Результатом является повреждение синфазного перенапряжения, что может привести к разрушительным последствиям для вашего оборудования.
Рис.1 Трехфазное питание от электросети
генерирует три гладких синусоидальных волны
, которые в любой точке усредняют нулевую сумму. Это создает оптимальный сценарий
с нулевым синфазным перенапряжением.

Рис.2

Мощность, производимая частотно-регулируемыми приводами, вырабатывается в виде непрерывной генерации импульсов,
которых в среднем достигают синусоиды. Однако сумма в любой момент равна
, что не всегда равно нулю, что приводит к повреждению синфазного перенапряжения.

Разрушающие эффекты синфазного перенапряжения

Проблемы синфазного режима возникают за пределами частотно-регулируемого привода, поэтому их трудно диагностировать. Эффекты синфазного перенапряжения чрезвычайно проблематичны для повседневных операций. Эти проблемы негативно влияют на вашу прибыль, создавая необходимость в замене оборудования, увеличивая затраты на ремонт и могут привести к остановке производства.

Как устранить перенапряжение в синфазном режиме?

К сожалению, синфазное перенапряжение не может быть устранено, но может быть уменьшено.Существует несколько решений для борьбы с синфазным перенапряжением: правильно разработанный фильтр du / dt, синфазный дроссель или комплект заземления вала для защиты подшипников двигателя. Но все они не созданы одинаково, и есть только одно решение, которое превосходит их все – запатентованная система Triple Core Defense dV Sentry ™.

________________________________________________________________________________________________________________________________________________________

Проблемы общего режима включают:

• Повреждение подшипников двигателя
• Неожиданное срабатывание замыкания на землю
• Неустойчивое поведение частотно-регулируемых приводов и ПЛК
• Преждевременный выход из строя изоляции двигателя
• Повреждение кабеля
________________________________________________________________________________________________________________________________________

dV Sentry ™ – единственный проверенный фильтр, обеспечивающий снижение синфазного сигнала, защиту от пикового напряжения и уменьшение времени нарастания – все в одном устройстве.

Уникальное запатентованное ядро ​​Triple Defense DV Sentry

Запатентованная конструкция dV Sentry ™ и его ядро ​​Triple Defense не похожи ни на что из того, что вы видели раньше.

• Снижение синфазного сигнала: фильтрует мощность через внешний сердечник и снижает синфазный ток.
• Защита от пикового напряжения и защита от времени нарастания: мощность фильтруется через внутренний сердечник, сокращает время нарастания и обеспечивает защиту от пикового напряжения.

dV Sentry vs.Остальное

DV Sentry превосходит конкурентов с проверенными результатами. Из трех протестированных фильтров, типичного фильтра du / dt, синфазного дросселя и фильтра DV Sentry, dV Sentry показал, что он выделяется среди конкурентов. Каждый фильтр был протестирован с использованием системы привода 480 В, 50 л.с., 1000 футов кабеля, частоты переключения 8 кГц и полной нагрузки. Хотя многие конкуренты заявляют о снижении синфазного напряжения, им не удается его поддержать.

Фильтрация	Фильтр синфазного демпфирования	Изменение синфазного тока	Примечание
Стандартный фильтр du / dt	НЕТ	-5%	Пренебрежимо низкая фильтрация синфазных помех
Синфазный дроссель	Нет	18%	Ненадежная фильтрация синфазных помех
Щетка заземления вала	НЕТ	0%	Может защитить подшипники
MTE dV Сторожевой фильтр	Оптимальный	-47%	Надежная фильтрация синфазных помех

The SineWave Guardian: Нет ничего лучше для защиты двигателя.

Защита двигателя и качество электроэнергии не должны быть загадкой. MTE упрощает это. Показательный пример: наш фильтр SineWave Guardian ™. Этот лучший в своем классе фильтр обеспечивает непревзойденную производительность при очистке сигналов ШИМ, генерируемых частотно-регулируемыми приводами (VFD). Он практически исключает высокочастотную составляющую и пики напряжения, тем самым снижая нагрев двигателя, что продлевает срок его службы и сокращает время простоя. SineWave Guardian также предлагает невероятную надежность и долговечность.Он более эффективен и выдерживает более высокие температуры окружающей среды, что делает его идеальным для различных применений, от сталелитейных заводов до нефтяных месторождений. Его модульная конструкция и меньшая занимаемая площадь упрощают интеграцию и установку. Все это составляет лучший синусоидальный фильтр и лучшее соотношение цены и качества на рынке сегодня.

SineWave Guardian Performance:
SineWave Guardian – это синусоидальный фильтр, который защищает двигатели от повреждений, «очищая» синусоидальную форму волны, генерируемую частотно-регулируемым приводом.

Хотите узнать больше?

Знаете ли вы: в вашей системе могут наблюдаться пиковые напряжения и время нарастания, превышающие стандарт NEMA MG-1, часть 31, для двигателей с инверторным режимом работы.

Фильтры синфазных помех – комплекты ВЧ

Применение фильтров синфазных помех

Чем полезны фильтры синфазных помех? Фильтры синфазного режима используются во многих приложениях. Вот несколько примеров: для антенн с торцевым питанием, чтобы коаксиальный кабель не становился частью антенны.Антенны заземленной поверхности, чтобы экран коаксиального кабеля не использовался как лишний радиальный. Между трансивером и усилителем для предотвращения замыкания на землю. Непосредственно в точке питания дипольной антенны (здесь ее часто называют BalUn). Еще одна ситуация, когда это может быть полезно, – это когда вы входите в Дом (лачугу). Поскольку во многих случаях коаксиальный кабель не всегда выходит из антенны под углом 90 градусов по отношению к излучателю антенны, экран коаксиального кабеля принимает сигнал непосредственно от антенны.

Основная причина использования синфазного дросселя заключается в том, чтобы гарантировать, что экран коаксиального кабеля не станет частью антенной системы и не будет излучать непреднамеренно. Подумайте о всевозможных неприятных эффектах: проблемы с помехами, нарушение диаграммы направленности антенны и более высокий уровень шума. Этот последний момент связан с тем, что при передаче не только экран коаксиального кабеля излучает, но и работает как приемная антенна. Поскольку коаксиальный кабель часто проходит в пределах дома, рядом с источниками помех (сеть, ПЛК и т. Д.), Полезно устранить эти источники помех.В любом случае, веская причина использовать фильтр общего режима.

Влияние синфазного дросселя трудно предсказать. Это зависит от местных условий. Подумайте о: типе антенны, размещении антенны, типе фидерной линии, размещении фидерной линии и особенно о местных источниках помех. Есть производители, которые заранее обещают значительное снижение помех, но это нереально. Есть случаи, когда помехи уменьшаются на две-три S-точки, но также есть случаи, когда фильтр не оказывает заметного эффекта.

Дипольная антенна

В случае использования хорошего BalUn (который на самом деле является фильтром синфазных помех) в точке питания антенны, во многих случаях дополнительный фильтр синфазных помех не требуется. Важно, чтобы коаксиальный кабель был натянут как минимум на четверть длины волны под прямым углом к ​​дипольной антенне. В противном случае антенна излучает прямо в оболочку коаксиального кабеля. Во многих случаях местные обстоятельства просто не позволяют этого достичь. При входе в дом используйте фильтр синфазных помех, чтобы не допустить попадания нежелательного тока коаксиального экрана в дом.

Антенна EndFed

В случае антенны с торцевым питанием коаксиальный кабель используется в качестве противодействия. Поскольку антенна EndFed в точке питания имеет высокий импеданс, требования к противоемкости не так высоки, но она есть. Если вы хотите узнать об этом больше, ознакомьтесь с этим: EndFed-антенны-критический-взгляд Не должно быть проблемой, если часть коаксиального кабеля используется в качестве противодействующей емкости, но часто возникают раздражающие эффекты. Подумайте о помехах, обратной связи, беспокойном приеме, радиочастотах в хижине и т. Д.Особенно этот беспокойный прием вызван тем фактом, что оболочка коаксиального кабеля в доме может принимать всевозможные помехи, например, от сети.

Где разместить такой синфазный дроссель в случае антенны EndFed?

Слева направо:

1: Нет синфазного дросселя – Если вы находитесь в среде с небольшими помехами и не работаете с высокой мощностью, вы, конечно, можете работать без дросселя. Например, если я работаю в кемпинге портативно, я не использую фильтр общего режима.

2: Синфазные дроссели непосредственно под точкой питания – это нежелательный выбор. Поскольку фильтр находится непосредственно под точкой питания, емкость счетчика фактически устраняется, что ухудшает работу антенны. Поскольку фильтр синфазных помех размещен в точке, где антенна показывает высокий импеданс, фильтр также будет работать намного хуже. Пример: дроссель используется в точке полного сопротивления 3000 Ом. Также сопротивление синфазного тока в этой точке составляет 3000 Ом.Затем происходит распределение напряжения, при котором примерно половина тока экрана все еще пропускается.

3: фильтр синфазных помех на некотором расстоянии от точки питания – это хороший выбор. Поскольку фильтр расположен на некотором расстоянии от точки питания, антенна все еще имеет кусок коаксиального кабеля в качестве счетчика. Дополнительным преимуществом является то, что сопротивление тока антенны уменьшилось, что улучшит характеристики фильтра. Возьмите длину от 0.05 и 0,30 длины волны как расстояние от точки питания.

4: Фильтр синфазных помех в сочетании с емкостью счетчика – Это тоже хороший выбор. Опять же, поместите фильтр на некотором расстоянии от точки подачи. Поскольку у тока оболочки есть альтернатива (противодействующая емкость), фильтр тока оболочки будет работать оптимально. Емкость счетчика длины 0,05 – 0,30 Длина волны.

Вертикальная антенна

Четвертьволновая вертикальная антенна также требует нескольких четвертьволновых радиалов.Если фильтр синфазных помех не установлен, внешняя сторона коаксиального кабеля также будет радиальной. Само по себе это не проблема, но мы не хотим, чтобы в лачуге были синфазные токи. Поэтому и в этой ситуации рекомендуется использовать фильтр общего режима.

Различные фильтры синфазных помех

Существует три различных обычно используемых фильтра синфазных помех. Коаксиальный кабель свернут в катушку, коаксиальный кабель намотан вокруг феррита, а бифилярные обмотки вокруг феррита.Эти три популярных синфазных фильтра теперь будут рассматриваться индивидуально. Здесь используются измерения, сделанные G3TXQ. Настоящим я хотел бы поблагодарить «Стива Ханта» за разрешение использовать этот материал. http://www.karinya.net/g3txq/chokes/

Коаксиальный катушечный фильтр

Ниже приведен обзор некоторых воздушных змеевиков, намотанных из коаксиального кабеля, например, на трубу из ПВХ. Что сразу бросается в глаза, так это плохая пропускная способность. Поэтому для этого типа фильтра очень важно выбрать правильный диаметр и правильное количество обмоток, иначе фильтр не будет работать на выбранной частоте.Из-за ограниченной полосы пропускания этот тип фильтра не подходит для многодиапазонных антенн. К сожалению, этот тип фильтра также дает небольшой реальный импеданс, но в основном индуктивный. Совет таков: желательно не выбирать этот тип фильтра!

Источник: Стив Хант – G3TXQ

Вывод: простота изготовления, очень низкая пропускная способность, малое реальное сопротивление.

Коаксиальный ферритовый фильтр

В приведенном выше примере коаксиальный кабель намотан на трубу из ПВХ (воздушную катушку).Теперь также можно наматывать коаксиальный кабель на ферритовый сердечник. В таблицах Стива Ханта (GX3TXQ) ниже показано влияние различных ферритовых сердечников и количества обмоток.

Популярные ферритовые сердечники рассматриваются ниже. Начнем с самого известного типа -43. Этот ферритовый материал продается разными производителями. Что сразу бросается в глаза, так это пропускная способность по сравнению с воздушной катушкой из коаксиального кабеля.

Источник: Стив Хант – G3TXQ

Ниже вы можете увидеть обзор ферритового материала 31.Что сразу бросается в глаза, так это то, что этот материал лучше подходит для низких частот, вспомните 160, 80, 60 и 40 метровый диапазон.

Источник: Стив Хант – G3TXQ

Type 61 больше подходит для высоких частот.

Источник: Стив Хант – G3TXQ

Последний тип 52 не так легко доступен в Европе, но он обладает некоторыми хорошими характеристиками.

Источник: Стив Хант – G3TXQ

Вывод:

Преимущества: достаточно простота изготовления, ширина полосы, подходящая для многодиапазонных антенн, хорошее ослабление синфазного сигнала, большой реальный импеданс.Недостаток: полоса пропускания по-прежнему не покрывает весь ВЧ спектр.

Бифилярный ферритовый фильтр

HF Kits выбирает бифилярный фильтр синфазного тока. Этот тип фильтра показывает оптимальное затухание в широком спектре. В качестве обмоточного провода хорошо подойдет посеребренный медный провод с изоляцией из ПТФЭ. Этот обмоточный провод имеет низкое сопротивление, выдерживает высокие температуры и имеет значение изоляции 600 Вольт.

Однако полное сопротивление двух параллельных проводов с изоляцией составляет около 100 Ом.Конечно, не должно быть случая, чтобы фильтр синфазных помех нарушал импеданс линии питания и антенны. Таким образом, фильтр синфазных помех также должен иметь импеданс 50 Ом. На рисунке ниже показано, как два набора бифилярных обмоток соединены параллельно вокруг одного и того же тороидального сердечника. Дважды параллельные 100 Ом составляют 50 Ом. В результате импеданс синфазного фильтра такой, каким должен быть.

Ниже представлен график ослабления синфазного сигнала. Материал сердечника FT240-43.По всему ВЧ-спектру (3–30 МГц) затухание не менее 30 дБ.

Заключение

Преимущества: Идеальное демпфирование, широкий спектр, идеально подходит для многополосного использования. Недостатки: более сложный в изготовлении, относительно дорогой тороидальный сердечник и обмоточный провод!

Заинтересованы? Комплект для сборки синфазного фильтра

Скачать как PDF

Будьте осторожны с недорогими / качественными синфазными дросселями….

Уважаемые читатели, в последние месяцы я был очень занят обучением и поиском и устранением неисправностей EMI.Я счастлив быть здесь снова с новым постом.

В этом месяце мы рассмотрим тему из реальной ситуации – очень интересную – для разработчиков электроники, работающих над проблемами кондуктивных выбросов.

В одном из проектов, в котором я участвовал несколько недель назад, у продукта не было кондуктивных помех в линии электропитания переменного тока. При измерениях с помощью LISN (сети стабилизации импеданса линии) проблема была связана с синфазным излучением.

Разработчик схемы попытался использовать дроссель синфазного тока, чтобы уменьшить выбросы (конденсаторы типа Y были невозможны для этого приложения).

Был использован недорогой (это важно!) Дроссель синфазного тока с тороидальным сердечником.

Для этого компонента у него было несколько образцов для тестирования, и изначально дроссель выглядел как эффективное решение для испытаний внутри компании. Назовем использованный дроссель ЧКА.

Благодаря многообещающим результатам в компании, опытный образец был специально подготовлен для отправки во внешнюю лабораторию (время скрестить пальцы!).

Но во внешней лаборатории продукт снова вышел из строя (я думаю, вы экспериментировали с подобной ситуацией), и у вас на ум приходит типичный вопрос: «Как это возможно, что решение в компании не сработало во внешней лаборатории?»

Ответ на этот вопрос, как обычно, заключается в обнаружении различий между обоими сценариями.

Анализируя проблему, я обнаружил, что дроссель, использованный в прототипе для внешней лаборатории, отличался от того, который был припаян в исходном прототипе. Тот же номер детали, тот же производитель, та же коробка с образцами, но…. другой блок, а не ТОЧНО дроссель, используемый в компании. Назовем второй штуцер ЧКБ.

Прежде чем объяснять причину отказа, давайте рассмотрим основы синфазного дросселя.

Синфазный дроссель – это спаренная катушка индуктивности: две катушки индуктивности построены с использованием одного и того же сердечника.Обратите внимание на то, что схема намотки (рис. 1) очень важна для получения синфазного дросселя.

Рис. 1. Идеальный дроссель синфазного сигнала для дифференциальных токов (слева), синфазных токов (в середине) и символ для схемы (справа).

Для этого идеального дросселя магнитный поток в сердечнике обусловлен тем, что токи дифференциальной моды iDM (рис. 1, слева) компенсируют друг друга, что приводит к нулевому импедансу. Но магнитный поток, вызванный синфазными токами iCM (рис. 1, в середине), накапливается, что приводит к высокому значению импеданса.Обозначение этого типа дросселя (рис. 1, справа) использует две точки, чтобы указать, как должны быть сделаны обмотки, чтобы добиться такого поведения.

Подводя итог, идеальный дроссель синфазного режима выглядит как простой провод для сигналов дифференциального режима, в то время как он выглядит как индуктор для сигналов синфазного режима. Одним из преимуществ таких дросселей является то, что они не насыщаются токами дифференциального режима.

Для этих связанных катушек индуктивности коэффициент связи k можно рассчитать по формуле. 1:

k = M / √ (L1 × L2) (Ур.1)

, а индуктивности синфазного и дифференциального режимов могут быть получены из уравнения. 2:

LDM = 2 × (L-M) и LCM = (L + M) / 2 (уравнение 2)

, где M – взаимная индуктивность, а L1, L2 – индуктивности для обеих катушек индуктивности.

Учитывая, что катушки индуктивности равны, L1 = L и для 100% идеальной связи k = 1 взаимная индуктивность M определяется по формуле. 1, равная индуктивности L (M = L), а индуктивности в синфазном и дифференциальном режимах взяты из уравнения. 2, LDM = 0 и LCM = L.

Итак, подтверждается, что мы обнаружим не эффект импеданса для сигналов дифференциального режима, а некоторое значение импеданса для сигналов синфазного режима.

В реальном синфазном дросселе подавление не идеальное. В результате импеданс дифференциального режима не равен нулю. Этот эффект иногда называют «утечкой». Это полезно для фильтрации сигналов дифференциального режима, но в сильноточных приложениях необходимо проверять эффект насыщения.

Вернемся к нашему примеру с ошибкой в ​​лаборатории. Чтобы проанализировать ситуацию, я измерил отклик обоих дросселей с помощью анализатора цепей Bode 100 (действительно полезный инструмент, если вас интересуют частоты до 50 МГц).

Упрощенное измерение синфазного дросселя может быть выполнено, как показано на рис. 2:

Рис. 2. Упрощенное измерение импедансов синфазного дросселя.

Было измерено удовлетворительное функционирование дросселя в нашем приложении (CHKA), результаты представлены на рис. 03:

Рис. 3. Простая характеристика CHKA.

Вы можете увидеть, насколько велико сопротивление эффекта синфазного режима по сравнению с эффектом дифференциального режима.

Для второго дросселя (CHKB), который вышел из строя в лаборатории, я смог увидеть очень тонкую разницу: у одной из катушек дросселя не хватало ОДНОГО ОБОРОТА (рис. 4).

Рис. 4. Дроссели, использованные в нашем примере.

ЧКА имел 14 витков для L1 и L2. ЧКБ имел 14 витков для L1 и 13 витков для L2.

Это очень важное отличие. Если одна из катушек не совсем такая, как другая, индуктивность синфазного режима будет уменьшена (плохая фильтрация синфазного сигнала), а дифференциальная индуктивность увеличится (возможно, сердечник может быть насыщен номинальным током в сильноточных приложениях).

Ядра такого типа наматываются вручную, поэтому человеческие ошибки и / или низкокачественные тесты могут создать эту трудную для поиска проблему.

Сравнение обоих дросселей представлено на рис. 5:

Рис. 5. Сравнение дросселей ЧКА и ЧКБ.

Из измерений ясно, насколько важна идеальная симметрия для двух катушек в дросселе. При отсутствии только одного витка в одной из катушек полное сопротивление синфазного сигнала (рис. 5, слева) резко уменьшается, как, например, от точки A к точке B на той же конкретной частоте.В результате будет снижена эффективность фильтрации синфазных сигналов EMI.

Таким же образом индуктивность дифференциального режима увеличивается от A до B (рис. 5, справа) с типичным эффектом насыщения сердечника.

Позвольте мне завершить этот пост двумя важными советами: 1) будьте осторожны с дешевыми / некачественными компонентами; и 2) попробуйте иметь в своей лаборатории анализатор цепей или анализатор импеданса, чтобы проверить, какой компонент вы используете в своей конструкции. И, конечно же, удачи в следующем дизайне!

Синфазные помехи и прием радиосигналов

Высокая частота коммутации текущих линий передачи данных сделала синфазные помехи (CM) проблемой для радиоприема.В нормальном или дифференциальном (одиночном) режиме ток проходит по одной линии в одном направлении от источника к нагрузке и в противоположном направлении по возвратной линии. Это завершает схему. Однако в CM шумовой ток проходит по обеим линиям в одном и том же направлении. Индукторы создают магнитные поля, препятствующие изменениям тока. Электрический фильтр, дроссель CM, блокирует высокочастотный шум, общий для двух или более линий данных или питания, позволяя пройти желаемому постоянному или низкочастотному сигналу.

Шумовой ток

CM обычно исходит от таких источников, как нежелательные радиосигналы, неэкранированная электроника, инверторы и двигатели. Если не фильтровать этот шум, он создает проблемы с помехами в электронике и электрических цепях. Ключевые игроки на мировом рынке дросселей CM включают AKEMET Corporation, EPCOS, Murata, Bourns, Schaffner, Pulse Electronics, TDK, Schurter, Abracon, API Delevan, Cooper Industries, Eaton, FASTRON Gmbh, Ferroxcube, Halo Electronics, Knitter Switch, KOA Speer. Electronics, Laird, Littelfuse, PulseR, LLC, Sumida, Taiyo Yuden, RECOM Power, STMicroelectronics, TOKIN Corporation, Triad Magnetics, TT Electronics и Welwyn Components.

Würth Elektronik представляет керамический фильтр WE-CCMF CM

В мае Würth Elektronik объявила о выпуске компактного многослойного дросселя CM. Дроссель характеризуется высоким затуханием CM в диапазоне> 30 дБ в диапазоне частот Wi-Fi 2450 МГц. «Керамический синфазный дроссель WE-CCMF обеспечивает отличное демпфирование именно в этом диапазоне 2,45 ГГц. Конструкция LTCC обеспечивает низкие потери и высокую надежность. Компонент SMT, пригодный для пайки оплавлением, обладает высокой термостойкостью. Двухтактная частота среза дросселя составляет 8 ГГц », – сказали в компании.Керамический дроссель описывается как «решение» для повышения чувствительности беспроводных ЛВС и устройств с поддержкой Bluetooth (ноутбуков, ноутбуков, маршрутизаторов, устройств Интернета вещей), которые также имеют интерфейсы с высокоскоростной двухтактной передачей сигнала. К ним относятся USB 3.1 / 3.2, SATA 3.0 / 3.2, HDMI 1.4 / 2.0 или Thunderbolt 2/3.

Дроссели EMI для высокоскоростной и «сверхскоростной» линии передачи данных Coilcraft

Coilcraft UK Ltd, глобальный поставщик магнитных компонентов, включая индукторы радиочастотных микросхем, силовые магниты и фильтры, предлагает дроссель RA6870-AL CM, разработанный для информационно-развлекательных приложений, и дроссель CM1394 Series IEEE1394 CM.Эти высокоскоростные и сверхскоростные дроссели линии передачи данных эффективно снижают синфазный шум в высокоскоростных интерфейсах. «Они поддерживают превосходную целостность сигнала для высокоскоростной связи с частотами отсечки дифференциального режима -3 дБ до 6,5 ГГц», – заявляет компания. Они обеспечивают ослабление синфазного сигнала более 30 дБ на частоте 500 МГц и 25 дБ в диапазоне ГГц.

Между тем, дроссели CM для поверхностного монтажа линий передачи данных

Coilcraft CJ5100, CQ7584 и CR7856 предназначены для ослабления синфазных помех на частотах до 100 МГц.Серия PDLF может снизить шум в 32 раза от 15 МГц до 300 МГц и доступна в версиях с 2, 3 и 4 линиями. Серия PTRF оптимизирована для требований FCC и ITU-T (ранее CCITT). Между тем, семейства Coilcraft LPD, MSD и PFD представляют собой низкопрофильные, миниатюрные дроссели синфазного режима, которые можно использовать для ослабления синфазного шума или дифференциального шума в приложениях как для передачи данных, так и для линий электропередач. Дроссели синфазного сигнала тороидального типа Coilcraft CMT предназначены для обеспечения наивысшего сопротивления синфазного сигнала в самом широком диапазоне частот.«Эти детали идеально подходят для любых приложений, требующих высокого напряжения смещения постоянного тока, и хорошо подходят для использования в импульсных источниках питания. Эти синфазные дроссели наиболее эффективны при фильтрации питающих и обратных проводов синфазными сигналами одинаковой амплитуды », – заявляет компания.

Тороидальные дроссели CM новой серии сигнального трансформатора

Signal Transformer, компания Bel и лидер в разработке и производстве линейных трансформаторов и индукторов SMD, недавно анонсировала свои новые тороидальные дроссели CM серии HCTC.Он был создан для инженеров-конструкторов и производителей, которым требуются блоки питания, обеспечивающие снижение синфазного шума и фильтрацию линии. Он имеет прочную несущую основу для стабильного вертикального монтажа печатной платы (PCB) и фиксированное расстояние между выводами для легкой вставки PCB. Говорят, что он обеспечивает высокую пропускную способность по току и превосходное подавление электромагнитных помех (EMI).

Acal BFi в партнерстве с Magnetec для нанокристаллических стержней

Acal BFi, поставщик передовых технологических решений, недавно объявила о новом общеевропейском партнерстве с поставщиком магнитных компонентов Magnetec.«Соглашение предоставит клиентам по всей Европе доступ к расширенному ассортименту дросселей синфазного тока с высокой проницаемостью, с нанокристаллическими сердцевинами и прямым проектированием и поддержкой интеграции со стороны опытных инженеров Acal BFi», – заявили в компании. Ассортимент дросселей Magnetec CM дополняет портфель магнитных компонентов Acal BFi, который включает как стандартные, так и индивидуальные решения из всех основных классов материалов, включая ферриты, улучшенный порошок, железный порошок, нанокристаллические и аморфные сердечники.Дроссели CM Magnetec изготовлены из запатентованного нанокристаллического сплава Nanoperm с высокой проницаемостью и низкими потерями на высоких частотах. Материал изготавливается с сердечниками различных форм и размеров, что позволяет разработчикам использовать меньше медной проволоки в своих конструкциях, тем самым снижая потери в меди, размер компонентов, а также вес и стоимость материалов.

Замена CM дросселей на монолитные фильтры EMI

Одна из проблем дросселей CM заключается в том, что они тяжелые, дорогие и подвержены поломкам из-за вибрации.Еще один недостаток – ограниченный частотный диапазон из-за паразитной емкости. По сравнению с дросселями CM, монолитные фильтры электромагнитных помех обеспечивают значительно большее подавление радиопомех в значительно меньшем корпусе. Монолитный фильтр электромагнитных помех также отклоняет гораздо более широкую полосу частот и не зависит от величины требуемого постоянного тока, поскольку он установлен в шунте (между линиями и «землей»). В апреле STMicroelectronics представила свой интегрированный фильтр синфазных помех (CMF) и подавление электростатических разрядов в новых устройствах защиты автомобилей.ECMF04-4HSM10Y и ECMF04-4HSWM10Y CMF заявлены как первые CMF на рынке с гарантированной квалификацией автомобильного уровня и гарантированным соответствием автомобильным импульсным помехам.

«Фильтры заменяют дискретные дроссели CM или устройства LTCC (низкотемпературная керамика с совместным нагревом), которые обычно больше и не обеспечивают защиты от электростатического разряда», – заявляет компания. Они размещаются на высокоскоростных линиях передачи данных для камеры, радара, дисплея, мультимедиа и других подключений для предотвращения помех оборудованию беспроводной связи.ECMF04-4HSM10Y имеет дифференциальную полосу пропускания 2,2 ГГц для подавления синфазного шума на HDMI 1.4, MIPI и соединениях. Глубокое затухание, достигающее -25 дБ на частоте 900 МГц и -14 дБ на частоте 1,5 ГГц, не позволяет излучаемым шумам снижать чувствительность антенн сотовой связи и GPS.
