Кабель СИП. Виды и устройство. Маркировка и применение. Монтаж

Старые неизолированные воздушные линии питания электричеством постепенно уходят в прошлое. В настоящее время на воздушных линиях все чаще применяются изолированные провода. Кабель СИП расшифровывается как «самонесущие изолированные провода». Они служат для возведения новых линий электропередач, а также для замены воздушных проводов, которые не имеют изоляции.

Кабель СИП разделяется на основные виды в зависимости от материала и конструктивных особенностей. Каждый отдельный вид кабеля отличается диаметром и числом жил, наличием нулевого проводника, материалом изоляции. Общим свойством таких кабелей СИП является наличие изоляции. В соответствии с ГОСТ они считаются проводами, но по факту это кабели.

Кабель СИП-1

Этот вид кабеля состоит из алюминиевых жил, которые изолированы материалом ПЭТ. Если кратко описать этот вид изоляции, то можно сказать, что ПЭТ – полиэтилентерефталат, термопластичный полиэфирный материал в виде синтетической ткани или пленки. Это покрытие не пропускает ультрафиолетовые лучи. Нулевая жила выполняется в 2-х вариантах: изолированная и без изоляции. СИП-1А — это кабель с изолированным нулем. На это указывает буква «А».

СИП-2

У этого вида кабеля аналогичная конструкция. Отличие состоит лишь в материале изоляции. Все жилы изолированы специальной полиэтиленовой изоляцией (ПЭТ). Такой вид кабеля используют при установке ЛЭП напряжением до 1000 В. Его применяют для натяжки главных линий и вспомогательных веток. Такой кабель целесообразно использовать для северных регионов и районов с умеренным климатом. Он также может применяться для дачных участков, при условии напряжения 380 В.

По стандарту провода должны выдерживать длительный нагрев до определенной температуры. СИП-1А может выдержать 70 градусов, а СИП-2А способен работать при 90 градусах. При установке провода необходимо выполнять требования по наименьшему радиусу изгиба, который по правилам должен быть более 10-кратного размера диаметра кабеля.

СИП-3

Этот вариант кабеля имеет значительные отличия. Его конструкция состоит из стального сердечника с алюминиевой оплеткой, которая состоит из сплава алюминия, магния и кремния. Снаружи провод имеет изоляцию из ПЭТ, которая не пропускает ультрафиолетовые лучи. Такой 1-жильный провод используется для строительства электрических линий 20 киловольт. Он рекомендован для применения в разных типах климата, кроме арктического и резкоконтинентального. По стандарту нормальная температура работы должна быть 70 градусов, допускается температура -20 +90 градусов.

СИП-4

Этот кабель изготавливается из нескольких пар жил. Нулевой провод отсутствует. На конце обозначения есть маркировка «Н», которая свидетельствует о том, что материалом жил является сплав. Если буквы в обозначении нет, то значит жила сделана из чистого алюминия. Снаружи жил имеется изоляция из термопластичного ПВХ, который имеет устойчивость к ультрафиолету.

СИП-5

Устройство этой марки провода подобно кабелю СИП-4, но отличается материалом изоляции, которая выполнена из ПЭТ. Это дает возможность повысить продолжительность воздействия допустимой температуры на 30%. Кабель СИП-5 служит для возведения ЛЭП 2,5 киловольт, а также для подведения к зданиям, уличного освещения, ответвления на загородные дома. Применение СИП-5 рекомендуется для районов умеренного и холодного климата.

Технические свойства провода СИП различных видов указаны в таблице.

Маркировка

Кабель СИП обозначается с помощью цифр, букв и расцветки изоляции. Рассмотрим пример обозначения провода СИП-1, расшифруем его:

СИП – 1 — 3х70 + 1х95 — 0,6 / ТУ 16-705.500 – 2006

Кабель имеет 3 фазные жилы сечением 70 мм², одна жила без изоляции, сечением 95 мм². Рабочее напряжение жил 0,6-1 киловольт.

Маркировка кабеля выполняется по определенным правилам, следующим образом:

Жилы фаз обозначаются цифрами, полосами, способом печати или тиснения.
Нулевая жила не обозначается.
Вместо цифр и букв может применяться цветная полоса шириной более 1 мм.
Вспомогательные жилы освещения обозначаются В1, В2, В3.
Кабель маркируется через каждые 50 см по всей длине.
Обозначения стандартных размеров: ширина знака более 2 мм, высота 5 мм.
Вспомогательные контрольные жилы могут не иметь обозначений.
Маркировка должна быть устойчивой к ультрафиолетовым лучам и сохраняться в течение всего срока службы.

Расшифровав обозначение кабеля по его маркировке, можно сориентироваться в его выборе и правильном применении.

Свойства кабеля

Технические данные кабеля должны быть стандартизированы по ГОСТ Р 52373 – 2005. Этот стандарт определяет применение кабеля СИП для линий электропередач не выше 35 киловольт. Сечение жил может быть до 240 мм². На участках магистрали ЛЭП диаметр основного кабеля делают выше сечения жил ответвляющего кабеля. Технические свойства кабеля позволяют его устанавливать для организации уличного освещения. Для таких задач подойдет кабель СИП с жилами 25 мм².

В стандарте отражается характеристика предельных величин. Если какие-либо параметры не совпадают с ГОСТом, то такой провод использовать нельзя.

Основные параметры провода по стандарту:

Наибольшая допускаемая нагрузка. Чем больше сечение, тем допустимая нагрузка выше.
Наибольшая температура работы.
Предел температуры при критическом режиме (130 градусов).
Допускаемый радиус изгиба (не менее 10 диаметров жил).
Гарантийный срок 3 года.
Срок службы при условии выполнения требований эксплуатации более 40 лет.

Некоторые данные кабеля могут иметь отличия у разных производителей, однако, они должны быть в пределах стандартных значений.

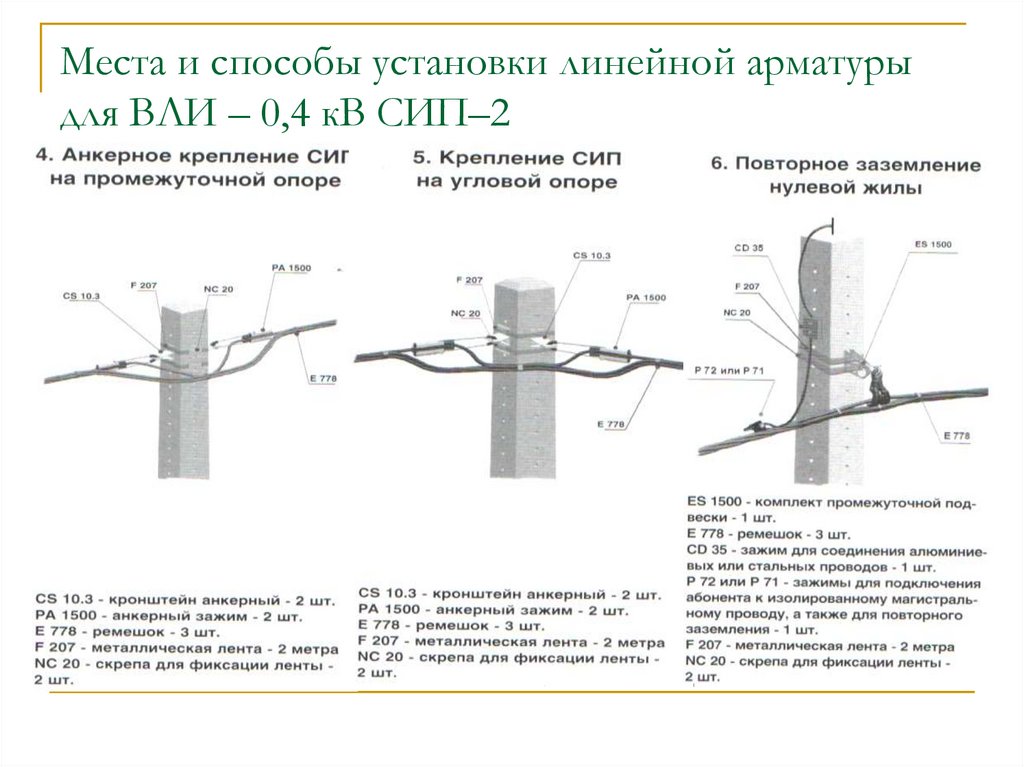

Арматура кабеля СИП

В комплект кабеля входят монтажные элементы и арматура:

Прокалывающие зажимы, которые совмещаются с любым видом кабеля. Они дают возможность выполнить герметичное соединение, так как при этом изоляция не снимается с жилы. После установки зажимов на изоляцию, производят затяжку крепежных болтов. Зубцы прокалывают изоляцию и создают контакт с металлической жилой.
Ответвляющая арматура используется для поддержки и натяжения жил. Зажимы выполнены по принципу, упрощающему установку и демонтаж провода без дополнительного оборудования. Натяжитель применяют для навешивания кабеля к поверхности.
Анкерный крепеж служит для закрепления зажимов. Совместно с крюками и зажимами применяется бандажная лента. Крепежная арматура имеет устойчивость к ржавчине и перепадам температуры.

Особенности монтажа

Кабель СИП служит для проведения линии на открытом воздухе. Его подключение осуществляется к централизованной линии. Чтобы самому подключить такой кабель к центральной линии, необходимо согласовать эту работу с соответствующими организациями, которым принадлежат эти сети. Перед этим в обязательном порядке разрабатывается проект. Для установки кабеля применяют специальные приборы и инструменты.

Для врезки провода используют прокалывающие зажимы, позволяющие произвести подключение без зачистки изоляции кабеля. Затем подключают наконечники. Чтобы подвесить провода на длине больше 25 метров, между столбами натягивают трос. На столбах фиксируют держатели для удобной и быстрой установки кабеля.

Для проведения кабеля по фасаду здания, применяют особые анкерные крепления, которые относятся к штатному комплекту кабеля. Количество анкеров и зажимов должно соответствовать количеству вводных жил. Разрешается заводить кабель в здание не больше, чем на 1 м. Затем осуществляют разводку внутри дома. Особенностью установки кабеля в изоляции является тот фактор, что работы можно проводить без отключения питания сети.

Если материал постройки дома негорючий, то кабель СИП по наружной стене проводят открыто. Конечно, это не придает дому эстетичности, так как кабель черного цвета, и хорошо виден на стене, особенно на фасадной. Чтобы этого избежать, на стену устанавливают пластиковый короб, либо специальную гофрированную трубу. Тем более, если дом деревянный.

Сфера применения

Такие марки провода используют для воздушных ответвлений к домам, а также для прокладки по стенам зданий и сооружений.

Кабель СИП 2 х 16 применяют для отходящих ответвлений внутренних линий передач в помещениях. В качестве ответвляющего провода, СИП 2х16 подходит для подключения к электричеству дачных домиков.

Хотя у СИП имеется много изоляции, но его вес небольшой, что создает удобство для установки. Определить вес по марке кабеля помогает таблица, к примеру, для двухжильного СИП-4:

Применение СИП вместо проводов без изоляции дает возможность не допустить коротких замыканий и удара током при повреждениях линии.

Достоинства проводов СИП:

Нет необходимости в установке мощных изоляторов на линии.
Изолированная линия безопасна для специалистов, обслуживающих ее.
Ширина трассы линии уменьшена из-за того, что все жилы соединены в одной изоляции.
Применяется в любых условиях погоды.
Не подвержены коррозии.
Кража проводов затруднительна, и легко видна.
Экологически безвредны для людей и животных.
Невосприимчивы к перехлестыванию проводов.
Простая и легкая укладка линии.

Из недостатков отмечаются следующие факторы:

Значительный вес одного метра кабеля. Опоры необходимо ставить чаще, чем при применении оголенного провода. Установка деревянных столбов не доставляет особой трудности, однако бетонные конструкции имеют высокую стоимость и сложную установку.
При использовании в масштабах промышленности кабель требует усиленной изоляции.

Что такое СИП: характеристики и особенности применения

Содержание

1 Особенности и преимущества
2 Монтаж СИП в дом
- 2. 1 Рекомендации по монтажу
3 Подключение кабеля. Видео

СИП – это самонесущий изолированный провод, применяемый для передачи электричества в наружных электросетях. Благодаря своим отличным характеристикам, СИП в последнее время применяется не только как воздушный вариант размещения электросетей на специальных опорах, но также для обеспечения подводки электрического тока непосредственно к дому.

Воздушные линии электропередачи с применением СИП

Особенности и преимущества

Конструкция этого провода представляет собой скрученные в определенном порядке токопроводящие алюминиевые жилы. Они снабжены изоляционным покрытием, имеющим в своей основе светостабилизированный термопластичный или сшитый по особой технологии полиэтилен.

Большинство типов таких проводов устроены следующим образом: одна из жил нулевая, остальные – фазные. Они окрашены в черный цвет, который благодаря конструктивным особенностям кабеля защищает его от ультрафиолетового излучения. Нулевая жила имеет стальной сердечник.

Допустимой температурой нагрева СИП при нормальной работе энергосистемы является граничное значение в 70-90 градусов по Цельсию. Его можно прокладывать при температуре окружающего воздуха минус 20 градусов, что является явным преимуществом по сравнению с возможностями кабеля ВВГ (у него такой порог составляет всего минус 15 градусов).

Провода изоляционного типа имеют ряд преимуществ при эксплуатации в наружных сетях по сравнению с незащищенными токопроводящими системами. Это, например, значительно меньшие затраты на организацию таких работ, как прокладка СИП.

Изоляция каждой жилы провода предотвращает возможность короткого замыкания в ветках деревьев, устраняется такая проблема, как возможный перехлест незащищенных проводов при мощных порывах ветра. Намного упрощается и технология монтажа на стене здания, ввод в дом является абсолютно безопасной по своим последствиям операцией. Чтобы иметь полное представление о преимуществах СИП, следует подробно ознакомиться с каждым характерным положительным эффектом от его применения:

значительное уменьшение затрат на обслуживание и подключение;
простой монтаж, который можно осуществлять в безопасном режиме;
благодаря повышенной изоляции, допускается его прокладка прямо по стене дома;
отсутствие при установке требований к наличию изоляторов, достаточно лишь иметь специальную арматуру, чтобы обеспечить крепление провода к столбу;

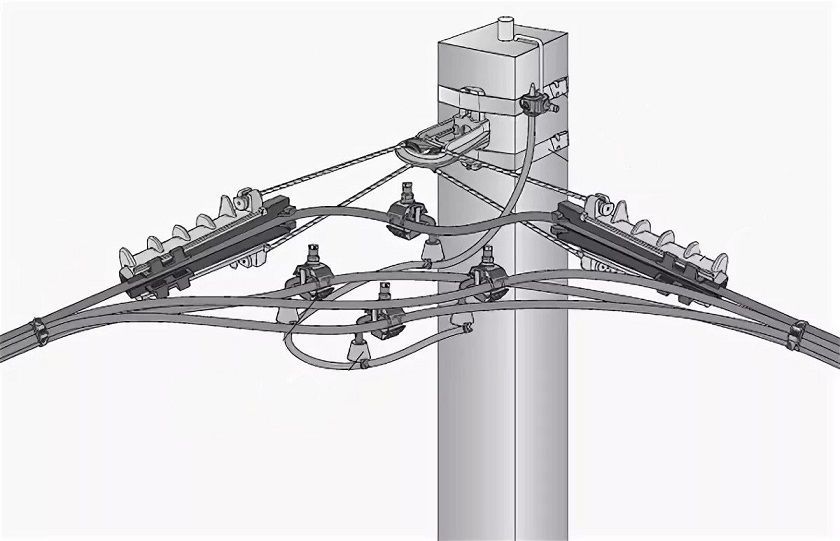

Принцип анкерного крепления СИП на столбе

на линии СИП невозможно образование льда, кроме того, она сама по себе обладает большой устойчивостью к механическим воздействиям;

Подключение СИП к внутренней проводке здания на вводе в строение (так же как и переход на другой тип кабеля) осуществляется с помощью специальной арматуры.

возможность применения герметических сжимов, позволяющих обеспечить ввод электрики в дом, не дает влаге проникать под изоляцию. Такое соединение, кроме всего прочего, гарантирует качественный контакт между внешней и внутренней системами электроснабжения.
потери электричества на линии электропередач в три раза меньше, чем при использовании обычного, неизолированного провода;
ввод электрики в дом можно выполнить без снятия напряжения с действующей электроустановки.

Не стоит проводить СИП непосредственно на ввод в деревянный дом. Для этой цели можно использовать медный кабель.

невозможно несанкционированное подключение через воздушный провод с целью воровства электричества;
продолжительность срока службы – более 25 лет.

Монтаж СИП в дом

Монтаж электропроводки является наиболее ответственным моментом при строительстве дома: ведь, исходя из ее назначения, главная задача – это обеспечить бесперебойную работу всех электроприборов. В последнее время все больше жителей крупных городов стремятся приобрести участок за городом для строительства на нем современной деревянной дачи, в которой семья может организовать полноценный воскресный отдых. Но подключение электричества к дому – дело не безопасное. У деревянной конструкции жилого дома есть немаловажный недостаток – она имеет повышенный уровень пожароопасности.

Силовой кабель ВВГ: технические характеристики и особенности применения

С учетом важности этого факта, решать вопрос оборудования жилого строения электросетью нужно с соблюдением определенных мер предосторожности. Рассматривая правила, действующие при подключении СИП к любому зданию, можно руководствоваться условиями, регулирующими ввод кабеля в деревянный дом. Они содержат более жесткие требования, чем те, что предъявляются к монтажу проводки в обычном, кирпичном строении.

Для подключения электричества к частному дому обычно используют воздушные сети ЛЭП.

Перед началом работ необходимо в обязательном порядке обратиться в энергосбытовую компанию для получения технических условий, чтобы избежать возможных неприятностей в будущем и правильно рассчитать нагрузку электросети на кабель.

Прокладка кабеля возможна только после выполнения некоторых условий:

необходимо заказать разработку проекта энергоснабжения строения, который содержит в себе детальный план работ по устройству электроснабжения дома;
найти профессионального исполнителя, способного правильно выполнить все пункты данного плана.

При эксплуатации электросети время от времени возникает необходимость отключать строение для проведения соответствующей перепланировки или других ремонтных работ. Чтобы каждый раз не обращаться с заявкой в энергосбыт на отключение сети, можно возле дома поставить собственную электроопору. На ней необходимо разместить автоматический выключатель на ввод электроэнергии, позволяющий в любое время обесточить дом.

Подключение кабеля. Видео

Как осуществляется монтаж провода СИП к дому, наглядно рассказано в этом видео.

Преимущества СИП при обеспечении электроснабжения зданий очевидны. В первую очередь это касается индивидуальных построек. Чтобы правильно выбрать способ подсоединения линии к дому, в том числе, если он построен из дерева (и чтобы прокладка кабеля по стене не создавала проблем), следует внимательно познакомиться со всеми правилами проведения этих работ.
