СИЗ колпачки для скрутки проводов. Облегчают ли они работу электрика?

Среди существующих способов соединения проводов в последнее время всё большую популярность набирают колпачки СИЗ. Для электрика они в какой-то степени облегчают рабочий процесс, ведь применение таких колпачков не требует навыков и знаний, дополнительных инструментов и материалов, устанавливаются они просто и быстро. Но и у этих зажимов имеются свои недостатки, не всегда их можно использовать. Давайте поговорим о них более подробно и разберёмся, когда можно воспользоваться подобными соединительными зажимами, а в каких случаях их применение не даст гарантии надёжности и качества.

Назначение и конструктивное исполнение

Соединительные изолирующие зажимы СИЗ, их по-другому называют колпачки, имеют пружинный тип. Основное предназначение этих элементов – соединить два проводника (или больше) и обеспечить этому контакту надёжную изоляцию. СИЗ имеют несколько типоразмеров, и для каждого существует свой диапазон суммарного сечения коммутируемых проводников.

Производитель, как правило, указывает в паспорте либо на упаковке максимальные и минимальные величины этого сечения.

Этот тип соединителей можно использовать многократно.

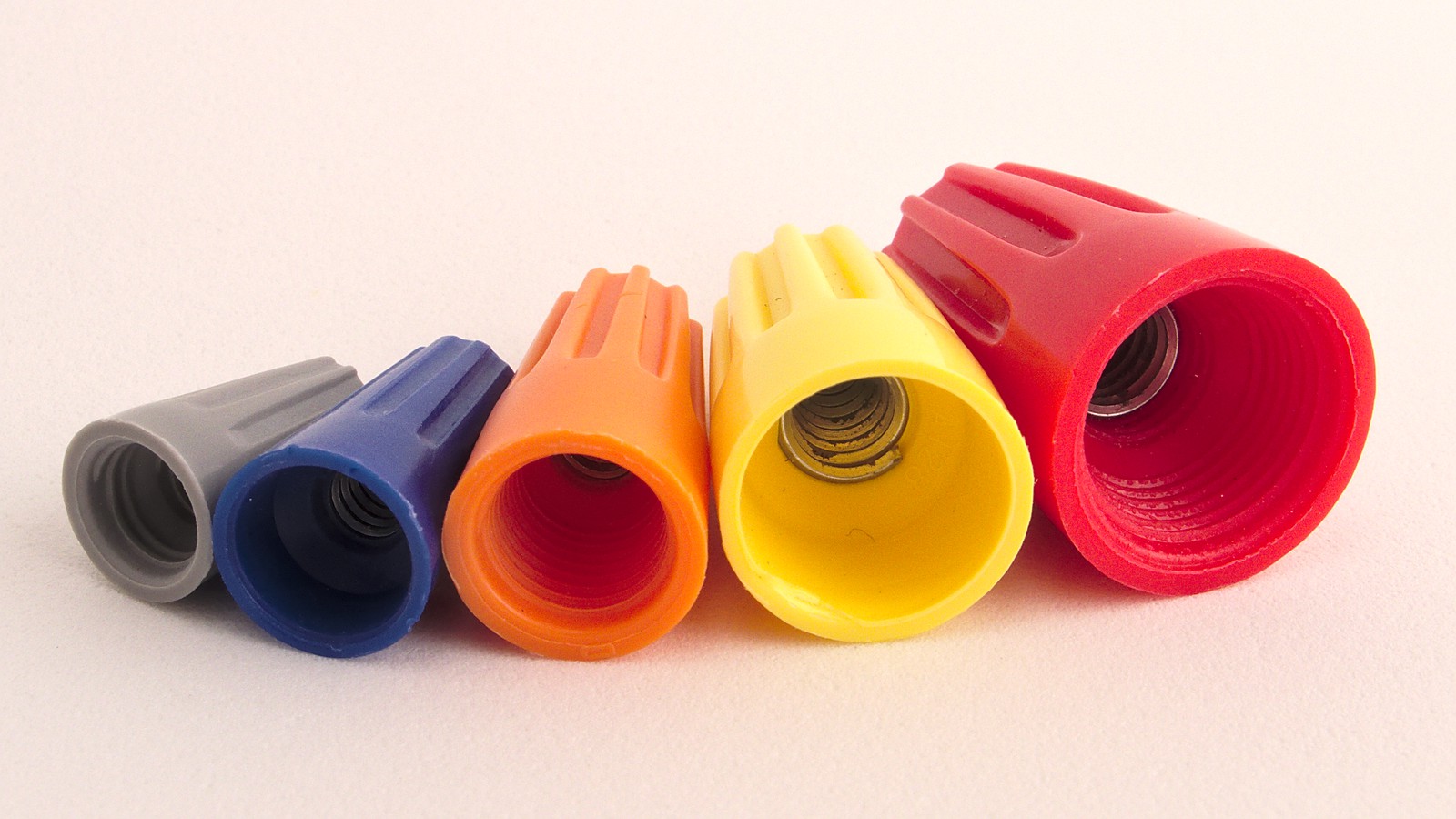

Конструктивное исполнение очень простое, колпачок представляет собою корпус и металлическую сердцевину:

Корпус выполняется из пластика, используют материалы, которые не поддерживают процесс горения, – полипропилен, поливинилхлорид, нейлон. Чтобы колпачки СИЗ было удобнее закручивать во время монтажа, их корпуса имеют выступы или специальные рёбра.
В качестве сердцевины используется металлическая обжимная пружина, которая имеет конусообразную форму. Когда зажим накручивают на скрутку, пружина обжимает её, за счёт чего обеспечивается хороший контакт.

Используются такие колпачки для скрутки проводов во время монтажа электропроводки в жилых и общественных помещениях. Допускается их применение в промышленных сооружениях и зданиях, но если там химически активная, взрывоопасная или влажная среда, то обязательно электрический соединительный узел должен быть расположен в ответвительной коробке с соответствующей степенью защиты.

Об устройстве и назначении соединительных колпачков смотрите в этом видео:

Преимущества и недостатки

Самым главным преимуществом СИЗ колпачка для электрика является простота и быстрота монтажных работ. При этом не требуется никаких дополнительных инструментов и приспособлений.

Колпачок выполняет не только изоляционные функции, но и защищает соединение от механических повреждений.

Не нужны другие изоляционные материалы. Если монтаж выполнен правильно и оголённый участок провода не выходит за корпус колпачка, то изолирующую функцию соединительного узла выполняет сам зажим.

Соединение получается компактное, удобное в эксплуатации. К тому же оно считается разъёмным, то есть при необходимости можно открутить колпачок обратно, вытянуть из него провода и перезаделать соединение.

Как и любой другой вид соединения проводов, наряду с достоинствами колпачки СИЗ обладают и рядом недостатков:

Если неправильно будет подобран типоразмер колпачка, то после монтажных работ, во время эксплуатации, он может просто слететь.
Нельзя использовать СИЗ для уличной электропроводки.
С помощью колпачков СИЗ можно коммутировать только медный провод или кабель. Очень редко встречаются специальные зажимы для алюминиевых проводников, их основное отличие в том, что корпус внутри заполняется антиоксидной пастой.

Выбор колпачков

Типоразмер СИЗ зависит от суммарного сечения и количества соединяемых проводников. Существуют специальные заводские таблицы от производителя, по которым можно подобрать типоразмер зажимов. В них указываются две цифры – минимальное и максимальное суммарное сечение соединяемых вместе жил:

СИЗ-1 – от 1 до 3 мм²;
СИЗ-2 – от 1 до 4,5 мм²;
СИЗ-3 – от 1,5 до 6 мм²;
СИЗ-4 – от 1,5 до 9,5 мм²;
СИЗ-5 – от 4 до 13,5 мм².

Типоразмер колпачка указывается в паспорте изделия. Как правильно выбрать зажим? Необходимо посчитать суммарное сечение всех жил, которые будут соединяться с помощью колпачка СИЗ. Полученная цифра должна быть посередине указанного диапазона. К примеру, если вы соединяете две жилы сечением 2,5 мм

2, и общая цифра суммарного сечения получается 5 мм², то понадобится зажим с типоразмером СИЗ-4, но не СИЗ-3.

Подготовка жил

Прежде чем выполнить соединение проводов с помощью СИЗ, надо зачистить жилы от изоляционного слоя. Для этого понадобится монтёрский нож, но нужно быть предельно осторожным и аккуратным, чтобы не повредить поверхность токопроводящей жилы. Старайтесь не располагать нож под углом 90 градусов к проводнику, в этом случае можно надрезать жилу и она впоследствии поломается. Направляйте лезвие ножа под углом к срезу и снимайте изоляционный слой.

Среди электриков очень популярно такое приспособление как стриппер. Этот инструмент выполняет множество функций, одна из которых снятие изоляции с проводников. У стриппера имеются калиброванные отверстия с режущей кромкой для каждого сечения жилы.

В проводах, которые подлежат соединению, надо снять слой изоляции на одинаковую длину.

Очень важно, чтобы после того, как соединительный электрический узел будет уже изолированный при помощи колпачка, из-под корпуса не выступали оголённые жилы. Поэтому надо чётко замерять длину, на которую нужно зачищать провода. Для этого наденьте зажим на проводок и наметьте место среза, оно должно быть немножко меньше длины корпуса зажима. Есть производители, которые сразу указывают требуемую длину среза на самом изделии или в его паспорте (от 10 до 12 мм).

Монтаж

Существует два способа соединения проводов с помощью колпачков СИЗ: когда предварительно делается скрутка и без неё.

Рассмотрим сначала вариант со скруткой. Зачищенные жилы приложите плотно друг к другу. В том месте, где начинается изоляционный слой, сожмите провода левой рукой либо пассатижами. Правой рукой возьмитесь за кончики проводов и начинайте закручивать их по ходу часовой стрелки. Когда сечение проводов маленькое, у вас получится сделать прочную скрутку вручную. Если вы соединяете больше двух проводов либо у них большое сечение, то воспользуйтесь для скручивания ещё одними пассатижами (то есть одними держите провода, вторыми крутите их).

Когда скрутка будет готова, откусите кончик таким образом, чтобы он был под острым углом.

Если скрутку не используете, просто приложите соединяемые проводники параллельно друг другу, так чтобы на конце они образовали острый угол. Почему кончик проводов должен быть не ровным, а немного под углом? Потому что пружина колпачка имеет конусообразную форму.

Теперь наденьте сверху проводов колпачок СИЗ и с небольшим усилием прокрутите его по ходу часовой стрелки до момента фиксации. Когда вы накручиваете колпачок и при этом прилагаете усилие, пружина раздвигается и плотно сжимает провода.

Может получиться так, что вы немного не рассчитали и зачистили изоляционный слой проводников длиннее, чем корпус колпачка, и теперь оголённые жилы выступают. Это поправимо, сделайте сверху дополнительную намотку. Для изоляции можете использовать скот-ленту, изоленту, тонкую полоску лакоткани.

Процесс соединения проводов с использованием СИЗ колпачков показан в этом видео:

Несколько полезных советов

Если колпачки СИЗ подобраны правильно в соответствии с площадью скрутки, это гарантирует, что он не спадёт.
Опытные электрики советуют, после того, как на соединительный электрический узел установлен колпачок, сразу же проверить его изоляцию. В цепь подаётся максимальная нагрузка минимум на 30 минут, после чего проверяется температура изолирующего элемента. Если колпачок не нагревается, значит, всё смонтировано правильно и нормально работает. В случае, когда обнаружен нагрев, надо разбираться и искать причины.

Нельзя изолировать зажимами СИЗ контакт из медных и алюминиевых проводов. Для этой цели имеются другие приспособления – самозажимные клеммники, клеммные колодки, специальные переходники с металлическими пластинами.
Когда будете накручивать колпачок СИЗ на скрутку, прикладывайте небольшое усилие. Немного поддавливайте для создания плотности контакта. Но и не переусердствуйте, чтобы не поломать обжимную пружину.
Цветовое исполнение колпачков нигде не оговаривается и не классифицируется, поэтому разноцветные СИЗ применяют исключительно для удобства электрика в обслуживании мест соединения. Например, коричневым колпачком обозначают скрутку фазных жил, синим – нулевых, а зелёным или жёлтым проводников заземления.

Не срезайте изолирующие оболочки с жил проводников на большую длину. Обязательно сопоставьте её с внутренней длиной колпачка.

О преимуществах и недостатках СИЗов от различных производителей подробно рассказано в этом видео:

Всё, что касается зажимов СИЗ, мы вам рассказали. Далее ваше дело – воспользоваться ими либо выбрать другие способы соединения проводников. Немало найдётся ситуаций, когда их применение удобно и выгодно. К тому же стоят такие зажимы недорого. Единственное что, хотелось бы посоветовать – выбирайте проверенного производителя. На рынке электротоваров существует много дешёвых вариантов китайского производства, у которых материал корпуса не обладает нужными свойствами, что может привести к возникновению пожара.

Кабельные скрутки СИЗ (соединительные изолирующие зажимы)

Сортировать по:

умолчанию
цене
по наличию

Сортировать по:

умолчанию
цене
по наличию

Несколько слов о соединительных изолирующих колпачках

В настоящее время во многих помещениях, причём, независимо от того это квартира, офис или общественное здание, проводится множество электротехнических работ. Например, прокладываются электропроводки, подключаются какие-то осветительные приборы или техника. При проведении всех этих работ требуется постоянное соединение множества различных проводов.

При соединении проводов используется множество различных надёжных и безопасных способов, например, при помощи болтов или специальных клемм. Но одним из самых простых способов можно считать использование для выполнения подобных работ соединительных изолирующих колпачков, проще именуемых СИЗ. Именно благодаря лёгкости и простоте своего использования в качестве соединительного элемента и получили массовое распространение и популярность колпачки СИЗ.

Помимо этого, причиной необычайной популярности колпачков СИЗ можно назвать ещё одно их огромное достоинство – безопасность применения при проведении электротехнических работ. В самом деле, материал из которого их изготавливают обладает прекрасными изоляционными свойствами и совершенно не поддерживает процессы горения.

Внутри колпачка СИЗ находится пружина, при помощи которой и происходит соединение электрических проводов. Сам колпачок изготовлен из специального пластика, который не только прекрасно защищает место соединения от каких-либо механических воздействий на него и служит отличным изолятором, но и препятствует распространению огня в случае возникновения пожароопасных ситуаций.

На современном рынке электротехнических товаров представлен огромный ассортимент соединительных изолирующих колпачков. Они отличаются друг от друга не только размером, формой, видом или цветом, но и номиналом. Он указан на корпусе колпачка СИЗ и призван дать информацию о том, провода с какой площадью сечения можно соединять при помощи данного конкретного колпачка.

Приобретая колпачки СИЗ следует точно учитывать их номинал и использовать только точно следуя указанному значению. Поэтому, для соединения каждых конкретных проводов можно применять только подобранные для них индивидуальные колпачки. В этом нет ничего удивительного, ведь в том случае, если колпачок СИЗ окажется меньшего номинала, чем того требовалось, то соединение просто не получится произвести, провода не полезут в колпачок. В обратном случае, если колпачок окажется большего размера, то он будет просто бесполезным при соединении электрических проводов.

Приобретая соединительные изолирующие колпачки следует обязательно помнить, что номинал изделий произведённых в европейских странах немного ниже соответствующего показателя их аналогов изготовленных в нашей стране. Кстати, никогда не нужно забывать, что при помощи колпачков СИЗ ни в коем случае нельзя соединять медный провод с алюминиевым.

Если говорить о цвете колпачков СИЗ, которые можно увидеть в продаже, то можно отметить, что он совершенно ничего не значит. Они выпускаются разноцветными просто для удобства потребителя. Используя при соединении электрических проводов разноцветные колпачки СИЗ, при дальнейшей эксплуатации этих соединений в них будет легче ориентироваться.

Таким образом, имея представление о том, для чего предназначены соединительные изолирующие колпачки и всегда имея их под рукой, можно просто, быстро и качественно выполнить безопасное соединение электрических проводов.

Производители электрооборудования

Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Колпачки СИЗ. Виды и устройство. Применение и как выбрать

Для обеспечения более надежного контакта соединяемых проводов скруткой необходимо, чтобы они плотно прижимались друг к другу с усилием. Так как это усилие создается упругостью скручиваемых проводов, то впоследствии из-за сжатий и тепловых расширений, а также деформации и усталости металла скрутка снижает свою надежность и прочность. Поверхность проводов в зазорах окисляется, проводимость соединения снижается, поэтому по правилам скрутка без дополнительных приспособлений запрещена.

Если электромонтер при соединении электрических проводников применяет способ скручивания, и обматывает место скрутки изолентой, то лучше вызвать другого специалиста. Это способ уже давно не используется, так как признан опасным. Для этих задач в настоящее время применяют сертифицированные зажимы. Если рассматривать бытовую сеть питания, то лучшим способом для соединения проводников являются колпачки СИЗ.

Они играют роль соединяющих и изолирующих элементов, которые стали популярными в категории изоляционных материалов. Такие колпачки накручивают непосредственно на скрутку, тем самым укрепляя ее.

Есть мнение, что такой способ соединения ненадежен, но практика показывает, что все неисправности электропроводки с применением изолирующих колпачков чаще всего имеют совсем другие причины:

Неквалифицированный расчет сечения провода и устройств защиты.
Применение поддельных изолирующих колпачков.
Недостаточная квалификация электромонтера, выполняющего электрический монтаж.

Если все выполнять правильно, использовать качественные колпачки необходимых размеров, правильно устанавливать их на скрутку, применять электропроводку достаточного сечения, а также применять устройства защиты необходимого номинала, то такая электрическая сеть будет работать исправно длительное время, не нуждаясь в обслуживании.

Конструктивные особенности

Изолирующие колпачки СИЗ содержат основной элемент – пружину, а также пластиковый корпус, обладающий диэлектрическими свойствами. Пластик изолирующего колпачка обладает устойчивостью к повышенным температурам, не поддерживает горение, и выдерживает величину напряжения до 600 В. Для удобства накручивания колпачка на скрутку корпус может иметь специальные ребра или выступы. Пружина имеет форму конуса и своими витками способна сжимать скрутку проводов. Пружина изготавливается из стали, ее поверхность покрывается специальным защитным слоем. При выборе колпачков размеры пружины должны соответствовать сечению соединяемых проводов в скрутке.

Колпачки СИЗ изготавливаются разных типоразмеров, для каждого из которых соответствует определенный интервал общего сечения соединяемых проводов. Завод изготовитель обычно указывает на упаковке наименьшие и наибольшие величины допустимых сечений.

Виды

Такой вид изоляции соединений проводов пришел в нашу страну из других стран. Во многих странах такое соединение и изоляция проводников считается самым популярным, и имеет выбор колпачков гораздо богаче нашего. Отечественные производители изготавливают два вида колпачков СИЗ:

Простые гладкие.

Зарубежные производители изготавливают следующие виды изолирующих колпачков:

Обычный и усиленный.

С улучшенной формой для комфортного закручивания.
Низкопрофильный для небольших распредкоробок.

Низкопрофильные с крылышками.

Изолирующие колпачки СИЗ для соединения медных проводов с алюминиевыми. Они заполнены антиоксидантом, не допускающим окисление проводов из разных металлов (не рекомендуются для применения ввиду их ненадежности, в основном применяются за рубежом).

Влагозащищенные. Их устанавливают в распределительных шкафах, расположенных на фасаде здания, либо во влажных помещениях. Силиконовый герметик, содержащийся в таких колпачках, хорошо защищает от коррозии и влаги. При этом нет необходимости в герметичной изоляции или термоусадке.
С отверстием в корпусе.Некоторые люди могут подумать, что это дефект, но это специальный зажим для соединения проводов заземления. Один провод выходит через отверстие и соединяется с корпусом оборудования или щитка.
С винтовым соединением.
Коннектор с силиконом. Внутри размещается соединение проводов.Такую скрутку размещают в земле, так как она считается герметичной.

Как выбрать колпачки СИЗ по маркировке

Типоразмер колпачков зависит от общего сечения соединяемых проводов. Эта общая площадь сечения определяется номером колпачка от 1 до 5. Чем выше номер, тем больше проводников можно соединить. Существуют специальные таблицы от завода изготовителя, по которым подбирают типоразмер этих изделий. В таблице указано два значения – наименьшее и наибольшее суммарное сечение соединяемых проводов в скрутке.

Колпачки СИЗ выбираются следующим образом. Сначала необходимо определить суммарное сечение всех соединяемых колпачком жил. Далее по таблице выбирается типоразмер колпачка так, чтобы суммарное сечение находилось в середине указанного в таблице интервала. Например, если необходимо соединить два провода сечением 4 мм², суммарное значение получается 8 мм². По таблице смотрим, для какого типоразмера колпачка это значение будет находиться в центре диапазона. Для нашего случая выбираем СИЗ-5.

Существуют некоторые особенности маркировки отечественных и импортных соединителей. Обозначение изделий у них одно и то же, но зарубежные изделия имеют номиналы меньше российских, поэтому при приобретении соединителей, специалисты рекомендуют смотреть не на номер колпачка, а на суммарное сечение, которое обозначено на упаковке.

Также необходимо знать, что с помощью таких соединителей можно соединять жилы проводов из одинаковых материалов. Если необходимо соединить медный и алюминиевый провод, то выполнять это подобными соединителями не рекомендуется. В таких случаях лучше использовать металлический зажим или клеммник.

Маркировка обозначается: СИЗ-1 2х1,5, где СИЗ-1 – это марка колпачка, 2х1,5 – количество и сечение проводов. В зависимости от вида и размера, корпус изделия имеет определенный цвет для удобства их применения в работе. В таблице указаны цвета в зависимости от типоразмера, для удобства выбора соединителя.

Рекомендуется приобретать колпачки СИЗ проверенных производителей, так как дешевые китайские изделия не способны обеспечить достаточную надежность соединения, что часто приводит к возникновению пожароопасной ситуации.

Преимущества

Простая и быстрая установка.
Нет риска самовозгорания электропроводки, так как материал СИЗ не поддерживает горение, и скрутка проводов надежно зафиксирована.
Большой выбор моделей в торговой сети.
Доступная стоимость.

Недостатки

Недостаточно надежная изоляция и крепление скрутки проводов.
Нельзя соединять жилы из разных металлов (за исключением некоторых редко используемых зарубежных изделий).

Установка изолирующих соединителей

Чтобы правильно выполнить монтаж защитных соединителей, необходимо знать, как правильно подготавливать провода, и знать существующие способы установки.

Подготовка проводов

Перед выполнением соединения электрических проводников изолирующими колпачками, необходимо снять наружную изоляцию жил. Это можно сделать ножом, соблюдая аккуратность и осторожность, чтобы не повредить жилу провода, иначе при выполнении скрутки она может отломиться. При зачистке изоляции нож следует располагать под острым углом к проводу.

Удобнее всего для снятия изоляции пользоваться стриппером, у которого есть калиброванные отверстия с острой кромкой под разные сечения проводов. Изоляция со всех соединяемых проводов снимается на одинаковую длину, которая определяется таким образом, чтобы после установки колпачка, оголенные жилы не выступали из-под его корпуса.

Для этого нужно надеть соединитель на провод и отметить место снятия изоляции, оно отмечается немного меньше высоты корпуса изолирующего изделия. Некоторые изготовители на упаковке соединителей указывают длину среза изоляции соединяемых проводов. Обычно она составляет 10-12 мм.

Установка

Существует два метода соединения электрических проводников с помощью изолирующих соединителей:

С предварительной скруткой токоведущих жил.
Без предварительной скрутки.

Способ со скруткой:

Очищенные от изоляции жилы приложить друг к другу.
В месте начала изоляции сжать провода пассатижами (левой рукой).
Правой рукой взяться за концы жил и закрутить их по часовой стрелке. Если провода достаточно тонкие, то скрутка получится прочная. Если проводов более двух, либо они толстые, то необходимо использовать вторые пассатижи для более прочного скручивания.

Откусить кончик скрутки под острым углом.
Надеть на скрутку соединитель и с усилием накрутить его по часовой стрелке до момента надежного крепления. При накручивании пружина плотно сжимает токоведущие жилы.

Способ без предварительной скрутки:

Проводники приложить друг к другу параллельно, при этом один провод сделать немного выступающим над другим, чтобы на конце образовался острый угол для более легкого накручивания конической пружины.
Вращать колпачок по часовой стрелке, скручивая проводники. Если провода толстые, то колпачком трудно выполнить скрутку, и для этого используют первый способ с предварительной закруткой жил.

Если после установки соединителя, оголенные провода все-таки выступают из его корпуса, то необходимо заизолировать это место изоляционной лентой, лакотканью или другим изоляционным материалом.

Особенности применения

Если колпачки СИЗ правильно выбраны (в соответствии с сечением проводов), то обеспечивается их надежное соединение.
Не рекомендуется применять соединение токоведущих жил из разных металлов, ввиду их быстрого окисления и снижения надежности контакта. Для таких целей существуют специальные приспособления.
Опытные специалисты рекомендуют сразу после установки колпачков проверить их изоляцию. Для этого в цепь подключаются наиболее мощные потребители на 30 минут, затем измеряется температура соединителя. Если сильного нагрева нет, то установка произведена правильно. Если же наблюдается заметное нагревание, то установка выполнена с нарушениями, либо возникли другие неисправности в цепи.
При накручивании соединителя на скрутку, не следует прикладывать слишком большое усилие, чтобы не сломать пружину.
Нежелательно срезать изоляцию проводов на большую длину, так как последующая обмотка оголенных участков изолентой не обеспечивает достаточной надежности изоляции. Лучше перед зачисткой тщательно измерить эту длину по глубине колпачка.

Выбор колпачков СИЗ

Соединительные изолирующие зажимы (СИЗ) – специальные колпачки, выполненные из материала, стойкого к возгоранию. Обычно это полимер или нейлон с оцинкованной стальной пружиной внутри. Их задача – надежное, качественное и вдобавок ко всему красивое соединение кабелей между собой. Выбор изолирующих зажимов является одной из главных задач при прокладывании электропроводки, ведь от качества соединения жил зависит срок ее эксплуатации. К тому же любое электрическое соединение должно быть хорошо зафиксированным и надежно изолированным, во избежание замыкания и последующего возгорания, или поражения электрическим током. Такое безопасное соединение способны обеспечить СИЗы.

Область применения

Зажимы используются в соединении кабелей только с медными жилами, при электромонтажных работах в жилых помещениях, распределительных коробках и электро – щитах. Применять колпачки в изоляции алюминиевых проводов, а также соединениях медь + алюминий категорически запрещено, поскольку уровень защиты зажимов – IP20, что не позволяет использовать их для открытых электромонтажных работ на улице.

Как использовать СИЗ при электромонтажных работах?

В первую очередь необходимо произвести зачистку проводов от изоляции. Зачистка производится любым удобным способом (ножом, стриппером), главное не повредить медную жилу. Длина зачищенного участка зависит от используемого зажима. Важно, чтобы зачищенный участок не выглядывал наружу. Определить длину очень просто – нужно поместить провод в зажим и отметить место, до которого необходимо зачистить изоляцию. Если жил больше 2-х, то они складываются “пирамидкой”, затем на них одевается колпачок, и закручивается до упора строго по часовой стрелке. Почему это важно? Навивка пружины выполнена по часовой стрелке, поэтому в эту же сторону нужно вращать колпачок, иначе скручивания не произойдет.
Происходит закручивание и сжатие проводов, их полная изоляция за счет встроенной пружины, а колпачок, выполненный из особого материала, служит защитой от внешнего воздействия на все время эксплуатации электропроводки.

Колпачок должен накручиваться с небольшим усилием, не очень туго, но и не очень слабо. В обоих случаях качество изоляции будет страдать, поэтому крайне важно подобрать СИЗ с подходящим суммарным сечением.

Как правильно выбрать СИЗ?

Соединительные изолирующие зажимы отличаются:

по цветовой маркировке;
суммарному сечению проводников;
цифровой маркировке.

Неправильно подобранные зажимы и неумелая установка быстро выводят проводку из строя и вызывают бурю негодования. Часто ошибка происходит из-за неправильно выбранной маркировки, так как единого международного стандарта, к сожалению, не существует, поэтому лучше всего обращать внимание на суммарное сечение, значение которого указывается на упаковке с деталью.

Еще один совет: прежде, чем покупать СИЗы, следует уточнить все характеристики, а так же провести проверочную скрутку. Идеальным будет такой вариант: несколькими зажимами производится контрольное соединение проводов и подвергается нагрузке номинальным током в течение получаса, после чего производится анализ уровня нагрева соединения. Температура должна быть в пределах нормы. Затем напряжение повышается для создания критической нагрузки и обнаружения слабых мест.

Цветовая маркировка позволяет легче производить электромонтажные работы, поскольку для каждой группы проводов существует отдельный цвет. Но она не является принципиальной. Например, при электромонтаже в распределительных коробках возможно использование СИЗов следующих цветов:

красный – для фазных проводников;
желтый – для нулевых;
оранжевый – для заземляющих.

Соединительные изолирующие зажимы относятся к изоляционным материалам, и самое главное требование при их выборе – правильно подобранное в конкретном случае сечение.

При условии правильной установки они соединяют провода надежно, просто и даже красиво.

Торговая сеть “Планета Электрика” рада представить своим покупателям широкий ассортимент различных изделий для электромонтажа, с которым более подробно Вы можете ознакомиться в каталоге.

Каким способом надежнее всего соединить электрические провода

Знание современных технологий и методов работы с электро фурнитурой, так ли оно необходимо? Да, как правильно соединять электрические провода знать нужно.

Это может пригодиться при монтаже, прокладке любых систем электроснабжения. Перегорела ли проводка, нужна замена осветительного прибора или комплектация нового оборудования. Подобное знание может и не понадобиться, но лучше будет знать все распространённые способы соединения электрических проводов

Применение в цепях клеммных колодок

Клеммники — это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов. Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.

Виды клем для соединения проводов

При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для монтажа большинства приборов, выключателей и розеток. Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен. Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.

Соединение провода винтовым зажимом

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Иногда сами клеммники продают в не надлежащем качестве исполнения, что грозит поломкой их при монтаже. Возможность соединения не более двух кабелей одного сечения в одно гнездо. Обязательно прочитайте как правильно соединить провода по цвету.

Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный метод.

Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.

Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно рассчитать нагрузку на провода калькулятором онлайн.

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.

Клеммы wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является — немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.

Изоляция с помощью колпачков СИЗ

Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой обыкновенные капроновые или пластмассовые колпачки, имеющие внутренний фиксатор.

Соединение колпачками СИЗ

Самый простой вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки часто применяют для соединения проводов в распределительных коробках, для маркировки соединений нужным цветом.

Оценка использования таких изделий: Довольно низкая себестоимость СИЗ. Применение безопасного материала исключает воспламенение электропроводки. Лёгкий монтаж, надели на скрутку из проводов и всё готово. Такие колпачки имеют большую цветовую гамму, что удобно. Конечно, если провода не обозначены цветом, у цветных СИЗов есть возможность определить или попросту отметить, ноль, фазу и другие необходимые трассы электросетей.

Есть и недостатки: Недостаточный уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Метод скрутки контактов

Не новый, можно сказать «дедовский» метод, он состоит из спирального скручивания жил между собой. Суть всех работ состоит в том, чтобы зачищенные проводники скрутить с помощью пассатижей, а место скрутки покрыть изоляцией. Вот, пожалуй, и все способы скрутки проводов.

Надежные способы скрутки проводов

Оценка этого способа соединения. Высокая скорость всех монтажных работ. Затратная часть минимальна.

Недостаток. Запрещается соединять вместе скрутки разные по составу, медные и алюминиевые провода, неизбежно окисление. Согласно нормативной базе скрепление проводов скрутками в распределительной коробке, не рекомендуется использовать в помещениях с горючими материалами, повышенной влажностью, подвалах, а также в любом доме, построенном из дерева. Более подробно о способе скрутки электрических проводов. Обязательно рекомендую посмотреть видео о том что лучше скрутка или клеммники Ваго.

Зажимное устройство для проводов «орех»

Такое устройство представляет собой просто зажим для кабеля, имеющий внутри две пластины и несколько винтов для утяжки, обычно по углам. Достаточно провода прикрутить к самой пластине. После чего сверху надеть оболочку из карболита.

Зажим под названием Орех

Оценка. Отличный вариант как соединить любые электрические провода в распределительной коробке, большого и среднего размера. Определённо, эти виды изделий достаточно удобны и имеют высокую степень защиты. Дает возможность быстро подсоединить провод к колее толстому по сечению и при этом не разрывая его.

Недостатки. Габариты позволяют проводить монтаж только в просторных распределительных коробках, щитах. Со временем расслабляются винты.

Совет: Выбирая фурнитуру и метод, помните следующее:

Работать необходимо только изолированным инструментом, применять защитные средства.
На щитке отключения или счётчике обязательно вывесить предупреждающую табличку, «не включать».
Подключение электроприборов проводить согласно приложенным инструкциям.

Рассмотрев основные виды соединения проводов, вы без проблем подберёте нужный вариант. А имея под рукой нехитрый инструмент и схему, самостоятельно сможете её смонтировать. Более подробно как произвести монтаж электрического щитка правильно.

Видео на тему правильное соединение проводов

Видео:

Соединитель СИЗ

Название:

Артикул:

Текст:

Выберите категорию:
Все Кабель, Провод » Кабель АВБбШв(нг) »» Кабель АВБбШв »» Кабель АВБбШвнг » Кабель АВВГ(нг) »» Кабель АВВГ »» Кабель АВВГнг » Кабель АКВВГ, АКВБбШв » Кабель АСБ » Кабель ВБбШв(нг-LS) »» Кабель ВБбШв »» Кабель ВБбШвнг(LS) » Кабель ВВГ(нг-LS) »» Кабель ВВГ »» Кабель ВВГнг(LS) » Кабель КВБбШв (нг) » Кабель КВВГ(нг) (LS) »» Кабель КВВГ »» Кабель КВВГнг »» Кабель КВВГнг-LS » Кабель КВВГэ(нг), (LS) »» Кабель КВВГэ »» Кабель КВВГэнг »» Кабель КВВГЭнг-LS » Кабель КГ » Кабель МКШ, МКЭШ, МГШВ » Провод А, АС » Провод АПВ » Провод АППВ, ППВ » Провод ВПП » Провод ПВ-1, ПВ-3 »» Провод ПВ-1 »» Провод ПВ-3 » Провод ПВС, ТТР » Провод ПНСВ 1,2 » Провод ПУНП, ПуВВ » Провод ПЭТВ-2 » Провод РПШ » Провод СИП » Провод ШВВП » ПРОВОДА ПРОЧИЕ Арматура СИП » Ensto » КВТ » ЭРА Муфты, перчатки, трубки термоусаживаемые » Кабельные муфты »» Высоковольтные муфты »» Низковольтные муфты (до 1 кВ) » Термоусаживаемые трубки » Компоненты кабельных муфт » Трубка ТВ-40 Schneider » Контактор, реле » Автоматы в литом корпусе » Авт. выкл. “Easy9” » Боксы » Авт.выкл. “ДОМОВОЙ” » Авт.выкл. “Acti9” HYUNDAI Сизы, Хомуты, Бирки » Дюбель хомуты, самоклеющиеся площадки » Маркировка кабеля и провода » Сизы, Сжимы ответвительные » Стяжки кабельные из нейлона » Стяжки кабельные стальные » Червячные и силовые хомуты Гофротруба, Труба ПВХ, Аксессуары Автоматический выключатель Защитные средства » ЭРА Инструменты » Когти, Лазы, Аксессуары » Инструмент для опрессовки, помпы » Инструмент для снятия изоляции » Инструмент для резки кабеля » Мультиметры и приборы электронные » Отверки, Пассатижи, Наборы Пускатель, Контактор Светодиодные лампы » ЭРА » Прогресс Лампы Рубильники, Предохранитель, Трансформатор Кабельный канал, Аксессуары Металлорукова, Аксессуары Наконечники, гильзы » Кабельные наконечники, гильзы, сжимы » Болтовые соединители и наконечники » Изолированные наконечники, разъемы и гильзы для проводов » Втулочные наконечники НШВИ Шкафы пустые » ЭРА Установочные » ЭРА Светильник, Прожектор » ЭРА » Светильники Светодиодные Шкафы распределительные Клеммы WAGO Протяжка для кабеля

Производитель:
ВсеMegalightЭРАКВТ

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Соединения проводов.

Методы соединений и особенности

При работе с электропроводкой часто требуется соединения проводов. Распространенная в таких случаях скрутка сегодня считается ненадежным и небезопасным способом. Рекомендуется использовать специальные клеммники и другие варианты соединения.

Соединение электрических проводников оказывается обязательной манипуляцией при устройстве и ремонте электропроводки. Зачастую это производится путем скручивания оголенных концов соединяемых проводов. Далее полученная скрутка обматывается изолентой для исключения короткого замыкания. Но специалисты категорически не советуют так поступать, поскольку такое соединение не обеспечивает должного контакта.
При температурных колебаниях металл проводов расширяется или сужается, из—за чего надежность контакта может снизиться.

Надежный и качественный контакт проводов должен обеспечивать не только высокую механическую прочность, но и гарантировать отсутствие дополнительного сопротивления, которое часто становится причиной перегрева провода в месте соединения проводников.

При монтаже электропроводки специалисты используют 5 основных методов соединения

Изолирующие колпачки СИЗ

Колпачки СИЗ имеют в конструкции коническую пружину, которая плотно обхватывает соединяемые провода, формируя требуемый контакт. Изначально концы проводов требуется освободить от изоляции и объединить посредством скрутки. Затем изолирующий колпачок надевается на них вращением по часовой стрелке. Как уже отмечалось, внутренняя пружина сжимает скрученные провода, а корпус колпачка изолирует их.

Винтовые клеммники

Клеммные колодки – правильный выбор при необходимости сделать переход с алюминиевого на медный провод. В зависимости от конструкции колодок фиксация провода осуществляется с помощью затягивающего винта или прижимающей пластины. В первом случае необходимо быть более аккуратным, так как излишне затянутый винт может повредить провод и нарушить нормальный контакт между проводниками. Клеммные колодки широко применяются для соединения многожильных проводов в домашних хозяйствах и на промышленных объектах.

В случае винтовых клеммников очищенные концы проводов сперва вставляют в отверстия, присутствующие с двух сторон корпуса. Затем их прочно фиксируют закручиванием винтов. Полученное соединение отличается простотой и удобством, но требует эпизодического подкручивания фиксирующих винтов.

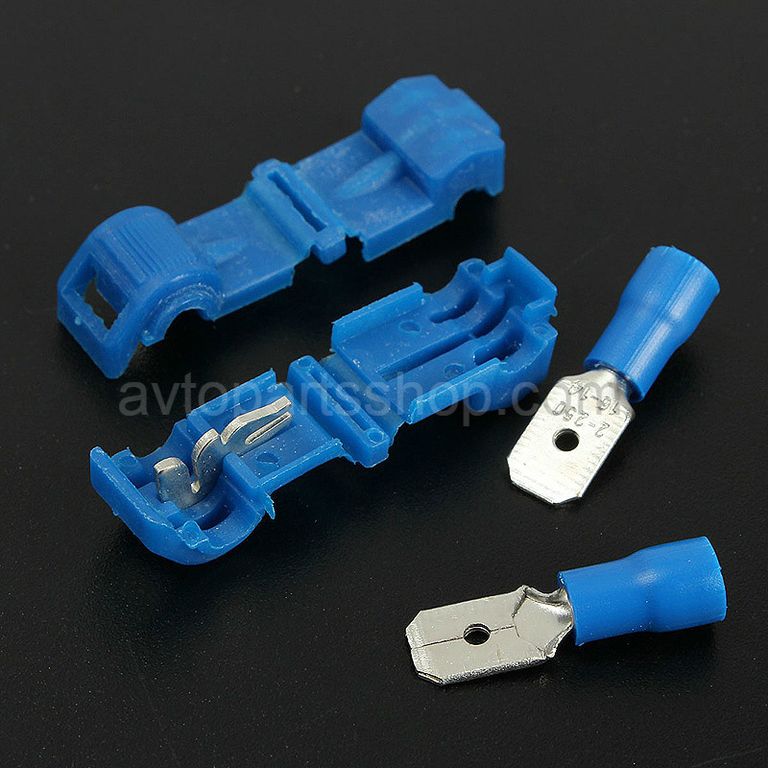

Ответвительный сжим — позволяет быстро и удобно сделать ответвление от магистральной электрической цепи. Конструкция сжима включает три металлически пластины и винты, располагающиеся в единой изолирующей коробке. Такой сжим может применяться для создания контактов медных и алюминиевых проводов, например, для подключения к воздушной линии из алюминиевого провода медного отвода в дом.

Клеммники WAGO

Практичностью выделяются клеммники WAGO. Достаточно лишь вставить оголенные концы проводов в соответствующие отверстия в клеммниках, убедившись в надежной их фиксации. Внутри них содержится токопроводящая паста, исключающая возможность окисления металла проводов. Ее присутствие особо актуально при соединении алюминиевых проводов. Популярны также пружинные клеммники WAGO, допускающие многократное соединение и разъединение проводов. После их установки в отверстия клеммника остается защелкнуть специальный рычажок, что обеспечит надежную фиксацию провода. Когда нужно разъединить провода, потребуется лишь потянуть за этот рычажок. Для соединения меди и алюминия существуют клеммники WAGO с биметаллическими пластинами, которые имеют особое покрытие, предотвращающее окисление проводов.

Соединения проводов с помощью болта

Если под рукой не имеется специальных соединителей, то можно обойтись обычным болтом, парой гаек и несколькими шайбами. Провода, очищенные от изоляции, скручивают в петли по диаметру болта. Гайки, шайбы и сделанные петли располагаются на болте в таком порядке:
— гайка;
— шайба;
— петля из провода;
— разделяющая шайба;
— петля из второго провода;
— шайба.

Посредством болтового соединения легко объединить два и более провода. Единственный значительный его минус — громоздкость, из—за чего подобное решение не всегда практично применять.

Для соединения проводов из различных металлов — алюминия и меди — важно не допускать их прямого касания. Зачастую на алюминиевую жилу сперва надевают оцинкованную медную гильзу, а затем ее обжимают специальными клещами. После чего можно выполнять непосредственно само соединение проводов.

Соединение пайкой

Для соединения проводов методом пайки необходимо использовать оловянно-свинцовый припой и канифоль. Перед началом работы жилы проводов оголяются и скручиваются между собой аналогично соединению скруткой. После этого паяльником тщательно пропаивается поверхность контакта, в результате чего можно получить соединение с малым переходным сопротивлением. Для повышения механической прочности такого контакта многие специалисты рекомендуют использовать СИЗы.

Basic Electrical для электропроводки в доме, типоразмеры проводов и пожарная сигнализация

При электромонтаже дома есть много типов проводов на выбор, некоторые медь, другие алюминий, одни предназначены для использования на открытом воздухе, другие внутри помещений. В целом, однако, существует только пара разновидностей, используемых для проводка жилого дома.

Кабели Romex

Romex (показан желтым цветом выше) – торговое наименование типа электрический провод с неметаллической оболочкой, обычно используется в качестве проводки жилого отделения.Фактически, Romex будет будет наиболее распространенным кабелем, который вы будете использовать при электромонтаже дома. Ниже приведены несколько основных фактов о проводке Romex:

Romex ™ обычный тип жилой проводки, относящийся к категории Национальный электротехнический кодекс (NEC) в качестве подземного фидера (UF) или кабель в неметаллической оболочке (NM и NMC).
NM и NMC состоят из двух или более изолированные жилы, заключенные в неметаллическую оболочку.В покрытие кабеля NMC непроводящее, огнестойкое и влагостойкая. В отличие от других кабелей, обычно используемых в дома, они разрешены во влажной среде, например подвалы.
Подземные фидерные провода похожи на НМ и Кабели NMC, за исключением кабелей UF, содержат твердый пластик. сердечник и его нельзя «перекатывать» между пальцами.

К Romex применяются следующие правила NEC. проводники:

Они должны быть защищены, закреплены и зажаты коробки устройства, распределительные коробки и приспособления.
Поддерживайте устройства, которые могут повредить кабели, например гнутые гвозди и перегнутые скобы не допускаются.
NM и NMC следует закреплять через определенные промежутки времени. которые не превышают 4½ футов, и они должны быть закреплены в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, которые не соответствуют этому Правило может провиснуть и уязвимо для повреждений.
Предназначены для постоянной электропроводки в домах и не должен использоваться в качестве замены электропроводки прибора или удлинители.

Romex используется для освещения и розеток. схемы в вашем доме. Romex будет помечен как “12-2” или «12-3». Первая цифра указывает калибр провода. На ваш выбор обычно 10, 12 или 14 калибра. Второй число указывает количество проводников. У Ромекса 12-2 будет черный (горячий) и белый (нейтральный) провод, а также медный провод без оболочки провод для заземления. У Ромекса 12-3 будет черный (горячий), красный (горячий), белый (нейтральный) и голая медь.Красный на 12-3 используется для трехпозиционных переключателей света, которые будут рассмотрены позже.

Romex 12 калибра рассчитан на 20 ампер и обычно в желтой рубашке. Romex 14 калибра все еще используется в некоторых приложений, рассчитан на 15 ампер и имеет серую оболочку. 10 манометр Romex имеет оранжевую рубашку и используется для водонагревателей или сушилки для одежды. Для нашей кабины мы использовали Romex 12 калибра для всех розеток и цепей освещения. Это очень часто в наши дни, а не в пробеге 14 калибра. В добавление к Romex, для электромонтажа дома также требуется несколько больших калибр проводов для приборов большой мощности. Ваш кондиционер или электрическая плита попадает в эту категорию. Таблица ниже перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки в доме.

Диапазон

Калибр проволоки или тип	Номинальная сила тока	Обычное использование
14-2 Romex	15 А	Цепи освещения
12-2 Romex	20 А	Цепи освещения и розетки, холодильник
10-2 Romex	30 А	Водонагреватель электрический, обогреватели плинтусов
10-3 Romex	30 А	Электрическая сушилка для одежды
Кабель диапазона 6/3 Cu	50 А	, Тепловой насос, Электрический по запросу Водонагреватель
Медь 2 калибра	100 А	Центральное электрическое отопление
AL 1/0 SER	100 А	Алюминий 1 / 0-1 / 0-1 / 0-2 Сервисный питатель провод для выключателя 100 А
AL 4/0 SER	200 А	Алюминий 4 / 0-4 / 0-4 / 0-2 / 0 Сервисный механизм подачи проволоки для Панель выключателя 200A

Чтобы точно определить, сколько ампер вы можете запустить через провод определенного калибра и для получения более подробной информации о выборе правильную проводку датчика щелкните здесь.

Установка домовой лифт имеет свой набор требований к электричеству. Хотя домашний лифт, вероятно, никогда не понадобился бы в маленькой кабине, он стал довольно распространенным в больших домах.

Общие электрические Электрические схемы

Часто задаваемые вопросы по электрике

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Электрооборудование – Основы

Жилой Электрические нормы и правила

Приблизительный Электрический и тяговый кабель

выключатели и Предохранители

Типы проводов и калибровка

Определение размеров вашей электрической части Сервис

Электрооборудование – установка основной линии обслуживания

Пожар / Дым Установка сигнализации

Проводка дверного звонка

Телефонная проводка

Электропроводка низкого напряжения

Выводы кабеля

Щелкните значки ниже, чтобы получить Соответствие требованиям NEC ^®, электрические Calc Elite или Electric Toolkit, оба для Android. В Electrical Calc Elite разработан для решения многих распространенных проблем. электрические расчеты на основе кода, такие как сечения проводов, падение напряжения, определение размеров кабелепровода и т. д. Electric Toolkit предоставляет некоторые основные электрические расчеты, схемы подключения (аналогично тем, что можно найти на этом веб-сайте) и другие электрические справочные данные.

Какой размер мне нужен

Возможно, вы уже знаете, что такое калибр провода и как он работает, но на случай, если вы не знаете, у нас есть несколько полезных разделов ниже по этой теме, чтобы подробнее узнать, почему так важно выбрать правильный продукт.Прокрутите вниз, если вы хотите просмотреть таблицу допустимой нагрузки NEC, которую мы включили.

Спешите? Рекомендации по покупке

Мы решили догадаться, какие продукты мы рекомендуем. Наши рекомендации относятся ко всем изделиям из меди (безопаснее алюминия) и основаны на силе тока, рекомендованной Национальным электротехническим кодексом, которые вы можете увидеть ниже на странице. Ознакомьтесь со всеми нашими рекомендациями по продуктам на различных вкладках ниже.

Проволока калибра

whitemoke

600

# f98900

Содержание

Резюме: практическое правило

Типичное практическое правило, которым обычно руководствуются технические специалисты, заключается в том, что, когда у вас есть автоматический выключатель на 30 А, провод 10-го калибра будет подходящим размером.Для 40 ампер вам понадобится провод 8-го калибра , а для 20 ампер вам понадобится провод 12-го калибра . Соответствующий размер для 60 А – это калибр провода 4 , однако есть определенные важные предположения, на которые опирается это эмпирическое правило – мы расширим их в оставшейся части этой статьи. Для 50 ампер практическое правило заключается в том, что вам понадобится провод калибра 6 сечением .

Когда вы начнете ссылаться на таблицу ниже, вы увидите, что эти цифры являются консервативными, однако лучше выбрать более безопасный вариант провода, даже если он может быть немного дороже.

Таблица допустимой токовой нагрузки проводов по стандарту AWG

и номинальный размер датчика согласно NEC 310.16

В поисках диаграммы допустимой нагрузки проводов NEC (Национальный электротехнический кодекс) и таблиц номинальных размеров датчиков в Интернете, мы смогли найти эти значения, которые отображают значения немного более подробно, чем в предыдущих таблицах, согласно Таблица NEC 310.16. Если вам нужна более простая диаграмма для стандартного типа провода, прокрутите вниз дальше.

Как видно из графика, калибр 6 является безопасным выбором, если у вас есть 220 В 50 А, который вам нужен для питания, тогда как калибр 12 идеально подходит для ваших нужд 220 В 20 А.Ищете ли вы подходящий вариант для ваших потребностей на 1000 или 2000 Вт, ваших динамиков, домашнего кинотеатра, сабвуфера, осветительных приборов, световой панели или субпанели, это также таблица, которую используют профессионалы.

	Алюминий			Медь
Калибр провода	167 ° F	194 ° F	140 ° F	167 ° F	194 ° F
14	–	–	20	20	25
12	20	25	25	25	30
10	30	35	30	35	40
8	40	45	40	50	55
6	50	60	55	65	75
4	65	75	70	85	95
3	75	85	85	100	110
2	90	100	95	115	130
1	100	115	110	130	145
1/0	120	135	125	150	170
2/0	135	150	145	175	195
3/0	155	175	165	200	225
4/0	180	205	195	230	260
250	205	230	215	255	290
300	230	255	240	285	320
350	250	280	260	310	350
500	310	350	320	380	430
600	340	385	355	420	475
750	385	435	400	475	535
1000	445	500	455	545	615

Более простая диаграмма ниже в этой статье предназначена для медных проводов с номинальной температурой окружающей среды 60 ℃ или 140 ℉, которая считается стандартной. Но в некоторых случаях подходящий калибр провода для конкретной допустимой нагрузки будет меняться в зависимости от используемого провода и номинальной температуры окружающей среды, как вы можете видеть из подробной таблицы выше.

В таких ситуациях важно подумать о том, из чего сделан проводник и действительно ли это медь или что-то еще, например, алюминий. Вы должны помнить о других вещах, таких как тип нагрузки и параметры окружающей среды провода, а также его точки подключения, поскольку вышеизложенное является лишь практическим правилом.

Следует учитывать высокие условия окружающей среды, такие как наличие нескольких проводников, а также допустимое падение напряжения, чтобы не допустить возникновения каких-либо проблем.

Медь, как известно, обладает большей допустимой нагрузкой, чем алюминий, поэтому при том же сечении проволоки она может выдерживать большую нагрузку по сравнению со своим алюминиевым аналогом. Это означает, что если у вас есть медный провод 6-го калибра и алюминиевый провод 6-го калибра, медный провод пропускает через него больше тока.

Не только это, но и провода сечений с более высоким номиналом температуры окружающей среды могут использоваться при более высокой допустимой нагрузке.Вот почему медный провод 14-го калибра с номинальной температурой окружающей среды 60 ℃ или 140 ℉ подходит для выключателя на 15 А, в то время как провод того же калибра, но с номинальной температурой окружающей среды 90 ℃ или 194 ℉ можно безопасно использовать с выключателем. Автоматический выключатель на 25 ампер.

Эти факторы делают выбор калибра провода для выключателя на 30 А не таким простым делом, как кажется. Как видно из приведенной выше таблицы, медный провод 10-го калибра с номинальной температурой окружающей среды 60 ℃ или 140 ℉ считается стандартным в большинстве условий.Однако вы также можете использовать алюминиевый провод 10-го калибра с номинальной температурой окружающей среды 90 ℃ или 194 ℉, а также провода сечением, превышающим эти два размера.

Всегда помните, что можно получить проволочную сетку большего размера, чем рекомендованный размер для автоматического выключателя, но никогда не следует использовать проволочный калибр, диаметр которого меньше допустимой допустимой токовой нагрузки автоматического выключателя.

Итак, в чем именно заключается сделка?

Это в основном мера диаметра проволоки, которую вы будете использовать, и она бывает разных размеров.Люди обычно ссылаются на провод 12 калибра, провод 10 калибра, провод 14 калибра, провод 8 калибра и провод 6 калибра, а не ссылаются на его фактическую толщину, где одно число относится к определенной толщине.

Вопреки логике, чем выше число, тем меньше диаметр, и самый простой способ определить толщину проволоки, которая может у вас валяться, – это использовать толщиномер, если на нем еще не указано четко, какой толщина, с которой вы имеете дело.

Причина, по которой вы захотите убедиться, что вы используете правильный диаметр, заключается в том, что диаметр определяет количество тока, который может безопасно пройти через него, включая электрическое сопротивление, а использование неправильного провода может иметь серьезные последствия, почему разные количества усилителей также потребуются разные диаметры.

Единица измерения – AWG, или американский калибр проволоки, которая является самой популярной мерой в США и фактически используется более чем в 65 различных странах.Другие меры включают SWG и IEC, последний из которых является имперским стандартным калибром проводов, который был введен Британской торговой палатой. В этой статье, поскольку большинство наших читателей из Америки, мы сосредоточимся на AWG.

Поскольку их диаметр определяет, сколько электричества может безопасно проходить через них, очевидно, что не все диаметры соответствуют назначению для каждой отдельной машины.

Выбор подходящего размера

Обгоревший провод при осмотре автоматического выключателя – сюрприз, которого вы не хотите получать.К счастью, этого можно избежать, если вы знаете, что важно иметь правильный размер калибра провода для автоматического выключателя. Плохая новость в том, что это то, что многие люди; они ошибочно полагают, что один провод ничем не хуже любого другого, поэтому они пытаются выполнить подключение самостоятельно, вместо того, чтобы вызвать электрика.

Все, что связано с выключателями, например, его соединения, следует воспринимать серьезно, потому что это связано с электричеством. Если у вас установлены правильные компоненты, вы избежите известных электрических опасностей и проблем, характерных для автоматических выключателей и неисправных соединений.Фактически, многие из этих проблем возникают из-за того, что для прерывателей используется провод неправильного размера. Вот почему важно знать правильную комбинацию выключателя и его совместимых размеров.

Если у вас есть автоматический выключатель на 30 А, подходящий для вашего кондиционера, водонагревателя или сушилки для одежды, который необходимо подключить, но вы не знаете, какой размер провода нужен, позвольте нам помочь вам не только с этим, но и с также в понимании основ работы с калибрами проводов.

Что произойдет, если использовать проволоку слишком маленького калибра?

Люди считают, что до тех пор, пока оба конца определенного провода подходят к разъему, они могут использовать его для своих соединений без проблем. К сожалению, это не относится к выключателям. Те, кто не осознает его важность, часто используют провода слишком маленького сечения для подключения своих выключателей, часто потому, что они хотят сэкономить, поскольку провода меньшего сечения дешевле.

К сожалению, для них это приводит только к дорогостоящим ошибкам.

Если вы установите на выключатель более крупные, это повлияет только на ваш бюджет. Это потому, что вы в конечном итоге потратили больше, чем нужно, поскольку провода большего размера вызывают больше. Он не влияет на ваш выключатель и не причиняет ему вреда, поскольку он может выдерживать ток, протекающий через него.

Но если вы используете калибр, который слишком мал для вашего выключателя, может произойти следующее:

Расплавленные провода – чем меньше размер провода, тем меньше ток, который он может выдержать, и тем выше его сопротивление потоку энергии. Но если калибр провода слишком мал для вашего выключателя, ток, протекающий через провод, будет больше, чем он рассчитан. Поскольку проволока имеет высокое сопротивление, выделяется тепло, которого в конечном итоге будет достаточно для расплавления проволоки.

Снижение производительности – любой прибор или оборудование, подключенное к цепи с помощью провода слишком малого сечения, не будет работать с максимальной эффективностью. Это потому, что он получает только часть энергии, необходимой для работы с полной производительностью.

Может повредить оборудование – помимо снижения производительности, использование провода меньшего диаметра может в конечном итоге повредить ваше оборудование. Неправильная подача питания может привести к их поломке

Может начать возгорание – это худшее, что может случиться, когда калибр провода слишком мал для того, чтобы выдержать ток, который он получает.Хотя автоматические выключатели имеют свои собственные меры безопасности, такие как отключение при перегрузке, этого может быть недостаточно для предотвращения пожара из-за использования неправильного калибра проводов

Этих сценариев можно полностью избежать, если использовать правильный калибр проводов для автоматического выключателя.

Определение того, какой выключатель использовать

Хотя в идеале электромонтажные работы должны выполняться лицензированными электриками, также полезно знать о важных аспектах автоматического выключателя, таких как подходящий калибр проводов.Чтобы выбрать правильный калибр проволоки, профессионалы используют в качестве справочной информации различные таблицы размеров проволоки.

В США стандартная таблица размеров сечения проводов – это американский калибр проводов, обычно называемый AWG. AWG, также известный как калибр проводов Brown & Sharpe, представляет собой систему, которая предписывает определенные размеры или диаметры сплошных круглых проводов, называемых калибром проводов, которые используются в качестве электрических проводников. Пропускная способность или допустимая сила тока – это максимальный ток, с которым могут работать калибры проводов.

Следует отметить, что система нумерации AWG не отражает напрямую фактический размер провода. Это означает, что чем выше номер AWG, тем тоньше или меньше размер провода и тем меньше его допустимая нагрузка. Вот почему провод 2-го калибра может выдерживать более высокую допустимую нагрузку, чем провод 14-го калибра.

Чтобы лучше понять это, вы можете использовать следующую таблицу для определения диаметра провода в дюймах и миллиметрах в единицах числа AWG. Если вы ищете сечение провода на 20, 30, 40 или 50 А, вам поможет таблица ниже:

AWG	Диаметр (дюймы)	Диаметр (миллиметры)
0000	0.46	11,68
000	0,4096	10,4
00	0,3648	9,266
0	0,3249	8,251
1	0,2893	7,348
2	0,2576	6.544
3	0.2294	5,827
4	0,2043	5,189
5	0,1819	4,621
6	0,162	4,115
7	0,1443	3,665
8	0,1285	3,264
9	0. 1144	2,906
10	0,1019	2,588
11	0,09074	2.305
12	0,08081	2,053
13	0,07196	1,828
14	0,06408	1,628
15	0.05707	1,45
16	0,05082	1,291
17	0,04526	1,149
18	0,0403	1.024
19	0,03589	0,9116
20	0,03196	0,8118
21	0.02846	0,7229
22	0,02535	0,6438
23	0,02257	0,5733
24	0,0201	0,5106
25	0,0179	0,4547
26	0,01594	0,4049
27	0. 0142	0,3606
28	0,01264	0,3211
29	0,01126	0,2859
30	0,01002	0,2546
31	0,00893	0,2268
32	0,00795	0,2019
33	0.00708	0,1798
34	0,00631	0,1601
35	0,00562	0,1426
36	0,005	0,127
37	0,00445	0,1131
38	0,00397	0,1007
39	0.00353	0,08969
40	0,00314	0,07986

Как видите, наибольший диаметр равен 0000, а наименьший – 40 калибра. Это означает, что калибр 0000 имеет большую допустимую нагрузку, чем провод 40 калибра, и это также означает, что калибр 0000 позволяет большему количеству энергии проходить через него.

Калибр проводов и автоматический выключатель

Теперь, когда вы лучше понимаете взаимосвязь между допустимой токовой нагрузкой и манометром, пора определить, какой калибр подходит для конкретных автоматических выключателей.

Если вы не знаете, где найти силу тока вашего автоматического выключателя, поищите номер на ручке самого выключателя; это число – максимальная сила тока этого выключателя.

Как только вы определите силу тока вашего выключателя, вы можете определить, какой калибр использовать. Наиболее распространенный калибр и соответствующая им допустимая нагрузка:

Калибр провода (номер AWG)	Пропускная способность
14	15
12	20
10	30
8	40
6	55
4	70
3	85
2	95

Сколько ампер может выдержать провод 12-го калибра?

Сила тока, с которой может справиться провод 12-го калибра:

20 для медного провода с номинальной температурой окружающей среды 60 ℃ или 140 ℉, которое является наиболее распространенным соединением.
25 для медного провода с номинальной температурой окружающей среды 75 ℃ или 167
30 для медного провода с номинальной температурой окружающей среды 90 ℃ или 194 ℉
20 для алюминиевой проволоки с номинальной температурой окружающей среды 75 ℃ или 167
30 для алюминиевой проволоки с номинальной температурой окружающей среды 90 ℃ или 194 ℉

Могу ли я использовать провод 10 или 14 калибра на 20 А?

Эмпирическое правило состоит в том, что вам нужен как минимум провод 12 калибра, чтобы выдерживать ток 20 ампер, поэтому вы можете использовать провод 10 калибра, но не 14 калибра.Мы по-прежнему рекомендуем вам обращаться к подробной таблице NEC, которую мы включили ниже, когда вы решаете, какой провод использовать.

Может ли провод 10 калибра выдерживать ток 35 А?

Допустим, у вас есть прерыватель на 35 ампер и провод 10 калибра. Вам может быть интересно, выдержит ли этот конкретный провод такой большой ток. Это возможно, но это будет зависеть от типа провода и условий окружающей среды.

Только медный провод 10 калибра с номинальной температурой окружающей среды 75 ℃, 167 ℉, 90 ℃ или 194 ℉, а также алюминиевый провод 10 калибра с номинальной температурой окружающей среды 90 ℃ или 194 ℉ может выдерживать ток 35 А. .

Может ли провод 12-го калибра выдерживать ток 25 А?

Если вам интересно, можно ли использовать дополнительный провод 12-го калибра для выключателя на 25 ампер, то это можно сделать. Можно использовать медный провод 12-го калибра, если его номинальная температура окружающей среды составляет 75 ℃, 167 ℉, 90 ℃ или 194 ℉, в то время как алюминиевый провод 12-го калибра совместим, если его номинальная температура окружающей среды составляет 90 ℃ или 194 ℉.

Может ли провод калибра 8, 10, 12 выдерживать ток 50 ампер?

Если вы посмотрели на нашу таблицу выше, вы можете увидеть, что 50 ампер на самом деле не были включены в нее, но мы все еще обнаруживаем, что есть много людей, которые задаются вопросом о том, какой размер провода подходит. для этого количества мощности.Дело в том, что провод калибра 8, 10 или 12 не выдерживает 50 ампер, и в этом случае вам понадобится провод сечением 6 с учетом тех же условий, о которых мы говорили ранее в статье.

Провод какого размера мне нужен на 30 ампер?

Чтобы ответить на этот вопрос, важно учитывать те же условия, которые мы ранее отмечали в отношении температуры окружающей среды. Реальность такова, что, как правило, вам нужен провод сечением 10 на 30 ампер.Так что да, вы можете использовать провод 10 калибра на 30 ампер, но вы не можете использовать 12 или 14 AWG для такой мощности, поскольку он просто не справится с этим.

Может ли провод 10 калибра выдерживать ток 40 ампер?

Как вы можете видеть из нашего практического раздела, вам понадобится провод 8 калибра на 40 ампер, поэтому провод 10 AWG не сможет выдержать такую силу тока.

Примите участие в путешествии к Атлантическому устремлению

Несмотря на то, что мы все еще относительно небольшой веб-сайт, мы каждый день привлекаем на платформу множество людей. Нам нравится верить, что это потому, что мы уделяем много внимания и времени созданию высококачественного контента по различным темам, в основном для подрядчиков и специалистов по обслуживанию. Если вы хотите стать частью этого путешествия, мы будем рады видеть вас! Мы постоянно расширяем наше предложение на сайте, которое на данный момент включает в себя в основном список сварочного оборудования, включая аппараты плазменной резки и сварочные аппараты TIG. Однако это только начало пути, поскольку нас ждет еще много всего. Мы рекомендуем вам ознакомиться с остальной частью сайта и добавить в закладки части, которые могут вас заинтересовать.Если вы захотите поделиться этими ресурсами с другими, которых вы знаете, нам тоже понравится этот жест! Наконец, мы надеемся, что вы узнали то, для чего пришли сюда.

Ответьте на 5 вопросов, которые помогут выбрать правильный электрический провод

Выбор провода является критически важным элементом конструкции электрической сборки, поскольку он влияет на безопасность, функциональность, простоту использования и удобство обслуживания сборки. Поскольку существуют тысячи типов проводов и электрических кабелей, выбор правильного провода или проводов может быть сложной и сложной задачей.

Для пояснения, я определяю «провод» как отдельный гибкий проводник электричества, окруженный изоляцией. Обычно материал проводника – медь; однако он может варьироваться в зависимости от приложения. Кстати, прежде чем вы начнете что-либо проектировать, вам нужно полностью понять, как будет использоваться электрическая сборка. В чем будет его работа и в какой среде он будет работать?

После того, как вы определили его конечное использование, вы можете приступить к работе, ответив на следующие пять вопросов, которые помогут вам выбрать лучший электрический провод для вашего приложения.

1. Проволока какого размера мне нужна?

В вопросе о размере провода есть два элемента: толщина (калибр) и длина. Чтобы определить, какой калибр вам нужен, примите во внимание допустимую нагрузку и силу тока, который должен проводить провод (измеряется в амперах или амперах). Сечение провода напрямую связано с тем, сколько ампер вам нужно, чтобы его пропустить.

Расстояние, на которое должен пройти провод, также может повлиять на калибр провода, который вам нужен. Поскольку ни один проводник не идеален, чем длиннее провод, тем больше напряжения вы можете потерять из-за сопротивления / нагрева.Вы можете противодействовать падению напряжения, увеличив калибр провода, что, таким образом, увеличит допустимую силу тока. Это позволяет вам прокачивать больше ампер, чтобы обеспечить получение нужного количества электроэнергии, даже если вы немного потеряете в пути.

2. Насколько гибким должен быть провод?

Различные типы проволоки обеспечивают разную гибкость проволоки:

Сплошной сердечник – почти нет гибкости в проволоке меньшего калибра; становится более гибким в более высоких калибрах
Проволока жесткая – умеренно гибкая; он сохранит ту форму, которую вы ему придаете
Проволока тонкопроволочная – очень гибкий; не будет держать форму

3.

Какой тип изоляции провода лучше?

Тип изоляции ваших проводов будет зависеть от рабочей среды сборки.

Напряжение – чем выше уровень напряжения, тем толще должна быть изоляция, чтобы снизить риск поражения электрическим током
Соображения по охране окружающей среды – воздействие солнца и ультрафиолетового излучения, экстремальных температур, присутствие химикатов или масел может повлиять на производительность
Нормативные требования – UL, SA, SAE, CE и т. Д.
Устойчивость к истиранию – в условиях повышенной вибрации требуется более толстая изоляция
Покрытие – некоторые покрытия могут облегчить печать на проводе или проталкивание / вытягивание их через трубопровод

4. Имеет ли значение цвет провода?

Использование проводов разного цвета в электрическом узле может помочь вам, конечному пользователю и всем, кому может потребоваться обслуживание узла в будущем, понять, для чего предназначен каждый провод. Многие компании используют стандартные цвета проводов для обозначения горячих проводов, проводов заземления и нейтральных проводов; некоторые даже нанесут цветовую маркировку для различных цепей в электрическом узле.

5. Что лучше использовать: медный или алюминиевый провод?

Хотя медь является наиболее проводящим металлом, она может быть тяжелой и дорогой. Таким образом, для высоковольтных электрических цепей на большие расстояния можно использовать алюминиевый провод. Это приемлемый провод, который обычно требует более толстого сечения, но он намного легче и дешевле, чем медный провод. Например, в линиях электропередач вместо меди используется алюминиевый провод.

Упростите процесс выбора провода

Разнообразие технических характеристик проводов, применяемых в каждой отрасли, создает потребность во всех доступных типах проводов.Но каждая из этих отраслей обычно использует несколько типов проводов, соответствующих их требованиям, что на самом деле может помочь упростить процесс выбора проводов.

Например, в автомобильной промышленности в основном используется проволока из GXL, которая хорошо подходит для рабочих сред, которые обычно встречаются внутри транспортного средства (температура, истирание, масла и т. Д.). С другой стороны, MTW (проволока для станков) обычно используется в электрических шкафах управления, потому что она рассчитана на более высокое напряжение, а изоляция подходит для рабочей среды.

Если вы находитесь в процессе выбора проводов для своей электрической сборки, вероятно, вам нужно будет выбрать еще несколько компонентов. Воспользуйтесь нашим контрольным списком для проектирования жгута проводов , чтобы убедиться, что вы отметили все флажки. Нажмите кнопку ниже, чтобы получить копию сегодня.

Выбор размера провода – бортовая электросистема

Проволока производится в размерах в соответствии со стандартом, известным как американский калибр проволоки (AWG).Как показано на Рисунке 1, диаметры проволоки становятся меньше по мере увеличения номера калибра. Типичные размеры проводов варьируются от числа 40 до числа 0000.

Рис. 1. Американский калибр для стандартной отожженной сплошной медной проволоки

Номера калибра полезны для сравнения диаметров проводов, но не все типы проводов или кабелей можно точно измерить калибром. Провода большего размера обычно скручиваются для увеличения их гибкости.В таких случаях общая площадь может быть определена путем умножения площади одной жилы (обычно вычисляется в круглых милах, если известен диаметр или калибр) на количество жил в проводе или кабеле.

При выборе размера провода для передачи и распределения электроэнергии необходимо учитывать несколько факторов.

Провода должны иметь достаточную механическую прочность для условий эксплуатации.
Допустимые потери мощности (потери I2 R) в линии представляют собой электрическую энергию, преобразованную в тепло. Использование больших проводов снижает сопротивление и, следовательно, потери I2 R. Однако большие проводники дороже, тяжелее и нуждаются в более прочной опоре.
Если источник поддерживает постоянное напряжение на входе в линии, любое изменение нагрузки в линии вызывает изменение линейного тока и, как следствие, изменение ИК-падения в линии. Большой разброс падения IR в линии приводит к плохой стабилизации напряжения на нагрузке. Очевидное средство – уменьшить ток или сопротивление.Уменьшение тока нагрузки снижает количество передаваемой мощности, тогда как уменьшение сопротивления линии увеличивает размер и вес требуемых проводов. Обычно достигается компромисс, при котором изменение напряжения на нагрузке находится в допустимых пределах, а вес линейных проводов не является чрезмерным.
Когда ток проходит через проводник, выделяется тепло. Температура провода повышается до тех пор, пока тепло, излучаемое или рассеиваемое другим способом, не сравняется с теплом, выделяемым при прохождении тока через линию. Если проводник изолирован, тепло, выделяемое в проводнике, не так легко отводится, как если бы проводник не был изолирован. Таким образом, чтобы защитить изоляцию от чрезмерного нагрева, ток в проводнике должен поддерживаться ниже определенного значения. Когда электрические проводники устанавливаются в местах с относительно высокой температурой окружающей среды, тепло, выделяемое внешними источниками, составляет значительную часть общего нагрева проводника. Необходимо учитывать влияние внешнего нагрева на допустимый ток проводника, и в каждом случае есть свои специфические ограничения.Максимально допустимая рабочая температура изолированных проводов зависит от типа используемой изоляции проводов.

Если желательно использовать провода сечением менее 20, особое внимание следует уделить механической прочности и способам установки этих проводов (например, вибрации, изгибу и заделке). Провода, содержащие менее 19 жил, использовать нельзя. Следует рассмотреть возможность использования проводов из высокопрочных сплавов в проводах малого сечения для повышения механической прочности. Как правило, провода размером меньше №20 должны быть снабжены дополнительными зажимами и сгруппированы как минимум с тремя другими проводами. Они также должны иметь дополнительную опору на концах, такую как втулки соединителя, зажимы для снятия натяжения, усадочные муфты или телескопические втулки. Их не следует использовать в приложениях, где они подвергаются чрезмерной вибрации, повторяющимся изгибам или частым отсоединениям от резьбовых соединений. [Рисунок 2]

Рисунок 2.Диаграмма проводников, непрерывный (вверху) и прерывистый (внизу) поток

Текущая пропускная способность

В некоторых случаях провод может пропускать больший ток, чем рекомендуется для контактов соответствующего разъема. В этом случае именно номинал контакта определяет максимальный ток, который должен переноситься по проводу. Может потребоваться использование проводов большего сечения, чтобы они соответствовали диапазону обжима контактов разъема, которые рассчитаны на пропускаемый ток. На рис. 3 показано семейство кривых, с помощью которых можно определить коэффициент снижения характеристик пучка.

Рисунок 3. Одиночный медный провод на открытом воздухе

Максимальная рабочая температура

Ток, вызывающий установившееся температурное состояние, равный номинальной температуре провода, не должен превышаться. Номинальная температура провода может зависеть от способности проводника или изоляции выдерживать непрерывную работу без ухудшения характеристик.

1. Однопроволочный на открытом воздухе

Определение допустимой токовой нагрузки системы электропроводки начинается с определения максимального тока, который может выдержать провод заданного размера без превышения допустимой разницы температур (номинал провода минус температура окружающей среды). Кривые основаны на одиночном медном проводе на открытом воздухе. [Рисунок 3]

2. Провода в жгуте

Когда провода объединены в жгуты, ток, полученный для одного провода, должен быть уменьшен, как показано на рисунке 4.Величина снижения номинальных значений тока зависит от количества проводов в пучке и процента от общей емкости пучка проводов, которая используется.

Рис. 4. Кривая снижения характеристик пучка

3. Ремни на высоте

Поскольку потеря тепла из пучка уменьшается с увеличением высоты, величина тока должна быть уменьшена. На рисунке 5 представлена кривая, с помощью которой можно получить коэффициент снижения номинальных характеристик по высоте.

Рис. 5. Кривая снижения номинальных характеристик на высоте

4.

Алюминиевый проводник Когда используется алюминиевый провод, размеры должны выбираться на основе номинальных значений тока, показанных на рисунке 6. Использование размеров меньше, чем # 8, не рекомендуется. Алюминиевый провод не следует прикреплять к установленным на двигателе аксессуарам или использовать в зонах с агрессивными парами, сильной вибрацией, механическими нагрузками или там, где требуется частое отключение.Также не рекомендуется использовать алюминиевую проволоку для участков длиной менее 3 футов. Концевые устройства должны быть того типа, который специально разработан для использования с проводкой из алюминия.

	Непрерывный провода рабочего тока (ампер) в связках, группах, жгутах или кабелепроводах		Макс. сопротивление Ом / 1000 футов
	Проволока номинальная температура проводника

Рисунок 6. Максимальный ток и сопротивление алюминиевого провода.

Вычисление текущей пропускной способности

В следующем разделе представлены несколько примеров того, как рассчитать несущую способность электрического провода самолета. Расчет представляет собой пошаговый подход, и несколько графиков используются для получения информации для расчета допустимой нагрузки по току конкретного провода.

Пример 1

Предположим, что жгут (открытый или плетеный), состоящий из 10 проводов размером 20, медь с номиналом 200 ° C и 25 проводов размером 22, медь с номиналом 200 ° C, установлен в зоне с температурой окружающей среды 60 ° C и воздушным судном. способен работать на высоте 35 000 футов.Анализ схемы показывает, что 7 из 35 проводов в пучке (7⁄35 = 20 процентов) несут силовые токи, близкие к допустимой или превышающие ее.

Шаг 1. См. Кривые для одиночного провода на рис. 7. Определите изменение температуры провода, чтобы определить номинальные параметры на открытом воздухе. Поскольку температура окружающей среды составляет 60 ° C и рассчитана на 200 ° C, изменение температуры составляет 200 ° C – 60 ° C = 140 ° C. Следите за разницей температуры 140 ° C по горизонтали, пока она не пересечется с линией размера провода на Рисунке 8.Номинальный ток свободного воздуха для размера 20 составляет 21,5 ампер, а номинальный ток свободного воздуха для размера 22 – 16,2 ампер.

Рисунок 7. Жгут проводов с защитной оболочкой

Рисунок 8. Экранированный жгут проводов для управления полетом

Шаг 2 – См. Кривые снижения номинальных характеристик пучка на Рисунке 4.Кривая 20% выбрана, поскольку анализ цепи показывает, что 20 или менее процентов провода в жгуте проводов будут пропускать токи, и будет использовано менее 20 процентов емкости жгута. Найдите 35 (по горизонтальной оси), поскольку в жгуте 35 проводов, и определите коэффициент снижения номинальных характеристик 0,52 (по вертикальной оси) по 20-процентной кривой.

Шаг 3. Уменьшите номинальное значение номинального тока свободного воздуха для габарита 22, умножив 16,2 на 0,52, чтобы получить номинальный ток ремня безопасности 8,4 А. Уменьшите рейтинг бесплатного воздуха для размера 20, умножив на 21.5 на 0,52, чтобы получить номинальный ток 11,2 А.

Шаг 4. См. Кривую снижения номинальных характеристик по высоте на рис. 5. Найдите 35 000 футов (по горизонтальной оси), поскольку это высота, на которой летает самолет. Обратите внимание, что номинальные параметры провода должны быть уменьшены в 0,86 раза (по вертикальной оси). Уменьшите номинальный ток ремня размера 22, умножив 8,4 ампера на 0,86, чтобы получить 7,2 ампера. Уменьшите номинал ремня размера 20, умножив 11,2 ампера на 0,86, чтобы получить 9,6 ампера.

Шаг 5 – Чтобы найти общую емкость жгута, умножьте общее количество проводов размера 22 на уменьшенную емкость (25 × 7. 2 = 180,0 ампер) и прибавьте к этому количество проводов размером 20, умноженное на уменьшенную мощность (10 × 9,6 = 96,8 ампер), и умножьте полученную сумму на 20-процентный коэффициент мощности жгута проводов. Таким образом, общая емкость жгута составляет (180,0 + 96,0) × 0,20 = 55,2 ампера. Было определено, что общий ток жгута не должен превышать 55,2 А, провод размера 22 не должен выдерживать более 7,2 А, а провод размера 20 не должен выдерживать более 9,6 А.

Шаг 6 – Определите фактический ток цепи для каждого провода в пучке и для всего пучка.Если значения, рассчитанные на шаге 5, превышаются, выберите провод следующего большего размера и повторите вычисления.

Пример 2

Предположим, что жгут (открытый или плетеный), состоящий из 12 медных проводов размера 12, рассчитанных на 200 ° C, эксплуатируется при температуре окружающей среды 25 ° C на уровне моря и 60 ° C на высоте 20 000 футов. Все 12 проводов работают на максимальной мощности или почти полностью.

Шаг 1 – Обратитесь к кривой одиночного провода в свободном воздухе на Рисунке 3, определите разность температур провода, чтобы определить номинальные параметры свободного воздуха.Так как провод имеет температуру окружающей среды 25 ° C и 60 ° C и рассчитан на 200 ° C, разница температур составляет 200 ° C – 25 ° C = 175 ° C и 200 ° C – 60 ° C = 140 ° C. , соответственно. Следуйте линиям разницы температур 175 ° C и 140 ° C на Рисунке 9, пока каждая из них не пересечет линию сечения провода. Номиналы для свободного воздуха для размера 12 составляют 68 ампер и 59 ампер соответственно.

Рис. 9. Схема проводников, непрерывный (вверху) и прерывистый (внизу) поток

Шаг 2 – См. Кривые снижения номинальных характеристик на Рисунке 4.Кривая 100% выбрана, потому что мы знаем, что все 12 проводов несут полную нагрузку. Найдите 12 (по горизонтальной оси), поскольку в жгуте 12 проводов, и определите коэффициент снижения номинальных характеристик 0,43 (по вертикальной оси) по 100-процентной кривой.

Шаг 3 – Уменьшите номинальные значения номинального тока для свободного воздуха для размера №12, умножив 68 ампер и 61 ампер на 0,43, чтобы получить соответственно 29,2 и 25,4 ампера.

Шаг 4 – Обратитесь к кривой снижения номинальных характеристик по высоте на Рисунке 5, найдите уровень моря и 20 000 футов (по горизонтальной оси), так как это условия, при которых нагрузка переносится.Провода необходимо уменьшить в 1,0 и 0,91 раза соответственно.

Шаг 5 – Уменьшите номинальные значения размера 12 в связке, умножив 29,2 ампера на уровне моря и 25,4 ампера на высоте 20 000 футов на 1,0 и 0,91 соответственно, чтобы получить 29,2 ампера и 23,1 ампера. Общая емкость пучка на уровне моря и температуре окружающей среды 25 ° C составляет 29,2 × 12 = 350,4 ампер. При температуре окружающей среды 60 ° C и температуре 20000 футов емкость пучка составляет 23,1 × 12 = 277,2 ампер. Каждый провод размером 12 может выдерживать ток 29,2 А на уровне моря при температуре окружающей среды 25 ° C или 23. 1 ампер на высоте 20 000 футов и температуре окружающей среды 60 ° C.

Шаг 6 – Определите фактический ток цепи для каждого провода в жгуте и для жгута. Если значения, рассчитанные на шаге 5, превышаются, выберите провод следующего большего размера и повторите вычисления.

Допустимое падение напряжения

Падение напряжения в основных проводах питания от источника генерации или от батареи к шине не должно превышать 2 процентов от регулируемого напряжения, когда генератор пропускает номинальный ток или батарея разряжается с 5-минутной скоростью.Таблица, показанная на рисунке 10, определяет максимально допустимое падение напряжения в цепях нагрузки между шиной и заземлением оборудования.

	Допустимое падение напряжения при продолжительной работе

Рисунок 10. Таблица в виде таблиц (допустимое падение напряжения между шиной и массой оборудования).

Сопротивление обратного тока через конструкцию самолета обычно считается незначительным. Однако это основано на предположении, что было обеспечено адекватное соединение с конструкцией или специальный путь возврата электрического тока, который способен пропускать требуемый электрический ток с незначительным падением напряжения. Чтобы определить сопротивление цепи, проверьте падение напряжения в цепи.Если падение напряжения не превышает предела, установленного производителем самолета или продукта, значение сопротивления цепи можно считать удовлетворительным. При проверке цепи входное напряжение следует поддерживать на постоянном уровне. На рисунках 11 и 12 показаны формулы, которые можно использовать для определения электрического сопротивления проводов, и некоторые типичные примеры.

				Проверить расчетное падение напряжения (VD) = (сопротивление / фут) (длина) (ток)

Рисунок 11. Определение требуемого сечения луженого медного провода и проверка падения напряжения .

			Максимум Длина кабеля (фут)	Проверить расчетное падение напряжения (VD) = (сопротивление / фут) (длина) (ток)

Рисунок 11.Определение максимальной длины луженого медного провода и проверка падения напряжения .

Следующая формула может использоваться для проверки падения напряжения. Сопротивление / фут можно найти на рисунках 11 и 12 для размера провода.

Расчетное падение напряжения (VD) = сопротивление / фут × длина × ток

Инструкции по схеме электрических проводов

Чтобы выбрать правильный размер электрического провода, необходимо выполнить два основных требования:

Размер провода должен быть достаточным для предотвращения чрезмерного падения напряжения при пропускании необходимого тока на требуемое расстояние.[Рисунок 10]
Размер должен быть достаточным, чтобы предотвратить перегрев провода, по которому проходит требуемый ток. (См. Максимальную рабочую температуру для расчета методов определения допустимой нагрузки по току.)

Чтобы соответствовать двум требованиям для выбора правильного размера провода с использованием рисунка 2, необходимо знать следующее:

Длина провода в футах.
Количество переносимых ампер тока.
Допустимое допустимое падение напряжения.
Требуемый постоянный или прерывистый ток.
Расчетная или измеренная температура проводника.
Провод должен быть проложен в кабелепроводе и / или пучке?
Провод должен быть проложен как однопроволочный на открытом воздухе?

Пример А.

Найдите размер провода на рисунке 2, используя следующую известную информацию:

Длина участка провода 50 футов, включая провод заземления.
Токовая нагрузка 20 ампер.
Источник напряжения 28 вольт от шины к оборудованию.
Цепь работает в непрерывном режиме.
Расчетная температура проводника не более 20 ° C. Шкала слева от диаграммы представляет максимальную длину провода в футах, чтобы предотвратить чрезмерное падение напряжения для указанной системы источника напряжения (например, 14 В, 28 В, 115 В, 200 В). Это напряжение указано вверху шкалы, а соответствующий предел падения напряжения для непрерывной работы – внизу. Шкала (наклонные линии) в верхней части диаграммы представляет собой амперы. Шкала внизу диаграммы представляет калибр провода.

Шаг 1 – На левой шкале найдите длину провода в 50 футах под столбцом источника 28 В.

Шаг 2 – Следуйте соответствующей горизонтальной линии вправо, пока она не пересечет наклонную линию для 20-амперной нагрузки.

Шаг 3 – На этом этапе опустите вертикально вниз диаграммы. Значение находится между № 8 и № 10. Выберите следующий провод большего размера справа, в данном случае № 8. Это провод наименьшего размера, который можно использовать без превышения предела падения напряжения, указанного в нижней части. левая шкала.Этот пример нанесен на диаграмму проводов на рисунке 2. Используйте рисунок 2 (вверху) для непрерывного потока и рисунок 2 (внизу) для прерывистого потока.

Пример Б.

Найдите размер провода на рисунке 2, используя следующую известную информацию:

Длина участка провода 200 футов, включая провод заземления.
Текущая нагрузка 10 ампер.
Источник напряжения 115 вольт от шины к оборудованию.
Цепь работает с перебоями.

Шаг 1 – На левой шкале найдите длину провода 200 футов под столбцом источника 115 В.

Шаг 2 – Следуйте соответствующей горизонтальной линии вправо, пока она не пересечет наклонную линию для 10-амперной нагрузки.

Таблица заполнения кабелепровода – электрические ссылки

Эта таблица заполнения кабелепровода используется для определения того, сколько проводов можно безопасно уложить в трубку или трубу из не ПВХ. Каждый проходящий ряд представляет собой кабелепровод разного размера и типа, будь то EMT, IMC или оцинкованная труба (жесткий металлический канал, RMC).Каждая колонка (идущая вверх и вниз) – это провод разного калибра. Результаты показывают допустимое количество проводов для каждого размера / типа кабелепровода и провода на основе кода NEC 2020. См. Также: Таблицу заполнения кабелепровода из ПВХ.

Размер сделки в дюймах		Размер провода (THWN, THHN) Размер проводника AWG / тыс. Мил.
Размер сделки в дюймах		14	12	10	8	6	4	3	2	1	1/0	2/0	3/0	4/0	250	300	350	400	500	600	700	750
1/2	1/2 дюйма ЕМТ	12	9	5	3	2	1	1	1	1	1
	1/2 дюйма IMC	14	10	6	3	2	1	1	1	1	1	1
	1/2 дюйма GALV	13	9	6	3	2	1	1	1	1	1
3/4	3/4 дюйма ЕМТ	22	16	10	6	4	2	1	1	1	1	1	1	1
	3/4 дюйма IMC	24	17	11	6	4	3	2	1	1	1	1	1	1
	3/4 дюйма GALV	22	16	10	6	4	2	1	1	1	1	1	1	1
1	1 в ЕМТ	35	26	16	9	7	4	3	3	1	1	1	1	1	1	1	1
	1 дюйм IMC	39	29	18	10	7	4	4	3	2	1	1	1	1	1	1	1	1
	1 дюйм GALV	36	26	17	9	7	4	3	3	1	1	1	1	1	1	1	1	1
1 ^1/4	1 1/4 дюйма ЕМТ	61	45	28	16	12	7	6	5	4	3	2	1	1	1	1	1	1	1	1	1
	1 1/4 дюйма IMC	68	49	31	18	13	8	6	5	4	3	3	2	1	1	1	1	1	1	1	1	1
	1 1/4 дюйма GALV	63	46	29	16	12	7	6	5	4	3	2	1	1	1	1	1	1	1	1	1
1 ^1/2	1 1/2 дюйма ЕМТ	84	61	38	22	16	10	8	7	5	4	3	3	2	1	1	1	1	1	1	1	1
	1 1/2 дюйма IMC	91	67	42	24	17	11	9	7	5	4	4	3	2	1	1	1	1	1	1	1	1
	1 1/2 дюйма GALV	85	62	39	22	16	10	8	7	5	4	3	3	2	1	1	1	1	1	1	1	1
2	2 в ЕМТ	138	101	63	36	26	16	13	11	8	7	6	5	4	3	3	2	1	1	1	1	1
	2 дюйма IMC	149	109	69	39	28	17	15	12	9	8	6	5	4	3	3	2	2	1	1	1	1
	2 дюйма GALV	140	102	64	37	27	16	14	11	8	7	6	5	4	3	3	2	2	1	1	1	1
2 ^1/2	2 1/2 дюйма ЕМТ	241	176	111	64	46	28	24	20	15	12	10	8	7	6	5	4	4	3	2	2	1
	2 1/2 дюйма IMC	211	154	97	56	40	25	21	17	13	11	9	7	6	5	4	4	3	3	2	1	1
	2 1/2 дюйма GALV	200	146	92	53	38	23	20	17	12	10	8	7	6	5	4	3	3	2	1	1	1
3	3 в ЕМТ	364	266	167	96	69	43	36	30	22	19	16	13	11	9	7	6	6	5	4	3	3
	3 дюйма IMC	326	238	150	86	62	38	32	27	20	17	14	12	9	8	7	6	5	4	3	3	3
	3 дюйма GALV	309	225	142	82	59	36	31	26	19	16	13	11	9	7	6	5	5	4	3	3	3
3 ^1/2	3 1/2 дюйма ЕМТ	476	347	219	126	91	56	47	40	29	25	20	17	14	11	10	9	8	6	5	4	4
	3 1/2 дюйма IMC	436	318	200	115	83	51	43	36	27	23	19	16	13	10	9	8	7	6	5	4	4
	3 1/2 дюйма GALV	412	301	189	109	79	48	41	34	25	21	18	15	12	10	8	7	7	5	4	4	4
4	4 в ЕМТ	608	443	279	161	116	71	60	51	37	32	26	22	18	15	13	11	10	8	7	6	5
	4 дюйма IMC	562	410	258	149	107	66	56	47	35	29	24	20	17	13	12	10	9	7	6	5	5
	4 дюйма GALV	531	387	244	140	101	62	53	44	33	27	23	19	16	13	11	10	8	7	6	5	5

Приведенная выше информация взята из таблиц C1, C4 и C8 Национального электрического кодекса от 2017 года.
Для получения дополнительной информации о следующих типах кабелепровода см. Таблицу, приведенную ниже в приложении C Национального электрического кодекса от 2017 года.

Жесткий трубопровод из ПВХ, спецификация 80 – таблица C9
Жесткий трубопровод из ПВХ, спецификация 40 – таблица C10
Гибкий металлический кабелепровод – стол C3
Герметичный гибкий металлический трубопровод – таблица C7
Водонепроницаемый гибкий неметаллический трубопровод (тип FNMC-B) – таблица C5

Если у вас есть другие вопросы, см. Кодовую книгу NEC или обратитесь к продавцу Elliott Electric.

Верх страницы

% CustomDescriptor%

От% Item. VendorName%, % Item.LongDescription%

%Цена%

Детали предмета

% Цена%
% Этикетка%

Таблица размеров проводов

и формула

Эта таблица полезна для определения правильного размера провода для любого напряжения, длины или силы тока в любой цепи переменного или постоянного тока.Для большинства цепей постоянного тока, особенно между фотоэлектрическими модулями и батареями, мы стараемся поддерживать падение напряжения на уровне 3% или меньше. Нет смысла использовать ваши дорогие фотоэлектрические мощности для обогрева проводов. Вам нужна эта энергия в ваших батареях!

Примечание. Эта формула дает не размер сечения провода напрямую, а скорее число «VDI», которое затем сравнивается с ближайшим числом в столбце VDI, а затем считывается с размером столбца сечения провода. 1 расстояние между проводами

% Падение напряжения = Процент падения напряжения, допустимого для этой цепи (обычно от 2% до 5%)

2.Определите подходящий размер провода по таблице ниже.

Возьмите только что рассчитанный номер VDI и найдите ближайшее число в столбце VDI, затем прочтите слева размер сечения провода AWG.
Убедитесь, что сила тока в вашей цепи не превышает значения в столбце «Допустимая нагрузка» для данного сечения провода. (Обычно это не проблема в цепях низкого напряжения).

Пример: Ваш фотоэлектрический массив, состоящий из четырех модулей мощностью 75 Вт, находится в 60 футах от 12-вольтовой батареи.Это фактическая длина проводки, установка на стойке, вокруг препятствий и т. Д. Эти модули рассчитаны на 4,4 А x 4 модуля = 17,6 А максимум. Будем стремиться к падению напряжения на 3%. Итак, наша формула выглядит так:

VDI =

17,6 x 60
3 [%] x 12 [В]

= 29,3

Глядя на нашу диаграмму, VDI 29 означает, что нам лучше использовать провод №2 из меди или провод №0 из алюминия. Хм. Довольно большой провод. Что, если бы эта система была 24-вольтовой? Модули будут подключены последовательно, так что каждая пара модулей произведет 4.4 ампера. Две пары х 4,4 А = 8,8 А макс.

Размер провода	Медный провод		Алюминиевый провод
AWG	VDI	Допустимая нагрузка	VDI	Допустимая нагрузка19	VDI	19
0000
000	78	225	49	175
00	62	195	39	150
0	49	170	135
2	31	130	20	100
4	20	95	12	75
6	12	75	• •
8	8	55	•	•
10	5	30	•	•
12	3	20	•	•
14	2	•	•
16	1	•	•	•

Диаграмма, разработанная Джоном Дэви и Винди Данкофф. Используется с разрешения.

Тренинг по сертификации солнечной энергии от профессиональных установщиков солнечных батарей

С 18 сертифицированными IREC-ISPQ инструкторами по солнечной фотоэлектрической системе и 24 сертифицированными специалистами по установке солнечных фотоэлектрических систем, сертифицированными NABCEP – больше, чем в любой другой учебной организации по солнечной энергии, – опытная команда Solar Energy International находится в авангарде образования в области возобновляемых источников энергии. Если вы ищете онлайн-обучение по солнечной энергии или личное лабораторное обучение для сдачи экзамена начального уровня NABCEP или сертификации установщика NABCEP, почему бы не получить свое образование от команды самых опытных специалистов по установке солнечных батарей в отрасли? Многие инструкторы SEI участвовали в самых известных солнечных установках в своих общинах в штатах и в развивающихся странах.

Чтобы начать свой путь солнечной тренировки сегодня с Solar Energy International, щелкните здесь.

Как определить размер кабелепровода для кабеля | Центр знаний

6 минут | 10 сен 2019

Заполнение кабелепровода, также известное как заполнение кабелепровода, – это площадь поперечного сечения кабелепровода, занимаемая или заполненная кабелем или несколькими кабелями. Заполнение зависит от внешнего диаметра кабеля (O.D.) и внутреннего диаметра кабелепровода (I.D.).

Определение заполнения кабелепровода имеет решающее значение для соответствия требованиям Национального электрического кодекса (NEC).Несоблюдение этого правила может привести к дорогостоящему и отнимающему много времени ремонту, по крайней мере, и, в лучшем случае, к опасной электрической установке.

У вас нет доступа к книге NEC?

Для расчета диаметра кабелепровода для кабеля вам понадобится книга NEC. Если вы находитесь за пределами США и у вас нет доступа к книге, вам может быть полезна эта таблица заполнения кабельного ввода.

Начало работы

Во-первых, полезно иметь представление о типе кабелепроводов, которые вам следует использовать, так что давайте начнем с этого.

1. Какой материал трубы?

Трубопроводы – это форма защиты кабеля, поэтому вам необходимо убедиться, что вы выбрали правильный материал для вашего приложения. Вы можете выбрать гибкий пластиковый кабелепровод для кабеля или трубку с металлическим основанием. Вот три популярных варианта.

Материал	Приложение	Почему
Труба из ПНД	Обычно содержит и защищает электрические и телекоммуникационные кабели, например.грамм. уличный хозяйственный шкаф или уличный шкаф телекоммуникационного оборудования	Отличная устойчивость к коррозии, химическим воздействиям и ультрафиолетовому излучению Очень гибкая защита кабеля Высокая ударопрочность
Нейлоновая труба	Обычно используется в машиностроении и автомобилестроении.	Очень гибкий кабельный канал Высокая усталостная долговечность Самозатухающая Устойчивость к истиранию Высокая устойчивость к растворителям и маслам Хорошая атмосферостойкость
Металлический трубопровод с ПВХ покрытием	Обычно общая заводская проводка и соединения с машинами	Высокая механическая прочность Очень гибкий протектор кабеля

2. Какой изолированный провод?

Изолированные жилы или изолированные провода – это заполнитель кабелепровода. Убедитесь, что вы используете правильные провода для вашего приложения. Например, не используйте THHN во влажных условиях; он рассчитан только на сухие и влажные места. Вот наиболее часто используемые типы.

Проводник	Характеристики	Типовые области применения
THHW	Номинальная температура 167 ° F для влажных помещений и 90 ° C для сухих помещений На его изоляции нет внешних покрытий	Служебный вход, фидеры и ответвления для стационарных установок
THHN	Номинальная температура 194 ° F для сухих и влажных помещений Нейлоновая куртка поверх изоляции	Станки Цепи управления Приборы
THWN	Номинальная температура 167 ° F для сухих и влажных помещений Нейлоновая куртка поверх изоляции	Трубопровод Станки Управляемые цепи Электромонтажные работы общего назначения
XHHW	Номинальная температура 167 ° F для влажных помещений и 194 ° F для сухих и влажных помещений Нет внешнего покрытия на его изоляции	Электропроводка здания Кабелепровод Электропроводка фидера и цепи
THW	Номинальная температура 167 ° F для сухих и влажных помещений	Электропроводка в здании Питающие и ответвительные цепи Внутреннее вторичное промышленное распределение

Размер кабелепровода для кабеля

Несколько слов перед тем, как начать: при проведении расчетов необходимо учитывать три фактора:

Количество кабелей в кабелепроводе
Площадь поперечного сечения ваших кабелей
Количество изгибов трубопровода

Вам необходимо: NEC книга

Вы будете использовать таблицы NEC, чтобы найти диаметры типа проводов, объемы заполнения и диаметры кабелепровода.

Шаг 1: Откройте книгу NEC до главы 9

Вам необходимо выбрать таблицу заполнения. Это будет зависеть от типа кабелепровода и провода, который вы используете.

Прочтите первый столбец в таблице заполнения, чтобы найти калибр провода
Напротив калибра провода вы найдете максимальное количество проводов, которое можно разместить внутри кабелепровода.
Выберите число, равное или превышающее количество проводов, которые вы проложите внутри кабелепровода.

Шаг 2: Расчет площади поперечного сечения провода

Вы знаете необходимое количество проводов и тип изоляции.Книга NEC подскажет вам калибр. Теперь вам просто нужно определить площадь поперечного сечения каждого провода и просуммировать их.

Пример :

Допустим, у вас есть следующие типы проводов и их количество:

Количество проводов	Тип изоляции	Калибр
4	THHN	8 AWG
2	THW	4 AWG

Провод 8AWG THHN имеет сечение 23. 61 кв. Мм (0,03659 кв. Дюйма)
A 4 AWG THW имеет поперечное сечение 62,77 кв. Мм (0,09729 кв. Дюйма)

Следовательно, общая площадь поперечного сечения проводов составляет:

(23,61 кв. Мм) x 4 + (62,77 кв. Мм) x 2 = 219,98 кв. Мм

Шаг 3. Найдите минимально доступное пространство для кабелепровода

Технические характеристики NEC:

Один провод: максимальное заполнение составляет 53% пространства внутри кабелепровода
Два провода: максимальное заполнение 31%
Три или более провода: максимальное заполнение составляет 40% от общего доступного пространства кабелепровода

Используя уже рассчитанные площади поперечного сечения проводов, теперь вы можете определить минимальный размер кабелепровода, который вам нужен.

Пример:

Возвращаясь к примеру на шаге 2, вы используете в общей сложности 6 проводов. Это означает, что ваш максимальный процент заполнения составляет 40%. У вас уже есть общая площадь проводов, поэтому теперь вы можете рассчитать минимальную площадь кабелепровода:

219,98 кв. Мм / 0,4 = 549,95 кв. Мм

Шаг 4. Найдите заполнение кабелепровода

Вернуться к вашей книге NEC. Найдите тип кабелепровода, который вы хотите использовать, в таблице 4.

Пример:

Если вы используете кабелепровод из металлических электрических трубок (EMT), вы увидите, что ближайший размер, который вам нужен, – это кабелепровод диаметром 1 дюйм, который обеспечивает заполнение на 39%.

Таблица заполнения кабельного ввода

Эта таблица размеров кабелепровода для кабеля основана на стандарте NEC 2017 года и использует общие типы кабелепроводов и проводов. Если у вас нет доступа к книге NEC, вы можете определить, сколько проводов можно безопасно разместить в кабелепроводе.

Ряды, идущие поперек, показывают размер и тип трубы.
В нижних столбцах указан калибр используемого провода.

Результатом является количество проводов этого калибра, которые могут быть пропущены через такой размер кабелепровода такого типа.

Информация в этой таблице основана на таблицах C1, C4 и C8 Национального электрического кодекса от 2017 года. NEC обновляется каждые три года.

Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

Бесплатные САПР доступны для большинства решений, которые вы можете скачать бесплатно. Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно. Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Сизы для проводки: СИЗ колпачки для скрутки проводов. Облегчают ли они работу электрика?

СИЗ колпачки для скрутки проводов. Облегчают ли они работу электрика?

Назначение и конструктивное исполнение

Преимущества и недостатки

Выбор колпачков

Подготовка жил

Монтаж

Несколько полезных советов

Кабельные скрутки СИЗ (соединительные изолирующие зажимы)

Несколько слов о соединительных изолирующих колпачках

Производители электрооборудования

Колпачки СИЗ. Виды и устройство. Применение и как выбрать

Зарубежные производители изготавливают следующие виды изолирующих колпачков:

Существует два метода соединения электрических проводников с помощью изолирующих соединителей:

Способ со скруткой:

Способ без предварительной скрутки:

Похожие темы:

Выбор колпачков СИЗ

Каким способом надежнее всего соединить электрические провода

Применение в цепях клеммных колодок

Пружинные клеммы

Изоляция с помощью колпачков СИЗ

Монтаж сетей при помощи гильз

Пайка либо сварка проводов

Метод скрутки контактов

Зажимное устройство для проводов «орех»

Видео на тему правильное соединение проводов

Соединитель СИЗ

Соединения проводов.

Похожие темы:

Basic Electrical для электропроводки в доме, типоразмеры проводов и пожарная сигнализация

Какой размер мне нужен

Спешите? Рекомендации по покупке

Содержание

Резюме: практическое правило

и номинальный размер датчика согласно NEC 310.16

Итак, в чем именно заключается сделка?

Выбор подходящего размера

Что произойдет, если использовать проволоку слишком маленького калибра?

Определение того, какой выключатель использовать

Калибр проводов и автоматический выключатель

Сколько ампер может выдержать провод 12-го калибра?

Могу ли я использовать провод 10 или 14 калибра на 20 А?

Может ли провод 10 калибра выдерживать ток 35 А?

Может ли провод 12-го калибра выдерживать ток 25 А?

Может ли провод калибра 8, 10, 12 выдерживать ток 50 ампер?

Провод какого размера мне нужен на 30 ампер?

Может ли провод 10 калибра выдерживать ток 40 ампер?

Примите участие в путешествии к Атлантическому устремлению

Ответьте на 5 вопросов, которые помогут выбрать правильный электрический провод

1. Проволока какого размера мне нужна?

2. Насколько гибким должен быть провод?

3.

4. Имеет ли значение цвет провода?

5. Что лучше использовать: медный или алюминиевый провод?

Упростите процесс выбора провода

Выбор размера провода – бортовая электросистема

Текущая пропускная способность

Максимальная рабочая температура

1. Однопроволочный на открытом воздухе

2. Провода в жгуте

3. Ремни на высоте

4.

Вычисление текущей пропускной способности

Пример 1

Пример 2

Допустимое падение напряжения

Инструкции по схеме электрических проводов

Пример А.

Пример Б.

Таблица заполнения кабелепровода – электрические ссылки

Размер сделки в дюймах

Размер провода (THWN, THHN) Размер проводника AWG / тыс.

и формула

Тренинг по сертификации солнечной энергии от профессиональных установщиков солнечных батарей

Как определить размер кабелепровода для кабеля | Центр знаний

Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

Вам также могут понравиться следующие статьи:

Больше новостей

Добавить комментарий Отменить ответ
